Вентиляция ресторанов, кафе или баров — Стандарт Климат

Главная › Вентиляция › Система вентиляции в ресторане, кафе или баре

Систему вентиляции в ресторане, кафе или баре Вы можете заказать с монтажом “под ключ”, позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку систем вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Требования
Нормы воздухообмена для кафе, ресторанов, столовых
Проблемы горячих цехов
Схема вентиляции перемешиванием
Схема вентиляции вытеснением
От чего зависит выбор той или иной системы вентиляции?
Основные данные о вентиляции ресторана

Отправьте заявку и получите КП

Проектирование вентиляции ресторанов
Примеры расчета вентиляции
Вытяжные зонты для зоны приготовления пищи
Проектирование вентиляции на предприятиях общественного питания

Вентиляция воздуха в ресторане или кафе — это необходимое условие для формирования хорошего отношения и лояльности публики к данному заведению.

При создании систем вентиляции бара, ресторана и кафе среди приоритетных задач можно выделить две основные:

комфорт посетителей заведения;
рабочий микроклимат в горячем цехе;

И если вопрос вентиляции в залах для посетителей достаточно прост, то с горячими цехами дело обстоит гораздо сложнее, хотя бы по той лишь причине, что методик для расчета воздухообмена горячих цехов существует несколько, а разница в результатах расчетов, и, как следствие, комфорт персонала, более чем значительна. Какая из методик расчета наиболее применима в том или ином случае зависит от ряда факторов, характерных для данного объекта, и этот выбор ложится на плечи проектировщика, квалификация и опыт которого, в конечном итоге, и определит результат.

Требования

Требования к вентиляции ресторанов, кафе описаны в нормативной документации и, в общем-то, они несложны.

В предприятиях питания на 50 и менее мест приточную вентиляцию обеденного зала и горячего цеха допускается проектировать как единую систему.

Системы вытяжной вентиляции должны проектироваться самостоятельными для следующих групп помещений:

помещения для посетителей;
горячих цехов и моечных;
производственных и административных помещений;
уборных, умывальных и душевых;
охлаждаемых камер для хранения овощей и фруктов, мяса и рыбы;
охлаждаемых камер для хранения пищевых отходов.

Нормы воздухообмена для кафе, ресторанов, столовых

Тип помещения	Норма вентиляции (на 1 человека)
Вестибюль	20 м3в час
Зал для некурящих	40м3в час
Зал для курящих	100м3в час
Кафе	30м3в час
Кафе для детей	20м3в час
Игровая комната	30м3в час
Столовая	20м3в час

Простые, базовые цифры для оценки расхода воздуха вентиляции кафе или ресторана:

Производительно вентиляционной системы для зала, где допускается курение – 6-10 крат (т.
е. объем помещения умноженный на 6-10). Цифра 10 – это очень густонасыщенное заведение с курением, 6 – ресторан. Если в заведении не курят, то достаточно подавать 60 м3/ч на одного человека.
Производительность вентиляции кухни: электропотребление всех приборов на кухне в кВт умножить на 80-100 м3/ч. Вентиляция кухни рассчитывается по электропотреблению конкретного прибора (мармит, плита и т.п.), но в среднем можно брать эти цифры. Это с небольшим запасом.

Расстановка столов и посадочных мест в обеденном зале

Как будет организовано кондиционирование обеденного зала, во многом зависит от расстановки столов и посадочных мест. Как правило, расстановка предполагает как можно более плотное размещение посетителей — для обеспечения максимальной вместительности зала, что, очевидно, усложняет решение задачи вентиляции и кондиционирования помещения.

В целом следует руководствоваться следующими принципами:

Не подавать холодный воздух непосредственно в зону посадки людей («не задувать» холодом).
Использовать по возможности оборудование скрытого монтажа (как правило, кассетные и канальные кондиционеры).
Помнить, что решетки канальных кондиционеров можно использовать и для вентиляции помещения

Учет курящих посетителей

При расчетах и проектировании систем вентиляции всегда следует учитывать курящих посетителей. Во-первых, на каждого курящего следует подавать больше приточного воздуха (100–120 м 3 /ч вместо обычных 30–60). Во-вторых, желательно так располагать приточные и вытяжные решетки, чтобы воздух из курящей зоны не попадал в зону для некурящих посетителей.

Если в ресторане не предусмотрено разделение на такие зоны, то в техническом задании желательно прописать соотношение курящих и некурящих посетителей. Это позволит обоснованно подобрать вентиляционное оборудование и защитит от проблем и претензий со стороны заказчика.

Если же зона для курящих в ресторане предусмотрена, то ее рекомендуется отделить воздушной завесой, реализованной при помощи щелевых приточных решеток. Воздушная завеса не позволит табачному дыму попасть в зону для некурящих посетителей.

Проблемы горячих цехов

Основная трудность здесь заключена в том, что экономия рабочих площадей в горячих цехах приводит к повышенной теплонапряжённости до 800 – 2000 Вт на м2. В то время, как существующие нормативы требуют, что бы теплонапряженность не превышала 210 Вт на 1 м2 производственной площади.

Системы вентиляции в горячих цехах проектируются с применением приточно-вытяжных локализующих устройств.

Схема вентиляции перемешиванием

Чаще всего используется традиционная схема распределения воздуха (подача и удаление воздуха в верхней зоне помещения). При данном варианте (рис. 2) температура приточного воздуха должна быть ниже температуры воздуха в обслуживаемой зоне не более чем на б ° С.

Схема вентиляции вытеснением

Одним из вариантов, применяемым все чаще в последнее время, может быть схема вентиляции вытеснением. При такой схеме подача воздуха осуществляется снизу, с маленькой скоростью 0,2-0,3 м/ч и с температурой воздуха несколько ниже температуры внутреннего воздуха (2—3°С).

Удаление воздуха происходит в верхней зоне помещения.

Применение такой схемы исключает перемешивание воздуха, что особенно важно, когда в помещении курят посетители.

Также при проектировании вентиляции горячего цеха и моечной следует учесть указания к прокладке воздуховодов, например:

предусмотреть установку фильтра;
обеспечить уклон воздуховода в сторону мойки;
установить воздуховод швом наверх;
предусмотреть установку устройства для сбора жировых отложений;
выполнить дренажное соединение для отвода обезжиривающего моющего раствора из вытяжной системы горячего цеха; и т.п.

Если вытяжными воздуховодами планируется транспортировать из горячих цехов воздух с температурой 150 °С и выше, то эти воздуховоды должны быть термоизолированными.

Пример из практики:

В одном из ресторанов делали расчет ситем вентиляции: на 100 посетителей при расчёте вентиляции ресторана оказалось 7756 Вт теплоизбытков (с учётом одновременности работы и коэффициента загрузки) на горячий цех площадью 14м2.

Указанные значения соответствовали теплонапряжённости 540 Вт на м2. При этом минимально допустимые значения воздухообмена для теплового модульного оборудования и из под потолка составили 2600м3/час, что соответствует 61 кратному воздухообмену. Опыт показывает, что предельная кратность воздухообмена в горячих цехах составляет 50-80. Температура воздуха в этом случае приближается к максимально допустимой для горячих цехов +26°С.

Вызывают внимание два обстоятельства:

Указанные условия достигаются при расчётной температуре наружного воздуха +22,3°С
Согласно “Строительным нормам вентиляции предприятий общественного питания”, около 60% воздуха, подаваемого в горячий цех, следует подавать из обеденных залов для поддержания требуемого разрежения.

Что из этого следует на практике:

В действительности температура +22,3°С часто превышается в летнее время, (например,, что параметр Б для Москвы +28,5°С) и условия труда в цеху становятся невыносимыми (и не соответствующими нормативам). Просто повышать воздухообмен нецелесообразно, т.к. во-первых, люди будут чувствовать себя как в аэродинамической трубе, во- вторых, при высокой температуре наружного воздуха это не даст никакого эффекта, в-третьих – может негативно сказаться на процессе приготовления пищи, и, наконец, потребует больших сечений воздуховодов и вентустановок повышенной производительности.

Наиболее эффективным выходом в данном случае, представляется мне ставить индивидуальную приточную установку на технологическую зону с охлаждением приточного воздуха. Это позволит удержать воздухообмен в допустимых пределах, и обеспечить приемлемые условия труда. Понятно, что указанная мера потребует от инвестора дополнительных расходов, но они несравнимо меньше стоимости снижения теплонапряжённости за счёт дополнительной площади, выделяемой под горячий цех. При этом нельзя забывать и о снижении производительности труда людей, вынужденных трудиться в экстремальных условиях.

То, что часть приточного воздуха (что для нашего ресторана составило 1600 м3/час), поступающего в горячий цех, может идти перетоком из торговой зоны, существенно уменьшает общий воздухообмен, экономически выгодно. Но дело в том, что не всегда воздух из торговых залов может подаваться в цеха, где приготавливается пища, и об этом мы сейчас поговорим более подробно.

От чего зависит выбор той или иной системы вентиляции?

Всё зависит важного обстоятельства: курят ли в торговых залах или нет. В зависимости от этого применяемые технические решения могут сильно различаться.

Основные данные о вентиляции ресторана

Основные данные о вентиляции ресторана, на основе которых вы можете принимать решения:

Для заведений с количеством посадочных мест более 50 необходимы две независимые приточные установки – одна для зала, другая для кухни.
Вытяжка из зала должна быть меньше, чем приток, а вытяжка на кухне должна быть больше, чем приток. Это исключает поступление запахов из кухни в залы.
Вытяжные воздуховоды из зала и кухни должны выводиться на крышу, над коньком (или, в экзотических случаях, на 25 метров от здания).
Существует особо мощные, но к сожалению, дорогие фильтровальные комплексы (например, “Ятаган” и др. аналоги), которые могут полностью очищать выбросы, что может не потребовать вывода воздуховодов на кровлю.
На кухне рекомендуется устанавливать отдельный вытяжной вентилятор для зонтов и отдельный на общеобменную вентиляцию кухни. Поскольку атмосфера на кухне зависит, прежде всего, от качества работы зонтов, поэтому очень разумно к воздуховодам зонтов не подсоединять никакие другие решетки и диффузоры.
В качестве вытяжки от зонтов лучше всего использовать вентилятор с выносным двигателем, “улитка”. Основная проблема вентиляторов – налипание жира от зонтов, поэтому эти вентиляторы должны быть легко доступны для чистки, а также замены. “Живут” вытяжные установки кухни не долго, редко больше двух лет. Повара, видя, что зонты не справляются, зачастую убирают жироуловители, что еще быстрее выводит систему из строя.

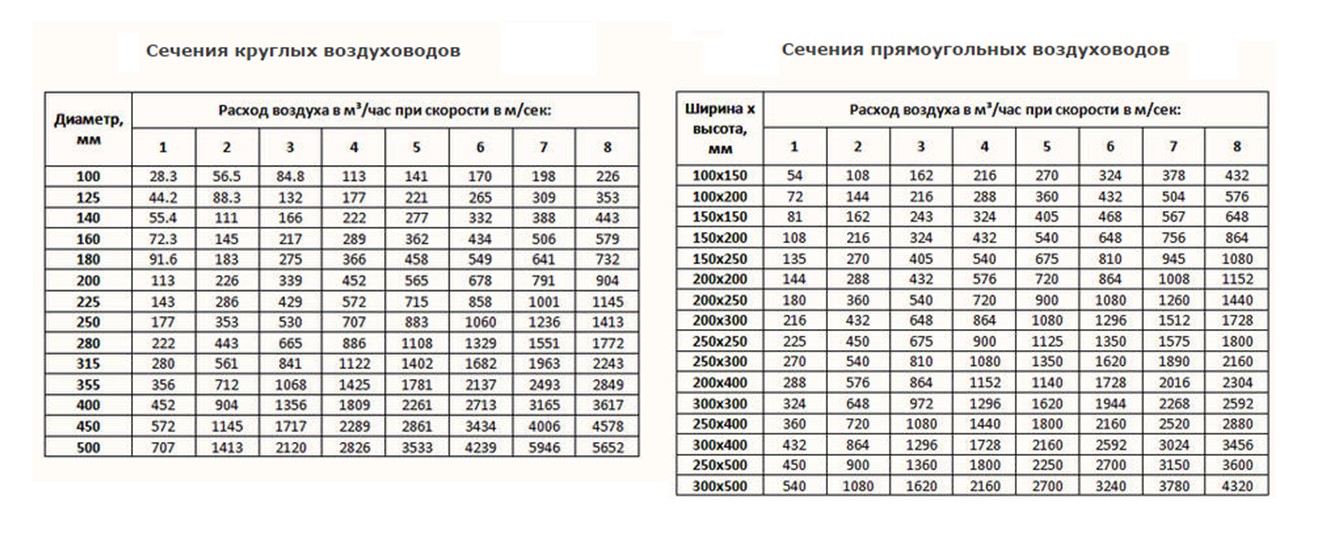

Вентиляция ресторана всегда имеет воздуховоды больших размеров в силу высоких расходов воздуха, поэтому вполне понятно желание дизайнеров их уменьшить. Пожалуйста, не позволяйте им уменьшать размеры слишком сильно – это негативно влияет на комфорт в зале.
Приточная вентиляция потребляет очень много тепла в зимнее время для прогрева забираемого воздуха с улицы до +18. Зачастую помещения, в которых вы хотите открыть ресторан, не может обеспечить вентиляцию необходимым количеством тепла. Расчет простой: общий расход приточного зала и кухни нужно умножить на 5, чтобы получить количество тепла. Если вентиляция кухни и зала 20 000 м3/ч, что вам понадобится 100 000 Вт тепла, т.е. 100 кВт. Обычно воздух обогревается с помощью “горячей” воды.
Для обогрева воздуха необходимо отдельная ветка теплоснабжения от ИТП (индивидуального теплового пункта). Запомните, пожалуйста, ни отопление ни горячее водоснабжение не подходят для обогрева вентиляции! Это запрещено! Только отдельная ветка теплоснабжения может быть использована. Обязательно уточняйте у хозяев помещения, есть ли в здании контур теплоснабжения.

Смотрите ещё:

Основные принципы проектирования вентиляции ресторанов, баров и кафе
Примеры расчета системы вентиляции ресторана
Вытяжные зонты для зоны приготовления пищи
Проектирование вентиляции на предприятиях общественного питания

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Приложить файлы

Отправить заявку

очистка, обследование и ремонт вентиляционных систем

« Назад

26.03.2017 13:04

Заведения общественного питания требуют обеспечения интенсивного воздухообмена, потому что внутри они имеют источники, загрязняющие воздух. К ним относят кухню, по которой распространяются запахи от пищи, тепло от плиты и продукты горения газа. Вентиляционная система кафе или ресторана в многоквартирном доме отличается от той, что устанавливается в отдельном здании общепита. Она должна быть организована так, чтобы запахи из кухни не распространялись по квартирам и не мешали ее жильцам. Расскажем, как организовать ее правильно.

Зачем нужно соблюдать нормы, установленные для вентсистем

Проектировать и монтировать вентиляцию в ресторане или кафе нужно с учетом регламентов, перечисленных в нормативных документах. Если их не соблюдать, запахи из заведения будут проникать в квартиры местных жильцов. Начнутся юридические проблемы, которые приведут к приостановлению деятельности до тех пор, пока недочеты не будут исправлены.

Чтобы не столкнуться с такими неприятностями, вытяжная система должна быть грамотно спроектирована и установлена с первого раза. Компания Revensys профессионально занимается организацией воздухообменных систем любой сложности на таких объектах, как торговые или спортивные комплексы, производственные или офисные здания, заведения общепита и жилые квартиры/дома. Мы составляем проекты вентсистем с соблюдением требований нормативных документов и имеем допуск от СРО к ведению подобного вида работ.

Нормы, которым должна отвечать вентиляция общепита в жилом доме

Вот основные правила, установленные нормативными документами СНиП 41-01-2003 и СП 2.3.6.1079-01:

Перед началом работы заведение должно получить заключение от СЭС, свидетельствующее о том, что все нормы по уровню шума, вибрации и электромагнитного излучению выполнены.
Место общепита не должно менять в худшую сторону условия, в которых живут, трудятся и отдыхают жильцы смежных квартир.
Вытяжная система вентиляции не должна загрязнять окружающую среду вредными выбросами.
Системы воздухообмена кафе или ресторана не должна иметь общих каналов с вентиляцией многоквартирного дома.
Если в здании нет отдельных воздуховодов для заведения, их прокладывают по стене.
Воздуховодные шахты должны располагаться выше конька крыши на 100 см или больше.

Действия жильцов, когда им мешает плохо организованная вентиляция заведения

Если вентиляционная система кафе или ресторана работает недостаточно хорошо, и запахи проникают в жилые квартиры, жильцы могут пожаловаться. Жалобы можно направлять в Роспотребнадзор и прокуратуру. Предварительно лучше переговорить с компанией, которая управляет заведением, чтобы дать возможность ей мирно урегулировать вопрос. Чтобы вас услышали, нужно правильно аргументировать претензию, указав на пункты, которые были нарушены. Если же компания не пойдет навстречу и не устранит недочеты самостоятельно, можно пойти выше.

Нормативы и рекомендации по вентиляции коммерческих кухонь

Проектирование кухни ресторана — сложный процесс, особенно когда речь идет о вентиляции. Многие считают систему вентиляции кухни одной из самых сложных частей проектирования заведения общепита.

Вы знаете, что вам нужно правильное вентиляционное оборудование, чтобы соответствовать правилам вентиляции кухни и поддерживать чистоту и нормальное функционирование кухни. Но что именно вам нужно? Вот наиболее распространенные вопросы, которые мы слышим о вытяжной вентиляции в ресторанах, а также некоторая информация и ресурсы, которые могут помочь.

Топ 5 часто задаваемых вопросов о правилах и рекомендациях по вентиляции коммерческих кухонь

Сколько CFM мне нужно для моего вытяжного колпака?

Мы часто слышим этот вопрос, но на него невозможно ответить без дополнительной информации о вашей работе. Люди ошибочно полагают, что для эффективной вытяжной вентиляции в ресторанах вам просто нужно выбрать вытяжку, которая может выпускать достаточный объем воздуха (выраженный в кубических футах в минуту или CFM).

На самом деле существует гораздо больше того, что вы должны учитывать при проектировании своей кухни, чтобы обеспечить соблюдение правил кухонной вентиляции. Насколько эффективно ваш вытяжной колпак может удалять то, что называется стоками от приготовления пищи (дым, жир, тепло и побочные продукты от кухонного оборудования), зависит от многих факторов, помимо пропускной способности воздуха. Например:

тип кухонного оборудования, которое вы используете (плиты, сковороды, фритюрницы, духовки или их комбинация)
пища, которую вы готовите (продукты с более высоким содержанием жира производят больше жира)
расположение ваших кухонных приборов на кухне (центральный остров или вдоль стены)
расположение вытяжки по отношению к оборудованию (потолочное или настенное, и какой свес, высота и наличие боковых панелей)
ваш проект вентиляции за стенами, включая воздуховоды, вентиляторы и системы приточного воздуха

Чтобы узнать больше о выборе промышленной кухонной вытяжки, прочитайте эту статью:
5 основных советов по выбору вытяжного зонта для кухни

Я знаю, что правила вентиляции для профессиональных кухонь требуют наличия вытяжного зонта с системой пожаротушения над кухонным оборудованием. Но считаются ли кухонными приборами такие вещи, как суповые кастрюли и прессы для панини?

Если речь идет о мелком бытовом оборудовании, используемом только для сервировки и поддержания блюд в горячем виде, то для такого применения может не потребоваться вытяжка с пожаротушением (тип 1). Это может случиться, когда у вас на самом деле нет коммерческой кухни, и вы готовите еду в другом месте.

Тем не менее, любое коммерческое оборудование и любое приготовление пищи на месте требуют его, по крайней мере, в Нью-Йорке. Первым шагом к определению того, что вам нужно для соблюдения правил вентиляции коммерческих кухонь г. Нью-Йорка, будет подача заявления в Управление Министерства труда г. Нью-Йорка, чтобы начать процесс получения разрешения и утверждения.

Вы также можете заполнить анкету FDNY, которая поможет вам определить, что вам может понадобиться для вашей коммерческой кухни.

Как насчет вытяжек с автоматической циркуляцией и жироуловителей? Разрешены ли они для таких применений, как ресторан на первом этаже в здании средней этажности, где трудно вентилировать наружу?

Несмотря на то, что вы найдете подобные вытяжки даже с системой пожаротушения, они не одобрены для коммерческого использования в соответствии со строительными нормами Нью-Йорка.

Дым и тепло должны выводиться наружу, либо на крышу, либо, возможно, через наружную стену, в зависимости от применения. Нельзя нагнетать воздух в подполье. Расположение вентиляционного отверстия должно быть тщательно спланировано, так как вы должны избегать размещения его слишком близко к приточному вентиляционному отверстию, которое может втягивать выхлопные газы обратно в здание. Правила вентиляции кухни в Нью-Йорке сложны. Лучше всего проконсультироваться с инженером, который может разработать наиболее эффективный и доступный план для представления городу.

Как планировка кухни влияет на мои требования к вентиляции?

Вот несколько полезных советов по проектированию, которые помогут повысить эффективность вентиляции и улучшить качество воздуха на кухне (и в столовой тоже):

Расположите кухонное оборудование как можно дальше от стены и заделайте все щели позади оборудования.
Вообще говоря, настенные вытяжные колпаки более эффективны, чем потолочные.
Вытяжные колпаки должны нависать над кухонными приборами, чтобы они могли захватывать больше дыма и жира.
Устанавливайте вытяжки как можно ниже, оставляя при этом легкий доступ к оборудованию для кухонного персонала.

Что такое система подпиточного воздуха и нужна ли она мне?

Вентиляция промышленных кухонь должна быть спроектирована таким образом, чтобы количество приточной вентиляции, добавляемой в помещение, было примерно равно количеству воздуха, удаляемого из помещения вытяжными колпаками.

В коммерческих кухнях традиционная система вентиляции и кондиционирования редко способна обеспечить достаточное количество приточного воздуха для коммерческой кухни. Вот почему вам нужна дополнительная установка подпиточного воздуха для добавления свежего приточного воздуха снаружи. Без него ваша вытяжка не сможет работать правильно, на вашей кухне будут накапливаться жар и дым, и у вас будут серьезные проблемы с качеством воздуха на кухне. И, конечно же, он вам, вероятно, понадобится для соблюдения правил вентиляции коммерческих кухонь Нью-Йорка и прохождения строительных и санитарных инспекций.

Чтобы узнать больше о блоках подпитки, прочитайте статью по теме: 8 причин, по которым ресторанам нужна установка подпитки на кухне.

Что вы, возможно, не подумали спросить о правилах и передовых методах вентиляции коммерческих кухонь

Вот критически важный совет, о котором вы, возможно, не знаете: чтобы обеспечить надежную и эффективную работу, вы должны интегрировать систему вентиляции и кондиционирования вашего ресторана с вашей коммерческой кухонная вентиляция .

Помните, что буква «V» в HVAC означает вентиляцию! Ваша система отопления и охлаждения должна работать рука об руку с кухонной вентиляцией, иначе вы можете поставить под угрозу работу обеих систем. Вот почему так важно, чтобы специалисты по проектированию кухонь и специалистов по проектированию ОВКВ работали вместе. Кроме того, в ваших интересах использовать установщика ОВКВ, который имеет опыт и квалификацию для проектирования установки для предприятий общественного питания.

HVAC и вытяжная вентиляция в ресторанах имеют еще большее значение, когда вы находитесь в большом городе, таком как Нью-Йорк, по следующим причинам:

Сложная вентиляция, необходимая для кухонь ресторанов и столовых
Необходимость соблюдения сложных правил вентиляции коммерческих кухонь
Ограничения по типам систем HVAC, которые можно использовать в высотных и исторических зданиях.

Чтобы узнать больше о лучших типах систем HVAC для ресторанов Нью-Йорка, возьмите экземпляр этой полезной публикации: The Ultimate Guide to NYC Light Commercial Air Conditioning.

Требования к промышленной кухонной вытяжке: конструкция, код и часто задаваемые вопросы

Каждая кухня должна соответствовать множеству правил, норм и кодексов , чтобы работать на законных основаниях. Когда дело доходит до кухонных вытяжек, эти правила необходимы для предотвращения опасностей и поддержания качества воздуха в коммерческих условиях. Ниже мы рассмотрим, что такое кухонная вытяжка, как она работает, а также различные требования кодекса, которым вы должны следовать, чтобы создать безопасное рабочее место.

Что такое коммерческая кухонная вытяжка?

Кухонная вытяжка представляет собой устройство, которое устанавливается над варочной поверхностью или кухонным прибором и помогает проветривать кухню. Также известные как вытяжки или вытяжные шкафы, они удаляют опасные частицы из воздуха и поддерживают безопасную рабочую среду. Они также поддерживают качество воздуха на вашей кухне и помогают уменьшить скопление дыма, жира и других подобных частиц, облегчая уборку и техническое обслуживание для вашего персонала.

Купить все кухонные вытяжки

Щелкните любой из разделов ниже, чтобы узнать о различных требованиях к коду коммерческих кухонных вытяжек:

Спецификации дизайна и компоновки
Требования к кожуху типа I
Требования к кожуху типа II
Рекомендации по фильтрации жира
Руководство по фильтрации конденсата
Спецификации очистки
Часто задаваемые вопросы

Типы кухонных вытяжек

Есть два типов коммерческих кухонных вытяжек , известных как вытяжки Типа I и Типа II. Эти вытяжки отличаются типами материалов, которые они фильтруют из воздуха.

Вытяжки типа I: Вытяжки типа I, также известные как жироуловители, предназначены для удаления тепла, дыма и переносимой по воздуху смазки. Эти типы вытяжек часто встречаются над такими приборами, как фритюрницы, жаровни, грили и духовки.
Вытяжные шкафы типа II: Вытяжные шкафы типа II, которые иногда называют конденсатными колпаками, удаляют из воздуха пар, испарения и другую влагу. Некоторые вытяжки типа II даже удаляют запахи. Их часто можно найти на кофемашинах, коммерческих посудомоечных машинах и некоторых печах для пиццы. Кроме того, в этих типах вытяжек часто отсутствует жироулавливающий фильтр, поэтому их нельзя использовать взаимозаменяемо с вытяжками типа I.

Как работают кухонные вытяжки?

Кухонные вытяжки устанавливаются над кухонными приборами. Вентилятор, приводимый в действие двигателем, вращается во время приготовления пищи, втягивая воздух и любые опасные частицы в машину. Воздух проходит через воздуховоды, прикрепленные к машине, которые затем вытесняют его наружу. Кухонные вытяжки должны быть оборудованы устройством подпитки, чтобы обеспечить замену любого отфильтрованного воздуха из здания.

Чтобы правильно обслуживать и модернизировать вашу систему вентиляции, обязательно выберите из нашего ассортимента детали вентиляции и вытяжки .

Требования к кодам промышленных кухонных вытяжек

Чтобы законно управлять своей кухней, вы должны соблюдать местные требования кодов коммерческих кухонных вытяжек. Хотя большинство штатов и муниципалитетов следуют Международному механическому кодексу в качестве основы для своих правил, некоторые спецификации и требования кодов могут различаться в зависимости от того, где вы живете. Прежде чем принимать какие-либо решения о том, как установить выхлопную систему, важно проконсультироваться с местными властями.

Спецификации дизайна и компоновки

При планировании кухни следует учитывать правила, касающиеся компоновки, конструкции и конструкции вытяжной системы вашей кухни. Невыполнение этого требования может привести к угрозе безопасности, неудачным проверкам и дорогостоящему ремонту. Чтобы убедиться, что ваше оборудование правильно установлено, обязательно помните о следующих требованиях:

Соблюдайте требования к минимальному выступу: Внутренний нижний край коммерческих вытяжек должен выступать или выступать не менее чем на 6 дюймов за край варочная поверхность или прибор, над которым он установлен.
Оставайтесь в пределах диапазона высот: Вертикальное расстояние над варочной поверхностью не должно превышать 4 футов.
Установка систем пожаротушения: Требуется, чтобы все коммерческие устройства под вытяжкой типа I были оснащены утвержденной автоматической системой пожаротушения. Эта система должна соответствовать Международным строительным нормам и Международным правилам пожарной безопасности.
Используйте надлежащее оборудование: Вытяжки, предназначенные для использования над сверхмощным оборудованием, не должны использоваться над тяжелым, средним и легким оборудованием.

Требования к вытяжкам типа I

Из-за значительных различий между вытяжками типа I и типа II каждый тип регулируется собственным уникальным набором правил и положений. Поскольку вытяжки типа I собирают легковоспламеняющиеся материалы, они должны быть изготовлены, спроектированы и размещены специально на вашей кухне. Ниже мы рассмотрим требования к вытяжкам типа I:

Избегать горючих материалов: Устанавливайте вытяжку на расстоянии не менее 18 дюймов от горючих материалов.
Используйте одобренные материалы: Любая вытяжка на кухне должна быть изготовлена из стали толщиной не менее 0,0466 дюйма и из нержавеющей стали толщиной не менее 0,0335 дюйма.
Маркируйте вытяжку: Каждая вытяжка должна иметь этикетку с указанием минимального расхода выхлопных газов в CFM (кубических футах в минуту) на погонный фут.
Соорудите соответствующую опору: Убедитесь, что каждый колпак закреплен на месте с помощью негорючих опор.
Защита стыков, швов и проходов: Любые наружные стыки, швы и проходы должны быть выполнены сплошным наружным непроницаемым для жидкости сварным швом или пайкой до самого нижнего внешнего периметра кожуха.
Обеспечьте герметичность соединений: Внутренние соединения не требуют сварки или пайки, но должны быть герметизированы, чтобы смазка не могла вытечь.

Требования к высоте для вытяжек типа I

Все вытяжки типа I должны быть оснащены0011 жироулавливающий фильтр . Его высота над варочной поверхностью определяет, насколько хорошо он работает, и зависит от типа прибора под ним. Эти требования к высоте следующие:

1,5 фута выше: Варочные поверхности без открытого пламени
На высоте 2 фута: Варочные поверхности с открытым пламенем и горелками
3,5 фута выше: Приборы с открытым углем или жаровней

Требования к кожуху типа II

Поскольку вытяжки типа II удаляют конденсат и запахи из воздуха, они не обязаны соответствовать тем же требованиям кода, что и вытяжки типа I. Тем не менее, они выполняют важную функцию на кухне и должны быть правильно сконструированы. При подготовке колпака типа II обязательно обратите внимание на следующие кодовые требования:

Соорудите прочные опоры: Опоры колпака должны выдерживать нагрузку колпака, неподдерживаемых воздуховодов, стоков и возможный вес персонал, работающий с вытяжкой.
Внутреннее уплотнение стыков: Соединения, швы и проходы для вытяжек типа II должны быть герметизированы с внутренней стороны вытяжки. Внутренняя поверхность должна быть гладкой, легко очищаемой и водонепроницаемой.
Используйте подходящие материалы: колпаки типа II должны быть изготовлены из стали толщиной не менее 0,0296 дюйма, нержавеющей стали толщиной не менее 0,0220 дюйма и медных листов весом не менее 24 унций. за квадратный фут.

Спецификации по очистке

Регулярная очистка и техническое обслуживание вытяжной системы кухни помогает снизить риск пожаров, отключения оборудования и других чрезвычайных ситуаций. Чтобы убедиться, что вы можете легко очистить свою систему, выберите конструкцию вытяжной системы, доступную для обслуживания и очистки, соблюдая следующие требования кода:

Помните об очистке: Ваша кухонная вытяжка должна быть сконструирована таким образом, чтобы можно было тщательно очищать всю вытяжку.
Герметизируйте стыки: Во избежание утечек и для обеспечения легкой очистки убедитесь, что все стыки и швы плотно загерметизированы.
Защита от остатков жира: Предусмотрите желоба и поддоны для жира, чтобы собирать остатки жира и легко их утилизировать.
Сбор и очистка смазки: Убедитесь, что водосточные желоба сливаются в утвержденный приемный резервуар, который также регулярно очищается.
Аккуратно размещайте отверстия: Смазочные каналы должны иметь отверстия только там, где это необходимо для эксплуатации и технического обслуживания.
Держите отверстия закрытыми: Отверстия должны быть оборудованы плотно закрывающимися дверцами толщиной с воздуховод, а герметизирующие материалы должны быть рассчитаны на температуру не менее 1500 градусов по Фаренгейту.

Вернуться к началу

Коммерческое приготовление пищи без вытяжки

На большинстве коммерческих кухонь вытяжка необходима для обеспечения безопасности на рабочем месте и соблюдения местных правил. Однако в некоторых случаях кухня может работать без него. В зависимости от их размера, энергопотребления и теплоотдачи некоторые кухонные приборы могут не подпадать под действие местных санитарных норм, что позволяет им работать без кухонной вытяжки. Из соображений безопасности вы должны проконсультироваться с местными властями, прежде чем принять решение о покупке или эксплуатации любого оборудования без колпака.

Ниже мы перечислили некоторые из наиболее распространенных освобожденных приборов:

Встраиваемые посудомоечные машины
Легкие микроволновые печи
Тостеры
Машины для попкорна
Приборы для приготовления хот-догов
Кофеварки
Рисоварки
Шкафы для хранения
Некоторые настольные пароварки

Часто задаваемые вопросы

Несмотря на то, что Международный механический кодекс является подробным и охватывает множество тем, у вас могут возникнуть вопросы, которые они не охватывают напрямую. Ниже мы собрали некоторые из часто задаваемых вопросов о требованиях к кодам коммерческих кухонных вытяжек и о том, как они применяются к различным приборам на вашей кухне.

Нужен ли конвекционной печи колпак?

Большинство коммерческих конвекционных печей должны иметь колпак типа I, но есть некоторые исключения. Некоторые безвентиляционные конвекционные печи имеют встроенную вытяжку, что устраняет необходимость в специальной вытяжке.

Нужна ли вытяжка для печи для пиццы?

Да, коммерческие печи для пиццы должны быть под колпаком. Однако из-за большого количества различных типов печей для пиццы, доступных на рынке, важно определить, требуется ли для вашей печи для пиццы вытяжка типа I или типа II.

Нужен ли паровой чайник под крышкой?

Как правило, большинство паровых котлов следует хранить под колпаком. Поскольку эти чайники производят пар, важно убедиться, что они расположены под колпаком типа II.
