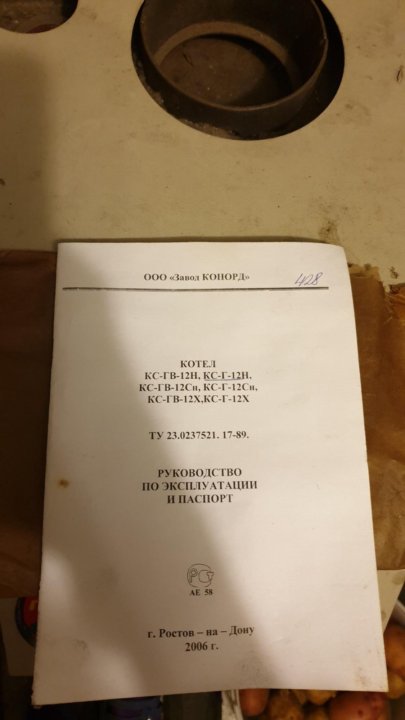

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

г. Ростов – на – Дону

2014 г.

ВНИМАНИЕ! ОСОБЕННО ВАЖНО!

Перед установкой котла необходимо обратить особое внимание на п.4 «Меры безопасности», п.6 «Монтаж котла и системы отопления», п.7 «Требования для монтажа котла на природном газе» настоящего руководства!
Установка отопительного котла должна производиться только специалистами газовых или монтажных служб с отметкой в паспорте!
Гарантийные обязательства не распространяются на котлы и газогорелочные устройства, установленные самостоятельно!
При покупке котла следует проверить вместе с продавцом комплектность и товарный вид отопительного котла! После продажи котла завод-изготовитель не принимает претензии по некомплектности и механическим повреждениям.

СОДЕРЖАНИЕ

1.
   Общие указания_______________________________6

2.
   Технические данные ___________________________7

3.
   Комплект поставки_____________________________9

4.
   Меры безопасности___________________________10

5.
   Устройство и принцип работы_________________11

6.
   Газогорелочные устройства


7.
   Монтаж котла и системы отопления ___________21

8.
   Требования для монтажа котла на природном газе___________________________________________24

9.
   Техническое обслуживание котла _____________24

10.
    Обслуживание системы отопления____________25

11.
    Характерные неисправности и методы их устранения____________________________________26

12.
    Настройка автоматики управления____________27

13.
    Регламентные, профилактические работы,


автоматики безопасности. ____________________27

14.
    Ресурс, срок службы. Гарантийные обязательства_________________________________28

15.
    Сведения об утилизации_______________________29

16.
    Рисунки и схемы ______________________________30

17.
    Приложения ___________________________________39

18.
    Гарантийный талон____________________________41

19.
    Свидетельство о приемке _____________________50


ПРИСТУПИТЬ К УСТАНОВКЕ КОТЛА И В ДАЛЬНЕЙШЕМ К ЭКСПЛУАТАЦИИ ТОЛЬКО ПОСЛЕ ВНИМАТЕЛЬНОГО ОЗНАКОМЛЕНИЯ С НАСТОЯЩИМ РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ УКАЗАНИЯ
1.1. Котел отопительный предназначен для теплоснабжения зданий, сооружений и индивидуальных жилых домов, оборудованных системами отопления непрерывного действия с естественной или принудительной циркуляцией теплоносителя и для горячего водоснабжения при исполнении с водоподогревателем с использованием для горячего водоснабжения питьевой воды, соответствующей СанПиН2.

1.2. Котел изготавливается в исполнении для умеренных и холодных климатических зон (районов). Для эксплуатации котел устанавливают в закрытых помещениях (объемах) с естественной вентиляцией без искусственных регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе.

1.3. Транспортирование котлов допускается всеми видами транспорта при условии защиты изделия и упаковки от механических повреждений, воздействия атмосферных осадков, согласно правилам перевозок грузов, действующих на каждом виде транспорта.

1.4. Способ погрузки и крепления погрузочных мест должны обеспечивать полную сохранность котлов от механических повреждений.

Котлы устанавливаются на транспортные средства в вертикальном положении.

1.5. Перед вводом котла в эксплуатацию необходимо снять защитную пленку с деталей облицовки.

1.6. Запрещается использовать для подвода газа подводку с внутренним диаметром менее 15 мм.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

№ п/п	Наименование	Модель котла
		КС-Т-30р, КС-ТГ-30/40S, КС-ТП-30/40	КС-Т-16р, КС-ТГ-16/20S
1	2	3	4
1	Теплопроизводительность, кВт	30	16
2	Площадь отапливаемых помещений, при высоте потолка до 2,7 м, до … м²	300	160
3	Коэффициент полезного действия, %, не менее:
	– на твердом топливе	80	76
	– на газовом топливе	84	84
	– на пеллетах	85	–
4	Рабочее давление воды в котле, мПа (кг/см2), не более
	– в змеевике	–	–
	– в котле	0,12(1,2)	0,12(1,2)
5	Температура воды в котле 0С, не более	95	95
6	Присоединительная резьба штуцеров для подвода и отвода воды:
	– на отопление	2″	2″
	– для горячего водоснабжения	½”	½”
7	Присоединительная резьба штуцера для подвода газа	–	–
8	Внутренние размеры дымохода, мм	174	206х98
9	Габаритные размеры котла, мм:
	– длина	837	775
	– ширина	460	405
	– высота	1309	1070
10	Масса котла, кг, не более	200,8	121
11	Разряжение за котлом, Па:
	– наименьшее	10	10
	– наибольшее	25	25
12	Расход газа при номинальной теплопроизводительности, м3/ч	4,63	2,51
13	Присоединительное давление газа, кПа (мм. вод. ст.):
	– номинальное	1,3 (130) или 2,0	1,3 (130) или 2,0
	– наименьшее	0,6 (60)	0,6 (60)
	– наибольшее	1,8 (180) или 2,0	1,8 (180) или 2,0
14	Состав отходящих газов:
	– окиси углерода СО, мг/м3, не более	119	119
	– окиси азота NO, мг/м3, не более	240	240
15	Объем теплоносителя в котле, л	62	37

Все параметры, указанные в таблице, соответствуют работе котла при номинальной теплопроизводительности и установившемся тепловом равновесии.

3. КОМПЛЕКТ ПОСТАВКИ

• Газовый клапан с диапазоном регулирования 5:1
• Встроенный циркуляционный насос котла
• Встроенный первичный/вторичный трубопровод
• Встроенная отсечка при низком уровне воды
• Датчик температуры наружного воздуха в комплекте
• Работа на газе, выход на горячую воду
• Теплообменник из нержавеющей стали
• Прерывистое прямое искровое зажигание
• Встроенный многоконтурный котел
• Возможность управления до 16 котлов
• Электронная искра к пилотному зажиганию
• Прямая вентиляционная и боковая вентиляция
• Конденсат со встроенной ловушкой
• Pre-Mix Venturi Burner
• Propane Convertible
