Кран для подземной установки: Краны шаровые с подземной установкой

Краны шаровые с подземной установкой

Краны шаровые с подземной установкой

Кран шаровой подземный нашёл широкое применение в области монтажа трубопроводных коммуникаций. Он используется в качестве запорной арматуры для перекрытия и регулирования движения потока рабочей среды. Несмотря на простоту конструкции, она демонстрирует высокий уровень надёжности в работе, при её эксплуатации исключается наличие “застойных” зон. Представленные шаровые изделия на нашем сайте, имеют различное назначение

  • Оснащение систем, которые транспортируют агрессивные и неагрессивные среды;
  • Управление с помощью редуктора, но возможно оснащение пневматическим или электрическим приводом;
  • Эксплуатация в условиях номинального давления до 16 МПа;
  • Монтаж коммуникаций в широком диапазоне диаметров: 80-600 мм;
  • Использование на трубопроводах, которые прокладываются под землёй.

Особенности конструкции Главным рабочим органом кранов шаровый подземных служит затвор, который представляет собой шаровый со сквозным отверстием .

Когда запорный элемент открыт, то отверстие и трубопровод находятся параллельно одной оси крана подземный. При перекрытии движения отверстие перемещается на 90 о и располагается перпендикулярно по отношению к трубе. Для изготовления комплектующихкаркаса используется легированная и нержавеющая сталь с высокими антикоррозионными свойствами. Для уплотнения выбирается эластичный фторопласт. Из конструктивных особенностей кранов шаровой подземных стоит выделить наличие удлинённого штока. Для соединения каркаса применяется сварочная технология, которая обеспечивает следующие преимущества:

  • Герметичность коммуникации;
  • Надёжность трубопровода в эксплуатации
  • Отсутствие необходимости в техническом обслуживании.

При использовании данной каркаса не нужно создавать смотровой колодец и ограждающую конструкцию арматуры. Если возникла необходимость демонтировать кран , то это выполняется посредством срезания части патрубков. При монтажных и демонтажных работах затвор необходимо оставлять в открытом положении.

В противном случае возможно повреждение шара. Каркас выбирается в зависимости от условий эксплуатации и технических характеристик трубопроводной системы. В компании “СтройНефтеГаз” можно приобрести изделия для различных трубопроводов. Все представленные модели отличаются высоким качеством исполнения и длительным сроком эксплуатации. Для заглубленных относительно поверхности грунта магистралей создано данное изделие установки с приводом от электродвигателя, пневмоцилиндров, редуктора или Т-образным ключом. Корпус имеет многослойное антикоррозионное покрытие, удлинитель шпинделя защищен вертикальной трубой-оболочкой с фланцевым присоединением к верхней части корпуса.

Особенности конструкции

Изначально кран шаровой имеет более 100 вариантов исполнения, каждый из кранов которых обладает собственной маркировкой в таблице №1 СТ ЦКБА 036 от 2007 года. Например, однопатрубковый 10нж937п, муфтовый эконом 10нж12п, ретро 10нж11п, трехходовой 10нж2п, под приварку крана 10с7п, в цельнометаллическом монокорпусе крана 10нж13п, штуцерный 10нж14п, редукционный 10нж24п, с контролем протечек 10с28п, с обогревом 10нж29п, распределительный 10с33п, и множество других вариантов крана. Практически каждый из кранов пригоден для подземной установки, но только после внесения специальных изменений в конструкцию. Например, возможен монтаж крана внутри колодца и с простой засыпкой грунтом. В последнем случае в обязательном порядке необходимо защитить удлинитель трубчатой оболочкой по всей его длине. Труба крепится к корпусу фланцем, поэтому в верхней части необходим ответный фланец.

Корпус шарового крана

Конструкция корпуса шарового крана зависит от нескольких объективных факторов:

  • способ изготовления;
  • разработки конструкторских бюро конкретного завода производителя;
  • требования стандартов ГОСТ, ТУ, ОСТ и СТ.

По технологии изготовления шаровые краны подразделяются на категории:

  • в цельнометаллическом неразборном корпусе;
  • из двух частей;
  • из трех элементов.

В первом случае корпус крана вытачивается на станке, отливается центробежным методом в опалубку, сваривается из нескольких трубчатых заготовок либо двух штампованных деталей. Во втором варианте корпус шарового крана собирается на них двух вертикальных половинок. В последнем случае седло крана с шаром стягиваются в единый полиэтиленовый пакет боковыми патрубками с помощью шпилек. Кроме того, корпус крана установки может быть полнопроходным или редукционным. В первом случае внутренний диаметр совпадает с размером сечения трубопровода, гидросопротивление внутри магистрали минимальное. Во втором варианте парубки заужены на один типоразмер, то есть могут редуцировать характеристики потока рабочей среды, диагностирующие и очистные устройства не смогут пройти сквозь такой кран. Разборный корпус из 2 или 3 частей гораздо удобнее с точки зрения обслуживания. На любом этапе эксплуатации и во время плановых ТО можно очистить внутреннюю полость или заменить кольца седла. Неразборный корпус значительно герметичнее и дешевле в производстве. Некоторые производители используют оригинальные технические решения в конструкции корпуса кранов. Например, дренажная система в корпусе больших диаметров позволяет слить конденсат из магистрали, транспортирующей природный газ.

При использовании гидравлического и пневматического привода их управление может осуществляться от внешних источников и самой транспортируемой средой. Для этого в корпусе изготавливаются специальные отверстия, и производится обвязка привода. Байпасная система позволяет безопасно выровнять давление внутри полости крана и позади патрубков, что особенно актуально для шаровых кранов DN 700 – 1400 мм. Материалом корпуса служит углеродистая, легированная и нержавеющая сталь с маркировкой «с», «лс» и «нж», соответственно. В зависимости от метода установки шарового крана под землю используется не одинаковый материал для защиты корпуса от агрессивных сред:

  • акриловая краска – обладает электроизоляционными свойствами, защищает арматуру от блуждающих и наведенных токов;
  • каменноугольная краска на эпоксидной основе – устойчива к электрокоррозии и механическим повреждениям;
  • пенополиуретановое покрытие – применяется для безколодезнойнепосредственно в грунт;
  • полимерное лакокрасочное покрытие – стандартная защита от коррозии и механических повреждений.

Крупногабаритные шаровый монтируют манипуляторами. Для зацепления используются матерчатые и тросовые стропы, но дополнительных грузозацепных устройств на шаровый корпус обычно не устанавливается.

Запорный узел

Изначально подземной монтировки относится к категории поворотного типа. Существуют отсечные, запорные, регулирующие, запорно-резулирующие и регулирующее-отсечные модификации для конкретных эксплуатационных условий. Основными особенностями шаровых кранов являются:

  • перемещение шарообразной пробки из одного крайнего положения («открыто») в другое («закрыто») за время поворота шпинделя на 90 градусов, поэтому она называется полуоборотной;
  • пробка смонтирована в опорах, на ее поверхность нанесено износостойкое антикоррозионное покрытие;
  • седла имеют конструкцию колец, равномерно распределяющих давление рабочей среды на шар;
  • производители обеспечивают подвод смазки в узлы шпинделя и седла.

В базовую комплектацию шаровых кранов большого диаметра по умолчанию обычно входит комбинированный привод с возможностью работы на газе или жидкой среде. Это самый экономичный вариант для снижения бюджета эксплуатации магистрального трубопровода. Конструкция пробки в опорах позволяет подпружинить седла к шарообразной пробке или использовать давление самой рабочей среды для этой же цели. Что обеспечивает максимальный А класс герметичности затворного узла с обеих сторон крана. За сохранность самих колец, в свою очередь отвечают вторичные мягкие уплотнения и специальные канавки, внутрь которых заходят кольца. Сброс давления из внутренней полости корпуса крана возможен только при транспортировке жидких сред. Для газопроводов выпускают краны с герметичным исполнением внутренней полости без дренажа и байпаса. Климатическое исполнение по ГОСТ 15150 – «УХЛ», «ХЛ», «У» или «Т» выбирает сам заказчик.

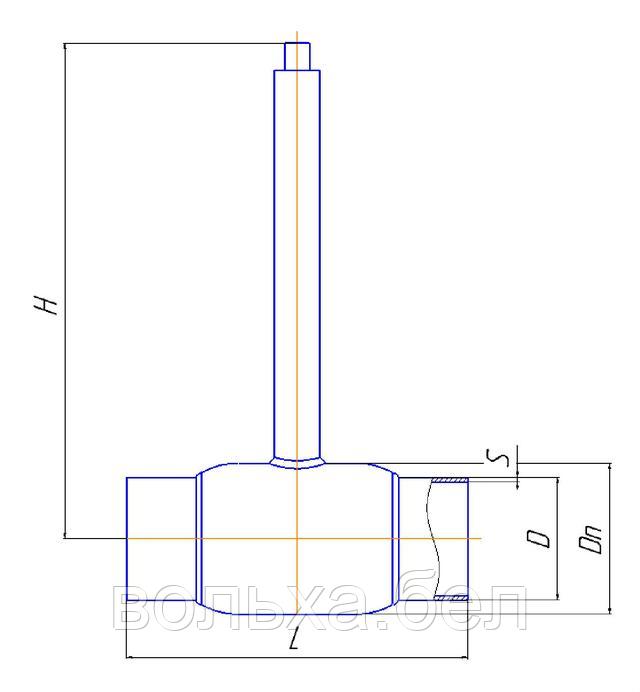

Шпиндель и удлинитель шаровый

Производители кранов шаровый подземной монтировки обычно обеспечивают комплектацию удлинителем шпинделя следующих типоразмеров:

  • менее 1000 мм;
  • 1001 – 1500 мм;
  • 1501 – 2000 мм;
  • 2001 – 2500 мм;
  • 2501 – 3000 мм.

При этом нижняя часть трубчатой оболочки удлинителя шпинделя фиксируется болтами на корпусе шарового крана. На верхний конец удлинителя надевается Т-образный ключ (обычно в пожарных гидрантах и системах ХКХ), пневматический или гидравлический привод, редуктор с конической, цилиндрической и червячной передачей, электропривод или ручной штурвал/рукоятка. Если гидропневмопривод управляется рабочей средой из магистрального трубопровода, дополнительно используются медные или стальные трубки, обвязывающие корпус арматуры с патрубками приводного устройства. Трубчатая оболочка удлинителя шпинделя покрывается теми же защитными составами, которыми защищен корпус шарового крана – лакокрасочными или полимерными материалами.

Устройство привода

Для крана шаровой подземной установки допускается эксплуатация со всеми типами приводов, указанными в таблице фигур ГОСТ Р 5272 от 2007 года:

  • 0 – управление дистанционное;
  • 3 – 5 – редуктор механический с червячной, цилиндрической и конической передачей, соответственно;
  • 6 – пневмопривод;
  • 7 – гидропривод;
  • 8 – электромагнитный соленоид;
  • 9 – электропривод.

Кроме того, по требованию заказчика могут устанавливаться приводы комбинированного типа – электрогидравлический, пневмогидравлический. Для диаметров от 400 мм часто используются автоматы ААЗК, закрывающие кран без участия оператора. Для поршневых приводов с жидкостной и газовой рабочей средой необходимы управляющие блоки БУК, БУП и ЭПУУ с питанием от 24 В, 110 В или 220 В постоянного тока. Для использования на газовых объектах/магистралях Москвы шаровой кран для подземной шаровой установки должен иметь сертификат ГазСерт. В системах теплоснабжения, ГВС и ХВС подобная документация не нужна. Кроме шаровых кранов со всеми типами приводов для любых способов установки наш ресурс предлагает трубопроводные детали, запорную, регулирующую, отсечную, аварийный каркас арматуры от ведущих брендов РФ и собственного производства. Консультации для посетителей сайта абсолютно бесплатны.

Кран шаровый для подземной установки КШ-п



Кран шаровый для подземной установки КШ-п | ООО “Газприбор”(Санкт-Петербург)
  • Газприбор
  • >
  • Каталог
  • >
  • Арматура
  • >
  • Кран шаровый
  • >
  • Кран шаровый для подземной установки КШ-п

Кран шаровый для подземной установки КШ-п

Кран шаровый Вектор-Р для подземной установки защищен внешним покрытием весьма усиленного типа. Обладает телескопическим штоком, что существенно облегчает монтаж крана.

  • Каталог продукции Вектор-Р
  • Сюжет о заводе Вектор-Р (Бизнес-Панорама)
Наименование Цена Наличие &nbsp
КШ-П-1-050-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду50Ру1631 271.75р.под заказ
КШ-П-1-065-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду65Ру1644 596.22р.под заказ
КШ-П-1-080-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду80Ру1652 747.22р.под заказ
КШ-П-1-100-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду100Ру1659 251.98р.под заказ
КШ-П-1-125-016 Кран шаровый полнопроходной под приварку д/воды подз. Ду125Ру16106 747.47р.под заказ
КШ-П-1-150-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду150Ру16115 995.00р.под заказ
КШ-П-1-200-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду200Ру16135 667.73р.под заказ
КШ-П-1-250-016 Кран шаровый редуцированный под приварку д/воды подз.Ду250Ру16115 179.90р.под заказ
КШ-П-1-300-016 Кран шаровый полнопроходной под приварку д/воды подз.Ду300Ру16450 300.00р.под заказ
Кран КШ-100п59 251.98р.под заказ
Кран КШ-125п106 747.47р.под заказ
Кран КШ-150п115 995.00р.под заказ
Кран КШ-200/250п115 179.90р.под заказ
Кран КШ-200п135 667.73р.под заказ
Кран КШ-300п450 300. 00р.под заказ
Кран КШ-50п31 271.75р.под заказ
Кран КШ-65п44 596.22р.под заказ
Кран КШ-80п52 747.22р.под заказ
