Арматура футерованная | ПКП Мито
Предприятие «Мито» – производитель разноплановых продуктов, изготовленных из фторопласта. В ассортименте постоянно наличествуют самые разнообразные втулки, клапаны, вентили, насадочные кольца и мн. др. Мы специализируемся на изготовлении разноплановых заготовок для стержней, пластин, листов, лент, труб и дисков. Футерованная арматура отличается особенным качеством, крепостью, устойчивостью к воздействию самых разнообразных сред.
Арматура футерованная, цена прочно зафиксирована нами в пределах демократичности, недорога в приобретении, поэтому у нас вы не найдете стоимость, выходящую за грань допустимости. Создание элементов с применением фторопласта ориентировано на получение типичных, стандартных моделей, форм и габаритов изделий одновременно с изготовлением нестандартных, эксклюзивных компонентов для компаний, нуждающихся в оригинальных продуктах.
Клиентам, которым необходима футерованная арматура, купить рекомендуем у нас ввиду гигантского опыта изготовления данной продукции. Если вы хотите узнать, какими свойствами, характеристиками и нюансами обладает арматура футерованная, специалисты «Мито» обеспечат вас всеобъемлющей информацией.
В наличии
Втулки, диски, изготавливаемые методом прямого прессования ТУ 6-05-810-88 Рассмотрим возможность изготовления втулок из Ф-4 других номинальных размеров, максимально приближеных к размерам деталей. ВТУЛКИ ИЗ Ф-4, ИЗГОТАВЛИВАЕМЫЕ…
Группа: Арматура футерованная
В наличии
Вентили регулирующие сильфонные (рис.25) предназначены для изменения расхода жидкости. Проточная часть вентиля выполнена из фторопласта-4, что позволяет использовать его при работе с агрессивными средами с температурой от – 15 до + 110 °С, с условным давлением до 0,6 Мпа (6…
Группа:
Арматура футерованнаяВ наличии
ВТУЛКИ ПРЕССОВАННЫЕ ИЗ Ф-4 ТУ 6-05-810
Группа: Арматура футерованная
В наличии | Оптом и в розницу
Опт:
- 339.62 USD/шт – от 2 шт

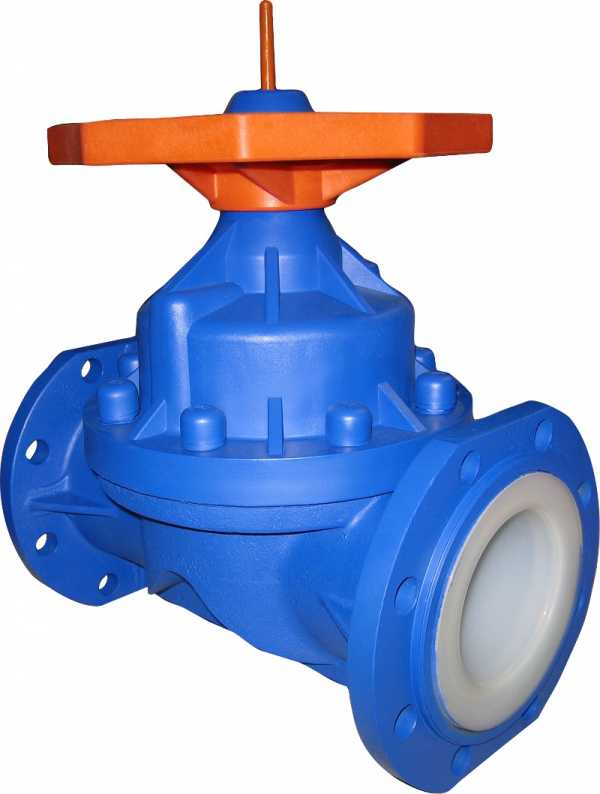

клапаны мембранные стальные футерованные фторопластом КСМ Ду100. Клапаны изготовлены по аналогу (15ч76п2м) Корпус углеродистая сталь, проточная часть футерованная фторопластом ETFE, рабочая t до +150 гр., мембрана фторопласт-4 по ТУ 26-07-1458-88 (как у Рижских), фланцы унифицированные,…
Группа: Арматура футерованная
В наличии
КЛАПАНЫ МЕМБРАННЫЕ ФУТЕРОВАННЫЕ ФЛАНЦЕВЫЕ Поставляем клапаны запорные мембранные чугунные фланцевые, футерованные полиэтиленом или фторопластом, с условным проходом Ду от 15 до 100 мм. Применяются в качестве запорного органа в трубопроводах для жидких и газообразных коррозионных сред, не…
Группа: Арматура футерованная
В наличии
КЛАПАНЫ МЕМБРАННЫЕ ФУТЕРОВАННЫЕ ФЛАНЦЕВЫЕ Поставляем клапаны запорные мембранные чугунные фланцевые, футерованные полиэтиленом или фторопластом, с условным проходом Ду от 15 до 100 мм. Применяются в качестве запорного органа в трубопроводах для жидких и газообразных коррозионных сред, не…
Группа: Арматура футерованная
В наличии
Кольца насадочные (кольца Рашига), предназначены для применения в качестве насадки в насадочных абсорберах. Кольца изготавливаются из вторичного фторопласта-4 и обладают рядом приемуществ: -высокой стойкостью к агрессивным средам; -малым удельным весом; -стойкостью к ударным нагрузкам по…
Группа: Арматура футерованная
В наличии
кольцо фторопластовое, предназначено для окантовки прокладки ГБЦ КАМАЗГруппа: Арматура футерованная
В наличии
кольцо фторопластовое предназначено для окантовки прокладки ГБЦ 245 двигателя МТЗ
Группа: Арматура футерованная
В наличии
кольцо фторопластовое предназначено для окантовки прокладки ГБЦ дизельных двигателей ЯМЗ
Группа: Арматура футерованная
В наличии
УПЛОТНЕНИЯ ИЗ ФТОРОПЛАСТА-4 И КОМПОЗИЦИЙ НА ЕГО ОСНОВЕ Изделия из Ф-4 и композиционных материалов применяются в химической, нефтехимической и нефтеперерабатывающей промышленности типов: НД, НК, АДК, ГП, ДАОН, ГМ и для ремонта насосных и компрессорных установок Изделия из фторопластовых…
Группа: Арматура футерованная
В наличии
Переход футерованный фторопластом ETFE
Группа: Арматура футерованная
В наличии
Группа: Арматура футерованная
В наличии
Тройник Ду 600 мм, футерованный ETFE
Группа: Арматура футерованная
ftoroplast-mito-pkp.all.biz
Футерованная трубопроводная арматура и насосное оборудование от компании АДЛ
1 Февраля 2011
Компания АДЛ сообщает о начале поставок в Россию футерованной трубопроводной арматуры Swissfluid (Швейцария), а также насосов CDR (Италия). Поставки осуществляются на основании заключенных эксклюзивных соглашений о сотрудничестве с указанными выше производителями.
Благодаря многообразию применяемых материалов, особенностям конструктивного исполнения, трубопроводная арматура, насосы способны работать с большинством коррозионных, легко воспламеняемых, агрессивных, взрывоопасных сред, включая среды с повышенной плотностью.
На сегодняшний момент Компания АДЛ получила необходимые разрешительные документы для начала поставок футерованной трубопроводной арматуры и насосов в технологические процессы, таких отраслей промышленности как химическая, нефтяная, газовая, нефтехимическая, фармацевтическая, пищевая, металлургическая и других.
Трубопроводная арматура Swissfluid включает широкий спектр мембранных и обратных клапанов, дисковых поворотных затворов, шаровых и пробковых кранов, фильтров, а также различных аксессуаров для трубопроводов. Все вышеперечисленное оборудование поставляется в диапазоне диаметров от DN 15 до 1100 мм, на давления от 1 мбар до 40 бар и температуры от −50 до +300оС.
Что же касается насосного оборудования, то компания CDR вот уже более 40 лет производит центробежные насосы из нержавеющей стали, а также футерованные центробежные насосы. В зависимости от характеристик и особенностей перекачиваемой среды насосы поставляются с механическим торцевым уплотнением или с магнитной муфтой.
Основное отличие центробежных насосов с магнитной муфтой заключается в абсолютно герметичной конструкции, что позволяет исключить появление протечек, обеспечить эффективное перекачивание опасных сред, гарантировать безопасную работу персонала, а также сохранение высокой эффективности технологического процесса и качества перекачиваемых продуктов.
Центробежные насосы CDR из нержавеющей стали обеспечивают производительность до 320 м3/ч и напор до 160 м. Предназначены для перекачки жидкостей в температурном диапазоне от −100 до +320оС. Центробежные футерованные насосы CDR имеют производительность до 300 м3/ч и напор до 100 м.
Богатый опыт разработки и производства, строгий контроль и 100% тестирование каждого выпускаемого изделия, наряду с безупречной историей эксплуатации футерованного оборудования вышеназванных производителей в мире (Akzo Nobel, Statoil, Bayer, Pfizer, BASF, Degussa и многие другие) позволяют гарантировать качество и безопасность его применения и на российских предприятиях.
Более подробную информацию по линейке футерованного оборудования Компании АДЛ Вы можете найти в техническом каталоге «Оборудование для химически агрессивных сред: футерованная трубопроводная арматура, насосы» на сайте www.adl.ru.
