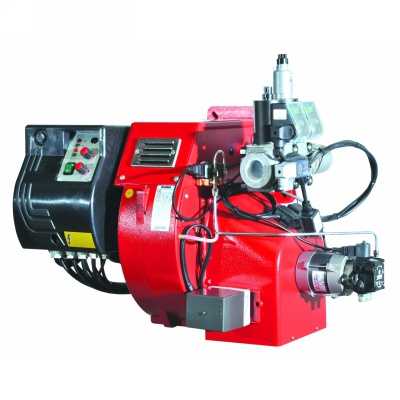

Комбинированные горелки Ecoflam серии MULTICALOR
Технические данные
Тепловая мощность min
Тепловая мощность max
Расход min
Расход max
Электропитание
Moщнocть двигателя
Модификация
кВт
ккал/ч*1000
кВт
ккал/ч*1000
кг/ч
кг/ч
B
кВт
DUAL 4 P
100
86
200
172
8,4
16,9
230/400
0,25
P
DUAL 5 P
110
95
345
297
9,3
29,1
230/400
0,25
P
MULTICALOR 35.1
MULTICALOR 45.1
MULTICALOR 45
190
163
500
430
16
42,2
230/400
0,55
PAB
MULTICALOR 45
120
103
500
430
10,1
42,2
230/400
0,55
PR/PAB
MULTICALOR 70
250
215
700
602
21
59
230/400
0,74
PAB
MULTICALOR 70
190
163
700
602
16
59
230/400
0,74
PR/AB
MULTICALOR 100
300
258
1000
860
25,3
84,3
230/400
1,1
PAB
MULTICALOR 100
200
172
1000
860
16,9
84,3
230/400
1,1
PR/AB
MULTICALOR 140
400
344
1300
1118
33,1
110
230/400
2,2
PAB
MULTICALOR 140
250
215
1300
1118
21,1
110
230/400
2,2
PR/AB
MULTICALOR 170.1
342
295
1770
1526
29
150
230/400
3
PAB – PR/AB
MULTICALOR 200.1
414
357
2150
1854
35
182
230/400
4
PAB – PR/AB
MULTICALOR 300.1
630
543
3000
2586
53
253
230/400
5,5
PR/PR
MULTICALOR 400.1
875
754
3900
3362
74
330
230/400
7,5
PR/PR
MULTICALOR 500.1
1200
1035
5000
4310
101
423
230/400
11
PR/PR
MULTICALOR 600.1
1500
1290
5800
5000
126
490
230/400
15
PR/PR
MULTICALOR 700.1
1500
1290
7500
6465
126
634
230/400
15
PR/PR
MULTICALOR 800.1
2000
1724
8500
7328
169
718
230/400
18,5
PR/PR
MULTICALOR 1000.1
2500
2155
10500
9052
211
887
230/400
22
PR/PR
MULTICALOR 1200.1
2700
2328
13000
11207
228
1099
230/400
37
PR/PR
MULTICALOR 1500.1
3690
3181
15000
12931
312
1268
230/400
45
PR/PR
MULTICALOR 1800.1
4000
3448
17000
14655
338
1437
230/400
55
PR/PR
Характеристики
Алюминиевый корпус для моделей вплоть до MULTICALOR 200.1,а начиная с модели 300.1 – стальной, со встроенной панелью управления
Регулируемая огневая голова, предназначенная для работы с двумя типами топлива, упрощает наладку горелки для работы в сочетании с различными камерами сгорания
Двухступенчатые горелки с электроприводом воздушной заслонки и интегрированной системой регулировки расхода воздуха, газа и дизельного топлива, модели от MULTICALOR 35.1 до MULTICALOR 200.1- с двумя форсунками
Система пропорционального регулирования расхода воздуха, газа и дизтоплива с двумя регулировочными лекалами изменяемой геометрии для моделей PR (с плавным переходом с малого на большое горение) и MD (с модуляцией мощности)
Начиная с модели MULTICALOR 700.1, в исполнении PR и MD, реализован контур циркуляции топлива в огневой головке (дополнительный электромагнитный клапан перекрывает подачу топлива непосредственно у форсунок)
Стандартная модель с ручным переключением ступеней мощности. С автоматическим переключением – по отдельному заказу. Коммутирующая автоматическая аппаратура работает по давлению газа либо по команде таймера
Отдельная газовая рампа (подбираемая в зависимости от входного давления газа) легко монтируется на корпус горелки. В корпус горелки включена запальная газовая горелка с отдельной линией подачи газа
Специальное исполнение и конфигурация по запросу для определенных видов применения и характеристик топлива
Двухблочное исполнение DUOBLOCK и электронное управление доступны по запросу для определенных значений выходной мощности с целью обеспечения соответствие условиям работы в составе котла или промышленной установки
Обозначение
Типоразмер
MULTICALOR 300.1
300 кг/ч – 3000 кВт
Выбросы
LN – Low NOx
Low NOx класс 3 – газ по EN676 (<80 мг/кВтч)
–
Стандарт класс 2 – газ по EN676 (<120 мг/кВтч)
Вид регулирования
P
одноступенчатая плавный пуск
PR/PAB
плавно-двухступенчатая механическая газ / двухступенчатая ж.т.
PR/PR
плавно-двухступенчатая механическая газ / плавно-двухступенчатая механическая ж.т.
Тип головы
TC
Короткая огневая головка
TL
Длинная огневая головка
Список всех модификаций:
ekoflam.ru
References – Ecoflam Bruciatori S.p.A.
Установка для производства сухого молока
Теплоэлектростанция
Мебельная промышленность
Установка для производства глицерина
www.ecoflam-burners.com
Запчасти для горелок Ecoflam Oilflam 1000.1 PR/MD
Газовые горелки Ecoflam
Газовые горелки Ecoflam серии BLU
Газовые горелки Ecoflam серии MAX GAS
Дизельные горелки Ecoflam
Дизельные горелки Ecoflam серии MAX
Дизельные горелки Ecoflam серии MAIOR
Мазутные горелки Ecoflam
Мазутные горелки Ecoflam серии MAXFLAM
Мазутные горелки Ecoflam серии OILFLAM
Горелки Ecoflam газ/дизель серии MULTICALOR
Горелки Ecoflam газ/мазут серии MULTIFLAM
Запчасти для горелок Ecoflam
Списки запчастей
Запчасти для горелок Ecoflam BLU 350.1 PR
Запчасти для горелок Ecoflam BLU 400.1 PR
Запчасти для горелок Ecoflam BLU 500.1 P AB Low Nox
Запчасти для горелок Ecoflam BLU 500.1 P Low Nox
Запчасти для горелок Ecoflam BLU 500.1 PAB
Запчасти для горелок Ecoflam BLU 500.1 PR
Запчасти для горелок Ecoflam BLU 500.1 PR Low NOx
Запчасти для горелок Ecoflam BLU 500.1 PR SW
Запчасти для горелок Ecoflam BLU 700.1 P AB Low Nox
Запчасти для горелок Ecoflam BLU 700.1 P Low Nox
Запчасти для горелок Ecoflam BLU 700.1 PAB
Запчасти для горелок Ecoflam BLU 700.1 PR
Запчасти для горелок Ecoflam BLU 700.1 PR Low NOx
Запчасти для горелок Ecoflam BLU 700.1 PR SW
Запчасти для горелок Ecoflam BLU 1000.1 P AB Low Nox
Запчасти для горелок Ecoflam BLU 1000.1 PAB
Запчасти для горелок Ecoflam BLU 1000.1 PR
Запчасти для горелок Ecoflam BLU 1000.1 PR Low NOx
Запчасти для горелок Ecoflam BLU 1000.1 PR SW
Запчасти для горелок Ecoflam BLU 1200.1 P AB Low Nox
Запчасти для горелок Ecoflam BLU 1200.1 PAB
Запчасти для горелок Ecoflam BLU 1200.1 PR
Запчасти для горелок Ecoflam BLU 1200.1 PR Low NOx
Запчасти для горелок Ecoflam BLU 1200.1 PR SW
Запчасти для горелок Ecoflam BLU 1500.1 P AB
Запчасти для горелок Ecoflam BLU 1500.1 PR
Запчасти для горелок Ecoflam BLU 1700.1 P AB
Запчасти для горелок Ecoflam BLU 1700.1 PR
Запчасти для горелок Ecoflam BLU 2000.1 P AB
Запчасти для горелок Ecoflam BLU 2000.1 PR
Запчасти для горелок Ecoflam BLU 3000.1 PR
Запчасти для горелок Ecoflam BLU 4000.1 PR
Запчасти для горелок Ecoflam BLU 7000.1 MD LMV
Запчасти для горелок Ecoflam BLU 7000.1 PR
Запчасти для горелок Ecoflam BLU 8000.1 MD LMV
Запчасти для горелок Ecoflam BLU 8000.1 PR
Запчасти для горелок Ecoflam BLU 10000.1 MD LMV
Запчасти для горелок Ecoflam BLU 10000.1 PR
Запчасти для горелок Ecoflam BLU 12000.1 MD LMV
Запчасти для горелок Ecoflam BLU 12000.1 PR
Запчасти для горелок Ecoflam Maior P 15 AB
Запчасти для горелок Ecoflam Maior P 25 AB
Запчасти для горелок Ecoflam Maior P 35 AB
Запчасти для горелок Ecoflam Maior P 45 AB
Запчасти для горелок Ecoflam Maior P 45 AB HS
Запчасти для горелок Ecoflam Maior P 45 PR MD
Запчасти для горелок Ecoflam Maior P 45 PR SW
Запчасти для горелок Ecoflam Maior P 60 AB
Запчасти для горелок Ecoflam Maior P 60 AB HS
Запчасти для горелок Ecoflam Maior P 60 PR MD
Запчасти для горелок Ecoflam Maior P 60 PR SW
Запчасти для горелок Ecoflam Maior P 80 AB
Запчасти для горелок Ecoflam Maior P 80 AB HS
Запчасти для горелок Ecoflam Maior P 80 PR MD
Запчасти для горелок Ecoflam Maior P 80 PR SW
Запчасти для горелок Ecoflam Maior P 120 AB
Запчасти для горелок Ecoflam Maior P 120 AB HS
Запчасти для горелок Ecoflam Maior P 120 PR
Запчасти для горелок Ecoflam Maior P 120 PR SW
Запчасти для горелок Ecoflam Maior P 300 PR MD
Запчасти для горелок Ecoflam Maior P 300.1 AB
Запчасти для горелок Ecoflam Maior P 400 PR MD
Запчасти для горелок Ecoflam Maior P 400.1 AB
Запчасти для горелок Ecoflam Maior P 400.1 AB
Запчасти для горелок Ecoflam Maior P 700.1 PR
Запчасти для горелок Ecoflam Maior P 700.1 PR MD
Запчасти для горелок Ecoflam Maior P 1200.1 PR
Запчасти для горелок Ecoflam Maior P 1200.1 PR MD
Запчасти для горелок Ecoflam Max 1
Запчасти для горелок Ecoflam Max 1 Low NOx
Запчасти для горелок Ecoflam Max 4
Запчасти для горелок Ecoflam Max 4 HT
Запчасти для горелок Ecoflam Max 4 Low NOx
Запчасти для горелок Ecoflam Max 8
Запчасти для горелок Ecoflam Max 8 HT
Запчасти для горелок Ecoflam Max 12
Запчасти для горелок Ecoflam Max 12 HT
Запчасти для горелок Ecoflam Max 15
Запчасти для горелок Ecoflam Max 20
Запчасти для горелок Ecoflam Max 30
Запчасти для горелок Ecoflam Max P 35 AB HS
Запчасти для горелок Ecoflam Max P 45 AB HS
Запчасти для горелок Ecoflam Max Gas 40 P
Запчасти для горелок Ecoflam Max Gas 70 P
Запчасти для горелок Ecoflam Max Gas 70 P AB
Запчасти для горелок Ecoflam Max Gas 105 P
Запчасти для горелок Ecoflam Max Gas 105 P AB
Запчасти для горелок Ecoflam Max Gas 120 P
Запчасти для горелок Ecoflam Max Gas 120 P AB
Запчасти для горелок Ecoflam Max Gas 170 P AB
Запчасти для горелок Ecoflam Max Gas 250 PAB
Запчасти для горелок Ecoflam Max Gas 350 P
Запчасти для горелок Ecoflam Max Gas 350 P AB
Запчасти для горелок Ecoflam Max Gas 350 PR
Запчасти для горелок Ecoflam Max Gas 500 P
Запчасти для горелок Ecoflam Max Gas 500 P AB
Запчасти для горелок Ecoflam Max Gas 500 PR
Запчасти для горелок Ecoflam Maxflam D 10
Запчасти для горелок Ecoflam Maxflam D 20
Запчасти для горелок Ecoflam Maxflam 30 AB
Запчасти для горелок Ecoflam Maxflam 50 AB
Запчасти для горелок Ecoflam Multicalor 45 PR MD
Запчасти для горелок Ecoflam Multicalor 70 PR MD
Запчасти для горелок Ecoflam Multicalor 100 PR MD
Запчасти для горелок Ecoflam Multicalor 140 PR MD
Запчасти для горелок Ecoflam Multicalor 170.1 AB
Запчасти для горелок Ecoflam Multicalor 170.1 P AB
Запчасти для горелок Ecoflam Multicalor 170.1 PR
Запчасти для горелок Ecoflam Multicalor 200.1 AB
Запчасти для горелок Ecoflam Multicalor 200.1 P AB
Запчасти для горелок Ecoflam Multicalor 200.1 PR
Запчасти для горелок Ecoflam Multicalor 300.1 PR/AB
Запчасти для горелок Ecoflam Multicalor 400.1 PR/AB
Запчасти для горелок Ecoflam Multicalor 2000.1 MD TS LMV
Запчасти для горелок Ecoflam Multiflam 170.1 AB/AB
Запчасти для горелок Ecoflam Multiflam 200.1 AB/AB
Запчасти для горелок Ecoflam Multiflam 300.1 PR MD
Запчасти для горелок Ecoflam Multiflam 400.1 PR MD
Запчасти для горелок Ecoflam Oilflam 50.1 AB
Запчасти для горелок Ecoflam Oilflam 50.1 PR/MD
Запчасти для горелок Ecoflam Oilflam 80.1 AB
Запчасти для горелок Ecoflam Oilflam 80.1 PR/MD
Запчасти для горелок Ecoflam Oilflam 120.1 AB
Запчасти для горелок Ecoflam Oilflam 120.1 PR/MD
Запчасти для горелок Ecoflam Oilflam 170.1 AB
Запчасти для горелок Ecoflam Oilflam 170.1 PR/MD
Запчасти для горелок Ecoflam Oilflam 200.1 AB
Запчасти для горелок Ecoflam Oilflam 200.1 PR/MD
Запчасти для горелок Ecoflam Oilflam 1000.1 PR/MD
ekoflam.ru

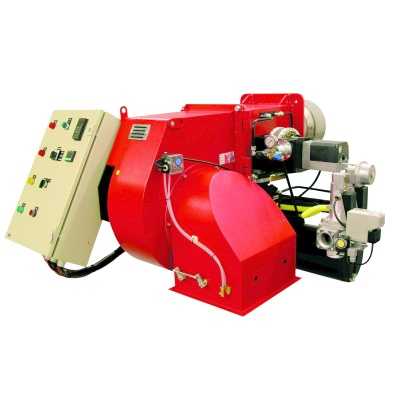

Комбинированные горелки Ecoflam серии MULTIFLAM
Технические данные
Характеристики
Алюминиевый корпус для моделей вплоть до MULTIFLAM 200.1 и стальной, начиная с модели 300.1, со встроенной панелью управления
Регулируемая огневая головка, предназначенная для работы с двумя типами топлива, упрощает наладку горелки для работы в сочетании с различными камерами сгорания
Двухступенчатые горелки с электроприводом воздушной заслонки и интегрированной системой регулировки расхода воздуха, газа и дизельного топлива, с двумя форсунками, дла моделс MULTIFLAM D 200.1
Новая система пропорционального регулирования расхода воздуха, газа и дизтоплива с двумя регулировочными лекалами изменяемой геометрии для моделей PR (с плавным переходом с малого на большое горение) и MD (с модуляцией мощности)
Начиная с модели MULTIFLAM D 700.1., в исполнении PR и MD, реализован контур циркуляции топлива в огневой головке (дополнительный электромагнитный клапан перекрывает подачу топлива непосредственно у форсунок)
Для предупреждения засорения форсунки, начиная с модели MULTIFLAM D 300.1, после узла разогрева топлива устанавливается самоочищающийся фильтр
Стандартная модель с ручным переключением ступеней мощности. С автоматическим переключением – по отдельному заказу. Коммутирующая автоматическая аппаратура работает по давлению газа либо по команде таймера
Отдельная газовая рампа (подбираемая в зависимости от входного давления газа) легко монтируется на корпус горелки. В корпус горелки включена запальная газовая горелка с отдельной линией подачи газа
Специальное исполнение и конфигурация по запросу для определенных видов применения и характеристик топлива
Двухблочное исполнение DUOBLOCK и электронное управление доступны по запросу для определенных значений выходной мощности с целью обеспечения соответствие условиям работы в составе котла или промышленной установки
плавно-двухступенчатая с механическим регулированием
Тип головы
TC
короткая огневая головка
TL
Длинная огневая головка
Модульная система поставок
CB: укомплектованная горелка
KIT & ACS: комплекты и принадлежности согласно местным правилам монтажа
Характеристики
В горелках серий MAXFLAM и OILFLAM может сжигаться мазут с вязкостью до 50° E при 50° C; возможна также работа на мазуте с низкой вязкостью, когда нагреватель подаваемого топлива отключается
Все горелки отличаются универсальностью и могут использоваться как на гражданских, так и промышленных объектах
Корпус из алюминия для моделей вплоть до OILFLAM 200.1 с встроенным пультом управления, а начиная с модели OILFLAM 300.1 – из стали, как со встроенным пультом, укомплектованным аппаратурой управления нагревательными элементами для разогрева топлива, так и без пульта
Регулируемая огневая головка упрощает регулировку горелки для работы с различными камерами сгорания
Двухступенчатые горелки с электроприводом воздушной заслонки и двумя форсунками, начиная с OILFLAM 50,1 до OILFLAM 400.1
В моделях исполнения PR и MD реализован контур циркуляции топлива в огневой головке (дополнительный электромагнитный клапан перекрывает подачу топлива непосредственно у форсунок)
Пульт управления комплектуется электронным терморегулятором, предназначенным для обеспечения постоянной температуры топлива, начиная с модели OILFLAM 300.1
Для предупреждения засорения форсунки, начиная с модели OILFLAM 300.1, после узла разогрева топлива устанавливается самоочищающийся фильтр
Закольцованный нагнетательный контур “RING” для систем подготовки мазута: разработка, поставка (по запросу)
Двухблочное исполнение DUOBLOCK и электронное управление доступны по запросу для определенных значений выходной мощности с целью обеспечения соответствие условиям работы в составе котла или промышленной установки.
Список всех модификаций:
ekoflam.ru

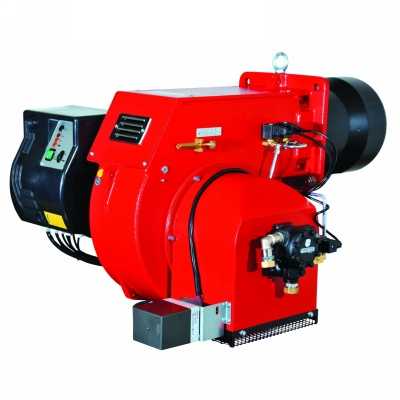

Дизельные горелки Ecoflam серии MAIOR
Технические данные
Тепловая мощность min
Тепловая мощность max
Расход min
Расход max
Электропитание
Moщнocть двигателя
Модификация
кВт
ккал/ч*1000
кВт
ккал/ч*1000
кг/ч
кг/ч
В
кВт
MAIOR P 60
415
350
710
600
35
60
230/400
0,7
PAB
MAIOR P 80
474
400
949
800
40
80
230/400
1,1
PAB
MAIOR P 120
830
700
1423
1200
70
120
230/400
2,2
PAB
MAIOR P 150.1
592
510
1780
1530
50
150
230/400
3
PAB
MAIOR P 200.1
710
612
2372
2040
60
200
230/400
4
PAB
MAIOR P 300.1
1000
867
3000
2586
85
250
230/400
7,5
PAB – PR
MAIOR P 400.1
1300
1128
3900
3362
110
350
230/400
9
PAB – PR
MAIOR P 500.1
1578
1369
5000
4310
134
422
230/400
11
PR
MAIOR P 600.1
1795
1557
5800
5000
153
490
230/400
15
PR
MAIOR P 700.1
2417
2096
7500
6465
205
634
230/400
15
PR
MAIOR P 800.1
2750
2385
8500
7328
234
718
230/400
18,5
PR
MAIOR P 1000.1
3300
2862
10500
9052
281
887
230/400
22
PR
MAIOR P 1200.1
4367
3788
12500
10776
371
1056
230/400
37
PR
MAIOR P 1500.1
5000
4310
15000
12931
422
1268
230/400
45
PR
MAIOR P 1800.1
5700
4914
17000
14655
482
1437
230/400
55
PR
Модульная система поставок
CB: укомплектованная горелка
KIT & ACS: комплекты и принадлежности для монтажа согласно местным нормам
Характеристики
Все горелки отличаются универсальностью и могут использоваться как на гражданских, так и промышленных объектах
Алюминиевый корпус для моделей вплоть до MAIOR P 200.1 и стальной, начиная с модели P 300.1, со встроенной панелью управления
Двухступенчатые горелки с гидро- или электроприводом воздушной заслонки до P 400.1
Начиная с модели MAIOR P 700.1, в исполнении PR и MD, реализован контур циркуляции топлива в огневой головке. Дополнительный эл. маг. клапан перекрывает подачу топлива непосредственно у форсунок
Регулируемая огневая головка упрощает регулировку горелки для работы с различными камерами сгорания
Модели с модуляцией мощности оборудуются PID-регулятором с цифровым дисплеем, на котором отображаются фактические значения параметров. Имеется возможность изменения значений уставки
Двухблочное исполнение DUOBLOCK и электронное управление доступны по запросу для определенных значений выходной мощности с целью обеспечения соответствие условиям работы в составе котла или промышленной установки
Ecoflam предлагает типоряд горелок с электронной системой управления мощностью от 2 МВт до 17 МВт в моноблочном и до 25 МВт в двухблочном исполнении с панелью управления, встроенной в горелку или, по запросу, с отдельным шкафом управления
Обозначение
Типоразмер
MAIOR 120
120 кг/ч
Вид регулирования
P 120 AB
двухступенчатая ж.т. 120 кг/ч плавный пуск
P 120 AB HS
двухступенчатая ж.т. гидравлическая система 25 кг/ч плавный пуск
PR
плавно-двухступенчатая с механическим регулированием
E
двухступенчатая модулируемая с электронным регулированием
