Гибкие полимерные трубы – Полимерные трубы – их виды и характеристики, достоинства и недостатки, а так же узнаем, подходят они для водоснабжения и канализации или нет

применение, разновидности и их характеристики, инструкция по монтажу

В период эксплуатации какого-либо помещения, в первую очередь, жилого, обязательно наступает момент проведения ремонта. Довольно часто ремонт затрагивает и смену коммуникаций. Помимо этого, возведение новых строений не может обойтись без прокладки водопровода и прочих коммуникаций. Мастера нередко сталкиваются с проблемой, когда проложить водопроводную трубу нет никакой возможности. Именно в таких ситуациях на помощь приходят гибкие трубы для водопровода. С их помощью не составит труда проложить коммуникации на сложных участках, так как их структура позволяет легко обогнуть любое препятствие. Соединение подобных элементов в систему осуществляется посредством фитингов.

В первую очередь, следует разобраться в том, что же собой представляют гибкие трубы. В большинстве случаев гибкими называют изделия из пластика, однако сегодня в продаже можно также встретить и металлопластиковые трубы, не исключением будут изделия из стали.

В основном, гибкие изделия имеют специальное покрытие, что делает их теплоизоляционными. Транспортировка таких элементов крайне удобна, так как их продажа осуществляется в бухтах.

Еще одно положительное свойство данного элемента водопровода заключается в его легком монтаже, поскольку не требует никаких специальных умений и подготовительных работ.

Области применения

Применение гибких труб в прокладке коммуникаций сегодня встречается практически повсеместно. Практически не существует области, где бы такие трубы не могли быть использованы. Среди основных же направлений стоит выделить:

• систему водоснабжения. В данном случае гибкий водопровод подходит идеально, как для холодного обеспечения водой, так и для горячего, за счет улучшенных технических характеристик путем нанесения специального теплоизоляционного слоя;
• прокладку каналов коммуникации. Нередко можно встретить кабели, спрятанные внутрь гибких трубок. Таким образом, нет нужды переживать за сохранность проводов, так как они надежно защищены от внешнего воздействия. Прокладывание коммуникаций в городе зачастую осуществляется при помощи стальных гибких трубок, так как они обладают наибольшей прочностью;
• систему газоснабжения;
• систему вентиляции;
• систему теплоснабжения;

  Гибкие трубы

• систему кондиционирования;
• систему дымоотведения и другие.

Особенности

Гибкие трубы, вне зависимости от материала их исполнения, наделены целым рядом особенностей. Разумеется, они являются настоящим спасением при прокладке или замене труб на сложных участках. Главное преимущество такого трубопровода над остальными – возможность сгибать его под любыми углами. Трубопровод, собранный из таких элементов, полностью защищен от появления коррозии. Само собой, пластиковые изделия вообще не подвергаются образованию ржавчины, стальные же изделия покрыты антикоррозийными составами.

Помимо прочего, как было отмечено выше, гибкие трубки универсальны, так как способны выдержать не только напор холодной воды, но и отлично справятся с поставкой горячей воды. Еще одно преимущество таких изделий состоит в их сопротивлении гидроударам. Говоря о практическом применении, следует сказать, что гибкие элементы водопровода легко позволяют включить в систему стиральную машину или же посудомоечную, подход к которым зачастую довольно сложен. С помощью гибких труб легко утеплить пол, обеспечив дом системой «теплого пола».

Полипропиленовые трубы

Полипропиленовые гибкие трубы

Среди общего числа гибких трубопроводов особую популярность получили варианты из полипропилена. Почему уже их популярность так велика? В этом нет ничего удивительного, полипропилен с теплоизоляционным покрытием способен справляться с высоким давлением до 10 атмосфер, при этом кратковременное давление может достигать и 13 атмосфер. При этом теплоноситель, содержащийся в трубах, может достигать температуры в 95 градусов по Цельсию. В данном случае переживать о возможных разрушениях полипропилена не стоит, так как он спокойно переносит такие показатели, сохраняя свои теплоизоляционные свойства.

Водопровод, состоящий из таких элементов, не несет в себе никакой опасности для людей, поскольку при протекании через него воды высокой температуры пластик не выделяет никаких вредных веществ. Благодаря этому, человеку не о чем беспокоиться. Стоит сказать, что минимальный радиус гиба трубы из полипропилена не позволяет свернуть ее в бухту, поэтому участки трубы продаются отрезками по 4 метра.

Монтаж

Прежде чем производить монтажные работы, нужно предварительно обеспечить себя необходимыми инструментами. Для создания полипропиленового водопровода из гибких труб требуются специальные ножницы и сварочный аппарат. Как правильно согнуть трубу? Важно помнить, что при прокладке труб необходимо следить за тем, чтобы труба не изгибалась, иначе для потока воды будет создано препятствие, и напор со временем повредит трубу.

Приобретение гибких труб

Ножницы при монтаже необходимы, так как с их помощью удается производить ровный разрез труб в необходимых местах. Однако существуют моменты, когда ножниц под рукой не оказывается. В этом случае рекомендуется прибегнуть к помощи ножовки. Важно, чтобы она имела мелкие острые зубчики. При использовании ножовки следует срез зачищать, чтобы устранить заусенцы.

Соединительные работы отрезков труб между собой не могут быть проведены без сварочного аппарата. Помимо этого, необходимо приобрести подходящие фитинги. Они служат для соединения участков, которые закрепляются при помощи сварки.

Трубы ПВХ

Как и полипропиленовые трубы, сегодня очень популярны гибкие трубы для водопровода, сделанные из ПВХ. Они в основном встречаются при прокладке горячего водоснабжения. Отличительная особенность таких труб состоит в их жесткости. Существует мнение, что ПВХ под воздействием высоких температур выделяют яд. Данное мнение верно, однако имеется поправка. Яд выделяется при высоких температурах – от 400 градусов. Исходя из этого, в бытовых условиях они абсолютно безопасны.

Для монтажа таких изделий необходим ряд инструментов:

1. ножницы;
2. наждачная бумага;
3. клей;

   Инструменты для монтажа гибких труб

4. очиститель;
5. кисть.

Процесс монтажа водопровода из ПВХ осуществляется путем склеивания отдельных его элементов. Как и в случае с полипропиленом, после разреза трубы край следует обработать наждачкой. После обработки наждачной бумагой торец трубы очищается посредством очистителя. Это средство размягчает верхний слой изделия, способствуя лучшему проникновению клея.

По завершении подготовительных работ внутренняя поверхность фитинга и внешняя трубы обрабатываются клеем. Далее труба погружается в фитинг примерно на 2/3 и проворачивается на четверть окружности по часовой стрелке. Такая процедура необходима для равномерного распределения клеевого состава. Как и при прочих склеиваниях, соединяемые элементы должны быть сильно сжаты на протяжении половины или одной минуты для лучшей фиксации.

Применяемый при монтаже клей обладает определенными свойствами. При нанесении на поверхность труб и фитингов он несколько растворяет их поверхность. Благодаря этому растворенное вещество, смешиваясь, превращается в однородную массу, которая добавляет дополнительной прочности конструкции при застывании. Как показали исследования, такое соединение ничем не отличается от цельного элемента ПВХ.

Стальные трубы

Среди всех материалов сталь является наиболее прочной и долговечной. Помимо этого, в вопросе, какие трубы хорошо гнутся, она является безоговорочным победителем. Нержавеющая сталь, из которой изготавливаются такие трубы, отлично противостоит образованию коррозии и ржавчины, справляется с агрессивными веществами, и разумеется, является экологически чистым материалом. Стоит отметить, что такой водопровод является самым дорогим, но при этом – наиболее надежным.

Стальные гибкие трубы имеют самый долгий эксплуатационный срок, который может превысить показатель в 100 лет. Трубы из стали выдерживают температурные перепады, сохраняют свою форму и не теряют свойств и качеств. Монтаж водопроводной системы из таких элементов осуществляется посредством применения стальных фитингов и герметизирующих материалов. Из инструментов мастеру понадобятся лишь два разводных ключа и герметик, которые имеются в каждом сантехническом магазине.

aqua-sovet.ru

Гибкие полимерно-металлические трубы и все о данной продукции

Проект, поставка, строительно-монтажные работы и обслуживание



Конструкция гибких труб (ГПМТ) «Поликорд»

представляет собой многослойную систему, включающую в себя слои из полимерной камеры, высокопрочной стальной ленты, полипропиленовых нитей и ленты ПВХ, построена с дублированием функциональных свойств, что делает её устойчивой к перепаду температур, динамике потока транспортируемой жидкости, подвижкам грунтов, транспортным и монтажным нагрузкам и даже к механическим повреждениям.





Решение проблемы с соединительными элементами



Гибкие полимерно-металлические трубы поставляются  заказчику с установленными концевыми соединениями.  Каждая секция гибкой трубы испытывается на полуторакратное рабочее давление и принимается сменным мастером и инженером по качеству.





Концевые соединения фланцевого типа..  Секции гибких полимерно-металлических труб (ГПМТ) соединяются между собой посредством фланцев, а с трубопроводной и скважинной арматурой – посредством переходников фланцевого типа.  Предприятие «Реммаш-Сервис» по  заказу поставляет ответные фланцы и другую присоединительную арматуру.





При использовании гибких труб «Реммаш-Сервис» объемы строительно-монтажных работ сокращаются  до 50%. Один километр гибкого трубопровода монтируется за 5…8 часов, чему способствуют большая строительная длина секций,  их  гибкость  и  малый  радиус  изгиба.  Прокладка гибких труб сводится к их сматыванию с отдающих устройств в траншею, или непосредственно на грунт, и затяжке шпилек фланцевых соединений. При этом полностью исключаются любые подгоночные, сварочные и изоляционные работы.





Ремонтопригодность



Гибкие полимерно-металлические трубы ремонтопригодны в полевых условиях,   что подтверждается имеющейся практикой устранения  механических повреждений гибких труб дорожной или строительной техникой, или  вызванными грубыми нарушениями правил монтажа гибких труб, например односторонним  захватом  за концевое соединение гибкой трубы.



Ремонт гибких труб может производиться в широком диапазоне  температур окружающего воздуха.  Так, например,  на Самотлорском месторождении ОАО «Черногорнефть»,  ремонт гибкой трубы,  получившей механическое повреждение ковшом экскаватора,  производился при температуре воздуха минус 26  ºС,  а  в ПО «Каспморнефтегаз» ремонт  вертикальной части трубопровода из гибкой трубы, смятой плавучим судном, производился при температуре окружающего воздуха плюс 42  ºС в тени.





Ремонт гибкой трубы (ГПМТ) заключается в вырезании дефектного участка трубопровода, установки по концам трубопровода концевых соединений и установка взамен дефектного участка гибкой вставки, оснащенной концевыми соединениями.  Предприятие «Реммаш-Сервис» по заказу поставляет как концевые соединения, так и гибкие вставки, которые также, как и  длинномерные секции гибких труб,  испытываются на полуторакратное рабочее давление и принимаются инженером по качеству.





Особое внимание ООО «Реммаш-Сервис» уделяет качеству выпускаемой продукции



Каждая секция труб проходит опрессовку путем проведения гидравлических испытаний равных 1,6 кратному рабочему давлению. После успешного проведенного испытания на каждую секцию составляется паспорт.



Каждая секция маркируется:

1. Год изготовления
2. Номер секции
3. Условный внутренний диаметр
4. Длина секции
5. Рабочее давление



Основные направления развития полимерных трубопроводных систем «Поликорд»



Внедрение систем по механизации  работ при монтаже трубопроводов, позволяющих производить как размотку, так и смотку трубы, а также подогрев секций трубы при низких температурах



Устройство по очистке стенок трубы от отложений смол и парафинов.



Использование внутренних камер, способных выдерживать температурные режимы до 100 градусов и выше.



Изготовление полимерных труб от 150 мм и выше.



Разработка и внедрение полимерных труб  для обустройства  морских и шельфовых месторождений.





remmash-service.ru

Трубы для отопления гибкие




Пластиковые трубы для отопления, пвх и гибкие полимерные трубы

Ни одна отопительная система не сможет полноценно работать без такого элемента, как трубы. Они для системы – как вены и артерии для человека. Именно поэтому к выбору труб, которые в дальнейшем будут использоваться для создания отопительной системы, следует подходить максимально внимательно. В последнее время все чаще при монтаже используются пластиковые трубы для отопления. Они могут быть двух видов – полипропиленовые и металлопластиковые. Разумеется, каждое пластиковое отопление имеет как свои преимущества, так и недостатки. Рассмотрим их детальнее.

Пластиковые трубы для отопления

Как становится понятно из названия, металлопластиковая труба – это та, которая сделана не только из пластика, но еще и их металла. То есть, внутренняя и внешняя стороны пластиковой трубы для отопления выполнены из качественного пластика, и между ними – тонкая прослойка из алюминия. Именно благодаря ей труба выдерживает и высокие температуры, и давление, которое присутствует в системе. На современном рынке представлено три типа металлопластиковых труб: для холодной воды, для горячей, и для отопления. Отзывы о таких трубах – самые разные. Разумеется, все они отличаются по характеристикам и по стоимости. Это могут быть трубы пвх для отопления, трубы ппу для отопления и другие.

Металлопластиковые трубы

«Слабым местом» металлопластиковых труб можно назвать места их соединения. Дело в том, что составление труб выполняется при помощи специальных резьбовых элементов (фитингов), которые дополнены резиновыми прокладками, обеспечивающими герметичность. Но проблема в том, что постоянное воздействие высокой температуры значительно сокращает срок службы таких прокладок. В результате – спустя 2-3 года после установки и начала эксплуатации такую резинку следует менять. В противном случае, в самый неподходящий момент может появиться течь. Это делает недопустимым применение данного соединения в тех отопительных системах, гибкие трубы для отопления которых проложены внутри стен.

Достоинствами металлопластиковых труб можно назвать невысокую стоимость, доступность, гибкость. Кроме того, полимерные трубы для отопления довольно тонкие, что делает их крайне незаметными в интерьере.

Полипропиленовые трубы для отопительных систем

Полипропиленовые трубы в последнее время в отопительных системах используются все чаще. И неудивительно, поскольку количество их достоинств значительно выше, чем количество недостатков. Прежде всего, пластиковые трубы для отопления не соединяются при помощи фитингов с резиновыми прокладками – они спаиваются посредством применения специального оборудования. Это делает отопление пластиковыми трубами более прочным – отсутствие резиновых прокладок значительно уменьшает вероятность возникновения подтекания.

Полипропиленовые трубы для отопления

Еще одним преимуществом полипропиленовых труб является их продолжительный (свыше 40 лет) срок эксплуатации.

Ну и, кроме того, стеклопластиковые трубы для отопления является вполне доступными и по степени распространенности (то есть, их можно купить практически в любом магазине стройматериалов) и по стоимости.

Все эти качества делают пластиковое отопление в частном доме наиболее востребованными при установке отопительных систем. На сегодняшний день на рынке существует несколько типов труб данного вида. Это:

• PN16 и PN25 – эти два типа не применяются в отопительных системах, поскольку имеют достаточно невысокий допустимый предел температуры. То есть, при продолжительном контакте с горячим теплоносителем такая труба может прийти в негодность.
• Композитная труба. Она – идеальное решение для отопительных систем, поскольку прекрасно выдерживает и высокую температуру, и давление. Преимущество композитной трубы состоит в том, что она изготовлена из высококачественного полипропилена с тонкой металлической прослойкой. То есть, по сути – это металлопластиковая труба, в которой использован пропилен.

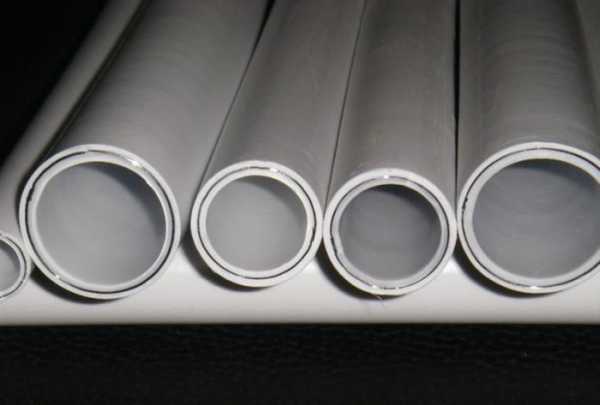

Композитная полипропиленовая труба

То есть, от обычной полипропиленовой трубы композитная отличается наличием металлической вставки, от металлопластиковой – тем, что выполнена из полипропилена. По сути, это своеобразный гибрид. Вместе с тем, такой тип труб прекрасно выдерживает и высокую температуру. И давление – что и делает их наиболее подходящими для отопительных систем.

Композитная труба нередко называется стабилизированной и делится на несколько видов:

• глубоко стабилизированная – то есть, прослойка, которая и делает трубу предельно «выносливой».
• с наружной прослойкой – металл расположен довольно близко к внешнему слою трубы.

Разница в таких тубах есть, и она довольно велика.

Прежде всего, металлическая прослойка в трубах с внешней стабилизацией является скорее недостатком – ведь перед спаиванием трубы на срезах металл следует удалять, поскольку он только мешает сделать шов максимально плотным.

Если же не удалить прослойку, то в дальнейшем труба может расслаиваться – и это приводит к необходимости срочной замены поврежденного участка. Вместе с тем, диаметры пластиковых труб для отопления с глубоко расположенным стабилизационным слоем такой проблемы не имеют – они спаиваются легко и не вздуваются (расслаиваются) в процессе эксплуатации.

В качестве стабилизирующего материала может использоваться алюминий или же стекловолокно. Разумеется, трубы хпвх для отопления с применением второго типа материала являются более дорогостоящими. Вместе с тем, нет особой разницы – ведь оба материала прекрасно справляются с возложенными на них функциями.

Следует отметить, что, несмотря на большое количество положительных качеств, пластмассовые трубы для отопления имеют все же несколько недостатков. Прежде всего, какими бы качественными они не были (и что бы не говорил производитель), но незначительная деформация в процессе эксплуатации все же появляется. Кроме того, полиуретановые трубы для отопления имеют довольно высокий уровень теплопотери. Впрочем, с этим поможет справиться мерилоновый чехол, который нередко используется в том случае, если проводится скрытый монтаж труб отопительной системы. Он значительно снижает теплопотерю и способствует меньшей деформации.

otoplenie-doma.org

Трубы для отопления: краткий обзор материалов и типов разводки

Как может быть разведена отопительная система? Какие материалы в ней могут применяться? Где используются, к примеру, чугунные трубы для отопления?

С некоторыми базовыми понятиями мы попытаемся познакомить читателя в этой статье.

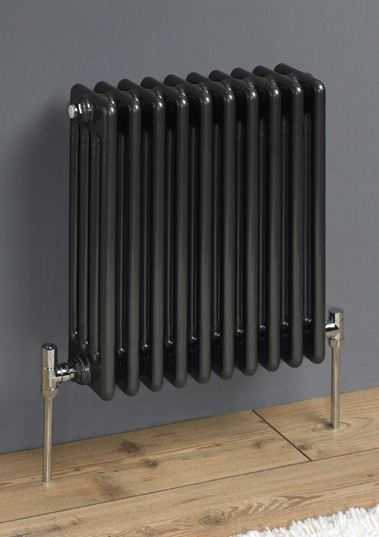

Радиатор — лишь часть отопительной системы. Наша цель — изучить те компоненты, которые обычно спрятаны от глаз зрителя.

Требования

На технические характеристики, которыми должны обладать отопительные трубы, влияют в первую очередь условия их эксплуатации. Давайте выясним, в каких условиях предстоит работать отопительной системе.

Температура

• Для систем центрального отопления она ограничено действующими СНиП. Ни в одной инженерной системе жилого здания температура не может превышать 95 С. В дошкольных учреждениях граница максимальной температуры еще ниже: ни одна труба отопления или батарея не должна нагреваться выше 37 С.

Между тем в реальном мире: при определенных условиях в радиаторы все-таки может попасть теплоноситель в обход камеры смешения в элеваторном узле. Да, это форс-мажор; тем не менее, теоретический максимум, на который желательно рассчитывать склонному к паранойе владельцу квартиры — 140 С.

• В автономных отопительных системах температура обычно не превышает 75 — 80 градусов. Кроме того, имеющие большую протяженность трубы отопления в стяжке могут выполнять функцию водяного теплого пола, для которого и вовсе достаточно 35 градусов.

Давление

• Для водяного центрального отопления нормой в течение отопите

www.teplo-ltd.ru

Производство гибких теплоизолированных трубопроводных систем.

Компания Термафлекс производит широкий ассортимент теплоизолирующих материалов. На сегодняшний день существует два основных направления: Производство трубной и листовой теплоизоляции для внутренних инженерных систем отопления, горячего и холодного водоснабжения, кондиционирования и вентиляции и производство гибких предварительно теплоизолированных трубопроводов Flexalen. Продукция Flexalen выпускается как в виде штанг (на большие диаметры труб от 125 до 225мм), так и в системе гибких труб (диаметры от 16мм до 125мм включительно). Конструкция гибких предварительно изолированных полимерных труб позволяет удачно сочетать высокоэффективную теплоизоляцию и достоинства полимерных трубопроводных систем. В системе Flexalen основу составляют напорные трубы из полибутена – материала, превосходящего по основным параметрам такие широко распространенные полимерные материалы как полиэтилен, полипропилен или сшитый полиэтилен. Полимерные трубы покрываются теплоизоляционным слоем из вспененного газонаполненного полиэтилена. Тепловая изоляция имеет закрытую ячеистую структуру (99% закрытых пор) и не подвержена воздействию влаги. Т.е. даже при прямом контакте с водой не впитывает влагу, сохраняя теплоизоляционные свойства. Сверху на теплоизоляцию экструдируется гофрированный пластиковый кожух, который прочно приваривается к теплоизоляции и обеспечивает защиту от механических воздействий. В результате создается система гибких труб, которая обладает высокой энергоэффективностью и надежностью.

Трубопроводные системы Flexalen широко применяются как при реконструкции муниципальных тепловых сетей и труб горячего водоснабжения, так и в строительстве новых городских зданий и кварталов, индивидуальных жилых домов и при прокладке теплотрасс и построении сетей теплоснабжения и водоснабжения в районах коттеджной застройки. Отличительными особенностями трубопроводных систем Флексален является возможность бесканальной прокладки, сваривания труб высоконадежными соединениями, не требующими обслуживания, отсутствие необходимости устройства компенсаторов, а благодаря гибкости трубопроводов – возможность прокладывать протяженные трассы сложной конфигурации без использования лишних соединительных и угловых элементов.

flexalen-rus.ru

Пластиковые трубы для отопления, пвх и гибкие полимерные трубы

Ни одна отопительная система не сможет полноценно работать без такого элемента, как трубы. Они для системы – как вены и артерии для человека. Именно поэтому к выбору труб, которые в дальнейшем будут использоваться для создания отопительной системы, следует подходить максимально внимательно. В последнее время все чаще при монтаже используются пластиковые трубы для отопления. Они могут быть двух видов – полипропиленовые и металлопластиковые. Разумеется, каждое пластиковое отопление имеет как свои преимущества, так и недостатки. Рассмотрим их детальнее.



Пластиковые трубы для отопления

Металлопластиковые трубы для отопительных систем

Как становится понятно из названия, металлопластиковая труба – это та, которая сделана не только из пластика, но еще и их металла. То есть, внутренняя и внешняя стороны пластиковой трубы для отопления выполнены из качественного пластика, и между ними – тонкая прослойка из алюминия. Именно благодаря ей труба выдерживает и высокие температуры, и давление, которое присутствует в системе. На современном рынке представлено три типа металлопластиковых труб: для холодной воды, для горячей, и для отопления. Отзывы о таких трубах – самые разные. Разумеется, все они отличаются по характеристикам и по стоимости. Это могут быть трубы пвх для отопления, трубы ппу для отопления и другие.



Металлопластиковые трубы

«Слабым местом» металлопластиковых труб можно назвать места их соединения. Дело в том, что составление труб выполняется при помощи специальных резьбовых элементов (фитингов), которые дополнены резиновыми прокладками, обеспечивающими герметичность. Но проблема в том, что постоянное воздействие высокой температуры значительно сокращает срок службы таких прокладок. В результате – спустя 2-3 года после установки и начала эксплуатации такую резинку следует менять. В противном случае, в самый неподходящий момент может появиться течь. Это делает недопустимым применение данного соединения в тех отопительных системах, гибкие трубы для отопления которых проложены внутри стен.

Достоинствами металлопластиковых труб можно назвать невысокую стоимость, доступность, гибкость. Кроме того, полимерные трубы для отопления довольно тонкие, что делает их крайне незаметными в интерьере.

Полипропиленовые трубы для отопительных систем

Полипропиленовые трубы в последнее время в отопительных системах используются все чаще. И неудивительно, поскольку количество их достоинств значительно выше, чем количество недостатков. Прежде всего, пластиковые трубы для отопления не соединяются при помощи фитингов с резиновыми прокладками – они спаиваются посредством применения специального оборудования. Это делает отопление пластиковыми трубами более прочным – отсутствие резиновых прокладок значительно уменьшает вероятность возникновения подтекания.

Рекомендуем к прочтению:



Полипропиленовые трубы для отопления

Еще одним преимуществом полипропиленовых труб является их продолжительный (свыше 40 лет) срок эксплуатации.

Ну и, кроме того, стеклопластиковые трубы для отопления является вполне доступными и по степени распространенности (то есть, их можно купить практически в любом магазине стройматериалов) и по стоимости.

Все эти качества делают пластиковое отопление в частном доме наиболее востребованными при установке отопительных систем. На сегодняшний день на рынке существует несколько типов труб данного вида. Это:

• PN16 и PN25 – эти два типа не применяются в отопительных системах, поскольку имеют достаточно невысокий допустимый предел температуры. То есть, при продолжительном контакте с горячим теплоносителем такая труба может прийти в негодность.
• Композитная труба. Она – идеальное решение для отопительных систем, поскольку прекрасно выдерживает и высокую температуру, и давление. Преимущество композитной трубы состоит в том, что она изготовлена из высококачественного полипропилена с тонкой металлической прослойкой. То есть, по сути – это металлопластиковая труба, в которой использован пропилен.


Композитная полипропиленовая труба

То есть, от обычной полипропиленовой трубы композитная отличается наличием металлической вставки, от металлопластиковой – тем, что выполнена из полипропилена. По сути, это своеобразный гибрид. Вместе с тем, такой тип труб прекрасно выдерживает и высокую температуру. И давление – что и делает их наиболее подходящими для отопительных систем.

Композитная труба нередко называется стабилизированной и делится на несколько видов:

Рекомендуем к прочтению:

• глубоко стабилизированная – то есть, прослойка, которая и делает трубу предельно «выносливой».
• с наружной прослойкой – металл расположен довольно близко к внешнему слою трубы.

Разница в таких тубах есть, и она довольно велика.

Прежде всего, металлическая прослойка в трубах с внешней стабилизацией является скорее недостатком – ведь перед спаиванием трубы на срезах металл следует удалять, поскольку он только мешает сделать шов максимально плотным.

Если же не удалить прослойку, то в дальнейшем труба может расслаиваться – и это приводит к необходимости срочной замены поврежденного участка. Вместе с тем, диаметры пластиковых труб для отопления с глубоко расположенным стабилизационным слоем такой проблемы не имеют – они спаиваются легко и не вздуваются (расслаиваются) в процессе эксплуатации.

В качестве стабилизирующего материала может использоваться алюминий или же стекловолокно. Разумеется, трубы хпвх для отопления с применением второго типа материала являются более дорогостоящими. Вместе с тем, нет особой разницы – ведь оба материала прекрасно справляются с возложенными на них функциями.

Следует отметить, что, несмотря на большое количество положительных качеств, пластмассовые трубы для отопления имеют все же несколько недостатков. Прежде всего, какими бы качественными они не были (и что бы не говорил производитель), но незначительная деформация в процессе эксплуатации все же появляется. Кроме того, полиуретановые трубы для отопления имеют довольно высокий уровень теплопотери. Впрочем, с этим поможет справиться мерилоновый чехол, который нередко используется в том случае, если проводится скрытый монтаж труб отопительной системы. Он значительно снижает теплопотерю и способствует меньшей деформации.

otoplenie-doma.org

Гибкая труба для: канализации, отопления, водоснабжения

Любой дом не может существовать без коммуникаций. Проложить их без использования труб – невозможно. Но чтобы качественно сделать работы по созданию коммуникационных систем, необходимо правильно выбрать трубы.
Трубы подразделяются:

• жесткие,
• полужесткие
• гибкие.

Если проложить трубу становится проблематично, гибкие трубы могут помочь в решении этого вопроса. Вид гибких труб позволяет осуществить коммуникации на участках разной сложности, Благодаря их применению можно обойти любое препятствие.
Что же такое гибкие трубы? Часто говоря о гибких трубах, подразумевают изделия из пластика, но также можно встретить и металлопластовые трубы и изделия из стали.
Гибкие трубы обычно используют:

• при необходимости прокладывать проходные и непроходные каналы.
• при работе бестраншейным методом.
• работа системы водоснабжения.
• работа системы газоснабжения.

На сегодняшний день без их помощи не обойдется ни одна сфера деятельности человека. Благодаря повышенной устойчивости к агрессивным средам, также высокая огнестойкость дает возможность применять данные трубы в области медицины.

Разновидность гибких труб

Гофрированная гибкая труба

Гофрированная труба – наиболее часто используются в различных сферах строительства. Ее применяют не только при прокладке новых коммуникаций, но и при ремонте или быстрой замене труб на определенном участке.

Характеристики гофрированных нержавеющих труб

Преимущества:

• согнуть трубопровод можно вручную. Это сэкономит средства и на приобретение комплектующих материалов.
• для соединения не требуется сварка. Его можно осуществить при помощи латунных фитингов.
• можно использовать внутри бетонной стяжки иди панели.
• не боится холодных температур. Следовательно, можно использовать при отоплении теплого пола.
• длительность срока эксплуатации.
• отсутствие в регулярном ремонте.
• надежность.
• отсутствие коррозии и заиливания.

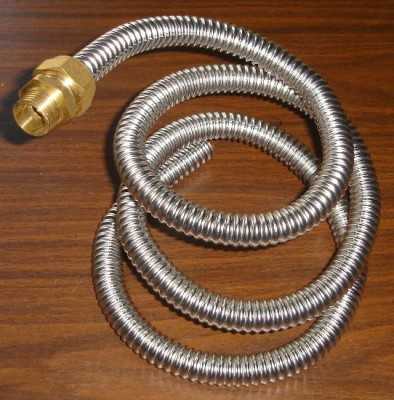

Труба гибкая нержавеющая гофрированная

Совершенства в мире нет, поэтому, к сожалению, существуют и недостатки:

• гибкая труба будет разрушаться при многоразовом изгибе в одном и том же месте.
• механическое повреждение.
• опасность применения чистящих средств.

  Армированная гибкая труба

Армированная труба – благодаря существованию армированного слоя:

• создается надежный барьер, при котором кислородопроницаемость исключается.
• показатель линейного расширения труб, при нагревании уменьшается.

Данные трубы получили широкое применение. Применяются в прокладке цепей питания и соединения непосредственно с подвижными частями механизма. Благодаря гибкости и устойчивости к динамическим нагрузкам их широко применяют при изоляции проводки.

Труба гибкая армированная внутр. д.16 мм

Преимущества:

•  повышенная стойкость к вибрационным колебаниям и динамическим нагрузкам.
• стойкость к влажности. Это дает возможность применять при проводке электрических сетей.
• гладкая внутренняя поверхность. Это во многом протяжку кабеля делает легче.
• более надежная защита от коррозии, следовательно, повышение срока эксплуатации.
• возможна наружная прокладка.
труба гибкая армированная дкс

Металлические и поливинилхлоридные (полипропитеновые) гибкие трубы

Гибкие металлические трубы становятся незаменимыми:

• при защите проводов от механических повреждений,
• при радиопомехах,
• при защите от электромагнитного влияния.
Гибкий металлический рукав

Такую возможность применения обеспечивают соответствующие свойства данных труб:

• повышенное сопротивление к воздействию окружающей среды (коррозиям, ультрафиолетовым лучам, влажности) позволяет использовать их и на открытой местности, и внутри помещения.
• высокая пожаростойкость
• более долговечны
• легкость при монтаже

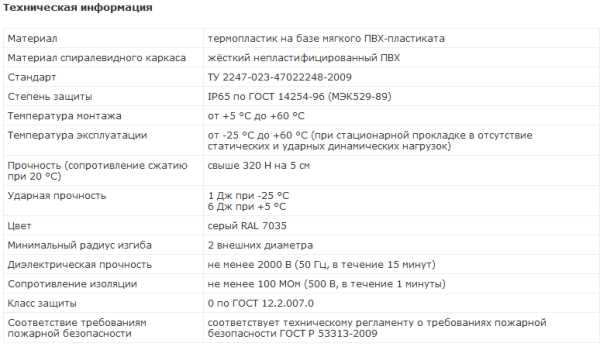

Труба ПВХ гибкая гофрированная

Следовательно, гибкие ПВХ трубы незаменимы при работе с коммуникациями, которые находятся под напряжением электрического тока. Это, как правило, телефонные, компьютерные, телевизионные, электрические сети.

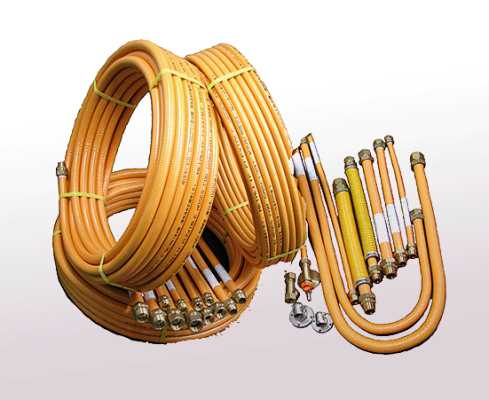

Газовая гибкая труба

Эта труба должна быть и гибкой и жесткой к механическим повреждениям одновременно. Подобрав необходимое соотношение этих качеств можно получить идеальную газовую систему. Обычно используют гибкие трубы из нержавеющей стали.

Труба газовая гибкая гофрированная

Преимущество

• прекрасно изгибается в различных местах, при этом нет необходимости в дополнительном приспособлении.
• можно проводить в труднодоступных местах
• вставить в них счетчики или другую необходимую аппаратуру
• нет необходимости в применении сварочных работах.

Водоснабжение и гибкие трубы

В этой сфере часто используют как пластиковые, так и металлические гибкие трубы. Однако иногда их можно заменить гибкие шланги.
Шланги применимы для подводки воды к сантехническим приборам (умывальникам, смесителям, стиральным и посудомоечным машинам, унитазам, батареям).

Трубопровод для водоснабжения гибкий

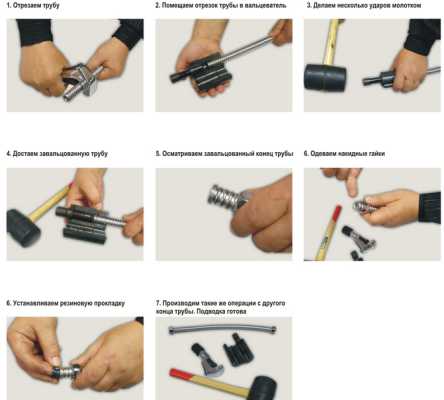

Установка гибких труб



Как уже было сказано выше, монтаж гибких труб не всегда предусматривает сварку. В основном они соединяются благодаря латунным фитингам. Они бывают разной формы и диаметра, что предоставляет возможность выбора для любой коммуникации.
Фитинги необходимо приобретать только качественные.


Этапы работы:
1. Фитинги используются при подключении к сантехническим приборам при помощи полимерных уплотнений.
2. Затем саму трубу подрезают до необходимой величины.
3. Далее необходимо проверить края трубы. Они должны быть ровные.
4. Если все выполнено правильно, то края вставляют в фитинги и закрепляют гайками.
5. Потом данной коммуникационной сети придается необходимая форма и фиксируется.

Изготовление гибких подводок

Виды фитингов довольно разнообразны – это тройники, уголки, седелки, втулки под фланец, раструбы. Также фитинги – это переходы, отводы, полимерные колодцы, накидные глушители и гайки, трансформаторы металлополимерные.
На сегодняшний день они представляют собой наиболее удобный вариант соединения. Также при соединении труб обжимными фитингами подтяжка накладной гайки не требуется.

Вывод

Не стоит считать, что гибкие трубы полностью вытесняют обычные. Но на тех отрезках коммуникаций, на которых невозможно установить обычные, на помощь приходят данные трубы. И это во многом улучшает качество и облегчает работу по созданию таких необходимых для жизни коммуникационных систем.

o-trubah.com

Трубы гибкие — Добыча нефти и газа

Гибкие резинотканевые трубы

Акционерным обществом «Росфлекс» выпускаются гибкие трубы, предназначенные для обустройства нефтяных месторождений и примене­ния в качестве выкидных линий нефтяных скважин и технологических трубопроводов в системе сбора нефти, высоконапорных водоводов пласто­вых сточных вод в системе поддержания пластового давления, стояков и подводных трубопроводов при обустройстве морских месторождений. Кроме того, гибкие трубы конструкции АО «Росфлекс» могут быть исполь­зованы в нефтехимической, химической и других отраслях промыш­ленности для транспорта агрессивных продуктов нефтепереработки и хи­мического производства, пульпы, сыпучих продуктов, морской и пресной



Показатель	Условный диаметр (внутренний) трубы Ду, мм
	50	75	100	150
Рабочее давление, МПа	4; 10; 15; 20	4; 10; 15; 20	4; 10; 20	4
Наружный диаметр Д„, мм	82; 85; 86;	110; 113;	130; 133;	180
	88	114; 115	135
Испытательное давление, МПа	6; 15; 25; 30	6; 15; 23; 30	6; 15; 30	6
Масса 1 м, кг	6,0; 7,5;		10,5; 12,0;	16,0
	7,8; 8,0	10,0; 10,5	12,5
Радиус изгиба трубы, не более, м	0,65	0,75	1,10	1,25
Максимальная длина секции, м	350	220	150	100
Тип соединения		Фланцевый или сварной



воды, в том числе питьевой. Труба состоит из внутренней полимерной ка­меры, армирующих слоев, наружной полимерной оболочки и концевых со­единений. Полимерные материалы обеспечивают конструкции труб стой­кость к транспортируемым средам и к воздействию внешней среды при температурах от —45 до +50 °С.

Трубы гибкие стальные



Нефтегазодобывающие предприятия России используют при ремонте скважин длинномерные стальные трубы в бунтах (ДТБ), известные, кроме того, как длинномерная безмуфтовая труба (Coiled tubing). Опыт их при­менения свидетельствует о следующих преимуществах: сокращается время проведения основных операций; отпадает потребность в установках ремонта скважин; отпадает необходимость в «глушении» скважин; отсутствуют утечки через соединения;



• выполнение операций в наклонно направленных и горизонтальных скважинах;
• не повреждается продуктивный пласт;
• обеспечивается безопасность и экологичность процессов ремонта и эксплуатации.



Труба наматывается на барабан установок для бурения и капитально­го ремонта скважин.



Отечественной промышленностью выпускаются трубы различных диаметров из малоуглеродистых, легированных и нержавеющих сталей. АО «Уральский научно-исследовательский институт трубной промышлен­ности» («УралНИТИ») совместно с ОАО «УралЛУКтрубмаш» разработали и освоили технологию изготовления сварных длинномерных труб в бунтах (ТУ 14-3-1470 — 86) из сталей с характеристиками, приведенными в  9.48. Технические характеристики труб приведены в  9.49.



Габаритные размеры бунта труб диаметром от 25 до 73 мм: диаметр наружный — до 3100 мм; диаметр внутренний — 2000 мм; высота — 1500 мм. Испытательное давление — 35 МПа.



Трубы изготовленные ОАО «УралЛУКтрубмаш», успешно применяют­ся ТПП «Когалымнефтегаз», ЗАО «РИКОР», УКРС и СР «Мострансгаз» и



Показатель	Марка стали
	10	20	Ст. 2	08Г20Ф	08Г20Ф6	10ГМФ
Предел текучести, МПа	210	250	220	400	420	400
Предел прочности, МПа	340	420	330	550	570	550
Относительное удлинение, %	31	21	24	22	22	22













Технические характеристики гибких стальных труб в бунтах Показатель Условный диаметр трубы, мм 20 25 26 33 42 48 60 73 Наружный диаметр трубы, мм 20 25,0 26,8 33,5 42,3 48,0 60,3 73,0 Толщина стенки, мм 2, 2,5; 2,8; 2,8; 3,2 3,0; 3,5; 3,5;   2,5; 3,0 3,2 3,2   3,5 4,0 4,0   2,8               Испытательное давление, МПа,                 для минимальнои толщины                 стенки из стали марки:                 20 56 56 60 45 40 32 30 24 10ГМФ 90 90 95 83 64 53 48 38







Основные параметры длинномерных гибких стальных труб АО « Филит» Показатель Условный диаметр трубы, мм 25 33 Наружный диаметр, мм 25,0 33,5 Толщина стенки, мм 2,20 2,75 Длина в бунте, м До 4500 До 4500 Предел текучести, МПа, не менее 500 500 Предел прочности, МПа, не менее 659 656 Удлинение, %, не менее 33,9 33,9 Рабочее внутреннее давление, МПа 31,5 31,5



ПО «Уренгойгаздобыча». По результатам применения установлено [49], что одним бунтом трубы обрабатывается от 26 до 90 скважин (в зависимости от сложности ремонтных работ). Производство морских контейнеров, необходимые в промышленности, коммерции и общественной сфере.

Московским трубным заводом АО «Филит» и Московским заводом ОАО «Металлист» освоено производство длинномерных электросварных труб из коррозионностойких нержавеющих сталей в бунтах. Трубы предназначены для колтюбинговых агрегатов, осуществляющих ремонт нефтя­ных и газовых скважин — промывку отложений активными растворами, обработку призабойной зоны под давлением и другие операции. Трубы имеют следующие характеристики: диаметр 25, 33 и 38 мм, толщина стенки 2 и 2,5 мм; испытательное давление до 63 МПа. Длина бухты до 4500 м. Ос­новные параметры гибких стальных труб, выпускаемых Московским труб­ным заводом, приведены в  9.50.



В настоящее время эксплуатируется бунт труб 33×2,5 мм, длиной 2500 м с установкой типа МУРС-12, изготовитель — ОАО ЭЗ «Металлист». В стадии освоения производства — стальные гибкие трубы, на Таганрог­ском металлургическом заводе.

rengm.ru
