Чиллер с воздушным охлаждением – это холодильная машина, которая используется в системе центрального кондиционирования. Он служит для охлаждения или нагрева жидкого теплоносителя (воды или антифриза) и подачи его по трубопроводам к фанкойлам, охладителям вентиляционных установок и т. д. Предлагаемые нашей компанией чиллеры имеют мощность по холоду от 7 до 1000 кВт (1МВт), работают на новейшем фреоне 410. Они производятся и собираются в Европе. Мы гарантируем 100% совместимость со всеми типами фанкойлов, приточными и приточно-вытяжными установками и центральными кондиционерами, как отечественных, так и зарубежных производителей.

Какие бывают чиллеры

• По расположению конденсатора чиллеры с воздушным охлаждением бывают со встроенным (уличное исполнение), либо с выносным конденсатором (конденсатором устанавливается на улице, а сам чиллер в помещении)
• По своему назначению чиллеры делятся на те, которые работают только на охлаждение, так называемые «холодные» и те, которые работают как холод, так и на тепло, в режиме теплового насоса, так называемые «теплые».
• По типу применяемого компрессора чиллеры воздушного охлаждения могут быть с винтовым, поршневым или спиральным компрессора. От типа компрессора значительно зависит их цена. Следует обратить внимание, что этот критерий может существенно влиять на стоимость чиллера.
• Встроенный конденсатор может иметь осевые охлаждающие вентиляторы (уличное исполнение чиллера), либо радиальные (центробежные) охлаждающие вентиляторы (в этом случае чиллер устанавливается в помещении).
• Также чиллеры могут иметь один, либо несколько холодильных контуров.
• В чиллерах с воздушным охлаждением могут использоваться разные фреоны (R22, R407 или R410).

Какой чиллер подойдет вам?

Для выбора чиллера с воздушным охлаждением конденсатора, в первую очередь необходимо определиться, где он будет установлен: на улице или в помещении. Если на улице, то тут все просто – вам необходим стандартный моноблочный агрегат с осевыми вентиляторами.

Если же чиллер будет установлен в помещении, то тут возможны 2 варианта: агрегат с радиальным (центробежным) вентиляторами, либо машину с выносным конденсатором.

Первый вариант подходит, в том случае если нет возможности прокладки фреоновой трассы по зданию, либо она будет иметь слишком большую протяженность.

Второй вариант подойдет, если шум от работы вентиляторов не критичен.

Следующий критерий, по которому выбирается чиллер с воздушным охлаждением конденсатора, это то, в каком режиме он будет работать: только на охлаждение, либо на охлаждение и нагрев. В первом случае вам подойдет так называемая «холодная» машина, во втором – агрегат с тепловым насосом или «теплый» чиллер.

Схема

Типовой моноблочный чиллер с воздушным охлаждением конденсатора состоит из следующих основных элементов, каждый из которых выполняет свою функцию:

• Компрессора, который служит для сжатия газообразного хладагента (фреона) и является составной частью холодильной машины (от типа применяемого компрессора во многом зависит стоимость чиллера)
• Теплообменника для передачи тепла или холода от хладагента (фреона) к жидкому теплоносителю системы кондиционирования (воде или антифризу)
• Встроенного, либо выносного гидромодуля
• Осевого, либо радиального (центробежного) вентилятора для обдува конденсатора воздухом
• Виброопор для снижения вибрации, передаваемой от чиллера на опорную конструкцию

Кроме этого, воздухоохлаждаемый чиллер также имеет следующие вспомогательные элементы:

• Ресивер, реле высокого давления, реле давления сдвоенное, запорные вентили, ТРВ, соленойд, фильтр-осушитель и смотровое стекло.

Принцип действия

Чиллер с воздушным охлаждением по своей сути является холодильной машиной. Её задача – это отвод тепла от охлаждаемого тела (в нашем случае от воды, либо раствора этиленгликоля) т. е. его охлаждения. Но охладить воду это еще не все, ведь тепло, которое чиллер взял у воды надо куда-то передать. Поэтому общей целью работы воздухоохлаждаемого чиллера является перенос тепла от охлаждаемой воды к наружному воздуху. Для этой цели внутри чиллера циркулирует фреон, который меняет свое агрегатное состояние, т. е. то переходит из жидкого в газообразное (испаряется), то наоборот газообразного в жидкое (конденсируется). При испарении фреона происходит поглощение энергии, и при его конденсации – выделение.

Теперь рассмотрим как это происходит в чиллере с воздушным охлаждением. Основными компонентами устройства под названием чиллер являются испаритель (он же фреоновый охладитель), это теплообменник через который по внутреннему контуру циркулирует фреон, а по наружному вода – синяя и красная стрелки на схеме), компрессор терморегулирующий вентиль (сокращенно ТРВ) и воздушный конденсатор. Жидкий охлажденный фреон после ТРВ поступает в испаритель, где он испаряется и забирает тепло от воды, т. е охлаждает ее. Далее уже газообразный фреон поступает в компрессор, где он сжимается и нагревается. Далее он поступает в конденсатор. Здесь он переходит в жидкое состояние и передает тепло наружному воздуху. Затем он поступает в ТРВ, где происходит снижение его давления и температуры и цикл повторяется.

Достоинства и недостатки использования чиллера

В начале перечислим достоинства:

• Простота устройства и низкая цена, т. е. купить чиллер выгоднее, чем ставить несколько компрессорно-конденсаторных блоков или систему VRV
• К чиллеру с воздушным охлаждением конденсатора можно присоединить неограниченное количество фанкойлов разных типов ( например кассетных, канальных, настенных, напольных или потолочных), вентиляционных установок и т. п., их работа не зависит друг от друга
• воздухоохлаждаемые чиллер, в отличии от любого типа кондиционера, может быть установлен на любом расстоянии от фанкойлов, вентиляционных установок и т. п.

Теперь о недостке:

• В отличии от системы VRF в большинстве чиллеров установлены компрессоры, имеющие постоянную производительность. Регулировка производительности происходит ступенчато путем отключения части компресоров. Это приводит к тому, что температура охлаждающей воды или антифриза колеблется в небольших пределах и как результат этого увеличивается расход электричества, т. к. автоматика стремится поддерживать ее на заданном уровне.

Рекомендации по монтажу

При монтаже чиллера с воздушным охлаждением необходимо соблюсти несколько простых рекомендаций:

• Вес чиллера не должен превышать несущей способности строительной конструкции, на которую он устанавливается
• При монтаже доступ к агрегату должен быть только у специалистов, которые занимаются его установкой и пуско-наладкой
• Подъем чиллера на крышу или иную несущую конструкцию должен осуществляться исключительно краном или манипулятором
• Заправлять систему следует только разрешенными изготовителем жидкостями: это может быть вода, раствор этиленгликоля или пропиленгликоля, концентрация последних не должна превышать соотношения с водой 1:1
• После окончания монтажных и пуско-наладочных работ, вокруг чиллера с воздушным охлаждением конденсатора должно оставаться свободное место для осуществления сервисного обслуживания устройства

Применение

Применение системы чиллер-фанкойл целесообразно на средних и больших объектах, которые имеют достаточное количество фанкойлов, систем вентиляции и т. п. Этими объектами могут быть промышленные предприятия, крупные магазины, торговые центры, административные здания, банки, предприятия здравоохранения, учебные заведения и пр.

Чиллеры с воздушным охлаждением конденсатора цены и описание

Среди разнообразия продукции на современном рынке климатического оборудования особым спросом у покупателей пользуются чиллеры. Такое наименование получили специальные агрегаты, основной задачей которых является охлаждение воздуха и поддержание в помещении определенного микроклимата, в соответствии с заданными параметрами. Воздухоохлаждаемые чиллеры, в которых технологией предусмотрено охлаждение конденсатора воздушным способом, пользуются большой популярностью, что связано с отсутствием необходимости использования специального теплоносителя.

Технологические возможности и значительная функциональная составляющая чиллеров с воздушным охлаждением позволяют устанавливать их в помещениях различного назначения.

Жилые комплексы, административные здания, торговые центры, спортивно-развлекательные объекты оборудованы подобной техникой. Она также является незаменимым составляющим элементом систем кондиционирования промышленных предприятий разных производственных отраслей.

Повышение эффективности холодильных машин – первостепенная задача современных производителей. Такие яркие представители рынка климатического оборудования, как Clint, General vent, Blue box, Thermocold, с которыми долгие годы успешно сотрудничает компания «Панорамавент», доказали потребителям, что их продукция соответствует не только пожеланиям покупателей, но и обладает высокой степенью надежности и эффективности.

Торговая марка Clint – разработка итальянского производителя – предназначена для объектов различной степени сложности, включая специфические и нестандартные. Покупатель без труда выберет подходящий агрегат по мощности и другим характеристикам из широкого ассортимента представленных моделей

промышленных чиллеров.

Особого внимания заслуживает отечественная компания General vent, имеющая внушительный опыт собственных разработок индивидуальных и стандартных прототипов вентиляционных установок и активно использующая современные технологии. Строгий контроль качества на каждом этапе производства позволяет гарантировать покупателю неизменно высокое качество продукции.

Группа компаний Blue box выпускает промышленное и бытовое оборудование, известное во всем мире. Производитель квалифицированно подходит к проблемам кондиционирования и промышленного холодоснабжения больших объектов и предлагает оптимальные решения в каждом отдельном случае.

Итальянская компания Thermocold производит высокотехнологичное промышленное оборудование для «низкого» холода, предлагая традиционные и специализированные решения. Инновационные процессы положительно сказываются на снижении энергопотребления, усовершенствовании конструкции агрегатов, повышении уровня экологичности.

Принимая ответственное решение купить чиллер, обратитесь к специалистам компании «Панорамавент». Подбор оптимального варианта холодильной машины – сложный процесс, в котором не только важно ориентироваться в таких вопросах, как мощность, различия в конструкции, принцип работы и наличие дополнительных опций, но и понимать, какие параметры оказывают влияние на конечную стоимость оборудования и как снизить затраты без ущерба для качества кондиционирования.

Чиллеры | Чиллеры с воздушным и водяным охлаждением

Мы обеспечим вас, как никто другой.

Общие приложения:

• Образование
• Центры обработки данных
• Здравоохранение

• Офис
• MFG

Чиллеры производят холодную воду или смесь воды и гликоля для охлаждения зданий или процессов. Часто используемые в сочетании со змеевиками в кондиционерах, чиллеры получают теплую жидкость от змеевика кондиционера или технологической нагрузки, снижают температуру жидкость, затем насос возвращает жидкость в змеевик или процесс обработки воздуха. Чиллеры бывают двух основных видов: с воздушным охлаждением и с водяным охлаждением. Чиллер с воздушным охлаждением отводит тепло, поглощаемое зданием или технологическим процессом, непосредственно в наружный воздух, используя хладагента к воздушным змеевикам и вентиляторам, которые обдувают наружный воздух непосредственно над этими змеевиками. Чиллер с водяным охлаждением отводит поглощенное тепло в дополнительный контур жидкости, который затем может отводить тепло через вторичное устройство, такое как градирня (подробнее обычно) или сухой охладитель (реже).

Центробежный охладитель Magnitude® с магнитными подшипниками

От 86 до 1600 тонн

Винтовые чиллеры Pathfinder® с воздушным охлаждением

От 100 до 565 тонн

Спиральный чиллер с воздушным охлаждением Trailblazer®

От 10 до 240 тонн

Винтовой чиллер Navigator® с водяным охлаждением

От 120 до 300 тонн

Центробежный охладитель с одним компрессором

от 300 до 1800 тонн

Центробежный охладитель, двойной компрессор

От 600 до 2700 тонн

Центробежный охладитель Templifier®

3000–18 000 МБч

Templifier® Scroll Chiller

500–3000 МБч

Спиральный охладитель с водяным охлаждением

от 30 до 200 тонн

Фотографии установки

Чтобы соответствовать строгим критериям производительности и превосходить их, в наши системы чиллеров интегрированы передовые технологии HVAC, в том числе:

Чиллеры с воздушным охлаждением

• Встроенный водяной экономайзер
• Компрессор с регулируемым объемом (VVR)
• RapidRestore® и Fast Loading®
• Лучший в своем классе динамический диапазон
• Высочайшая эффективность
• Элементы управления MicroTech® III

Чиллеры с водяным охлаждением

• Технология магнитного подшипника
• Тихая операция
• до 40% больше эффективности
• . III органы управления

Видео пример из практики

Пивоварня Steel Hands

Просмотреть все тематические исследования

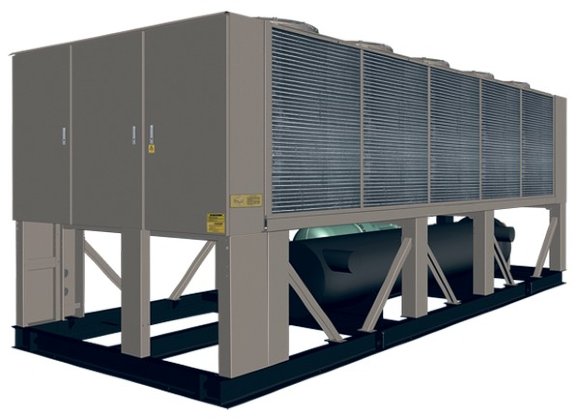

Чиллеры Sintesis® с воздушным охлаждением

Чиллеры Sintesis® с воздушным охлаждением

Чиллеры Sintesis® с воздушным охлаждением

RTAF

Чиллеры Sintesis® с воздушным охлаждением

RTAF

• Диапазон грузоподъемности: от 115 до 520 тонн

• Хладагент: R-134a или R-513A
• Конструкция компрессора: спирально-винтовой
• Рейтинг энергоэффективности (EER): IPLV: 16,0–18,0 (высокая эффективность)

Запрос цитаты

Связаться с торговым представителем

• Опция естественного охлаждения использует более низкую температуру окружающего воздуха для снижения энергопотребления
• Часть портфеля продуктов EcoWise™, предназначенных для снижения воздействия на окружающую среду с помощью хладагентов следующего поколения с низким ПГП
• Идеально подходит для систем хранения тепла со льдом, помогая повысить энергоэффективность и защитить окружающую среду
• EER: Полная нагрузка: 10,4–11,0 (высокая эффективность)

Обзор

Планета Земля

Наш самый экологически сознательный выбор + варианты хладагента

Чиллеры Sintesis® являются одними из самых экологичных и надежные агрегаты с воздушным охлаждением. Это первые чиллеры с воздушным охлаждением. от Trane, чтобы предложить вам на выбор R-134a или R-513A, Хладагент нового поколения с низким потенциалом глобального потепления (ПГП). Этот дает вам возможность выбрать, когда перейти на более низкий GWP альтернатива, которая является конвертируемой и совместимой.


Превосходит стандарты эффективности ASHRAE

эффективность при частичной нагрузке, чем требуется стандартами ASHRAE® 90.1-2016. Это делает их идеальными для систем охлаждения Thermal Battery™, где потребление энергии может быть перенесено на непиковые часы, когда электричество часто дешевле и создается за счет большего сочетания возобновляемых и более чистые источники.


Естественное охлаждение? Мы спокойно к этому относимся.

На самом деле компания Trane напрямую интегрировала естественное охлаждение в наши чиллеры в течение длительного времени. Имеет смысл только нажать бесплатно более холодный наружный воздух для охлаждения окружающей среды внутри вашего здания. Когда вы можете не включать компрессор, чтобы люди чувствовали себя комфортно более устойчивым, а затраты на электроэнергию и эксплуатационные расходы ниже. Компания Trane закрытые чиллеры с естественным охлаждением.
