ГлавнаяНовостиНовинка – интегрированный экономайзер в чиллерах Daikin

05. 05.2020

Daikin представила новый компактный интегрированный экономайзер на стороне водяного контура WSE (With Waterside Economizer) для своих винтовых чиллеров «Pathfinder» с воздушным охлаждением конденсатора. В основе работы нового WSE лежит принцип естественного охлаждения («Free cooling»), при котором наружный воздушный поток охлаждает воду или другие жидкости, при этом существенно снижается уровень нагрузки на компрессор, увеличивается эффективность работы агрегата в целом.

Интеграция экономайзера в модуль чиллера и их взаимная настройка заводом-изготовителем на работу с оптимальной мощностью и оперативным управлением сокращает время монтажа и пусконаладочных работ, снижает сопутствующие финансовые расходы. Конструкция экономайзера состоит из ряда змеевиков, которые последовательно соединены с системой конденсатора чиллера. Интегрированность экономайзера на практике означает его компактность, малые воздушные зазоры, небольшую длину соединительных труб и снижение на 40% первоначальных капитальных затрат по сравнению с традиционными экономайзерами.

Чиллер с режимом «фрикулинга» при определённых условиях не нуждается в системе испарительного охлаждения, поэтому не используется вода из градирни, сокращается расход воды, уменьшаются затраты на её химическую и механическую очистку, подготовку, подачу и отведение.

При низкой температуре воздуха окружающей среды тепло отводится экономайзером настолько эффективно, что позволяет не работать компрессорам и сводит к минимуму объём потребления электрической энергии. При высокой температуре наружного воздуха чиллер задействует технологии переменного объёмного отношения (Variable Volume Ratio, VVR) и частотного регулирования привода, максимизируя таким образом эффективность и сокращая срок окупаемости агрегата.

Данное технологическое нововведение Daikin с уникальной комбинацией чиллер-WSE-VVR упрощает конструкцию, снижает затраты, уменьшает риск ошибок при монтаже, позволяет увеличить масштаб установки и повысить удельную мощность. Оптимальная эффективность и малая занимаемая площадь конструкции чиллеров Daikin с функцией естественного охлаждения позволяет успешно применять их для охлаждения наиболее энергозатратных процессов, например, при охлаждении работающего оборудования в крупных дата-центрах.

Запуск холодильной установки. Часть 3

Posted on by andrew

В этой части хочу всё-таки подробнее рассказать про запуск. И для этого подготовил побольше фоток. Конечно подробную процедуру запуска я описывать не буду, всё-таки это наш с коллегами хлеб, но вот про общие подготовительные работы рассказать надо.

Прежде всего начать надо с руководства по монтажу или эксплуатации на оборудование. У каждого производителя своя «изюминка», которая иногда просто необходима. 🙂 И которую найти можно только в инструкции. Например, бегаешь вокруг насосной станции, вроде бы всё понятно, не один раз запускал, а вот не запускается и всё тут. А в инструкцию глянешь и сразу всё понятно. 🙂
Напомню, что, как в предыдущих части 1 и части 2 статьях, так и в этой речь ведётся про запуск холодильной установки с водяным охлаждением конденсатора Carrier 30HXC-375.

Это самая мощная в линейке 30HXC холодильная машина. С четырьмя винтовыми компрессорами на «борту».

Эти чиллеры оборудованы электронным пусковым устройством компрессора. Это позволяет оптимизировать пусковой ток и уменьшить мешающие выключения, связанные с всплесками токов в электрической системе при пуске. Параметры пускового устройства устанавливаются изготовителем. Надо сказать, что вещь это просто волшебная. Кто будет заказывать такие холодильные установки обязательно закажите эту опцию. Сбережёте много нервов при нашем качестве напряжения.
Данная модель холодильной установки снабжена экономайзером. Экономайзер повышает производительность и эффективность чиллера, а также улучшает охлаждение двигателя. Применяемые экономайзеры представляют собой теплообменники с непосредственным испарением холодильного агента.

Регулирование расхода через контур теплообменника с непосредственным испарением холодильного агента осуществляется с помощью клапанов для охлаждения двигателей.

Контур позволяет осуществлять переохлаждение в жидкостном контуре.
Перед пуском необходимо выполнить некоторые подготовительные работы.
-Проверить соответствие всей установки требованиям схем холодильной системы и электропитания. -Убедиться в достаточной эффективности вентиляции в рабочем помещении.
-Проверить наличие утечки холодильного агента.
-Проверить монтаж соединений.-Проверить состояние теплозащиты.
-Проверить состояние клапанов и вентилей.
-Подключения трубопроводов должны быть в соответствии со стрелками на испарителе и конденсаторе.-Убедиться в наличии виклавликов (victaulic) на соединениях трубопроводов.-Проверить наличие свободного прохода для доступа к чиллеру и безопасных маршрутов движения.
-Проверить циркуляцию холодоносителя через испаритель и индикацию реле протока-Проверить подключение статуса работы водяных насосов.

При проверках важно всё подёргать и ручками прощупать. 🙂 Обратите внимание, что датчики температурные, расположенные на трубопроводах, впрочем также, как и реле протока установлены слишком близко к виктавликам. Очень часто при установке виктавликов все эти датчики или реле просто сносятся подчистую. То есть, другими словами, ломают их под корень. После всех необходимых проверок, смело можно включать питание и дальнейшие действия проводить уже с пульта управления «Pro Dialog Plus». Манометрическую рейку смысла нет подключать к выключенному чиллеру, ибо давление фреона, что от 1 кг, что от 50 кг будет одинаковым. К тому же все параметры фреонового контура и водяного можно отслеживать с пульта. Главное, чтобы при запусках не было аварийных сигналов. 8) После удачного запуска компрессоров, как я уже говорил в двух предыдущих частях, необходимо вывести их на 100% мощность, прописать в подключенном к чиллеру ноутбуку все необходимые параметры, заполнить, так называемый start-up лист, который затем отправить в представительство Carrier для получения гарантии. Напомню, что все эти процедуры должен выполнять обученный и сертифицированный персонал.

Вот такой получился небольшой рассказ о запуске холодильной установки Carrier 30HXC-375. И не забывайте, что верить никому нельзя — нам можно. Или нужно. 🙂

P.S. А виктавлики — это безфланцевое соединение трубопроводов. Проще говоря — это муфтовое соединение. Применяется для компенсации температурного расширения труб, а также для того, чтобы вибрация от холодильной установки не передавалась на трубопроводы.

Posted in НаладкаTagged Наладка, Холодоснабжение

Wazipoint

Поточная диаграмма экономайзера Air-Side

Рабочий принцип экономайзера в системе Centrifugal Chiller

Encaenizer может использовать в воздушной стороне Orate Ort Sitist Sitor of Water of Hod of Water of Water of Water. Давайте посмотрим на использование экономайзера с другой стороны для экономии энергии.


Экономайзер на стороне воздуха для экономии энергии в здании

В системе отопления, вентиляции и кондиционирования здания можно использовать экономайзер на стороне воздуха для экономии энергии в зданиях за счет использования холодного наружного воздуха в качестве средства охлаждения внутреннего пространства.

Когда температура наружного воздуха ниже температуры рециркуляционного воздуха, кондиционирование наружным воздухом более энергоэффективно, чем кондиционирование рециркуляционным воздухом.

При достаточно прохладном и достаточно сухом наружном воздухе (в зависимости от климата) величина энтальпии в воздухе является приемлемой и не требует дополнительного его кондиционирования; эта часть схемы управления экономайзером на стороне воздуха называется естественным охлаждением.

С соответствующими элементами управления экономайзеры можно использовать в климатических условиях с различными погодными условиями.

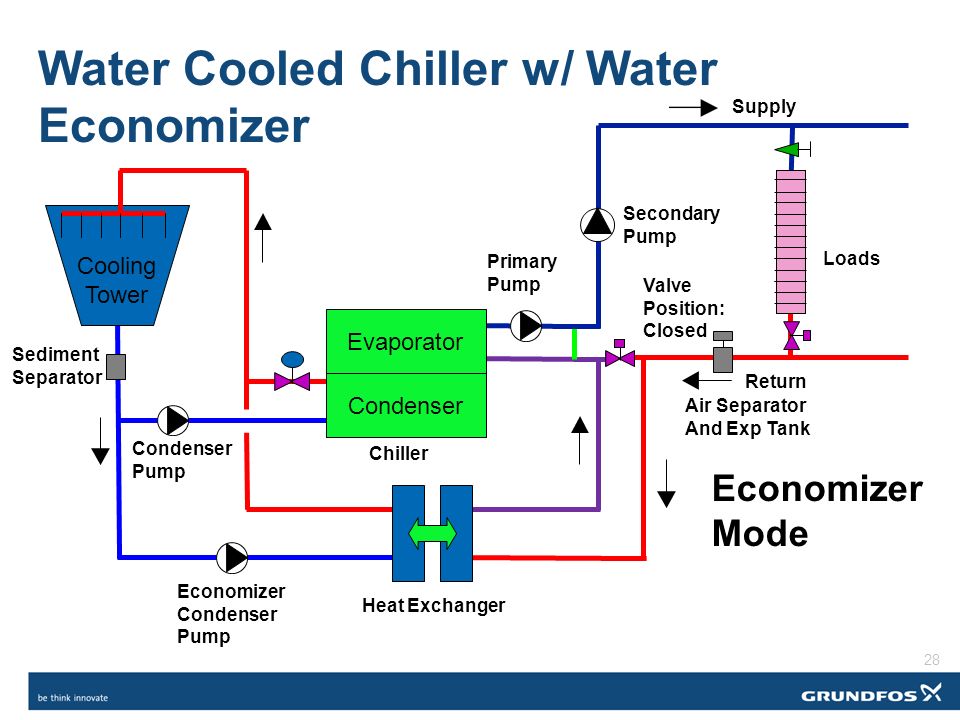

водяной экономайзер для экономии энергии:

Экономайзеры на стороне воздуха могут снизить затраты на электроэнергию ОВКВ в холодном и умеренном климате, а также потенциально улучшить качество воздуха в помещении, но чаще всего не подходят для жаркого и влажного климата.

Когда температура наружного воздуха по сухому и влажному термометру достаточно низкая, экономайзер на стороне воды может использовать водяное охлаждение с помощью мокрой градирни или сухого охладителя (также называемого жидкостным охладителем) для охлаждения зданий без работы чиллера.

Они исторически известны как цикл с фильтром, но экономайзер на стороне воды не является настоящим термодинамическим циклом. Кроме того, вместо того, чтобы пропускать воду градирни через сетчатый фильтр и затем в охлаждающие змеевики, что вызывает засорение, чаще всего между градирней и контурами охлажденной воды вставляют пластинчато-рамный теплообменник.



Использование экономайзера в системе ОВКВ с центробежным чиллером

Спонсор:


2-ступенчатый и 3-ступенчатый экономайзер

На рисунке показано, как работает экономайзер в центробежном чиллере для 2-ступенчатого и 3-ступенчатого чиллера.

Экономайзер можно использовать в сочетании с несколькими расширительными устройствами для повышения эффективности многоступенчатого чиллера. В чиллере с двухступенчатым компрессором процесс расширения можно разделить на две стадии с камерой экономайзера между ними.

Читать неограниченное количество книг в формате pdf по HVAC

HVAC: Руководство пользователя системы отопления, вентиляции и кондиционирования воздуха

Спонсор:

Жидкий хладагент из конденсатора поступает в первое расширительное устройство, которое снижает давление хладагента до давления на входе рабочего колеса второй ступени.

Этот перепад давления вызывает испарение или вскипание части жидкого хладагента, и образовавшаяся смесь жидкости и пара поступает в камеру экономайзера.
Здесь пар отделяется от смеси и направляется непосредственно на вход рабочего колеса второй ступени.


Оставшаяся жидкость поступает во второе расширительное устройство и испаритель.
Преимущества экономайзера будут более подробно обсуждаться в периоде 2. В чиллере с 3-ступенчатым компрессором процесс расширения можно разделить на 3 этапа с отдельными камерами экономайзера между этапами.


Этот перепад давления вызывает вскипание части жидкого хладагента, и образовавшаяся смесь жидкости и пара попадает в камеру высокого давления экономайзера.


Здесь пар отделяется от смеси и затем направляется непосредственно на вход рабочего колеса третьей ступени. Оставшаяся жидкость поступает во второе расширительное устройство.


Этот перепад давления вызывает вскипание части жидкого хладагента, и образовавшаяся смесь жидкости и пара попадает в камеру низкого давления экономайзера.

Здесь пар отделяется от смеси и направляется непосредственно на вход рабочего колеса второй ступени. Оставшаяся жидкость поступает в третье расширительное устройство и испаритель.

Непосредственно перед входом в испаритель жидкий хладагент проходит через второе расширительное устройство, которое снижает его давление и температуру до условий испарителя.

Испарение части хладагента перед экономайзером снижает требуемую мощность компрессора, поскольку пары хладагента, образующиеся в экономайзере, нужно сжимать только крыльчаткой второй ступени.

Жидкий хладагент из конденсатора поступает в первое отверстие (расширительное устройство), которое снижает давление хладагента до давления на входе в рабочее колесо третьей ступени.

Второе расширительное устройство дополнительно снижает давление хладагента до давления на входе рабочего колеса второй ступени.

Надеюсь, это будет полезно для общего понимания двухступенчатого чиллера и трехступенчатого экономайзера чиллера.

Артикул: Чиллер Trane


Использование экономайзера в циклах чиллера с центробежным компрессором

Блог о том, что нового, примечательного и будущего в турбомашиностроении

В индустрии чиллеров эволюция циклов чиллера с центробежным компрессором привела к интересному и мощному циклу и соответствующей конфигурации компрессора который включает повторный впрыск хладагента между ступенями. Такие системы термодинамически идентифицируются в широком смысле как варианты каскадного цикла и имеют общую цель улучшения коэффициента полезного действия (COP) стандартного холодильного цикла.

В частности, одним интересным вариантом каскадного цикла на стандартном цикле является то, что индустрия чиллеров назвала циклом «экономайзер». «Экономайзер» на самом деле может означать многое в холодильной промышленности, но здесь я имею в виду цикл, в котором часть потока хладагента, выходящего из конденсатора, повторно впрыскивается обратно в компрессор, а оставшийся поток продолжает нормальный цикл, чтобы нагревается в испарителе, а устройством для разделения потока является экономайзер. Эта схема по существу разбивает процесс расширения на две стадии, при этом экономайзер находится в середине процесса расширения. Физически экономайзер представляет собой резервуар, расширительный бак, эффективно отделяющий пар от жидкого хладагента. Именно эта паровая часть потока хладагента впрыскивается обратно в компрессор, обычно между 1 и st и 2 nd ступени двухступенчатого компрессора (тот же процесс можно выполнить с трехступенчатым компрессором, добавив еще один промежуточный этап в процессе расширения).

Преимущество этого цикла заключается в том, что испарившийся хладагент, обычно около 10-15 % расхода, поступающего в расширительный бак, уже частично находится под давлением, и его нужно только накачать до давления конденсатора на второй ступени компрессор, снижая энергопотребление компрессора. Цикл экономайзера также имеет тенденцию к снижению общего расхода хладагента на 6-10% от стандартного расхода цикла. Эти два преимущества в совокупности делают цикл более эффективным, а также потенциально увеличивают производительность чиллера, если по-прежнему используется стандартный расход.

Повторный впрыск потока экономайзера между ступенями определенно влияет на конструкцию компрессора, поскольку двух- или трехступенчатая конструкция теперь является обязательной, а впрыск потока между ступенями компрессора должен выполняться очень осторожно, чтобы не нарушить межступенчатый поток. Помимо необходимости многоступенчатой ​​конфигурации (которую в любом случае можно использовать без экономайзера для снижения нагрузки на ступень и повышения производительности), существуют и другие компромиссы, которые необходимо учитывать при проектировании системы на основе экономайзера. Для самого экономайзера требуется дополнительное оборудование, дополнительные трубопроводы и клапаны, а также интеграция конструкции, необходимая для подачи потока экономайзера в компрессор. Но эти компромиссы, как правило, оправдывают улучшение характеристик компрессора и цикла для определенных классов чиллеров.

Лучший способ визуализировать термодинамику цикла экономайзера — это изучить диаграмму давление/энтальпия (p/h) для цикла экономайзера по сравнению с простым циклом. Вместо того, чтобы представлять и рассматривать эти диаграммы здесь, в этом блоге, я хотел бы пригласить вас присоединиться к нашему следующему Форуму инноваций в области турбомашин, который будет посвящен центробежным чиллерам, где мы рассмотрим эту тему гораздо более подробно. Мы также рассмотрим другие важные темы, связанные с проектированием и производством центробежных компрессоров для чиллеров. Вы можете зарегистрироваться для участия в этом бесплатном форуме по этой ссылке: https://www.conceptsnrec.
