Мини чиллер для охлаждения воды

Главная / Каталог / ПЕРИФЕРИЙНОЕ ОБОРУДОВАНИЕ / ЧИЛЛЕРЫ / Мини чиллер для охлаждения воды

По запросу

Заказать

Основное назначение мини чиллера – обеспечение требуемого температурного режима технологических процессов, охлаждение оборудования, охлаждение различных жидкостей с использоваееим теплообменников. Мини чиллеры используются преимущественно в лабораторных условиях, на маломощных установках. Там, где есть необходимость в отведении излишнего тепла в небольших объемах, в таких отраслях производства, как пищевая, металлообрабатывающая (охлаждение лазерных трубок), химическая, нефтехимическая. Также эти агрегаты используют в медицине. Модели отличаются компактными габаритами и отлично подходят для охлаждения конденсаторов, реакторов, вакуумных насосов,  испарителей.

Особенности:

  • Тип хладагента. Оригинальный импортный чистый хладагент DuPont R22
  • Режим управления: специальные капиллярные трубки из чистой меди
  • Тип компрессора: Оригинальный Panasonic (Япония) или LG (Южная Корея) герметичные спирального типа, со сроком службы более 10-15 лет.  Низкое энергопотребление, сверхтихие, быстрое охлаждение, точное охлаждение
  • Тип конденсатора Трубчатые гильзы из 100% чистой меди, алюминиевые ребра. Превосходное рассеивание тепла, быстрая теплопроводность, удобство обслуживания, снижение энергопотребления более чем на 30% и срок службы более 20 лет
  • Тип вентилятора Оригинальный импортированный из Германии. Низкий уровень шума, большой объем воздуха, низкое потребление энергии и срок службы более 10-15 лет.
  • Тип испарителя из пищевой нержавеющей стали SUS304 GB, теплообменник из нержавеющей стали.Хороший эффект теплообмена, низкое образование отложений, легко чистить, не ржавеет
  •  Водяной насос из нержавеющей стали SUS304 для чиллера, со сроком службы более 5 лет. Низкое энергопотребление, бесшумность, высокое давление, отсутствие ржавчины, стабильное давление воды
  • Терморегулятор. Интеллектуальная система управления на базе микрокомпьютера. Сверхчеткий ЖК-дисплей. Стабильная работа и точный контроль.
  • Защитные устройства. Защита компрессора от перегрева, защита от перегрузки по току, защита от высоких и низких температур, защита от низкого уровня воды. Защита от нехватки воды, защита от перегрева конденсатора.
  • Электропитание 1Ф / 220В / 50Гц. Возможно подключение к бытовой электросети.



Технические характеристики



МодельHSJK-DXF1-X1HSJK-DXF1-X2
Производительность ккал/ч23403870
кВт2,84,5
Управление температуройавтоматический термоконтроллеравтоматический термоконтроллер
Диапазон рабочих температур воды (°С)+5 … + 35+5 … + 35
КомпрессорСистемаспиральныйспиральный
Мощность (кВт)0,851,36
ФреонR22R22
Объем фреона (г)8001300
Конденсаторребристыйребристый
Испарителькожухотрубныйкожухотрубный
Мощность вентилятора (кВт)0. 250.25
Мощность насоса (кВт)0.25 (0,37)0.37 (0,55)
Производительность помпы (л/мин) 25 (35)35 (60)
Емкость резервуара с водой (л)1725
Диаметр трубопровода охлаждения (дюймы)11
Общая потребляемая мощность (кВт)1,362,37
Рабочий ток (А)7,28,5
Габаритные размеры LxWxH (мм)630 x 460 x 800520 x 520 x 1030
Вес (кг)7892

Вы можете заказать полный комплекс оборудования, необходимый для организации производства, который будет оптимально просчитан и адаптирован под Ваши задачи с техническим и технологическим обеспечением.

Мы производим шеф-монтаж, пусконаладочные работы, гарантийное и послегарантийное сопровождение.

Наши специалисты проведут консультации по правильной подготовке производственного помещения для установки оборудования и прокладке необходимых коммуникаций, а также осуществят обучение персонала.

Мини чиллеры – особенности и сферы применения маленьких чиллеров

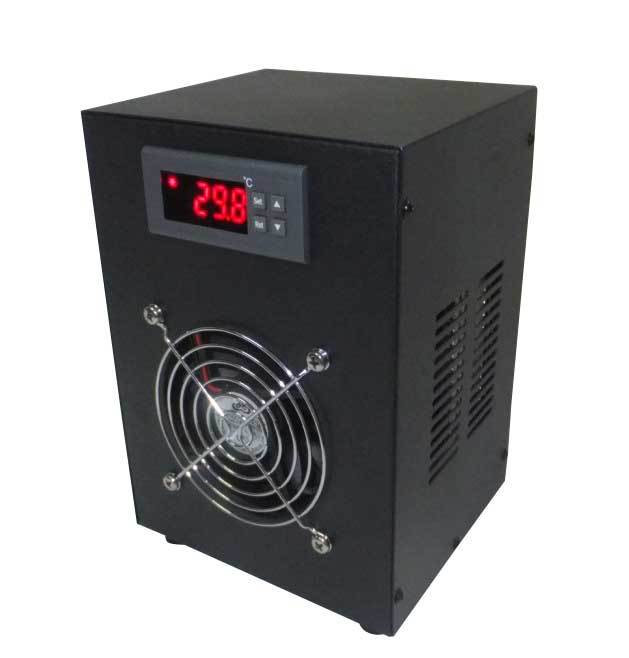

Мини-чиллер

Для систем кондиционирования не всегда нужно покупать громоздкое оборудование. Иногда требуется компактный чиллер — это базовый элемент системы, монтируемый в помещениях небольшой площади. Производством такого оборудования занимается компания Hiref. Она предлагает мини-чиллеры, конструкция которых была разработана с использованием передовых технологий. Это позволяет применять для них экологически безопасные хладагенты. Такие агрегаты практически не влияют на окружающую среду и при этом обладают высокой эффективностью.

Что такое мини-чиллер

Это оборудование для кондиционирования воздуха. Маленький чиллер отличается от стандартного размерами и производительнотью. Это компактное устройство, но при этом полностью справляющееся с функциями охлаждения. Небольшие габариты влияют на некоторые конструктивные особенности. Обычно это моноблочное оборудование, которое устанавливают не внутри помещения, а снаружи.

Назначение и сферы применения

Стандартные «большие» чиллеры часто используются в промышленности, поскольку они обладают значительной мощностью. В основном это машиностроение и металлообработка, а также химическая отрасль. Мини-чиллер — это агрегат, который выполняет функцию нагрева или охлаждения воды для центральных кондиционеров или фанкойлов.

Такое оборудование используется для охлаждения или отопления жилых домов, магазинов, спортивных сооружений, мини-гостиниц, небольших административных зданий и т.д. Для предприятий такое оборудование важно тем, что оно может обеспечивать оптимальные условия для работы дорогой техники — например, охлаждать серверную. Технические характеристики мини-чиллеров позволяют обеспечить более высокую эффективность по сравнению с бытовыми кондиционерами, а стоят они значительно меньше по сравнению с промышленными решениями.

Принцип работы оборудования

Мини-чиллер для охлаждения работает по тому же принципу, что и холодильники или кондиционеры. То есть, в основе его работы — второе начало термодинамики. В результате термодинамического процесса переносится тепловая энергия. Происходит испарение рабочей жидкости, процессы конденсация и сжатия, а затем внутри терморегулирующего вентиля осуществляется принудительное расширение.

Устройство оборудования

Мини-чиллеры состоят из тех же основных компонентов, что и обычные агрегаты того же типа. Это компрессор, конденсатор и испаритель. Последний предназначен для отведения тепла от объекта охлаждения. Через него проходят хладагент и вода. Первый доводится до кипения, в результате жидкость отдает ему энергию и охлаждается, а хладагент под нагревом переходит в газообразную форму. Затем газ попадает в компрессор, действует на его электродвигатель и способствует охлаждению. В том же узле происходит сжатие горячего пара, который затем поступает в конденсатор и теряет температуру под действием холодного воздушного потока.

Из теплообменика хладагент попадает в следующий узел, где из-за снижения температуры переходит в жидкое состояние и цикл запускается заново. Потому что смесь пара низкого давления и жидкости попадает в испаритель, где она закипает и процесс запускается заново.

Преимущества оборудования

Мини-чиллеры для охлаждения воды обладают целым рядом преимуществ:

  • отсутствие длинных трасс для фреона;
  • использование для охлаждения экологически чистой жидкости — воды;
  • удобство управления;
  • простота установки;
  • низкий уровень шума при работе;
  • сравнительно небольшое энергопотребление;
  • высокая надежность;
  • небольшой вес и компактность.

Мини-чиллеры от компании Hiref соответствуют самым высоким стандартам безопасности, удобны в эксплуатации и выполнены в современном дизайне. Теплоизоляция гидравлической линии в них сделана из полимерного материала, устойчивого к перепадам давления и другим негативным факторам внешней среды.

Испаритель изготовлен из нержавеющей стали, неподверженной коррозии. Все узлы агрегата обладают высокой степенью защиты от негативных воздействий, что и обеспечивает надежность оборудования в целом. Качественная автоматика защищает прибор от перегрузок.

Мини-чиллеры оснащены компрессорами, позволяющими добиться максимальной отдачи — это означает высокую эффективность использования энергии, что в перспективе приводит к снижению расходов на эксплуатацию. Встроенное программное обеспечение дает возможность управлять холодопроизводительностью компрессоров. Оно вычисляет показатели самой высокой эффективности при одновременной минимизации расходов.

Техническое обслуживание

Для полноценной работы оборудования нужно периодически его проверять. Техническое обслуживание мини-чиллеров осуществляется в соответствии с инструкцией производителя. Такие работы владелец может выполнять сам. Только сначала он должен убедиться, что устройство не подключено к электрической сети.

В процессе эксплуатации оборудования следует постоянно держать под контролем такие параметры как:

  • состояние несущих конструкций каркаса — на них не должно быть следов коррозии;
  • основные показатели работы устройства;
  • уровень незамерзающего раствора и его концентрацию;
  • состояние вентилятора охлаждения.

Следует проверять, нет ли утечки фреона, измерять его объем и давление, уровень масла на соответствующем фильтре. Важно следить и за расходом охлаждаемой жидкости. Все это можно делать без привлечения сторонних специалистов. Чтобы защитить конденсатор от механических повреждений, нужно установить защитные решетки. Если при проверке пользователь обнаружит повреждение ребер конденсатора, надо с помощью соответствующего инструмента вернуть их в нормальное положение, чтоб трубки обдувались воздушным потоком. Также нужно регулярно проверять работу датчиков и предохранительных клапанов.

Самостоятельно пользователь может:

  • очищать конденсатор от листьев и прочего крупного мусора, который там мог оказаться;
  • калибровать датчики температуры и давления;
  • проводить очистку испарителя;
  • контролировать работу электрики;
  • следить за уровнями масла и фреона;
  • осматривать клапаны и подшипники, чтобы обеспечить стабильную и безопасную работу.

Периодически нужно проверять состояние трубок теплообменника, компрессора, других узлов. Если пользователь не уверен, что сможет сам проводить проверки в соответствии с рекомендациями производителя, то может нанять для этого специалиста.

Причины купить мини-чиллеры Hiref

Компания Hiref уже более 20 лет работает на рынке систем кондиционирования. Она разрабатывает и производит оборудование, которое используется дл различных объектов, включая музейные залы, торговые комплексы и здания IT-компаний.

Наши преимущества:

  • проведение исследований и наличие собственных разработок, позволяющих выпускать продукцию, соответствующую самым высоким требованиям;
  • проектирование как механической и электрической части, так и разработка программного обеспечения в рамках одного предприятия;
  • качественная сборка и многоступенчатый контроль качества производства;
  • предоставление технических консультаций при выборе системы кондиционирования и при ее проектировании;
  • пусконаладочные работы;
  • сервисное обслуживание.

Компания оказывает комплексные услуги. Это важно, поскольку сам по себе мини-чиллер не является законченной системой. Необходимо дополнительное оборудование и правильный его монтаж, чтобы такая система работала в полную силу. Мы поможем установить и запустить оборудование, а в дальнейшем — обеспечим его обслуживание на протяжении всего жизненного цикла. Это обеспечит эффективную бесперебойную работу агрегата.

Как выбрать оборудование

Для того, чтоб выбрать подходящую модель чиллера, нужно сначала выполнить расчет необходимой мощности оборудования. Для этого нужно знать потребности в каждом конкретном случае. Делается гидравлический расчет по отдельным участкам и все системе в целом. Это требует специальных знаний, поэтому лучше поручить эту задачу специалисту.

Выбор мини-чиллера — дело серьезное. Нужно покупать модель с учетом площади помещения, условий эксплуатации и т.д. Наши менеджеры ответят на все вопросы, касающиеся технических характеристик мини-чиллера и помогут подобрать соответствующее оборудование.

Портативный чиллер с водяным охлаждением | Небольшие водоохладители

Delta T Systems предлагает передовую производительность и полный спектр энергоэффективных портативных охладителей . Уникальная технология переменной скорости и высокоточный контроль температуры (в пределах 0,5 °F) делают эти портативные чиллеры превосходными характеристиками в самых разных приложениях для контроля температуры.

  • Обзор
  • Особенности
  • Доступны стандартные портативные охладители весом от 1 до 30 тонн и индивидуальные решения свыше 60 тонн
  • Моноблочные чиллеры на 40, 50 и 60 тонн, а также модульные чиллеры на более 60 тонн
  • Чиллеры с воздушным и водяным охлаждением
  • Диапазон температур от -10°F (-23°C) до 100°F (38°C)
  • Контроль температуры с точностью до 0,5°F
  • Эффективная работа от 10% до 100% номинальной мощности для всех чиллеров с регулируемой скоростью

Функции охлаждения

  • Герметичный компрессор с переменной скоростью
    • Экономия энергии от 30% до 50% от первоначальных инвестиций
    • Плавный пуск
    • Меньший износ по сравнению с циклическим циклом компрессора
    • Инверторный привод защищает компрессор от скачков мощности
    • Жесткий контроль температуры в пределах ½ градуса компрессор для повышения производительности
    • Спиральные компрессоры на моделях от 40 до 60 тонн
  • Пластинчатый испаритель из нержавеющей стали с медной пайкой
    • Цветные металлы – не ржавеют
    • Меньшая вероятность загрязнения благодаря небольшим каналам, создающим высокие скорости и обеспечивающим чистоту каналов.
  • Вентилятор конденсатора с регулируемой скоростью
    • Работает в точке с максимальной эффективностью
    • Снижает уровень шума, поскольку работает на минимально необходимой скорости
  • Электронный расширительный клапан наиболее эффективная рабочая точка
  • Позволяет увеличить диапазон рабочих температур без ущерба для контроля температуры или добавления дорогостоящих средств управления охлаждением
  • Микроканальные алюминиевые змеевики конденсатора (все модели с воздушным охлаждением)
    • Требуется меньше хладагента из-за меньшего размера трубок
    • Устраняет гальваническую коррозию, наблюдаемую при использовании медных труб и алюминиевых ребер
  • Коаксиальные конденсаторы модели с охлаждением)

  • Очищаемые кожухотрубные конденсаторы (модели с водяным охлаждением от 20 до 60 тонн)
  • Водяные элементы

    • Трубопровод охлажденной воды из цветных металлов
    • Сетчатый фильтр на входе испарителя
      • Простой доступ и удобство обслуживания для очистки или снятия
      • Большая площадь фильтра по сравнению с типичным Y-образным сетчатым фильтром означает меньшее время между чистками
    • Стандартный рабочий диапазон от -10°F (-23°C) ) до 100°F (38°C)
    • Жесткий контроль температуры с точностью до 0,5°F
    • Автоматический байпас в сценариях с низким/отсутствующим потоком для защиты агрегата

    Характеристики датчика

    • Датчики давления на всасывании и нагнетании хладагента
      • Позволяет компрессору регулировать скорость, чтобы адаптироваться к наиболее эффективным и безопасным условиям, чтобы сократить время простоя
      • Информация о фактическом давлении отображается и регистрируется, чтобы сократить время устранения неполадок
      • Устраняет хрупкие медные капиллярные трубки и датчики температуры линии жидкости для считывания показаний перегрева и переохлаждения
      • Датчик температуры нагнетания компрессора для защиты компрессора
      • Датчики давления и температуры охлажденной воды на входе и выходе
      • Датчик уровня бака

      Особенности шкафа

      • Проходит через стандартный 36-дюймовый дверной проем (должен быть 34-1/2 дюйма или меньше, чтобы соответствовать этому из-за дверных упоров)
      • Небольшая занимаемая площадь (34×34 на 5 и 7,5 тонны, 34×46 на 10 и 15 тонн)
      • Может поместиться в стандартный транспортный контейнер – самый высокий чиллер (15 тонн) составляет 85 дюймов
      • Полный доступ со всех сторон с подъемными панелями
      • Отдельная воздушная секция, чтобы чиллер мог обслуживаться путем снятия панели без создания неисправностей
      • Круглая катушка позволяет размещать чиллер на стене

      Электрические функции

      • NEMA 12 Electrical Panel
      • Отсоедините переключатель
      • 24 V Controls
      • Safe Electrical Component
      • Современные средства управления
        • Гибкие возможности удаленной связи
        • Обширный сбор цифровых данных
        • Адаптивное управление для сокращения времени простоя

      Функции управления

      • Собственная платформа управления от лидера отрасли ОВКВ и холодильного оборудования
        • Встроенные интерфейсы Ethernet предлагают широкий спектр открытых протоколов (веб-сервер, Modbus/TCP, BACNet, FTP, NTP) (дополнительно)
        • Облачные сервисы (дополнительно)
      • 4-дюймовый сенсорный дисплей
      • Адаптивное управление
        • Использует информацию о давлении, температуре и приводе компрессора в системе для работы чиллера в наиболее эффективной рабочей точке при сохранении предопределенные пределы рабочего диапазона компрессора
        • Изменяет скорость компрессора, если какой-либо из параметров приближается к условию отказа, чтобы сократить время простоя клиента.
      • Логирование данных
        • Логические данные о температуре и давлении постоянно для исторической ссылки
        • Занимают данные во время события тревоги
      • Удаленный мониторинг (опциональный)

      Бонус.

    • Применения с частотой 50 Гц без снижения мощности охлаждения
    • Modbus RTU или Bacnet MS/TP RS485 Communication
    • Удаленный запуск/остановка
    • Обнаружение охлаждения.

      Дополнительные принадлежности

      • Выносной дисплей
      • Комплект верхних трубопроводов
      • Монтажные ножки вместо роликов
      • Без насоса, без бака
      • Насос, без бака
      • Судовой насос без бака, без бака
      • Автоматическая подпитка
      • Фильтр бокового потока 50 микрон (установлен на заводе)
      • Полнопоточный фильтр 50 микрон (установлен на заводе)
      • Сирена будильника
      • Стробальный сигнал тревоги
      • Контакты удаленной сигнализации
      • Удаленный доступ к управлению
      • UL 508a
      • SNMP, Modbus TCP/IP, BACnet Ethernet-связь
      • Наружное/внешнее побережье
      • Воздушно-пылевые фильтры
      • Задняя конструкция с защитой от слива
      • Клапаны подачи и возврата
      • ЧРП насосов
      • Вентиляторы среднего и высокого давления для воздуховодов

      Характеристики портативного чиллера:

    • Интегрированные интерфейсы Ethernet предлагают широкий спектр открытых протоколов
    • Облачные сервисы (дополнительно)
    • 4-дюймовый сенсорный дисплей
    • Адаптивное управление
    • Алгоритм оптимизации операционной эффективности
    • Регистрация данных
    • Непрерывная регистрация данных температуры и давления
    • Регистрация данных аварийных событий
    • Удаленный мониторинг (дополнительно) и чиллеры с водяным охлаждением для широкого спектра коммерческих применений в течение почти двух десятилетий. Наши чиллеры используются во многих отраслях, включая промышленное производство, производство продуктов питания и напитков, производство медицинских и фармацевтических товаров.

      Дополнительные чиллеры

      Малые системы с охлажденной водой — HVAC/R и солнечная энергия

      Общей целью проектирования малых систем с охлажденной водой с одним или двумя чиллерами (рисунок ниже) является минимизация сложности при сбалансированном потреблении энергии. Небольшие системы охлажденной воды могут иметь меньшие бюджеты, выделяемые на эксплуатацию и техническое обслуживание, и могут работать без присмотра чаще, чем более крупные системы. Простота при одновременном использовании преимуществ охлажденной воды является отличительной чертой успешного проекта.

      Схема малой системы охлажденной воды

      Первая стоимость небольшой системы является обычным препятствием, с которым сталкивается владелец здания. Существуют способы минимизировать первоначальные затраты без ущерба для эксплуатационных расходов. Например, более широкая конструкция ΔT снижает скорость потока, что, в свою очередь, уменьшает размеры труб и насосов. В дополнение к снижению затрат на насос и ценообразование, это также может позволить разработчику избежать установки накопительного бака для соблюдения требуемого «времени цикла» чиллера. В системе с несколькими чиллерами использование конструкции с переменным первичным потоком может уменьшить количество насосов, стартеров, электрооборудования и занимаемой площади.

      Постоянный расход

      Постоянный расход прост и часто применяется к небольшим системам до 200 тонн — при условии, что перепад давления в системе достаточно низкий и применяется более широкое значение ΔT для уменьшения скорости потока в системе. В системах с постоянным расходом соответствующая перезагрузка охлажденной воды снижает потребление энергии чиллером. Эти две стратегии экономии энергии (уменьшение расхода и/или сброс температуры охлажденной воды) можно успешно использовать в конструкциях с постоянным расходом, более распространенных в небольших системах охлажденной воды.

      В системах с постоянным расходом используется либо балансировочный, либо редукционный клапан, либо, в некоторых случаях, регулировка рабочего колеса насоса для установки расчетного расхода системы. Редукционные клапаны расходуют энергию насоса. Другой вариант, используемый разработчиками для снижения энергии перекачки и повышения гибкости системы, заключается в установке частотно-регулируемого привода на двигатель насоса и настройке его на постоянную скорость во время ввода системы в эксплуатацию.

      Если вместо этого поток в системе уравновешивается за счет обрезки крыльчатки насоса, регулировать расход становится намного сложнее. Использование частотно-регулируемого привода на заданной скорости позволяет при необходимости уменьшить или увеличить расход в будущем. Этот подход более экономичен, поскольку стоимость частотно-регулируемых приводов снизилась. Любые дополнительные затраты будут компенсированы отказом от балансировочных клапанов и пускателя насоса.

      С переменным потоком

      Хотя система с переменным первичным потоком может стоить больше, чем система с постоянным потоком, ее популярность растет, поскольку она дешевле, чем установка системы с развязкой. Еще одна причина его повышенной популярности заключается в том, что снижается энергия накачки.

      Некоторых владельцев беспокоит более сложная система управления, но системы с переменным расходом могут очень просто работать в небольшой системе охлажденной воды, когда имеется только один чиллер или когда два чиллера подключены последовательно.

      Метод конденсации

      Во многих небольших системах с охлажденной водой используются чиллеры с воздушным охлаждением из-за более низких требований к техническому обслуживанию контура конденсации. Системы с водяным охлаждением, как правило, более энергоэффективны и имеют больше возможностей для таких функций, как рекуперация тепла, хотя некоторые чиллеры с воздушным охлаждением имеют варианты частичной рекуперации тепла.

      Чтобы помочь владельцу принять решение о выборе системы, комплексный анализ энергопотребления является лучшим методом оценки разницы в стоимости жизненного цикла между системами с воздушным и водяным охлаждением. Энергетический анализ, вероятно, требуется для многих объектов, желающих получить сертификат LEED, поэтому он уже может быть частью этих работ.

      Количество чиллеров

      Количество устанавливаемых чиллеров зависит от требований к резервированию и первоначальной стоимости. Как правило, чем больше чиллеров установлено, тем выше первоначальная стоимость. Поэтому во многих небольших системах используется только один чиллер. Большинство чиллеров в диапазоне от 20 до 200 тонн используют несколько компрессоров с несколькими контурами охлаждения и обеспечивают разумный уровень резервирования охлаждения. Единственными средствами управления системой, установленными на одном чиллере, могут быть часы и выключатель внешней блокировки для включения и выключения системы охлажденной воды. Если используется только один чиллер, система, которая изменяет скорость потока через чиллер, может быть довольно простой в эксплуатации. Минимальные и максимальные потоки и максимальная скорость изменения потока по-прежнему требуют рассмотрения

      По мере того, как системы становятся больше, владельцу может потребоваться большее резервирование, что вынуждает их устанавливать несколько чиллеров. Некоторые проектировщики используют 200 тонн в качестве максимального объема работы для одного чиллера.

      При наличии нескольких чиллеров необходимо принять гораздо больше решений по управлению системой, включая:

      • включение второго чиллера
      • • выключение второго чиллера и
      • восстановление после отказа.

      Установки с двумя чиллерами требуют более интеллектуального управления системой, чем установки с одним чиллером.

      Параллельная или последовательная

      Параллельная конфигурация более распространена, чем последовательная. В системах чиллеров с четным числом чиллеров есть преимущества их последовательной конфигурации, особенно если желателен низкий или переменный расход воды. Это обеспечивает более высокую эффективность системы и более высокую производительность, поскольку чиллер, расположенный выше по потоку, производит воду более высокой температуры. Последовательные чиллеры не следует применять с низким значением ΔT системы, так как может быть достигнут максимальный расход через чиллеры.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
