Системы кондиционирования с чиллерами и фанкойлами

В данном разделе изучаются следующие темы:

1. Общие сведения, состав, принцип работы, область применения.
2. Чиллеры. Конструкция. Система управления. Принципиальная схема.
3. Фэнкойлы.
4. Насосные станции.
5. Монтаж и наладка СКВ с чиллерами и фэнкойлами
1. Монтаж элементов системы
2. Монтаж фэнкойлов
3. Монтаж системы тепло-холодоснабжения фэнкойлов
4. Монтаж чиллеров
5. Монтаж насосной станции
6. Пуск, испытание и наладка СКВ с чиллерами и фэнкойлами.
7. Техническое обслуживание СКВ с чиллерами и фэнкойлами.

Для изучения данного материала рекомендуем Вам повторить содержание программы ДПО “Монтаж бытовых СКВ” (Интернет-обучение + содержание практических занятий), раздел оборудование для систем ОВК.

Далее необходимо изучить основную литературу и ответить на контрольные вопросы.

Основная литература:

1. “Системы вентиляции и кондиционирования. Теория и Практика”, Ананьев В.А., Балуева Л.Н., Гальперин А.Д. и др., Евроклимат, 2005 (стр. 122-155.pdf — 6,44 Mb, стр. 340-369.pdf — 6,56 Mb)
2. “Системы кондиционирования воздуха с чиллерами и фэнкойлами”, Белова Е.М., Евроклимат, 2003 (стр. 21-43.pdf — 5,51 Mb, стр. 119-154.pdf — 8,9 Mb, стр. 183-228.pdf — 11,2 Mb, стр. 343-393.pdf — 11,5 Mb)

Дополнительная литература:

1. “Центральные системы кондиционирования воздуха в зданиях”. Белова Е.М., Евроклимат, 2006 (стр. 1-59.pdf — 16 Mb)

Контрольные вопросы:

1. Сравните VRF-системы и СКВ с чиллерами и фэнкойлами? Какие преимущества и недостатки есть у каждой из этих систем есть?
2. Какие типы фанкойлов Вы знаете?
3. Каким образом охлаждаются внешние теплообменники (конденсаторы) чиллеров?
4. Какие устройства в системе центрального кондиционирования позволяют точно и индивидуально регулировать температуру в отдельном помещении?
5. Какие зазоры должны быть обеспечены при монтаже фэнкойлов?
6. При монтаже фэнкойлов канального типа (скрытая установка) в гипсокартонном потолке организовываются ревизионные лючки. Каково их назначение и размеры?
7. Фэнкойлы по внешнему виду сходны с внутренними блоками сплит-систем. В чем их основное отличие?
8. Чем определяется сторона подвода трубопроводов теплохолодоснабжения к фэнкойлам?
9. В какую сторону необходимо обеспечить уклон трубопроводов теплохолодоснабжения фэнкойлов?
10. Для чего применяются воздухоотводчики?
11. Где находится информация по схеме распределения массы чиллера с таблицей нагрузок на опоры, а также наличия центра тяжести установки?
12. Для чего применяются гибкие ставки при гидравлическом подключении чиллера к насосной станции?
13. Для чего используется расширительный бак?
14. Нужно ли учитывать вес теплохолодоносителя при монтаже трубопроводов?
15. В какой момент и для чего осуществляется изоляция трубопроводов теплохолодоснабжения?
16. Какой документ регламентирует процесс испытания холодильного контура чиллера?

Принципиальные схемы тепло-холодоснабжения системы кондиционирования воздуха с чиллерами и фэнкойлами

Схема тепло-холодоснабжения системы кондиционирования воздуха с чиллерами и фэнкойлами должна разрабатываться на основе принципиальных и конструктивных решений по системе кондиционирования воздуха с учетом специфики здания.

Простая и дешевая одноконтурная гидравлическая схема системы холодоснабжения , объединяющая источник холода — чиллер, фэнкойлы и насосную станцию имеет существенные недостатки.

• При установке чиллера снаружи здания, необходимо опорожнять всю систему в зимнее время и заполнять систему водой перед началом эксплуатации.
• Ограничена возможность экономии электроэнергии.
• Сложность теплогидравлической увязки нескольких параллельно функционирующих колец с различными режимами работы системы холодоснабжения фэнкойлов.
• Исключена возможность круглогодичного кондиционирования воздуха в помещениях здания, так как отсутствует пиковый источник теплоты.

Ниже приведены примеры реализованных схем системы кондиционирования воздуха с чиллерами и фэнкойлами. В основу разработки положен принцип зонирования и разделения гидравлической схемы на части. Сравнительный анализ преимуществ и недостатков каждой из схем поможет выбрать необходимый варианта при решении конкретной задачи.

Схема тепло-холодоснабжения с круглогодичным режимом работы СКВ с чиллерами и фэнкойлами

Рис 1

В административном здании запроектирована система кондиционирования воздуха с чиллерами и фэнкойлами(рис1.). Два чиллера с воздушным охлаждением конденсатора и вентиляторами устанавливают во дворе здания, а два гидромодуля — в специальном помещении в подвале. В здании отсутствует централизованный приток обработанного наружного воздуха. Фэнкойлы приняты одноконтурными, система тепло-холодоснабжения двухтрубная, со смешением наружного и рециркуляционного воздуха. Источником теплоты в пиковом режиме является система централизованного теплоснабжения от ТЭЦ, в переходный период — чиллер, работающий в режиме теплового насоса.

Достоинства схемы:

• круглогодичный режим функционирования системы кондиционирования, включая отопление в холодный период;
• независимость гидравлических контуров: теплоснабжения от пикового источника и тепло- холодоснабжения от чиллера;
• зонирование двухтрубной системы теплохолодоснабжения;
• гидравлическая устойчивость системы в режиме отопления с тепловым насосом;
• простота и экономичность.

Недостатки схемы:

• необходимость слива воды из теплообменника чиллера в холодный период года;
• невозможность экономии электроэнергии во время работы чиллера в режиме теплового насоса (неизменный расход теплоносителя).

Схема теплохолодоснабжения СКВ с чиллерами и фэнкойлами с круглогодичным режимом работы с промежуточными теплообменниками

Рис. 2

Схема тепло-холодоснабжения с круглогодичным режимом работы с промежуточными теплообменниками разработана для реконструируемого административного здания. В здании предусмотрены три центральные системы кондиционирования воздуха для подачи минимального количества наружного воздуха и система кондиционирования воздуха с чиллерами и фэнкойлами.

Контуры гидравлически разделены пластинчатыми теплообменниками TOl, Т02 и ТОЗ. В контуре «испаритель чиллера — промежуточный теплообменник» циркулирует незамерзающий водный раствор этиленгликоля.

Достоинства схемы:

• независимый контур с постоянным расходом водного раствора этиленгликоля обеспечивает устойчивую работу и упрощает эксплуатации системы, улучшает ее экологичность;
• насос с переменной частой вращения обеспечивает экономию электроэнергии;
• промежуточные теплообменники TOl, Т02 и ТОЗ позволяют разделить контуры воздухоохладителей и фэнкойлов.

Недостатки схемы:

• Однозональная двухтрубная схема трубопроводов, не обеспечивает комфортных условий в разных помещениях здания;
• Не предусмотрена работа чиллера в режиме теплового насоса;
• Общий циркуляционный насос для контуров охлаждения «Т01 — фэнкойлы и отопления «ТОЗ — фэнкойлы» (недостаток устраняется при использовании насоса с регулируемой частотой вращения).

Схема тепло-холодоснабжения СКВ с чиллерами и фэикойлами с теплогенератором и гидравлическим регулятором.

Рис. 3

Схема разработана для небольшого жилого здания, имеющего собственный источник теплоты — теплогенератор, обеспечивающий потребность здания в теплоте на нужды отопления, горячего водоснабжения, нагревания приточного воздуха в центральной системе кондиционирования воздуха.

Для поддержания стабильного температурного режима предусмотрен трехходовой регулирующий клапан.

Преимущества схемы:

• создания режима энергосбережения при обеспечении комфортных условий в помещении;
• устойчивость, надежность эксплуатации системы и оборудования за счет гидравлической и тепловой независимости контуров;
• возможность поддержания заданной температуры приточного воздуха в помещении в холодное время года;
• отсутствие дорогостоящих теплообменников.

Недостатки схемы:

• наличие гидравлически зависимых контуров циркуляции через воздухоохладители центрального кондиционера и фэнкойлы;
• не используется возможность работа чиллера в режиме теплового насоса для горячего водоснабжения в переходный период;
• необходимость слива воды в холодное время года из теплообменника чиллера.

Cхема тепло-холодоснабжения СКВ с чиллерами и фэнкойлами с использованием теплоты конденсации хладоагента

Рис. 4

Данная схема была разработана для гостиницы. Источником холода являются два чиллера с воздушным охлаждением конденсатора. Один из чиллеров выполнен с дополнительным водяным конденсатором. Четырехтрубная система трубопроводов.

Достоинства схемы — комплексное решение задачи обеспечения комфортных условий вне зависимости от времени в т.ч.:

• независимость контуров циркуляции источников теплоты, холода и потребителей;
• энергоэкономичность системы;
• удобство эксплуатации;
• наличие горячего водоснабжения при отключении централизованного источника теплоты.

Недостатки схемы:

• общие гидравлические контуры отопления в режиме теплового насоса и охлаждения;
• высокая стоимость – большое количество теплообменников и насосов.

Чиллер FCU Фанкойлы | FCU без воздуховодов для чиллеров Отопление и охлаждение Кондиционер

Ультратонкие 5,1-дюймовые потолочные фанкойлы с инвертором постоянного тока.

Сверхвысокоэффективные фанкойлы с двигателями вентиляторов с инвертором постоянного тока

Двигатели вентиляторов с инвертором постоянного тока работают более эффективно и потребляют меньше энергии, чем обычные двигатели вентиляторов. Кроме того, они намного тише, чем стандартный блок вентиляторов, их работу почти не слышно. А использование герметично закрытого двигателя вентилятора означает долгие годы бесперебойной работы, поскольку пыль, соли, кислоты и влага не могут попасть внутрь. Мы упоминали более эффективные? Двигатели вентиляторов с инвертором постоянного тока потребляют до 75 % меньше электроэнергии для выполнения той же работы. Блоки FCU Chiltrix Ultra-Slim DC-Inverter CXI рассчитаны на напряжение 110–130 В, 60 Гц.

Фанкойлы Chiltrix с инвертором постоянного тока

Чилтрикс	Охлаждение	Отопление	Вода	Головка	Воздух CFM	дБ	дБ	Мощность	Мощность	Сеть	Доставка
Модель	БТЕ	БТЕ	гал/мин	Потери (футы)	Том	Высокий	Низкий	Вт Высокая	Поставка	Размеры Дюймы	Размеры Дюймы
CXI120	11 877	9 727*	2,4	9,3	340	39	28	22	115 В 50/60 Гц	51,2 Ш x 5,1 Г x 26,4 В	52,8 Ш x 7,1 Г x 28,7 В
CXI85	8 498	8079*	1,8	9,2	270	37	28	21	115 В 50/60 Гц	43,3 Ш x 51 Г x 26,4 В	44,9 Ш x 7,1 Г x 28,7 В
CXI65	6 451	5666*	1,6	4,4	188	32	27	18	115 В 50/60 Гц	35,4 Ш x 5,1 Г x 26,4 В	37,0 Ш x 7,1 Г x 28,7 В
CXI34	3 379	3347*	1,2	3,6	94	30	24	14	115 В 60 Гц	27,6 Ш x 5,1 Г x 26,4 В	29,1 Ш x 7,1 Г x 28,7 В
HW72	7 200	8 640	1,9	5. 1	512	46	35	40	220 50/60 Гц	31Ш x 9Г x 11В	36Ш x 15Г x 11В
Канальные гидравлические обработчики воздуха
ВМБ 8	18 600	21 600	4,5	6,5	800	нет данных	нет данных	547	120 В 50/60 Гц	20W x 21Dx40	Н/П/подлежит уточнению
ВМБ 12	27 900	32 200	6,7	5,7	1200	нет данных	нет данных	832	120 В 50/60 Гц	23Ш x 20Гx42	Нет данных/подлежит уточнению
ВМБ 16	39 100	44 400	9,25	7,9	1600	нет данных	нет данных	1197	120 В 50/60 Гц	28Ш x 21,25Гx48	Н/П/подлежит уточнению
ВМБ 20	43 100	49 500	10. 31	8,7	1825	нет данных	Н/Д	1311	120 В/50/60 Гц	28Ш x 21,25Гx48	Нет данных/подлежит уточнению
*Примечание. Для устройств VMB требуется термостат 0–10 В, например Honeywell T7350D, TB7980B1005 и т. д.

* Указанные значения CXI являются максимальными и варьируются в зависимости от конфигурации. Пожалуйста, обратитесь к данным испытаний мощности FCU или свяжитесь с нами для получения более подробной информации. Теплопроизводительность при использовании с тепловым насосом обычно на 10-12% ниже, чем заявленная тепловая мощность в надлежащем исполнении. HW72 рассчитан на EWT 54F, обратите внимание, что этот товар предназначен только для экспорта.

Внутренние объемы воды CXI: CXI-34=1,03 л, CXI-65=1,94 л, CXI-85=2,86 л, CXI-120=3,79 л

См. технические характеристики бесканальных фанкойлов        См. технические характеристики канальных фанкойлов Hydronic

См. фотографии установленных фанкойлов CXI

Блоки FCU Chiltrix серии CXI — это самые тонкие и тихие чиллеры-фанкойлы без воздуховодов. Они также потребляют гораздо меньше электроэнергии для работы, чем любой стандартный фанкойл. Серия HW представляет собой стандартную конструкцию с высокой стенкой и стандартной эффективностью. Чиллеры с тепловым насосом Chiltrix серии CX могут работать с фанкойлами практически любой марки, канальными или бесканальными, а также с гидравлическими системами, установленными в полу.

Центральные канальные гидросистемы:

Канальные системы принудительной вентиляции менее эффективны, чем фанкойлы без воздуховодов, из-за перепада статического давления и тепловых потерь в воздуховоде. Канальные системы требуют централизованного термостата и не могут использовать преимущества отдельных зон в каждой комнате, как система без воздуховодов. В новом строительстве или при установке кондиционера в здании в котором нет существующей системы воздуховодов, стоимость установки системы без воздуховодов будет примерно такой же или меньше, чем установка с системой воздуховодов. Тем не менее, если центральная канальная система является вашим лучшим выбором, система Chiltrix в сочетании с VMB с питанием от инвертора постоянного тока FirstCo будет наиболее эффективным выбором. См. Руководство по размерам фанкойлов канального чиллера

О технологии двигателя вентилятора с инвертором постоянного тока

Независимо от того, используются ли они для компрессора, насоса или двигателя вентилятора, инверторные двигатели постоянного тока хорошо известны своей эффективностью. Кроме того, они меньше нагреваются, служат дольше и производят гораздо более низкий уровень шума. Двигатели с инвертором постоянного тока не имеют фактического инвертора, питание переменного тока проходит через цепь выпрямителя, преобразуя его в питание постоянного тока. Затем мощность постоянного тока пульсирует с различной частотой, чтобы вращать двигатель. Чем выше частота импульсов, тем быстрее вращается двигатель. Инверторные двигатели постоянного тока не только на 20-40% более эффективны при заданной скорости, они также обеспечивают возможность эффективного согласования скорости двигателя с потребностями в реальном времени, экономя еще больше энергии.

Ниже представлена ​​таблица отвода скрытой теплоты для бесканальных фанкойлов CXI, основанная на стандартных условиях испытаний AHRI W44F, 80FdB / 67FwB.

Модель	Удаление влаги (л/ч)	Коэффициент явного тепла
CXI-34	0,38	74%
CXI-65	0,68	75%
CXI-85	0,85	77%
CXI-120	1,32	74%

Выше на максимальной скорости.

CXI Скорость вентилятора CFM	CXI-34	CXI-65	CXI-85	CXI-120
Объем воздуха (ч)	94.2	188,3	270,7	341,4
Объем воздуха (м)	64,7	129,5	194,2	241,3
Объем воздуха (л)	53,0	107,1	158,9	200. 1





Hi-Wall Mini-Split

Фанкойл

Высокостенный фанкойл HW72 выглядит как стандартный внутренний мини-сплит-блок. Этот блок предназначен для чиллера, включает в себя пульт дистанционного управления. Двигатель переменного тока 208-240 В, 50/60 Гц. ТОЛЬКО ДЛЯ ЭКСПОРТ. Для США см. блоки серии CXI ниже.

Потолочный вентиляторный доводчик

Ультратонкие инверторы постоянного тока Chiltrix серии CXI предназначены для универсального монтажа и используют напряжение 120 В, их можно устанавливать на потолке, стене или полу. Фанкойлы с инвертором постоянного тока серии CXI являются самыми тихими блоками FCU на рынке.

Низкий/средний настенный монтаж

Фанкойл См. фотографии установленного блока
CXI

Низкий настенный FCU вверху, напольный FCU с комплектом ножек внизу.

Напольный отдельно стоящий фанкойл

Водяной фанкойл канальной системы кондиционирования воздуха

Стандартные гидравлические устройства обработки воздуха могут использоваться с чиллерами Chiltrix для канальных центральных систем ОВКВ. Различные размеры и спецификации доступны в вашем местном поставщике HVAC. Chiltrix также предлагает гидравлические канальные фанкойлы.


Вверху: гидравлическая система обработки воздуха с регулируемой скоростью, инвертор постоянного тока FirstCo для клиентов, которые хотят использовать систему воздуховодов. Мы рекомендуем серия VMB (доступна как с восходящим, так и с горизонтальным потоком). См. Канальные гидравлические обработчики воздуха здесь.







Чиллеры и вентиляционные установки

В этой презентации мы узнаем, как чиллеры и вентиляционные установки (AHU) работают вместе в коммерческих зданиях. Мы обсудим основные функции этих систем, а также преимущества и недостатки чиллеров с воздушным охлаждением по сравнению с чиллерами с водяным охлаждением.

Чтобы просмотреть видео-презентацию на YouTube, прокрутите вниз.

Чиллеры с воздушным и водяным охлаждением

Чиллеры являются источником охлажденной воды, питающей охлаждающий змеевик в блоке обработки воздуха и фанкойлах. Приточный воздух будет обдувать змеевик с охлажденной водой в кондиционере или FCU, чтобы подавать холодный воздух в помещения в здании. Змеевик с охлажденной водой поглощает тепло воздуха, проходящего через них, и отводит тепло обратно в чиллер, где оно будет отбрасываться наружу.

Два наиболее распространенных типа чиллеров: с воздушным и водяным охлаждением. Это относится к методу, с помощью которого чиллер отводит тепло из системы.

Чиллер с водяным и воздушным охлаждением

В блочном кондиционере воздух помещения проходит непосредственно через змеевик, заполненный хладагентом, в то время как в системе с охлажденной водой комнатный воздух проходит через змеевик, заполненный охлажденной водой.

Чиллеры с водяным охлаждением производятся в большем тоннаже, чем чиллеры с воздушным охлаждением. Некоторые производители выпускают версии с водяным охлаждением до 6000 тонн (20 500 кВт), а их версии с воздушным охлаждением до 600 тонн (1,900 кВт).

Чиллеры с воздушным охлаждением и чиллеры с водяным охлаждением

Чиллеры с воздушным охлаждением используют вентиляторы для отвода тепла наружу, а чиллеры с водяным охлаждением требуют градирни, которая направляет воду в чиллер для поглощения нежелательного тепла, и затем выбросьте это тепло через процесс башни.

Установленный на крыше чиллер с воздушным охлаждением, обслуживающий горизонтальные фанкойлы

Чиллер с воздушным охлаждением поставляется в виде комплекта с завода, включая компрессор, испаритель и конденсатор, с возможностью установки насосов охлажденной воды. Для чиллера с водяным охлаждением требуется гораздо больше оборудования, включая градирню, водоподготовку, дренажные линии и какой-либо вид песочного или центробежного фильтра. Это приводит к тому, что чиллеры с воздушным охлаждением имеют более низкую стоимость установки, более простую установку, более низкие затраты на техническое обслуживание из-за меньшего количества компонентов и отсутствия проблем с водой или химикатами, с которыми приходится иметь дело.

Чиллеры с водяным охлаждением обычно более энергоэффективны, поскольку компрессору приходится выполнять меньше работы, поскольку чиллеры с водяным охлаждением имеют более низкую температуру и давление конденсационной воды. Чиллеры с водяным охлаждением обычно имеют более длительный срок службы оборудования, поскольку они в основном устанавливаются в помещении, а чиллеры с воздушным охлаждением устанавливаются на открытом воздухе и подвергаются воздействию погодных условий. Срок службы чиллеров с водяным охлаждением составляет от 20 до 30 лет, а чиллеров с воздушным охлаждением — от 15 до 20 лет.

Установленный на крыше чиллер с водяным охлаждением, обслуживающий горизонтальные 4-трубные фанкойлы

Если подрядчик по ОВиК устанавливает чиллер с воздушным охлаждением на крыше здания с горизонтальными фанкойлами, а затем устанавливает трубопровод и насос, система готова, за исключением электропитание и органы управления.

Использование того же здания. Если подрядчик по ОВиК должен установить чиллер с водяным охлаждением, а на уровне земли нет места, возможно, потребуется построить пентхаус на крыше для размещения чиллера, а дополнительное усиление конструкции крыша может потребоваться для веса градирни, полной воды.

Для чиллеров с водяным охлаждением требуется градирня, а для градирни требуется подпиточная вода и дренаж. Также потребуется некоторая форма химической обработки, чтобы вода в градирне оставалась стабильной и не вызывала коррозионного накопления.

Чиллер с воздушным охлаждением не требует градирни. Установка намного проще и позволяет избежать дополнительного использования воды и химикатов. Если вода дорогая, а энергия дешевая, то лучшим вариантом может быть чиллер с воздушным охлаждением. Если энергия дорогая, а вода дешевая, лучшим решением может стать чиллер с водяным охлаждением.

Чиллер с воздушным охлаждением, обслуживающий вентиляционные установки

Здесь представлены чиллеры, питающие вентиляционные установки, и разница между установками с воздушным и водяным охлаждением в одном здании.

Использование чиллера с воздушным охлаждением может освободить ценное пространство внутри здания, которое в противном случае потребовалось бы для чиллера с водяным охлаждением. Это дополнительное пространство можно сдавать в аренду, увеличивая стоимость здания.

Установленный на первом этаже чиллер с водяным охлаждением, обслуживающий вентиляционные установки

Чиллеры с водяным охлаждением в основном устанавливаются внутри помещений. Это один из факторов, который приводит к увеличению срока службы оборудования в диапазоне от 20 до 30 лет по сравнению с чиллером с воздушным охлаждением, который проводит весь свой срок службы на открытом воздухе и работает при более высокой температуре жидкости конденсатора. Чиллеры с воздушным охлаждением могут иметь срок службы от 15 до 20 лет.

Чиллеры с воздушным охлаждением будут иметь меньшие затраты на техническое обслуживание из-за меньшего количества компонентов, а также того факта, что градирни, используемые в системах с водяным охлаждением, нуждаются в очистке воды, а чиллер нуждается в очистке труб конденсатора.

Это делает чиллеры с воздушным охлаждением менее дорогими в установке и обслуживании, а системы с водяным охлаждением более энергоэффективными.

Чиллеры с водяным охлаждением

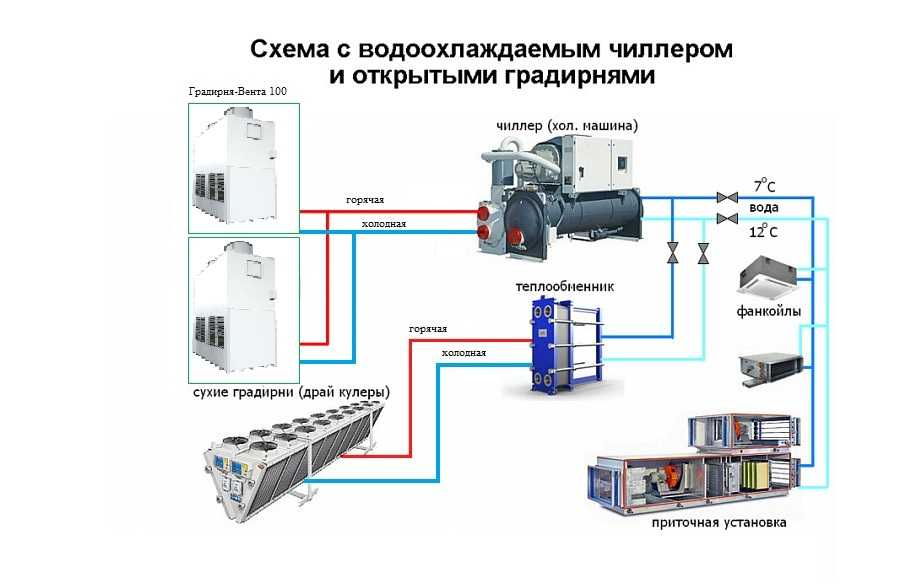

Чиллеры с водяным охлаждением могут быть расположены в любом месте здания или на крыше механического пентхауса. Чиллер не должен располагаться в подвале, если не обеспечен доступ для его замены. Расположение чиллера на первом этаже со съемными жалюзи или большой подъемной дверью обеспечивает легкую замену и доступ для протяжки труб.

Чиллер с водяным охлаждением, обслуживающий вентиляционную установку

Чиллер должен быть подключен к градирне для отвода тепла. Это дополнительный набор труб, выходящих из чиллера и соединяющихся с градирней снаружи. Градирни чаще всего устанавливаются на уровне земли или на крыше.

Охлажденная вода из чиллера циркулирует по зданию с помощью насосов охлажденной воды. Охлажденная вода будет циркулировать ко всему оборудованию, требующему охлаждения, включая воздухообрабатывающие агрегаты, фанкойлы и воздуходувные змеевики.

Когда воздух из помещений здания проходит через змеевики с охлажденной водой, тепло будет поглощаться охлажденной водой, циркулирующей через змеевики в этом оборудовании.

Тепло циркулирует из помещения через охлажденную воду в чиллер с водяным охлаждением, где тепло передается контуру хладагента внутри чиллера. Контур хладагента перемещает это тепло от испарителя к компрессору, где оно сжимается из газа низкого давления в газ высокого давления в конденсаторе.

Вода из градирни будет циркулировать через водоохлаждаемый конденсатор чиллера и поглощать это тепло, в результате чего газ высокого давления конденсируется и превращается в жидкость высокого давления.

Вода градирни теперь поглощает это тепло, а затем выбрасывает его в атмосферу. (См. наше видео с объяснением того, как работают градирни).

Чиллеры с воздушным охлаждением

Размеры чиллеров с воздушным охлаждением ограничены некоторыми энергетическими кодами, поскольку они считаются менее энергоэффективными, чем чиллеры с водяным охлаждением. Чиллер с воздушным охлаждением отводит тепло, поглощаемое зданием, путем обдува воздухом от вентилятора хладагента, циркулирующего в змеевиках конденсатора.

Чиллер с воздушным охлаждением, обслуживающий вентиляционную установку с водяным змеевиком

Доступны чиллеры с воздушным охлаждением весом от 10 до 600 тонн. Чиллеры с воздушным охлаждением можно заказать с установленными на заводе насосами, что позволяет сэкономить время на установку.

Глядя на видео с воздуха или изображения зданий, вы можете заметить чиллеры с воздушным охлаждением, так как у них будет ряд вентиляторов вдоль всей верхней части чиллера, используемых для отвода тепла.

Чиллеры с воздушным охлаждением могут быть установлены на земле, если есть свободное место. Необходимо учитывать шум, создаваемый вентиляторами конденсатора.

Последовательность операций управления чиллером с водяным охлаждением

Итак, вот простое объяснение последовательности управления чиллером, в данном случае чиллером с водяным охлаждением и градирней. Фактические последовательности управления могут быть очень сложными с целью оптимизации энергоэффективности, включенной в алгоритмы.

Охладитель с водяным охлаждением и градирня, обслуживающие вентиляционные установки

В помещении может быть датчик температуры, требующий большего или меньшего охлаждения. Он отправит сигнал на контроллер кондиционера, контроллер отправит выходной сигнал на двухходовой регулирующий клапан, чтобы открыть или закрыть, а затем датчик перепада давления уловит эти изменения и отправит выходной сигнал на ЧРП. который либо ускоряет, либо замедляет работу насоса охлажденной воды, увеличивая или уменьшая поток охлажденной воды в зависимости от потребности.

На стороне воды конденсатора у вас может быть датчик температуры в трубопроводе подачи воды конденсатора, определяющий температуру. Если вода становится слишком холодной из-за низкой потребности чиллера, вентилятор будет настроен на более низкую скорость, и именно так он работает с чиллером для оптимизации градирни.

Последовательность операций управления чиллером с воздушным охлаждением

Установка чиллера с воздушным охлаждением аналогична, но не нужно беспокоиться о градирне. Таким образом, еще раз датчик температуры в этом пространстве отправит входной сигнал на контроллер, а контроллер отправит выходной сигнал на двухходовой регулирующий клапан, открыть или закрыть, в зависимости от того, требуется ли ему больше охлажденной воды или меньше.

Блок-схема чиллера с воздушным охлаждением и последовательность операций

Датчик перепада давления, конечно, обнаружит повышение давления, если все эти клапаны закрыты, и этот насос продолжает качать с той же скоростью, это давление будет расти. и этот перепад давления будет установлен для снижения скорости, потому что давление слишком сильно возрастает, что означает, что потребность упала, поэтому он может сэкономить энергию насоса за счет снижения его скорости.

Вентиляционные установки

Установка обработки воздуха имеет змеевик с охлажденной водой и вентилятор, который обдувает змеевик холода перед подачей в помещение. Они отличаются от агрегатов Rooftop, в которых весь контур хладагента размещен внутри оборудования. Вентиляционные установки охлаждают воздух, пропуская теплый комнатный воздух через змеевик, в котором циркулирует охлажденная вода. Тепло поглощается охлажденной водой, в то время как воздух в помещении крышных блоков охлаждается хладагентом, циркулирующим по внутреннему змеевику.

Посмотрите наше видео о крышных установках и другое видео о вентиляционных установках, чтобы лучше понять эти две системы.

Air Handler также будет использовать нагрев горячей воды или пара для обогрева здания, в то время как крышный блок может быть тепловым насосом, который использует обратный цикл хладагента для обогрева, или может содержать газовую печь. Горячая вода или пар из котла будут направляться в нагревательный змеевик кондиционера для передачи тепла от змеевика комнатному воздуху, проходящему через змеевик.

Вентиляционные установки доступны в гораздо больших размерах, чем руфтопные агрегаты, с нестандартными воздухообрабатывающими установками до 400 000 CFM .

Вентиляторы могут быть установлены на крыше или в техническом помещении на любом этаже здания. Часто много кондиционеров обслуживают большое здание, разбросанные по всему зданию, или по одному на каждом этаже, или одно устройство может обслуживать все здание. Одно из основных решений заключается в том, где разместить вентиляционные установки, оставив место для воздуховодов из листового металла по всему зданию для подачи свежего воздуха, сбросного воздуха, возвратного воздуха и приточного воздуха.

Фанкойлы и нагнетательные доводчики

Фанкойлы и нагнетательные доводчики используются для помещений меньшего размера, чем может покрыть вентиляционная установка. Фанкойлы могут быть горизонтально подвешены или установлены вертикально, например, в отелях. Посмотрите наше видео о фанкойлах, чтобы лучше понять эти системы.

Фанкойл представляет собой миниатюрную версию кондиционера, но гораздо менее сложную и с меньшим количеством опций. Фанкойлы обслуживают гораздо меньшие площади, чем воздухообрабатывающие агрегаты, и изготавливаются с объемом воздуха до 4000 кубических футов в минуту 9. 0007 Чиллер с водяным охлаждением и градирней, обслуживающий вертикально установленные фанкойлы

Фанкойлы предназначены для одной зоны, в то время как вентиляционные установки могут обслуживать одну зону для большого количества зон. Еще одно отличие состоит в том, что наружный воздух или вентиляционный воздух часто подается отдельной системой для фанкойла, в то время как вентиляционная установка обеспечивает свой собственный наружный воздух. Фанкойлы часто не рассчитаны на нагрузку, соответствующую требованиям вентиляции.

Некоторым фанкойлам не хватает мощности для работы с лучшими вариантами фильтрации, такими как фильтры HEPA, УФ-освещение или фильтры MERV 13, это связано с нехваткой физического пространства или ограничениями статического давления вентилятора.

Часто фанкойл располагается в помещении или над ним в потолочном пространстве, из-за чего люди могут слышать шум вентилятора. Вентилятор расположен удаленно, поэтому шум вентилятора не должен быть проблемой.
