Изоляция труб для кондиционера: Нужна ли теплоизоляция для медных труб кондиционера

Утепление трубок кондиционера в авто, материалы 🦈 avtoshark.com

Автокондиционер – это закрытая система, в которой рабочий газ фреон подвергается циклическому сжатию и испарению с поглощением тепла. При снижении давления хладагента или попадания посторонних примесей в трубопровод изменяется температура кипения. Фазовый переход из газа в жидкость и обратно происходит раньше времени. Начинают обмерзать трубопроводы, агрегат теряет мощность.

Автомобильный кондиционер создает комфортную среду в салоне машины. Но со временем система хуже охлаждает, а на внешних деталях появляется иней. Утепление трубок кондиционера в авто может увеличить производительность охлаждения. Ремонт выполняют доступными материалами без разборки агрегата.

Утепление трубы кондиционера

В процессе эксплуатации автомобиля снижается эффективность охлаждающего оборудования. Происходит снижение давления антифриза, засор фильтров и радиатора. На трубопроводах появляется капли влаги и иней.

Теплоизоляция трубок кондиционера

Для предотвращения обмерзания и конденсата используются теплоизоляция трубок кондиционера автомобиля. Материал должен быть прочным и плотно облегать поверхность. Необходимо надежное крепление, чтобы избежать сползания изоляции. Нельзя использовать подручные материалы типа войлока или обрывков ткани.

Утеплив трубки, можно продлить срок службы кондиционера в автомобиле, улучшить охлаждение салона машины. А также это поможет снизить расход топлива.

Если пришлось изолировать трубки кондиционера от образования изморози, то, скорее всего, вашему автомобилю необходимо техническое обслуживание. Повышение давления фреона до нормы или чистка радиатора от грязи – достаточные меры для восстановления работоспособности оборудования.

Причины, почему обмерзает тонкая трубка кондиционера

Неисправность системы охлаждения может привести к появлению инея на внешнем контуре. В этом случае фреон испаряется раньше времени.

Основные причины обмерзания тонкой трубки кондиционера:

1. Попадание воды во внутренний контур при некачественном ремонте и заправке фреоном системы охлаждения.
2. Внесение изменений в конструкцию с удлинением тонкой трубы.
3. Засорение системы охлаждения или нарушение работы автоматического регулирования диафрагмы испарителя.
4. Уменьшение нужного давления хладагента в системе кондиционирования.
5. Механическая деформация тонкой трубки, которая закрывает просвет в сечении.

Иногда причиной обмерзания является избыточное охлаждение фреона в радиаторе при низкой температуре окружающего воздуха. Но обычно систему кондиционирования салона автомобиля не используют в холодное время года.

Виды материалов для теплоизоляции труб кондиционера

Популярный способ сделать работу охлаждающей системы более эффективной – заматывать утеплителем внешние детали.

Изоляция должна обладать прочностью и гибкостью. Это важно для надежной защиты.

Основные требования к материалам для изоляции трубок кондиционера на автомобиле:

1. Долговечность, устойчивость к перепадам температуры и воздействию ультрафиолета.
2. Герметичность стыков и соединений утеплителя на изолированной поверхности.
3. Минимально возможное количество разрезов и швов теплоизоляции.

Лучшие материалы утепления трубок кондиционера в авто производят из вспененных каучука и полиэтилена. Эти теплоизоляторы стоят долго, обладают низкой теплопроводностью и устойчивы к воздействию влаги. Сочетание высокой прочности и эластичности облегчает монтаж теплоизоляции внешних трубопроводов. Кроме того, пожаробезопасный материал не выделяет токсичных веществ при нагреве.

Вспененный каучук

Утеплять трубки кондиционера в автомобиле можно с помощью K-FLEX. Этот материал имеет высокую эластичность и прочность. Делают такой утеплитель из вспененного каучука, закрытые поры которого непроницаемы для пара.

Материал K-FLEX износостойкий и хорошо изолирует металл. А также предотвращает образование конденсата на поверхности трубопровода, помогает обеспечить работу агрегата в широком диапазоне температур.

Вспененный каучук

Скрепляют элементы изоляции трубок кондиционера на автомобиле обмоткой виниловой клейкой лентой. Основные недостатки материала – высокая цена и требование предварительной окраски защищаемых металлических поверхностей.

Вспененный полиэтилен

Для обмотки трубопровода кондиционера необходим плотный и надежный утеплитель. Чем меньше поры материала, тем лучше он защищает и выдерживает большие нагрузки. Этими свойствами обладает вспененный полиэтилен.

Этот утеплительный материал производят нескольких видов:

• фольгированный лист с одной или обеих сторон;
• рулон с клеящим слоем;
• полая трубка с разным внутренним диаметром.

Вспененный полиэтилен обладает хорошей теплоизоляцией и влагостойкостью. Материал для утепления трубок кондиционера в авто популярен из-за небольшой цены и возможности выбора типа утеплителя.

Чем лучше обматывать

Для изоляции систем охлаждения в авто выпускают достаточно много типов утеплителей с разнообразными свойствами.

Материал сворачивают в виде полой трубки. После устанавливают и закрепляют при помощи термостойкого скотча.

Иногда невозможно найти утеплитель необходимого диаметра. В этом случае трубки кондиционера в машине утепляют, обматывая листовым материалом.

Для этого необходимо:

1. Отрезать часть утеплителя требуемой длины с шириной, равной окружности трубопровода.
2. Полученным отрезком плотно обернуть трубки кондиционера в машине.
3. Соединить встык виниловым скотчем.

Наиболее подходит для этого типа утепления листовой вспененный полиэтилен. Существует несколько видов этого материала, отличающихся толщиной, плотностью и диапазоном рабочих температур. Обычно теплоизоляционным листом оборачивают большие трубы, а для тонких используют полые изделия соответствующего диаметра.

Процедура утепления кондиционера

Работу по изоляции трубопроводов можно выполнять как самостоятельно, так и в автосервисе. Необходимо определить зоны обработки, подготовить инструмент и материалы. Для выполнения работы нужны мерная рулетка, нож и прочный виниловый или фольгированный скотч.

Скотч фольгированный

Последовательность шагов, как правильно делать теплоизоляцию трубок кондиционера автомобиля:

1. Обеспечить доступ к внешней части системы охлаждения.
2. Сделать замер трубок и шлангов, которые нужно утеплить.
3. Подобрать и раскроить материал необходимого размера и формы.
4. Выполнить укладку теплоизоляции с герметизацией скотчем стыков и швов.

Желательно не утеплять тонкие трубки кондиционера в машине, если нет изморози на поверхности. Дополнительная изоляция может создавать препятствие охлаждению фреона. В жаркую погоду это должно привести к повышению давления в системе выше критического.

Обратную газовую трубу утепляют только в случае обмерзания. Иначе возможна преждевременная конденсация фреона и гидроудар с выходом из строя системы охлаждения.

Нужна ли теплоизоляция для медных труб кондиционера

Часто ухудшение работы системы охлаждения салона машины связано с износом оборудования. Поэтому перед утеплением трубопроводов необходимо проверить другие возможные причины неисправности.

Читайте также: Как правильно снять аккумулятор с машины, как ставить АКБ. Последовательность действий

Автокондиционер – это закрытая система, в которой рабочий газ фреон подвергается циклическому сжатию и испарению с поглощением тепла. При снижении давления хладагента или попадания посторонних примесей в трубопровод изменяется температура кипения. Фазовый переход из газа в жидкость и обратно происходит раньше времени. Начинают обмерзать трубопроводы, агрегат теряет мощность.

Вырастает расход топлива, а в запущенных случаях возможен выход из строя системы охлаждения. Поэтому термоизоляция медных труб – временная мера по восстановлению производительности и защиты от коррозии. Для продления безаварийной работы системы охлаждения нужно регулярно обслуживать, чистить и заправлять авто.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки – https://avtoshark. com/

кондиционертрубы кондиционера

03.09.2021 0

Теплоизоляция трассы кондиционера • Изоляция медных труб утеплителем

Задать вопрос эксперту

Содержание

1. Принцип теплоизоляции трубок кондиционера
2. Преимущества теплоизоляционного материала для медных трубок кондиционера:
3. Критерии качества теплоизоляции медных трубок:

Изоляция межблочной трассы кондиционера, в первую очередь, необходима для предотвращения лишних энергозатрат. Если не утеплить магистраль с хладагентом, производительность климатического устройства заметно снизится. Кроме того, на медных трубках может скапливаться конденсат из-за перепадов температур — это негативно отражается на сроке службы соединительных элементов. Также, лишняя влага может способствовать образованию мокрых пятен на стенах помещения, что портит ремонт и внешний вид комнаты, где установлен агрегат.

Материалов, предназначенных для теплоизоляции трасс кондиционера много — это дает возможность приобрести наиболее подходящий по цене и качеству. Медные трубки, по которым перемещается хладагент, подвержены перепадам температуры, поскольку связывают наружный блок с внутренним и имеют немалый метраж (зависит от того, где расположен внутренний модуль).

Рекомендуем товар

Кондиционер сплит-система Gree Bora GWH09AAAXA-K3NNA2A

3 отзыва

В наличии

Тип фреона: R-410A | Площадь, м²: 21-27 | Тип компрессора: обычный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.65 | Мощность охлаждения, кВт: 2.55 | Мин. температура на обогрев, °C: -15 |

Принцип теплоизоляции трубок кондиционера

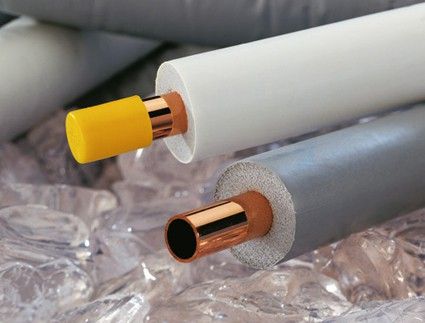

Для изолирования труб межблочной магистрали применяется специальный материал: полиэтиленовый (более дешевый) или каучуковый утеплитель. Существуют и другие изделия, но эти — самые распространенные.

Изготавливается утеплитель в виде полого цилиндра, имеет различные размеры и подбирается с учетом технических показателей медных трубок и размеров штробы. Особое внимание следует уделить качеству данного изделия, поскольку есть случаи его разрушения.

Все соединительные элементы для прокладки трассы приобретаются отдельно, а утепление их происходит до того, как они будут присоединены к системе. Самое главное — это точно подобрать размер, учитывая диаметр трубок.

Медная трубка просовывается в теплоизоляционный материал до границы стыков с гайками (швы могут быть дополнительно обмотаны изолентой или склеены силиконовым герметиком). Вся поверхность труб должна быть изолирована — это не только уменьшит энергопотери, но и обезопасит компоненты магистрали от механических повреждений в штробах. Также теплоизолятор позволяет трубам без повреждений перенести тепловое удлинение и расширение.

Если на трубках установлены обратные гайки, то теплоизолятор надеть невозможно, его необходимо будет разрезать вдоль и потом склеить.

Поможем подобрать необходимый товар

Мы создали умный фильтр, чтобы вы могли легко и быстро подобрать правильное оборудование.

• Кондиционеры

Площадь

Тип компрессора

Режим обогрева

1 Площадь

Выберите необходимую площадь помещения, м²

Выберите значение

до 20

21-27

28-36

37-55

56-66

67-83

84-105

106-130

131-150

151-170

171-209

210-250

251-300

351-400

401-450

551-600

больше 210

Для стандартной комнаты подбор кондиционера происходит согласно нормы 100 Вт на 1 м2.

Рекомендация: если у вас солнечная сторона или большое панорамное окно, расчёт нужно производить индивидуально у менеджера, так как для охлаждения помещения может понадобится больше, чем 100 Вт на 1 м2.

2 Тип компрессора

Выберите тип компрессора

• инверторный

• обычный

Компрессор – это сердце кондиционера.

Инверторный компрессор – более современный и энергоэффективный, особенно при работе на обогрев.

On/off(обычный) компрессор – классический компрессор, идеально подходит для работы на охлаждение.

Рекомендация: если вам необходимо обогревать и охлаждать помещение, тогда для это подойдёт инверторный кондиционер, а если только охлаждать – достаточно будет on/off(обычного) кондиционера.

3 Режим обогрева

Выберите температуру работы на обогрев, до ºС

Стандартный – это кондиционер, который работает на обогрев до -15 ℃. Основная функция у них – охлаждение, а обогрев является дополнительной.

Тепловой насос воздух-воздух – это кондиционер, который работает на обогрев от -15 ℃ и ниже. Настоящие эксперты с обогрева.

Рекомендуем товар

Кондиционер сплит-система Cooper&Hunter Prima Plus CH-S09XN7

6 отзывов

В наличии

Тип фреона: R-410A | Площадь, м²: 21-27 | Тип компрессора: обычный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.65 | Мощность охлаждения, кВт: 2. 55 | Мин. температура на обогрев, °C: -7 |

Преимущества теплоизоляционного материала для медных трубок кондиционера:

• Имеет закрытые поры, поэтому не пропускает влагу и тепло. (Для справки: хладагент в трубе под давлением 10-25 бар. Такое давление при большой утечке вырывает кусок штукатурки).
• Малая теплопроводность, которая исключает снижение производительности климатического устройства.
• Гибкость. Это свойство материала облегчает монтаж и прокладку магистрали с хладагентом.
• Долговечность. Материал является прочным и имеет длительный срок службы.
• Устойчивость к внешним воздействиям среды. Не портится от влаги, не подвержен коррозийным процессам.
• Безопасность (пожарная, санитарная, экологическая и т.д.).

Рекомендуем товар

Кондиционер сплит-система Mitsubishi Electric Standard Inverter MSZ-SF25VE/MUZ-SF25VE

2 отзыва

Нет в наличии

Тип фреона: R-410A | Площадь, м²: 21-27 | Тип компрессора: инверторный | Тип внутреннего блока: настенный | Мин. температура на обогрев, °C: -15 |

Аналоги Mitsubishi Electric Standard Inverter MSZ-SF25VE/MUZ-SF25VE в наличии

Samsung GEO WindFree WiFi R32 AR09BXFAMWKNUA

Написать отзыв

В наличии

Samsung Airise WindFree AR09ASHCBWKNER

Написать отзыв

Заканчивается

Mitsubishi Heavy SRK25ZSPR-S/SRC25ZSPR-S

1 отзыв

В наличии

Midea Forest AF8-09N1C2D-I/AF8-09N1C2D-O

Написать отзыв

В наличии

Критерии качества теплоизоляции медных трубок:

• Надежность материала. Не стоит экономить на расходных материалах при монтаже агрегата. Это скажется на последующей работе и сроке эксплуатации устройства.
• Площадь изоляции. Трубки должны быть полностью изолированы, фитинги проходящие в помещении обязаны быть полность изолированы иначе можем получить мокрое место.
• Наличие швов. Их должно быть как можно меньше. Каждый стык нужно обматывать виниловой изолентой или склеивать герметиком.
• Использование гофротрубы. Для аккуратности и надежности: провода, кабели, дренаж и утепленные медные трубки могут помещать в гофрированную трубу.

Качественная теплоизоляция способна защитить соединяющие элементы магистрали от появления влаги, увеличить КПД кондиционера и снизить счета за электроэнергию.

Но если по каких-то причинам у Вас нет времени заниматься самостоятельным монтажом, у нас на сайте указана цена на прокладку трассы для кондиционера.

Рекомендуем товар

Кондиционер сплит-система Gree Smart GWH09QB-K3DNB6G

7 отзывов

В наличии

Тип фреона: R-410A | Площадь, м²: 21-27 | Тип компрессора: инверторный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.80 | Мощность охлаждения, кВт: 2.60 | Мин. температура на обогрев, °C: -20 |

Вопросы и ответы Этап 10: Изоляция медных трубок, соединяющих внутренний и наружный блоки кондиционера

⇒ VENCON – эксперт инженерных решений

⇒ Остались вопросы? С радостью поможем!

Поделиться в соц сетях:

Замена изоляции труб кондиционера (грунтовка проекта)

• Основные системы

Если изоляция труб вашей системы кондиционирования воздуха ухудшилась, возможно, вы тратите больше, чем необходимо для надлежащего охлаждения вашего дома.

Фото: istockphoto.com

Обязательным «обрядом весны» в нашем доме является проверка наших двух центральных систем кондиционирования воздуха, чтобы убедиться, что они работают правильно. Это включает в себя удаление любой грязи или мусора, которые могли накопиться за зиму, а также проверку шлангов и воздуховодов.

В этом году основной кондиционер не обладал необходимой охлаждающей способностью, поэтому мы решили проверить его у профессионала. Как оказалось, это была отличная идея.

Разрушенная изоляция трубопроводов. Фото: DBSchwartz

Технический специалист проверил уровень охлаждающей жидкости и провел тщательный осмотр системы, быстро обнаружив источник нашей проблемы: изоляция на трубах трубопровода охлаждения между внутренним и внешним блоками разрушалась. По словам техника, отсутствие изоляции нарушало целостность всей системы. Мы теряли добрых 10 градусов охлаждающей способности!

Стремясь максимально повысить эффективность использования энергии и сэкономить деньги, мы уделили этому проекту первоочередное внимание и отправились в магазин товаров для дома, чтобы провести небольшое исследование изоляции труб.

Возможно, пришло время позвонить профессионалу по телефону

. Получите бесплатную оценку стоимости ремонта без каких-либо обязательств от лицензированных специалистов по ОВКВ рядом с вами.

Найдите местных профессионалов

+

Типы изоляции труб кондиционеров

Доступны различные материалы, все предлагаются в различных диаметрах для труб разной ширины:

• стекловолокно
• вспененный каучук
• вспененный полиэтилен

Мы считаем, что пенопластовая изоляция труб имеет несколько преимуществ, первое из которых заключается в том, что ее легко измерить и разрезать. Кроме того, пенопластовые отрезки выглядели простыми в установке, потому что они имели разрез по всей длине с самоклеящимися липкими краями, которые образовывали прочное соединение после удаления защитной подложки. Наконец, пена была недорогой, поэтому мы могли докупить ее на тот случай, если нам понадобится больше, чем мы рассчитывали.

Установка сменной пенопластовой изоляции перед герметизацией. Фото: DBSchwartz

Установка новой пенопластовой изоляции для труб переменного тока

Замена изоляции труб, которая с годами пришла в негодность, заняла всего несколько минут. Вот как мы это сделали:

1. Первым делом мы аккуратно сняли всю старую изоляцию с труб с помощью универсального ножа.
2. Затем мы протерли трубы, а затем обернули новые отрезки пенопластовой изоляции вокруг труб, по одной части за раз, начиная с крыши и продвигаясь к краю внешнего блока.
3. Когда вся пена была на трубах, мы сняли защитную пленку с липких краев прорезей и прижали края друг к другу, чтобы запечатать их.
4. Мы работали с одним сегментом, а там, где две части соединялись вместе, мы обматывали края изолентой.

Результат: он не только выглядит лучше, но оба кондиционера работают реже и быстрее охлаждаются! В будущем вы можете быть уверены, что мы добавим «осмотр изоляции труб» в наш ежегодный список задач по обслуживанию кондиционеров.

Возможно, пришло время позвонить профессионалу по телефону

. Получите бесплатные оценки ремонта без обязательств от лицензированных специалистов по ОВКВ рядом с вами.

Найдите местных профессионалов

+

как изолировать линии переменного тока

Две медные линии соединяют наружный кондиционер или тепловой насос с внутренним змеевиком испарителя в системе кондиционирования воздуха. Более крупная изолированная линия хладагента, называемая «всасывающей трубой», транспортирует холодный газ от испарителя к компрессору, где он снова превращается в жидкость.

Для правильной работы кондиционера труба между конденсатором и испарителем должна иметь постоянную температуру. Меньшая медная труба, называемая «жидкостной линией», транспортирует жидкий хладагент к внутреннему змеевику испарителя. Эти линии хладагента и их соединения определяют эффективность вашей системы кондиционирования воздуха.

Если ваша система кондиционирования новая, линия всасывания герметично изолирована. Со временем эта изоляция портится, особенно в жаркие летние месяцы, оставляя щели и разрывы. Изолятор со временем высыхает и схватывается, не в силах выполнять свою функцию.

Отсутствие изоляции линии хладагента может отрицательно сказаться на общей функциональности типичного бытового кондиционера. Во-первых, линия всасывания начинает поглощать тепло, в результате чего в компрессор возвращается меньше холодного газа, а компрессор работает горячее. В результате снижается охлаждающая способность кондиционера. Это также приводит к утечке конденсата в здание, что может привести к дорогостоящему повреждению конструкции.

Таким образом, поддержание изоляции линии хладагента на месте и ее техническое обслуживание помогает обеспечить безопасность работы системы переменного тока с максимальной эффективностью и предотвратить капание и повреждение влаги.

К счастью, замена или ремонт изоляции — простая и недорогая задача. Это простое в использовании домашнее руководство покажет вам, как изолировать линии переменного тока без особых усилий.

10 простых шагов по изоляции линий переменного тока

Шаг 1. Определение правильной линии переменного тока для изоляции

Первый шаг к изоляции линий переменного тока при определении того, какие линии хладагента требуют изоляции. Как указывалось ранее, две трубы соединяют кондиционер с системой вентиляции вашего дома. Видны трубы, соединяющие наружный и внутренний блоки.

Большая холодная медная трубка (линия всасывания) и маленькая теплая трубка (линия жидкости). Вы должны изолировать только большую (всасывающую) трубу. Меньшая труба не требует изоляции, потому что она предназначена для рассеивания части тепла, когда оно проходит внутри.

Шаг 2. Измерьте длину и толщину медной трубы

Следующим шагом будет измерение диаметра и длины трубы, чтобы убедиться, что вы приобрели изоляцию нужного размера, которая идеально подходит для трубы. Изоляция обычно доступна толщиной 1/2 дюйма, 3/4 дюйма и 1 дюйм. Чтобы определить размер меди, проверьте рекомендации производителя, прилагаемые к блоку переменного тока.

Шаг 3. Приобретите изоляцию

После того, как у вас будут измерения, вы можете пойти в любой магазин товаров для дома в вашем районе и купить новую изоляцию для труб переменного тока. Различные изоляционные материалы включают стекловолокно, поролон и пенополиэтилен.

Вспененный полиэтилен считается лучшим материалом и, вероятно, наиболее широко используется. Он прост в установке и недорог. Пенопластовые изоляторы также просты в установке и могут служить долго.

Другие материалы, необходимые для изоляции линий переменного тока, включают; скотч из фольги или изолента, канцелярский нож и ножницы.

Шаг 4. Выключите переменный ток

После того, как вы собрали все материалы, необходимые для изоляции линий переменного тока, пришло время установить новый изолятор на место. Начните установку, выключив кондиционер на несколько минут, чтобы трубы остыли. Это может занять 5 минут.

Шаг 5: Снимите старую изоляцию и очистите трубу

Осторожно снимите старую изоляцию с трубы. Поскольку изолятор может быть трудно удалить, отрежьте его канцелярским ножом. Будьте осторожны, не нажимайте на лезвие слишком сильно, чтобы не порезать медную трубу.

Также очистите трубу от грязи с помощью подходящего растворителя, например, денатурированного спирта. Ваша изоляция не прослужит так долго, если ваши трубы забиты грязью и грязью.

После того, как труба будет чистой и сухой, оберните несколько витков изоляционной ленты вокруг трубы в том месте, где она выходит из дома, и оберните рабочий клапан на конце трубы, где находится конденсатор. Убедитесь, что изоляционная лента плотно обмотана вокруг сервисных значений и плотно прижата к наружной стене.

Шаг 6: Отрежьте новую изоляцию

Отрежьте ножницами новую пенопластовую изоляцию трубы, чтобы она подошла к трубе с помощью универсального ножа. Чтобы учесть температурное сжатие и расширение, вам может понадобиться отрезать конец пенопластовой изоляции как минимум на дюйм длиннее.

Шаг 7. Оберните трубу пеной

Пенопласт обычно расщепляется по длине изоляции, а края покрываются липким клеем. Наденьте изоляционный рулон на трубу и вставьте его на место, чтобы полностью закрыть трубу.

Шаг 8: Снимите защитную ленту

Изолятор имеет полоски, которые защищают клей на краях прорезей. Отклейте полоски, как только изоляция будет на месте, чтобы липкие края могли приклеиться друг к другу. Прижмите шов друг к другу, чтобы убедиться, что края не перекрываются, и правильно выровняйте изолятор.

Шаг 9. Оберните края пенопласта лентой

Чтобы герметизировать изоляцию, вам понадобится защитное покрытие, например фольгированная лента или изолента. Ленты также помогают защитить изоляцию от солнечных лучей в течение следующих нескольких лет.
