Капельная воронка для кондиционеров: Капельная воронка с гидрозатвором – купить воронку для кондиционеров

Капельная воронка PROFcool VSP-32 (РОССИЯ) для кондиционера

Капельная воронка PROFcool VSP-32 (РОССИЯ) для кондиционера | Сифон разрыва струи с двумя обратными клапанами

Производство Россия

Оптовые продажи

Высокое качество

Срок службы 50 лет

Стать дилером производителя сифона PROFcool VSP-32

Если Вы хотите стать официальным дилером просто заполните заявку, и мы с Вами свяжемся.

Капельная воронка PROFcool VSP-32 Описание

Описание сифона для отвода конденсата в канализацию от систем кондиционирования воздуха

Описание сифона разрыва струи с двумя обратными клапанами

PROFcool VSP-32 – это капельная воронка.
Изделие предназначено для отвода конденсата в канализацию с разрывом струи от систем кондиционирования воздуха, а также горячей воды от накопительных водонагревателей при срабатывании предохранительных клапанов.

Сифон PROFcool VSP-32 оснащен двумя обратными клапанами в виде шариков, для уменьшения вероятности возможного залипания и обладает максимальной пропускной способность среди капельных воронок – 0,22 л/с.

Капельная воронка применяется согласно СП 30.13330.2012 п. 8.2.10 «Отвод воды в систему канализации следует предусматривать с разрывом струи», не менее 20 мм от верха приемной воронки.

Монтаж производится только в горизонтальном положении, путем подсоединения патрубка DN32 в канализационную трубу.

Рекомендуется производить чистку сифона один раз в два года, путем промывки под краном (без его разбора).

Вес: 0,138 кг,
Пропускная способность: 0,22 л/с,
Срок службы: не менее 50 лет,
Допустимая температура стоков: от 2 до 100°С,
Гарантия: 18 месяцев.

Под брендом PROFcool так же выпускаются


другие разновидности сифонов для конденсата: Мембранный сифон
PROFcool МSP 16-32

Дренажный сифон
PROFcool SCU-032

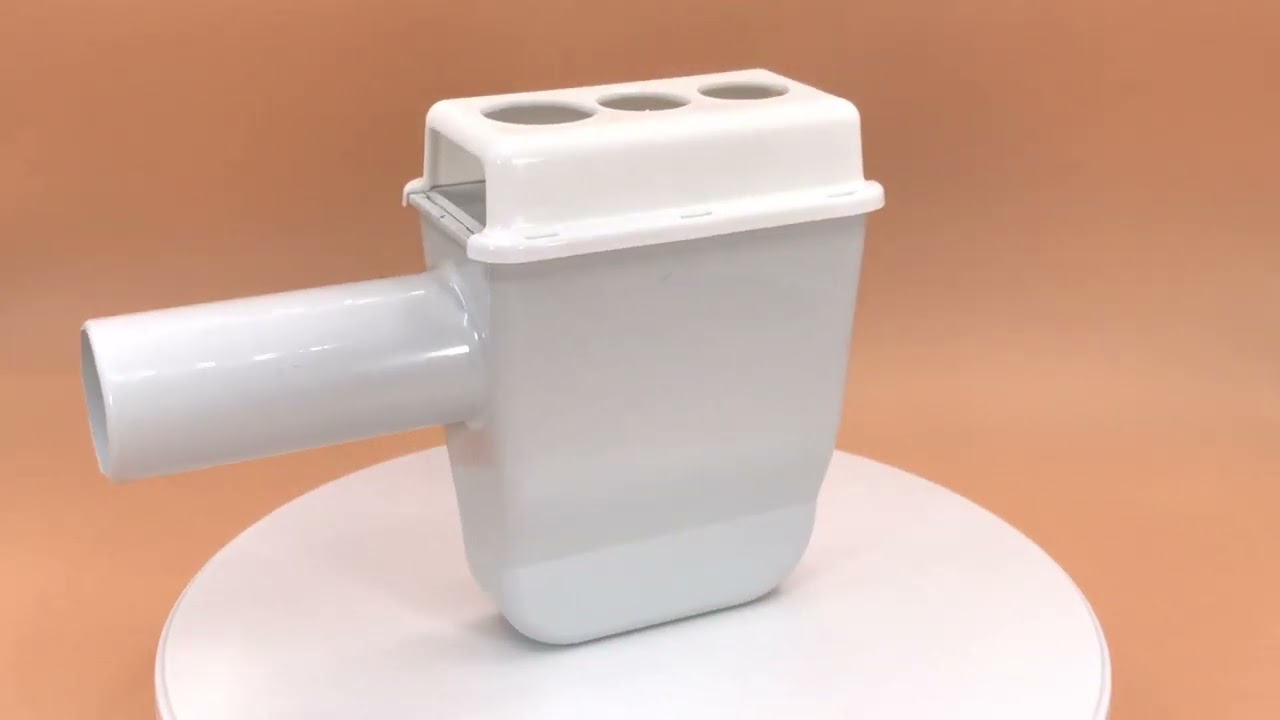

Сифон PROFcool VSP-32 Обзор

Обзор капельной воронки для сброса конденсата от кондиционеров

Капельная воронка PROFcool VSP-32 Фотогалерея

Фотографии сифона для сброса конденсата от кондиционеров

Капельная воронка PROFcool VSP-32 Паспорт изделия

Паспорт сифона для сброса конденсата от систем кондиционирования воздуха

Назначение:

Изделие предназначено для отвода конденсата в канализацию с разрывом струи от систем кондиционирования воздуха, а также горячей воды от накопительных водонагревателей при срабатывании предохранительных клапанов.

Описание:

Капельная воронка для отведения стоков в систему канализации с разрывом струи, с гидрозатвором высотой 62 мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, путем перекрывания проходных каналов двумя клапанами в виде шаров. Выпускной патрубок DN32.

Технические характеристики:

Вес: 0,138 кг,
Пропускная способность: 0,22 л/с,
Срок службы: не менее 50 лет,
Допустимая температура стоков: от 2 до 100°С.

Особенности применения и установки:

Капельная воронка применяется согласно СП 30.13330.2012 п. 8.2.10 «Отвод воды в систему канализации следует предусматривать с разрывом струи». не менее 20 мм от верха приемной воронки от систем кондиционирования воздуха.

Условия эксплуатации:

Не допускаются удары и другие воздействия, приводящие к механическим или термическим повреждениям корпуса воронки и подводного патрубка.

Упаковка:

Мешок из ПЭ 1 шт. Картонная бирка 1 шт.

Гарантия:

Гарантия на изделие составляет 18 месяцев со дня продажи.

Паспорт изделия PDF

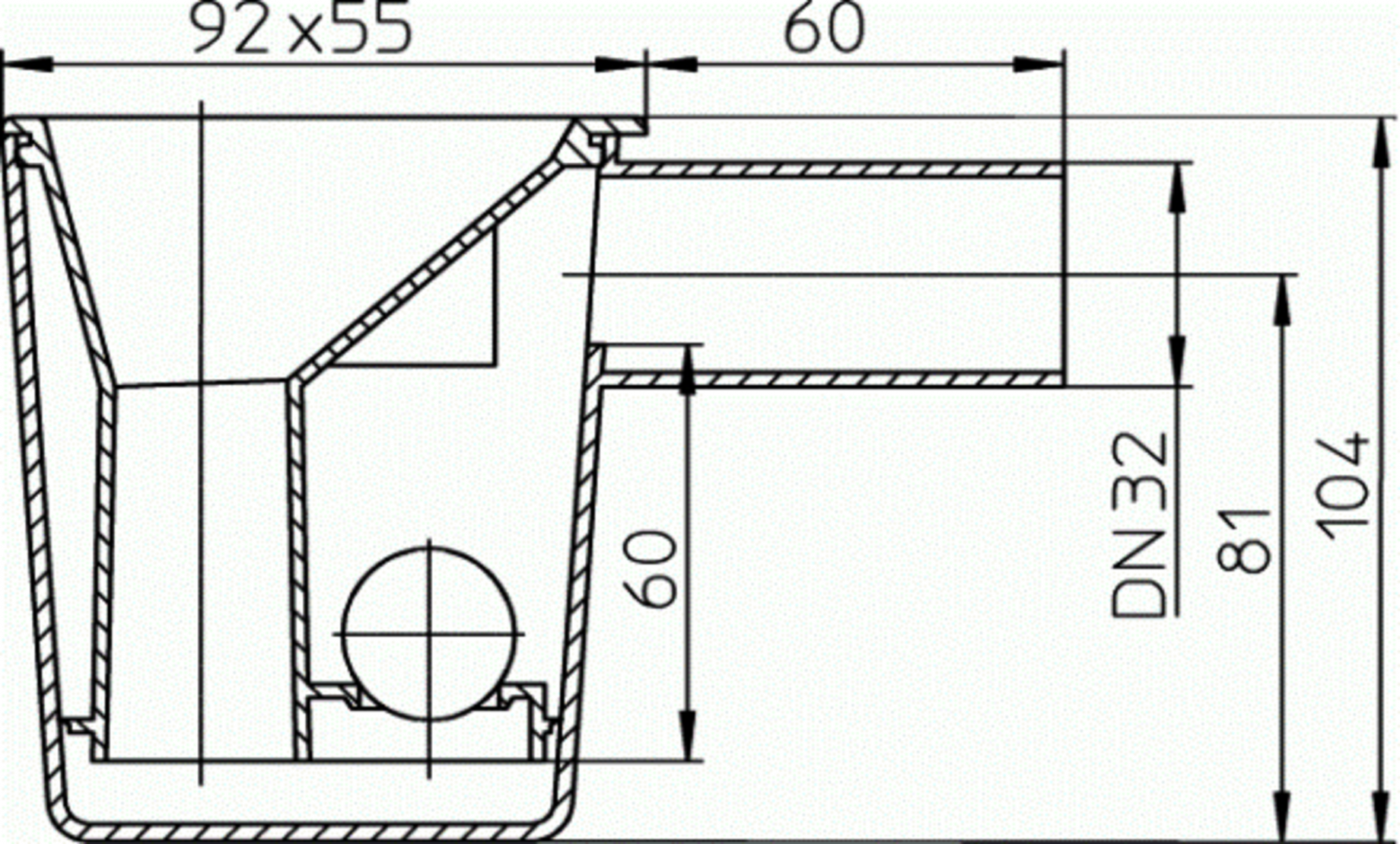

Капельная воронка PROFcool VSP-32 Схема

Схема сифона разрыва струи с двумя обратными клапанами


PROFcoolО производителе

Разработка и производство изделий климатического и сантехнического направления.


Все изделия PROFcool:

Сифон PROFcool SCU-032
Капельная воронка PROFcool VSP-32
Мембранный сифон PROFcool МSP 16-32
Дренажный переходник Ø15-Ø20-Ø24-Ø32-Ø38
Дренажный тройник Y 16/16/16
Дренажный переходник 16/20-20
Фиксатор поворота TAR-20/45
Фиксатор поворота TAR-20/90
Фиксатор поворота TAR-16/90
Фиксатор поворота TAR-16/45
Кронштейн PROFcool P-450
Подставка PROFcool VX4

PROFcool Климатическая техника

На рынке климатического оборудования мы работаем с 2008 года.
Монтаж и сервис кондиционеров, отопительных систем,
вентиляции и других инженерных систем.
Наш интернет-магазин кондиционеров
Монтаж и установка кондиционеров


Производство Россия. Оптовые продажи.

Изделия не подлежат обязательной сертификации
ООО «РЕВАНШ», 129626, г. Москва, проспект Мира, д.96, стр.16
Контакты и реквизиты компании

Запрашиваемая страница не найдена!

+7 (909) 921-07-02

КАТАЛОГ

+7 (909) 921-07-02 Работаем с 9:00 до 18:00

Каталог

АКСЕССУАРЫ

Вентилятор

Детские товары

Детские товары

Игрушки на радиоуправлении

Мягкие игрушки

Развивающие игрушки

Конвекторы

Конвекторы

Конвекторы Аскон КВП

Конвекторы Аскон КВП

Посмотреть все товары

Аскон КВП, Ширина 120 мм

Аскон КВП, Ширина 150 мм

Аскон КВП, Ширина 170 мм

Аскон КВП, Ширина 200 мм

Аскон КВП, Ширина 220 мм

Аскон КВП, Ширина 250 мм

Аскон КВП, Ширина 280 мм

Аскон КВП, Ширина 300 мм

Аскон КВП, Ширина 330 мм

Аскон КВП, Ширина 350 мм

Аскон КВП, Ширина 380 мм

Аскон КВП, Ширина 400 мм

Конвекторы Аскон КВП-В

Конвекторы Аскон КВП-В

Посмотреть все товары

Аскон КВП-В, Ширина 120 мм

Аскон КВП-В, Ширина 150 мм

Аскон КВП-В, Ширина 170 мм

Аскон КВП-В, Ширина 200 мм

Аскон КВП-В, Ширина 220 мм

Аскон КВП-В, Ширина 250 мм

Аскон КВП-В, Ширина 280 мм

Аскон КВП-В, Ширина 300 мм

Аскон КВП-В, Ширина 330 мм

Аскон КВП-В, Ширина 350 мм

Аскон КВП-В, Ширина 380 мм

Аскон КВП-В, Ширина 400 мм

Красота и гигиена

Сад, Дом, Дача

Сантехника бытовая

Сантехника инженерная

Сантехника инженерная

Водонагреватели

Запорно-регулирующая арматура

Канализационные трубы и фитинги

Коллекторы и коллекторные группы

Конвекторы

Котлы и котельное оборудование

Названия категорий

Насосное оборудование

Предохранительная арматура

Прочие расходные материалы

Расширительные баки

Системы от протечки воды

Счетчики / Измерительные приборы

Теплоизоляция / Пенофол / Гофра

Фитинги

Системы от протечки воды

Сифоны

Фильтры

Коллекторы Stout

  • Запрашиваемая страница не найдена!

Контакты

+7 (909) 921-07-02

AMtehnika@yandex. ru

Работаем с 9.00 до 18.00

  •
  • Контакты

© 2022 – Интернет-магазин АМтехника- всё для отопления и водопровода

Сколько и куда должен капать кондиционер?

Все комнатные кондиционеры капают — или, по крайней мере, должны. Однако капли в неправильном месте или неправильный объем капающей воды могут быть признаком неисправности кондиционера. Узнайте, сколько воды из кондиционера протекает нормально, а когда это сигнализирует о неисправности.

Почему кондиционеры капают

Как следует из названия, кондиционеры не просто охлаждают ваш дом. Они помогают кондиционировать воздух в помещении и повышают комфорт за счет снижения влажности. Охлаждающий змеевик или испаритель кондиционера поглощает влагу из помещения. Водяной пар в воздухе охлаждается до жидкой формы, а затем собирается на холодных поверхностях в блоке кондиционирования воздуха, подобно конденсату, который собирается на ледяном напитке.

Количество капель кондиционера

Объем капель кондиционера сильно зависит от текущего уровня влажности и температуры, а также от некоторых деталей, касающихся размера, эффективности и установки кондиционера.

В летний день в жарком и влажном климате вы можете легко обнаружить, что каждый оконный кондиционер пропускает до двух галлонов воды в день, в то время как из центральной системы кондиционирования воздуха может капать до 20 галлонов воды в день. Имейте в виду, что эту воду можно направить для повторного использования в ландшафтном орошении. С другой стороны, конденсат кондиционера не следует собирать для питьевой воды из-за риска воздействия свинца и других загрязняющих веществ.

Где капает кондиционер

Конденсат должен вытекать из задней части блока кондиционера, когда блок работает. Вода капает из охлаждающего змеевика в каналы, которые должны быть расположены под углом к ​​задней части устройства. Часть воды используется для охлаждения нагревательных змеевиков в машине, но большая часть будет вытекать из устройства.

Если кондиционер не капает, возможно, он не справляется со своей задачей по осушению помещения. Если из кондиционера течет вода не из задней части устройства, а из других мест, у вас может быть проблема другого типа.

Устранение неполадок, связанных с капанием воды из кондиционера

Пожалуй, наиболее распространенной проблемой, связанной с конденсацией кондиционера, является капание воды из передней части устройства, вызванное ошибками при установке. Такие капли могут испортить мебель или пол, а также привести к появлению плесени. Задняя часть кондиционера должна быть немного ниже передней, чтобы обеспечить надлежащий дренаж.

Вода, капающая с боков или спереди кондиционера, также может быть вызвана утечкой воздуха. Если кондиционер не будет должным образом герметизирован на месте, горячий наружный воздух может превратиться в капающий конденсат при попадании на холодные поверхности кондиционера. Возможно, вам придется загерметизировать и изолировать кондиционер, чтобы уменьшить образование конденсата. Это также повысит эффективность и может сократить счета за электроэнергию.

Если вода превращается в лед, а не капает, вероятно, кондиционер нуждается в обслуживании. Если вода не капает, сливы могут быть заблокированы, что также означает, что вам следует обратиться за профессиональной службой HVAC.

Обновлено 7 декабря 2017 г.

Почему из моего кондиционера протекает вода? [С фотографиями]

Владение домом может быть неприятностью. Помимо ежемесячных счетов, ремонта и технического обслуживания, вам нужно иметь дело с ужасным ремонтом. Как домовладелец, вы в конечном итоге столкнетесь с утечкой воды из кондиционера. То, что начинается как легкое неудобство, может разрушить потолки, стены и полы, не говоря уже о производительности и эффективности кондиционера. Что еще хуже, биорост может развиваться в местах с повышенной влажностью и загрязнять воздух, которым вы дышите. И прежде чем вы это узнаете, ваш кондиционер не включится или не будет охлаждать ваш дом. Мы здесь, чтобы убедиться, что этого никогда не произойдет. Наша команда в SuperTech HVAC отремонтировала сотни протекающих кондиционеров, поэтому мы кое-что знаем.

Ваш кондиционер пропускает воду ? Читай дальше.

Повреждение гипсокартона потолка из-за утечки кондиционера

Требуется устранить утечку кондиционера как можно скорее? SuperTech уже в деле!

Как работает мой кондиционер и почему он образует воду?

Во-первых, кондиционер не охлаждает воздух. Он отводит тепло и отдает его наружу.

Это делается через три станции :

  1. Вентиляционное отверстие с фильтром отсасывает теплый влажный воздух из жилых помещений и нагнетает его на змеевик испарителя . Тепло поглощается холодным хладагентом в змеевике, который превращает его в горячий газ. Воздух, который теперь прохладный, выдувается вентилятором обратно в жилые помещения через приточные вентиляционные отверстия.
  2. Горячий газ в змеевике поступает к компрессору  снаружи, который сжимает его в еще более горячий пар.
  1. Когда горячий газ наконец достигнет конденсатор , отвод тепла наружу. Хладагент, теперь снова холодная жидкость, возвращается на первую станцию, чтобы поглотить больше теплого воздуха в помещении.

Как кондиционер охлаждает воздух

Во время этого процесса, в то время как теплый влажный воздух в помещении многократно обдувается змеевиком и отводится тепло, влага из влажного воздуха собирается на змеевике испарителя и стекает в первичный дренажный поддон . Затем он скользит по дренажной линии, которая выходит наружу.

Проверьте это – вода капает в дренажный поддон и в дренажную линию  каждые  циклов кондиционирования воздуха.

Вы, вероятно, задаетесь вопросом: «Если скопление воды и капание — это нормально, как вы можете определить, что с вашим кондиционером что-то не так?»

Давайте узнаем.

Как узнать, протекает ли вода из кондиционера?

Если из вашего кондиционера протекает вода, что-то мешает его нормальному циклу охлаждения. Есть признаки, за которыми вы можете следить.

Заметили лужу вокруг вашего подвала или чулана или чувствуете затхлый запах?

Вода из протекающего чердака может залить ваш потолок  и стекать по вашим стенам  пока вас нет дома. Ужас.

К счастью, вы можете предотвратить ущерб от воды из вашего кондиционера, просачивающегося внутрь вашего дома, попросив специалиста по HVAC установить дополнительные выключатели безопасности. Эти функции безопасности не требуются по коду, поэтому они обычно не включаются в большинство установок HVAC.

Однако они являются частью новой установки блока переменного тока SuperTech.

Вот  два распространенных примера выключателя :

  • Переключатель панорамирования   подключен к вашему кондиционеру и выключает устройство в случае срабатывания. Это происходит, когда в сливном поддоне скапливается слишком много воды.

Переключатель поддона

Но , если переключатель поддона установлен неправильно или сливной поддон расположен под углом, переключатель может не сработать до того, как вода из кондиционера переполнится и нанесет ущерб вашему дому.

  • Ловушка E-Z 9Аналогичное назначение имеет и 0006, устанавливаемый непосредственно на сливную магистраль. Прозрачная трубка позволяет увидеть засор, когда он образуется. Если вы не проверите и не очистите его вовремя, и вода скопится в линии, сработает поплавковый выключатель и пошлет сигнал на ваш термостат, чтобы отключить систему. Кризис предотвращен.

Аварийный выключатель сифона ez

Теперь я знаю, о чем вы думаете: что вызывает утечку воды из кондиционера?

Давайте рассмотрим  четыре наиболее распространенных причин, по которым это может произойти:

Утечка воды из кондиционера из-за повреждения дренажного поддона

Помните, что дренажный поддон в вашей системе кондиционирования собирает конденсат на змеевиках, когда он стекает. Настройка дренажного поддона будет зависеть от типа вашего кондиционера, а также от его местоположения .

Но цель остается прежней.

Все системы имеют первичный дренажный поддон непосредственно под змеевиком испарителя. Для горизонтальных систем требуется дополнительный  сливной поддон, расположенный под всем блоком (а не только под катушкой) для сбора жидкости, вытекающей из кондиционера, особенно если блок находится на чердаке.

вода переливается из основного дренажного поддона Evaporate Coil

Большинство дренажных поддонов изготавливаются из трех типов материалов:

Оцинкованная сталь  дренажные поддоны – наиболее широко используемые и наименее долговечные. Они служат 20 лет и стоят меньше, чем нержавеющая сталь.

Нержавеющая сталь  сливные поддоны — они более устойчивы к коррозии и прослужат немного дольше (25 лет), но стоят дороже.

Полимерные сливные поддоны – сливки сливок. Они стоят дешевле стали и служат дольше. Это связано с тем, что они не ржавеют, и микробы с трудом прилипают к ним, что часто происходит при застое воды в забитом сливном поддоне (об этом позже).

Это горькая правда – если ваш стальной или полимерный дренажный поддон подвергся коррозии  или иначе повреждено, вода протечет не туда куда надо.

Утечка воды из чердачного дренажного поддона

В этом случае не пытайтесь самостоятельно загерметизировать поддон. Печать не будет долговечной, и вы сразу же столкнетесь с той же проблемой.

Избавьте себя от головной боли и позвоните специалисту по HVAC, например SuperTech HVAC, или запишитесь онлайн здесь. Мы можем это исправить, и быстро!

AC Утечка воды из-за засорения дренажной линии

Как мы уже говорили, дренажная линия соединена с дренажным поддоном и несет конденсат  (вода) из кондиционера снаружи.

Воздушные фильтры переменного тока  — особенно низкокачественные, старые или поврежденные — позволяют грязи  и мусору попадать в вашу систему кондиционирования воздуха и накапливаться с течением времени. (см. наш пост о зависании кондиционера, чтобы узнать больше).

Одной из таких областей скопления может быть линия слива конденсата.

Если скопление грязи и мусора настолько велико, что  засоряет линию, это может привести к затоплению дренажного поддона.

Водоросли  также вызывает подозрения. Организмы любят влажные темные участки в дренажном поддоне и трубопроводе и могут накапливаться до такой степени, что блокируют поток воды.

Иногда скопление воды утяжеляет сливную линию и создает нагрузку на соединение с дренажным поддоном. Вибрация от блока переменного тока может усугубить износ и ослабить  или полностью отсоединить линию от поддона, что приведет к утечке воды из вашего кондиционера.

Засорение дренажной линии

Утечка воды в кондиционере из-за отказа конденсатного насоса

Конденсатные насосы существуют потому, что сила тяжести не всегда может выводить воду из дренажного поддона наружу. Ваш кондиционер может быть под землей в подвале или на чердаке таунхауса с удлиненной линией конденсата.

В таких случаях для подачи воды необходим центробежный насос . Как только конденсат из змеевика испарителя достигает определенного уровня в баке насоса, срабатывает поплавковый выключатель, и насос включается.

Как и любой другой компонент системы кондиционирования, насос может выйти из строя . Это может привести к утечке воды из кондиционера.

Опять же, если бак или трубопровод насоса для конденсата треснет из-за длительного использования, вода будет вытекать и капать или скапливаться вокруг вашего кондиционера.

Утечка кондиционера Из-за замерзания змеевика

Есть две причины, которые могут привести к замерзанию змеевика испарителя – 1)  уменьшение потока воздуха  и 2) утечка хладагента .

  • Когда нет теплого воздуха, который поглощается хладагентом в змеевике, химическая жидкость , а не  нагревается и превращается в газ. Вместо этого он замерзает.

Воздушный поток  может быть ограничен из-за множества проблем с кондиционером: грязный фильтр, забитый обратный клапан, поврежденный вентилятор, разрушенный воздуховод и даже грязный змеевик.

  • При выходе хладагента оставшаяся жидкость в змеевике расширяется, что снижает свою температуру. Потом замирает.

Как вы уже догадались, дренажный поддон может собирать стандартное количество капающей воды из кондиционера. Но если змеевик замерз и вы выключили кондиционер, как положено, тающая глыба льда перекроет дренажный поддон и трубопровод, и вода начнет вытекать.

Мы видели эти четыре проблемы с переменным током снова и снова.

Что делать, если это произойдет?

Из вашего кондиционера протекает вода? Что делать сейчас?

Сначала  в первую очередь – выключите кондиционер  !

Как мы уже объясняли, капающая вода является побочным продуктом неисправного кондиционера. Чтобы предотвратить дальнейшее повреждение водой, выключите всю систему.

Второй , уберите протечку воды. Вам может понадобиться магазинный пылесос . Если ваш змеевик замерз, вам нужно будет периодически очищать воду по мере таяния льда.

В-третьих,  если утечка кондиционера вызвана замерзшим змеевиком ,  попробуйте эти быстрых решений:

  • Разморозьте змеевик испарителя, включив вентилятор на все еще от . Это будет обдувать лед теплым воздухом и ускорит таяние.
  • Замените ваши воздушные фильтры. Заметили грязь или грязь? Не сомневайтесь сами; просто забить и заменить.
  • Проверьте вентиляционные отверстия. Обойдите свой дом и найдите что-нибудь, что может блокировать поток воздуха в возвратное вентиляционное отверстие. Если можете, проверьте, нет ли препятствий внутри вентиляционных отверстий.

Надеюсь, вы только что починили свой кондиционер. Но не задерживайте дыхание.

Если виноваты сливной поддон, сливная линия или насос для конденсата, вам необходимо вызвать специалиста по HVAC для ремонта кондиционера. Если вы живете в Мэриленде, позвоните в SuperTech HVAC.

Наша команда (или такая же, как мы) может убедиться, что проблема решена, или найти ее причину. Это нелегкая работа!

Итак, мы почти закончили. Всего один последних советов.

Как предотвратить попадание воды в мой кондиционер в будущем?

Один из самых важных пунктов в вашем списке задач по техническому обслуживанию — замена старых грязных воздушных фильтров на новые (подходящего размера) (см. наш блог о замене воздушных фильтров).

Проведите профессиональное техническое обслуживание вашей системы кондиционирования весной перед напряженным летним сезоном. Это может помочь вам избежать большинства проблем с ремонтом кондиционера.

HVAC pro должен проверить дренажный поддон на наличие трещин или ржавчины и обработать его, чтобы предотвратить рост водорослей.
