Основные коды ошибок кондиционеров Балу (Ballu). Список

Содержание

  • 1 Основные ошибки
    • 1.1 Е0
    • 1.2 Е1
    • 1.3 Е2
    • 1.4 Е3
    • 1.5 Е4
    • 1.6 Е5
    • 1.7 Е6
    • 1.8 Е8
    • 1.9 E9
    • 1.10 Р4
    • 1.11 Р5
    • 1.12 Р6
    • 1.13 EA
    • 1.14 EC
    • 1.15 F1
  • 2 Дополнительные ошибки
  • 3 Итоги

В работе современных кондиционеров ошибки возникают не просто так: в большинстве случаев они сигнализируют о наличии проблемы, которую необходимо решить как можно скорее, чтобы избежать бОльших проблем. Именно по этой причине мы рекомендуем вам ознакомиться со списком основных кодов ошибок кондиционеров Ballu (Баллу или Балу, как вам больше нравится), чтобы вовремя обнаружить неисправность и вызвать мастера.

Некоторые умельцы предпочитают выполнять ремонт самостоятельно, не прибегая к помощи специалиста. Мы не рекомендуем экономить на услугах сервисного центра. Неправильно выполненные ремонтные работы могут привести к плохим последствиям, из-за чего уменьшится срок службы кондиционера. А у профессионального ремонтника есть не только навыки и инструменты, но и бесценный опыт. Поверьте, мастера нередко сталкиваются с подобными проблемами и заранее знать, что делать в той или иной ситуации.

Ниже представлен список основных ошибок. Коды могут отличаться в зависимости от модели и года выпуска кондиционера. Поэтому данный список сложно назвать универсальным. Но здесь перечислены самые распространенные расшифровки. В комментариях ниже вы можете дополнить наш список своими расшифровками.

Основные ошибки

Перечисленные ниже ошибки высвечиваются прямо на дисплее кондиционера. Их сложно не заметить. Ошибки такого рода несложно расшифровать, с этим справится даже пользователь, не говоря уже о мастере из сервисного центра.

Е0

Ошибка E0 сигнализирует о сбое в работе энергозависимой памяти, находящейся во внутреннем блоке кондиционера.

Е1

Вышел из строя термодатчик воздуха, расположенный в наружном блоке.

Е2

Вышел из строя термодатчик воздуха, расположенный во внутреннем блоке.

Е3

Вышел из строя термодатчик, отвечающий за измерение температуры конденсатора.

Е4

Ошибка Е4 также сигнализирует о неисправности термодатчика, но отвечающего за измерение показателей у испарителя.

Е5

Возник сбой в работе наружного блока, включена защита.

Е6

Возник сбой в работе наружного блока, включена защита. Вероятно, неисправен двигатель вентилятора, расположенного во внутреннем блоке сплит-системы.

Е8

Электростатический фильтр слишком загрязнен, требуется замена.

Читайте также: Самостоятельная замена фильтра кондиционера: что учесть?

E9

Ошибка Е9 сигнализирует о том, что произошёл сбой в работе аппарата, поэтому система предотвратила возможную подачу холодного воздуха в режиме «HEAT (тепло)».

Р4

Компрессор выключился, поскольку термодатчик зафиксировал повышенную или, наоборот, пониженную температуру у испарителя.

Р5

Компрессор выключился, поскольку термодатчик зафиксировал повышенную или, наоборот, пониженную температуру у конденсатора.

Р6

Сработал режим оттаивания.

EA

Модуль энергозависимой памяти неисправен, либо требуется перепрошивка системы. Также, вероятно, требуется замена ПЗУ.

EC

Произошла утечка фреона. Необходима диагностика и, возможно, дозаправка.

Читайте также: Возможна ли заправка кондиционера дома?

F1

Ошибка F1 сигнализирует о сбое в работе термодатчика, измеряющего показатели у испарителя.

Дополнительные ошибки

Некоторые дополнительные ошибки можно распознать по мерцанию световых индикаторов. Также в некоторых аппаратах ошибки не высвечиваются в виде кодов, а показываются исключительно с помощью световой индикации.

★ — горит постоянно

* — мерцает

ОписаниеИндикация
High PowerOperationTimerPower
Термодатчик воздуха неисправен*
Термодатчик*
Испаритель замерз**
Сбой в работе электропитания**
Компрессор перегружен***
Сбой в работе мотора вентилятора*
Сбой в работе ПЗУ (энергозависимой памяти)***
ОписаниеИндикация
Лампочка TimerГолубая лампочкаКрасная лампочкаЛампочка Power
Термодатчик воздуха неисправен*
Термодатчик испарителя неисправен*
Испаритель замерз**
Испаритель перегрелся*
Потеряна связь между наружным и внутренним блоками**
Сбой в работе электропитания**
Компрессор перегружен***
Сбой в работе мотора вентилятора*
Термодатчик воздуха в наружном блоке неисправен★
Термодатчик конденсатора неисправен ★
Система перегружена★★
Сбой в работе компрессора★★★
Пониженное/повышенное напряжение питания★
Наружный блок перегрузился в режиме охлаждения★★
Включено оттаивание★★★
Инверторный модуль вышел из строя★★
Сбой в работе ПЗУ (энергозависимой памяти) в наружном блоке★★★



Код ошибкиИндикация на дисплееОписание проблемыПричина неисправности
PowerOperationTimerHigh power
1★
Наружный датчик наружной температуры неисправен		Термистор короткозамкнутый или разомкнутый
2★Наружный температурный датчик теплообменника неисправенТермистор короткозамкнутый или разомкнутый
3★★Компрессор перегрелсяТермистор короткозамкнутый или разомкнутый, или перегретый компрессор
4★Наружная капиллярная трубка неисправнаТермистор короткозамкнутый или разомкнутый
5★★Наружный капиллярный датчик температуры неисправенТермистор короткозамкнутый или разомкнутый
6★★Перегрузка по токуСлишком большой электрический ток в наружном блоке
7★★★Компрессор не включаетсяКомпрессор не подключен или поврежден модуль
8★Напряжение питания избыточное/недостаточное
9★★Напряжение питания избыточное/недостаточное
12★★Неисправность силового модуля IPM
13★★★Неисправность EEPROM
14★★★Датчик температуры наружного воздуха неисправен

Как видите, список ошибок сложно назвать маленьким. Да и расшифровать мерцание при беглом взгляде просто невозможно. Поэтому не стоит доверять подобную работу новичку или выполнять ремонт своими руками. Если ваш кондиционер сигнализирует об ошибке с помощью световых индикаторов, лучше позвоните в крупный сервисный центр и сообщите об проблеме. Они предоставят опытного специалиста и дадут гарантию на выполненные работы.

Итоги

Это основные ошибки, встречающиеся в работе кондиционеров от бренда Ballu. Мы перечислили только самые распространенные расшифровки. Коды могут расшифровываться по-разному, в зависимости от модели кондиционера и других факторов. В некоторых моделях ошибки отображаются просто в виде цифр, без буквенных обозначений. А в некоторых кондиционерах только в виде световой индикации.

Если вы пользователь и вам удалось расшифровать код ошибки, мы все же не рекомендуем заниматься ремонтом кондиционера в домашних условиях. Для этого нужны не только знания и практические навыки, но и профессиональные инструменты. В том числе для выполнения диагностики. А от грамотно выполненной диагностики во многом зависит качество последующего ремонта. Ведь если неправильно определить причину поломки, ремонт может только навредить.

Лучше доверьте ремонтные работы специалисту из сервисного центра или частному мастеру, которому вы доверяете. Если подбираете ремонтника сами, поинтересуйтесь, есть ли у него опыт работы. Профессионал ни разу сталкивался с различными поломками, он сможет довольно быстро провести диагностику и ремонт. Конечно, бывают и исключения из правил, когда поломка оказывается редкой и сложно устраняемой. Но в большинстве случаев опытные мастера сталкиваются с типичными случаями.

Остались вопросы? Задайте их в комментариях ниже. Если у вас есть опыт расшифровки кодов и исправления неисправностей, поделитесь им. Также расскажите о своем опыте ремонта климатической техники, дайте несколько полезных советов для мастеров и пользователей. Прочтите другие статьи на нашем сайте, оставьте свое мнение. Желаем удачи!

кассетных, канальных, ремонт неисправностей в домашних условиях

Коды ошибок кассетных кондиционеров Балу помогают понять причины неисправности техники. Некоторые из сбоев можно устранить своими руками в домашних условиях, при появлении других сплит-систему лучше отдать в сервис.

Расшифровка кодов ошибок кондиционеров Балу

Сплит-системы Балу приходят в полную негодность или выдают сбои при работе по множеству причин. Обычно техника сообщает о неисправностях при помощи буквенно-цифровых кодов на дисплее. Для некоторых из них дается расшифровка в официальных инструкциях от производителя, значение других можно узнать на специализированных форумах.

Что значит ошибка Е0 на кондиционере Ballu

Достаточно распространенной в кассетных агрегатах Ballu является ошибка Е0. При ее возникновении техника обычно не выходит из строя целиком, а продолжает работать. Но при этом свои функции выполняет только внешний блок сплит-системы. Внутренний модуль просто перегоняет воздух, охлаждения при этом не происходит, а на дисплее отображается сбой Е0.

Согласно отзывам пользователей и специалистов, неполадка возникает по двум причинам:

  • неисправность температурных датчиков;
  • утечка фреона.

В первом случае кассетный кондиционер не может выполнять свои функции из-за того, что не способен правильно определить температуру в помещении и приступить к ее понижению. Во второй ситуации устройству не хватает вещества, непосредственно отвечающего за охлаждение воздуха.

Совет! Для устранения кода ошибки в кассетной сплит-системе Ballu лучше обратиться к специалистам, поскольку ремонт требует соответствующих знаний и опыта.

Код ошибки Е0 может возникать из-за неисправности компрессора, но в таком случае и внешний блок быстро выходит из строя

Что значит ошибка Е9 на кондиционере Ballu

Еще один распространенный сбой в кассетных сплит-системах производителя Ballu — это Е9. Чаще всего неполадка возникает из-за ошибки соединения внутреннего и внешнего блоков.

Внимание! Неисправность Е9 может возникать также из-за низкого напряжения питания. При появлении кода нужно замерить показатели электросети и убедиться, что кондиционеру хватает энергии.

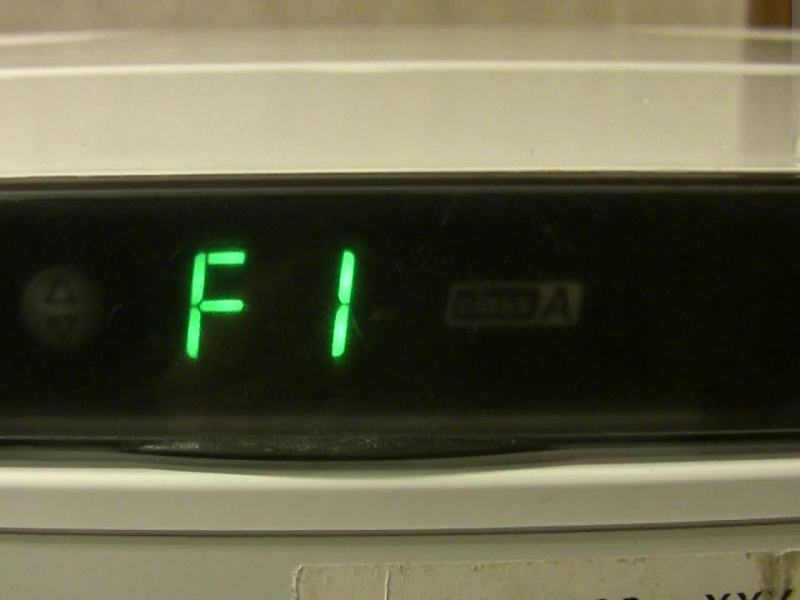

Что значит ошибка F1 на кондиционере Ballu

Код F1 в кассетных кондиционерах Ballu обычно сопровождается неисправностями компрессора. При включении устройство пробует запустить наружный блок, но безуспешно, хотя вентилятор при этом может вращаться. Обычно неисправность решается заменой самого компрессора — проводить ее должен квалифицированный специалист.

В некоторых случаях код F1 появляется из-за обычного загрязнения кассетной сплит-системы. В таком случае необходимо аккуратно извлечь из внутреннего блока фильтрующие сетки и очистить их от пыли. В некоторых ситуациях, особенно если налет был по-настоящему плотным, после проведенного обслуживания сплит-система перестает выдавать ошибку.

При поломке компрессора кондиционер Ballu по-прежнему может работать в режиме вентиляции

Что значит ошибка F9 на кондиционере Ballu

Ошибка канального кондиционера Балу с кодом F9 может появляться в ситуациях, когда устройство отказывается запускаться в любом из режимов и не работает ни на обогрев, ни на холод, ни на вентиляцию воздуха. По отзывам пользователей, иногда пульт агрегата включается на несколько минут и позволяет менять программы, однако к полезному результату это не приводит.

Чаще всего код сбоя вызывают утечки фреона. Устройство остается исправным и поэтому запускается в работу, но электронные системы быстро сообщают о нехватке хладагента, и кондиционер Ballu отключается. Для решения проблемы необходимо вызвать мастера, который проведет полный осмотр агрегата и сможет точно установить причину поломки.

Внимание! Код F9 может появляться из-за неисправности вентилятора внутреннего блока. В таком случае при запуске сплит-системы в работу быстро происходит перегрев и аварийное отключение.

Что значит ошибка FC на кондиционере Ballu

Код FC, возникающий на кассетных сплит-системах Ballu, может свидетельствовать о сильном загрязнении фильтров внутреннего блока. Для решения проблемы необходимо демонтировать переднюю панель устройства и извлечь сетки, собирающие на себя основную часть пыли и мелкого мусора.

Фильтры очищают и промывают под краном, тщательно высушивают и вставляют обратно. После этого кассетную сплит-систему снова запускают в работу и смотрят, сохранился ли код FC.

В некоторых случаях ошибку могут вызывать неисправности датчика высокого давления. В этом случае необходимо обратиться за помощью в сервис, поскольку сбои в работе элемента часто свидетельствуют о необходимости ремонта компрессора или замены хладагента.

Что значит код ошибки 03 на кондиционере Балу

Код ошибки 03 в кассетной климатической технике Ballu может свидетельствовать о неисправности температурных датчиков внутреннего блока. Обычно речь идет об обрыве контактов или о коротком замыкании. Для устранения проблемы нужно получить доступ к плате управления устройства и внимательно осмотреть как сам датчик, так и связанные с ним компоненты.

Если код 03 вызван тем, что кассетный кондиционер не может правильно определить температуру в помещении, необходимо обратиться в сервис. Ремонт или полную замену деталей должны проводить квалифицированные специалисты.

Для предотвращения проблем с температурным датчиком рекомендуется регулярно проводить чистку кондиционера

Как устранить неисправность

Кассетный кондиционер Ballu довольно сложно демонтировать и самостоятельно провести диагностику и ремонт. В большинстве случаев рекомендуется ограничиться обслуживанием фильтров устройства, которое проводят по такому алгоритму:

  1. Сплит-систему полностью обесточивают и оставляют в выключенном состоянии на 15-20 минут для остывания.
  2. Верхнюю крышку снимают, открывая защелки, и вытягивают по направлению ребрения поверхности или в соответствии с нанесенными значками.
  3. Извлекают прямоугольные сетки, выполняющие роль фильтров.
  4. Промывают элементы под краном в теплой воде и высушивают на свежем воздухе.

Дальше фильтры необходимо установить на место и снова запустить сплит-систему в работу. Если код ошибки больше не появится, полного демонтажа кондиционера удастся избежать.

Внимание! Фильтры кассетной сплит-системы Ballu при просушивании нельзя размещать рядом с отопительными приборами.

Как исправить ошибку Е9 на кондиционере Балу

При возникновении кода ошибки Е9 необходимо в первую очередь проверить качество соединения наружного и внутреннего модулей кондиционера Ballu. При неправильном подключении кабелей, перекручивании или заломе проводов техника не всегда полностью отказывается включаться. Проблемы с проводкой могут приводить к нестабильному контакту и появлению кода Е9 при исправном в целом кассетном кондиционере.

Сложность заключается только в том, что для полноценного осмотра системы придется демонтировать модули устройства, а также открыть каналы, в которых проложены электрические кабели. Это может потребовать вмешательства профессионалов, особенно если кондиционер относится к промышленному типу, обладает большими габаритами и установлен в просторном помещении.

Профилактические меры

Выйти из строя может любой кассетный кондиционер, но своевременное техническое обслуживание агрегата снижает вероятность поломки. Чтобы предотвратить возникновение неисправностей, необходимо:

  • своевременно заправлять сплит-систему фреоном, при нехватке которого возникают проблемы с охлаждением;
  • как минимум раз в год проводить чистку фильтров и внутренних элементов устройства;
  • следить за состоянием наружного блока и своевременно извлекать из него мелкий мусор.

Рекомендуется ежегодно обращаться к специалистам за комплексной профилактической проверкой кондиционера. Делать это лучше всего перед началом теплого сезона, поскольку именно с весны до осени сплит-система подвергается максимальным нагрузкам.

Перед началом эксплуатации кондиционера необходимо внимательно прочитать инструкцию от производителя

Заключение

Коды ошибок кассетных кондиционеров Балу отличаются большим разнообразием. Не все сбои указаны в общедоступных описаниях, иногда выяснить причины неисправности можно только опытным путем или на форумах. Ремонт техники в большинстве случаев рекомендуется доверять специалистам.

Коды ошибок полупромышленных кондиционеров Ballu

Ниже представлены коды ошибок полупромышленных кондиционеров Ballu: напольно-потолочных, кассетных и канальных. У кондиционеров разных лет производства и отличающихся маркировкой коды ошибок совпадают. Ошибки однофазных и трехфазных сплит-систем представлены в разных таблицах.

Трехфазные пролупромышленные кондиционеры

Описание кода ошибки
Мигание светодиоида на панели
Индикация на цифровом дисплее
Приоритет высвечиваеия ошибки*
Причины
Ошибка коммутации внутреннего и внешнего блоков5 миганий – перерыв 2 сек.F11Неправильное соединение межблочных проводов
Ошибка коммутации проводного пульта
—		E51Неправильное подключение проводного пульта и внутреннего блока
Ошибка по дренажной системе4 мигания – перерыв 2 сек.E43Чрезмерно высоко поднята дренажная трубка от внутреннего блока кондиционера (более, чем 120 см от нижнего края блока), забит дренаж, неисправен датчик уровня воды, неисправна помпа
Защита наружного блока – ошибка чередования фаз6 миганий – перерыв 2 сек.E62Перепутаны фазы
Защита наружного блока – высокая температура нагнетания (конденсации)10 миганий – перерыв 2 сек.EA7Загрязнен теплообменник, маленькая скорость вентилятора, высокое давление
Защита наружного блока – сработал датчик высокого давления9 миганий – перерыв 2 сек.
E96Проверить датчик (нормально замкнутый) проверить давление
Защита наружного блока – сработал датчик низкого давления9 миганий – перерыв 2 сек.E96Проверить датчик (нормально замкнутый) проверить давление
Обрыв либо короткое замыкание датчика температуры внутреннего блока 1 мигание с периодичнсотью в 2 сек.E14Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Обрыв либо короткое замыкание датчика температуры трубы внутреннего блока 3 мигания – перерыв 2 сек.E35Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Обрыв либо короткое замыкание датчика трубы температуры наружного блока 2 мигания – перерыв 2 сек.E28Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Обрыв либо короткое замыкание датчика температуры воздуха наружного блока 7 миганий – перерыв 2 сек.E79Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Обрыв либо короткое замыкание датчика температуры нагнетания наружного блока 8 миганий – перерыв 2 сек.E810Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Недостаточное количество фреона в системе11 миганий – прерыв 2 сек.  Проверить длину трассы, дозаправить фреоном

Примечание*: приоритет высвечивания ошибки – в случае, если определено несколько ошибок – то первой будет высвечиваться ошибка, имеющая более высокий приоритет. После ликвидации ошибки – высветится код ошибки с низким приоритетом.

Однофазные полупромышленные кондиционеры

Описание кода ошибки
Мигание светодиоида на панели
Индикация на цифровом дисплее
Приоритет высвечиваеия ошибки*
Причины
Ошибка коммутации внутреннего и внешнего блоков—У51Неправильное соединение межблочных проводов
Ошибка по дренажной системе4 мигания – перерыв 8 сек.E42Чрезмерно высоко поднята дренажная трубка от внутреннего блока кондиционера (более, чем 120 см от нижнего края блока), забит дренаж, неисправен датчик уровня воды, неисправна помпа
Обрыв фазы, низкое напряжение6 миганий – перерыв 2 сек.E63Проверить электропитание
Обрыв либо короткое замыкание датчика температуры внутреннего блока 1 мигание с периодичнсотью в 8 сек.E14Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Обрыв либо короткое замыкание датчика температуры трубы внутреннего блока 2 мигания – перерыв 8 сек.E35Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Обрыв либо короткое замыкание датчика  температуры трубы наружного блока 2 мигания с односекундным перерывомE26Проверить по сопротивлению, если бесконечное или замкнут накоротко – заменить датчик
Режим дефростинга (не ошибка, индицируется, когда кондиционер включает режим разморозки наружного блока)Мигает светодиоид OPERATIONМигает светодиоид OPERATION8НЕ ОШИБКА
Недостаточное количество фреона		 E0 Необходимо дозаправить  300 г фреона
  • Вперёд

Новости

Коды ошибок кондиционеров Ballu (Балу)

Код ошибки на панели кондиционера. Мы видим какие-то цифры, буквы латинского алфавита и не понимаем в чем же дело. Кондиционер при этом упорно отказывается функционировать, как еще всего день назад. Нужно что-то делать. В данной статье мы подробно расскажем о том, что такое коды ошибок, какие бывают коды и как эффективно решать проблемы, связанные с конкретными кодами.

Медный кабель ввгнг-ls 3х2.5 – цена на Конкорд ниже сегодня.

Содержание статьи:

    • Ошибки на примере Ballu MFS2
  • Кондиционер ballu ошибка e9 решение проблемы
  • Кондиционер ballu ошибка e8 решение проблемы
    • Угольный электростатический фильтр
  • Описание других ошибок и способы их решения
    • Место отображения кодов ошибок при работе сплит-системы
    • Классификация кодов
    • Символьные коды ошибок кондиционеров
    • Краткая расшифровка символов
    • Трехзначные коды ошибок кондиционера
    • Как устранить неисправности

Вообще коды существуют для того, чтобы своевременно давать знать пользователю о возникновении каких-либо неисправностей, а дальше неисправности исправляются или самостоятельно или посредством обращения к мастеру.

Следует так же отметить, что набор кодов ошибок зависит от конкретной серии сплит-систем Балу. Оборудование имеет различное программное обеспечение, поэтому оно по-разному дает знать о неисправностях в контекстах кодов. Поэтому мы подробно рассмотрим самые распространенные из них.

Ошибки на примере Ballu MFS2

Рассмотрим самые распространенные неисправности, которые скрываются за рядом кодов в сплит-системах Балу серии MFS2:

  • Е1, Е2, Е3, Е4 – Данный перечень ошибок свидетельствует о том, что возникли различные проблемы с температурным датчиком, его может закоротить или же попросту оборваны контакты.
  • Е6 – Внешний блок перешел в режим аварийной защиты.
  • Е8 – Загрязнен электростатический фильтр или возникли иные неисправности, связанные с данным узлом.
  • Р4 – Неправильно определен диапазон температуры, что может привести к неправильной работе испарителя и преждевременному отключению компрессора.
  • Р5 – Датчик конденсатора работает в неправильном режиме или неисправен.
  • Р6 – Процесс оттаивания начат автоматически.

Может возникнуть несколько кодов и все они будут давать ту или иную информацию пользователю о возникновении сбоев в налаженных режимах работы оборудования, которое входит в комплект сплит-системы.

Это позволяет своевременно обращаться к квалифицированным специалистам за помощью. Далее мы представим самые распространенные коды, объясним их суть, а также поможем решить проблемы самостоятельно.

Кондиционер ballu ошибка e9 решение проблемы

Данный код ошибок весьма распространен в кондиционерах Балу, нельзя сказать, что он является бедой данной модели, но тем не менее. Е9 означает, что связь между внутренним и наружным модулем кондиционера была нарушена. Как более или менее опытные обыватели мы знаем, что стандартная сплит-система состоит из блока внутри помещения и снаружи, а между ними протянута фреоновая магистраль и электропроводка.

Что делать после? В первую очередь необходимо:

  • Проверяется качество соединения блоков снаружи и внутри помещения. Если где-то имеются заломы кабелей или их перекручивание, то эти факторы вполне могут быть причиной появления кода Е9.
  • Проверяется состояние изоляции, а также мест ввода кабеля под корпус внутреннего или наружного блока.

В целом внешне кондиционер может выглядеть полностью исправным, но при этом проводка работает нестабильно и вызывает появление соответствующего кода на панели управления. Основная сложность самостоятельного осмотра заключается в необходимости демонтажа наружного модуля, да и внутренний желательно снять с места постоянной установки. Демонтаж отроет каналы прокладки электропроводки для их осмотра.

Профилактические меры

Основа профилактики – это периодический, систематизированный осмотр и техобслуживание кондиционера. В результате эти мероприятия снизят вероятность появления неисправности. Основными мерами профилактики являются следующие действия:

  • Следить за уровнем заправки сплит-системы хладагентом, разумеется – фреоном. Его нехватка напрямую повлияет на функцию охлаждения.
  • Очищать фильтра, как минимум хотя бы один раз в год. При чем очистку необходимо проводить и для внутренних элементов устройства.
  • Проводить проверку наружного блока и извлекать из него посторонние предметы.

В качестве «активной профилактики» необходимо раз в год обращаться к профессионалам для проведения серьезной диагностики. Лучше всего сделать обращение перед началом лета, потому что в зимний период сплит-система длительно не работает или работает под большой нагрузкой.

Кондиционер ballu ошибка e8 решение проблемы

Ошибка Е8 означает то, что электростатический фильтр нуждается в очистке.

Прежде, чем переходить к мерам по устранению данной ошибки разберемся в том, что такое электростатический фильтр, как он работает и обслуживается.

Угольный электростатический фильтр

Его основное назначение – фильтровать даже самые мельчайшие частички, нейтрализовывать неприятные запахи снаружи помещения, а также делать безопасными летучие химические вещества. На сегодня такие фильтры наиболее эффективны и активно применяются в сплит-системах.

Фильтры являются практически единственной защитой и барьером, предохраняющим теплообменник от пыли. Но пыль имеет свойство накапливаться и все равно проникать внутрь, после она оседает на лопастях кулера и фибрах радиатора. Это приводит к снижению производительности. Внешний блок также подвергается пылевым атакам.

Тем не менее мы предоставим подробную инструкцию, как очистить фильтр и внутренние поверхности кондиционера. Сначала инструкция может показаться сложной, но если последовательно выполнять все рекомендации, то успех непременно придет. А регулярное выполнение позволит выполнять эту сезонную процедуры быстро и качественно:

  • Сплит-система отключается от сети. Просто вынимается штепсель, если штепселя нет, то отключается автомат в щитке-преспределителе.
  • Открывается корпус, в котором смонтирована решетка вентиляции. Корпус монтируется на защелках без применения серьезных креплений – открыть его легко.
  • Осторожно вынимается фильтр первичной очистки. После его демонтажа станут доступны крепежные элементы, как правило это винты или защелки. На винты необходимо подготовить отвертку.
  • Когда крепежи демонтированы, можно приступить к съему фильтра вторичной (тонкой) очистки, а после весь электрический блок. Индикаторная панель не может быть снята ввиду конструктивных особенностей, поэтом для ее защиты оборачиваем ее пакетом вместе с электроблоком и оставляем висеть на проводах.
  • После того, как внутренний блок открыт пыль можно собрать с помощью пылесоса.
  • Более тщательная очистка производится мыльным раствором вручную. Раствор наносится и оставляется на небольшой промежуток времени. После производится смыв чистой теплой водой с задней крышки.

После очистки блок оставляется на просушку атмосферным воздухом, а после производится сборка в обратном порядке.

Описание других ошибок и способы их решения

Для того, чтобы грамотно решать те проблемы, которые возникают при эксплуатации кондиционера, необходимо разобраться с осуществлением возможности самодиагностирования кондиционера.

Функцией самодиагностирования оснащены практически все модели кондиционеров нового поколения. Эта функция позволяет выявлять проблемы и нарушения в работе еще в тот момент, пока они не стали причиной фатальных поломок. А поломки, как известно, несут дополнительные затраты и сложности по их устранению. Кое-какие неисправности владельцу вполне по плечу устранить самостоятельно по данным самодиагностики. Разберем простой алгоритм.

Место отображения кодов ошибок при работе сплит-системы

Как правило, кондиционер сигнализирует своему владельцу о неисправностях на следующих «индикаторах»:

  1. Дисплей сплит-системы.
  2. Пульт дистанционного управления.
  3. Светодиодная подсветка на внутреннем блоке сплит-системы. Если все нормально, то светодиоды горят стабильно, но при возникновении нарушений свечение сопровождается миганием.

Классификация кодов

Коды имеют свою собственную маркировку и классификацию, которая определяет конкретную комбинацию букв и цифр. Как правило, используется арабская численность и латинский алфавит.

В данном случае буквой определяется место наличия сбоя или ошибки, а цифрой (ее могут заменить мигания по количеству) определяется конкретный вид поломки.

Дополнительная (сложная) классификация ошибок может состоять из:

  1. Простых символьных кодов, в том числе изображений.
  2. Двузначных детализированных символов.
  3. Простых трехзначных символов.

Для того чтобы разбираться в кодах, нет необходимости выучивать их наизусть – они разные для разных марок сплит-систем. Достаточно изучить нашу статью, дополнив ее прочтением руководства по эксплуатации. А после выявления кода отключить сплит для спокойного определения неисправности.

Как правило, руководство по эксплуатации содержит целый раздел с перечислением кодов и сопутствующих им ошибок, и неисправностей, – данное обстоятельство позволит в самый короткий срок определиться с неисправностью. Поэтому руководство необходимо сохранить.

Символьные коды ошибок кондиционеров

Если в качестве маркировки кода используются ни буквы и ни цифры, то код может высветиться каким-либо символом. Чаще всего это «*». В этом случае ошибку выявляет не символ, а количество символов, высветившихся на панельке дистанционного пульта. Символы, как классификация кодов, редко используются для индикационных панелей на блоках сплит-систем.

Краткая расшифровка символов

Среди букв латинского алфавита, в основном, используются следующие, как отдельная категория неисправностей по конкретному узлу или блоку:

  • «А» и «В» – неисправен или неправильно эксплуатируется внутренний блок.
  • «Е», «Н», «F», «J», «L», «P» – ошибки связаны с неправильной работой наружного блока. В отдельную категорию выносится буква Е, так как она связана с неисправной или некачественной работой фильтрующих элементов, о они могут быть смонтированы и во внутреннем блоке в качестве финальной очистки воздуха.
  • «U» и «M» – неисправна сама система управления и контроля работы сплит-системы.

После буквы следует цифра от 0 до 9.

Трехзначные коды ошибок кондиционера

Формирование кода происходит аналогично – сначала буква, а потом две цифры. Расшифровка кодов описывается в руководстве по эксплуатации.

Как устранить неисправности

Правильная расшифровка дает возможность своевременно устранять неисправности, не вызывая серьезных последствий для работы кондиционера. Далее мы представим самые распространенные неисправности, которые регламентированы кодами ошибок. Неисправности, которые мы опишем далее, не потребуют вызова специалиста – их можно устранить самостоятельно.

Основные неисправности, регламентированные двузначными кодами:

  1. Загрязнены фильтра – проводится их очистка теплым мыльным раствором с последующим смыванием и просушиванием.
  2. Загрязнен радиатор, как следствие возник перегрев. Пыль удаляется механически или выдувается.
  3. Протечка конденсата из внутреннего модуля. Демонтируется и очищается (продувается) дренажная трубка.
  4. Неудовлетворительное охлаждение – забита фреоновая магистраль. Неисправность устраняется сливом фреона и вакуумированием – процедура несложная, но нужно будет подготовиться.
  5. Загрязнение вентилятора внутреннего блока. Очистка фибр производится точно также, как и при очистке фильтров.

Вот и все. Теперь у вас есть подробное представление о кодах ошибок в сплит-системах, какие-то коды мы описали более подробно и даже представили вам сведения о реализации их устранения. Но, все-таки, вам придется немного потрудиться и изучить руководство по эксплуатации. Это позволит не только ориентироваться в кодах, но также узнать множество других интересных и полезных нюансов.

Коды ошибок кондиционеров Ballu

Ошибки KF -1802GWE KF -2302GWE

Код ошибки  Описание ошибок  Перевод на русский  Индикация на дисплее
Высокая мощность операция таймер Мощность
1 Датчик температуры в помещении ненормален Закорочен или оборван датчик температуры воздуха       *
2 Внутренний температурный датчик теплообменника аномальный Закорочен или оборван датчик температуры испарителя     *
3 Внутренний теплообменник замороженный Обмерзание испарителя     * *
6 Мгновенное прерывание питания Проблемы с электропитанием   * *
7 Перегрузка по току компрессора Перегрузка компрессора   * * *
8 Двигатель вентилятора заблокирован Двигатель вентилятора не крутится *
13 Проблема с внутренним блоком EEPROM Ошибка микросхемы памяти на плате * *   *

Ошибки KFR-2688GW / BPE

Описание ошибок  Перевод на русский  Индикация на дисплее
Таймерная лампа Запуск лампы (синий) Запуск лампы (красный) Лампа питания
Внутренняя неисправность датчика Проблема датчика температуры воздуха       *
Ошибка датчика испарителя Закорочен или оборван датчик температуры испарителя     *
Замораживание испарителя Обмерзание испарителя     * *
Над горячим внутренним теплообменником Перегрев испарителя   *
Проблемы со связью Нет связи между внутренним и нару блоками   *   *
Сбой питания мгновенно Проблемы с питанием   *  *
Перегрузка по току компрессора Перегрузка компрессора   * *  *
Неисправность вентилятора Неисправность двигателя вентилятора *
Наружная неисправность датчика Неисправность температурного наблюдения блока       ★
Наружная неисправность датчика катушки   Неисправность датчика конденсора     ★
Превышение тока всей системы   Перегрузка всей системы   ★ ★
Нет загрузки  Нет нагрузки, обрыв компрессора   ★ ★ ★
 Аномальное напряжение питания  Проблема с напряжением питания ★
 Перегрузка наружного блока для охлаждения  Перегрузка внешнего блока при охлаждении ★     ★
размораживание Режим оттаивания ★     ★  ★
Проблемы с IPM Неисправность инверторного модуля ★   ★
Сбой данных на открытом воздухе EEPROM Неисправность микросхемы памяти на плате блока ★   ★   ★

★ — индикатор светится постоянно

* — индикатор мигает

Ошибки инверторных кондиционеров Ballu

KFR — 5701GW / Y2BPE

KFR — 2601GW / BPE * 2

Код ошибки Описание аварии Причина неисправности
Внутренний блок
1 Датчик температуры в помещении ненормален Термистор закорочен или разомкнут .
2 Датчик температуры теплообменника аномальный Термистор закорочен или разомкнут.
3 Теплообменник замороженный
4 Перегрев теплообменника
5 Общение в беде
8 Крытый вентилятор в беде
Внешний блок
1 Наружный датчик наружной температуры аномальный Термистор закорочен или разомкнут.
2 Аномальный датчик температуры наружного теплообменника Термистор закорочен или разомкнут.
3 Компрессор перегрелся Термистор короткозамкнутый или разомкнутый, или перегретый компрессор
4 Наружная капиллярная трубка Термистор закорочен или разомкнут.
5 Наружный капиллярный датчик температуры B в неисправности Термистор закорочен или разомкнут.
6 сверхток Слишком большой электрический ток в наружном блоке.
7 Нет загрузки Компрессор не подключен или модуль поврежден.
8 Напряжение питания ненормальное Слишком высокое или слишком низкое напряжение питания.
9 Мгновенное прерывание питания
10 Наружная перегрузка в режиме охлаждения
11 Происходит размораживание
12 Неисправность силового модуля IPM
13 Неправильные данные EEPROM на открытом воздухе
14 Датчик температуры наружного воздуха в беде
15 Мощный модуль IPM перегрелся

KFR — 28GW / BPE * 2, 2801

Код ошибки       Индикация на дисплее Описание проблемы   Причина неисправности
Бег Ожидание  таймер  Высокая эффективность
1 *        Датчик температуры в помещении ненормален  Термистор короткозамкнутый или разомкнутый
2   *       Датчик температуры теплообменника аномальный  Термистор короткозамкнутый или разомкнутый
3 * *       Теплообменник замороженный
4     *    Перегрев теплообменника
5 *   *    Общение в беде
8       *  Крытый вентилятор в беде

* — индикатор мигает

Код ошибки       Индикация на дисплее Описание проблемы   Причина неисправности
Бег Ожидание  таймер  Высокая эффективность
1  ★       Наружный датчик наружной температуры аномальный

Термистор короткозамкнутый или разомкнутый
2    ★     Наружный температурный датчик теплообменника аномальный Термистор короткозамкнутый или разомкнутый
3  ★ ★     Компрессор перегрелся  Термистор короткозамкнутый или разомкнутый, или перегретый компрессор
4      ★   Наружная капиллярная трубка Термистор короткозамкнутый или разомкнутый
5  ★   ★   Наружный капиллярный датчик температуры B в неисправности  Термистор короткозамкнутый или разомкнутый
6    ★ ★   Проблемы с перегрузкой по току  Слишком большой электрический ток в наружном блоке
7 ★ ★ ★   Нет загрузки Компрессор не подключен или поврежден модуль
8     ★   Напряжение питания ненормальное
9 ★   ★   Слишком высокое или слишком низкое напряжение питания
12     ★ ★ Неисправность силового модуля IPM
13 ★   ★ ★  Неправильные данные EEPROM
14   ★ ★ ★ Датчик температуры наружного воздуха в беде

 ★ — светодиод постоянно светится

Коды ошибок кассетных кондиционеров Ballu

Внутренний блок

№ Тип ошибки Описание Светодиодный мигающий Примечание
1 защита Чрезмерная защита компрессора происходит 4 раза за 1 час Лампы работы, таймер, размораживание а) одновременно мигает на частоте 5 Гц. Целая единица закрыта. Он не может отключить питание
2 защита Защита на открытом воздухе (отсутствующая фраза, фразовая последовательность и температурная защита) Все лампы мигают с частотой 5 Гц Автоматически восстанавливать после устранения ошибок (для неисправности T3 5HP не может автоматически восстанавливаться
3 ошибка Канал проверки датчика температуры в помещении ненормален Индикатор таймера, мигающий на частоте 5 Гц
4 ошибка Индикатор таймера, мигающий на частоте 5 Гц Индикатор работы мигает с частотой 5 Гц
5 ошибка Канал проверки датчика конденсатора ненормален Индикатор размораживания на 5 Гц
6 ошибка Температурный предохранитель расплавлен (зарезервирован) Индикация работы ld таймера на 5 Гц



Внешние 3-фазные блоки мощность 3 ~ 3. 5 лошадиных сил

Тип Описание LED1 LED2 LED3
Нормальный   от от На
Беда Фазовая последовательность На от На
Беда Перегрузка тока от На На
Беда Отсутствие фазы На На На
Беда Защита давления На На На

Внешние 3-фазные блоки мощностью 12-20 кВт

Тип Описание LED1 LED2 LED3
Беда Фазовая последовательность вспышка от от
Беда Отсутствие фазы вспышка от от
Беда Защита давления вспышка вспышка от
Беда Перегрузка тока от от вспышка
Беда Обрыв цепи и короткое замыкание T3 от вспышка вспышка
Беда Обрыв цепи и короткое замыкание в T4 от вспышка от
Беда Высокотемпературная защита конденсатора вспышка вспышка вспышка

Ошибки кондиционеров Ballu

E1, E2, E3, E4  – закороченный или оборванный температурный датчик (внутренний или наружного блока, температуры конденсатора, температуры испарителя)

E6  – сработала защита наружной блока

E8 –  забит электростатический фильтр

P4 –  ошибка по датчику испарителя, слишком низкая / высокая температура (компрессор автоматически отключается)

P5 –  ошибка по датчику конденсатора, слишком низкая / высокая температура (компрессор автоматически отключается)

P6  – включился режим оттаивания или задержки по температуре внутреннего теплообменника

EA –  слетела прошивка, неисправна EEPROM (определенный опытным путём, замена микросхемы ПЗУ с прошивкой ошибку убирало)

Коды ошибок серий BSC; BV; BR

E1 – ошибка датчика температуры внутреннего воздуха

E2 – ошибка датчика температуры испарителя

E5 – система вошла в режим защиты по ошибке наружного блока

E6 – ошибка двигателя вентилятора внутреннего блока



СПЕЦПРЕДЛОЖЕНИЕ!
Для владельцев коммерческих объектов и корпоративных заказчиков выполняем диагностику и составляем план ремонтно-восстановительных мероприятий для вашего инженерного оборудования индивидуально, учитывая Ваши пожелания и рекомендации заводов-изготовителей  техники. Подробнее.

Коды ошибок кондиционеров Ballu

Код ошибки Описание ошибок Перевод на русский Индикация на дисплее
High Power Operation Timer Power
1 Room temperature sensor abnormal Закорочен или оборван датчик температуры воздуха *
2 Indoor heat exchanger temperature sensor abnormal Закорочен или оборван датчик температуры испарителя *
3 Indoor heat exchanger frozen Обмерзание испарителя * *
6 Instantaneous interruption of power Проблемы с электропитанием * *
7 Compressor overcurrent Перегрузка компрессора * * *
8 Fan motor locked Двигатель вентилятора не крутится *
13 Trouble with indoor unit EEPROM Ошибка микросхемы памяти на плате * * *

Ошибки KFR- 2688GW/BPE

Описание ошибок Перевод на русский Индикация на дисплее
Timer lamp Running lamp（blue） Running lamp(red) Power lamp
Indoor sensor trouble Проблема датчика температуры воздуха *
Evaporator sensor trouble Закорочен или оборван датчик температуры испарителя *
Evaporator freezing Обмерзание испарителя * *
Over hot of indoor heat exchanger Перегрев испарителя *
Communication trouble Нет связи между внутренним и внешним блоками * *
Power failure instantaneously Проблемы с питанием * *
Over current of compressor Перегрузка компрессора * * *
Fan motor trouble Неисправность двигателя вентилятора *
Outdoor sensor trouble Неисправность температурного датчика внешнего блока ★
Outdoor coil sensor trouble Неисправность датчика конденсора ★
Over current of whole system Перегрузка всей системы ★ ★
No load Нет нагрузки, обрыв компрессора ★ ★ ★
Abnormal power voltage Проблема с напряжением питания ★
Overload of outdoor unit for cooling Перегрузка внешнего блока при охлаждении ★ ★
Defrosting Режим оттаивания ★ ★ ★
IPM trouble Неисправность инверторного модуля ★ ★
Data failure of outdoor EEPROM Неисправность микросхемы памяти на плате внешнего блока ★ ★ ★

★ – индикатор светится постоянно

* – индикатор мигает

Ошибки инверторных кондиционеров Ballu

KFR – 5701GW/Y2BPE

KFR – 2601GW/BPE*2

Код ошибки Описание аварии Причина неисправности
Внутренний блок
1 Room temperature sensor abnormal Thermistor short-circuited or open circuited.
2 Heat exchanger temperature sensor abnormal Thermistor short-circuited or open circuited.
3 Heat exchanger frozen
4 Heat exchanger overheated
5 Communication in trouble
8 Indoor fan in trouble
Внешний блок
1 Outdoor ambient temperature sensor abnormal Thermistor short-circuited or open circuited.
2 Abnormal temperature sensor of the outdoor heat exchanger Thermistor short-circuited or open circuited.
3 Compressor overheated Thermistor short-circuited or open circuited, or compressor overheated
4 Outdoor capillary tube A temperature sensor in trouble Thermistor short-circuited or open circuited.
5 Outdoor capillary tube B temperature sensor in trouble Thermistor short-circuited or open circuited.
6 Overcurrent Too large electric current in the outdoor unit.
7 No load Compressor not connected or the module damaged.
8 Supply voltage abnormal Too high or too low supply voltage.
9 Instantaneous interruption of power
10 Outdoor overloaded in cooling cycle
11 Defrost run is undergoing
12 Malfunction of IPM power module
13 Incorrect outdoor EEPROM data
14 Outdoor air circulation temperature sensor in trouble
15 IPM power module overheated

KFR – 28GW /BPE*2, 2801

Код ошибки Индикация на дисплее Описание проблемы Причина неисправности
Run Standby Timer Highefficiency
1 * Room temperature sensor abnormal Thermistor short-circuited or open circuited
2 * Heat exchanger temperature sensor abnormal Thermistor short-circuited or open circuited
3 * * Heat exchanger frozen
4 * Heat exchanger overheated
5 * * Communication in trouble
8 * Indoor fan in trouble

*- индикатор мигает

Код ошибки Индикация на дисплее Описание проблемы Причина неисправности
Run Standby Timer Highefficiency
1 ★ Outdoor ambient temperature sensor abnormal

Thermistor short-circuited or open circuited
2 ★ Outdoor heat exchanger temperature sensor abnormal Thermistor short-circuited or open circuited
3 ★ ★ Compressor overheated Thermistor short-circuited or open circuited, or compressor overheated
4 ★ Outdoor capillary tube A temperature sensor in trouble Thermistor short-circuited or open circuited
5 ★ ★ Outdoor capillary tube B temperature sensor in trouble Thermistor short-circuited or open circuited
6 ★ ★ Overcurrent trouble Too large electric current in the outdoor unit
7 ★ ★ ★ No load Compressor not connected or the module damaged
8 ★ Supply voltage abnormal
9 ★ ★ Too high or too low supply voltage
12 ★ ★ Malfunction of IPM power module
13 ★ ★ ★ Incorrect EEPROM data
14 ★ ★ ★ Outdoor air circulation temperature sensor in trouble

★- светодиод постоянно светится

Коды ошибок кассетных кондиционеров Ballu

Внутренний блок

№ Тип ошибки Описание LED Flashing Примечание
1 protection Over current protection of the compressor occurs 4 times in 1 h Lamps of operation, timer, defrosting an ) flashing simultaneously at 5Hz. Whole unit is shut down. It cannot recoveunless power is cut off
2 protection Outdoor protection (absent phrase, phrase sequence and temperature protection) All lamps flashing at 5Hz Recover automatically after errors are eliminated(For T3 malfunction of 5HP, can”t recover automatically
3 error Room temperature sensor checking channel is abnormal Timer lamp flashing at 5Hz
4 error Timer lamp flashing at 5Hz Operation lamp flashing at 5Hz
5 error Condenser sensor checking channel is abnormal Defrosting lamp flashing at 5Hz
6 error Temperature fuse is melt(reserved) Operation l d timer lamp flashing at 5Hz

Внешние 3-фазные блоки мощность 3~3. 5 лошадиных сил

Тип Описание LED1 LED2 LED3
Normal Off Off On
Trouble Phase sequence On Off On
Trouble Overload of current Off On On
Trouble Lack of phase On On On
Trouble Protection of pressure On On On

Внешние 3-фазные блоки мощностью 12-20 кВт

Тип Описание LED1 LED2 LED3
Trouble Phase sequence Flash Off Off
Trouble Lack of phase Flash Off Off
Trouble Protection of pressure Flash Flash Off
Trouble Overload of current Off Off Flash
Trouble Open-circuit and short-circuit trouble of T3 Off Flash Flash
Trouble Open-circuit and short-circuit trouble of T4 Off Flash Off
Trouble High temperature protection of condenser Flash Flash Flash

Ошибки кондиционеров Ballu

E1,E2,E3,E4 – закорочен или оборван температурный датчик (внутреннего или наружного блока, температуры конденсатора, температуры испарителя)

E6 – сработала защита внешнего блока

E8 – забит электростатический фильтр

P4 – ошибка по датчику испарителя, слишком низкая/высокая температура (компрессор автоматически отключается)

P5 – ошибка по датчику конденсатора, слишком низкая/высокая температура (компрессор автоматически отключается)

P6 – включился режим оттаивания или задержки по температуре внутреннего теплообменника

EA – слетела прошивка, неисправна EEPROM (определено опытным путём, замена микросхемы ПЗУ с прошивкой ошибку убирало)

Коды ошибок серий BSC; BV; BR

E1 –ошибка датчика температуры внутреннего воздуха

E2 –ошибка датчика температуры испарителя

E5 –система вошла в режим защиты по ошибке наружного блока

E6 –ошибка двигателя вентилятора внутреннего блока

Коды ошибок (DTC) кондиционеров Ballu

См. также: Руководства по обслуживанию кондиционеров Ballu PDF

Код ошибки

Описание ошибки

Дисплей

Высокая мощность

Операция

Таймер

Мощность

1

Закорочен или сломан датчик температуры воздуха

*

2

Датчик температуры испарителя закорочен или сломан

*

3

Замораживание испарителя

*

*

6

Проблемы с питанием

*

*

7

Перегрузка компрессора

*

*

*

8

Мотор вентилятора не крутится

*

13

Ошибка микросхемы памяти на плате

*

*

*

Описание ошибки

Дисплей

Лампа таймера

Ходовой фонарь (синий)

Ходовой фонарь (красный)

Лампа питания

Проблема с датчиком температуры воздуха

*

Датчик температуры испарителя закорочен или сломан

*

Замораживание испарителя

*

*

Перегрев испарителя

*

Нет связи между внутренним и наружным блоками

*

*

Проблемы с питанием

*

*

Перегрузка компрессора

*

*

*

Отказ двигателя вентилятора

*

Неисправность датчика температуры внешнего блока

★

Неисправность датчика конденсатора

★

Перегрузка всей системы

★

★

Компрессор без нагрузки открыт

★

★

★

Проблема с напряжением питания

★

Перегрузка внешнего блока во время охлаждения

★

★

Режим разморозки

★

★

★

Неисправность инверторного модуля

★

★

Неисправная микросхема памяти на плате внешнего блока

★

★

★

★ – индикатор горит постоянно

* – индикатор мигает

КФР-5701GW/Y2BPE

КФР-2601ГВт/БПЭ*2

КФР-28ГВт/БПЭ*2, 2801

* – индикатор мигает

Код ошибки

    Отображение

Описание проблемы

Причина неисправности

Выполнить

В режиме ожидания

Таймер

Высокоэффективный

1

★

Неисправность датчика температуры наружного воздуха

Термистор закорочен или разомкнут

2

★

Неисправность датчика температуры наружного теплообменника

Термистор закорочен или разомкнут

3

★

★

Компрессор перегрет

Термистор закорочен или разомкнут, или компрессор перегрет

4

★

Наружная капиллярная трубка Неисправность датчика температуры

Термистор закорочен или разомкнут

5

★

★

Датчик температуры наружной капиллярной трубки B неисправен

Термистор закорочен или разомкнут

6

★

★

Проблемы с перегрузкой по току

Слишком большой ток в наружном блоке

7

★

★

★

Нет загрузки

Компрессор не подключен или модуль поврежден

8

★

Ненормальное напряжение питания

9

★

★

Слишком высокое или слишком низкое напряжение питания

12

★

★

Неисправность силового модуля IPM

13

★

★

★

Неверные данные EEPROM

14

★

★

★

Неисправность датчика температуры циркуляции наружного воздуха

  • E1 , E2 , E3 , E4 – закорочен или сломан датчик температуры (внутренний или наружный блок, температура конденсатора, испарителя температура)
  • E6 – сработала защита внешнего блока
  • E8 – забит электростатический фильтр
  • P4 – ошибка по датчику испарителя, слишком низкая/высокая температура (компрессор отключается автоматически)
  • P5 – ошибка по датчику конденсатора, слишком низкая/высокая температура (компрессор автоматически отключается)
  • P6 – активирован режим оттайки или задержки температуры внутреннего теплообменника
  • EA – слетела прошивка, неисправна EEPROM (определено опытным путем, замена микросхемы ПЗУ при прошивке сняла ошибку)

Коды ошибок серии BSC; БВ; BR

  • E1 – ошибка датчика внутренней температуры
  • E2 – ошибка датчика температуры испарителя
  • E5 -система перешла в режим защиты по ошибке наружного блока
  • E6 – ошибка двигателя вентилятора внутреннего блока

Объяснение кодов ошибок кондиционера

Часто задаваемые вопросы по кондиционерам

Какие они?

Код ошибки или мигающая лампочка на любом электрооборудовании или на его пульте дистанционного управления могут вызывать беспокойство. Эти предупреждения говорят за систему; сообщая пользователям, что проблема существует либо с внутренним, либо с внешним блоком. Как правило, при возникновении ошибки устройство отключается, чтобы предотвратить дальнейшее повреждение.

Каждый код ошибки имеет значение, которое позволит пользователям понять, в чем проблема и что необходимо сделать для ее устранения.

Все ли бренды имеют одинаковые коды?

Коды ошибок зависят от их производителей и разных моделей. В индустрии кондиционирования воздуха используются сотни кодов. Это означает, что мы не можем перечислить их все здесь. Тем не менее, мы перечисляем основные коды и бренды в таблице ниже.

Что делать, если выскакивает код ошибки?

При появлении кода ошибки

  1. 9 вы можете сделать две основные вещи.0003 Сбросьте систему, чтобы убедиться, что само сообщение об ошибке не является ошибкой

Попробуйте это, только если вы уверены в электрическом оборудовании дома. Этот процесс удалит встроенную память кондиционера и перезапустит его. Определенные неисправности могут быть вызваны погодными условиями, ударами молнии, отключениями и отключениями электроэнергии или колебаниями напряжения. Это может быть причиной отключения вашего кондиционера из соображений безопасности. Хотя это не всегда удается, стоит попробовать, а не тратить деньги на вызов службы поддержки.

Как: Отключите систему кондиционирования воздуха от источника питания. Отключите его от розетки, выключите изолятор рядом с наружным блоком или отключите электричество в доме от электрического щита.

Оставьте на 15-30 минут. За это время встроенная память будет удалена. Снова включите питание и перезагрузите систему. Если неисправность требует внимания специалиста, код ошибки появится снова.

  1. Вызовите техника.

Если устранение неполадок не помогает, мы рекомендуем обратиться к профессиональному установщику для проверки. Это безопаснее, к тому же вы не хотите наносить дальнейший ущерб своему устройству, оставляя вам огромный счет за ремонт. Compare Air Conditioning может не только порекомендовать кого-то, кто поможет вам, включая компании, которые предлагают ремонт 24/7, но и наша дружная команда может также удобно назначить встречу, которая подходит вам, с одной из наших рекомендованных компаний. Надеюсь, как только кто-то сможет взглянуть, вы получите некоторое представление о том, что происходит, и эксперты смогут обеспечить бесперебойную работу вашей системы в кратчайшие сроки. Это также может быть подходящее время для того, чтобы заказать полное обслуживание, чтобы убедиться, что все работает как надо. Позвоните нам по телефону 1300 944 133 или запросите предложение прямо сейчас.

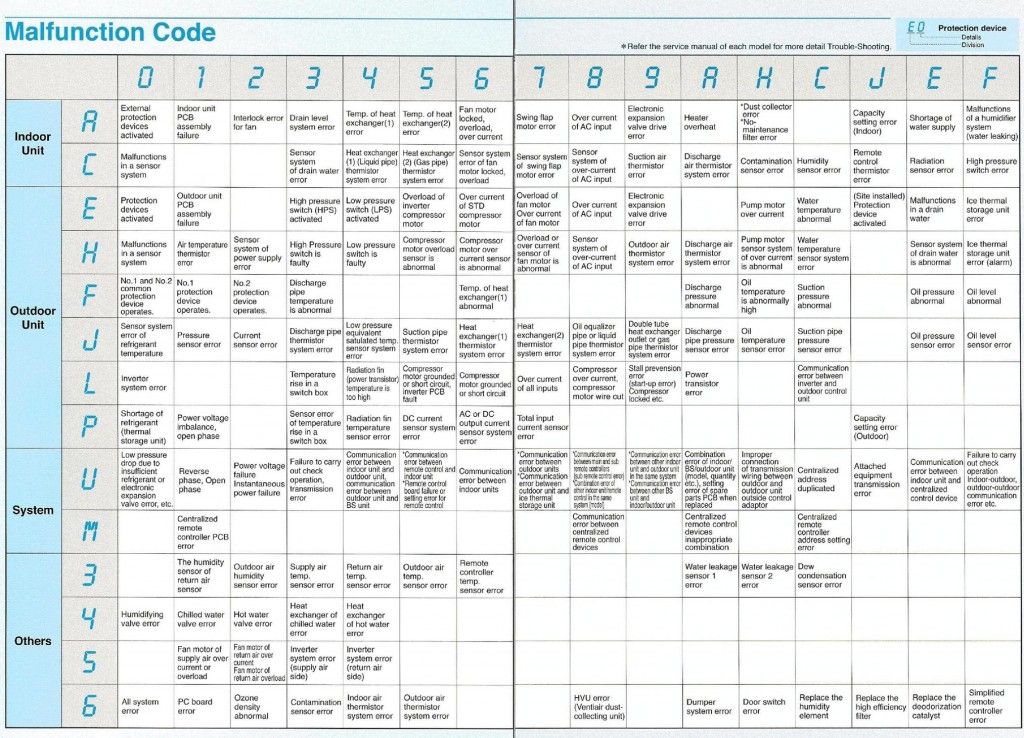

Коды ошибок для Daikin, Fujitsu, LG, Mitsubishi Electric и Panasonic это означает. Для вашего удобства коды и бренды кондиционеров перечислены в алфавитном порядке. Даже если вы не перезагружаете свою систему, удобно иметь готовый код, чтобы технический специалист знал, в чем проблема.

ПРИМЕЧАНИЕ. Это общий «краткий справочник» списка кодов неисправностей:

Daikin

Код ошибки и его значение
AO Внутренний Ошибка внешнего защитного устройства

A1 Дефект внутренней платы

A3 Indoor Неисправность системы контроля уровня слива

A5 Внутренний Предотвращение замерзания

A6 Внутренний блокировка двигателя вентилятора – перегрузка

A7 Indoor Неисправность заслонки поворотного двигателя

A9 Внутренняя неисправность EEV

AF Внутренний уровень дренажа выше предела – засорен

AJ Indoor Неисправность устройства установки мощности

C3 Indoor Неисправность термистора слива

C4 Внутренний Неисправность термистора трубопровода для жидкости

C5 Indoor Неисправность термистора газовой трубы

C7 Внутренний нижний концевой выключатель жалюзи – двигатель

C9 Внутренний Неисправность термистора воздуха

CC Indoor Неисправность датчика влажности

CA Indoor Неисправность термистора нагнетаемого воздуха

CJ Indoor Неисправность термистора дистанционного управления

CE Внутренний Неисправность датчика лучистого тепла

E0 Outdoor Активация наружного защитного устройства

E1 Наружный дефект печатной платы

E3 Наружная активация реле высокого давления

E4 Наружная активация реле низкого давления

E5 Наружная активация защиты компрессора от перегрева

Блокировка двигателя наружного компрессора E5

E6 Ошибка запуска наружного компрессора

E6 Наружный блокировка стандартного компрессора по току сверхтока

E7 Блокировка двигателя наружного вентилятора — перегрузка

E8 Перегрузка по току на входе наружного инвертора

E9 Наружная неисправность EEV

EA Наружный четырехходовой клапан неисправен

F3 Наружный Ненормальная температура выпускного трубопровода

F6 Наружный Перезаправленный хладагент

FC Наружный Низкий перепад давления

h4 Наружный дефект реле высокого давления

h5 Наружный дефект реле низкого давления

H6 Ошибка датчика определения положения двигателя наружного компрессора

H7 Ошибка датчика определения положения двигателя наружного вентилятора

H8 Наружный Ошибка трансформатора тока

H9 Наружный Неисправность термистора воздуха

J1 Наружный Неисправность/Неисправность датчика давления

J2 Наружный датчик тока Неисправность/Отказ

J3 Наружная неисправность/неисправность термистора выпускного трубопровода

J4 Наружный термистор насыщения низкого давления

J5 Наружный Неисправность/Неисправность термистора всасывающей трубы

J6 Наружный Неисправность/Неисправность термистора теплообменника

J7 Наружный Неисправность/Неисправность термистора жидкостного теплообменника

J8 Наружный Неисправность/Неисправность термистора трубопровода жидкости

J9 Наружная неисправность/Неисправность термистора газовой трубы

JA Наружная неисправность/Неисправность датчика давления в выпускном трубопроводе

JC Наружная неисправность/Неисправность датчика давления всасывающей трубы

JH Наружный Неисправность/Неисправность датчика температуры масла

L0 Наружная неисправность инвертора

L3 Наружный перегрев блока электронных компонентов

L4 Наружный дефект охлаждения инвертора

L5 Наружный двигатель компрессора, замыкание на землю, короткое замыкание

L6 Наружный двигатель компрессора, короткое замыкание на землю

L7 Наружный Суммарный перегрузочный ток на входе

L8 Перегрузка наружного компрессора — двигатель отключен

L9 Наружный замок компрессора

LA Неисправность наружного блока питания

LC Outdoor Передача данных между инвертором и наружным блоком

Внешний инвертор P1 с пульсациями

Неисправность наружного термистора P3

P4 Наружный датчик влажности блока питания Неисправность

PJ Наружный Отказ резистора установки мощности

Система U0 Нехватка хладагента или неисправность EEV

Система U1 Отрицательная фаза, обрыв фазы

Система U2 Недостаточное питание

Операция проверки проводки системы U3 не выполнена

Система U3 Несоответствие внутреннего и наружного блоков – только сплит

Система U4 Передача данных между внутренними блоками

Передача системы U5 на удаленный контроллер

U6 Передача неисправности системы наружным блоком BP

U7 Передача системной неисправности между наружными блоками

Системная передача U8 между ведущим и ведомым RC

Система U9 Ошибка передачи между внутренним и наружным

Система UA Чрезмерное количество фанкойлов

Дублирование адреса системы UC центральных контроллеров

Ошибка передачи системы UE между внутренним и центральным блоками

Система UF Система охлаждения не настроена проводка – трубопровод

Пересечение терминалов 1 и 3 системы UF (Split Skyair)

UH Системная ошибка при настройке системы охлаждения

Fujitsu

00 Ошибка связи (внутренний блок с пультом дистанционного управления)

01 Ошибка связи (внутренний блок с наружным блоком)

02 Датчик комнатной температуры

03 Короткое замыкание датчика комнатной температуры

04 Обрыв датчика температуры теплообменника внутреннего блока

05 Короткое замыкание датчика температуры теплообменника внутреннего блока

06 Обрыв датчика температуры теплообменника наружного блока

07 Короткое замыкание датчика температуры теплообменника наружного блока

08 Содержание ошибки = Ошибка подключения к источнику питания

09 Сработал поплавковый выключатель

0A Датчик наружной температуры разомкнут

0b Датчик температуры наружного воздуха, короткое замыкание

0c Датчик температуры выпускного трубопровода разомкнут

0d Короткое замыкание датчика температуры нагнетательного трубопровода

0E Ненормальное высокое давление наружного воздуха

0F Ненормальная температура нагнетательного трубопровода

11 Ненормальная модель

12 Вентилятор внутреннего блока неисправен

13 Ненормальный внешний сигнал

14 Ненормальный внешний EEPROM

ИНДИКАТОРЫ НАРУЖНЫХ БЛОКОВ Когда наружная температура падает, вентиляторы наружных блоков могут переключаться на низкую скорость.

LG

CH01 Неисправность датчика возвратного воздуха внутреннего блока.

CH02 Неисправность датчика внутреннего трубопровода или наружного датчика в сборе, обрыв или короткое замыкание.

CH03 Ошибка связи с пультом дистанционного управления. Проверьте правильность подключения, если да, проверьте микропереключатель в RC. Установите Sg для 1 устройства или Gr для группы, затем сбросьте питание.

CH04 RAC Product = Ошибка датчика радиатора, обрыв/короткое замыкание или температура выше 95°C. Коммерческий продукт = Поплавковый выключатель конденсатного насоса поднялся. Убедитесь, что дренажный поддон пуст, проверьте, что насос работает нормально. Если нет насоса, проверьте, вставлена ​​ли синяя перемычка в гнездо CN Float.

CH05 Ошибка связи, проверьте проводку, удалите внешние насосы. Split/Multi — проверьте напряжение от клеммы N до 3 = 0–65 В постоянного тока, Multi V — 4 В постоянного тока, клеммы 3 и 4.

CH06 Неисправность датчика катушки внутреннего блока.

CH07 Multi Splits и Multi V = внутренний блок настроен на работу в режиме, отличном от режима главного внутреннего блока. Установите ВСЕ внутренние блоки на охлаждение или ВСЕ на обогрев, чтобы очистить. Разделения = Перегрузка по току компрессора (CT2), см. также код 06.

RAC Внутренний блок BLDC Проблема с вентилятором. Это вызвано блокировкой внутреннего вентилятора. Убедитесь, что двигатель вентилятора подключен правильно, электрически и механически исправен.

CH08 Убедитесь, что двигатель вентилятора вращается свободно, проверьте напряжение переменного тока, подаваемое на двигатель вентилятора, оно будет варьироваться от 120 В переменного тока на низкой скорости до 170 В переменного тока на высокой скорости. Если напряжение отсутствует, неисправна печатная плата, если напряжение присутствует, двигатель вентилятора неисправен.

CH09 Split = Проблема с вентилятором наружного блока. Убедитесь, что двигатель наружного вентилятора подключен, электрически и механически исправен, если нет, замените двигатель, в противном случае замените печатную плату. Multi V = неисправность печатной платы внутреннего блока. Замените печатную плату.

Ch20 RAC Продукт: Неисправность датчика нагнетания компрессора.

Внутренний блок Ch21 Multi V не подключен к наружному блоку. Проверьте правильность проводки связи и правильность выполнения инициализации.

Ch31 Высокий ток работы инверторного компрессора. Проверьте все обмотки компрессора на сопротивление от 1 до 4 Ом, проверьте заземление минимум на 50 МОм.

Ch32 Высокий ток работы инверторного компрессора. Проверьте обмотки компрессора, все они равны от 1 до 4 Ом. Проверьте заземление минимум 50 МОм.

Ch33 Низкое напряжение постоянного тока инвертора. Проверьте постоянное напряжение конденсаторов 300 В пост. тока для 1 фазы и 600 В пост. тока для 3 фазы. Если все в порядке, замените плату наружного инвертора.

Ch34 Splits and Multi Splits = Отключение по высокому или низкому давлению.

Ch35 Проверьте правильность напряжения питания наружного блока (1 фаза ?220 В переменного тока ±10% или 3 фазы ?380 В переменного тока ±10%). Если все в порядке, проверьте предохранители, если предохранители в порядке, замените главную плату наружного блока.

Ch36 Компрессор инвертора заклинило.

Ch37 Неравномерность тока инвертора. Проверьте плату инвертора и дроссель.

Ch38 Напряжение постоянного тока инвертора слишком высокое. Проверьте постоянное напряжение конденсаторов 300 В пост. тока для 1 фазы и 600 В пост. тока для 3 фазы. Если все в порядке, замените плату наружного инвертора.

Ch42 Слишком высокая температура нагнетания инверторного компрессора. Если выше 105°C, проверьте заправку хладагента.

Ch43 Чрезмерное повышение температуры нагнетания стандартного компрессора. Если температура выше 105°C, проверьте заправку хладагента.

Ch44 Повышение чрезмерно высокого давления.

Ch45 Слишком низкий перепад давления ниже 1 бар на датчике низкого давления. Проверьте давление и убедитесь, что сервисные клапаны открыты.

Ch50 Ненормальный переменный ток инвертора. Проверьте все обмотки компрессора на одинаковое сопротивление от 1 до 4 Ом, проверьте заземление минимум на 50 МОм.

Ch51 Неисправность датчика нагнетания инверторного компрессора.

Ch52 Неисправность датчика низкого давления. Проверьте напряжение постоянного тока между белым и черным кабелем на вилке. Multi V: от 1 В пост. тока = 4 бар до 5 В пост. тока = 32 бар.

Ch53 Неисправность датчика высокого давления. Проверьте напряжение постоянного тока между белым и черным кабелем на вилке. Multi V: 1 В пост. тока = 8 бар до 2,5 В пост. тока = 37 бар.

Ch54 Неисправность датчика воздуха наружного блока.

Ch55 Неисправность датчика катушки наружного блока.

Ch56 Неисправность датчика всасывания наружного блока.

Ch57 Неисправность датчика нагнетания компрессора.

Ch58 Split/Multi Split = выход наружного блока и датчик воздуха отсоединены.

Ch59 Проверьте правильность напряжения питания наружного блока (1 фаза = 220 В переменного тока ±10 % или 3 фазы = 380 В переменного тока ±10 %). Если все в порядке, проверьте предохранители, если они в порядке, замените главную плату наружного блока.

CH52 Ошибка связи между платой инвертора и платой главного наружного блока. Проверьте предохранители проводки и светодиоды. Если все в порядке, инвертор или основная плата неисправны.

CH53 Ошибка связи между внутренним и наружным блоками. Проверьте свою проводку. Split и Multi – проверьте напряжение от клеммы N до 3 = 0–65 В постоянного тока, Multi V – 4 В постоянного тока, клеммы 3 и 4.

CH54 Обратная или открытая фаза.

CH57 Ошибка связи между главной платой наружного блока и платой инвертора. Проверьте предохранители проводки и горят ли светодиоды. Если все в порядке, инвертор или основная плата неисправны.

CH60 Сбой EEPROM PCB наружного блока, попробуйте удалить EEPROM и снова установить, если он съемный (возможна неисправность контакта), в противном случае замените PCB, если EEPROM несъемный.

CH61 Змеевик конденсатора свыше 65°C.

CH62 Инвертор свыше 85°C. Проверьте поток воздуха через радиатор, проверьте плотность прилегания инвертора к радиатору, используйте термопасту.

CH65 Неисправность датчика температуры оребрения инвертора наружного блока.

Двигатель наружного вентилятора CH67 заклинило или неисправна цепь датчика вращения.

CL Блокировка от детей. Нажмите одновременно кнопки Timer и Min в течение 5 секунд, чтобы включить/выключить функцию.

HL Поплавковый выключатель конденсатного насоса поднялся. Убедитесь, что дренажный поддон пуст, проверьте, что насос работает нормально. Если нет насоса, проверьте, вставлена ​​ли синяя перемычка в гнездо CN Float. В качестве альтернативы интерфейс сухих контактов находится в состоянии «ВЫКЛ.». Проверьте состояние и при необходимости отрегулируйте.

Выбран режим Po Jet Cool. Для отмены нажмите кнопку Jet Cool, Fan Speed ​​или Set Temperature.

Mitsubishi Electric

E1 Обрыв провода Y пульта дистанционного управления. Провода X и Y пульта дистанционного управления подключены наоборот. Шум проникает в линии дистанционного управления. Неисправен пульт дистанционного управления или плата внутреннего управления.

E5 Ошибка внутренней/наружной передачи. Печатная плата управления наружным блоком неисправна при включении питания или неисправны детали инвертора (тип FDCVA 151~251).

E6 Неисправность термистора теплообменника внутреннего блока.

E7 Неисправность термистора возвратного воздуха внутреннего блока.

E8 Перегрузка системы отопления (ненормально высокая температура теплообменника внутреннего блока) и термистор теплообменника внутреннего блока неисправен.

E9 Срабатывает ПО поплавкового режима (только для FS). Неисправность проводки дренажного комплекта.

E10 Когда осуществляется управление несколькими блоками с помощью пульта дистанционного управления, количество блоков превышается (более 17 блоков).

E16 Неисправен двигатель вентилятора (тип FDTA 501, 601, тип FDKN).

E28 Отказ термистора пульта дистанционного управления.

E32 Проводка разомкнута или перепутана фаза (тип FDCA 301~601).

E33 Ненормальный ток первичной обмотки инвертора. (тип FDCVA151~251). Аномальное отключение тока компрессора (тип FDCA 301~601).

E34 52C Обрыв проводки фазы L3 на вторичной стороне. (тип FDCA 301~601).

E35 Высокая температура теплообменника наружного блока или неисправен термистор теплообменника наружного блока.

E36 Ненормальная температура нагнетания.

E37 Неисправность термистора теплообменника наружного блока.

E38 Неисправность термистора температуры наружного воздуха.

E39 Неисправность термистора выпускного трубопровода.

E40 63h2 операция (тип FDCA 301~601).

E42 Ток (Отклонения от нормы в компрессоре, перегрузка по току).

E47 Перенапряжение инвертора. (тип FDCVA 151~251).

E48 Двигатель вентилятора постоянного тока неисправен. (тип FDCVA 151~251).

E52 52C ненормальный. (тип FDCA 301~601).

E56 Термистор силового транзистора неисправен или обрыв, или соединение разъема плохое. (тип FDCVA 151~251).

E57 Недостаточное количество хладагента.

E59 Ошибка запуска компрессора (тип FDCVA 151~251).

E60 Ошибка определения положения загрузчика компрессора. (тип FDCVA 151~251).

Panasonic

S01 Неисправность датчика комнатной температуры.

S02 Неисправность датчика внутреннего змеевика.

S03 Отказ датчика влажности Заменить внутреннюю плату.

S04 Комп. неисправность датчика температуры.

S05 Неисправность датчика наружного змеевика.

S06 Неисправность датчика наружного воздуха.

S07 Отказ датчика наружного тока. Замените наружную плату.

E01 Сбой внутренней/внешней связи.

E02 Отказ цепи HIC (цепь компрессора/вентилятора).

E03 Сбой памяти OTP наружного блока.

E04 Отключение пикового тока.

E05 PAM или отказ активной цепи.

E06 Высокая температура нагнетания компрессора.

E07 Сбой в работе внутреннего вентилятора.

E08 Неисправность переключения 4-ходового клапана (RV).

E09 Нет защиты хладагента.

E10 Отказ цепи привода компрессора постоянного тока.

E11 Сбой в работе наружного вентилятора.

E12 Ошибка наружного блока.

E13 Активировано предотвращение замерзания.

H00 Аномалий не обнаружено.

h21 Аномальная связь внутри/снаружи. > 1 мин после начала работы. Только работа внутреннего вентилятора • Внутренние/внешние кабельные соединения. • Внутренняя/наружная печатная плата.

h22 Ненормальный ранг возможности подключения.

h24 Неисправность датчика температуры впускного воздуха в помещении. Продолжайте в течение 5 сек. Датчик температуры впускного воздуха (обнаружен или отключен).

h25 Неисправность датчика температуры наружного компрессора. Продолжайте в течение 5 сек. Датчик температуры компрессора (обнаружен или отключен).

h26 Обрыв цепи трансформатора тока наружной установки. Наружный модуль печатной платы или IPM (мощный транзистор).

h29 Механизм двигателя внутреннего вентилятора заблокирован. 7 раз возникновение непрерывно. Внутренняя печатная плата и/или двигатель вентилятора.

h33 Неисправность датчика температуры теплообменника внутреннего блока. (Только охлаждение) Датчик температуры теплообменника (обнаружен или отключен).

h34 Неисправность датчика 2 температуры теплообменника внутреннего блока. Продолжайте в течение 5 сек. Датчик температуры теплообменника (обнаружен или отключен).

h37 Неисправность датчика температуры наружного воздуха на впуске. Продолжайте в течение 5 сек. Датчик температуры наружного воздуха (обнаружен или отключен).

h38 Неисправность датчика температуры теплообменника наружного блока. Продолжайте в течение 5 сек. Датчик температуры теплообменника наружного блока (обнаружен или отключен).

h40 Неисправность датчика температуры наружного воздуха на выходе. Продолжайте в течение 5 сек. Датчик температуры наружного воздуха (обнаружен или отключен).

h43 Внутренний/наружный неправильное подключение. Внутреннее / наружное напряжение питания.

h48 Несоответствие Indoor/Outdoor (код марки).

H50 Неисправность двигателя вентиляции. 7 раз возникновение непрерывно. Внутренняя печатная плата / Вентиляционный двигатель.

H51 Неисправность замка сопла. 2 раза появление непрерывно.

H52 Неисправность концевого выключателя. Внутренняя печатная плата.

H97 Механизм двигателя наружного вентилятора заблокирован. Возникновение 2 раза в течение 30 минут. Внутренняя печатная плата/двигатель вентилятора.

H98 Защита от высокого давления внутри помещений. Загрязнен воздушный фильтр.

H99 Защита теплообменника внутреннего блока от замерзания. Недостаточно хладагента или загрязнен воздушный фильтр.

F11 Неисправность переключения циклов охлаждения/обогрева. Возникновение 4 раза в течение 30 минут. 4-ходовой клапан/V-катушка.

F90 Управление PFC. Возникновение 4 раза в течение 10 минут. Напряжение на PFC.

F91 Нарушение цикла охлаждения. Возникновение 2 раза в течение 20 минут. Нет хладагента (трехходовой клапан закрыт).

F93 Сбой вращения компрессора. Возникновение 4 раза в течение 20 минут. Отказ компрессора.

F95 Охлаждающая защита от высокого давления. Возникновение 4 раза в течение 20 минут. Наружный контур хладагента.

F96 IPM (силовой транзистор) защита от перегрева. Возникновение 4 раза в течение 30 минут. Избыток хладагента/неправильное тепловое излучение/IPM (силовой транзистор).

F97 Защита от перегрева наружного компрессора. Возникновение 4 раза в течение 10 минут. Недостаточное количество хладагента/компрессора.

F98 Суммарная защита от рабочего тока. Возникновение 3 раза в течение 20 минут. Избыток хладагента / Неправильное тепловое излучение.

F99 Обнаружение пиковых значений постоянного тока наружной установки. 7 раз возникновение непрерывно. Наружная печатная плата/IPM (силовой транзистор)/компрессор.



сообщить об этом объявлении сообщить об этом объявлении

Что означает h2 на кондиционере. Расшифровка кодов ошибок и неисправностей кондиционеров Ballu. Коды ошибок кондиционеров Jax

Коды ошибок кондиционеров позволяют сервисному инженеру быстро находить и эффективно устранять неисправности.

Диагностика кондиционера

Это первое, что нужно сделать перед его обслуживанием или ремонтом. Диагностика кондиционера позволяет выявить поломки и неисправности в системе. Будь то нехватка хладагента, который необходимо восполнить, ошибки в работе кондиционера или неисправности основных узлов.

Своевременная и грамотная диагностика неисправностей позволит сервисному инженеру быстро и качественно устранить неисправности. А значит, вернуть здоровый микроклимат в дом или офис клиента.

Все современные кондиционеры имеют развитую систему самодиагностики. В результате анализа состояния оборудования система определяет причину неисправности и выводит код ошибки на дисплей (пульта, табло или индикатор режима). Ниже приведены коды ошибок кондиционеров (код сигнализации) различных марок. Используя эту информацию, вы сможете самостоятельно прочитать код ошибки и отремонтировать кондиционер. Это позволит значительно сэкономить время диагностики оборудования и избежать неточностей в определении характера и места поломки.

Коды ошибок кондиционеров

Мы подобрали для вас информацию о кодах ошибок кондиционеров и сплит-систем разных марок.

Если вам нужен авторизованный сервисный центр по ремонту кондиционеров – это к нам! ЕВРОБИЗНЕС – ваш надежный партнер!

Коды ошибок кондиционеров Beko BKN, AKN

⊕ – мигает, 2 – горит, 3 – не горит. При наличии этих ошибок работа кондиционера будет автоматически прекращена.

Коды ошибок кондиционеров Beko AKH, AKP, AS, BKH, BKP, BS
Коды ошибок инверторных кондиционеров Beko BKC 090 INV, BKC 120 INV, BKL090 INV, BKL120 INV

Если кондиционер BEKO работает не работа, это для нас!

Коды ошибок кондиционеров Carrier

При обнаружении неисправности зеленый индикатор (P) и оранжевый индикатор (R) мигают с частотой 0,1 секунды, указывая на код неисправности. Следует отметить, что оранжевый индикатор (R) соответствует десяткам в числе – коду неисправности. Зеленый индикатор (Р) соответствует единицам в номере – коду неисправности.
: Между миганием оранжевого и зеленого индикаторов проходит 2 секунды. Последовательность повторяется с интервалом в 4 секунды.

Например, код неисправности 13. Оранжевый индикатор мигает один раз, оба индикатора гаснут на 2 секунды, зеленый индикатор мигает три раза с интервалом 0,5 секунды, оба индикатора гаснут на 4 секунды.
Последовательность повторяется до тех пор, пока неисправность не будет устранена. Если код неисправности меньше 10, то оранжевый индикатор не мигает.

Код Описание
2 Неисправность датчика комнатной температуры
3 Неисправность датчика температуры внутреннего теплообменника Tc
6 Неисправность реверсивного клапана наружного блока
8 Неисправность двигателя вентилятора внутреннего блока
9 Питание не подается на внутренний блок
11 Неисправность дренажного насоса или другие проблемы со сливом
12 Ошибка программного обеспечения внутреннего блока (неверная адресация)
13 Ошибка конфигурации
14 Потеря сигнала центрального управления
15 Неисправность датчика температуры теплообменника внутреннего блока Tcj
18 Неисправность блока управления наружным блоком (защита G-Tr от короткого замыкания)
20 Ошибка в цепи распознавания положения блока
21 Неисправность датчика тока в наружном блоке
22 Неисправность датчика температуры теплообменника наружного блока
23 Неисправность датчика температуры нагнетания
24 Отказ вентилятора наружного блока
26 Другая неисправность наружного блока
27 Компрессор наружного блока заблокирован
27 Неверная температура нагнетания
29 Отказ компрессора наружного блока
31 Повышенное давление в контуре наружного блока

Если не работает кондиционер CARRIER, это к нам!

Коды ошибок кондиционеров Chigo

Если не работает кондиционер CHIGO, это к нам!

Коды ошибок кондиционеров Daewoo
Код ошибки Причина неисправности
F6 Неисправности двигателя PG
F7 Неисправность датчика температуры в помещении
F8 Неисправность датчика ТЕМПЕРАТУРЫ трубы внутреннего змеевика
F9 Неисправность датчика ТЕМПЕРАТУРЫ трубы наружного змеевика

Если не работает кондиционер Daewoo, это к нам!

Коды ошибок кондиционеров Fujitsu General

Компания Fujitsu General Ltd. представила на рынке новый продукт для диагностики сплит-систем и мульти-сплит-систем GENERAL. Инструмент представляет собой набор из адаптера, соединяющего наружный блок с компьютером и программы для ПК. С их помощью специалист, проводящий диагностику оборудования, может в режиме реального времени видеть параметры работы компрессора, двигателя вентилятора, EEV, показания датчиков, а также журнал ошибок. В процессе тестирования возможно ведение журнала работ с выдачей отчета.

Адаптер подходит для работы с мульти-сплит-системами, а также с большинством инверторных сплит-систем (настенные, потолочные, канальные, кассетные).

Современные кондиционеры Fujitsu General имеют очень продвинутую систему самодиагностики, по результатам которой система управления при обнаружении той или иной неисправности блокирует работу всего устройства и одновременно сообщает о причине неисправности неисправность.

Система управления кондиционером Fujitsu General сообщает о любых неисправностях миганием светодиода на панели внутреннего (в некоторых случаях наружного) блока. При обнаружении той или иной неисправности кондиционера светодиоды загораются или мигают в определенной последовательности, которая соответствует обнаруженной ошибке. Если система управления кондиционером обнаружила более одной ошибки, то сначала отображается неисправность с наивысшим приоритетом, а затем все остальные.

Коды ошибок кондиционеров Fujitsu General приведены в таблице.
Причина неисправности Отображение ошибок
ЭКСПЛУАТАЦИЯ (красный) ТАЙМЕР (зеленый) КАЧЕЛИ (оранжевые)
Отказ платы внутреннего блока О О –
Обрыв провода датчика комнатной температуры (внутренний блок) 2 х О –
Короткое замыкание в цепи датчика температуры помещения (внутренний блок) 2 х О О
Обрыв провода датчика трубопровода внутреннего блока 3 х О –
Короткое замыкание в цепи датчика трубопровода внутреннего блока 3 х О О
Неисправный вентилятор внутреннего блока 6 х О –

У некоторых моделей (см. список *) в зависимости от ошибки индикаторы РАБОТА, ТАЙМЕР, ПЕРЕКЛЮЧЕНИЕ работают по следующему принципу: O – быстрое мигание; X – медленное мигание; – OFF

* Indoor Unit: ASG18FBAJ, ASG18FBBJ, ASG18UBAJ, ASG18UBBJ, ASG24FBBJ, ASG30FBBJ, ASG18FBBX, ASG18UBBN, ASG24FBBN, ASG24UBBN, AWG18FBAJ, AWG18FBBJ, AWG18UBAJ, AWG18UBBJ, AWG24FBBJ, AWG24UBBJ, AWG30FBBJ, AWG30UBBJ, AWG14UBBJ, ABG14FBBJ, ABG14FBBJ, ABG18FBBJ, ABG18FBBJ, ABG181BBJ, ABG181BBJ, ABG24FBBJ, ABG24FBBJ, ABG241BBJ, ABG241BBJ, AWG24FBAJ, AWG24UBAJ.
* External power: AOG18FNAK, AOG18FNBK, AOG18UNAKL, AOG18UNBKL, AOG24FNBK, AOG24UXBKL, AOG30UNBDL, AOG18FNBX, AOG18UXBXL, AOG24FXBX, AOG24UXBXL, AOG18FNAK, AOG18FXBK, AOG18UNAKL, AOG18UXBKL, AOG24FNBK, AOG24UXBKL, AOG30FNBDL, AOG30UNBDL, AOG14USBJ, AOG14FNBK, AOG14FXBX, AOG18FNBK , AOG18FXBX, AOG18UXBKL, AOG18UNBNL, AOG24FNBK, AOG24FXBX, AOG241XBKL, AOG24UXBXL, AOG24FXAD, AOG24UXADL

Если кондиционер Fujitsu General не работает, это для нас!

Коды ошибок кондиционеров Haier

Ремонт кондиционеров HAIER (ХАЙЕР) осуществляется на основании анализа рабочих параметров устройств и кодов неисправностей.

Если ошибок и неисправностей нет, но агрегат не запускается, возможно, условия запуска не соответствуют требуемым. При этом на дисплее головного устройства будут отображаться следующие дежурные коды:

Коды ошибок и неисправностей внутренних блоков кондиционеров HAIER
Индикация на выносном дисплее Количество вспышек LED5 / Таймер Описание неисправности
01 1 Неисправность датчика температуры окружающего воздуха Tai
02 2 Неисправность датчика температуры теплообменника TC1
03 3 Неисправность датчика температуры теплообменника ТС2
04 4 Неисправность датчика температуры двойного источника энергии
05 5 Ошибка EEPROM платы внутреннего блока
06 6 Нет связи между внутренним и наружным блоками
07 7 Нет связи между внутренним блоком и проводным контроллером
08 8 Ошибка слива конденсата
09 9 Повторяющийся адрес внутреннего блока
0А 10 Дублирующийся центральный адрес внутреннего блока
Коды неисправностей наружного блока 20 Соответствующая неисправность наружного блока
Коды ошибок и неисправности инверторного наружного блока
Индикация на выносном дисплее Код ошибки Описание неисправности
20-0 Ошибка датчика защиты от замерзания t TE1 Значение AD меньше 11 (петля разомкнута) или больше 1012 (петля замкнута) в течение более 60 секунд. в режиме охлаждения, если датчик неисправен, агрегат не использует его показания, кроме функции разморозки или в течение 3 минут. после его завершения; нет тревоги
20-1 Ошибка датчика t защиты от замерзания TE2
21 Ошибка датчика температуры наружного воздуха Ta
22 Ошибка датчика температуры всасывания Ts Значение AD меньше 11 (петля разомкнута) или больше 1012 (петля замкнута) в течение более 60 секунд. в режиме разморозки или в течение 3 мин. после его завершения; сигнализации нет.
23 Ошибка датчика температуры нагнетания Td После 5 минут работы компрессора значение AD меньше 11 (разомкнутый контур) или больше 1012 (замкнутый контур) в течение более 60 секунд. при запуске, в режиме разморозки или в течение 3 мин. после его завершения; нет будильника
24 Ошибка датчика температуры масла Значение AD меньше 11 (петля открыта) или больше 1012 (петля закрыта) в течение более 60 секунд (петля закрыта) в течение 60 секунд; если в течение 5 минут Ta 2 -10°C или ET

В таблицах показаны только некоторые коды неисправностей кондиционеров HAIER. Напоминаем, что кондиционеры HAIER – технически сложное оборудование. Коды ошибок предназначены для квалифицированных и сертифицированных технических специалистов. То есть для тех, кто профессионально занимается ремонтом кондиционеров HAIER, а не для обычных пользователей. Доверьте ремонт кондиционеров HAIER профессионалам.

Если кондиционер Haier не работает, это к нам!

Коды ошибок кондиционеров Hisense

При возникновении неисправности нажмите кнопку Sleep на пульте 4 раза – на 7-сегментном дисплее загорится код ошибки (см. таблицу ниже). Если ошибок несколько, то еще раз 4 раза нажмите кнопку Sleep – светодиодный индикатор загорится со следующим кодом ошибки.

Обновленный пульт, имеющий 4 режима работы кнопки «Сон», позволяет устанавливать 4 различных комбинации. При его использовании для проверки кодов ошибок необходимо 10 раз нажать кнопку «Сон». После этого начнут отображаться коды ошибок.

Код Причина неисправности
1 Ошибка датчика температуры теплообменника наружного блока
2 Ошибка датчика температуры нагнетания компрессора
5 Отключение защиты встроенного силового модуля (IPM)
6 Работа устройства защиты от перенапряжения или пониженного напряжения в сети переменного тока
7 Ошибка связи между внутренним и наружным блоками
8 Устройство защиты от перегрузки
10 Ошибка связи между двумя микросхемами (управления и привода) в печатном
11 Ошибка памяти EEPROM наружного блока
12 Срабатывание защитного устройства при низких температурах наружного воздуха
13 Срабатывание предохранительного устройства в результате перегрева в
14 Ошибка датчика температуры наружного воздуха
15 Срабатывание тепловой защиты компрессора из-за перегрева
16 Срабатывание устройства защиты теплообменника от замерзания или перегрузки, когда внутренний блок работает в режиме обогрева
17 Компенсация реактивной мощности (PFC)
18 Ошибка запуска компрессора постоянного тока
19 Ошибка привода компрессора
Коды ошибок кондиционеров IGC
IMS MINI (IMS-EM080NH, IMS-EM100NH, IMS-EM120NH, IMS-EM140NH, IMS-EM160NH)

4 Код

Неисправность
Ч Отказ термистора жидкостного трубопровода
ЧЖ Неисправность датчика температуры
Е6 Пределы частоты защиты по температуре всасывающей трубы “TS”
Е7 Пределы частоты защиты по средней температуре внешнего конденсатора
Е8 Защитный стоп внешнего конденсатора
Е9 Пределы частоты компрессора для экстремально высоких температур
F4 Проблемы с датчиком низкого давления
F5 Пределы защиты датчика низкого давления для сверхвысокой или сверхнизкой частоты
Ф6 Защитное отключение при низком давлении для сверхвысокой или сверхнизкой частоты
H8 Защита компрессора от перегрузки по току постоянной частоты 1
H9 Защита компрессора от перегрузки по току постоянной частоты 2
НА Защита от повышенного и пониженного напряжения на входе
НР Неправильная последовательность фаз компрессора с фиксированной частотой 1
ЧЧ Неправильная последовательность фаз преобразователя частоты компрессора
ХДЖ Неправильная последовательность фаз компрессора с фиксированной частотой 2
Дж4 Ошибка связи с панелью управления и двигателем вентилятора
Дж5 Ошибка установки адреса или загрузки настроек наружного блока
38 Пределы частоты защиты по температуре радиатора
39 Отключение радиатора
3А Защита вентилятора постоянного тока
3С Защита от перенапряжения вентилятора постоянного тока
3H Ошибка включения питания или асинхронная работа вентилятора
3J Защита от перенапряжения вентилятора постоянного тока
Коды ошибок кондиционеров Kentatsu
Коды ошибок Kentatsu KSVP-HF

E2 – неисправность датчика комнатной температуры
EЗ – неисправность датчика температуры испарителя
E4 – неисправность датчика температуры наружного блока
E6 – неисправность наружного блока
E7 – ошибка EEPROM
E8 – превышение уровня воды

Коды ошибок Kentatsu KSKT-HF канального типа

E0 – Неисправен датчик комнатной температуры
E1 – Неисправен датчик температуры испарителя
E2 – Неисправен датчик температуры наружного блока
E3 – Неисправен наружный блок
E4 – Неисправен датчик температуры дренажного насоса
E5 – ошибка EEPROM
E6 – повышение уровня воды

Коды ошибок Kentatsu KSFU модели: KSFU/KSRU76HFDN3, KSFU/KSRU140HFDN3

P4 – тепловая защита испарителя внутреннего блока
P5 – тепловая защита конденсатора внешнего блок
P9 – защита функции разморозки или создания комфортного воздушного потока
E1 – обрыв или короткое замыкание в цепи датчика температуры T1

E6 – защита наружного блока

Коды ошибок Kentatsu KSGH/KSRH

Модели: KSGH/KSRh31CFDN1 KSGH/KSRh36CFDN1, KSGH/KSRh45CFDN1 KSGH/KSRH53CFDN1, KSGH/KSRh31HFDN1 KSGH/KSRh36HFDN1, KSGH/KSRh45HFDN1
Пересечение E1 – Ошибка EEPROM (ошибка энергонезависимой памяти на плате) 2973 ноль З3 E -173 ноль на плате – ненормальная скорость вращения вентилятора
E4 – защита компрессора по току сработала 4 раза
E5 – датчик температуры воздуха в помещении закорочен/обрыв
E6 – датчик температуры испарителя закорочен/обрыв

1701

P4 – защита по температуре испарителя
P5 – защита по температуре конденсатора
P7 – Слишком высокая температура нагнетания. Включена защита компрессора
P9 – слишком низкая температура наружного воздуха, при ее повышении защита отключается автоматически
P10 – защита по давлению на выходе
P11 – защита по давлению на всасывании
P12 – защита от перегрузки по току
E1 – датчик температуры воздуха в помещении T1 закорочен/обрыв
E2 – датчик температуры испарителя T2 закорочен/обрыв
E3 – датчик температуры конденсатора T3 закорочен/обрыв
E4 – датчик наружной температуры замкнут T4 закорочен/обрыв
E5 – нарушена связь между внутренним и наружным блоками
E6 – защита наружного блока
E10 – ошибка давления всасывания компрессора
E13 – компрессор ошибка фазы
E14 – неправильная фазировка компрессора
HS – запуск разморозки

Если не работает кондиционер Kentatsu, это к нам!

Коды ошибок кондиционеров LG
Код Причина неисправности
Ф01 Обрыв/короткое замыкание датчика комнатной температуры (воздуха) внутреннего блока
Ф02 Обрыв/короткое замыкание датчика температуры трубы внутреннего блока
Ф03 Отсутствие связи между панелью управления и главной платой управления более 2 минут
Ф04Обрыв/короткое замыкание датчика температуры трубы наружного блока
Ф05 Обрыв/короткое замыкание датчика температуры воздуха в помещении наружного блока
Ч01 Неисправность одного из термисторов платы (обрыв или короткое замыкание) внутреннего, настенного блока сплит-системы – контроля температуры поступающего воздуха и трубки газового контура кондиционера
Ч02 Неисправность одного из термисторов (обрыв или короткое замыкание) наружного блока: датчик температуры воздуха на входе или датчик температуры трубы газового контура
Ч03 Кондиционер работает одновременно на нагрев и охлаждение воздуха
Ч04 Система защиты компрессора от перегрузки в комплекте
Ч05 Ошибка связи между внутренним и наружным блоками сплит-системы
Ч06 Потребление тока одним или несколькими исполнительными устройствами реле наружного блока кратковременно превышало норму
Ч07 Потребление тока всем наружным блоком долгое время было выше нормы
Ч08 Отказ двигателя вентилятора
Ч09 Неисправность 4-ходового клапана
Ч20 Термистор контроля температуры корпуса компрессора сплит-системы неисправен (обрыв или короткое замыкание)

LGMV — мобильное приложение, разработанное производителем для удаленного контроля параметров работы систем кондиционирования LG. Приложение помогает инженерам оценить текущее состояние оборудования. Анализ основан на многолетнем операционном цикле. Программа помогает не только быстро выявить проблемы в системе, но и дает рекомендации по устранению вопроса.

Система диагностики LGMV обеспечивает контроль параметров работы системы, предупреждение и предотвращение неисправностей системы. Все это, безусловно, упрощает диагностику и ввод в эксплуатацию. LGMV состоит из модуля беспроводной связи и бесплатного приложения для смартфона. Для использования мобильного приложения LGMV требуется эксклюзивный модуль Bluetooth, соответствующий разъем которого необходимо подключить к порту CN-LGMV на основной плате наружного блока.

LGMV Основные характеристики:

Визуальное отображение ключевой информации о работе кондиционера.
Графическая индикация давления и других параметров.
Управляет режимом работы внутренних блоков, когда блок подключен к наружному блоку.
Сохранение данных о работе кондиционера в виде файла.
Отчет об операции — результат операции тестирования формируется в HTML-документ.
Индикация номера ошибки и поддержка поиска ошибки в списке из документа PDF.

Mobile LGMV можно загрузить, например, из Google Play как продукт LG Electronics, Inc. в качестве средства обслуживания и устранения неполадок для систем кондиционирования воздуха LG. Мобильное приложение LGMV использует ограниченный ресурс смартфона и обрабатывает данные в режиме реального времени. Мониторинг данных может быть затруднен или данные могут быть сохранены не полностью, если производительность смартфона низкая.

Рекомендуется использовать высокопроизводительный смартфон. Если системных ресурсов недостаточно из-за других включенных интернет-приложений, в дополнение к мониторингу может произойти сбой мониторинга данных. Функция мониторинга и функция сохранения могут работать не полностью. А также связь Bluetooth может быть отключена. Кроме того, приложение может быть отключено из-за нехватки ресурсов или непредвиденной ошибки.

Уровень связи может повышаться в зависимости от количества наружных и внутренних блоков. Расстояние передачи Bluetooth может быть сокращено до такой степени, что передача будет отключена в зависимости от погодных условий или условий окружающей среды (электромагнитные волны или препятствия) и т. д. Рекомендуется использовать модуль Bluetooth на небольшом расстоянии.

Если не работает кондиционер LG, это к нам!

Коды ошибок кондиционеров MDV
Индикация ошибки внутреннего блока МДВ

Если вам нужна диагностика кондиционера МДВ – это к нам!

Индикация ошибки на внешнем блоке MDV
E0 ошибка ЭСППЗУ
Е1 Ошибка по датчикам температуры внутреннего блока 1
Е2 Ошибка по датчикам температуры внутреннего блока 2
Е3Ошибка по датчикам температуры внутреннего блока 3
Е4 Ошибка датчика температуры наружного блока
Е5 Защита от высокого или низкого напряжения
Е6 Ошибка по датчикам температуры внутреннего блока 4
Е7 Нет связи между платами управления и инвертора
Р0 Защита компрессора от перегрева
Р1 Защита от высокого давления — только M4OCi
Р2 Защита от низкого давления — только M4OCi
Р3 Защита компрессора от перегрузки по току
Р4 Сработала защита инверторного модуля
Р5 Защита от низкой температуры наружного воздуха -7°C
Р6 Защита от высокой температуры конденсации

Если не работает кондиционер MDV, это к нам!

Коды ошибок кондиционеров Mitsubishi Electric

Если кондиционер Mitsubishi Electric не работает, это для нас!

Коды ошибок кондиционеров Mitsubishi Heavy

Если кондиционер Mitsubishi Heavy не работает, это для нас!

Коды ошибок кондиционеров Wisnow

Если кондиционер Wisnow не работает, это к нам!

Коды ошибок кондиционеров Polaris

Если кондиционер Polaris не работает, это к нам!

Коды ошибок кондиционеров Sanyo

Описание неисправностей, которые указаны на табло наружного блока SANYO W-ECO MULTI SYSTEM. Действительно для SPW-CR1503GDYH8, SPW-CR1903GDYH8, SPW-CR703GDCH8, SPW-CR903GDCH8, SPW-C1503GDYH8, SPW-C1903GDYH8, SPW-C703GDCH8, SPW-C903GDCH8.

Если кондиционер Sanyo не работает, это к нам!

Коды ошибок кондиционеров Sharp

Например, индикация неисправности в кондиционерах SHARP моделей AY-A184E/AE-A184E, AY-A244E/AE-A244E.

Если кондиционер Sharp не работает, это к нам!

Коды ошибок кондиционеров Toshiba
Код Неисправность
00-0s Ошибка датчика температуры воздуха в помещении или ошибка платы внутреннего блока
00-0d ошибка датчика температуры радиатора или платы управления
00-11 неисправна плата или двигатель вентилятора
00-12 необходимо заменить плату управления
01-04 сгорели предохранители на плате, неправильное соединение, сгорела плата
01-05 ошибка платы инвертора
02-14перегрузка по току инвертора
02-16 короткое замыкание между обмотками компрессора
02-17 ошибка датчика тока
02-18 ошибка датчиков температуры, плата
02-19 Ошибка датчика температуры TD, PCB
02-1а Ошибка вентилятора наружного блока – перегрузка по току, заблокирован, сгорел двигатель или плата
02-1б Датчик температуры конденсатора неисправен или плата
02-1с компрессор не запустился в течение 20 секунд
03-07 отсутствие хладагента, ошибка платы инвертора
03-1д неисправен компрессор
03-1е Ошибка датчика всасывающей трубки TD, недостаточно хладагента
03-1ф компрессор не работает из-за напряжения питания, перегрузки холодильного контура
03-08 неисправность четырехходового клапана

Если кондиционер Toshiba не работает, это к нам!

Работа, выполненная при диагностике, соответствует работе, выполненной при. Отличие лишь в том, что при диагностике проверяются и фиксируются все основные параметры работы оборудования, а при сервисном обслуживании устраняются выявленные отклонения от нормы.

Перечень работ по диагностике кондиционера

При диагностике кондиционера в первую очередь проводится внешний осмотр на отсутствие механических повреждений. Осматривается не только корпус, но и гидравлическая и электрическая части оборудования. Кроме того, проверяется надежность креплений внешнего и внутреннего блоков. А также качество зажимов всех контактных соединений электрооборудования. Перед включением оборудования необходимо проверить состояние воздушных фильтров. Они должны быть не только чистыми, но и без повреждений. После осмотра, как правило, производится переход в режим «охлаждение». Используйте пульт дистанционного управления для проверки системы.

При функциональном тесте оценивается индикация режимов кондиционера, а также работа выходных жалюзи с механическим приводом. Одним из косвенных показателей эффективности системы является контроль температуры сухого воздуха на входе и выходе из испарителя. С помощью манометров измеряется среднее давление всасывания/нагнетания (при свободном доступе к наружному блоку). Разумеется, в обязательном порядке необходимо проверить герметичность соединения внутреннего и наружного блоков. Кроме того, нужно убедиться в отсутствии утечек в дренажной системе кондиционера.

Если что-то пошло не так

Специалист также может судить о характере неисправности по «поведению» кондиционера. Например, если кондиционер включается и сразу выключается, после чего выдается сообщение об ошибке – скорее всего, дело в датчиках (неисправность датчиков температуры воздуха или испарителя).

Если кондиционер включается, работает 15-20 секунд, а затем выключается, скорее всего, неисправен двигатель вентилятора внутреннего блока (скорость вращения ниже установленной скорости вращения).

Если кондиционер вообще не включается и при этом мигают (или не горят) все светодиоды, скорее всего, вышла из строя плата управления.

Одновременное мигание всех контрольных ламп кондиционера, как правило, означает только сбой программных настроек платы управления. Скорее всего, это связано с несоответствием ГОСТам параметров сети, например, из-за скачка напряжения в сети. Устранить эту неисправность несложно – достаточно просто перепрограммировать главную плату управления. Поскольку информация о кодах предоставляется только авторизованным сервисным центрам, в этом случае необходимо обращаться к нашим специалистам.

До…

Если ваш кондиционер не работает, в первую очередь убедитесь, что кондиционер надежно подключен к розетке. Проверьте автоматический выключатель или предохранитель на линии питания, при необходимости перезапустите автоматический выключатель или замените предохранитель. Прочтите руководство пользователя еще раз и убедитесь, что все режимы установлены правильно.

Сделав это самостоятельно, вы сэкономите деньги. Потому что во многих случаях инженер, которого вы вызвали, после того, как вы сделаете то, что вы легко можете сделать сами, возьмет с вас плату за ложный вызов.

Если эти действия не помогли, обратитесь в торговую организацию, которая продала вам кондиционер. Или обратитесь в авторизованный сервисный центр производителя кондиционера. Без сомнения, это лучший, самый быстрый и надежный способ восстановить работоспособность вашего кондиционера. Торговая организация, продавшая кондиционер, должна предоставить вам информацию о том, как с ними связаться. Эта информация доступна не только в гарантийном талоне, но и на сайте производителя в соответствующем региональном разделе.

Тестовый режим кондиционера

Для облегчения диагностики современные кондиционеры имеют так называемый тестовый режим работы. По сравнению с рабочим режимом кондиционер включается в режиме охлаждения и не реагирует на показания датчиков и температуры воздуха. То есть в тестовом режиме кондиционер будет функционировать столько, сколько необходимо сервисному инженеру для изучения работы блоков системы. После выключения тестового режима кондиционер вернется в нормальный режим работы.

Кондиционеры Samsung также имеют тестовый режим. Для входа в тестовый режим нажмите кнопку включения/выключения на внутреннем блоке и удерживайте ее в течение пяти секунд. В этом случае на индикаторе температуры с секундным интервалом отображается установленная опция настройки программы, например, 0b0000-1730F8:0b00001730F80b (только для моделей с индикатором температуры).

При проверке работы кондиционера включается режим охлаждения со следующими ограничениями:
– Компрессор принудительно работает в режиме охлаждения без включения/выключения по заданной внутренней температуре, без режима оттаивания;
– Лопасть, направляющая поток воздуха вверх/вниз – в режиме поворота вверх-вниз;
– Вентилятор внутреннего блока вращается с высокой скоростью.

AUX, DAX, Renova, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu(Daihatsu), Vitek, цифровой дисплей для кондиционера серия неисправности:

  • Режим отображения = E4
  • Отображение уровня приоритета = 1 Неисправность источника питания (не Mitsubishi52_63_71he-s) = Неисправность пластикового датчика температуры.
  • Режим отображения = E1 Отображение уровня приоритета = 2
  • Отказ источника питания = Неисправность датчика температуры меди (в помещении) Режим отображения = E3 Отображение уровня приоритета = 3
  • Сбой источника питания = Датчик температуры меди неисправен (разомкнут, нет сигнала) Режим отображения = E2 Отображение уровня приоритета =
    4

2. Серия H, AUX, DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu(Daihatsu), Renova (кроме KFR-25G/H) h4 HA Индикация неисправности серии HB:

  1. Отказ источника питания = Ненормальная обратная связь двигателя PG
  2. Отображение уровня приоритета = 1 Отказ источника питания = Неисправность датчика температуры пластика Режим отображения = Светодиод таймера мигает 1 раз каждые 8 ​​секунд
  3. Отображение уровня приоритета = 2 Отказ источника питания = Неисправность датчика температуры меди (в помещении) Режим отображения = Светодиод таймера мигает 2 раза каждые 8 ​​секунд
  4. Отображение уровня приоритета = 3 Отказ источника питания = Неисправность датчика температуры меди (в помещении) Режим отображения = Светодиод таймера мигает 1 раз в 1 секунду
  5. Отображение уровня приоритета = 4

3. Выносной дисплей модели кондиционера серии H (Y), съемная панель AUX, DAX, JAX, Pioneer, Vitek, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu:
  1. Неисправность источника питания = обратная связь двигателя PG ненормальная Режим отображения = светодиод таймера мигает 4 раза каждые 8 ​​секунд Отображение уровня приоритета = 1
  2. Сбой источника питания = пластиковый датчик температуры. ненормальный Режим отображения = светодиод таймера мигает 1 раз каждые 8 ​​секунд Отображение уровня приоритета = 2
  3. Отказ источника питания = Неисправность датчика температуры меди (в помещении) Режим отображения = Светодиод таймера мигает 2 раза каждые 8 ​​секунд Отображение уровня приоритета = 3
  4. Сбой источника питания = Датчик температуры меди неисправен (разомкнут, нет сигнала) Режим отображения = Светодиод таймера мигает 1 раз в 1 секунду Отображение уровня приоритета = 4

4. E. E. E. EU EZ EAA EAD EL HS1 HSZ HL1 HLZ P P1 ZZ CZ кондиционер с цифровым дисплеем серии AUX, DAX, Renova, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu(Daihatsu), Поиск и устранение неисправностей:

AUX, DAX, JAX, Pioneer, Vitek, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu Отказ источника питания = обратная связь двигателя PG ненормальная Режим отображения = E4 Отображение уровня приоритета = 1

E1 или EL – как распространенная ошибка в питании.

Выход из строя источника питания или, по-русски, сетевого напряжения

E1 – довольно распространенная ошибка, я только вчера с ней столкнулся.

    Причины Е1 очевидны – недостаточное напряжение в сети
      Сбой питания = Неисправность датчика температуры меди (в помещении) Режим отображения = Е3 Уровень приоритета отображения = 3

    1

    1

    5. Все остальные серии E, кроме EA EU E.M.E.U.Z. ЕАА ЕАД:

    Отказ источника питания = ненормальная обратная связь двигателя PG

    Режим отображения = светодиод таймера мигает 4 раза каждые 8 ​​секунд

    Отображение уровня приоритета = 1 Отказ источника питания = Темп. ненормальный режим отображения = светодиод таймера мигает 1 раз каждые 8 ​​секунд

    Отображение уровня приоритета = 2 Отказ источника питания = Неисправность датчика температуры меди (в помещении) Режим отображения = Светодиод таймера мигает 2 раза каждые 8 ​​секунд Отображение уровня приоритета = 3

    6.

    Цифровой дисплей QA QB QD кондиционеров AUX, DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu, Vitek, Renova – неисправности, коды ошибок:
  • Отказ источника питания = ненормальная обратная связь двигателя PG Режим отображения = E4
  • Отображение уровня приоритета = 1 Отказ источника питания = Неисправность датчика температуры пластика Режим отображения = E1
  • Отображение уровня приоритета = 2 Отказ источника питания = Неисправность медного датчика температуры
  • Режим отображения = E3 Отображение уровня приоритета = 3 Отказ источника питания = защита от перегрузки по току
  • Режим отображения = E6 Отображение уровня приоритета = 4

1

1

7. QC Световой индикатор QQ, последовательная неисправность кондиционера:

  • Отказ источника питания = ненормальная обратная связь двигателя PG
  • Режим отображения = Светодиод таймера мигает 4 раза каждые 8 ​​секунд Отображение уровня приоритета = 1 Отказ источника питания = Неисправность датчика температуры пластика
  • Режим отображения = Светодиод таймера мигает 1 раз каждые 8 ​​секунд Отображение уровня приоритета = 2 Сбой питания AUX, DAX, JAX, Pioneer, Vitek, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu = Неисправность медного датчика температуры
  • Режим отображения = светодиод таймера мигает 3 раза каждые 8 ​​секунд Отображение уровня приоритета = 3 Отказ источника питания = защита от перегрузки по току
  • Режим отображения = светодиод таймера мигает 6 раз каждые 8 ​​секунд Отображение уровня приоритета = 4

1

1

8.

Отображение неисправностей серий 18000BTU ~ 24000BTU, AUX, DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu, Renova – серия настенных кондиционеров:

  • Номера цифровых ламповых дисплеев:
  • Отказ источника питания = ненормальная обратная связь двигателя PG
  • Режим отображения = Светодиод таймера мигает 1 раз каждые 8 ​​секунд Отображение уровня приоритета = 2
  • Системные ошибки = выключается Сбой питания = Неисправность датчика температуры пластика Режим отображения =
  • Светодиод таймера мигает 2 раза каждые 8 ​​секунд Отображение уровня приоритета = 3 Системные ошибки = выключается
  • Отказ источника питания = Неисправность датчика температуры меди Режим отображения = Светодиод таймера мигает 8 раз каждые 8 ​​секунд Отображение уровня приоритета = 4
  • Системные ошибки = не выключается Цифровые индикаторы: Сбой питания = ненормальная обратная связь двигателя PG Режим отображения = E1
  • Отображение уровня приоритета = 2 Системные ошибки = выключается Отказ источника питания = Неисправность датчика температуры пластика Режим отображения = E3
  • Отображение уровня приоритета = 3 Системные ошибки = выключить Сбой питания = Неисправность датчика температуры меди Режим отображения = E2 Отображение уровня приоритета = 4
  • Системные ошибки = не выключается
Коды ошибок

нужны если у вас сломалась сплит система, как устранить проблему, что нужно знать в том числе потребителю, чтобы вас не обманули в сервисном центре.

Коды ошибок сплит-системы

Возможные поломки холодильного оборудования определяются по кодам ошибок, для определения причины поломки по кодам

быть специалистом не нужно высвечивается код ошибки F-1, F-2, F-3, F-4, F-5, F-6, F-7 и т.д., то проблему надо искать в датчиках температуры и всё что с ними связано на плата управления не пропускает сигнал, обрыв или короткое замыкание.

Если отображается код ошибки E-1, E-2, E-3, E-4, E-5, E-6 … и т.д. E-0, EL, при этом кондиционер либо запускается и работает какое-то время, либо вообще не запускается, то ищем решение проблемы с работой сплит-системы в силовом агрегате: причины разные… от полного пропадания пускового сигнала до критических токовых характеристик для отключения системы.

Как пример: заклинило подшипник вентилятора внутреннего блока, крыльчатка вентилятора вращается, но с недостаточной скоростью, датчик холла или датчик крутящего момента не подает сигнал на плату управления, сплит-система выдает ошибку E 1 . .. E-L через 1-5 минут проблема найдена.

Неисправности и неисправности кондиционеров Toshiba, устранение ошибок в работе любимой сплит-системы
  • Коды ошибок 00, неисправности связанные с питанием кондиционера, критические неисправности
  • Таблица неисправностей и возможных неисправностей, способы ремонта и диагностика кондиционеров Toshiba
  • Ремонтируем Toshiba, таблицы неисправностей и коды ошибок для профессионалов, ошибки с 14 по 22
  • toshiba_mul”ti системные ошибки с двумя и более внутренними… и многое другое, все есть на этой странице сайта сайт
Кондиционеры Toshiba легко и просто ремонтировать при наличии сервис мануала мы дарим вам возможность стать хоть чуточку умнее бесплатно.
Серия Toshiba RAV – проблемы с кондиционером или коды ошибок

Пульт ДУ кондиционера Samsung

Панель управления кондиционером Samsung , представляет собой не просто набор кнопок, задающих определенные предустановленные функции кондиционера, но и программатор, ставит задачи прошивка самой платы сплит-системы.
    На пульте с помощью определенных последовательных нажатий кнопок можно убрать и тараканов, и исправить ошибки Самсунга.
П/У рис.1.
Но, если все-таки у вашего Самсунга есть неприятность, – Самсунг сломался, не спешите звонить в сервисный центр по ремонту кондиционера, попробуйте прошить плату кондиционера и вернуть настройки сплит системы Самсунг на заводские настройки.
Samsung – коды неисправностей кондиционеров | Прошивка платы самсунг
Источники: коды ошибок популярных кондиционеров Error Code Air Conditioner…
добро пожаловать на страницу с прямыми ссылками на источники информации о кодах ошибок, неисправностях промышленных сплит-систем и систем кондиционирования VRV, сайты-источники также предоставляют информацию по системы чиллер-фанкойл, коды неисправностей и основные поломки климатического оборудования. Коды ошибок системы проводного пульта дистанционного управления кондиционером.
Mitsubishi, Fujitsu, Acson, Dantex, Mitsubishi-Heavy, Chofu, Akira, General Electric, General Climate, Gree, General-Fujitsu, Sanyo, Daikin, Toshiba, Electrolux, Kentatsu, Neoclima, Midea, McQuay, Panasonic, AUX, West , Whirlpool, Yamaha, Euronord, Pioneer, Mitsubishi-Electric, Hyundai, Dantex classik Toyo, Chigo, DAX, RODA, Renova, Quattroclima, Lessar, Supra, Saturn, Ferroli, Hualing, Tadiran, Daewoo, Airwell, York. ..

Если вы не нашли свой кондиционер в этом длинном списке, не волнуйтесь, нажмите на ссылку источника… там все есть.

код ошибки кондиционер | Коды ошибок, оригиналы pdf файл
Поврежден термистор
1) Проверить провод передачи. 2) Проверьте с другим пультом дистанционного управления. Если по-прежнему отображается “EO”, замените внутреннюю плату контроллера. Если появится другой клетчатый код. заменить оригинальный пульт дистанционного управления. Коды ошибок. Mitsubishi Electric

P1 Неисправность термистора комнатной температуры (RT1) 1) Плохой контакт термистора 2) Термистор поврежден 1) Проверьте термистор. 2) Измерьте сопротивление термистора. Нормальное сопротивление должно быть следующим. 32°F-15k | 86°F ….. 4,3k 50°F …… 9.6k 104°F….. 3.0k 68°F…… 6.3k Если сопротивление в норме, замените датчики внутреннего наконечника. P2 Неисправность термистора внутренней катушки (RT2) P3 Ошибка передачи сигнала (Пульт дистанционного управления не отвечает на внутренний сигнал контроллера. ) 1) Плохой контакт провода передачи 2) Неправильная цепь передачи/приема сигнала. 3) Неправильная работа из-за шумовой волны, излучаемой другими приборами

1) Проверьте провод передачи. 2) Проверьте с другим пультом дистанционного управления. Если по-прежнему отображается “P3”, замените внутреннюю плату. Если появится другой код проверки, замените исходный пульт дистанционного управления. 3) Замкните накоротко между CN40 и от него и подключите CN40 к следующим устройствам. Второй блок в двойном управлении Второй и третий блоки в тройном управлении Подблоки в групповом управлении P4 Неисправность датчика утечки 1) Плохой контакт кабелей передачи данных
Кондиционеры Mitsubishi-Electric | Неисправности сплит-системы, коды ошибок

Ломаются значительно чаще

Частые поломки кондиционеров бюджетной серии обусловлены тем, что сплит-системы более низкой ценовой категории ломаются значительно чаще, так как практически все узлы, детали и механизмы кулеров минимизированы по цене.

Коды ошибок групп кондиционеров – DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Daihatsu, Renova – с одноименными взаимозаменяемыми печатными платами.

Коды ошибок целых групп бюджетных кондиционеров – DAX, JAX, Pioneer, Hansa, Saturn, Rolsen, Yamatsu, Vitek, Daihatsu, Renova – с одноименными взаимозаменяемыми печатными платами. Прошивка платы охлаждающих устройств этих марок по умолчанию.

E1 или EL – обратите внимание на эту неисправность в работе кондиционера, обычно она не связана с качеством кулера, это внешняя системная ошибка, связанная с некачественным напряжением в сети электроснабжения.

Код отображения ошибки | AUX, DAX, JAX, Pioneer, Hansa, Saturn, Vitek, Rolsen, Yamatsu, Daihatsu

Поломки сплит-систем Mitsubishi-Heavy

Вывод показаний на пульт Mitsubishi.

Код ошибки EA Почему не работает Mitsubishi? Неправильная установка внутреннего/наружного блока. превышает количество внутренних включений, соединительных блоков, разрывов. Проверить датчики температуры и давления…

Код ошибки Eb Неисправность сплит-системы. Неправильная установка внутреннего/наружного блока. (Неправильная установка, проверьте правильность подключения) Проверьте датчики температуры и давления…

Код ошибки ЕС Неисправность. Триггер времени, задержка запуска. Проверить датчики температуры и давления…

Код ошибки E6 Неисправность. Внутреннее/внешнее, – неисправность платы управления (не работает приемник сигнала). Замкнут при проверке

Код ошибки Е7 Неисправность кондиционера Mitsubishi. Внутренний/внешний, – неправильное формирование сигнала (неправильное подключение, обрыв, короткое замыкание). Замкнут при проверке

Код ошибки E8 Mitsubishi-Heavy кондиционер кондиционера неисправность. Внутреннее/внешнее, – неисправность платы управления (не работает приемник сигнала).

Mitsubishi-Heavy, устранение неисправности контура охлаждения.

Устранение неисправностей контура охлаждения.

Проверить датчики температуры и давления. ..

Код ошибки E9 Неисправность кондиционера. Внутренний/внешний, – неправильное формирование сигнала (неправильное подключение, обрыв, короткое замыкание). Проверка датчиков температуры и давления…

Mitsubishi-Heavy Неисправности системы охлаждения, Руководство по эксплуатации

Поиск неисправностей и поломок сплит-систем McQuay/Acson , необходимо начать с частых причин поломок и выхода из строя оборудования. К частым причинам относятся неисправности электрооборудования и неисправности холодильного контура.

Наименование оборудования McQuay/Acson, их аналогов и модификаций.
McQuay … McQuay и Acson, – возможные неисправности и ошибки

Кондиционер Carrier неисправен

Если у вас сломался кондиционер Carrier, значит, действительно произошло что-то экстраординарное и сверхъестественное.

Carrier настолько надежны и долговечны, что сломать это устройство даже при большом желании крайне сложно. Но, всякое бывает. .. падают метеориты… Неисправности сплит систем Carrier

Основная неисправность кондиционеров LG…

Как правило, основной неисправностью кондиционеров LG является недостаточное напряжение питающей сети. Чубайсяцы портят кондиционеры LG. Как устранить поломку? Как определить неисправность по мигающим индикаторам. Что означают эти мигания?

Сколько раз моргнула та или иная контрольная лампочка, можно посмотреть, исходя из рисунка выше. Как найти ошибку с помощью индикаторов – светодиодов внутреннего блока кондиционеров.
Сколько раз моргнула та или иная контрольная лампа, можно посмотреть исходя из рисунка выше.
  • Код ошибки = 21, как пример на картинке.
  • Возможно у вас другой код ошибки, но аналогия понятна.
  • Коды ошибок как для обычных сплит-систем, так и для мультикондиционеров
  • LG с двумя и более внутренними блоками, примеры кодов ошибок взяты с внутреннего блока мульти сплит системы, например:
LG, – таблицы кодов ошибок кондиционеров | Как определить неисправность. .. Коды ошибок LG

Кондиционеры Haier тоже ломаются, как и вся бытовая техника, коды неисправностей и возможные ошибки в сплит-системах этой марки легко определить из таблицы неисправностей на странице наш сайт.

Алгоритм работы кондиционеров Haier Electric Corporation настолько прост, что разобраться в нем сможет даже начинающий ремонтник-любитель.
Если все ремонтные работы проводить последовательно, то результат просто обязан быть положительным.

Коды ошибок Haier Electric Corporation

Неправильное обслуживание кондиционера Haier является основной неисправностью. Кривые руки – причина, которая выводит из строя сплит-системы Haier.
  • Кривые руки – причина выхода из строя сплит-систем Haier.
  • Haier Electric Corp. Коды ошибок кондиционеров серии HSU-HVA R2-4.
  • Модель HSU-09/12HVA103/R2 (DB) или аналоги
  • Модель HDU-24CA03/M (R1) HDU-28CA03/M (R1) HDU-36CA03/M (R1) HDU-42CA03/M (R1)
Haier, коды неисправностей | Модель HSU-09/12HVA103/R2 или аналог

Ремонт кондиционера Panasonic. Поиск и исправление системных ошибок. Коды ошибок и неисправности кондиционеров Panasonic (Панасоник) .

Panasonic как решить неожиданную проблему

Справедливости ради отметим, что кондиционеры Panasonic тоже ломаются.

Поломки и неисправности сплит-систем под известным многонациональным брендом National Panasonic, а также основные неисправности сплит-систем представлены в нашей статье по ремонту данного типа кулеров.

Если ваш Panasonic моргнул как новогодняя елка и не хочет выполнять команды, подаваемые с панели управления кондиционером, то эта статья поможет вам разобраться и устранить непредвиденную проблему. Все ремонтируется! Даже сплит-системы National Panasonic. Справедливости ради отметим, что кондиционеры Panasonic тоже ломаются.

Поиск и исправление системных ошибок. Коды ошибок Панасоник.
  • Панасоник, как узнать код ошибки, определить поломку кондиционера не сложно, нужно внимательно следить за дисплеем и смотреть карту ошибок Панасоник там есть картинка.
Для того, чтобы заказать ремонт кондиционера марки Panasonic у нас, достаточно позвонить нашему оператору и оставить заявку. … ремонт кондиционеров Panasonic. Название услуги. Цена, руб.
Панасоник, ремонт кондиционера | Поиск и исправление системных ошибок

Gree, как и кондиционер, функционально прост, поэтому кодов ошибок не много. Недостатками упрощения кондиционеров Gree являются слабые варисторы платы управления, недостаточное сглаживание токов при скачках напряжения. Мелочь, но ее надо иметь в виду при ремонте кондиционеров Gree и их аналоги.

Самодиагностика кондиционеров Gree

Внутренняя самодиагностика кондиционеров Gree унифицирована и практически идентична по позициям ошибок недорогим кондиционерам, таким как Pioneer, General Climate, Lessar и другие.
Все аналогично и почти все ремонтируется: нужно только немного терпения и уверенности в успехе ремонтной компании. Все будет хорошо…
Gree: коды ошибок и неисправностей | Легкий ремонт

Коды ошибок Daikin. .. Неисправности этих славных кондиционеров Daikin Daichi. Таблица поиска и устранения неисправностей кондиционера Daikin . Полный размер изображения. 2500*2000 ссылка.

Коды ошибок, нажмите на кнопки пульта дистанционного управления Daikin.
Какие кнопки нажимать и когда? Схематическая версия. На экране отобразится код ошибки сплит-системы. Это очень удобно для самопроверки. А то бывают случаи, когда приходит “мастер” по ремонту и… давайте накрутим цену на ремонт кондиционера с глаз клиента. А там проблема копейки. Например, протрите тряпкой термодатчик внутреннего блока или просто прочистите фильтр…
Самостоятельный поиск и устранение неисправностей кондиционеров Daikin. Предремонтная диагностика сплит системы Daikin.
Коды ошибок Daikin | Проблемы с кондиционером Daikin

Смотрим в книгу и видим… то, что нам нужно. Неисправность Paradox Fujitsu, General-Fujitsu. Коды неисправностей сплит-систем Fujitsu, General-Fujitsu. Fujitsu, General-Fujitsu, Fuji . Коды неисправностей кондиционера, система контроля ошибок или ошибка системного контроллера Fujitsu. Когда на пульте дистанционного управления Fujitsu отображается EE: EE, одновременно нажмите кнопку энергосбережения и кнопку изменения режима и удерживайте более 3 секунд. Коды ошибок будут отображаться на дисплее. (1) выключите кондиционер. (2) Нажмите кнопку главного управления и кнопку управления вентилятором одновременно и удерживайте не менее 2 секунд, чтобы начать пробный запуск (3) Нажмите кнопку пуска/остановки, чтобы остановить пробный запуск Код ошибки = 01 Неисправность = Ошибка связи ( внутренний блок с наружным блоком) Код ошибки = 02 Неисправность = Обрыв датчика температуры в помещении, обрыв цепи Код ошибки = 03 Неисправность = Датчик температуры внутреннего блока, короткое замыкание Код ошибки = 04 Неисправность = Обрыв датчика температуры внутреннего блока кондиционера. Код ошибки = 05 Неисправность = Датчик температуры внутреннего блока неисправен. Сопротивление датчика 10 Ом. Код ошибки = 06 Неисправность = Обрыв датчика температуры наружного теплообменника Код ошибки = 07 Неисправность = Короткое замыкание датчика температуры наружного теплообменника Код ошибки = 08 Неисправность = Питание для подключения к источнику ошибки Код ошибки = 09Неисправность = Работа поплавкового выключателя Код ошибки = 0A Неисправность = Обрыв или обрыв датчика температуры наружного блока Код ошибки = 0b Неисправность = Датчик температуры наружного блока сплит-системы, – короткое замыкание Составное изображение руководства по обслуживанию Fujitsu, General-Fujitsu. Оригинал. Неисправность = нет сигнала от Fujitsu, не в норме Код ошибки = 14 Неисправность = нет сигнала от комнатного датчика 2. Наружный светодиодный блок Fujitsu. Когда наружная температура падает, в системе недостаточно давления. Добавьте фреон. ошибка: нагрев и охлаждение (ОБРАТНЫЙ ЦИКЛ) неправильное подключение Fujitsu .

Коды ошибок кондиционеров Baloo нужны для того, чтобы своевременно выявить неисправность и обратиться к мастеру для ее устранения. Следует отметить, что в некоторых случаях малейшая задержка становится критической, поэтому лучше следить за появлением информации на табло.

Правда, ошибки кондиционеров Baloo напрямую зависят от серии. Ведь оборудование отличается программным обеспечением, а значит, по-разному информирует человека о неполадках. Итак, следует рассмотреть все возможные коды в зависимости от серии.

Ошибки на примере Ballu MFS2

Ошибки кондиционеров Baloo серии MFS2:

  • E1, E2, E3, E4 – ошибка кондиционера Ballu, свидетельствующая о поломке или коротком замыкании датчика температуры;
  • Е6 показывает аварийное срабатывание защиты наружного блока;
  • E8 – Ошибка кондиционера Ballu, требующая очистки электростатического фильтра;
  • Р4 – компрессор автоматически отключился, так как появилась ошибка по датчику испарителя, возникающая при преодолении температурного порога;
  • P5 – этот код ошибки кондиционера Ballu показывает при возникновении ошибки на датчике конденсатора;
  • P6 сообщит, что процесс разморозки начался автоматически.

Количество кодов показывает, сколько информации получает человек о работе собственного оборудования.

Соответственно, он может обратиться к специалистам в нужный момент.

Ниже представлен наиболее полный список кодов ошибок и неисправностей, встречающихся в данной технике в целом.

Ошибки кондиционера Balu серии BSC, BR, BV

  • E1, этот код ошибки кондиционера отображается, когда датчик температуры воздуха в помещении не работает должным образом;
  • E2 – ошибка датчика температуры испарителя;
  • Е5 указывает на то, что в наружном блоке произошла ошибка, которая привела к автоматическому включению режима защиты;
  • E6 — это ошибки кондиционера Baloo, указывающие на неисправность двигателя вентилятора внутреннего блока.

Сразу видно, что последние три серии имеют гораздо меньшее количество кодов. С одной стороны, это показывает, насколько стабильными считаются модели. С другой стороны, пользователь получает меньше информации, что часто приводит к сложным ситуациям и дополнительной диагностике моделей кассетных кондиционеров.

Коды ошибок кондиционера — это полезная информация, которая появляется на экране оборудования. Если вы правильно их распознаете, то сможете узнать, какую именно неисправность следует устранить. Благодаря этому обслуживание занимает минимум времени, а значит, владельцу не придется страдать от нехватки техники.

Кондиционеры

MDV имеют систему самодиагностики. Это означает, что в случае неисправности кондиционер выдает код ошибки. По коду ошибки кондиционера МДВ выявить проблему довольно просто.
На этой странице перечислены различные типы аппаратных кодов ошибок MDV:

КОДЫ ОШИБОК ДЛЯ БЫТОВЫХ РАЗДЕЛЬНЫХ СИСТЕМ MDV
Серия AURORA (MDSA)

Дисплей Значение ошибки
E0
Е1 Ошибка чтения EEPROM, внутренний блок
Е3 Нет управления вентилятором внутреннего блока
Е4 Ошибка датчика температуры T1 (Troom)
Е5 Ошибка по датчику Т2 (закипание)
ЕС Утечка хладагента
Ф1 Ошибка по датчику Т4 (Наружный блок, Снаружи)
F2 Ошибка по датчику ТК (Нар. блок, Тконденс)
Ф3 Ошибка по датчику Т5 (Нар.блок, Впрыск)
F4 Ошибка чтения EEPROM, наружный блок
F5 Нет управления вентилятором наружного блока
Р0 Сбой IPM или перегрузка по току
Р1 Напряжение питания слишком низкое или слишком высокое
Р2 Перегрев компрессора
Р4 Ошибка инверторного модуля

Серия FAIRWIND (MDSF)

Светодиодный индикатор Светодиодный таймер Дисплей Код ошибки Значение
Мигает 1 раз Выкл. Е1
Мигает 2 раза Выкл. Е2 Ошибка управления переходом сигнала через 0
Мигает 3 раза Выкл. Е3
Мигает 5 раз Выкл. Е5 Ошибка термистора внутреннего блока T1 (датчик воздуха)
Мигает 6 раз Выкл. Е6 Ошибка термистора T2 внутреннего блока (датчик трубы)
Мигает 7 раз Выкл. Е7 Ошибка термистора термопары наружного блока (только 24 и 28 кБТЕ)
Мигает 2 раза Светится ЕС Обнаружена утечка хладагента
Мигает 8 раз Выкл. Е8 резерв
Мигает 9 раз Выкл. Е9 Ошибка межсоединения (только 24 и 28 кБТЕ)

Примечание: В зависимости от модели кондиционера код ошибки может отображаться на цифровом дисплее или на светодиодах индикатора режима.

КОДЫ ОШИБОК МУЛЬТИ-СПЛИТ-СИСТЕМ MDV
Наружные блоки Free Match (MD*O-**HFN1)

Дисплей Значение ошибки
E0 Ошибка чтения контрольной суммы EEPROM
Е2 Ошибка межсоединения
Е3 Ошибка связи “плата управления – плата инвертора”
Е4 Ошибка датчика температуры наружного блока
Е5
Е8 Ошибка управления скоростью вентилятора наружного блока
Ф1 Внутренний блок Ошибка термистора А
F2 Ошибка термистора внутреннего блока B
Ф3 Внутренний блок С ошибкой термистора
F4 Ошибка термистора D внутреннего блока
F5 Ошибка термистора E внутреннего блока
Р1 P защита высокая (MD40-28HFN1, MD40-36HFN1, MD50-42HFN1)
Р2 P защита низкая (MD40-28HFN1, MD40-36HFN1, MD50-42HFN1)
РЗ Токовая защита компрессора
Р4 Защита от сильного разряда T
Р5 Перегрев компрессора
Р6 Неисправность инверторного модуля
ЛП

Примечание: все коды ошибок автоматически стираются через 30 секунд после устранения/исчезновения ошибки, кроме E2/E3.

Внутренние блоки настенного, канального и кассетного типа

Обозначения:
O-glows;
X-офф;

Код ошибки Описание неисправности Светодиодный таймер Работа светодиода
(мигание,
количество
один раз)
E0 Ошибка чтения контрольной суммы EEPROM х 1
Е1 Ошибка межсоединения х 2
Е3 Ошибка управления скоростью внутреннего вентилятора х 4
Е4 х 5
Е5 х 6
ЕЕ Ошибка датчика уровня конденсата (датчика или уровня) х 8
Ф0 О 1
Ф1 О 2
F2 О 3
Ф3 О 4
F4 О 5
F5 О 6
F6 О 7
F7 Резерв О 8
F8 Резерв О 9
F9 Резерв О 10
Р0 III 1
Р1 Слишком низкое или слишком высокое напряжение III 2
РЗ Слишком низкая температура наружного воздуха III 4
Р4 Ошибка компрессора (см. наружный блок) III 5
Р5 Конфликт режимов III 6
Р6 Защита от низкого давления III 7
ЕС Обнаружена утечка хладагента х 7
Е2 Ошибка синхронизации х 3
Р2 Перегрев компрессора III 3

Консольные внутренние блоки

Обозначения:
О-светящиеся;
X-офф;
/// – мигает с частотой 2 Гц.

Описание неисправности Лампа таймера Индикатор работы
(количество миганий)
Ошибка чтения контрольной суммы EEPROM х 1
Ошибка межсоединения х 2
Ошибка управления скоростью внутреннего вентилятора х 4
Ошибка термистора T1 (внутренний блок) х 5
Ошибка термистора T2 (внутренний блок) х 6
Максимальный ток (не все модели) О 1
Ошибка термистора T4 (наружный блок) О 2
Ошибка термистора ТК (наружный блок) О 3
Ошибка термистора T5 (наружный блок) О 4
Ошибка чтения контрольной суммы EEPROM (наружный блок), не все модели О 5
Ошибка управления скоростью вентилятора (наружный блок) О 6
Ошибка термистора T2B (внутренний блок) О 7
Неисправность инверторного модуля (см. коды наружных блоков) III 1
Слишком низкое или слишком высокое напряжение III 2
Слишком низкая температура наружного воздуха III 4
Ошибка компрессора (см. наружный блок) III 5
Конфликт режимов III 6
Защита от низкого давления III 7

КОДЫ ОШИБОК ПОЛУПРОМЫШЛЕННЫХ Сплит-систем MDV
Наружные блоки

Содержание ошибки Светодиод 1 Светодиод 2 Светодиод 3
Чередование фаз III х х
Без фазы (A, B) III х х
Без фазы (C) х х х
Защита от низкого давления III III х
Перегрузка по току х х III
Отказ платы III х III
Обрыв или короткое замыкание цепи датчика ТК х III III
Обрыв или короткое замыкание цепи датчика Т4 х III х
Защита конденсатора от перегрева III III III

Примечание: Медленное мигание светодиодов 1, 2, 3 означает, что система находится в режиме ожидания.

Внутренние блоки напольно-потолочного (МДУП), канального (МДТБ), кассетного полноразмерного (МДЦД), кассетного малогабаритного (МДКА3) типов.

Защита или неисправность мониторинг таймер разморозка тревога код ошибки
T датчик воздуха х III х х Е2
Т-датчик хладагента III х х х Е3
Датчик конденсата Т (для 18 и 24 кБТЕ) х х III х Е4
Ошибка чтения EEPROM III III х х Е7
Превышение уровня конденсата в поддоне х х х III Е8
Утечка хладагента (при наличии) III х х III ЕС

Внутренний блок колонного типа (MDFM)

Код ошибки Защита или неисправность
Р4 Защита испарителя T
Р5 Защита от конденсата High T
Р9 Защита от холодного воздуха
Е1 Т датчик воздуха
Е2 Т-датчик хладагента
Е3 Датчик запотевания T
Е6 Неисправность наружного блока
ГС Режим разморозки запущен
Р0 Нет связи между платой управления внутреннего блока и дисплеем (J2, S4)
Серия инверторов постоянного тока Midea LCAC
4-ходовые модели с внутренней кассетой
Ошибка работает таймер разморозка тревога Описание
Е1 Led2
Quik
Вспышка		 Нет связи между внутренним и наружным блоком
Е2 Светодиод 1
Quik
Вспышка		 Неисправность – короткое замыкание или обрыв датчика температуры воздуха
Е3 Светодиод 1
Quik
Вспышка		 Неисправен датчик температуры испарителя (разъем CN12 на плате)
Е4 Светодиод 1
Quik
Вспышка		 Неисправен датчик температуры на выходе из испарителя (разъем CN7 на плате)
ЕЕ Светодиод 4
Quik
Вспышка		 Ошибка переполнения дренажного поддона
E0 Светодиод 3 Quik
Вспышка		 Несоответствие моделей кондиционера
Е7 Светодиод 1
Quik
Вспышка		 Неисправность ППЗУ, требуется замена платы (микросхемы) или прошивки
Эд Светодиод 4
Quik
Вспышка		 Внешний блок неисправен, см. ошибки для него

Йорк | 212 HVAC

York Поиск кода ошибки

Поиск кода ошибки предлагает информацию о причине неисправности и состоянии вашего кондиционера путем ввода кода ошибки.

Заявление об отказе от ответственности

  1. На этой странице представлено простое объяснение содержания кодов ошибок и их возможных причин. Обратите внимание, что содержимое может немного отличаться в зависимости от модели.
  2. 212 HVAC не несет ответственности за какие-либо несчастные случаи или неисправности, вызванные разборкой или ремонтом оборудования, выполненным в соответствии с информацией на этой странице.

Осторожно

Если сработали автоматические выключатели в литом корпусе или автоматические выключатели утечки на землю, не перезапускайте автоматический выключатель немедленно, предварительно не проверив наличие проблем с изоляцией оборудования.

Сброс выключателей без проверки изоляции может привести к повреждению оборудования.

Коды ошибок кондиционера York

КОД: E0

РЕЗУЛЬТАТ:  Ошибка внутренней EEPROM (электрически стираемой программируемой постоянной памяти).

КОД: E1

РЕЗУЛЬТАТ:  Неисправность связи внутреннего и наружного блоков.

КОД: E3

РЕЗУЛЬТАТ:  Неверная скорость внутреннего вентилятора.

КОД: E4

РЕЗУЛЬТАТ:  Ошибка датчика температуры в помещении.

КОД: E5

РЕЗУЛЬТАТ:  Ошибка датчика температуры змеевика испарителя.

КОД: EC

РЕЗУЛЬТАТ: Неисправность системы обнаружения утечки хладагента.

КОД: EE

РЕЗУЛЬТАТ:  Неисправность сигнализации уровня воды.

КОД: E8

РЕЗУЛЬТАТ:  Сбой связи сдвоенного внутреннего блока (только модель с двумя модулями).

КОД: E9

РЕЗУЛЬТАТ:  Другая неисправность двойной модели.

9КОД 1142: F0 РЕЗУЛЬТАТ:  Защита от перегрузки.

КОД: F1

РЕЗУЛЬТАТ:  Ошибка датчика наружной температуры.

КОД: F2

РЕЗУЛЬТАТ:  Ошибка датчика трубы наружного конденсатора.

КОД: F3

РЕЗУЛЬТАТ:  Ошибка датчика температуры нагнетаемого воздуха.

КОД: F4

РЕЗУЛЬТАТ:  Внешняя ошибка EEPROM (электрически стираемая программируемая постоянная память).

9КОД 1142: F5 РЕЗУЛЬТАТ:  Неверная скорость наружного вентилятора (только двигатель вентилятора постоянного тока).

КОД: F6

РЕЗУЛЬТАТ:  Ошибка датчика T2b.

КОД: F7

РЕЗУЛЬТАТ:  Ошибка связи панели автоматического подъема.

КОД: F8

РЕЗУЛЬТАТ:  Неисправность автоматического подъема панели.

КОД: F9

РЕЗУЛЬТАТ:  Панель автоматического подъема открыта.

КОД: P0

РЕЗУЛЬТАТ:  Защита инверторного модуля IPM.

КОД: P1

РЕЗУЛЬТАТ:  Защита от высокого/низкого напряжения.

КОД: P2

РЕЗУЛЬТАТ:  Защита верхней части компрессора от перегрева.

КОД: P3

РЕЗУЛЬТАТ: Защита от низкой температуры наружного воздуха.

КОД: P4

РЕЗУЛЬТАТ:  Ошибка привода компрессора.

КОД: P5

РЕЗУЛЬТАТ:  Конфликт режима.

КОД: P6

РЕЗУЛЬТАТ:  Защита компрессора от низкого давления.

КОД: P7

РЕЗУЛЬТАТ:  Ошибка датчика наружного IGBT.

Коды неисправностей центрального контроллера York

КОД: h4

РЕЗУЛЬТАТ:  Неисправность добавления внешнего устройства (действительно для хост-устройства).

КОД: h3

РЕЗУЛЬТАТ:  Неисправность наружного снижения (действительно для хост-блока).

КОД: h2

РЕЗУЛЬТАТ:  Неисправность сетевого соединения.

КОД: EF

РЕЗУЛЬТАТ:  Другая неисправность.

КОД: E4, T4

РЕЗУЛЬТАТ:  Темп. Неисправность датчика.

КОД: E3, T3

РЕЗУЛЬТАТ:  Темп. Неисправность датчика.

КОД: E2

РЕЗУЛЬТАТ:  Неисправность датчика.

КОД: E1, E0

РЕЗУЛЬТАТ:  Сбой связи Последовательность фаз или отсутствие фазы.

КОД: PF

РЕЗУЛЬТАТ:  Другая защита.

КОД: PE

РЕЗУЛЬТАТ: Баланс масла.

КОД: PD

РЕЗУЛЬТАТ:  Возврат масла.

КОД: PA

РЕЗУЛЬТАТ:  Защита от размораживания.

КОД: P8

РЕЗУЛЬТАТ:  Ток компрессора, 3-я защита.

КОД: P7

РЕЗУЛЬТАТ:  Ток компрессора, 2-я защита.

КОД: P5

РЕЗУЛЬТАТ: Высокая температура конденсатора. Защита.

КОД: P4

РЕЗУЛЬТАТ:  Темп. выпускного трубопровода. Защита.

КОД: P3

РЕЗУЛЬТАТ:  Ток компрессора 1-я защита.

КОД: P2

РЕЗУЛЬТАТ:  Защита от низкого давления нагнетания.

КОД: P1, P0

РЕЗУЛЬТАТ:  Высокая температура компрессора защиты высокого давления на выходе. Защита.

Код неисправности наружного блока

КОД: E1

РЕЗУЛЬТАТ:  Ошибка последовательности фаз.

КОД: E2

РЕЗУЛЬТАТ:  Нарушение связи между внутренним и наружным блоками.

КОД: E3

РЕЗУЛЬТАТ:  Неисправность датчика температуры T3.

КОД: E4

РЕЗУЛЬТАТ:  Неисправность датчика температуры Т4.

КОД: E5

РЕЗУЛЬТАТ:  Неисправность датчика температуры Т5.

КОД: E6

РЕЗУЛЬТАТ: Неисправность сигнализации уровня воды.

York Коды ошибок центрального кондиционера

КОД: EF

РЕЗУЛЬТАТ:  Другая неисправность PF Другая защита.

КОД: EE

РЕЗУЛЬТАТ:  Неисправность проверки уровня воды PE Reserve.

КОД: ED

РЕЗУЛЬТАТ:  Внешняя защита PD Резерв.

КОД: EC

РЕЗУЛЬТАТ:  Устранить неисправность PC Reserve.

КОД: EB

РЕЗУЛЬТАТ:  Резерв PB защиты модуля инвертора.

КОД: EA

РЕЗУЛЬТАТ:  Перегрузка по току компрессора (4 раза) Резерв PA.

КОД: E9

РЕЗУЛЬТАТ:  Нарушение связи между печатной платой и платой дисплея P9 Reserve.

КОД: E8

РЕЗУЛЬТАТ:  Двигатель вентилятора выходит из-под контроля P8 Перегрузка по току компрессора.

КОД: E7

РЕЗУЛЬТАТ:  Неисправность EEPROM P7 Защита от отсутствия питания/перенапряжения.

КОД: E6

РЕЗУЛЬТАТ:  Неисправность проверки превышения нуля P6 Защита от низкого давления нагнетания.

КОД: E5

РЕЗУЛЬТАТ:  Неисправность датчика T3 P5 Выпуск Защита от высокого давления.

КОД: E4

РЕЗУЛЬТАТ:  Неисправность датчика T2B P4 Темп. выпускного трубопровода. Защита.

КОД: E3

РЕЗУЛЬТАТ:  Неисправность датчика T2A P3 Температура компрессора. Защита.

КОД: E2

РЕЗУЛЬТАТ:  Неисправность датчика T1 P2 Высокая температура конденсатора. Защита.

КОД: E1

РЕЗУЛЬТАТ: Неисправность связи P1 Защита от охлаждения или оттаивания.

КОД: E0

РЕЗУЛЬТАТ:  Последовательность фаз или отсутствие фазы P0 Температура испарителя. Защита.

КОД: 03#

РЕЗУЛЬТАТ:  CCM/ПК (шлюз) Неисправность связи.

КОД: 02#

РЕЗУЛЬТАТ:  Сбой связи CCM/функционального модуля.

КОД: 01#

РЕЗУЛЬТАТ:  Сбой связи CCM/NIM.

КОД: 00#

РЕЗУЛЬТАТ:  Сбой связи CCM/PCB.

York Настенный тип AC Коды ошибок

КОД: E7

РЕЗУЛЬТАТ:  Нарушение связи между внутренним и наружным блоками.

КОД: E1

РЕЗУЛЬТАТ:  Отказ датчика комнатной температуры.

КОД: E4

РЕЗУЛЬТАТ:  Ошибка EEPROM внутреннего блока.

КОД: E14

РЕЗУЛЬТАТ:  Неисправность двигателя внутреннего вентилятора.

КОД: F12

РЕЗУЛЬТАТ:  Внешняя ошибка EEPROM.

КОД: F1

РЕЗУЛЬТАТ:  Защита IPM.

КОД: F22

РЕЗУЛЬТАТ:  Защита от перегрузки по току переменного тока для наружной модели.

КОД: F3

РЕЗУЛЬТАТ:  Нарушение связи между IPM и внешней платой.

КОД: F19

РЕЗУЛЬТАТ: Напряжение питания слишком высокое или слишком низкое.

КОД: F4

РЕЗУЛЬТАТ:  Защита от перегрева для температуры нагнетания.

КОД: F8

РЕЗУЛЬТАТ:  Отказ двигателя наружного вентилятора постоянного тока.

КОД: F21

РЕЗУЛЬТАТ:  Отказ датчика температуры оттаивания.

КОД: F7

РЕЗУЛЬТАТ:  Отказ датчика температуры всасывания.

КОД: F6

РЕЗУЛЬТАТ:  Неисправность датчика температуры окружающей среды.

КОД: F25

РЕЗУЛЬТАТ:  Отказ датчика температуры нагнетания.

КОД: F11

РЕЗУЛЬТАТ:  отклоняется от нормы для компрессора.

КОД: F28

РЕЗУЛЬТАТ:  Ошибка определения контура станции.

КОД: F2

РЕЗУЛЬТАТ:  Перегрузка по току компрессора.

КОД: F23

РЕЗУЛЬТАТ:  Защита от перегрузки по току для однофазного компрессора.

Свяжитесь с нами и получите оценку

ФИО

Эл. адрес

Телефон

ПРОЧИТАЙТЕ, ЧТО О НАС ГОВОРЯТ ЛЮДИ

Код защиты/ошибки Описание Светодиодный дисплей внутреннего блока
С1 Защита от токовой дуги Индикатор работает 3 секунды, мигает 12 раз
С2 Защита от утечки тока Индикатор работает 3 секунды, мигает 13 раз
С3 Защита от неправильного подключения Индикатор работает 3 секунды, мигает 14 раз
С5 Защита от ошибки перемычки Индикатор работает 3 секунды, мигает 15 раз
С6 Без заземления Индикатор работает 3 секунды, мигает 16 раз
CD Слишком много защиты от CO2 Подлежит уточнению
ЦФ Защита от короткого замыкания TBD (зуммер будет звучать каждые 2 секунды)
д1 WSHP: ошибка ультрафиолетового излучения Подлежит уточнению
E0 Коммерческий: перегрузка/ошибка водяного насоса/ошибка реле потока Индикатор работает 3 секунды, мигает 10 раз
Е1 Система защиты от высокого давления Индикатор работает, выключен 3 с, мигает 1 раз
Е2 Защита от замерзания (внутренний диаметр теплообменника, наружный диаметр) Индикатор работы выключен 3 с, мигает 2 раза
Е3 Защита от низкого давления (работа на охлаждение, когда наружный диаметр слишком холодный) Работает светодиод-выкл. 3 с, мигает 3 раза
Е4 Слишком высокое давление нагнетания компрессора Индикатор работает 3 секунды, мигает 4 раза
Е5 Слишком высокий ток системы/компрессора Индикатор работает 3 секунды, мигает 5 раз
Е6 Ошибка связи (ID-OD) Индикатор работы выключен 3 с, мигает 6 раз
Е7 Конфликт режимов (некоторые внутренние блоки настроены на охлаждение/вентилятор, некоторые настроены на обогрев) Индикатор работает 3 секунды, мигает 7 раз
Е9 Ошибка полного заполнения внутреннего блока Светодиод охлаждения мигает/светодиод нагрева мигает (оба мигают)
ЕА VRF: Защита масляного клапана Подлежит уточнению
ЕС Коммерческий и VRF: Защита от протока воды (отсутствие протока) Подлежит уточнению
Эд Слишком высокая температура системы Подлежит уточнению
ЕЕ Ошибка микросхемы памяти (U5) Подогрев ЖК-дисплея 3 с, мигает 15 раз
ЭФ Перегрузка двигателя наружного вентилятора Подлежит уточнению
ЭЛЬ Пожарная сигнализация Подлежит уточнению
ЕР Верхняя крышка Shell для защиты от высоких температур Подлежит уточнению
Ф0 Защита от недостатка или ограничения хладагента в системе Светодиодный индикатор охлаждения — выкл. 3 с, мигает 10 раз
F3 Ошибка датчика температуры наружного воздуха Светодиодный индикатор охлаждения — выкл. 3 с, мигает 3 раза
F8 Ошибка датчика температуры поступающей воды Светодиодный индикатор охлаждения — выкл. 3 с, мигает 8 раз
F9 Ошибка датчика температуры воды на выходе Светодиодный индикатор охлаждения — Выкл. 3 с, мигает 9 разраз
ФЗ Ошибка датчика температуры масла Подлежит уточнению
ФД Ошибка датчика температуры всасываемого газа Подлежит уточнению
ФЭ Ошибка датчика воды на стороне пользователя Подлежит уточнению
Флорида Ошибка среднего датчика резервуара для воды Подлежит уточнению
ФП Ошибка проверки CO2 Подлежит уточнению
ФУ Защита от ошибки верхнего датчика температуры корпуса Подлежит уточнению
h2 Обогрев-оттаивание или возврат масла Подлежит уточнению
h3 Защита от статической электропыли Светодиодный индикатор обогрева выкл. 3 с, мигает 2 раза
h4 Защита компрессора от перегрева Индикатор обогрева – выкл. 3 с, мигает 3 раза
h5 Неисправность системы (много других причин…) Светодиодный индикатор обогрева выключен 3 с, мигает 4 раза
H5 Неисправность IPM / Защита модуля управления
Защита модуля IPM, может быть вызвана чрезмерной заправкой хладагента/высоким давлением (неисправность манометра), ограниченным потоком хладагента или перегибами труб хладагента. Отказ платы из-за возраста, насекомых, воздействия воды, скачков напряжения, молнии; или высокий ток через плату управления, вызванный любой из следующих причин: отказ двигателя вентилятора, повреждение лопасти вентилятора, загрязнение змеевиков наружного и внутреннего блоков, ограничение воздушного потока грязным фильтром, перегибы в медных линиях, слишком много хладагента, заблокированный компрессор или другие причины. .		 Индикатор обогрева – выкл. 3 с, мигает 5 раз
H6 Двигатель внутреннего вентилятора — нет обратной связи Индикатор работает 3 секунды, мигает 11 раз
H7 Компрессор теряет шаги, не в состоянии проверить положение ротора Индикатор обогрева – выкл. 3 с, мигает 7 раз
ХК Неисправность платы PFC / защита PFC Индикатор обогрева – выкл. 3 с, мигает 6 раз
НЕЗащита компрессора от управления (ротор заблокирован/не вращается) Индикатор обогрева – выкл. 3 секунды, мигает 14 раз
Л0 Ошибка переключателя воздушного потока Подлежит уточнению
Л1 Ошибка датчика влажности Подлежит уточнению
L2 Ошибка реле уровня воды/ошибка реле уровня бака горячей воды Подлежит уточнению
Л3 Ошибка двигателя постоянного тока наружного блока (L3 для двухдвигательного двигателя 1, LA для двигателя 2) Индикатор работает 3 секунды, мигает 23 раза
Л4 Фильтр забит Подлежит уточнению
Л5 Ошибка датчика температуры циркуляционной воды Подлежит уточнению
Л6 Недостаточная емкость системы Подлежит уточнению
L7 Защита реле давления воды Подлежит уточнению
Лк Ошибка запуска Индикатор обогрева – Выкл. 3 с, мигает 11 раз
Лд Потеря/отсутствие фазы питания Подлежит уточнению
ЛЭ Компрессор заблокирован Индикатор работает 3 секунды, мигает 22 раза
ЛФ Защита компрессора от превышения скорости Подлежит уточнению
левый Слишком высокая температура окружающей среды в помещении Подлежит уточнению
ЛЛ Температура окружающей среды в помещении слишком низкая Подлежит уточнению
ЛП Внутренний-наружный блоки не совпадают или ошибка подключения к сети Индикатор работает 3 секунды, мигает 19 раз
Р0 Вождение модуля возобновлено Подлежит уточнению
Р5 Проверка платы управления – слишком высокий ток компрессора Индикатор обогрева – выкл. 3 с, мигает 15 раз
Р6 Проверка платы управления – ошибка связи с внутренней платой Индикатор обогрева – Выкл. 3 с, мигает 16 раз
Р7 Радиатор ослаблен или датчик платы IPM/PFC неисправен/ошибка Индикатор обогрева – выкл. 3 секунды, мигает 18 раз
Р8 Радиатор ослаблен или плата IPM/PFC слишком горячая Индикатор обогрева выключен 3 с, мигает 19 раз
Р9 Защита контактора переменного тока Подлежит уточнению
ПА Защита от переменного тока (входящего) Подлежит уточнению
шт. Ошибка цепи проверки тока или ошибка датчика тока Подлежит уточнению
Пд Текущая ошибка проверки соединения (U-V-W не подключен соответственно) Подлежит уточнению
ПЭ Защита датчика температуры от дрейфа Подлежит уточнению
ПФ Бортовая плата-ошибка датчика температуры окружающего воздуха Подлежит уточнению
РН Слишком высокое входное напряжение постоянного тока (проверка программы) Светодиодный индикатор охлаждения — выкл. 3 с, мигает 11 раз
PL Слишком низкое входное напряжение постоянного тока (проверка программы) Светодиодный индикатор охлаждения — выкл. 3 секунды, мигает 21 раз
ПП Ненормальная входная мощность переменного тока (слишком низкая или слишком высокая) Подлежит уточнению
УЕ Ошибка цепи зарядки конденсатора Индикатор обогрева выключен 3 секунды, мигает 17 раз
У7 4-ходовой переключающий клапан ненормальный Индикатор обогрева – выкл. 3 с, мигает 20 раз
У6 Слишком высокая температура масла Индикатор обогрева – выкл. 3 секунды, мигает 16 раз
У4 Реверс вращения компрессора Индикатор обогрева – выкл. 3 секунды, мигает 14 раз
У5 Исправление ошибки проверки тока Индикатор обогрева – выкл. 3 секунды, мигает 13 раз
У3 Падение напряжения главной шины постоянного тока Индикатор обогрева выключен 3 с, мигает 20 раз
У1 Ошибка цепи проверки тока фазы компрессора Индикатор обогрева – выкл. 3 секунды, мигает 13 раз
У2 Защита от обрыва фазы компрессора Индикатор обогрева – выкл. 3 секунды, мигает 12 раз
УК Необходимо очистить фильтр Подлежит уточнению
У8 Ошибка цепи проверки двигателя PG (внутренний)Работает LED-Off 3S, мигает 17 раз
У9 Ошибка цепи проверки двигателя наружного вентилятора Индикатор работает 3 секунды, мигает 18 раз
УФ Отключение дистанционного управления или управления с большого расстояния Подлежит уточнению
С7 Ошибка датчика нагревателя PTC Индикатор обогрева – выкл. 3 с, мигает 9 раз
ФДЖ Ошибка датчика температуры нагнетаемого/вытяжного воздуха ТБД
L8 Ошибка переключателя уровня воды в накопительном баке Подлежит уточнению
д3 Конденсат кондиционера: ошибка датчика незамерзания Подлежит уточнению
д4 ГВС: ошибка датчика незамерзания Подлежит уточнению
д5 Ошибка датчика обратной воды Подлежит уточнению
д6 Ошибка датчика змеевика оттайки Подлежит уточнению
д7 Ошибка датчика температуры резервной горячей воды Подлежит уточнению
д8 Ошибка датчика температуры горячей воды на выходе Подлежит уточнению
д9 Ошибка датчика температуры горячей воды на входе Подлежит уточнению
дб Темп. Ошибка датчика-после дозирующего устройства (заглушка трубки или расширительного клапана) Подлежит уточнению
постоянный ток Темп. Датчик Ошибка-всасывающая трубка Подлежит уточнению
ДП Темп. Датчик Трубка сброса ошибок Подлежит уточнению
дл Ошибка сопротивления/нежелания низкого напряжения Подлежит уточнению
L9 Расчетный вход защиты компрессора слишком высок Индикатор работает 3 секунды, мигает 20 раз
дФ Темп. Ошибка датчика-солнечный водонагреватель-водоотвод Подлежит уточнению
дН Темп. Ошибка датчика-солнечный водонагреватель-помощник эл. обогреватель Подлежит уточнению
ДУ Датчик дверного замка: карта отсутствует в Подлежит уточнению
дДж Защита фазы переменного тока (потеря или перепутанность) Подлежит уточнению
д0 Ошибка связи скорости двигателя вентилятора Подлежит уточнению
Эо Ошибка платы специальных функций Подлежит уточнению
дн Соединение нескольких зон с каналом не совпадает с коммуникационным. проводное соединение Подлежит уточнению
Сп Не для переменного тока: слишком высокая плотность горючего газа Охлаждающий светодиод-выкл. 3 с, мигает 23 раза
Фн Не для кондиционера: ошибка датчика горючего газа Индикатор работает 3 секунды, мигает 21 раз
HP Solar AC: входное напряжение солнечной энергии выше 180 В Подлежит уточнению
да AHU или RT: ошибка датчика относительной влажности нагнетаемого воздуха Подлежит уточнению
DE AHU или RT: ошибка датчика относительной влажности свежего воздуха Подлежит уточнению
Пт AHU или RT: темп. свежего воздуха. ошибка датчика Подлежит уточнению
UA Ошибка привода инвертора постоянного тока 1 Подлежит уточнению
др AHU или RT: ошибка датчика давления потока воздуха Подлежит уточнению
Уб Ошибка привода инвертора постоянного тока 2 Подлежит уточнению
Уд Ошибка привода инвертора постоянного тока 3 Подлежит уточнению
УЭ Ошибка привода инвертора постоянного тока 4 Подлежит уточнению
ЛУ Ограничение/уменьшение потребляемой мощности компрессора HZ (системная потребляемая мощность) Охлаждающий светодиод-выкл. 3 с, мигает 24 раза
ЛА Защита двигателя вентилятора наружного блока (не вращается или не подключен). Если 2 двигателя, двигатель 1-L3, двигатель 2-LA Индикатор работает 3 секунды, мигает 24 раза
А5 Температура на входе змеевика конденсации. ошибка датчика (=F5 в коммерческих устройствах) Подлежит уточнению
А7 Температура на выходе змеевика конденсации. ошибка датчика (=F7 в коммерческих устройствах) Подлежит уточнению
е4 Температура нагнетания компрессора. (=давление) слишком высокое Подлежит уточнению
е8 Защита от перегрузки (температура наружного теплообменника слишком высокая) Подлежит уточнению
е1 Ошибка датчика давления наддува Подлежит уточнению
ее Ошибка управляющей микросхемы инвертора постоянного тока Подлежит уточнению
JF Плата тестирования внутреннего блока, комм. Ошибка (через 3 минуты) Подлежит уточнению
РФ Ошибка радиочастотного модуля (после включения MCU пытается отправить команды через SPI в RF, если RF не получает их, отображается ошибка)ТБД
Уу Solar AC: аккумуляторная батарея слишком сильно разряжена и выходное напряжение ниже 295 В Подлежит уточнению
нет Для групп VRF: Плата дисплея блока постоянного тока не может получить данные от компрес- сора с фиксированной скоростью. блок, покажет «нет» через 8 секунд Подлежит уточнению
E6+IDU Темп. Ошибка связи (основная плата дисплея ID-OD) и ошибка датчика наружной температуры Подлежит уточнению
E7+ODU Темп. Ошибка связи (блок ID-блок OD) и ошибка датчика наружной температуры Подлежит уточнению
Фу AHU или RT: ошибка датчика пыли Подлежит уточнению
е2 Предупреждение: низкий расход воды Подлежит уточнению
е3 Защита от низкого уровня масла Подлежит уточнению
е7 Защита от перепада давления в системе ТБД
ЕА Ошибка датчика датчика давления теплообменника (аналогично защите нижнего датчика давления) Подлежит уточнению
ЕС Ошибка датчика датчика давления масла (аналогично защите нижнего датчика давления) Подлежит уточнению
е0 Температура нагнетания экономайзера. ошибка датчика Подлежит уточнению
е9 Ошибка датчика давления нагнетания экономайзера Подлежит уточнению
EF Ошибка датчика марки компрессора Подлежит уточнению
БГ Темп. водяного насоса. датчик Подлежит уточнению
ОЕ Любая другая ошибка, требующая остановки наружного блока Подлежит уточнению
Е8 Защита от высоких температур Индикатор работает 3 секунды, мигает 8 раз
Е9 Защита от холодного обдува (разрядки) Индикатор работает 3 секунды, мигает 9 раз
F1 Температура воздуха в помещении. ошибка датчика/поломка, короткое замыкание Светодиодный индикатор охлаждения — выкл. 3 с, мигает 1 раз
F2 Температура внутреннего теплообменника. ошибка датчика/поломка, короткое замыкание… Светодиодный индикатор охлаждения – выкл. 3 с, мигает 2 раза
F4 Температура наружного теплообменника. ошибка датчика/поломка, короткое замыкание… Светодиодный индикатор охлаждения — выкл. 3 с, мигает 4 раза
Ф5 Температура нагнетания компрессора. ошибка датчика/поломка, короткое замыкание… Светодиодный индикатор охлаждения – выкл. 3 с, мигает 5 раз
F7 Ошибка возврата охлаждающего масла Охлаждающий индикатор-Выкл. 3 с, мигает 7 раз
ФК Ошибка раздвижной дверцы или ошибка механизма воздушной заслонки Подлежит уточнению
ФЭ Ошибка датчика перегрузки Подлежит уточнению
H8 Высокий уровень воды/защита от перелива Индикатор обогрева – выкл. 3 с, мигает 8 раз
H9 Эл. ошибка отопителя Индикатор обогрева – выкл. 3 с, мигает 9 раз
б7 Температура на выходе. ошибка датчика Охлаждающий светодиод-выкл. 3 с, мигает 22 раза
б5 Температура на входе. ошибка датчика Светодиодный индикатор охлаждения — выкл. 3 с, мигает 19 раз
д1 Режим работы DRM 1
д2 Режим работы DRM 2
д3 Режим работы DRM 3

E0 Ошибка связи платы управления
Е1 Ошибка датчика температуры воздуха внутреннего блока
Е3 Ошибка датчика температуры трубки внутреннего блока
Е6 Система защиты от высокого давления хладагента
Е7 Система защиты от низкого давления хладагента
Е8 Двигатель вентилятора внутреннего блока без обратной связи
F1 Наружная плата IPM ненормальная
F2 Неисправность инвертора наружной платы
F3 Ошибки датчика температуры наружного воздуха – выпуск, трубка, окружающий воздух и т. д.
F4 Защита от замерзания
F5 Слишком высокая температура нагнетания наружного компрессора
F6 Защита от перегрузки наружного компрессора
F7 Защита от перегрузки по току

Код# Описание кода Что проверять
h2 Защитно-холодильная система высокого давления Медная линия вакуумирована, утечка, заправка хладагентом, двигатели вентиляторов работают нормально, фильтры/змеевики чистые
h3 Система защиты-охлаждения низкого давления Утечка в медной линии, заправка хладагентом, температура окружающей среды
Е1 Напряжение переменного тока слишком высокое или слишком низкое Диапазоны напряжения переменного тока
Е2 Напряжение постоянного тока слишком высокое Диапазоны напряжения переменного тока
Е3 Напряжение постоянного тока слишком низкое Диапазоны напряжения постоянного тока
Е4 Защита-вход переменного тока
слишком высокий ток		 Диапазоны переменного тока, защита от перенапряжения
Е5 Защита-Компрессор
Слишком высокий ток		 Сопротивление компрессора между любыми 2 проводами (менее 1 Ом) и любым 1 проводом относительно земли (должно быть OL), слишком много хладагента, неисправность двигателя вентилятора
Е6 Слишком высокое давление в системе Проверить уровень хладагента
Е7 Потеря фазы компрессора Схемы соединений проводов компрессора совпадают, правильный выключатель/соединения проводов
Е8 Защита-IPM не работает должным образом Компоненты платы IPM
Е9 Ошибка запуска Вход переменного тока, вход постоянного тока, компрессор, платы управления и т. д.
Ф0 Ошибка связи платы управления Плата управления
F1 Ошибка датчика температуры внутреннего блока Подключение датчика температуры и сопротивление
F2 Ошибка датчика температуры окружающей среды наружного блока Соединение/контакт датчика температуры и сопротивление
F3 Ошибка датчика катушки внутреннего блока Соединение/контакт датчика температуры и сопротивление
F4 Ошибка датчика разморозки наружного блока Соединение/контакт датчика температуры и сопротивление
F5 Ошибка датчика температуры нагнетания компрессора Соединение/контакт датчика температуры и сопротивление
F6 Защита теплообменника внутреннего блока от замерзания Фильтр/змеевик чистый, двигатель вентилятора работает, заправлен хладагентом
F7Защита нагнетательной трубы компрессора от высокой температуры Медная линия тщательно пропылесосена, фильтр/змеевик чистый, соединение/контакт датчика температуры и сопротивление
F8 Скорость двигателя наружного вентилятора не соответствует требованиям Лопасти вентилятора забиты, сопротивление двигателя, плата управления
F9 Защита-Утечка хладагента Утечка хладагента, все соединения, особенно раструб/гайки
ФЗ Защита двигателя внутреннего вентилятора без обратной связи Соединение/сопротивление проводов двигателя вентилятора, плата управления
ФК Ошибка двигателя вентилятора наружного блока Соединение/сопротивление проводов двигателя вентилятора, плата управления

КОД ОШИБКИ ОПИСАНИЕ ПОИСК НЕИСПРАВНОСТЕЙ
Е1 Ошибка датчика температуры воздуха внутреннего блока Проверить сопротивления, контакты к плате
Е2 Ошибка датчика температуры трубки внутреннего блока Проверить сопротивления, контакты к плате
Е3 Двигатель вентилятора внутреннего блока: нет обратной связи/ошибка Проверить двигатель, сопротивления, контакты на плате и
фильтр
Е4 Напряжение наружного блока между + и – ниже 40 В постоянного тока (12–24K 48 В) или 20 В (09К 24В) Проверить контроллер заряда, характеристики/подключения панели
Е5 Напряжение наружного блока между + и – выше 60 В постоянного тока (12-24K 48 В) или 30 В (09K 24 В) Проверить контроллер заряда, характеристики/подключения панели
Е6 Наружный блок — слишком низкое давление охлаждения Проверить давление хладагента и реле низкого давления
Е7 Наружный блок — слишком высокое давление охлаждения Проверьте двигатель вентилятора, реле высокого давления и очистите фильтр
Е8 Наружный блок – низкий уровень хладагента Перед заправкой проверьте давление хладагента, датчик, возможные места утечки
Е9 Внутренний блок — защита теплообменника от замерзания Перед заправкой проверьте давление хладагента, заправку, датчик, места потенциальной утечки. Проверьте двигатель внутреннего вентилятора, фильтр и очистите змеевик.

Наружный блок
Описание неисправности		 Светодиод 1 Светодиод 2 Светодиод 3 Возможная причина
Индикаторы будут мигать каждую секунду при следующих неисправностях
Нормальная работа х х х
Наружный
Проблема с датчиком температуры теплообменника		 ★ х ★
  • Ослаблено соединение датчика наружной катушки
  • Датчик температуры наружного теплообменника неисправен
  • Плата управления наружным блоком вышла из строя
Проблема с датчиком температуры выхлопных газов компрессора ★ х х
  • Ослаблено соединение датчика температуры выхлопных газов компрессора
  • Датчик температуры выхлопных газов компрессора неисправен
  • Плата управления наружным блоком вышла из строя
Сбой связи между внутренним блоком и наружным блоком х х ○
  • Ослаблено соединение кабеля связи
  • Кабель связи неисправен
  • Неправильное или ослабленное соединение между платой фильтра и платой управления наружным блоком
  • Соединение между платой фильтра и клеммой неправильное или ослаблено
  • Отказ платы управления внутреннего блока
  • Отказ платы PFC
  • Отказ платы питания
  • Отказ платы управления наружным блоком
Ток
Защита от перегрузки		 ★ ○ х
  • Двигатель вентилятора работает ненормально
  • Конденсатор и испаритель загрязнены
  • Вход и выход воздуха ненормальны
Максимум
Токовая защита		 ★ ○ ★
  • Плата управления наружной установки имеет короткое замыкание
    цепи
  • Плата привода имеет короткое замыкание
  • Другой компонент имеет короткое замыкание
Проблема связи между наружным блоком и драйвером х ★ ★
  • Соединение проводов ослаблено
  • Отказ наружной платы или платы привода
Наружный
Проблема с EEPROM		 ★ ★ ★
  • Микросхема EEPROM не закреплена
  • Микросхема EEPROM вставлена ​​задом наперед
  • Неисправность микросхемы EEPROM
Слишком высокая температура выхлопа компрессора защита х ○ ★
  • Неисправность датчика температуры выхлопных газов компрессора
  • В агрегате недостаточно хладагента
Проблема с датчиком температуры наружного воздуха ★ ★ х
  • Ослаблено соединение датчика температуры наружного воздуха
  • Отказ датчика температуры наружного воздуха
  • Отказ платы управления наружным блоком
Защита корпуса компрессора от слишком высокой температуры х ★ ○
  • Ослаблено соединение датчика температуры выхлопных газов компрессора
  • В агрегате недостаточно хладагента
Защита от замерзания с охлаждением или Защита от перегрузки с подогревом во внутреннем блоке х ○ ○
  • Датчик температуры змеевика внутреннего блока не закреплен
  • Неисправность датчика температуры змеевика внутреннего блока
  • Отказ платы управления внутреннего блока
  • Система хладагента работает ненормально
Компрессор
Проблема привода		 ○ х ○
  • Неисправность платы привода наружного блока
  • Отказ компрессора
  • Отказ платы управления наружным блоком
Заблокированный
ротор наружного вентилятора защита двигателя		 ○ ○ ★
  • Ослаблено соединение двигателя наружного вентилятора
  • Наружный вентилятор заблокирован
  • Неисправность двигателя вентилятора
  • Отказ платы управления наружным блоком
Защита от перегрузки наружного теплообменника с охлаждением х ★ х
  •     В системе слишком много хладагента
  •     Отказ двигателя наружного вентилятора
  •     Грязный конденсатор
  •     Впускное и/или выпускное отверстие для воздуха внутреннего или наружного блока заблокировано или неисправно
Защита модуля IPM х ○ х
  • Отказ платы IPM
  • Вентилятор наружного блока неисправен
  • Неисправность двигателя наружного блока
  • Вентилятор наружного блока заблокирован
  • Конденсатор требует очистки
  • Наружный блок установлен неправильно
PFC
защита		 ○ х х
  • Отказ PFC
  • Отказ платы привода наружного блока
Компрессор
Процесс предварительного нагрева		 ○ ★ ○
  • Блок в нормальном режиме в холодную погоду
Наружная плата
проблема с микросхемой		 ★ х ○
  • Неправильная плата привода
  • Неправильный компрессор
Переменное напряжение
слишком высокая или слишком низкая защита		 ★ ★ ○
  • Напряжение питания выше или ниже нормального
  • Внутреннее напряжение питания блока выше или ниже нормального
DC
компрессор		 ○ ○ х
  • Неисправность платы привода наружного блока
  • Отказ компрессора
Защита от слишком низкой температуры наружного воздуха ★ ○ ○
  • Температура наружного воздуха слишком низкая
Мигание каждые 2 секунды для следующих неисправностей
Защита от перегрева наружного радиатора ○ х х
  • Неисправность датчика радиатора
  • Неисправность цепи датчика на панели управления
Система высокого давления
Защита от падения давления		 ○ ○ х
  • Неисправность реле давления
  • Неисправность переключателя определения давления на панели управления
  • Измерение давления в системе превышает предел системы

Ошибка Причина Текущая рабочая частота компрессора ограничена
ЕА Код ошибки указывает на проблему со связью между платой дисплея и платой управления
  • Соединение между платой дисплея и платой управления ослаблено
  • Неисправность внутренней платы управления
  • Неверное подключение к плате дисплея
