Сплит-система кассетного типа – это та же самая обычная классическая сплит-система за исключением внутреннего блока. Обычный кондиционер имеет настенный внутренний блок, в кассетной же сплит-системе этот блок размещается под потолком. Выглядит он также по-другому. В остальном никаких отличий от обычной настенной сплит-системы нет. Кондиционеры кассетного типа устанавливаются преимущественно в бизнес-центрах, офисах, квартирах на этапе застройки дома или ремонта помещения, в ресторанах, кафе, в административных учреждениях.


Устройство кассетной сплит-системы

Кассетная сплит-система – это холодильное оборудование, предназначенное для охлаждения воздушных масс до заданной температуры. Кондиционер состоит из двух блоков – внешнего и внутреннего. Внешний блок визуально ничем не отличается от блоков классической сплит-системы, он устанавливается с уличной стороны помещения. Внутренний блок упрощенно представляет собой короб, стенки которого при установке будут скрыты, и фронтальную решетку, которая может иметь незначительные отличия в дизайне в зависимости от бренда кондиционера. Внутренний блок размещается непосредственно в самом помещении в межпотолочном пространстве.

На фото: Устройство кассетной сплит-системы

Блоки независимы друг от друга изначально, при монтаже их соединение происходит за счет крепления трубопроводов и электрических соединений.

Внутренний блок

Внутренние блоки кассетных сплит-систем могут быть разными по дизайну (как отмечалось выше) и габаритам – это зависит от производительности кондиционера: чем мощнее оборудование, тем больше внутренний блок.

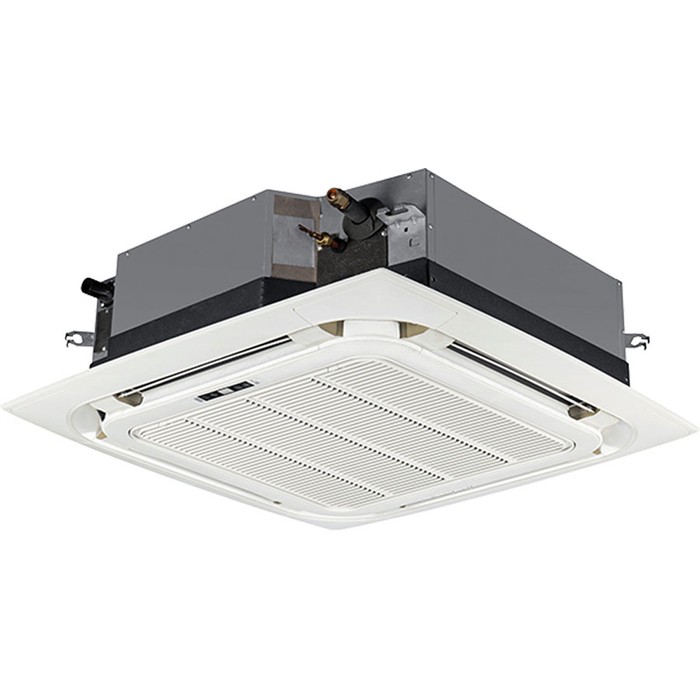

На фото: Внутренний блок кассетной сплит-системы

Внутренний модуль сплит-системы всегда неизменен и состоит из нескольких элементов:

  • Холодильный контур внутреннего блока, который включает в себя теплообменник  испарителя. Он предназначен для охлаждения воздуха в помещении. Теплообменник внутреннего блока охлаждает воздух в помещении.
  • Центробежный вентилятор – отвечает за циркуляцию воздуха.
  • Система фильтров – обеспечивает очищение воздуха от вредных примесей, спор, бактерий. Количество фильтров может быть разным в зависимости от модели кондиционера.
  • Система распределения воздуха – регулирует направление воздушного потока в нужном направлении.
  • Наружная декоративная воздухозаборная решетка.

Внешний блок

Вид наружного блока также может отличаться габаритами и незначительными элементами дизайна. Внутреннее наполнение остается неизменным.

На фото: Внешний блок кассетного кондиционера

Строение наружного блока:

  • Наружный корпус, выполненный из антикоррозийных материалов.
  • Холодильный контур, который состоит из теплообменника конденсатора.
  • Компрессор, отвечающий за работу всей сплит-системы. От него зависит мощность кондиционера и ресурс работы.
  • Вентилятор конденсатора – благодаря ему происходит циркуляция воздуха через теплообменник конденсатора.

Принцип работы кассетной сплит-системы

Кассетная сплит-система работает по принципу классической сплит-системы. Для работы кондиционера используется хладагент, который не разрушает озоновый слой, самый часто используемый на сегодняшний день фреон – R410A. Контур заполняется фреоном после монтажа всей системы. При подключении кондиционера в сеть начинается циркуляция хладагента внутри контура. Происходит охлаждение испарителя. Вентилятор внутреннего блока забирает теплый воздух из помещения,  прогоняет его через уже холодный испаритель и сам охлаждается.  Далее холодный воздух поступает через каналы для вывода воздуха в помещение.

На фото: Принцип работы сплит-системы, фреон R410A

Плюсы и минусы кассетных кондиционеров

Как и у любой техники, у кассетных спит-систем есть свои плюсы и минусы.

Плюсы кассетных сплит-систем

К достоинствам кассетных кондиционеров можно отнести следующие характеристики:

  • Равномерное и быстрое охлаждение помещения. Это связано со спецификой монтажа внутреннего блока. Так как он расположен под потолком, то может распределять воздушные потоки более равномерно. Если кондиционер смонтирован правильно, то все помещение будет охлаждаться более быстро и эффективно.
  • Эргономичный дизайн и запотолочная установка предполагают значительную экономию пространства, в отличие от настенных кондиционеров, внутренний блок которых должен быть размещен на стене комнаты, чем может испортить дизайн помещения.
  • Производительность и время охлаждения также можно отнести к плюсам системы. Кассетные кондиционеры имеют более высокую производительность и, соответственно, на охлаждение большого помещения тратиться меньше времени.

Недостатки кассетных сплит-систем

Кондиционеры кассетного типа, как уже упоминалось выше, должны устанавливаться в межпотолочном пространстве, и это не всегда является плюсом.

Монтаж кассетной сплит-системы может быть осуществлен только на этапе ремонтных работ, так как она должна устанавливаться между основным потолком и навесным потолком.  Это делает невозможным или крайне неудобным установку кондиционера в уже готовом и отремонтированном помещении.

Для установки кассетного внутреннего блока нужно соблюдать расстояние между полом и потолком – оно должно быть не менее 3 м, т.е. кассетные кондиционеры могут устанавливаться только в помещениях с высокими потолками.

Стоимость кассетной сплит-системы на порядок выше классического настенного кондиционера.

Подвесной потолок также должен соответствовать определенным требованиям – расстояние между обычным потолком и натяжным потолком должно составлять не менее 350 мм.

Монтаж кассетной сплит-системы

В монтаже наружного блока кассетной сплит-системы нет никаких отличий от установки классической сплит-системы. Однако есть существенные отличия при монтаже внутреннего блока. Это связано с тем, что установка возможна только в подпотолочное пространство.

На фото: Монтаж внутреннего блока сплит-системы

При монтаже необходимо соблюдать несколько требований:

  • Поверхность, на которую крепится внутренний блок, должна быть строго горизонтальной, никаких отклонений не допускается, иначе это повредит работе кондиционера.
  • Необходимо оставить расстояние между основным потолком и навесным потолком – не менее 350 мм.
  • Вся потолочная конструкция должна выдержать четырехкратный вес внутреннего блока.
  • Необходимо соблюдать расстояние до преград при монтаже блока, которые впоследствии будут препятствовать равномерному распределению воздушных масс.

Также при монтаже необходимо учесть места оконных и дверных проемов, количество оборудования, которое выделяет тепло. Рекомендуется устанавливать внутренний блок по центру помещения.

На фото: Монтаж внутреннего блока по центру помещения

Следует учесть, что кондиционер крепится путем подвеса, для чего будут нужны подвесные металлические крепежи, которые монтируются на основной потолок. Перед монтажом необходимо сделать разметку, куда будут крепиться подвесные стержни.

На фото: Монтаж сплит-системы на потолке

Сам внутренний блок крепится на стержни и выравнивается, после чего осуществляется подсоединение дренажной линии. Она должна быть установлена под уклоном, без изгибов и перепадов высот. После этого осуществляется подводка трубок холодильного контура.

На этом этапе, при правильном подключении всех соединений, можно устанавливать подвесной потолок и крепить наружную панель внутреннего блока.


Есть вопрос? Задайте его специалисту!

  • Имя
    E-mail
    Тема вопроса
    Общие вопросыСервисБытовые кондиционерыТепловое оборудованиеПолупромышленные кондиционерыУвлажнители и очистители воздухаМультизональные системыЧиллерыФанкойлыПрецизионные кондиционерыКрышные кондиционерыКомпрессорно-конденсаторные блокиВентиляция
  • Вопрос
    Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных и принимаю условия «Согласия на обработку персональных данных Пользователей»

что это, принцип работы – 5 поясняющих разделов

Кассетный кондиционер – интересный вариант как для дома или другого жилья с просторными комнатами и высокими потолками, так и для промышленных помещений. Равномерность распространения прохлады или тепла, возможность вписаться в любой интерьер – неоспоримые плюсы устройства. Однако присутствуют и недостатки, ограничения по монтажу и применению. Давайте разберемся в особенностях таких климатических устройств.

Что такое кассетный кондиционер

Несмотря на достаточно широкое распространение, многие при упоминании названия типа устройства, говорят, что никогда о таком не слышали. На самом деле кассетный кондиционер отличается от распространенных сплит-систем, внутренний блок которых монтируются на стену (как в модели KAS21NFT/KAS21ZFT), прежде всего особенностью установки – его крепят в пространстве за секционным подвесным потолком. При этом видимой остается только наружная часть, отвечающая за распределение воздуха.

Лицевую панель с решеткой не так легко сходу заметить, поэтому устройство без проблем впишется в помещения с различным интерьером и стилем оформления.

Может пригодиться: Неприятный запах из кондиционера в квартире: 3 возможные причины и пути решения проблемы

Равномерное распределение воздуха – другое важное отличие и преимущество такого вида климатической техники. Однако, чтобы обеспечить равномерность формирования потока, необходима высота потолков помещения от трех метров. Кроме того, для монтажа внутреннего блока требуется выделить в среднем 25-40 см пространства за потолком. Это может быть проблематично в низких комнатах. Поэтому кондиционер кассетного типа, как правило, устанавливают в просторных помещениях площадью 20-160 «квадратов». Мощности выпускаемых сегодня систем (2,5-15 кВт) хватит для их обслуживания.

В остальном устройство представляет собой обычную сплит-систему (например, как CH-S18XP7), из двух составляющих. Один устанавливают снаружи, другой – внутри помещения. Можно приобрести более экономичный, способный работать на обогрев при низких температурах (в среднем до -15 градусов) кассетный кондиционер инверторного типа или модель со стандартным компрессором.

Читайте также: Функции и режимы работы кондиционера – обзор 7 основных и 4 дополнительных опций климатической техники

Где применяют кондиционеры кассетного типа

Один или несколько агрегатов можно разместить в помещениях различного функционального предназначения. Главное, чтобы они были просторными и имели достаточную высоту потолка. Кроме того, обязательное условие – наличие секционного подвесного потолка. Чтобы равномерно охладить воздушные потоки, такие агрегаты можно купить и установить в:

  • большой квартире или особняке;
  • офисном помещении;
  • вестибюле или холле;
  • зале для проведения конференций;
  • сфере HoReCa;
  • спортивном комплексе;
  • магазине или торговом центре;
  • кинотеатре;
  • медицинском или учебном заведении;
  • административном учреждении.

Устройства можно соединить в единую мультисплит-систему.

Интересно узнать: Как правильно выбрать кондиционеры для квартиры: 3 главных параметра выбора

Принцип работы кассетного кондиционера

Перед тем, как выбирать кассетный кондиционер, следует изучить принцип работы устройства. В составе системы два компонента – внутренний, исполняющий роль испарителя и внешний, выступающий в качестве конденсатора. Соединение компонентов друг с другом осуществляется по установленной магистрали, по которой циркулирует хладагент – фреон.

Процесс охлаждения или нагрева выглядит следующим образом:

  1. Воздух попадает во внутренний блок через центральную часть лицевой панели, на которой расположена специальная решетка.
  2. Попав вовнутрь, воздух проходит через фильтр, а, достигнув теплообменника, в зависимости от установленного режима – нагревается либо охлаждается.
  3. Далее воздушная масса попадает на расположенные по краям лицевой панели оснащенные ламелями выходные отверстия (в основном 4 шт. с разных сторон), и мощными потоками выводится обратно в помещение.

Благодаря высокой интенсивности циркуляции воздушных масс обеспечивается отсутствие «мертвых зон», что выгодно отличает устройства такого типа (вроде SU-18GR/S-18GR).

Хладагент нагревается от теплого воздуха внутри испарителя, происходит закипание и превращение его в пар. Тепло по соединяющей компоненты трассе перемещается к конденсатору наружного блока, где происходит охлаждение хладагента под действием наружного воздуха и превращение его в жидкое состояние.

Охлаждая помещение, агрегат переносит тепло наружу, обогревая – внутрь. Датчики контролируют температуру воздуха, что позволяет регулировать мощность компрессора и обеспечивать экономичность работы кондиционера.

Почитать о другой технике можно здесь: Вертикальный пылесос или обычный – что лучше: 4 подсказки в помощь покупателям

Устройство кассетных кондиционеров

Рассмотрим особенности таких агрегатов, представляющих собой систему из двух компонентов. Один находится снаружи, второй размещают непосредственно под потолком помещения. Это похоже на схему размещения обычного кондиционера, как HSU-09HT203/HSU-09HUN103.

Наружный блок

В конструктиве и внешности нет никаких отличий от блока, присутствующего в настенных сплит-системах, типа CH-S07GKP8, которые крепятся на здания снаружи. Для размещения этой части устройства подойдут внешние стены, крыши, балконы.

Внутренний блок

Производят компонент, как правило, учитывая размеры выпускаемых потолочных секций – 600 на 600 либо 1200 на 1200 мм. Толщина блока прямо влияет на то, сколько места по высоте под потолком займет устройство. Поэтому сегодня разрабатываются как можно более «тонкие» модели.

Конструктивно внутренний элемент – это агрегат, состоящий из:

  • внешнего корпуса и присоединительной коробки;
  • съемной решетки;
  • теплообменника;
  • вентилятора;
  • фильтра очистки воздуха;
  • панели управления воздушным потоком.

Теплообменник располагают по периметру. Функция дренажных насосов, которыми оснащают такие аппараты – отводить образующийся в процессе работы конденсат. Иначе вода может капать сверху, что, естественно, некомфортно.

Кроме того, можно найти в продаже модели, выпускающие назад воздушные массы не в 4 стороны, а в одну или две. В некоторых устройствах может присутствовать функция блокировки при помощи пульта ДУ выхода воздуха в определенную сторону.

Преимущества и недостатки кондиционеров кассетного типа

На практике одним «кассетником» можно решить задачу, на выполнение которой необходимо было бы установить несколько менее мощных настенных агрегатов. Давайте сравним 2 разновидности устройств, чтобы помочь определиться: лучший выбор – кассетный кондиционер или настенный

Читайте на досуге: Мобильный кондиционер: что это, как работает и 4 причины купить

Кассетный кондиционер – разумный выбор для просторных помещений с значительной высотой потолков. Отзывы пользователей говорят о комфортном равномерном охлаждении и обогреве без неприятных холодных воздушных потоков и сквозняков. Может быть установлен как дома, так и в деловых, производственных, административных помещениях, сфере HoReCa. Однако довольно высокая цена, обязательность установки в секционные подвесные потолки, монтаж только во время ремонтных работ ограничивают распространение подобных аппаратов.

Кондиционеры кассетного типа: устройство, работа, монтаж, обслуживание

Производители выпускают кондиционеры разных видов, различаемые по техническим параметрам, способу монтажа, дизайну и назначению. В просторных помещениях с подвесными потолками удачно вписываются кассетные сплит-системы, обеспечивающие равномерное распределение охлажденного воздуха по внутреннему пространству.

В статье мы рассмотрим информацию о кассетных кондиционерах, их отличительные особенности, достоинства и недостатки, как устроено и работает оборудование, что важно учитывать при монтажных работах и сервисном обслуживании.

Оглавление:

Что такое кассетный кондиционер

Кассетный кондиционер – современный климатический прибор стандартного принципа действия, но в отличие от классического настенного в этой системе используется внутренний модуль потолочного типа, встраиваемый в подвесной потолок.

Область применения

Кассетные сплит-системы применяются в просторных коммерческих и общественных помещениях, где важно равномерное распределение охлажденных потоков по всему пространству. Такие модели можно встретить в частных домах с комнатами большой площади, в ресторанах, конференц-залах, вестибюлях, офисах, кинотеатрах и т. д.

Устройство кондиционера кассетного типа

Комплект кассетного кондиционера состоит из двух модулей: наружного и внутреннего потолочного блока. Внутренний модуль имеет квадратную форму и небольшую глубину, максимально 35 см, для удобного размещения и встраивания в подвесной потолок. Визуально он представляет собой стандартную ячейку подвесного потолка с решеткой, сквозь которую в помещение проникает охлажденный воздух.

Наружный блок кассетного кондиционера монтируется на уличной стороне. Модули сплит-системы объединены электрическими проводами и трубками, по которым циркулирует фреон.

Внутренние механизмы наружного и внутреннего модуля:

  1. В блоке с уличной стороны находится компрессор, вентилятор, конденсатор, электронная и электрическая плата, трубки конденсатора, фильтр-осушитель и блок запорных кранов.
  2. Содержимое внутреннего блока: фильтры грубой очистки, ионизатор, воздухозаборная решетка, плата световой индикации и дистанционного управления, испаритель, вентилятор, устройство отвода конденсата. По центру блока находится воздухообразная решетка с фильтрами очистки, а по периметру – каналы охлажденного воздуха, дополненные жалюзи, обеспечивающими цикличную регуляцию потока.

Как работает кассетная система

Принцип работы кассетного кондиционера аналогичен действию классической системы. В контуре устройства находится хладагент, циркулирующий за счет работы компрессора, что приводит к охлаждению испарителя. Через воздухозаборную решетку протягивается воздух и уже охлажденным он выходит через боковые каналы корпуса в помещение, равномерно распределяясь в стороны по всем четырем направлениям.

Установка кассетного кондиционера

Установка внутреннего модуля кассетного кондиционера имеет некоторые особенности. Монтаж системы выполняется с учетом расположения дверных проемов и различных источников тепла в помещении. Рядом с кассетным корпусом не должно быть посторонних предметов, препятствующих равномерному распределению воздуха.

Особенности установки кассетного кондиционера:

  1. Модуль устанавливается методом подвеса и крепится к основному потолку.
  2. На поверхности потолка высверливаются отверстия для фиксации анкерных стержней, к которым будет подвешен кассетный модуль.
  3. Блок устанавливается по уровню, без каких-либо наклонов, что спровоцирует неправильную работу техники.
  4. К внутреннему модулю подводятся трубки холодильного контура.
  5. После подключения всех систем, соединяющих внутренний блок с наружным, выполняется сборка фальшпотолка и устанавливаются детали распределительной панели кассетного модуля.

Установкой кассетного кондиционера занимаются опытные специалисты из сервисного центра.

Преимущества и недостатки кассетных кондиционеров

Кассетные кондиционеры характеризуются некоторыми преимуществами и недостатками. Рассмотрим их.

Плюсы:

  • равномерно распределяют охлажденный воздух;
  • большая площадь охвата, обеспечивают эффективное охлаждение просторных помещений;
  • высокопроизводительные;
  • встроенные кассетные модули могут стать привлекательным элементом дизайна, гармонично внедряясь в общий интерьер;
  • многие кассетные модели оснащены дополнительными функциями, расширяющими эксплуатационные возможности техники;
  • отсутствие шумового фона при работе.

Минусы:

  • выполнять монтаж кассетного модуля следует до начала ремонтных работ;
  • обязательное условие для установки – наличие натяжного потолка и не менее 20-30 см межпотолочного пространства.

Кассетные кондиционеры относятся к полупромышленному типу, поэтому по цене они дороже, чем классические бытовые сплит-системы.

Особенности обслуживания кассетного кондиционера

Как и для любой климатической системы, при эксплуатации кассетного кондиционера рекомендовано своевременное профилактическое обслуживание. Периодически нужно заменять воздушные фильтры, один раз в месяц очищать от пыли и прочих загрязнений пластмассовую панель кассетного модуля.

Конструктивные особенности кассетного кондиционера позволяют получить доступ к внутренним элементам через съемную декоративную панель, исключая необходимость разборки подвесного потолка.

Своевременная профилактика климатического оборудования обеспечит нормальную производительность прибора и предотвратит риски внезапных поломок, которые могут повлечь серьезные расходы на ремонт. Ряд профилактических работ по обслуживанию кассетных моделей следует доверить опытным специалистам из сервисного центра.

принцип работы, плюсы и минусы такой техники + особенности монтажа

Сплит-система кассетного исполнения, с технологической точки зрения, мало чем отличается от классической конструкции кондиционера. Явное отличие от классики заключается лишь в том, что кассетная сплит система использует внутренний модуль не настенного, но подпотолочного типа.

Всё остальное – фактическая аналогия классики, включая принцип работы, плюсы и минусы конструкции, особенности исполнения монтажных работ. В этой статье рассмотрим детально все особенности систем кассетной конфигурации, включая устройство, принцип работы, его преимущества и недостатки, а также тонкости установки оборудования.

Содержание статьи:

  • Устройство бытового кассетного кондиционера
    • Строение внешнего модуля
    • Особенности внутреннего блока
  • Как работает кассетная система?
  • Достоинства и недостатки оборудования
    • Основные преимущества кассетных моделей
    • Явные недостатки техники
  • Особенности установки кассетного кондиционера
  • Выводы и полезное видео по теме

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

  1. Внешний (уличный).
  2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых .

Блочный уличный модуль содержит внутри следующие компоненты:

  • компрессор;
  • конденсатор;
  • вентилятор;
  • элементы автоматики;
  • электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

  1. Воздухозаборную решетку.
  2. Фильтр грубой очистки.
  3. Фильтр ионизатор.
  4. Жесткую раму.
  5. Лицевую накладку.
  6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели — размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Как работает кассетная система?

Собственно, принцип действия классической системы кондиционирования здесь не меняется. Также используется хладагент из числа тех марок, что чаще всего применяются на практике. То есть, к примеру, хладагент R410A и подобные хладоны.

Процедура заправки фреоном кассетной сплит-системы ничем не отличается от такой же процедуры, выполняемой для других видов систем кондиционирования. Виды хладонов используются также аналогичные

Таким веществом заправляется контур системы при условии полноценной сборки кассетной установки, объединяющий наружный и внутренний модули. Рекомендуем ознакомиться с тонкостями самостоятельной .

После включения кассетной сплит-системы в работу, хладон циркулирует внутри контура за счёт работы компрессора. Его циркуляция приводит к охлаждению испарителя.

Через находящийся в корпусе кассеты внутреннего модуля испаритель, вентилятором протягивается воздух, который засасывается сквозь воздухозаборную решетку. Охлажденный испарителем, воздух подается на выход в боковые каналы, оснащенные жалюзи.

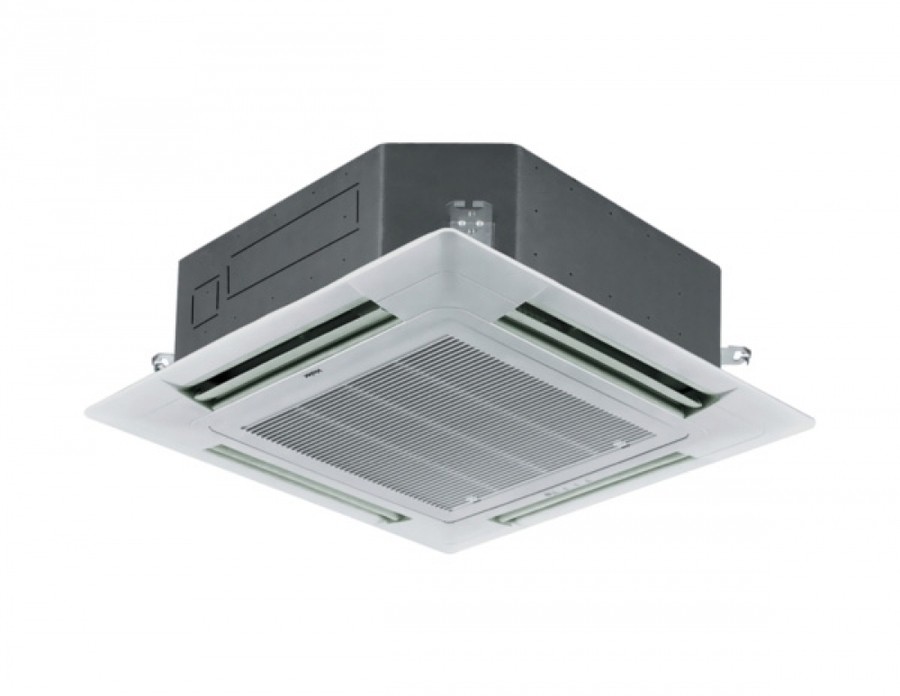

На картинке хорошо видны четыре канала выхода обработанного воздуха, расположение которых обеспечивает равномерное поступление потоков на территорию обслуживаемого помещения

Конструкция боковых каналов имеет характерное исполнение – загиб исходящей части примерно на 30-35 градусов. Поэтому исходящий из каналов кассеты охлажденный воздушный поток направляется не вертикально вниз, а в стороны.

Учитывая наличие выходов каналов по всем четырем сторонам распределительной панели, воздушный поток распределяется равномерно по четырем направлениям.

Достоинства и недостатки оборудования

Климатическая техника кассетного исполнения, как и классического, имеет свои плюсы и минусы. Которые рассмотрим подробнее далее.

Основные преимущества кассетных моделей

Явным преимуществом кассетных сплит-систем является равномерность воздушного распределения потока на площади помещения.

Причём этот преимущественный фактор напрямую связан с требованиями монтажа, согласно которым установка потолочной кассеты предусматривается исключительно в центральной части помещения.

Благодаря оптимальному размещению кассеты и такому же оптимальному распределению воздуха, удается более эффективно охлаждать помещения до требуемой температуры.

Ещё одно преимущество – архитектурная составляющая. Если классические сплит-системы, где используются настенные внутренние модули, создают реальные проблемы в плане организации дизайна, с кассетными модулями здесь проще.

Один из вариантов дизайна помещения, где проектом предусмотрена установка кассеты на потолке. Вполне привлекательное решение, исключающее видимую проводку каналов и кабелей питания

Более того, нередко встроенные в потолок кассеты становятся элементами дизайна, усиливающими привлекательность в целом. Особенно это отмечается в дизайне офисных и административных помещений.

Явные недостатки техники

Кассетным сплит-системам присущи и достаточно серьезные недостатки. Одним из таких ярко выраженных недостатков видятся монтажные ограничения. В частности, возможности установки техники только в местах с подвесным потолком.

При этом не каждая конструкция подвесного потолка может удовлетворять требованиям монтажа, так как необходим определенный зазор между настоящим и фальш-потолком.

Результат неплотного прилегания уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло жалюзи; 4 – корпус распределительной панели; 5 – уплотнение; 6 – охлажденный воздух; 7 – утечка охлажденного воздуха через неплотности

Недостатком таких систем может проявиться и некачественная изоляция между нижней стороной корпуса кассеты и распределительной панелью (рисунок выше). В этом случае охлажденный воздух проникает в подпотолочное пространство и конденсируется.

Как результат, отмечается эффект протечек и, как следствие, разрушение части конструкции подвесного потолка. Однако этот недостаток устраним технически – путем качественного изолирования.

Особенности установки кассетного кондиционера

Если рассматривать внешний модуль кассетной сплит-системы, каких-то особенностей, отличающих монтаж от стандарта классики, здесь не отмечается.

Совсем иное дело – внутренний кассетный модуль. В этом случае свои особенности, связанные с монтажом, обусловлены конструктивным исполнением блока.

Главные особенности монтажа кассетного модуля:

  • поверхность под установку кассеты строго горизонтальна;
  • зазор между явным и фальш-потолком не менее 350 мм;
  • конструкция потолка должна выдерживать 4-х кратный вес кассеты;
  • монтажная позиция соответствует требуемым расстояниям от преград.

Выполняя монтаж системы, следует учитывать расположение дверных проемов, нагревательных элементов, различных источников тепла.

Также установочную позицию следует согласовывать по точкам подвода питания, по возможностям подвода контурных трубопроводов и канала отвода конденсата.

Схема размещения кассеты на потолке, которой следует придерживаться, выполняя монтаж кассетного кондиционера. Отход от установленных параметров грозит существенно снизить качество работы аппарата

Кассету необходимо монтировать таким образом, чтобы исключить наличие объектов, препятствующих равномерному распределению воздуха.

Как правило, устанавливать кассетный модуль необходимо как можно ближе к центральной точке помещения. Установка выполняется при снятой распределительной панели и входящих в панельную сборку других компонентов.

Кассетный модуль устанавливается методом подвеса. Поэтому на основном потолке приходится монтировать подвесные металлические стержни.

На поверхности основного потолка высверливаются отверстия для четырех анкерных стержней. Предварительно размечается размер (стандартный) между стержнями по ширине и длине.

Схема подвеса кассеты: 1 – внутренний модуль кондиционера; 2 – уровень фальш-потолка; 3 – металлические опорные стержни с анкерами под крепление в бетонном потолке; 4 – бетонный потолок

На установленные стержни подвешивается кассетный модуль, выравнивается уровнем по горизонту и закрепляется. Соответственно, требуется отвести дренажную линию по всем правилам — под уклоном, без резких изгибов. А также и подвести трубки холодильного контура.

Только после выполнения этих работ собирается окружающая часть фальш-потолка и устанавливаются детали распределительной панели кассеты сплит-системы.

Помимо кассетной есть и другие виды потолочных систем кондиционирования. Чтобы подробнее ознакомиться с ними, переходите, пожалуйста, по следующей .

Выводы и полезное видео по теме

Видео-ролик о кассетных системах — просто, понятно и без лишних слов о строении техники, об эксплуатационных возможностях. Обо всём главном, что нужно знать потенциальному владельцу:



Бесшумный дизайн

Никто не хочет шумный кондиционер, поэтому потолочные кассеты — идеальный выбор. Эти устройства поставляются с большими вентиляторами, которые позволяют распределять больший объем воздушного потока с более низкой скоростью. Это помогает снизить уровень шума до минимума. На самом деле, шум от потолочных кассет составляет всего 38 дБА — чуть громче вашего шепота.

Comfort Control

Обработчики возвратного воздуха в потолочных кассетах оснащены датчиками возвратного воздуха. Датчики предназначены для отслеживания температуры воздуха в помещении, чтобы при необходимости устройство могло автоматически регулировать свои настройки. Таким образом, вы можете ожидать, что ваш потолочный кассетный блок будет поддерживать постоянную и равномерную температуру в помещении. Его вентиляционные отверстия также можно отрегулировать для направления воздушного потока туда, где это необходимо.

Улучшение качества воздуха в помещении

Потолочные кассетные воздушные фильтры легко доступны, что упрощает их очистку. Каждый месяц открывайте блок, вынимайте воздушный фильтр, мойте его и ставьте обратно. Это позволяет содержать воздушные фильтры в чистоте и свежести. Это, в свою очередь, позволяет эффективно улавливать грязь, пыльцу, перхоть и другие загрязнители воздуха.

Если вы можете легко поддерживать чистоту своих воздушных фильтров, вы можете быть уверены, что ваш кондиционер работает должным образом. Кроме того, вам не придется тратить больше денег на покупку новых фильтров. Потолочные кассетные воздушные фильтры также способны подавать свежий воздух с улицы во внутренние помещения. Всасывая свежий наружный воздух, он делает воздух в помещении более чистым и полезным для здоровья. Таким образом, он может предотвратить характерный запах сырости, который часто издают помещения с кондиционерами, когда циркулирует только воздух в помещении.

Потолочный кассетный воздушный фильтр также является мощным очистителем воздуха. Если вы выберете фотокаталитический фильтр очистки воздуха для своего устройства, у вас будет кондиционер, способный удалять вредные загрязнители воздуха и загрязняющие вещества из вашей внутренней среды. Таким образом, улучшается качество воздуха в помещении.

Позвоните сегодня: (908) 707-1776

Дистанционное управление

Кассетный потолочный кондиционер предлагает ряд опций, позволяющих лучше управлять устройством. С помощью пультов дистанционного управления кондиционерами вы можете настроить систему в соответствии со своими потребностями и предпочтениями. Таким образом, вы можете поддерживать свое окружение в наиболее подходящем для вас состоянии.

Вы также можете выбрать интеллектуальный контроллер — функцию дистанционного управления, которая позволяет вам управлять настройками, даже когда вы отсутствуете, например, на работе или в отпуске. Это отличная функция для обеспечения безопасности и комфорта в вашем доме. Когда вы вернетесь домой, в вашем доме будет именно та температура, которую вы хотите.

Прочие особенности

Хотя настенные кондиционеры имеют больше возможностей, чем потолочные кассеты, последние предлагают больше с точки зрения применения. Функции потолочной кассеты, конечно же, зависят от ее марки и модели. Если вам нужна какая-то конкретная функция, спросите, какой бренд или серия ее предлагает. Самые авторитетные из всех потолочных кассет производит компания Mitsubishi. Вот некоторые из наиболее распространенных функций, которые вы можете ожидать:

  • Компактный и легкий
  • Четырехсторонний выпуск кондиционированного воздуха
  • Современные стили и дизайны, подходящие для всех типов домашних интерьеров
  • Использует хладагент R410A, соединение, безопасное для озона и окружающей среды



Плюсы и минусы потолочных кассетных кондиционеров

Плюсы

Одним из самых поразительных преимуществ потолочных кассетных блоков является то, что они могут эффективно распределять кондиционированный воздух по всему замкнутому пространству. Мощные вентиляторы, которыми оснащены эти устройства, обеспечивают хорошую циркуляцию кондиционированного воздуха, особенно в больших помещениях. Другие типы кондиционеров не так эффективны.

Охлаждающие способности потолочной кассеты также весьма примечательны. Если он у вас установлен в большой комнате и вы хотите охлаждать комнату рядом с ним, вам даже не нужно устанавливать отдельный блок. Вы можете просто распределить холодный воздух в соседнее помещение через отводной воздуховод. Таким образом, вы можете охлаждать две комнаты, используя только один блок.

Если вас беспокоят громоздкие кондиционеры в вашем доме, потолочный кассетный блок — идеальный выбор. Поскольку он установлен на потолке, он максимально увеличивает пространство на полу и стенах. Внутренний кондиционер воздуха также установлен в потолке, что позволяет сохранить жилое пространство в помещении свободным.

Кроме того, потолочные кассеты также не остаются без внимания с точки зрения энергоэффективности. Их передовые технологии включают в себя такие функции, как программируемые термостаты и вентиляторы с регулируемой скоростью. Благодаря этим дополнительным функциям вы можете регулировать настройки температуры и поддерживать постоянную температуру без дополнительных затрат.

Ознакомьтесь с бесканальными системами отопления и охлаждения MitsubishiПозвоните, чтобы записаться на прием

Минусы

Хотя потолочные кассеты хорошо работают, они также имеют ограничения. Они, как правило, имеют более высокую цену и требуют времени для установки, что имеет место, если блоки будут установлены в больших зданиях. Компрессор устанавливается на открытом воздухе, что означает, что для работы потребуется более длинная кабелепроводная линия. Чтобы установка была выполнена правильно и безопасно, необходимо просверлить несколько отверстий.

Потолочные кассеты не рекомендуются для небольших помещений. Если вы предпочитаете этот тип кондиционера, у вас должно быть достаточно места на потолке для размещения внутреннего блока. Если пространство на потолке ограничено, вам, возможно, придется выбрать другую систему HVAC, которая может быть не такой энергоэффективной.



Как выбрать потолочную кассетную систему

Одной из лучших особенностей потолочной кассетной системы является то, что большая часть внутреннего блока остается скрытой в потолке. По сути, единственное, что видно, — это маленькая решетка радиатора. Это идеальный выбор, если вам нужна система с отличным покрытием, но едва заметная.

Потолочные кассеты популярны для офисных и торговых помещений, но их также рекомендуют для больших помещений. Благодаря своей конструкции и возможностям потолочный кассетный блок может равномерно и стабильно охлаждать большое пространство, позволяя избежать неприятных горячих и холодных точек. Он также выпускает кондиционированный воздух во всех четырех направлениях, поэтому холодный воздух равномерно распределяется по всему помещению.

Потолочные кассеты также настоятельно рекомендуются как наилучшая альтернатива для помещений, где нельзя установить другие типы систем кондиционирования. Эти кондиционеры являются энергосберегающими, позволяют лучше контролировать и обеспечивают отличную производительность, чтобы вы могли наслаждаться оптимизированным личным комфортом.

Узнайте больше о том, как работает система Ductless Запишитесь на бесплатную консультацию Mitsubishi



Что нужно знать об установке потолочного кассетного блока

Прежде чем устанавливать потолочный кассетный кондиционер, первое, что необходимо учитывать, — это пространство. Где вы его поместите? Сколько места доступно в вашем доме? Имеются ли приборы или компоненты конструкции, которые могут блокировать поток воздуха? Внутренний блок обычно имеет минимальные размеры 24″ x 24″. Стропила в большинстве домов обычно располагаются на расстоянии 16 дюймов друг от друга, что может затруднить установку. Если это препятствие в вашем случае, подумайте о настройке.

Размещение

Остальные компоненты потолочной кассеты устанавливаются над потолком. Эти компоненты будут подвешены с помощью стержней или тросов. Чтобы убедиться, что места достаточно, проверьте, есть ли у вас минимум 10-12 дюймов свободного пространства на потолке.

Потолочные кассеты также имеют встроенные подкачивающие насосы. Его основная функция заключается в удалении конденсата, образующегося в результате цикла охлаждения. Труба из ПВХ диаметром от 1″ до 1,25″ соединяет подкачивающий насос с внешним блоком.

Если в помещении, где вы собираетесь установить кассетный потолок, не было кондиционера, подумайте, есть ли у него теплоизоляция. Если нет, изолируйте. Это поможет предотвратить накопление конденсата на внешней стороне устройства. Конденсат приводит к тому, что вода собирается на полу или капает по стене, что может привести к повреждению или проблемам с плесенью и грибком.

Во избежание ошибочных показаний встроенного термостата убедитесь, что внутренний блок не установлен в месте, подверженном воздействию более высоких или низких температур. Если внутренний блок получает тепло, например, от близлежащего источника тепла, он может неправильно считывать температуру окружающей среды и вносить неправильные настройки в настройку.

Заключение

Когда вы будете готовы к установке потолочного кассетного кондиционера, обратитесь за консультацией к профессиональному специалисту по системам вентиляции и кондиционирования. Опытный специалист по системам вентиляции и кондиционирования поможет вам оценить ваши потребности и даст рекомендации по выбору правильной марки, модели, размера и марки кондиционера, который будет соответствовать вашим потребностям в комфорте, предпочтениям и бюджету.



Ознакомьтесь с одним из наших проектов по установке бесканальных систем

Практический пример: установка систем без воздуховодов Clark Mitsubishi в Севарене, штат Нью-Джерси

Позвоните в службу Skylands Energy, чтобы узнать больше о бесканальных системах ОВКВ
