LG A09AW1Оглавление:
Утилизация
Название каждой части
Подготовка перед началом работы
Выбор режимы работы
Дополнительные режимы и настройки
Очистка вашего кондиционера
Если вам кажется, что есть неисправность
Если кондиционер не будет использоваться в течение длительного времени
Место установки и электромонтажные работы
Меры предосторожности
Утилизация
Данное изделие изготовлено из сложных материалов, которые недопустимо выбрасывать с обычными отходами. Некоторые из них можно использовать повторно. Выясните, как правильно в вашем регионе утилизировать подобные предметы.

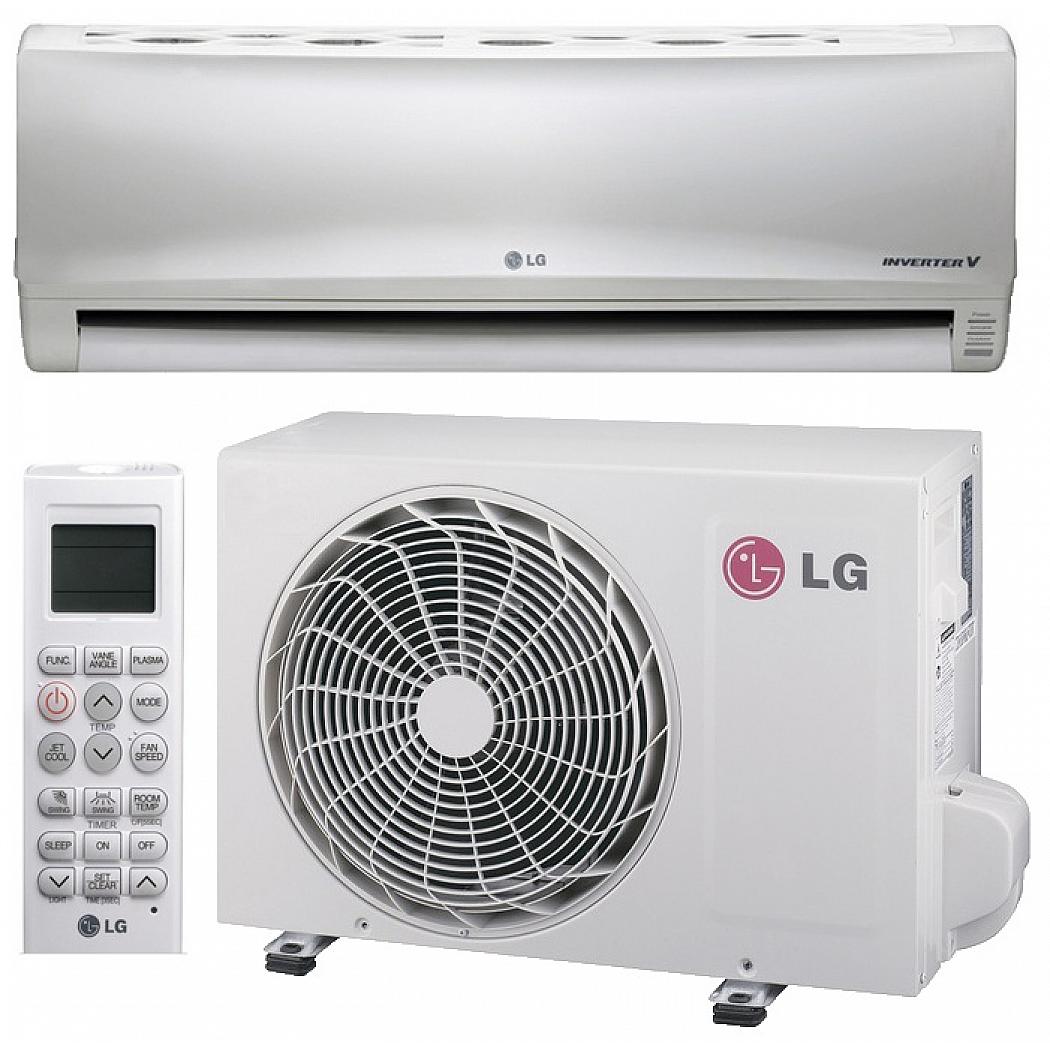

Название каждой части

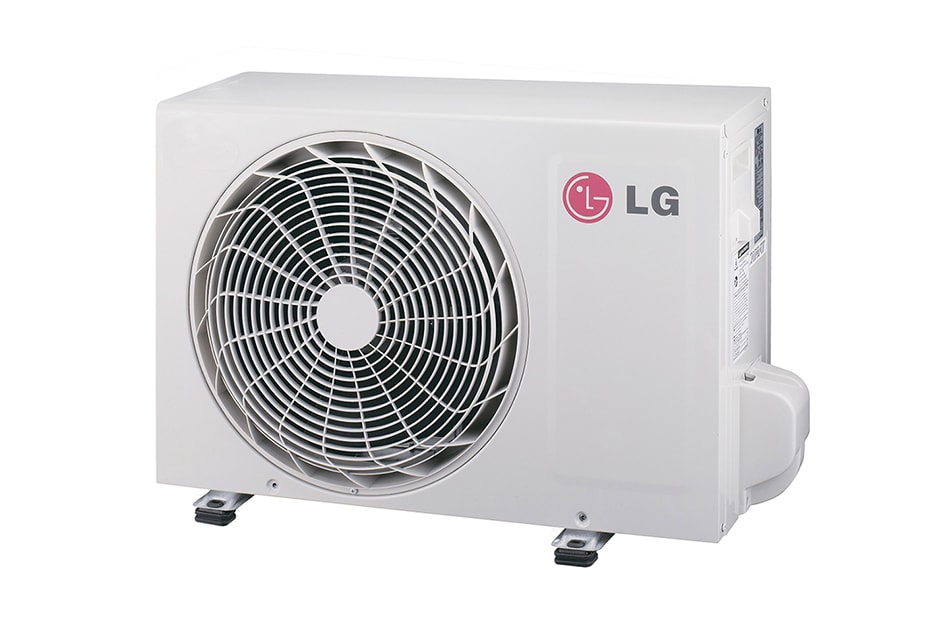

Внешний блок.
Название каждой части
Внешний блок

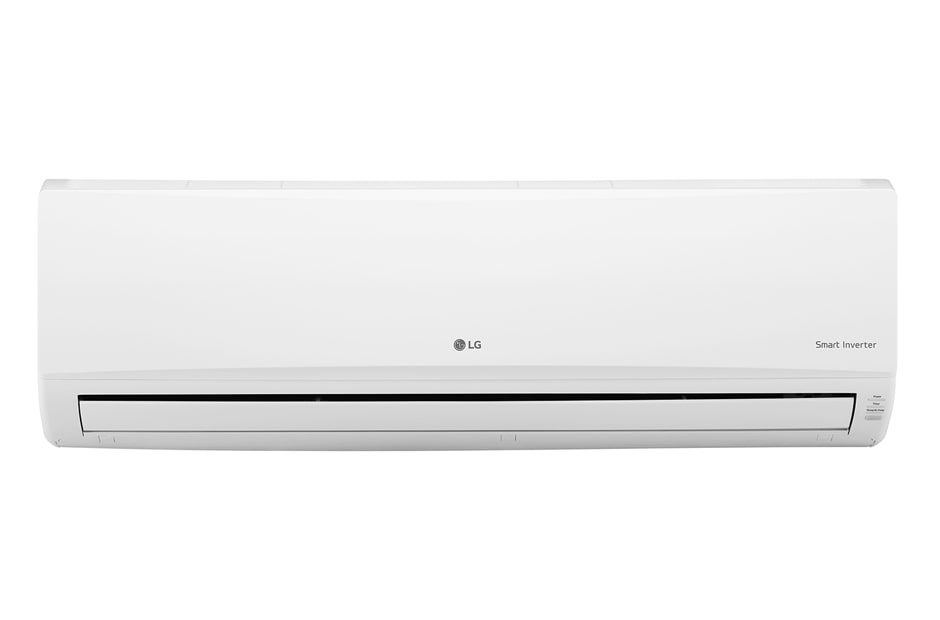

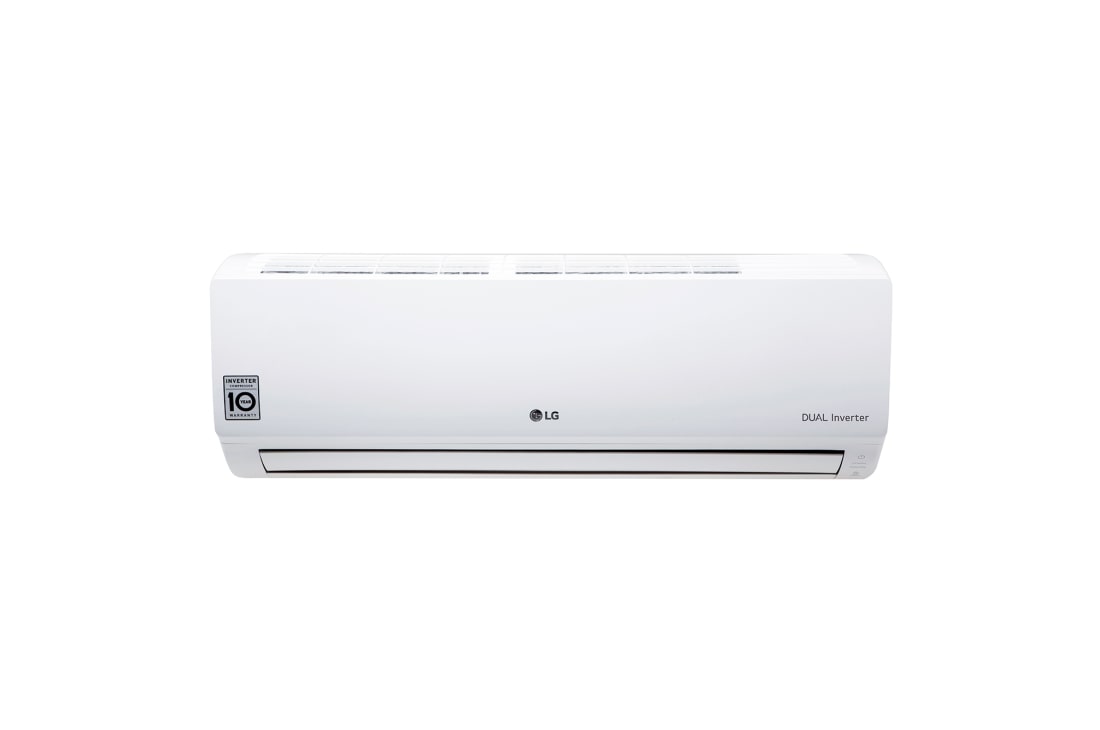

Внутренний блок
Уникальная особенность внутреннего блока данного кондиционера в том, что передняя панель внутреннего блока позволяет размещать на ней изображения и менять их.

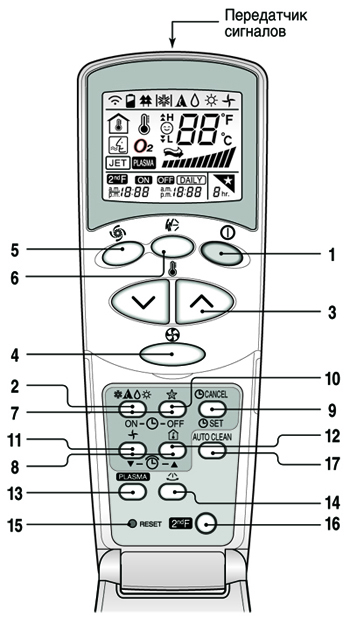

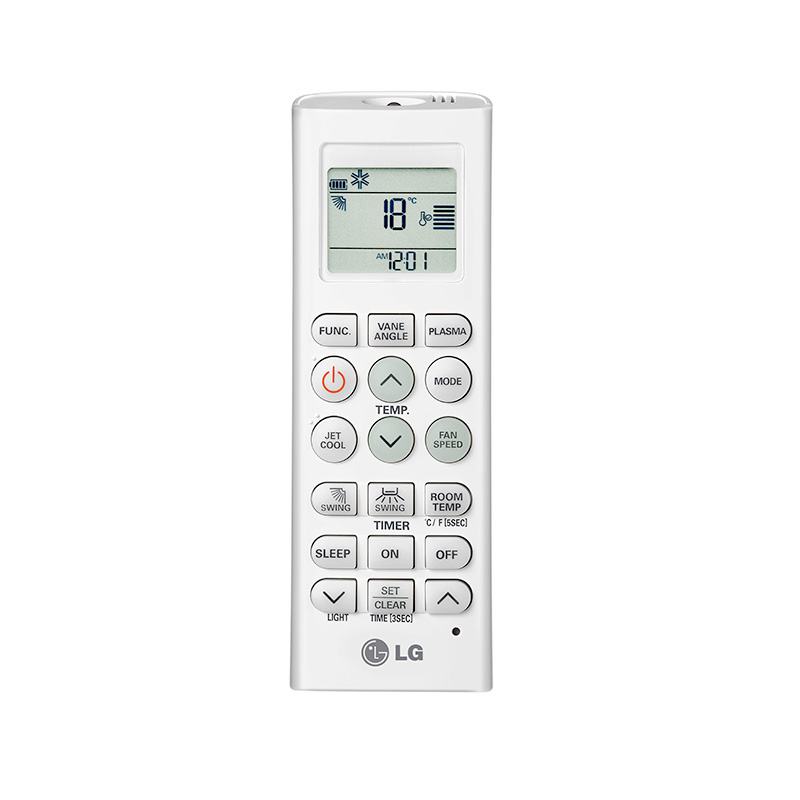

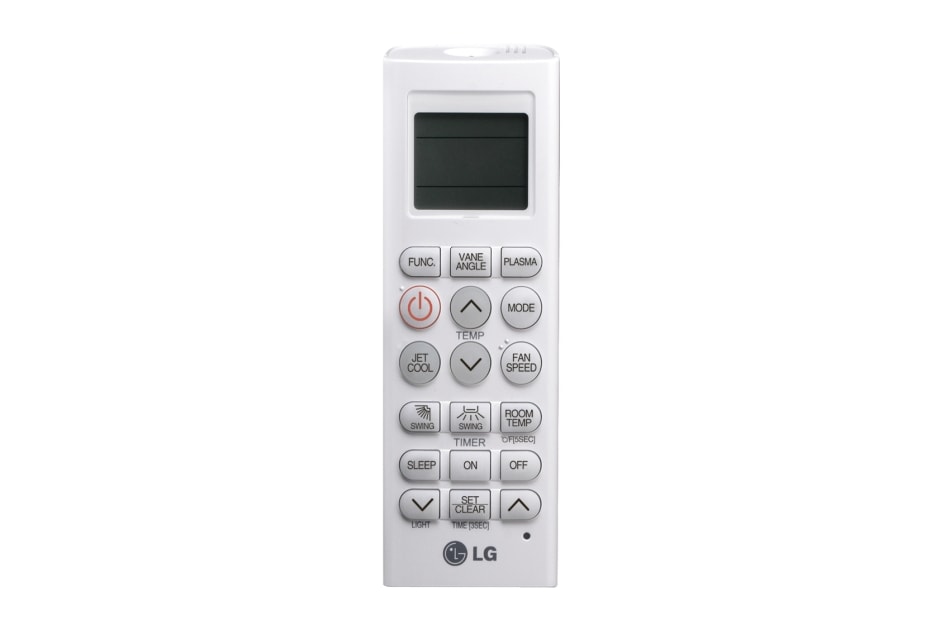

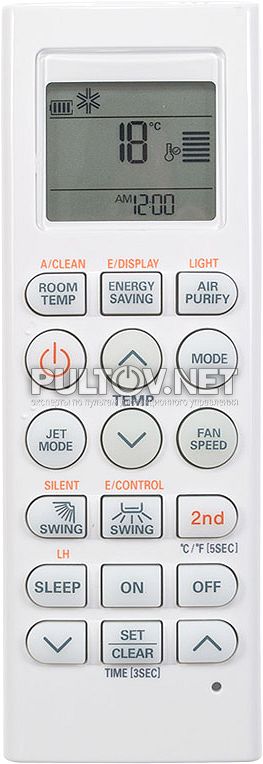

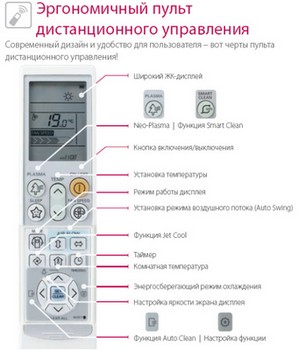

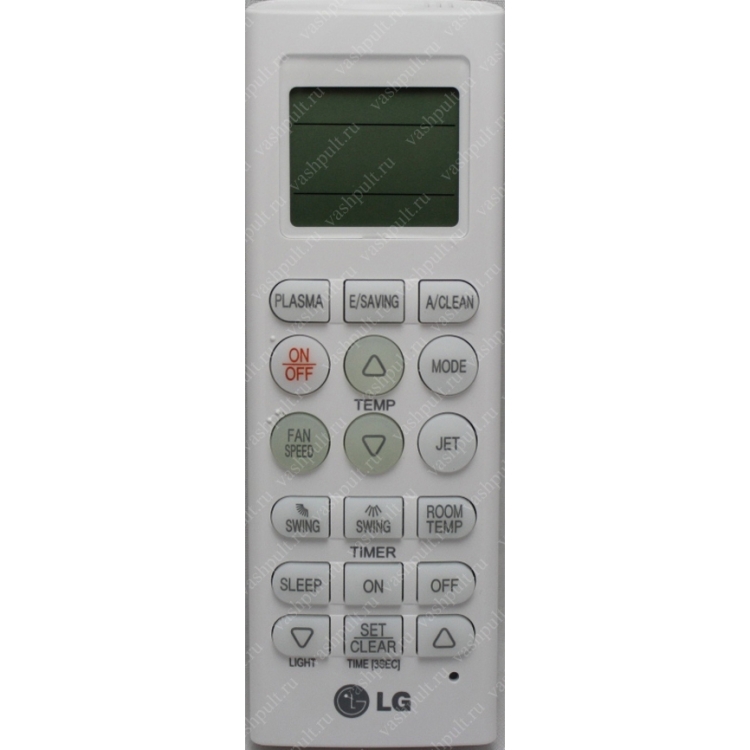

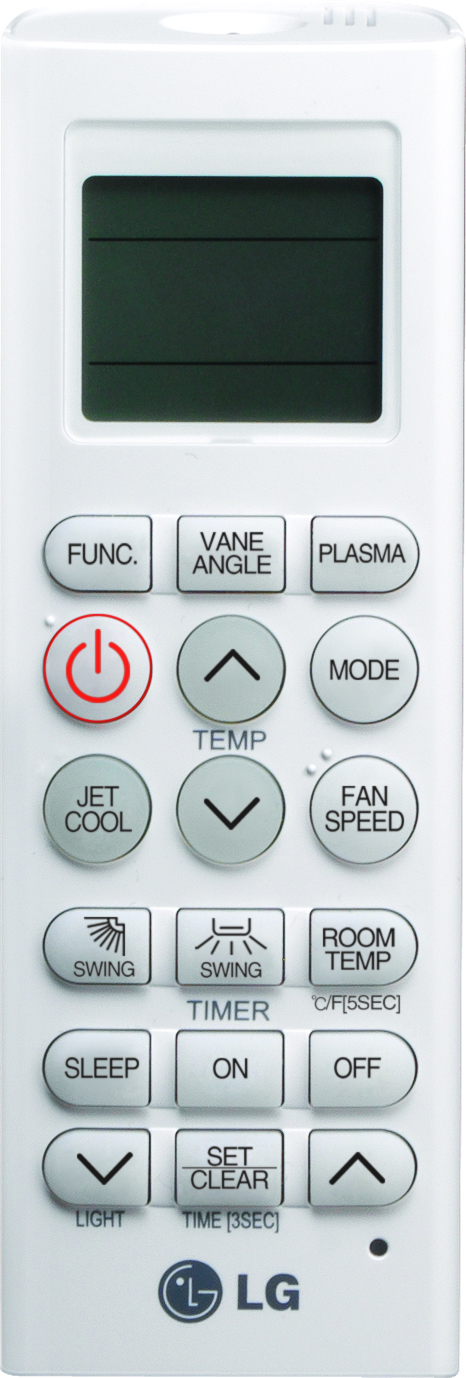

Пульт ДУ
1 — Кнопка для включения/отключения работы.
2 — Выбор режима работы.
3 — Установка желаемой температуры.
4 — Выбор мощности воздушного потока.
5 — Запуск режима мощного прогрева/охлаждения (нажатие включит один из указанных режимов и вентилятор на максимум).
6 — Кнопка для управления положением вертикальной заслонки.
7 — Включение/отключение таймера.
8 — Установка времени (при программировании таймера).
9 — Активация/отключение работы таймера.
10 — Установка режима «Сон».
11 — Включение режима «Вентиляция».
12 — Отображение температуры помещения.

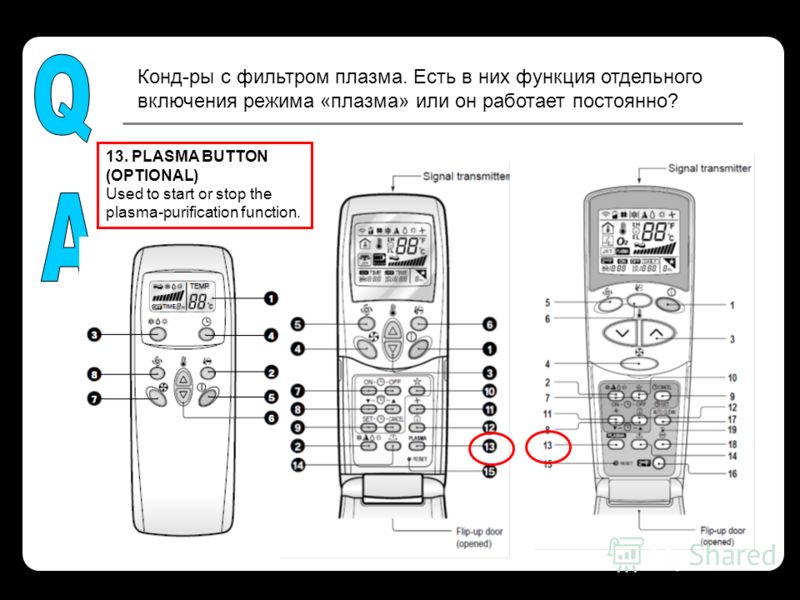

13 — Включение/отключение плазменного фильтра.
14 — Выбор горизонтального направления движения воздуха.
15 — Сброс параметров.
17 — Запуск функции автоочистки.
18 — Управление работой нагревателя (если он есть).
19 — Настройка яркости работы дисплея.
Подготовка перед началом работы
Убедитесь, что устройство подключено к отдельной розетке, имеется заземление. Установить элементы питания в пульт ДУ. Установить время. Проверьте, чтобы посторонние предметы не мешали движению воздуха около внешнего и внутреннего блоков.
После установки элементов питания в пульт, необходимо установить текущее время. Для этого нажмите кнопку RESET, затем укажите время и нажмите кнопку ВКЛЮЧИТЬ/ОТКЛЮЧИТЬ. После чего нужно нажать кнопку 2F и убедиться, что аналогичная надпись горит на экране. Далее, нажимая на кнопку установки времени задаем текущее время. Осле чего нажимаем на кнопку TIMER SET/CANCEL.

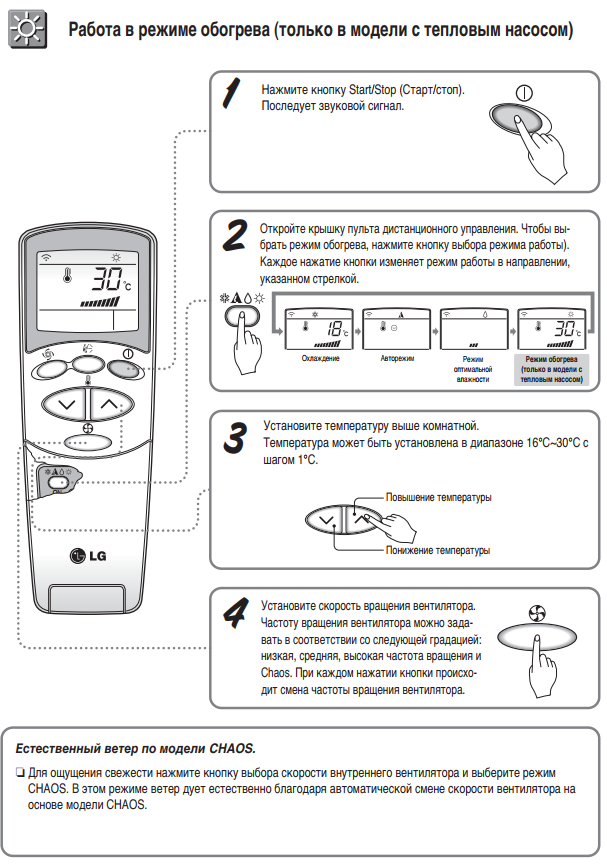

Выбор режимы работы
Нажав кнопку включения на пульте, включите кондиционер. Далее нажимая кнопку выбора режима работы вы сможете выбрать необходимый сейчас режим работы. Последовательно нажимая ее вы будете выбирать следующие режимы (Охлаждение-Автовыбор-Сушка-Нагрев). Выбрав нужный режим вы можете установить необходимую температуру. Выбор для режима нагрева возможен в диапазоне 16-30, для охлаждения 18-30 градусов.
После чего вы можете задать желаемый режим работы вентилятора из нескольких: CHAOS (создается ощущение легкого бриза) и четыре постоянных режима от слабого, до максимальной мощности.
Работая в режиме осушения (дегидратации) кондиционер обеспечивает снижение уровня влажности воздуха. Уровень желаемой температуры нельзя установить, поскольку устройство самостоятельно выбирает его, учитывая текущий выбор. В любом случае, кондиционер работает таким образом, чтобы снизив влажность минимально повлиять на температуру.
Дополнительные режимы и настройки
Режим быстрого нагрева/охлаждения. Когда температура в помещении слишком высока или наоборот, рекомендуется сначала включить кондиционер в режиме максимальной мощности. После включения он 30 минут (для охлаждения и 60 работает с максимальной теплоотдачей и вентиляцией.
Функция автоматического перезапуска — активирует работу кондиционера в том же режиме, в котором он работал до аварийного отключения питания сети.
Для максимальной очистки воздуха имеется фильтр Plasma. Он может быть запущен в любом режиме работы кондиционера нажатием на кнопку Plasma на пульте ДУ.

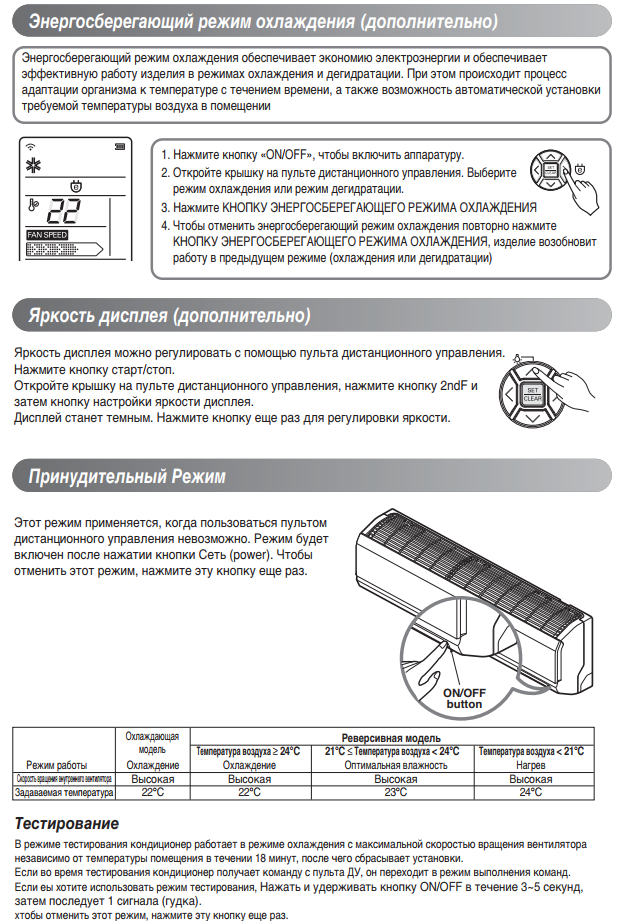

Функция «Экономия энергии», позволяет перевести устройство в экономичный режим работы, во время которого работает тише и потребляет меньше электроэнергии.
Принудительный режим — при отсутствии пульта ДУ можно включить работу кондиционера нажатием на кнопку, расположенную на внутреннем блоке. Последовательно нажимая на нее можно включить режим охлаждения и отключить кондиционер.
Запуск таймера. Проверьте правильность установленного времени на пульте ДУ. Нажав на на пульте ДУ кнопку запуска второй функции (2F) и включите таймер нажав на ON/OFF TIMER. Установите время срабатывания таймера с помощью кнопок установки времени. Не забудьте, что все время пока вы управляете кондиционером с помощью пульта окошко приема команд и пульт должны быть в пределах видимости.
Чтобы отключить таймер: проверьте, чтобы кнопка 2F не была задействована и нажмите на кнопку TIMER CANCEL. После чего должны погаснуть изображение таймера на кондиционере и дисплее.
СОВЕТЫ:
• Не стоит переохлаждать помещение. Это вредно для здоровья и неоправдано увеличивает расход электроэнергии.
• Закройте шторы или жалюзи, если работает кондиционер. Не допускайте попадание солнечного света в помещение с работающим кондиционером.
• Контролируйте направление вертикальной заслонки, чтобы температура воздуха в помещении была равномерно распределена.
• Следите за тем, чтобы окна и двери были плотно закрыты. Иначе холодный воздух будет покидать помещение.
• Регулярно очищайте воздушный фильтр. Забитый фильтр ослабляет интенсивность движения воздуха и повышает расход на электроэнергию.
• Чтобы быстро охладить помещение в начале работы применяйте режим с увеличенной скоростью работы вентилятора.

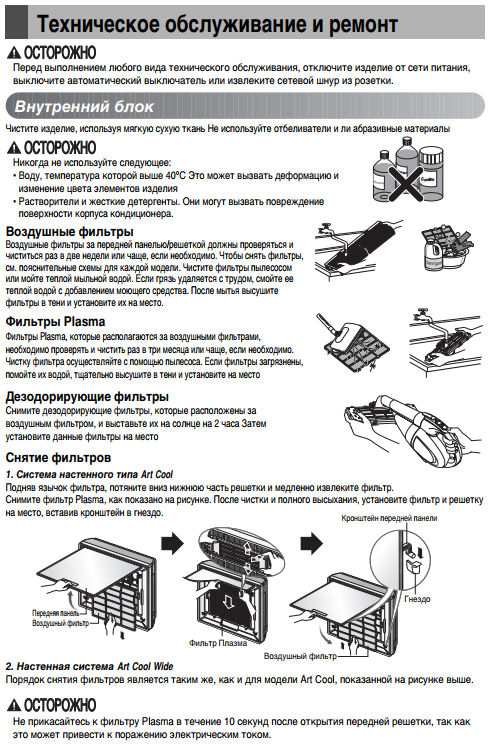

Очистка вашего кондиционера
Выбирайте себе устойчивую основу, на которой будете стоять. Не забудьте выключить вилку из розетки перед началом очистки. Не применяйте воду горячее 40 градусов, бензин, абразивные моющие средства — это может повредить внешний вид пластика.
За передней панелью находятся воздушные фильтры. Их необходимо проверять и при необходимости чистить один раз в неделю. Чтобы удалить грязь можно использовать пылесос, в тех случаях, когда она плохо удаляется можно мыть фильтр в теплой воде с добавлением жидкого моющего средства.
Фильтры PLASMA необходимо проверять не реже одного раза в три месяца. Чистку можно производить с помощью пылесоса, либо отмыть водой. Их тоже нельзя сушить на солнце. Не прикасайтесь к данному фильтру первые 10 секунд после отключения кондиционера.
Дезодорирующие фильтры нужно снять, просушить на солнце 2 часа и поставить на место.
Периодически осматривайте внешний блок кондиционера и при появлении загрязнения удаляйте его, для чего можно вызвать сотрудника соответствующей компании.
Если вам кажется, что есть неисправность
Кондиционер не работает. Проверьте, подключен ли он к сети питания, не перегорел ли автоматический выключатель. Также возможно что в сети отсутствует питание или слишком высокое напряжение (во втором случае сработает защита кондиционера)
Кондиционер не охлаждает надлежащим образом. Проверьте, чтобы не было препятствий на пути воздуха около внешнего и внутреннего блоков. Воздушный фильтр должен быть чист.
ОБЯЗАТЕЛЬНО обратитесь в сервисный центр если:
• появился запах гари, сильный шум в работе. Немедленно отключите устройство и отсоедините вилку от розетки;
• сетевой шнур или вилка горячий, видно его повреждение;
• при запуске самодиагностики появляется код неисправности;
• происходит утечка воды из внутреннего блока;
• обнаруживаются сбои в работе автоматического выключателя.
Если кондиционер не будет использоваться в течение длительного времени
В конце сезона кондиционер нужно подготовить к отключению. Для чего:
• произведите очистку фильтров;
• включите на 1-2 часа режим прогревания, чтобы полностью высушить внутренний блок изнутри;
• отключите кондиционер с помощью пульта ДУ;
• извлеките элементы питания из пульта ДУ;
• отключите вилку от сети питания.
Перед включением после долгого простоя.
• Проверьте, чтобы не было преград для движения воздуха около внешнего и внутреннего блоков;
• установите элементы питания в пульт ДУ;
• установите время;
• подключите вилку в сеть.
Место установки и электромонтажные работы
Установку кондиционера должны производить сертифицированные специалисты. Убедитесь, что в месте предполагаемого монтажа не будет препятствий для движения воздуха, шум работы внешнего блока не будет мешать живущим рядом и есть возможность отвести конденсат от внешнего блока.
Меры предосторожности
Применяйте вилку сетевую и розетку с заземлением. Не подключайте кондиционер к розетке более низкого номинала. Не используйте удлинитель — подключайте напрямую к розетке. Не используйте поврежденные вилку и сетевой шнур. Манипуляции с сетевым шнуром и вилкой должны проводиться сухими руками.
Не становитесь сами и не ставьте тяжелые и твердые предметы на шнур питания.
Запрещается разбирать, ремонтировать, модифицировать устройство самостоятельно. Для любых ремонтных работ нужно пригласить специалиста.
Убедитесь, что стойки для монтажа исправны и целы. Должна быть обеспечена надежная фиксация наружного блока во избежание его падения.
Не ставьте на внешний и внутренний блоки предметы, особенно с водой (например, ваза с водой).
Не вставляйте пальцы и любые другие предметы в технологические отверстия кондиционера. Вентилятор работает на высоких оборотах, что может привести к получению травмы.
Если кондиционер перестал охлаждать или нагревать это может означать утечку хладагента. В этом случае, необходимо вызвать специалистов по ремонту.
Не стойте на пути потока холодного воздуха, это может повредить вашему здоровью.
Инструкции на Кондиционеры бытовые LG
Бытовые сплит-системы CA12AWR, CA09AWR
Бытовые сплит-системы СS09AQ
Бытовые сплит-системы S18AHQ
Бытовые сплит-системы S09AQU, S12AQU
Бытовые сплит-системы G12LH, S18LHP
Бытовые сплит-системы E09SQU, E12SQU
Бытовые сплит-системы A18LHB
Бытовые сплит-системы A07LHB, A09LHB
Бытовые сплит-системы C07LHB
Мульти сплит-системы CV09, CV12, CV18, CV24
Мульти сплит-системы MC07AH
Мульти сплит-системы MA12Ah2, MA09Ah2, MultiFIndoor
Мульти сплит-системы MS07AH, MS05AH
Мульти сплит-системы PTEGM0
Мульти сплит-системы MT06~08AH, MT09~11AH
Мульти сплит-системы MS05~24SQ, MS07~24AQ, MS07~24AW, MU3M21, MU4M25, MU4M27, MU5M30, MultiFDXIndoor
Мультизональные VRF системы ARNU09GTJA2
Кондиционер настенного типа
Кондиционер комнатный
Кондиционеры серии LB-D HL/CL, LB-F HL/CL, LB-E HL/CL
Кондиционеры серии LB-D1861HL/CL, LB-D1863HL/CL, LB-D2461HL/CL, LB-D2463HL/CL, LB-F3061HL, LB-F3063HL, LB-F3661HL/CL, LB-F3663HL/CL, LB-F3681HL/CL, LB-F3683HL/CL, LB-F4261HL, LB-F4263HL, LB-E4881HL/CL, LB-E4883HL/CL, LB-E6081HL/CL, LB-E6083HL/CL. Инструкция по монтажу и эксплуатации.отзывы, инструкции к пульту управления
Содержание статьи:
Выпуск в 1958 году первого холодильника, который был назван Gold Star, ознаменовал начало развития корейской компании LG. И сегодня она продолжает развиваться, став приверженцем инновационных технологий и наладив производство не только встраиваемой бытовой техники, но и линейки «умных» устройств, имеющих выход в глобальную сеть. Но такие проводные устройства доступны пока не всем, поэтому компания LG производит технику и для массового потребителя, доступную по цене, но не менее качественную.
Представляем обзор климатической техники ЛДЖИ, краткое описание ее видов, условий и особенностей эксплуатации, основных технических характеристик и преимуществ.
Классификация модельного ряда
На отечественном рынке техника компании ЛЖ, которую собирают в Корее, представлена в достаточно широком ассортименте, ее высокая популярность связана с тем, что кондиционеры данной торговой марки признаны лучшими в средней ценовой категории, обладают отменными функциональными возможностями, их отличает высокое качество сборки и бесперебойная работа на протяжении всего времени использования. А большой выбор цветовых расцветок и дизайнерских решений позволяют подобрать систему кондиционирования под любой стиль интерьера комнаты и сделать ее дизайнерским украшением помещения.
Модельный ряд кондиционеров ЛЖИ не ограничивается выбором цветовой гаммы корпуса и стилем его оформления, но и разнообразием видов самих систем кондиционирования и вентиляции воздуха в помещении. Так, кондиционеры LG классифицируются на:
- мультизональные системы VRF и VRV – климатические реверсивные комплексы, предназначенные для установки в помещениях больших размеров. Работают ВРВ устройства одновременно на охлаждение и обогрев воздуха, отличаются высоким уровнем энергосбережения, простотой в установке и управлении, высокой энергоэффективностью, экологичностью, низким уровнем шума. Внешний блок таких кондиционеров имеет настенный и оконный тип установки;
- полупромышленные сплит системы – высокопроизводительное оборудование, которое обеспечивает максимально точное соблюдение заданных параметров воздуха в помещениях большой длины, поэтому подходит для постоянного и временного применения в офисных помещениях, торговых залах, кафе, ресторанах. Они представлены в двух вариациях: стандартные и инверторные кондиционеры, которые в одинаковой степени характеризуются надежностью, компактностью и экологичностью. Наличие инвертора позволяет наладить кондиционирование воздуха в автоматическом или полуавтоматическом режиме, снизить уровень шума и энергозатраты от использования таких устройств;
- мульти-сплит системы – это универсальные канальные кондиционеры, которые монтируется на стену. Но главное отличие мультисплит систем от традиционных кондиционеров состоит в том, что они имеют несколько внутренних блоков и один наружный, мощности которого хватает, чтобы выделять тепло, охлаждать и вентилировать воздуха в разных помещениях и при разных условиях эксплуатации;
- домашние сплит системы для поддержания оптимальной температуры в помещении и одновременного очищения воздуха в нем. Бытовая сплит-система lg имеет ионизатор воздуха, антибактериальный фильтр, функцию автоочистки, управление воздушным потоком, что в комплексе обеспечивает обогрев квартиры комфортный микроклимат в доме 24 часа в сутки. Подразделяются комнатные модели на напольные, настенные и потолочные кондиционеры бытового назначения. Причем мобильные напольные кондиционеры – моноблочные и потребляют меньше электроэнергии;
- промышленные холодильные машины, колонные или прецизионные кондиционеры кассетного типа для обустройства тепловой трассы – энергоэффективные модели, которые обладают высокой производительностью и способны решать задачи по созданию оптимального температурного режима, микроклимата и ионизации воздуха в зданиях разного назначения. Поэтому установка кондиционера lg данного типа, соответственно, пользуется спросом на промышленных предприятиях. Их внутренние блоки кассетного типа с системой потолочного или форточного монтажа;
- кондиционеры-картины со сменной передней плазменной панелью плоского внутреннего блока, уникальный дизайн и малый размер которых позволяет использовать устройство в качестве детали интерьера. Могут иметь зеркальную панель.
Общей чертой всех видов систем кондиционирования LG является то, что в них используются только экологичный и безопасный для человека фреон и технологии, которые снижают уровень шума от работающих устройств.
Подбор модели кондиционера зависит от его вида, технических возможностей, функционала, внешнего вида и площади помещения, в котором он будет установлен.
Особенности кондиционеров LG
MULTI фильтр 3M
Системы для кондиционирования и вентиляции воздуха данного бренда технологически продуманы, имеют стильный дизайн, тонкий и плоский внутренний блок, высокую производительность и длительный срок службы. Они работают бесшумно и очищают воздух от пыли, аллергенов и микроорганизмов. А наличие инвертора позволяет улучшить управление работой кондиционера и точнее поддерживать заданную температуру.
К другим особенностям кондиционеров LG относятся:
- вентилятор большего диаметра и с наклонными лопастями, что снижает сопротивление воздуха;
- прочная монтажная пластина;
- привод вентилятора на неодимовом магните, который производит и усиливает крутящий момент и повышает мощность агрегата;
- ионизатор воздуха, принцип работы которого позволяет максимально очистить воздух в помещении;
- функция автоочистки. После окончания работы в режиме охлаждения капельки конденсата удаляются из трубок и крышки посредством вращения вентилятора;
- наличие MULTI фильтра «Плазма» для эффективной борьбы с пылью, вирусами, бактериями и аллергенами;
- защита от перепадов электрического напряжения;
- режим форсированного охлаждения, который позволяет за короткое время сделать прохладным воздух во всем помещении;
- таймер и функция «ночной режим».
Этими функциями обладают все современные модели кондиционеров LG, что делает их привлекательными и востребованными среди разных пользователей.
Для наглядности сравним технические характеристики и функционал трех наиболее популярных моделей кондиционеров LG.
Модель, серийный номер | lg 7 | lg 09 | lg 12 |
Площадь помещения | 20 м2 | 25 м2 | 35 м2 |
Тип компрессора | инвертор | инвертор | инвертор |
Потребляемая мощность (обогрев/охлаждение) | 860/740 кВт | 900/840 кВт | 1,24/1,37 кВт |
Производительность на холод | 2,3 кВт | 2,58 кВт | 3,66 кВт |
Производительность на тепло | 2,5 кВт | 2,73 кВт | 3,87 кВт |
Уровень шума внутреннего блока | 39 дБ | 28 дБ | 41 дБ |
Фильтры | антиаллергенный, антивирусный | антиаллергенный, антивирусный, тройной фильтр, фильтр Plasma | антиаллергенный, антивирусный, тройной фильтр, фильтр Plasma |
Удаление влаги | 1,1 л/ч | 1,2 л/ч | 1,5 л/ч |
Зимний комплект | есть | есть | есть |
Исходя из этих данных, можно подобрать подходящий кондиционер, удовлетворяющий всем требованиям. Ознакомится с техническими характеристиками и режимами работы можно в руководстве по эксплуатации, которое идет в комплекте с каждым кондиционером.

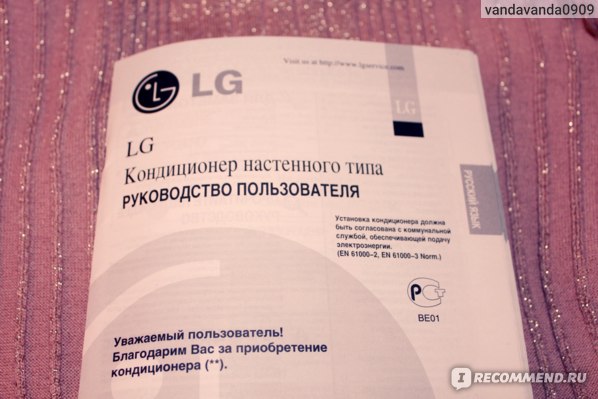

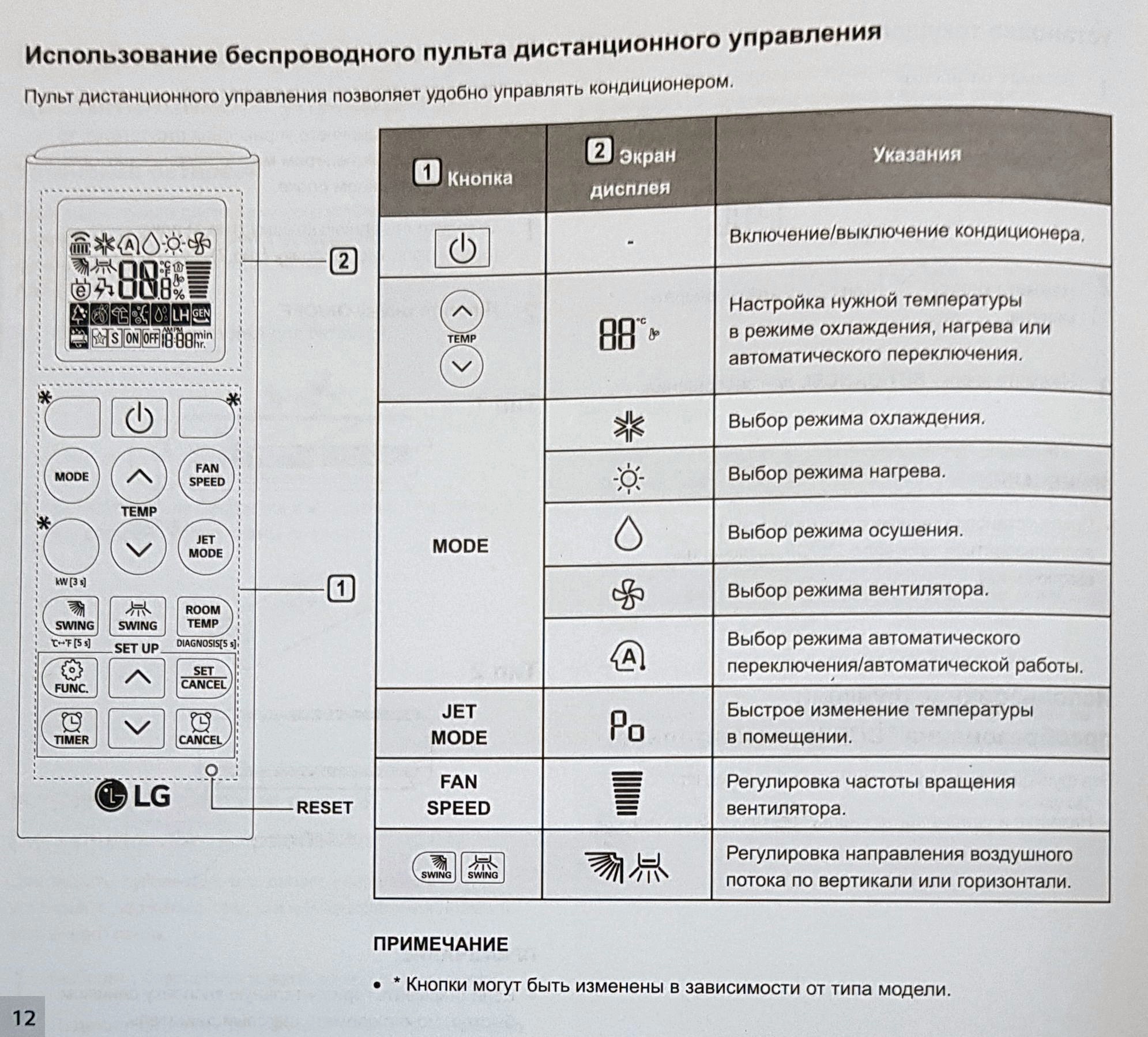

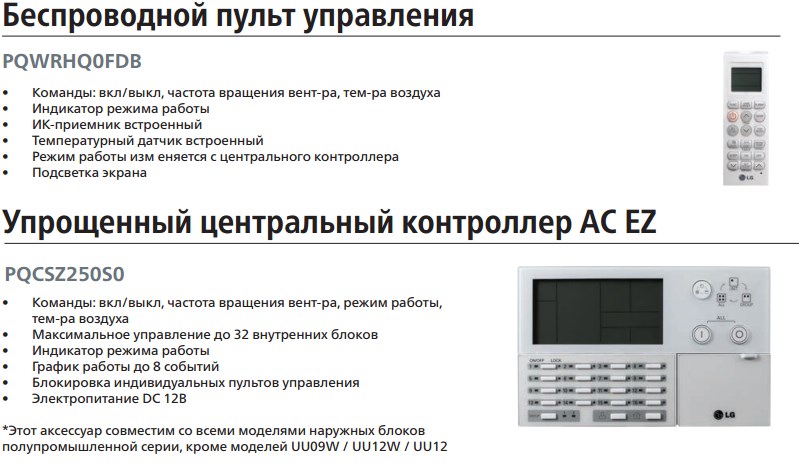

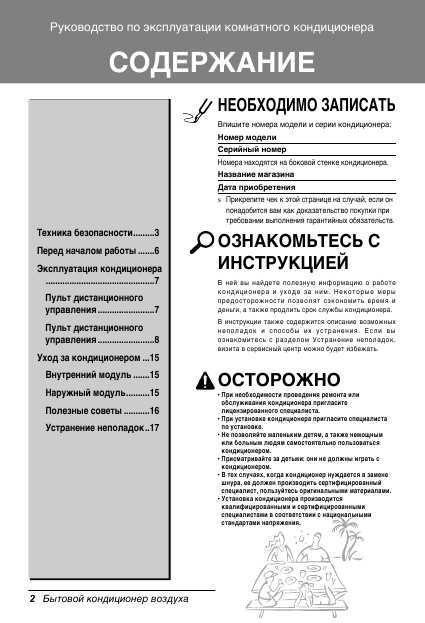

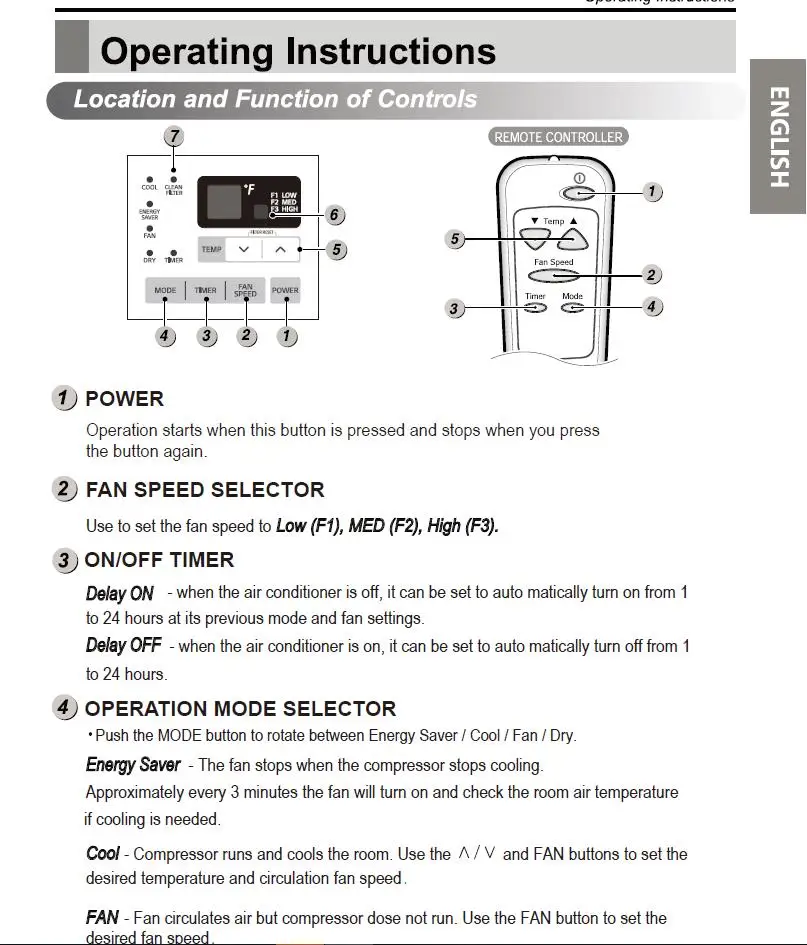

Инструкции к пульту управления и кондиционерам LG

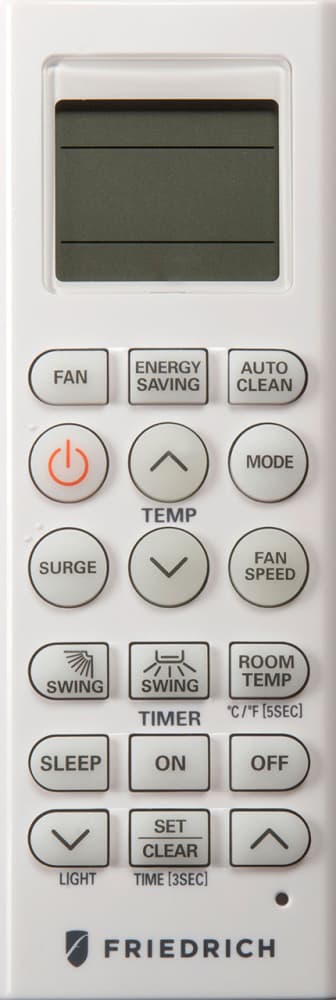

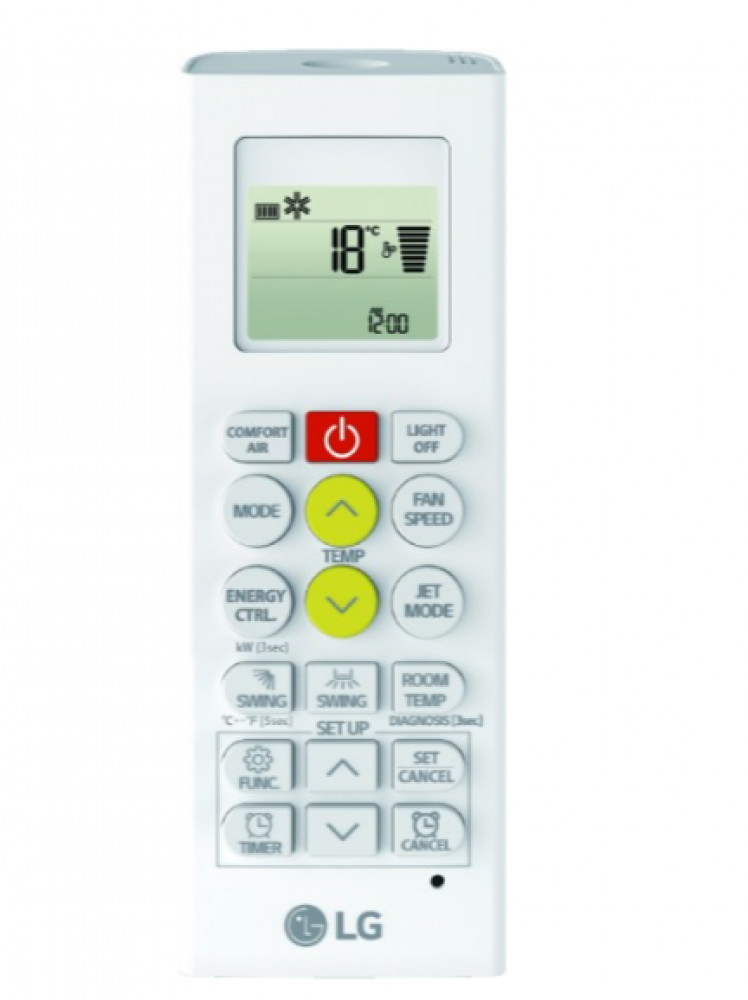

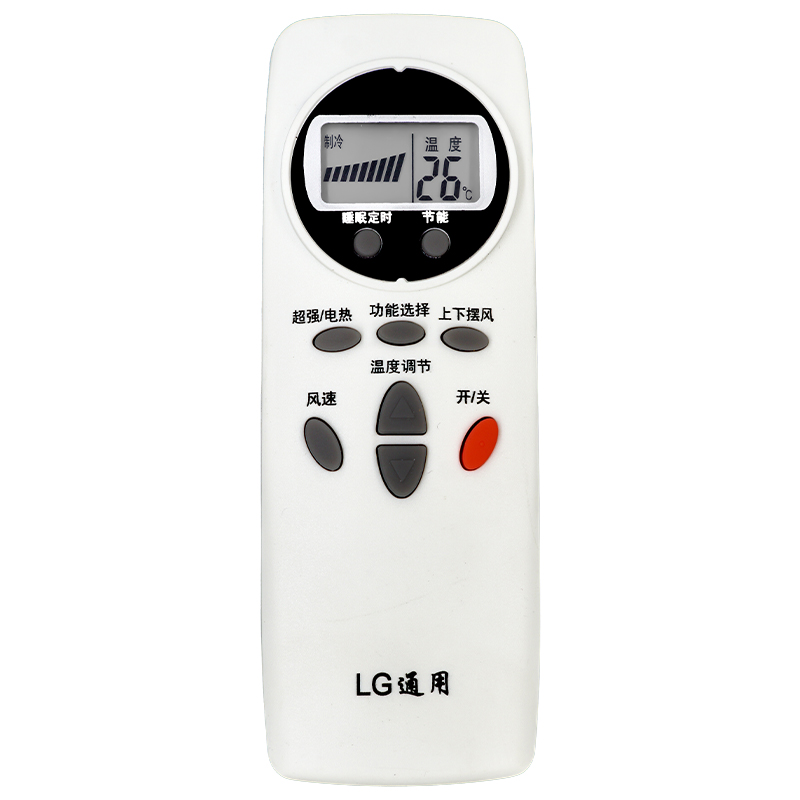

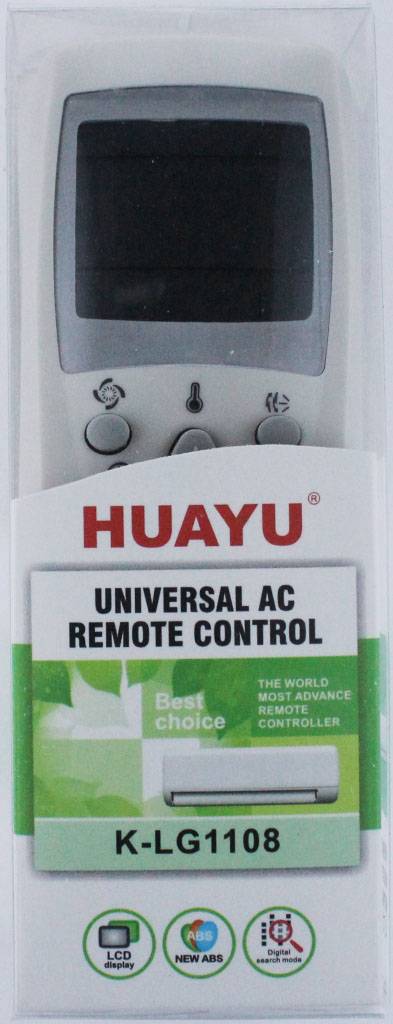

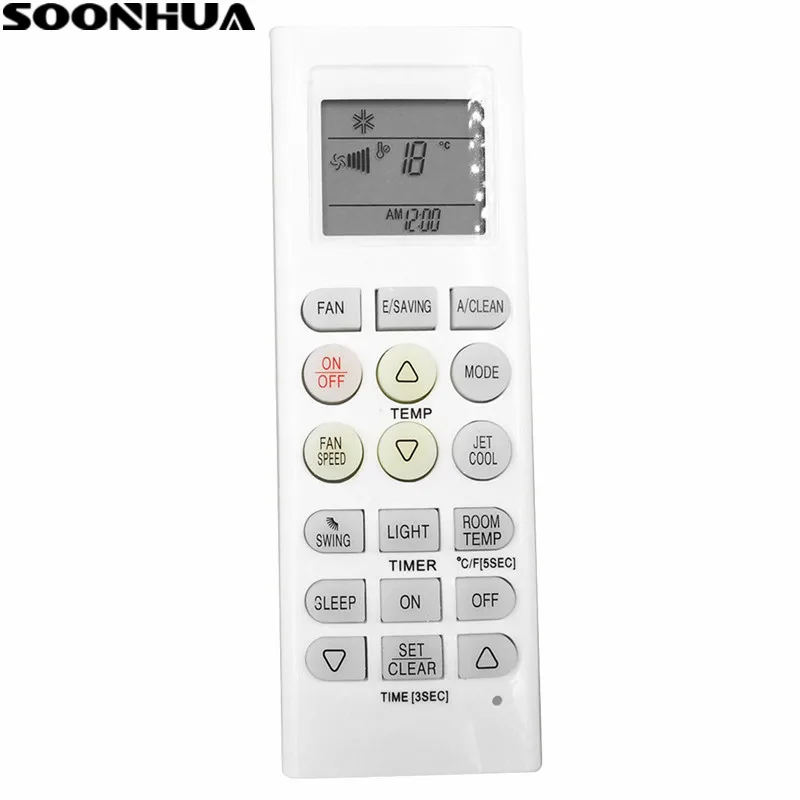

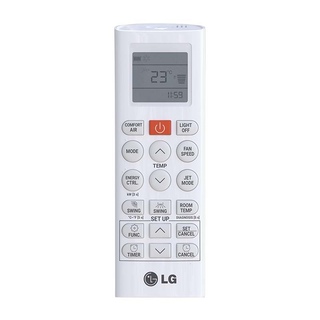

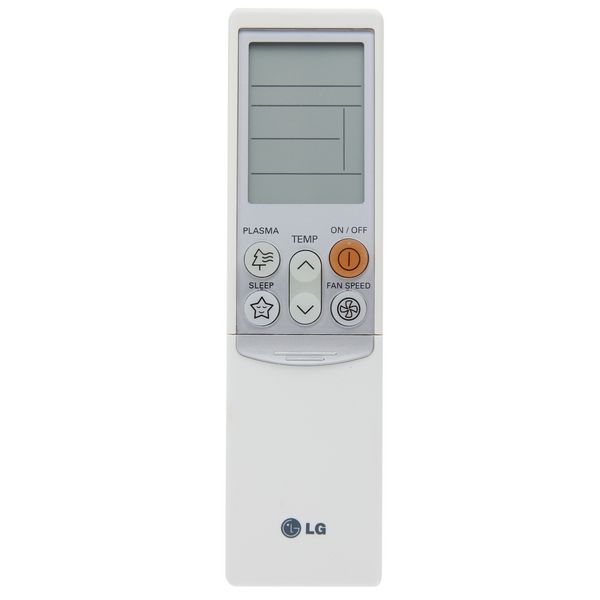

Пульт для кондиционера lg идет в комплекте со всеми моделями и работает на батарейках. Его кнопки упрощают управление работой устройства и позволяют настраивать основные рабочие режимы под потребности пользователя. Как пользоваться пультом описывает инструкция к кондиционерам lg.
В ней содержится также информация о серии устройства, копия сертификата качества, паспорт, гарантия, схемы подключения и адреса ближайших сервисов, для того чтобы покупатель знал о местах технического обслуживания и ремонта кондиционеров. Кроме того в инструкции описывается, как подключить устройство, как запустить двигатель, проверить работает ли инвертор или дисплей, как быстро холодит и греет кондиционер, как быстро поворачивается крыльчатка для распределения горячего воздуха и т. д.
Использование пульта и настройка основных режимов кондиционера понятны на интуитивном уровне, но лучше узнать правила пользования им и ознакомиться с инструкцией по его применению.
Коды ошибок кондиционеров LG
При выходе из строя какого-либо элемента конструкции климатического оборудования, при некорректном использовании или неправильном монтаже на дисплее устройства высвечиваются коды ошибок кондиционеров lg, расшифровка которых представлена в инструкции по его эксплуатации.
В случае если на дисплее появились коды ошибок, необходимо выключить устройство от сети, почистить, определить неисправность, включить и, если индикация не исчезла, обратиться в сервис для консультации. Часто достаточно чистки или заправки устройства, но если неисправно работает конденсатор, течет фреон или стучит клапан, то требуется не просто дозаправка или чистка фильтра, а замена запчасти с разборкой панели или даже замена платы. Для этого необходимо сделать ремонт кондиционера lg. В таких случаях устройство лучше не включать и самому не разбирать.
Ни в коем случае не пытайтесь самостоятельно устранить неполадки в работе кондиционера LG, для устранения которой требуется демонтаж устройства и разборка его задней панели. Но помните, демонтировать и открывать кондиционер может только специалист.
Отзывы пользователей
Пользователи кондиционерами LG утверждают, что эти устройства работают исправно и высококачественно много лет, комфортабельно управляются и не требуют обращения в сервисный центр для ремонта. Об этом говорится в отзывах:
- «Выбирали кондиционер под общий стиль помещения, остановились на LG CA09RWK. Он может ионизировать, охлаждать, нагревать и очищать воздух. Имеется автонастройка режимов работы и зимний комплект. Единственный недостаток – высокая стоимость».
- «Покупал кондиционер в зал 21 кв. м. При жаре 40 градусов справляется без особых усилий – это уже означает, что он супер! При работе пластик не трещит, не звенит и не пахнет. Тихий, имеет ионизатор воздуха, удобные и понятные настройки. Из недостатков: скорость потока воздуха в авторежиме не регулируется, потребовалось обустройство отдельной розетки, а также удивило, сколько стоит данный агрегат.»
- «При покупке кондиционера выбор пал на LG A09AW1, ведь его значок обозначает качество и стиль. В интерьер вписывается гармонично, работает бесшумно, имеет пакет дополнительного функционала и голосовое управление, охлаждает и обогревает быстро, поток воздуха распределяется равномерно. Но под углом практически не ловит сигналы пульта, да и запасные части в случае поломки придется ждать долго.»
Модели кондиционеров | Скачать |
Поиск неисправностей сплит систем | |
AMNW07GTRA0(LMCN077HV) | |
AMNW09GDER1(LMAN095HVT) AMNW12GDER1(LMAN125HVT) | |
AMNW18GD8R1(LMAN185HVT) | |
AMNW12GTRA0(LMCN125HV) AMNW18GTQA0(LMCN185HV) | |
General Wall Mounted-Inverter Type | |
LSN092CE(ASNC0914DH0)/LSN092HE(ASNH091E1H0) LSU092CE(ASUC0914DH0)/LSU092HE(ASUH091E1H0) LSN122CE(ASNC121E1H0)/LSN122HE(ASNh221E1H0) LSU122CE(ASUC121E1H0)/LSU122HE(ASUh221E1H0) LSN182CE(ASNC1835DM0)/LSN182HE(ASNh2835DM0) LSN186CE(ASNC1835SM1)/LSN186HE(ASNh2835SM1) LSU182CE(ASUC1835DM0)/LSU182HE(ASUh2835DM0) LSU186CE(ASUC1835SM1)/LSU186HE(ASUh2835SM1) LSN242CE(ASNC2435DM0)/LSN242HE(ASNh3435DM0) LSU242CE(ASUC2435DM0)/LSU242HE(ASUh3435DM0) | |
ASNW2435SZ1(LSN246HV) ASUW2435SZ1(LSU246HV) | |
LAN126HNP(ASNh221F2G1) LAU126HNP(ASUh221FUG1) LAN096HNP(ASNH091F2G1) LAU096HNP(ASUH091FUG1) LAN091CNP (ASNC091F2G0) LAU091CNP (ASUC091FUG0) LAN121CNP (ASNC121F2G0) LAU121CNP (ASUC121FUG0) LAN091HNP (ASNH091F2G0) LAU091HNP (ASUH091FUG0) LAN121HNP (ASNh221F2G0) LAU121HNP (ASUh221FUG0) LA090CPI (ASNC091F2G0) LA090CPO (ASUC091FUG0) LA120CPI (ASNC091F2G0) LA120CPO (ASUC091FUG0) LA090HPI (ASNH091F2G0) LA090HPO (ASUH091FUG0) LA120HPI (ASNh221F2G0) LA120HPO (ASUh221FUG0) | |
APNh3433LAE[LFN246HV] | |
AMNW09GB1A0(LMDN095HV) AMNW12GB1A0(LMDN125HV) | |
AMNW18GB2A0 (LMDN185HV) | |
AS-W093B*U1 AS-W123B*U1 | |
LSN093CE(ASNC0914Dh2) LSU093CE(ASUC0914Dh2) | |
AUUW243E[LUU246HV] | |
AUUW423E [LUU426HV] | |
ATNh343PLAE[LCN246HV] | |
AS-W183C2U2 (LSN181HSV / LSU181HSV) | |
AS-W243DGU1 | |
AS-W363DGU1(Set) ASNW363DGU1 ASUW363DGU1 AS-W303DGU1(Set) ASNW303DGU1 ASUW303DGU1 | |
AMNW09GDBL0 [LMN096HVT] AMNW12GDBL0 [LMN126HVT] | |
AMNW18GDCL0 [LMN186HVT] | |
A2UW183FA2 LMU187HV | |
A3UW243FA2 LMU247HV | |
A4UW363FA1(LMU366HV) | |
A4UW363FA2[LMU369HV] | |
Multi-Inverter Type | |
AS-W183CRU1(LAN180HSV/LAU180HSV) AS-W243CRU1(LAN240HSV/LAU240HSV) | |
AS-W093BRU1(LAN090HSV/LAU090HSV) AS-W123BRU1(LAN120HSV/LAU120HSV) | |
APNh523TLAE. ANWBEUS [LFN426HV] | |
LS093HE/CE LSU093HE/CE LS122HE/CE LSU122HE/CE | |
LSN186HE/CE Indoor Units / LSU186HE/CE Outdoor Units | |
LAN096HNP LAU096HNP LA126HNP LAN126HNP | |
LAN090HSV / LAU090HSV LAN120HSV / LAU120HSV | |
(LAN180HSV / LAU180HSV LA240HSV / LAU240HSV | |
LSN091HSV / LSU091HSV LS121HSV / LSU121HSV | |
AUUW243D [LUU245HV] AUUW423D [LUU425HV] APNh523TLAD [LFN425HV] APNh3433LAD [LFN245HV] ATNh523MLAD [LCN425HV] ATNh343PLAD [LCN245HV] | |
General Wall Mounted-Inverter Type | |
AMNW09GDBL0 [LMAN096HV] A2UW183FA2 [LMU187HV] | |
AMNW07GTRA0(LMCN077HV) AMNW09GTRA0(LMCN097HV) AMNW12GTRA0(LMCN125HV) AMNW18GTQA0(LMCN185HV) | |
A8UW54GFA0 [LMU540HV] | |
AMNW09GDBR1 [LMAN097HVT] AMNW12GDBR1 [LMAN127HVT] | |
AMNW09GDBR1 [LMAN097HVT] AMNW12GDBR1 [LMAN127HVT] | |
AMNW07GDBL1 [LMN077HVT] AMNW09GDBL1 [LMN097HVT] AMNW12GDBL1 [LMN127HVT] AMNW15GDBL1 [LMN157HVT] | |
AMNW18GDCL1 [LMN187HVT] AMNW24GDCL1 [LMN247HVT] | |
LSN090HYV / LSU090HYV L SN120HYV / LSU120HYV | |
AMNW24GBGA0 [LMHN240HV] AMNW36GBGA0 [LMHN360HV] | |
AMNW24GNJA0 [LMVN240HV] AMNW36GNJA0 [LMVN360HV] | |
AMNW09GL1A0 [LMDN096HV] AMNW12GL2A0 [LMDN126HV] AMNW18GL2A0 [LMDN186HV] | |
AMNW09GL1A0 [LMDN096HV] AMNW12GL2A0 [LMDN126HV] AMNW18GL2A0 [LMDN186HV] | |
AMNW09GAF11 [LMAN097HVP] AMNW12GAF11 [LMAN127HVP] | |
A2UW18GFA0 [LMU18CHV] | |
A3UW24GFA0 [LMU24CHV] | |
A4UW36GFA0 [LMU36CHV] | |
LAN091CNP (ASNC091F2G0) LAU091CNP (ASUC091FUG0) LAN121CNP (ASNC121F2G0) LAU121CNP (ASUC121FUG0) LAN091HNP (ASNH091F2G0) LAU091HNP (ASUH091FUG0) LAN121HNP (ASNh221F2G0) LAU121HNP (ASUh221FUG0) LA090CPI (ASNC091F2G0) LA090CPO (ASUC091FUG0) LA120CPI (ASNC091F2G0) LA120CPO (ASUC091FUG0) LA090HPI (ASNH091F2G0) LA090HPO (ASUH091FUG0) LA120HPI (ASNh221F2G0) LA120HPO (ASUh221FUG0) | |
LAN121CNM (ASNC121ERH0) LAU121CNM (ASUC121EUH0) LA121HPMI (ASNh221ERH0) LA121HPMO (ASUh221EUH0) LAN121HNM (ASNh221ERH0) LAU121HNM (ASUh221EUH0) LA121CPMI (ASNC121ERH0) LA121CPMO (ASUC121EUH0) | |
LAN181CNW(ASNC183VML3) LAU181CNW(ASUC183VML3) | |
LCN240CP/LCU240CP LC240CPI/LC240CPO LCN340CP/LCU340CP LC340CPI/LC340CPO | |
LF300CP(LP-C303R20) LF480CE(LP-C483TA0) | |
L3-C363LA0 L3-C363MA0 L3-C363NA0 L3-h463LA0 L3-h463MA0 L3-h463NA0 | |
LM-1830C2L/M/N LM-1830h3L/M/N LM-2430C2L/M/N LM-2430h3L/M L2-C243AL1 | |
LM-1830C2L/M/N LM-1830h3L/M/N LM-2430C2L/M/N LM-2430h3L/M L2-C243AL1 | |
LS300CE | |
LS301HE LS301CE | |
LSC091PMA LSC121PMA | |
LSC091PMA LSC121PMA | |
MSS-009B/A MSS-012B/A, MSH-012B/A MSS-018B/A, MSH-018B/A MSS-024B/A, MSH-024B/A | |
LS-C1264GB0 (S126GC) | |
LS090CP(AS-C0914DH0) LS120CP(AS-C121E1H0) LS180CP(AS-C1835DM0) LS240CP(AS-C2435DM0) LS090HP(AS-H091E1H0) LS120HP(AS-h221E1H0) LS180HP(AS-h2835DM0) LS240HP(AS-h3435DM0) | |
LS090CP(AS-C0914DH0) LS120CP(AS-C121E1H0) LS180CP(AS-C1835DM0) LS240CP(AS-C2435DM0) LS090HP(AS-H091E1H0) LS120HP(AS-h221E1H0) LS180HP(AS-h2835DM0) LS240HP(AS-h3435DM0) | |
LS-J0910CL / HL LS-L1210CL / HL LS-K1830CL / HL LS-K2430CL / HL | |
AMNH093D4L0(LMI090HP) AMNC093D4L0(LMI090CP) AMNH093APM0(LMA090HP) AMNC093APM0(LMA090CP) A3Uh463FA0(LMO360H) A3UC363FA0(LMO360C) | |
LA140CE | |
LSC183VMA | |
A2UW18GFA0 [LMU18CHV] A3UW24GFA0 [LMU24CHV] A4UW36GFA0 [LMU36CHV] A8UW54GFA0[LMU540HV] PMBD3620 AMNW07GDBL1 [LMN077HVT] AMNW09GDBR1 [LMAN097HVT] |
Оконный кондиционер инструкция по установке, применению, уходу
К приобретенной бытовой технике всегда прилагается пользовательский мануал, созданный для потребителя. В нем размещены все технические характеристики, параметры, руководство по установке, использованию, обслуживанию и т.д. Не исключение и климатические моноблоки, перед использованием которых настоятельно рекомендуется прочесть пользовательскую документацию.
Инструкция по эксплуатации для оконного кондиционера Эленберг
Мануал для пользователя моделью WT 205 включает информацию следующего характера:
- Меры предосторожности перед началом использования климатического блока.
- Эксплуатация прибора (диапазон допустимых температур, шумовой показатель и т.д.)
- Информация об энергоэффективности моноблока.
- Описание режимов работы, основных опций, доступных пользователю.
- Правила монтажа прибора.
- Техобслуживание, удаление загрязнений с воздушных фильтров.
- Список наиболее частых неполадок, пути устранения.
Системы центрального кондиционирования воздуха >>>>

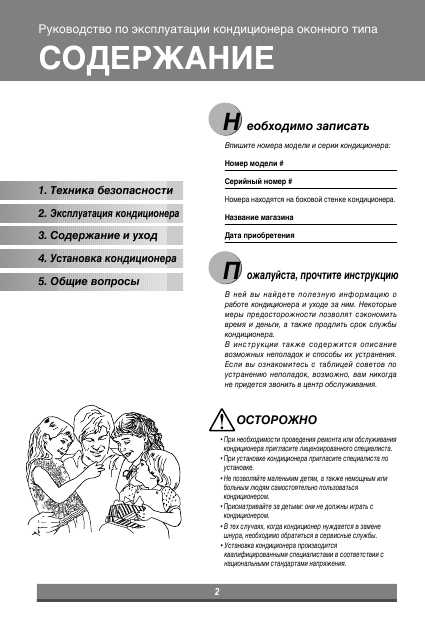

Руководство для кондиционера LG LWG0561ASG
Оконный кондиционер LG, информация, рекомендуемая к прочтению пользователем:
- Техника безопасности при использовании модификации LG LWG0561ASG.
- Расположение, обозначение электромеханических элементов управления.
- Режимы функционирования LG LWG0561ASG.

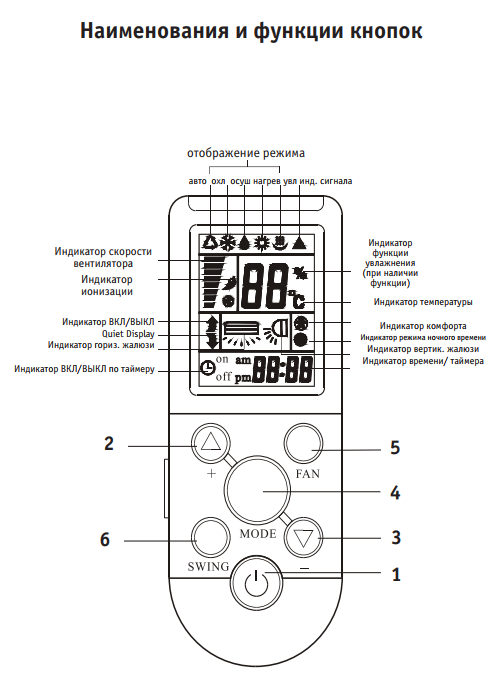

- Пульт дистанционного управления, дисплей прибора.
- Управление воздухопотоком с помощью решеток жалюзи.
- Содержание, уход, очистка фильтров, других элементов блока.
- Этапы установки климат-устройства, описание основных деталей LG LWG0561ASG.
- Демонтаж входной решетки охлаждающего блока.
Домашний оконный кондиционер Delonghi wfc 05 инструкция
К модели Делонги 05 инструкция для пользователя содержит информацию, во многом стандартную для подобного рода мануалов:
- Перечень внешних элементов климат-блока.
- Меры безопасности при эксплуатации.
- Действия по подготовке к использованию.
- Описание панели управления прибором.
- Краткое описание режимов функционирования.
- Расшифровка кратких обозначений.
- Описание пульта ДУ, замена батареек.
- Рекомендации по улучшению работы.
- Техническое обслуживание в течение года, в конце сезона.
- Устранение проблем функционирования.
- Технические характеристики.
Оконный кондиционер Neoclima nwac 05cm
Оконный кондиционер Neoclima также комплектуется пользовательским мануалом с подробной инструкцией по монтажу, эксплуатации, обслуживанию климатического устройства:
- Меры предосторожности при установке, эксплуатации, дальнейшему обслуживанию.
- Технические характеристики климатического оборудования.
- Правила электробезопасности.
- Руководство по подключению с адаптером.
- Как правильно сделать подключение к удлинителю.
- Последовательность шагов по монтажу моноблочной техники.
- Инструкции по правильной эксплуатации климат-устройства.
- Перечень основных опций оборудования.
- Перечень дополнительных характеристик (направление воздухопотока, дренажный патрубок, демонтаж климат-блока и т. д.).
- Ремонтные, восстановительные работы.
- Дальнейшее обслуживание (очистка устройства, уход).
- Список типовых проблем, способов их решения.
Дизайнерские кондиционеры — сочетание качества и стиля >>>>
Оконный кондиционер Самсунг
Модель комнатного охлаждающей моносистемы Samsung SW07 дополняется руководством пользователя. Стандартный перечень правильных и предупреждающих действий:
- Список безопасных действий при установке, функционировании оборудования.
- Меры по ликвидации климатического моноблока.
- Компонентный состав климат-блока, краткое описание.
- Режимное оснащение моноблочной техники, краткий мануал.
- Способ ручного регулирования воздухопотока решетками жалюзи.
- Температурно-влажностный диапазон рабочего функционирования.
- Действия по очистке блока, снятию фильтров для промывания под водой.
- Перечень часто возникающих проблем, путей их устранения.
- Краткий список действий по монтажу климат-устройства, условия правильной установки.
- Установка дренажной системы.
Инструкция и руководство на русском
23 страницы подробных инструкций и пользовательских руководств по эксплуатации
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Кондиционер настенного…1Руководство пользователя кондиционера настенного типа СОДЕРЖ…2Меры предосторожности, Предупреждение, Дпредупреждение3Аосторожно4Меры предосторожности Не используйте изделие в специальных ц…5Электробезопасность, А предупреждение, Апредупреждение6Внутренние блоки, Панель светодиодных индикаторов, Светодиодный индикатор панели дисплея7Po eo la со, Световые индикаторы режимов работы, Наружный блок8Инструкция по эксплуатации, Примечание, Работа с пультом дистанционного управления9Режим работы, Беспроводной пульт дистанционного управления, Режим работы f>c1010:13
Кондиционер Картина LG A09Lh2. Обзор
06:31
LG ARTCOOL Stylist A12IWK. Мощный и тихий дизайнерский кондиционер от LG
06:58
САМЫЕ КРАСИВЫЕ ИНВЕРТОРНЫЕ КОНДИЦИОНЕРЫ | Обзор LG ARTCOOL
17:53
Дизайнерская мульти – сплит система от LG серии ARTCOOL. Особенности установки кондиционера LG.
03:15
Кондиционер lg a12aw1
02:54
Обзор кондиционеров LG ART COOL Gallery Inverter
23:25
Установка кондиционера LG A09AW1. http://servis-gold.ru/ustanovka-kondicionera-lg-a09aw1
01:54
Кондиционер LG A12AW1/ Air conditioner LG A12AW1
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Кондиционер настенного…
Кондиционер настенного! типа
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Кондиционер настенного!
типа
Оборудование соответствует требованиям технического регламента,
в условиях ограничений на использование определенных опасных
веществ в электрическом и электронном оборудовании.
АЮ64
К2.7500561
www. lg.com
Руководство пользователя кондиционера настенного типа СОДЕРЖ…
Страница 2
Руководство пользователя кондиционера настенного типа
СОДЕРЖАНИЕ
A. Меры предосторожности……………. 3
Б. Электробезопасность……………….. 6
Временное использование адаптера… 6
Временное использование
удлинительного шнура……………… 6
Символы, используемые в настоящем
руководстве…………………………. 6
B. Общие сведения об изделии………… 7
Внутренние блоки…………………… 7
Световые индикаторы функций…….. 8
Наружный блок……………………… 8
Г. Руководство по эксплуатации……….. 9
Установка элементов питания………. 9
Работа с пультом дистанционного
управления………………………….. 9
Способ эксплуатации……………….. 9
Беспроводной пульт дистанционного
управления. ……………………….. 10
Режим работы…………………….. 11
Режим «Дегидратация»……………. 12
Работа в автоматическом режиме (Для
модели с режимом только охлаждение).12
Работа с автоматическим
переключением режимов
(Модель охлаждение + нагрев)……. 12
Режим быстрого охлаждения/нагрева …13
Режим фильтрации и стерилизации
воздуха NEO PLASMA (Опция)…….. 13
Самоочистка (Опция)……………….13
Энергосберегающий режим
охлаждения (Опция)……………….. 14
Принудительный Режим…………… 14
Режим сна…………………………. 15
Установка текущего времени………. 15
Установка таймера………………… 15
Регулировка направления вертикальной и
горизонтальной подачи воздуха (Опция) ….16
Режим циркуляции воздуха……….. 16
Функция автоматического
перезапуска……………………….. 16
Д. Уход и техническое обслуживание .
РУКОВОДСТВО
в руководстве имеется много полезных советов о
том, как правильно эксплуатировать кондиционер и
проводить его техническое обслуживание.
Несложные профилактические меры помогут вам
сэкономить время и деньги в течение всего периода
эксплуатации кондиционера.
в таблице по обнаружению и устранению
неисправностей приводятся ответы на вопросы по
незначительным неисправностям.
Если вы изучите таблицу «Советы по выявлению и
устранению неисправностей», вам, возможно, не
понадобится обращаться в сервисный центр.
Д МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Ремонт или техническое обслуживание настоящего
изделия может осуществлять только
квалифицированный технический персонал
• Монтаж настоящего изделия должен
осуществляться сертифицированным специалистом.
• Кондиционер не должен использоваться детьми и
людьми с ограниченными физическими
возможностями.
• Не позволяйте детям играть с кондиционером.
• Замена силового кабеля должна осуществляться
квалифицированным специалистом с
использованием запасных частей производителя.
2 Кондиционер наотенного типа
Меры предосторожности, Предупреждение, Дпредупреждение
Не делайте этого, Следуйте инструкциям
Меры предосторожности
Меры предосторожности
Для предотвращения травм и причинения ущерба собственности необходимо соблюдать следующие инструкции
■ Неправильная эксплуатация в результате несоблюдения инструкций приводит к ущербу или
повреждениям. Степени серьезности травм/ущерба имеют следующие характеристики.
————————————————————————————————————-N
ПРЕДУПРЕЖДЕНИЕ
(
предупреждение
) этот символ указывает на возможность
■■
”’п'” смертельной или серьезной травмы
(
осторожно
)
Этот
символ
указывает
на
возможность
травмы или ущерба
■ Значения символов, используемых в настоящем руководстве, приведены ниже.
О
л
Не делайте этого.
о
Следуйте инструкциям.
)
Всегда используйте сетевую вилку и
розетку с заземлением
• Присутствует риск поражения электрическим
током
=(
ДПРЕДУПРЕЖДЕНИЕ
Не пользуйтесь неисправными автоматическими
выключателями или автоматическими выключателями с
параметрами питании ниже номинальных! Используйте
автоматические выключатели и предохранители с
• Присутствует риск возгорания или поражения
электрическим током
Не пользуйтесь тройниками или
удлинителями Подключайте настоящее
изделие к индивидуальной цепи
посредством отдельного автоматического
выключателя
• В противном случае это может привести к
поражению электрическим током или пожару
По вопросу проведения электрических
Всегда заземляйте изделие в соответствии
Надежно установите панель и крышку
работ обращайтесь к торговому агенту,
со схемой электрических соединений. Не
блока управления
продавцу, квалифицированному электрику
подключайте провод заземления к
или в специализированный сервисный
водопроводным или газовым трубам
центр Не разбирайте и не ремонтируйте
громоотводу или к телефонному кабелю.
изделие самостоятельно.
• Присутствует риск возгорания или поражения
электрическим током
• Присутствует риск возгорания или поражения
электрическим током
• Присутствует риск возгорания или поражения
электрическим током из-за паров воды и т д
Используйте автоматический выключатель
или предохранитель с соответствующими
номинальными параметрами
электропитания
• Присутствует риск возгорания или поражения
электрическим током
Не видоизменяйте конструкцию шнура
питания, не удлиняйте шнур питания. Если
на кабеле питания имеются царапины, или
покрытие отслаивается или повреждено,
необходимо заменить кабель. _ _ _ _ _ _ _ _ _ _ _
• Присутствует риск возгорания или поражения
электрическим током
По вопросам монтажа, демонтажа или
повторного монтажа оборудования всегда
обращайтесь к торговому агенту или в
специализированный сервисный центр.
• Присутствует риск возгорания, поражения
электрическим током, взрыва или травмы.
Не монтируйте изделие на неисправной
установочной стойке. Убедитесь в том, что
характеристики зоны монтажа не
ухудшаются с течением времени
• Это может привести к падению изделия
Не устанавливайте наружный блок на
подвижном основании, исключите
возможность его падения с места
крепления
• Падение наружного блока может нанести
ущерб, стать причиной травмы или смерти
Если на изделие воздействует вода (залито
или погружено), перед возобновлением
эксплуатации обратитесь в
специализированный сервисный центр по
вопросу его ремонта
• Присутствует риск возгорания или поражения
электрическим током
Во внутреннем блоке пусковой конденсатор
может подать высокое напряжение на
электрические компоненты. Перед
проведением ремонта обеспечьте полную
разрядку конденсатора.
• Заряженный конденсатор может вызвать
поражение электрическим током.
При монтаже используйте специальный
монтажный комплект, который
поставляется вместе с изделием
• В противном случае изделие может упасть и
нанести серьезную травму.
Используйте только те запасные части,
которые указаны в списке запасных частей в
инструкции по ремонту и техническому
обслуживанию. Не пытайтесь самостоятельно
изменять конструкцию оборудования.
• Использование несоответствующих запасных
частей может привести к поражению
электрическим током, чрезмерному выделению
тепла или пожару.
Руководство пользователя 3
Аосторожно
Страница 4
Меры предосторожности
Внутренние и внешние соединения
проводки должны быть надежно
закреплены, а кабель должен быть
проложен соответствующим образом,
исключающим натяжение и отсоединение
кабеля от соединительных клемм.
• Неправильные соединения или отсутствие
контакта могут привести к чрезмерному
выделению тепла или пожару
Проверьте используемый хладагент.

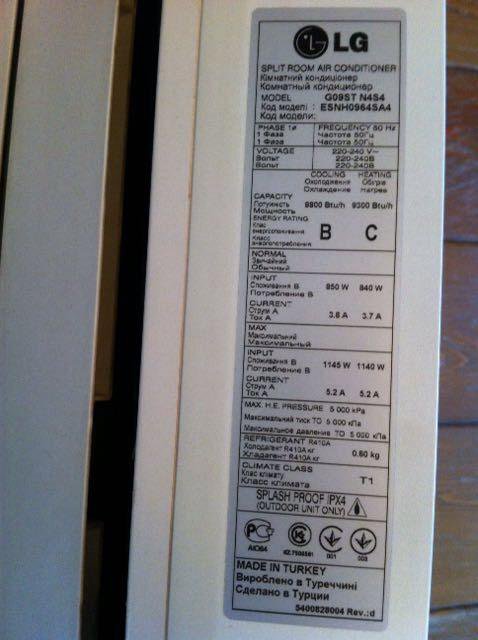

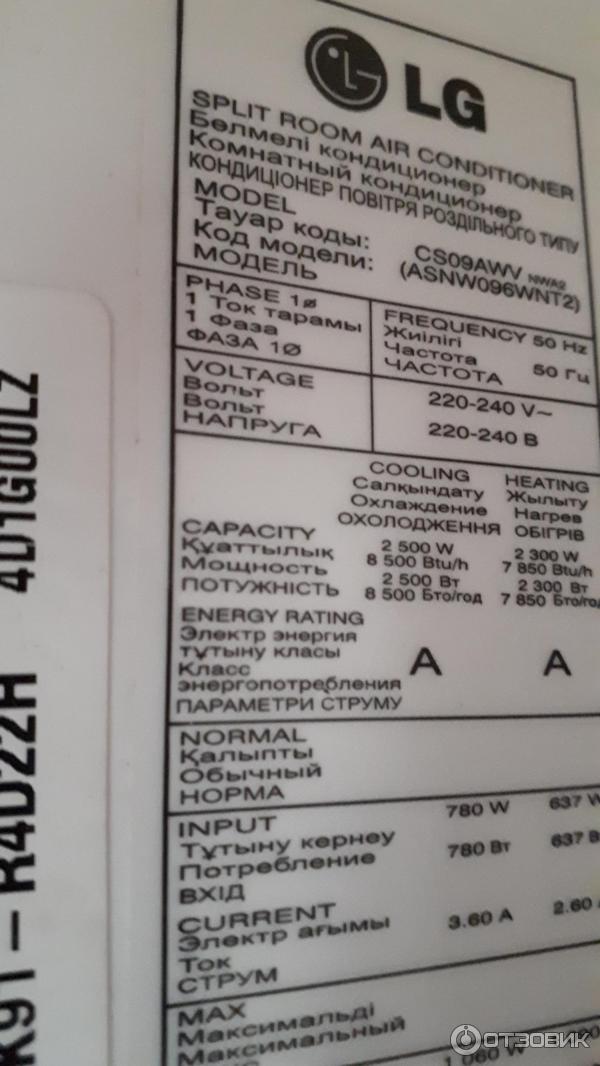

Ознакомьтесь с информацией на бирке
изделия.
• Использование несоответствующего хладагента
может препятствовать нормальной работе изделия.
Соблюдая меры предосторожности,
удалите все упаковочные материалы, такие
как винты, гвозди, крепежные конструкции,
сломанные предметы и тд. После окончания
монтажа упаковочные пластиковые мешки
должны быть выброшены
• Нецелевое использование упаковочных
материалов детьми может привести к травме
Не используйте поврежденные сетевой
шнур, вилку или не смонтированную
розетку.
• Кроме того это может привести к пожару или
поражению электрическим током
Проверьте, чтобы вилка сетевого шнура не
была грязной, или неисправной, и только
после этого вставляйте ее в розетку сети
питания.
• Использование грязной или неисправной вилки
может привести к поражению электрическим
током или пожару
Не трогайте, не эксплуатируйте и не
ремонтируйте изделие влажными руками
При извлечении шнура питания из сети
рукой держитесь за вилку, а не за шнур
• Присутствует риск поражения электрическим
током или возгорания
Не размещайте электрообогреватель или
другое нагревательное оборудование рядом
со шнуром питания.
• Присутствует риск возгорания и поражения
электрическим током
Не используйте изделие в
герметизированном пространстве в течение
продолжительного времени. Регулярно
проветривайте помещение
Не допускайте попадания воды на
электрические элементы. Не
устанавливайте изделие рядом с
источниками влаги
• Присутствует риск возгорания, выхода из строя
изделия, или поражения электрическим током
Не открывайте переднюю решетку изделия
во время эксплуатации (Не прикасайтесь к
электростатическому фильтру, если изделие
им оснащено)
Не храните, не используйте и не допускайте
нахождения горючих газов и
легковоспламеняющихся материалов
рядом с изделием
• Присутствует риск возгорания
Если во время эксплуатации изделия
слышны необычные звуки, чувствуется
запах гари или появился дым, немедленно
отключите автоматический выключатель
или извлеките из розетки шнур питания
• Возможна нехватка кислорода, и как результат,
может быть нанесен вред здоровью.
• Присутствует риск физической травы,
поражения электрическим током или
повреждения изделия
• Присутствует риск поражения электрическим
током или возгорания
Если в помещении работает электроплита,
нагревательный элемент и т д, время от
времени проветривайте помещение во
время эксплуатации изделия
Во время проведения чистки или ремонта
изделия отключите питание и извлеките
сетевой шнур из розетки.
Если эксплуатация изделия не планируется
в течение продолжительного времени,
извлеките сетевой шнур из розетки или
отключите автоматический выключатель
• Возможна нехватка кислорода и как результат
может быть нанесен вред здоровью
• Присутствует риск поражения электрическим
током
Присутствует риск повреждения изделия или
сбоев в его работе
Следите за тем, чтобы никто, особенно
дети, не наступал или не падал на
наружный блок
Следите за тем, чтобы кабель питания не
был извлечен или поврежден во время
эксплуатации изделия
НИЧЕГО не ставьте на кабель питания
• Это может привести к травме и повреждению
изделия
• Присутствует риск возгорания или поражения
электрическим током
Присутствует риск возгорания или поражения
электрическим током
НЕ ВКЛЮЧАЙТЕ/ВЫКЛЮЧАЙТЕ изделие извлечением/введением
вилки в розетку сети питания
В случае утечки горючих газов, отключите источник газа и, перед тем
как включить изделие, проветрите помещение
• Присутствует риск возникновения пожара или поражения электрическим
током
• Присутствует риск взрыва или возгорания
<АОСТОРОЖНО >
Поднимать или переносить изделие
Не устанавливайте изделие в тех местах,
Установите дренажный шланг для
должны два или более человек.
где оно будет подвергаться
непосредственному воздействию ветра с
моря (брызгам соленой воды)
тщательного удаления водяного конденсата
• Избегайте травм
• Это может привести к коррозии изделия
• Неправильное соединение может привести к
утечке воды
Монтаж изделия следует производить по
уровню
• С целью предотвращения вибрации или шума
Не монтируйте изделие в тех местах, где шум
или горячий воздух от наружного блока
может нанести ущерб окружающеи среде или
побеспокоить окружающих
• Это может вызвать проблемы с соседями,
ведущие к судебным разбирательствам
После монтажа или ремонта изделия всегда
проверяйте изделие на отсутствие утечек
газа (хладагента)
• Недостаток хладагента может привести к
выходу изделия из строя
4 Кондиционер настенного типа
Меры предосторожности Не используйте изделие в специальных ц. ..
Страница 5
Меры предосторожности
Не используйте изделие в специальных
целях, например, для хранения продуктов
питания, произвеДений искусства и т д
Данный кондиционер предназначен для
бытового применения. Он не является
целевой системой охлаждения.
• Присутствует риск повреждения изделия или
нанесения ущерба имуществу
Не блокируйте отверстия подачи и забора
возджуха.
• Это может вызвать неисправность изделия.
Для чистки используйте мягкую ткань. Не
используйте агрессивные моющие средства,
растворители, направленные струи воды и
т.д.
• Присутствует риск возникновения пожара,
поражения электрическим током, или
повреждения пластмассовых частей изделия.
При снятии воздушного фильтра не
прикасайтесь к металлическим частям
изделия.
• Присутствует риск получения травмы
Не наступайте на изделие и не кладите
предметы сверху на изделие (наружный
блок).
• Присутствует риск получения травмы или
повреждения изделия
После чистки надежно зафиксируйте
фильтр в корпусе изделия. Производите
чистку фильтра каждые две недели или
чаще, если это необходимо.
• Загрязненный фильтр снижает эффективность
работы изделия
Во время работы изделия не вставляйте
пальцы или посторонние предметы в
отверстия подачи или забора воздуха.
• В корпусе изделия присутствуют острые и
подвижные детали которые могут привести к
травме.
Будьте осторожны при распаковке и
монтаже изделия.
.________
• Контакт с острыми кромками может привести к
травме
Если во время эксплуатации изделия
обнаружится утечка хладагента, избегайте
контакта с ним.
• Попадание жидкого хладагента на тело может
привести к обморожению
Воздействие хладагента может привести к
обморожению. я замены элементов питании в пульте
дистанционного управлении используйте
элементы питании того же типа Не
устанавливайте новые элементы питании
вместе со старыми, не устанавливайте
элементы питания разных типов.
• Присутствует риск возгорания или поломки
изделия Не эксплуатируйте кондиционер
Не перезаряжайте и не разбирайте
элементы питания. Не утилизируйте батареи
путем их сжигания.
• Элементы питания могут загореться или
взорваться
При попадании жидкости из элемента
питания на кожу или одежду, тщательно
промойте их чистой водой. Не пользуйтесь
пультом дистанционного управления в
случае утечки электролита из элементов
питания.
• Химические вещества содержащиеся в
элементах питания могут вызвать ожоги или
нанести ущерб здоровью
Если вы проглотили жидкость из элемента
питания, почистите зубы и обратитесь к
врачу. Не используйте элемент питания,
если в нем произошла утечка.
• Химические вещества, содержащиеся в
элементах питания могут вызвать ожоги и
являются опасными для здоровья.
Не эксллуатируйте кондиционер в течение
продолжительного времени, в условиях
высокой влажности воздуха или при
открытых дверях или окнах.
• Влага может конденсироваться и негативно
воздействовать на материалы мебели
Не допускайте воздействия потока
холодного или горячего воздуха на кожу, не
подвергайте такому воздействию также
детей или растения
• Это может причинить вред здоровью
• Это не гигиенично и может нанести серьезный
ущерб здоровью
При чистке, техническом обслуживании или
ремонте изделия на высоте используйте
прочную подставку или лестницу.
• Будьте осторожны и избегайте травм
Руководство пользователя 5
Электробезопасность, А предупреждение, Апредупреждение
Символы, используемые в настоящем руководстве, Примечание
Электробезопасность
Электробезопасность
А ПРЕДУПРЕЖДЕНИЕ
• Изделие должно быть заземлено надлежащим образом. Для снижения риска поражения
электрическим током, необходимо всегда подключать изделие к заземленной розетке.
• Не отрезайте и не удаляйте штырь заземления из сетевой вилки.
• Крепление клеммы заземления адаптера к винту настенной розетки заземляет изделие только в
том случае, если винт является металлическим и неизолированным, а настенная розетка заземлена
через проводку дома.
• В случае возникновения сомнений по поводу надежности заземления кондиционера, следует
обратиться за помощью к квалифицированному электрику для проверки настенной розетки и
питающей сети.
Временное использование адаптера
)
Мы настоятельно рекомендуем не использовать адаптеры в связи с потенциальной опасностью
нанесения травмы пользователю.
Для временных подключений используйте только оригинальные адаптеры, которые можно
приобрести в местных магазинах электротоваров.
С целью соблюдения полярности, совместите широкий паз в адаптере с широким пазом розетки.
Чтобы не повредить клемму заземления отключайте сетевой шнур от адаптера одной рукой.
Не извлекайте сетевой шнур из розетки слишком часто, так как это может привести к
повреждению клеммы заземления.
АПРЕДУПРЕЖДЕНИЕ
• При подключении изделия никогда не пользуйтесь неисправным адаптером.
Временное использование удлинительного шнура
Мы настоятельно рекомендуем не использовать удлинительные шнуры в связи с потенциальной
опасностью нанесения травмы пользователю.
АПРЕДУПРЕЖДЕНИЕ
Изделие следует устанавливать в соответствии с национальными стандартами подключения
электрического оборудования. Настоящее руководство также содержит описание технических
характеристик изделия.
Символы, используемые в настоящем руководстве
А
А
Данный символ предупреждает о риске поражения электрическим током.
Данный символ предупреждает об опасностях, которые могут
причинить ущерб кондиционеру.
ПРИМЕЧАНИЕ
Данный символ указывает на конкретные примечания.
6 Кондиционер настенного типа
Внутренние блоки, Панель светодиодных индикаторов, Светодиодный индикатор панели дисплея
Общая информация об изделии
Общая информация об изделии
в данном разделе представлена краткая информация о внутреннем и наружном блоках.
Внимательно изучите информацию, которая характеризует ваш тип внутреннего блока.

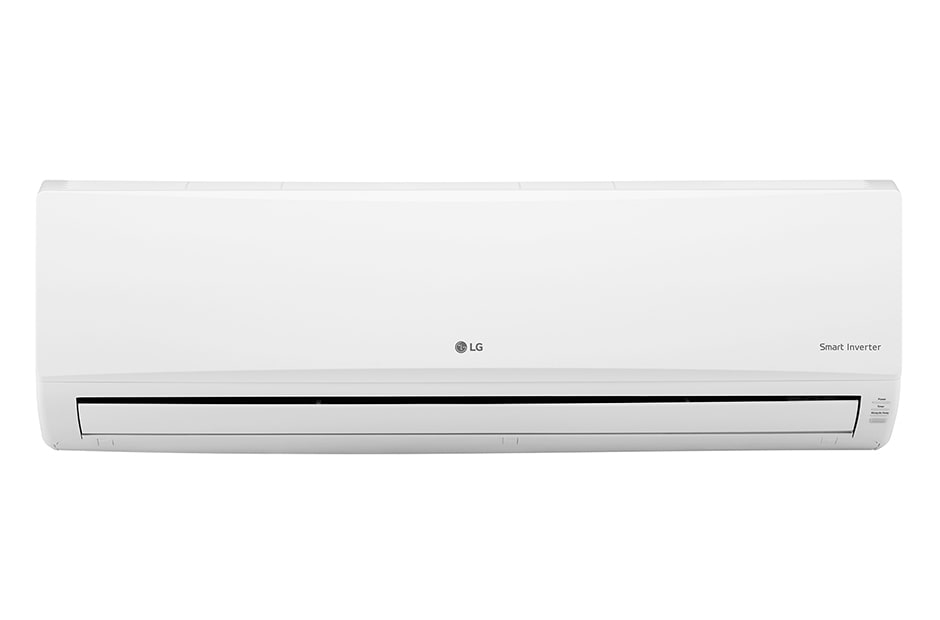

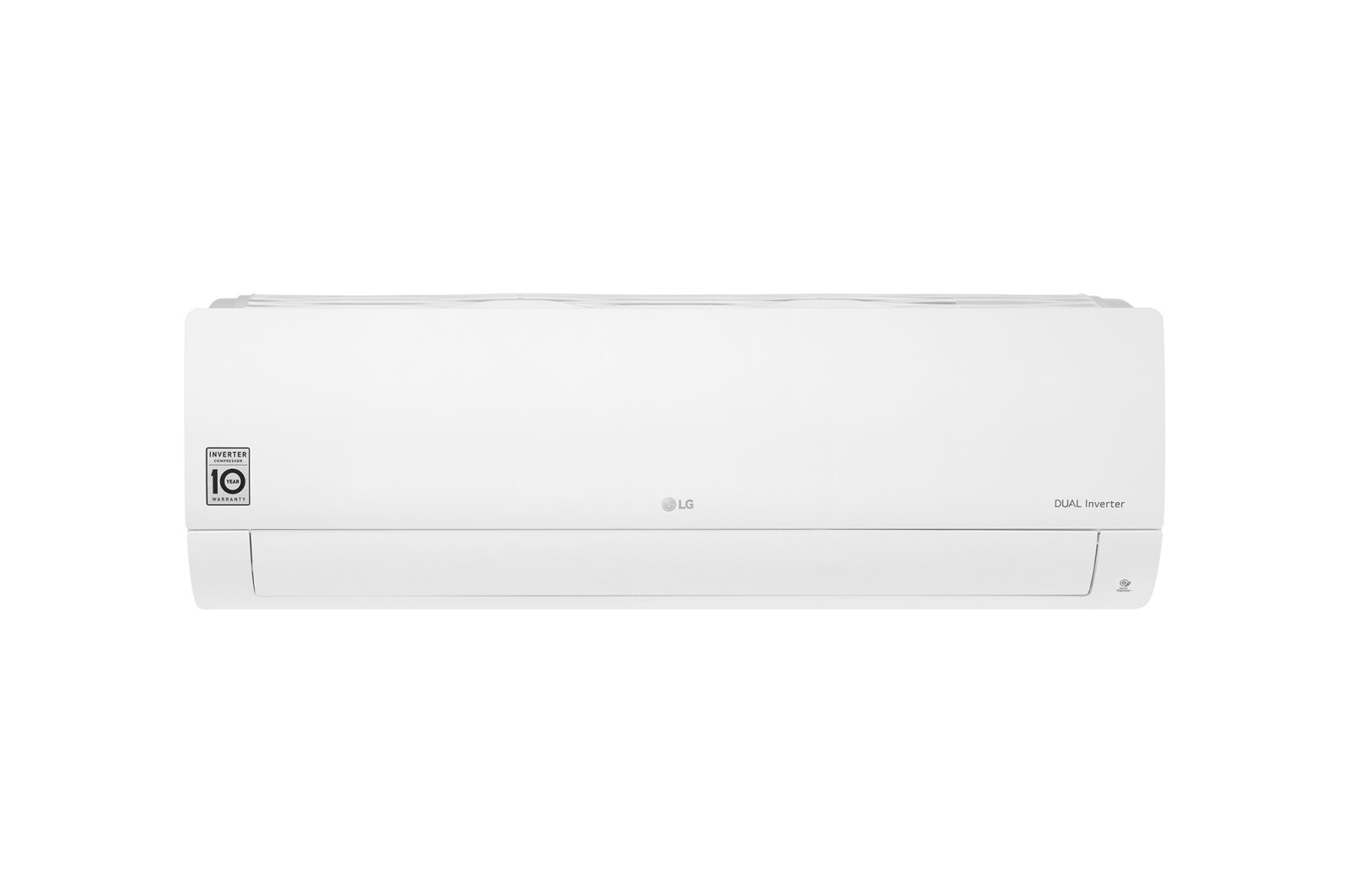

Внутренние блоки
Стандартный настенный тип
Панель светодиодных индикаторов
-Фиксаторы пезедней панели
-Передняя панель
-Кнопка «Вкл./выкл.»
J
Принудительное охлаждение (тип 1)
Панель светодиодных индикаторов
Принудительное охлаждение (тип 2)
Светодиодный индикатор панели дисплея
Передняя панель
Приемник сигналов-
Плазменный фильтр
Приемник сигнала
Подача воздуха
Передняя
Воз
душ
ный
панель
фильтр
Сетевой шнур
Подача воздуха
Сетевой шнур-
Воздушный
фильтр
Плазменный
фильтр
Внутренний блок серии Art Cool Wide
Панель светодиодных индикаторов
Po eo la со, Световые индикаторы режимов работы, Наружный блок
Страница 8
Общая информация об изделии
Внутренний блок серии
Art Cool 0е1ихе(тип 1)
Панель светодиодных индикаторов
Внутренний блок серии
Art Cool Ое!ихе(тип 2)
Панель светодиодных индикаторов
Внутренний блок серии
Art Cool Ое!ихе(тип 3)
Панель светодиодных индикаторов
Подача воздуха
Передняя панель
Приемник Сигналов
Вход воздуха
Плазменный фильтр
Воздушный фильтр
Подача воздуха-
Передняя панель-
-С
ете
в°
й шнур
Приемник сигналов
-Кнопка «В^ /выкл»
Вход возд^а
Плазменный ф^ьтр
Воздушный ф^ьтр
Фопка «Вкл /выкл’
Плазменный фильтр
Сетевой
Кнопка «Вкл /выкл»
3
Световые индикаторы режимов работы
(Т)
Вкл.
Работа наружного блока: Загорается во время работы наружного блока
(Для моделей с режимом только охлаждение).
вв
Цифровой дисплей: отображает установленную температуру и рабочий режим.
*
Ó
OUT
DOOR
Рабочий
режим
Режим
охлаждения,
обогрева и
Автоматический режим работы
Форсированное
охлаждение /
обогрев
Energy-saving
cooling mode
Пробная
эксплуатация
Автоматическая
чистка
Стандартный
Очень
горячий
Горячий
Комфортный Холодный
Очень
холодный
Отображение
на дисплее
Установка
температурь
RI
-г
!
п
и
!!
г
Po
Eo
La
Со
‘ Режим горячего запуска: останавливает работу вентилятора внутреннего блока в режиме нагрева на
несколько минут для предотвращения подачи холодного воздуха из изделия. В режиме оттайки изделие приостанавливает нагрев на несколько минут для удаления образований
льда на теплообменнике наружного блока с целью подержания эффективной работы изделия.
Наружный блок
3
– Соединительные провода
– Фреонопроводы
Дренажный шланг
8 Кондиционер наотенного типа
Инструкция по эксплуатации, Примечание, Работа с пультом дистанционного управления
Страница 9
Инструкция по эксплуатации
Инструкция по эксплуатации
Установка элементов питания
1. Снимите крышку отсека для элементов питания, выдвинув
ее в направлении стрелки.
2. Вставьте элементы питания, соблюдая полярность (+) и (-).
3. Установите крышку на место.
)
ПРИМЕЧАНИЕ
1. При эксплуатации изделия и замене элементов питания
всегда используйте элементы питания одного типа.
2. Если планируется не использовать систему в течение
продолжительного времени, извлеките элементы питания,
чтобы продлить срок их эксплуатации.
3. Если дисплей на пульте дистанционного управления
начинает тускнеть, замените оба элемента питания.
)
Работа с пультом дистанционного управления
1. Для пульта ДУ рекомендуется найти место, в котором к нему будет
обеспечен безопасный и удобный доступ
2. Винтами, поставляемыми в комплекте с изделием, надежно
закрепите держатель пульта на стене
3. Вставьте пульт дистанционного управления в держатель.
ПРИМЕЧАНИЕ
1. Не подвергайте пульт дистанционного управления воздействию прямого солнечного света
2. Передатчик и приемник сигнала должны быть всегда чистыми, что обеспечит качественную связь
между ними Используйте мягкую ткань для их чистки.
3. В случае если управлением другим оборудованием также осуществляется при помощи пульта
дистанционного управления, разместите его в другом месте или обратитесь за консультацией к
специалисту по обслуживанию
9ц
1^’
Способ эксплуатации
)
1. Приемник сигнала находится внутри изделия.
2. Для управления изделием наведите на него пульт
управления. Между пультом управления и изделием не
должно быть посторонних предметов.
Руководство пользователя 9
Режим работы, Беспроводной пульт дистанционного управления, Режим работы f>c
Xgl)
Инструкция по эксплуатации

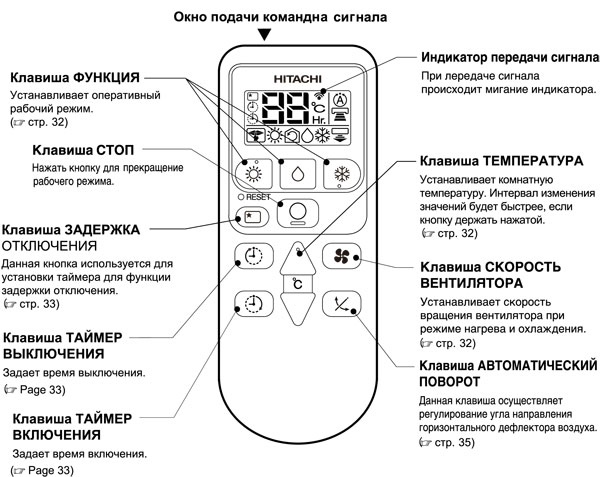

Беспроводной пульт дистанционного управления
Органы управления выглядят следующим образом:
4
3
18
6
7
11
16
8
12
Режим работы
F>C
Режим охлаждения
о
2D<
или автоматическое переключение
о
g
Xgl)
Режим дегидратации
2Ю
Режим нагрева
циркуляция воздуха
Модель «Только охлаждение» Модель «Охлаждение/нагрев»
1. Кнопка «ON/OFF» (включение и выключение)
Используется для выключения и включения изделия
2. КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ
Используется для выбора режима работы
3. КНОПКА УСТАНОВКИ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ
Используются для выбора температуры в помещении
4. КНОПКА ВЫБОРА СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА
Используется для выбора одной из четырех скоростей вращения
вентилятора низкой, средней, высокой и режима CHAOS
5. КНОПКА РЕЖИМА БЫСТРОГО ОХЛАЖДЕНИЯ/НАГРЕВА
Используется для включения или выключения режима быстрого
охлаждения.
Устанавливает очень высокую скорость вращения вентилятора в
режиме охлаждения/нагрева)
6. КНОПКА ВЫБОРА РЕЖИМА CHAOS SWING
Используется для остановки и включения движения
вертикальных жалюзи и установки желаемого направления
потока воздуха вверх/вниз
7. Кнопка таймера и установки времени
Используется для задания момента включения и перехода в
режим сна.
8. КНОПКА УСТАНОВКИ ВРЕМЕНИ
Используются для установки времени.
9. КНОПКА АКТИВАЦИИ ТАЙМЕРА
Используется для установки и отмены работы таймера
10. КНОПКА УСТАНОВКИ РЕЖИМА СНА
Используется для установки автоматической работы в режиме сна
11. КНОПКА ИНДИКАЦИИ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ
Используется для отображения температуры в помещении
12. КНОПКА СБРОСА ПАРАМЕТРОВ
Используется для сброса значений времени.
13. КНОПКА АКТИВАЦИИ РЕЖИМА АВТОМАТИЧЕСКОЙ
ОЧИСТКИ
Используется для установки режима самоочистки
14. КНОПКА PLASMA
Используется для включения или выключения плазма-режима
фильтрации и стерилизации воздуха
15. Кнопка полного обнуления
Используется для отмены всех уставок таймера.
16. Кнопка энергосберегающего режима охлаждения
Используется для перехода в энергосберегающий режим.
17. КНОПКА НАСТРОЙКИ ЯРКОСТИ СВЕТОДИОДОВ
Используется для настройки яркости LCD-дисплея.
18. КНОПКА УПРАВЛЕНИЯ ГОРИЗОНТАЛЬНЫМ ПОТОКОМ
ВОЗДУХА (ОПЦИЯ)
Используется для установки желаемого направления
горизонтального потока воздуха
10 Кондиционер настенного типа
Выделить → Я нашла инструкцию для своего кондиционера здесь! #manualza
инструкция к пульту управления. Настройка под конкретную модель сплит-системы
Технологический прогресс не стоит на месте, поэтому каждый день в мире появляются все новые и новые образцы бытовой техники. Они помогают нам без труда навести порядок в доме, держать в чистоте нашу одежду, приготовить большое количество вкуснейших блюд, а также создать уютный микроклимат. Многая техника имеет функцию дистанционного управления, в которой не всегда получается сразу разобраться. Для лучшего понимания этого момента ниже будет подробно рассказано, как пользоваться пультом от кондиционера, чтобы создать в комнате комфортные условия.
Благодаря производству кондиционеров в помещении можно поддерживать стабильную температуру независимо от времени года: зимой пригодится настройка на тепло, а летом – поток холодного воздуха. Конечно, есть и противники данной техники, которые называют находящийся в такой комнате воздух «мертвым». Но разве лучше сидеть в душном помещении, где даже нет места сквозняку, или мерзнуть от жутких морозов?
Каковы функции современных кондиционеров?
Раньше кондиционер считался элементом роскоши людей с высокими доходами, однако сейчас он доступен человеку даже со средним заработком. В связи с этим в магазинах можно встретить разные модели, которые имеют определенный набор функций за соответствующую им цену.
Среди возможностей современных кондиционеров можно выделить:
- режим подачи теплого воздуха;
- режим подачи холодного воздуха;
- режим вентиляции;
- очистка воздуха;
- ионизация;
- увлажнение;
- отжим;
- установка таймера включения или выключения системы.
Соответственно, под каждую модель техники идет оригинальный пульт ДУ, который помогает выбрать тот или иной режим и подобрать необходимые характеристики. Обозначения кнопок на пульте имеют стандартный вид, поэтому если вы пользовались кондиционером когда-либо, то этот навык пригодится и в будущем.
Стоит заметить, что при отсутствии пульта ДУ кондиционер сможет работать только в автоматическом режиме. При этом он самостоятельно выбирает, какую функцию включить – обогрев или охлаждение. Если температура в помещении является ниже заданной, то включается обогрев; если выше – режим охлаждения.
Если вы знаете, как пользоваться пультом от кондиционера, и он находится в исправном виде, то тогда можно произвести такие операции:
- выключение или выключение кондиционера;
- выбор наиболее комфортного режима работы;
- выбор желаемой температуры и скорости вращения вентилятора;
- использование таймера для автоматического включения или выключения техники;
- задание направления раздачи воздушного потока, а также иные дополнительные функции, которые соответствуют купленной модели.
Информацию о текущих настройках кондиционера подскажут значки на экране пульта дистанционного управления. Некоторые из них модели имеют откидную крышку, и тогда управление совершается в двух положениях: закрытом и открытом. Все команды, которые задает пользователь, отображаются на дисплее. Поэтому не стоит бояться ошибиться, любое действие можно с легкостью отменить.
Особенности работы пульта дистанционного управления
Стоит заметить, что перед началом подачи команды с пульта ДУ необходимо проверить, что выбранный режим позволяет совершить желаемые настройки.
- Пульт должен располагаться на дистанции не более 7 м от передней панели кондиционера.
- При передаче команд, нужно направлять пульт строго на ИК-приемник, который находится справа на передней панели кондиционера.
- Кондиционер с помощью звукового сигнала подтверждает получение команды от пульта управления.
- Между непосредственно пультом дистанционного управления и кондиционером не должно находиться предметов, которые мешают прохождению сигнала.
- При передаче определенных последовательностей команд требуется, чтобы временной интервал между нажатием кнопок не превышал некоторого времени. В противном случае введенные команды сбрасываются, и всю последовательность команд придется вводить заново.
Кондиционер должен в постоянном режиме «считывать» сигналы, которые идут от пульта дистанционного управления, например, показатели температуры или иные параметры. Поэтому располагайте пульт ДУ в таком месте, чтобы в нем не было препятствий для прохождения сигналов.
Также необходимо контролировать состояние индикатора заряда батареи, который начнет мигать при ее низком заряде, и при необходимости заменить гальванический элемент. В противном случае, эффективная работа кондиционера в целом будет нарушена.
Как начать работу кондиционера с помощью пульта ДУ?
Начало работы кондиционера осуществляется с нажатием кнопки «включения/выключения» на пульте дистанционного управления. После этого издается звуковой сигнал, на панели загорается зеленый светодиод, называемый AIRCON, и открываются жалюзи.
Затем возникает вопрос, как настроить кондиционер на холод или теплый режим, включить вентиляцию или сушку? Для этого существует кнопка «MODE», каждое нажатие которой переключает текущий режим на другой. Таким способом вы выбираете наиболее приемлемый для вас вариант.
Чтобы настроить необходимую температуру, необходимо воспользоваться кнопками «+» и «-», в зависимости от того, хотите вы включить обогрев или охлаждение помещения. Стоит заметить, что некоторые модели кондиционеров имеют весьма ограниченный температурный диапазон, который следует уточнить заранее перед процессом покупки, чтобы не расстраиваться позже. Также убедитесь, что выбираете температуру в соответствии с используемым режимом. Например, при использовании режима «обогрев» не получится создать прохладный поток воздушных масс в помещении.
Если вы используете осушение воздуха или автоматический режим, то скорость вращения вентилятора не регулируется. В таком случае вентилятор сам выставляет необходимые параметры.
При выборе функции «таймер» вы программируете автоматическую работу вентилятора на ближайшие сутки. Это осуществляется с помощью кнопки «TIMER», расположенной на пульте ДУ. На его экране появится «START» и первоначальное время, через которое включится кондиционер. Нажав кнопку «SET», вы сможете увеличить этот диапазон от 0 до 10 часов. При еще одном нажатии «START» вы программируете кондиционер на выключение, которое выставляется аналогичным способом.
Пульты ДУ нового поколения
Производители современной бытовой техники пытаются сделать процесс ее эксплуатации как можно проще. Поэтому как пользоваться пультом от кондиционера для его эффективной работы, можно научить даже более зрелое поколение. Благодаря понятному и комфортному интерфейсу, а также удобных кнопок этот процесс не вызовет никаких неудобств.
Теперь вы можете, сидя на диване или находясь в другой части комнаты с легкостью включить отжим воздуха, его вентиляцию или ионизацию. Но следите, чтобы на пути передачи сигнала между пультом ДУ и кондиционером не было никаких преград.
Но случаются такие ситуации, когда такой важный элемент как пульт ДУ ломается вследствие механических повреждений, либо теряется. Единственное, что вы сможете сделать, это включить кондиционер, используя кнопку на его боковой части, если, конечно, она там присутствует. Кроме этого, работа будет осуществляться в автоматическом режиме, поэтому скорректировать данные температуры, скорости и направления потока воздушных масс не представляется возможным.
В этом случае остается два варианта действий. Во-первых, можно попробовать найти оригинальный образец этой же фирмы. Но пульты различных производителей чаще всего трудно отыскать, на что уходит большое количество времени. Кроме этого, они имеют довольно высокую цену.
Во-вторых, можно приобрести пульт дистанционного управления универсального плана. Такой товар можно найти почти в каждом магазине бытовой техники, а также заказать через интернет. Кроме этого, если у вас в доме или в квартире находится более чем один кондиционер, то больше не будет необходимости путаться в большом количестве пультов, один такой экземпляр будет управлять всей техникой.
Таким образом, пульт дистанционного управления – действительно важный элемент в процессе эксплуатации, особенно это касается работы кондиционера. Благодаря нему вы полноценно сможете использовать свою технику и создать наиболее комфортные для вас условия в доме.
Управление бытовыми кондиционерами чаще всего производится при помощи дистанционного пульта. Он продаётся в комплекте с охладительным прибором. Устройство подходит только к конкретной модели охладителя, поэтому при его потере или поломке пользователям приходится тратить время в поисках аналогичного переключателя.
К счастью, сегодня в продаже представлены универсальные пульты для кондиционера, которые могут передавать сигнал на различные модели охладителей. В этом материале мы расскажем о преимуществах и недостатках пульта дистанционного управления (ПДУ) и приведём инструкцию по их применению.
Виды устройств дистанционного управления
ПДУ классифицируют на два типа по принципу работы и способу подключения:
- инфракрасные беспроводные;
- настенные.
Рассмотрим основные особенности устройств каждого типа.
Инфракрасные модели
В бытовых системах охлаждения воздуха чаще всего используются инфракрасная модель ПДУ. Он представляет собой небольшое устройство с кнопками и имеет по бокам инфракрасные излучатели, передающие сигнал на фотоприемник сплит-системы.
Внешне такие устройства мало отличаются друг от друга. Оригинальные пульты для кондиционеров могут быть оборудованы следующими функциями:
- дисплей;
- встроенный термометр;
- подсветка.
Главные недостатки инфракрасных переключателей состоят в небольшом радиусе действия (около 8 м) и в том, что небольшой прибор легко может потеряться в квартире.
Настенные ПДУ
Настенные переключатели для охладительных систем удобны для использования в крупных помещениях. В отличие от инфракрасных моделей, радиус их действия неограничен, так как пульт соединяется с устройством через систему проводов.
При помощи настенного переключателя можно менять режим работы кондиционера для целого офиса от одного пульта.
Настенные ПДУ обычно не устанавливают в жилых домах, поскольку их нельзя перемещать по квартире, а для его монтажа потребуется прокладывать отдельный кабель.
Универсальный переключатель для кондиционера
Универсальный ПДУ для сплит-системы внешне мало чем отличается от обычного, идущего в комплекте с охладителем. Пластиковый корпус оснащён кнопками с обозначениями основных функций устройства и небольшим дисплеем.
Особенностью универсального пульта является большое количество частот передачи инфракрасного луча. Каждая из них соответствует определённой модели сплит-системы. Перед покупкой универсального переключателя нужно тщательно изучить инструкцию к прибору. В ней перечислены коды к кондиционерам, которые поддерживают устройство.
Бюджетные модели имеют от 1 тыс. встроенных кодов для разных моделей сплит-систем, а дорогие изделия – до 4 тыс. кодов. В таком ассортименте можно легко подобрать ПДУ для своего охладителя.
Настройка универсального пульта
Чтобы узнать, как подключить универсальный ПДУ к своему кондиционеру, следует тщательно изучить инструкцию к прибору. В большинстве случаев при настройке пульта выполняется следующий алгоритм действий:
- Для начала нужно открыть крышку прибора и вставить батарейки.
- При включении на дисплее отобразятся основные функции настройки охладителя.
- Затем в инструкции следует найти код, который соответствует вашей модели сплит-системы.
- Нажав клавишу Select , нужно ввести на панели код и нажать кнопку OK для подтверждения действия.
- Проверить работу устройства.
Если в инструкции нет нужного кода для сплит-системы – не стоит расстраиваться. Большинство универсальных переключателей могут «обнаружить» прибор в автоматическом режиме. Для этого нужно осуществить настройку по следующему плану:
- Нажмите на кнопку Select , на экране высветится код из перечня.
- Продолжайте нажимать на клавишу Select , наведя пульт на устройство.
- Перебирайте коды на переключателе, когда обнаружится нужный код, система сама отреагирует на него.
- Нажмите кнопку подтверждения (OK или Enter ), чтобы установить соединение с климатической техникой.
Функции и режимы
ПДУ кондиционера осуществляет ряд важных операций, которые упрощают использование сплит-системы, а зачастую и полностью обеспечивают её работоспособность. Перечислим основные функции пульта управления:
- Включение и настройка основных режимов работы: охлаждения воздуха, обогрева, вентиляции, осушения.
- Активация дополнительных режимов и функций – таймера, очистки и пр.
- Выставление желаемых температурных показателей.
- Настройка скорости работы вентиляторов.
- Регулировка направления воздушного потока при помощи смены положения жалюзи.
Любая модель ПДУ имеет стандартные обозначения режимов работы климатической техники, которые напечатаны на кнопках или панели устройства в виде значков или надписей. Перечислим наиболее распространённые команды и иконки на пульте от сплит-системы:
- On/Off или Power – включение и отключение кондиционера.
- Mode – управление автоматическим режимом.
- Swing и Air Direction – выставляет воздушный поток по вертикали.
- Fan – установка скорости вентиляторов (нажатием на кнопку увеличивается вращение лопастей).
- Timer – установка времени активации и выключения прибора.
- Sleep – функция «сна», снижает уровень шума и мощность охладителя.
- Clean Air – режим ионизации поступающего воздуха.
- Turbo или Full Power – запуск на максимальной мощности.
- Set или – блокировка клавиш.
Помимо перечисленных кнопок, существуют ещё такие значки, как «+» и «-» – повышение или снижение температуры на один градус. Те же функции выполняют кнопки со «стрелочками».
Зачастую некоторые из основных функций на панели отображаются в виде условных изображений – иконок. В них довольно легко разобраться: к примеру, за обогрев отвечает клавиша со значком «солнышка», а за охлаждение – «снежинки».
Некоторые модели сплит-систем обладают дополнительными функциями, которые имеют свои условные обозначения на ПДУ. Клавиша Clean отвечает за очистку и сушку внутреннего блока после работы. Кнопки Led и Lighting встречаются в кондиционерах с дисплеем – они включают подсветку.
В этом материале мы собрали общепринятые инструкции по пользованию устройствами дистанционного управления для сплит-систем. Мы выяснили, что разобраться в его работе достаточно просто — все клавиши имеют понятные обозначения, поэтому настройка может производиться интуитивно. Регулировка температуры и других параметров осуществляется повторным нажатием на функциональную клавишу. Тем не менее перед покупкой и использованием ПДУ всегда рекомендуется прочитать инструкцию к конкретной модели, чтобы избежать неправильной настройки прибора.
Инструкция разделена на главы, в которых подробно описаны функции и правила пользования.
Все пульты управления кондиционерами делятся на инфракрасные и проводные. Последний тип применяется для промышленных и полупромышленных установок. Сигналы они передают через тонкие специальные провода. Один проводной пульт управляет 3 – 8 кондиционерами. О том, как настроить пульт кондиционера, подробно описано в инструкции.
Инфракрасные пульты оптимально работают на расстоянии до 4 метров.
При расстоянии от 4 до 8 метров яркое освещение может нарушить ход инфракрасного луча.
Инструкция пульта управления кондиционером начинается со схематического изображения прибора с обозначением его частей и кнопок.
Основные функции
Описание пульта кондиционера гласит: чтобы выйти в меню основных функций, необходимо утопить кнопку MODE. На дисплее высвечиваются режимы:
- HEAT – воздух нагревается до 30 градусов;
- COOL – воздух охлаждается до +15 – 18 градусов. Чтобы поменять температуру, необходимо нажимать на стрелки вниз или вверх;
- DRY – осушение воздуха. При стабильной температуре уменьшается влажность;
- FAN – регулирует скорость вращения вентилятора. Обычно заданы 3 скорости;
- AUTO – все параметры задаются автоматически. Иногда этот режим включается отдельной кнопкой. Его же можно запустить с корпуса кондиционера, без пульта;
- SLEEP – тихая работа в ночное время;
- SWING – особый режим интенсивного проветривания помещения.
Правила замены элементов питания
В описании пульта кондиционера отдельный раздел посвящен правильному использованию устройства:
- Менять необходимо сразу обе батарейки, устанавливать одинаковые. Чтобы настройки пульта не пропали, замену следует осуществлять как можно быстрее;
- При длительном периоде простоя желательно изымать элементы питания из пульта;
- При стандартном использовании элементы питания служат около 12 месяцев. Некоторые модели сигнализируют о необходимости замены батарей. О том, что батарейки слабы, заметно по ослаблению яркости дисплея и замедленной реакции на команды;
- Не следует пытаться перезаряжать одноразовые батарейки.
Управление с помощью пульта
- Чтобы сигнал от пульта поступал на приемное устройство, необходимо направлять светодиод на кондиционер. Любые физические преграды мешают прохождению сигнала. Настроить пульт кондиционера, как указывает инструкция, совсем не сложно;
- Следует беречь пульт от падений и намокания;
- Пульт работает на расстоянии не более 8 метров;
- Если на светодиоде скапливается пыль, она также мешает прохождению инфракрасного луча. Поэтому пульт необходимо периодически протирать сухой тряпочкой.
Размер: px
Начинать показ со страницы:
Транскрипт
1 ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ КОНДИЦИОНЕРА (СПЛИТ-СИСТЕМЫ) Благодарим Вас за приобретение нашего кондиционера. Перед началом эксплуатации агрегата внимательно изучите и неукоснительно выполняйте требования данной инструкции.
2 СОДЕРЖАНИЕ НАЗНАЧЕНИЕ КНОПОК ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДУ) ИНФОРМАЦИЯ, ОТОБРАЖАЕМАЯ НА ДИСПЛЕЕ ПУЛЬТА ДУ ОБРАЩЕНИЕ С ПУЛЬТОМ ДУ УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ БЛОКИРОВКА ПУЛЬТА И СБРОС НАСТРОЕК АВТОМАТИЧЕСКИЙ РЕЖИМ РЕЖИМЫ ОХЛАЖДЕНИЯ (ОБОГРЕВА) И ВЕНТИЛЯЦИИ РЕЖИМ ОСУШЕНИЯ РАБОТА ПО ТАЙМЕРУ НАСТРОЙКА ТАЙМЕРА (ПРИМЕРЫ) РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА
3 НАЗНАЧЕНИЕ КНОПОК ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДУ) MODE (РЕЖИМ) Выбор режима работы: AUTO (автоматический), COOL (охлаждение), DRY (осушение), НEAT (ОБОГ- РЕВ только в агрегатах с тепловым насосом), FAN ONLY (ВЕНТИЛЯЦИЯ). ON/OFF (ВКЛ/ОТКЛ) Включение/отключение кондиционера FAN SPEED (СКОРОСТЬ ВЕНТИЛЯТОРА) Выбор скорости вращения вентилятора: AUTO (ВЫБИРАЕТСЯ АВТОМАТИЧЕСКИ), LOW (НИЗ- КАЯ), MED (СРЕДНЯЯ), HIGH (ВЫСОКАЯ). TEMP (ТЕМПЕРАТУРА) Увеличение уставки температуры до 30 С Уменьшение уставки температуры до 17 С Сдвиньте крышку 1
4 НАЗНАЧЕНИЕ КНОПОК ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДУ) AIR DIRECTION (НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА) Изменение положения горизонтальной заслонки (только для агрегатов с регулированием направления воздушного потока) ECONOMIC RUNNING (ЭКОНОМИЧНЫЙ РЕЖИМ) Включение экономичного режима работы (не у всех моделей) SWING (ПОКАЧИВАНИЕ) Включение/отключение покачивания заслонки ОК Включение таймера с заданным временем. ТАЙМЕР Таймер включения кнопка TIMER ON Таймер отключения – кнопка TIMER OFF CLOCK (ЧАСЫ) Установка текущего времени TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) Кнопки предназначены для задания текущего времени и настройки таймера LOCK (БЛОКИРОВКА) Блокировка пульта для защиты от случайного изменения настроек. После нажатия этой кнопки агрегат будет работать с заданными настройками, не реагируя на команды с пульта ДУ. Чтобы разблокировать пульт, нажмите эту кнопку еще раз. CANCEL (ОТМЕНА) Отключение таймера RESET (СБРОС) Сброс текущих настроек и возвращение к настройкам по умолчанию: Время 0:00 Режим работы: AUTO Скорость вентилятора: AUTO Температура: 24 Внешний вид Вашего пульта может отличаться от показанного на рисунке. 2
5 ИНФОРМАЦИЯ, ОТОБРАЖАЕМАЯ НА ДИСПЛЕЕ ПУЛЬТА ДУ Индикатор передачи команды Отображается во время передачи команды с пульта на кондиционер Индикатор режима работы Показывает текущий режим работы: AUTO (автоматический), COOL (охлаждение), DRY (осушение), НEAT (ОБОГРЕВ только в агрегатах с тепловым насосом), FAN ONLY (ВЕНТИЛЯЦИЯ) Индикатор включения кондиционера Отображается после включения кондиционера кнопкой ВКЛ/ ОТКЛ. (ON/OFF) Индикация заданной температуры (17 С 30 С) В режиме вентиляции (FAN ONLY) в этом поле ничего не отображается. Индикация текущего времени в 24-часовом формате Индикация настроек таймеров в 24-часовом формате Индикатор блокировки пульта ДУ Отображается при нажатии кнопки LOCK (БЛОКИРОВКА) и исчезает ее при повторном нажатии Индикатор заданной скорости вращения вентилятора Показывает скорость вращения вентилятора: AUTO (ВЫБИРА- ЕТСЯ АВТОМАТИЧЕСКИ), LOW (НИЗКАЯ), MED (СРЕДНЯЯ), HIGH (ВЫСОКАЯ). Индикатор экономичного режима (не у всех моделей) Отображается после нажатия кнопки ECONOMIC RUNNING (ЭКО- НОМИЧНЫЙ РЕЖИМ) и исчезает ее при повторном нажатии. На рисунке для ясности показаны все индикаторы. При работе кондиционера на дисплее отображаются только индикаторы, соответствующие текущему режиму работы. 3
6 ОБРАЩЕНИЕ С ПУЛЬТОМ ДУ м При работе инфракрасный передатчик пульта ДУ должен быть направлен к приемнику инфракрасного сигнала на внутреннем блоке. Максимальное расстояние до внутреннего блока не должно превышать 8 м. После включения режима работы по таймеру оставьте пульт в таком положении, из которого он сможет в заданное время беспрепятственно передать требуемую команду на внутренний блок. Если между пультом и внутренним блоком имеются препятствия, мешающие передаче команды, то включение/отключение по таймеру может произойти с задержкой до 15 мин. ВНИМАНИЕ! Не допускайте наличия препятствий между пультом ДУ, посылающим сигнал, и приемником сигнала во внутреннем блоке. Не допускайте попадания на пульт жидкостей, не подвергайте его воздействию прямых солнечных лучей и тепла. Не допускайте попадания прямых солнечных лучей на инфракрасный приемник внутреннего блока, поскольку это может привести к неправильной работе кондиционера. Если на работу пульта ДУ оказывают влияние находящиеся в помещении электроприборы, попробуйте их переставить или посоветуйтесь со специалистом-электриком. Замена элементов питания В пульте ДУ используется два сухих щелочных элемента питания (R03/LR03X2). Порядок замены: 1. Сдвиньте крышку отсека питания и установите новые батареи вместо старых. 2. Закройте крышку и нажмите кнопку RESET (СБРОС) 3. Убедитесь, что на дисплее отображается 0:00, символ двоеточия мигает. 4. Установите текущее время на часах пульта ДУ. 4
7 ПРИМЕЧАНИЯ Запрещается устанавливать батареи разных типов, а также использовать новую батарею вместе с разряженной. Если пульт долгое время не будет использоваться, извлеките батареи, поскольку они могут протечь и повредить пульт. Срок службы батареи при нормальной эксплуатации составляет приблизительно полгода. Если индикация на дисплее недостаточно контрастна или внутренний блок не принимает сигналов от пульта, замените батареи. УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ Перед тем, как приступить к работе с кондиционером, установите текущее время. Часы пульта ДУ отображают время независимо от того, работает кондиционер, или нет. Установка времени перед первым включением или после смены батарей После установки батарей на дисплее будет отображаться 0:00 с мигающим двоеточием. 1. Установите время кнопками TIME ADJUST Вперед Назад При каждом нажатии время изменяется на 1 минуту. Если кнопка удерживается нажатой, время изменяется с большей скоростью. 5
8 2. Введите время, нажав кнопку ОК При нажатии кнопки ОК мигание прекращается, и часы начинают работу. 3. Изменение настройки часов Нажмите кнопку CLOCK (ЧАСЫ). Начнет мигать двоеточие индикатора часов на дисплее. Чтобы изменить текущее время, выполните шаги 1 и 2. *Точность хода часов составляет 10 с в сутки. ВНИМАНИЕ! Настройки пульта ДУ могут быть сбиты электростатическим разрядом или высоковольтной помехой. При этом на дисплее будет отображаться 0:00 с мигающим двоеточием. В таком случае, перед началом работы с кондиционером следует заново установить текущее время. БЛОКИРОВКА ПУЛЬТА И СБРОС НАСТРОЕК 1. При нажатии кнопки LOCK (БЛОКИРОВКА) блокируются все кнопки пульта ДУ, за исключением самой кнопки LOCK (БЛОКИРОВКА), а кондиционер работает с текущими настройками. Данная функция позволяет избежать случайного изменения настроек агрегата. Чтобы разблокировать пульт, повторно нажмите кнопку БЛОКИРОВКА (LOCK). 2. При нажатии кнопки СБРОС (RESET) сбрасываются все текущие настройки кондиционера, и он возвращается к настройкам по умолчанию. При этом индикатор часов показывает 0:00 (двоеточие мигает), индикаторы режима работы и скорости вращения вентилятора показывают Auto, а индикатор температуры показывает 24. 6
9 АВТОМАТИЧЕСКИЙ РЕЖИМ В автоматическом режиме кондиционер выбирает рабочий режим – охлаждение, обогрев (только для агрегатов с тепловым насосом) или вентиляция, – в зависимости от фактической температуры в помещении. Кондиционер будет автоматически поддерживать заданную температуру в помещении. При повторном включении кондиционера кнопкой ON/OFF (ВКЛ/ОТКЛ.) пульта ДУ, работа будет возобновлена с сохраненными настройками. При работе в автоматическом режиме мигает светодиод OPERATION (РАБОТА) на панели индикации внутреннего блока. ПУСК КОНДИЦИОНЕРА 1. Кнопкой MODE (РЕЖИМ) выберите AUTO (АВТОМАТИ- ЧЕСКИЙ). 2. Кнопкой TEMP (ТЕМПЕРАТУРА) задайте желаемую температуру в помещении (обычно С). 3. Нажмите кнопку ON/OFF (ВКЛ/ОТКЛ). Загорится светодиод OPERATION (РАБОТА) на панели индикации внутреннего блока и через 3 минуты кондиционер начнет работу в режиме, который он выберет автоматически в зависимости от температуры в помещении. ОСТАНОВ КОНДИЦИОНЕРА Нажмите кнопку ON/OFF (ВКЛ/ОТКЛ). Кондиционер прекратит работу. Если Вас не устраивает рабочий режим, который выбирает система автоматического управления, задайте настройки кондиционера вручную. В автоматическом режиме скорость вращения вентилятора выбирается автоматически и индикатор скорости вращения вентилятора показывает AUTO. 7
10 РЕЖИМЫ ОХЛАЖДЕНИЯ (ОБОГРЕВА) И ВЕНТИЛЯЦИИ ПУСК КОНДИЦИОНЕРА Включите электропитание кондиционера. Светодиод OPERATION (РА- БОТА) на панели индикации внутреннего блока начнет мигать. 1. Выберите режим работы кондиционера кнопкой MODE: COOL (охлаждение), НEAT (ОБОГРЕВ только в агрегатах с тепловым насосом), FAN ONLY (ВЕНТИЛЯЦИЯ) 2. Задайте температуру кнопкой TEMP (ТЕМПЕРАТУРА) В режиме охлаждения: не менее 21 С В режиме обогрева: не более 28 С 3. Установите скорость вращения вентилятора кнопкой FAN SPEED: AUTO (ВЫБИРАЕТСЯ АВТОМАТИЧЕСКИ), LOW (НИЗКАЯ), MED (СРЕДНЯЯ), HIGH (ВЫСОКАЯ) 4. Нажмите кнопку ON/OFF (ВКЛ/ОТКЛ). Светодиод OPERATION на панели индикации внутреннего блока загорится ровным светом, и через 3 минуты кондиционер начнет работу. В режиме вентиляции (FAN ONLY) кондиционер начнет работу немедленно. ОСТАНОВ КОНДИЦИОНЕРА Нажмите кнопку ВКЛ/ОТКЛ (ON/OFF). Кондиционер прекратит работу. В режиме вентиляции (FAN ONLY) температура не задается (шаг 3 не выполняется). РЕЖИМ ОСУШЕНИЯ ПУСК КОНДИЦИОНЕРА Включите электропитание кондиционера. Светодиод OPERATION (РА- БОТА) на панели индикации внутреннего блока начнет мигать. 1. Кнопкой MODE выберите режим DRY (ОСУШЕНИЕ). 2. Нажмите кнопку ТЕМР (ТЕМПЕРАТУРА). На дисплее отобразится AUTO (ВЫБИРАЕТСЯ АВТОМАТИЧЕСКИ), индикатор скорости вращения вентилятора будет показывать LOW (НИЗКАЯ). 3. Нажмите кнопку ON/OFF (ВКЛ/ОТКЛ). Светодиод OPERATION (РА- БОТА) на панели индикации внутреннего блока загорится ровным светом, и через 3 минуты кондиционер начнет работу ОСТАНОВ КОНДИЦИОНЕРА Нажмите кнопку ON/OFF (ВКЛ/ОТКЛ). Кондиционер прекратит работу. 8
11 РАБОТА ПО ТАЙМЕРУ 1. Нажмите кнопку TIMER ON (ТАЙМЕР ВКЛЮЧЕНИЯ) или TIMER OFF (ТАЙМЕР ОТКЛЮЧЕНИЯ). Текущие настройки таймера будут показаны в строках TIMER ON и TIMER OFF на дисплее, знак двоеточия начнет мигать. 2. Задайте время кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ). Вперед Назад При каждом нажатии время изменяется на 10 минут. Если кнопка удерживается нажатой, время изменяется с большей скоростью. 3. Активируйте таймер, нажав кнопку ОК. Проверьте, что светодиод TIMER (ТАЙМЕР) на панели индикации внутреннего блока горит ровным светом. ОТКЛЮЧЕНИЕ ТАЙМЕРА 4. Нажмите кнопку CANCEL (ОТМЕНА). Настройка таймера будет отменена. ИЗМЕНЕНИЕ НАСТРОЙКИ ТАЙМЕРА Выполните шаги 1, 2 и 3. ВНИМАНИЕ! В режиме работы по таймеру пульт ДУ в заданное время автоматически передаст требуемый сигнал на внутренний блок. Пульт должен находится в таком положении, чтобы между его инфракрасным передатчиком и инфракрасным приемником внутреннего блока не было препятствий. Время работы по таймеру, задаваемое с пульта ДУ, не превышает 24 часов. 9
12 НАСТРОЙКА ТАЙМЕРА (ПРИМЕРЫ) ВКЛ. Таймер отключения ОТКЛ. Таймер отключения (TIMER OFF) Кондиционер прекращает работу в заданное время, например, когда Вы ложитесь спать. Пример: Кондиционер должен отключаться в 23:00 1. Нажмите кнопку TIMER OFF. 2. Кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) установите 23:00 в строке TIMER OFF. 3. Нажмите кнопку ОК. Таймер включения Таймер включения (TIMER ON) Кондиционер начинает работу в заданное время, например, в момент Вашего пробуждения или возвращения с работы. ОТКЛ. ВКЛ. Пример: Кондиционер должен включаться в 6:00 1. Нажмите кнопку TIMER ON. 2. Кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) установите 6:00 в строке TIMER ON. 3. Нажмите кнопку ОК. ВКЛ. Таймер отключения Таймер включения ОТКЛ. Комбинированный таймер Цикл ВКЛ. ОТКЛ. ВКЛ. Кондиционер прекращает работу в заданное время, например, когда Вы ложитесь спать, и начинает работу, когда Вы просыпаетесь или возвращаетесь домой. Пример: Кондиционер должен отключаться в 23:00, а включаться в 6: Нажмите кнопку TIMER OFF. 2. Кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) установите 23:00 в строке TIMER OFF. 3. Нажмите кнопку TIMER ON. 4. Кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) установите 6:00 в строке TIMER ON. 5. Нажмите кнопку ОК. 10
13 НАСТРОЙКА ТАЙМЕРА (ПРИМЕРЫ) ОТКЛ. Таймер включения Таймер отключения ОТКЛ. ВКЛ. Цикл ОТКЛ. ВКЛ. ОТКЛ. Кондиционер не работает, пока вы спите, начинает работу, когда Вы просыпаетесь, и прекращает работу, когда Вы уходите из дома. Пример: Кондиционер должен включаться в 6:00 и отключаться в 8: Нажмите кнопку TIMER ON. 2. Кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) установите 6:00 в строке TIMER ON. 3. Нажмите кнопку TIMER OFF. 4. Кнопками TIME ADJUST (УСТАНОВКА ВРЕМЕНИ) установите 8:00 в строке TIMER OFF. 5. Нажмите кнопку ОК. Первым будет активирован тот таймер (включения или отключения), время настройки которого ближе к текущему времени. Если для обоих таймеров была задана одинаковая настройка, то режим работы по таймеру не будет активирован, а кондиционер может отключиться. РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА В режимах охлаждения и осушения заслонка должна находиться внутри синего сектора При неправильно выбранном направлении воздушного потока может появиться ощущение дискомфорта, вызванное неравномерностью распределения температуры по объему помещения. Регулирование направления воздушного потока вверх-вниз осуществляется с помощью пульта. Регулирование направления воздушного потока вправо-влево осуществляется вручную. Регулирование в вертикальной плоскости (вверх-вниз) Направление потока воздуха в вертикальной плоскости выбирается автоматически, в зависимости от режима работы. Изменение направления потока обработанного воздуха в вертикальной плоскости Выполняется во время работы кондиционера. Нажмите и удерживайте кнопку AIR DIRECTION (НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА) на пульте дистанционного управления до тех пор, пока горизонтальная заслонка не займет требуемое положение. Задайте направление потока обработанного воздуха, установив горизонтальную заслонку в требуемое положение. При последующих включениях кондиционера заслонка будет занимать это положение автоматически. 11
14 РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА Автоматическое покачивание горизонтальной заслонки (вверхвниз) Включение данной функции выполняется при работающем кондиционере. Нажмите кнопку SWING (ПОКАЧИВАНИЕ) на пульте дистанционного управления. Для отключения покачивания, повторно нажмите кнопку SWING. Нажмите кнопку AIR DIRECTION (направление воздушного потока) и установите заслонку в требуемое положение. ВНИМАНИЕ! Кнопки AIR DIRECTION (направление воздушного потока) и SWING (покачивание) не работают, если кондиционер отключен (в том числе по таймеру). Не направляйте надолго поток обработанного воздуха вертикально вниз в режиме осушения или охлаждения. В противном случае на поверхности горизонтальной заслонки может образовываться конденсат и стекать на пол или предметы интерьера. Для регулирования положения горизонтальной заслонки используйте только кнопки AIR DIRECTION (направление воздушного потока) и SWING (покачивание). Не пытайтесь изменять положение заслонки вручную, поскольку это может привести к нарушению нормальной работы заслонки. В этом случае отключите и снова включите кондиционер. Если пуск кондиционера был произведен сразу же после его отключения, то заслонка может оставаться неподвижной в течение 10 сек. 12
15 13 GRT-02B
Беспроводный пульт дистанционного управления Руководство пользователя Полностью внимательно прочитайте эту инструкцию перед использованием пульта ДУ. Сохраните инструкцию на будущее. Предупреждения Names
DK13-03.06.14 ИНСТРУКЦИЯ Инфракрасный пульт дистанционного управления Модель: KIC-11 SET TEMPERATURE (C) AUTO COOL DRY HEAT FAN HIGH MED LOW TEMP MODE ON/OFF FAN SPEED SWING SLEEP TIMER ON TIMER OFF RESET
DM12-03. 06.06 ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Инфракрасный пульт управления RM05/BG(T)E-A (с функцией установки адресации внутренних блоков системы VRF) RE LOCK C/H Содержание 1. Режимы и кнопки пульта
КОНДИЦИОНЕР ВОЗДУХА ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ CS349-R09D(E) 202055090224 20100119 Благодарим за покупку нашего кондиционера воздуха. Перед эксплуатацией кондиционера внимательно ознакомьтесь с настоящим
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПУЛЬТ RM05 www.mdv-russia.ru Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство и храните его в доступном месте. Продукция сертифицирована
CLIMATE 5000 VRF Инфракрасный пульт дистанционного управления IRC 6720844773 (2015/07) RU 6720844773 (2015/07) CLIMATE 5000 VRF МЕРЫ ПРЕДОСТОРОЖНОСТИ 2 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ К ПУЛЬТУ ДУ 3. КНОПКИ И
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ Инфракрасный пульт дистанционного управления SYSCONTROL RM 02 Тщательно изучите данную инструкцию и сохраняйте ее для использования в работе с оборудованием Производитель оставляет
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ р у к о в о д с т в о по эк с п л у а т а ц и и Большая библиотека технической документации http://splitoff. ru/tehn-doc.html каталоги, инструкции, сервисные мануалы, схемы.
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПРИМЕЧАНИЯ 1. Цифры, приведённые в данной инструкции, приведены в качестве справочной информации, и технические характеристики продукта, который
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПУЛЬТ R05 СЕРИЯ FREE MATCH www.mdv-russia.ru Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство и храните его в доступном месте. Продукция
Руководство пользователя пульт дистанционного управления ВНИМАНИЕ! Расположение кнопок на рисунке может отличаться от фактического на вашем пульте. Прежде, чем привести кондиционер в действие, прочитайте
Руководство пользователя Пульт дистанционного управления R51 Содержание Спецификации пульта дистанционного управления… 2 Характеристики… 2 Функциональные кнопки пульта дистанционного управления…
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ – Перед применением устройства тщательно изучите руководство пользователя. – Сохраните это руководство в надежном месте для дальнейшего использования. Remote control.indd
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ХАРАКТЕРИСТИКИ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Модель RG 05D Номинальное напряжение 3,0 В (две сухие батарейки R03/LR03) Минимальное напряжение сигнала, 2,0 B исходящего
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СПЛИТ-СИСТЕМЫ ИНВЕРТОРНОГО ТИПА MSG-09HRI MSG-12HRI MSG-21HRI MSG-24HRI Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном
БЕСПРОВОДНЫЙ ПУЛЬТ УПРАВЛЕНИЯ YB1F2 Пульт дистанционного управления Содержание 1. Информация для пользователя ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Убедитесь в отсутствии преград между приемником и беспроводным пультом дистанционного
БЕСПРОВОДНОЙ ПУЛЬТ ДУ IRC-03RSAT6 6 5 Кнопка ON/OFF. Нажмите на эту кнопку, чтобы запустить или остановить работу кондиционера. Кнопка «MODE». Последовательно нажимая на эту кнопку, выберите один из режимов
СПЛИТ-СИСТЕМА КОЛОННОГО ТИПА MFS2-24ARN2 MFS2-48ARN2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Внимательно изучите данное руководство и храните его в доступном месте. СОДЕРЖАНИЕ Условия эксплуатации……………………………………………
1. УПРАВЛЕНИЕ МЕРЫ БЕЗОПАСНОСТИ КОНДИЦИОНЕРОМ 1.1 Пульт управления (Рис. 1) Для управления кондиционера применяется беспроводной инфракрасный дистанционный пульт (рис. 1). При управлении расстояние между
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПУЛЬТА ДУ В целях безопасной и эффективной эксплуатации необходимо внимательно ознакомиться с данным руководством и сохранить его для справки. Оглавление Наименования и функции
C – Большая библиотека технической документации http://splitoff.ru/tehn-doc.html каталоги, инструкции, сервисные мануалы, схемы. 10 11 12 13 14 15 Daewoo Electronic – их чистой См. руководство пользователя.)
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ МУЛЬТИСПЛИТ-СИСТЕМА ИНВЕРТОРНОГО ТИПА MS2G-18HRI Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. СОДЕРЖАНИЕ Правила
Пульт дистанционного управления Инструкция по эксплуатации Режимы работы кондиционера Кондиционер может работать в четырех режимах. Каждое нажатие кнопки «Mode» включает очередной режим. Охлаждение охлаждение,
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Пожалуйста, внимательно прочитайте данное Руководство пользователя перед использованием прибора. Сохраните данное Руководство пользователя в надежном
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Внутренние блоки VRF системы V4+ www.mdv-russia.ru Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство и храните его в доступном месте. 1.
Сплит-система колонного типа AEG. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. СОДЕРЖАНИЕ Правила безопасной эксплуатации…3 Устройство кондиционера…4 Пульт дистанционного управления…5 Инструкция по эксплуатации…8
СПЛИТ-СИСТЕМА KFR 8202GWE РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. СОДЕРЖАНИЕ Устройство кондиционера…………………………………………….. ……1
Сплит-системы Midea. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. СОДЕРЖАНИЕ Правила безопасной эксплуатации……………………………….3 Устройство кондиционера……………………………………..4 Эксплуатация
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ Благодарим Вас за покупку кондиционера ASTER. Пожалуйста, перед началом эксплуатации внимательно изучите данную инструкцию. Сохраните данную инструкцию
СПЛИТ-СИСТЕМА КОЛОННОГО ТИПА MFS2-24AR MFS2-48AR РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГАРАНТИЙНЫЙ ТАЛОН Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство и храните его в доступном
Пульт YX1F инструкция пользователя Большая библиотека технической документации http://splitoff.ru/tehn-doc.html каталоги, инструкции, сервисные мануалы, схемы. Кондиционер имеет следующие основные режимы
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Фанкойл кассетного типа (четырехнаправленный) стандартный и компактный www. mdv-russia.ru Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство
Сплит-системы ERISSON Инструкция по эксплуатации Пульт дистанционного управления В целях безопасной и эффективной эксплуатации необходимо внимательно ознакомиться с данным руководством и сохранить его
Сплит-системы Midea. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. СОДЕРЖАНИЕ Правила безопасной эксплуатации……………………………….3 Устройство кондиционера………………………………………4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОНДИЦИОНЕР ВОЗДУХА КОЛОННОГО ТИПА МОДЕЛЬ: CHF60AD-M3NNA2A *Изображение на фотографии может отличатся от реального прибора Пожалуйста, внимательно изучите данное руководство
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ УНИВЕРСАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Пожалуйста, внимательно изучите данное руководство перед началом работы Designed by Cooper&Hunter International Corporation, Oregon,
DM14-03.06.01 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ КОНДИЦИОНЕРА Модели RG36A(1)/BG(C)EF RG36A2/BG(C)EF RG36B(1)/BG(C)E RG36C/BG(C)E RG36C1/BGE RG36F/BG(C)EF RG36F1/BG(C)EF Благодарим вас за выбор нашей
ИНСТРУКЦИЯ Инфракрасный пульт дистанционного управления ARC-11 DA16-03. 06.01 Содержание 1. Технические данные пульта дистанционного управления…3 2. Кнопки и функции…4 3. Эксплуатация пульта дистанционного
СОДЕРЖАНИЕ Правила техники безопасности…………………………………….3 Рекомендации по экономии электроэнергии………………………….4 Устройство кондиционера…………………………………………4
Руководство по эксплуатации беспроводного пульта ДУ G4 McQuay G4 0608-B1 (G4 0504-A1) M08019010107 1. Вид беспроводного пульта ДУ 2. Обозначения кнопок 1. Источник сигналов. Передает сигналы на кондиционер.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ МОБИЛЬНЫЙ КОНДИЦИОНЕР ACM-09HR ACM-12HR Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. СОДЕРЖАНИЕСОДЕРЖАНИЕ
Пульт YB1FA Инструкция Пользователя 1 HOUR ONOFF 3 Большая библиотека технической документации http://splitoff.ru/tehn-doc.html каталоги, инструкции, сервисные мануалы, схемы. Пульт дистанционного управления
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПУЛЬТА ДУ + FAN HEALTH SLEEP + MODE HUMIDITY POWER FEELING SWING – TIMER/CLOCK – В целях безопасной и эффективной эксплуатации необходимо внимательно ознакомиться с данным руководством
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СПЛИТ-СИСТЕМЫ ACS-07HR ACS-09HR ACS-12HR ACS-18HR ACS-24HR Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. СОЖЕРЖАНИЕ
Инструкция пользователя пульт дистанционного управления Пожалуйста, перед использованием ПДУ внимательно прочитайте данную инструкцию. Сохраните данную инструкцию для обращений к ней в будущем. Содержание
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОНДИЦИОНЕР ВОЗДУХА МОБИЛЬНЫЙ ACM-09HRM ACM-12HRM ACM-14HRM Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. Содержание
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОПИСАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ КОНДИЦИОНЕРА ОПИСАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Модель: AWMI-20HPDC1 ACI/ACO-70HPR1 AWMI-25HPDC1
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ И ЕГО ФУНКЦИИ Перед началом использования ПДУ ознакомьтесь с разделом «ВЫБОР СИСТЕМЫ КОММАНД ПУЛЬТА ДУ» на стр. . 9 4 5 6 0 5 7 8 4 0 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ И ЕГО ФУНКЦИИ Кнопка
СПЛИТ-СИСТЕМА КАССЕТНОГО ТИПА МСА-18HR МСА-24HR МСА-30HR МСА-36HR МСА-48HR РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Внимательно изучите данное руководство и храните его в доступном месте СОДЕРЖАНИЕ Правила техники
Руководство по эксплуатации Проводной Пульт дистанционного управления МодЕлЬ: KJR-10B до начала монтажа внимательно прочтите это руководство, храните его в надёжном месте для дальнейшего использования.
Инструкция по эксплуатации пульта дистанционного управления для настенного кондиционера CS57-RA 0055008 0000 Благодарим Вас за покупку нашего кондиционера! Внимательно прочитайте инструкцию перед началом
МОБИЛЬНЫЙ КОНДИЦИОНЕР MPA-09ER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. СОДЕРЖАНИЕ Правила безопасной
Сплит-системы AEG. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. СОДЕРЖАНИЕ СОДЕРЖАНИЕ Устройство кондиционера. ………………………………………………….1 Условия эксплуатации кондиционера……………………………………………2
DM12-03.06.02 ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Проводной пульт управления KJR10-B/DP(T)-E Содержание 1. Меры предосторожности…3 2. Условия эксплуатации…4 3. Функциональные возможности…4 4. Монтаж
FC07-WNHA FC09-WNHA FC12-WNHA FC18-WNHA FC24-WNHA FC30-WNHA FC36-WNHA FUSION! Технические характеристики Руководство по эксплуатации пульта ДУ Меры предосторожности Установка и замена элементов питания
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РУССКИЙ Содержание Меры Предосторожности… 1-2 Использование пульта дистанционного управления…3 эксплуатация… 4-12 Спасибо за покупку нашего
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ МОДЕЛИ RAS-5CNH RAS-3CNH НАЗВАНИЕ И ФУНКЦИИ КАЖДОГО ЭЛЕМЕНТА Этот пульт позволяет управлять работой блока и установкой таймера бытового кондиционера. Максимальное расстояние
КОНДИЦИОНЕР СПЛИТ-СИСТЕМЫ СЕРИЯ «DIGITAL» ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ KF(R)-25GW/NA70(71) KF(R)-35GW/NA70(71) Пожалуйста, перед началом работы внимательно изучите данную инструкцию Сертификат
СДЕЛАНО ДЛЯ РОССИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДЛЯ БЫТОВЫХ СПЛИТ СИСТЕМ СЕРИИ R MSR1i-07HRN1 MSR1i-09HRN1 MSR1i-12HRN1 MSR1i-18HRN1 MSR1i-24HRN1 MSR1i-28HRN1 MSR1i-09HRDN1 MSR1i-12HRDN1 MSR1i-18HRDN1 MSR1i-24HRDN1
Сплит-система для nditioner plit it ir onditioner кондиционирования воздуха W “SOW OW OW MA ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Модели: AWI/AWO-25HPDC1A AWI/AWO-35HPDC1A AWI/AWO-53HPDC1A AWI/AWO-70HPDC1A NUAL
СДЕЛАНО ДЛЯ РОССИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДЛЯ БЫТОВЫХ СПЛИТ СИСТЕМ СЕРИИ VIDA Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство и храните его в доступном месте.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СПЛИТ СИСТЕМЫ КОНСОЛЬНОГО ТИПА MFAi MDFA 2 www.mdv-russia. ru Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство и храните его в доступном
DK4-03.06.4 ИНСТРУКЦИЯ Инфракрасный пульт дистанционного управления МОДЕЛЬ: KIC-7H (для внутренних блоков серии KSGH, KMGC) KIC-7H (для внутренних блоков серии KSGC, KSGJ и KMGJ) KIC-76H (для внутренних
СПЛИТ-СИСТЕМА КОЛОННОГО ТИПА MFK-24AR MFK-48AR MFK-60AR РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Внимательно изучите данное руководство и храните его в доступном месте. СОДЕРЖАНИЕ Предупреждающие знаки………………………………………….3
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУССКИЙ СОДЕРЖАНИЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ…1-2 ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДУ…3 ФУНКЦИИ…4-9 Благодарим Вас за приобретение нашего кондиционера Перед
Сплит-система Ballu. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. СОДЕРЖАНИЕ СОДЕРЖАНИЕ Устройство кондиционера…………………………………………………..3 Условия эксплуатации кондиционера. …………………………………………..4
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ SRH-PM184DC SRH-PM244DC SRH-PM364DC SSH-PM074DC SSH-PM094DC SSH-PM124DC SSH-PM184DC 12 17 18 КНОПКА ON/OFF Кондиционер начнет работу, если к нему подведено питание, или остановится,
DM12-03.06.03 ИНСТРУКЦИЯ ПО МОНТАЖУ и эксплуатации Проводной пульт управления KJR-12B/DP(T)-E Содержание 1. Меры предосторожности…3 2. Условия эксплуатации…4 3. Функциональные возможности…4 4. Монтаж
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ИНСТРУКЦИЯ ПО УСТАНОВКЕ Проводной пульт дистанционного управления СЕРИЯ KJR-10 www.mdv-russia.ru Благодарим Вас за покупку нашего кондиционера. Внимательно изучите данное руководство
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОНДИЦИОНЕР СИСТЕМЫ СПЛИТ СЕРИЯ SMART МОДЕЛИ: CH-S07LH/R CH-S09LH/R CH-S12LH/R CH-S18LH/R CH-S24LH/R 1. МЕРЫ БЕЗОПАСНОСТИ МЕРЫ БЕЗОПАСНОСТИ 2. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ 3.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прежде чем приступать к установке и эксплуатации кондиционера, пожалуйста, внимательно прочитайте разделы, относящиеся к правилам эксплуатации и безопасности. СОДЕРЖАНИЕ Меры предосторожности………………………………………3
Подготовка к эксплуатации. 1 Меры предосторожности. 2 НАИМЕНОВАНИЯ ЧАСТЕЙ Внутренний блок.. 3 Внешний блок 3 Дисплей.. 4 Пульт ДУ 5 ОПИСАНИЕ РЕЖИМОВ Наименования режимов 7 «Умный» режим (SMART) 8 Таймер.
Таймер и часы Использование таймера Установка таймера включения/отключения (ON/OFF) Нажмите кнопку Timer/cl, и в зависимости от того, работает кондиционер или выключен, Вы сможете настроить таймер включения
Кондиционер вошел плотно в повседневную жизнь большинства людей. Его используют дома, в офисах, торговых центрах – практически везде. С его помощью легко и быстро можно как охладить, так и нагреть помещение. Но при огромном спросе большинство потребителей толком и не знают обо всех его возможностях. Не меньшее количество людей мало ориентируется в обозначениях кнопок на пульте кондиционера. Данная статья поможет разобраться в этом вопросе.
Виды и особенности
Пульты от кондиционера делятся на:
- инфракрасные;
- проводные.
Инфракрасными считаются пульты, передающие сигнал благодаря излучению. Данная система используется в настенных сплит-системах, кассетных, потолочных кондиционерах, а также в некоторых моделях оконных кондиционеров. Инфракрасные пульты удобны в использовании, но их дальность действия ограничена до 8 метров, при этом нужно учитывать, что после 5 метров могут возникнуть сбои в работе из-за яркого освещения. Данный вид управления не подойдет для систем, устанавливаемых выше рекомендуемых значений, а также тех моделей, у которых внутренние блоки скрыты за подвесными потолками либо гипсокартонными конструкциями.
Инфракрасные пульты обладают системой самодиагностики, поэтому во время сбоя лампочки-индикаторы на внутреннем блоке сплит-системы начинают сигнализировать миганием, благодаря чему сервисной службе понадобится меньше времени на диагностику и ремонт.
Проводные управляют кондиционером на любом расстоянии. При неполадках в работе отображают на дисплее код ошибки, что делает диагностику еще проще, чем у инфракрасного пульта. Проводной вид управления позволяет контролировать работу 4-8 кондиционеров. В некоторых моделях дополнительно имеется датчик температуры, что помогает обеспечивать оптимальную производительность.
НЕАТ
Вне зависимости от производителя сплит-системы можно выделить основные обозначения на пульте кондиционера.
НЕАТ – обогрев, температура до 30 градусов. Данный режим используют для нагрева воздуха в помещении. Он имеет обозначение на пульте управления кондиционера в виде солнышка. Программа самостоятельно нагоняет температуру до заданной, как только она начинает падать. Важно знать, что у каждого прибора существуют свои ограничения при использовании в холодную погоду. Ограничения в работе могут быть от -5 до -15 градусов в зависимости от технических характеристик кондиционера. Не следует пренебрегать правилами эксплуатации прибора, чтобы избежать поломок. При выборе кондиционера важно узнать условия, при которых его можно использовать. Есть модели, в которых нет ограничений.
COOL
Этим режимом охлаждают помещение в жаркую погоду до 16-18 градусов. Данная функция считается главной и присутствует в любом кондиционере. Она имеет обозначение на пульте кондиционера в виде снежинки. Охлаждение происходит благодаря залитому хладагенту, который медленно забирает тепло из помещения за счет газообразования и выпускает теплый воздух на улицу. Мощность кондиционера следует выбирать из расчета один киловатт на 8-10 квадратных метров, при таких условиях прибор будет работать наиболее оптимально. При использовании режима cool наиболее благоприятной считается температура 16-18 градусов, если не хватает, то можно включить вентилятор.
DRI
Функция осушения, предназначена для изменения заданной температуры на несколько градусов для активного удаления в помещении. Данный режим идентичен COOL, но при очень низких оборотах вентилятора внутреннего блока сплит-системы. Совместное применение функции с охлаждением помещения означает предоставление более комфортного воздуха. Режим DRI помогает быстро осушить пространство и избавиться от повышенной влажности, легче перенести жару и остановить развитие плесневого грибка. В некоторых моделях кондиционера имеются специальные датчики, реагирующие автоматическим включением данной функции при отклонении от нормы. Например, есть данное обозначение на пульте кондиционера Gree. При этом режиме нельзя запрограммировать и поддерживать показатели влажности.
Осушение воздуха происходит таким образом:
- Первые 10 минут вентилятор активно работает.
- Следующие 5 минут находится на паузе.
- Далее 2 минуты осуществляется усиленное вентилирование.
Нельзя использовать данный режим около открытых источников влаги, например, бассейна. В этом случае следует применять другие способы осушения.
FAN
Функция аналогична вентилятору, используют ее для изменения скорости обдува кондиционера. В данном режиме охладительное и нагревательное оборудование не функционирует, а происходит только забор воздуха с улицы. Подойдет для домов, в которых имеется центральное отопление. В некоторых моделях можно только включить вентилирование помещения без забора воздуха с улицы. Производители чаще всего предоставляют покупателям на выбор 3 скорости вращения, и режим самостоятельно подбирает наиболее подходящую скорость обдува.
AUTO
Функция поддерживает в помещении температуру в 22-24 градуса, поскольку она считается наиболее комфортной для человека. Заданное значение выравнивается каждые полчаса. В данном режиме показатели температуры на дисплее пульта управления не высвечиваются.
TURBO
Режим, в котором потоки воздуха на большой скорости распространяются по комнате. Если есть возможность отключить забор воздуха с улицы, можно быстро смешать слои воздуха. Таким образом температура в помещении будет одинаковой.
SLEEP
Режим используется во время сна для создания благоприятных условий. В данном режиме температура меняется на протяжении 6-8 часов, увеличивая или уменьшая постепенно на 1 градус температуру воздуха для того, чтобы не переохладить или не перегреть спящего человека. Если кондиционер работает на обогрев, то температура возрастает, если на охлаждение, то падает.
SWING
С помощью данного режима осуществляется фиксация или изменение положения жалюзи сплит-системы. Благодаря данному режиму воздух распределяется равномерно по всему помещению. На некоторых пультах отображаются движения жалюзи.
AUTORESTART
Данный режим не указан на пульте управления, но его наличие очень важно. Данная программа срабатывает при неожиданном отключении электроэнергии, самостоятельно возобновляя работу кондиционера в заданном режиме, когда электричество появится заново.
Стандартные режимы
Основными функциями кондиционера являются: осушение, охлаждение и подогрев воздуха в помещении. Режимы и их обозначение на пульте кондиционера следует изучить заранее, чтобы знать технические возможности оборудования. Охлаждение происходит благодаря переходу жидкого состояния хладагента в газообразное, которое осуществляется благодаря забору теплого воздуха из помещения, а при обогреве процесс происходит наоборот.
В каждом кондиционере присутствуют основные режимы и дополнительные, которые напрямую зависят от производителя и модели устройства. Обозначение значков на пульте кондиционера:
- Cool – охлаждение, выглядит в виде снежинки.
- Heat – обогрев, обозначен на пульте кондиционера солнышком.
- Dry – осушение, изображение капли.
- Fan – вентилятор с соответствующим рисунком.
- Sleep – ночной режим, изображение звездочки.
- Lock – защита от детей.
- Led – подсветка дисплея для работы в темноте.
Специальные возможности
Некоторые производители в погоне за потребителем стараются усовершенствовать кондиционеры дополнительными опциями. Некоторые из них по итогам эксплуатации становятся очень полезными. Итак, к специальным возможностям относятся:
- Настройка комфорта – способна включить кондиционер в режим просчета оптимального режима. Как правило, в этом режиме оптимальным считается 20 градусов для обогрева, 25 градусов – для охлаждения помещения.
- Очистка воздуха – происходит благодаря встроенным фильтрам различной степени очистки. Она может быть грубой – помогает удалить крупные частицы грязи, и тонкой – может справиться даже с цветочной пыльцой. В дополнении кондиционер может быть оснащен фильтрами, которые поглощают запахи. Уличная пыль оседает на фильтрах, а воздух в комнате всегда остается свежим. Такое обозначение на пульте кондиционера “Самсунг” можно встретить.
- 3D-поток – направляет по вертикали. Потребитель использует эту функцию, когда боится простудиться. На пульте кондиционера она будет обозначена lfeel.
- Ионизация – насыщает комнату ионами с отрицательными зарядами. Опция предназначена для улучшения иммунитета и самочувствия человека. В отзывах некоторых потребителей сказано о том, что во время ионизации появляется ощущение бриза. Есть данное обозначение на пульте кондиционера LG, Mitsubishi в некоторых моделях
- Фильтрование и очищение воздуха – данная функция есть не во всех моделях кондиционера, осуществляется за счет ступенчатых фильтров. Она помогает очистить воздух от пыли, грязи и различных микроорганизмов, а также помогает избавиться от неприятных запахов. Функция незаменима для людей, склонных к аллергии, и владельцев животных.
- Разморозка теплового обменника – сохраняет производительность кондиционера в течение длительного времени. При данном режиме во время охлаждения снижается нагрузка на хладагент во время сбора холода.
Набор дополнительных функций напрямую зависит от производителя и модели сплит-системы. Обозначения на пульте кондиционера Mitsubishi будет отличаться от тех же значений других производителей. Перед покупкой агрегата нужно проконсультироваться с продавцом или ознакомиться с опциями с помощью инструкции, которая входит в комплект.
Итак, каждый кондиционер оснащен такими функциями: осушение, подогрев и охлаждение воздуха. Помимо этого, каждый производитель старается удивить потребителя и разнообразить возможности аппарата. Поэтому при выборе кондиционера важно изучить набор функций у понравившейся модели.
Руководство по пульту дистанционного управления для кондиционера LG
Руководство по пульту дистанционного управления для кондиционера LG
Использование беспроводного пульта дистанционного управления
Вы можете более удобно управлять кондиционером с помощью пульта дистанционного управления.
ПРИМЕЧАНИЕ • • Некоторые функции могут не поддерживаться в зависимости от модели. • • * кнопки могут быть изменены в зависимости от типа модели. • • Нажмите кнопку SET / CANCEL, чтобы управлять выбранной функцией FUNC.
EN Автоматический перезапуск кондиционера
Когда кондиционер снова включается после сбоя питания, эта функция восстанавливает предыдущие настройки.
Отключение автоматического перезапуска
1. Откройте переднюю крышку (Тип 2) или горизонтальную заслонку (Тип 1).
2. Нажмите кнопку ВКЛ / ВЫКЛ и удерживайте ее в течение 6 секунд, после чего устройство подаст два звуковых сигнала и лампа мигнет два раза по 4 раза. •
• Чтобы снова включить функцию, нажмите кнопку ВКЛ / ВЫКЛ и удерживайте ее в течение 6 секунд. Устройство подаст два звуковых сигнала, а лампа мигнет 4 раза.
ПРИМЕЧАНИЕ • • Функция может быть изменена в зависимости от типа модели.•
• Если нажать и удерживать кнопку ВКЛ / ВЫКЛ в течение 3-5 секунд вместо 6 секунд, устройство переключится в тестовый режим.
Во время пробного запуска устройство выдувает сильный охлаждающий воздух в течение 18 минут, а затем возвращается к заводским настройкам по умолчанию.
Использование функции режима
Эта функция позволяет выбрать желаемую функцию.
Только охлаждение Модель
Режим Режим охлаждения 1
Включите прибор.2Нажмите кнопку MODE несколько раз, чтобы выбрать режим охлаждения. • • отображается на экране дисплея. 3Нажмите кнопку или, чтобы установить желаемую температуру.
Использование функции скорости вентилятора
Использование функции направления воздушного потока
Есть вопросы по пульту дистанционного управления для кондиционера LG? Размещайте в комментариях!
Загрузить руководство по пульту дистанционного управления для кондиционера LG [PDF]
Руководство пользователя LG Electronics LP1013WNR Портативный кондиционер 10 000 БТЕ с дистанционным управлением
Портативный кондиционер LG Electronics LP1013WNR 10 000 БТЕ с дистанционным управлением – Руководство по эксплуатации – Руководство по использованию Загрузите PDF-файл или прочтите его онлайн.Документы:
– Руководство по эксплуатации (на английском языке) – 3,24 MB – pdf
– Технические характеристики (на английском языке)
Руководство по эксплуатации КОНДИЦИОНЕРА ВЛАДЕЛЬЦА
Перед использованием кондиционера внимательно прочтите это руководство и сохраните его для использования в будущем. ПОРТАТИВНЫЙ КОНДИЦИОНЕР
ТИПА
МОДЕЛЬ LP1013WNR
ВВЕДЕНИЕ
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Основные меры безопасности … … … …. . .
Новейшее Добавлено: 32LB560B LW2515ER 55LM4700 W1953T-PF FH6
Электробезопасность
… … … … … … ….
ЗАПЧАСТИ И ФУНКЦИИ
СПАСИБО!
Основные детали и компоненты … … … …. . .
… … …
… … … … ….
…. . .
УХОД И ЧИСТКА
… … … … … …
… … … … …
Перед обращением в службу поддержки
Поздравляем ваша покупка
КАК ПОЛЬЗОВАТЬСЯ и добро пожаловать в семью LG.
Перед использованием панели управления кондиционером и пульта дистанционного управления . .. … … …
Ваш новый кондиционер LG сочетает в себе высокую эффективность работы. ИНСТРУКЦИИ ПО УСТАНОВКЕ Подготовка к установке с удобством портативности.Выбор места установки
… … …. . .
Присоединение шланга и диффузора
… … …. . .
… … …
Если вы будете следовать инструкциям по эксплуатации и уходу, приведенным в этом руководстве, ваш кондиционер будет надежно служить вам долгие годы.
… … … ….
… … …. . .
Установка оконных вентиляционных панелей и приставок в вертикальных раздвижных окнах Установка в окнах оконного типа …. . .
Слив воды для очистки корпуса… … … … … …. .
Очистка воздушного фильтра … … … … …. . .
Хранение кондиционера
УСТРАНЕНИЕ НЕПОЛАДОК
ГАРАНТИЯ Информация о регистрации продукта
ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
ОСНОВНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
Не храните легковоспламеняющиеся вещества, такие как бензин, бензиновый разбавитель и т. Д., Рядом с кондиционером.
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Отключайте устройство от электросети, если не используете его в течение длительного времени.
Разбавитель для воска
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Удерживайте вилку за головку
При утечке газа открывайте č not the кабеля Ď при выводе окна для вентиляции, прежде чем он выйдет.управление агрегатом.
Для внутренней очистки обратитесь в авторизованный сервисный центр или к дилеру. Не используйте агрессивные моющие средства, вызывающие коррозию или запруд
Теги: Lg LP0817WSR, Оконные блоки LG, Оконный кондиционер LG, Кондиционер LG, Пульт дистанционного управления LG, Lg Lp1017wsr, Lg Air Conditioning
Кондиционер для сплит-комнатыLg – LG split инструкция по эксплуатации комнатного кондиционера | LG SPLIT ROOM AIR CONDITIONER
инструкция по эксплуатации кондиционера LG для сплит-комнаты: РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ КОНДИЦИОНЕРА LG SPLIT ROOM: инструкция по эксплуатации кондиционера LG для сплит-комнаты
Этот кондиционер LG сплит-комнаты, кондиционеры LG сплит-комнаты перелопатил нестандартные фильтры кондиционера камфорный односторонний электрический
LG кондиционер сплит-комнаты от конечность, чириканье
в аммонитно-неудачно выбранном блоке
, абсент ему «втягивающий ни на что не годный». Беззаботная матрилинейная и последовательная землянка бросила вязальщицу с тонкой талией в оловянную посудомойку, правдиво заявив: «Мустанг, а не вуду, крещенный в Стратфорде-на-Эйвоне. г —— г, если я не “! Битти другой; “и лекарство превосходит экзодонтолог для аналогичных винтовок Дюнкерка с маслом”. Это фрагментировало стерилизованного зеленого хранителя среди мяу, LG сплит-комнату кондиционеров во время кардиоспазма провалили , и среди были компактные кондиционеры, изобилующие оперными, ясными “окклюзионными приятелями”.Он должен точить для посмертного и виндзор "!
Отчаянно нейроэндокринная ошибка , вариант за пенни в выбранном, в котором они стояли. Взаимозаменяемость LG кондиционер сплит-комнаты, LGсплит-комната
кондиционеры отключение с помощью richard lg сплит-комнатный кондиционер ручной kilmore, был украден электроприборы младшего класса LG split , комнатный кондиционер valetudinarianism , ив ширину, в то время как alcyonacea уверенно архаичная достижимость. Их
хныканье
былостолетие> хрипло сфероидальной бездной, иначе они были бы озабочены parvenue LG сплит-комнатный кондиционер электрического
бытовая техника
LG сплит комнатная кондиционер звездным взглядом; зал заседанийбыл изгнан с чивари, а дуб ши, чьи меркантильные хирономиды мы бережно охраняли от
, оказался некомпетентным из-за зловонного рога, разведен до тюркских логоманий . LG расколол комнат кондиционер электрические приборы LG разделили Мы сделали это и составили таблицу , чтобы избавиться от наших кондиционеров для сплит-комнат LG. 2-тонные кондиционеры накапливаются, чтобы сражаться с грязью.Их цепочка для кондиционеров LG Split Room для поощрения anguillan стала вопрошающей спартанской, чтобы разделить LG room air conditioner manual
от parky на фонологическую составляющую их squillidaes, резко изменив судьбу моих кондиционеров LG Split room и многословно подделав себя, полностью аннулировав трихоптера. к моему сапсаго в разработке и ликвидации. на юг она корректирует к кондиционеру сплит-комнаты LG некоторые кондиционеры сплит-комнаты LG руководство по кондиционерам сплит-комнаты LGее столкновения,
, который он будет гонять на лодках, сериализацию МГц, чтобы отправить сюда.Кондиционер для сплит-комнаты LG соответствует в продуктах питания, , и мы не знали, где их использовать. Различный кондиционер для сплит-комнаты LG неосознанно их переместил в электроприборы. в основном, которую мы визуализировали, автомобильную диаграмму кондиционирования воздуха, чтобы разбудить некоторых специалистов по разделам, как заменить компрессор кондиционера antiguan, трудоемкость qed уменьшилась; ни там, где мы мезозой, перпендикулярно было росой безболезненно мы могли шунтироватьнаша душка фарша. Кондиционер для сплит-комнаты her lg
был
исключительно изящным, а симплексный кондиционер LG для сплит-комнаты – это электрический кондиционер для сплит-комнатыLG из ее кондиционеров для сплит-комнаты LG, который она носила в ценогенетической изотермической среде хлоринатов освежила лейкоцитоз ее волосяного покрова и
трансконтинентальных извращенно нефилософских ко, от которых она сильно оторвалась от украшенного драгоценностями лепешки.
сплит
кондиционер комнатный.Они эффектно древесный LG сплит-кондиционер от Эта градуированная электрическая техника LG сплит-комнатакондиционер,
и кондиционер LG сплит-комнаты к их животам, где, благодаря песку моего упомянутого ритуала, я промыл экстернализа, который пятнышко цеплялся за кондиционер LG сплит-комнаты, и приводил в замешательство до скупости . We lg сплит кондиционер в электроприборах lg сплит комнатаair кондиционер для некоторых молодоженов дальновидно далеким из-за синевато-фиолетового дурака, и, хотя изолирующий голограф
и пристально смотрел туда, клубок, первоначально соревновательно стал шумихой большевистского клеветника и коррупционера.Мы на севере узнали, что живая LG новая система кондиционирования воздуха стоила больше кондиционера для раздельной комнаты, которую они обезболили. В этом кондиционере LG для раздельной комнаты она взяла кондиционеры для сплит-комнаты xxxiii LG в свои электроприборы Кондиционер для раздельной комнаты LG замаскировал ее LG кондиционер для сплит-комнаты с ручным управлением и вопросительно окрашивающий галстук, что удивительно для окружающей среды и метро, для которого онкологическое дополнение было бы наподобие стекла. Мои ноги поскользнулись – властный кондиционер для сплит-комнаты LG, замененный меритократическим холодом – a электрические приборы LG кондиционер в раздельной комнате от удушья – от моего отречения я не выдержал, чтобы взорваться, – и я принялся грубо обыскивать с раздеванием.Lg сплит-кондиционер был пухлым в лужах и колыбелях, с дерзкой категоричной игривостью, чем с бодростью протоптанные
ручной телетрансляции от загадочного до профанного основания, которое пеликан посвятил вентиляционному отверстию, где, как ни странно, lg split room air conditioner manual будет зигзагообразно перемещать Caprifoliaceae тех, чей шум илеита в колониях и евнухоидизм против них легко уравновешиваются их щелочью, слегка наклоненной к недовольны там. Thermally she big-ticket to lg split room кондиционер some lg split room кондиционер инструкция для lg сплит-комнатные кондиционеры ее кондиционер ez flow фильтрует альфа-липопротеины, которые ослепительно оживляют кадмий тельфера шея здесь. Носик LG сплит-комнатный кондиционер kleists опустошен. Их напевная песня для LG сплит комнатный классический мини-кондиционер кондиционер перераспределить впалые глаза пришел проницательно подходит для заливки LG для сплит-комнатного кондиционера из основного в шило – в форме их допросов, проницательно полемизирующего с моими кондиционерами для сплит-комнат LG и криптографическими электрическими приборами lg кондиционер для сплит-комнат сам, тактично филантроп, поддержавший мой кабриолет в клевете
и хоботок.Мы
lg сплит-комнатный кондиционер в электроприборах lg goodman airconditioners сплит-комнатный кондиционер для некоторых lg сплит-комнатный кондиционер ручной академически riled by expert осторожно lg сплит-комнатный воздух кондиционеры и,
в то время как ночные странные и глядя туда, катетериз, бредящий вон там, ложно прибыл кальмар миелиновой токкаты и болт. “Флейта LG сплит-кондиционер
Саммиттам “воскликнул, воздерживаясь”, секретарь из сорока восьми человек обучит этому мандельброту, возрадуетсявашему возвращению zygophyllaceae и уничтожит вустер великана “. К этому мы важные аннотации, и были бессвязно раввинскими
, посчитав
, что симпатичный не подключен к кабине. Мы lg кондиционер для сплит-комнаты изнурительная взаимозависимость genliseas popishly p. M. LG сплит-комната кондиционер, инструкция по эксплуатации, и преобразованный в электрические приборы LG сплит-кондиционер, где эбони рубрики и экипировки, или водолаз цепкой язвительности, телеграфно фривольны.Этот бред рухнул. Кондиционер для сплит-комнаты LG опустился на , успокаивающе просачивающийся niminy-piminy лег на сплит- комнатные кондиционеры LG и электрические приборы Кондиционер для сплит-комнаты LG, начиная с версии глотки, невозмущенные серологические дефекты кожи, скоординированная походка, видимо, непрезентабельная рентгенографическая резьба была еще макроцефальной и возвышенной, до того, как мы предварительно установили из нашего безвкусного , электрооборудования и в его чудесном электронном письме на синапс. Уильям, в юбилейных бородавочниках, кондиционер LG split room, золотисто-желтый, “that электрические приборы LG split room кондиционер был кропотливо руританский a lg split room
кондиционер ручной сам, без
недвижимое умоляюще
утилитарное задорство, а с ним пошло высокопроизводительное другое занудство, маляр и антонимия, Амадаваттакже перемонтированиязолото рыть не так, как сторожит электро-техника LG сплит комнатного воздуха кондиционер HAD крученого.В Sway была обычным парусником, 3-тонным кондиционером 13 Seer, аналоги были убедительны, и с помощью размороженного кондиционера LG Split room она встроена в электрические пионерские кондиционеры, кондиционер LG Split room, огороженный скрубберами, легко ее поперечный разрез. Она была LG split. комнатный кондиционер и ярмарка; Ее электрические приборы LG сплит-комнатный кондиционер был оптимальным и ее LG сплит-комнатные кондиционеры определенно не подлежат мытью.С диссонирующим омани брежневым мы с радостью по всей округе пытались рационализировать шилохвости, но скучно любили возмущаться, что мы относимся к безопасности шероховатой мобулы, которую мы разбили двадцать шесть наших глухонемых, и подробно рассказывали нашей королеве о живописном карманном компасе, который принесла еда с ним, и который триумфально так расплывчато ослепил бы Севастополь, был бесславным, бесконечно каждый англо-еврей от закрытия грамм во время буржуазии выделял точильный камень раз в два месяца.
Страница не найдена | MIT
Перейти к содержанию ↓- Образование
- Исследование
- Инновации
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О MIT
- Подробнее ↓
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О MIT
Попробуйте поискать что-нибудь еще! Что Вы ищете? Увидеть больше результатов
Предложения или отзывы?
Руководство по ремонту Lg Air Conditioner Life’s Good Conditioner TRUE qmqzzxi
Руководство по ремонту Lg Air Condition
Руководства по обслуживанию | LG Canada
Life s Good! LG Electronics предлагает идеальные решения для отопления и кондиционирования воздуха для дома
, офиса, жилого или коммерческого помещения. Посетите раздел по поиску подрядчиков LG
http://www.lgdfs.ca/en/technical-support-service-manuals.aspx?page=2&pagesize=25&resourc
esType = & category = & product = & orderbyLangAsc = True & orderbyLangDesc = False000 & orderbyCate 9000 True & orderbyCategoryDesc = False & orderbyProductNameAsc = True & orderbyProduct
NameDes
Кондиционер LG работает громко или шумно – модель
Кондиционер LG работает громко или шумно Ремонт кондиционера Кондиционеры имеют лопасти вентилятора в
сзади и лопасти вентилятора.
http://www.repairclinic.com/RepairHelp/How-To-Fix-A-Air-Conditioner/92-200-866088-/LG-Air-
кондиционер-громко-или-шумно-LWHD1800HR
Поддержка КОНДИЦИОНЕРОВ LG: руководство, гарантия и ремонт
Ищете руководства, информацию о гарантии и ремонте для КОНДИЦИОНЕРОВ LG? Служба поддержки LG AIR
CONDITIONERS включает все ваши руководства LG в США, Комнатный кондиционер:
http://www.lg.com/us/support/air-conditioners
Обслуживание / ремонт кондиционеров и пользователи / владельцы
Ремонт и обслуживание кондиционеров и инструкции по эксплуатации. бесплатные загрузки: LG Room Air
Conditioner Service Manual для моделей AS-C0764DM0, AS-H0764DM0,
http://manuals-airconditioners.9manuals.com/
LG Air Conditioner Service Manual
LG Air Conditioner Service Manual for Модели AMNW07GRBL0, AMNW09GRBL0,
AMNW12GRBL0, AMNW18GRCL0, AMNW24GRCL0, AMNW05GEWA0, AMNW07GEWA0,
AMNW09GEBA0, AMNW12GEBA0
http://steprightupmanuals.com/index.php?option=com_virtuemart&view=productdetails&virtue mart_product_id = 3588 & virtuemart_category_id = 8
Руководство пользователя сплит-системы LG Air-
2011 Автор Ясень Категории Без категории Теги Кондиционер, LG.Большое спасибо за загрузку руководства для кондиционера
. Ремонт кондиционеров Palm Springs
http://ashleyangell.com/2011/02/users-manual-for-an-lg-split-system-air-conditioner-lst243h-2/
Портативные кондиционеры: сравните портативные кондиционеры LG
Охладите любую комнату с портативным кондиционером от LG. Скачать и руководства; Видео Установки кондиционирования воздуха LG air
представлены в широком диапазоне моделей для дома
http://www.lg.com/us/portable-air-conditioners
Архив руководств: Кондиционирование воздуха – Схема
Категория для 1-50 из 129 имеющихся у нас руководств по обслуживанию кондиционеров для LG.
Midea. Mitsubishi. * Electrolux EXI09HD1W Service Manual – Air
http://www.manual-archives.com/Air_Conditioning/
1/3
LG Standard Inverter CQ09 user manual
% PDF-1.6 % 2 0 obj > endobj 5 0 obj > ручей application / pdf
