Крышные кондиционеры (Руфтопы) — «ЕвроХолод»

Инженерные системы › Кондиционирование

Крышный кондиционер «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с кондиционированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

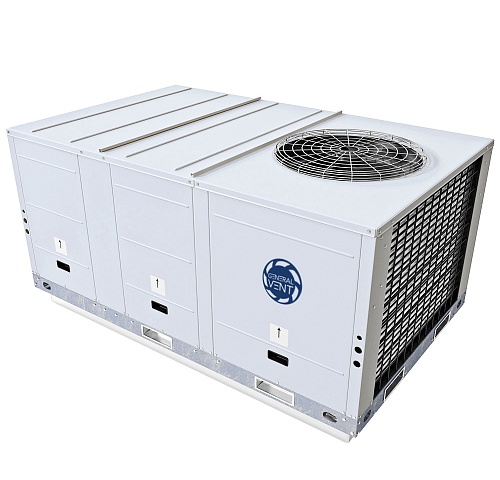

Крышный кондиционер (Руфтоп) – это моноблок, устанавливаемый, как правило, на крыше здания. Моноблочная конструкция позволяет упростить и сделать дешевле монтаж системы. Они имеют мощность от 8 до 140 кВт и расход воздуха от 1500 до 25000 м³/ч.



Крышный кондиционер включает в себя секцию подготовки и подачи воздуха в помещение для поддержания заданной температуры и компрессорно-конденсаторную секцию с холодильным контуром для охлаждения или обогрева воздуха. Такие кондиционеры позволяют одновременно осуществлять не только охлаждение/обогрев воздуха (регулирование температуры воздуха), но и вентиляцию помещения.

Применение

Крышный кондиционер обычно применяют для кондиционирования и вентиляции больших помещений: торговых и спортивных комплексов, концертных залов, театров, многозальных кинотеатров, конференц-залов, кафе, вокзалов, аэропортов, в общем, крупных одноэтажных открытых помещений с общей крышей.

Принцип работы

Работу крышных кондиционеров можно разбить на несколько этапов. Сначала через заборную решетку руфтопа забирается свежий воздух с улицы. Рециркуляционный воздух из помещения по системе воздуховодов поступает в смесительную камеру руфтопа, где смешивается со свежим воздухом. Требуемое соотношение рециркуляционного и свежего воздуха обеспечивается изменением положения заслонок. Крышные кондиционеры малой мощности не оборудуются смесительной камерой с заслонками. Поэтому в них смешение происходит в подводящем воздуховоде. После смешения воздух проходит через фильтр крышного кондиционера и подается к испарителю или конденсатору, где он соответственно охлаждается или нагревается в зависимости от выставленного режима работы. В руфтопах, не оборудованных тепловым насосом, возможно только охлаждение. Для дополнительного подогрева воздуха крышные кондиционеры снабжаются электрическим или водяным нагревателем (в некоторых случаях газовым). Прогретый или охлаждённый до необходимой температуры воздух подается центробежным вентилятором крышного кондиционера в систему распределительных воздуховодов. Использованный для охлаждения конденсатора воздух забирается из атмосферы входящим в конструкцию руфтопа специальным вентилятором, а затем выбрасывается обратно на улицу.

Достоинства

• Высокая надежность и экономичность в эксплуатации
• Единая система автоматики, позволяющая автоматически выбирать режимы работы для обеспечения заданных параметров воздуха в помещении
• Широкий диапазон мощностей (8-310 кВт – тепло/холод и расход воздуха от 1500 до 52 000 м3/ч
• Простота монтажа и эксплуатации
• Низкий уровень шума
• Компактность
• Один агрегат способен выполнять большое разнообразие задач

Типы

По  энергоэффективности и тем функциям, которые выполняют крышные кондиционеры, они разделяются на кондиционеры «общего назначения» и «специализированные».



Первые обеспечивают подачу заданного количества воздуха и поддержание необходимой температуры в помещении. В то время как «специализированные» кондиционеры включают специальные конструктивные мероприятия по энергосбережению или разработанные специально для кондиционирования объектов с большим количеством людей, например, развлекательных центров, многозальных кинотеатров и т.д.

Конструкция

Конструкция крышных кондиционеров во многом напоминает устройство традиционных оконных кондиционеров. Имея такие стандартные узлы, как конденсатор, компрессор, холодильный контур, испаритель и вентиляторы, оборудование данного вида также может быть оснащено специальной смесительной камерой. Она обеспечивает смешивание наружного и рециркуляционного воздуха. Устройство также может иметь водяной либо электрический калорифер, предназначенный для нагрева воздуха в холодное время года, а также систему автоматизированного управления.

Монтаж

Благодаря моноблочной конструкции эти кондиционеры отличается простотой монтажа и обслуживания.

Возможны следующие варианты установки крышного кондиционера:

• На плоской крыше
• На наклонной крыше
• На опорной стенке
• На фундаменте рядом с объектом

Что учитывать при монтаже:

• Крышные кондиционеры имеют воздушное охлаждение конденсаторов с помощью встроенных вентиляторов. Именно поэтому при установке кондиционеров необходимо обеспечить беспрепятственный подход и выход воздуха, а также исключить вероятность попадания воздуха с выхода на вход вентилятора.
• Обеспечить свободный доступ для проведения монтажных, пусконаладочных и эксплуатационных работ
• Учитывать, что во время охлаждения крышный кондиционер «отдает» в окружающую среду большое количество тепла.

Этапы монтажа:

• Установка кондиционера
• Монтаж воздуховодов
• Монтаж дренажной линии
• Заправка хладагента
• Возможно изменение направления воздушного потока (с горизонтального на нисходящий)
• Монтаж пульта дистанционного управления
• Электромонтаж
• Регулировка натяжения ремня
• Пуско-наладочные работы

Монтаж крышных кондиционеров можно отнести к разряду сложных, поэтому их установка требует высокой квалификации монтажников. Во многом качество работы крышных кондиционеров зависит не столько от самого оборудования, сколько от качественно выполненного монтажа, применяемого оборудования, используемых комплектующих и расходных материалов. В компании “ЕвроХолод” монтаж проводится специалистами монтажного отдела – только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу крышных кондиционеров. Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности.

фотографии с объекта

• Административно-складской комплекс г. Троицк

Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Крышный кондиционер «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с кондиционированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod. ru или отправьте быструю заявку

См. далее

• Системы кондиционирования
• Бытовые и полупромышленные кондиционеры (сплит-системы)
• Мультизональные кондиционеры (VRF и VRV системы)
• Системы холодоснабжения
• Чиллеры и фанкойлы. Холодоснабжение

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Как работает крышный кондиционер

Принцип работы крышного кондиционера

Крышный кондиционер это моноблочный агрегат, выполняющий функцию охлаждения и фильтрации воздуха внутри рабочих зон кондиционируемых помещений или всего здания.

Принцип работы крышного кондиционера основан на переносе тепловой энергии из охлаждаемого кондиционируемого воздуха в воздух снаружи здания, или другими словами на переносе холода из наружного воздуха в кондиционируемый воздух. Таким образом, крышный кондиционер охлаждает воздух внутри здания и нагревает воздух с наружи здания. Под передачей тепловой энергии не подразумевается непосредственная передача температуры, подобно тому, как это происходит в теплообменных агрегатах. Функцию передачи тепловой энергии выполняет термодинамический процесс, протекающий внутри холодильного контура (Подробно принцип работы холодильного контура описан в разделе: как работает холодильный контур).

Рисунок №1 Схема работы крышного кондиционера

Функциональные элементы крышного кондиционера

На рисунке №2 показана конструкция крышного кондиционера производства компании Trane. Основными функциональными элементами крышного кондиционера являются:

• Холодильный контур – предназначен для охлаждения воздуха внутри кондиционируемого здания. Холодильный контур включает компрессор, два теплообменных агрегата: испаритель и конденсатор, расширительное устройство – терморегулирующий вентиль, фильтр осушитель, смотровое стекло, устройства защиты и автоматики, а также другие элементы, необходимые для работы крышного кондиционера.
• Осевые вентиляторы конденсатора предназначены для организации циркуляции наружного воздуха через телообменник конденсатора.
• Внутренний центробежный вентилятор предназначен для организации циркуляции, а также подачи кондиционируемого воздуха в помещения через воздушный фильтр и теплообменник испарителя крышного кондиционера.
• Воздушный фильтр предназначен для фильтрации кондиционируемого воздуха.
• Система автоматизированного управления предназначена для упарвления работой агрегатов и узлов крышного кондиционера.

Рисунок №2 Конструкция крышного кондиционера производства компании Trane
1) Корпус. 2) Осевые вентиляторы конденсатора. 3) Конденсатор. 4) Компрессор. 5) Воздушный фильтр предварительной фильтрации. 6) Камера забора кондиционируемого воздуха из помещения. (Также в данной камере может быть размещен клапан для подмеса свежего воздуха). 7) Внутренний центробежный вентилятор для циркуляции кондиционируемого воздуха. 8)Испаритель. 9)Воздушный фильтр. 10) Камера подачи обработанного воздуха. 11) Шкаф автоматики, в котором расположена автоматизированная система управления.

Как работает холодильный контур крышного кондиционера

На рисунке №3 представлена упрощенная схема холодильного контура крышного кондиционера

Рисунок №3 Упрощенная схема холодильного контура компрессорно-конденсаторного блока

Как было сказано ранее, холодильный контур предназначен для охлаждения рециркуляционного воздуха кондиционируемого здания. (Под рециркуляционным воздухом подразумевается воздух, забираемый из здания, и подаваемый обратно в здание. Примечание: Некоторые модели крышных кондиционеров также выполняют функцию подмеса свежего воздуха).

Рабочим телом при перемещении тепловой энергии служит хладагент – фреон. В крышных кондиционерах могут использоваться хладагенты R-22, R-407C, R-410a, R-134a. Известно, что при испарении, то-есть при переходе из жидкого в газообразное состояние хладагент (Как и любое другое вещество) охлаждает поверхность, с которой соприкасается, или другими словами поглощает его тепловую энергию. При конденсации хладагент нагревает поверхность, с которой соприкасается, то-есть отдает тепловую энергию.

Испарение хладагента происходит внутри теплообменника испарителя, через который пропускается кондиционируемый воздух. Таким образом кондиционируемый воздух охлаждается. Конденсация хладагента происходит внутри теплообменника конденсатора, через который пропускается наружный воздух из улицы. Таким образом наружный воздух нагревается. Испарение и конденсация хладагента происходят благодаря созданным в теплообменниках термодинамическим условиям.

Почему хладагент кипит и конденсируется.

Конденсация (Переход из газообразного состояние в жидкое) горячего хладагента в газообразном состоянии происходит при высоком давлении (Которое соответствует давлению конденсации), а также при снижении его температуры ниже значения температуры насыщенных паров, то-есть ниже значения температуры конденсации.

Испарение (Переход из жидкого состояния в газообразное) холодного хладагента в жидком состоянии происходит при определенном давлении (Которое соответствует давлению испарения), та также при повышении его температуры выше значения температуры насыщенных паров, то-есть выше значения температуры испарения.

Основным устройством холодильного контура является расширительное устройство – терморегулирующий вентиль. Терморегулирующий вентиль имеет малое пропускное сечение по отношению к другим элементам холодильного контура подобно горлышку от бутылки. Проходное сечение терморегулирующего вентиля изменяется в зависимости от того, сколько хладагента необходимо для охлаждения воздуха.

(Тепловая нагрузка в здании в течение годового или дневного цикла эксплуатации изменяется. Поэтому количество хладагента, необходимое для охлаждения воздуха также будет изменяться). Таким образом, компрессор создает до терморегулирующего вентиля (В зоне конденсации, включающей теплообменник конденсатора) высокое давление, а после терморегулирующего вентиля (В зоне испарения, включающей испаритель) низкое давление.

Осевой вентилятор, организуя циркуляцию наружного воздуха, через теплообменник конденсатора охлаждает последний. При охлаждении, фреон, находящийся в теплообменнике конденсатора под высоким давлением начинает конденсироваться (Переходит из газообразного состояния в жидкое), отдавая тепло воздуху с наружи здания. Далее фреон поступает из теплообменника конденсатора, по фреонопроводу в терморасширительный вентиль и далее в зону низкого давления. После терморасширительного вентиля, в зоне низкого давления происходит резкое падение давления, а следовательно и температуры фреона.

Температура фреона, поступающего в теплообменник испарителя ниже его температуры кипения. (В зависимости от марки, используемого в крышном кондиционере хладагента, его температура на входе испарителя может различаться. В любом случае температура хладагента ниже температуры кипения.) Центробежный вентилятор, создавая циркуляцию кондиционируемого воздуха, через теплообменник испарителя нагревает последний. Попадая в теплообменник испарителя, фреон, нагреваемый кондиционируемым воздухом начинает кипеть и испаряться (Переходя из жидкого состояния в газообразное). При этом фреон поглощает тепловую энергию приточного воздуха, охлаждая его. Далее фреон попадает в компрессор и процесс повторяется.

Информация взята с сайта www.ecvest.ru

Почему вам следует рассмотреть возможность установки кондиционера на крыше

Особенности

• Крышные кондиционеры лучше всего работают, когда система HVAC расположена на чердаке

• Они не подходят для домов, расположенных в жарком и солнечном месте. климатические условия

• Перед установкой позаботьтесь о доступе для обслуживания и ремонта

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вы устали видеть неуклюжий кондиционер во дворе или слушать постоянное жужжание машины, пока вы развлекаетесь на террасе, возможно, пришло время подумать о переносе кондиционера на крышу. В то время как наружные блоки кондиционирования воздуха чаще всего находятся на уровне земли снаружи вашего дома, у домовладельцев есть и другие варианты. Для некоторых людей перемещение внешних блоков переменного тока на возвышенности может означать значительные преимущества в плане энергоэффективности и стоимости.

В определенных ситуациях установка внешнего блока переменного тока — или конденсаторного блока, как его называют, когда он является частью системы кондиционирования воздуха — на крыше вашего дома может принести пользу вам и продлить срок службы блока. Давайте посмотрим, когда выгодно устанавливать кондиционер на крыше жилого дома.

Что следует учитывать при установке блока переменного тока на крыше

Прежде чем планировать установку блока переменного тока на крыше, рассмотрите следующие факторы, чтобы определить, подходит ли это решение для вашего дома.

Расположение вашей внутренней системы ОВКВ

Как правило, блоки переменного тока устанавливаются за пределами дома, целенаправленно рядом с внутренней системой ОВКВ. Такое расположение обеспечивает максимально близкое расположение проводов, шлангов и корпуса, соединяющих два основных компонента системы, для максимальной эффективности.

Итак, если ваша внутренняя система HVAC расположена в подвале или на первом этаже вашего дома, ваш двор, вероятно, является лучшим местом для установки конденсаторного блока. Однако, если ваш внутренний блок HVAC находится на чердаке, ваша крыша может быть идеальным местом для размещения двух частей как можно ближе друг к другу.

Свободное пространство во дворе

Для правильной работы конденсаторным блокам требуется плоская поверхность, оставляющая достаточно места вокруг блока для воздушного потока. Для большинства домов эти условия возможны только на уровне земли. Но на некоторых дворах практически нет места для конденсаторной установки.

В регионах, где дома построены на склонах гор, на зубчатых склонах утесов или в сильно застроенных районах, где обеспечение достаточного воздушного потока вокруг устройства может быть проблемой, например, в крупных мегаполисах или коммерческих районах, крыша может быть идеальный выбор, особенно если внутренний блок уже находится на чердаке.

Техническое обслуживание и уход

Кроме того, хранение устройства в легкодоступном месте означает, что вам будет легче выявлять мелкие проблемы до того, как они станут серьезными, например, замечать, не заблокированы ли вентиляционные отверстия листьями и мусором, находить утечки, или улавливание тонких звуков, которые могут указывать на проблему. С крышным блоком вы можете обнаружить, что эти проблемы уходят из поля зрения и не учитываются, что может стать проблемой, если они будут решаться только во время сезонного или ежегодного технического обслуживания вашей системы.

Домовладельцы должны регулярно проверять внешние блоки на наличие признаков ржавчины, сколов, трещин или отложений. Вам также необходимо учитывать, насколько сложно техническим специалистам будет подняться на крышу и выполнить эти услуги. Хотя техническое обслуживание и доступ могут быть проблемой, профессиональные специалисты по ОВиК часто хорошо знакомы с обслуживанием крышных систем.

Климат

Не каждый дом расположен в районе, где есть условия, необходимые для работы кондиционеров на крыше. В регионах и климатических условиях, где наблюдается сильная жара или ураганы, блоки переменного тока, расположенные на большей высоте, потребуют большего обслуживания и защиты, чтобы поддерживать их в рабочем состоянии.

Например, если вы живете во Флориде, где ураганы и аномальная жара являются обычным явлением, вашему кондиционеру на крыше может потребоваться больше TLC, чем если бы он был установлен в тенистой части двора. Конечно, плюсы могут перевесить минусы, если ваш двор во Флориде — негостеприимное место для вашего конденсатора.

Преимущества установки кондиционера на крыше

Установка кондиционера на крыше не только освободит пространство во дворе, но и улучшит визуальную эстетику экстерьера вашего дома. Вам не придется смотреть на непривлекательный блок или беспокоиться о том, что звуки вашего кондиционера заглушают разговоры за столиком в патио. Кроме того, когда блок переменного тока находится на вашей крыше, он защищен от случайного повреждения своенравным футбольным мячом или газонокосилкой, а также от потенциальных воров в поисках ценных медных труб или целых блоков для продажи из вторых рук.

Недостатки установки блока переменного тока на крыше

С другой стороны, труднее обнаружить небольшие проблемы, прежде чем они станут серьезными проблемами, когда ваш блок переменного тока находится вне поля зрения. Вы можете пропустить видимые и звуковые признаки неисправности вашего устройства, такие как мусор и шумы, упомянутые выше.

Кроме того, если вы живете в районе с экстремальными погодными условиями, вы можете столкнуться с дополнительными проблемами, установив блок на крыше. Мало того, что они могут привлечь молнию, но и внешние блоки переменного тока тяжелые, и со временем они могут создать углубление на вашей крыше. Если это произойдет, ливневая вода может скопиться в нижней части и ослабить целостность вашей крыши, что сделает ее более подверженной протечкам и повреждениям. Хотя эти проблемы, связанные с ураганом, не являются обычным явлением, вам не о чем беспокоиться, если ваш блок переменного тока установлен на уровне земли.

Сколько стоит установка кондиционера на крыше?

По данным HomeAdvisor, вы можете заплатить от 5 500 до 11 000 долларов за кондиционер на крыше, в то время как вы можете заплатить от 3 300 до 4 000 долларов за блок на уровне земли. Эти цифры могут сильно различаться в зависимости от ряда различных факторов, таких как почасовая ставка установщиков в вашем районе и количество времени, необходимое для установки устройства на вашу крышу. Кроме того, эти оценки учитывают только стоимость замены внешнего конденсаторного блока, а не внутренней системы ОВКВ, что может добавить тысячи долларов к вашей окончательной цене.

Кондиционеры для жилых домов | Dometic.com

Прочтите это перед покупкой кондиционера для автофургона
Наши кондиционеры обеспечат прохладу и комфорт в вашем автофургоне все лето. Наличие прохладного воздуха в вашем доме на колесах почти необходимо при вождении в теплом климате. Однако, если вы также планируете путешествовать, чтобы исследовать более холодные места, вам не о чем беспокоиться — у нас есть кондиционеры для автодомов с обогревателями!

Выбор лучшего кондиционера для жилых автофургонов
Не все типы жилых автофургонов совместимы со всеми типами кондиционеров. Мы представим несколько вещей, которые следует иметь в виду, прежде чем вы решите, какой кондиционер RV вы хотите купить для своего автомобиля.

Размер имеет значение!
Длина автомобиля должна влиять на выбор вашего кондиционера: более мощные кондиционеры нужны для больших жилых домов с большим внутренним пространством. Нередко в некоторых автомобилях требуется более одного кондиционера. Большим автофургонам (более 8 м) может потребоваться более одного кондиционера для охлаждения всего транспортного средства. Номинальная производительность определяет мощность охлаждения любого кондиционера RV. Это чаще всего выражается в BTU, измерении охлаждающей способности потенциального кондиционера для вашего RV.

Кондиционер для автофургона – ваш второй дом
Для многих автодом – это второй дом. Наша цель — сделать так, чтобы вы чувствовали себя как дома, независимо от того, находитесь ли вы в кемпинге в пустыне или в лесу. ! Большинство кондиционеров для жилых автофургонов — это кондиционеры на крыше, которые устанавливаются над головой. Обязательно установите кондиционер для дома на колесах, который полностью совместим с вашей конкретной моделью дома на колесах. Например, кондиционер на крыше будет соответствовать форме крыши вашего дома на колесах. Если на вашей крыше нет места для блока переменного тока или ваша крыша имеет неправильную форму, внутри вашего автомобиля можно установить кондиционер под сиденьем.

Наш самый продаваемый кондиционер для жилых автофургонов
Наши кондиционеры для жилых автофургонов являются бестселлерами в Америке, Европе и Австралии! Все наши кондиционеры RV имеют продуманную конструкцию, рассчитанную на длительный срок службы и проверенную на надежность в суровых условиях. – Мы гордимся тем, что наши кондиционеры для жилых автофургонов признаны лучшими в своем классе благодаря превосходным характеристикам охлаждения, энергоэффективности и выдающемуся дизайну.

Компактный и легкий кондиционер для жилых домов
Наши европейские кондиционеры Fresh Jet компактны и легки. Эта линейка блоков переменного тока является одним из наших самых маленьких кондиционеров на рынке и доступна для жилых домов длиной от 5 м до более 8 м. Эти кондиционеры для жилых автофургонов просты в установке и могут использоваться даже в больших жилых автофургонах в качестве двойных кондиционеров для создания отдельных климатических зон!

Низкопрофильный кондиционер для жилых автофургонов?
Если вам нужен низкопрофильный кондиционер для дома на колесах, обратите внимание на наши элегантные и аэродинамически спроектированные крышные кондиционеры. Наш American Penguin II оснащен не только высокопроизводительным двигателем и вентилятором, которые помогают снизить сопротивление ветру. Это ценная функция, так как сопротивление ветра вашему автофургону во время движения на высокой скорости, а также снижение расхода бензина и расхода топлива. Если вы хотите купить один из лучших кондиционеров для автодомов, доступных на рынке, чтобы избежать сопротивления ветра, купите кондиционер для автодомов с тонким и низким профилем.

Пользуетесь кондиционером во время вождения?
Чтобы максимально эффективно использовать кондиционер для дома на колесах во время движения, комплект постоянного тока может обеспечить мобильную работу от автомобильного аккумулятора 12 В.

Кондиционер на колесах с обогревателем?
Кондиционеры могут больше, чем просто охлаждать. Наш ассортимент кондиционеров для жилых автофургонов также имеет функцию обогрева! Поскольку тепло поднимается, мы рекомендуем установить кондиционер под столом, а не кондиционер на крыше для достижения наилучших результатов обогрева.
