Медные трубы для кондиционера
Содержание
- Характеристики, особенности
- Преимущества и недостатки
- Как выбрать?
- Монтаж
Характеристики, особенности
Медные трубы характеризуются высокими показателями теплопроводности, в отличие от более дешевых аналогов. В результате использования труб из меди теплообмен между различными средами осуществляется с минимальными потерями. Это не единственное преимущество изделий. Медные трубки обладают устойчивостью к коррозии. При контакте с воздухом на поверхности образуется защитная пленка, которая надежно защищает изделие от влияния внешних факторов.
Изделия широко используются в качестве теплообменников в холодильниках и кондиционерах. Во многих странах трубки из меди применяют для прокладки фреоновых участков в промышленных сплит-системах. Для этой цели чаще всего используют трубы из меди в виде отрезков, которые соединяются между собой методом пайки. В качестве крепежных элементов применяются фитинги.
Медные трубки бывают:
- мягкие (отоженные);
- твердые (не отоженные).
Первые обычно продаются в бухтах, они легко гнутся и поддаются механической обработке. Не отожженные изделия поставляются в отрезках. Отоженная медная труба имеет лучшие показатели по разрывным удлинениям и прочности (до 60% и до 210000 кПа). Твердая трубка из меди имеет параметры чуть ниже – до 15% и до 300000 кПа.
Медная труба обладает высокой прочностью и эластичностью, устойчивостью к перепадам температур и воздействию кислорода. Изделие не вступает в реакцию с охлаждающими жидкостями и хлорсодержащими веществами, имеет свойство уничтожать вредные микроорганизмы.
Преимущества и недостатки
Медные трубы для кондиционеров обладают рядом преимуществ, в сравнении с аналогами из алюминия.
Положительные характеристики изделий:
- длительный срок эксплуатации;
- полная инертность к кислороду снаружи и тонкое покрытие из патины внутри;
- легкая очистка от всевозможных примесей;
- устойчивость к коррозии;
- высокая теплопроводность;
- экологическая чистота;
- гладкая поверхность без шероховатостей;
- бесперебойная транспортировка хладагента.
Кондиционерная медная трубка не имеет недостатков за исключением цены. Стоимость изделия в полной мере компенсируется длительным сроком службы и отличными показателями эксплуатации.
Как выбрать?
Правильный выбор диаметра трубки обеспечивает надежность эксплуатации изделия. В бытовых кондиционерах устанавливается именно отоженная медная конструкция, которая обладает хорошей гибкостью и эластичностью. Чем больше диаметр трубы, тем быстрее движется фреон. Чтобы избежать потерь при циркуляции, важно выбрать изделие нужного размера.
Медные трубки для кондиционеров имеют разные диаметры – от 1/4 дюйма (6,35 мм) до 1 5/8 дюйма (41,28 мм). Выбирая диаметр, следует отталкиваться от мощности сплит-системы. Производительные установки требуют большего диаметра.
Толщина изделий обычно составляет 0,7 мм, длина бывает разной. Потребители в основном приобретают продукцию длиной от 2 до 50 метров.
Ассортимент продукции в компании Аэросистемы
На нашем сайте представлен широкий выбор продукции для климатического оборудования.
В наличии бухты от 15 м до 50 метров и отрезки разной длины и диаметра. Весь товар сертифицирован и прошел проверку качества.
Всегда в наличии на складе:
- кондиционерная медная труба «ICG»;
- комплекты для установки кондиционеров;
- универсальная трубка из меди «Halcor»;
- продукция компании «Jintian»;
- медная трубка для кондиционера «Sevojno»;
- труба медная «Hailiang»;
- продукция бренда «Majdanpek».
Компания работает с лучшими производителями климатического оборудования и комплектующих. Фирма предлагает низкие цены, оперативную доставку и высокий уровень обслуживания.
Важно. Теплопроводимость медной трубы составляет 394 Вт/(м*К). При таком показателе изоляция изделия – далеко не лишняя процедура. Защиту от внешних температур обеспечивают специальные накладки из полиэтилена или каучука. Если пренебречь изоляцией, фреон будет использоваться в повышенных количествах, равно как и электроэнергия.
Монтаж
Легкий монтаж и эксплуатация обеспечиваются за счет небольшого веса изделий.
Медная труба для кондиционера обычно содержит две фреоновых магистрали с сечением 6,35 мм и 9,52 мм. В некоторых сплит-системах применяются трубопроводы с диаметрами 12,7 мм, 19,05 мм и 15,88 мм. Выбор детали напрямую влияет на производительность климатического оборудования, чем больше диаметр трубы – тем она выше.
Весь процесс можно разделить на следующие этапы:
- разметка участка;
- сверление штроб;
- прокладка трассы.
Прежде, чем приступить к монтажу, необходимо определить длину изделий. Расстояние между блоками сплит-системы следует увеличить на 0,5-1 м, тогда установка будет выполнена правильно. В случае если медная трубка оказалась больше по длине, ее необходимо обрезать до нужной величины. Трубу меньшей длины увеличивают спайкой и соединяют с помощью фитингов.
Монтаж кондиционеров лучше доверять профессионалам. Компания “Аэросистемы” предлагает установку и сервисное обслуживание климатического оборудования. Обратившись в компанию, клиенты сэкономят время и деньги, получат грамотную консультацию, а также помощь в подборе материалов и оборудования.
Компания гарантирует качественное выполнение работ и безотказную работу сплит- системы в течение длительного периода эксплуатации.
таблица диаметров медных труб для кондиционеров
‘+ ‘‘+ ‘{{n}}’ + ‘{{o}}’ + ‘{{t}}’ + ‘
‘+ ‘При обозначении изделий, например, труба медная диаметр 8 мм, имеется в виду один из основных параметров труб – внешний диаметр. От этого показателя зависит множество свойств будущего трубопровода (рабочее давление, длина и т.д.). Необходимо уметь оперировать такими величинами, как дюймы и миллиметры, так как согласно ГОСТ, они являются основными измерителями этого параметра. Цифровой эквивалент значений таких параметров, как длина и диаметр, часто используется в формулах при различных расчетах.
На сегодняшний день, можно выделить следующие диаметры медных труб, которые, так или иначе, фигурируют в таблицах:
- Внешний;
- Внутренний;
Сама необходимость в сравнительных таблицах с диаметрами возникла из-за различных стандартов России и Европы(Все изделия связанные с медными трубами: https://rdmetall.ru/cvetmet/mednyj-prokat/mednye-truby/). Поскольку, большинство производителей труб являются иностранными, в характеристиках используются дюймы, тогда как на нашей территории оперируют значениями мм, см.
| Ø, дюйм | Наружный диаметр + толщина стенки, мм |
| 1/4 | 6.35+0.76 |
| 3/8 | 9.52+0.81 |
| 1/2 | 12.7+0.81 |
| 5/8 | 15.9+0.90 |
| 3/4 | 19.05+0.89 |
| 7/8 |
22. 23+1.14 |
| 1 | 25.4+1.14 |
| 1 1/8 | 28.58+1.27 |
| 1 3/8 | 34.93+1.40 |
| 1 5/8 | 41.27+1.53 |
| 2 1/8 | 53.98+1.78 |
| 2 5/8 | 66.68+2.03 |
| 3 1/8 | 79.39+2.30 |
| 3 5/8 | 92.08+2.54 |
| 4 1/8 | 104.74+2.80 |
Медная труба: диаметр 15
Наиболее популярная, долговечная и относительно недорогая труба медная, диаметр 15 мм – 20 мм ( или ½ и ¾) применяется в Европе и РФ в качестве основы для теплообменных сетей следующих замкнутых систем:
- Автономное отопление;
- Холодильная установка;
- Солнечная батарея;
-
Сплит-система.
Другой распространенный размер, при обозначении которого используется труба медная 5/8, диаметр в мм равен 16. Кроме того, существуют общие понятия, такие как условный проход и толщина стенки. Условный проход важно знать при покупке фитингов, стыкующих отдельные отрезки трубопровода (также измеряется в мм и дюймах). Возможно вы так же захотите купить трубу квадратную нержавейку.

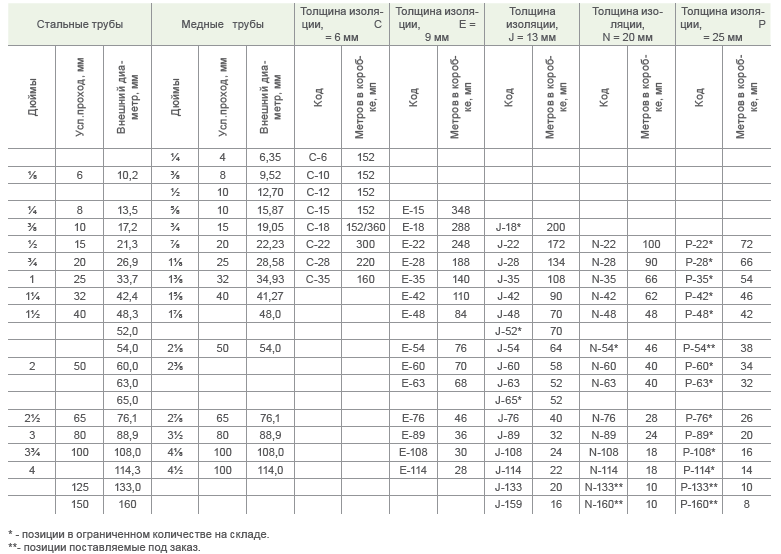

Таблица диаметров медных труб
Следующая сравнительная таблица поможет в случае, когда вы сравниваете диаметры медных труб для кондиционеров, таблица приведена также для более крупных размеров, применяемых в отоплении и холодоснабжении.
Компания “Региональный дом металла” осуществляет поставку такой продукции, как медная трубка диаметром 6 мм и более, любыми партиями со складов в Санкт-Петербурге. Если же вас интересуют скажем медные трубы для кондиционеров, то вам сюда. Мы оперативно соберем заказ по вашим техническим требованиям и доставим своим транспортом в любую точку РФ, обращайтесь, мы всегда на связи!
Что такое медная трубка в блоке переменного тока?
Алора Бопрай
Медная трубка является одним из компонентов, необходимых в системе кондиционирования воздуха и хладагента.
Во время установки чрезвычайно важно предотвратить попадание влаги, грязи и других загрязняющих веществ в систему. Эти посторонние частицы будут влиять на производительность системы и даже могут привести к повреждению некоторых компонентов.
Во время производства медной трубки внутренняя часть трубки очищается и сушится, а затем запечатывается с обоих концов, чтобы гарантировать, что она останется такой. Вы должны убедиться, что хладагент, который будет использоваться, не вступает в реакцию с медью. Аммиачный хладагент будет реагировать с медью, поэтому его нельзя использовать. Вместо этого придется использовать трубку из нержавеющей стали.
Типы трубок
В основном существует два типа трубок: жесткотянутые и мягкие.
Жесткотянутая медь
Этот тип труб жесткий, твердый и жесткий.
Он не легко сгибается и не должен сгибаться. Фитинги используются для получения конфигурации, необходимой для установки. Длина обычно доступна 10 футов или 20 футов. Для каждого типа есть три стандартных веса с разной толщиной стенки. Трубка типа K имеет самую толстую стенку, за ней следуют тип L и тип M. Если вам нужна трубка с более высоким давлением, следует использовать более толстый тип, чтобы гарантировать, что она выдержит давление хладагента. Внешний диаметр типа L обычно начинается с 3/8 дюйма, за которым следуют 1/2 дюйма, 5/8 дюйма, 3/4 дюйма, 7/8 дюйма, 11⁄8 дюйма, 13⁄8 дюйма, 15⁄8 дюйма, 21⁄ 8 дюймов и 25⁄8 дюймов.
Мягкая медь
Мягкая медь является гибкой и поставляется в рулонах по 25 или 50 футов. Типичный внешний диаметр колеблется от 1/8 дюйма до 13⁄8 дюйма. Маркировка ACR нанесена на трубку, чтобы указать, что она используется для кондиционирования воздуха и охлаждения. Во время производства эти детали очищаются и обезвоживаются для удаления влаги из трубки.
Изоляция и меры предосторожности
Чтобы предотвратить поглощение хладагентом излишнего тепла из окружающей среды, медная трубка между испарителем и компрессором на стороне низкого давления системы изолирована. Следовательно, вы сможете увидеть изоляционный материал, обернутый вокруг медных трубок для этой цели. Это также необходимо для предотвращения образования конденсата на трубах.
При обрезке трубки до необходимой длины убедитесь, что вы используете подходящий инструмент, например, труборез. Заусенцы на внутренней стороне трубки, образовавшиеся в результате резки, необходимо удалить с трубки, так как эти загрязнители повлияют на поток хладагента, а также влияет на производительность системы.
Если требуется сгибание, обратите внимание, что сгибать можно только изделия из мягкой меди. Используйте подходящие пружины для изгиба труб, чтобы предотвратить сплющивание или перекручивание.
Если требуется пайка или пайка, убедитесь, что вы обучены этому, и строго соблюдайте инструкции производителей.
Носите защитные очки, когда частицы выбрасываются в воздух в результате ваших действий.
Когда вы выполняете процесс отжига, когда вы нагреваете трубку и позволяете ей медленно остывать, убедитесь, что вы используете расширяющееся пламя на расстоянии 1 фута за раз и не концентрируете тепло в одном месте.
Обеспечьте хорошую вентиляцию рабочего места, особенно если в результате вашей работы выделяются пары. Не вдыхайте чрезмерное количество газа и клея.
