Размеры наружного блока кондиционера: Основные размеры внешнего блока кондиционера

размеры внешних блоков сплит-системы. Их устройство и вес. Из чего состоит блок? Его схема

Без кондиционера вряд ли сегодня обходится какой-либо частный дом, квартира, а также торговые центры и офисы. Наибольшим спросом на сегодня пользуются сплит-системы. Это тип кондиционера, включающий в себя уличный (выносной) и комнатный блоки. Их согласованная работа – залог исправного функционирования сплит-системы.

Содержание

Из чего состоит внешний блок?

Поскольку уличный блок подвержен влиянию высокой и низкой температуры, на него возлагаются повышенные требования к качеству исполнения. Его форма, напоминающая собой прямоугольный параллелепипед, позволяет разместить внутри корпуса набор следующих деталей и узлов.

  • Вентилятор – обдувает конденсатор, охлаждающий фреон.
  • Конденсатор – в нём фреон остывает и переходит из газообразного состояния в жидкое.
  • Компрессор – двигатель, нагнетающий повышенное давление хладагента, вынуждающий его двигаться по контуру (змеевику) холодильника.
  • Четырёхходовой клапан – им оснащаются кондиционеры, рассчитанные на режимы обогрева и охлаждения. Эта деталь по команде с пульта управления внутреннего блока меняет движение фреона и, соответственно, охлаждение летом на обогрев в холодное время года.
  • ЭБУ – данный модуль ставится на наружные блоки инверторных кондиционеров. Именно они менее чувствительны к скачкам температуры, чем устройства с неинверторным управлением.
  • Отводы для подключения трассирующих труб, связывающих внутренний блок с наружным. По этим трубам течёт фреон. Как и электропроводка с гофрой, защищаются коробом.
  • Задерживающая решётка – защищает детали и узлы наружного блока от крупных предметов, мусора и насекомых.
  • Крышка, закрывающая электрические клеммы от атмосферных осадков.

Это минимальный набор элементов, без которых схема нарушена, работа устройства невозможна. Также в наружном блоке могут быть следующие детали.

  • Стабилизатор напряжения – защитная схема особо чувствительных к скачкам напряжения электронных и электромеханических элементов и узлов.
  • Козырёк – защищает наружный блок от осадков, уменьшает обледенение корпуса.
  • Шланг, по которому стекает водный конденсат. Подключите его к канализации либо используйте для капельного полива растущих рядом посадок. Зимой, когда нагрев и охлаждение меняются местами, для предотвращения вымерзания используется дополнительный нагрев – конденсат не намерзает сосульками на корпусе, а стекает весь.

Для предотвращения иных неприятностей на наружный блок ставят:

  • шипы – чтобы не садились птицы;
  • арматурную клеть (это и есть антивандальная решётка) – для защиты от кражи, на балконе и выше 1-го этажа устанавливать её необязательно;
  • москитную сетку – для предотвращения попадания тополиного пуха и листьев внутрь блока.

Для чего нужен?

Оконные кондиционеры – это практически вчерашний день микроклиматической техники. Они занимали один из верхних оконных проёмов, а шум от внешнего блока в помещении был привычным делом. Эффективность оконных кондиционеров была куда ниже, а энергозатраты – значительно выше.

Итак, внешний блок сплит-кондиционера (дословно – разделённой системы кондиционирования) призван устранить эти недостатки, а именно:

  • вынести основной источник шума и тепла летом (или холода зимой) за пределы здания, строения, дома;
  • существенно снизить энергопотребление и увеличить КПД;
  • упростить обслуживание – не разбирать весь кондиционер для чистки, мойки и ремонта сразу, а разделить работу на 2 фронта.

Недостаток сплит-системы – при монтаже и обслуживании на большой высоте заказчику (и фирме-исполнителю) не обойтись без помощи автокрана или альпинистов.

Габариты

Частные лица – владельцы квартир и дач, к примеру, не гонятся за многокиловаттной мощностью. Если не создавать «осенний холод» в помещении от 17 градусов, то температура в 21-24 градуса летом считается относительно нормальной для большинства людей. В расчёт берётся мощность кондиционера до 2,7 кВт. Тогда средняя высота внешнего блока составит всего полметра. Ширина блока – до 0,7 м, глубина – до 0,4 с учётом выноса устройства на подвесах при отступе от стены до 10 см. Габариты внешнего блока кондиционера с потреблением от 3,5 кВт могут достигать 55×76,5×28,5 см, однако, каждый производитель изменяет эти показатели в меньшую сторону. Вес наружного блока в сборе – 12-25 кг.

Самый маленький кондиционер – Ballu BSWI-09HN1. Модель не лишена основных блоков и узлов, необходимых для качественного охлаждения воздуха внутри дома. Она подойдёт для комнаты размером до 16 м2, потребляет всего 900 Вт при работающем компрессоре, поддерживает летом в жару температуру в 21-23 градуса, даже если за окном 35 градусов. Размеры внешнего блока – 70*28,5*18,8 см. Агрегат компактный, весит немногим больше пылесоса. Сплит-систему меньше и легче вы вряд ли найдёте. Производить внешние блоки сплит-системы размером меньше почтовой посылки смысла нет. Микрокондиционирование воздуха – уже удел самодельщиков-экспериментаторов, хотя технологии отработаны.

Где установить?

Если вы живёте (или работаете) на первом этаже, то высота установки от земли – не менее 2 м. Это поможет избежать повреждения либо кражи блока. Внешний блок обязательно устанавливайте в сварной арматурной клетке с толстыми (от 1,5 см) прутьями. Сама клетка должна запираться на массивный замок с противовзломным механизмом. Её дверца должна обладать усиленными петлями. На втором и последующих этажах запирать блок «за решётку» необязательно.

На последнем этаже, чтобы не вызывать альпинистов или автокран (и те и другие берут почасовую оплату за работу), некоторые фирмы ставят внешние блоки на краю крыши

. Предельная длина «трассы» (каждой из труб) для хладагента – 20 м. Больший перепад высоты между наружным и внутренним блоком существенно изнашивает компрессор. Тот тратит дополнительную энергию на преодоление силы тяжести, действующей на высоту столба сжиженного фреона.

В итоге получаемый летом холод (или тепло зимой) окажется недостаточным, не соответствующим заявленному производителем значению. Либо кондиционер после запуска сразу выдаст сигнал аварии. Лучший выход – расположение внешнего и внутреннего блока на одной высоте. В частном доме внешний блок часто ставят на фасаде строения. Это относится к кондиционерам любых разновидностей, включая и настенный внутренний блок.

Правила монтажа

Без соблюдения нижеследующих правил работа установленного кондиционера может быть значительно осложнена или вовсе невозможна.

  • Кронштейны и скобы ставятся с запасом прочности до нескольких раз, чем та прочность, что необходима для подвеса внешнего блока. В идеале оба крепления в сумме должны выдерживать вес человека.
  • Несущая стена должна быть прочной и достаточно гладкой. Неровные стены со старой штукатуркой и расшатавшиеся блоки и кирпичи, из которых выполнялась кладка, исключены. Иначе повешенное устройство может упасть и повредить кого-то из прохожих.
  • На фасадах с пористой отделкой, например, композитные софиты на пенопласте, крепления монтируются не на самой отделке, а засверливаются и врезаются до стены (штукатурки, кирпичей). Это даст подвесной конструкции необходимую прочность, незыблемость. Можно воспользоваться корзиной – готовой решетчатой конструкцией, в которую и опускается внешний блок перед подключением к внутреннему и источнику сетевого напряжения.
  • Нельзя ставить внешний блок кондиционера вплотную к стене – это не даст ему естественной вентиляции от ветра. Расстояние между задней стенкой внешнего блока и отделкой стены – не менее 0,1 м.
  • Мастера или владелец кондиционера, выполняющие обслуживание, должны иметь беспрепятственный доступ к внешнему блоку. Смонтируйте устройство так, чтобы стала возможной его быстрая чистка, оперативная замена износившихся деталей и узлов.
  • Не вешайте наружный блок вертикально или с перекосом в любую из сторон. Горизонтальность его выставляется строго по уровню – это необходимо для бесперебойной циркуляции фреона в обе стороны.
  • Местом установки может послужить балкон или лоджия, не закрытая стеклопакетами. Застеклённое пространство создаст запертую камеру, где вскоре температура достигнет 55 градусов, и работа кондиционера прервётся – тепло должно куда-то уходить.

Размещение коммуникаций также не ведётся вразрез со следующими правилами.

  1. Предельное расстояние между внешним и внутренним блоками может достигать 30 м. Однако существует риск полностью потерять весь полезный эффект: пока охлаждённый фреон пройдёт эти 30 м, он нагреется почти до исходной температуры. Компрессор будет работать непрерывно, что может привести к его быстрому износу. Современные сплит-системы, имеющие защиту на основе модуля самодиагностики, после бесполезной работы в течение нескольких минут, обнаружив, что температура в помещении не снизилась ни на градус, попросту отключают питание компрессора и вентиляторов внутреннего и наружного блока. Оптимум расстояния – 5 м каждой из обеих труб, тогда потери малы.
  2. Медные трубы должны быть герметичны и теплоизолированы.
  3. При отсутствии чистовой отделки трассу желательно спрятать в стену. Иначе – поместить в короб. Но доступ к трубным и электрическим соединениям должен присутствовать.
  4. Не допускается резко сгибать трубы – это затруднит проход фреона.
  5. Желательно провести отдельную линию для кондиционера с автоматом-предохранителем.
  6. Выведите шланг для слива сконденсировавшейся воды в канализацию. Сливной трубопровод рекомендуется провести в стенах отдельно.
  7. Рекомендуется не просто заводить инженерные коммуникации в стену, а пропустить их через специальный подстаканник – с наружной стороны.
  8. Фреоновые трубопроводы, электрокабель и сливной шланг спрячьте в поролоновые трубки. Затем защитите их винилсодержащей плёнкой.
  9. Перед закачиванием фреона с помощью вакуумного насоса проводится вакуумирование. Оно удалит остатки воздуха и не даст фреону превратиться в отработанные газы, польза от которых меньше. К тому же трубки защищаются вакуумом от коррозии.

    Сдаче установленного кондиционера предшествует тестовый запуск и проверка устройства на предмет утечки фреона. Не менее важные показатели – постоянное давление фреона и регулярность выведения конденсата.

Советы по эксплуатации

Эти правила несложны в применении – они продиктованы здравым смыслом и легко запоминаются.

  1. Запрещается проталкивать посторонние предметы сквозь прутья клетки внешнего блока, а также сквозь шторки внутреннего. Не допускайте детей к работающему устройству.
  2. Проверьте, что включено поддержание комнатной температуры 21-26 градусов. Более низкая температура в период зноя способна довести здорового человека до простуды – выход на улицу после многочасового нахождения в холоде представляет собой колебания температуры в 10 и более градусов, как во время резкой перемены погоды в межсезонье.
  3. Не допускайте работы кондиционера при открытых окнах. Современная техника не допускает перегрева компрессора и бесполезной работы вентиляторов, если температура в помещении после включения не опустилась даже на несколько десятых долей градуса. Но не все модели оснащены такой «умной» функцией – в низкобюджетных моделях кондиционеров её попросту нет. Устройство будет работать абсолютно безрезультатно, подобно старому советскому холодильнику, в котором компрессор не отключается круглосуточно. В итоге все моторы кондиционера выйдут из строя раньше, чем истечёт гарантийный срок.
  4. Зашторивайте окно в яркий солнечный день – лишний дневной свет не позволяет внутреннему блоку адекватно воспринять сигнал от инфракрасного светодиода пульта. Та или иная команда срабатывает через раз – требуется поднести пульт слишком близко к кондиционеру, чтобы она прошла.
  5. Не используйте кондиционер, например, в ванной – избыток паров превращается во внутреннем блоке в лишний конденсат, способствующий забиванию дренажа и фильтров.
  6. Регулярно включайте кондиционер чисто в режиме вентилятора – это выдует излишки конденсата.
  7. Очищайте фильтры внутреннего блока раз в 2 недели. Мойку внешнего блока желательно произвести не реже раза в 1-2 месяца.
  8. Не ставьте рядом с внутренним блоком отопительные и нагревательные приборы. Минимальная дистанция – 1 м.
  9. Обеспечьте нужную защиту кондиционера от источников помех. Внутренний блок не должен вплотную примыкать к устройствам, использующим радиосигналы для передачи данных и сотовой связи. Так, не устанавливайте рядом 3G/4G-модемы, роутеры или репитеры Wi-Fi, системный блок домашнего ПК и т. д. Что касается внешнего блока, то его запрещено располагать, например, вблизи вышки сотовой связи и радиорелейного оборудования, если те стоят рядом на крыше – мощность их сигнала в десятки раз больше излучаемой мощности смартфона или планшета. Помехи от них могут добраться до процессора внутреннего блока и помешать его работе – особенно когда тактовая частота процессора совпадает с побочными частотами, в изобилии присутствующими возле любой антенны.

О том, какие могут быть ошибки при установке наружного блока кондиционера, смотрите в следующем видео.

габариты внешнего и внутреннего блока

Приобретение и установка слит-системы сегодня является не роскошью, а необходимостью. Такое устройство выручает в слишком жаркую либо холодную погоду. Кондиционер позволяет поддерживать микроклимат в помещении на оптимальном уровне. Но выбор слит-систем сегодня очень большой.

Согласитесь, тяжело остановиться на определенной модели среди всех представленных в магазине? Мало кто из покупателей учитывает стандартные размеры под кондиционер, обращает внимание на габариты устройства. Основными критериями покупки обычно выступают внешний вид, бренд, цена.

Но размеры кондиционера важно учитывать при выборе. От них зависит, получится ли расположить устройство в запланированном месте комнаты, а также особенности монтажа. Правильно подобранная по габаритам и установленная модель будет работать максимально эффективно. Поэтому важно понимать, каких размеров должен быть кондиционер.

Мы расскажем, как величина внутреннего и внешнего блоков сплит-системы влияет на работу оборудования, для каких помещений модели каких габаритов больше подойдут, а также как и где лучше располагать устройство. Это поможет подобрать оптимальный вариант и не разочароваться в покупке.

Содержание статьи:

Зачем нужно знать размеры кондиционера

Для тех людей, которые заботятся о своем здоровье и самочувствии, не имеет значения, сколько будет потреблять электроэнергии кондиционер.

Чтобы система эффективно работала и поддерживала температуру на нужном уровне, необходимо подбирать климатическую систему с учетом ее габаритов и .

Кондиционер на стене в рабочем кабинетеКондиционер на стене в рабочем кабинете

Рекомендуется устанавливать сплит-системы в спальнях и рабочих кабинетах. Доказано, что при температуре выше +26 и ниже +22 градусов производительность труда снижается. Это негативно отражается на рабочем ритме, психике. Правильно подобранный по размерам кондиционер обеспечит поддержание в комнате оптимального микроклимата

Особенно важен размер кондиционера для маленьких комнат. Крупные системы в небольших помещениях будут смотреться громоздко и портить внешний вид. К тому же при их установке могут возникнуть серьезные трудности: купленное устройство может не поместиться в отведенное для него место.

Кондиционер важно располагать правильно. От потолка нужно выдерживать . Как правило, оно находится в пределах 60-150 мм. Оптимальное расстояние от перпендикулярно идущей стены до системы составляет 400 мм.

При игнорировании данных требований эффективность работы оборудования будет низкой.

Последнее время появляются новые подходы к размещению кондиционеров. Сейчас есть в продаже вертикальные внутренние блоки сплит-систем. Такие устройства оснащены боковым выходом охлажденного воздуха.

Угловой кондиционер под потолкомУгловой кондиционер под потолком

Угловые кондиционеры выглядят не так громоздко, как прямоугольные, занимают меньше места. Такие модели являются оптимальным вариантом для маленьких комнат

Важно выбирать кондиционер такой формы и размера, чтобы он идеально вписался в предназначенное для него место и органично смотрелся в интерьере помещения. Также блок не должен быть слишком шумным.

Влияние размеров кондиционера на работу

Каждая модель кондиционера имеет свои технические и эксплуатационные характеристики. При выборе устройства важно обращать внимание на габариты внутреннего и наружного блоков системы. От этого параметра зависит производительность оборудования. Чем крупнее кондиционер, тем данные технические параметры будут выше, и наоборот.

Размеры сплит-системы определяются габаритами установленных в ней деталей. Чем крупнее испаритель, конденсатор, и прочие составляющие элементы, тем большее количество воздушных масс устройство может переработать и выдать в минуту времени.

От производительности и мощности оборудования зависит то, какую оно площадь сможет охладить в нормальном рабочем режиме.

Прямоугольные кондиционеры разных размеровПрямоугольные кондиционеры разных размеров

Выбрав несколько моделей кондиционеров в магазине, нужно ознакомиться с их потребляемой мощностью и производительностью. Подобные характеристики можно посмотреть в паспорте к устройству. Это поможет определиться с оптимальным вариантом сплит-системы

Не всегда компактные по размеру кондиционеры являются маломощными. Например, некоторые компании повышают производительность прибора за счет установки более . При этом кондиционер становится более шумным в работе.

Такое оборудование не рекомендуется устанавливать в спальной комнате. Его постоянный шум будет мешать расслаблению и полноценному отдыху.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах с прямоугольным внутренним модулем.

Прямоугольный кондиционер над дверным проемомПрямоугольный кондиционер над дверным проемом

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

Квадратный потолочный кондиционер Квадратный потолочный кондиционер

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Наружный блок кондиционераНаружный блок кондиционера

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

Размеры мобильных сплит-систем

Популярностью пользуются . Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Мобильная сплит-система у окнаМобильная сплит-система у окна

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Выбор размера кондиционера

Чтобы определиться с размером кондиционера, нужно подумать над тем, где будет располагаться данное устройство. При этом необходимо помнить о правилах удаленности системы от потолка и стен. Оборудование должно иметь такие габариты, чтобы хорошо помещаться в отведенное для него место, сильно не уменьшать полезную свободную площадь и не ухудшать общий вид комнаты.

Важно , который будет эффективно охлаждать или обогревать помещение. Если установить слишком слабое оборудование, то толку от него будет мало. Покупка чересчур мощного устройства будет лишней тратой денег.

Прямоугольный кондиционер под подвесным потолкомПрямоугольный кондиционер под подвесным потолком

Особенно важно заранее определиться с размерами кондиционера при проведении ремонта в комнате. Сегодня часто вместо покраски и побелки потолка осуществляют монтаж подвесных конструкций. Это может сильно повлиять на высоту помещения и параметры подходящей сплит-системы

Чтобы узнать оптимальный размер кондиционера, нужно определиться с обслуживающей площадью. Рассчитывается она путем умножения длины комнаты на ширину.

Производители сплит-систем маркируют свою продукцию различными буквами и цифрами, которые означают характеристики оборудования. Например, отметки «7», «9», «12», «18», «24», «30» показывают уровень производительности устройства. От мощности охлаждения кондиционера зависят его габариты.

Чтобы понять, на какую площадь рассчитано климатическое оборудование, необходимо умножить нанесенную на нем цифру на 3. Так, если устройство планируется установить в комнату 21-27 кв.м., то нужно отдавать предпочтение «семерке» или «девятке».

Такая сплит-система имеет габариты 70х50х27 см. Если площадь помещения 27-36 кв.м., то требуется устанавливать кондиционер, который маркируется цифрой «12». Его размеры составляют 75х52х29 см.

В комнату площадью 42-54 кв.м. следует приобрести кондиционер «восемнадцатый». Его габариты – 80х54х30 см. Для больших помещений, площадь которых доходит до 72 кв.м., подойдет устройство с маркировкой «24». Его размеры следующие: 86х65х32 см.

Если стандартный кондиционер не подходит?

Кладовки, гардеробные, комнаты с нестандартной планировкой требуют индивидуального подхода к решению вопроса кондиционирования помещения. В них может быть проблематично разместить обычные настенные сплит-системы подходящего размера и мощности.

Оконный моноблок в маленькой комнатеОконный моноблок в маленькой комнате

Оконный кондиционер имеет небольшие размеры и не уменьшает площадь помещения. Он работает достаточно тихо. Моноблок неплохо заменяет настенный аналог, но ухудшает вид окна

Выходом из ситуации является приобретение и установка нестандартного климатического оборудования. Например, можно купить потолочный кондиционер. Такая система подойдет даже для очень маленьких помещений.

Также можно приобрести . Он представляет собой компактный моноблок. Задняя сторона такого устройства выходит на наружную сторону окна.

Если требуется установить климатическую технику в большое по площади помещение, но не хочется портить внешний вид комнаты, то стоит выбрать канальный кондиционер. Это система скрытого типа. В комнате будут видны лишь решетки данного устройства.

Выводы и полезное видео по теме

Характеристика канальных компактных кондиционеров:

Производители предлагают широкий ассортимент сплит-систем. Есть стандартные прямоугольные, угловые, квадратные и потолочные модели. При выборе кондиционера нужно обращать внимание не только на его дизайн, стоимость и известность производителя, но и на размер.

Сегодня в продаже представлены сплит-системы разных габаритов. Это позволяет подобрать оборудование для любого помещения, существенно не уменьшив его пространство. Размер климатической техники напрямую влияет на ее производительность. Чем крупнее устройство, тем оно мощнее, тем большую площадь оно может охладить или обогреть.

Появились вопросы, нашли недочеты или можете дополнить наш материал интересными сведениями по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Ваше мнение очень ценно для нас.

Размеры наружного блока кондиционера

Размеры наружного блока кондиционера

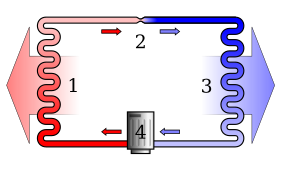

Принцип разделения кондиционера на внешний и внутренние блоки у сплит-систем значительно повысил возможности контроля микроклимата. Увеличилась обслуживаемая площадь помещений, возросла мощность системы охлаждения и обогрева и т.д.

Размеры наружного блока кондиционера напрямую зависят от его мощности.

Чем выше мощность, тем больше габариты внешнего блока, но не следует понимать это буквально. Производители разработали несколько стандартов габаритов корпуса внешнего блока, каждый из которых достаточен для размещения узлов кондиционера мощностью от и до. Переход через верхнюю границу мощности требует корпуса с большими габаритами.

Конструктивные элементы внешнего блока, определяющие его габариты

Основной элемент кондиционера, определяющий габариты внешнего блока, это конденсатор системы охлаждения, который становится испарителем при переключении агрегата в режим отопления. Чем выше мощность кондиционера, тем больше площадь испарителей и конденсатора.

Здесь уже наблюдается прямо пропорциональная зависимость. Площадь конденсатора может достигать таких размеров, что для его обдува требуется два вентилятора. Свое влияние на размеры наружного блока кондиционера оказывают габариты компрессора, устройства контроля и управления и т.п., но хотя оно незначительно по геометрии, может оказаться заметным для веса агрегата.

Когда размер имеет значение

Размер внешнего блока имеет большое значение при выборе места его установки, когда, например габариты не позволяют установить его в оптимальном с точки зрения монтажа положении. Размеры наружного блока кондиционера напоминают и о его весе.

Обычно в многоэтажных домах устанавливают кондиционеры мощностью до 9 кВт, при которой максимальный вес внешнего блока составляет чуть более 60 килограмм, что немало, а при установке кондиционеров большей мощности вес блока достигает 120 и более килограмм. Для монтажа такого блока уже требуется лебедка.

Кондиционер большой мощности требует более тщательного ухода для недопущения перегрева компрессора. Приведем такой пример. В обычном электрическом чайнике мощностью 1 кВт литр воды закипает за 3-4 минуты. При работе кондиционера мощностью 5-7 кВт за то же время теоретически можно вскипятить ведро воды. Отсюда понятна важность ухода за внешним блоком – очистка поверхности конденсатора от пыли и загрязнений, особенно таких, как тополиный пух.

Напоминаем, что перегрев компрессора означает, как минимум, дополнительные потери фреона, а в худшем случае он полностью выйдет из строя, когда потребуется его замена и ремонт всей сплит-системы. Такая работа по своей стоимости в десятки раз превышает затраты на обслуживание кондиционера.

размер, установка, уход. Наиболее распространённые типы кронштейнов, применяемые при монтаже кондиционеров

Принцип разделения кондиционера на внешний и внутренние блоки у сплит-систем значительно повысил возможности контроля микроклимата. Увеличилась обслуживаемая площадь помещений, возросла мощность системы охлаждения и обогрева и т.д.

Размеры наружного блока кондиционера напрямую зависят от его мощности.

Чем выше мощность, тем больше габариты внешнего блока, но не следует понимать это буквально. Производители разработали несколько стандартов габаритов корпуса внешнего блока, каждый из которых достаточен для размещения узлов кондиционера мощностью от и до. Переход через верхнюю границу мощности требует корпуса с большими габаритами.

Конструктивные элементы внешнего блока, определяющие его габариты

Основной элемент кондиционера, определяющий габариты внешнего блока, это конденсатор системы охлаждения, который становится испарителем при переключении агрегата в режим отопления. Чем выше мощность кондиционера, тем больше площадь испарителей и конденсатора.

Здесь уже наблюдается прямо пропорциональная зависимость. Площадь конденсатора может достигать таких размеров, что для его обдува требуется два вентилятора. Свое влияние на размеры наружного блока кондиционера оказывают габариты компрессора, устройства контроля и управления и т.п., но хотя оно незначительно по геометрии, может оказаться заметным для веса агрегата.

Когда размер имеет значение

Размер внешнего блока имеет большое значение при выборе места его установки, когда, например габариты не позволяют установить его в оптимальном с точки зрения монтажа положении. Размеры наружного блока кондиционера напоминают и о его весе.

Обычно в многоэтажных домах устанавливают кондиционеры мощностью до 9 кВт, при которой максимальный вес внешнего блока составляет чуть более 60 килограмм, что немало, а при установке кондиционеров большей мощности вес блока достигает 120 и более килограмм. Для монтажа такого блока уже требуется лебедка.

Кондиционер большой мощности требует более тщательного ухода для недопущения перегрева компрессора. Приведем такой пример. В обычном электрическом чайнике мощностью 1 кВт литр воды закипает за 3-4 минуты. При работе кондиционера мощностью 5-7 кВт за то же время теоретически можно вскипятить ведро воды. Отсюда понятна важность ухода за внешним блоком – очистка поверхности конденсатора от пыли и загрязнений, особенно таких, как тополиный пух.

Напоминаем, что перегрев компрессора означает, как минимум, дополнительные потери фреона, а в худшем случае он полностью выйдет из строя, когда потребуется его замена и ремонт всей сплит-системы. Такая работа по своей стоимости в десятки раз превышает затраты на обслуживание кондиционера.

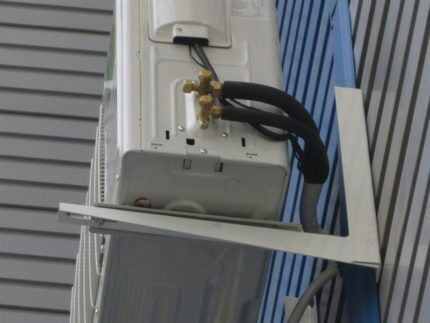

Основные требования к кронштейнам для установки наружного блока кондиционера:

  • Кронштейн должен быть прочным, но не тяжёлым и выдерживать вес наружного блока кондиционера. А также он должен подходить по диаметру отверстий.
  • В зависимости от веса оборудования, кронштейны должны иметь соответствующий запас прочности. Минимально допустимая цифра – вдвое выше веса самого наружного блока.
  • Отвечать требованиям ГОСТ для климатической техники. Материал должен выдерживать любой температурный режим и обладать антикоррозионным и антиокислительным покрытием.

Наружный блок, закреплённый на прямоугольных кронштейнах

В последнее время всё большее число производителей прибегает к изготовлению кронштейнов из нержавеющей стали, ввиду подверженности металла коррозии от попадания воды на их поверхность.

Наиболее распространённые типы кронштейнов, применяемые при монтаже кондиционеров

Компании, занимающиеся реализацией подрядов на установку кондиционеров, исп

Сколько весит сплит система. Все о наружном блоке кондиционера. Из чего состоит внешний блок

Кондиционер уже давно стал привычным бытовым прибором. Из всего многообразия устройств для охлаждения воздуха наибольшей популярностью пользуются сплит-системы, состоящие из двух узлов-блоков, один из которых устанавливается за пределами помещения, а другой находится внутри. Внутренний блок кондиционера — сложное устройство, которое забирает теплый воздух из помещения и отправляет обратно уже охлажденным.

Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.

Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.

Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:

  • Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
  • Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
  • Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
  • Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
  • Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
  • Воздухораспределительная система.
  • Жалюзи, отвечающие за направление потока воздуха.
  • Датчики температуры.
  • Светодиодные индикаторы.
  • Информационное табло.

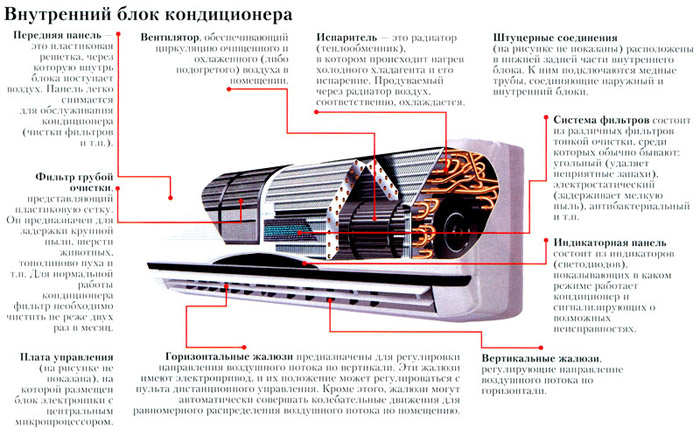

Конструкция внутреннего блока

Обратите внимание! Поскольку внутренний блок сплит-системы часто располагается на недосягаемой высоте, прибор всегда содержит в комплекте пульт дистанционного управления.

Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.

Основные требования к кронштейнам для установки наружного блока кондиционера:

  • Кронштейн должен быть прочным, но не тяжёлым и выдерживать вес наружного блока кондиционера. А также он должен подходить по диаметру отверстий.
  • В зависимости от веса оборудования, кронштейны должны иметь соответствующий запас прочности. Минимально допустимая цифра – вдвое выше веса самого наружного блока.
  • Отвечать требованиям ГОСТ для климатической техники. Материал должен выдерживать любой температурный режим и обладать антикоррозионным и антиокислительным покрытием.

Наружный блок, закреплённый на прямоугольных кронштейнах

В последнее время всё большее число производителей прибегает к изготовлению кронштейнов из нержавеющей стали, ввиду подверженности металла коррозии от попадания воды на их поверхность.

Наиболее распространённые типы кронштейнов, применяемые при монтаже кондиционеров

Компании, занимающиеся реализацией подрядов на установку кондиционеров, используют кронштейны нескольких типов. Среди них можно выделить следующие:

  • Крепления под прямым углом, изготовленные из с
Наружный блок кондиционера размеры. Все о наружном блоке кондиционера

Кондиционер уже давно стал привычным бытовым прибором. Из всего многообразия устройств для охлаждения воздуха наибольшей популярностью пользуются сплит-системы, состоящие из двух узлов-блоков, один из которых устанавливается за пределами помещения, а другой находится внутри. Внутренний блок кондиционера — сложное устройство, которое забирает теплый воздух из помещения и отправляет обратно уже охлажденным.

Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.

Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.

Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:

  • Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
  • Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
  • Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
  • Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
  • Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
  • Воздухораспределительная система.
  • Жалюзи, отвечающие за направление потока воздуха.
  • Датчики температуры.
  • Светодиодные индикаторы.
  • Информационное табло.

Конструкция внутреннего блока

Обратите внимание! Поскольку внутренний блок сплит-системы часто располагается на недосягаемой высоте, прибор всегда содержит в комплекте пульт дистанционного управления.

Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.

Без кондиционера вряд ли сегодня обходится какой-либо частный дом, квартира, а также торговые центры и офисы. Наибольшим спросом на сегодня пользуются сплит-системы. Это тип кондиционера, включающий в себя уличный (выносной) и комнатный блоки. Их согласованная работа – залог исправного функционирования сплит-системы.

Из чего состоит внешний блок?

Поскольку уличный блок подвержен влиянию высокой и низкой температуры, на него возлагаются повышенные требования к качеству исполнения. Его форма, напоминающая собой прямоугольный параллелепипед, позволяет разместить внутри корпуса набор следующих деталей и узлов.

  • Вентилятор – обдувает конденсатор, охлаждающий фреон.
  • Конденсатор – в нём фреон остывает и переходит из газообразного состояния в жидкое.
  • Компрессор – двигатель, нагнетающий повышенное давление хладагента, вынуждающий его двигаться по контуру (змеевику) холодильника.
  • Четырёхходовой клапан – им оснащаются кондиционеры, рассчитанные на режимы обогрева и охлаждения. Эта деталь по команде с пульта управления внутреннего блока меняет движение фреона и, соответственно, охлаждение летом на обогрев в холодное время года.
  • ЭБУ – данный модуль ставится на наружные блоки
стандартные габариты. Ширина и высота внутреннего блока слит-системы для квартиры

Поставить внутренний блок кондиционера – не просто вписаться в интерьер комнаты рядом с комодом или над письменным столом возле окна. Зачастую установку кондиционера согласуют с изменениями, запланированными по случаю полной перепланировки уже существующего дома или квартиры или в только что сданной новостройке.

Взаимосвязь мощности и габаритов блока

Хозяин домовладения или собственник рабочего помещения точно знает, какая модель кондиционера подойдёт ему в его конкретном случае. Выбор осуществляется не только по рабочим характеристикам кондиционера (мощность, количество режимов и другие общие и вспомогательные функции), но и по размерам, которыми должны обладать наружный и внутренний блок.

Почти все владельцы домохозяйств предпочитают именно сплит-систему за её энергоэффективность, высокую холодовую отдачу и многообразие разновидностей сплитов, представленных на рынке микроклиматической техники.

Размеры внутреннего и внешнего блоков – главный фактор, влияющий на холодовую мощность. У мелкого внутреннего блока вряд ли внутренний контур, по которому циркулирует обретающий газовое агрегатное состояние хладагент, окажется достаточно велик, чтобы выдавать, скажем, всё те же 15 киловатт мощности по забираемому из комнаты теплу. В спальне до 25 м2 холодовой мощности в 2,7 кВт достаточно, чтобы за час опустить температуру, к примеру, с 32 до 23 градусов.

Однако в небольшом диапазоне выделяемой холодовой мощности – например, в 2,7 и 3 кВт – у моделей кондиционеров одной и той же линейки корпус внутреннего блока может оказаться одинаковым. Это происходит за счёт запаса внутреннего пространства, позволяющего разместить несколько более длинный змеевик. В ряде случаев увеличение холодовой мощности достигается и за счёт несколько более мощного двигателя цилиндрического пропеллера, сдувающего только что сгенерированный контуром холод в комнату. Но «оборотистость» вентилятора, разогнанного на полную мощность, привносит дополнительный шум в охлаждаемом помещении. Диаметр трубок фреонотрассы остаётся неизменным.

Габариты внутреннего блока

Типовая длина комнатного блока сплит-системы – в среднем три четверти метра. Редкость – блок длиной 0,9 м. Монтажники часто отмеряют усреднённую длину в 77 см. Высота блока – 25-30 см, часто используется усреднённое значение в 27 см. Глубина (от передней панели до стены) – 17-24 см. Глубина здесь уже не столь важна. Практическая (установочная) длина и высота – 77х27 см, что вписывается в требования для квартир.

У компактного потолочного модуля, часто имеющего «приплюснутую» сверху форму, встречается квадратичное исполнение со стороной от 50 см до 1 м. Если блок канальный, то основная его часть скрывается в вентканале. У колонных модулей, устанавливаемых на пол, высота равна примерно 1-1,5 м, а ширина и глубина – как у небольших однокамерных холодильников, например, 70х80 см. Из-за этого колонные модули не располагают в малых комнатах.

Будь это крупно- средне- или мелкогабаритный модуль, его принцип размещения может не меняться, особенно у моделей одной линейки. Сплит-кондиционер повышенной мощности не обладает слишком маленьким внутренним блоком. И наоборот, маломощной сплит-системе незачем слишком вместительный комнатный блок.

Расположение

Внутренний блок расположен так, что препятствий для забора нагретого воздуха из комнаты и выдачи его в охлаждённом виде быть не должно. Для не вполне стандартных или ограниченных пространств размеры и расположение настенного, напольного или потолочного блока должны быть не в ущерб людям, которые пользуются такой комнатой. Бывали случаи, когда из-за особенностей архитектуры здания потолочный блок располагали на стене или наоборот. От того, как он будет располагаться, работа охладителей не зависит, главное – не залить электронику блока водным конденсатом, образующимся в процессе работы.

У конкретных фирм время от времени появляются собственные подходы к размещению комнатных модулей сплит-систем. Так, Carrier презентовала вертикальный блок с боковым выходом охлаждённого воздуха. Фирма Gree предложила угловые кондиционеры.

Подобные решения пользуются успехом у владельцев небольших однокомнатных квартир, стеснённых дефицитом пространства.

Примеры готовых размеров

Так, у компании Gree глубина комнатного модуля – всего 18 см. Длина и ширина здесь варьируются соответственно в пределах 70-120 и 24-32 см.

У Mitsubishi кондиционеры имеют следующие размеры: 110-130х30-32х30 см. Такие размеры берутся неспроста: для качественного обдува радиус цилиндрического вентилятора должен быть не менее нескольких сантиметров, а его длина – хотя бы в 45 см.

Китайские кондиционеры от компании Ballu – самые маленькие системы. Модель BSWI-09HN1 обладает блоком с габаритами 70×28,5×18,8 см. Модель BSWI-12HN1 – аналогичная, отличается лишь чуть большим внешним блоком, размер которого для внутреннего жилого пространства особого значения не имеет.

Но дальше всех продвинулась компания Supra: у её модели US410-07HA размеры внутреннего блока составляют 68x25x18 см. Компания Pioneer чуть отстала: у модели KFR-20-IW составила 68×26,5×19 см. Наконец, Zanussi также преуспела: модель ZACS-07 HPR обладает внутренним блоком с габаритами 70×28,5×18,8 см.

Дальнейшее уменьшение размеров наружного и внутреннего блоков могло бы повлечь за собой снижение КПД из-за недостаточной габаритной мощности. Ни один производитель ещё не представил прямоугольный внутренний блок, чья длина была бы не более 60 см.

Заключение

Каким бы ни был размер внутреннего блока, необходимо подобрать тот, который не отнимет значительную часть пространства от общей кубатуры вашей комнаты или рабочего кабинета своими большими габаритами. Также блок не должен оказаться слишком шумным. И желательно, чтобы он органично вписывался в дизайн помещения.

Об установке кондиционера смотрите далее.

Кондиционер – Простая английская Википедия, бесплатная энциклопедия Внешняя часть стандартного однокомнатного кондиционера. Для простоты установки блоки обычно устанавливаются в окна или, как на этой фотографии, отверстие в стене Внутренняя секция того же блока. Передняя панель опускается, открывая органы управления.
Примечание: термин «кондиционирование воздуха» относится к любой форме «Отопление, вентиляция и кондиционирование воздуха» . Эта статья посвящена, в частности, устройствам, которые используются как часть системы охлаждения.

Кондиционер – это система или машина, которая обрабатывает воздух в определенной, обычно закрытой зоне через цикл охлаждения, в котором теплый воздух удаляется и заменяется более холодным воздухом.

В строительстве полная система отопления, вентиляции и кондиционирования воздуха называется HVAC. Будь то дома, в офисе или транспортном средстве, его целью является обеспечение комфорта путем изменения свойств воздуха, обычно путем охлаждения воздуха внутри. Основная функция кондиционера – изменение неблагоприятной температуры.

В 19 веке британский ученый и изобретатель Майкл Фарадей обнаружил, что сжатие и сжижение аммиака может охлаждать воздух, когда сжиженному аммиаку разрешается испаряться.

В 1842 году американский врач доктор Джон Горри использовал компрессорную технологию для создания льда, который он использовал для охлаждения воздуха для своих пациентов. [1] Он надеялся в конечном итоге использовать свою льдогенераторную машину для регулирования температуры зданий и даже подумывал об охлаждении целых городов с помощью системы централизованных кондиционеров.

Инженеры по кондиционированию воздуха широко разделяют приложения для кондиционирования воздуха на , комфорт и , процесс .

Комфортные приложения направлены на создание внутренней среды, которая остается относительно постоянной в диапазоне, предпочтительном для людей, несмотря на изменения внешних погодных условий или внутренних тепловых нагрузок.

Технологические приложения направлены на создание подходящих условий для промышленного или коммерческого процесса, независимо от внутренних тепловых нагрузок и внешних погодных условий.Хотя часто в одном и том же диапазоне комфорта, именно условия процесса определяют условия, а не предпочтения человека. Процесс приложения включают в себя:

  • Операционные в больницах, в которых воздух фильтруется до высоких уровней для снижения риска заражения, а влажность контролируется для ограничения обезвоживания пациента. Хотя температуры часто находятся в диапазоне комфорта, некоторые специальные процедуры, такие как операции на открытом сердце, требуют низких температур (около 18 ° C, 64 ° F), а другие, такие как относительно высокие температуры новорожденных (около 28 ° C, 82 ° F).
  • Помещения для разведения лабораторных животных. Поскольку многие животные обычно размножаются только весной, их содержание в комнатах, отражающих весенние условия, может привести к их размножению круглый год.
  • Авиационный кондиционер. Несмотря на то, что номинально нацелены на обеспечение комфорта пассажиров и охлаждения оборудования, воздушное кондиционирование представляет собой особый процесс из-за низкого давления воздуха снаружи воздушного судна.

Другие примеры включают в себя:

  • Центры обработки данных
  • Текстильные Фабрики
  • Физические испытательные установки
  • Растения и фермерские хозяйства
  • Ядерные объекты
  • шахты
  • Промышленная среда
  • Зоны приготовления и обработки пищевых продуктов

Как для комфортных, так и для технологических применений, целью является не только контроль температуры (хотя в некоторых комфортных приложениях это все, что контролируется), но и такие факторы, как влажность, движение воздуха и качество воздуха.

Основы и теория систем кондиционирования воздуха [изменить | изменить источник]

Холодильный цикл [изменить | изменить источник]

Простая стилизованная схема холодильного цикла: 1) змеевик конденсации, 2) расширительный клапан, 3) змеевик испарителя, 4) компрессор.

В цикле охлаждения насос передает тепло от источника с более низкой температурой к радиатору с более высокой температурой. Тепло естественно будет течь в противоположном направлении. Это самый распространенный тип кондиционера.Система кондиционирования воздуха с охлаждением работает почти так же, как откачивает тепло из помещения, в котором она стоит.

В этом цикле используется универсальный газовый закон PV = nRT , где P – давление, V – объем, R – универсальная газовая постоянная, T – температура и n – количество молекул газа (1 моль = 6,022 × 10 23 молекул).

В наиболее распространенном холодильном цикле для привода компрессора используется электродвигатель.В автомобиле компрессор приводится в движение шкивом на коленчатом валу двигателя, причем оба используют электродвигатели для циркуляции воздуха. Поскольку испарение происходит, когда тепло поглощается, и конденсация происходит, когда выделяется тепло, кондиционеры предназначены для использования компрессора, чтобы вызывать изменения давления между двумя отсеками, и активно прокачивать охлаждающую жидкость вокруг замкнутой системы. Охлаждающая жидкость или хладагент закачивается в охлаждаемый отсек (змеевик испарителя). Низкое давление вызывает испарение хладагента, унося с собой тепло.В другом отсеке (конденсаторе) пары хладагента сжимаются и пропускаются через другую теплообменную катушку, конденсируясь в жидкость, которая затем отводит тепло, ранее поглощенное из охлаждаемого пространства.

Кондиционирование воздуха оказывает такое же влияние на здоровье человека, как и любая обычная система отопления. Плохо обслуживаемые системы кондиционирования воздуха (особенно крупные централизованные системы) могут иногда способствовать росту и распространению микроорганизмов, таких как Legionella pneumophila, инфекционный агент, ответственный за Болезнь легионеров. [2] Кондиционирование воздуха может оказать положительное влияние на страдающих аллергией и астмой. [3]

В условиях сильной жары кондиционер может спасти жизни пожилых людей. Некоторые местные власти даже создали общественные центры охлаждения для тех, кто не имеет кондиционера дома.

Одним из основных условий качественной установки климатической техники является правильный выбор места крепления внутреннего и наружного блоков.Каждый из перечисленных модулей отличается определенными конструктивными характеристиками, правилами будущей установки. Для установки кондиционера необходимо учитывать все требования, благодаря которым оборудование может в дальнейшем работать в разных режимах.

Вам необходимо установить кондиционер, учитывая следующие нюансы:

  • Тяжелый наружный блок не крепится к стенам из газобетона;
  • Крепеж на вентилируемой части фасада использует демпфирующее уплотнение.Выбор именно этого материала обусловлен тем, что он снижает шумовые вибрации при работе внешнего блока;
  • Крепление опорных кронштейнов осуществляется непосредственно к стене, а не к декоративной облицовке или утеплению.

Установка кондиционера зависит от определенных критериев, начинается с поиска идеального места для монтажа наружного блока. Для этого есть несколько рекомендаций:

  • Внешний блок обязательно находится в зоне свободной циркуляции воздушных потоков.
  • Важно организовать свободный доступ для дальнейшего технического обслуживания и ремонта агрегата.
  • Во время работы истощенные потоки горячего воздуха поступают из оборудования, поэтому его необходимо расположить так, чтобы пары не попадали в окна на нижних этажах. [4]

Энергоэффективность [изменить | изменить источник]

,

Как работает система кондиционирования?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы попытаемся ответить на этот вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) являются очень сложной инженерной областью, мы должны отметить, что это не является всеобъемлющим руководством и должно рассматриваться как краткий обзор.

ОТНОСИТЕЛЬНО: КАК ЛЮДИ ХРАНЯЮТ ОХЛАЖДЕНИЕ ПЕРЕД КОНДИЦИОНЕРАМИ

Как работает кондиционер?

Короче говоря, они работают так же, как обычный кухонный холодильник. Технологии систем кондиционирования и холодильников одинаковы – цикл охлаждения.

Системы, в которых используется этот цикл, используют специальные химические вещества, называемые хладагентами (вода в некоторых системах), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химикаты сжимаются компрессором блока переменного тока, хладагент меняет состояние с газа на жидкость и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит вне рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и расширяется до газа с помощью расширительного клапана системы .

Это, как следует из названия, заставляет жидкий хладагент снова превращаться в газообразную форму.По мере того как хладагент расширяется, он «всасывает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве на испарителе системы переменного тока .

Этот теперь расширенный и «горячий» газ далее транспортируется в компрессор системы, и цикл начинается заново.

Чтобы представить это, представьте, что губка – это хладагент, а вода – это «тепло». Когда вы сжимаете влажную губку (компрессор и конденсатор), вода выталкивается, и по нашей аналогии выделяется тепло. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и может поглощать больше воды или тепла по нашей аналогии.

Основой этого цикла являются научные принципы термодинамики, закона Бойля, закона Чарльза и законов Гая-Люссака.

Прежде всего тот факт, что «жидкость, расширяющаяся в газ, извлекает или вытягивает тепло из окружающей среды». – Goodman Кондиционирование и отопление.

В этом смысле AC и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и сбрасывать его в воздух за пределами вашего дома или офиса.

how air conditioning works 1 Источник: Pixabay

Этот цикл является обратимым и может также использоваться для обогрева вашей комнаты или всего вашего дома в более холодные месяцы, но эта функция обычно резервируется для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; блок внешнего конденсатора (или чиллера) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, отводимое изнутри, отводится в ту же комнату в задней части устройства. Это главная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного устройства переменного тока; если, конечно, вы не прорежете дыру в стене за ней.

Вы можете проверить это, коснувшись (будьте осторожны, он может очень сильно нагреваться) задней части холодильника, когда он работает. Он должен быть теплым или горячим на ощупь.

Какие существуют типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают разных форм и размеров, начиная от массивных воздуховодов в офисах и промышленных зданиях и заканчивая небольшими бытовыми системами переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые крупные установки имеют очень большие наружные холодильные агрегаты, которые могут быть с водяным или воздушным охлаждением или, в старых системах, градирни. Они связаны изолированными трубами для перекачки хладагента, чтобы умерить воздух в большом или наборе больших упакованных агрегатов, называемых вентиляционными установками (AHU).

Эти системы могут быть очень сложными с нагревательными элементами и увлажнителями, а также фильтрами для очень точного контроля температуры и качества воздуха в помещениях, которые они обслуживают.Они также имеют тенденцию поставляться со сложными системами рекуперации тепла, чтобы уменьшить количество электричества (или газа), необходимое для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой поток воздуха контролируется вокруг воздуховода системы.

Они также могут управляться очень сложными системами программного обеспечения, датчиков и исполнительных механизмов, которые называются Building Management Systems (BMS).

Эти большие системы отопления, вентиляции и кондиционирования воздуха “всасывают” свежий наружный воздух и нагревают / охлаждают его по мере необходимости перед транспортировкой через воздуховоды в требуемые области.Эти системы могут также иметь терминалы для повторного нагрева или фанкойлы для дальнейшего улучшения отпуска подаваемого воздуха в зону.

Более современные установки избавляют от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с переменным потоком охлаждения (VRF), которые укачивают воздух непосредственно в месте использования.

Но большинство людей привыкли к тепловым насосам с разделенным или многокамерным воздухом (ASHP) или к кондиционерам переменного тока для охлаждения одной комнаты.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в жилых помещениях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, что и наземные тепловые насосы (GSHP). Они используют землю как «свалку», или источник тепла, а не воздух или источник тепла. Как ASHP, так и GSHP могут также подключаться к обычным радиаторным системам или системам напольного отопления вместо обычного газового котла с некоторой модификацией.

Как работает кондиционер в автомобилях?

Проще говоря, переменный ток в автомобилях работает точно так же, как и любой другой блок переменного тока.Разница лишь в том, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля – это место, где свежий воздух подается во время движения.

Обе части соединены цепью труб, которые передают хладагент между блоками во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы, как правило, также поставляются с нагревом и осушителем воздуха для кондиционирования воздуха по мере необходимости. Точно так же, как строительные системы переменного тока, блок переменного тока автомобиля будет преобразовывать охлаждающую жидкость между газом и жидкостью, высоким и низким давлением и высокой и низкой температурой по мере необходимости.

Дешевле ли оставлять кондиционер на весь день?

Проще говоря, нет.Причина этого заключается в том, что, оставляя систему переменного тока на весь день, вы будете:

1. Использовать энергию без необходимости, если вы не дома или комнаты / зоны не используются.

2. Запуск системы приводит к ее износу. Это сокращает срок его службы.

Вы также должны убедиться, что окна закрыты, или во время работы кондиционера установлена ​​защита от сквозняков. Вы не хотите «кондиционировать» мир в конце концов.

Вам также следует убедиться, что вы используете внешние устройства (например, навес или стратегически посаженные деревья) для уменьшения “солнечного усиления” или пассивного обогрева вашего дома от солнечного света.

Другие меры включают улучшение изоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования воздуха (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего смешивания воздуха (т.е. предотвращение расслоения горячего воздуха вблизи потолка или наоборот). ).

Если вы действительно обеспокоены своими счетами за электроэнергию, относящимися к вашим системам переменного тока, вы можете сделать свою систему переменного тока “умнее”. Используя отечественные BMS, интеллектуальные датчики (термостаты и погодные компенсации), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вы также должны использовать «бесплатные» решения для охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома значительно сократит затраты на потребление энергии, связанные с отоплением / охлаждением, отключив его.

Но это возможно только в том случае, если это позволяет качество воздуха за пределами вашего дома. Например, жизнь в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом или тепловые насосы, как они более широко известны, работают почти так же, как и любая другая форма кондиционера. Исключением является то, что они специально разработаны, чтобы иметь возможность повернуть цикл по желанию.

Как и другие системы переменного тока, они также могут фильтровать и осушать воздух по мере необходимости.

Техническое обслуживание вашего кондиционера | Министерство энергетики

Вы здесь

Главная »Техническое обслуживание вашего кондиционера

Замена или очистка фильтров кондиционера является важной задачей технического обслуживания.| Фото предоставлено © iStockphoto / firemanYU.

Фильтры, змеевики и ребра кондиционера требуют регулярного технического обслуживания, чтобы устройство функционировало эффективно и результативно в течение всех лет эксплуатации. Пренебрежение необходимым обслуживанием обеспечивает постоянное снижение производительности кондиционирования воздуха, в то время как потребление энергии постоянно увеличивается.Ознакомьтесь с нашей инфографикой Energy Saver 101: охлаждение дома, чтобы узнать больше о том, как повысить комфорт и эффективность вашего кондиционера.

Наиболее важной задачей технического обслуживания, которая обеспечит эффективность вашего кондиционера, является регулярная замена или очистка его фильтров. Загрязненные грязные фильтры блокируют нормальный поток воздуха и значительно снижают эффективность системы.При нормальном воздушном потоке воздух, который обходит фильтр, может переносить грязь непосредственно в змеевик испарителя и ухудшать теплоемкость змеевика. Замена грязного, забитого фильтра на чистый может снизить энергопотребление вашего кондиционера на 5-15%.

Для центральных кондиционеров фильтры обычно располагаются где-то вдоль длины обратного канала. Общие места расположения фильтров – в стенах, потолках, печах или в самом кондиционере. Комнатные кондиционеры имеют фильтр, установленный в гриле, который направлен в комнату.

Некоторые типы фильтров многоразового использования; другие должны быть заменены. Они доступны в различных типах и эффективности. Чистите или заменяйте фильтр вашей системы кондиционирования воздуха каждый месяц или два в течение сезона охлаждения. Фильтры могут нуждаться в более частом внимании, если кондиционер находится в постоянном использовании, подвергается воздействию пыли или если в вашем доме есть пушные звери.

Змеевик испарителя кондиционера и змеевика конденсатора собирают грязь в течение месяцев и лет эксплуатации.Чистый фильтр предотвращает быстрое загрязнение змеевика испарителя. Однако со временем змеевик испарителя все еще будет собирать грязь. Эта грязь уменьшает поток воздуха и изолирует теплообменник, уменьшая его способность поглощать тепло. Чтобы избежать этой проблемы, проверяйте теплообменник испарителя каждый год и при необходимости очищайте его.

Наружные конденсаторные змеевики также могут стать очень грязными, если окружающая среда запылена или если рядом есть листва. Вы можете легко увидеть змеевик конденсатора и заметить, не скапливается ли грязь на его ребрах.

Вы должны минимизировать грязь и мусор рядом с блоком конденсатора. Ваши вентиляционные отверстия, опадающие листья и газонокосилка являются потенциальными источниками грязи и мусора. Очистка области вокруг змеевика, удаление любого мусора и обрезка листвы назад на расстоянии не менее 2 футов (0,6 метра) обеспечивают достаточный поток воздуха вокруг конденсатора.

Алюминиевые ребра на змеевиках испарителя и конденсатора легко сгибаются и могут блокировать поток воздуха через змеевик.Оптовые торговцы кондиционерами продают инструмент, называемый «гребень плавника», который вернет эти плавники почти в первоначальное состояние.

Время от времени пропускайте жесткий провод через дренажные каналы устройства. Засоренные дренажные каналы препятствуют снижению влажности, а избыточная влага может обесцветить стены или ковер.

Уплотнения для оконных кондиционеров

В начале каждого сезона охлаждения проверяйте уплотнение между кондиционером и оконной рамой, чтобы убедиться, что оно соприкасается с металлическим корпусом устройства.Влага может повредить эту печать, позволяя прохладному воздуху выходить из вашего дома.

Зимой, либо накрывайте свой комнатный кондиционер, либо снимайте и храните его. Накрытие наружного блока центрального кондиционера защитит блок от зимней погоды и мусора.

Если ваш кондиционер нуждается не только в регулярном обслуживании, наймите профессионального сервисного специалиста.Хорошо обученный специалист найдет и устранит проблемы в вашей системе кондиционирования воздуха.

Технический специалист должен:

  • Проверить правильное количество хладагента
  • Проверить утечки хладагента с помощью детектора утечек
  • Захватить любой хладагент, который должен быть удален из системы, вместо того, чтобы незаконно выпускать его в атмосферу
  • Проверить и утечки в воздуховодах уплотнения в центральных системах
  • Измерьте поток воздуха через змеевик испарителя
  • Проверьте правильность последовательности электрического управления и убедитесь, что система отопления и система охлаждения не могут работать одновременно.
  • Проверьте электрические клеммы, очистите и затяните соединения и подайте непроводящее покрытие при необходимости
  • Масляные моторы и проверочные ремни на герметичность и износ
  • Проверьте точность термостата.

Техническое обслуживание вашего кондиционера

,
Постоянный кондиционер без наружного блока 260000 Btu

HEAD-POWER BRAND Climatiseur сплит-кондиционеры 6 тонн ОСОБЕННОСТИ:

Технические характеристики:

  1. 1. Герметичный спиральный компрессор
  2. 2. Холодопроизводительность: 13 ~ 255 кВт
  3. 3. Только охлаждение, электрическое отопление, тепловой насос типа
  4. 4. Воздуховод высокого статического давления типа
  5. 5. R22, R407C r134a r410a.

1) Комплекты кондиционера без наружного блока 260000 btu

2.Независимая система охлаждения и спиральный компрессор нового поколения
кондиционера без наружного блока 260000 BTU

3. Высокоэффективный конденсатор и высокоэффективный испаритель
кондиционера без наружного блока 260000 BTU

4. Удобный и спокойный кондиционер без наружного блока 260000 btu

5.Высококачественный комнатный воздух кондиционера без наружного блока 260000 BTU

6. Система передачи и вибрации Изолированный кондиционер без наружного блока 260000 BTU

7. Покрытие Антикоррозийная краска для кондиционера без наружного блока 260000 btu

8.Пакет: постоянный кондиционер без наружного блока 260000 btu

9.Наш проект – постоянный кондиционер без наружного блока 260000 btu

10 Профиль компании

Head-Power Кондиционирование воздуха Co., Ltd является профессиональным производителем центральных кондиционеров и морских кондиционеров. Имея более чем десятилетний опыт производства, наша продукция охватывает чиллер с водяным охлаждением, чиллер с воздушным охлаждением, упакованный агрегат с морским охлаждением, сплит агрегат с воздушным охлаждением, упакованный агрегат на крыше, вентиляционную и конденсационную установку и т. Д.

Все продукты прошли сертификаты ISO 9001 и ISO 14001, некоторые виды оборудования также имеют сертификаты CE и CCS.Между тем, наша компания имеет ряд патентов на изобретения (патент № ZL200910246621.7, ZL200910246620.2) и патенты на полезную модель (патент №: ZL201120547872.1, ZL201220043474.0, ZL201220124504.0, ZL2009920273841.4 и ZL200920273842. 9) и участвовать в установлении отраслевых стандартов HVAC. Head-Power также является секретариатом Технического комитета по стандартизации HVAC и очистного оборудования провинции Гуандун.

Head-Power продолжает развиваться в соответствии с концепцией Технология для инноваций и интеллектуальных технологий для будущего , цель Высокая эффективность, энергосбережение, защита окружающей среды .На этой основе мы создали самую авторитетную платформу для тестирования продуктов, обеспечивающую соответствие всех машин национальным стандартам перед отправкой.

10 Наша ярмарка: постоянный кондиционер без наружного блока 260000 BTU


,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
