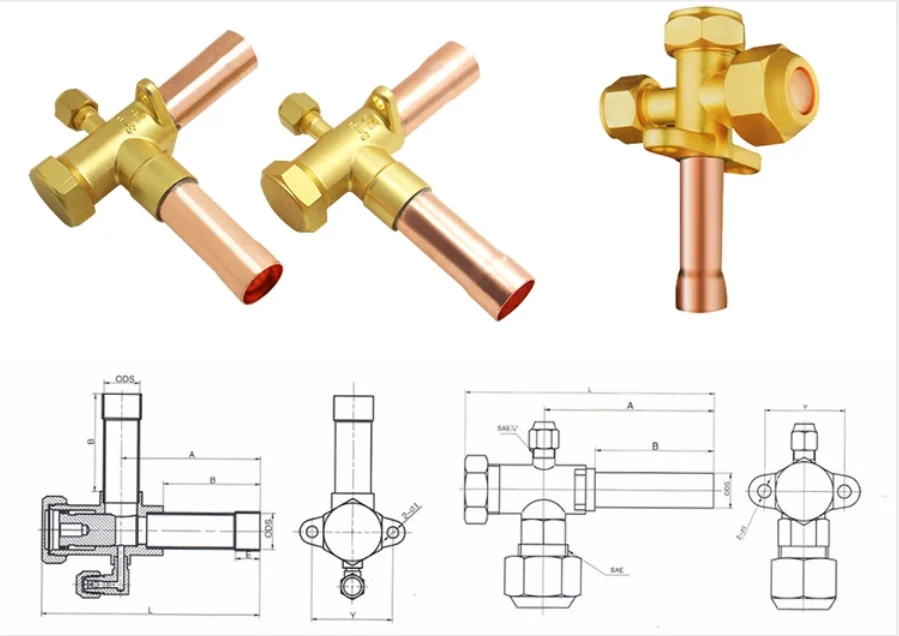

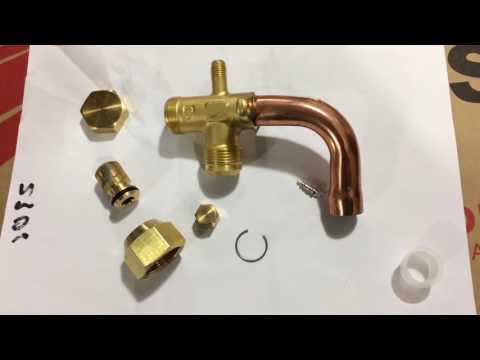

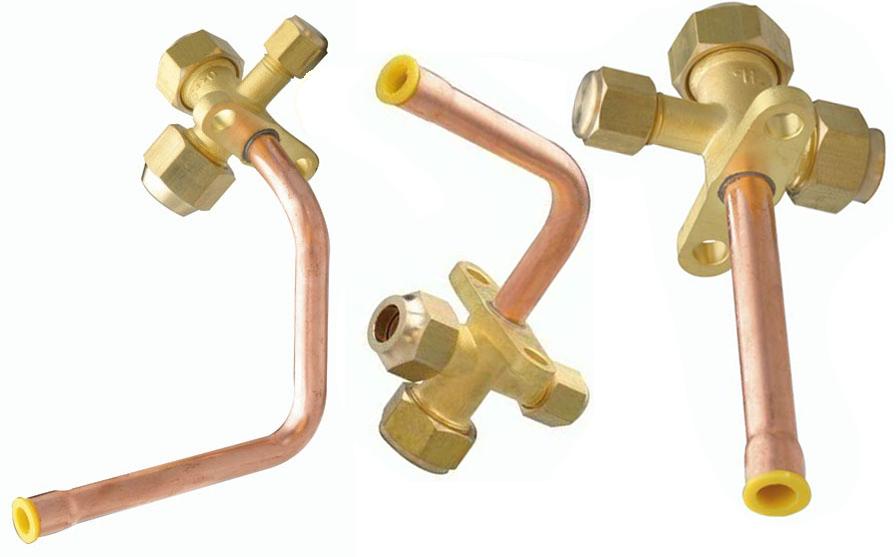

Сервисный клапан кондиционера
Сервисные клапаны кондиционера служат для присоединения межблочных труб сплит системы, а также для контроля давления хладагента в контуре при проведении диагностики или заправке (дозаправке) фреоном. Двухходовой клапан используется только для присоединения труб и перекрытия фреоновой магистрали, трехходовой клапан кроме этого позволяет производить контроль давления и дозаправку системы фреоном.

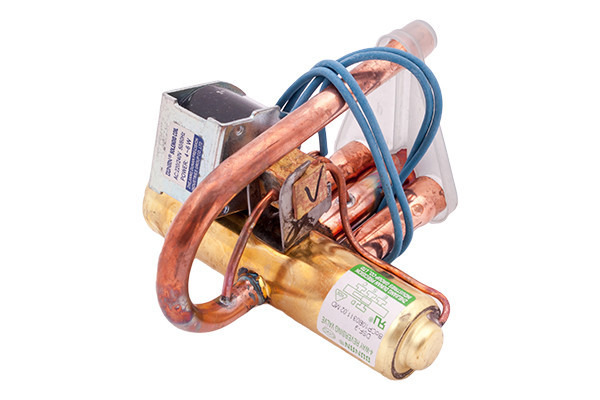

Четырехходовой клапан кондиционера
4-х ходовой реверсивный клапан предназначен для изменения направления движения хладагента в контуре с обратным циклом. Схема работы кондиционера на охлаждение (cooling) и на обогрев (heating) приведена на рисунке.
Замена четырехходового клапана в кондиционере — одна из наиболее сложных и дорогостоящих ремонтных операций и сопоставима по стоимости с заменой компрессора кондиционера.
Замена 4-х-ходового клапана требует выполнения нескольких паек в труднодоступных местах в непосредственной близости к телу клапана. Перегрев может привести к деформации и заклиниванию внутренней фторопластовой втулки. Поэтому прежде чем говорить о дефекте обратного клапана, необходимо проверить исправность электрической схемы, и что катушка соленоидного клапана реверсивного вентиля находится под напряжением (наличие магнитного поля проверяется по характерному щелчку при снятии и установке катушки). Следует также убедиться в том, что в контуре достаточное количество хладагента и компрессор работает с полной производительностью.
Мы предлагаем несколько вариантов решения проблемы в работе данного клапана: собственно замена неисправного 4-х ходового клапана на новый, замена на узел с 4-х ходовым клапаном в сборе или его удаление.
В первом случае потребуется обязательное использование теплоотводящей пасты и круговой доступ к трубопроводу. Поэтому данная процедура по замене 4-х ходового клапана практически невозможна на смонтированном на стене кондиционере и придется демонтировать внешний блок на время ремонта.
При замене узла в сборе число паек уменьшается до двух и выполняются они в значительном удалении от тела клапана, а значит, исключается его перегрев. В обеих случаях после ремонта гарантирована бесперебойная работа кондиционера в режиме как обогрева, так и охлаждения воздуха.
Если же возможно дальнейшее использование кондиционера только в одном режиме (или обогрев, или охлаждение), то неисправный 4-х ходовой клапан можно исключить из гидравлического контура, оставив работать кондиционер либо на холод, либо на тепло по желанию заказчика. При этом кондиционер будет работать бесперебойно и без 4-х ходового клапана, но его ремонт обойдется значительно дешевле, чем при его замене.
Клапан valve check кондиционера
Служит для обеспечения оптимального перепада давления между конденсатором и испарителем при переходе из режима «обогрев» в режим «охлаждение» и обратно.
В зависимости от направления движения фреона подключается или отключается дополнительная капиллярная трубка.
Схема работы клапана кондиционера valve check приведена на рисунке.
Электронный расширительный клапан
Электронный расширительный клапан (electronic expansion valve — EEV) предназначен для использования в кондиционерах и холодильных системах, в тепловых насосах. Клапан EEV поддерживает автоматические настройки расхода хладагента и оптимизирует работу системы для быстрого охлаждения или нагрева, обеспечивает точный контроль температуры и энергосбережение. Клапан изменяет перегрев, поддерживая заданное значение производительности. Пропорциональность изменения расхода хладагента, в зависимости от степени открытия вентиля, гарантирует высокую точность регулирования производительности, что ведёт к экономии электроэнергии. Эти клапаны обеспечивают двунаправленное управление хладагентом, регулируют скорость потока в режиме нагрева или охлаждения.

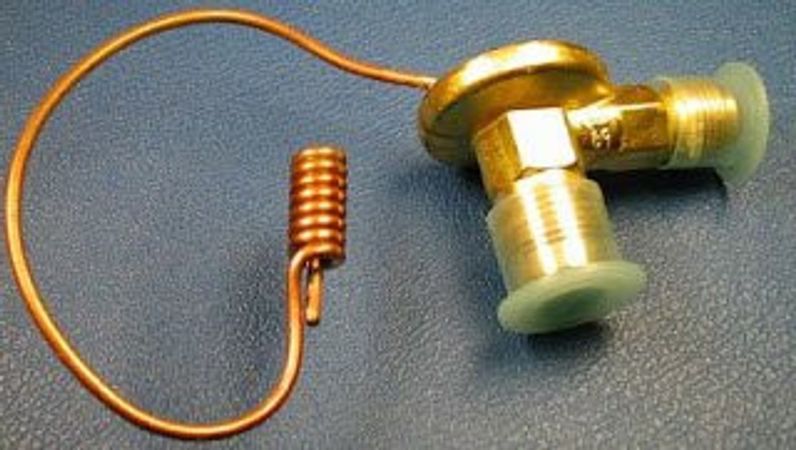

Терморегулирующий клапан
ТРВ служит для дозирования количества фреона, подаваемого в охладитель и представляет собой дроссель с переменным сечением.
Устанавливается после фильтра на жидкостной линии.
Терморегулирующий вентиль контролирует поток жидкого холодильного агента, поступающего в испаритель прямого расширения, поддерживая постоянный перегрев паров хладагента на выходе из испарителя. Перегрев — это разница между температурой паров хладагента на выходе из испарителя и температурой кипения. Контролируя перегрев, ТРВ заполняет поверхность испарителя настолько, чтобы не дать частицам жидкости попасть в компрессор. Возможность ТРВ сопоставлять поток хладагента со скоростью испарения в испарителе делает ТРВ идеальным расширительным устройством для систем кондиционирования воздуха и холодильной техники.
Терморегулирующий клапан уменьшает давление и температуру фреона так, чтобы при попадании его в охладитель, обеспечить его выкипание и эффективную теплопередачу. Специальное отверстие уменьшает давление входящего в ТРВ фреона. Хладагент, поступающий из компрессорно-конденсаторного агрегата, представляет собой жидкость, под высоким давлением.
Дозирование количества фреона, проходящего через компрессорно-конденсаторный блок, происходит следующим образом. Баллон ТРВ находится в контакте с коллектором охладителя. Внутри баллона находится фреон. Когда увеличивается температура фреона в блоке, давление хладоагента в ТРВ возрастает и сильфон растягивается. Дно сильфона, через тягу давит на шарик или иглу, который перемещаясь, увеличивает количество фреона, проходящего через терморегулирующий клапан. При этом происходит снижение температуры выходной трубки и испарителя. Давление фреона падает, сильфон сжимается, шарик перекрывает дроссель, вызывая уменьшение объема газа.
Перед выполнением работ по замене клапана кондиционера удаляют весь хладагент из системы. После ремонта вакуумируют контур, монтируют новый фильтр-осушитель и заправляют фреоном.
Пуско-наладка и ремонт систем VRF HITACHI — это к нам!
Наши партнеры
SAMSUNG ELECTRONICS
UNITED ELEMENTS GROUP
ГК АТЛАНТИКА
ГК ИНФОРМТЕХ
Кондиционеры
DAIKIN
SAMSUNG
IGC
Информация
Новости
Информация
Статьи и документация
Политика конфиденциальности
|
Главная страница
Компания “ВИПТЕК” г. Москва, Локомотивный пр-д, дом 21, корпус 5
вентиляция воздуховоды кондиционеры научные исследования развитие технологий в производстве кондиционеров энергосберегающие технологии в системах кондиционирования и вентиляции интеллектуальные возможности кондиционеров терморегуляция в кондиционерах пленочно-контактные кассеты кондиционеры с ионизатором воздуха реверсивный клапан кондиционера индикаторы в кондиционерах о габаритах кондиционеров китайские кондиционеры |
 Получается, что кондиционер перегоняет тепло при помощи теплоносителя из помещения на улицу.
Летом этот процесс вам покажется необходимым, а вот зимой вам захочется перегонять тепло обратно из атмосферы в помещение. Частично проблема решается с помощью реверсивного клапана кондиционера, позволяющего поменять направление движения хладагента (принцип реверсирования холодильного цикла), и частично, при помощи работы подогревателя приточного воздуха. Подогрев наружного воздуха кондиционером.При не очень низких наружных температурах прохладный воздух атмосферы в состоянии вскипятить фреон в кондиционере и поручить ему перенести поглощенное тепло в помещение. Но при низких зимних температурах атмосферы запасенного фреоном тепла может и не хватить для подогрева ледяного приточного воздуха – тогда в дело вступает дополнительный воздушный подогреватель, смонтированный в приточной установке кондиционера.Реверсирование холодильного цикла в кондиционере.
В процессе реверсирования холодильного цикла происходит смена ролей конденсатора и испарителя – наружный блок кондиционера теперь “кипятит” фреон, а внутренний блок его конденсирует и отдает выделяемое при этом тепло поступающему в помещение воздуху.
И конденсатор, и испаритель кондиционера остались на своих местах, а вот маршрут движения хладагента изменился, и главную роль в этом превращении холодильного агрегата в тепловой насос инженеры отвели реверсивному (четырехходовому) клапану. Принцип действия четырехходового клапана кондиционера.Схемы и принцип действия четырехходового клапана в разных вариантах приводятся далее: 1 – компрессор, 2 – управляющий клапан, 3 – поршень, 4 – переходная капиллярная трубка, 5 – капиллярная трубка, 6 – внутренний блок кондиционера, 7 – внешний блок кондиционера, 8 – обмотка четырехходового клапана. Вход компрессора соединяется с внутренним блоком кондиционера (6).
Работа клапана в режиме обогрева.В режиме обогрева находящаяся под напряжением обмотка (8) смещает управляющий клапан (2) вправо, позволяя соединить правую полость поршня (3) с входом в компрессор, меняя направление циркуляции хладагента – вход компрессора соединяется с внешним блоком кондиционера 7.
Читайте также:
|
||||||||||||
| Все права защищены – кондиционеры и вентиляция – www.VIPTEK.ru 2003 | |||||||||||||
|
|||||||||||||
3-ходовые регулирующие клапаны или независимые от давления клапаны?
Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе.
Исторически сложилось так, что 3-ходовые клапаны использовались в насосных системах с постоянным расходом для поддержания одного и того же расхода в любое время, независимо от того, требуется обогрев/охлаждение или нет.
Большинство современных систем используют двухходовые клапаны для систем с регулируемой скоростью, потому что скорость потока может колебаться, когда клапаны открываются и закрываются. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и работа насоса замедляется (снижается подача), что позволяет экономить энергию. Большинство экспертов сходятся во мнении, что насосные системы с переменным расходом предпочтительнее, потому что они могут значительно сэкономить владельцам зданий затраты на энергию насосов. Некоторые переключили свою систему с постоянной скоростью на переменную скорость, но они не получают экономии энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переливом и недоливом. С 3-ходовыми клапанами в системе с регулируемой скоростью никогда не происходит экономии энергии, потому что 3-ходовые клапаны поддерживают постоянный расход независимо от изменений нагрузки, а насос никогда не может снизить скорость.
При установке простых 2-ходовых клапанов во время запуска могут возникать условия перелива и недостаточного расхода, а также когда клапаны имеют слишком большой размер, что также приводит к нерациональному расходу энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется. Контур имеет именно тот поток, который необходим при запуске, при расчетной нагрузке и при пониженной нагрузке. Поток изменяется только тогда, когда система управления требует изменений.
Никакой другой регулирующий клапан не может обеспечивать точный расход независимо от изменений давления. И если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокое значение ΔT на змеевике. Этот уменьшенный расход означает, что насос может снизить скорость и сэкономить энергию.
Возникают проблемы, когда все 2-ходовые клапаны перекрыты в системе с регулируемой скоростью:
- Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
- Температура кондиционированной воды в коллекторах и выносных стояках со временем станет температурой окружающей среды. Это означает, что, когда помещение в конечном итоге потребует нагрева/охлаждения, произойдет задержка, поскольку только что нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт пользователя и вызвать жалобы.
Таким образом, при переходе от 3-ходовой системы к 2-ходовой рекомендуется оставить самый удаленный 3-ходовой клапан на месте на каждом стояке, чтобы вода для охлаждения/нагрева могла рециркулировать, даже если все остальные клапаны закрыты. .
Другая проблема с использованием 3-ходовых клапанов в любом типе применения заключается в том, что они способствуют синдрому низкого ΔT. 3-ходовые клапаны перепускают подогретую/охлажденную подаваемую воду в обратную линию. Температуры смешиваются, и ΔT в чиллере или котле уменьшается, потому что подаваемая вода смешивается с обратной.
Как в вашей системе работает независимый от давления регулирующий клапан? PIC-V сочетает в себе диафрагму, регулирующую перепад давления, с двухходовым регулирующим клапаном для подачи определенного расхода независимо от колебаний давления в системе.
Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод модулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.
Когда зона удовлетворяет требованиям, привод прекращает вращение, и теперь клапан настроен на оптимальный расход. Если давление в системе изменяется, внутренняя диафрагма, регулирующая давление, компенсирует изменение давления и поддерживает постоянный расход без включения привода. Поток не изменяется до тех пор, пока система управления не сообщит приводу об изменении положения клапана в зависимости от изменения нагрузки. Этот стабильный поток означает меньшую работу привода, и, следовательно, срок службы привода увеличивается.
У вас есть вопросы по этому совету по применению или любому из продуктов Griswold Controls? Заполните форму ниже, и сотрудник Griswold Controls свяжется с вами в ближайшее время.
