видео-инструкция по установке своими руками, можно ли устанавливать газовый котел в подвальном помещении, требования, цена, фото

Установка газового котла в подвале – очевидное решение, так как располагать подобное оборудование в жилых помещениях нельзя, а строить отдельное сооружение слишком дорого.

Мы расскажем о том, какие требования к котельной в подвале частного дома выдвигают государственные стандарты и строительные нормы, а также ответим на часто задаваемые вопросы.

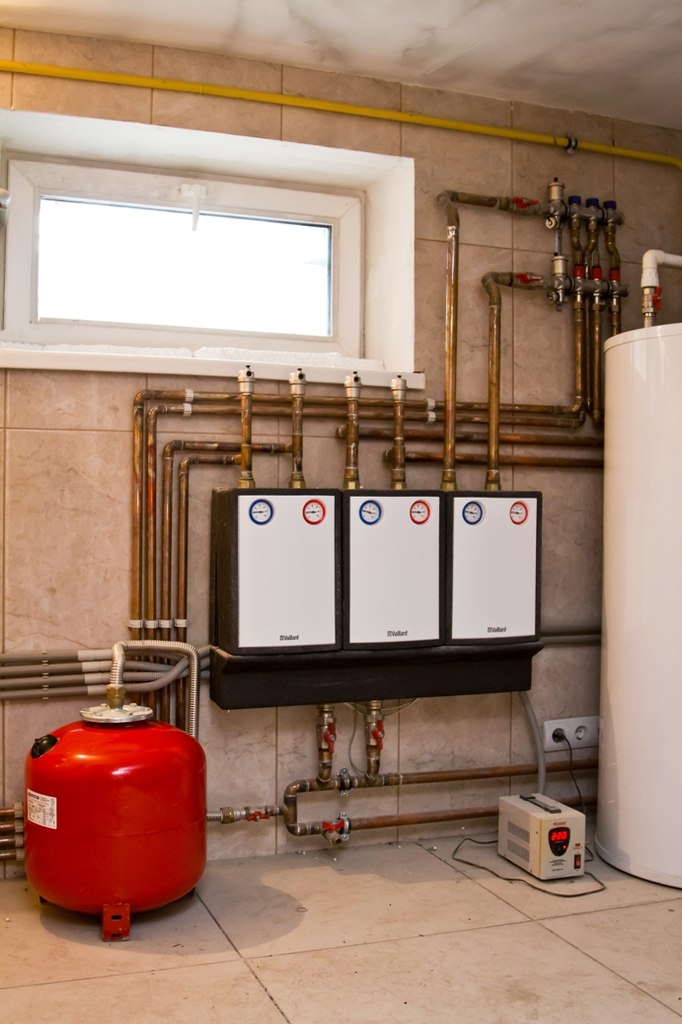

На фото – котельная в частном доме в подвале.

Содержание

Устройство котельной в подвале

Так можно или нельзя

Газовая котельная может быть установлена в подвале или цокольном этаже жилого частного дома.

Часто звучит вопрос: «Можно ли устанавливать газовый котел в подвале?». Ответ однозначный и категоричный: можно. Исключением являются системы, газоснабжение которых производится сжиженным углеводородным газом (СУГ), добытым из нефти.

История этого вопроса тянется со времен, когда расположение котельных в подвальных и цокольных этажах была действительно запрещена из-за повсеместного использования СУГ.

Однако с переходом на природный газ и котлы с закрытой топкой этот запрет сняли, и теперь в подвальных и цокольных помещениях, а также на чердаках и крышах одноквартирных домов можно располагать до четырех отопительных или водонагревательных газовых котлов суммарной мощностью до 200 кВт.

Котел отопления можно расположить даже на чердаке.

Важно!
Это разрешение распространяется только на те котельные, которые построены и оборудованы в соответствии с требованиями ГОСТ, СНиП и других нормативных документов и норм.

Вообще, учитывая специфику российского бюрократического аппарата, лучше составить проект будущей котельной и утвердить его во всех инстанциях заранее. Это предпочтительно вот по каким соображениям: если вы придете в пожарную инспекцию или другой надзорный орган за разрешением на уже построенную и оборудованную котельную, вас смогут шантажировать тем, что ее придется переделать или вовсе закрыть.

Взаимодействие с чиновниками – целое искусство.

Это позволит требовать поистине заоблачные взятки, ведь отдать даже приличную сумму будет проще, чем перестраивать котельную или возводить ее заново. С другой стороны, если вы принесете проект будущей постройки, то шантажировать вас будет нечем, чиновник может только внести аргументированные правки и замечания, после учета которых ему ничего не останется, как утвердить ваш проект.

Требования к помещению

Газовый котел в подвале частного дома – обычное явление.

Для того чтобы в том или ином помещении поместить котельную, его надо привести в соответствие некоторым требованиям.

Независимо от того, где именно расположено помещение, оно должно отвечать таким параметрам:

1. Расстояние от пола до потолка подвала (высота помещения) должно быть не меньше 2-х метров, оптимальная высота – от 2.5 метров;
2. Комната должна быть отдельной, располагать оборудование в смежных и совмещенных с жилыми комнатами помещениях строго запрещено;
3. Площадь котельной берется из расчета 4 квадратных метра на один котел, при этом минимальное расстояние от фронтальной части оборудования до противоположной стены не должно быть менее одного метра;

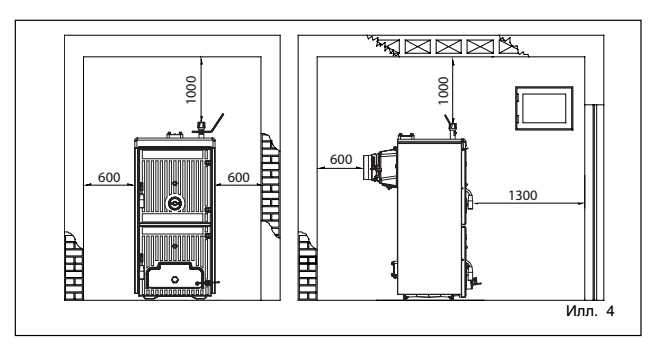

4. К оборудованию должен быть обеспечен свободный доступ со всех сторон для нормального и удобного обслуживания и ремонта всех частей системы;
5. В котельной следует предусмотреть окна на улицу, площадь которых берут из расчета 0. 03 кв. метра на кубический метр объема комнаты, но не менее 0.25 кв. метра;
6. Ширина дверного проема не должна быть меньше 80 см;
7. Пол должен быть ровным и прочным, выполненным из негорючих материалов. Лучше всего сделать цементно-песчаную стяжку, которую затем можно покрыть плиткой или другим водостойким и огнеупорным материалом;
8. Конструкции стен и потолка следует выполнять из негорючих материалов, отделка – штукатурка или плитка. Вблизи топки покрытия стен, которые могут загореться или испортиться под действием высоких температур, должны быть закрыты специальными щитами из негорючих материалов с теплоизоляционной прокладкой;
9. Входная дверь должна иметь вентиляционное отверстие подвала в нижней части или зазор между полотном и полом площадью не менее 0.02 кв. метра;
10. В комнате должна присутствовать приточно-вытяжная вентиляция;
11. Доступ в помещение котельной лучше ограничить кругом лиц, которые принимают непосредственное участие в обслуживании или ремонте оборудования. Проникновение в котельную детей и посторонних лиц недопустимо.

Требования к котельной

Важно!
Все эти требования продиктованы объективными причинами и направлены на поддержание вашей безопасности и нормальных условий эксплуатации отопительного оборудования.
Цена пренебрежения этими правилами может быть слишком высокой, вплоть до возникновения чрезвычайных ситуаций, аварий и пожаров.

Если говорить об объеме комнаты для топочной, то он имеет значение только для котлов с открытой топкой. Для агрегатов с закрытой герметичной топкой объем помещения не нормируется. К слову, большинство современных котлов имеют закрытые топки, но если ваш аппарат оборудован открытой системой, тогда вам поможет таблица:

Для определения объема достаточно умножить площадь комнаты на высоту ее потолков. Тепловая мощность оборудования всегда указана в технической документации.

Требования к коммуникациям

Котельная должна быть оборудована всеми необходимыми коммуникациями.

Для нормальной работы отопительной комнаты, она должна быть снабжена всеми необходимыми коммуникациями.

В помещение должны быть подведены газ, канализация, отопление, водопровод и электроэнергия, соответствующие таким требованиям:

• Электрическая сеть должна быть однофазной, номинальное напряжение – 220 В, максимальная сила тока – 20 А. Обязательно устанавливают индивидуальный автомат защиты сети (АЗС) и производят заземление. Изоляция на проводах должна быть надежной и соответствовать требованиям ГОСТ;
• Для каждого установленного котла монтируют запорный узел на газовой магистрали;
• Подведенный водопровод должен свободно подключаться к системам горячего водоснабжения дома, а также к системе отопления;
• Системы водоснабжения, бойлеры и дымоходы, а также вентиляционные системы должны иметь возможность слива конденсата и остатков влаги в канализацию. Особенно это важно для систем аварийного слива воды;
• Все параметры подведенных коммуникаций (напор воды, давление газа в магистрали) должны строго соответствовать государственным стандартам.

Слив воды лучше производить в стационарную канализацию.

Важно!
Перед покупкой и установкой котельного оборудования вы должны убедиться, что параметры ваших коммуникаций соответствуют требованиям, которые производитель к этим коммуникациям выдвигает.
В противном случае ваше оборудование будет работать в ненормальном режиме и может быстро испортиться, а право на гарантию дает только нормальная эксплуатация.

Монтаж настенного котла

Проще всего установить настенный газовый котел.

Для тех, кто решил установить котел своими руками, нами составлена инструкция:

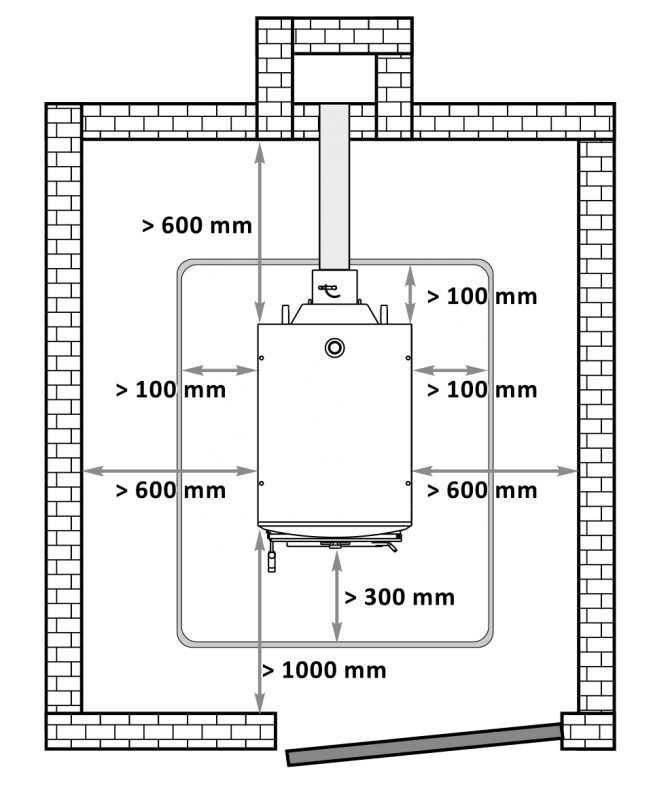

1. Выбираем место для установки. Расстояние от других приборов не должно быть меньше 20-ти сантиметров, расстояние между котлом и стеной принимается от 30 до 50 мм в зависимости от мощности (указано в инструкции). Агрегат можно устанавливать над другими приборами или каскадом, в случае если их несколько;

Выбираем и рассчитываем место для установки.

2. Проверяем комплектацию оборудования. Находим инструкцию, монтажный шаблон или схему установки, настенные кронштейны и крепежные планки;

Проверяем комплектацию крепежных элементов.

3. На внутренней стороне передней крышки устройства находим идентификационную табличку и сравниваем все указанные в ней технические характеристики прибора с теми, которые заявлены на упаковке. Убедившись в корректной комплектации, приступаем к установке;

Проверяем соответствие заявленных и реальных характеристик.

4. Если стена состоит из дерева или другого горючего материала, тогда между ней и котлом необходимо поместить защитный материал толщиной не менее 3-х мм, а расстояние от прибора до стены взять не менее 45 мм;

Горючий материал закрываем экраном.

5. На стену крепим кронштейны с помощью дюбелей согласно схеме, предложенной производителем. Высота установки котла – 0.8 – 1.6 м над уровнем пола;

Монтируем кронштейны.

6. Крепим монтажные планки к прибору. Они могут крепиться различными способами в зависимости от модели устройства и производителя. Чаще всего используют болты, саморезы или кляймеры;

Монтажную планку крепим к прибору.

7. Промываем водой все трубы котла и отопительной системы для удаления частиц, попавших в систему при сборке и производстве прибора;
8. Навешиваем котел крепежной планкой на кронштейны в соответствии со схемой крепления. Проверяем пространственное положение агрегата: оно должно быть строго горизонтальным, иначе в работе могут возникнуть проблемы;

Навешиваем агрегат на кронштейны с помощью крепежной планки.

9. На трубе подачи воды в теплообменник устанавливаем угловой сетчатый фильтр, который предотвратит засорение устройства. Фильтр с двух сторон оборудуем шаровыми кранами для удобства ремонта и обслуживания;

Ставим угловой фильтр на подающую водопроводную трубу.

10. Подключение и ввод агрегата в эксплуатацию производят уполномоченные работники лицензированных организаций после проверки соответствия оборудования принятым нормам.

Подключение и пуск оборудования производят рабочие с соответствующим допуском.

Важно!
Производить подводку газовых труб, а также проверку и пуск оборудования должны только компетентные представители государственных служб.

Самостоятельное подключение не будет считаться корректным даже в случае полного соответствия нормам.

Вывод

Устройство котельной в подвальном помещении жилого дома – вполне приемлемое решение. Комнату приводят в соответствии с требованиями ГОСТ и производят монтаж оборудования. Для более полного впечатления советуем вам видео в этой статье.

Можно ли разместить газовый котел в подвале или цокольном этаже

Содержание

1. Допустимо ли размещение газовой котельной в подвале
2. Требование к газовой котельной в подвале
3. Правила установки котла отопления на газе в подвале
4. Организация дымохода котла из подвала
5. Плюсы и минусы подвальной газовой котельной

Буквально несколько десятилетий назад, размещение газового котла в подвале или цокольном этаже, было невозможным. Существовали нормативные документы, в которых указывался прямой запрет на установку. Причиной запрета являлось повсеместное использование отопительного оборудования, работающего на сжиженном газе.

Допустимо ли размещение газовой котельной в подвале

СУГ имеет большую плотность, по сравнению с природным газом. Пропан-бутановая смесь, при утечке из баллона, опускалась вниз, быстро достигала высокой концентрации, достаточной для взрыва, что приводило к несчастным случаям. Именно по этой причине, в СНиП и СП был указан запрет на установку газового котла на сжиженном газе в подвале, действующий и по сей день.

Оборудовать котельную в подвале, в полуподвальном помещении или в цокольном этаже, можно при условии соблюдения следующих технических условий:

1. Количество отопительного оборудования не превышает четырех единиц.
2. Допускается устройство газовой котельной в подвале, если суммарная мощность отопительного оборудования не превышает 200 кВт.
3. Разрешение на установку распространяется исключительно на котлы, работающие на природном газе.

Ставить газовый котел в подвале или цоколе дома допускается, только при условии соответствия помещения, используемого под котельную, требованиям, описанным в СНиП.

Требование к газовой котельной в подвале

Несмотря на разрешение относительно установки, требуется строго соблюдать нормы, при которых можно поставить газовый котел отопления в подвальном помещении. Нарушение указаний нормативных документов, приводит к отказу на ввод котельной в эксплуатацию.

Требования к подвальному помещению для установки газового котла следующие:

• Высота потолка должна быть не менее 2,2 м. Оптимально, чтобы расстояние от пола составляло 2,5 м.
• Тех.условия для расположения бытовой газовой котельной в полуподвальном помещении, требуют установить котел в отдельном помещении, не граничащим с жилыми комнатами.
• Правила разрешают отделать стены и пол негорючими отделочными материалами: штукатуркой, стяжкой и керамической плиткой.
• Наличие оконного проема – котельная размещается в подвальном или цокольном помещении, имеющем окно, выходящее на улицу. Расчеты размеров проема высчитываются по соотношению 0,03 м² на каждые м³. Подвал с окном размерами менее ¼ м², не может использоваться под котельную. Обязательно наличие форточки. Расстояние от окна до котла, не менее 1,5 м.
• Вход в подвал должен иметь ширину не менее 80 см. Для вентиляции в подвале, в дверном полотне оставляют конвекционные отверстия. Дверь, при установке, монтируют без нижнего порога.

• Установка газовых котлов отопления в цокольном этаже или подвале, требует обязательного оснащения принудительной вытяжкой. Приточно-вытяжную вентиляцию проверяют каждый год при плановом осмотре.

В подвальном помещении не рекомендуется устанавливать атмосферный газовый котел. Для отопления, лучше использовать модели с закрытой камерой сгорания. Оптимально, чтобы высота подвального помещения при устройстве в нем отопительного газового котла, превышала минимальные нормы на 10-15 см.

Как показывает практика, лучше, первоначально сделать проект и подать его на рассмотрение в Газовую службу. Представители контролирующего органа, укажут на недочеты, которые легко исправить во время обустройства котельной. Если заказать согласование установки после проведения монтажных работ, зачастую, приходится переделывать котельную, что потребует серьезных материальных затрат.

Некоторые требования к цокольному помещению и подвалу при установке газового котла, могут меняться, в зависимости от региона и технических характеристик здания. Перед обустройством котельной, следует получить консультацию в местных органах надзора.

Правила установки котла отопления на газе в подвале

В СНиП существуют положения, регламентирующие размещение отопительного оборудования, включающие следующие правила:

• В подвальных помещениях рекомендуется устанавливать котел закрытого типа. Преимущество данной модели заключается в том, что при работе, забор воздуха осуществляется непосредственно с улицы.
• Общая площадь котельной рассчитывается из расчета количества установленных котлов. СП требуют предусмотреть пространство, равное 4 м² на каждую единицу отопительного оборудования. До ближайшей стены, требуется оставить расстояние не менее 1 м. Со всех сторон оставляют расстояние, достаточное, чтобы обеспечить свободный доступ для обслуживания котла.

• Газовый котел вешается на высоте от 80-160 см от поверхности пола. От потолочного перекрытия, оставляют расстояние не менее 100 см.

Руководящие документы, определяющие возможность установки котельного оборудования в подвале или цокольном этаже, СП 89. 13330 (СНиП II-35-76), СП 62.13330 (СНиП 42-01-2002).

Некоторые нормативы установки, описанные в СНиП, частично изменились и утратили силу с введением новых строительных порядков. Поэтому, перед началом обустройства котельной, потребуется консультация грамотного инженера теплотехника.

Организация дымохода котла из подвала

Технические нормы, регламентирующие установку, затрагивают и организацию системы дымоотведения. Согласно действующим документам, требованиями, предъявляемыми к дымоходу, являются:

1. Труба системы дымоотведения не должна проходить через жилые помещения.
2. Запрещается использовать один дымоход для нескольких котлов одновременно.
3. Оголовок дымохода нельзя закрывать различными декоративными насадками.
4. Запрещается использовать под дымоход уже проложенные в стенах воздушные каналы.

Оптимальное решение, это проведение дымохода по наружной стене здания. К такому решению прибегают, даже если характеристики подвала под газовый котел, позволяют установить систему дымоотведения внутри помещения. Для моделей с закрытой камерой сгорания, подключают вертикальный коаксиальный дымоход.

Плюсы и минусы подвальной газовой котельной

Главное преимущество установки котельной в цокольном этаже или подвальном помещении – экономия полезной площади здания. По этой причине, отопительное оборудование, особенно часто размещают в цокольных этажах административных зданий, жилых многоквартирных домах и частных строениях. Существуют нормы, позволяющие обустройство котельной, работающей на природном газе на крыше.

В качестве минуса, выделяют следующие моменты:

• До сих пор, в большинстве газовых хозяйств РФ, применяют устаревшие СНиП, что делает невозможным установку газовых котлов в подвальном и полуподвальном помещении.
• Нужно предусмотреть оконные и дверные проемы необходимой ширины, а для этого, могут потребоваться капитальные строительные работы.

Как показывает практика, тяжелее всего добиться получения разрешений на обустройство котельной в подвале общественного здания. В некоторых регионах, «условный запрет» действует и для частного домовладения.

Чтобы не потратить деньги на обустройство котельной впустую, перед выполнением монтажных работ, стоит обратиться с официальным запросом, относительно разрешения на установку, на имя начальника территориального Газового хозяйства.

5 Опасения домовладельцев по поводу котлов в подвалах

Основные моменты

• Иногда можно починить сломанный котел, добавив воды

• Множество проблем может привести к синдрому «шумного котла»

6 Чем старше котел тем он менее эффективен

• Вы можете довольно легко заменить свой старый котел на один из тех же типов

• Для установки нового котла требуется лицензированный специалист

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Проблема с вашим бойлером сама по себе не пройдёт. Вам нужно знать, что нормально, а что нет, а что требует обращения к специалисту. Взгляните на пять главных опасений домовладельцев по поводу котлов в подвалах.

1. Что не так с моим котлом, если не все излучение нагревает?

Это указывает на несколько потенциальных проблем. Во-первых, проверьте, мало ли у вас воды. Добавление немного воды может помочь. Если у вас есть паровой котел, другая возможность заключается в том, что ваш насос не циркулирует из-за неисправной ловушки или перекрыт клапан подачи.

2. Почему мой бойлер шумит?

Когда паровой котел переполняется, ваш котел издает звук. Профессионалы обычно называют этот звук «гидравлическим ударом», потому что, когда пар попадает в воду, это звучит так, как будто кто-то бьет кувалдой по трубам.

На самом деле существует длинный список причин “котловой симфонии”. Вот шпаргалка по общим звукам, которые может издавать ваш жаровня в подвале:

• Вибрация: Свободные кронштейны

• Стук: Неисправный термостат или скопление мусора (в этом случае потребуется промывка)

• Бульканье: Воздух в системе, низкое давление воды или замерзшая труба

• Свист: Накипь на теплообменнике, особенно если у вас есть горячая вода

• Стук или постукивание: Перегрев или ослабление трубопровода

Ирония заключается в том, что шумные котлы часто хранят секреты. Часто требуется детективная работа от специалиста по котлам, чтобы найти источник.

3. Энергоэффективен ли мой котел?

Фото: stokkete/Adobe Stock

Установка котловых систем отопления обходится дороже, но в конечном счете снижает затраты на топливо. Новые котельные выгодны для вашего бюджета, безопасны для окружающей среды и безопасны для использования в вашем доме.

Современные бойлеры обладают сверхвысокой эффективностью, потому что они нагревают воду и распределяют тепло через радиаторы по всему дому, а не просто нагревают воздух и направляют его по воздуховодам.

В конечном счете эффективность котла зависит от возраста и типа модели. Вообще говоря, чем старше ваш котел, тем он менее эффективен. Если вы установили бройлер в течение последних 20 лет, то, вероятно, имеет эффективность около 98% при правильной работе. (Это хорошо!)

О КПД вашего котла можно не только догадываться. Пригласите техника, чтобы проверить эффективность сгорания, чтобы получить оценку.

4. Насколько сложно заменить бойлер?

Самый быстрый и простой способ получить новый котел — обмен на аналогичный. Это означает, что вы заменяете свой текущий котел на котел того же типа. В то время как простая замена часто занимает всего один день, модернизация системы и перемещение котла могут занять несколько дней.

Во-первых, попросите подрядчика по ОВиК предложить, можете ли вы отремонтировать бойлер в подвале, так как большинство шумов можно устранить . Если замена необходима, используйте следующие факторы для выбора правильной модели:

• Местные источники топлива (мазут, газ, жидкий пропан, электрические или дровяные котлы)

• по-домашнему тепло и жарко)

• Рейтинг годовой эффективности использования топлива (AFUE)

• Необходимость технического обслуживания для конкретной модели

5. Кто может установить новый котел? Вам нужно получить лицензию?

Вам понадобится лицензированный специалист, чтобы установить бойлер в большинстве городов и штатов. Конкретные требования зависят от штата, но вам понадобится специалист по отоплению или сантехнике, имеющий опыт работы с котельными системами, а также разрешения, необходимые для установки. Правда в том, что вы никогда не хотели бы оставить эту работу в руках человека без лицензии.

Наконец, установка котла — это не работа одного человека. Котлы весят от 500 до 800 фунтов , и вам понадобится квалифицированный экипаж, чтобы управлять ими.

Требования к установке котла — Департамент строительства Нью-Йорка — Absolute Mechanical

1. Двери котельной должны быть огнестойкими и самозакрывающимися. Они должны откидываться от котельной. Не требуется для котлов закрытого типа.

2. На каждой двери котельной должен быть установлен маркированный аварийный выключатель. Для открытых подвалов допускается переключение на лестнице.

3. Потолок и стены котельной должны быть ограждены. Инспектор может одобрить замену котла с небольшими отверстиями и написать владельцу нарушение ЭКБ. Большие отверстия приведут к провалу первого испытания.

4. Открытые подвальные помещения должны иметь огнестойкий материал над котлом не менее 8 футов вокруг.

5. Должны быть перфорированные планы работ и инструкции по котлам на месте во время t осмотра.

6. На чертежах должны быть указаны марка котла, модель и тепловая мощность; распашная дверь котельной и аварийный выключатель; Расположение и размер свежего воздуха; материал расположения дымохода и размер

7. Требуется очистка у основания дымохода.

8. Дымоход или газоотвод должен заканчиваться на высоте 2 фута над стеной парапета и на расстоянии 10 футов от более высоких стен.

9. Котлы с прямой вентиляцией могут иметь горизонтальную вентиляцию на высоте 7 футов над частными тротуарами и проездами, 4 фута ниже открываемых окон, 4 фута сбоку от открываемых окон, 3 фута над воздухозаборниками в пределах 10 футов, 3 фута над землей, 1 фут над дверями и в 3 футах от внутренних углов зданий. Они не могут выходить горизонтально над общественным тротуаром (требуется 4-футовый буфер). Максимум 350 000 британских тепловых единиц тепла для устройств, вентилирующих в радиусе 10 футов. Вентиляция в переулки, небольшие дворы, под навесы и террасы или поступление тепла на сумму более 350 000 британских тепловых единиц будет решаться в каждом конкретном случае. Любой ввод тепла допускается на линии крыши или на верхнем этаже.

10. Приток свежего воздуха должен осуществляться непосредственно снаружи. Канальная подача воздуха для горения должна иметь противопожарный клапан или иметь противопожарное покрытие снаружи. Исключением являются устройства с прямой вентиляцией.

11. Электроприводные заслонки свежего воздуха должны иметь внешний блокировочный выключатель на всех котлах.

12: Механическая подача свежего воздуха должна иметь реле потока и быть заблокирована со всеми устройствами сгорания.

13. Газовые котлы с теплопроизводительностью менее 2 млн. британских тепловых единиц должны иметь колпак дымохода.

14. Необходимо изолировать все новые трубы отопления и ГВС в котельной.

15. Слив в полу или непрямая канализационная труба, необходимая для сброса предохранительного клапана, дренажа котла, сброса обратного потока и т. д.

16. Котлы должны стоять на бетонном основании, залитых бетонных блоках или кирпичном основании.

17. Должна быть запорная арматура на трубопроводах отопления всех котлов.

18. Для каждого парового котла с теплопроизводительностью 350 000 БТЕч и выше должно быть два затвора по малой воде. Один из них должен быть с ручным сбросом. Один должен быть механическим типом.

19. Должны быть заглушки для прочистки на трубопроводе контроля давления пара

20. Нет ленточных утюгов для ремней, должны быть подвески или стержни для линий отопления или дымоходов.

21. Продувочный трубопровод на линиях сброса воды для бытовых нужд должен быть медным или латунным.

22. Паровые системы должны иметь петлю Хартфорда.

23. Подача холодной воды должна быть подведена к обратному трубопроводу на расстоянии не менее 2 футов от котла. ,

25. Все газовые котлы с барометрическими заслонками должны поворачиваться в обе стороны, а датчик перелива должен быть установлен в нижней части заслонки.

26. Устройства, работающие на двойном топливе, газ/мазут, должны иметь датчик разлива в верхней части барометрического демпфера.

27. Все котлы с естественной тягой в индивидуальных жилых домах должны иметь последовательно подключенные датчики CO/дыма для отключения котлов в случае срабатывания.

28. Все котлы с C.D.R. элементы управления и выключатели с низким уровнем тяги должны быть подключены и работать.

29. Отсутствие крышки дымохода на жидкотопливных устройствах.

30. Нефтяные баки должны быть сняты или оставлены на законных основаниях.

31. Дымоход, работающий на жидком топливе, должен очищаться каждые 15 минут.

32. Внутренние масляные баки 550 и выше должны иметь запорный клапан на баке и антисифонный клапан после запорного клапана.
