Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I = P / U, где

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Корень из трех приблизительно равен 1,73.

То есть, в одном ватте 4,5 мАм (1А = 1000мАм) при напряжении в 220 вольт и 0,083 Am при 12 вольтах.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

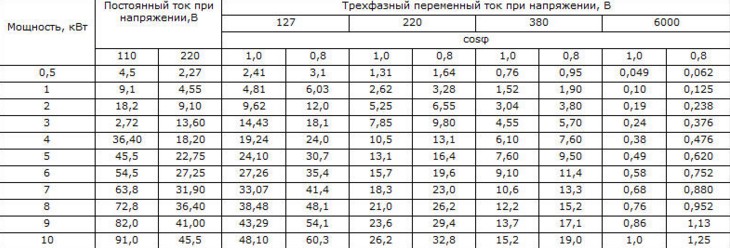

Таблица перевода Ампер – Ватт:

61224220380Вольт
5 Ватт0,830,420,210,020,008Ампер
6 Ватт1,000,50,250,030,009Ампер
7 Ватт1,170,580,290,030,01Ампер
8 Ватт1,330,670,330,040,01Ампер
9 Ватт1,50,750,380,040,01Ампер
10 Ватт1,670,830,420,050,015Ампер
20 Ватт3,331,670,830,090,03Ампер
30 Ватт5,002,51,250,140,045Ампер
40 Ватт6,673,331,670,130,06Ампер
50 Ватт8,334,172,030,230,076Ампер
60 Ватт10,005,002,500,270,09Ампер
70 Ватт11,675,832,920,320,1Ампер
80 Ватт13,336,673,330,360,12Ампер
90 Ватт15,007,503,750,410,14Ампер
100 Ватт16,678,334,170,450,15Ампер
200 Ватт33,3316,678,330,910,3Ампер
300 Ватт50,0025,0012,501,360,46Ампер
400 Ватт66,6733,3316,71,820,6Ампер
500 Ватт83,3341,6720,832,270,76Ампер
600 Ватт100,0050,0025,002,730,91Ампер
700 Ватт116,6758,3329,173,181,06Ампер
800 Ватт133,3366,6733,333,641,22Ампер
900 Ватт150,0075,0037,504,091,37Ампер
1000 Ватт166,6783,3341,674,551,52Ампер

Зачем нужен калькулятор

Онлайн калькулятор позволит быстро перевести ток в мощность. Он позволяет пересчитать потребляемую силу тока 1 Ампер в Ватт мощности, какого-либо потребителя при напряжении 12 либо 220 и 380 Вольт.

Такой перевод мощности используют как при подборе генератора для потребителей тока в бортсети автомобиля 12 Вольт с постоянным током, так и в бытовой электронике, при прокладывании проводки.

Поэтому калькулятор перевода мощности в амперы или силу тока в ватты потребуется абсолютно всем электрикам или тем, кто занимается ею и хочет быстро перевести эти единицы. Но все же калькулятор главным образом предназначен для автовладельцев. С его помощью можно посчитать каждый электрокомпонент в автомобиле и использовать полученную сумму, чтобы понять, сколько электричества должен вырабатывать генератор или какой емкостью поставить аккумулятор.

Как пользоваться

Чтоб воспользоваться быстрым переводом и пересчитать Ампер в мощность Ватт необходимо будет:

  1. Ввести значение напряжения, которое питает источник.
  2. В одной ячейке указать значение потребляемого тока (в списке можно выбрать Ампер либо мАм).
  3. В другом поле сразу появится результат пересчета “ток в мощность” (по умолчанию отображается в Ватт, но есть возможность установить и кВт, тогда значение автоматически пересчитается в киловатты мощности).

Преобразование можно сделать как с амперов в ватты, так и на оборот с W в A, достаточно просто сразу ввести мощность потребителя, и тогда в другой ячейке отобразится сила потребляемого тока в сети с конкретно указанным напряжением.

Часто задаваемые вопросы

  • Сколько Ватт в Ампере?

    Если речь об автомобильной сети, то в одном ампере 12 Ватт при напряжении 12В. В бытовой электросети 220 Вольт, сила тока в 1 ампер будет равна мощности потребителя на 220 Ватт, но если речь идет о промышленной сети 380 Вольт, то 657 Ватт в ампере.

  • org/Question”>

    12 ампер сколько ватт?

    Сколько ватт мощности при 12 амперах потребления тока будет зависеть от того в сети с каким напряжением работает сам потребитель. Так 12А это может быть: 144 Ватт в автомобильной сети 12V; 2640 Ватт в сети 220V; 7889 Ватт в электросети 380 Вольт.

  • 220 ватт сколько ампер?

    Сила тока потребителя мощностью 220 Ватт будет отличаться зависимо от сети, в которой он работает. Это может быть: 18A при напряжении 12 Вольт, 1A если напряжение 220 Вольт либо 6A, когда потребление тока происходит в сети 380 Вольт.

  • 5 ампер сколько ватт?

    Чтобы узнать сколько Ватт потребляет источник на 5 ампер достаточно воспользоваться формулой P = I * U. То есть если потребитель включен в автомобильную сеть где всего 12 Вольт, то 5А будет 60W. При потреблении 5 ампер в сети 220V означает что мощность потребителя составляет 1100W. Когда потребление пяти ампер происходит в двухфазной сети 380V, то мощность источника составляет 3290 Ватт.

15 Квт 3 фазы сколько ампер автомат • Вэб-шпаргалка для интернет предпринимателей!

Содержание

  • 1 Какой автомат подойдет на 15 кВт
  • 2 Функции трехфазных автоматов
  • 3 Принцип работы и предназначение защитного автомата
    • 3.1 Соответствие проводов нагрузке
    • 3.2 Защита самого слабого участка кабельной проводки
  • 4 Принципы расчета автомата по сечению кабеля
    • 4.1 Определение зависимости мощности от сечения по формуле
  • 5 Подбор автоматического коммутатора по мощности
  • 6 Выбор автомата в зависимости от мощности нагрузки
  • 7 Способы подбора дифавтомата
    • 7.1 Табличный метод
    • 7.2 Графический метод
  • 8 Критерии выбора трехфазного коммутатора
    • 8.1 Фаза и напряжение
    • 8. 2 Ток утечки
    • 8.3 Разновидности по току
    • 8.4 Количество полюсов
    • 8.5 Место установки
  • 9 Нюансы, которые нужно учитывать
  • 10 Основные функции автоматов
  • 11 Параметры расчетов автомата
  • 12 Основные функции автоматов
  • 13 Параметры расчетов автомата
    • 13.1 Рекомендуем к прочтению

Для предотвращения короткого замыкания и перегрузки электросети применяется трехфазный автомат. Коммутационное устройство можно использовать для линии с постоянным и переменным током. Конструкция стандартной модели представлена расширителями с переключением в зависимости от частоты цепи.

Какой автомат подойдет на 15 кВт

Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.

Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.

При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:

  • электрическую мощность – фактическую и добавочную;
  • интенсивность загрузки кабеля;
  • наличие свободной мощности в проектном показателе жилого дома;
  • удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.

В сети на 15 киловатт при добавочной мощности устанавливается прибор ВРУ.

Функции трехфазных автоматов

Перед тем как подобрать автоматический коммутатор, следует разобраться с его функционалом. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. На ее электропоказатели автомат не реагирует, срабатывая исключительно при коротком замыкании либо перегрузке. К функциям трехфазника относятся:

  • одновременное обслуживание нескольких однофазных зон цепи;
  • предотвращение образования сверхтоков на линии;
  • совместная работа с выпрямителями сети переменного тока;
  • защита высокомощного оборудования;
  • повышенная мощность за счет установки специального преобразователя;
  • быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
  • возможность отключения в ручном режиме при помощи рубильника или выключателя;
  • совместимость с дополнительными защитными клеммами.

Без дифавтомата повышаются риски возгорания кабеля.

Принцип работы и предназначение защитного автомата

Трехфазный автоматический выключатель в случаях замыкания на линии активируется при помощи электромагнитного расщепителя. Принцип работы элемента заключается в нагреве биметаллической пластины в момент повышения номинала тока и выключении напряжения.

Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных воздействовать на проводку. Без него кабельные жилы нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине важно знать, сможет ли сеть выдержать напряжение.

Соответствие проводов нагрузке

Проблема характерна для домов старой застройки, в которых на существующую линию ставятся новые автоматы, счетчик, УЗО. Автоматы подбираются под общую мощность техники, но иногда они не срабатывают – кабель дымиться или горит.

К примеру, у жил старого кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.

Провода нагреются, но коммутатор останется включенным до момента оплавления изоляции. Предотвратить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.

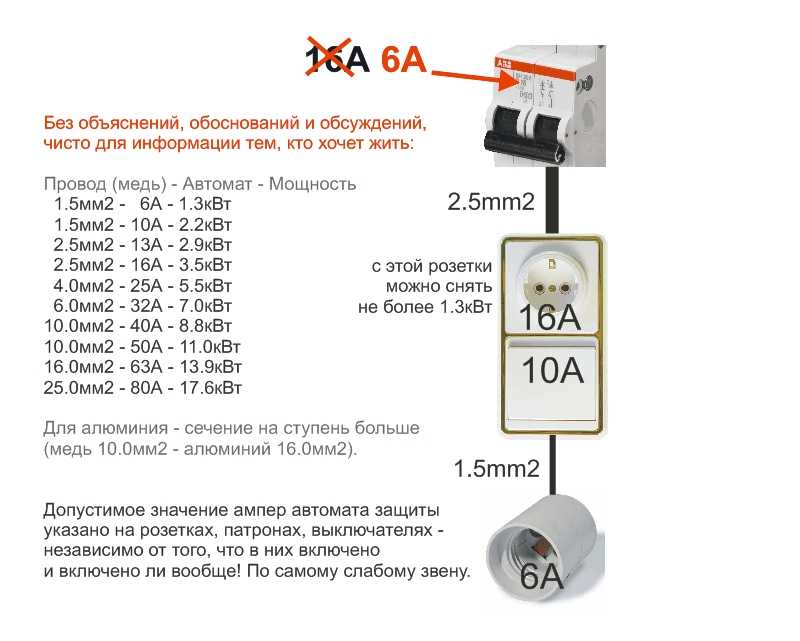

Защита самого слабого участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабом звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых приборов.

Если автомат выбран неправильно, незащищенный участок станет причиной возгорания.

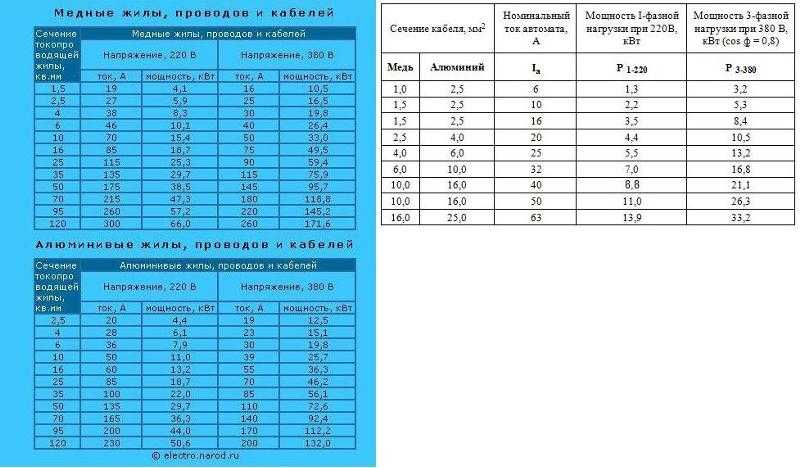

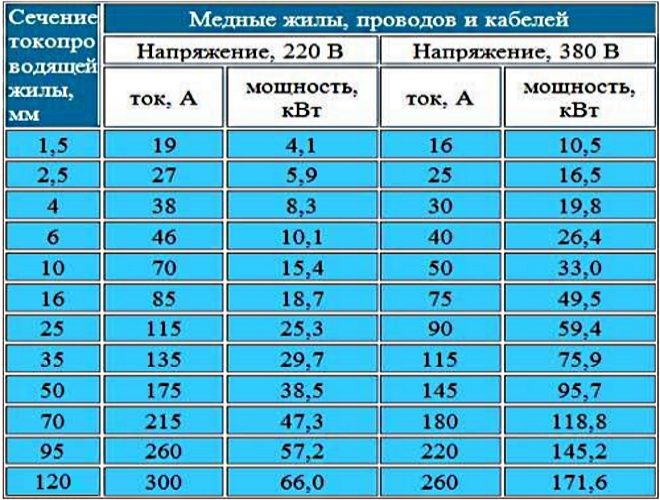

Принципы расчета автомата по сечению кабеля

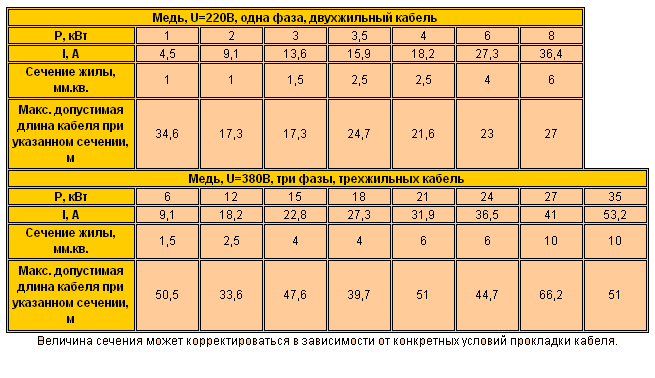

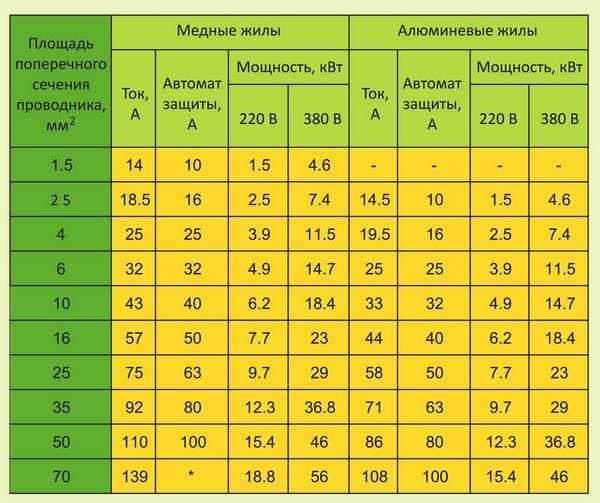

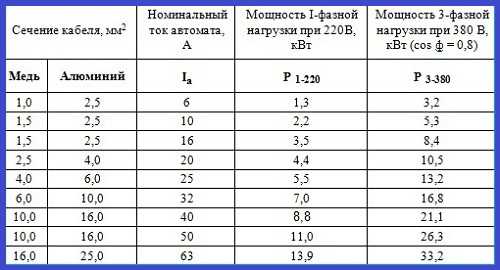

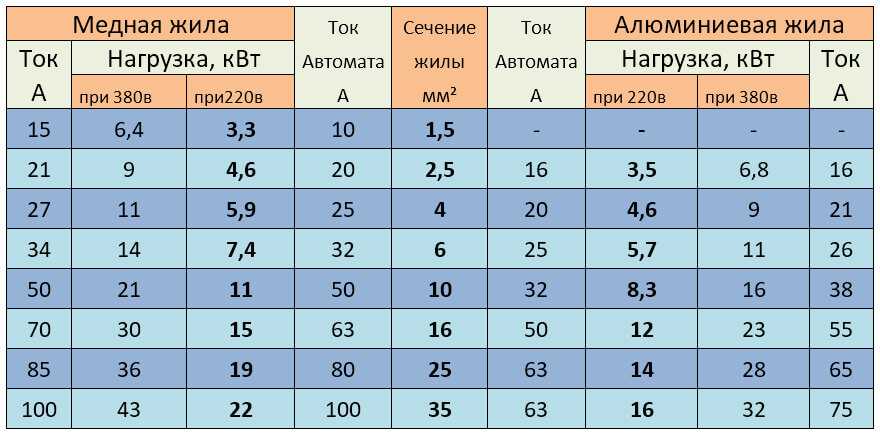

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Сечение провода, мм2Допустимый ток нагрузки по материалу кабеля
МедьАлюминий
0,75118
11511
1,51713
2,52519
43528

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Определение зависимости мощности от сечения по формуле

Если сечение кабеля неизвестно, можно использовать формулу:

  • Iрасч – расчетный ток,
  • P – мощность приборов,
  • Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

  1. Перевести 3 кВт в Ватты – 3х1000=3000.
  2. Разделить величину на напряжение: 3000/220=13,636.
  3. Округлить расчетный ток до 14 А.

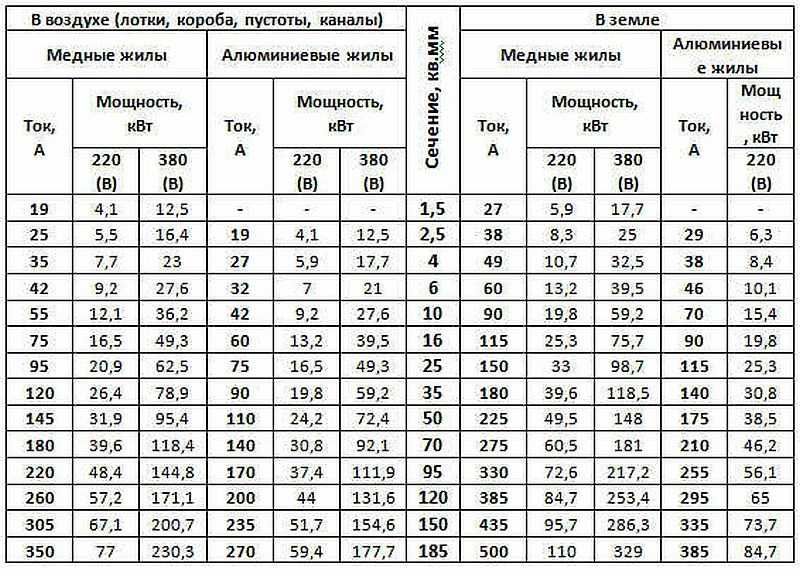

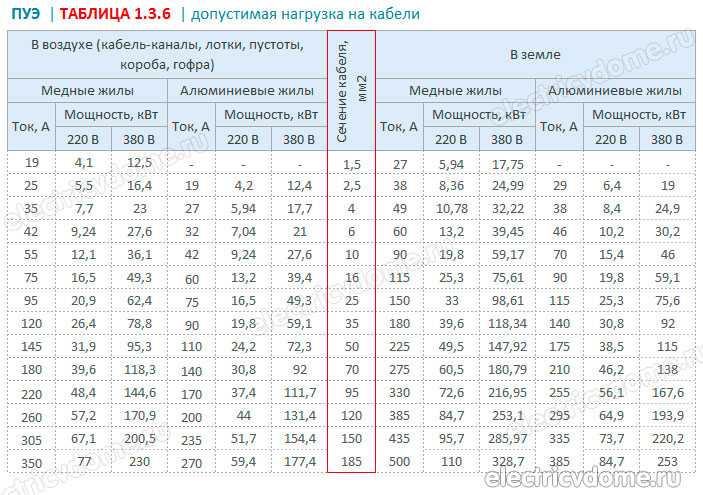

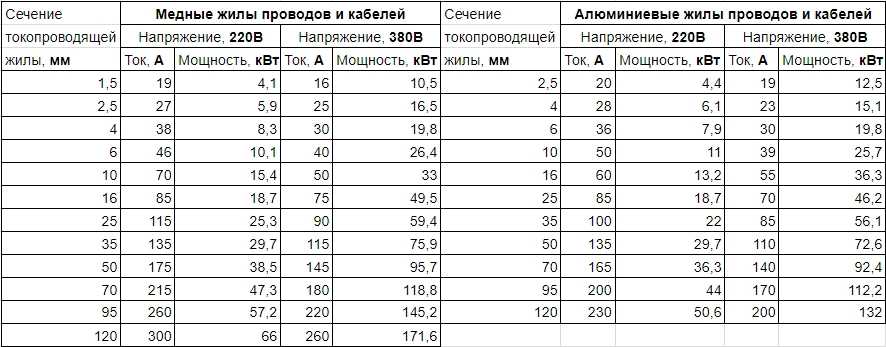

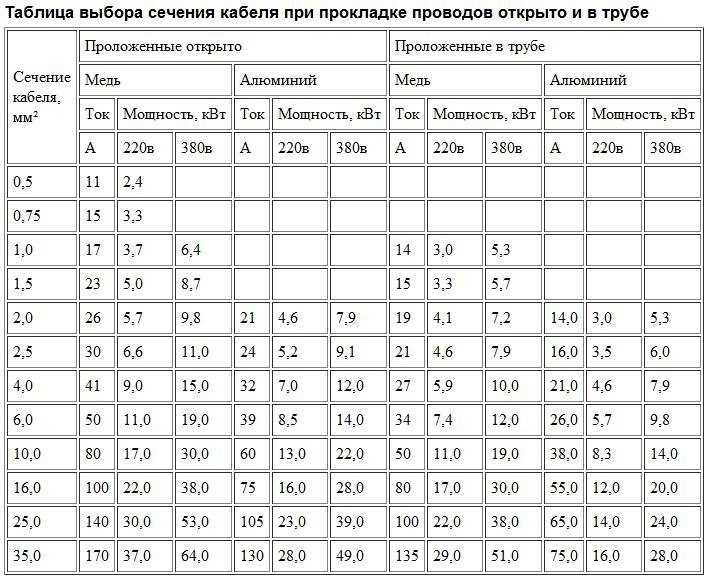

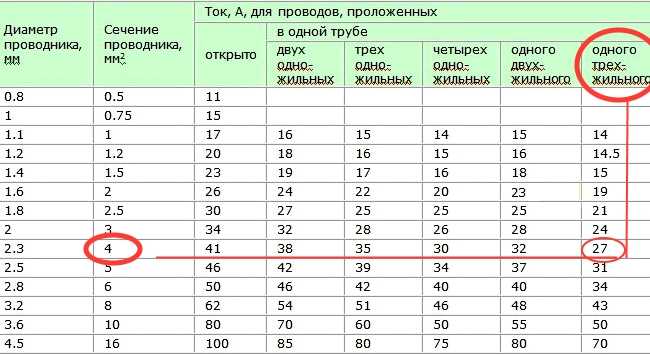

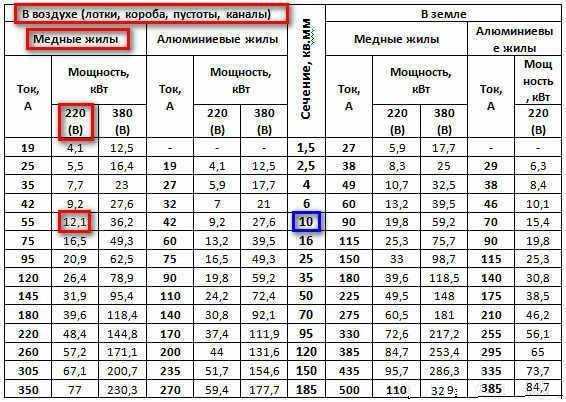

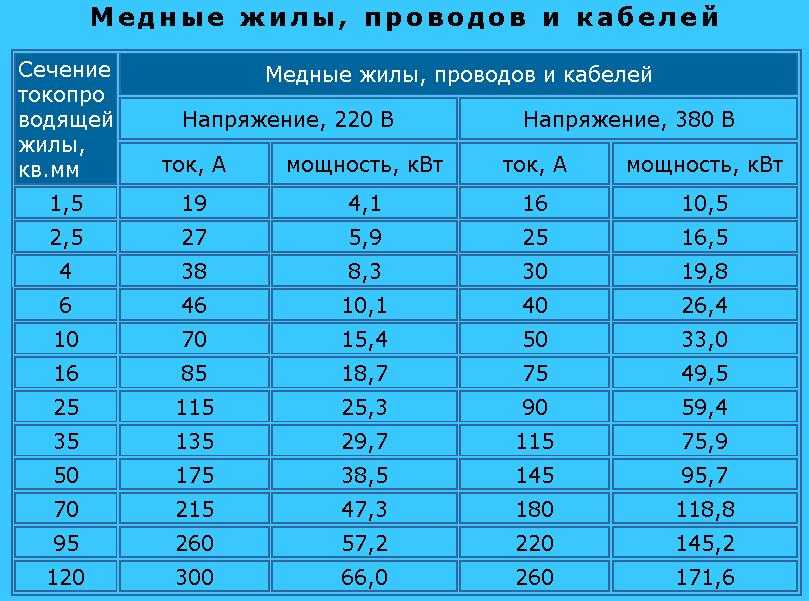

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2Ток нагрузки, А
Одножильный кабельДвухжильный кабельТрехжильный кабель
Одинарный провод2 провода вместе3 провода вместе4 провода вместеОдиночная укладкаОдиночная укладка
1171615141514
1,52319
17		161815
2,5302725252521
4413835303227
6504642404034

Подбор автоматического коммутатора по мощности

Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:

  • кофеварка – 1000 Вт;
  • электродуховка – 2000 Вт;
  • печка СВЧ – 2000 Вт;
  • электрический чайник – 1000 Вт;
  • холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

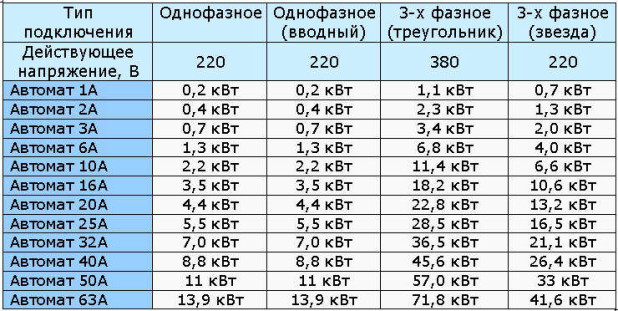

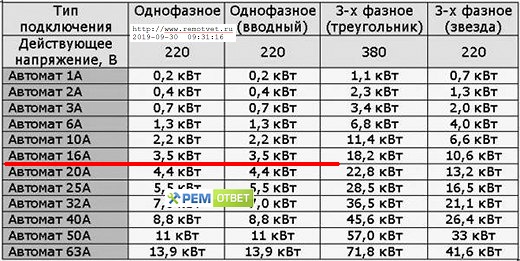

Однофазное подключение 220 ВТрехфазное подключениеМощность автомата
Схема «треугольник» 380 ВСхема звезда, 220 В
3,5 кВт18,2 кВт10,6 кВт16 А
4,4 кВт22,8 кВт13,2 кВт20 А
5,5 кВт28,5 кВт16,5 кВт25 А
7 кВт36,5 кВт21,1 кВт32 А
8,8 кВт45,6 кВт26,4 кВт40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.

Если планируется подключение дополнительной техники, используется коэффициент повышения. Среднее значение 1,5 умножается на мощность, полученную при вычислениях. Понижающий коэффициент применяется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 или минус 1.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится на основании расчетного тока нагрузки.

Рассчитать прибор трехфазного типа можно по номинальному току нагрузки или по скорости срабатывания в условиях превышения токового значения. Для вычислений требуется сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы выполняются по формуле:

  • Р – суммарная мощность всей бытовой техники;
  • U – напряжение сети.

К примеру, мощность равняется 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.

Способы подбора дифавтомата

Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.

Табличный метод

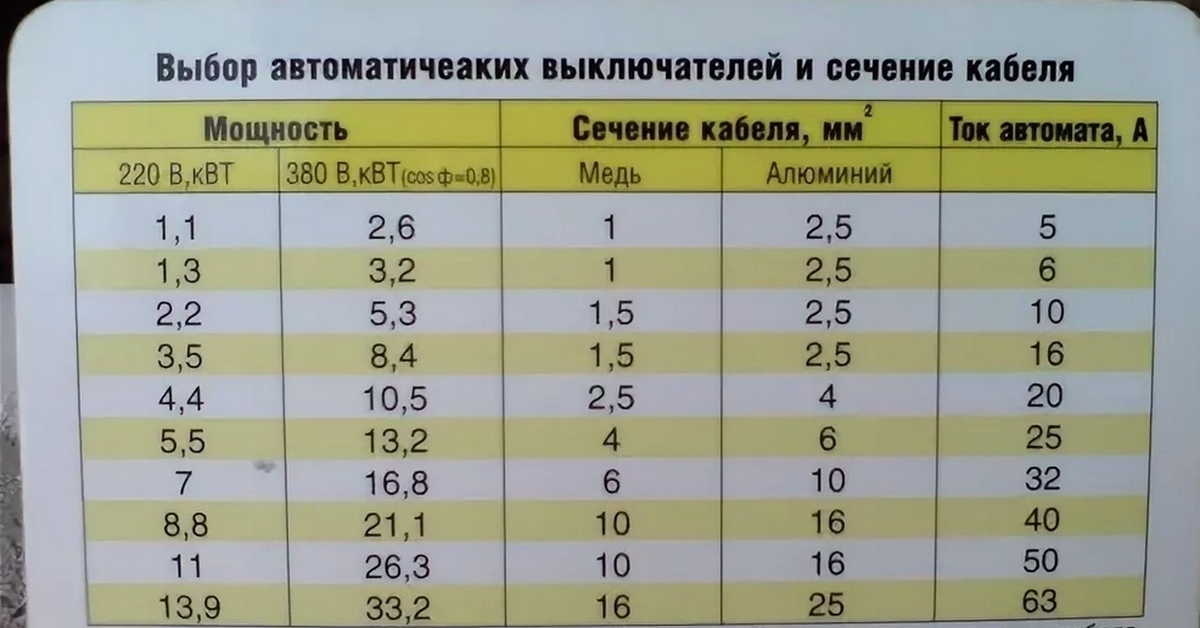

На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.

Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.

Критерии выбора трехфазного коммутатора

Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.

Фаза и напряжение

Однофазные модели на 220 В подключаются к одной клемме, трехфазные на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Разновидности по току

На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).

Количество полюсов

В зависимости от количества полюсов можно приобрести трехфазный выключатель:

  • однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
  • двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
  • трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
  • четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.

Вне зависимости от количества полюсов время отключения устройства не должно превышать 0,3 сек.

Место установки

Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.

Нюансы, которые нужно учитывать

Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:

  • повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
  • понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
  • для простоты расчетов нагрузку стоит разделить на группы;
  • мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
  • для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
  • проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
  • в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

При покупке трехфазного дифференциального автомата нужно учитывать, что основные маркировки есть на корпусе или в паспорте. Использование формул и таблиц поможет подобрать модель в соответствии с проводкой в квартире и мощностью бытовой техники.

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

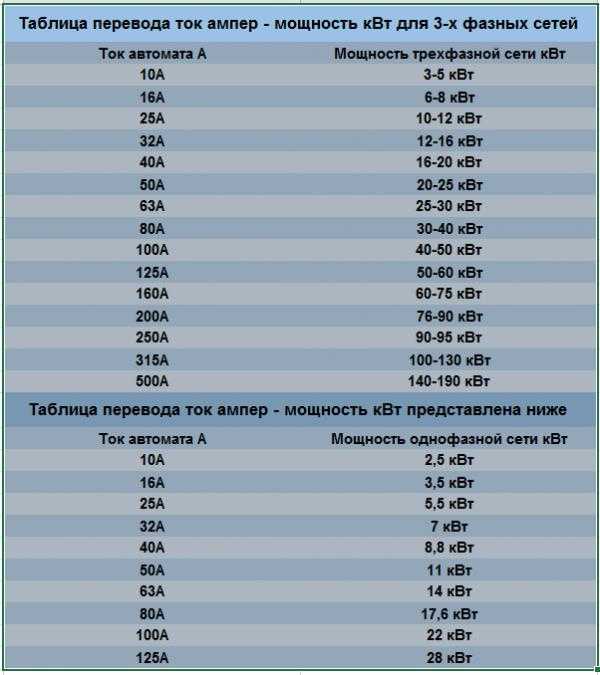

Автомат 25 ампер 3 фазный сколько квт

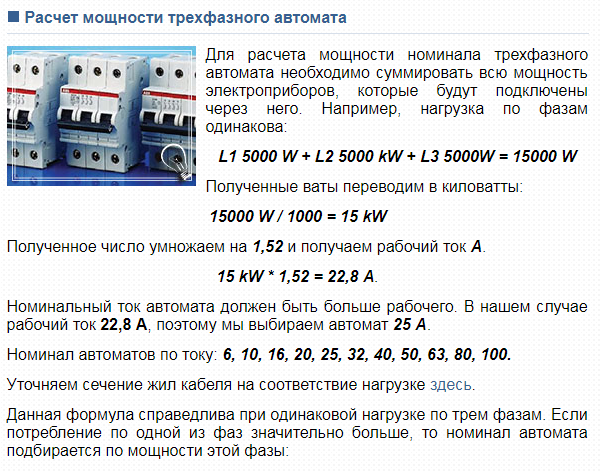

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:

L1 5000 W + L2 5000 kW + L3 5000W = 15000 W

Полученные ваты переводим в киловатты:

15000 W / 1000 = 15 kW

Полученное число умножаем на 1,52 и получаем рабочий ток А.

15 kW * 1,52 = 22,8 А.

Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А, поэтому мы выбираем автомат 25 А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Уточняем сечение жил кабеля на соответствие нагрузке здесь.

Данная формула справедлива при одинаковой нагрузке по трем фазам. Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по мощности этой фазы:

Например, нагрузка по фазам: L1 5000 W; L2 4000 W; L3 6000 W.

Ваты переводим в киловатты для чего 6000 W / 1000 = 6 kW.

Теперь определяем рабочий ток по этой фазе 6 kW * 4,55 = 27,3 А.

Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А.

В приведенных формулах 1,52 и 4,55 – коэффициенты пропорциональности для напряжений 380 и 220 В.

Материалы, близкие по теме:

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18. 2.

Ни одно электрическое устройство, ни один электроприбор, не должны использоваться без защитной автоматики. Автоматический выключатель (АВ) устанавливается для конкретного устройства, или для группы потребителей подключаемых к одной линии. Для того чтобы правильно ответить на вопрос, какая мощность соответствует, например, автомату с номиналом 25А, стоит сначала познакомиться с устройством автоматического выключателя и типами защитных устройств.

Конструктивно АВ объединяет механический, тепловой и электромагнитный расцепители, работающие независимо друг от друга.

Механический расцепитель

Предназначен для включения/выключения автомата вручную. Позволяет использовать его как коммутационное устройство. Применяется при ремонтных работах для обесточивания сети.

Тепловой расцепитель (ТР)

Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит по биметаллической пластине, нагревая ее. Тепловая защита инерционна, и может кратковременно пропускать токи, превышающие порог срабатывания (In). Если ток длительное время превышает номинальный, пластина нагревается настолько, что деформируется и отключает АВ. После остывания биметаллической пластины (и устранения причины перегрузки), автомат включается вручную. В автомате на 25А, цифра 25 обозначает порог срабатывания ТР.

Электромагнитный расцепитель (ЭР)

Разрывает электрическую цепь при коротком замыкании. Образующиеся при КЗ сверхтоки требуют мгновенной реакции защитного аппарата, поэтому, в отличие от теплового, электромагнитный расцепитель срабатывает моментально, за доли секунды. Отключение происходит за счет прохождения тока через обмотку соленоида с подвижным стальным сердечником. Соленоид, срабатывая, преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для отключения по КЗ, требуются токи превышающие In от трех до пятидесяти раз, в зависимости от типа АВ.

Типы АВ по токо-временной характеристике

Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:

  • Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
  • Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
  • Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.

Соотношение номиналов АВ и мощностей потребителей

Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:

автомат 220v, Амощность, кВт
однофазныйтрехфазный
20,41,3
61,33,9
102,26,6
163,510,5
204,413,2
255,516,4
327,021,1
408,826,3
5011,032,9
6313,941,4

Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.

При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов.

Расчет автоматов защиты | КилоВатт

Регуляторы и преобразователи

    Блоки питания, зарядные устройства

    Генераторы

    Инверторы

    Источники бесперебойного питания

    Стабилизаторы напряжения

    Трансформаторы

    Ещё

    Средства пожарной сигнализации

    Теплые полы, аксессуары

    Шнуры, штекеры, гнезда, бытовые переходники и мобильные аксессуары

    Электродвигатели

    Электроизолирующие средства: изоляция и средства защиты

      Диэлектрические средства, знаки, плакаты

      Изоляционная лента

      Системы заземления, устройства электрозащиты

      Трубки изолирующие, кембрики

      Сельскохозяйственная техника

        Газонокосилки, триммеры

        Измельчители

        Мотокультиваторы, мотоблоки

        Воздуходувки

        Мотобуры

        Опрыскиватели

        Снегоуборщики

        Ещё

        Электроустановочное оборудование

          Вилки бытовые, гнезда, выключатели для бра

          Ретро электрика “МезонинЪ”

          Розетки, выключатели, рамки, комплектующие и аксессуары

          Розеточные модули встраиваемые, колонны, лючки в пол

          Розетки и выключатели дистанционного управления

          Сетевые фильтры, удлинители, колодки

          Тройники, адаптеры, переходники

          Штепсельные разъемы: каучук, пластик, для электроплит

          Ещё

          Электрощитовое оборудование

            Боксы пластиковые

            Автоматические выключатели

            Кнопки, концевики, светосигнальная арматура

            Щиты металлические

            Плавкие вставки и аксессуары

            Приборы учета электроэнергии

            Принадлежности для сборки щитов (шины, изоляторы и др. )

            Расцепители и разъединители (выключатели, рубильники)

            Устройства защиты цепей

            Ещё

            Электроинструмент и аксессуары

              Инструмент для резки и шлифования (УШМ “болгарки”, штроборезы и т.д)

              Инструмент для сверления, закручивания, долбления

              Распиловочный и деревообрабатывающий инструмент

              Инструмент для шлифовки,полировки и заточки

              Гвоздезабивной инструмент

              Инструмент для работы с бетоном и другими материалами

              Строительные пылесосы, компрессоры, краскопульты

              Строительные фены,термоклеевые пистолеты,аппараты для сварки труб (паяльники)

              Расходные материалы и запчасти

              Ещё

              Элементы питания и зарядные устройства

        Расчет автоматов защиты | КилоВатт

        На что обратить внимание при покупке автомата:

        Рассчитаем мощность для одной комнаты с большими нагрузками:

        Результат:

        ВЫБОР АВТОМАТОВ ПО МОЩНОСТИ И ПОДКЛЮЧЕНИЮ.

        Вид подключения =>

        Однофазное

        Однофазное
        вводный

        Трехфазное
        треугольником

        Трехфазное
        звездой

        Полюсность автомата =>

        Однополюсный
        автомат

        Двухполюсный
        автомат

        Трехполюсный
        автомат

        Четырехполюсный
        автомат

        Напряжение питания =>

        220 Вольт

        220 Вольт

        380 Вольт

        220 Вольт

        V

        V

        V

        V

        Автомат 1А >

        0. 2 кВт

        0.2 кВт

        1.1 кВт

        0.7 кВт

        Автомат 2А >

        0.4 кВт

        0.4 кВт

        2.3 кВт

        1.3 кВт

        Автомат 3А >

        0.7 кВт

        0.7 кВт

        3.4 кВт

        2. 0 кВт

        Автомат 6А >

        1.3 кВт

        1.3 кВт

        6.8 кВт

        4.0 кВт

        Автомат 10А >

        2.2 кВт

        2.2 кВт

        11.4 кВт

        6.6 кВт

        Автомат 16А >

        3.5 кВт

        3. 5 кВт

        18.2 кВт

        10.6 кВт

        Автомат 20А >

        4.4 кВт

        4.4 кВт

        22.8 кВт

        13.2 кВт

        Автомат 25А >

        5.5 кВт

        5.5 кВт

        28.5 кВт

        16.5 кВт

        Автомат 32А >

        7. 0 кВт

        7.0 кВт

        36.5 кВт

        21.1 кВт

        Автомат 40А >

        8.8 кВт

        8.8 кВт

        45.6 кВт

        26.4 кВт

        Автомат 50А >

        11 кВт

        11 кВт

        57 кВт

        33 кВт

        Автомат 63А >

        13. 9 кВт

        13.9 кВт

        71.8 кВт

        41.6 кВ



50 квт сколько ампер 3 фазной линии. Как производится расчет автоматического выключателя

50 квт сколько ампер 3 фазной линии. Как производится расчет автоматического выключателя

На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольтрассчет для напряжение 380 Вольт и/или трехфазного питания будет значительно отличаться и приведенный график для других, кроме 220 Вольт и однофазное электропитание, мощностей недействителен. . Для выбора подходящего для выбранной рассчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.

Таблица выбора автоматов по мощности

Расширенная таблица выбора автоматов по мощности, включая трехфазное подключение звездой и треугольником позволяет подобрать соответствующий потребляемой мощности автоматический выключатель. Для работы с таблицей, то есть для выбора автомата, соответствующей мощности, достаточно, зная эту мощность , выбрать в таблице значение большее или равное этой мощности значение. В левой крайней колонке вы увидете номинальный ток автомата, соответствующего выбранной мощности. Вверху, над выбранной мощностью, вы увидете тип подключения автомата, количество полюсов и использумое напряжение. В случае, если выбранной мощности соответствуют несколько значений мощности в таблиценапример мощность 6,5 кВт может быть получена однофазным подключением автомата 32А, подключением трехполюсного автомата 6А трехфазным треузольником и подключением четырехполюсного автомата 10А трехфазной звездой , следует выбрать доступный вам способ подключения. То есть выбирая автомат для мощности 6,5 кВт при отсутствии трехфазного электропитания, нужно выбирать только из однофазного подключения, где будут доступны однополюсный и двухполюсный автомат 32А. Переход по ссылке в таблице для определенной, соответствующей возможностям подключения, мощности осуществляется на соответствующий по номинальному току и количеству полюсов автоматический выключатель с время токовой характеристикой C. В том случае, если нужна друга характеристика отсечки, можно выбрать автомат другой характеристики, ссылки на которые находятся на странице каждого автомата.

Выбор автоматов по мощности и подключению

Однофазное
Вид подключения =>Однофазное
вводный		Трехфазное
треугольником		Трехфазное
звездой
Полюсность автомата =>Однополюсный
автомат		Двухполюсный
автомат		Трехполюсный
автомат		Четырехполюсный
автомат
Напряжение питания =>220 Вольт220 Вольт380 Вольт220 Вольт
VVVV
Автомат 1А >0. 2 кВт0.2 кВт1.1 кВт0.7 кВт
Автомат 2А >0.4 кВт0.4 кВт2.3 кВт1.3 кВт
Автомат 3А >0.7 кВт0.7 кВт3.4 кВт2.0 кВт
Автомат 6А >1.3 кВт1.3 кВт6.8 кВт4.0 кВт
Автомат 10А >2.2 кВт2.2 кВт11.4 кВт6.6 кВт
Автомат 16А >3.5 кВт3.5 кВт18.2 кВт10.6 кВт
Автомат 20А >4.4 кВт4.4 кВт22.8 кВт13.2 кВт
Автомат 25А >5.5 кВт5.5 кВт28. 5 кВт16.5 кВт
Автомат 32А >7.0 кВт7.0 кВт36.5 кВт21.1 кВт
Автомат 40А >8.8 кВт8.8 кВт45.6 кВт26.4 кВт
Автомат 50А >11 кВт11 кВт57 кВт33 кВт
Автомат 63А >13.9 кВт13.9 кВт71.8 кВт41.6 кВт
Пример подбора автомата по мощности

Одним из способов выбора автоматического выключателя, является выбор автомата по мощности нагрузки. Первым шагом, при выборе автомата по мощности , определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.
Как пример можно привести кухонную электропроводку, рассчитанную на подключение электрочайника (1,5кВт), микроволновки (1кВт), холодильника (500 Ватт) и вытяжки (100 ватт). Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофемашину (1,5 кВт) и подключили к этой же электропроводке. Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного автовыключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник. Для снижения вероятности возникновения таких ситуаций и применяется повышающий коэффициент потребления. В нашем случае, при подключении кофемашины мощность увеличилась на 1,5кВт, а коэффициент потребления стал 1,48 (округляем до 1,5). То есть для возможности подключения дополнительного прибора мощностью 1,5кВт рассчетную мощность сети надо умножить на коэффициент 1,5 получив 4,65кВт возможной к получению с проводки мощности.
При выборе автомата по мощности возможно так же применение понижающего коэффициента потребления. Этот коэффициент определяет отличие потребляемой мощности, в сторону снижения, от суммарной рассчетной в связи с неиспользованием одновременно всех, заложенных в рассчет электроприборов. В ранее рассмотренном примере кухонной проводки с мощностью 3,1кВт, понижающий коэффициент будет равен 1, так как чайник, микроволновка, холодильник и вытяжка могут быть включены одновременно, а в случае рассмотрения проводки с мощностью 4,6кВт (включая кофемашину), понижающий коэффициент может быть равен 0,67, если одновременное включение электрочайника и кофемашины невозможно (например, всего одна розетка на оба прибора и в доме нет тройников)
Таким образом, при первом шаге определяется рассчетная мощность защищаемой проводки, и определяются повышающий (увеличение мощности при подключении новых электроприборов) и понижающий (невозможность одновременного подключения некоторых электроприборов) коэффициенты. Для выбора автомата предпочтительно использовать мощность, полученную умножением повышающего коэффициента на рассчетную мощность, при этом естественно учитывая возможности электропроводки (сечение провода должно быть достаточным для передачи такой мощности).

Номинальная мощность автомата

Номинальная мощность автомата, то есть мощность, потребление которой в защищаемой автоматическим выключателем проводке не приведет к отключению автомата рассчитывается в общем случае по формуле , что можно описать фразой => “Мощность = Напряжение умноженное на Силу тока умноженное на косинус Фи”, где напряжение это переменное напряжение электросети в Вольтах, сила тока это ток, протекающий через автомат в Амперах и косинус фи – это значение тригонометрической функции Косинус для угла фи (угол фи – это угол сдвига между фазами напряжения и тока). Так как в большинстве случаев выбор автомата по мощности производится для бытового применения, где сдвига между фазами тока и напряжения, вызываемого реактивными нагрузками типа электродвигателей, практически нет, то косинус близок 1 и мощность можно приближенно рассчитать как напряжение умноженное на ток.
Так как мощность уже определена, то из формулы мы получаем ток, а именно ток, который соответствует рассчетной мощности путем деления мощности в Ваттах на напряжение сети, то есть на 220 Вольт. В наше примере с мощностью 3,1кВт (3100 Ватт) получается ток равный 14 Ампер (3100Ватт/220Вольт = 14,09 Ампер). Это значит, что при подключении всех указанных приборов с суммой мощности 3,1кВт через автомат защиты будет протекать ток примерно равный 14-и Амперам.
После определения силы тока по потребляемой мощности, следующим шагом в выборе автоматического выключателя является выбор автомата по току
Для выбора автомата по мощности трехфазной нагрузки применяется та же самая формула, с учетом того, что сдвиг между фазами напряжения и тока в трехфазной нагрузке может достигать больших значений и соответственно, необходимо учитывать значение косинуса. В большом количестве случаев, трехфазная нагрузка имеет маркировку указывающую значение косинуса сдвига фаз, например на маркировочной табличке электродвигателя можно увидеть , являющимся именно тем, участвующем в рассчете косинусом угла сдвига фаз. Соответственно, при рассчете трехфазной нагрузки мощность, допустим указанная на шильдике подключаемого трехфазного, на 380 Вольт, электродвигателя мощность равна 7кВт, ток рассчитывается как 7000/380/0,6=30,07
Полученный ток, является суммой токов по всем трем фазам, то есть на одну фазу (на один полюс автомата) приходится 30,07/3~10 Ампер, что соответсвует выбору трехполюсного автомата D10 3P . Характеристика D в данном примере выбрана в связи с тем, что при пуске электродвигателя, пока раскручивается ротор двигателя, токи значительно превышают номинальные значения, что может привести с выключению автоматического выключателя с характеристикой B и характеристикой C .

Максимальная мощность автоматического выключателя

Максимальная мощность автомата, то есть та мощность и соответственно ток, который автомат может через себя пропустить и не отключиться, зависит от отношения протекающего по автомату тока и номинального тока автомата, указанного в технических данных автоматического выключателя. Это отношение можно назвать приведенным током, являющимся безразмерным коэффициентом, уже не связанным с номинальным током автомата. Максимальная мощность автомата зависит от время-токовой характеристики, приведенного тока и продолжительности протекания приведенного тока через автомат, что описано в разделе Время-токовые характеристики автоматических выключателей .

Максимальная кратковременная мощность автомата

Максимальная кратковременная мощность автомата может в несколько раз превышать номинальную мощность, но только на короткое время. Величина превышения и время, которое автомат не выключит нагрузку при таком превышении описывается характеристиками (кривыми срабатывания) обозначаемыми латинской буквой , или , указываемыми в маркировке автомата переж цифрой, обозначающей номинальный ток автоматического выключателя.

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 2,4 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Коэффициент мощности — безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.

Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 “Проектирование и монтаж электроустановок жилых и общественных зданий”

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника – взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.


Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3.В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Напряжение 220В. – однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).

Автоматический выключатель «автомат» — это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.

Короткое замыкание (КЗ) — электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.

Ток перегрузки – превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.

Длительно допустимый ток – величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева провода или кабеля.


Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже.Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т. п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника.

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.


Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,2 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов – 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.


Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А. ) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А. Мощность, кВт. Ток,1 фаза, 220В. Сечение жил кабеля, мм2.
160-2,80-15,01,5
252,9-4,515,5-24,12,5
324,6-5,824,6-31,04
405,9-7,331,6-39,06
507,4-9,139,6-48,710
639,2-11,449,2-61,016
8011,5-14,661,5-78,125
10014,7-18,078,6-96,335
12518,1-22,596,8-120,350
16022,6-28,5120,9-152,470
20028,6-35,1152,9-187,795
25036,1-45,1193,0-241,2120
31546,1-55,1246,5-294,7185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток
автоматического
выключателя, А. 		Мощность, кВт. Ток, 1 фаза 220В. Сечение жил
кабеля, мм2.
160-7,90-151,5
258,3-12,715,8-24,12,5
3213,1-16,324,9-31,04
4016,7-20,331,8-38,66
5020,7-25,539,4-48,510
6325,9-32,349,2-61,416
8032,7-40,362,2-76,625
10040,7-50,377,4-95,635
12550,7-64,796,4-123,050
16065,1-81,1123,8-124,270
20081,5-102,7155,0-195,395
250103,1-127,9196,0-243,2120
315128,3-163,1244,0-310,1185
400163,5-207,1310,9-393,82х95*
500207,5-259,1394,5-492,72х120*
630260,1-327,1494,6-622,02х185*
800328,1-416,1623,9-791,23х150*

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по , дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.


Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше . Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.


Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Таблица расчета мощности кабеля – Полезная информация

Выбор сечения кабеля

Медные жилы

Сечение токопроводящей жилы, кв.мм

Медные жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66

260

171,6
Алюминивые жилы

Сечение токопро водящей жилы, кв. мм

Алюминивые жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44

170

112,2

120

230

50,6

200

132

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

 Наружный диаметр кабеля

Число жил, сечение кабеля

Наружный диаметр кабеля мм.

ВВГ

ВВГнг

КВВГ

КВВГЭ

NYM

ПВ1

ПВ3

1

1х0,75













2,7

2

1х1













2,8

3

1х1,5

5,4

5,4







3

3,2

4

1х2,5

5,4

5,7







3,5

3,6

5

1х4

6

6







4

4

6

1х6

6,5

6,5







5

5,5

7

1х10

7,8

7,8







5,5

6,2

8

1х16

9,9

9,9







7

8,2

9

1х25

11,5

11,5







9

10,5

10

1х35

12,6

12,6







10

11

11

1х50

14,4

14,4







12,5

13,2

12

1х70

16,4

16,4







14

14,8

13

1х95

18,8

18,7







16

17

14

1х120

20,4

20,4











15

1х150

21,1

21,1











16

1х185

24,7

24,7











17

1х240

27,4

27,4











18

3х1,5

9,6

9,2





9





19

3х2,5

10,5

10,2





10,2





20

3х4

11,2

11,2





11,9





21

3х6

11,8

11,8





13





22

3х10

14,6

14,6











23

3х16

16,5

16,5











24

3х25

20,5

20,5











25

3х35

22,4

22,4











26

4х1





8

9,5







27

4х1,5

9,8

9,8

9,2

10,1







28

4х2,5

11,5

11,5

11,1

11,1







29

4х50

30

31,3











30

4х70

31,6

36,4











31

4х95

35,2

41,5











32

4х120

38,8

45,6











33

4х150

42,2

51,1











34

4х185

46,4

54,7











35

5х1





9,5

10,3







36

5х1,5

10

10

10

10,9

10,3





37

5х2,5

11

11

11,1

11,5

12





38

5х4

12,8

12,8





14,9





39

5х6

14,2

14,2





16,3





40

5х10

17,5

17,5





19,6





41

5х16

22

22





24,4





42

5х25

26,8

26,8





29,4





43

5х35

28,5

29,8











44

5х50

32,6

35











45

5х95

42,8













46

5х120

47,7













47

5х150

55,8













48

5х185

61,9













49

7х1





10

11







50

7х1,5





11,3

11,8







51

7х2,5





11,9

12,4







52

10х1





12,9

13,6







53

10х1,5





14,1

14,5







54

10х2,5





15,6

17,1







55

14х1





14,1

14,6







56

14х1,5





15,2

15,7







57

14х2,5





16,9

18,7







58

19х1





15,2

16,9







59

19х1,5





16,9

18,5







60

19х2,5





19,2

20,5







61

27х1





18

19,9







62

27х1,5





19,3

21,5







63

27х2,5





21,7

24,3







64

37х1





19,7

21,9







65

37х1,5





21,5

24,1







66

37х2,5





24,7

28,5







Выбор ПВХ ПНД Мет.

рукава для кабеля
Число жил, сечение кабеля Диаметр трубы мм. Допустимый длительный ток (А) для проводов и кабелей при прокладке:
ПВХ (ПНД) Мет.тр. Ду в воздухе в земле

1

1х0,75

16

20

15

15

2

1х1

16

20

17

17

3

1х1,5

16

20

23

33

4

1х2,5

16

20

30

44

5

1х4

16

20

41

55

6

1х6

16

20

50

70

7

1х10

20

20

80

105

8

1х16

20

20

100

135

9

1х25

32

32

140

175

10

1х35

32

32

170

210

11

1х50

32

32

215

265

12

1х70

40

40

270

320

13

1х95

40

40

325

385

14

1х120

50

50

385

445

15

1х150

50

50

440

505

16

1х185

50

50

510

570

17

1х240

63

65

605



18

3х1,5

20

20

19

27

19

3х2,5

20

20

25

38

20

3х4

25

25

35

49

21

3х6

25

25

42

60

22

3х10

25

25

55

90

23

3х16

32

32

75

115

24

3х25

32

32

95

150

25

3х35

40

40

120

180

26

4х1

16

20

14

14

27

4х1,5

20

20

19

27

28

4х2,5

20

20

25

38

29

4х50

63

65

145

225

30

4х70

80

80

180

275

31

4х95

80

80

220

330

32

4х120

100

100

260

385

33

4х150

100

100

305

435

34

4х185

100

100

350

500

35

5х1

16

20

14

14

36

5х1,5

20

20

19

27

37

5х2,5

20

20

25

38

38

5х4

25

25

35

49

39

5х6

32

32

42

60

40

5х10

40

40

55

90

41

5х16

50

50

75

115

42

5х25

63

65

95

150

43

5х35

63

65

120

180

44

5х50

80

80

145

225

45

5х95

100

100

220

330

46

5х120

100

100

260

385

47

5х150

100

100

305

435

48

5х185

100

100

350

500

49

7х1

16

20

14

14

50

7х1,5

20

20

19

27

51

7х2,5

20

20

25

38

52

10х1

25

25

14

14

53

10х1,5

32

32

19

27

54

10х2,5

32

32

25

38

55

14х1

32

32

14

14

56

14х1,5

32

32

19

27

57

14х2,5

40

40

25

38

58

19х1

40

40

14

14

59

19х1,5

40

40

19

27

60

19х2,5

50

50

25

38

61

27х1

50

50

14

14

62

27х1,5

50

50

19

27

63

27х2,5

50

50

25

38

64

37х1

50

50

14

14

65

37х1,5

50

50

19

27

66

37х2,5

63

65

25

38

Техническая информация

Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ

Сечение, шины мм

Кол-во шин на фазу

1

2

3

15х3

210





20х3

275





25х3

340





30х4

475





40х4

625





40х5

700





50х5

860





50х6

955





60х6

1125

1740

2240

80х6

1480

2110

2720

100х6

1810

2470

3170

60х8

1320

2160

2790

80х8

1690

2620

3370

100х8

2080

3060

3930

120х8

2400

3400

4340

60х10

1475

2560

3300

80х10

1900

3100

3990

100х10

2310

3610

4650

120х10

2650

4100

5200
Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30

Сечение, шины мм

Кол-во шин на фазу

1

2

3

50х5

650

1150



63х5

750

1350

1750

80х5

1000

1650

2150

100х5

1200

1900

2550

125х5

1350

2150

3200
Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31

Сечение, шины мм

Кол-во шин на фазу

1

2

3

50х5

600

1000



63х5

700

1150

1600

80х5

900

1450

1900

100х5

1050

1600

2200

125х5

1200

1950

2800

3-фазный калькулятор мощности + формула (кВт в ампер, ампер в кВт)

Довольно легко преобразовать кВт в ампер и ампер в кВт в простой однофазной цепи переменного тока (по сравнению с расчетом трехфазной мощности). Для этого требуется только основной закон Ома; Вы можете просто использовать наш калькулятор кВт в ампер здесь для конвертации.

В 3-фазной цепи переменного тока (обычно 3-фазный двигатель) преобразование ампер в кВт и кВт в ампер не так просто. Чтобы все упростить, мы создали 2 калькулятора трехфазной мощности:

  1. Первый 3-фазный калькулятор мощности преобразует кВт в ампер . Для этого мы используем формулу 3-фазной мощности с коэффициентом 1,732 и коэффициентом мощности (мы также рассмотрим эту формулу). Вы можете перейти к 3-фазному калькулятору кВт в ампер здесь.
  2. Второй 3-фазный калькулятор мощности почти таким же образом преобразует ампер в кВт. Мы применяем классическую формулу расчета тока трехфазного двигателя . Вы можете перейти к формуле 3-фазных ампер в кВт и калькулятору здесь.

Чтобы получить представление о том, как работают эти калькуляторы, вот скриншот калькулятора 3-фазной мощности:

Пример того, как работает 1-й калькулятор: 3-фазный двигатель, который потребляет 90 А и работает от сети 240 В с мощностью 0,8 фактор будет производить 29,93 кВт электроэнергии.

Прежде чем мы рассмотрим основы, давайте сделаем небольшой пример, чтобы проиллюстрировать, как работает расчет мощности в 1-фазной схеме по сравнению с 3-фазной схемой .

Пример: Допустим, у нас есть кондиционер мощностью 6 кВт в сети 120 В. Вот сколько ампер он потребляет:

  • В однофазной цепи 6 кВт потребляет 50 ампер .
  • В 3-фазной цепи (с коэффициентом мощности 1,0 ) калькулятор 3-фазной мощности показывает, что тот же прибор мощностью 6 кВт потребляет 28,87 ампер . Сколько ампер в трехфазном питании? При коэффициенте мощности 1,0 сила тока в 3-фазной сети в этой ситуации составляет 28,87 ампер.
  • В 3-фазной цепи (с коэффициентом мощности 0,6 ) калькулятор 3-фазной мощности показывает, что тот же прибор мощностью 6 кВт потребляет 48,11 ампер .

Чтобы понять, почему мы получаем разную силу тока в 3-фазной цепи, давайте сначала проверим, как эти амперы рассчитываются с использованием формулы 3-фазной мощности:

3-фазная формула мощности

Вот простая формула, которую мы используем для расчета мощности в однофазной цепи переменного тока:

P (кВт) = I (ампер) × V (вольт) ÷ 1000

По сути, мы просто умножаем амперы на вольты. Коэффициент «1000» предназначен для преобразования Вт в кВт; мы хотим, чтобы результирующая мощность была в киловаттах. 1 кВт = 1000 Вт.

По сравнению с этим, формула трехфазной мощности немного сложнее. Вот уравнение трехфазной мощности:

P (кВт) = ( I (А) × В (В) × PF × 1,732) ÷ 1000

Как мы видим, электрическая мощность в Трехфазная цепь переменного тока зависит от:

  • I (Ампер) : Электрический ток , измеряется в амперах. Чем больше у нас ампер, тем больше у нас мощность в трехфазной цепи.
  • В (В) : Электрический потенциал , измеренный в вольтах. Чем больше у нас вольт, тем больше у нас мощность в трехфазной цепи.
  • PF : Коэффициент мощности , это число от -1 до 1 (на практике от 0 до 1). Коэффициент мощности определяется как отношение активной мощности к полной мощности. Если ток и напряжение совпадают по фазе, коэффициент мощности равен 1. В трехфазной цепи ток и напряжение не совпадают по фазе; таким образом, коэффициент мощности будет где-то между 0 и 1. Он учитывает отношение реальной/полной мощности и иногда выражается в виде среднеквадратичного значения тока. Чем выше PF, тем больше кВт имеет 3-фазная цепь.
  • 1,732 коэффициент : Это константа при расчете 3-фазной мощности. Это следует из вывода этого уравнения. Точнее, мы получаем квадратный корень из 3 (√3).
  • 1000 фактор : Это еще одна константа. Он преобразует ватты в киловатты, потому что мы обычно предпочитаем иметь дело с киловаттами, а не с ваттами.

Поскольку нам нужно использовать коэффициент мощности для расчета кВт из ампер, эта формула также известна как «формула трехфазного коэффициента мощности».

Мы можем использовать это уравнение для разработки первого калькулятора: калькулятор трехфазной мощности (см. ниже).

Примечание. Позже мы также увидим, как можно использовать формулу трехфазного тока для разработки калькулятора силы тока трехфазного двигателя. Он преобразует кВт в ампер в трехфазных цепях, что очень важно в конструкции электродвигателя.

Калькулятор 3-фазной мощности: ампер в кВт (1-й калькулятор)

Вы можете свободно использовать этот калькулятор для преобразования ампер в кВт в 3-фазной цепи. Вам необходимо ввести ампер, напряжение и коэффициент мощности (от 0 до 1, для каждой цепи):



Как видите, чем больше у вас ампер и вольт, тем мощнее у вас трехфазный электродвигатель. Точно так же более высокий коэффициент мощности пропорционален более высокой выходной мощности.

Вы можете использовать этот пример, чтобы увидеть, как работает калькулятор трехфазной мощности: Двигатель 100 А в трехфазной цепи 240 В с коэффициентом мощности 0,9 производит 37,41 кВт электроэнергии. Вставьте эти 3 величины в калькулятор, и вы должны получить тот же результат.

Теперь о формуле расчета тока трехфазного двигателя:

Формула трехфазного тока

Как мы уже видели, эта формула мощности трехфазного тока вычисляет, сколько кВт электроэнергии будет потреблять двигатель:

P (кВт) = ( I (А) × V (В) × PF × 1,732) ÷ 1000

уравнение немного. Получаем формулу трехфазного тока так:

I (А) = P (кВт) × 1000 ÷ (В (В) × PF × 1,732)

Используя эту формулу мощности, мы можем, например, преобразовать 3-фазный двигатель в кВт в ампер. расчет. Обратите внимание, что если трехфазный двигатель с более низким напряжением и более низким коэффициентом мощности будет потреблять больше ампер для получения той же выходной мощности.

Вот калькулятор, основанный на формуле трехфазного тока:

Расчет тока трехфазного двигателя: кВт в ток (2-й калькулятор)

Чтобы рассчитать ток из кВт, вам необходимо ввести кВт, напряжение и коэффициент мощности трехфазного двигателя. Калькулятор будет динамически рассчитывать силу тока (в амперах) на основе введенных вами данных:



Вы можете использовать этот пример, чтобы проверить, правильно ли вы используете калькулятор трехфазного тока: Допустим, у нас есть двигатель 200 кВт в трехфазной цепи 480 В с коэффициентом мощности 0,8 . Такой двигатель потребляет 300,70 ампер. Вы можете вставить эти числа в калькулятор и посмотреть, получите ли вы правильный результат.

Мы используем 3-фазную цепь для тяжелых задач. Например, вы можете проверить, сколько времени нужно, чтобы полностью зарядить Теслу с помощью нагнетателя, и вы быстро поймете, что вам нужно какое-то дополнительное напряжение и целая куча ампер.

В общем, мы надеемся, что эти калькуляторы помогут вам определить мощность и токовые характеристики электродвигателей. Если у вас есть какие-либо вопросы, вы можете использовать комментарии ниже, и мы постараемся вам помочь.

Содержание

10 киловатт в ампер – конвертировать 10 киловатт в ампер

Online Calculators > Электрические калькуляторы > 10 кВт в Ампер

10 киловатт в ампер калькулятор для перевода 10 киловатт в ампер. Чтобы рассчитать, сколько ампер в 10 кВт, умножьте кВт на 1000, а затем разделите на вольты.

Текущий тип DC/постоянный токAC/переменный ток-одна фазаAC/переменный ток-три фазы
Мощность в киловаттах: кВт
Тип напряжения: Линейное напряжениеЛинейное напряжениеНапряжение линии к нейтрали
Напряжение в вольтах: В
Коэффициент мощности
Ампер:

Сколько ампер в 10 кВт?

10 кВт равняется 83,33 ампера при 120 вольт постоянного тока.

кВт в ампер Таблица перевода

кВт Ампер Вольт
0,1 кВт 0,83 А 120 вольт
0,2 кВт 1,67 А 120 вольт
0,3 кВт 2,50 А 120 вольт
0,4 кВт 3,33 А 120 вольт
0,5 кВт 4,17 А 120 вольт
0,6 кВт 5,00 ампер 120 вольт
0,7 кВт 5,83 А 120 вольт
0,8 кВт 6,67 А 120 вольт
0,9 кВт 7,50 А 120 вольт
1 кВт 8,33 А 120 вольт
1,1 кВт 9,17 А 120 вольт
1,2 кВт 10,00 ампер 120 вольт
1,3 кВт 10,83 А 120 вольт
1,4 кВт 11,67 А 120 вольт
1,5 кВт 12,50 А 120 вольт
1,6 кВт 13,33 А 120 вольт
1,7 кВт 14,17 А 120 вольт
1,8 кВт 15,00 ампер 120 вольт
1,9 кВт 15,83 А 120 вольт
2 кВт 16,67 А 120 вольт
2,1 кВт 17,50 А 120 вольт
2,2 кВт 18,33 А 120 вольт
2,3 кВт 19,17 А 120 вольт
2,4 кВт 20,00 ампер 120 вольт
2,5 кВт 20,83 А 120 вольт
2,6 кВт 21,67 А 120 вольт
2,7 кВт 22,50 А 120 вольт
2,8 кВт 23,33 А 120 вольт
2,9 кВт 24,17 А 120 вольт
3 кВт 25,00 ампер 120 вольт
3,1 кВт 25,83 А 120 вольт
3,2 кВт 26,67 А 120 вольт
3,3 кВт 27,50 ампер 120 вольт
3,4 кВт 28,33 А 120 вольт
3,5 кВт 29,17 ампер 120 вольт
3,6 кВт 30,00 ампер 120 вольт
3,7 кВт 30,83 А 120 вольт
3,8 кВт 31,67 А 120 вольт
3,9 кВт 32,50 А 120 вольт
4 кВт 33,33 А 120 вольт
4,1 кВт 34,17 А 120 вольт
4,2 кВт 35,00 ампер 120 вольт
4,3 кВт 35,83 А 120 вольт
4,4 кВт 36,67 А 120 вольт
4,5 кВт 37,50 ампер 120 вольт
4,6 кВт 38,33 А 120 вольт
4,7 кВт 39,17 ампер 120 вольт
4,8 кВт 40,00 ампер 120 вольт
4,9 кВт 40,83 А 120 вольт
5 кВт 41,67 А 120 вольт
5,1 кВт 42,50 А 120 вольт
5,2 кВт 43,33 А 120 вольт
5,3 кВт 44,17 А 120 вольт
5,4 кВт 45,00 ампер 120 вольт
5,5 кВт 45,83 А 120 вольт
5,6 кВт 46,67 ампер 120 вольт
5,7 кВт 47,50 ампер 120 вольт
5,8 кВт 48,33 А 120 вольт
5,9 кВт 49,17 ампер 120 вольт
6 кВт 50,00 ампер 120 вольт
6,1 кВт 50,83 А 120 вольт
6,2 кВт 51,67 А 120 вольт
6,3 кВт 52,50 А 120 вольт
6,4 кВт 53,33 А 120 вольт
6,5 кВт 54,17 А 120 вольт
6,6 кВт 55,00 ампер 120 вольт
6,7 кВт 55,83 А 120 вольт
6,8 кВт 56,67 ампер 120 вольт
6,9 кВт 57,50 ампер 120 вольт
7 кВт 58,33 А 120 вольт
7,1 кВт 59,17 ампер 120 вольт
7,2 кВт 60,00 ампер 120 вольт
7,3 кВт 60,83 А 120 вольт
7,4 кВт 61,67 А 120 вольт
7,5 кВт 62,50 А 120 вольт
7,6 кВт 63,33 А 120 вольт
7,7 кВт 64,17 А 120 вольт
7,8 кВт 65,00 ампер 120 вольт
7,9 кВт 65,83 А 120 вольт
8 кВт 66,67 ампер 120 вольт
8,1 кВт 67,50 ампер 120 вольт
8,2 кВт 68,33 А 120 вольт
8,3 кВт 69,17 ампер 120 вольт
8,4 кВт 70,00 ампер 120 вольт
8,5 кВт 70,83 А 120 вольт
8,6 кВт 71,67 ампер 120 вольт
8,7 кВт 72,50 ампер 120 вольт
8,8 кВт 73,33 А 120 вольт
8,9 кВт 74,17 А 120 вольт
9 кВт 75,00 ампер 120 вольт
9,1 кВт 75,83 А 120 вольт
9,2 кВт 76,67 ампер 120 вольт
9,3 кВт 77,50 ампер 120 вольт
9,4 кВт 78,33 А 120 вольт
9,5 кВт 79,17 ампер 120 вольт
9,6 кВт 80,00 ампер 120 вольт
9,7 кВт 80,83 А 120 вольт
9,8 кВт 81,67 А 120 вольт
9,9 кВт 82,50 А 120 вольт
10 кВт 83,33 А 120 вольт
11 кВт 92 ампера 120 вольт
12 кВт 100 ампер 120 вольт
13 кВт 108 ампер 120 вольт
14 кВт 117 ампер 120 вольт
15 кВт 125 ампер 120 вольт
16 кВт 133 ампера 120 вольт
17 кВт 142 ампера 120 вольт
18 кВт 150 ампер 120 вольт
19 кВт 158 ампер 120 вольт
20 кВт 167 ампер 120 вольт
21 кВт 175 ампер 120 вольт
22 кВт 183 ампера 120 вольт
23 кВт 192 ампера 120 вольт
24 кВт 200 ампер 120 вольт
25 кВт 208 ампер 120 вольт
26 кВт 217 ампер 120 вольт
27 кВт 225 ампер 120 вольт
28 кВт 233 ампера 120 вольт
29 кВт 242 ампера 120 вольт
30 кВт 250 ампер 120 вольт
31 кВт 258 ампер 120 вольт
32 кВт 267 ампер 120 вольт
33 кВт 275 ампер 120 вольт
34 кВт 283 ампера 120 вольт
35 кВт 292 ампера 120 вольт
36 кВт 300 ампер 120 вольт
37 кВт 308 ампер 120 вольт
38 кВт 317 ампер 120 вольт
39 кВт 325 ампер 120 вольт
40 кВт 333 ампера 120 вольт
41 кВт 342 ампера 120 вольт
42 кВт 350 ампер 120 вольт
43 кВт 358 ампер 120 вольт
44 кВт 367 ампер 120 вольт
45 кВт 375 ампер 120 вольт
46 кВт 383 ампера 120 вольт
47 кВт 392 ампера 120 вольт
48 кВт 400 ампер 120 вольт
49 кВт 408 ампер 120 вольт
50 кВт 417 ампер 120 вольт
51 кВт 425 ампер 120 вольт
52 кВт 433 ампера 120 вольт
53 кВт 442 ампера 120 вольт
54 кВт 450 ампер 120 вольт
55 кВт 458 ампер 120 вольт
56 кВт 467 ампер 120 вольт
57 кВт 475 ампер 120 вольт
58 кВт 483 ампера 120 вольт
59 кВт 492 ампера 120 вольт
60 кВт 500 ампер 120 вольт
61 кВт 508 ампер 120 вольт
62 кВт 517 ампер 120 вольт
63 кВт 525 ампер 120 вольт
64 кВт 533 ампера 120 вольт
65 кВт 542 ампера 120 вольт
66 кВт 550 ампер 120 вольт
67 кВт 558 ампер 120 вольт
68 кВт 567 ампер 120 вольт
69 кВт 575 ампер 120 вольт
70 кВт 583 ампера 120 вольт
71 кВт 592 ампера 120 вольт
72 кВт 600 ампер 120 вольт
73 кВт 608 ампер 120 вольт
74 кВт 617 ампер 120 вольт
75 кВт 625 ампер 120 вольт
76 кВт 633 ампера 120 вольт
77 кВт 642 ампера 120 вольт
78 кВт 650 ампер 120 вольт
79 кВт 658 ампер 120 вольт
80 кВт 667 ампер 120 вольт
81 кВт 675 ампер 120 вольт
82 кВт 683 ампера 120 вольт
83 кВт 692 ампера 120 вольт
84 кВт 700 ампер 120 вольт
85 кВт 708 ампер 120 вольт
86 кВт 717 ампер 120 вольт
87 кВт 725 ампер 120 вольт
88 кВт 733 ампера 120 вольт
89 кВт 742 ампера 120 вольт
90 кВт 750 ампер 120 вольт
91 кВт 758 ампер 120 вольт
92 кВт 767 ампер 120 вольт
93 кВт 775 ампер 120 вольт
94 кВт 783 ампера 120 вольт
95 кВт 792 ампера 120 вольт
96 кВт 800 ампер 120 вольт
97 кВт 808 ампер 120 вольт
98 кВт 817 ампер 120 вольт
99 кВт 825 ампер 120 вольт
100 кВт 833 ампера 120 вольт
200 кВт 1667 ампер 120 вольт
250 кВт 2083 ампера 120 вольт
300 кВт 2500 ампер 120 вольт
350 кВт 2917 ампер 120 вольт
400 кВт 3333 ампера 120 вольт
450 кВт 3750 ампер 120 вольт
500 кВт 4167 ампер 120 вольт
550 кВт 4583 ампера 120 вольт
600 кВт 5000 ампер 120 вольт
650 кВт 5417 ампер 120 вольт
700 кВт 5833 ампера 120 вольт
750 кВт 6250 ампер 120 вольт
800 кВт 6667 ампер 120 вольт
850 кВт 7083 ампера 120 вольт
900 кВт 7500 ампер 120 вольт
950 кВт 7917 ампер 120 вольт
1000 кВт 8333 ампера 120 вольт
от 10,1 кВт до ампер
Электрические калькуляторы
Real Estate Calculators
Accounting Calculators
Business Calculators
Construction Calculators
Sports Calculators
Random Generators

Financial Calculators
Compound Interest Calculator
Mortgage Calculator
How Much House Can I Afford
Loan Calculator
Stock Calculator
Investment Calculator
Retirement Calculator
401k Калькулятор
Калькулятор комиссии eBay
Калькулятор комиссии PayPal
Калькулятор комиссии Etsy
Калькулятор наценки
TVM Calculator
LTV Calculator
Аннуитетный калькулятор
Сколько я сделаю в год

Математические калькуляторы
Смешанное число до десятичного коэффициента
СОВЕТА
ВЕЛИКОВ

. и Дюймы
ММ в Дюймы

Другие
Сколько мне лет
Средство выбора случайных имен
Генератор случайных чисел
Калькулятор дефицита калорий

кВт в Ампер Конвертер | Киловатт в Ампер

Киловатт и ампер являются единицами измерения двух различных параметров электричества. В то время как первый определяет количество энергии, потребляемой нагрузкой в ​​любой момент времени, последний определяет количество тока, потребляемого нагрузкой. Вы можете использовать следующий калькулятор для преобразования киловатт в ампер (кВт в ампер). Введите кВт, напряжение, тип напряжения и коэффициент мощности для расчета.

kilowatts to ampere converter

Enter kW
Enter Voltage Single PhaseLine VoltagePhase VoltageDC
Enter power factor
Ampere

How перевести киловатты в ампер?

Поскольку киловатт (кВт) является мерой мощности, а ампер (ампер или А) является мерой тока, кВт нельзя напрямую преобразовать в ампер или наоборот. Ниже приведены формулы, используемые для преобразования киловатт в ампер (кВт в ампер) .

Один киловатт = 1000 ватт

Постоянный ток – киловатты (кВт) в амперах (амперах)

Для любой цепи постоянного тока Ток I = 1000 x кВт / В пост. тока

Где В пост.

Следовательно, ток в амперах можно рассчитать из постоянного тока в кВт путем деления киловатт на напряжение и умножения на 1000. кВт / (В перем. тока x P.F.)

Где Vac — среднеквадратичное значение приложенного переменного напряжения, а P.F. – коэффициент мощности нагрузки

Следовательно, сила тока может быть рассчитана как переменный ток – кВт путем деления кВт на произведение среднеквадратичного значения приложенного переменного напряжения и коэффициента мощности и умножения на 1000.

Трехфазный переменный ток – кВт на амперы

Для трехфазной цепи переменного тока, , если известно линейное напряжение , ампер можно рассчитать в кВт по следующей формуле.

Для любой трехфазной цепи переменного тока, Ток, I = 1000 x кВт / (√3 x В L x P.F.)

Где V L – среднеквадратичное значение приложенного сетевого напряжения и P.F. коэффициент мощности нагрузки

Таким образом, сила тока в амперах может быть рассчитана как переменный ток – кВт путем деления кВт на √3 произведения среднеквадратичного значения приложенного сетевого напряжения на коэффициент мощности и умножения на 1000.

Для трех -фазная цепь переменного тока, , если известно фазное напряжение , ампер можно рассчитать из кВт по следующей формуле.

Для любой трехфазной цепи переменного тока, Ток, I = 1000 x кВт / (3 x В ф x коэффициент мощности)

Где V ф — среднеквадратичное значение приложенного фазного напряжения и коэффициента мощности. коэффициент мощности нагрузки

Таким образом, ток в амперах можно рассчитать из переменного тока в кВт путем деления кВт на 3-кратное произведение среднеквадратичного значения приложенного фазного напряжения, коэффициента мощности и умножения его на 1000.

кВт на опорный ток Таблица

Киловатты постоянного тока в амперах (кВт в амперах)

9999999999999999999999999999999999999999989ENTAR499999999999999999999999999999999999999999999999999989ENTAR4999999999999999999999999999999999999999999999 WW. 0200
Kilowatt Amps at 110Vdc Amps at 220Vdc
1.0 kW 9.09 A 4.55 A
1.1 kW 10.00 A 5.00 A
1.5 kW 13.64 A 6.82 A
2.0 kW 18.18 A 9.09 A
2.2 kW 20.00 A 10.00 A
3.0 kW 27. 27 A 13.64 A
4.0 kW 36.36 A 18.18 A
5.5 kW 50.00 A 25.00 A
7.5 kW 68.18 A 34.09 A
11.0 kW 100.00 A 50.00 A
15.0 kW 136.36 A 68.18 A
18.5 kW 168.18 A 84.09 A
22.0 kW 200.00 A 100.00 A
30. 0 kW 272.73 A 136.36 A
37.0 kW 336.36 A 168.18 A
45.0 kW 409.09 A 204.55 A
55.0 kW 500.00 A 250.00 A
75.0 kW 681.82 A 340.91 A
90.0 kW 818.18 A 409.09 A
110.0 kW 1000.00 A 500.00 A
132.0 kW 1200.00 A 600. 00 A
160.0 kW 1454.55 A 727.27 A
200.0 kW 1818.18 A 909.09 A
250.0 kW 2272.73 A 1136.36 A
315.0 kW 2863.64 A 1431.82 A
355.0 kW 3227.27 A 1613.64 A
400.0 kW 3636.36 A 1818.18 A
500.0 kW 4545.45 A 2272,73 A
560,0 кВт 5090,91 A 2545,45 A
630,0 KW 5727,27 A
6454.55 A 3227.27 A
800.0 kW 7272.73 A 3636.36 A
900.0 kW 8181.82 A 4090.91 A
1000.0 kW 9090.91 A 4545.45 A

Однофазные киловатты в амперах (кВт в амперах) при коэффициенте мощности 0,95

Киловатт Ампер при 120 В переменного тока А при 220 В переменного тока А при 230 В переменного тока
1.0 kW 8.77 A 4.78 A 4. 58 A
1.1 kW 9.65 A 5.26 A 5.03 A
1.5 kW 13.16 A 7.18 A 6.86 A
2.0 kW 17.54 A 9.57 A 9.15 A
2.2 kW 19.30 A 10.53 A 10.07 A
3.0 kW 26.32 A 14.35 A 13.73 A
4.0 kW 35.09 A 19.14 A 18. 31 A
5.5 kW 48.25 A 26.32 A 25.17 A
7.5 kW 65.79 A 35.89 A 34.32 A
11.0 kW 96.49 A 52.63 A 50.34 A
15.0 kW 131.58 A 71.77 A 68.65 A
18.5 kW 162.28 A 88.52 A 84.67 A
22.0 kW 192.98 A 105.26 A 100. 69 A
30.0 kW 263.16 A 143.54 A 137.30 A
37.0 kW 324.56 A 177.03 A 169.34 A
45.0 kW 394.74 A 215.31 A 205.95 A
55.0 kW 482.46 A 263.16 A 251.72 A
75.0 kW 657.89 A 358.85 A 343.25 A
90.0 kW 789.47 A 430. 62 A 411.90 A
110.0 kW 964.91 A 526.32 A 503.43 A
132.0 kW 1157.89 A 631.58 A 604.12 A
160.0 kW 1403.51 A 765.55 A 732.27 A
200.0 kW 1754.39 A 956.94 A 915.33 A
250.0 kW 2192.98 A 1196.17 A 1144.16 A
315.0 kW 2763. 16 A 1507.18 A 1441.65 A
355.0 kW 3114.04 A 1698.56 A 1624.71 A
400.0 kW 3508.77 A 1913.88 A 1830.66 A
500.0 kW 4385.96 A 2392.34 A 2288.33 A
560.0 kW 4912.28 A 2679.43 A 2562.93 A
630.0 kW 5526.32 A 3014.35 A 2883.30 A
710. 0 kW 6228.07 A 3397.13 A 3249.43 A
800.0 kW 7017.54 A 3827.75 A 3661.33 A
900.0 kW 7894.74 A 4306.22 A 4118,99 A
1000,0 кВт 8771,93 A 4784,69 A 4576,66 A
3

.66 A

39964.66. 0,9599999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999тели 9207.77 A00477009н.0200
Kilowatt Amps at 208Vac Amps at 280Vac Amps at 415Vac Amps at 440Vac Amps at 690Vac
1. 0 kW 2.76 A 2.17 A 1,46 A 1,38 A 0,88 A
1,1 кВт 3,04 A 2,39 A 1,61 A 1.52 A,979,
,52 A.0200 4.14 A 3.26 A 2.20 A 2.07 A 1.32 A
2.0 kW 5.53 A 4.34 A 2.93 A 2. 76 A 1.76 A
2.2 kW 6.08 A 4.78 A 3.22 A 3.04 A 1.94 A
3.0 kW 8.29 A 6.51 A 4.39 A 4.14 A 2.64 A
4.0 kW 11.05 A 8.68 A 5.86 A 5.53 A 3.52 A
5.5 kW 15.19 A 11.94 A 8.05 A 7.60 A 4. 84 A
7.5 kW 20.72 A 16.28 A 10.98 A 10.36 A 6.61 A
11.0 kW 30.39 A 23.88 A 16.11 A 15.19 A 9.69 A
15.0 kW 41.44 A 32.56 A 21.97 A 20.72 A 13.21 A
18.5 kW 51.11 A 40.16 A 27.09 A 25.55 A 16. 29 A
22.0 kW 60.78 A 47.75 A 32.22 A 30.39 A 19.38 A
30.0 kW 82.88 A 65.12 A 43.93 A 41.44 A 26.42 A
37.0 kW 102.21 A 80.31 A 54.19 A 51.11 A 32.59 A
45.0 kW 124.31 A 97.67 A 65.90 A 62.16 A 39. 64 A
55.0 kW 151.94 A 119.38 A 80.55 A 75.97 A 48.44 A
75.0 kW 207.19 A 162.79 A 109.84 A 103.59 A 66.06 A
90.0 kW 248.63 A 195.35 A 131.80 A 124.31 A 79.27 A
110.0 kW 303.88 A 238.76 A 161.09 A 151.94 A 96. 89 A
132.0 kW364.65 A 286.51 A 193.31 A 182.33 A 116.27 A
160.0 kW 442.00 A 347.29 A 234.32 A 221.00 A 140.93 A
200.0 kW 552.50 A 434.11 A 292.89 A 276.25 A 176.16 A
250.0 kW 690.63 A 542.64 A 366.12 A345.32 A 220. 20 A
315.0 kW 870.19 A 683.72 A 461.31 A 435.10 A 277.45 A
355.0 kW 980.70 A 770.55 A 519.89 A 490.35 A 312.69 A
400.0 kW 1105.01 A 868.22 A 585.79 A 552.50 A 352.32 A
500.0 kW 1381.26 A 1085.28 A 732.23 A 690.63 A 440. 40 A
560.0 kW 1547.01 A 1215.51 A 820.10 A 773.51 A 493.25 A
630.0 kW 1740.39 A 1367.45 A 922.62 A 870.19 A 554.91 A
710.0 kW 1961.39 A 1541.09 A 980.70 A 625.37 A
800.0 kW 2210.02 A 1736.44 A 1171.58 A 1105.01 A 704. 64 A
900.0 kW 2486.27 A 1953.50 A 1318,02 A 1243,14 A 792,72 A
1000,0 KWH 2762,52 A 2170,55 A 1464.4747700777778470047474700

7847784778477004700474474700447004770047700

Полезный ресурс: Электрические двигатели – Ток полной нагрузки – Токи полной нагрузки для двигателей 460 В, 230 В и 115 В – однофазные и трехфазные

  • Преобразователь киловольт-ампер (кВА) в киловатты (кВт)
  • Преобразователь киловатт в киловольт-ампер (кВт в кВА)
  • Преобразователь мощности в кВт
    • 0011 Преобразователь кВА в ампер
  • Преобразователь ампер в кВА
  • Преобразователь ампер в кВт
Теги Ампер, кВт, ИНСТРУМЕНТЫ

Copyright © 2022 Electrical Classroom. Продолжая использовать этот веб-сайт, вы соглашаетесь с нашей политикой в ​​отношении файлов cookie. Политика конфиденциальности
Просмотреть карту сайта

кВт в ампер – преобразование киловатт в ампер

Номинальный ток генератора на основе киловаттной мощности при 120, 208, 240, 277 и 480 вольт трехфазного переменного тока с коэффициентом мощности 0,8

Мощность Ток при 120 В Ток при 208 В Ток при 240 В Ток при 277 В Ток при 480 В
1 кВт 6.014 А 3,47 А 3.007 А 2,605 А 1,504 А
2 кВт 12.028 А 6,939 А 6.014 А 5.211 А 3.007 А
3 кВт 18.042 А 10.409 А 9.021 А 7.816 А 4.511 А
4 кВт 24. 056 А 13.879 А 12.028 А 10.421 А 6.014 А
5 кВт 30,07 А 17.348 А 15.035 А 13.027 А 7,518 А
6 кВт 36.084 А 20.818 А 18.042 А 15.632 А 9.021 А
7 кВт 42.098 А 24.288 А 21.049 А 18.238 А 10,525 А
8 кВт 48.113 А 27.757 А 24.056 А 20.843 А 12.028 А
9 кВт 54.127 А 31.227 А 27.063 А 23.448 А 13,532 А
10 кВт 60.141 А 34.697 А 30,07 А 26.054 А 15.035 А
15 кВт 90.211 А 52.045 А 45.105 А 39.081 А 22. 553 А
20 кВт 120,28 А 69.393 А 60.141 А 52.107 А 30,07 А
25 кВт 150,35 А 86.741 А 75.176 А 65.134 А 37.588 А
30 кВт 180,42 А 104.09 А 90.211 А 78.161 А 45.105 А
35 кВт 210.49 А 121,44 А 105,25 А 91.188 А 52.623 А
40 кВт 240,56 А 138,79 А 120,28 А 104.21 А 60.141 А
45 кВт 270,63 А 156,13 А 135,32 А 117,24 А 67,658 А
50 кВт 300,7 А 173,48 А 150,35 А 130,27 А 75.176 А
55 кВт 330,77 А 190,83 А 165,39 А 143,3 А 82. 693 А
60 кВт 360,84 А 208,18 А 180,42 А 156,32 А 90.211 А
65 кВт 390,91 А 225,53 А 195,46 А 169,35 А 97.729 А
70 кВт 420,98 А 242,88 А 210.49 А 182,38 А 105,25 А
75 кВт 451.05 А 260,22 А 225,53 А 195,4 А 112,76 А
80 кВт 481.13 А 277,57 А 240,56 А 208,43 А 120,28 А
85 кВт 511,2 А 294,92 А 255,6 А 221,46 А 127,8 А
90 кВт 541,27 А 312,27 А 270,63 А 234,48 А135,32 А
95 кВт 571,34 А 329,62 А 285,67 А 247,51 А 142,83 А
100 кВт 601. 41 А 346,97 А 300,7 А 260,54 А 150,35 А
125 кВт 751,76 А 433,71 А 375,88 А 325,67 А 187,94 А
150 кВт 902.11 А 520.45 А 451.05 А 390,81 А 225,53 А
175 кВт 1052,5 А 607.19 А 526.23 А 455,94 А 263,12 А
200 кВт 1202,8 А 693,93 А 601.41 А 521.07 А 300,7 А
225 кВт 1353,2 А 780,67 А 676,58 А 586.21 А 338,29 А
250 кВт 1503,5 А 867.41 А 751,76 А 651.34 А 375,88 А
275 кВт 1653,9 А 954.15 А 826,93 А 716,48 А 413,47 А
300 кВт 1804,2 А 1040,9 А 902. 11 А 781.61 А451.05 А
325 кВт 1954,6 А 1127,6 А 977,29 А 846,75 А 488,64 А
350 кВт 2104,9 А 1 214,4 А 1052,5 А 911,88 А 526.23 А
375 кВт 2 255,3 А 1301,1 А 1127,6 А 977.01 А 563,82 А
400 кВт 2405,6 А 1387,9 А 1202,8 А 1042,1 А 601.41 А
425 кВт 2556 А 1474,6 А 1 278 А 1107,3 ​​А 638,99 А
450 кВт 2706,3 А 1561,3 А 1353,2 А 1172,4 А 676,58 А
475 кВт 2856,7 А 1 648,1 А 1428,3 А 1 237,6 А 714.17 А
500 кВт 3007 А 1734,8 А 1503,5 А 1302,7 А 751,76 А
525 кВт 3157,4 А 1821,6 А 1578,7 А 1367,8 А 789,35 А
550 кВт 3 307,7 А 1908,3 А 1653,9 А 1433 А 826,93 А
575 кВт 3458,1 А 1995,1 А 1729 А 1498,1 А 864,52 А
600 кВт 3608,4 А 2081,8 А 1804,2 А 1563,2 А 902. 11 А
625 кВт 3758,8 А 2168,5 А 1879,4 А 1628,4 А 939,7 А
650 кВт 3909,1 А 2 255,3 А 1954,6 А 1693,5 А 977,29 А
675 кВт 4059,5 А 2 342 А 2029,7 А 1758,6 А 1014,9 А
700 кВт 4 209,8 А 2428,8 А 2104,9 А 1823,8 А 1052,5 А
725 кВт 4360,2 А 2515,5 А 2180,1 А 1888,9 А 1090 А
750 кВт 4510,5 А 2602,2 А 2 255,3 А 1954 А 1127,6 А
775 кВт 4660,9 А 2689 А 2330,5 А 2019,2 А 1165,2 А
800 кВт 4811,3 А 2775,7 А 2 405,6 А 2084,3 А 1202,8 А
825 кВт 4961,6 А 2862,5 А 2480,8 А 2149,4 А 1240,4 А
850 кВт 5,112 А 2949,2 А 2556 А 2 214,6 А 1 278 А
875 кВт 5 262,3 А 3035,9 А 2631,2 А 2 279,7 А 1315,6 А
900 кВт 5412,7 А 3122,7 А 2706,3 А 2 344,8 А 1353,2 А
925 кВт 5,563 А 3 209,4 А 2781,5 А 2410 А 1390,8 А
950 кВт 5713,4 А 3 296,2 А 2856,7 А 2475,1 А 1428,3 А
975 кВт 5863,7 А 3 382,9 А 2931,9 А 2540,2 А 1465,9 А
1000 кВт 6014,1 А 3469,7 А 3007 А 2605,4 А 1503,5 А

Номинальный ток генератора на основе мощности в киловаттах при однофазном переменном напряжении 120 и 240 В с коэффициентом мощности 0,8

Мощность Ток при 120 В Ток при 240В
1 кВт 10. 417 А 5.208 А
2 кВт 20.833 А 10.417 А
3 кВт 31,25 А 15,625 А
4 кВт 41.667 А 20.833 А
5 кВт 52.083 А 26.042 А
6 кВт 62,5 А 31,25 А
7 кВт 72.917 А 36.458 А
8 кВт 83.333 А 41.667 А
9 кВт 93,75 А 46.875 А
10 кВт 104.17 А 52.083 А
15 кВт 156,25 А 78.125 А
20 кВт 208,33 А 104.17 А
25 кВт 260,42 А 130.21 А
30 кВт 312,5 А 156,25 А
35 кВт 364,58 А 182,29 А
40 кВт 416,67 А 208,33 А
45 кВт 468,75 А 234,38 А
50 кВт 520. 83 А 260,42 А
55 кВт 572,92 А 286,46 А
60 кВт 625 А 312,5 А
65 кВт 677,08 А 338,54 А
70 кВт 729.17 А 364,58 А
75 кВт 781,25 А 390,63 А
80 кВт 833.33 А 416,67 А
85 кВт 885.42 А 442,71 А
90 кВт 937,5 А 468,75 А
95 кВт 989,58 А 494,79 А
100 кВт 1041,7 А 520.83 А
125 кВт 1302,1 А 651.04 А
150 кВт 1562,5 А 781,25 А
175 кВт 1822,9 А 911.46 А
200 кВт 2083,3 А 1041,7 А
225 кВт 2 343,8 А 1171,9 А
250 кВт 2604,2 А 1302,1 А
275 кВт 2864,6 А 1432,3 А
300 кВт 3125 А 1562,5 А
325 кВт 3 385,4 А 1692,7 А
350 кВт 3645,8 А 1822,9 А
375 кВт 3906,3 А 1953,1 А
400 кВт 4166,7 А 2083,3 А
425 кВт 4427,1 А 2 213,5 А
450 кВт 4687,5 А 2 343,8 А
475 кВт 4947,9 А 2,474 А
500 кВт 5 208,3 А 2604,2 А
525 кВт 5468,8 А 2734,4 А
550 кВт 5729,2 А 2864,6 А
575 кВт 5989,6 А 2994,8 А
600 кВт 6 250 А 3125 А
625 кВт 6 510,4 А 3 255,2 А
650 кВт 6770,8 А 3 385,4 А
675 кВт 7031,3 А 3 515,6 А
700 кВт 7 291,7 А 3645,8 А
725 кВт 7 552,1 А 3776 А
750 кВт 7 812,5 А 3906,3 А
775 кВт 8072,9 А 4036,5 А
800 кВт 8 333,3 А 4166,7 А
825 кВт 8 593,8 А 4 296,9 А
850 кВт 8 854,2 А 4427,1 А
875 кВт 9 114,6 А 4 557,3 А
900 кВт 9 375 А 4687,5 А
925 кВт 9 635,4 А 4817,7 А
950 кВт 9895,8 А 4947,9 А
975 кВт 10 156 А 5078,1 А
1000 кВт 10 417 А 5 208,3 А

Простой калькулятор и формула преобразования кВт в ампер – Wira Electrical

Калькулятор преобразования кВт в ампер, формула и Пример – Киловатты и ампер являются важными параметрами электричества и электрической цепи. Ватт — это параметр для расчета мощности, потребляемой нагрузкой, и мощности, подаваемой в цепь. Когда мы говорим об 1 киловатте, это означает 1000 ватт. Ампер — это параметр, позволяющий рассчитать, какой ток потребляется нагрузкой и какой ток поступает в цепь. мы научимся перевести 1 кВт в ампер (1 киловатт в ампер) .

Если вы хотите преобразовать кВт в ампер (мощность в ток) или наоборот, вы можете легко использовать приведенный ниже калькулятор кВт в ампер. Просто выберите фазу напряжения, значение мощности, значение напряжения и коэффициент мощности. Вы также можете использовать конвертер Ампер в кВт, просто нажав на кнопку. Результаты показаны ниже преобразователя кВт в ампер.

Киловатт в Ампер калькулятор

Калькулятор дюймов

Как произвести расчет кВт в амперах

Как указано выше, киловатты (кВт) — это измерение мощности, а ампер (А) — это измерение тока. Мы можем конвертировать ватты в ампер и наоборот напрямую, но конвертировать кВт в ампер и наоборот напрямую нельзя. Помимо ватт и ампер, мы также включаем измерение напряжения в преобразование. Мы должны сначала понять, что:

1 киловатт = 1000 ватт.

Из предыдущей базовой формулы мощности мы знаем, что:

Цепи DC – киловатты (кВт) для Ampere (Amps)

Если мы используем цепь DC,

Где:

I = DC Curang просто мы можем получить амперы, разделив киловатты на напряжение и умножив их на 1000.

Для упрощения объяснения давайте рассмотрим пример ниже:

У нас есть цепь мощностью 1 кВт при 120 вольтах. Ампер будет:

ампер = (кВт × 1000) ÷ вольт

ампер = (1 × 1000) ÷ 120

ампер = 1000 ÷ 120

ампер = 8,33 А Цепь переменного тока,



Где:

I = переменный ток (действующее значение)

В переменный ток = переменное напряжение (действующее значение)

P.F = коэффициент мощности киловатты на произведение среднеквадратичного значения переменного напряжения и коэффициента мощности, затем умножьте его на 1000.

Чтобы упростить объяснение, давайте рассмотрим следующий пример:

У нас есть схема с генератором мощностью 5 кВт, КПД 80% (0,8 PF) при 120 вольт. Амперы будут:

ампер = (кВт × 1000) ÷ (PF × вольт)

ампер = (5 × 1000) ÷ (0,8 × 120)

ампер = 5000 ÷ 96

5

1А = 02.

Трехфазные цепи переменного тока – киловатты (кВт) в амперах (амперах)

Если мы используем трехфазные цепи переменного тока,



Где:

I = переменный ток (действующее значение)

В L = напряжение сети переменного тока (действующее значение)

P.F = коэффициент мощности

Проще говоря, мы можем получить амперы, разделив киловатты на произведение между √3 , среднеквадратичное значение напряжения сети переменного тока и коэффициент мощности, затем умножьте его на 1000.

Если значение фазного напряжения уже известно, мы можем рассчитать силу тока в кВт по формуле ниже:



Фазное напряжение переменного тока (действующее значение)

Проще говоря, мы можем получить амперы, разделив киловатты на произведение между 3, среднеквадратичным значением напряжения фазы переменного тока и коэффициентом мощности, а затем умножив его на 1000.

Для упрощения объяснения давайте рассмотрим следующий пример:

У нас есть схема с трехфазным генератором мощностью 25 кВт, КПД 80% (0,8 PF) при 240 вольт. Ампер будет:

ампер = (кВт × 1000) ÷ (√3 × PF × вольт)

ампер = (25 × 1000) ÷ (1,73 × 0,8 × 240

ампер = 75,18 А

0012 кВт в ампер Таблица преобразования

Вы можете найти значение ампер из известных киловатт в таблицах ниже:

Киловатты постоянного тока в ампер (кВт в ампер).

Таблица преобразования кВт в ампер при 110 В постоянного тока и 220 В постоянного тока .

KILOWATT

AMPS AT 110VDC

AMPS AT 220VDC

1.0 kW

9.09 A

4.55 A

1.1 kW

10.00 A

5.00 A

1. 5 kW

13.64 A

6.82 A

2.0 kW

18.18 A

9.09 A

2.2 kW

20.00 A

10.00 A

3.0 kW

27.27 A

13.64 A

4.0 kW

36.36 A

18.18 A

5.5 kW

50.00 A

25.00 A

7.5 kW

68.18 A

34.09 A

11.0 kW

100.00 A

50.00 A

15.0 kW

136.36 A

68.18 A

18.5 kW

168.18 A

84. 09 A

22.0 kW

200.00 A

100.00 A

30.0 kW

272.73 A

136.36 A

37.0 kW

336.36 A

168.18 A

45.0 kW

409.09 A

204.55 A

55.0 kW

500.00 A

250.00 A

75.0 kW

681.82 A

340.91 A

90.0 kW

818.18 A

409.09 A

110.0 kW

1000.00 A

500.00 A

132.0 kW

1200.00 A

600.00 A

160. 0 kW

1454.55 A

727.27 A

200.0 kW

1818.18 A

909.09 A

250.0 kW

2272.73 A

1136.36 A

315.0 kW

2863.64 A

1431.82 A

355.0 kW

3227.27 A

1613.64 A

400.0 kW

3636.36 A

1818.18 A

500.0 kW

4545.45 A

2272.73 A

560.0 kW

5090,91 A

2545.45 A

630,0 KWH

5727,27

99963.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63.63. 63.63.63.63.63.63.63.63.63.63.0200

710.0 kW

6454.55 A

3227.27 A

800.0 kW

7272.73 A

3636.36 A

900.0 kW

8181.82 A

4090.91 A

1000.0 kW

9090.91 A

4545.45 A



Читайте также: Цепь энергосбережения переменного тока

Киловатты однофазного переменного тока в Амперы (кВт в Амперы).

Однофазные киловатты в амперах (кВт в амперах) при коэффициенте мощности of 0.95

9039

131.58 A

3.1662 482.46 A

363.16262.1662 482.46 A

99999263 263.1662 482.46 A

993434343434343434343434343434343434343434343434343434343434349н.020099999999999999915.33 A

999999999999999999999999999999999999999

915.33 A

9

KILOWATT

AMPS AT 120VAC

AMPS AT 220VAC

AMPS AT 230VAC

1.0 kW

8. 77 A

4.78 A

4.58 A

1.1 kW

9.65 A

5.26 A

5.03 A

1.5 kW

13.16 A

7.18 A

6.86 A

2.0 kW

17.54 A

9.57 A

9.15 A

2.2 kW

19.30 A

10.53 A

10.07 A

3.0 kW

26.32 A

14.35 A

13.73 A

4.0 kW

35.09 A

19.14 A

18.31 A

5.5 kW

48.25 A

26.32 A

25. 17 A

7.5 kW

65.79 A

35.89 A

34.32 A

11,0 кВт

96,49 A

52,63 A

50,34 A

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

71.77 A

68.65 A

18.5 kW

162.28 A

88.52 A

84.67 A

22. 0 kW

192.98 A

105.26 A

100.69 A

30.0 kW

263.16 A

143.54 A

137.30 A

37.0 kW

324.56 A

177.03 A

169.34 A

45.0 kW

394.74 A

215.31 A

205,95 A

55,0 KWH

482.46 A

482.46 A

482,46 A0199

251.72 A

75.0 kW

657.89 A

358.85 A

343.25 A

90.0 kW

789. 47 A

430.62 A

411,90 A

110,0 кВт

964.91 A

526.32 A

526,32 A

9999

132.0 kW

1157.89 A

631.58 A

604.12 A

160.0 kW

1403.51 A

765.55 A

732.27

200,0 кВт

1754,39 A

956,94 A

915.33 A

9159

250.0 kW

2192.98 A

1196.17 A

1144.16 A

315.0 kW

2763. 16 A

1507.18 A

1441.65 A

355,0 кВт

311140005

3508.77 A

1913.88 A

1830.66 A

500.0 kW

4385.96 A

2392.34 A

2288.33 A

560,0 кВт

4912.28 A

2679.43 A

2562.93 A

630,0.02009

630,0.05

630,05

630,05

630,05

.

5526.32 A

3014.35 A

2883.30 A

710.0 kW

6228.07 A

3397.13 A

3249.43 A

800.0 kW

7017. 54 A

3827.75 A

3661.33 A

900.0 kW

7894.74 A

4306.22 A

4118.99 A

1000.0 kW

8771.93 A

4784.69 A

4576.66 A

Generator current ratings based on мощность в киловаттах при 120 и 240 В однофазного переменного тока с коэффициентом мощности 0,8

9

999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999теля

25 25059

25 2505

99999. 9

25 2501

9.9

25 25 2505

.9.9

2,604.2 A

Мощность

Ток при 120В

Current at 240V

1 kW

10.417 A

5.208 A

2 kW

20.833 A

10.417 A

3 кВт

31.25 A

15.625 A

4 KW

41,667 A 9000

41,667 9000

. 0005

5 kW

52.083 A

26.042 A

6 kW

62.5 A

31.25 A

7 kW

72.917 A

36.458 A

8 kW

83.333 A

41.667 A

9 kW

93.75 A

46.875 A

10 kW

104.17 A

52.083 A

15 kW

156.25 A

78.125 A

20 kW

208.33 A

104.17 A

25 kW

260.42 A

130.21 A

30 kW

312. 5 A

156.25 A

35 kW

364.58 A

182.29 A

40 kW

416.67 A

208.33 A

45 kW

468.75 A

234.38 A

50 kW

520.83 A

260.42 A

55 kW

572.92 A

286.46 A

60 kW

625 A

312.5 A

65 kW

677.08 A

338.54 A

70 kW

729.17 A

364.58 A

75 kW

781.25 A

390.63 A

80 kW

833. 33 A

416.67 A

85 kW

885.42 A

442.71 A

90 kW

937.5 A

468.75 A

95 kW

989.58 A

494.79 A

100 kW

1,041.7 A

520.83 A

125 kW

1,302.1 A

651.04 A

150 kW

1,562.5 A

781.25 A

175 kW

1,822.9 A

911.46 A

200 kW

2,083.3 A

1 041,7 A

225 KWH

2,343,8 A

1,171,9 A

019999999.9

1,302.1 A

275 kW

2,864.6 A

1,432.3 A

300 kW

3,125 A

1,562.5 A

325 kW

3,385.4 A

1,692.7 A

350 kW

3,645.8 A

1,822.9 A

375 kW

3,906.3 A

1,953.1 A

400 kW

4,166.7 A

2,083.3 A

425 kW

4,427.1 A

2,213.5 A

450 kW

4,687. 5 A

2,343.8 A

475 kW

4,947.9 A

2,474 A

500 kW

5,208.3 A

2,604.2 A

525 kW

5,468.8 A

2,734.4 A

550 kW

5,729.2 A

2,864.6 A

575 kW

5,989.6 A

2,994.8 A

600 kW

6,250 A

3,125 A

625 kW

6,510.4 A

3,255.2 A

650 kW

6,770.8 A

3,385.4 A

675 kW

7,031.3 A

3,515. 6 A

700 kW

7,291.7 A

3,645.8 A

725 kW

7,552.1 A

3,776 A

750 kW

7,812.5 A

3,906.3 A

775 kW

8,072.9 A

4,036.5 A

800 kW

8,333.3 A

4,166.7 A

825 kW

8,593.8 A

4,296.9 A

850 kW

8,854.2 A

4,427.1 A

875 kW

9,114.6 A

4,557.3 A

900 kW

9,375 A

4,687.5 A

925 kW

9,635. 4 A

4,817.7 A

950 kW

9,895.8 A

4,947.9 A

975 kW

10,156 A

5,078.1 A

1000 kW

10,417 A

5,208.3 A

Three Phase AC Kilowatts to Amps (kW to Amps).

Трехфазные киловатты в амперах (кВт в амперах) при коэффициенте мощности 0,95.

AMPS AT 415VAC

9019

КИЛОВАТТ

АМП ПРИ 208 В

АМП ПРИ 280 В

AMPS AT 440VAC

AMPS AT 690VAC

1.0 kW

2.76 A

2.17 A

1.46 A

1.38 A

0.88 A

1. 1 kW

3.04 A

2.39 A

1.61 A

1.52 A

0.97 A

1.5 kW

4.14 A

3.26 A

2.20 A

2.07 A

1.32 A

2.0 kW

5.53 A

4.34 A

2.93 A

2.76 A

1.76 A

2.2 kW

6.08 A

4.78 A

3.22 A

3.04 A

1.94 A

3.0 kW

8.29 A

6.51 A

4.39 A

4.14 A

2.64 A

4.0 kW

11.05 A

8. 68 A

5.86 A

5.53 A

3.52 A

5.5 kW

15.19 A

11.94 A

8.05 A

7.60 A

4.84 A

7.5 kW

20.72 A

16.28 A

10.98 A

10.36 A

6.61 A

11.0 kW

30.39 A

23.88 A

16.11 A

15.19 A

9.69 A

15.0 kW

41.44 A

32.56 A

21.97 A

20.72 A

13.21 A

18.5 kW

51.11 A

40.16 A

27. 09 A

25.55 A

16.29 A

22.0 kW

60.78 A

47.75 A

32.22 A

30.39 A

19.38 A

30.0 kW

82.88 A

65.12 A

43.93 A

41.44 A

26.42 A

37.0 kW

102.21 A

80.31 A

54.19 A

51.11 A

32.59 A

45.0 kW

124.31 A

97.67 A

65.90 A

62.16 A

39.64 A

55.0 kW

151.94 A

119.38 A

80.55 A

75. 97 A

48.44 A

75.0 kW

207.19 A

162.79 A

109.84 A

103.59 A

66.06 A

90.0 kW

248.63 A

195.35 A

131.80 A

124.31 A

79.27 A

110.0 kW

303.88 A

238.76 A

161.09 A

151.94 A

96.89 A

132.0 kW

364.65 A

286.51 A

193.31 A

182.33 A

116.27 A

160.0 kW

442.00 A

347.29 A

234.32 A

221. 00 A

140.93.

.00

140.93 A9000.00

140.93.9000 9000

1403.9000 9000.00

 9000 2103.

.00

 9000 2103.

200.0 kW

552.50 A

434.11 A

292.89 A

276.25 A

176.16 A

250.0 kW

690.63 A

542.64 A

366.12 A

345.32 A

220.20 A

315.0 kW

870.19 A

683.72 A

461.31 A

435.10 A

277.45 A

355.0 kW

980.70 A

770.55 A

519.89 A

490,35 A

312.69 A

400,0 KW

400. 0

1101501100100009

    09009
      0900
        0
          0
            0
              0
                0
                  0
                    0900
                  • 9
                      09009.

                      0200
.0002 868.22 A

585.79 A

552.50 A

352.32 A

500.0 kW

1381.26 A

1085.28 A

732.23 A

690.63 A

440.40 A

560.0 kW

1547.01 A

1215.51 A

820.10 A

773.51 A

493.25 A

630.0 kW

1740.39 A

1367.45 A

922.62 A

870.19 A

554.91 A

710.0 kW

1961.39 A

1541.09 A

1039. 77 A

980.70 A

625.37 A

800.0 kW

2210.02 A

1736.44 A

1171.58 A

1105.01 A

704.64 A

900,0 кВт

2486.27 A

1953.50 A

1318,02 A

1243.14 A

999992 792.727272 792.727272 792.72 792.72 792.72 792.72 792.72 792.72 792.72 792.72 792.72 792.7272 792.7272 792.72 792.7272 7999

1243.14 A

1000.0 kW

2762.52 A

2170.55 A

1464.47 A

1381.26 A

880.80 A

Frequently Asked Questions

How перевести кВт в ампер?

Мы можем использовать базовую формулу мощности для преобразования киловатт в ампер: I = P / V, где I — ток, P — мощность, а V — напряжение. Мощность 1 кВт означает 1000 Вт.

Какой усилитель 3кВт?

3 кВт чуть больше 13 ампер 3000/230 = 13,04 ампер, и, учитывая, что цепь представляет собой радиальное питание с 16-амперным выключателем, на котором больше ничего нет, блок FCU бесполезен и не нужен. Кроме того, добавление нагревателей мощностью 3 кВт на кольцо, вероятно, приведет к его перегрузке.

Что такое 3000 ватт в амперах?

Если у нас есть 3000  Ватт, это означает, что у нас есть 25  Ампер , если мы используем 120 В.

Перевести кВт в ампер, калькулятор

Основные факты







Преобразование тока (I), когда напряжение (V) различно. Истинная мощность (P

кВт ) фиксированная (10 кВт). Отдельная фаза. Коэффициент мощности (PF) равен 0,8.
0 0
200 В 62,5 А
210 В 59,52 А
220 В
230 V 54.35 A
240 V 52.08 A
250 V 50 A
260 V 48.08 A
270 V 46.3 A
280 V 44.64 A
290 V 43.1 A
300 V 41.67 A
310 V 40.32 A
320 V 39.06 A
330 V 37.88 A
340 V 36.76 A
350 V 35.71 A
360 V 34.72 A
370 V 33. 78 A
380 V 32.89 A
390 V 32.05 A
400 V 31.25 A
410 V 30.49 A
420 V 29.76 A
430 V 29.07 A
440 V 28.41 A
450 V 27.78 A
460 V 27.17 A
470 V 26.6 A
480 V 26.04 A
490 V 25.51 A
500 V 25 A
510 V 24.51 A
520 V 24.04 A
530 V 23.58 A
540 V 23.15 A
550 V 22. 73 A
560 V 22.32 A
570 V 21.93 A
580 V 21.55 A
590 V 21.19 A
600 V 20.83 A
610 V 20.49 A
620 V 20.16 A
630 V 19.84 A
640 V 19.53 A
650 В 19.23 A
660 V 18.94 A
670 V 18.66 A
680 V 18.38 A
690 V 18.12 A
700 V 17.86 A
710 V 17.61 A
720 V 17.36 A
730 V 17. 12 A
740 V 16.89 A
750 V 16.67 A
760 V 16.45 A
770 V 16.23 A
780 V 16.03 A
790 В 15,82 А
800 В 15,63 А
810 В 15,43 А
820 V 15.24 A
830 V 15.06 A
840 V 14.88 A
850 V 14.71 A
860 V 14.53 A
870 V 14.37 A
880 V 14.2 A
890 V 14.04 A
900 V 13.89 A
910 V 13. 74 A
920 V 13.59 A
930 V 13.44 A
940 V 13.3 A
950 V 13.16 A
960 V 13.02 A
970 V 12.89 A
980 V 12.76 A
990 V 12,63 А

Преобразование тока (I), когда реальная мощность (P

кВт ) различна. Напряжение (В) фиксированное (380 В). Отдельная фаза. Коэффициент мощности (PF) равен 0,8.
1 kW 3.289 A
2 kW 6.579 A
3 kW 9.868 A
4 kW 13.16 A
5 kW 16.45 A
6 kW 19. 74 A
7 kW 23.03 A
8 kW 26.32 A
9 kW 29.61 A
10 kW 32,89 A
11 KWH 36.18 A
12 KW 39,47 A
13 KW99999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999r9н.14 kW 46.05 A
15 kW 49.34 A
16 kW 52.63 A
17 kW 55.92 A
18 kW 59.21 A
19 кВт 62,5 А
20 кВт 65,79 А
21 кВт 69,08 А
22 кВт 72.37 A
23 kW 75. 66 A
24 kW 78.95 A
25 kW 82.24 A
26 kW 85.53 A
27 kW 88.82 A
28 kW 92.11 A
29 kW 95.39 A
30 kW 98.68 A
31 kW 102 A
32 kW 105.3 A
33 kW 108.6 A
34 kW 111.8 A
35 kW 115.1 A
36 kW 118.4 A
37 kW 121.7 A
38 kW 125 A
39 kW 128.3 A
40 кВт 131,6 А
41 kW 134. 9 A
42 kW 138.2 A
43 kW 141.4 A
44 kW 144.7 A
45 kW 148 A
46 кВт 151,3 А
47 кВт 154,6 А
48 kW 157.9 A
49 kW 161.2 A
50 kW 164.5 A
51 kW 167.8 A
52 kW 171.1 A
53 kW 174.3 A
54 kW 177.6 A
55 kW 180.9 A
56 kW 184.2 A
57 kW 187.5 A
58 kW 190.8 A
59 kW 194.1 A
60 kW 197.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
