Как устранить ошибку 117 в газовом котле Ariston (Аристон)

В таблице неисправностей на отопительные агрегаты итальянской торговой марки множество кодов с признаками неполадок и способами устранения. Но информация скудная и рассчитана в основном на специалиста. Ошибка котла Аристон 117 описывается кратко, заводская рекомендация по решению проблемы не всегда приводит к положительному результату. Разберемся, что делать пользователю в данной ситуации без привлечения мастера сервисной службы.

Расшифровка

Ошибки Аристон, начинающиеся с цифры 1, относятся к контуру отопления. Неисправность под кодом 117 связана с недостаточной циркуляцией теплоносителя. Сложность в том, что проблема вызывается несколькими факторами, а в инструкциях на котлы Аристон серий Glas и Egis о ней свидетельствуют еще и ошибки 103–107.

Код 117 указывает на неполадку насоса. В котлах Аристон серии Uno в контуре отопления отсутствует реле протока (оно входит в комплектацию моделей FF – с закрытой камерой – выпущенных после 2009 года). Циркуляция жидкости контролируется температурными датчиками, установленными на входе (NTC1) и выходе (NTC2) первичного теплообменника. Ошибка 117 появляется при нарушении одного из трех условий:

разница между t₁и t₂ увеличивается за 12 сек не менее чем на 2 ⁰С;
за то же время она не должна превысить значения 5;
скорость возрастания ∆t не более 10 ⁰С/сек.

Для каждого из факторов предусмотрена своя ошибка. В этом причина, что даже мастера не всегда в состоянии поставить котлу Аристон точный «диагноз». А если учесть, что на тематических форумах рекомендации разные, рядовому пользователю трудно сориентироваться. Как поступить?

Шаг 1

Перезапустить котел (кнопкой Reset). В инструкции на Аристон именно об этом и сказано. Через 8 сек ошибка 117 должна исчезнуть (после выхода насоса на режим).

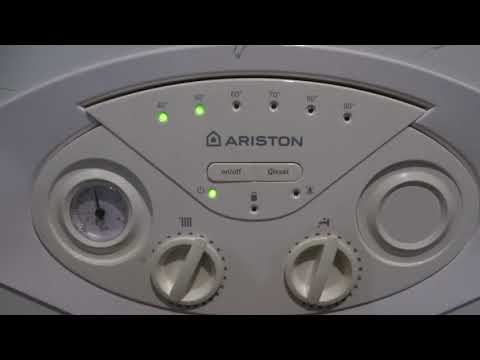

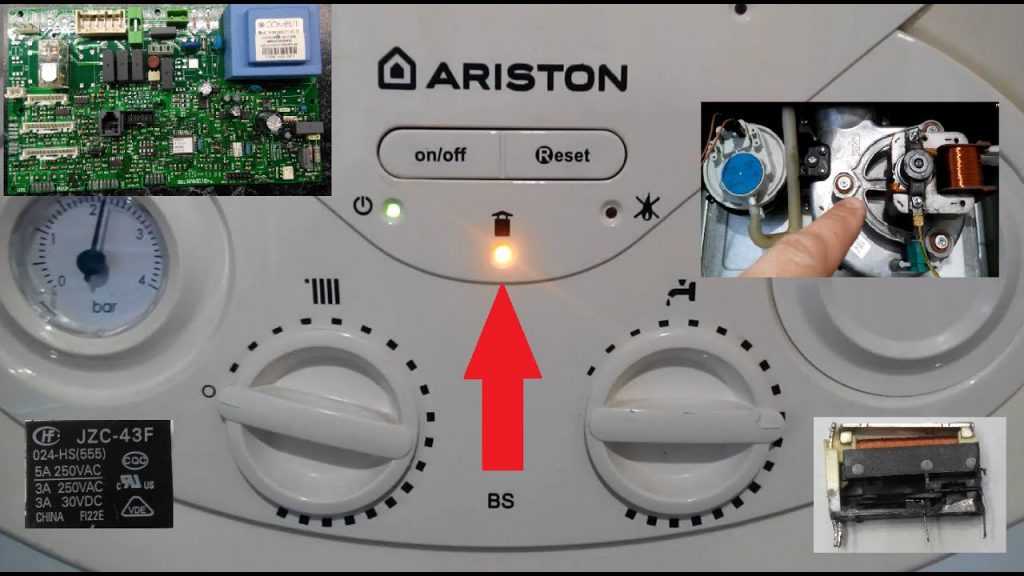

Отображение ошибки 117 на дисплее газового котла Аристон

Шаг 2

Проверить датчики температуры ОВ. Редко выходят из строя, и об этом свидетельствуют коды 110, 112. Вероятная причина ошибки 117 котла Аристон – дефект сигнальных цепей: обрыв, замыкание, ненадежное соединение. Датчики NTC системы отопления – контактного типа. Если отсутствует термопаста в месте примыкания корпуса к патрубку теплообменника, чувствительный элемент не среагирует.

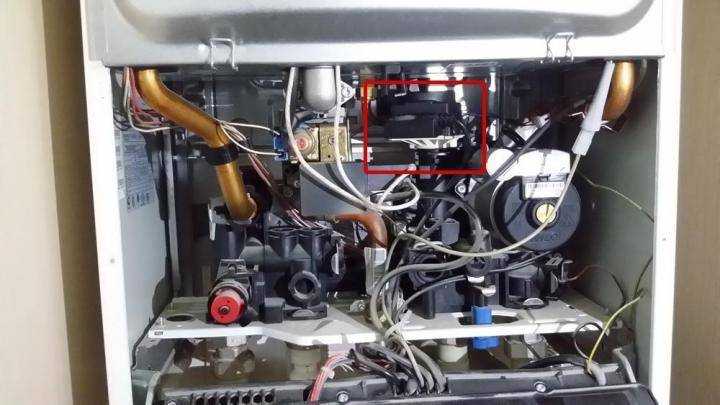

Датчик температуры газового котла АристонМесто расположения датчика температуры NTC в котле Аристон

Проверка NTC контура ОВ котла Аристон делается мультиметром (режим измерения сопротивления или «прозвонки»). Контакты датчика нормально замкнутые, и при значении R, отличном от табличного (с учетом погрешности), прибор считается неисправным.

ТЕМПЕРАТУРА (°C)		СОПРОТИВЛЕНИЕ (кОм)
0		27
10		17
20		12
30		8
40		5
50		4
60		3
70		2
80		1,5

ВАЖНО! Для контактных датчиков запрещается применять токопроводящую смазку, поскольку при этом
изменяется значение сопротивления.

Шаг 3

Тестирование насоса. Его работой управляют отмеченные выше датчики NTC. Если к ним нет претензий, то снижение скорости циркуляции и ошибка 117 связаны с некорректным функционированием помпы. Проверить ее механическую схему несложно.

Что делать

Подставить ванночку под торцевую часть насоса.
Открутить заглушку на ней.
Вставить плоскую отвертку в шлиц вала и провернуть. Если он заклинил, это сразу почувствуется. Трудность вращения ротора связана с отложениями на его оси, крыльчатке. Последнюю достаточно снять, промыть, и ошибка 117 котла Аристон исчезнет. Иные дефекты (разрушение подшипника, искривление вала) устранять нецелесообразно – проще установить новый насос.

По опыту разбирательства с ошибкой 117 Аристон ее причина – в утрате емкости конденсатором помпы. Это приводит к тому, что насос не выходит на рабочий режим (не набирает расчетные обороты), отсюда и снижение скорости циркуляции теплоносителя. Заменой «C» проблема решается.

Иные причины ошибки

Фильтр контура отопления. Установлен на входе в котел Аристон, в нижней части. При несоблюдении периодичности обслуживания, загрязнении наносами из системы ошибка 117 гарантирована.

Фильтр контура отопления котла Аристон

Теплообменник. Забитая полость препятствует свободной циркуляции жидкости. После промывки прибора ошибка 117 устраняется.

Методика обслуживания

Демонтаж теплообменника. Предварительно вода из котла Аристон сливается, вентилями на входе перекрываются магистрали.
Механическая чистка поверхностей. Патрубки, ребра на корпусе теплообменника освобождаются от грязи, отложений.
Приготовление раствора. В продаже есть несколько специальных препаратов для удаления накипи, грязи из полостей теплообменников котлов. Но агрессивный состав несложно приготовить и самостоятельно. Рецепт: 5 ч.л. лимонной кислоты на литр воды. Для быстрого растворения крупиц ее нужно подогреть.
Заполнение прибора агрессивной жидкостью. Заливка производится постепенно, до появления струйки в выходном патрубке.
Выдержка по времени. Не менее суток. Теплообменник желательно поместить там, где он не будет остывать – повышенная температура жидкости и корпуса прибора способствует размягчению отложений.
Промывка. Чистой водой, под напором, до полного удаления из полости мельчайших фракций.

При сильном загрязнении теплообменника (жесткая вода, недостаточная подготовка жидкости) процедура повторяется.

Трехходовой клапан. С помощью заслонки, управляемой шаговым двигателем, поток жидкости перенаправляет из контура ГВС в ОВ. На практике дефект выражается в повреждении возвратной пружины: замедляется циркуляция, высвечивается ошибка 117. Деталь в розницу не продается – при такой неисправности меняется узел (клапан). Методика простая: снимается зажим, отсоединяется кабель. Сливать теплоноситель не обязательно.

Электронная плата. В котлах Аристон она редко становится причиной ошибки 117. Формирует ее на основе сравнения сигналов с датчиков NTC, но если тестирование отопительного агрегата не выявило неисправность, проблема решается заменой модуля. С учетом его стоимости лучше обратиться к профессионалу – только он способен определить целесообразность такого шага.

Полезные советы эксперта

Ремонтные организации практикуют оказание услуг по проведению регламентных работ отопительного оборудования. Заключив договор на ТО сроком на год или более, пользователь получает гарантированную техническую поддержку профессионалов. Личное знакомство с сервисным мастером дает возможность обратиться к нему напрямую в любое время. Практика показывает, что связавшись с ним по телефону, можно самому устранить проблему, связанную с отказом оборудования по сигналу ошибки.

При заключении договора нужно уточнять, как взаимодействует сервисная организация с производителем котлов этой марки. Просто мастерская по ремонту бытовой техники не подходит. Следует выбирать исполнителя, аттестованного компанией Аристон. У него по определению имеются фирменные инструкции, схемы, методические указания, подготовленный персонал и отсутствуют проблемы с запасными частями. Немаловажно, что детали в счете будут по заводским ценам.

Понравилась статья? Репост будут лучшей благодарностью.

Ошибки котла Аристон – всё, что нужно знать

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для всех котлов Аристон (Ariston), в том числе для моделей EGIS, CLASS, BS II, а также для газовых колонок FAST EVO, Marco Polo. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Отопительный контур

Табло показывает ошибку? Возможно, проблема кроется в неисправности контура отопления. Пробегитесь глазами по списку ниже, найдите код ошибки и наладьте работу системы.

Код ошибки 101 — Перегрев первичного теплообменника

Сработал/неисправность термостата перегрева или температура датчика NTC выше 102C:

Проверить / провести регулировку максимального давления газового клапана.
Прочистить / провести замену фильтра контура отопления.
Накипь в теплообменнике. Мойка / замена теплообменника.
Проверить на повреждение циркуляционный насос.

Код ошибки 102 — Ошибка датчика давления жидкости

Короткое замыкание или обрыв в электроцепи датчика давления теплоносителя.

Код ошибки 103 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи более 7 C/сек (при повторе три раза):

Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Аристон.
Чистка, либо замена фильтра контура отопления.
Проверить на повреждение циркуляционный насос.

Код ошибки 104 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи или возврата более 20 C/сек:

Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Ariston.
Чистка, либо замена фильтра отопительный контур.
Проверить на повреждение циркуляционный насос.

Код ошибки 105 — Циркуляция или наличие воды

Температура подачи – температура возврата больше 55C (три раза).

Код ошибки 106 — Циркуляция или наличие воды

Температура возврата больше температуры подачи +10°C (при повторении 3 раза).

Код ошибки 107 — Циркуляция или наличие воды

Температура возврата больше температуры подачи +30°C.

Код ошибки 108 — Низкое давление в контуре отопления

Рекомендуется подпитка:

Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла.
Проверьте проводку, идущую к реле давления. Проверить, либо провести замену реле давления.
Проверить отопительный контур и котел на герметичность.
Чистка, либо замена фильтра отопительный контур.
Проверить на повреждение циркуляционный насос.

Код ошибки 109 — Тест на «достоверность» не пройден

Температура возвратной магистрали в период запуска котла Аристон больше температуры в магистрали подачи системы отопления на 5 С.
Убедитесь, у датчиков NTC 1 и NTC 2 есть контакт с патрубками отопления.
Проверить давление теплоносителя в отопительном контуре.
Проверьте проводку, идущую к реле давления. Провести замену реле давления.

Код ошибки 110 — Датчик в линии подачи отопления (NTC 1) разомкнут или короткое замыкание

Проверить контакты датчика температуры NTC 1.
Произвести замену датчика температуры NTC 1.

Код ошибки 111 — для котлов Аристон с функцией «Полуавтоматическая подпитка». Проблема в давлении / теплоносителе.

Пониженное давление, либо отсутствие теплоносителя (Р больше Р мин.).

Код ошибки 112 — Датчик в линии возврата отопления (NTC2) разомкнут короткое замыкание

Проверить контакты датчика температуры NTC 2.
Произвести замену датчика температуры NTC 2.

Код ошибки 114 — Ошибка датчика уличной температуры

Короткое замыкание или обрыв в электрической цепи датчика уличной температуры.

Код ошибки 116 — Ошибка предохранительного термостата

Включился предохранительный термостат низкотемпературной системы внутрипольного отопления.

Контур горячего водоснабжения (ГВС)

С контуром отопления всё в порядке, а в списке выше нет показываемого на табло кода неисправности? Тогда вполне возможно, проблема в контуре ГВС.

Код ошибки 201 — Ошибка датчика температур ГВС

Короткое замыкание или обрыв в электрической цепи температурного датчика ГВС (NTCs).

Код ошибки 202 — Ошибка нижнего датчика температур бойлера (система солнечного теплоснабжения).

Короткое замыкание или обрыв в электрической цепи нижнего температурного датчика бойлера.

Код ошибки 203 — Ошибка датчика температур бойлера (для котлов с бойлером)

Короткое замыкание или обрыв в электрической цепи температурного датчика бойлера (для котлов с бойлером).

Код ошибки 204 — Ошибка датчика температур солнечного коллектора

Короткое замыкание или обрыв в электрической цепи температурного датчика солнечного коллектора.

Код ошибки 205 — Датчик на входе ГВС (солнечный)

Цепь разомкнута или короткое замыкание.

Код ошибки 207 — Ошибка греющего контура солнечного коллектора

Перегрев в греющем контуре солнечного коллектора (система солнечного теплоснабжения).

Код ошибки 208 — Ошибка функции антизамерзания

Низкая температура в контуре солнечного коллектора (защита от замерзания).

Код ошибки 209 — Перегрев воды

Перегрев санитарной воды в бойлере.

Электронная плата котлов Аристон

Если с контурами отопления и водоснабжения всё в порядке, то не исключена ошибка электронной платы дисплея котла Аристон.

Код ошибки 301 — Ошибка программы платы дисплея

Отсутствует контакт между основной платой и платой дисплея.
Проверить корректность установки EEPROM ключа на основной плате.
Проверить контакты. Если нужно, произвести замену плату дисплея.

Код ошибки 302 — Ошибка связи между основной платой и платой дисплея

Отсутствует контакт между основной платой и платой дисплея.
Проверить контакты. Если нужно, произвести замену плату дисплея.

Код ошибки 303 — Неисправность основной платы

Плохой контакт между основной платой и платой управления.
Проверьте исправность основной платы.

Код ошибки 304 — В течение 15 минут выполнено более 5 операций сброса

Выключите и запустите котел кнопкой ВКЛ. /ВЫКЛ.

Код ошибки 305, 306, 307 — Ошибка работы ЭПУ

Внутренняя ошибка работы ЭПУ.

Ошибки — Розжиг и контроль пламени

Возможно, проблема именно в пламени, самом розжиге и контроле. Вот ошибки, указывающие на эту неисправность.

Код ошибки 501 — Ошибка: Не найдено пламя в момент розжига

Газ отсутствует.
Нет контакта, либо не используется заземление. Напряжение между нейтралью и «землей» более 10 V переменного тока.
Неисправность электрода ионизации. Проверить электроконтакт и целостность цепи от электрода ионизации к основной плате.

Проверить, либо провести регулировку мощности плавного розжига.
Проверить на неисправность основную плату.

Код ошибки 502 — Пламя обнаружено при закрытом газовом клапане

Проверить, либо провести замену электрода ионизации.
На электрод ионизации попала влага. Просушить и обеспечить защиту котла от влаги водяного пара.
Проверить, либо провести замену газового клапана.
Проверить характеристики электропитания и присутствие контура заземления.
Проверьте на повреждение основную плату.

Код ошибки 5P1 — Ошибка розжига горелки

Не удалось разжечь горелку с первой попытки:

Проверить электрод ионизации и его эл.цепь.
Проверить давление газа при наименьшей и наибольшей мощности.
Проверить регулировку плавного розжига и (если требуется) прибавить ее.

Проверить систему приточного воздуха для горения/отвода продуктов сгорания.

Код ошибки 5Р2 — Ошибка повторного розжига

Вторая попытка розжига прошла неудачно.

Код ошибки 5P3 — Не удалось разжечь горелку со второй попытки

Проверить систему отвода продуктов сгорания.
Проверить давление газа при наименьшей и наибольшей мощности.

Подача воздуха/ Удаление дыма

Если нарушена воздушная подача либо затруднен вывод дымовых газов, то это также может стать причиной появления на табло котла Аристон кода ошибки.

Код ошибки 601 — Ошибка датчика тяги (только в моделях с открытой камерой)

Срабатывание датчика тяги.

Код ошибки 602 — Ошибка термостата контроля удаления дыма (только в котлах с открытой камерой сгорания тип VMC)

Сработал термостат контроля удаления дыма.

Код ошибки 604 — Ошибка вентилятора / неисправность датчика Холла

Работа вентилятора с малой скоростью (менее 1775 об/мин — 100 об/мин) или неисправность датчика Холла.

Код ошибки 607 — Ошибка пневмореле

Пневмореле включено до старта вентилятора.

Код ошибки 6Р1 — Ошибка пневмореле

Задержка срабатывания пневмореле.

Температурные зоны

Требуется следить и за температурными зонами. Если табло показывает ошибки с кодами 701-707, то это наверняка перегрев или неисправность датчика температур на одном из контуров.

Код ошибки 701 — Ошибка датчика температур на подаче (зона 2)

Короткое замыкание или обрыв в электрической цепи температурного датчика подающей линии (зона 2).

Код ошибки 702 — Ошибка датчика температур на обратке (зона 2)

КЗ или обрыв в электрической цепи температурного датчика обратной линии (зона 2).

Код ошибки 703 — Ошибка датчика температур на подаче (зона 3)

КЗ или разомкнут температурный датчик подающей линии (зона 3).

Код ошибки 704 — Ошибка датчика температур на обратке (зона 3)

КЗ или разомкнут температурный датчик обратной линии (зоны 3).

Код ошибки 705 — Ошибка датчика температур гидрострелки

Короткое замыкание или обрыв в электрической цепи температурного датчика гидрострелки.

Код ошибки 706 — Ошибка с перегревом в зоне 2

Перегрев в температурной зоне 2.

Код ошибки 707 — Ошибка с перегревом в зоне 3

Перегрев в температурной зоне 3.

Коды ошибок газовых колонок Ariston Marco Polo

Данный список собрал коды неисправностей конкретно для газовых колонок Ariston Marco Polo.

Код ошибки E1 — Ошибка розжига

Розжиг не произошёл.

Код ошибки E2 — Ошибка пламени

Срыв пламени / блокировка дымовой трубы.

Код ошибки E3 — Ошибка теплоносителя

Перегрев воды / нагрев без воды.

Код ошибки E4 — Ошибка температурного датчика

Выход из строя датчика температуры.

Код ошибки E5 — Скорое отключение

Отключение через 30 мин.

Код ошибки E6 — Ошибка пламени

Пламя отсутствует.

Код ошибки E7 — Ошибка вентилятора

Выход из строя вентилятора, скорость вращения вне допустимого диапазона.

Код ошибки E8 — Ошибка связи

Сбой связи.

Код ошибки E9 — Ошибка основной платы

Неисправна основная плата.

Коды ошибок газовых колонок Arison FAST EVO

Список возможных неисправностей конкретно для колонки от газа Аристон FAST EVO не большой.

Ошибка — 1 вспышка. Неверная установка микровыключателей

Неправильно установлены микровыключатели. Решение: правильно установите микровыключатели.

Ошибка — 2 вспышки. Неисправность температурного датчика ГВС

Неисправен датчик температуры горячего водоснабжения. Решение:

Проверьте кабель датчика.
Проверьте давление воды (слишком низкое).

Ошибка — 3 вспышки. Отсутствие пламени

Нет пламени при розжиге. Решение: проверьте газовый кран.

Коды ошибок газовых настенных котлов Ariston BS II

На панели котла BSII в случае Аварийной блокировки или Аварийного отключения
загорается соответствующая комбинация индикаторов.

Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 90

Блокировка из-за перегрева.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 40 и 50

Оповещение на недостаточные водой под давлением.

Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 40 и 50

Блокировка из-за недостаточного давления воды.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 60 и 70

Короткое замыкание или обрыв цепи датчика температуры в подающей линии контура отопления.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 70 и 80

Короткое замыкание или обрыв цепи датчика температуры в обратной линии контура отопления.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 70

Сбой связи между схемой колонки и схемой интерфейса пользователя.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 80

Сбой ЭСППЗУ.

Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 80

Неисправность электронной схемы.

Ошибка — не мигает красный СИД блокировки работы колонки

Блокировка из-за отсутствия автоматического зажигания горелки.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 50, 60, 70

Обнаружено пламя при закрытом газовом клапане.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 60, 70, 80

Отрыв пламени.

Ошибка — не мигает желтый СИД аномалий в системе дымоудаления

Сбой реле давления дыма.

Ошибки газового котла “ariston”: расшифровка кодов неисправностей и руководство по ремонту

Особенности котлов Аристон

Газовые котлы Аристон наиболее востребованы на рынке, благодаря своей репутации, проверенной временем.

Они отличаются компактными размерами, удобной системой подключения и обслуживания, надежностью эксплуатации, разнообразием моделей.

Компания выпускает одноконтурные и двухконтурные агрегаты, настенные и напольные, с открытой (требуется дымоход) и закрытой камерой сгорания (удаление продуктов сгорания через коаксиальную трубу).

Приборы Аристон оборудуются усовершенствованной конструкцией теплообменника, позволяющей сократить расход газа, защитной автоматикой, благодаря которой увеличивается эксплуатационный срок, точными настройками. При перебоях подачи воды или газа происходит автоматическая блокировка, что исключает выход из строя прибора.

Наиболее частые коды ошибок и способы устранения неисправностей

Самыми востребованными среди котлов Аристон являются настенные модели на 24 кВт. В процессе работы газ котла Аристон могут возникать сбои и неисправности, как и у любой другой техники. Список кодов ошибок дается в инструкции в виде таблицы.

Некоторые из них являются сбоем в работе автоматики (вызывают защитное отключение аппарата) и устраняются нажатием на «Сброс», а некоторые сигнализируют о неисправностях и помехах в работе котла и требуют вмешательства (блокируют работу системы).

Все коды разделяются на шесть групп по количеству узлов котла. Первое значение обозначает узел, в котором произошел сбой, остальные -код ошибки.Но следует учесть, что если защитная ошибка повторяется часто, это говорит о неисправности.

Наиболее частые из из них:

ошибка sp 3 (5p3) — относится к проблемам с розжигом и означает отрыв пламени. Cлучается на моделях Ariston Clas Evo,говорит о неполадках в газовом блоке. Проверка и регулировка газового клапана может решить проблему, но в некоторых случаях причина кроется в неправильной сборке коаксиальной трубы на приборах с закрытой камерой сгорания;

Панель управления котла Ariston Clas Evo

ошибка 501 — отсутствие розжига.

Проверьте, не перекрыт ли газовый вентиль, если подача есть, следует обратить внимание на электрод ионизации, он может намокнуть, просушите его феном. Посмотрите, не отогнулся ли он, расстояние от электрода до гребенки должно быть 8мм с допуском в 1мм, качественное ли соединение электрода с платой;

ошибка 607 — залипание контактов реле управления вентилятором, поможет замена реле, а иногда и всего электронного блока управления.

101

Ошибка 101 обозначает перегрев, произошло срабатывание датчика, после остывания котел запускается.

Причиной может быть скопление накипи в теплообменнике, вследствие чего уменьшается проток и увеличивается температура, либо перебои в работе циркуляционного насоса. Промойте теплообменник, отрегулируйте либо поменяйте насос.

Иногда причина может крыться в увеличенной подаче газа, прикрутите вентиль, если не помогает, нужно отрегулировать газовый клапан.

103,104,105,107

Ошибка 103, ошибка 104, ошибка 105, ошибка 107 возникают при нарушении циркуляции воды в контуре, ее отсутствии или низкого напора.

Это происходит, когда в системе скопился воздух, для удаления его в котлах Ariston Egis Plus 24 (Аристон Эгис Плюс 24) нажмите и удерживайте кнопку mode на 10 секунд. На котлах Аристон Матис и Аристон УНО удерживайте кнопку rezet не более 6секунд.

В течение 5 минут будет работать насос без розжига, удаляя воздух из системы. затем проверьте давление, норма 1-1,2 бара, при необходимости, увеличьте.

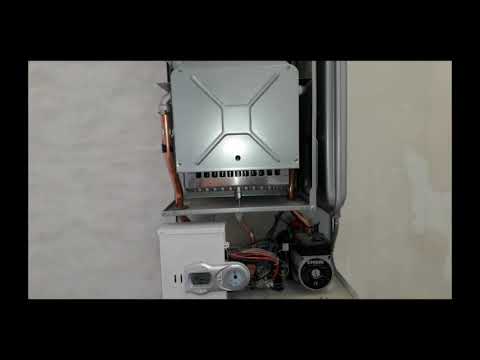

Котел Ariston Egis Plus 24

108

Ошибка 108 появляется при недостаточном давлении воды в отопительном контуре. Почему падает давление — причиной может быть утечка из радиаторов отопления, следует проверить места соединений в трубах.

В отопительный сезон заметить небольшую утечку будет нелегко, так как на горячих батареях небольшой подтек будет испаряться. Нужно отключить отопление и добавить давление до 2,5 Бар для определения места подтека.

Следующей причиной может быть подтекание труб теплообменника. Для устранения можно запаять теплообменник, если пайка невозможна, требуется его замена.

Может разгерметизироваться расширительный бак или пришла в негодность мембрана в расширительном баке — загерметизируйте бак или поменяйте мембрану.

Может протечь и сам бак — определить это можно, нажав на золотник в верхней части бака. Если при этом происходит выброс воды, меняйте бак. Как поднять давление — можно воспользоваться самодельным оригинальным устройством, состоящим из пластиковой бутылки, крана и золотника. На пластиковой бутылке, на крышке нарезать при помощи метчика резьбу, чтобы можно было закрепить на ней кран.

С обратной стороны просверлить отверстие для закрепления на нем золотника. Золотник заводим во внутрь бутылки и закрепляем. Заливаем в бутылку воду, закрываем кран и подключаем к нему через шланг систему отопления, к золотнику подключаем насос и, качая его, переливаем воду в систему отопления. Процедура перекачки воды в систему повторяем до нормализации давления, до 1,5 Атм.

109

Ошибка 109 появляется при избыточном давлении выше 3 Бар и считается одной из нечасто случающихся. Для устранения нужно сбросить давление, как это прописано в инструкции к прибору, при помощи крана Маевского. если это не помогает, скорее всего, причина кроется во вторичном теплообменнике.

Когда внутри теплообменника разрушается перегородка, это может быть свищ в ней, начинается смешение жидкостями. Вода из водопровода, которая имеет более высокое давление , начинает поступать в систему отопления, в результате чего повышается давление. Что делать, если это произошло -устранение свища или замена теплообменника поможет решить эту проблему.

117

Ошибка 117, согласно инструкции к агрегату Аристон BS 24 FF, означает недостаточную циркуляцию. Для устранения следует нажать кнопку сброса, в этом случае система проверит и отрегулирует разницу температур на входе и выходе в 3,5 градуса за 8 сек.

Кнопка сброса на котле Аристон — «reset»

201

При разрыве цепи или коротком замыкании датчика на подаче в контур горячего водоснабжения появляется ошибка 201. следует проверить контакты, возможно они окислились, или отошел провод, либо неисправен сам датчик и его придется менять.

302

Ошибка 302 появляется на дисплее при отсутствии цепи между платой управления и дисплеем. Причиной может быть нарушение контактов или их окисление, в этом случае следует соединить контакты или зачистить. Также может выйти из строя плата управления — требуется замена.

303

Ошибка 303 означает неисправность главной платы управления, решением проблемы может быть только ее замена.

304

Ошибка 304 также появляется в случае неисправности платы управления и появляется, если в течение 15 мин выполнено более 15 сбросов.

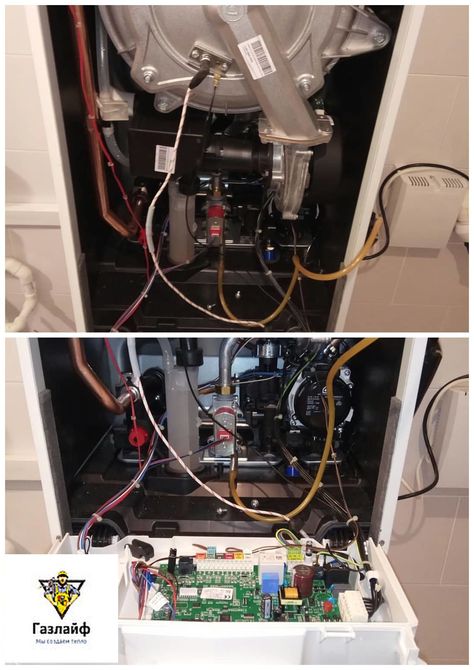

Плата котлов Аристон

307,308

Ошибка 307, ошибка 308 появляется также в случае неисправности платы управления, исправить ситуацию поможет нажатие на кнопку сброс.

501

Код 501 описан выше в разделе наиболее часто повторяющихся ошибок.

601

На моделях Ariston Egis Plus 24 (Аристон Эгис Плюс 24) CF, класс 24 FF и других, с открытой камерой сгорания, ошибка 601 означает отсутствие тяги. Датчик блокирует работу колонки в случае помех в системе дымоудаления.

Эта блокировка временная, через 12 мин система перейдет в рабочий режим, если причина будет устранена, в противном случае повторится вновь. Для устранения очистите дымоход, если дымоход свободен, проверьте исправность датчика тяги.

604

Ошибка 604 возникает при низкой частоте вращения вентилятора или неисправности датчика Холла. Следует проверить вентилятор и датчик, если обнаружили поломку, требуется замена.

Датчик Холла

607

Описание причины возникновения и способ устранения описан выше, в наиболее часто повторяющихся ошибках.

a01

Ошибка а01 блокирует работу котла из-за сбоя автоматического розжига. Может возникать при низком нестабильном напряжении в сети, установите стабилизатор. Может влиять и полярность, в некоторых случаях проблему можно устранить, поменяв полярность в розетке, переверните вилку, поменяв фазу на ноль.

Кроме этого, возможны проблемы с датчиком ионизации пламени.проверьте, не засорен ли он, не загнут, возможно, поломался или окислился провод, соединяющий датчик с платой. Припаяйте или зачистите провод.

e34

Ошибка е34 означает сбой в работе пневмореле при работающем вентиляторе. Что делать -проверьте реле и при необходимости замените его.

e108

Ошибка е108 означает падение давления в контуре отопления. Причина и решение проблемы описаны выше в описании кода 108.

sp2

Ошибка sp2 (5р2) означает ,что вторая попытка розжига неудачна.

Если котел не запускается, причин может быть несколько — возможна проблема в датчике ионизации, пониженном давлении газа, недостаточном притоке воздуха, удалении продуктов сгорания.

Проверьте работоспособность датчика, возможно закрыт или недостаточно открыт газовый кран, откройте форточку и дверь, проверьте не засорен ли дымоотвод.

Электрод ионизации

sp3 (5p3)

Данный код неисправности описан в часто повторяющихся ошибках.

1p1,1p2 (ip2)

Ошибка 1p1, 1p2 (ip2) появляется в случае плохой циркуляции воды или ее отсутствии. Причины и решение проблемы аналогичны коду 108 и описаны выше.

6p1

Ошибка 6p1 появляется при возникновении проблем с подачей воздуха и дымоудаления, происходит задержка срабатывания реле. для устранения проблемы проверьте, достаточно ли воздуха поступает в помещение, где установлен котел, не засорен ли дымоход, не залипли ли контакты реле.

6p2

Ошибка 6p2 также возникает при проблемах с дымоудаление и поступлением воздуха, при этом происходит размыкание контактов реле давления продуктов сгорания при нормальной работе вентилятора. Решение проблемы такие же, как и при появлении кода 6p1.

Реле давления котла Аристон

Другие поломки

Кроме описанных выше, могут появляться и такие коды:

608 — система выдает такую ошибку, когда вентилятор заработал, но не сработал прессостат.
Н45 — две последние цифры могут меняться. Причина кроется в датчике NTSc, на выходе нет горячей воды, подтекает предохранительный клапан. Если нет горячей воды, но система отопления работает,скорее всего неисправен датчик протока воды, забился мусором.
Еще одной причиной может быть то, что сильно сработались лопасти турбинки, прилипли к корпусу, это может стать помехой вращения, заменить лопасти или саму турбинку.

Второй причиной в такой ситуации может быть датчик NTC, для проверки его работоспособности измерьте мультиметром сопротивление на его контактах, если оно нестабильно, замените датчик на новый. Если подтекает предохранительный клапан, возможно износились прокладки, замените их.

Датчик NTC

Так, например, если горит индикатор 90 и перечеркнутый значок капли воды, это означает, что произошел перегрев и блокировка котла. Для устранения необходимо проверить прессостат и его подключение к плате.

Коды ошибок и неисправности газовых котлов Ariston

Даже в самой надежной технике рано или поздно случаются поломки. Вероятно, вы выбрали отопительный котел известного бренда в надежде, что он будет служить вам верой и правдой не один десяток лет. Однако избежать хотя бы одного ремонта вряд ли удастся. В представленной статье речь пойдет о неисправностях газовых котлов Ariston.

Hotpoint-Ariston – известная во всем мире торговая марка, принадлежащая Indesit Company. Сама компания была основана в 1975 году и на первых порах занималась исключительно вопросами машиностроения.

Однако в последующие годы Indesit Company вышла на рынок бытовой техники. Продукция под марками Hotpoint и Ariston быстро завоевала популярность во многих цивилизованных странах.

В 2007 году эти два бренда были объединены.

Одним из популярнейших товаров Hotpoint-Ariston в России являются котлы, преимущественно газовые.

Спрос на отопительную технику данного бренда в нашей стране обусловлен высоким качеством продукции. Российский житель всегда выбирал товар понадежнее, хоть и несколько дороже. К тому же котлы от Ariston имеют вполне доступную цену. При правильной эксплуатации они смогут прослужить около 20 лет и более, что делает такую покупку очень даже выгодной.

Еще одно преимущество, сказавшееся на популярности оборудования Ariston, – широкий модельный ряд. Вы сможете найти котел исходя из своих предпочтений и требований.

Как правило, все отопительные котлы делятся на четыре типа:

газовые;
электрические;
жидкотопливные;
твердотопливные.

В этой статье мы говорим о газовых котлах. Так что давайте чуть подробнее разберем их подвиды.

В первую очередь газовые обогреватели разделяются по количеству контуров.

Одноконтурные котлы. Простая, отчего более надежная и дешевая техника. Направлена исключительно на обогрев помещений, без возможности нагревать воду. Состоит из одного теплообменника, циркулярных насосов и расширительных бачков.
Двухконтурные котлы. Подходят для тех, кто хочет иметь в доме горячую воду, но не желает приобретать дополнительное оборудование. Внутри такие котлы имеют два теплообменника. При этом их размеры практически не отличаются от размеров одноконтурных котлов. Вода в контуре для горячего водоснабжения нагревается водой из контура отопления, циркулирующей по теплообменнику. Такая техника более сложная, отчего менее надежная.

Двухконтурные котлы могут быть битермическими. Их надежность еще ниже. Отличаются тем, что второй теплообменник располагается внутри первого.

Все газовые котлы нуждаются в притоке воздуха.

В зависимости от того, как он обеспечивается, обогреватели разделяются по типу камеры сгорания.

В котлы с открытой камерой кислород попадает из помещения, где они располагаются. Подобная техника обладает низкой производительность, но требовательна к организации условий: помещение должно быть оснащено хорошей вентиляцией и дымоходом, через который будут удаляться продукты сгорания. При этом необходимо строго соблюдать правила пожарной безопасности. К плюсам таких котлов можно отнести надежность и низкий уровень шума во время работы.
Котлы с закрытой камерой сгорания менее надежны, но более производительны. Также они не столь требовательны к обустройству помещения и практически не вредны для окружающей среды. В основе их работы – специальная горелка и вентилятор. При помощи последнего осуществляются забор воздуха и удаление продуктов сгорания. Однако имейте в виду, что вентилятор издает много шума во время работы.

Также обогреватели можно разделить по типу их размещения.

Настенные. Благодаря своим компактным размерам чаще всего приобретаются для размещения в квартирах. Они имеют небольшой вес и легко монтируются. Обычно имеют закрытую камеру сгорания и просты в обращении, чем обеспечивают себе дополнительный спрос. Настенные котлы не отличаются высокой мощностью, но ее достаточно, чтобы обогреть жилую квартиру.
Напольные. Имеют повышенную мощность. Но по своим габаритам и массе заметно превосходят настенных собратьев. Цена тоже несколько выше. Такие котлы обычно используются для обогрева помещений и зданий с большой площадью.

Какой бы уровень надежности ни имел выбранный вами котел, избежать ошибок в работе вряд ли удастся. К счастью, большинство современных агрегатов оснащены контрольными датчиками и системой самодиагностики.

Первые – остановят работу котла, чтобы не допустить более серьезных поломок. К тому же датчики заблокируют все функции агрегата. Вам придется устранить проблему, чтобы снять блокировку. Вторая – оповестит вас о возникшей проблеме, высветив на дисплее код ошибки.

Их разделяют на два типа:

проблемы, которые пользователь может устранить своими руками;
поломки, для исправления которых стоит обратиться к специалистам.

Все значения кодов вы можете найти в интернете или в инструкции к вашей конкретной модели. Далее мы расскажем о самых распространенных ошибках, возникающих в работе котлов Ariston.

Здесь мы поговорим преимущественно о кодах ошибок, которые высвечиваются на дисплеях. Но не все модели котлов ими оснащены. Некоторые агрегаты вместо маленьких экранов имеют световую индикацию. В случае возникновения проблемы на панели включаются и начинают мигать цветные лампочки. Чтобы понять их конкретное значение, обратитесь к инструкциям.

Рассмотрим самые распространенные коды ошибок и способы их устранения.

501 – один из самых часто возникаемых кодов. Он означает, что в котле отсутствует розжиг. В этом случае перво-наперво проверьте, открыт ли кран подачи газа. Обратите внимание на датчик ионизации. Если его контакты окислились, их нужно почистить. Расстояние между датчиком и гребенкой должно составлять 8 миллиметров. Также не будет лишним подтянуть соединения электрода с управляющим модулем.
108 – возникает из-за недостатка давления в контуре. Вероятно, в системе возникла протечка. Она может обнаружиться в теплообменнике, трубах, расширительном баке (не забудьте проверить мембрану в нем), соединениях, радиаторах или вовсе в нескольких местах сразу. Практически все их можно герметизировать с помощью пайки, но лучше доверить это дело профессионалу. Если повреждений на одной детали слишком много, ее лучше целиком заменить.

SP3 – в некоторых моделях известен как 5P3. Данный код сообщает об отрыве пламени. Чаще всего проблема возникает в области коаксиального дымохода. Отрегулируйте его положение и очистите от мусора. Заодно проверьте клапан подачи газа.
101 – котлы оснащены защитой от перегрева. Код сигнализирует о том, что она сработала. Причин может быть несколько. Чтобы устранить ошибку, придется провести целый комплекс процедур. Для начала проверьте подачу газа. Вероятно, повысилось давление в клапане. Затем проведите очистку фильтра. В теплообменнике может образоваться накипь, что снизит теплоотдачу. В таком случае придется разобрать узел и прочистить змеевик химикатами. Проверьте функционирование и скорость работы насоса. Осмотрите электронную плату и термодатчик. Сильно поврежденные элементы лучше заменить.

103, 104, 105, 105, 106, 107 – имеют примерно то же происхождение, что и предыдущая ошибка (перегрев, сниженное давление, низкая теплоотдача), и устраняются теми же способами. Также рекомендуется спустить воздух. В некоторых моделях под эти цели отведена отдельная кнопка. Ознакомьтесь с инструкцией, чтобы узнать подробности этой процедуры. Затем проследите, чтобы давление восстановилось до показателя в 1,2 бара.
601 – сообщает, что в системе отсутствует тяга. Убедиться в этом можно при помощи спички. Зажгите ее и поднесите к контрольному окну. Если пламя горит ровно, не отклоняясь, значит, тяги действительно нет. В таком случае стоит проверить, правильно ли работает сенсор. Если да, займитесь прочисткой дымохода. В нем может скапливаться сажа или прочий мусор. Также коаксиальные трубы нередко засоряются скапливающимся конденсатом.

109 – возникает, когда давление поднимается выше 3 бар. Чтобы его снизить, воспользуйтесь кранами Маевского, которые располагаются на радиаторе. С их помощью можно спустить воздух в системе. Данная ошибка порой возникает во втором теплообменнике двухконтурных котлов. Из-за неисправности в нем могут смешиваться горячая и холодная вода, что ведет к повышению давления. Следует заменить неисправные детали.
117 – означает, что в системе нарушена циркуляция воды. Для устранения достаточно просто перезагрузить оборудование.
6P1, 6P2 – недостаточное количество кислорода. Причин может быть две: либо в помещении слишком мало воздуха, либо в нем скапливается дым. Проверьте, правильно ли работают вентиляция и дымоход. Займитесь их прочисткой. Если с ними все в порядке, то проблема, вероятно, в реле. Его соединения порой залипают, их нужно заменять.

SP2 – сообщает, что не удалось выполнить повторный розжиг. Проблема может крыться в таких элементах, как газовый клапан, сенсор ионизации или дымоотвод. Если какие-то из этих деталей неисправны, их стоит заменить на новые.
201 – система выдает этот код, когда на подаче горячей воды возникает обрыв сенсора или короткое замыкание. Необходимо проверить всю проводку и соединения. Если некоторые участки окислились, замените их. Заодно подтяните контакты.
302 – потеряна связь с дисплеем и электронным модулем. В данном случае стоит провести тот же ремонт, что при ошибке 201.

607 – высвечивается, когда залипает реле вентилятора. Проблема решается заменой реле на новое.
307, 308 – возник сбой в электронном модуле. Достаточно просто нажать и удерживать кнопку сброс.
111 – слабое давление в контуре. Возникает в системах котлов, оснащенных автоматической подпиткой теплоносителя. Ситуация та же, что при возникновении кода 108. Необходимо найти утечку и устранить.
110 – проблема с терморезистором отопления. Возникает из-за обрыва или короткого замыкания. Наилучший выход – замена детали на новую.

102 – поврежден термистор NTC системы отопления. Виной тому также обрыв или короткое замыкание. Проверьте клеммы главного модуля. Замените его в случае неисправности.
112 – неверные данные термодатчика. Просто замените его на новый.
114 – соединение с термистором продуктов отвода отсутствует. Проверьте провода и подтяните их.
116 – потерян контакт с наружным термодатчиком. Просто перезагрузите систему.

303, 304 – отказала электронная плата. Замените ее на новую.
А01 – возникает только в моделях, оснащенных электронным розжигом. Код означает, что розжиг не срабатывает. Чаще всего возникает из-за перебоев напряжения. От этого спасает подключение стабилизатора. Если он не помогает, проверьте сенсор ионизации. Прочистите его контакты и убедитесь, что деталь правильно установлена.
Е34 – отказало пневмореле. Замените его на новое.

Н45 – обнаружена неисправность термистора. Осмотрите и прочистите его проточный датчик и предохранительный клапан.
604 – вентилятор работает неправильно. Проверьте, в чем может быть проблема. Также обратите внимание на плату и датчик Холла. Если какие-то из деталей вышли из строя, замените их. На моделях без дисплея в случае данной проблемы загорается желтая лампочка.
608 – прессостат работает некорректно, несмотря на правильное функционирование вентилятора. Прессостат следует заменить. Проблема может также заключаться в проводке.

Бывают и случаи, когда оборудование не сообщает о проблеме. Например, двухконтурный котел не греет воду, хотя должен, или агрегат неестественно гудит при включении. Чтобы отыскать источник проблемы, придется обратиться за консультацией в сервисный центр.

Следуя вышеописанным инструкциям, можно устранить неисправности своими руками. Но если вы не уверены в собственных силах, начинать такой ремонт не стоит.

Даже электрические котлы можно испортить по незнанию, повредив электронику. А повреждение газовых котлов и вовсе опасно для жизни: есть риск спровоцировать утечку. В тяжелых случаях лучше заранее обратиться к мастеру, который способен исправить такие поломки.

Конечно, при простых ошибках вызывать кого-то необязательно. К примеру, поднять давление или спустить воздух вы сможете и самостоятельно.

Без риска причинить серьезный ущерб вы можете прочистить теплообменник, который засоряется из-за перегрева. Но соблюдайте предельную осторожность.

Также самостоятельному ремонту поддается вентилятор наддува. Если он медленно, но шумно вращается, необходимо проверить подшипники. Смажьте их машинным маслом или замените новыми. Но если это не решает проблему, обратите внимание на обмотку. Однако ее ремонт лучше доверить специалисту по электронике.

В завершении статьи мы поделимся с вами несколькими полезными советами:

Стоит регулярно проводить техническое обслуживание и чистку котлов — примерно один раз в год. Это снизит вероятность поломок до минимума. Поломанные или близкие к этому детали следует заменять как можно раньше, чтобы они не повлекли более серьезных проблем.
Не экономьте на монтаже оборудования. Доверьте это дело знающим людям. Ошибки при установке котла или неподходящие условия размещения могут негативно сказаться на его работе.
Следуйте инструкциям. Производитель лучше знает, как следует обращаться с оборудованием, и подробно описывает правила в приложенной документации.
При возникновении серьезных неисправностей обращайтесь в сервисный центр — не пытайтесь разобраться с ними самостоятельно. Последствия мы описали выше. Специалисты могут диагностировать поломку после внешнего осмотра. Неочевидные неисправности возникают редко. Проведя тщательную диагностику, сотрудники сервисных центров смогут точно ответить, в какую сумму вам встанет ремонт.

Как было сказано в начале статьи, котлы марки Hotpoint-Ariston отличаются весьма качественной сборкой. Следуйте рекомендациям, и вам не придется тратить большие средства на новое оборудование в течение нескольких десятков лет.

О том, как отремонтировать котел, если неисправен дымоход, смотрите далее.

Ошибки котла Аристон Оставить комментарий

Вечный двигатель встречается лишь в произведениях фантастов. Любое техническое устройство, даже высокого качества, иногда выходит из строя. Котлы Аристон удобны тем, что на их ЖК-дисплее высвечиваются символы ошибок, свидетельствующих о той или иной неисправности. Статья подскажет, как их правильно трактовать, и даст практические советы по самостоятельному устранению проблемы.

Панель управления Ariston CARES X 24 FF

Совет эксперта

Перед тем как приступать к ремонту котла Аристон, нужно нажать кнопку «RESET» (в переводе сброс, воспроизведение, обнуление) и перезапустить отопительную установку. Нередко это помогает восстановить ее работоспособность. Как правило, появление ошибки вызывается нестабильностью напряжения – типичный случай для частного сектора.
Если котел Аристон без дисплея и его индикаторные лампочки мигают, не факт, что появилась неисправность. Это бывает при включенном режиме «Комфорт». Теплогенератор вынужден подстраиваться под микроклимат в помещении, отсюда и его периодические выключения/включения

Схема панели управления Ariston CARES X 24 FF с пояснениями

Классификация ошибок Аристон

Все неисправности отображаются на дисплее трехзначными кодами. Цифра первой позиции указывает на проблемную систему (блок, узел).

1, 2 – контур ОВ или ГВС соответственно. 3 – блок управления (электроника котла Аристон). 4 – эта группа символов свидетельствует о проблемах с получением информации от внешних устройств (комнатный термостат, датчики). 5 – отсутствие розжига, отрыв пламени: коды, связанные с функционированием горелки котла.

6 – неисправности в каналах дымоудаления и поступления воздуха.

Расшифровка ошибок Аристон

Количество отображаемых на дисплее котла кодов зависит от модификации оборудования. Но есть ошибки, с которыми чаще всего сталкиваются пользователи в процессе эксплуатации Аристон.

Первая группа кодов

101. Срабатывание датчика по причине перегрева.

Вероятные причины:

• Ошибка свидетельствует о недостаточном уровне теплоносителя. Перед заполнением контура нужно проверить систему на предмет появления протечек. Визуально определить несложно по лужицам на полу. • Завоздушнивание.

Ошибка характерна для магистралей с радиаторами отопления без автоматического воздухоотводчика. • Забит фильтр или теплообменник котла Аристон. Снижение скорости протока вызывает ошибку 101. • Проблема с циркуляционным насосом.

Встраиваемые перекачивающие устройства не ремонтируются – только замена. Для насоса,установленного отдельно, на трубе, есть варианты.

• Чрезмерное поступление газа на горелку Аристон. Если «прикручивание» вентиля результата не дает, нужно регулировать клапан.

103–107. Ошибки, прямо указывающие на проблемы с циркуляцией теплоносителя.

Вероятная причина:

Результат скопления воздуха в системе. Рекомендации для моделей Аристон несколько отличаются. • Котел серии Egis Plus 24. Нажать и не менее 10 сек удерживать кнопку MODE (режим).

• Аристон УНО или Матис. Аналогично для кнопки RESET. Кратковременная работа насоса в отсутствии розжига позволяет удалить воздух из системы – ошибка пропадает.

108. Критическое снижение давления

Вероятная причина: протечка.Она может появиться в расширительном баке (место присоединения),теплообменнике, на стыках труб, в отопительных приборах. Ошибка исчезает после устранения дефекта и наполнения системы жидкостью.

109. Избыточное давление Такая ошибка характерна для котлов Аристон с биметаллическим (совмещенным) теплообменником.

Вероятная причина: разрушение его внутренней перегородки (трещина, свищ) приводит к поступлению жидкости из водопровода в контур ОВ. Начать нужно со стравливания воздуха в системе, причем слить и немного воды. Если со временем давление повысится и опять появится ошибка 109, придется менять теплообменник.

114–115. Код «говорит»о проблемах с внешним температурным датчиком. Отсутствие контакта – ошибка 114, короткое замыкание цепи – 115. 117. Появляется на дисплее котла Аристон серии CARES X 24. Пульт управления Ariston CARES

Вероятная причина: низкая циркуляция среды. Нужно нажать и порядка 10 сек удерживать кнопку сброса (REZET).

Вторая группа кодов

201. Ошибка появляется при отсутствии сигнала с температурного датчика ГВС.

Вероятные причины:

• Обрыв цепи. Окисленные контакты зачищаются, отошедший провод припаивается. • Неисправность датчика – замена.

Третья группа кодов

302. Данная ошибка вызвана проблемой в цепи дисплей – БУ. В основном по причине окисления контактов; после их чистки код не высвечивается. 303, 304.

Неисправность электронной платы котла Аристон. Самостоятельному ремонту не подлежит – только замена. 304-я ошибка высвечивается, если многократное нажатие кнопки REZET результатов не дает.

Рекомендация: обесточить котел, и через некоторое время подать питание.

307 и 308. При появлении этих кодов можно исправить ситуацию, произведя сброс параметров. Такая ошибка – свидетельство сбоев работы платы управления. Если нажатие кнопки не помогает, электронный блок котла придется менять.

Все остальные ошибки третьей группы свидетельствуют о внутренних сбоях в блоке управления. Пытаться, к примеру, самостоятельно «перепрошить память» не стоит.

Четвертая группа кодов

При появлении ошибок с цифрой «4» на первой позиции следует проверить все интерфейсы и чувствительные элементы (датчики), присоединенные к Аристон.

Пятая группа кодов

501. Отсутствие розжига котла. Отображение ошибки 501 в котле Ariston

Вероятные причины:

• Перекрыт газовый тракт. Проверить положение рукоятки запорной арматуры (вентиля) на трубе. • Неправильное положение датчика ионизации. Рекомендуемый интервал между ним и гребенкой горелки – 8 мм. • Ослабленное присоединение провода к электроду. • Окисленные контакты.

• Нарушение правил обвязки Аристон. Изначально патрубки котла «заглушены» пробками (пластиковыми, иногда бумажными). Начинающие монтажники, не проверяя это, присоединяют трубу водопровода. Ошибка появляется на дисплее по причине отсутствия протока – не срабатывает арматура, и автоматика выдает сигнал запрета включения Аристон в работу.

https://fixbroken.ru/oshibka-502-kotla-ariston/502. Высвечивается при намокании электрода ионизации. Рецепт простой – просушить. Например, феном.

Шестая группа кодов

601. Недостаточная тяга или полное ее отсутствие. Ошибка характерна для котлов Аристон, оснащенных камерой сгорания открытого типа.

Вероятные причины:

• Изменение направления и увеличение скорости ветра. Такое происходит при неправильном выборе места вывода дымохода из дома. По сути, котел «задувает». • Забит канал дымоудаления.

Мусор, посторонние предметы, даже мелкие пернатые, попадающие в трубу – причина появления ошибки. • Несоблюдение рекомендаций производителя по схеме дымохода.

В этом случае 601-я ошибка появляется уже при первичном пуске котла Аристон.

• Выход из строя датчика тяги – только замена.

604. Некорректная работа вентилятора котла (пониженная частота вращения вала), неисправность датчика Холла. Если питающее напряжение двигателя в норме, возможны внутренние дефекты (перекос оси, разрушение подшипника) – замена. 607. Проблемы с вентилятором (для версий Аристон с наддувом).

Вероятные причины ошибки:

• Сбои в работе реле. Как правило, связано с залипанием контактов – замена. • Неисправность вентилятора котла – аналогично.

608. Прессостат не сработал. При этом лопасти вентилятора Аристон вращаются. Рекомендация – проверка и замена неисправного датчика Размещение прессостата в котле Ariston

Ошибки отдельных модификаций Аристон

a01 – сбой при розжиге. В первую очередь нужно проверить правильность подключения фаз. Для котлов 220/1ф достаточно вытащить вилку и вставить ее в розетку, перевернув на 1800. Как правило, помогает устранить проблему.

Вероятные причины: нестабильность питающего напряжения, некорректная работа (или отказ) датчика ионизации котла.

e34. Виновник» – пневмореле 108 – давление в системе ОВ ниже критического. sp2. Ошибка появляется после второй безрезультатной попытки запустить котел.

Вероятные причины: перекрыта газовая магистраль, резкое падение в ней давления, слабый напор в водопроводе.

Н45 (или 54). Ошибку выдает датчик NTSc. При протечке в предохранительном клапане достаточно заменить уплотнители. Исправность чувствительного элемента определяется мультиметром – при нестабильности сопротивления на контактах он отбраковывается.

А вот прибегать к помощи «всезнающих и бывалых» не стоит. Некоторые модели Аристон имеют существенные конструктивные отличия, что учитывается в процессе ремонта. Главный советчик – инструкция производителя.

В документе обязательно имеется раздел с пояснениями к каждому коду ошибки.

Ошибки котла Аристон, неисправности и ремонт своими руками

Современные газовые котлы оснащены контрольными датчиками. Также эту систему называют защитной автоматикой. Датчики срабатывают при неполадках, блокируя работу техники. Они не пропускают серьезные проблемы и поломки. Чтобы разблокировать работу, узнайте значение ошибки котла «Аристон». После устранения причины блокировки оборудование восстановит нагрев.

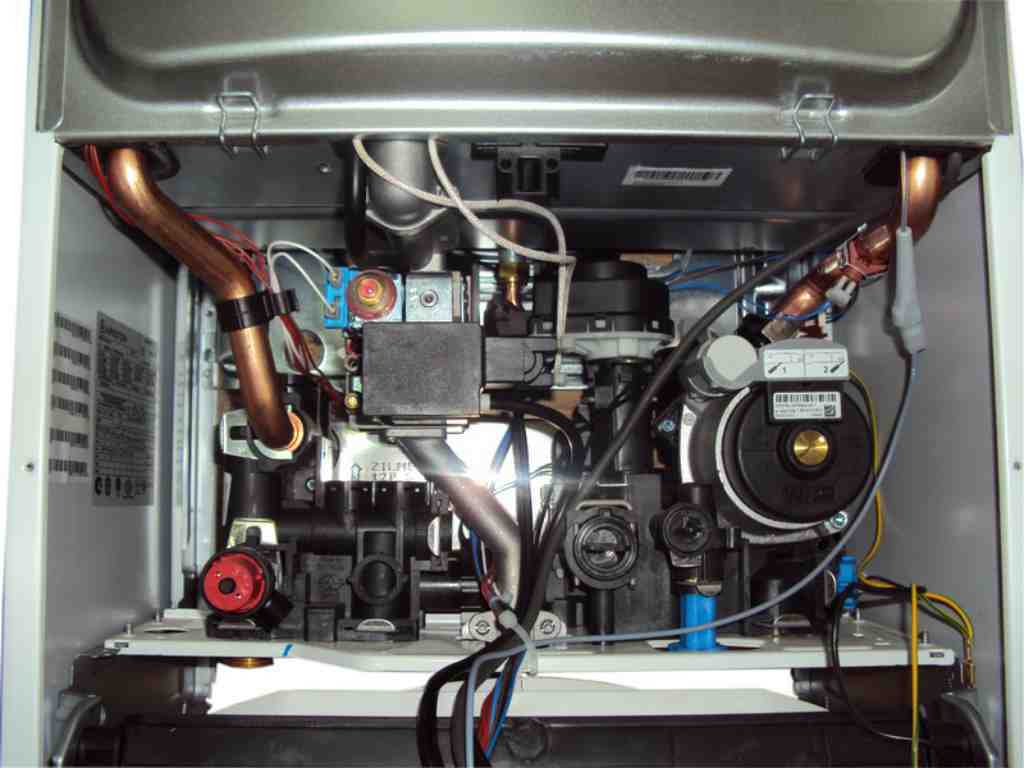

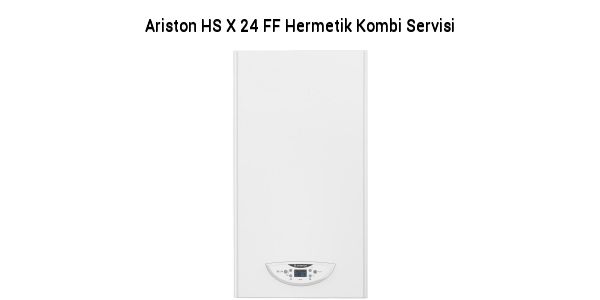

Устройство и эксплуатация котлов Ariston

Отопительная техника производства «Аристон» широко известна за границей и в России. Свою популярность бренд завоевал благодаря большому ассортименту моделей, разнообразной ценовой политике, надежности и качеству.

Котлы представлены одноконтурными и двухконтурными конструкциями. Первые работают только на отопление, вторые — на отопление и горячее водоснабжения (ГВС). Камеры сгорания открытые и закрытые. По способу установки встречаются навесные и напольные варианты. Поэтому и житель частного дома, и владелец небольшой квартиры смогут подобрать себе подходящий агрегат.

Система самодиагностики позволяет быстро разобраться в причинах остановки работы. Коды ошибок условно разделяют на два вида: устраняются пользователем самостоятельно или требуют обращения в сервисный центр.

Ошибки и неисправности газового котла

Прибор не работает, а на дисплее горит код? Все значения для моделей «Аристон» вы найдете в таблице ниже. Но сначала перезапустите технику, чтобы исключить системный сбой. Для этого нажмите клавишу «Сброс».

Код ошибки
Что означает
Как устранить неполадку

sp 3 (5p3) — для Ariston Class Evo	Отрыв пламени. Проблемы в газовой части.	Проверьте: Клапан подачи газа. Установку коаксиального дымохода. Очистите трубу от мусора, отрегулируйте расположение трубы.
Ошибка 501	Нет розжига.	Откройте кран подачи газа. Осмотрите датчик ионизации. Зачистите его контакты при окислении. Датчик должен находиться на расстоянии 8 мм от гребенки. Подтяните соединения электрода и управляющего модуля.
607	Залипли контакты реле вентилятора.	Установите новое реле.
101	Сработала защита от перегрева.	Что делать: Отрегулируйте подачу газа. Возможно, давление на клапане повышено. Очистите фильтр от засора. Проверьте теплообменник. Образование накипи приводит к снижению напора и плохой теплоотдаче. Демонтируйте узел и промойте змеевик реагентами. Проведите диагностику работы насоса. Отрегулируйте его скорость. Проверьте термодатчик и электронную плату. Неисправные детали подлежат замене.
102	Термистор NTC системы отопления вышел из строя.	Проведите диагностику термистора на короткое замыкание (КЗ) или обрыв. Также прозвоните клеммы главного модуля. Напряжение в 0 или 5 Вольт приводит к подобной ошибке. Проведите замену модуля.
Ошибки 103, 104, 105, 106, 107	Перегрев. Падает давление, снижен уровень теплоносителя.	Как поступить: Стравите воздух из системы. Для этого в некоторых моделях предусмотрена специальная кнопка. В Egis Plus 24 несколько секунд жмите mode. В «Аристон Уно и Матис» нажимайте Reset. После этого убедитесь в восстановлении давления — 1–1,2 бар. Также смотрите решение для 101.
Ошибка 108	Снизилось давление в контуре.	Осмотрите систему на утечку: трубы, соединения, радиаторы; теплообменник; расширительный бак. Места протечки герметизируются. Теплообменник по возможности отремонтируйте пайкой. Если повреждения большие, проведите замену. В расширительном баке осмотрите мембрану, установите исправную. Если течет сам бак, подключите новое изделие.
Ошибка 109	Давление слишком высокое (более 3 бар).	При повышении значений на манометре используйте краны Маевского. Они расположены на каждом радиаторе для удаления воздуха из системы. Осмотрите вторичный теплообменник. Его повреждение может привести к смешению холодной и горячей жидкости, отчего давление поднимается. Тогда замените узел на исправный.
110	Сломан терморезистор отопления.	Проведите диагностику на КЗ и обрыв. Установите новую деталь.
111	Код характерен для котлов с автоматической подпиткой теплоносителя. Его значение и ремонт аналогичны 108.
112	Термодатчик на обратке дает некорректные показания.	Выполните диагностику датчика, проводки. Замените неисправный элемент.
114	Нарушено соединение с термистором продуктов отвода.	Осмотрите и подтяните провода к разъемам.
116	Нет контакта с наружным термодатчиком.
117	Плохая циркуляция воды.	Выполните перезагрузку.
201	КЗ или обрыв сенсора на подаче ГВС.	Проверьте проводку, цепь, соединения. Подтяните контакты, замените или зачистите окисленные участки.
302	Нет связи с дисплеем и электронным модулем.	Проведите ремонт блока управления. Устранение совпадает с инструкцией для 201.
303, 304	Поломка электронной платы.	Установите новую деталь.
307, 308	Проблемы с электронным модулем.	Для разрешения ситуации удерживайте клавишу «Сброс».
601	Нет тяги.	Как устранить неполадку: Для проверки поднесите зажженную спичку к контрольному окну. Если пламя отклонилось в сторону — тяга есть. Если горит ровно — нет. Прочистите шахту дымохода от сажи и мусора. В коаксиальных трубах может скапливаться конденсат. Осмотрите сенсор тяги. Убедитесь в его исправности.
604 (загорается желтая лампочка)	Некорректная работа вентилятора. Котел не включается.	Выполните диагностику вращения вентилятора, датчика Холла, платы. Подключите исправные элементы.
А01 (для моделей с электронным розжигом)	Проблемы с розжигом. Не запускается нагрев.	Измеряйте напряжение в сети. Если часто наблюдаются сбои, подключите стабилизатор. Переверните вилку в розетке. Осмотрите сенсор ионизации. Зачистите его контакты, убедитесь в правильном расположении.
Е34	Пневмореле вышло из строя.	Подключите рабочую деталь.
sp2	Повторный розжиг не удался.	Откройте сильнее топливный вентиль. Выполните диагностику: сенсора ионизации; газового клапана; дымоотвода. Проведите чистку и замену неисправных элементов.
6p1, 6p2	В помещение с котлом поступает мало воздуха либо плохо отводится дым.	Прочистите вентиляцию, откройте форточку. Проверьте дымоход. Осмотрите соединения реле. Если они залипли, проведите замену.
608	Вентилятор работает в привычном режиме, но прессостат не реагирует.	Осмотрите и замените прессостат либо отремонтируйте проводку.
Н45	На выходе нет горячей воды, либо проблемы с термистором.	Проведите диагностику проточного датчика, термистора, предохранительного клапана. Почистите детали, сделайте ремонт.

Те модели, которые не имеют дисплея, отображают проблемы миганием индикаторов на панели.

Какие лампочки мигают	Что означает (⊗ — моргает)
40	50	60	70	80	90	Карт. 1	Карт. 2
⊗	⊗	Перегрев системы.
⊗	⊗	⊗	Нарушено движение теплоносителя.
⊗	⊗	⊗	КЗ или обрыв терморезистора отопления.
⊗	⊗	⊗	КЗ или обрыв терморезистора горячего водоснабжения.
⊗	⊗	Неполадки с платой управления.
⊗	⊗	⊗	⊗	⊗	⊗	Пятикратный перезапуск агрегата.
⊗	⊗	Нарушение в работе управляющего блока.
⊗	Проблемы с розжигом.
⊗	⊗	⊗	⊗	Паразитное пламя. Система фиксирует пламя, хотя газ перекрыт.
⊗	⊗	⊗	⊗	Отрыв пламени.
⊗	Неполадки с дымоудалением.

Теперь вам понятно, почему горит красная лампочка либо другие индикаторы. Подробнее остановимся на частом перезапуске техники. Почему так происходит? Проверьте, не включен ли режим «Комфорт». В таких случаях котел автоматически включается и отключается, подстраиваясь под режим.

Также смотрите видео решения проблемы:

Вам помогла статья?

Да
Нет

расшифровка кодов неисправностей и руководство по ремонту

Повышается давление в котле

Когда давление в двухконтурном газовом котле падает это ещё как то понятно, но когда давление само по себе растёт! Что бы это могло быть? Однако именно с этим мне пришлось однажды столкнутся. Обнаружилось это благодаря предохранительному, сбросному клапану. Он начал сбрасывать давление плюясь водой из котла. Манометр показывал давление превышающее 3 bar.
Первым делом я сбросил давление в системе отопления через кран маевского, и стал наблюдать за показаниями манометра, давление медленно, но уверенно росло. Первая мысль, стал пропускать кран подпитки, подтянул, ничего не изменилось. Тогда достал мануал по обслуживанию котла (Мануал можно скачать здесь) стал рассматривать схему гидравлики, и довольно быстро понял, что причина во вторичном теплообменнике.

Итак причины по которым может постепенно, но постоянно расти давление в котле две: 1) Не держит кран подпитки. 2) Неисправен вторичный теплообменник

Назначение датчиков и где они находятся

Смотрим картинки, читаем надписи — здесь собрал все датчики применяемые в котле и сообщающие о какой либо ошибке. За исключением датчика давления, его на этой схеме нет, так как в этой модели котла он не применяется. Ну и ещё не указан датчик с манометром, там думаю всё понятно, это просто индикатор сообщающий о величине давления в контуре. Кстати в некоторых модификациях котлов, погружной датчик температуры в контуре ГВС — NTCs так же может не стоять.

Что включает ремонт котлов Ariston

Ремонт котлов «Аристон» включает следующие виды работ:

чистка/мойка теплообменника с помощью специальных средств;
замена и чистка форсунок;
восстановление или замена контролеров, датчиков, манометров, термостатов, термометров;
установка и настройка блоков управления;
проведение пусконаладочных операций;
проверка функционирования теплоносителя, электрических соединений;
настройка автоматика и систем сигнализации и пр.

Мы оперативно приедем на объект, осмотрим оборудование и выполним расчет сметы. Вышедшие из строя запчасти сотрудники заменят оригинальными деталями.

Совет эксперта

Перед тем как приступать к ремонту котла Аристон, нужно нажать кнопку «RESET» (в переводе сброс, воспроизведение, обнуление) и перезапустить отопительную установку. Нередко это помогает восстановить ее работоспособность. Как правило, появление ошибки вызывается нестабильностью напряжения – типичный случай для частного сектора.
Если котел Аристон без дисплея и его индикаторные лампочки мигают, не факт, что появилась неисправность. Это бывает при включенном режиме «Комфорт». Теплогенератор вынужден подстраиваться под микроклимат в помещении, отсюда и его периодические выключения/включения

Как поступить

Перезапуск котла Аристон, что рекомендуется делать для устранения ошибок, при коде 601 не практикуется – результата не даст. Учитывая, что «подозреваемых» двое, начать, для экономии времени, следует с диагностики канала дымоудаления. Чтобы добраться до термостата, нужно снять кожух агрегата, да и вероятность поломки прибора невысока.

Увеличить приток воздуха

На практике повышение эффективности естественной вентиляции помещения с котлом Аристон снимает ошибку 601. Для распахивания двери много времени не нужно – такое простое действие повышает тягу и устраняет проблему.
Если в смежной комнате, неподалеку от Аристон, работает мощное вытяжное устройство, отключить. Ошибка 601 уберется. Производитель специально оговаривает, что эксплуатация установок этого класса вблизи атмосферных котлов запрещается.
Почистить корпус теплообменника. Если он после долгого простоя, эксплуатации котла Аристон зарос пылью, сажей, снижается естественная циркуляция воздушных масс, падает тяга, появляется ошибка 601.

Проводите чистку котла Ariston

Проверить дымоход

Замусоривание канала (листвой, грязью, паутиной), обледенение оголовка – причины снижения тяги и ошибки 601 котла Аристон. Выявить несложно визуально. Достаточно выйти на улицу, посмотреть на срез трубы дымохода. Образование наледи, слоя инея видно сразу. Для проверки «чистоты» канала нужно снять первое колено. Если дымоход забит, его прочистка не займет много времени.

Коаксиальный дымоход с защитой от внешней среды

Совет

Система отвода дымовых газов в котле Ariston

В инструкции производителя указаны стандартные требования: длина, сечение, угол уклона, место установки конденсатосборника, количество поворотов. Ошибка 601 нередко появляется при самостоятельном, непрофессиональном обустройстве канала. Придется устранять просчеты.
Периодический отказ оборудования из-за плохой тяги вызывается неграмотно составленной схемой прокладки дымохода. Если не учтена роза ветров и не приняты должные меры, котел Аристон банально задувает порывами. Отсюда и ошибка 601. Нужно прикрыть оголовок, и проблема решится.
Проверка тяги с помощью язычка пламени (свечи, зажигалки, спички), что рекомендуется на ряде тематических сайтов, нередко дает ложный результат. Отклонение, колебание «огонька» если и будет, то достаточно ли этого для корректной работы термостата дымохода, большой вопрос.

Протестировать датчик

Термостат при критически высокой температуре в дымоходе срабатывает, отключая подачу «голубого топлива» к горелке котла Аристон.

Термодатчик для котла Ariston

6p1

Этот код говорит о неправильном впуске воздуха и неверно протекающем процессе дымоудаления.

Причины ошибки 6р1

Дефекты сигнальной цепи. Ошибка 6р1 возникает, когда нет «видимости» между ЭПУ и датчиком тяги. Проверить линии на предмет надежности контактов, отсутствия замыканий, обрывов, оплавления изоляции.

Проводите чистку котла Ariston

Забиты трубки. Конденсатом или пылью, попавшей с улицы сквозь фильтр. Продуть, и ошибка 6р1 исчезнет.
Неплотная посадка трубок на сигнальных портах. Ослабление, трещины в полимере, появляющиеся в процессе эксплуатации котла Аристон, приводят к ошибке 6р1. Проблема устраняется термоусадочным материалом, высокотемпературным герметиком.
Деформация пластика. Микротрещины, изломы трубок (CONDENSATE TRAP по спецификации Аристон) отражаются на тяге. Код убирается заменой проблемной детали.
Переполнение конденсатосборника. Миниатюрная емкость цилиндрической формы, где накапливается влага, попадающая в дымоход. Опорожнение снимет ошибку 6р1.
Деформация устройства Вентури. Под действием высоких температур пластик искривляется, трескается, плавится, отверстие блокируется.

Вентури котла ariston
Ослабляется (прекращается) поток воздуха к датчику тяги, падает давление, микровыключатель не срабатывает, отображается ошибка 6р1. Замена устройства – дело нескольких минут, услуги профессионала не нужны.

Повреждение конденсатосборника. Он расположен над камерой сгорания и подвергается термическому воздействию. Касание ее верхней части приводит к плавлению пластика, герметичность канала подачи воздуха к реле тяги котла Аристон утрачивается. Как результат – ошибка 6р1.
Неисправность датчика. Подгорание контактов МВ приводит к разрыву сигнальной цепи – ЭП не увидит сообщения о готовности котла к розжигу и формирует ошибку 6р1. Решение – замена реле тяги. Потеря эластичности мембраной не критична – реанимировать прибор несложно: снять, постучать о твердую поверхность. Налипшие на РТИ микрочастицы упадут, и котел Аристон запустится. Данная методика устранения ошибки – мера временная: реле следует заменить.
Проблема с вентилятором. Он включается, но не развивает обороты. Принудительная тяга недостаточная, высвечивается ошибка 6р1. Причины: загрязнение лопастей, затрудняющее вращение вала (необходима очистка) или межвитковое замыкание обмотки. Устранить неисправность не получится – вентилятор подлежит замене.

Если принятыми мерами ошибка 6р1 не убирается, причина – в «мозге» котла Аристон (ЭПУ).

Плата управления котлом Аристон

Диагностика платы проводится в условиях стационара, на стенде-имитаторе. В быту определить неисправность ЭПУ, вызвавшую код 6р1, не получится даже у профессионала: обращаться к сервисному мастеру. При подаче заявки указать маркировку ЭПУ своего котла (нанесена на плате символикой из цифр и букв). Замена на время диагностики – и проблема с аварийной блокировкой Аристон решена.

Расшифровка

Практика эксплуатации котлов Аристон показывает, что ошибка 502 часто появляется при пуске агрегата после длительного простоя в неотапливаемом (сыром) помещении или в результате сильной грозы. Информирует о фиксации автоматикой работы горелки при закрытом клапане, регулирующем подачу газа (ложное, паразитное пламя).

Ошибка 502 на дисплее котла Ariston

Причин появления на дисплее котла Аристон ошибки 502 несколько, поэтому однозначной рекомендации по устранению неисправности быть не может. На основе собственного опыта и анализа переписки пользователей на тематических форумах автор советует придерживаться следующего алгоритма действий. Условия размещения отопительного агрегата, модель, специфика эксплуатации на каждом объекте отличаются, потому стоит учитывать все мнения. Какая-то подсказка наверняка поможет убрать ошибку 502 котла Аристон.

Проблемы с нагревом воды

Если во время режима стирки стиральная машинка длительно «зависает», останавливается, не греет или постоянно сливает воду, причины поломки следует искать в цепи нагрева. Об этих проблемах прибор просигнализирует кодами F04, F07 или F08.

Поломки ТЭНа или прессостата и коды F04, F07

В режимах стирки, где требуется нагрев, ошибка может высветиться сразу после запуска, либо после забора воды, но полоскание или стирка в холодной воде будет работать штатно. В этом случае есть несколько вариантов решения проблемы (помимо стандартного включить/выключить машинку для перезагрузки контроллера).

Если код появился на дисплее на этапе стирки или при запуске (машинка не хочет даже набирать воду), скорее всего, причина кроется в самом нагревательном элементе. Он может «пробивать» на корпус при отхождении контактов или просто перегореть.

Чтобы устранить проблему, нужно добраться до ТЭНа, проверить все его соединения, изменить сопротивление мультиметром (при мощности 1800 Вт должен выдать около 25 Ом).

Чтобы заменить неисправный ТЭН, отсоедините шлейф с проводами, выкрутите крепежную гайку (1), надавите на шпильку (2) и подденьте уплотнительную резинку (3), после чего установите новую деталь и соберите в обратном порядке

Если же прибор набирает, а затем сразу сливает воду, причиной может быть поломка прессостата – датчика уровня воды. При неполадках этот элемент может подавать контроллеру информацию, что ТЭН не был погружен в воду, поэтому машинка и не запускает нагрев.

В этом случае необходимо проверить трубку датчика давления воды с прессостатом (шланг может засориться, перегнуться, перетереться или соскочить). Заодно осмотреть и контакты самого датчика – возможно, потребуется их зачистка. Но более точно о поломке прессостата «говорит» код F04 – скорее всего, деталь потребует замены.

Чтобы проверить работу прессостата, нужно надеть на его входной штуцер небольшой отрезок шланга с диаметром идентичным снятой трубке и подуть – у исправной детали будут слышны характерные щелчки

В некоторых случаях проблема может быть в самой плате, неисправной проводке или контактных группах на участке от платы до ТЭНа или датчика уровня воды. Поэтому следует прозвонить все элементы управляющего блока, связанные с работой нагревательной цепи, при необходимости заменить прогоревшие дорожки или сам контроллер.

Сбои в цепи нагрева и символ F08

Если нагрев воды работает некорректно (или машинке «кажется», что он запускается при пустом баке), на дисплее появится код ошибки F08. Причиной чаще всего становятся неполадки в цепи прессостата.

Такая проблема может возникнуть из-за высокой влажности в комнате, которая негативно воздействует на контроллер. Чтобы удостовериться, что плата в порядке, осмотрите ее, протрите насухо или продуйте феном.

Еще одним простым решением вопроса могут быть отсоединившиеся контакты ТЭНа и прессостата, особенно, если прибор был впервые запущен после перевозки. В других случаях потребуется более профессиональный осмотр с возможной заменой деталей.

Сначала убедитесь, что в баке действительно отсутствует вода, затем снимите заднюю панель машинки и проверьте ТЭН тестером

Вероятные неисправности машинок Аристон, обозначенные кодом F8:

Если режим стирки прерывается сразу после запуска или на этапе стирки и прибор не греет воду, скорее всего, потребуется заменить ТЭН.
Если машинка останавливается после старта, при переходах на режим полоскания или не отжимает – возможно, на контроллере произошло «залипание» контактной группы реле ТЭНа во включенном состоянии. В этом случае можно заменить вышедшие из строя элементы микросхемы и, при необходимости, перепрошить плату.
Если же прибор «зависает» на различных режимах (причем это может быть как стирка, так и полоскание или отжим), может быть повреждена проводка или контакты в цепи нагревателя, либо поломка прессостата, который считает, что в машинку не поступает достаточное количество воды.

Но если при проверке всех соединений цепи и отдельно прессостата, реле ТЭНа и самого нагревательного элемента повреждения не выявится, придется менять контроллер.

Почему может возникать ошибка 104 — Недостаточная циркуляция. Устраняем неисправность

Циркуляционный насос котла имеет две скорости вращения в мануале они обозначены как V2 (55 Вт) и V3 (80 Вт) Управляет скоростью насоса естественно ЭБУ.

В режиме горячего водоснабжения (ГВС) Насос работает на скорости V3 для лучшего теплообмена.

В режиме центрального отопления (ЦО) Блок управления переключает скорость насоса в зависимости от разницы температур на входе и выходе системы отопления.

Следовательно насосом управляет не одно, а два реле. Одно подаёт питание 220 В., а другое управляет скоростью.

Чтобы проверить эти цепи питания насоса его придётся включить. Но для этого не нужно зажигать котёл, мы же не хотим его насиловать! Есть простой и быстрый способ включить насос не зажигая горелки.

Нужно перевести котёл в режим «Продувка» Для этого нажимаем на панели котла, кнопку ESC и удерживаем нажатой более 5 сек. Включается режим продувка — Во время работы этого режима запускается циркуляционный насос и работает циклами 60 сек. вкл. 30 сек откл. и так далее в течении 6 мин. и при этом без розжига горелки. А нам это и нужно!

Этот режим предназначен для того, чтобы удалить воздух из теплообменника и контура, но мы его используем для контроля за работой насоса. Он включается на 6 мин., или его можно выключить принудительно ещё раз нажав на ESC.

Итак, запускаем режим «Продувка » и измеряем переменное напряжение на клеммах. Смотрим рисунок.

Дополнение: Напряжение 220 вольт, с реле RL 04 (реле подающее питание на насос) можно и легче замерить на контрольных точках на плате, смотрите фото ниже, (на плате нет двух реле, они на проводах в стороне находятся) а точки куда указывают щупы и есть нужные. Если на них приходит 220 Вольт, реле 04 рабочее.

Контакты на плате для измерения напряжения с реле RL04

В моём случае так и было, с реле RL 04 на контакты 3 и 4 поступало 220 в. но насос не вращался.

Контакты реле RL03 (управление скоростью насоса тип реле JQX 118F ) при выключенном котле мультиметром звонились накоротко, что является нормой для меньшей скорости вращения, но под нагрузкой реле вело себя непонятно как и мотор насоса вообще не крутился. Стоило замкнуть пинцетом выводы 5 и 6 насос начинал работать. Вывод неисправно реле управляющее скоростью насоса.

Поэтому, до времени пока подберу реле для замены, просто запаял перемычку т.е. перемкнул со стороны монтажа 5 и 6 выводы. По сути исправное реле выполняет практически туже работу, замыкает эту цепь или переключает её на другой контакт, так переключается скорость насоса. Ниже фото которые помогут не ошибиться.

Схема и нумерация расположения реле на плате Фото платы с пояснениями по установке перемычки на реле RL03 — управления скоростью насоса.

Итак, указанные замкнутые контакты, непосредственно на реле (Точки А и В) или на на фишке ниже, что по сути одно и тоже, принудительно включают низкую скорость насоса.

Но пусть он луче работает на низкой скорости, чем не работает вообще. Этот «хитрый ход» даст вам возможность и время спокойно найти нужное реле. Кстати, в комментариях я уже не раз отмечал, что реле мне не удалось найти быстро, а потом я вообще не него «плюнул» и поэтому мой котёл на перемычке проработал уже два, а то и три сезона. И ни чего с ним не случилось, всё ОК.

Но всё же, наконец то я нашёл отличный вариант замены этого реле, и теперь, в феврале 2022г. мой котёл обрёл свою полноценность.

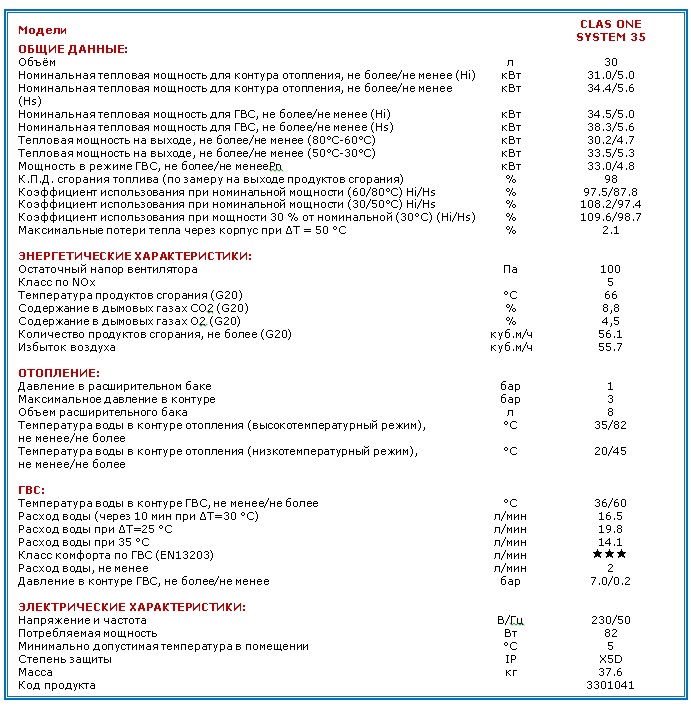

Технические данные газовых приборов Ariston

Котлы Ariston используются для отопления и нагревания воды, то есть являются двухконтурными. У каждой модификации свои особенности, но общим является вид топлива – газ.
Камера сгорания газа может быть либо открытого типа, либо закрытого. При наличии дымохода применяют агрегаты с открытой камерой. А в квартирах многоэтажных домов, где не всегда есть дымоходы, используют оборудование с закрытой камерой сгорания.
Мощность. С помощью этого показателя рассчитывают потребление газа, необходимое для нагревания помещения.
Компактность. Настенные приборы используют в небольших, узких комнатах. Напольные агрегаты, применяемые в производственных или складских помещениях, тяжелее и требуют большего пространства для установки.
Наличие блока управления. Этот элемент незаменим при отключении воды, резком снижении газа. При любых нарушениях работы блок зразу же отключит прибор, что предотвратит поломку. Также с его помощью можно экономить расход топлива.

Котлы Ariston используются для отопления и нагревания воды, то есть являются двухконтурными

Расшифровка

Ошибка 501 появляется при отсутствии пламени горелки и характерна для всех модификаций Аристон. Его наличие контролирует датчик ионизации, установленный в камере сгорания. Факторов, инициирующих появление такого кода, несколько, хотя решение проблемы сложностей не представляет. Ошибку 501 формирует электронная плата котла после 3-й попытки розжига (на полной мощности) при отрицательном результате.

Что сделать

Произвести повторный розжиг кнопкой Reset. Две-три попытки устраняют ошибку 501.

Сброс ошибки 501 через кнопку reset котла Аристон

Сброс ошибки 501 через кнопку reset котла Аристон Genus

На заметку. У котлов Аристон серии Class 24FF профессионалы отмечают заводскую недоработку – при надавливании на Reset шток не всегда доходит до микровыключателя. Повторный пуск при неудачной попытке лучше произвести непосредственно с платы управления (соответствующей кнопочкой).

Сброс ошибки 501 через кнопку reset котла Аристон CLAS

Коды ошибок других узлов котла

Перечень всех возможных ошибок, их цифрового обозначения, расшифровка могут занять продолжительное время. Чтобы более полно представить для себя значимость различных кодов, стоит привести описание наиболее важных, чаще всего возникающих неполадок газовых котлов.

501 – ошибка котла Аристон 501 указывает на проблемы с розжигом, котел надо сбросить кнопкой RESET. При отсутствии пламени надо проверить и подачу газа.
6p1 – при возникновении ошибки 6р1 котла Аристон надо проверять вытяжную систему, она означает, что контакты реле, ответственного за работу вентилятора не замкнулись штатным образом. Иногда помогает сброс кнопкой Reset.
5p3 – при ошибке 5p3 в котле Аристон зафиксирован отрыв пламени от горелки.
117 – если возникла ошибка 117, котел Аристон надо сбросить с помощью кнопки Reset, и он должен заработать.
sp3 – отсутствует возгорание горелки. Встречается в моделях с индексом EGIS Plus и им подобных. Иногда трактуется как отрыв пламени, что позволяет отнести код sp3 к наиболее критическим ошибкам.

Особое внимание стоит уделять таким проблемам, как отрыв пламени. Он происходит из-за слишком мощного потока газа и может привести к загазованности внутри котла. Та же ошибка котла Аристон 501 или 6p1 особых проблем не вызывают, кроме невозможности включить нагрев воды

Ошибка – отрыв пламени в котле Аристон может указывать на серьезные проблемы в системе подачи, их самостоятельно не решить, надо только вызвать мастера, предварительно отключив подачу газа

Та же ошибка котла Аристон 501 или 6p1 особых проблем не вызывают, кроме невозможности включить нагрев воды. Ошибка – отрыв пламени в котле Аристон может указывать на серьезные проблемы в системе подачи, их самостоятельно не решить, надо только вызвать мастера, предварительно отключив подачу газа.

При отрыве пламени возникает пожароопасная ситуация, поэтому если он возникает часто или хотя бы систематически, надо озадачиться проверкой магистрали газоснабжения. В котле накопившийся газ может вспыхнуть и нанести ему механические повреждения или даже создать опасность для здоровья людей, проживающих в квартире.

Помимо того значительно уменьшается эффективность нагрева, увеличивается расход газа на один и тот же объем воды. Мощность пламени должна регулироваться плавно, без хлопков внутри котла и других нештатных явлений и звуковых эффектов. Только тогда и можно ожидать от нагревателя экономной работы.

Рис. 3

Конструктивные особенности газового котла Бакси baxi, Навьен, Аристон

В любом случае пригодится ознакомление с техникой данного класса и особенностями современных моделей. Эти знания помогут правильно выбрать оборудование, не совершать ошибки в процессе эксплуатации.

В бытовых котлах Бакси (baxi), Навьен и Аристон для нагрева воды сжигают газ, дизельное и твердое топливо, применяют электрические ТЭНы. Для более полного использования потенциала энергетических ресурсов совершенствуют теплообменники. В них делают длинные протоки сложной формы, чтобы обеспечить длительное нахождение жидкости в рабочей зоне.

Актуальной тенденцией является компактность. Производители предлагают газовых котлы с квадратными корпусами сравнительно небольшой толщины. Некоторые модели по своим эстетическим характеристикам вполне заслуживают размещения на видном месте.

Следующей особенностью является внедрение автоматизированных систем управления. Они контролируют процесс горения, изменяют режимы работы с учетом показания датчиков температуры на улице и в отдельных комнатах. При перегреве техника выключается без вмешательства со стороны пользователя.

Необходимо рассмотреть внимательно ситуации, когда газовый котел Бакси не греет воду. Это происходит, например, при прекращении подачи энергетических ресурсов. Соответствующую проверку сделать не сложно даже без специальной профессиональной подготовки.

Циркуляционные насосы, клапаны, другие типовые узлы и агрегаты редко выходят из строя. Их конструкции рассчитаны на многолетнюю эксплуатацию без обязательного технического обслуживания. В электронных схемах вовсе нет движущихся деталей. Их поломки происходят из-за брака. При соблюдении правил, установленных производителем, ресурс современных газовых котлов отопления составляет более 10 лет.

Повредить электрическую часть оборудования способны броски напряжения в сети питания. Для исключения таких воздействий устанавливают внешний стабилизатор. Пригодится проверка системы заземления. Этим набор профилактических мер по данной группе проблем исчерпывается.

Гораздо сложнее обеспечить защиту от самой распространенной причины поломок газовых котлов — накипи.

Именно она будет подробно изучена в данной статье. При нагреве соли кальция и магния преобразуются в твердое состояние. Именно эти примеси засоряют узкие технологические отверстия в теплообменниках. Они же образуют пористую структуру на поверхности электрических нагревательных элементов. При значительном нарушении нормального отвода тепла их корпуса повреждаются.

Для предотвращения образования накипи и извести внутри котла целесообразно установить не химические фильтры (преобразователи воды), магнитные и электромагнитные, которые обеспечат долгую «жизнь» Вашему котлу и бесперебойную подачу горячей воды, а также защитят контур отопления.

Иные причины ошибки

Фильтр контура отопления. Установлен на входе в котел Аристон, в нижней части. При несоблюдении периодичности обслуживания, загрязнении наносами из системы ошибка 117 гарантирована.

Теплообменник. Забитая полость препятствует свободной циркуляции жидкости. После промывки прибора ошибка 117 устраняется.

Методика обслуживания

Демонтаж теплообменника. Предварительно вода из котла Аристон сливается, вентилями на входе перекрываются магистрали.
Механическая чистка поверхностей. Патрубки, ребра на корпусе теплообменника освобождаются от грязи, отложений.
Приготовление раствора. В продаже есть несколько специальных препаратов для удаления накипи, грязи из полостей теплообменников котлов. Но агрессивный состав несложно приготовить и самостоятельно. Рецепт: 5 ч.л. лимонной кислоты на литр воды. Для быстрого растворения крупиц ее нужно подогреть.
Заполнение прибора агрессивной жидкостью. Заливка производится постепенно, до появления струйки в выходном патрубке.
Выдержка по времени. Не менее суток. Теплообменник желательно поместить там, где он не будет остывать – повышенная температура жидкости и корпуса прибора способствует размягчению отложений.
Промывка. Чистой водой, под напором, до полного удаления из полости мельчайших фракций.

Сбои в электронике (ошибка 3**)

Такое сложное современное оборудование, как газовые котлы, снабжено электроникой для автоматической работы и реагирования на разные ситуации. Платы управления могут выйти из строя в результате старения, перепадов питания, чрезмерной влажности или механических повреждений.

Ошибка № 301. Проблемы с EEPROM-платой (энергонезависимая память) дисплея. При возникновении такого сообщения нужно проверить правильность установки EEPROM ключа на материнской плате. Это нужно делать по описанию в руководстве пользователя для соответствующей модели.

Если ключ работает правильно, то нужно проверить контакты шлейфа от материнской платы к плате дисплея. Возможна также и проблема самого ЖК-экрана. Тогда его придется заменить.

Дисплей соединен с платой при помощи шлейфа. Если котел работает, а экран погас, то в первую очередь нужно проверить качество подключения. Естественно, при полностью отключенном питании

Ошибка № 302 – частный случай предыдущей проблемы. Обе платы проходят тест, но связь между ними неустойчива. Обычно проблема заключается в переломе жил шлейфа, который придется заменить. Если он в порядке, тогда неисправность на одной их плат. Их можно снять и отнести в сервисный центр.

Ошибка № 303. Неисправность главной платы. Перезагрузка обычно не помогает, но иногда достаточно выключить котел из сети, подождать и включить снова (это первый признак старения конденсаторов). Если такая проблема становится регулярной, то плату придется менять.

Ошибка № 304. Более 5 перезагрузок за последние 15 минут. Говорит о периодичности возникающих проблем. Нужно выключить котел, подождать некоторое время и включить снова. Следует следить за ним в течение некоторого времени, чтобы идентифицировать тип предупреждений, если они проявят себя снова.

Ошибка № 305. Сбой в программе. Нужно дать котлу некоторое время постоять выключенным. Если проблема останется, то придется перепрошивать плату. Делать это нужно в сервисном центре.

Ошибка № 306. Проблема с ключом EEPROM. Необходимо перезапустить котел. Если ошибка повторится, то придется менять плату.

Ошибка № 307. Проблема с датчиком Холла. Либо неисправен сам датчик, либо есть проблема на материнской плате.

Ошибка № 308. Неправильно задан тип камеры сгорания. Нужно проверить в меню установленный тип камеры сгорания. Если проблема не решена, то возможно установлен неправильный ключ EEPROM или неисправна материнская плата.

Любые электронные платы можно попытаться починить в мастерских по ремонту компьютеров.

Особенно, если проблема вызвана потерей контакта или старением конденсаторов

Ошибка № 309. Регистрация пламени после блокировки газового клапана. Помимо неисправности материнской платы (ее придется заменить), возможна проблема в узле розжига – неплотное закрывание газового клапана или неисправность электрода ионизации. Если проблема в электроде, то его можно попытаться просто просушить.

Приток воздуха и удаление дымовых газов (ошибки 6**)

Система подачи воздуха и удаления дымовых газов, образующихся в ходе работы газового котла, может быть естественной и принудительной. Поэтому для разных устройств некоторые ошибки возникнуть не могут. Но мы рассмотрим их все.

Ошибка № 601. Срабатывание термостата тяги возникает при обрыве контакта или внутренней поломке термостата дымоудаления. Также возможно засорение системы воздухоотвода.

Ошибка № 602. То же самое, только для камер сгорания типа VMC.

Ошибка № 604. Неисправен датчик Холла (его нужно заменить) или низкие обороты лопастей вентилятора (его нужно прочистить или тоже заменить).

Ошибка № 607. Контакты контролирующего пневмореле оказались замкнуты до включения вентилятора. Эта деталь подтверждает достаточный объем тяги перед розжигом. Чтобы устранить раннее замыкание нужно аккуратно снять пневмореле и продуть его трубки, убрав грязь или конденсат. Если это не поможет, то деталь придется заменить.

Пневмореле соединено с камерой вытяжки силиконовой трубкой. Иногда там присутствует конденсатосборник. Если проблема именно с реле давления, то для начала нужно проверить целостность трубки

Ошибка № 610. Разомкнуты контакты термопредохранителя. Необходимо заменить эту деталь.

Ошибка № 612. То же, что и ошибка № 604, но на ранних моделях фирмы Ariston.

Ошибки газовых котлов Ariston

Описания кодов ошибок котлов Ariston. Плата управления (ошибка 302) В котлах Аристон преимущественно используются платы GALILEO-MCU с защитой от скачков напряжения более 275 вольт и плавкими вставками, фаза тока не имеет значения.

Котел аристон ошибка 501. Сбой розжига. Как исправить Код неисправности 501 означает отсутствие пламени на горелке. Код неисправности 502 напротив – означает наличие пламени на горелке, но при закрытом положении газового клапана.

Коды неисправностей и ошибок котлов Аристон (Часть 1) Практически любой современный газовый котел оснащен множеством датчиков, измерительных и контрольных устройств, информация с которых попадает на главный модуль управления (плата) и с которого отправляются управляющие сигналы на включение и выключение исполнительных механизмов.

Arison ошибка 104 — перегрев Ошибка 104 газового котла ariston. Основные причины перегрева котла и плохой циркуляции теплоносителя.

Другие поломки

Кроме описанных выше, могут появляться и такие коды:

Еще одной причиной может быть то, что сильно сработались лопасти турбинки, прилипли к корпусу, это может стать помехой вращения, заменить лопасти или саму турбинку.

Датчик NTC

Как определить код ошибки, если на приборе нет дисплея или без циферблата, как например на модели Аристон BS II 24FF? Такой прибор оснащен лампочками индикации, благодаря которым можно определить поломку. Так, например, если горит индикатор 90 и перечеркнутый значок капли воды, это означает, что произошел перегрев и блокировка котла. Для устранения необходимо проверить прессостат и его подключение к плате.

Отопительный контур

Код ошибки 101 — Перегрев первичного теплообменника

Сработал/неисправность термостата перегрева или температура датчика NTC выше 102C:

Проверить / провести регулировку максимального давления газового клапана.
Прочистить / провести замену фильтра контура отопления.
Накипь в теплообменнике. Мойка / замена теплообменника.
Проверить на повреждение циркуляционный насос.

Код ошибки 103 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи более 7 C/сек (при повторе три раза):

Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Аристон.
Чистка, либо замена фильтра контура отопления.
Проверить на повреждение циркуляционный насос.

Код ошибки 104 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи или возврата более 20 C/сек:

Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Ariston.
Чистка, либо замена фильтра отопительный контур.
Проверить на повреждение циркуляционный насос.

Код ошибки 108 — Низкое давление в контуре отопления

Рекомендуется подпитка:

Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла.
Проверьте проводку, идущую к реле давления. Проверить, либо провести замену реле давления.
Проверить отопительный контур и котел на герметичность.
Чистка, либо замена фильтра отопительный контур.
Проверить на повреждение циркуляционный насос.

Код ошибки 109 — Тест на «достоверность» не пройден

Температура возвратной магистрали в период запуска котла Аристон больше температуры в магистрали подачи системы отопления на 5 С.
Убедитесь, у датчиков NTC 1 и NTC 2 есть контакт с патрубками отопления.
Проверить давление теплоносителя в отопительном контуре.
Проверьте проводку, идущую к реле давления. Провести замену реле давления.

Температурные зоны

Код ошибки 701 — Ошибка датчика температур на подаче (зона 2)

Короткое замыкание или обрыв в электрической цепи температурного датчика подающей линии (зона 2).

Код ошибки 702 — Ошибка датчика температур на обратке (зона 2)

КЗ или обрыв в электрической цепи температурного датчика обратной линии (зона 2).

Код ошибки 703 — Ошибка датчика температур на подаче (зона 3)

КЗ или разомкнут температурный датчик подающей линии (зона 3).

Код ошибки 704 — Ошибка датчика температур на обратке (зона 3)

КЗ или разомкнут температурный датчик обратной линии (зоны 3).

Код ошибки 705 — Ошибка датчика температур гидрострелки

Короткое замыкание или обрыв в электрической цепи температурного датчика гидрострелки.

Код ошибки 706 — Ошибка с перегревом в зоне 2

Перегрев в температурной зоне 2.

Код ошибки 707 — Ошибка с перегревом в зоне 3

Перегрев в температурной зоне 3.

Особенности газовых котлов Ariston

Популярность техники под брендом Hotpoint/Ariston связана не только с небольшой ценой всей продукции. Функциональные возможности этой техники нередко приближаются по своим характеристикам к флагманским моделям известных производителей.

Так, для газовых приборов этого разработчика нормой считается наличие таких функций:

Автоматическое поддержание температуры воды на выходе независимо от любых изменений в окружающей среде, а также при колебании температуры самой воды и смены ее напора. Интенсивность пламени регулируется без участия пользователя;
Автоматическое откачивание воздуха из системы нагрева, что создает безопасные условия для работы прибора;
В случае возникновения нештатных ситуаций блокируется работа циркуляционных насосов.

Рис. 1

Все защитные системы, как и блок поддержания и регулирования пламени, работает через электронную плату. Это позволяет организовать не только удобную панель с кнопками управления, а еще и индикацию текущего режима работы, а при необходимости – кодов ошибок, указывающих на предполагаемую причину появившейся неполадки.

Расшифровка этих кодов обычно представлена в инструкции по эксплуатации. Владелец техники может самостоятельно разобраться в ситуации и по мере наличия навыков еще и устранить причину. Но в большинстве случаев такая информация полезна лишь для того, чтобы определить, достаточно ли будет просто перезапустить котел или пора вызывать на дом мастера.

Особенности газовых котлов Ariston

Так, для газовых приборов этого разработчика нормой считается наличие таких функций:

Автоматическое поддержание температуры воды на выходе независимо от любых изменений в окружающей среде, а также при колебании температуры самой воды и смены ее напора. Интенсивность пламени регулируется без участия пользователя;
Автоматическое откачивание воздуха из системы нагрева, что создает безопасные условия для работы прибора;
В случае возникновения нештатных ситуаций блокируется работа циркуляционных насосов.

Рис. 1

Особенности котлов Аристон

Газовые котлы Аристон наиболее востребованы на рынке, благодаря своей репутации, проверенной временем. Они отличаются компактными размерами, удобной системой подключения и обслуживания, надежностью эксплуатации, разнообразием моделей. Компания выпускает одноконтурные и двухконтурные агрегаты, настенные и напольные, с открытой (требуется дымоход) и закрытой камерой сгорания (удаление продуктов сгорания через коаксиальную трубу).

Sp3, 5p3 (отрыв пламени)

Если настенный газовый котел Аристон 24 выдает одно из указанных обозначений (ошибка sp3 или 5p3), может быть, непорядок с пламенем. Устранение ошибки отрыв пламени газового котла Аристон связано с наведением чистоты в дымоходе. Он слишком забит пылью и нагаром или неправильно устроен, поэтому огонь сразу же задувается или происходит так называемый отрыв пламени.

Расшифровка

307-й код неисправности высвечивается на дисплее котлов Аристон модификаций Clas, Genus и Egis +. Причина – сбои электроники: в инструкции указывается на внутреннюю ошибку платы. Проявляется по-разному: при первичном пуске агрегата, разборе горячей воды, периодически в процессе функционирования котла. Покупать новую ЭПУ, учитывая стоимость блока, спешить не стоит. Анализ переписки на форумах, статистики устранения неисправностей котлов Аристон показывает: в ряде случаев причина появления ошибки 307 убирается пользователем самостоятельно.

Котел Ariston выдает ошибку 307

Вывод эксперта

При остановке котла Аристон не нужно сразу же вызывать мастера и тратить драгоценное время. Достаточно посмотреть высветившийся на дисплее код. Статистика ремонтов свидетельствует – в 85%случаев пользователь может решить проблему самостоятельно. А вот прибегать к помощи «всезнающих и бывалых» не стоит. Некоторые модели Аристон имеют существенные конструктивные отличия, что учитывается в процессе ремонта. Главный советчик – инструкция производителя. В документе обязательно имеется раздел с пояснениями к каждому коду ошибки.

как по коду найти и устранить неисправность © Геостарт

Рубрика: Печи и системы отопления

Ошибки газового котла «Ariston»: как по коду найти и устранить неисправность

Выход из строя агрегатов системы отопления обычно происходит в самый неподходящий момент. На первый взгляд газовый котел представляет собой очень сложное устройство, которое может починить только обученный мастер газовой службы, обладающий опытом, знаниями и аккредитаций производителя.

Однако для оперативного выявления причины необязательно учиться на газовщика. При возникновении ошибки газового котла Ariston система распознает проблему и отображает код неисправности на экране. В большинстве случаев найти нарушение в работе и наладить обогрев можно самостоятельно.

Проблемы контура отопления (ошибка 1**)

У котлов с логотипом Ariston все коды ошибок сгруппированы по узлам. Для каждого случая можно определить наиболее вероятные причины возникновения проблемы и пути ее решения. Сразу надо отметить, что не все неисправности можно устранить своими руками.

Отопительный контур является неотъемлемой частью системы обогрева. Газовый котел реагирует на поведение теплоносителя и предоставляет пользователю информацию о возникающих проблемах. Их решение может быть связано как с котлом, так и с элементами контура.

В случае возникновения неисправности на ЖК-экранах современных газовых котлов отображается код ошибки. Это значительно удобнее, чем считать количество миганий светодиодных лампочек как на старых моделях

Ошибка № 101. Возникает при перегреве и закипании теплоносителя в первичном теплообменнике, когда температура на датчике NTC1 превышает 102 °C.

Эта проблема возникает в следующих случаях:

Чрезмерное максимальное давление в пределах газового клапана, в результате чего происходит сильный нагрев. Необходимо отрегулировать этот параметр.
Низкая скорость движения теплоносителя. Проблема может быть вызвана засорением фильтра, образованием сужений из накипи или поломкой встроенного циркуляционного насоса. Нужно проверить и устранить эти неполадки.
Выход из строя температурного датчика. В этом случае требуется его замена.

Ошибка № 102. Показания датчика давления выходят за разрешенный диапазон. Это может быть вызвано как проблемой с давлением в контуре, так и поломкой самого датчика.

Последняя ситуация обычно возникает в результате проблем с проводкой – короткого замыкания или обрыва. Необходимо прозвонить провод от устройства до центральной платы.

Прозвонить сам датчик можно обыкновенным тестером. Сопротивление должно быть минимальным – 1-2 Ома. Если оно вообще отсутствует, то датчик однозначно придется менять

Ошибки №№103-107 возникают при экстремальных значениях температуры теплоносителя. Реакция системы происходит при анализе температуры в двух местах – на подаче воды в контур и в точке возврата:

№ 103. 3 раза в течение 4-х минут скорость роста температуры подачи превышает значение 7 °C / сек.
№ 104. Зафиксирован рост одного из показателя на значение, превышающее 20 °C в секунду.
№ 105. Теплоноситель на подаче в контур горячее возвращаемого потока на 55 °C. Проблема зафиксирована 3 раза за 4 минуты.
№ 106. Температура возврата превышает температуру подачи на 10 °C. Зафиксировано 3 раза в течение 4-х минут.
№ 107. Температура возврата превышает температуру в магистрали подачи на 30 °C. Зафиксировано однократно.

Учитывая, что температурный датчик имеет элементарную конструкцию и там, фактически, нечему ломаться, то остается выявить и устранить проблему с недостаточным движением теплоносителя.

Она может быть вызвана следующим:

Завоздушенность теплообменника или контура отопления. Возможно придется проверять весь путь на наличие пробок.
Засорение фильтра. Необходимо прочистить или заменить эту деталь.
Неисправность насоса. Замена или ремонт устройства.

Ошибка № 108 отображается по показаниям реле минимального давления. Она может быть вызвана теми же причинами, что характерны для ошибок №103-107. Кроме них возможна поломка датчика или проводки к нему, а также разгерметизация контура и частичная утечка воды.

При возникновении течи произойдет падение давления в системе. Газовый котел остановится сам, что выгодно отличает его от твердотопливного аналога или обыкновенной печки

Ошибка № 109 возникает при проблеме избыточного давления – более 3 Бар. Это может произойти в том случае, если кран подпитки закрыт не полностью. Для дальнейшей работы необходимо слить часть воды, чтобы снизить давление в контуре.

Ошибка № 110. Выход из строя или банальный износ датчика температуры. В первую очередь нужно проверить контакты и целостность провода. Если они в порядке, то придется заменить сам датчик.

Ошибка № 111 возникает тогда, когда давление в контуре ниже допустимого. Заводские настройки этого параметра для котлов фирмы Ariston – 0.4 Бар. Возможна поломка датчика или утечка воды из контура.

Ошибка № 112. Проблема с датчиком температуры на возврате из контура. Нужно проверить его контакты или заменить датчик.

Ошибка № 114. Проблема с датчиком уличной температуры. Нужно проверить его контакты или заменить датчик.

Ошибка № 116. Срабатывание (размыкание) термостата безопасного функционирования теплого пола . Нужно замкнуть перемычку TA2 на основной плате. Если срабатывание произошло вновь, то существуют проблемы в системе теплого пола. Обычно это наличие воздушной пробки.

Ошибка № 117. На некоторых старых моделях есть контроль разницы значений температуры на входе и выходе через 8 секунд после начала работы. Котел остановится, если отопление не пошло. Возможные проблемы и пути их решения такие же, как и при ошибках №№ 103-107.

Засоренный водяной фильтр вызывает проблемы с циркуляцией воды. Это приводит к остановкам котла, а также плохо влияет на насос

Иногда на индикаторе горят коды 1P1 – 1P4. Это не ошибки, а предупреждения, которые сигнализируют об однократных резких скачках температуры. Такие эффекты иногда возникают по причине гидродинамических процессов, характерных для текущей горячей жидкости в узком потоке. На них не стоит обращать внимания.

Неисправности горячего водоснабжения (ошибка 2**)

Эти типы неисправностей возникают в двухконтурных газовых котлах Ariston. Для горячего водоснабжения система безопасности автономна, что позволяет быстро определить проблему.

Многие модели котлов Ariston поддерживают возможность подключения гелиосистемы как альтернативного источника энергии для горячего водоснабжения. Поэтому некоторые ошибки и предупреждения серии «2**» связаны с работой солнечных батарей.

Ошибка № 201. Проблема с питанием температурного датчика – обрыв или короткое замыкание. Необходимо устранить пробой электропроводки.

Ошибки №№ 202-205 связаны с работой датчиков. Когда от них перестает поступать сигнал или он ведет себя непредсказуемо (резкие скачки данных), то срабатывают эти ошибки:

№ 202. Проблема с датчиком бойлера или гелиосистемы.
№ 203. Проблема с температурным датчиком NTC.
№ 204-205. Проблема с датчиком температуры, фиксирующим рабочие значения солнечного коллектора.

Для решения проблем №№ 202-205 нужно проверить плотность контактов. Если дело не в них, то придется заменить неисправный датчик.

Ошибка № 206. Проблема с температурным датчиком холодной воды в гелиосистеме . Решение такое же, как у ошибок №№ 204-205.

Температурный датчик легче заменить, чем почистить. Стоят они недорого, а найти их просто, так как в котлы устанавливают детали со стандартными параметрами

Ошибка № 207. Перегрев термостата солнечного коллектора. Это может быть вызвано причиной, когда солнечная энергия не используется для нагрева воды. Тогда коллектор нужно отключить. Также эта неисправность может возникать при поломке термостата. В этом случае его нужно будет заменить.

Ошибка (предупреждение) № 208. Недостаточный нагрев в контуре солнечного коллектора. Есть риск замерзания теплоносителя. Включается при активации функции «антизамерзание». Часть энергии от газа будет идти на обогрев коллектора.

Ошибка (предупреждение) № 209. Перегрев воды в подключенном к котлу бойлере. Возможно проблема с термостатом или с его контактами.

Сбои в электронике (ошибка 3**)

Ошибка № 301. Проблемы с EEPROM-платой (энергонезависимая память) дисплея. При возникновении такого сообщения нужно проверить правильность установки EEPROM ключа на материнской плате. Это нужно делать по описанию в руководстве пользователя для соответствующей модели.

Ошибка № 302 – частный случай предыдущей проблемы. Обе платы проходят тест, но связь между ними неустойчива. Обычно проблема заключается в переломе жил шлейфа, который придется заменить. Если он в порядке, тогда неисправность на одной их плат. Их можно снять и отнести в сервисный центр.

Ошибка № 303. Неисправность главной платы. Перезагрузка обычно не помогает, но иногда достаточно выключить котел из сети, подождать и включить снова (это первый признак старения конденсаторов). Если такая проблема становится регулярной, то плату придется менять.

Ошибка № 304. Более 5 перезагрузок за последние 15 минут. Говорит о периодичности возникающих проблем. Нужно выключить котел, подождать некоторое время и включить снова. Следует следить за ним в течение некоторого времени, чтобы идентифицировать тип предупреждений, если они проявят себя снова.

Ошибка № 305. Сбой в программе. Нужно дать котлу некоторое время постоять выключенным. Если проблема останется, то придется перепрошивать плату. Делать это нужно в сервисном центре.

Ошибка № 306. Проблема с ключом EEPROM. Необходимо перезапустить котел. Если ошибка повторится, то придется менять плату.

Ошибка № 307. Проблема с датчиком Холла. Либо неисправен сам датчик, либо есть проблема на материнской плате.

Ошибка № 308. Неправильно задан тип камеры сгорания. Нужно проверить в меню установленный тип камеры сгорания. Если проблема не решена, то возможно установлен неправильный ключ EEPROM или неисправна материнская плата.

Любые электронные платы можно попытаться починить в мастерских по ремонту компьютеров. Особенно, если проблема вызвана потерей контакта или старением конденсаторов

Ошибка № 309. Регистрация пламени после блокировки газового клапана. Помимо неисправности материнской платы (ее придется заменить), возможна проблема в узле розжига – неплотное закрывание газового клапана или неисправность электрода ионизации. Если проблема в электроде, то его можно попытаться просто просушить.

Связь с периферийными устройствами (ошибки 4**)

На экране газовых колонок Ariston отображаются коды ошибок для стандартных периферийных устройств. Это сделано для того, чтобы объяснить реакцию автоматики котла на нештатную ситуацию. В этом случае потребитель сможет попытаться самостоятельно устранить поломку или конфликт оборудования.

Ошибка № 401. Проблема коммуникации между шиной и устройством передачи данных. Она может быть вызвана или неисправностью самого устройства или повреждением шины. Ремонт возможен только в сервисном центре.

Ошибка № 402. Неисправность модема GRRS/GSM. Нужно проверить его подключение или заменить устройство.

Ошибка № 403. Проблема SIM-карты. Отошел контакт или повреждена сама карта.

Ошибка № 404. Сбой передачи данных между модемом и материнской платой. В первую очередь нужно проверить контакты. Если они плотно подключены, то неисправен модем.

GSM-модуль управления газовым котлом позволяет удаленно управлять режимами отопления здания. Однако помимо явных плюсов, есть и минус – это еще один узел, который может сломаться

Ошибка №№ 405-406. Проблема шины данных (интерфейса). Обычно неисправность заключается в неплотно соединенных контактах. Реже требуется замена самой шины.

Ошибка № 407. Обрыв сигнала от датчика комнатной температуры. Нужно проверить подключение (провод и контакты). Если они в исправном состоянии, то нужно заменить сам датчик.

Контроль пламени и розжига (ошибки 5**)

Проблемы могут возникать и у открытых и у закрытых камер сгорания. Хотя надо признать, что типов неисправностей здесь немного по сравнению с другими узлами газового котла.

Ошибка № 501. Нет пламени при розжиге.

Эта ситуация может произойти по многим причинам:

Нет газа. Нужно проверить кран на подаче. Он должен быть открыт.
Система не сработает на включение, если напряжение между нейтралью и проводником заземления будет более 10 В. Необходимо устранить утечку тока.
Вышел из строя электрод ионизации. Прежде чем его менять, надо проверить качество соединения с материнской платой.
Сбилась мощность плавного розжига. Нужно отрегулировать этот параметр согласно инструкции к конкретной модели.
Неисправность основной платы управления.

Ошибка № 502. Регистрация пламени до активизации газового клапана. Она часто возникает при отсутствии контура заземления. Если он сделан по стандарту, тогда нужно выполнить те же действия, что и при ошибке № 309.

Если в доме не было заземления, то для газового котла его придется сделать. Причем по всем правилам, иначе защитные механизмы заблокируют запуск отопления

Ошибка № 504. Отрыв пламени на горелке, если он происходит не менее 10 раз в течение одного цикла. Нужно проверить давление газа, отвод продуктов сгорания и газовый клапан.

Приток воздуха и удаление дымовых газов (ошибки 6**)

Ошибка № 602. То же самое, только для камер сгорания типа VMC.

Ошибка № 610. Разомкнуты контакты термопредохранителя. Необходимо заменить эту деталь.

Ошибка № 612. То же, что и ошибка № 604, но на ранних моделях фирмы Ariston.

Проблемы при многозональном управлении (ошибки 7**)

Котлы марки Аристон позволяют разбить дом на зоны, для каждой из которых будет задан свой режим обогрева. При возникновении проблемы с одним из участков система точно определяет неисправность, поэтому ремонт конкретного контура можно осуществить без вмешательства в остальные нормально работающие фрагменты отопительной сети.

Ошибка № 70X. Проблема с датчиком температуры подачи теплоносителя в зоне X. Необходимо проверить контакты датчика или заменить эту деталь.

Ошибка № 71X. Тоже самое, только с датчиком на обратке.

Ошибка № 72X. Зафиксирован перегрев в зоне X. В первую очередь нужно проверить работу термостата, отвечающего за этот участок. Дело может быть просто в отошедшем контакте или поломке узла. Если он работает правильно, то нужно изменить настройки.

Ошибка № 750. Ошибка гидравлической схемы. Нужно установить правильный тип подключенного гидравлического модуля (параметр меню 720). Если здесь нет ошибки, то проблема в настройках самой схемы.

Смена ряда деталей на котле Ariston – насос, кран подпитки, трехходовый клапан. Как чистить фильтры и проходы:

Наличие сигнала об ошибках современного газового котла предоставляет пользователю возможность разобраться с проблемой возникновения неполадки. Далее надо обязательно самому проанализировать способы устранения неисправности.

Иногда для восстановления работы газового котла Аристон достаточно самому почистить контакты, настроить мощность подачи газа или перезагрузить прибор. Однако все поломки, связанные с нарушениями в работе электроники и системы подачи газа в камеру сгорания лучше доверить представителям газовой организации.

Также котел реагирует на поломки периферийного оборудования или проблемы с контуром отопления. Вызывать в этом случае мастера по ремонту котлов смысла не имеет.

автор

Лавров Илья

ошибки газового котла

Котлы ariston – обозначение кодов ошибок и причины их возникновения

Сбои в электронике (ошибка 3**)

Ошибка № 307. Проблема с датчиком Холла. Либо неисправен сам датчик, либо есть проблема на материнской плате.

Неудачная первая попытка розжига.

Неполадки в электросети котла: часта причина появления многих ошибок.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Проверить заземление: в частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.

Проверить потенциал на металлической части котла: ошибка может быть связана с наводками (блуждающими токами). Появляются по разным причинам (близко расположена ЛЭП, мощный источник излучения, повреждена изоляция силового кабеля или иное), но результат один: где не должно быть потенциала, он присутствует.Не забываем также об установке диэлектрической муфты на газовой трубе.

Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Также необходимо проверить:

Положение органов управления запорной арматуры: возможно случайно был перекрыт кран подачи газа в дом или сработал отсечной клапан при отключении электроэнергии.
Исправность, состояние технических устройств: счетчик, редуктор (при автономном газоснабжении), магистральный фильтр, уровень заполнения резервуара (газгольдера, баллонной группы).

Проверить дымоход: засор который уменьшает канал отвода дымовых газов, обледенение оголовка. Применительно к котлам с открытой камерой сгорания (воздух берется из помещения) нужно обеспечить хороший приток воздуха в помещение.

Электрод ионизации: контролирует пламя горелки, если на электронную плату не поступает сигнал от измерительного прибора, котел блокируется.

Частыми причинами выхода из строя электрода становится:

Повреждение электрической цепи (обрыв, ненадежный контакт, замыкание на корпус котла).

Дефект держателя датчика: он расположен на одной сборке с электродами розжига (трещина, скол керамики).

Загрязнение проволоки: на ней накапливается пыль, сажа, окислы и в результате датчик не определяет пламя после розжига. Решается очисткой электрода мелкозернистой шкуркой.

Положение проволоки: во время технического обслуживании неаккуратными действиями электрод сбивается, перестает фиксировать наличие пламени горелки.

Конденсат на электроде: если котел стоит в неотапливаемом помещении или подтекает с дымохода без обратного уклона, сырость может влиять на все приборы котла, необходимо просушить камеру.

Неисправность трансформатора розжига: причиной становится становится повреждение электрической цепи: обрыв, отсутствие контакта.

Чистка горелки: отрыв пламени происходит при забивании форсунок пылью, кислорода хватает, а газа нет. Чистим с помощью пылесоса и зубной щеточки,.
Неисправен газовый клапан котла: проверяем обмотки катушек мультиметром (измерение проводим в кОм).

Сопротивление между выводами 1 и 3 – 6,5; 1 и 4 – 7,4 (для блока SIT SIGMA 845048).

При несоответствии газовый клапан заменяется (межвитковое замыкание). Если R = ∞ – обрыв, R = 0 – КЗ.

Неисправна электронная плата: неисправность в схеме ЭП также инициирует появление ошибки у котла.

Дефекты выявляются осмотром на предмет деформации, оплавления, обрывов и тому подобное.

Если причина отказа оборудования в плате, обратиться в сервисный центр с указанием буквенно-цифровой маркировки узла.

Удаление воздушных пробок в системе

Начать лучше с батарей. Для удаления воздушных пробок на них обычно устанавливается кран Маевского. Открываем его и ждем, пока побежит водичка. Побежала? Закрываем. Такие манипуляции нужно проделать с каждым отопительным прибором в отдельности.

Как запустить котел своими руками фото

После того как воздух из батарей будет удален, давление в системе снизится и стрелка манометра упадет. На данном этапе работ решение вопроса, как запустить котел, предусматривает повторную подпитку системы жидкостью.

Теперь, самое сложное – запуск газовых котлов требует сброса воздуха с циркуляционного насоса. Для этого котел нужно немного разобрать. Снимаем лицевую крышку и ищем предмет цилиндрической формы с блестящей крышечкой посередине, имеющей прорезь под отвертку. После того, как нашли, запускаем котел в работу – подаем на него электрическое питание и устанавливаем регуляторы нагрева воды в рабочее положение.

Сброс воздуха с циркуляционного насоса при запуске котла фото

Сразу же включится циркуляционный насос – вы услышите слабый гул и громкое бульканье и много непонятных звуков. Это нормально. Пока насос завоздушен, так и будет. Берем отвертку и потихоньку откручиваем крышку посередине насоса – как только из-под нее начнет просачиваться вода, закручиваем ее назад. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, сработает электроподжиг и запустится в работу. Снова проверяем давление и при необходимости добавляем в систему воду.

В принципе, все. Пока система прогревается, можно заняться подробным изучением инструкции (если, конечно, вы еще этого не сделали) и заняться отладкой системы, которую предусматривает запуск котла. Здесь все просто – ближние к котлу батареи необходимо прикрутить, а дальние запустить на всю катушку. Такая отладка осуществляется посредством регулирующих кранов, установленных на патрубке подключения подачи к отопительному радиатору.

Если котел не включается по необходимости

Вы открываете кран смесителя, но котел не реагирует и не пытается производить розжиг горелки, при этом никаких ошибок не возникает. Независимо от схемы работы контура ГВС котла на выходном трубопроводе устанавливается датчик, который определяет, что начался разбор воды. Он называется еще – датчик протока ГВС. Датчики бывают разных типов: одни просто определяют наличие движения воды в трубопроводе, другие – могут количественно измерять расход. Вторые применяются для обеспечения большего комфорта за счет точного регулирования мощности горелки в зависимости от величины протока.

В обоих случаях при начале протока воды с этого датчика должен поступать сигнал на плату управления. Если по каким-то причинам этого не происходит – котел будет бездействовать.

Тип датчика проще всего определить по количеству контактов. Два – значит, это замыкающийся микровыключатель. Три – датчик с расходомером.

Как поступить

Решение проблемы начинается с простейших действий. Сразу же пытаться искать причину ошибки 6р1 в котле Аристон не стоит – она часто результат влияния внешних факторов.

Проверить дымоход

Отсутствие или слабая тяга вызывает аварийную блокировку котла Аристон с ошибкой 6р1. Тестирование канала при помощи «фитилька» (от спички, зажигалки и тому подобное) точного результата не дает, хотя таких советов в интернете хватает. Отклонение язычка пламени – свидетельство наличия тяги, но достаточна ли она для срабатывания микровыключателя? Реле изначально настроено на определенное давление и регулируется на этапе производства. Потому проверка системы дымоудаления таким способом нередко приводит к ложным выводам, и устранение ошибки 6р1 затягивается надолго.

Вероятные причины

Забитая труба, вот так он зарастает полностью.

Диагностика выполняется визуально. С улицы осмотреть вывод трубы из здания. Внутри, сняв первое колено дымохода с котла Аристон, убедиться в наличии просвета, произвести очистку полости. Устранение помех циркуляции воздушного потока снимает ошибку 6р1.

Совет

Если код неисправности высвечивается нерегулярно, а лишь при смене погоды, в проектировании дымохода допущена ошибка: не принята во внимание роза ветров. Котел задувает, и появление кода с символикой 6р1 неизбежно

Проблема решается защитой оголовка. Как прикрыть, зависит от местных условий – догадаться несложно.

Проверить котел

Вмешательства в конструкцию Аристон не требуется – снять кожух и осмотреть верхнюю часть отопительного агрегата.

Прессостат и вентилятор котла Аристон чистый

Причины ошибки 6р1

Дефекты сигнальной цепи. Ошибка 6р1 возникает, когда нет «видимости» между ЭПУ и датчиком тяги. Проверить линии на предмет надежности контактов, отсутствия замыканий, обрывов, оплавления изоляции.

Проводите чистку котла Ariston

Забиты трубки. Конденсатом или пылью, попавшей с улицы сквозь фильтр. Продуть, и ошибка 6р1 исчезнет.
Неплотная посадка трубок на сигнальных портах. Ослабление, трещины в полимере, появляющиеся в процессе эксплуатации котла Аристон, приводят к ошибке 6р1. Проблема устраняется термоусадочным материалом, высокотемпературным герметиком.
Деформация пластика. Микротрещины, изломы трубок (CONDENSATE TRAP по спецификации Аристон) отражаются на тяге. Код убирается заменой проблемной детали.
Переполнение конденсатосборника. Миниатюрная емкость цилиндрической формы, где накапливается влага, попадающая в дымоход. Опорожнение снимет ошибку 6р1.
Деформация устройства Вентури. Под действием высоких температур пластик искривляется, трескается, плавится, отверстие блокируется.

Вентури котла ariston

Ослабляется (прекращается) поток воздуха к датчику тяги, падает давление, микровыключатель не срабатывает, отображается ошибка 6р1. Замена устройства – дело нескольких минут, услуги профессионала не нужны.

Повреждение конденсатосборника. Он расположен над камерой сгорания и подвергается термическому воздействию. Касание ее верхней части приводит к плавлению пластика, герметичность канала подачи воздуха к реле тяги котла Аристон утрачивается. Как результат – ошибка 6р1.
Неисправность датчика. Подгорание контактов МВ приводит к разрыву сигнальной цепи – ЭП не увидит сообщения о готовности котла к розжигу и формирует ошибку 6р1. Решение – замена реле тяги. Потеря эластичности мембраной не критична – реанимировать прибор несложно: снять, постучать о твердую поверхность. Налипшие на РТИ микрочастицы упадут, и котел Аристон запустится. Данная методика устранения ошибки – мера временная: реле следует заменить.
Проблема с вентилятором. Он включается, но не развивает обороты. Принудительная тяга недостаточная, высвечивается ошибка 6р1. Причины: загрязнение лопастей, затрудняющее вращение вала (необходима очистка) или межвитковое замыкание обмотки. Устранить неисправность не получится – вентилятор подлежит замене.

Если принятыми мерами ошибка 6р1 не убирается, причина – в «мозге» котла Аристон (ЭПУ).

Плата управления котлом Аристон

Полезные советы эксперта

Немаловажно, что детали в счете будут по заводским ценам

Порядок поиска причины ошибки

Начинать нужно с тестирования внешних систем и приборов: поломки в котлах Аристон – редкий случай.

Дымоход

Проверить тягу несложно: если она чрезмерная, наблюдается отрыв пламени, при недостаточной возникает так называемый проскок, сопровождающийся характерным хлопком. Неполную блокировку тракта (засор) легко устранить подручными средствами.

Если смонтирован коаксиальный дымоход, нужно осмотреть наружную часть тракта. Оледенение в зимний период перекрывает канал поступления воздуха к котлу. Его нехватка влияет на качество горючей смеси, нарушается работа горелки, отсюда и ошибка отрыва пламени Аристон.

Коаксиальный дымоход с защитой от внешней среды

Газовая магистраль

Ошибка 5P3 котла Аристон появляется при несоответствии значения давления нормативной величине. Нарушается оптимальное соотношение газа и воздуха в горючей смеси, что и приводит к отрыву пламени или его проскоку. Причин, инициирующих проблему с давлением в трубе, несколько.

Значительные температурные колебания, несоответствие характеристик «голубого топлива» требованиям производителя котлов Аристон.
Оледенение на магистрали. Характерно для объектов с автономной схемой газоснабжения. Как правило, дело в редукторе, работа которого блокируется образовавшимся льдом. Но просто отогреть его недостаточно – нужно дополнительно утеплить оголовок газгольдера или уличный шкаф с баллонной группой. В противном случае ошибка котла Аристон «отрыв пламени» станет появляться регулярно.

Баллоны с газом для газового котла

Горелка

Одна из причин отрыва пламени – его неустойчивость, вызванная слабой интенсивностью газа, поступающего в камеру из форсунок. Со временем они забиваются частицами сажи, пыли. Достаточно почистить горелку, и ошибка отрыва пламени котла Аристон исчезнет с дисплея. Работа проводится поэтапно.

Горелка забитая грязью пылью

Обслуживание теплообменника. Он расположен над горелкой, и постепенно на корпус прибора (в нижней части) налипают микроскопические фракции, поднимающиеся вместе с пламенем. Методика несложная: горелка накрывается листом, пленкой или куском плотной ткани для исключения попадания на форсунки грязи и пыли. Далее механическая обработка ребристой поверхности теплообменного прибора жесткой щеточкой (подойдет зубная). Все, что упадет вниз, на уложенный материал, утилизируется.
Обслуживание горелки котла. Ее форсунки также нуждаются в регулярной чистке. Понадобится пылесос и все та же зубная щетка.

Датчик ионизации

С него сигнал о наличии пламени поступает на плату управления, чем подтверждается корректное функционирование котла Аристон; при отсутствии происходит блокировка работы. В некоторых моделях датчик и контрольный электрод разнесены, но смысл ошибки отрыва пламени не меняется.

Что сделать

Почистить электрод. Аккуратно «бархатной» шкуркой удаляются все наслоения: пригоревшая пыль, сажа.
Убедиться в правильном положении электрода. Проволочку подгибать нельзя – она хрупкая, только планку держателя.

Датчик ионизации котла Ariston

Если принятые меры по восстановлению работоспособности котла Аристон не дали положительного результата, датчик ионизации меняется.

Газовый клапан

В инструкциях на отдельные модели котлов Аристон встречаются рекомендации по его регулировке: но это для профессионалов. При настройке узла нужен специальный прибор – дифференциальный манометр. Поэтому все самостоятельные попытки заранее обречены на неудачу. Возможно, ошибка отрыва пламени и исчезнет, но возникнут побочные эффекты: сбои в работе котла при изменениях режима, повышенный расход «голубого топлива» и целый ряд других.

В домашних условиях даже профессионал не возьмется ее тестировать, тем более заниматься ремонтом – нужно соответствующее оборудование и инструмент.

Проблемы с нагревом воды

Поломки ТЭНа или прессостата и коды F04, F07

Сбои в цепи нагрева и символ F08

Вероятные неисправности машинок Аристон, обозначенные кодом F8:

Если режим стирки прерывается сразу после запуска или на этапе стирки и прибор не греет воду, скорее всего, потребуется заменить ТЭН.
Если машинка останавливается после старта, при переходах на режим полоскания или не отжимает – возможно, на контроллере произошло «залипание» контактной группы реле ТЭНа во включенном состоянии. В этом случае можно заменить вышедшие из строя элементы микросхемы и, при необходимости, перепрошить плату.
Если же прибор «зависает» на различных режимах (причем это может быть как стирка, так и полоскание или отжим), может быть повреждена проводка или контакты в цепи нагревателя, либо поломка прессостата, который считает, что в машинку не поступает достаточное количество воды.

Код 201-202

Нет контакта или имеется короткое замыкание на датчике NTC. Проблема возникает из-за частых скачков напряжения в сети. Решаема исключительно с помощью специалистов.

Код 207

Перегрев трубопровода солнечного коллектора, чему виной неисправность терморегулятора. Определяется с помощью специальных инструментов. В ремонте требуется вмешательство опытных мастеров.

Код 209

Превышение предельно допустимой температуры в резервуаре нагрева воды, что бывает при неисправностях самого терморегулятора, а также резкого снижения давления воды в системе. Котел блокируется, после чего его можно попробовать перезапустить. Частые повторения такой ошибки – сигнал о необходимости тестирования платы терморегулятора и ее замены при необходимости.

Ошибки электронного блока управления котлом

Проблемы этой категории могут возникать как при скачке напряжения в сети, так и при ухудшении контактов рабочих элементов. Все коды начинаются с цифры 3.

Код 301

Сбои в работе дисплея, который не может корректно отображать все данные о процессах, происходящих в котле. Иногда помогает решить проблему выключение и перезагрузка котла. Если проблема не решилась, то без вмешательства в электронику не обойтись.

Код 303

Самая сложная в определении и устранении ошибка, которая показывает о наличии проблем в электронном блоке управления. Возникает по ряду причин, в том числе и заводской брак отдельных элементов проводки. Для устранения необходимо проверить все части ЭБУ на наличие неисправностей.

Ошибки и неисправности розжига и обнаружения

Данные ошибки возникают, когда пропадает искра или котел тухнет самопроизвольно. Причин масса: от засоренной вытяжки до поломки центральной платы управления.

Код 501

При розжиге отсутствует или быстро пропадает пламя. Причин несколько:

Нет подачи газа, закрыт вентиль на трубе.
Окислился или отошел от платы электрод ионизации.

Нужно проверить через смотровое окно, появляется ли пламя вовсе или нет искры? Устранить проблему могут специалисты.

Код 502

Указывает на наличие утечки, когда появляется пламя при закрытом вентиле подачи газа. Если ошибка высвечивается на дисплее, но на самом деле пламени при закрытой подаче газа нет, значит, проблема в электроде ионизации, который дает неправильные сигналы на плату, откуда, собственно и «выскакивает» данная ошибка.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обязательно следует проверить исправность клапана подачи газа на трубе, чтобы исключить вероятность развития утечки.

Код 601

Ошибка возникает при срабатывании датчика перегрева газохода в открытых камерах сгорания. Обычно причина в неисправности самого датчика, либо в недостаточной вентиляции (засор, закрыта крышка).

Что делать при возникновении ошибок?

Вот несколько советов от экспертов в газовом оборудовании, которые помогут, если дисплей котла отображает соответствующий код:

Обязательно посмотрите, что обозначает тот или иной код в сервисной книге. Обычно ответ на вопрос проще, чем кажется.
Проверьте все системы коммуникаций: открыт ли вентиль подачи газа, достаточный ли уровень воды в системе отопления, нет ли завоздушенности, открыта ли вытяжка.
Обратитесь в сервисный центр, где вам помогут и проинструктируют о том, что делать дальше.

Часто у клиентов затруднен именно первый розжиг. Если эта процедура так сложна, то можно вызвать специальную службу, которая за умеренную плату полностью избавит от проблем. Помните, что перезагрузка котла не всегда эффективна в решении тех или иных проблем. Если один и тот же код выскакивает довольно часто, то это явный сигнал, что нужно вызывать мастера.

В заключении стоит отметить, что газовые котлы Аристон склонны к возникновению неисправностей так же, как и другие марки. О различных неполадках в работе сигнализируют коды ошибок, которые отображаются на цифровом дисплее. Чтобы работа газового оборудования была корректной и безопасной, необходимо не игнорировать ошибки, а устранять их.

Неисправности розжига котлов Ariston. Ошибка 501

Код неисправности 501 означает отсутствие пламени на горелке.

Код неисправности 502 напротив – означает наличие пламени на горелке, но при закрытом положении газового клапана.

Также система управления может выдавать несколько кодов оповещения, которые соответственно говорят о неуспешных попытках розжига в разных режимах (коды 5P1, 5P2, 5P3).

Как и другие котлы, аристон определяет наличие пламени по специальному электроду ионизации, расположенному на газовой горелке рядом с электродами розжига, но делает это за три попытки, если существует такая необходимость. Проще всего будет разобраться, рассмотрев логику работы розжига.

Попытка 1: зажигания осуществляется на мощности, равной 80% номинальной (для режима мягкого розжига), если после 8 секунд защитной задержки пламя не регистрируется датчиком, система выдает оповещение 5 P1 и котёл переходит ко второй попытке;

Попытка 2: устанавливается 90% мощности мягкого розжига и если по окончании защитной паузы 8 с. нет пламени на горелке – выдается 5 P2, аппарат делает последнюю попытку;

Попытка 3 – полная мощность, если пламя не обнаруживается – котел выдает пользователю ошибку 501, при этом вентилятор продолжает работать на максимальных оборотах в течение 40 секунд, а затем ещё 2 минуты на минимальных оборотах.

Один из примеров данной неисправности на конденсационном котле показан на видео:

При ошибке 501 розжига газового котла рекомендуется выполнить следующие проверки:

состояние и положение электродов зажигания
положение электрода контроля пламени и надежность контакта с платой
надежность контакта питающего провода с генератором розжига
поломка платы управления (требуется диагностика)

Какие существуют виды настенных котлов Аристон

Все котлы фирмы Аристон подразделяются на 3 серии. Они имеют разные технические показатели и функции, а именно:

Clas – под этой серией подразумеваются более громоздкие и мощные аппараты для отопления жилых помещений. Они оснащаются исключительно специальными регуляторами, которые автоматически регулируют подачу газа. Это необходимо для экономии топлива, что очень удобно с точки зрения затрат на коммунальные услуги и при частых командировках владельца дома.
Genus. Это наиболее инновационные и многофункциональные модели газовых агрегатов Аристон. Они имеют больше возможностей, чем остальные котлы от данного производителя. Вместе с самим оборудованием, покупатель получит такие дополнительные аксессуары, как вентилятор, необходимый для плавной регулировки оборотов, а также теплообменники, первичный и вторичный. Все аппараты из линейки Genus отличаются наличием большого жидкокристаллического дисплея. На нем будут отображены все характеристики, которые соответствуют работе котла на данный момент.
Egis. Агрегаты из этой серии имеют небольшие размеры и привлекательный внешний вид, чем и заслужили большую популярность среди владельцев небольших квартир. Устройство хорошо впишется в любой интерьер. Важная особенность этих котлов состоит в том, что при своих размерах они имеют достаточно высокий уровень КПД и незначительный расход топлива, который контролируется интеллектуальной системой управления.

Плохая циркуляция или отсутствие теплоносителя: Рост T подачи > 7°C/сек (при повторении 3 раза)

Неполадки в электросети котла: часта причина появления многих ошибок.

Низкое давление теплоносителя в системе: если стрелка манометра котла вышла из зеленого сектора и перешла в красный) необходимо поднять давление до минимального порога в 1Бар

Кран подпитки расположен в нижней части отопительной установки, рядом с патрубком присоединения трубы ХВС.

Открывается против часовой стрелки до появления характерного шума поступающей жидкости, не забываем закрыть краник в обратном порядке, иначе давление уползет в обратную красную зону и начнет срабатывать сбросной клапан (польется вода).

В моделях Аристон серии GENUS предусмотрена автоматическая подпитка контура отопления: активируется при давлении < 0,6 бар. Пользователь сам устанавливает порог срабатывания в настройках: нужно проверить, при необходимости скорректировать параметр.

Фильтр грубой очистки котла: установлен на входе и предотвращает замусоривание теплообменника и внутренних труб наносами из обратной линии.

Насос котла: котлы Baxi комплектуются перекачивающими устройствами с ротором «мокрого» типа, т.е. теплоноситель постоянно омывает внутреннюю часть насоса, выполняя функции смазки и охлаждения. Накипь, образующаяся на конструктивных частях, приводит к падению скорости вращения вала. Как результат, помпа котла Бакси не выходит на расчетную мощность, снижается циркуляция.

Простейшее тестирование насоса выполняется: проворачиванием его вала вручную и по тому, насколько легко прокручивается вал, оценивается состояние механической части.

Стравить воздух

Прокрутить насос без розжига котла. Нажать, удерживать кнопку: mode (для Аристон серии Эгис Плюс 24 на 10 сек), Reset (для модификаций УНО, Матис на 6 сек). Вращение крыльчатки насоса инициирует удаление из теплоносителя скопившихся пузырьков.
Проверить автоматические клапана, смонтированные в отопительной системе. Для полной гарантии стравить вручную, так как канал отведения воздуха в арматуре при низком качестве жидкости регулярно забивается и требует чистки. После этих действий ошибка 105 должна исчезнуть.

В идеале чтобы хотя бы 1-2 батареях каждого этажа был установлен автоматический воздухоотводчик.

Неисправна электронная плата: неисправность в схеме ЭП также инициирует появление ошибки у котла.

Дефекты выявляются осмотром на предмет деформации, оплавления, обрывов, конденсата и тому подобное.

Общие коды ошибок котла и что делать | PlusHeat

Время от времени котлы могут отображать коды ошибок, чтобы помочь вам определить, есть ли проблема с котлом, подачей газа или системой отопления, и как ее решить. Некоторые проблемы легко исправить, и вы можете выполнить несколько простых шагов, чтобы сделать это самостоятельно, в то время как другие должны быть решены зарегистрированным инженером Gas Safe.

Код ошибки отображается на дисплее передней панели в виде двух или трех цифр, которым предшествует буква «Е».

Вот список некоторых наиболее распространенных кодов ошибок и рекомендуемых действий.

Если код ошибки не исчезает или не указывает на проблему, которую вы можете решить самостоятельно, позвоните в Plus Heat по телефону 0808 164 2892, и мы организуем приезд одного из наших инженеров по газовой безопасности.

Е110, Е125, Е131

Котел: Общий
Рекомендация: прокачать радиаторы и сбросить
Эти 3 отдельных кода ошибки котла указывают на перегрев. Чтобы решить эту проблему, стравите воздух из радиаторов и перезагрузите котел. После этого код ошибки должен исчезнуть.

Е119

Котел: универсальный
Рекомендация: Поднять давление котла
Этот код ошибки означает низкое давление воды. Добавляйте воду в систему до тех пор, пока манометр не покажет нормальный уровень воды, обычно между 1 и 2 барами. Если вам приходится делать это чаще, чем раз в 2 месяца, или если вы видите признаки утечки, проинструктируйте инженера.

Е133

Котел: Общий
Рекомендация: Сброс котла
Этот код ошибки означает, что котел не загорелся. Проверьте, есть ли подача газа к другим приборам (например, варочной панели) и включен ли счетчик газа (и находится ли он в кредите), затем сбросьте котел. Если слышен грохочущий звук или код ошибки не исчезает, обратитесь к инженеру.

ЛК и Л2

Котел: Идеал
Рекомендация: сброс котла
Эти коды ошибок означают блокировку зажигания, обычно вызванную выключением котла. Если вы пользуетесь счетчиком предоплаты, проверьте, не закончился ли у вас в последнее время кредит, или проверьте настройки их термостата. В любом из этих случаев простая перезагрузка котла должна решить вашу проблему.

Котел: Идеал
Рекомендация: Поднимите давление котла
. Этот код ошибки означает низкое давление воды. Добавляйте воду в систему до тех пор, пока манометр не покажет нормальный уровень воды, обычно между 1 и 2 барами. Если вам приходится делать это чаще, чем раз в 2 месяца, или если вы видите признаки утечки, проинструктируйте инженера.

ЛФ

Котел: Идеал
Рекомендация: Сбросить котел
Этот код ошибки означает, что котел не загорелся. Проверьте, есть ли подача газа к другим приборам (например, варочной панели) и включен ли счетчик газа (и находится ли он в кредите), затем сбросьте котел. Если слышен грохочущий звук или код LF сохраняется, обратитесь к инженеру.

ЕА 227

Котел: Worcester Bosch
Рекомендация: сброс котла
Эти коды ошибок означают блокировку зажигания, обычно вызванную выключением котла. Если вы пользуетесь счетчиком предоплаты, проверьте, не закончился ли у вас в последнее время кредит, или проверьте настройки их термостата. В любом из этих случаев простая перезагрузка котла должна решить вашу проблему.

Е117

Котел: Baxi
Рекомендация: прокачать радиаторы
. Этот код ошибки указывает на слишком высокое давление воды. Чтобы уменьшить давление воды, удалите из радиаторов весь воздух и, при необходимости, немного воды, пока давление не будет в пределах рекомендуемого диапазона (обычно в пределах 1-2 бар). При этом котел должен быть выключен.

Е118

Котел: Baxi
Рекомендация: поднимите давление в бойлере
Этот код ошибки означает низкое давление воды. Добавляйте воду в систему до тех пор, пока манометр не покажет нормальный уровень воды, обычно между 1 и 2 барами. Если вам приходится делать это чаще, чем раз в 2 месяца, или если вы видите признаки утечки, проинструктируйте инженера.

Е135

Котел: Baxi
Рекомендация: сброс котла
Эти коды ошибок означают блокировку зажигания, обычно вызванную выключением котла. Если вы пользуетесь счетчиком предоплаты, проверьте, не закончился ли у вас в последнее время кредит, или проверьте настройки их термостата. В любом из этих случаев простая перезагрузка котла должна решить вашу проблему.

Baxi 117 Код неисправности котла

Чуть ниже у нас есть список часто задаваемых вопросов, касающихся кода неисправности 117 на котле Baxi.

Что означает код неисправности 117 на моем котле Baxi?
Какое правильное рабочее давление для котла Baxi?
Что произойдет, если котел работает при высоком давлении?
На какие другие части системы центрального отопления влияет высокое давление в котле?
Что вызывает высокое давление в котле?
Я использовал наполнительную петлю для добавления воды (и давления), но оно слишком высокое, что мне делать?
Как прокачать радиатор?
Мой радиатор шипит, когда я открываю выпускной клапан, это нормально?
Почему давление в бойлере увеличивается при включенном отоплении?
До какого давления следует доливать бойлер, используя контур заполнения?
Где находится заправочная петля на моем котле Baxi?
Какие проблемы могут возникнуть с контуром заполнения?
Какие проблемы может вызвать предохранительный клапан или расширительный бак?
Можно ли отремонтировать расширительный бак и предохранительный клапан?

Код неисправности 117 будет отображаться на вашем котле Baxi, когда давление в котле превышает его рабочий допуск.

Давление в котле слишком высокое, его необходимо уменьшить.

Бойлеры обычно настроены на 1,5-1,6 бар. Но они будут работать без проблем в диапазоне 1-3 бар.

Когда давление превышает 3 бар или падает ниже 1 бар, большинство котлов блокируются.

Блокировка — это электронная плата котла, сообщающая всем компонентам о прекращении работы.

Это делается для защиты внутренних частей котла от повреждения и, в некоторых случаях, для защиты людей в помещении, когда котел небезопасен.

Котлы имеют прочную конструкцию и выдерживают высокое давление.

Однако высокое давление создает чрезмерную нагрузку на компоненты. В старых котлах маловероятно, что эти детали выдержат дополнительное давление. Так что детали котла все равно будут выходить из строя.

Типичным примером являются изношенные уплотнения насоса. Высокое давление может привести к их утечке. В свою очередь, это может привести к дорогостоящему повреждению электрических компонентов водой.

Но высокое давление в вашей системе вызывает утечки не только в вашем котле, но и во всех аспектах вашего центрального отопления.

Давление в вашем котле указывает давление в системе; все ваше центральное отопление.

Сюда входят такие вещи, как:

Трубопровод
Радиаторы
Вешалка для полотенец
Клапаны

С возрастом эти предметы становятся более хрупкими. Высокое давление может привести к утечкам (например, отверстиям в радиаторах).

Таким образом, вместо высокого давления вы увидите блокировку котла из-за потери давления. Потому что котел теряет давление при утечке в системе.

Проблема здесь в том, что многие из этих утечек не будут видны (например, точечные отверстия в задней части радиаторов или трубы, которые находятся за крышкой), и проблемы с влажностью могут возникнуть в вашей собственности без вашего ведома.

Есть несколько факторов, вызывающих высокое давление в котле:

Использование контура наполнения для «поднятия» давления в котле (путем добавления воды)
Неисправный контур заполнения
Неисправность предохранительного клапана или расширительного бака
Включение отопления или подача горячей воды

Если вы увеличили давление в котле, и оно слишком высокое, вы можете легко сбросить давление.

Самый быстрый и простой способ сбросить давление и сбросить код неисправности 117 на вашем Baxi — прокачать радиатор.

Во-первых, убедитесь, что у вас есть полотенца для защиты пола и емкость для сбора воды.

Далее вам нужно найти выпускной клапан. Он расположен с одной стороны радиатора.

Используя ключ для прокачки радиатора, медленно откройте вентиль. Это позволит воде выйти и медленно начнет снижать давление в вашем котле.

И, если вы стравите слишком много воды из ваших радиаторов (т.е. давление в котле упадет ниже 1,6 бар), вы можете поднять давление с помощью внешнего контура заполнения.

Стоит отметить, что перед тем, как вода начнет капать, вы можете услышать легкое «шипение». Это воздух выходит из радиатора.

Захваченный воздух может повлиять на эффективность радиаторов. Так что, если первый радиатор показывает признаки воздуха, стоит прокачать и другие.

При сбросе давления вы будете ждать, пока перестанет шипеть, и тогда будет выпущена вода (что, в свою очередь, сбросит давление).

Однако, если вы уже отрегулировали давление, спустив воду, просто закройте вентиль на каждом радиаторе, когда шипение прекратится, и это шипение сменится капельками воды.

Это признак того, что вышел весь воздух.

При сбросе давления вы будете ждать, пока шипение прекратится, и тогда будет выпущена вода (что, в свою очередь, сбросит давление).

Это признак того, что вышел весь воздух.

Давление в вашем котле будет увеличиваться, когда включено отопление или когда вы наполняете ванну/наполняете душ.

Вода расширяется, что увеличивает давление, но редко более чем на 0,5 бар.

Если давление в вашем котле увеличивается более чем на 0,5 бар при использовании вашего котла, это указывает на проблему с такими компонентами, как предохранительный клапан или расширительный бак.

Чтобы определить, откуда берется ошибка 117, сначала нужно убедиться, что давление в котле установлено правильно.

В холодном состоянии постарайтесь наполнить бойлер до 1,5 бар с помощью внешнего контура заполнения.

Реально котел может быть установлен на 1-2 бара и работать нормально, но большинство производителей предлагают 1,5-1,6 бар, чтобы обеспечить оптимальные условия для работы котла.

Заправочная петля обычно расположена на нижней стороне котла. Ищите плетеный шланг с клапаном на нем.

Открытие этого клапана позволит воде попасть в систему отопления и повысить давление.

Во-первых, убедитесь, что вы перекрыли клапан контура заполнения после заполнения бойлера. Если клапан даже слегка открыт, он будет продолжать увеличивать давление в котле до тех пор, пока не заблокируется.

Несмотря на то, что это очень редко, нередки случаи частичного захвата или блокировки петель заполнения. Это может означать небольшой подсос воды, которая продолжает увеличивать давление в котле, даже когда клапан находится в положении «выключено».

Причина может быть такой простой, как небольшая частица нагревательного шлама, блокирующая последнюю секцию движения в клапане.

Заправочные петли относительно дешевы в покупке и замене (менее 100 фунтов стерлингов, включая работу), поэтому замена, а не ремонт, была бы наиболее разумным вариантом в этом случае.

Котлы оснащены устройством для сброса избыточного давления из котла. Это позволяет избежать быстрого повышения давления (при включении отопления), чтобы не повредить детали котла.

Ваш котел будет иметь предохранительный клапан (клапан сброса давления), расширительный бак или и то, и другое.

Когда эти компоненты выходят из строя, избыточному давлению некуда деваться. Итак, давление на вашем котле увеличивается и высвечивается код ошибки 117.

Наиболее частая неисправность расширительных баков — необходимость повышения давления. За вас это сможет сделать инженер-котельщик, а значит, замена вам не понадобится.

Если доливка сосуда не помогает, потребуется замена.

PRV невероятно дешев. Поэтому вместо того, чтобы тратить время на ремонт старой детали, которая вскоре снова может выйти из строя, стоит заменить ее.

Чтобы узнать больше о проблемах с котлами Baxi, посетите страницу «Проблемы и способы устранения неполадок с котлами Baxi».

Слишком высокое давление в бойлере? Вот как его уменьшить

Давление в котле — это баланс между водой и воздухом, который проходит внутри вашей системы отопления. Каждая система имеет манометр на панели под ней, который показывает точные показания. Когда датчик на вашем котле показывает тревожный код ошибки на своем цифровом дисплее, возможно, вы имеете дело со слишком высоким или слишком низким давлением в котле.

Кому еще следует прочитать это руководство по давлению газового котла:

Люди, которые ранее обслуживали котел у теплотехников-«ковбоев», которые сделали работу некачественно, что привело к выходу агрегата из строя;
Лица, пропустившие ежегодное обслуживание котла;
Люди, которые не рассчитали, сколько воды требуется системе центрального отопления, что привело к сбоям в работе котла;

Содержание

Но сначала: как узнать, что давление в вашем котле центрального отопления высокое?
Эй, давление в котле поднимается до 2-3 бар?! Почему он слишком высок?
Как снизить давление в котле
Давление в котле продолжает расти? Вот когда вам следует позвонить инженеру по котлам
Как предотвратить повышение давления в котле

Но сначала: как узнать, что давление в вашем котле центрального отопления высокое?

Какое давление должно быть в котле при включенном отоплении? Большинство, если не все, манометры имеют цветные маркеры для безопасных и небезопасных условий давления внутри вашего прибора. В идеале, когда котел работает, давление должно быть в пределах 1,5-2 бар, а когда он не работает – 1-1,5 бар. Обычно безопасные уровни давления отмечены зеленым цветом, а слишком низкое или слишком высокое давление – красным.

Высокое давление в котле считается, когда стрелка указывает на красную зону, превышающую 2 бара. На самом деле это не опасно, но может привести к дорогостоящему повреждению вашей системы отопления, а если оно достаточно высокое, то может снизить эффективность котла. Если у вашего котла неисправен манометр или он вообще отсутствует, достаточно взглянуть на него, чтобы понять, что у вашего прибора проблемы.

Эй, давление в котле поднимается до 2-3 бар?! Почему он слишком высок?

Когда показания манометра достигают или превышают 2 бара, это явный признак того, что что-то не так. Есть несколько причин, которые могут вызвать высокое давление в котле:

Недавнее повторное повышение давления в котле – если вы недавно выполняли это независимо от причины, возможно, давление было неправильно оценено, и, следовательно, теперь оно растет.
Переполнение водой – слишком много воды в системе может вызвать повышение давления.
Неисправные детали – независимо от того, новый ли ваш прибор, некоторые детали могут полностью или частично перестать работать, что может привести к повышению давления.
Срок службы котла – Для агрегатов со сроком службы 10 лет или около того это обычная проблема. Падение давления в котле или слишком высокое давление может быть проблемой, вызванной возрастом вашего прибора.

Что происходит, когда давление в бойлере слишком высокое? Может ли котел взорваться?

Что самое худшее может случиться, если давление в котле слишком высокое? Ваше устройство может начать протекать или некоторые внутренние элементы могут быть повреждены, так что это не является незначительной проблемой, которую вы не должны упускать из виду. Если возникают проблемы с давлением, вызовите профессионала для ремонта вашего котла в Лондоне.

Производители делают современные котлы, чтобы выдерживать высокое давление, и большинство устройств должны быть безопасными, однако в редких случаях котел взрывается, если он старый и вы долгое время не обращали на него внимания. В некоторых современных системах отопления есть предохранительные клапаны, но на это полагаться не стоит. Высокое давление редко является причиной взрыва котла, но его могут вызвать различные другие причины, такие как неисправные внутренние детали.

Как снизить давление в бойлере

Уменьшение давления в бойлере имеет решающее значение для поддержания вашего прибора в целости и сохранности, возвращая его к нормальной работе и эффективности. Имейте в виду, что показания как высокого, так и низкого давления плохо влияют на производительность вашей системы отопления. Слишком сильно уменьшите давление, и вам придется снова повысить давление в котле.

А вот что может снизить давление в котле:

Слив переполненной системы центрального отопления

Одна из самых простых вещей, которые вы можете сделать, чтобы снизить давление, это слить лишнюю воду из системы центрального отопления. Найдите сливной кран в системе и спустите немного воды. Подготовьте ведро для сбора воды и швабру на случай случайного разлива.

При сливе воды следите за манометром котла, чтобы отслеживать возможные изменения.

Стравить воздух из радиаторов, чтобы освободить шлюзы

Влияет ли стравливание радиаторов на давление в котле? Да, если проблема в соотношении воздуха и воды внутри системы. Если проблема, вызывающая повышение давления, в чем-то другом, то кровотечение ничего не даст.

Удаление воздуха из радиатора помогает выпустить воздух из системы и восстановить поток воды. Выпускной клапан обычно находится в верхней правой части радиатора, и вам нужно повернуть его с помощью ключа для выпуска воздуха, чтобы выпустить воздух.

Вы можете сделать это самостоятельно, но имейте в виду, что иногда это грязная работа, и вам понадобится ведро и несколько полотенец, чтобы собрать вытекающую воду.

Необходимые инструменты: ключ для прокачки радиатора, тряпка или ведро.

Что делать: Поверните выпускной клапан, чтобы воздух и лишняя вода могли выйти из системы.

Стоимость: Немного самодельного энтузиазма и около 15 минут вашего времени, в зависимости от того, сколько радиаторов вам нужно прокачать.

Устранение неполадок с котлом, если таковые имеются

Иногда при слишком высоком давлении котел может одновременно протекать. В таких случаях важно устранить проблему и определить, что является причиной, а что является следствием. Например, высокое давление в бойлере может привести к утечке, а переполненный негерметичный прибор может вызвать высокое давление.

Как только вы заметите повышенное давление и утечку воды, обязательно:

Перекройте подачу воды.
Выключить отопление.
Уберите весь беспорядок.
Проверка котла специалистом по газовой безопасности.

Подтянуть или заменить неисправные клапаны

Иногда одной из причин высокого давления в котле является неисправный клапан. Неисправный клапан может привести к попаданию воды в контур отопления, что, в свою очередь, вызовет повышение давления внутри системы. Если клапан ослаблен, попробуйте подтянуть его, и если это не поможет, вам необходимо заменить его. Последнее должен делать только инженер по газовой безопасности.

Давление в котле продолжает расти? Вот когда вам следует позвонить инженеру по котлам

Давление в вашем котле все еще высокое даже после прокачки радиаторов? Что ж, у вас может быть серьезная проблема, поэтому лучше найдите инженера по котлам, чтобы проверить ее. Кроме того, если было применено несколько исправлений, а давление в котле продолжает расти, это явный признак того, что может потребоваться новый котел.

Для удобства проверьте панель управления котла на наличие кодов ошибок. В таблице ниже вы увидите варианты кода в зависимости от марки котла.

Учтите, что ваш инженер по котельной будет намного счастливее, если вы сообщите ему, какой код ошибки вы видите на панели управления. Это поможет им предоставить вам правильную цену за работу, а также даст специалисту представление о том, в чем проблема. Таким образом, они заранее подготовятся к работе и сэкономят время вам обоим.

, F10426 Максимальное давление воды problems are described without codes

6 котла Potterton слишком высокое давление

Проблемы с давлением в котле, связанные с брендом	Коды ошибок
Слишком высокое давление в котле Worcester Bosch	A1, E9, 224
Слишком высокое давление котла Vaillant	F.12, S.41, F.74, F.75
Слишком высокое идеальное давление котла
Ferroli boiler pressure too high	A37, A03
Baxi boiler pressure too high	117, 162, 166, E164, H.02 – .06, E117
Давление в бойлере Glow Worm слишком высокое	F32, F73/F74, блокировка котла в течение 10 секунд, F9, F09, F.74
Слишком высокое давление в котле Vokera	AL40, AL41, E040, E041 или системное сообщение
E117

Как предотвратить повышение давления в котле

После того, как проблема устранена, независимо от того, определили ли вы причину повышенного давления или нет, есть некоторые вещи, которые вы можете сделать чтобы этого не произошло.

Будьте осторожны, чтобы не переполнить систему.
Регулярно прокачивайте радиаторы. Это выпустит воздух и снизит давление внутри вашей системы.
Запланируйте регулярное техническое обслуживание котла в надежной компании.
Закройте заправочный контур – два вентиля, которые пропускают воду внутрь системы. Если держать их открытыми в течение длительного времени, в вашу систему попадет больше воды, что приведет к повышенному давлению.
Проверьте расширительный бак, так как это часть системы, которая поддерживает постоянное давление и предотвращает внезапные изменения.

Когда дело доходит до ремонта неисправной системы центрального отопления, замены деталей или повышения давления в котле, всегда обращайтесь к сертифицированному инженеру по газовой безопасности. Это не самостоятельные задачи, и вы можете принести больше вреда, чем пользы, если попытаетесь исправить ситуацию своими руками.

Выводы

Подводя итог руководству, вот основные выводы, которые следует запомнить:

Высокое давление в котле не опасно, и ваш котел не взорвется.
Низкое давление в котле также неблагоприятно для вашей системы отопления.
Причин повышения давления может быть множество.
Вы должны заранее обсудить коды ошибок с инженером.
Кроме прокачки радиаторов, все остальные ремонтные работы должны выполняться специалистом.

Проблемы с котлами ATAG, советы по ремонту и способы устранения

Получите лучшие котировки, быстро!
Более 5000 инженеров по всей Великобритании
Зарегистрированные инженеры по газовой безопасности

Нужен новый котел?

Получите БЕСПЛАТНЫЕ котировки без обязательств прямо сейчас!

Никаких задержек! Получите котировки сегодня
Сравните предложения и получите лучшие цены
Инженеры, зарегистрированные как Gas Safe и OFTEC

1 607 отзывов

Какая работа вам нужна?

Новый котел с установкой Новый Централ Обогрев Ремонт котла

Отлично 4,8 из 5

1 607 отзывов

Производители котлов

Автор: Роб Уэллс

Обновлено: 12 января 2022 г.

Наиболее распространенные неисправности котлов ATAG
Для каких проблем с котлами ATAG нужен инженер?
Гарантия на котел ATAG
Пришло время заменить котел ATAG?

Последнее обновление: 12 января 2022 г.

Некоторые распространенные проблемы с котлами ATAG могут быть решены даже без вызова инженера, но если инженер необходим (и если есть сомнения, всегда обращайтесь к инженеру), вы можете получить бесплатное предложение по ремонту котла в нашей службе.

Наиболее распространенные проблемы с котлами ATAG

Топ 5 проблем с котлами ATAG	Ошибка ATAG/коды неисправности
Зажигание при выключенном обогреве	Проверить термостат
Низкое давление котла	118
Без отопления и горячей воды	133, 501
Радиаторы не нагреваются	133
Отопление, но без горячей воды	141

Зажигание при выключенном нагреве

Цифровая беспроводная комнатная статистика может привести к неожиданному включению вашего котла ATAG, что может привести к трате энергии, если вы не сделали запрос на отопление или горячую воду.

Как остановить случайное включение котла

Если это произойдет, дважды проверьте, чтобы минимальная температура в помещении была достаточно низкой (от 8°C до 12°C), потому что, если она слишком высока, то, когда температура в помещении падает ниже этой температуры, беспроводной комнатный датчик предупредит котел и нагреет дом вверх.

Низкое давление в котле

Этот код ошибки означает, что давление меньше 1 бар или слишком малое увеличение давления насоса (насос не обнаружен).

Увеличение низкого давления в котле

Наше руководство по увеличению давления в котле поможет вам восстановить требуемое давление в вашем котле ATAG

Без отопления и горячей воды

Возможными причинами могут быть сломанные диафрагмы и шлюзы, проблемы с термостатом, низкий уровень воды или выход из строя клапанов с электроприводом. Рекомендуется проверить, не является ли причиной проблемы проблема с давлением в бойлере или с вашим термостатом.

Если вы считаете, что вашему котлу нужна новая деталь, вам необходимо привлечь к этому делу сертифицированного инженера по газовой безопасности. Они смогут тщательно диагностировать проблему и при необходимости заменить сломанные детали.

Радиаторы не нагреваются

Если ваши радиаторы не нагреваются или нагреваются только снизу, возможно, в системе остался воздух. Когда воздуха слишком много, это может вызвать закупорку, что не позволит горячей воде циркулировать вокруг радиаторов. Чтобы снова нагреть радиаторы, может потребоваться их прокачка.

Как прокачать радиаторы

Прежде чем приступить к прокачке радиаторов, убедитесь, что центральное отопление выключено. Никогда не прокачивайте радиаторы при включенном отоплении.

Когда обогрев выключен и система успела остыть, выполните следующие действия, чтобы удалить воздух из радиатора. Не стесняйтесь обращаться к зарегистрированному инженеру Gas Safe, чтобы позаботиться об этом, если вы чувствуете себя некомфортно.

Отопление, но без горячей воды

Комбинированные котлы ATAG

мгновенно отправляют горячую воду к радиаторам или крану горячей воды в зависимости от того, что вам нужно в данный момент. Отводной клапан направляет воду в соответствующий выход, но время от времени, особенно на старых котлах, они могут заклинивать, а это означает, что даже если вы открываете горячий кран, радиаторы нагреваются.

Крепление переключающего клапана

Отводной клапан — это не то, что вы можете починить самостоятельно, вам понадобится профессиональный инженер-теплотехник, который отремонтирует или заменит отводной клапан, в зависимости от его состояния.

Для каких проблем с котлами ATAG нужен инженер?

Мы составили список наиболее распространенных симптомов неисправности котла, чтобы дать вам представление о том, что они могут означать и сможете ли вы устранить их самостоятельно или вам понадобится помощь инженера.

Проблема	Возможная причина	Вам нужен инженер?
Без отопления и горячей воды	Сломанные диафрагмы и шлюзы, выход из строя клапанов с электроприводом, проблемы с термостатом или низкий уровень воды	Да
Подтекание и капание	Наиболее частая причина — поломка внутреннего компонента, но это зависит от места утечки воды	Да
Стук, свист или бульканье	Распространенной причиной является наличие воздуха в системе, в качестве альтернативы это может быть слишком низкое давление воды или ее закипание	Да
Контрольная лампа гаснет	Возможно, сломана термопара, которая останавливает подачу газа	Да
Потеря давления	Возможна утечка воды в системе, требуется замена клапана сброса давления или из-за недавней прокачки радиаторов	Нет, если нет утечки
Трубка для замерзшего конденсата	Ваш котел часто отображает код неисправности или предупреждение	Да
Проблемы с термостатом	Термостат может быть выключен или не установлен на правильные настройки (время и т. д.)	Рассмотрите возможность замены
Кетлинг	Известковый налет или шлам на теплообменнике вашего котла	Да
Радиаторы не нагреваются	Вам нужно будет прокачать радиаторы, для чего не требуется инженер, если только вы не хотите выполнять эту задачу самостоятельно.	Да
Котел постоянно выключается	Может быть низкое давление воды, проблема с термостатом или отсутствие потока воды из-за закрытого клапана, воздуха или насоса, который не обеспечивает надлежащую циркуляцию воды в системе	Да

Гарантия на котел ATAG

На котлы

ATAG в стандартной комплектации распространяется 10-летняя гарантия, что дает вам уверенность даже после установки котла. Мы составили полное руководство по гарантиям ATAG, чтобы вы точно знали, чего ожидать. Одна вещь, которую вам нужно знать, когда речь идет о гарантии на любой котел, включая котлы ATAG, заключается в том, что устройство необходимо обслуживать ежегодно, иначе гарантия закончится раньше. Узнайте, что включает в себя обслуживание, посетив наш путеводитель по обслуживанию котлов ATAG.

Отправьте нам запрос сегодня, чтобы получить бесплатные расценки на новый котел и найти проверенных инженеров рядом с вами с помощью нашего бесплатного сервиса.

Страхование котла и постоянная страховка

Если срок гарантии на ваш котел истек, то возможна страховка котла. Вы можете оформить страховку у своего поставщика энергии, но вы не обязаны это делать. При сравнении страховок лучшие из них будут включать ежегодное обслуживание и проверку безопасности, поэтому следите за ними.

Пришло время заменить котел ATAG?

Если у вас уже есть бойлер ATAG какое-то время, стоит задуматься о покупке нового, так как вы можете сэкономить до 365 фунтов стерлингов* в год на отдельном доме. Взгляните на таблицу ниже, чтобы увидеть, сколько вы могли бы сэкономить в зависимости от вашего текущего рейтинга котла и собственности.

Тип дома	Г (< 70%)	Ж (70-74%)	Э (74-78%)	Д (78-82%)
Сдвоенный	240 фунтов стерлингов	170 фунтов стерлингов	150 фунтов стерлингов	135 фунтов стерлингов
Отдельный	365 фунтов стерлингов	255 фунтов стерлингов	205 фунтов стерлингов	165 фунтов стерлингов
Отдельно стоящее бунгало	190 фунтов стерлингов	135 фунтов стерлингов	120 фунтов стерлингов	105 фунтов стерлингов
Дом со средней террасой	205 фунтов стерлингов	145 фунтов стерлингов	130 фунтов стерлингов	115 фунтов стерлингов
Квартира (средний этаж)	95 фунтов стерлингов	65 фунтов стерлингов	60 фунтов стерлингов	50 фунтов стерлингов

Цифры только для Англии, Шотландии и Уэльса*.

Кому следует заменить котел ATAG?

Если вы считаете, что новый котел — это правильный путь, то следующим важным решением будет выбор того, кто его заменит. Легкая часть заключается в том, чтобы знать, что независимо от того, кого вы наймете для замены котла, они должны быть зарегистрированы как безопасные для газа. Теперь, когда мы убрали эту часть, ваш выбор в конечном итоге сводится к местному инженеру или национальной компании.

Местные инженеры могут предложить очень конкурентоспособную цену, и, поскольку они, как правило, состоят из одного человека и его фургона, вы получите очень личное обслуживание от одного и того же человека на протяжении всего вашего общения. Всегда полезно получить предложение от более чем 1 инженера, чтобы убедиться, что вы получаете лучшее предложение, мы рекомендуем получить до 3.

В то время как фирменные производители могут быть немного более дорогими, крупная защита бренда является огромным бонусом, и они могут предоставлять дополнительные услуги, такие как постоянное покрытие котла.

Артикул

Источник данных: Energy Saving Trust, Отопление вашего дома: Котлы (2022)
*На основе замены старого газового котла на конденсационный котел класса А с термостатическими радиаторными клапанами, программатором и комнатным термостатом в отдельном доме. Цифры основаны на ценах на топливо по состоянию на ноябрь 2021 года.

Найдите лучший котел для ваших нужд или посмотрите, как новейшие котлы с рейтингом А сравниваются с каждым из них. другой и ваш существующий.

НАЧАТЬ СРАВНЕНИЕ

Никаких задержек! Получите котировки сегодня
Сравните, чтобы получить лучшие цены
Инженеры, зарегистрированные как Gas Safe и OFTEC

ЗАПРОСИТЬ ЦЕНУ

Расчеты основаны на среднем газовом котле и средних затратах на установку – в зависимости по вашему требованию.

ВЫЧИСЛИТЬ

Стоимость ремонта без обязательств
Инженеры, зарегистрированные как Gas Safe и OFTEC
Почините свой котел в кратчайшие сроки!

ЗАПРОСИТЬ ЦЕНУ

Нужен новый котел?

Получите БЕСПЛАТНО без обязательств сейчас!

Отлично 4,8 из 5

Какая работа вам нужна?

Новый котел с установкой Новый Централ Обогрев Ремонт котла

Отлично 4,8 из 5

Найдите местных инженеров-теплотехников

Найдите сертифицированных инженеров-теплотехников
в вашем районе.

Начните поиск, введя свой почтовый индекс ниже.

Коды ошибок Ariston Aqualtis — AiLanceGo

Приведенные ниже коды ошибок представляют собой полный список неисправностей и коды ошибок для стиральных и сушильных машин Ariston — Indesit — Aqualtis.

Ariston – Дисплей Indesit Hotpoint Список неисправностей и кодов ошибок:

F01 – Короткое замыкание симистора двигателя на электронном модуле Отвалился тахометр двигателя
Проверьте, нет ли предметов, застрявших в барабане
Проверьте соединительную колодку двигателя
Проверьте проводку
Проверьте угольные щетки двигателя
Проверьте соединения тахометра
Проверьте двигатель

F03 – Неисправность NTC – обнаружен обрыв цепи или короткое замыкание датчика температуры
Проверить проводку к датчику температуры датчик уровня
Проверить реле давления на исправность
Впускной клапан воды заблокирован в открытом положении

F05 – Реле давления заклинило на полном
Проверить наличие чрезмерного пенообразования – может сработать реле давления
Проверить, не засорен ли шланг реле давления
Проверить проводку к датчику уровня
Проверить исправность реле давления
Клапан подачи воды заблокирован в открытом положении

F06 – Не используется
Этот код неисправности не используется на этой стиральной машине
F07 Реле нагревателя
Проверьте проводку
Проверьте электронную плату управления

F08 – Реле нагревателя не может быть активировано
Проверьте проводку
Нажмите реле, так как они могут заклинить на новых платах
Проверьте электронную плату управления

F09 – Несовместимость EEPROM – Ошибка настройки
Повторная прошивка EEPROM
Проверить электронный контроллер F11 – Дренажный насос не может быть активирован
Убедитесь, что фильтр не засорен
Убедитесь, что сливной шланг не засорен
Проверьте проводку к дренажному насосу
Проверить исправность дренажного насоса
Проверить датчик уровня или переключатель
Проверить проводку к датчику уровня

F12 – Нет связи между электронными платами
Проверить проводку
Проверить электронные платы

F18 – Ошибка связи на моделях с трехфазным питанием асинхронный двигатель
Проверить проводку
Заменить плату питания

F19 — Ошибка двигателя вентилятора или нагревательного элемента (только для стирально-сушильной машины) Машина не сушит должным образом или вообще не сушит Вызвать мастера по ремонту стиральных машин

Ariston – Неисправности светодиодов Indesit Hotpoint – Таблица двоичных кодов ошибок

Для моделей

Ariston без дисплея с 4 или 5 светодиодами Светодиод1 Светодиод2 Светодиод3 Светодиод4 Светодиод5 Возможная неисправность Ошибка 01 ВЫКЛ ВЫКЛ ВЫКЛ ФЛЭШ ВЫКЛ Короткое замыкание симистора двигателя: проверьте соединения двигателя и модуля Ошибка 02 ВЫКЛ ВЫКЛ ФЛЭШ ВЫКЛ ВЫКЛ Заедание двигателя или ошибка тахометра.

Машина думает, что мотор не крутится. Проверить двигатель на наличие неисправностей и все соединения Ошибка 03 ВЫКЛ ВЫКЛ ФЛЭШ ФЛЭШ ВЫКЛ Проблема с температурой. Короткое замыкание или обрыв цепи NTC. Проверьте соединения термистора и модуля. Неисправность 04 ВЫКЛ ФЛЭШ ВЫКЛ ВЫКЛ ВЫКЛ Машина считает, что постоянно пусто. Реле давления застряло в пустом положении. Проверьте реле давления и шланги. Проверить модуль Ошибка 05 ВЫКЛ ФЛЭШ ВЫКЛ ФЛЭШ ВЫКЛ Машина считает, что в ней застряла вода. Переключатель давления заедает. Убедитесь, что продукт выкачивается правильно и нет засоров. Проверьте реле давления и трубопровод. Ошибка 06 ВЫКЛ ФЛЭШ ФЛЭШ ВЫКЛ ВЫКЛ Нет Ошибка 07 ВЫКЛ ФЛЭШ ФЛЭШ ФЛЭШ ВЫКЛ Нагреватель или проблема с нагревом.

Проверьте нагревательный элемент и соединения. Ошибка 08 ФЛЭШ ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ Проблема с нагревателем. Проверьте нагревательный элемент реле давления и соединения. Ошибка 09 ФЛЭШ ВЫКЛ ВЫКЛ ФЛЭШ ВЫКЛ Проблема с установкой программного обеспечения. Попробуйте перепрограммировать EEPROM. Возможно неисправна плата Ошибка 10 ФЛЭШ ВЫКЛ ФЛЭШ ВЫКЛ ВЫКЛ Реле давления не работает. Проверьте правильность откачки воды, реле давления и трубопроводы. Неисправность 11 ФЛЭШ ВЫКЛ ФЛЭШ ФЛЭШ ВЫКЛ Насос не включается, проверьте соединения и проводку сливного насоса. Ошибка 12 ФЛЭШ ФЛЭШ ВЫКЛ ВЫКЛ ВЫКЛ Нет связи между платами, проверьте соединения модулей, модули.

Ошибка 13 ФЛЭШ ФЛЭШ ВЫКЛ ФЛЭШ ВЫКЛ Нет Ошибка 14 ФЛЭШ ФЛЭШ ФЛЭШ ВЫКЛ ВЫКЛ Нет Ошибка 15 ФЛЭШ ФЛЭШ ФЛЭШ ФЛЭШ ВЫКЛ Нет Ошибка 16 ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ ФЛЭШ Нет Ошибка 17 ВЫКЛ ВЫКЛ ВЫКЛ ФЛЭШ ФЛЭШ Ошибка блокировки дверцы. Убедитесь, что дверь работает правильно, включая защелку. Проверьте дверной замок и соединения. Будьте осторожны, чтобы это не вызвало проблемы с платой управления.

Ariston & Hot Point washing machines model list:

AQ102F29IT, AQ102F497FR, AQ102F49FR, AQ102F49HEU, AQ103D49EUA, AQ103D49EUB, AQ103D49FR, AQ103F49FR, AQ103F69CEU, AQ103F69EU, AQ104D49EUB, AQ104D69DAUS, AQ104F29EU, AQ105D49DEUA, AQ105D49DEUB, AQ105D49DFR, AQ105D69DEUA , AQ105F29DIT, AQ106D49DIT, AQ107D49DIT, AQ111D49CIS, AQ113D497EX60HZ, AQ113D497XEX60HZ, AQ113D697DAG, AQ113D697DEX, AQ113D697DXEX, AQ113D697EUA, AQ113D697EUB, AQ113D697FR, AQ113D697IUK, AQ113D697SUK, AQ113D697UK, AQ113D69EH/A, AQ113D69EHUK, AQ113D69EUA, AQ113D69FR, AQ113DA697EU, AQ113DA697EUA, AQ113DA697EUB, AQ113DA697EUK, AQ113DA697FRB, AQ113DA697IU, AQ113DA697IUK, AQ113DA697SUAQ113DA697SUK, AQ113F497EUK, AQ113F497IUK, AQ113L297EUK, AQ113L297IUK, AQ114D697DEUB, AQ114D69DEUA, AQ114D69DEUK, AQ114D69DFR, AQ114D69DIT, AQ114F49DEUK, AQ116D49DIT, AQ6D29UEUB, AQ6F09UEU, AQ6F29UEU, AQ6L09UEU, AQ6L85UEU, AQ70F05CIS, AQ70F05ICIS, AQ70L05CIS, AQ72D09CIS, AQ72F49FR, AQ72L07SEU, AQ72L07SEU, AQ72L09SEU, AQ72D09CISEU, AQ73F49EUK, AQ7D297URU, AQ7D29IEX, AQ7D29UCIS. L, AQ7D29UEU1B, AQ7D29UEU1B/E, AQ7D49UCIS.L, AQ7F057URU, AQ7F05ICIS.L, AQ7F05UCIS.L, AQ7F05UCSI1, AQ7F05XEU, AQ7F097URU, AQ7F09IEX, AQ7F09UCIS.L, AQ7F09UCSI1, AQ7F09UEU, AQ7F28ITK, AQ7F293UEU, AQ7F293UEU/E, AQ7F29IUK, AQ7F29IUKE, AQ7F29UEU, AQ7F29UHEU, AQ7F49UDE, AQ7L057URU, AQ7L05IEX, AQ7L05IEX60HZ, AQ7L05ITK, AQ7L05UAG, AQ7L05UAUS, AQ7L05UCIS.L, AQ7L05UCSI, AQ7L05UEU, AQ7L05UIT, AQ7L092UEU, AQ7L092UEU/E, AQ7L093XEU, AQ7L093XEU/E, AQ7L09IIT, AQ7L09IIT/E, AQ7L09UEU, AQ7L105UCN, AQ7L25IEU,AQ7L25UEU, AQ7L25UIT, AQ7L25XEU, AQ7L29UEU, AQ7L29UEU/E, AQ7L29UHIT, AQ7L29UHIT/E, AQ7L492UEU, AQ7L49IUK, AQ7L49IUKE, AQ7L49UEU, AQ7L857URU, AQ7L85IKW, AQ7L85UCSI, AQ800, AQ80F09CIS, AQ80L09CIS, AQ82D09CIS, AQ82F29AUS, AQ82F29FR, AQ82F49FR, AQ82L09CTK, AQ82L09IT, AQ82L29AUS, AQ82L29FR, AQ82L49FR, AQ83D29CTK, AQ83D29EUB, AQ83D29XEUB, AQ83D497EUB, AQ83F09EU, AQ83F29CEU, AQ83F29CTK, AQ83F29EU, AQ83F29EU, AQ83F29FR, AQ83F29IT, AQ83F497EU, AQ83F49EU, AQ83L09EU, AQ83L09IT, AQ83L09TK, AQ83L29FR, AQ83L49FR, AQ86D497PL, AQ86F29IT, AQ8D292UTK, AQ8D492UEU/VA, AQ8D49UEUVA, AQ8D69UEUB, AQ8F09UEU, AQ8F292UEU, AQ8F292UEU/E, AQ8F292UEUV, AQ8F292UIT, AQ8F292UIT/E, AQ8F297UHRU, AQ8F29UEU, AQ8F29UEUC, AQ8F29UEUV, AQ8F29UEUV/E, AQ8F29UFR, AQ8F29UFR/E, AQ8F29UHEU1, AQ8F29UHEU1/E, AQ8F29UTK, AQ8F29XFR, AQ8F29XFR/E, AQ8F492UEU, AQ8F492UEU/E, AQ8F492UFR, AQ8F492UFR/E, AQ8F49UEU, AQ8F49UFR, AQ8F49USK, AQ8F49XFR, AQ8L05UEU, AQ8L092UEU, AQ8L092UEU/E, AQ8L092UIT, АК8Л092УИТ/Э, АК8Л092UTK, AQ8L09IIT,AQ8L09UEU, AQ8L09UIT, AQ8L09UTK, AQ8L292UEU, AQ8L292UEU7E, AQ8L29UEU, AQ8L29UFR, AQ8L29UFR/E, AQ8L29UIT, AQ8L492UFR, AQ8L49UFR, AQ90D29CIS, AQ91D29CIS, AQ91F09CIS, AQ91F49EUK, AQ92D497EX, AQ92D497XEX, AQ92F09IT, AQ92F09IT, AQ92F297EX, AQ92F297EX60HZ, AQ92F29EU, AQ92F29FR, AQ92F29FR, AQ92F29HIT, AQ92F29IT, AQ92F29IT, AQ92F49FR, AQ93D297SCTK, AQ93D29SCTK, AQ93D49EUA, AQ93F297EU, AQ93F297TK, AQ93F29EU, AQ93F29FR, AQ93F29IT, AQ93F29IT, AQ93F29TK, AQ93F29XEU, AQ93F29XTK, AQ93F49FR, AQ93F69EU, AQ93L29EU, AQ94D49DIT, AQ94F29DEU, AQ94F49DAUS, AQ96D497PL, AQ96F29IT, AQ97D49DIT, AQ9D292IEU/VB, AQ9D297UHRUV, AQ9D29IEUVB, AQ9D29UHEU2VW, AQ9D48UEX, AQ9D48XEUA, AQ9D48XEUB, AQ9D48XEX, AQ9D491UHEUVA, AQ9D491XTKV, AQ9D492UEUVA, AQ9D492XEU/VB/E, AQ9D492XEUVA, AQ9D492XEUVA/ E, AQ9D492XEUVB, AQ9D492XTKV, AQ9D49UAUSV, AQ9D49UEUVA, AQ9D49UHAUSV, AQ9D49UHEUVA, AQ9D49XEUVA, AQ9D49XEUVB, AQ9D49XTKVB, AQ9D682UHEUA, AQ9D68UHEU1B, AQ9D68UHEUA, AQ9D691UEUVA, AQ9D692SUKV, AQ9D692UEU/VA/E, AQ9D692UEUVA, AQ9D692UUKV, AQ9D69IUKV, AQ9D69SUKV, AQ9D69UEUA, AQ9D69UEUVA, AQ9D69UEXV, AQ9D69USKA, AQ9D69USKA/E, AQ9D69UUKV, AQ9F28UEU, AQ9F28UHEX, AQ9F28UHIT, AQ9F28XEX, AQ9F28XEX60HZ, AQ9F291SHIT, AQ9F291SHIT/E, AQ9F291SIT, AQ9F291SITV, AQ9F291STKV, AQ9F291UFR, AQ9F291UFRV, AQ9F292STKV, AQ9F29UAGV, AQ9F29UAUSV, AQ9F29UEXV, AQ9F29UFR, AQ9F29UFRV, AQ9F29UIT, AQ9F29UTKV, AQ9F29XAG, AQ9F491SIT, AQ9F491UFR, AQ9F491UFRV, AQ9F491UHFR, AQ9F491XFRV, AQ9F492IUKV, AQ9F492UEU, AQ9F492UEU/E, AQ9F492UUKV, AQ9F49IUKV, AQ9F49UEU, AQ9F49UFR, AQ9F49UFRV, AQ9F49UHFR, AQ9F49UIT, AQ9F49UITV, AQ9F49UUKV, AQ9F682U(EU)/E, AQ9F682UEU, AQ9F68UEU, AQ9F691UFRV, AQ9F69UFRV, AQ9L08UEX60HZ, AQ9L08UKW, AQ9L091SIT, AQ9L091SIT/E, AQ9L09UEU, AQ9L09UIT, AQ9L28UEX, AQ9L291UFR, AQ9L291UFR/E , AQ9L292IUKV, AQ9L292IUKVE, AQ9L292UEU, AQ9L292UEU/E, AQ9L292UUKV, AQ9L292UUKVE, AQ9L29IUKV, AQ9L29UAUS, AQ9L29UUKV, AQAOF9437EUK, AQC81F7T1NEU, AQC81F7T1PLUSEU, AQC82F7TM1EU, AQC83F5TZ1IT, AQC8BF7T1AUS, AQC8BF7T1FR, AQC92F7TM21EU, AQC94F5EZ1UK, AQC94F5TZ1EU, AQC94F5TZ1FR, AQC94F5TZ1IT, AQC94F7EM1UK, AQC96F7TM1EU, AQC96F7TMTK, AQC9BF5EZ1UK, AQC9BF5IZ1UK, AQC9BF5SZ1UK, AQC9BF5TZ1FR, AQC9BF5TZIT, AQC9BF7E1UK, AQC9BF7I1UK, AQC9BF7S1EX, AQC9BF7S1UK, AQC9BF7T1AG, AQC9BF7T1EX, AQC9BF7TEU, AQCF851BUAUS, AQCF851BUEU, AQCF851BUFR, AQCF851BUIT, AQCF852BIEU, AQCF852BIUK, AQCF852BUAG, AQCF852BUEU, AQCF852BUEX, AQCF852BUSK, AQCF852BUUK, AQCF951BSFR, AQCF951BUEU, AQCF951BUFR, AQCF951BUIT, AQCF952BIUK, AQCF952BSUK, AQCF952BUUK, AQD1070D497EX, AQD1070D497XEX, AQD1070D490BY, AQD1070D49EU/B, AQD1070D69EU/A, AQD1070D69FR, AQD1070F49TK, AQD1071D697EUA, AQD1071D69EUA, AQD1071D69EUB, AQD1071D69IDAUS, AQD1071F49IDTK, AQD1071F49TK, AQD1170D49EUB, AQD1170D49EX. 60HZ, AQD1170D49EX60HZ, AQD1170D49XEX60HZ, AQD1170D49XEX60HZ, AQD1170D697E, AQD1170D697I, AQD1170D69AG, AQD1170D69EU, AQD1170D69FR, AQD1170D69XEX, AQD1170F697E, AQD1170F697EUK, AQD1170F697I, AQD1170F697IUK, AQD1171D49IDTK, AQD1171D697IDEUA, AQD1171D697IDEUB, AQD1171D69IDEUA, AQD1171D69IDEUB, AQD117171D69IDEUA, AQD1171D69IDEUB, AQD117171D69IDEUA, AQD1171D69IUB, AQD11717171717777777777777777777777777777777777777777777777777777777777777777777777777777777777777 гг.70F697EU, AQD970F69EU, AQD970F69EU, AQD970F69FR, AQD970L49EU, AQF841BPMHT, AQGD149SEU, AQGD149SEU/HA, AQGD169HEU/HA, AQGD169HFR, AQGD169SHEU, AQGD169SUK, AQGF109IT/HA, AQGF121FRV, AQGF129EU, AQGF129EU/HA, AQGF129EUO, AQGF129HIT, AQGF129IT/HA, AQGF129PIEU, AQGF129PIEU/HA, AQGF129TK/HA, AQGF141HFR, AQGF149EU/HA, AQGF149FR, AQGF149IT/HA, AQGF149SEU, AQGL101FR, AQGL109EUO, AQGL109TK/HA, AQGL129EUO, AQGL129FR, AQGL129PIUK, AQGL129PMUK, AQGMD129/AEU, AQGMD129/BEU, AQGMD129UK, AQGMD149/ АЭУ, AQGMD149/AHEU, AQGMD149/BEU, AQGMD149/BHEU, AQGMD149UK, AQLF8F292UEU, AQLF9D49UAG, AQLF9D692UEU/A, AQLF9D692UEUA/E, AQLF9D69UEUA, AQLF9D69UEUB, AQLF9D69URU, AQLF9D69UUK, AQLF9F49UUK, AQLF9F69UEU, AQM8D29UEUB, AQM8D49UEUA, AQM8D49UEUA. N, AQM8D49UHEUA, AQM8D69UEUA, AQM8F29UIT, AQM8F49IUKV, AQM8F49UEU , AQM8F49UFR, AQM8F49UUKV, AQM8L29IUKV, AQM9D297URUV, AQM9D29UAUS, AQM9D29UEUVB, AQM9D29UEX60HZ, AQM9D490UEUA, AQM9D497URU, AQM9D49U(SK), AQM9D49UEUA, AQM9D49UEUB, AQM9D49UEX, AQM9D49UHEUB, AQM9D49XEX, AQM9F09UEX, AQM9F09UEX60HZ, AQM9F29UAG, AQM9F29UKW, AQM9F29XEX, AQP83L29FR, AQS0F05ICIS, AQS0F05SCIS, AQS0F25CIS, AQS0L05CIS, AQS1D09CIS, AQS1D29CIS, AQS1F09CIS, AQS62L09EU, AQS62L09IT, AQS62L09UA, AQS63F29EU, AQS63L09IT, AQS70D29CIS, AQS70F05ICIS, AQS70F05SCIS, AQS70F25CIS, AQS70L05CIS, AQS73D09EUB, AQS73D29EUA, AQS73D29EUB, AQS73D29PL, AQS73D29SSEUB, AQS73F09EU, AQS81D29CIS, AQS81D29SCIS, AQS82D29EUA, AQS83D29EUB, AQSD09UCIS.L, AQSD129EU, AQSD129EU/HA, AQSD291UEE, AQSD291UEE/E, AQSD297URU, AQSD29UCIS.L, AQSD29UEUB, AQSF057URU, AQSF05ICIS.L, AQSF05SCIS.L, AQSF05UCIS.L, AQSF05UCSI, AQSF09UCIS.L, AQSF09UEU, AQSF09UEU/E, AQSF105CSI, AQSF105CSI/HA, AQSF109EU, AQSF109EU/HA, AQSF120FR, AQSF129CSI, AQSF129CSI/HA, AQSF129EU, AQSF129EU/HA, AQSF129IT, AQSF129IT/HA, AQSF291UEE, AQSF291UEE/E, AQSF291UIT, AQSF291UIT/E, AQSF297URU, AQSF29UCSI, AQSF29UEU, AQSF29UEU/E, AQSF29UFR, AQSF29UIT, AQSL057URU, AQSL05UCIS. L, AQSL05UCSI, AQSL091UIT, AQSL091UIT/E, AQSL097URU, AQSL09UCIS.L, AQSL09UCSI, AQSL09UEU, AQSL09UEU/E, AQSL09UIT, AQSL105IT, AQSL109CSI, AQSL109CSI/HA, AQSL109EU, AQSL109EU/HA, AQSL109IT, AQSL109IT/HA, AQSL857URU, AQSL85CSI, AQSL85CSI/HA, AQSL85IT/HA, AQSL85UCSI, AQUAFEEL1200, AQUAFEEL1201, AQUAFEEL1202, AQUAFEEL1203, AQUAFEEL1400, AQUAFEEL1401, AQUAFEEL1402, AQUAFEEL1403, AQUAFEEL1600, AQUAFEEL1601, AQUAFEEL1602, AQUAFEEL1603, AQUASENSE1200, AQUASENSE1201, AQUASENSE1400, AQUASENSE1401, AQUASENSE1402, AQUASENSE1600, AQUASENSE1601, AQUASTEAM1200, AQUASTEAM1200W1, AQUASTEAM1200W2, AQUASTEAM1200WP, AQUASTEAM1201, AQUASTEAM1202, AQUASTEAM1203, AQUASTEAM1400, AQUASTEAM1400WP, AQUASTEAM1400/1, AQUASTEAM1401, AQUASTEAM1480, AQUASTEAMGG, AQUASTEAM9700WP, AQUASTEAM9701, AQUASTEAM970, AQUASTEAM976, AQXD129EU, AQXD129EU/HA, AQXD129EU60HZ, AQXD145EU, AQXD169IT, AQXD169UK, AQXF109CSI, AQXF109CSI/HA, AQXF109EU, AQXF109EU/HA, AQXF109TK, AQXF125EU, AQXF129EU, AQXF129EU/HA, AQXF129HCSI, AQXF129HCSI/ HA, AQXF129HEU, AQXF129HEU/HA, AQXF129HIT, AQXF129HIT/HA, AQXF145EU, AQXGD149SEU, AQXGD149SEX, AQXGD169EU, AQXGD169HEU, AQXGD169PM. N, AQXGD169PMUK, AQXGD169SHEU, AQXGF129EX, AQXGF129HEX, AQXGF141HFR, AQXGF149EUO, AQXGF149EX, AQXGF149HEUO, AQXGF149PIUK, AQXGF149PMUK, AQXGF149SEU, AQXGF169EUO, AQXGF169EX, AQXGL109EX, AQXGL129EX, AQXL105/1IT, AQXL105AG, AQXL105CN, AQXL105CSI, AQXL105CSI/HA, AQXL105EU, AQXL105EX, AQXL105EX/HA, AQXL105IT, AQXL105IT/HA, AQXL105TK/HA, AQXL109EU, AQXL109EU/ HA, AQXL109EX60Hz, AQXL120FR, AQXL125EU, AQXL125EU/HA, AQXL127IT, AQXL129FR, AQXL145EU, AQXL145EU/HA, AQXL169UK, AQXL85EU, AQXL85EU/HA, AQXL85TK/HA, AQXL89TK, AQXL95AUS, AQXXD129HEU, AQXXD129HEU/HA, AQXXD149HAUS, AQXXD169EU, AQXXD169EU/ НА, AQXXD169HEU, AQXXD169HEU/HA, AQXXD169PMUK, AQXXF121FR, AQXXF129AUS, AQXXF129EU, AQXXF129EU/HA, AQXXF129HAG, AQXXF129HEU, AQXXF129HEU/HA, AQXXF129HIT, AQXXF129HIT/HA, AQXXF129TK, AQXXF141HFR, AQXXF149DE, AQXXF149EU, AQXXF149EU/HA, AQXXF149HPIUK, AQXXF149IT, AQXXF149PIUK, AQXXF149PMUK, AQXXF169DE, AQXXF169DE/HA, AQXXF169EU, AQXXF169EU/HA, AQXXL100FR, AQXXL100HFR, AQXXL109AUS, AQXXL109EU, AQXXL109EU/HA, AQXXL109HAUS, AQXXL109IT, AQXXL109IT/HA, AQXXL109TK, AQXXL125FR, AQXXL129AG, AQXXL129EX, AQXXL129EX/60HZ, AQXXL129EX/HA, AQXXL129PIUK, AQXXL129PMUK, AQXXL149PIUK, AQXXMD129AG, AQXXMD129AUS, AQXXMD129EX, AQXXMD129EX60HZ, Aquasteam1200, Aquasteam1200/1, Aquasteam1201, Aquasteam1202, Aquasteam1203, Aquasteam1204, Aquasteam1400, Aquasteam1401, Aquasteam1402, Aquasteam1480, Aquasteam9700, AQ6L85UEU, AQ70F05CIS, AQ70F05ICIS, AQ70L05CIS, AQ7F057URU, AQ7F05ICIS. L, AQ7F05UCIS.L, AQ7F05UCSI1, AQ7F05XEU, AQ7L057URU, AQ7L05IEX, AQ7L05IEX60HZ, AQ7L05UAG, AQ7L05UAUS, AQ7L05UCIS.L, AQ7L05UCSI, AQ7L05UEU, AQ7L05UIT, AQ7L105UCN, AQ7L25IEU, AQ7L25UEU, AQ7L25UIT, AQ7L25XEU, AQ7L857URU, AQ7L85IKW, AQ7L85UCSI, AQS0F05ICIS, AQS0F05SCIS, AQS0L05CIS, AQSF057URU, AQSF05ICIS.L, AQSF05SCIS.L, AQSF05UCIS.L, AQSF05UCSI, AQSL057URU, AQSL05UCIS.L, AQSL05UCSI, AQSL857URU, AQSL85UCSI.

Aqualtis S/N – Код и серийные номера промышленных моделей: 0

24737780501	24549950500	24549950802
247706	30620350100	30620430000
80623160000	806232	80621460000
80696380100	80528310085	46507610185
30568040185	24737750000	465261
80624320000	46544250186	80544 5
24550000185	246564	24656480085
30567980185	24729770500	46544340085
24731160000	30716270000	30620230100
30620280200	24752 2	24770710000
46748160000	247476		46694470100
24736640600	80623820000	24798440000
80623170000	80649540000	80677460000
30682270000	80623480000	80592560085
30567970085	46544640285	80603550085
80623710100	247297	46544150185
24549 2	24597360503	24645180502
30568000285	807185	24550140500
46544180086	46682300000	46543170185
24731130000	24729770000	24731160500
80621450000	80621370000	46620170100
46697530000	806906	245490
245490	24736640601	46544130286
46692600000	465441	80603470085
80603470100	30620430100	80621260000
80623280000	30567870185	80623300000
30627280000	24731150000	30567940085
24737750500	806275	24549 1
245499	24550120500	24550040500
24597360500	24645180597	30568000185
24550170501	24622760500	806235
80623770000	80677450000	806281
46544160186	80697060100	80697060000
30620230000	24752	0	46544050200
46620640100	24770750000	24808840001
24808840197	24798450000	24798440800
30620350000	80544320185	46544030185
80646030085	46538270085	24731150500
80623670000	24731140000	245499
245499	24550120185	24597360185
24645180085	24550170502	245500
46544180085	30696400000	805785
80528300085	46645 5	80545170185
24731120000	24731160600	46528320085
24768070801	30614830100	46620630000
24752 0	46620640000	24737780502
24737780597	24808840100	24736640602
24549950185	24549950801	30757680000
30736650000	24770010100	80652330000
30620380000	46544770185	46624930085
80621020100	24731150600	30661180085
46544250185	80623710200	80603630085
466822	24549 0	24550000500
24597360501	24645180500	80544400185
30661200085	80672610000	24731130500
246200	30620400000	30620400100
46544160185	24550060185	24749430500
24749440500	806906	24770750101
24737780500	24549 5	24808840101
46544130185	24770720000	30620210000
80679280000	80679300000	80696380000
806212	46528450185	80544780185
80679310000	80602440085	24731140500
467344	80737220000	24550040185
24549870500	24622760085	245500
80699570000	306963	306611
46527610085	46544340086	2462 00
80603480085	24768070000	30620280000
46748150000	46694460100	24770030100
24770750100	24770020000	24808840000
24736640603	46544130285	24549950800
24770730000	465441	80697030000
46620660000	80699560000	247297
24597360502	24645180503	246564
24549870800	24550170500	80544370185
30568020185	80624840085	466000
2462 00	80605210085	80621340100
80628230000	24768070800	30620280100
30614830200	46620180000	46620180100
24752
46544050185	24737740500
80742600000	24770030102	24770030002
24770020001	24736640500	24736640000
466 000	24770000100	30567880185
80627400000	80662120000	46624930086
80535550085	80681170000	24549 5
245499	24645180501	24549870185
24550170185	24656480500	24550140185
80624830085	46528420085	46527580085
306974	24731120500	2462 05
80621440100	46620170000	24749430600
24768070900	24749440600	30620280300
30614830000	46620630100	46620650000
80835400000

ARCADIA MODULE :

Model list with Arcadia modules mounted on:

AR103IT(ARCADIA), AR63IT(ARCADIA), AR6F105EX(ARCADIA), AR6F85EX(ARCADIA), AR6L105EX(ARCADIA), AR6L105EX60HZ(ARCAD) . AR7L105EX.C(ARCADIA), AR7L105EX60HZC(ARCAD, AR7L125EX.C(ARCADIA), AR7L85AG.C(ARCADIA), AR7L85EX.C(ARCADIA), AR7L85SEX(ARCADIA), AR83IT(ARCADIA), ARF105AUS(ARCADIA), ARL100CSI.L (АРКАДИЯ), ARL105EU(АРКАДИЯ), ARL62TK(АРКАДИЯ), ARL95CSI.L(ARCADIA), ARS68IT(ARCADIA), ARSF100CSIL(ARCADIA), ARSF100EU, ARSF1050CIS(ARCADIA), ARSF105CIS/S, ARSF105CSIL(ARCADIA), ARSF80CSI.L(ARCADIA), ARSL100CSIL(ARCADIA), ARSL103CISL, ARCADIA1050CIS( ) (ARCADIA), ARX68IT(ARCADIA), ARXD105CIS/S, ARXF105CIS/S, ARXF105CSIL(ARCADIA), ARXF125AUS.C(ARCADIA, ARXL100CSIL(ARCADIA), ARXL105CSI(ARCADIA), ARXL105CSIL(ARCADIA), ARXL105EU(ARCADIA), ARXL105GR, ARXL108IT(ARCADIA), ARXL85CSI(ARCADIA), ARXL85CSI.L(ARCADIA), ARXL85EU.N(ARCADIA), ARXL85UZ, ARXL88EU.L(ARCADIA), ARXL88IT(ARCADIA), ARXSF100CIS, ARXSF105CIS, ARXXD105CIS/S, ARXXS/25CIS, ARXXF125EUR(ARCADIA), ARXXF125FRR(ARCADIA), ARXXL105EUR(ARCADIA), ARXXL105IT(ARCADIA), ARXXL105IT.C, ARXXL125EUR(ARCADIA), ARXXL125FR(ARCADIA), ARXXL125FR.C, AVC6105CIS, AVUK4105CIS, AWM108E ), AWM88EU(ARCADIA), ECO6F105IT, ECO6F105PL. R, ECO6L105IT, ECO6L85IT, HV5L125PUK, HV6L105PUK, IWE5105EU, IWE5125EU, IWE6085EU, IWE6085PL, IWE6105EU, IWE6105PL, IWE61251ECOPL, IWE6125BEU, IWE6125BIT, IWE6125EU, IWE6125PL, IWE6126BSECOIT, IWE7105BCIS.L, IWE7105BEU , IWE7125BEU, IWE7125BIND, IWE7125BPL, IWE7125SEU, IWSE4125EU, IWSE5085BEU, IWSE5085BPL, IWSE51050BECOPL, IWSE5105BEU, IWSE5105BPL, IWSE5105CIS, IWSE51250ECOBPL, IWSE5125BEU, IWSE5125BPL, PWC71057WRU, PWC7105WEU, PWC7105WIT, PWC7125WEU, PWC7125WPL, PWC7168WEU, PWE6105SEU, PWE6105WEU, PWE7125SEU, PWSC51057WRU, PWSC5105WEU , QVB7125UCIS, QVSB6105UCIS, QVSB6129Облако тегов: aqualtis hot-point ariston manual, User anual, коды ошибок, стиральная машина с сушкой hotpoint aqualtis, Бытовая техника, Таблица кодов ошибок котлов Ariston, Пост статьи AI Lance GO, Коды ошибок Ariston, Значение кода ошибки стиральной машины, Бытовая техника, Устранение неполадок Коды ошибок Hotpoint, Ошибка SP1, 5P2, 117 ошибка, ошибка 607, ошибка 6P1, ошибка 404, sp1, 304, aqualtis, EVO, Arcadia, материнская плата, ошибка 501, sp3, ошибка 116, ошибка 117, статьи и услуги, связанные с aqualtis. 9

Поделись этой публикацией За это время они установили высокие стандарты энергоэффективности и техники. Они строят свои котлы, используя высококачественную латунь и нержавеющую сталь.

Представьте себе, вы включаете котел, он включается на несколько секунд и затем выключается. Или нагрев никогда не достигает заданных температур. Эти проблемы часто сопровождаются кодами неисправностей и световыми кодами, которые вы не можете расшифровать. Но то, что неудобно и похоже на ракетостроение, довольно просто.

Мы разобрали некоторые проблемы с котлами и сопоставили их с кодами неисправностей для облегчения диагностики и устранения.

Котел включается без необходимости

Цифровая беспроводная статистика может заставить котел ATAG включиться без запроса. Это может привести к потере энергии, особенно если вам не нужна горячая вода или отопление.

Решение

В этом случае проверьте минимальную температуру в помещении. Она должна быть около 8 и 12 градусов по Цельсию. Если она слишком высока, то цифровой комнатный термостат подаст сигнал на включение котла и нагрев помещения.

Низкое давление в котле (код неисправности 118)

Этот код ошибки означает, что давление в котле ниже 1 бар или давление насоса низкое. В целом ожидается, что давление в котле со временем упадет. Однако внезапная потеря давления является признаком утечки внутри или вне системы.

Решение

Увеличение давления в котле путем добавления воды в систему через внешний контур заполнения должно устранить код неисправности. Однако, если это не сработает, наймите инженера по газовой безопасности для осмотра котла на предмет внутренних и внешних утечек. Внутренние утечки часто вызваны трещинами в уплотнениях насоса, а внешние утечки часто обнаруживаются на трубопроводе.

Без горячей воды и отопления

Комбинированные котлы обеспечивают одновременное горячее водоснабжение и отопление. Они переключаются между этими функциями с помощью переключающего клапана. Однако другие неисправности в системе могут привести к отсутствию отопления или горячей воды. К таким неисправностям относятся:

Неисправный термостат
Шлюз в системе
Низкий уровень воды
Неисправные клапаны с электроприводом

Если вы обнаружите, что у вас есть отопление и нет горячей воды или есть горячая вода и нет отопления, вы должны знать, что перепускной клапан заклинил.

Решение

Наймите инженера по газовой безопасности, чтобы освободить переключающий клапан. Однако, если перепускной клапан неисправен, его необходимо заменить. Цена нового переключающего клапана составляет около 250 фунтов стерлингов. И если на котел не распространяется гарантия, подумайте об установке нового котла.

Радиаторы не греются

Если радиатор не греет или горячие только его нижние части, это может означать, что в котле есть воздух. Воздух в системе помогает воде течь. Однако слишком много воздуха блокирует систему, как шлам и мусор. Воздух препятствует циркуляции горячей воды к частям в радиаторе.

Чтобы вода потекла в радиаторы, нужно прокачать систему.

Решение

Прежде чем начать прокачку радиаторов, убедитесь, что котел выключен. Кроме того, дайте котлу остыть, чтобы избежать аварий с горячей водой. Вы можете выполнить простые шаги, чтобы прокачать радиатор.

Однако, если вы не уверены в своих силах, не стесняйтесь нанять инженера по газовой безопасности, чтобы он прокачал систему.

Ps: не забудьте повторно опрессовать систему после прокачки.

Вентилятор котла не запускается

В отличие от вентиляторов в других системах, вентиляторы котла не охлаждают систему. Они создают тягу, направляющую вредные котельные газы в дымоход для выброса. При включении котла сначала включается вентилятор, а через несколько секунд включается котел.

Если вентилятор не запускается, котел блокируется, не запускается и отображает код неисправности 129. Это защитный механизм, чтобы держать вас в безопасности.

Раствор

Возможные причины вышеуказанной проблемы:

Неисправный вентилятор – вентилятор не запускается
Плохая проводка или соединения — когда печатная плата не определяет запуск вентилятора

Инженер по газовой безопасности будет использовать мультиметр для проверки проводки и соединений. Они подтянут и заменят соединения, чтобы восстановить связь между платой и вентилятором.

Но если вентилятор неисправен, его заменят примерно за 250 фунтов, включая установку.

Перегрев котла

Перегрев котла – это серьезно и может привести к взрыву. К счастью, котлы ATAG оснащены мерами безопасности, которые блокируют котел и отображают код неисправности 101 до того, как температура достигнет опасного уровня.

К частым причинам перегрева котла относятся:

Засор в системе котла
Неисправный насос
Известковый налет
Неисправен термистор

Решение

Наймите инженера по газовой безопасности, чтобы диагностировать причину и устранить ее. В случае образования известкового налета и шлама в системе необходима промывка Powerflush. Однако они заменят неисправный термистор и насос.

А для предотвращения перегрева котла в будущем будет установлен магнитный фильтр для улавливания известкового налета и шлама в системе.

Слишком высокое давление в бойлере

Нормальное давление в бойлере составляет от 1 до 1,5 бар. Этот диапазон давления отмечен зеленым цветом на манометре. Высокое давление в котле приводит к блокировке котла и отображению кода неисправности 117.

Общие причины высокого давления в котле включают:

Переполнение системы
Неисправен блок сброса давления
Неисправный насос

Решение

Вы можете прокачать систему, чтобы сбросить давление. Всегда следите за манометром, чтобы определить, когда остановить кровотечение. Если код неисправности не исчезает, наймите инженера по газовой безопасности для ремонта или замены насоса.

Котел не разжигается

Существует несколько причин, по которым котел ATAG не запускается и отображает код неисправности 133. Наиболее распространенные причины включают в себя:

Неисправный вентилятор
Нет питания
Нет подачи газа
Трубка для замерзшего конденсата

Решение

Поскольку проблема не является конкретной, вам необходимо устранить неполадки в системе. Сначала проверьте, включено ли питание и есть ли подача газа. Если с ними все в порядке, возможно, засорилась трубка для отвода конденсата.

Конденсатная труба отводит сточные воды котла в дренажную систему. Поскольку он расположен снаружи, он подвержен замерзанию и засорению в холодную погоду. При его блокировке котел блокируется. К счастью, вы можете разморозить и разблокировать трубу без инженера по газовой безопасности.

Пламя не обнаружено

Если пламя не обнаружено, вы увидите код неисправности 501. Хотя существует несколько потенциальных причин, наиболее распространенной является заблокированная пилотная форсунка. К сожалению, поставить диагноз непросто.

Но если контрольная лампа горит, но код неисправности 501 все еще отображается, проблема может заключаться в неисправном датчике пламени.

Решение

Инженер по газовой безопасности демонтирует котел, очистит пилотную форсунку и переустановит ее. Но что более важно, они будут искать проблемы, влияющие на определение пламени котла и последовательность воспламенения.

Неисправность печатной платы

Электронная плата является сердцем котла ATAG. Когда он терпит неудачу, множество вещей идет не так в системе. Симптомы неисправной печатной платы, помимо кода неисправности 303, включают в себя:

Прерывистая работа дисплея котла
Нет питания на панели дисплея
Непредсказуемая работа котла

К причинам неисправности печатной платы относятся:

Течь бойлера
Поврежденные или слабые суставы
Изломы и трещины на печатной плате

Решение

Инженер по газовой безопасности отремонтирует или заменит печатную плату. Замена печатной платы стоит около 500 фунтов стерлингов. Таким образом, установка нового котла предпочтительнее, особенно когда гарантия на котел истекла.

Другие коды неисправностей и поиск и устранение неисправностей

Код неисправности 110 — Превышение безопасной температуры.

Способ устранения: Замените термистор NTC

Код неисправности 612 — Неисправен вентилятор

Способ устранения: Замените вентилятор

Код неисправности 102 — Неисправность датчика давления

Способ устранения: Очистите систему от нагара и мусора

Код неисправности 010 – Слишком много перезапусков котла

Как исправить: Если котел продолжает перезапускаться, вызовите инженера по газовой безопасности для осмотра и диагностики

Как увеличить срок службы котла

Гарантия на котлы ATAG

Стандартная гарантия на котлы ATAG составляет 10 лет. В течение гарантийного срока ATAG направляет своих инженеров для устранения неисправностей котла.
