125 нпвх: Труба обсадная НПВХ 125×6.0x3000 – Бипласт

Содержание

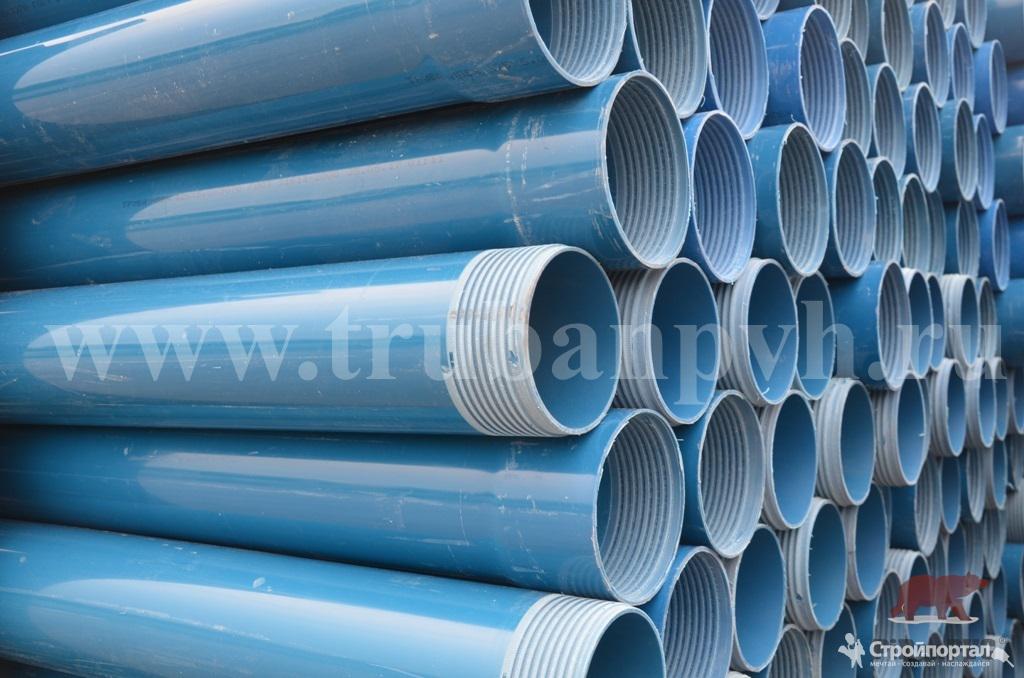

Труба обсадная НПВХ 125×6.0x3000 – Бипласт

Обсадная труба из НПВХ для скважин используется в строительстве и обустройстве водозаборных скважин при их бурении. Использование обсадных труб НПВХ продиктовано современными требованиями к качеству питьевой воды. Сырьевой материал изделий выбран благодаря наилучшим свойствам и самым высоким физико-механическим показателям НПВХ по отношению к другим полимерам. Результаты наблюдений показывают, что характеристики материала не изменяются на протяжении 50 лет.

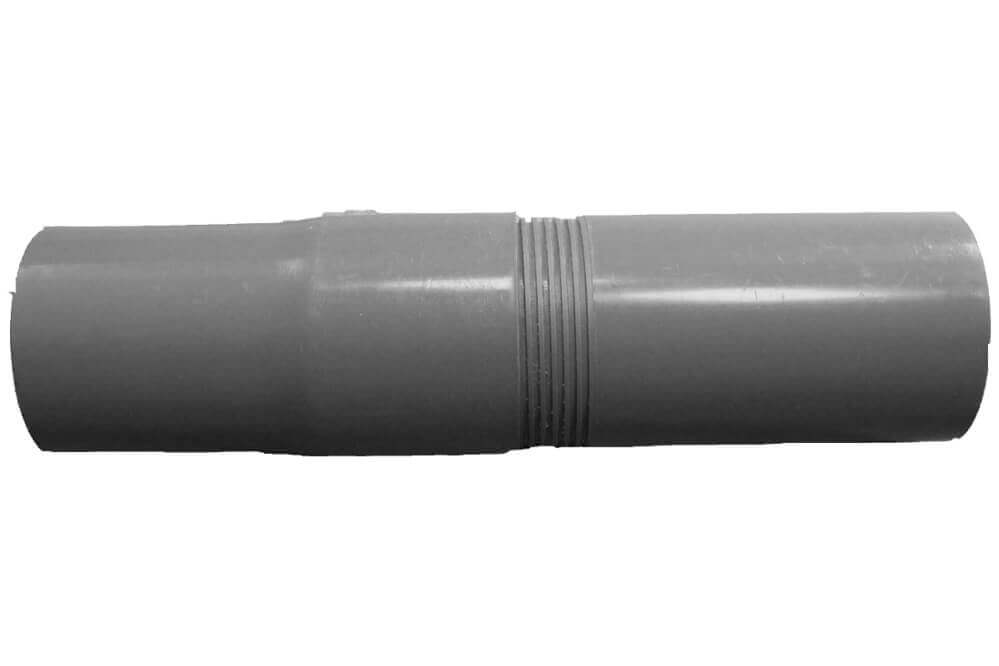

Конструктивной особенностью трубы является наличие раструба (резьбовое раструбное соединение), что придает дополнительную прочность. Высококачественные соединительные устройства обсадных труб — гарантия от вытекания артезианских вод и просачивания сточных вод в эксплуатационно-фильтровую колонну. Резьбовые соединения не только обладают прочностью и полной герметичностью, но и обеспечивают устойчивость соединений трубопроводов по отношению к нагрузкам, вызываемым горизонтальными и вертикальными растягивающими усилиями. Так, обсадная труба из НПВХ диаметром 125 мм выдерживает нагрузку более 5000 кг, что обеспечивает запас прочности на скважине в 200 м в 7 раз. Такие соединения полностью устойчивы по отношению к внутреннему и наружному давлению.

Неоспоримыми преимуществами НПВХ труб для скважин также являются:

  • Устойчивость к осадку камня и загрязнений.
  • Устойчивость к коррозии.
  • Могут подвергаться обработке всеми химическими средствами для регенерации и дезинфекции.
  • Нейтральность в физиологическом и микробиологическом отношении — возможность широкого применения в медицинских объектах.
  • Значительно малый вес по отношению к традиционным материалам.
  • Высокое качество внутренней поверхности, уменьшающее сопротивление потоку: возможность уменьшения диаметров устанавливаемых трубопроводов.
  • Свойства глушения вибрации и шумов.
  • Трубы из НПВХ тонут в воде, т. к. имеют большую плотность, что важно при высоком дебете воды в скважине.
  • Простота, быстрота, безопасность монтажа без необходимости применения профессионального оснащения.
  • Высокие эстетические качества трубопроводов.
  • Способность воспринимать ударные нагрузки.
БрендМпласт
Монтажная длина отрезка (L), мм3090
Упаковка, шт.40
Толщина стенки (e), мм6.0
Диаметр номинальный (Dn), мм125
Длина раструба (l1), мм90

Труба обсадная НПВХ 125 мм для скважины

Труба обсадная НПВХ 125 мм для скважины

До некоторых пор при бурении скважин для забора воды использовались исключительно стальные и асбестоцементные трубы, но сегодня все большее число застройщиков отдает предпочтение полимерным ПВХ трубам. Это неудивительно, поскольку обсадная труба ПВХ по своим эксплуатационным свойствам существенно превосходит аналоги.

В нашей статье мы выясним, чем именно трубы для скважин из поливинилхлорида лучше альтернативных видов труб, а также рассмотрим правила монтажа обсадной трубы при организации скважины.

Характеристика обсадных ПВХ труб

Что собой представляет труба обсадная из ПВХ

Как правило, такие трубы являют собой изделия, выполненные из плотного поливинилхлорида. Обычно они имеют характерный синий цвет и оснащены резьбой на концах – с одной стороны наружной, с другой – внутренней. Обсадные трубы ПВХ для скважин изготавливаются в различных диаметрах в пределах 80-225мм, а их производство ведется в соответствии с ГОСТ ТУ2248-001-84300500-2009.

Стандартные размеры ПВХ труб для обсадки скважин

Резьба на трубах трапецеидальная, а толщина стенок в зависимости от диаметра трубы, глубины скважины и водоносного слоя колеблется от 7 до 20мм.

Почему в качестве обсадной трубы лучше использовать изделия из ПВХ

Укрепление стенок скважины ПВХ трубой, помимо основного назначения (предотвращения обвалов стен), позволяет обеспечить долгую и качественную эксплуатацию системы. Труба ПВХ для скважин не подвержена коррозии, что предотвращает ухудшение качества добываемой воды как окислами железа, так и проникающими сквозь дефекты в стенках трубы грунтовыми и поверхностными водами. Заявляемый срок эксплуатации трубы из непластифицированного поливинилхлорида составляет 50лет. При этом в течение всего срока службы качество проходящей сквозь сечение трубы воды не ухудшается.

  • низкая цена в сравнении с альтернативными вариантами;
  • высокая химическая стойкость, позволяющая транспортировать по трубам даже низкоконцентрированные кислоты;
  • гигиеничность труб, связанная с полной инертностью ПВХ к контактам с транспортируемой водой;
  • повышение скорости бурения из-за меньшего диаметра пластиковых обсадных труб в сравнении со стальными, имеющими аналогичную пропускную способность;
  • низкая масса ПВХ труб в комбинации с достаточной прочностью;
  • невысокая итоговая стоимость монтажных работ.

Особенности монтажа обсадных труб из поливинилхлорида

Обсадные трубы ПВХ с резьбой монтируются согласно следующим правилам:

  1. Монтаж нПВХ труб выполняют на разнице диаметров бурения.
  2. На первом этапе осуществляют проходку буром диаметром 140мм на глубину минимум в 3-5м в крепкую коренную породу.
  3. Далее производят проходку диаметром в 130мм до глубины вскрытия водоносного разлома.

Схема прокладки обсадной трубы

  1. После этого в пробуренную скважину вставляют обсадную трубу наружным диаметром 125мм. По мере углубления одной части трубы к ней с помощью резьбового соединения привинчивают следующую часть, и так до достижения полной обсадки скважины. Резьбовое соединение ПВХ труб дополнительно герметизируют резиновыми уплотнителями, что обеспечивает еще большую защиту от проникновения в трубу верховодки.
  2. Пробуренная скважина под обсадную ПВХ трубу должна быть ровной, поскольку кривизна (а также плавающий диаметр или неперпендикулярность скважины) при заталкивании или задавливании трубы в скважину сквозь твердые породы может спровоцировать поломку изделия. Именно поэтому многие компании, не имеющие специализированного оборудования для бурения ровных скважин, не работают с ПВХ трубами, мотивируя это тем, что они недостаточно прочные.

 10266 просмотров

Труба НПВХ 125 мм

org/Offer”>
org/Offer”>
org/Offer”>
org/Offer”> org/Offer”> org/Offer”> org/Offer”> org/Offer”> org/Offer”>
Труба НПВХ 125×1.8 мм, гладкая, напорная, для водопровода, цена за метр 203 Р
Труба НПВХ 125×13. 9 мм, гладкая, напорная, для водопровода, цена за метр 968 Р
Труба НПВХ 125×2.5 мм, гладкая, напорная, для водопровода, среднелегкая, с раструбом, цена за метр 215 Р
Труба НПВХ 125×2.5 мм, гладкая, напорная, для водопровода, среднелегкая, цена за метр 215 Р
Труба НПВХ 125×2.5 мм, гладкая, напорная, для водопровода, цена за метр
215 Р
Труба НПВХ 125×2.5 мм, гладкая, напорная, для газоснабжения, среднелегкая, с раструбом, цена за метр 215 Р
Труба НПВХ 125×2.5 мм, гладкая, напорная, для газоснабжения, среднелегкая, цена за метр 215 Р
Труба НПВХ 125×3 мм, гладкая, напорная, для водопровода, цена за метр 228 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для водопровода, с раструбом, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для водопровода, с раструбом, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для водопровода, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для водопровода, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для газоснабжения, с раструбом, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для газоснабжения, с раструбом, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для газоснабжения, цена за метр 217 Р
Труба НПВХ 125×3.1 мм, гладкая, напорная, для газоснабжения, цена за метр 217 Р
Труба НПВХ 125×3.2 мм, гладкая, безнапорная, для наружной канализации, с раструбом, цена за метр 248 Р
Труба НПВХ 125×3.2 мм, гладкая, безнапорная, для наружной канализации, с фаской, цена за метр 248 Р
Труба НПВХ 125×3.7 мм, гладкая, безнапорная, для наружной канализации, с раструбом, цена за метр 281 Р
Труба НПВХ 125×3.7 мм, гладкая, безнапорная, для наружной канализации, с фаской, цена за метр 281 Р

Справочник по обсадным нПВХ трубам диаметром 125 мм

Категория: Трубы для скважин – обзоры, статьи, публикации

Обсадные трубы нПВХ диаметром 125 мм чаще всего используются при бурении скважин на воду для домохозяйств и небольших предприятий. Использование данного типоразмера труб обусловлено оптимальным соотношением затрат на бурение скважины и расходов на установку насосного оборудования. Кроме этого при небольших глубинах скважины с обсадными трубами диаметром 125 мм являются так же ремонтопригодными.

Ниже приведены основные технические характеристики нПВХ обсадных труб Хемкор:

Геометрические характеристики нПВХ обсадной трубы и вес погонного метра
Длины труб, мм: 1000, 2000, 3000, 6000
Толщины стенок, мм: 5, 6, 7.5
Внутренний диаметр, мм: 115, 113, 110
Наибольшая толщина раструба, мм: 132, 132.5, 137
Расчётный вес погонного метра, кг: 3.12, 3.63, 4.20


Диаметр буровой оснастки
При бурении с промывкой, мм: не менее 150
При бурении шнеком, мм: не менее 150


Эксплуатационные параметры обсадных труб
Расчетная глубина загрузки, м: 66, 116, 188
Объем воды в 1 погонном метре, л: 10.4, 10.0, 9.5

Варианты насосов для эксплуатации
При водоподведении с помощью скважинного адаптера
Можно использовать насосы диаметром 3 или 4 дюйма.
Нет возможности использовать вибрационные насосы типа Малыш

При водоподведении без использования скважинного адаптера
Можно использовать насосы диаметром 3 или 4 дюйма.
Есть возможность использовать вибрационные насосы типа Малыш.


Варианты ремонтных обсадных колонн
На базе обсадных труб нПВХ(с раструбом)
Возможен ремонт с использованием обсадной колонны на базе обсадных труб диаметром 90 мм.

На базе обсадных труб ПНД (без раструба)
Возможна установка ремонтной обсадной колонны диаметром 110 или 90 мм (в зависимости от внутреннего диаметра основной обсадной колонны).

  • < Назад
  • Вперёд >

Труба НПВХ 125 SDR 41

Трубы НПВХ применяются в напорных системах, транспортирующих воду, в частности, для хозяйственно-питьевого водоснабжения, при температуре от 0°С до 45°С, а также другие газообразные и жидкие вещества в соответствии с таблицами химической стойкости.

Производство таких труб осуществляется в соответствии с ГОСТ 32415-2013, ГОСТ Р 51613-2000 и ТУ 2248-056-72311668-2007. Трубы  НПВХ  серого цвета, диаметром от 110 до 500 мм и  рабочим давлением МОР до 1,25 МПа (12,5 атмосфер).

Материал ПВХ отличается устойчивостью к агрессивным химическим средам. По трубам НПВХ можно транспортировать азотную, фосфорную, соляную, серную кислоту, а также молоко, вина, масла, жиры, нефть, ртуть и т.д., В связи с этим, трубопроводы из НПВХ нашли широкое применение в химической, пищевой и других отраслях. Трубопроводы из НПВХ также устойчивы к химическим воздействиям почвы и окружающей среды, то есть обладают антикоррозионными свойствами, поэтому трубы НПВХ успешно применяют для прокладки в земле, без дополнительной изоляции. Материал ПВХ безопасен для организма человека при непосредственном контакте, не воздействует на органолептические свойства воды (нет отложений, привкуса, постороннего запаха) и не способствует размножению бактерий, не выделяет токсичные вещества в окружающую среду.

Экономия при монтаже и транспортировке обеспечивается за счет легкости труб, исключается необходимость использования мощной подъемной техники. Простота монтажа труб НПВХ (соединение раструбное с уплотнительным кольцом) делает их привлекательными для применения.

Работы по монтажу технологических, канализационных и питьевых водопроводов разрешается выполнять при температуре до -10°С. Практический опыт показывает, что при соблюдении точности монтажа и осторожности, возможно проведение работ с трубопроводными системами и при более низких температурах. С целью облегчения монтажа используют смазку, в качестве которой может выступать глицерин, силиконовые смазки, либо мыльный раствор, тогда как смазка машинным маслом и солидолом запрещена. Для прокладки наружных сетей из трубы НПВХ используются траншеи, ширина которой должна быть оптимальной для проведения монтажных работ, как правило, ширину траншеи принимают на 40 см больше наружного диаметра трубы, а дно траншеи должно быть ровным. Для трубопроводов НПВХ, в зависимости от грунтовых условий, используются два вида основания – из естественного грунта и упроченное. Глубина заложения трубопровода определяется типом используемых труб и грунтовыми условиями. Монтаж трубопроводных систем НПВХ может осуществляться как на поверхности с дальнейшей укладкой отрезков трубопровода в траншею, так и на дне траншеи.

Заказать скважину на воду с трубой нПВХ ⌀ 125 мм в Московской области

Трубы нПВХ 125 мм для обсадки скважины выбирают большинство наших клиентов. Это самый безопасный и практичный материал для обсадки. Пластик не влияет на химический состав воды и не загрязняет почву, не разрушается во влажной среде. Пластиковая обсадка служит дольше, чем стальная. Срок эксплуатации материала: 50-60 лет.

Технические характеристики

Обсадная колонна собирается из отдельных элементов. Монтаж выполняется во время бурения. Элементы соединяются резьбовыми замками. Колонна постепенно опускается на глубину. Места соединений полностью герметичны. Исключено попадание грунтовых вод внутрь ствола.

Для обсадной колонны из пластика не требуется внешняя защита. Использование труб диаметром 125 мм позволяет сократить бюджет на бурение скважины. После установки оборудования зазор между насосом и стенкой будет минимальным. Повышается риск случайной блокировки насосной станции. Проводить обслуживание такой скважины должны специалисты.

Преимущества труб нПВХ

Трубы нПВХ широко распространены в США и в странах Евросоюза. Они признаны экологически чистым материалом. В некоторых странах запрещено использовать стальные трубы, поскольку они загрязняют почву и питьевую воду частицами металла.

Достоинства обсадной колонны из нПВХ:

  • Устойчивость к давлению, растяжению, гидроударам.
  • Химическая инертность при контакте с водой и другими веществами.
  • Гладкий ствол обеспечивают минимальное сопротивление потоку.
  • Внутри шахты не образуются водный камень, колонии бактерий.
  • Минимальный удельный вес конструкции.
  • Высокая надежность при простой технологии монтажа.

Мы используем трубы от отечественного производителя. Нашим партнером является компания «Системы Пластиковых Трубопроводов». Трубы от этого производителя имеют все сертификаты соответствия, которые требуются по закону. Продукция партнера соответствует отечественным и международным стандартам.

Через 25-40 лет после монтажа может появиться сквозная коррозия. Колонна ПНД не выдержит давления грунта и схлопнется. В таком случае нельзя будет достать насос на поверхность.

Получить консультацию

Выбираете материал для обсадки? Свяжитесь с нами, чтобы получить бесплатную консультацию. Мы определим диаметр ствола и материал обсадной колонны, учитывая характеристики скважин в вашем районе.Мы используем трубы нПВХ отечественного производства. Нашим партнером является компания «Системы Пластиковых Трубопроводов» (г. Ярославль). Продукция этого завода соответствует российским и международным стандартам качества.

Бурение скважин обсадной трубой пластик нПВХ 125 + 90 мм Москва и Московская область

Артезианская скважина — это скважина которая выполнена для добычи подземной воды глубокого залегания. Вода из трещеновитого известняка, поэтому иногда артезианскую скважину еще называют «скважина на известняк». Бурение артезианской скважины можно выполнять как малогабаритной буровой установкой так и стационарной буровой установкой, например на базе популярного грузового автомобиля ЗИЛ-131.

Преимущества

Пластиковые трубы имеют очень длительный срок годности, поэтому скважина прослужит максимально долго. Полимер не выделяет окись как металл, не подвергается коррозии. Вода из такой скважины будет течь без примесей и запаха. Со временем она не приобретет бурый цвет ржавчины, а останется чистой и прозрачной.

Характеристики

Для труб нПВХ используется непластифицированный поливинилхлорид. Этот материал сегодня очень популярен. Например, из него производят пластиковые окна и двери. Он совершенно безопасен для здоровья. Данный материал прошел сертификацию на пищевую пригодность, поэтому может использоваться для приготовления еды и питья.

Заказать артезианскую скважину в нашей компании можно позвонив по телефону или оформив заказ на сайте. Наш главный инженер перезвонит Вам и обсудит все интересующие вопросы. Далее просто заключаете с нами договор с перечнем услуг и удобным Вам способом оплаты – наличными, безналом, с НДС или без. Также будьте готовы продиктовать нашему оператору следующую информацию:
• адрес проведения работ;
• дату приезда специалистов на объект;
• особенности площадки и подъездов к ней.

10 лет.

Ирина Викторовна

Мне в коттедже бурили артезианскую скважину. Работали акуратно. Скважину наметили бурить рядом с домом по проекту. Чтоб не забрызгало дом и забор посоветовали закрыть пленкой. Глубина 82 метра получилась, оплатили все точно по договору как и предполагали. Лишнего не вымагали,не обманывали. Сделали довольно быстро. Начали яму копать в понедельник, а в пятницу мы уже крутили краны в доме и пробовали воду. Анализ сделали, фильтры которые они ставили справляются хорошо, качество воды в норме. Работой компании остались доволены. Все честно и отношения хорошее.

Илона

Большое человеческое СПАСИБО! В компании Аквалайф-М работают отличные ребята. Мне бурили скважину на даче. Получилось так, что уже после заключения договора мне понадобились дополнительные работы помимо бурения подвести трубы в дом, канализацию, но денег на них уже не хватало. Мне оформили их вторым договором и главное оплату по нему провели в рассрочку. Ну такое отношение я первый раз встречаю! Вы лучшие!
