Какой автомат нужно поставить на 15 кВт

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

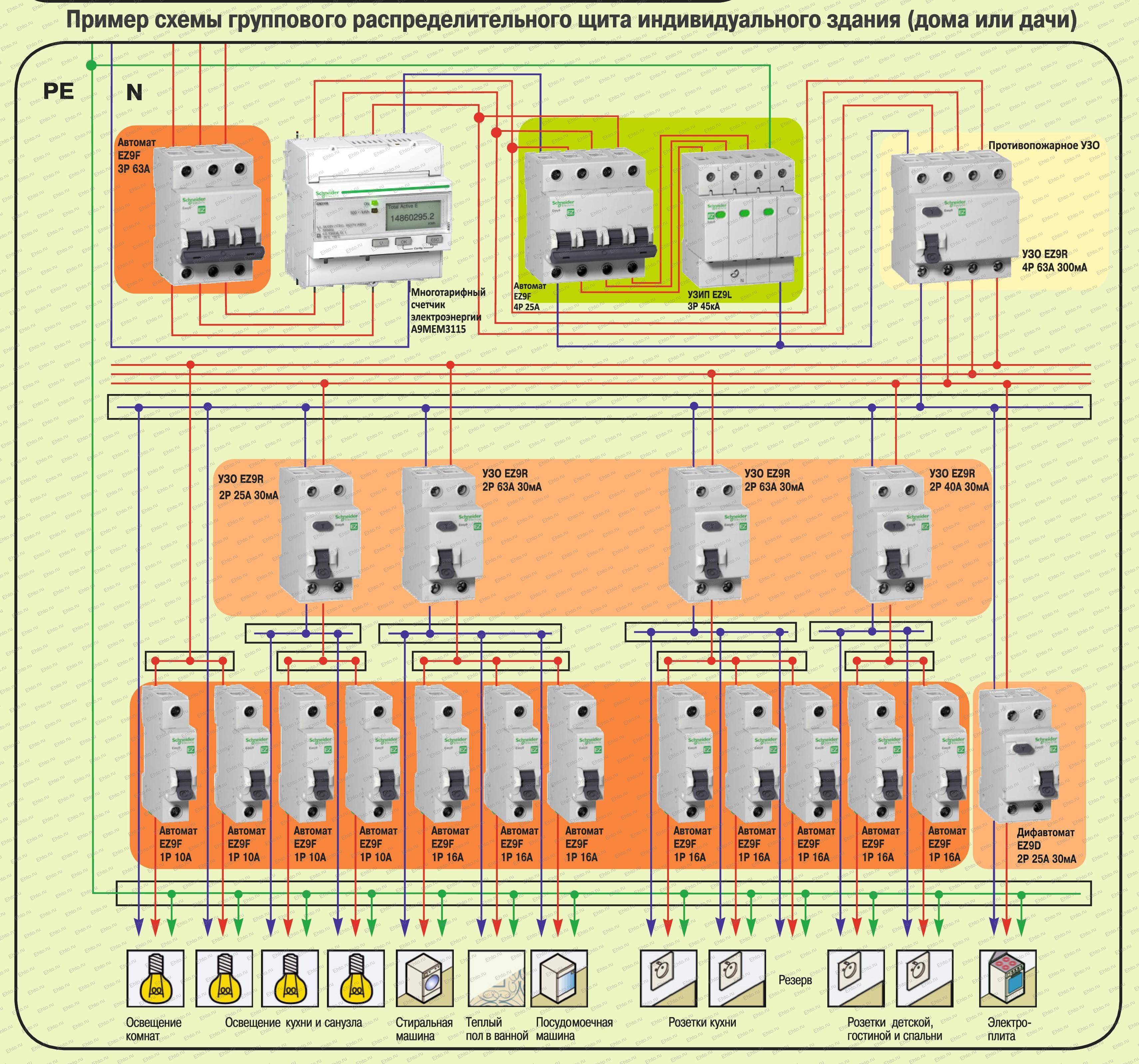

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности

Расчет сечения кабеля — примеры расчета, таблицы, калькулятор

Кабель для электрической варочной панели: какая нужна проводка для подключения

Как определить сечение провода по диаметру: формулы и готовые таблицы

Расчет сечения провода по потребляемой мощности

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как выбрать стабилизатор напряжения на 15 кВт

Бесплатная доставка

Комплект
Энергия АСН-15000/3

  • Мощность: 15 кВА
  • Вход. U:120…280в
  • Выход. U:220в ± 6%
  • Крепление: настенный / напольный
  • Рабочая t: -20…+40°С (морозостойкие)
  • Тип: релейные

27 900 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Voltron 15000/3(HP)

  • Мощность: 15 кВА
  • Вход. U:95…280в
  • Выход. U:220в ± 5%
  • Крепление: настенный / напольный
  • Рабочая t: -30…+40°С (морозостойкие)
  • Тип: релейные

42 300 ₽

подробнее

Бесплатная доставка

Комплект
Rucelf SDW II-18000-L/3

  • Мощность: 18 кВА
  • Вход. U:110…275в
  • Выход. U:220в ± 3.5%
  • Крепление: настенный / напольный
  • Рабочая t: 0…+45°С
  • Тип: электромеханические

60 264 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Hybrid 15000/3(U)

  • Мощность: 15 кВА
  • Вход. U:105…280в
  • Выход. U:220в ± 3%
  • Крепление: настенный / напольный
  • Рабочая t: -5…+40°С
  • Тип: электромеханические

80 700 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Classic 15000/3

  • Мощность: 15 кВА
  • Вход. U:60…265в
  • Выход. U:220в ± 5%
  • Крепление: настенный / напольный
  • Рабочая t: +10…+40°С
  • Тип: тиристорные

113 100 ₽

подробнее

Бесплатная доставка

Комплект
Вольт Engineering Ампер Э 27000/3 9-1/40 v2.1

  • Мощность: 27 кВА
  • Вход. U:135…285в
  • Выход. U:220в ± 4.5%
  • Крепление: настенный
  • Рабочая t: 0…+35°С
  • Тип: тиристорные

107 940 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Ultra 15000/3

  • Мощность: 15 кВА
  • Вход. U:60…265в
  • Выход. U:220в ± 3%
  • Крепление: настенный / напольный
  • Рабочая t: -30…+40°С (морозостойкие)
  • Тип: тиристорные

122 100 ₽

подробнее

Бесплатная доставка

Стабилизатор напряжения
Сатурн СНЭ-Т-15

  • Мощность: 15 кВА
  • Вход. U: 274…478в
  • Выход. U: 380в ± 1%
  • Крепление: напольный (трехфазные)
  • Рабочая t: 0. ..+40°С
  • Тип: электромеханический

197 000 ₽

подробнее

15 кВт / 3 фазы / есть электроприборы на 220в и 380в

На объектах с подведенными тремя фазами, где кроме электроприборов на 220в есть и мощные трехфазные потребители, электрики рекомендуют к трем однофазным стабилизаторам (по одному на каждую фазу) добавлять еще и блок контроля сети (БКС). Такой подход позволяет подавать на однофазные потребители стабильные 220 вольт, а на трехфазные – 380 вольт, а также защитить и не дать ему перегореть от резкого скачка или подачи сильно просаженного напряжения.

Чтобы установить стабилизаторы из комплекта более компактно (горизонтально в ряд или вертикально друг над другом), можно задействовать специальные коммутационные стойки, представленные на этой странице.

Бесплатная доставка

Комплект
Энергия Ultra 15000/3 + БКС 3×10

  • Мощность: 15 кВА
  • Вход. U:60…265в
  • Выход. U:220в ± 3%, 380в
  • Крепление: настенный / напольный
  • Рабочая t: -30…+40°С (морозостойкие)
  • Тип: тиристорные

145 900 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Classic 15000/3 + БКС 3×10

  • Мощность: 15 кВА
  • Вход. U:60…265в
  • Выход. U:220в ± 5%, 380в
  • Крепление: настенный / напольный
  • Рабочая t: +10…+40°С
  • Тип: тиристорные

136 900 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Hybrid 15000/3(U) + БКС 3×10

  • Мощность: 15 кВА
  • Вход.
    U:105…280в
  • Выход. U:220в ± 3%, 380в
  • Крепление: настенный / напольный
  • Рабочая t: -5…+40°С
  • Тип: электромеханические

104 500 ₽

подробнее

Бесплатная доставка

Комплект
Энергия Voltron 15000/3(HP) + БКС 3×10

  • Мощность: 15 кВА
  • Вход. U:95…280в
  • Выход. U:220в ± 5%, 380в
  • Крепление: настенный / напольный
  • Рабочая t: -30…+40°С (морозостойкие)
  • Тип: релейные

66 100 ₽

подробнее

Бесплатная доставка

Комплект
Энергия АСН-15000/3 + БКС 3×10

  • Мощность: 15 кВА
  • Вход. U:120…280в
  • Выход. U:220в ± 6%, 380в
  • Крепление: настенный / напольный
  • Рабочая t: -20…+40°С (морозостойкие)
  • Тип: релейные

51 700 ₽

подробнее

Бесплатная доставка

Стабилизатор напряжения
Штиль R-18000-3

  • Мощность: 15 кВА
  • Вход. U: 269…442в
  • Выход. U: 380в ± 5%
  • Крепление: напольный (трехфазные)
  • Рабочая t: 0. ..+40°С
  • Тип: тиристорный

162 000 ₽

подробнее

15 кВт / 3 фазы / все электроприборы трехфазные (на 380в)

Для выравнивания напряжения на объектах, к которым подведены три фазы и потребители все на 380в, нужно ставить трехфазный стабилизатор. Чаще всего потребность в таком аппарате возникает на производственных предприятиях для подачи 380 вольт на мощные промышленные потребители.

Также 3 фазы и 15 кВт подводятся при постройке современных загородных домов, но там нужны три однофазных стабилизатора, которые представлены в следующем блоке.

Бесплатная доставка

Стабилизатор напряжения
Rucelf SDV-3-15000

  • Мощность: 15 кВА
  • Вход. U: 210…475В
  • Точность: 380в ± 3. 5% (±1.5%)
  • Крепление: напольный (трехфазные)
  • Рабочая t: +5…+45°С
  • Тип: электромеханический

56 769 ₽

подробнее

Бесплатная доставка

Стабилизатор напряжения
Энергия Hybrid 15000/3 II поколения

  • Мощность: 15 кВА
  • Вход. U: 140…476в / 80…275в
  • Точность: 380в ± 3% / 220в ± 3%
  • Крепление: напольный (трехфазные)
  • Рабочая t: -20. ..+40°С (морозостойкие)
  • Тип: электромеханический

97 900 ₽

подробнее

Бесплатная доставка

Стабилизатор напряжения
Вольт Engineering Герц Э 16-3/25 v3.0

  • Мощность: 17 кВА
  • Вход. U: 173…485в / 100…280в
  • Точность: 380в ± 2.3% / 220в ± 2.3%
  • Крепление: напольный (трехфазные)
  • Рабочая t: 0…+40°С
  • Тип: тиристорный

149 980 ₽

подробнее

Бесплатная доставка

Стабилизатор напряжения
Штиль R-18000-3C

  • Мощность: 15 кВА
  • Вход. U: 269…442в
  • Выход. U: 380в ± 5%
  • Крепление: напольный (трехфазные)
  • Рабочая t: 0…+40°С
  • Тип: тиристорный

135 000 ₽

подробнее

15кВт Fronius Symo 15.0-3 208В 3-х фазный инвертор

Производитель:

Фрониус

Модель солнечного инвертора:

Фрониус Симо 15. 0-3 208

Потребляемая мощность постоянного тока:

——————————————–

МАКСИМАЛЬНАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ ФЭП STC:

22 500 Вт постоянного тока

Макс. полезный входной ток (MPPT 1/MPPT 2):

50,0 А

Макс. общий потребляемый входной ток (MPPT 1 + MPPT 2):

50,0 А

Макс. допустимый входной ток (MPPT 1/MPPT 2):

75,0 А

Макс. допустимый суммарный входной ток (MPPT 1 + MPPT 2):

75,0 А (1 MPPT)

Встроенные держатели предохранителей цепи постоянного тока Необходимо указать при заказе:

Встроенный: 6- и 6+

Диапазон напряжения MPP:

325–850 В

Диапазон рабочего напряжения:

325 – 1000 В

Макс. входное напряжение:

1000 вольт

Номинальное входное напряжение:

325 вольт

Допустимое сечение проводника DC:

AWG 14 – AWG 6, медь, AWG 6, алюминий, AWG 4, медь или алюминий с входным сумматором

Номер MPPT:

1

ВЫХОД ПИТАНИЯ ПЕРЕМЕННОГО ТОКА:

——————————————–

Макс. выходная мощность:

15 000 ВА

Макс. выходной ток неисправности / продолжительность:

67,7 А СКЗ / 153,0 мс

Макс. непрерывный выходной ток:

41,6 А

Рекомендуемый размер выключателя OCPD/AC:

60 А

Макс. эффективность:

97,3%

Эффективность CEC:

96,5%

Допустимое сечение провода переменного тока:

AWG 14 – AWG 6

Подключение к сети:

208 В

Частота:

60 Гц

Общее гармоническое искажение:

Коэффициент мощности:

0 – 1 экз. /кол.

Общие данные:

——————————————–

Размеры (ширина x высота x глубина):

20,1 x 28,5 x 8,9 дюйма / 51,1 x 72,4 x 22,6 см

Вес:

78,3 фунта. / 35,5 кг

Степень защиты:

НЭМА 4Х

Потребление в ночное время:

Топология инвертора:

Бестрансформаторный

Охлаждение:

Вентилятор с регулируемой скоростью

Установка:

Внутренняя и наружная установка

Диапазон рабочих температур окружающей среды:

от -40 F до 140 F (от -40 до 60 C)

Допустимая влажность:

0–100 % (без конденсации)

Клеммы подключения постоянного тока:

6 x DC+ и 6 x DC- винтовые клеммы для меди (одножильные / многожильные / тонкопроволочные) или алюминия (одножильные / многожильные)

Клеммы подключения переменного тока:

Винтовые клеммы 14-6 AWG

Сертификаты и соответствие стандартам (кроме Symo 15. 0 208 V):

UL 1741-2010, UL1998 (для функций: AFCI и контроль изоляции), IEEE 1547-2003, IEEE 1547.1-2008, ANSI/IEEE C62.41, FCC Part 15 A & B, NEC Article 690, С22. 2 № 107.1-01 (сентябрь 2001 г.), UL1699B, выпуск 2, 2013 г., CSA TIL M-07, выпуск 1, 2013 г.

Сертификаты и соответствие стандартам (Symo 15.0 208 V):

UL 1741-2015, UL1998 (для функций: AFCI, RCMU и контроля изоляции), IEEE 1547-2003, IEEE 1547.1-2003, ANSI/IEEE C62.41, FCC Part 15 A & B, NEC 2014, статьи 690, C22 . 2 № 107.1-01 (сентябрь 2001 г.), UL1699B Выпуск 2 -2013, CSA TIL M-07 Выпуск 1

Защитные устройства:

——————————————–

Соответствие требованиям AFCI и NEC 2014:

Да

Отключение постоянного тока:

Да

Защита от обратной полярности постоянного тока:

Да

Защита от замыкания на землю с прерывателем контроля изоляции:

Да

Интерфейсы:

——————————————–

USB (РАЗЪЕМ):

Стандарт — регистрация данных и обновление инвертора через USB

2 порта RS422 (РАЗЪЕМ RJ45):

Стандарт — Fronius Solar Net, протокол интерфейса

WI-FI/ETHERNET/ПОСЛЕДОВАТЕЛЬНЫЙ/РЕГИСТРАТОР ДАННЫХ И ВЕБ-СЕРВЕР:

Дополнительно — Стандарт беспроводной связи 802. 11 b/g/n / Fronius Solar.web, SunSpec Modbus TCP, JSON / SunSpec Modbus RTU

6 ВХОДОВ И 4 ЦИФРОВЫХ ВХОДА/ОС:

Дополнительно — управление нагрузкой; сигнализация, многоцелевой ввод/вывод

15кВт Fronius Symo Advanced 15.0-3 480В 3-х фазный сетевой инвертор

Производитель:

Фрониус

Модель солнечного инвертора:

Fronius Symo Advanced 15.0-3 480

Вход питания постоянного тока:

——————————————–

МАКСИМАЛЬНАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ STC:

19 500 Вт постоянного тока

МИНИМАЛЬНАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ STC:

12 000 Вт постоянного тока

МАКС. ПОЛЕЗНЫЙ ВХОДНОЙ ТОК (MPPT1/MPPT 2):

33,0 А / 25,0 А

МАКС. ПОЛЕЗНЫЙ ВХОДНОЙ ТОК ОБЩИЙ (MPPT 1 + MPPT 2):

51 А

МАКС. ТОК КОРОТКОГО ЗАМЫКАНИЯ МАССИВА (MPPT 1/MPPT 2):

49,5 А / 37,5 А

Номинальное входное напряжение:

685 Ампер

Диапазон рабочего напряжения:

200-1000 В пост. тока

Пусковое напряжение постоянного тока:

200 В пост. тока

MPP-диапазон напряжения:

350-800 В

Макс. входное напряжение:

1000 В пост. тока

Допустимое сечение проводника DC:

Медь AWG 14 – AWG 6 напрямую, алюминий AWG 6 напрямую, медь AWG 4 – AWG 2 или алюминий с входным сумматором

Встроенные держатели предохранителей цепи постоянного тока:

Н/Д

Макс. (Isc) номинал входных клемм:

33А

Номер MPPT:

2

ВЫХОД ПИТАНИЯ ПЕРЕМЕННОГО ТОКА:

——————————————–

Макс. выходная мощность:

14995 ВА

Конфигурация выхода:

480 В, треугольник +N

Диапазон частот (регулируемый):

45-65 Гц

Номинальная рабочая частота:

60 Гц

Допустимое сечение проводника (AC):

AWG 14-AWG 6

Общее гармоническое искажение:

Диапазон коэффициента мощности:

Регулируемый от 0,85 опережения до 0,85 отставания

Макс. непрерывный выходной ток:

18,0 А

Размер выключателя OCPD/AC:

25 А

Макс. Эффективность:

98,0%

Эффективность CEC:

97,0%

Общие данные:

——————————————–

Размеры (ширина x высота x глубина):

20,1 x 28,5 x 8,9 дюйма

Класс защиты:

НЭМА 4Х

Потребление в ночное время:

Топология инвертора:

Бестрансформаторный

Охлаждение:

Вентилятор с регулируемой скоростью

Установка:

Внутренняя и наружная установка, наклон от 0 до 90 градусов

Примечание:

Защитная крышка Fronius требуется для установки под углом менее 15 градусов

Диапазон рабочих температур окружающей среды:

-40°F – + 140°F (-40 – +60°C)

Допустимая влажность:

0–100 % (без конденсации)

Высота над уровнем моря:

2000 м (6562 фута) с макс. входное напряжение 1000 В / 3400 м (11155 футов) при макс. входное напряжение 850 В

Клеммы подключения постоянного тока:

6x DC+ и 6x DC- винтовые клеммы для меди (одножильные / многожильные / тонкопроволочные) или алюминия (одножильные / многожильные)

Клеммы подключения переменного тока:

Винтовые клеммы 14-6 AWG

Сертификаты и соответствие стандартам:

UL 1741-2010, второе издание (включая дополнение UL1741 SA 2016-09 для правила 21 Калифорнии и правила 14H Hawaiian Electric Code), UL1998 (для функций: AFCI, RCMU и контроль изоляции), IEEE 1547-2003, IEEE 1547a- 2014, IEEE 1547. 1-2003, ANSI/IEEE C62

Вес:

95,7 фунта.

ЗАЩИТНЫЕ УСТРОЙСТВА:

——————————————–

Защита от обратной полярности постоянного тока:

Да

Защита от островков:

внутренний; в соответствии с UL 1741-2010, IEEE 1547-2003 и NEC

Защита от перегрева:

Снижение выходной мощности/активное охлаждение

АФКИ:

Да

Совместимость с функцией быстрого отключения:

Да

Защита от замыкания на землю с прерывателем контроля изоляции:

Да

Разъединитель постоянного тока:

Да

Интерфейсы:

——————————————–

USB (разъем A):

Регистрация данных и обновление инвертора возможно через USB

2x RS422 (гнездо RJ45):

Fronius Solar Net, протокол интерфейса

Связь по линии электропередачи (ПЛК):

Да — стандарт связи SunSpec Rapid Shutdown

Уровень совместимого модуля Электронный:

Tigo TS4-F на базе ПЛК SunSpec (в ожидании тестирования)

Wi-Fi/Ethernet/последовательный/ регистратор данных и веб-сервер:

Стандарт беспроводной связи 802.
