Двухконтурные газовые котлы
Все чаще двухконтурные газовые котлы устанавливают в автономных системах отопления и горячего водоснабжения частных домов, квартир, предприятий. И тепло, и горячая вода поступают от одного прибора. Он не занимает много места на кухне или в подсобном помещении – это практично, удобно и выгодно.
Принцип работы
Газовые двухконтурные котлы для дома имеют два контура, для которых нагревается вода. В отопительном контуре вода нагревается для подачи в радиаторы или систему теплого пола. В контуре водоснабжения горячая вода нагревается для водопровода. Основным рабочим узлом является теплообменник, в котором происходит нагрев. Он может быть медным или алюминиевым. Эти металлы идеальны с точки зрения теплоотдачи и надежности. Однако они повышают стоимость котла. Более доступны по цене двухконтурные котлы отопления с чугунными или стальными теплообменниками. Но первые довольно хрупкие, а вторые подвержены коррозии, поэтому должны быть покрыты защитным составом.
По принципу нагрева воды в контурах различают два вида оборудования:
- с раздельными теплообменниками – система громоздкая, а контур ГВС выходит из строя быстрее из-за нагрева воды в проточном режиме;
- с битермальным теплообменником – коаксиальная система, когда в одном теплообменнике две магистрали. Это делает технику более компактной и дает возможность использовать ее в настенных моделях.
Какие преимущества имеют двухконтурные газовые котлы
- Выполнение двух задач – один прибор нагревает воду для отопления и горячего водоснабжения дома, поэтому вам не придется покупать отдельно водонагреватель или бойлер.
- Экономия места – один котел не займет много места, особенно если это двухконтурный настенный газовый котел. Его можно установить даже в тесном помещении.
- Дешевое топливо – газ является экономически выгодным источником тепла, поэтому вы заметно сэкономите по сравнению с использованием электрического, твердотопливного или дизельного котла.
Основные параметры выбора
Мощность. Расчет ведется из площади отапливаемого помещения: на 10 кв. м приходится 1 кВт мощности.
Производительность контура ГВС. Выбор зависит от того, в каких объемах вашей семье нужна горячая вода. Газовые двухконтурные котлы отопления способны нагревать в проточном режиме до 10 – 15 л/мин. Хотя есть и менее производительные модели со значением до 7 – 8 л/мин.
Тип камеры сгорания. Модели с открытой камерой должны устанавливаться в нежилых подсобных помещениях с хорошей вентиляцией и дымоходом. А двухконтурные газовые котлы с закрытой камерой можно устанавливать даже на кухне, так как они обычно имеют коаксиальный дымоход для удаления продуктов горения и притока свежего воздуха.
Выбирайте подходящее оборудование на нашем сайте. И сами управляйте теплом и горячей водой в своем доме!
kotly.vseinstrumenti.ru
Самая главная часть отопительной системы: рекомендации по выбору газового двухконтурного настенного котла
В холодное время года для создания комфортной температуры в жилых домах и производственных помещениях применяют системы отопления.
Их функционирование основано на движении теплоносителя по замкнутому контуру от котла к батареям.
Если помимо обогрева обслуживаемых помещений необходимо организовать их горячее водоснабжение, в конструкции котла предусматривается второй контур.
Цена на газовое топливо значительно ниже стоимости электроэнергии, поэтому большинство потребителей предпочитают газовый котел при обустройстве отопительной системы. Двухконтурный настенный котел на газу представляет собой компактный тепловой узел, удобный для размещения. Его функционирование основано на выработке тепловой энергии при сжигании газового топлива.
Google+
Vkontakte
Odnoklassniki
По принципу действия:
- конвекционные;
- конденсационные.
По особенностям конструкции:
- с раздельным и битермическим теплообменником;
- с открытой и закрытой топочной камерой.
Конвекционные
Принцип действия конвекционного котла не отличается сложностью:
- Тепловая энергия генерируется газовой горелкой.
- Полученное тепло забирается теплообменником.
- В контуре горячего водоснабжения подогревается вода, отопительный контур обеспечивает обогрев обслуживаемых помещений.
При этих процессах до десяти процентов тепловой энергии теряется при удалении отработанных газов через дымоход.
Справка! Внутри котла рабочие жидкости не перемешиваются, теплоноситель и вода циркулируют по независимым контурам.
Конденсационные
В конденсационных котлах применяется значительно более эффективный способ работы, при котором почти все генерируемое тепло используется в сети за счет дополнительного сбора энергии, образующейся при конденсации разгоряченного водяного пара во вторичном теплообменнике.

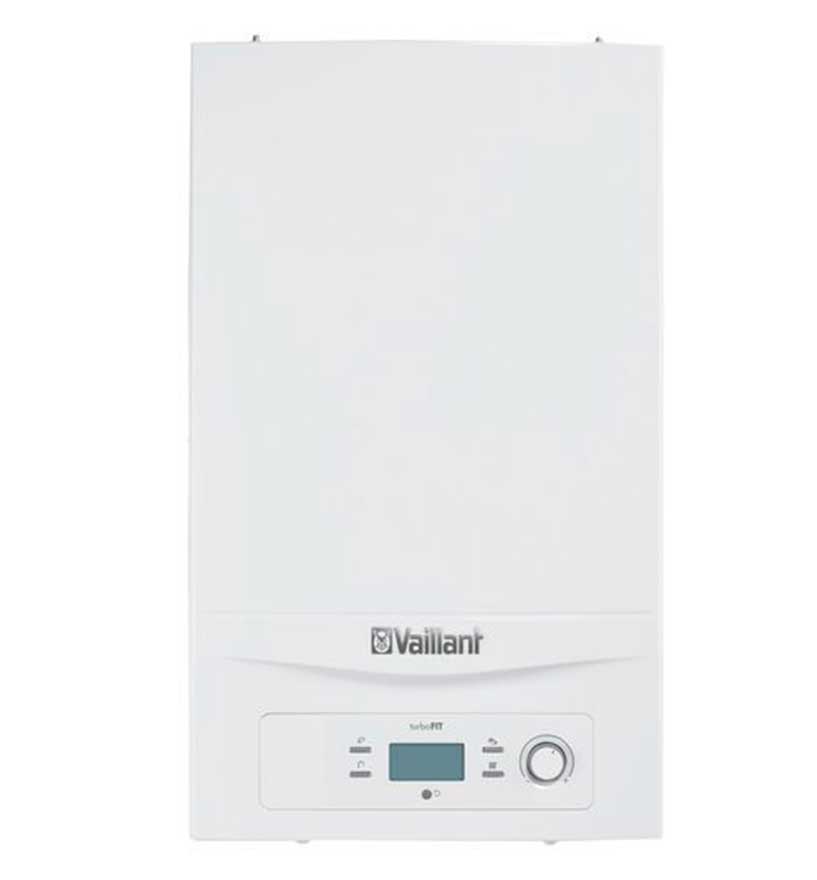

Фото 1. Котел газовый настенный 2-х-контурный от производителя Vaillant EcoTec, способен экономить газовое топливо.
Выделяющееся при протекании этого процесса тепло передается обратно в сеть, конденсат удаляется через дренажную систему. Длительное использование такого оборудования обеспечивает значительную экономию газового топлива, так как коэффициент полезного действия подобного прибора приближается к девяноста пяти процентам.
С раздельным теплообменником
В конструкции двухконтурных газовых котлов с раздельным теплообменником применяются два теплообменника. Первичный, представляющий собой змеевик с расположенными между его витками пластинами из металла, включается в трубопроводную сеть системы отопления.
Второй, меньших размеров и пластинчатого типа, применяется для обеспечения потребителей горячей водой. Он имеет два контура. По одному из них циркулирует горячая вода, а по другому – рабочая жидкость отопительной системы.
Фото 2. Газовый настенный двухконтурный котел производителя Hubert оснащен двумя раздельными теплообменниками.
При функционировании котлового оборудования с раздельным теплообменником в режиме подачи горячей воды прекращается движение рабочей жидкости в системе обогрева и наоборот.
Внимание! Значительного уменьшения температуры в отапливаемых помещениях при подаче горячей воды не происходит, так как время пользования точками водозабора относительно невелико.
Постоянная циркуляция рабочей жидкости по контурам обуславливает меньшее образование накипи в теплообменниках. К недостаткам можно отнести большие размеры и довольно высокую стоимость.
С битермическим теплообменником
В конструкции котлов с битермическим теплообменником по внутреннему каналу теплообменника движется вода, по внешнему контуру – теплоноситель. При работе прибора на отопление движение воды останавливается, она нагревается и наоборот.
Важно! При использовании точек водозабора в котлах с такой конструкцией теплообменника следует соблюдать осторожность. Необходимо подождать пока сольется наиболее нагретая часть воды, иначе можно получить ожог.
Настенные газовые котлы с битермическим теплообменником имеют компактные размеры и невысокую цену. Их недостаток – то, что в результате застоя рабочих жидкостей с высокими температурами теплообменник быстро покрывается накипью. Стоимость его ремонта сопоставима с ценой нового теплообменника.
Вам также будет интересно:
С открытой и закрытой топочной камерой
В моделях с открытыми топочными камерами необходимый для поддержания процесса горения воздух поступает самотеком из окружающего пространства.
Для правильной работы прибора нужно обеспечить хорошую приточную вентиляцию и удаление отработанных газов через дымоход с естественной тягой.
Невысокий уровень шума и простота конструкции являются преимуществами котлов с открытой камерой сгорания.
В газовых котлах с закрытыми топочными камерами имеются вентиляторы, с помощью которых через специально оборудованный двухслойный дымоход удаляются отработанные газы и берется воздух для камеры сгорания снаружи дома. Достоинство этого оборудования – возможность установки в любом помещении. К недостаткам относится высокое потребление электроэнергии, шумная работа и сложность конструкции.
Достоинства 2х-контурных газовых устройств
- Компактные размеры этого вида оборудования позволяют использовать его в квартирах многоэтажных зданий.
Для установки не нужно обустраивать отдельное помещение, прибор прекрасно вписывается в интерьер небольшого по площади жилья.
- При использовании двухконтурного газового котла не нужно платить за отопление и горячее водоснабжение.
Это дает существенно сэкономить на ежемесячных коммунальных платежах.
- Доступная стоимость котла такого вида позволяет приобрести его без большого ущерба для семейного бюджета, при этом одно устройство обеспечивает обслуживаемые помещения горячим водоснабжением и автономным отоплением.
Недостатки
Имеются и отрицательные моменты в работе этого вида оборудования.
- Приборы обладают значительно меньшей мощностью по сравнению с напольными газовыми котлами и не годятся для обслуживания помещений большой площади.
- При одновременном использовании всех точек водоснабжения температура в отапливаемых помещениях снижается.
Видео, в котором представлена схема работы и принцип действия двухконтурного котла на газу.
Несомненное преимущество настенных двухконтурных газовых котлов – удобство эксплуатации и возможность использования не только в загородных частных домах, но и в обычных квартирах. Они прекрасно вписываются в обстановку, не занимая много полезного пространства. Функционирование котлового оборудования полностью автоматизировано и не требует вмешательства человека в эксплуатационный процесс.
Оцени статью:
Будь первым!
Средняя оценка: 0 из 5. Оценили: 0 читателей.
Поделись с друзьями!
Google+
Vkontakte
Odnoklassniki
ogon.guru
2 Х контурный газовый котел
Двухконтурные газовые котлы отопления
Двухконтурные котлы, работающие на газовом топливе – это агрегаты, предназначенные для обогрева помещений и обеспечения горячего водоснабжения проточным или накопительным способом.
Проточный способ подготовки ГВС предполагает обязательное наличие дополнительного теплообменника в котле, при помощи которого приготавливается горячая вода в проточном режиме. В основном, настенные газовые 2х контурные котлы подготавливают воду проточным способом и имеют атмосферную горелку. Преимущество – это компактность системы и быстрота приготовления горячей воды. Но если необходимо большое количество воды или используется одновременно более одной точки забора горячей воды, то такой вариант не подходит.
Тип горелки
По типу горелки 2 контурные газовые котлы разделяют на два вида. Котлы, у которых горелка открыта для монтажа, требуют дымоход с естественной тягой. Котлы, у которых закрытая, использую коаксоидальную трубу, функционирование системы идет за счет встроенного вентилятора, создающего принудительную тягу. Трубу можно вывезти через стену (по трубе выводятся продукты горения и поступает свежий воздух).
Классификация двухконтурных котлов по принципу установки
- Настенные агрегаты
- Напольные.
Настенные приборы отличаются небольшими габаритами, а по стоимости выгодно отличаются от напольных аналогов. В основном их устанавливают на кухнях квартир и жилых домов.
Двухконтурные газовые котлы отопления напольного типа имеют высокую мощность. Использование чугунного теплообменника сообщает агрегату надежность и долговечность эксплуатации. Для их установки необходимо строительство отдельного помещения.

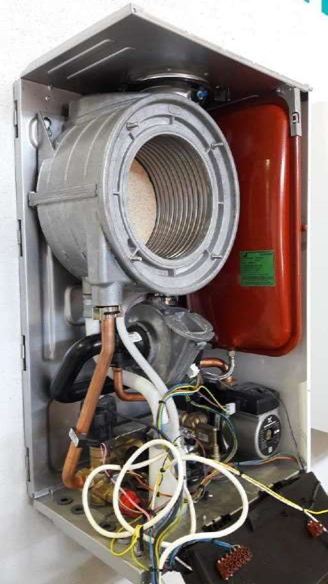

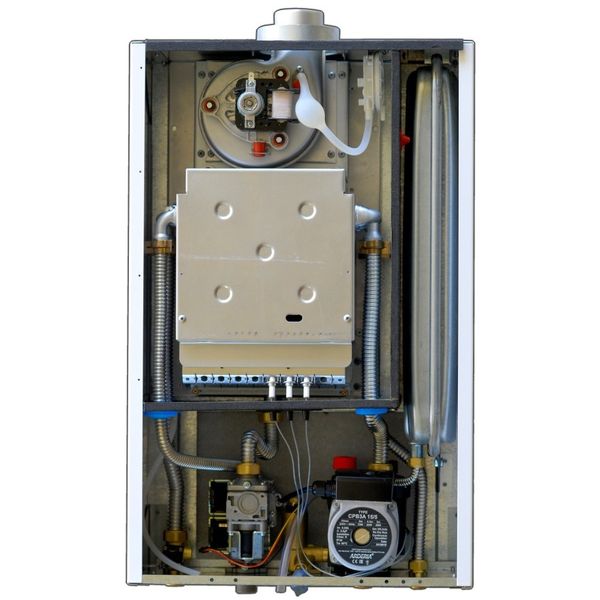

Конструкция настенного газового котла
В состав котла входит:
- Теплообменник
- Газовая горелка
- Водонагреватель проточного типа
- Расширительный мембранный бак
- Предохранительный клапан
- Циркуляционный насос
- Приборы защиты, управления, самодиагностики.
Теплообменники изготавливают из чугуна или стали. Но чаще всего для этих целей используют медь, что приводит к уменьшению массы аппарата и его удешевлению. Расширительный бачок имеет емкость 6-8 литров.
Газовые настенные двухконтурные котлы отопления имеют разный способ поджига газа. Включение котла с пьезоэлектрическим поджигом происходит путем нажатия на запальник, при выключении фитиль запальника продолжает гореть. При дальнейшем использовании горящий фитиль обеспечит розжиг горелки. Газовые настенные котлы с электрическим розжигом включаются за счет электрической искры автоматически, постоянно горящего запальника у них нет. Они более экономичны и комфортны, но стоят дороже.
Достоинства газовых двухконтурных котлов настенного типа
- Хорошо зарекомендовали себя и как отопительные, и как водонагревательные установки
- Наличие второго встроенного водонагревательного контура делает их эксплуатацию более комфортной
- Они очень экономичны в плане расходования воды
- Имеют скромные габариты
- Масса агрегатов невелика и составляет приблизительно 35 кг.
Недостатки
- Котел нельзя использовать для одновременного нагрева воды и отопления помещения. При нагревании воды отопительная функция автоматически отключается.
Монтаж настенного котла
Модели массой от 2,5 до 35 кг можно навешивать на стенах, выполненных их пенобетонных блоков, а также на перегородках из гипса или гипсокартона, предварительно усилив место крепежа закладными деталями, например, деревянным брусом. Если емкость накопителя газового котла составляет около 60 литров, то его монтаж можно осуществлять только на капитальные (несущие) стены.
Газовые настенные двухконтурные отопительные котлы — это целая котельная, занимающая очень мало места.

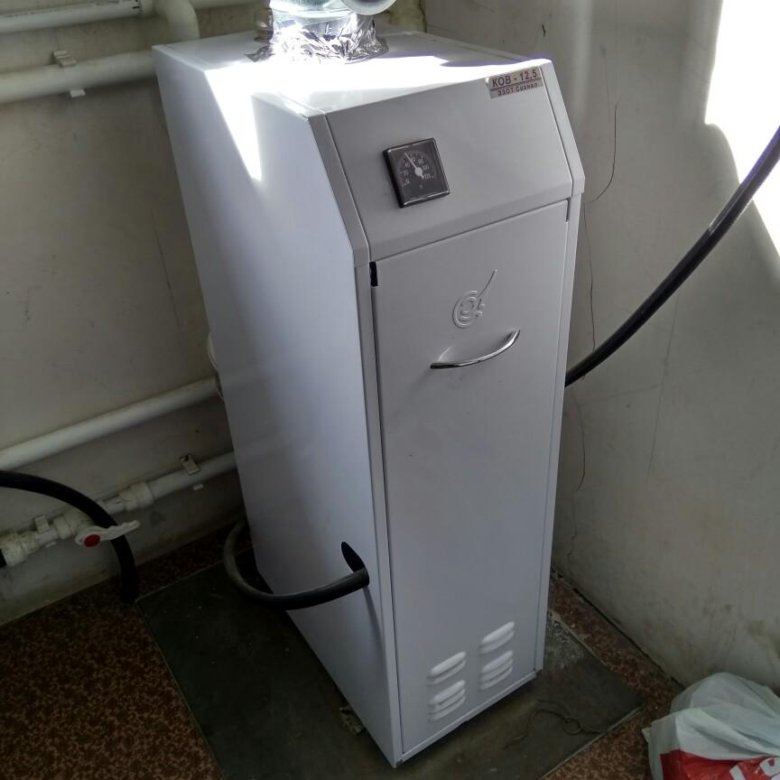

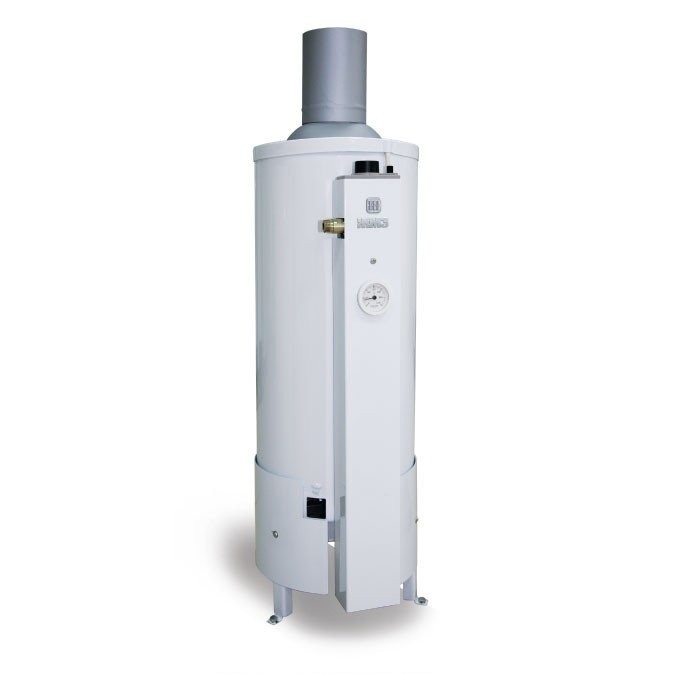

Напольные газовые двухконтурные котлы
Напольные двухконтурные газовые котлы – это отопительные агрегаты, обладающие традиционной конструкцией, которая остается неизменной на протяжении многих десятилетий. Основу конструкции составляет теплообменник, изготовленный из стали или чугуна.
Напольные двухконтурные газовые котлы подлежат классификации по следующим параметрам:
- Разновидность горелки
- Вид розжига
- Способ регулирования мощности.
Разновидность горелки
Горелки бывают двух видов: атмосферные и наддувные, или сменные.
Атмосферные горелки при работе издают меньше шума, имеют упрощенную конструкцию и стоят дешевле. Атмосферными горелками оснащают отопительные агрегаты с мощностью от 10 до 80 кВт. Данные напольные двухконтурные газовые котлы применяют для отопления небольших частных домов. Обогреть большие площади они не в силах.
Для наддувных горелок характерен повышенный КПД при более высокой стоимости. Напольные агрегаты подобного типа могут продуцировать мощность до десяти тысяч киловатт. Следовательно, с их помощью можно эффективно обогревать жилые площади любых размеров.
Вид розжига
Оснащают двухконтурные напольные газовые котлы электрическим либо пьезорозжигом. Электрический розжиг экономичнее, так как в его конструкции отсутствует непрерывно горящий фитиль.
Способы регуляции мощности
Отопительные агрегаты напольного типа бывают одно-, двухступенчатыми и модуляционными, для которых характерно плавное регулирование мощности. Модуляционные и многоступенчатые двухконтурные котлы газового типа выгодно приобретать для отопления загородных домов и дач, расположенных в областях с умеренно холодными зимами, так как его можно использовать не регулярно, а с перерывами.
При покупке двухконтурных отопительных газовых котлов следует обратить внимание на объем бойлера. Не нужно гнаться за наибольшим объемом. Если объем помещения невелик, то большой объем бойлера приведет к нерациональному расходованию теплоносителя, а значит и денег.
Коэффициент полезного действия (КПД)
Главный критерий выбора двухконтурного газового котла отопления – это его КПД. Если согласно технической документации КПД составляет 92-95%, то вы нашли оптимальный вариант. Производители котлов конденсационного типа указывают КПД 100 и более процентов. Следует знать, что это суммарное значение коэффициента, которое складывается из реальной эффективности и теплоты, дополнительно получаемой за счет энергии конденсации паров, образующихся при горении газа. Существенный недостаток эксплуатации таких агрегатов – необходимость утилизации экологически вредного едкого конденсата. В канализацию его сливать нельзя, а сдавать на утилизацию очень дорого и хлопотно.
Рекомендации при выборе двухконтурного газового котла
- Не стоит выбирать агрегат с избыточной мощностью.
- Котел должен обеспечивать комфортную температуру для проживания
- Минимально потреблять газовые ресурсы, то есть не расходовать их вхолостую.
Другие материалы раздела:
В данной статье освещены особенности использования одноконтурных отопительных котлов, работающих на газе.
Газовые котлы отопления #8212 различия, устройство, назначение. Плюсы и минусы
Со времен СССР и после его распада природный газ был удобным и дешевым топливом. Этим и объясняется, что чаще всего вопрос как выбрать котел отопления для дома решался и в те времена в пользу газового оборудования. Газовые котлы отличаются по разным признакам.
Часто говорят о достоинствах и недостатках различных видов оборудования. Логичнее было бы называть эти отличия особенностями, т.к. недостаток в одном случае является достоинством в другом. Назовем их и постараемся дать характеристику каждому из них.
Газовые котлы отопления напольные
Газовый котел одноконтурный
Котел газовый двухконтурный
Двухконтурный котел #8212 схема отопления
Газовые котлы Viesmann. Котел газовый настенный 2-х контурный Vitopend 100
Viessmann
Германия
Котлы Viesmann являются наиболее прогрессивными устройствами для создания отопительных систем. Газовые котлы Viesmann отличаются целым рядом преимуществ. Во-первых, они совершенно неприхотливы в эксплуатации. Во-вторых, дизайн немецких котлов позволяет гармонично дополнить интерьер любого помещения, не внося диссонанс в общий стиль. Наконец, самое главное: котлы этой компании дают возможность значительно снизить расходы, связанные с отоплением.
Кроме того, котлы Viesmann признаны экологически безвредными, не влияющими на здоровье проживающих в отапливаемом помещении людей.
Газовый настенный отопительный котел Витопенд 100 W ( двухконтурный ) со встроенным приготовлением горячей воды. С модулирующей атмосферной горелкой, с закрытой камерой сгорания.
Диапазон номинальной тепловой мощности котла Vitopend 100 (24кВт) – 10,5 – 24кВт.
Диапазон номинальной тепловой мощности котла Vitopend 100 (30кВт) – 13,0 – 30кВт.
Газовый настенный котел Vitopend 100 W один из самых малогабаритных и бесшумных водогрейных котлов в этом сегменте котельного оборудования. Благодаря очень компактным размерам и бесшумной работе настенный котел Vitopend 100 – W легко находит применение в поквартирном теплоснабжении.
Котел Vitopend 100 – W классифицирован в качестве низкотемпературного водогрейного котла в соответствии с Рекомендациями 92/42 ЕС по коэффициентам полезного действия.
Котел Vitopend 100 (30кВт) имеет высокую непрерывную производительность горячего водоснабжения (до 14 литров в минуту) и поддержание постоянной температуры горячей воды благодоря электронному регулированию температуры.
Особенно удобен газовый настенный котел Vitopend 100 для монтажа благодоря небольшому весу и системе быстроразъемных соединений. Не требует дополнительного пространства для обслуживания по бокам, доступ ко всем узлам осуществяется с фронта котла.
Котел Vitopend 100 удобен при сервисном и техническом обслуживании. Гидравлический блок Aqua-Bloc модульной конструкции: все важные для технического обслуживания компоненты легко доступны с фронта котла и могут быть заменены.
Источники:
Убрать пятно от воды с мебели: Убрать пятно от воды с полированной поверхности можно посыпав его мукой, а потом протирая машинным маслом
Убрать след от утюга на мебели: Если Вы случайно поставили утюг на мебель, то воспользуйтесь следующим советом. Насыпьте соль на тряпку, сделайте тампон, смочите его растительным маслом и протирайте пятно до исчезновения.
sferatd.ru

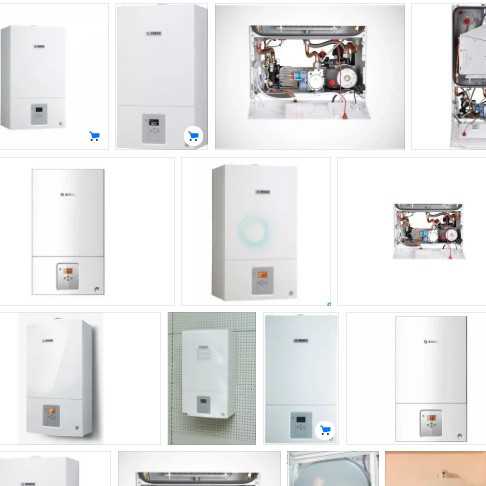

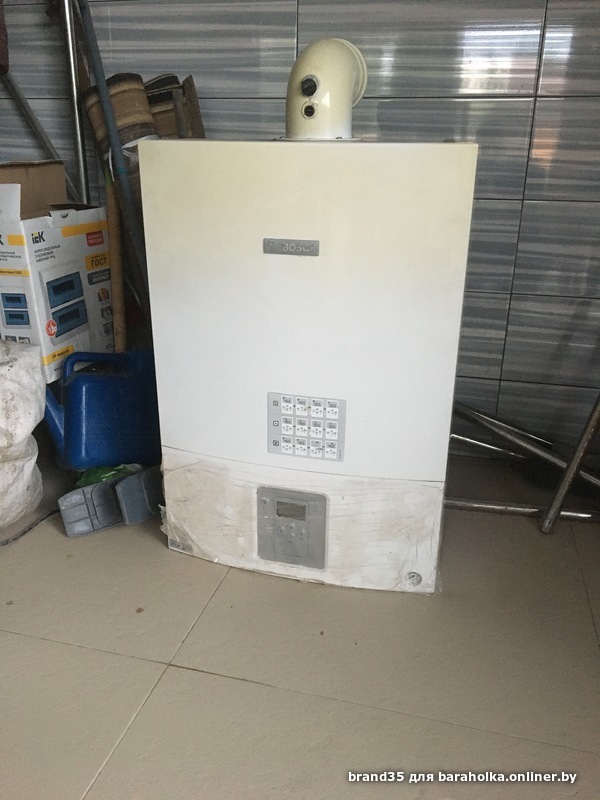

Настенные 2-х контурные газовые котлы отопления Бош (Bosch)
Немецкое отопительное оборудование заслужило репутацию качественной и надежной техники для бытовых и промышленных целей. Ярким примером этого являются настенные двухконтурные газовые котлы отопления Бош и их одноконтурные аналоги. Какие характеристики отличают продукцию этого производителя?
Модельный ряд и технические характеристики
Двухконтурные газовые настенные котлы отопления Bosch, а также модели с одним контуром, пользуются повышенным спросом у отечественного потребителя благодаря следующим характеристикам:
- Производительность — несмотря на небольшие размеры, котел в состоянии поддерживать комфортную температуру в помещениях до 350-400 кв.
м. При необходимости есть возможность каскадного подключения нескольких агрегатов в одну сеть и соответственно увеличения общей мощности.
- Обеспечение горячей водой — двухконтурный настенный газовый котел Bosch может работать на нагрев теплоносителя и горячей воды. Благодаря особой конструкции теплообменника обеспечивается стабильная температура воды, независимо от напора и количества потребителей.Хотя одноконтурный газовый настенный отопительный котёл Бош работает только в режиме отопления, предусмотрена возможность подключения бойлера косвенного нагрева. Установить бойлер можно в любой момент после установки отопительного оборудования.
- Экономичность — привлекательные технические характеристики настенного газового котла Бош в основном связаны с использованием в конструкции конденсационного модуля. Благодаря такому устройству увеличивается КПД оборудования.Согласно параметрам указанным производителем, в различных моделях коэффициент полезного действия колеблется от 104-110%.
Конденсационный котел Bosch при отоплении помещения с площадью 200 м² тратит 2,8 м³ природного газа в час (при максимальной нагрузке).
- Функциональность — настройка автоматики позволяет выбрать максимально экономичный режим работы. Подключение к комнатным терморегуляторам снижает расход топлива приблизительно на 10%. Модели поддерживают функцию подключения к солнечным коллекторам, позволяя снизить затраты на газ.
Преимущества конденсационных котлов связаны и с возможностью их монтажа без необходимости подключения к обычному дымоходу. Система дымоотведения изготавливается с помощью коаксиальной трубы.
Котлы с двумя контурами
Настенные котлы Бош представлены двумя модификациями: Bosch Gaz и Bosch Condens. В каждой из серий присутствуют как одноконтурные, так и двухконтурные агрегаты.
- Bosch Gaz — модификации имеют маркировку от 3000 до 7000W. Оборудование, имеющее два контура, дополнительно обозначается аббревиатурой ZWA или буквой С после указания мощности.
Также традиционно котлы с двумя контурами изготавливаются с закрытой топкой. Стоимость варьируется в зависимости от производительности и несколько превышает ту, что придется заплатить за одноконтурный агрегат.
- Bosch Condens — серия конденсационных котлов, имеющих два контура. Каждая модель Bosch Condens может подключаться к солнечным коллекторам для экономии расхода газа для нужд ГВС.Для увеличения производительности и облегчения веса, 2-х контурный Bosch Condens снабжен медным теплообменником. Конденсационный модуль позволяет уменьшить расход газа, что особенно заметно, после переоборудования под сжиженный газ.
Все модели укомплектованы чувствительной автоматикой. Установленный контроллер регулирует работу котла согласно установленному режиму. Регулировка газового редуктора также осуществляется с помощью блока автоматики.
Котлы с одним контуром
Одноконтурные навесные газовые котлы Bosch предназначены для подключения к системе отопления. В конструкции отсутствует контур для ГВС. Нагрев воды может осуществляться с помощью подключения бойлера косвенного нагрева.Котлы фирмы Бош с одним контуром представлены компанией в линейке Bosch Gaz. Все одноконтурные модели в базовой комплектации – с открытой горелкой. Присутствует электронный розжиг пламени.Основным отличием одноконтурных агрегатов является их увеличенная производительность. Отсутствие второго контура существенно уменьшает потребность в сервисном обслуживании. При этом как показывает сравнение котлов компании, одноконтурный агрегат имеет максимальный расход газа. Преимуществом модели является полная энергонезависимость установки.
Как выполнить монтаж и обвязку
При установке котлов Бош требуется соблюдать правила, распространяющиеся на все газовое оборудование. Дополнительно потребуется подсоединение труб ГВС и отопления.Модели с закрытой топкой подключаются к коаксиальному дымоходу. Атмосферные котлы подключаются к традиционному дымоходу. Необходимо позаботиться о подведении электричества к блоку управления. Автоматика энергозависимых котлов работает на чувствительной к перепадам напряжения плате. Для стабилизации напряжения устанавливается ИБП и генератор.Монтаж котла должен осуществлять представитель компании продавшей установку. Это непременное условие, позволяющее поставить агрегат на гарантию. Он же осуществляет первый запуск котла и проводит инструктаж о правилах эксплуатации.
Читайте также: Инструкции для котлов марки Bosch (Бош)
Почему стоит выбирать котёл марки Bosch
Компания Bosch для отечественного потребителя давно является синонимом функциональности и надежности. Работа оборудования продумана до мелочей. Существует возможность запрограммировать режим работы оборудования на 7-10 дней.Удобства добавляет возможность подключения комнатных и внешних датчиков температуры, а также солнечных коллекторов. Система подключения достаточно простая и занимает не более часа. Расчет потребляемого газа показывает, что котлы Bosch являются одними из самых экономичных на сегодняшний день.
Существуют и недостатки. Так, согласно отзывам, скачки напряжения в сети могут привести к сбоям в работе автоматики. Во время работы горелка и установленное циркуляционное оборудование сильно гудит, что несколько снижает потребительскую оценку.
avtonomnoeteplo.ru
Статьи » Рейтинг двухконтурных газовых котлов: ТОП-5
Современный газовый котел – это настоящее сердце дома.
Однако часто мы даже не задумываемся, сколько для этого расходуется газа. И – главное – насколько эффективно. Речь идёт о коэффициенте полезного действия. Для большинства из нас КПД – не самый существенный вопрос, поскольку недорогой газ бесперебойно поступает из трубопровода. Средняя цена кубометра «голубого топлива» в настоящее время вчетверо дешевле аналогичной ёмкости воды. Именно поэтому на каждую тысячу запросов в «Яндексе» «купить газовый котел» приходится только сотня случаев, когда интересуются ещё и тем самым коэффициентом. Только один из тысячи задаёт вопрос напрямик: «купить котёл с КПД 100%».
Между тем и в Германии, и в Италии, и в Корее, где выпускаются наиболее продвинутые модели газовых двухконтурных котлов, вопрос о КПД – главный, и технологии теплообмена действительно приближают эффективность использования тепла к 100 процентам.
ИЦ «ТЕПЛОМАТИКА» представляет лучшую пятёрку двухконтурных газовых котлов с КПД не ниже 90%

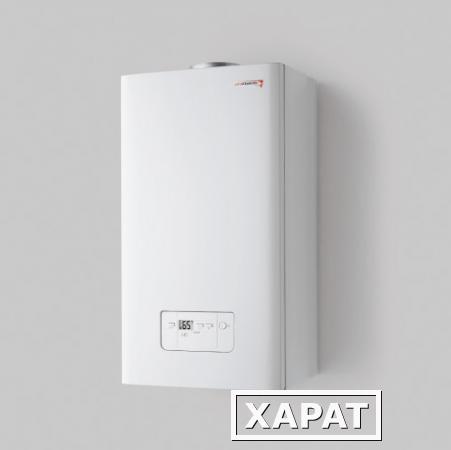

5. Protherm Гепард 23 MTV
Газовый котел Protherm Гепард 23 MTVГепард – сильный и очень быстрый «зверь». Уже через две секунды современный пластинчатый теплообменник нагреет для Вас первые литры горячей воды. Достаточно просто открыть кран, и второй контур этого котла автоматически включится, сохраняя неизменными параметры отопительной системы.
Мощь и разнообразие – это есть главная «фишка» словацкой фирмы Proterm.
Взгляните на жидкокристаллический дисплей модели – здесь оперативно отображается всё, что происходит внутри агрегата. А там, в числе прочего, – медный теплообменник и космическая хромоникелевая горелка. За две секунды можно только руки вымыть, но если потерпеть полчаса, – мощнейший агрегат продавит даже трубопровод тёплого пола.
4. Navien Deluxe 24К

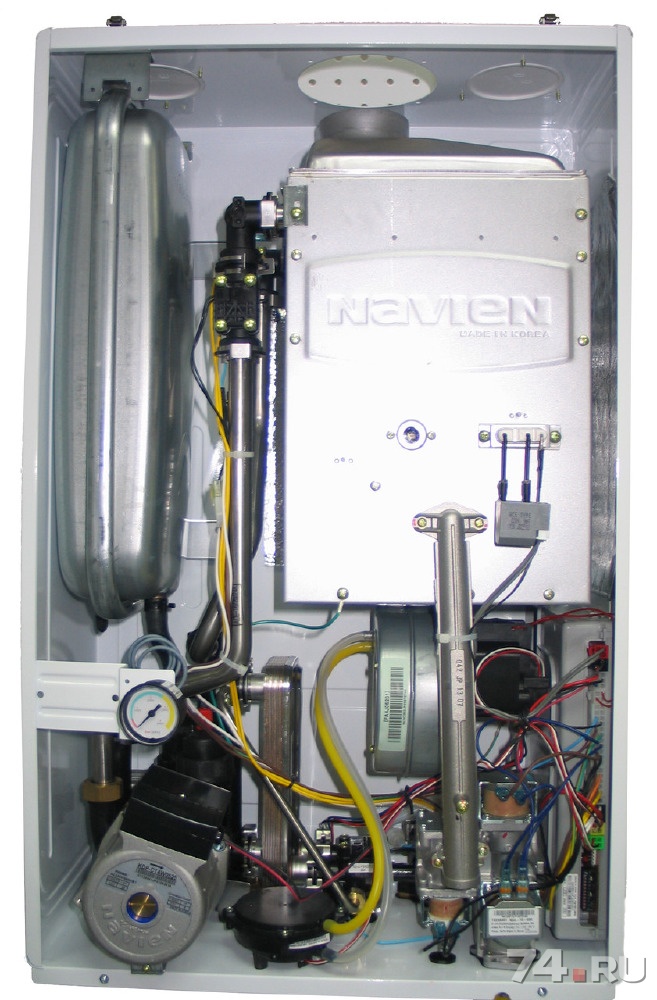

Газовый котел Navien Deluxe Comfort 24kДля начала – любопытная деталь: запчасти при ремонте этого корейского котла надо заказывать в Японии. Таковы уж традиции «дальневосточных драконов»: стандарты надёжности бытовых приборов там не уступают промышленным и даже военным образцам. Словно у вас не простой кухонный газовый двухконтурник, а, как минимум, внедорожник «Мицубиси».
На этом автомобильные параллели не заканчиваются: турбированная газовая горелка очень напоминает современный автодвижок, и значит – прилично экономит при постоянной нагрузке.
При 15-градусном морозе для отопления будет достаточно 60-ти градусов нагрева. Очень практичная модель, не боящаяся перепадов давления в водопроводе.
3. Buderus Logamax U044K
Buderus Logamax U044KСерийный титул LOGOMAX можно перевести как «максимальный смысл». Перед вами логический результат более чем столетней модернизации немецкого газового калорифера – настенный газовый котёл с открытой камерой сгорания.
Именно в Германии в начале XX века появился лозунг «Тепло – для всех!» Никаких излишеств, только самые выверенные временем технические решения.
Это достаточно простые и надёжные настенные котлы с набором только самых необходимых функций и превосходной самодиагностикой.
Только три условия: мягкая вода, стабилизатор тока и сертифицированный специалист по установке. В остальном – минимум хлопот и поистине бюргерская экономичность.
2. Kiturami STSG 21 GAS
Газовый котел Kiturami STSG 21 GASМиниатюрный напольный корейский котёл решит многие, если не все бытовые проблемы небольшого загородного дома или дачи.
Лёгкая и очень жаропрочная «нержавейка» теплообменника, внутри которого расположен тонкостенный змеевик, – это ядро всей технологии малых газовых котлов корейского производства.
В России Kiturami появились около 10 лет назад и сразу получили самые положительные отзывы.
Функция ГВС включается специальной кнопкой на пульте управления, после чего уникальная турбоциклонная горелка обеспечивает нагрев до 15 литров горячей воды в минуту.
Самодиагностика на уровне лучших европейских моделей и невероятная живучесть при доступной цене – этим Kiturami также выгодно отличается от многих брендов.

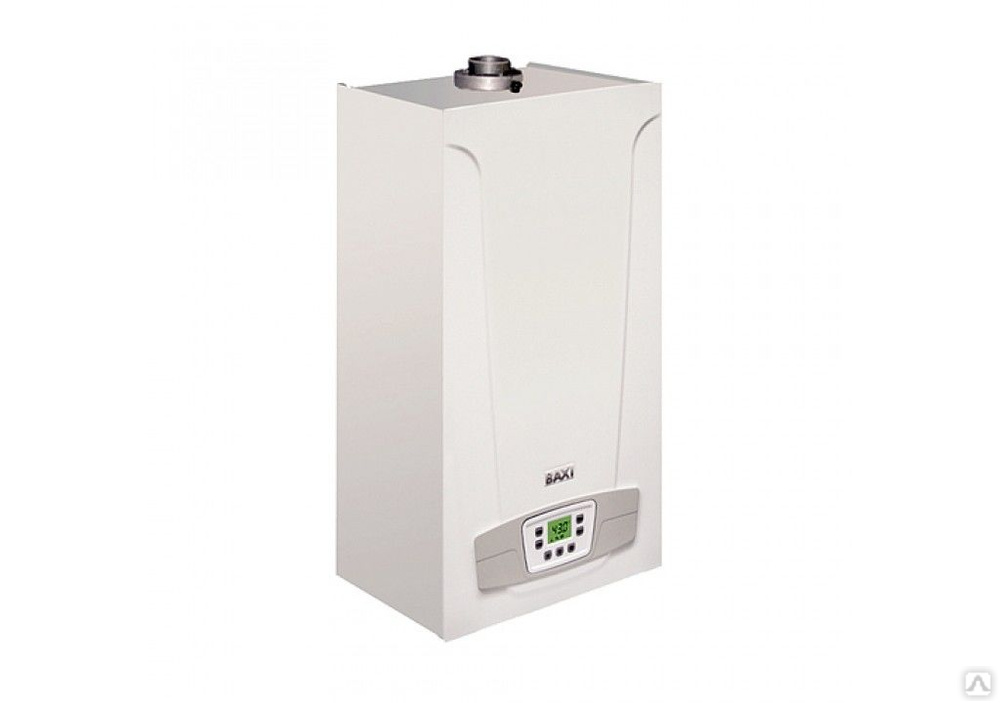

1. Baxi Luna 3 Comfort 240 FI
Газовый котел Baxi LUNA-3 COMFORT 240 FiТепломатика – относительно молодая наука, но в ней есть уже свои корифеи. Не пора ли и нам освоить азы термодинамического программирования на примере мощного 25-ваттного котла фирмы Baxi?
Если известен прогноз на неделю и есть несколько комнат с теплым полом, то даже в зимние холода открывается заманчивая возможность заранее продумать свой уикенд.
Можно и разумно сэкономить, когда в доме никого нет, и встать сразу после приезда в уже тёплую спальню под горячий душ. А дальше программировать Ваш «умный» котёл можно вообще не вылезая из постели – Baxi предусмотрел для этой цели беспроводной пульт управления.
2 х контурный газовый котел в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.

Работает
Газовый котёл Baxi ECO 4S 18 F (2-х контурный турбо)
Заканчивается
Доставка по Украине
22 116.75 грн
21 232.08 грн
Купить
EME COMFORT
Работает
Газовый котёл Baxi ECO 4S 24 F (2-х контурный турбо)
Заканчивается
Доставка по Украине
22 515.25 грн
21 614.64 грн
Купить
EME COMFORT
Работает
Газовый котёл Baxi ECO 4S 24 (2-х контурный дымоходный)
Заканчивается
Доставка по Украине
23 192.70 грн
22 264.99 грн
Купить
EME COMFORT
Работает
Газовый котёл Immergas Eolo Mythos 24 2 E (2-х контурный) + труба
Доставка по Украине
24 777 грн
Купить
EME COMFORT
Работает
Газовый котёл Immergas Mini Eolo 24 3 E (2-х контурный) + труба
Доставка по Украине
28 277 грн
Купить
EME COMFORT
Работает
2-х контурный газовый котел Viessmann Vitopend 100Wh2D 29кВт
Под заказ
Доставка по Украине
Цену уточняйте
Интернет-магазин: San-Expert
Работает
Котел настінний газовий Fondital Minorca CTFS 11 кВт, 2-х контурний, турбо (Італія)
На складе
Доставка по Украине
30 323 грн
25 928 грн
Купить
КОМПЛЕКС МАРКЕТ
Работает
Газовий настінний котел Fondital Minorca CTFS 9 кВт, 2-х контурний, турбо (Італія)
На складе
Доставка по Украине
30 323 грн
25 928 грн
Купить
КОМПЛЕКС МАРКЕТ
Работает
Настінний газовий котел Fondital Minorca CTFS 15 кВт, 2-х контурний, турбо (Італія)
На складе
Доставка по Украине
30 323 грн
25 928 грн
Купить
КОМПЛЕКС МАРКЕТ
Работает
Котел газовый КОЛВИ стандарт КТ 10 ТBY парапетный 2-х контурный
Доставка по Украине
14 550 грн
Купить
Наш Дім
Работает
Котел газовый КОЛВИ стандарт КТП 12 ТBY В парапетный 2-х контурный
Доставка по Украине
16 000 грн
Купить
Наш Дім
Работает
Котел газовый КОЛВИ стандарт КТП 16 ТBY (парапетный 2-х контурный
Доставка по Украине
18 250 грн
Купить
Наш Дім
Работает
Котли газові Fondital Victoria Compact CTFS 24 AF 2-х контурні турбо
На складе
Доставка по Украине
21 730 грн
Купить
🔥💯ТОР💯🔥
Работает
Газовый дымоходный котел Westen PULSAR D 240 i (2-х контурный)
Доставка по Украине
21 093 грн
Купить
KLIMAT-COMFORT
Работает
Газовый турбированный котел Westen PULSAR D 240 Fi (2-х контурный)
Доставка по Украине
21 138 грн
Купить
KLIMAT-COMFORT
Смотрите также
Работает
Газовый котёл Baxi ECO 4S 18 F (2-х контурный турбо)
Доставка по Украине
24 684 грн
Купить
KLIMAT-COMFORT
Работает
Газовый котёл Baxi ECO 4S 10 F (2-х контурный турбо)
Доставка по Украине
24 339 грн
Купить
KLIMAT-COMFORT
Работает
Котли газові Fondital Victoria Compact CTN 24 AF 2-х контурні димохідні
Доставка по Украине
18 320 — 19 251 грн
от 2 продавцов
18 320 грн
Купить
deltarainberg
Работает
Котли газові Fondital Victoria Compact CTFS 24 AF 2-х контурні турбо
Доставка по Украине
22 280 — 23 382 грн
от 2 продавцов
22 280 грн
Купить
deltarainberg
Работает
Котлы газовые Fondital Victoria Compact CTN 24 AF 2-х контурные дымоходные
Доставка по Украине
16 586. 24 — 18 768.64 грн
от 7 продавцов
18 768.64 грн
Купить
Інтернет-магазин “Profi Maister”
Работает
Настенный газовый котел Fondital Minorca CTFS 15 кВт, 2-х контурный, турбо (Италия)
Доставка по Украине
19 880.46 — 22 496.31 грн
от 7 продавцов
22 496.31 грн
Купить
Інтернет-магазин “Profi Maister”
Работает
Отопительные котлы газовые Fondital Minorca CTFS 18 кВт, 2-х контурный, турбо (Италия)
Доставка по Украине
19 880.46 — 22 496.31 грн
от 7 продавцов
22 496.31 грн
Купить
Інтернет-магазин “Profi Maister”
Работает
Газовый настенный котел Fondital Minorca CTFS 9 кВт, 2-х контурный, турбо (Италия)
Доставка по Украине
19 880.46 — 22 496.31 грн
от 7 продавцов
22 496.31 грн
Купить
Інтернет-магазин “Profi Maister”
Работает
Котлы газовые Fondital Victoria Compact CTFS 24 AF 2-х контурные турбо
Доставка по Украине
20 147. 6 — 22 798.6 грн
от 7 продавцов
22 798.60 грн
Купить
Інтернет-магазин “Profi Maister”
Работает
Котел настінний газовий Fondital Minorca CTFS 11 кВт, 2-х контурний, турбо (Італія)
Доставка по Украине
19 775.7 — 23 061 грн
от 3 продавцов
21 960 грн
Купить
deltarainberg
Работает
Настінний газовий котел Fondital Minorca CTFS 15 кВт, 2-х контурний, турбо (Італія)
Доставка по Украине
19 775.7 — 23 061 грн
от 3 продавцов
21 960 грн
Купить
deltarainberg
Работает
Опалювальні котли газові Fondital Minorca CTFS 18 кВт, 2-х контурний, турбо (Італія)
Доставка по Украине
19 775.7 — 23 061 грн
от 3 продавцов
21 960 грн
Купить
deltarainberg
Работает
Газовый дымоходный котёл Immergas Nike Star 24 4 E (2-х контурный)
Доставка по Украине
21 577 грн
Купить
EME COMFORT
Работает
Газовый конденсационный котел (2-х контурный) Buderus Logamax plus GB062-24K
Под заказ
Доставка по Украине
Цену уточняйте
Интернет-магазин “Тепловые насосы”
Как работает двухконтурный котел: устройство, принцип действия, виды
При выборе газового котла отопления прежде всего надо решить, одноконтурный вы хотите котел или двухконтурный. В чем их отличия, устройство и как работает двухконтурный котел в разных режимах — эти темы рассмотрены ниже.
Чем отличается двухконтурный котел от одноконтурного, принцип работы
Одноконтурные котлы отопления могут подогревать только теплоноситель, который идет в систему отопления. Двухконтурные, плюс к отоплению, могут еще греть воду для бытовых нужд. Дополнительная функциональность обеспечивается дополнительными устройствами, так что устройство двухконтурного котла сложнее чем одноконтурного.
Еще один момент: двухконтурные котлы — обязательно автоматические, так как за работой всей «начинки» следит автоматика (стоят датчики, сигналы которых обрабатывают микропроцессоры).
Настенные газовые котлы AristonВысокая степень автоматизации характерна для газовых котлов. Отопительное оборудование, работающее на других видах топлива, тоже может иметь автоматику, но подготовка горячей воды в них не реализована (во всяком случае, пока не реализована). Так что если говорят «двухконтурные котлы», то обычно имеют в виду газовые. Далее, рассматривая как работает двухконтурный котел, будем говорить именно о газовых агрегатах.
По способу установки они могут быть настенные или напольные. Но напольные двухконтурные — это, скорее, исключение. А вот настенные модели больше идут с возможностью подготовки воды для ГВС.
Двухконтурные котлы с разными типами теплообменниковТеплообменники двухконтурных котлов бывают двух типов: битермические и сдвоенные пластинчатые. Об устройстве, достоинствах и недостатках обоих видов поговорим подробнее.
Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником
У котлов с пластинчатым теплообменником, по сути, два расположенных в разных местах теплообменника. Один — основной — находится в работе и при включении оборудования на «отопление», и при подогреве горячей воды. Второй начинает греться только тогда, когда включается где-то горячая вода.
Теплообменник ГВС (вторичный) и основной теплообменник (первичный)Как правило, вторичный теплообменник находится ниже первичного
Как работает двухконтурный котел на отопление
При работе на отопление, алгоритм работы котла с пластинчатым сдвоенным теплообменником следующий (контроль по температуре теплоносителя):
- Включается насос, который гонит теплоноситель по трубам отопления.
Тот циркулирует, оббегая все включенные в систему радиаторы.
- Температура теплоносителя контролируется датчиком, сигнал от которого поступает в микропроцессор. Если в настройках температура заложена более высокая, подается сигнал на открытие газового крана в горелку, высекается искра.
- Разжигается горелка, начинается подогрев теплообменника, через который проходит теплоноситель. Насос все это время в работе.
- При достижении выставленной температуры, подача газа прекращается. Насос еще некоторое время работает (от 20-30 секунд до минуты или чуть более). Это необходимо, чтобы охладить разогретый теплообменник, иначе теплоноситель, оставшийся в этой части, может закипеть.
- Насос выключается, котел некоторое время стоит в режиме ожидания.
- Далее процесс начинается снова с запуска циркуляционного насоса.
Точно так же работают и одноконтурные котлы, оснащенные автоматикой. Разница появляется во втором режиме — при подготовке теплой воды.
При нагреве воды для ГВС
Когда где-то в доме открывается кран горячей воды, в двухконтурном котле в работу включается второй теплообменник. Давайте рассмотрим как работает двухконтурный котел при нагреве воды:
Алгоритм работы прост и несложен, хотя само устройство двухконтурных котлов, безусловно, сложнее (и они дороже) чем одноконтурных. Но и комфорт они предоставляют несравненно больший.
Трехходовой клапан Navien 13-40 30015423AЛетний режим
Так как в теплый период отопление работать не должно, а нагревать воду очень даже надо, в современных двухконтурных котлах предусмотрен летний режим. Переводится в него оборудование нажатием кнопки. В этом случае трехходовой клапан отсекает линию на отопление и циркуляция происходит по замкнутому контуру внутри котла.
Выносной пульт управления газовым котлом позволяет производить все необходимые регулировкиКак работает двухконтурный котел только на подогрев воды? Работа двухконтурного котла в летнем режиме отличается тем, что подача газа и розжиг горелки происходит при открытии крана горячей воды. Сигнал в управляющий модуль поступает от датчика потока. При достаточном расходе (обычно 2,5 л/мин) подается команда на подачу газа к горелке и ее розжиг. Интенсивность подачи газа регулируется в зависимости от выставленной температуры ГВС.
После того как расход горячей воды прекращается, перекрывается газ и горелка тухнет. Циркуляционный насос еще какое-то время работает (режим постциркуляции). Это необходимо, чтобы не закипел теплоноситель (и не образовалась накипь).
Как следует из принципа работы двухконтурного газового котла, при нагреве воды для ГВС, теплоноситель в системе отопления не греется. Многие считают это недостатком и боятся замерзнуть. В реалии никто не замечает этих «отключений». Даже если вам надо налить ванну теплой воды, займет это пусть 20 минут, пусть 30 минут. Ничего с радиаторами за это время не случится — слишком велика тепловая инерционность системы. Даже на малом объеме теплоносителя такие «простои» незаметны.
youtube.com/embed/rEkUgHeB6KA?ecver=1″ frameborder=”0″ allowfullscreen=”allowfullscreen”>С битермическим теплообменником
Битермический теплообменник устроен по принципу «труба в трубе». Внутреннее устройство может быть разным — фирмы стараются усовершенствовать свои изделия и пробуют различные варианты. Неизменным остается одно: одна большая труба поделена на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.
Один из вариантов битермического теплообменника для двухконтурных газовых котлов отопленияКак работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыли кран горячей воды. Работавший до этого контур отопления перекрывается (сигналом от платы управления), все тепло идет на подготовку горячей воды. Все это время циркуляционный насос не работает.
Когда прекращается расход горячей воды (закрыли кран), включается циркуляционный насос, снова подогревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — меньше деталей, датчиков, соответственно, проще управление. Это отражается на цене — они немного дешевле. В то же время КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4%, против 91,7%).
Есть и минусы — битермические теплообменники чаще забиваются. В режиме нагрева воды для ГВС нет циркуляции в контуре теплоносителя. Это не страшно, если система герметична (она такой и должна быть) и не требует постоянной подпитки.
Вот так зарастает битермический теплообменникНо если где-то есть утечка и для поддержания рабочего давления в системе отопления необходимо постоянно добавлять воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда этот просвет оказывается забит солями, активнее греется та часть, которая проводит воду для ГВС. Это приводит к тому, что начинает забиваться солями и эта часть, котел просто перестает работать.
Какой же выбрать теплообменник
При выборе двухконтурного котла отопления приходится решать, купить котел с битермическим теплообменником или с раздельными теплообменниками. Решать придется вам, потому что однозначного ответа нет. Вот критерии:
Мнение редакции сайта. Мы рекомендуем приобретать отопительные котлы с раздельными теплообменниками.
Теперь вы не только знаете как работает двухконтурный котел, но и то, какие теплообменники в нем могут быть установлены.
Настенные газовые котлы в Нижнем Новгороде
8-987-75-17-085
8-831-214-02-22
8-910-102-68-62
8-831-214-02-22
+7 (910) 102-68-62
8-987-75-17-085
Оставить заказ: termiknn@yandex. ru
Режим работы: ПН-ЧТ с 9 до 21, ПТ с 9 до 19, СБ с 9 до 15, ВС – выходной
Внимание! Цены на сайте находятся в процессе правки. Просим уточнять актуальные цены у менеджеров.
Каталог
Фильтр
Поиск по товарам
Артикул:
Производитель:
ALPENHOFF
Ariston
BaltGaz
Baltur
BAXI (БАКСИ)
BOSCH
Buderus
Chaffoteaux
De Dietrich
E.C.A
FERROLI
FONDITAL
Federica Bugatti
Hi-Therm
IMMERGAS
KENTATSU
Kiturami
Mizudo
NAVIEN
Olical
PROTHERM
ROYAL Thermo
Sime
Termica
Thermex
TIBERIS
VAILLANT
Viessmann
Wert
ЛЕМАКС
Самовывоз:
Сегодня
1-3 дня
от 1 недели
от 1 месяца
Назначение:
двухконтурный
одноконтурный
Энергонезависимый:
Да
Отапл. площадь м2, до:
Материал узлов котла:
Латунь
Композит
Материал теплообменника:
Медь
Нерж.сталь
Сталь
Функции и особенности котлов:
режим “зима-лето”
режим “теплый пол”
удаленное управление
уличный датчик температуры (доп.опция)
Вид теплообменника:раздельный
битермический
Камера сгорания:
открытая
закрытая
Мощность, кВт:
Встроенный бойлер:
Есть
Нет
Встроенный насос:
есть
Встроенный расширительный бак:
Есть
Протоколы управления котлом:
OpenTherm
E-BUS
EMS
BridgeNet
Производ. гор. воды при Δt=35°C:
Серии:
ACE
ANTEA
Alixia Ultra
Aquarius
Atmo
Bithermal
Brava Slim
Bugatti Premium
CARES X
CLAS X
CUBE
Calida
Cond
DIVABEL
Deluxe
Deluxe Comfort
Deluxe One
Deluxe Plus
Deluxe S
Divatech
ECO FOUR
ECO NOVA
ECO TURBO
ECO-4S
EXTRA.S
Eolo Mythos
Eolo Star
FORMENTERA
Fortuna
GAMBURG
GAZ 4000 W
GAZ 6000 W
GB M
GELIOS PLUS
GERDA
Grata
Heatluxe
ITAСA
LUNA-3
LUNA-3 COMFORT
Logamax U044
Logamax U052/054
Logamax U072
MAXI.S
MINI JLG
MINI.S
MINORCA
Maior Eolo
Mini Eolo
Mini Nike
NUVOLA-3 COMFORT
Neva Lux
Nobby Smart
Optimus
PREMIX.S
PRIME
PROTEUS PLUS BLU
Pigma Ultra
Pigma Ultra System
Rec
SL Т
SMART TOK
START
TESIS
Tech
Turbo
Turbo Plus
Twin Alpha
Varme
Victoria Compact
Vitabel
Vitopend
Wert ECO
ZENA
ZENA PLUS
atmoTEC plus VU
atmoTEC plus VUW
atmoTEC pro VUW240 и turboTEC pro VUW 242
ecoTEC plus VU 806-1206
turboFIT VUW 242
turboTEC plus VU
turboTEC plus VUW
Гепард
Пантера
Рысь
Ягуар
Производительность горячей воды при Δt=25°C:
Сборка:
De Dietrich
Immergas
Белоруссия
Германия
Италия
Китай
Корея
Словакия
Турция
Франция
Страна производитель:
Белоруссия
Германия
Иран
Италия
Китай
Корея
Россия
Словакия
Турция
Франция
Главная страница / Котлы отопительные / Газовые котлы / Настенные газовые котлы
1 2 3 4 5 6 7 8 9 10 . .. »
Сортировка по умолчанию
Цена:
ВыбратьПо возрастаниюПо убыванию
Наименование товара:
ВыбратьПо алфавиту А-ЯПо алфавиту Я-А
1 2 3 4 5 6 7 8 9 10 … »
Интернет-магазин “Термик” – каталог товаров для отопления и водоснабжения частоного дома или квартиры. Здесь вы подберете Настенные газовые котлы и можете заказать доставку и установку в Нижнем Новгороде. Специалисты проведут подключение, первый запуск и постановку на гарантию.
Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Актуальные цены рекомендуем уточнить у менеджера.
На этом сайте используются файлы cookie. Продолжая просмотр сайта, вы разрешаете их использование. Подробнее. Закрыть
Газовые котлы 2 х контурные в Комсомольске-на-Амуре: 17-товаров: бесплатная доставка, скидка-25% [перейти]
Партнерская программаПомощь
Комсомольск-на-Амуре
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Все категории
ВходИзбранное
Газовые котлы 2 х контурные
54 876
74100

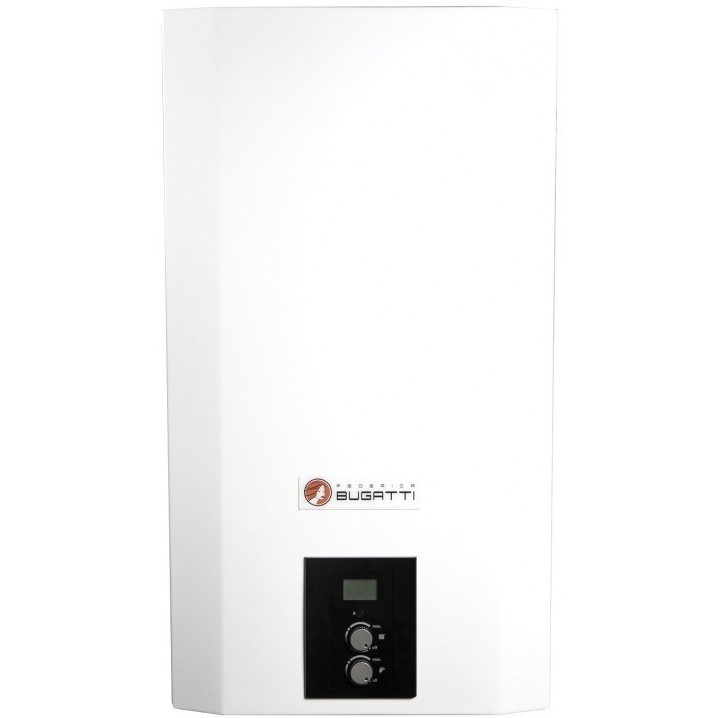

Котел газовый настенный Federica Bugatti 24 TECH 2–х контурный Тип: Газовый котел, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/1417902/img_id330676558393716099.jpeg/300×300″>47 490
81000
Газовый котел настенный 2–х контурный ARISTON CARES XC 24 FF Тип: Газовый котел, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/2009321/img_id195254364359725412.jpeg/300×300″>32 990
52390
Котел газовый настенный 2–х контурный турбированный NAVIEN Heatluxe NGB210 – 13K Тип: Газовый
В МАГАЗИНЕще цены и похожие товары
yandex.net/get-mpic/4462738/img_id2187158225119600010.jpeg/300×300″>51 900
63000
Настенный газовый котел Baxi ECO NOVA 24F, 2–х контурный (закрытая камера) Тип: Газовый котел,
В МАГАЗИНЕще цены и похожие товары
39 502
Котел газовый настенный 2–х контурный Navien DELUXE C -24K COAXIAL Производитель: Navien, Макс.
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/1912105/img_id1783789102691539519.jpeg/300×300″>36 480
!!!Акция!!!Coaxial Navien Deluxe C – 24K газовый 2–х контурный раздельный TURBO Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
48 713
Котел газовый настенный 2–х контурный Navien DELUXE C -24K COAXIAL Производитель: Navien, Тип
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/3689399/img_id2353300835269750298.jpeg/300×300″>62 211
ECA GERDA 24 HM NG Котел газовый настенный, 24 кВт, двухконтурный Макс. тепловая мощность: 24кВт,
ПОДРОБНЕЕЕще цены и похожие товары
png/300×300″>46 798
Navien Deluxe S Coaxial – 30K газовый 2–х контурный раздельный TURBO Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
jpeg/300×300″>145 999
Wolf Газовый настенный котёл CGG-3K-28 (28,0 кВт) 2–х контурный, природный газ E Тип:
ПОДРОБНЕЕЕще цены и похожие товары
58 953
Navien ACE 13A White газовый 2–х контурный раздельный ATMO распродажа Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5363625/img_id9048335709972380604.jpeg/300×300″>47 224
Coaxial Navien Deluxe C – 35K газовый 2–х контурный раздельный TURBO Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
44 500
Coaxial Navien Deluxe C – 24K газовый 2–х контурный раздельный TURBO распродажа Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
jpeg/300×300″>38 655
Coaxial Navien Deluxe C-13K газовый 2–х контурный раздельный TURBO Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
45 393
Котел газовый настенный 2–х контурный Navien DELUXE C -24K COAXIAL Производитель: Navien,
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/4032259/img_id5278861548111884803.jpeg/300×300″>31 752
Navien Котел газовый настенный 2–х контурный NAVIEN NGB210 – 24K Производитель: Navien, Размещение:
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-marketpic/6058564/pice543fe11a1dc8ca4d9e61b32379bfcf7/300×300″>38 655
Coaxial Navien Deluxe C-13K газовый 2–х контурный раздельный TURBO Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
139 100
Wolf Газовый настенный котёл CGG-3K-24 (24,0 кВт) 2–х контурный, природный газ E Тип: настенный
ПОДРОБНЕЕЕще цены и похожие товары
png”>44 547
GRATA 24F Настенный газовый котел 24кВт двухконтурный Тип отопительного котла: электрический, Макс.
ПОДРОБНЕЕЕще цены и похожие товары
119 661
Котел газовый настенный Baxi NUVOLA3 240 B40 i (дымоход, 2–х контурный) (CSB45424356)
ПОДРОБНЕЕЕще цены и похожие товары
117 452
Котел газовый напольный Navien GST-60 КR(N) 2–х контурный TURBO Производитель: Navien, Размещение:
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/69/37/69373c67aa0afe1d9f103e9a76a5360f.jpg”>81 690
Газовый котел настенный 2–х контурный традиционный ARISTON ALTEAS XC 24 FF Производитель: Ariston,
ПОДРОБНЕЕЕще цены и похожие товары
35 241
Котел Coaxial Navien Deluxe-20K White газовый 2–х контурный TURBO Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5365919/img_id4031999836532830783.png/300×300″>44 571
Настенный газовый котёл отопления Navien Deluxe C COAXIAL-13k / 2–х контурный котёл отопления
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/1970506/img_id6263220348579892274/300×300″>47 224
Coaxial Navien Deluxe C – 35K газовый 2–х контурный раздельный TURBO Производитель: Navien
ПОДРОБНЕЕЕще цены и похожие товары
40 700
Котел газовый настенный 2–х контурный NAVIEN DELUXE С-24K COAXIAL Производитель: Navien, Тип
ПОДРОБНЕЕЕще цены и похожие товары
png/300×300″> net/get-mpic/6259567/img_id6787101148847751591.png/300×300″>2 страница из 12
Каталог – Сантехника Кливленда
Пожалуйста, Войдите, чтобы увидеть ваши цены
ВОДЯНОЙ БОЙЛЕР USB 304BNI-G NG CI
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
304BNI-G
CPS SKU
76439
UPC
016 67028016 67005 2932,89 долларов США советникВ наличии
Проверить наличие свободных мест
USB 305BNI-G NG ВОДЯНОЙ БОЙЛЕР
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
305BNI-G
CPS SKU
85414
UPC
900667005 3289,89 долларов США советник
В наличии
Проверить наличие свободных мест
USB SIN4LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Фирменное наименование
Бойлер Burnham
Изготовитель № детали
SIN4LNI-LE2
CPS Артикул
18493
UPC
900516 2702 016 2702 016 2819,23 доллара США советник
В наличии
Проверить наличие свободных мест
USB K2WT-150B-6G00 ГАЗ CNDSG BLR
название бренда
Burnham Cower
MFG Часть №
K2WT-150B-6G00
CPS SKU
233484
UPC
672616760168
3154,71 доллара США советник
Обычно отправляется в течение 3 дней
USB SIN5LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Фирменное наименование
Бойлер Burnham
№ по каталогу производителя
SIN5LNI-LE2
CPS Артикул
18495
UPC
9005 2602 016 6702 002 3330,00 долларов США советникВ наличии
Проверить наличие свободных мест
USB SIN6LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
SIN6LNI-LE2
CPS SKU
18497
UPC
90056 2705016 2702016 3833,08 долл.
В наличии
Проверить наличие свободных мест
БОЙЛЕР USB 306BNI-G NG CI
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
306BNI-G
CPS Артикул
84656
UPC
9007 9002 67016 67005 3775,57 долларов США советникВ наличии
Проверить наличие свободных мест
БОЙЛЕР USB 303BNI-G NG CI
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
303BNI-G
CPS SKU
85413
UPC
16 670266 2685,74 долларов США советникВ наличии
Проверить наличие свободных мест
USB SIN8LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Торговая марка
Бойлер Burnham
Изготовитель № детали
SIN8LNI-LE2
CPS SKU
18501
UPC
9007 06016 27002 67005 4771,54 доллара США советникОбычно отправляется в течение 3 дней
USB KIN12LNI-LL2 EI ГАЗОВЫЙ КОТЕЛ
название бренда
Burnham Cower
MFG Часть №
KIN12LNI-LL2
CPS SKU
18509
UPC
672616516987
6300,77 долларов США советник
В наличии
Проверить наличие свободных мест
USB SIN7LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Фирменное наименование
Бойлер Burnham
Изготовитель № детали
SIN7LNI-LE2
CPS SKU
18499
UPC
016 27070016 4 288,46 долларов США советник
В наличии
Проверить наличие свободных мест
USB SIN9LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
SIN9LNI-LE2
CPS SKU
18503
UPC
2702016 6702016 5 160,00 долларов США советникВ наличии
Проверить наличие свободных мест
USB K2WT-080B-6G00 ГАЗ CNDSG BLR
название бренда
Burnham Cower
MFG Часть №
K2WT-080B-6G00
CPS SKU
217425
UPC
672616760090
2679,28 долларов США советник
Обычно отправляется в течение 3 дней
USB K2WT-100B-6T00 ГАЗ CNDSG BLR
название бренда
Burnham Cower
MFG Часть №
K2WT-100B-6T00
CPS SKU
140635
UPC
672616760137
2765,46 долларов США советник
В наличии
Проверить наличие свободных мест
USB SIN3LNI-LE2 EI ГАЗОВЫЙ КОТЕЛ
Фирменное наименование
Бойлер Burnham
Изготовитель № детали
SIN3LNI-LE2
CPS SKU
18491
UPC
02 2702016 67002 2293,85 долларов США советникВ наличии
Проверить наличие свободных мест
USB КИН11ЛНИ-ЛЛ2 ЭИ ГАЗОВЫЙ КОТЕЛ
название бренда
Burnham Cower
MFG Часть №
KIN11LNI-LL2
CPS SKU
18507
UPC
672616515829
5 887,69 долларов США советник
В наличии
Проверить наличие свободных мест
УСБ ASPN-205A-6L00M ЖАРОПАРКА БЛР
название бренда
Burnham Cower
MFG Часть №
ASPN-205A-6L00M
CPS SKU
204283
UPC
672616762308
5 842,52 доллара США советник
В наличии
Проверить наличие свободных мест
USB KIN10LNI-LL2 EI ГАЗОВЫЙ КОТЕЛ
название бренда
Burnham Cower
MFG Часть №
KIN10LNI-LL2
CPS SKU
18505
UPC
672616514792
5 732,31 долл. США
советник
В наличии
Проверить наличие свободных мест
USB K2WT-180B-6G02 ГАЗ CNDSG BLR
название бренда
Burnham Cower
MFG Часть №
K2WT-180B-6G02
CPS SKU
230968
UPC
672616760175
3371,59 долларов СШАсоветник
Обычно отправляется в течение 3 дней
USB 308BNI-G NG ВОДЯНОЙ БОЙЛЕР
Фирменное наименование
Бойлер Burnham
№ по каталогу производителя
308BNI-G
CPS SKU
85415
UPC
9006
67002 4642,57 доллара США советник
В наличии
Проверить наличие свободных мест
USB 309BNI-G NG ВОДЯНОЙ БОЙЛЕР
Фирменное наименование
Бойлер Burnham
Номер по каталогу производителя
309BNI-G
CPS SKU
85416
UPC
048 67026 67005
486 5 188,66 долларов США советник
В наличии
Проверить наличие свободных мест
USB K806HNEI-L2 KD NAT BLR L/DMPR
название бренда
Burnham Cower
MFG Часть №
K806HNEI-L2
CPS SKU
18609
UPC
672616584245
5 185,19 долларов США советник
Обычно отправляется в течение 3 дней
УСБ ASPN-270A-6L00M ЖАРОТРУБНЫЙ БЛР
название бренда
Burnham Cower
MFG Часть №
ASPN-270A-6L00M
CPS SKU
204555
UPC
672616762353
6 951,54 доллара США советник
В наличии
Проверить наличие свободных мест
УСБ ASPN-155A-6L00M ТРУБКА БЛР
название бренда
Burnham Cower
MFG Часть №
ASPN-155A-6L00M
CPS SKU
204592
UPC
672616762346
4796,00 долларов США советник
В наличии
Проверить наличие свободных мест
Часто задаваемые вопросы подрядчика – PB Heat
Общая информация
Как определить дату изготовления котла?
Цифры после дефиса в серийном номере указывают дату изготовления. Пример: 123456-0310, «0310» означает дату изготовления март 2010 г. Компания PB Heat, LLC производит продукцию марки Peerless® с 2003 г.; до этого компания, производившая бренд Peerless®, называлась The Peerless Heater Company, которая больше не работает.
Где я могу найти информацию о скидках, налоговых льготах и т. д.?
Пожалуйста, посетите раздел «Скидки и поощрения» на нашем веб-сайте.
Где можно узнать цены на котлы?
Узнать о ценах и наличии можно у местного дистрибьютора продукции Peerless®. Чтобы найти ближайшего к вам дистрибьютора, воспользуйтесь поиском на нашем веб-сайте «Найти дистрибьютора».
В чем разница между сериями EC и ECT, SC и SCT?
Серии ECT и SCT имеют отверстие для безбакового змеевика в задней части. Это отверстие закрыто литым замком в сериях EC и SC.
В чем разница между сериями EC и WBV?
Серия EC больше: высота 42 дюйма против высоты 35 дюймов. EC имеет более высокие скорострельность и мощность для заданного количества секций (например, EC-03 по сравнению с WBV-03). Поскольку он больше, EC имеет тенденцию к более длительному времени цикла.
Что такое модель серии 63 «L»?
Модели «L» имеют на одну горелку меньше, меньшую мощность и меньшую мощность. Коллекторы дымоходов, этикетки и предохранительные устройства также различаются. PB Heat, LLC не предлагает комплекты для переоборудования для замены моделей «L» на модели без «L».
Можно ли преобразовать серию WV-DV в дымоход?
№
Дымоход какого размера нужен моему клиенту?
Национальный кодекс топливного газа регулирует установку дымоходов, поэтому любые вопросы, касающиеся дымоходов, необходимо решать с ними.
Могу ли я перевести масляный котел Peerless® на газ? Какой будет эффективность?
Мы не тестировали газовые конверсионные горелки в наших бытовых котлах на жидком топливе. У нас нет конкретных рекомендаций. Мы не знаем, какова будет эффективность. Вам следует обратиться к местному поставщику газа или производителям газовых конверсионных горелок, таких как Riello или Midco, для получения рекомендаций.
Бытовые жидкотопливные котлы Peerless® имеют три разных номера моделей, указанные на этикетке/бирке котла. Что это значит?
Каждая из наших моделей жидкотопливных котлов Peerless® для жилых помещений может работать с разной мощностью. Форсунки и другие детали входят в комплект поставки горелок для различных скоростей горения. Более низкая скорость стрельбы будет иметь более низкую производительность и более высокую эффективность, в то время как более высокая скорость стрельбы будет иметь более высокую производительность и немного более низкую эффективность.
Производился ли когда-либо газовый «модульный» обогреватель Peerless?
Нет. Если нагреватель был произведен в Кентукки (номер модели LUH — LOW-BOY-ONIT-HEATER), он был изготовлен другой компанией — PEERLESS UNIT HEATER Company, а не нашей компанией.
Можно купить напрямую? Могу ли я получить цены от PB Heat, LLC?
PB Heat, LLC не продает напрямую розничным покупателям. Чтобы найти ближайшего к вам дистрибьютора, воспользуйтесь поиском на нашем веб-сайте «Найти дистрибьютора».
Ищу информацию для моделей, выпущенных до 2003 г.:
ООО «ПБ Хит» производит бренд Peerless® с 2003 г.; до этого компания, производившая бренд Peerless®, прекратила свою деятельность.
Есть ли у вас программа расширенной гарантии:
Да. Посетите наш веб-сайт для получения информации.
Установка/Техническое обслуживание
Могу ли я отключить летний/зимний котел летом?
Обратитесь к местному подрядчику/сервисной компании. PB Heat продает много котлов с холодным пуском, которые не работают, если нет потребности в тепле, однако, если ваш котел находится во влажной среде, его, вероятно, не следует выключать. Нижний предел и дифференциал можно полностью отключить. Небольшое количество тепла сохранит внутреннюю часть котла сухой.
Могу ли я установить серию PSC II или WV-DV, не подключая впускное отверстие для наружного воздуха для горения?
№
Как правильно настроить регулятор давления парового котла?
Мы не можем ответить на этот вопрос. Она должна быть как можно ниже, главное, чтобы все подключенные радиаторы нагревались. Обычно достаточно настройки ниже 2 фунтов на кв. дюйм.
Где должен быть уровень воды в мерном стекле парового котла?
Когда нет потребности в тепле и система холодная, уровень воды должен быть на одном уровне с обычной водопроводной линией. Отметьте эту линию ниткой, лентой или маркером. (От дна агрегата: WBV = 26-1/2”, EC/ECT/SC/SCT = 32-1/4”, LC/LCE = 46-1/2”, TC = 50-1/2 ”, 63/64 = 25-7/8”, 211А = 40-1/2”).
Могу ли я использовать вентилятор на котле с естественной тягой?
Мы не продаем и не специфицируем вентиляторы с электроприводом или нагнетатели тяги. Их размеры и установка должны соответствовать требованиям производителя. Для серий WBV и EC/ECT должно быть от -0,01 до -0,02 дюйма водяного столба. тяга над огнем.
Бытовые жидкотопливные котлы поставляются с горелками Beckett, Carlin и Riello.
Все они работают одинаково хорошо. Если у вашего дистрибьютора есть запасные части для определенной марки, вы можете приобрести именно ее.
Как я могу стрелять из серии WBV-03 со скоростью стрельбы 0,60 галлона в час?
Только с Riello F-3.
Какое сопло рекомендуется для бытовых масляных горелок?
См. технические характеристики жидкотопливных горелок для жилых помещений в руководствах по отдельным продуктам (https://www.peerlessboilers.com/document_category/literature/ )
Какое расстояние до горючих материалов для нового котла?
Указан на этикетке на кожухе и в инструкции ко всем бытовым котлам (https://www.peerlessboilers.com/document_category/literature/)
Мой клиент хотел бы, чтобы я установил автоматическую подачу воды на его паровой котел, чтобы ему не приходилось спускаться в подвал, чтобы доливать воду. Все хорошо?
- Котел, в который необходимо часто добавлять воду для поддержания работы, указывает на утечку в системе. Вода может вытекать в виде пара через неисправные вентиляционные отверстия или в виде жидкости через отверстие в трубах возврата конденсата.
Любой тип утечки должен быть устранен, чтобы предотвратить коррозионное повреждение чугуна котла. Чрезмерное количество воды, подаваемой в котел для замены вытекающей воды, также приносит свежий кислород, который как ржавчина разъедает железо. Известно, что котлы выходят из строя уже через год или два из-за кислородной коррозии, вызванной чрезмерной подпиточной водой.
- Большинство автоматических устройств подачи воды (AWF) могут скрывать утечки, поскольку нет возможности увидеть, добавляется ли вода для компенсации утечки. Котлы без AWF отключаются при малом количестве воды при протечке. Отсутствие тепла заставит кого-то увидеть, что есть проблема, и позвонить, чтобы ее исправить.
- Есть AWF более нового типа, которые имеют встроенные устройства для измерения воды, подаваемой в котел. Пока кто-то, будь то домовладелец или подрядчик, контролирует количество подпиточной воды, этот тип AWF обеспечивает некоторую защиту от кислородной коррозии.
Предлагаю новый паровой котел.

- Единственным фактором, который имеет значение при выборе парового котла, является то, будет ли котел генерировать достаточно пара, чтобы заполнить все связанное с ним излучение. Теплопотери здания, в том числе и то, насколько хорошо оно утеплено, совершенно не имеют значения. Лучший способ определить размер котла — это измерить площадь поверхности радиаторов, что обычно очень просто.
- Во всех руководствах Peerless® Boilers Color of Heat есть таблица радиаторов на одной странице. Следуя инструкции, вы подходите к каждому радиатору и считаете количество столбцов или трубок, измеряете высоту каждой секции и подсчитываете количество секций. Из диаграммы вы можете увидеть, сколько квадратных футов пара (площадь поверхности) находится в каждом радиаторе, добавить их вместе, а затем найти в брошюре Peerless котел с таким же количеством чистого пара в квадратных футах.
- Перед тем, как сделать предложение по установке котла, самое время взглянуть на другие элементы системы парового отопления, которые могут нуждаться в ремонте или замене. Многие домовладельцы считают, что замена котла решит все их проблемы.
Для новых высокоэффективных газовых котлов, таких как Peerless® PureFire®, рекомендуется первичный/вторичный трубопровод. Я никогда не понимал концепции. Что это значит?
- Вместо прямого соединения подачи и обратки в/из системы отопления с подачей и обраткой котла, они соединяются друг с другом, образуя контур системы отопления. Два близко расположенных тройника (в пределах четырех диаметров друг от друга) устанавливаются в контуре системы отопления боковыми выходами в сторону котла. Ближайший к обратке системы тройник подключается к обратке котла. На обратном трубопроводе котла установлены циркуляционный насос и обратный клапан. Подача котла подключается к ближайшему к системе тройнику, подводящий трубопровод подключается к подаче котла.
Теперь у вас есть две петли, соединенные друг с другом на двух близко расположенных тройниках. Контур котла имеет небольшое количество трубопроводов, поэтому циркуляционному насосу нужно только преодолеть перепад давления в котле. Это важно для высокоэффективных газовых котлов, так как их теплообменники вмещают всего пару литров воды и имеют большой перепад давления. Если циркуляционный насос недостаточно большой, скорость потока через теплообменник будет слишком низкой, и вода может мгновенно превратиться в пар. Кроме того, вода в теплообменнике может слишком быстро нагреваться, и котел отключится, что приведет к короткому циклу.
- В зависимости от расходов в контуре системы отопления и контуре котла вода между близко расположенными тройниками может течь вперед, назад или не течь вовсе. Все три возможности приемлемы.
- Если используется первичный/вторичный трубопровод, размеры циркуляционных насосов системы отопления можно подобрать, не беспокоясь о большом падении давления в котле.
Заменяю водогрейный котел в старом доме с достаточно большими трубами и одной зоной с циркулятором. Предыдущий замененный котел прослужил не очень долго. Есть ли что-то особенное, что мне нужно сделать?
Рядом с котлом должен быть установлен байпас между подачей и обраткой для уменьшения образования конденсата. Обратитесь к разделу «Предотвращение образования конденсата» в нашем обзоре водных ресурсов или к «Трубопроводы для работы при постоянной низкой температуре» в «Цвете воды» для рекомендуемых трубопроводов. Вы также можете обратиться к части 4, «Трубопроводы для низкотемпературных систем» в Руководстве по установке водяного отопления жилых помещений Института гидроники.
Котел в доме моего клиента находится в большом открытом подвале. Заказчик хочет доделать подвал и построить помещение для котельной. Насколько большим должно быть помещение, чтобы обеспечить достаточное количество воздуха для горения, или мне следует установить комплект забора наружного воздуха?
См. «Воздух для горения и вентиляции» в разделе «Подготовка к установке» руководства. Есть расчеты, которые вы можете сделать, чтобы ответить на этот вопрос. Также указаны необходимые расстояния до горючих поверхностей, указанные на котле, а также рекомендуемые расстояния для обслуживания котла, указанные в инструкции. Эти зазоры также необходимо учитывать. Если котел одобрен для «Установки в нише», вы не можете установить дверь перед котлом. Вы можете построить комнату только с тремя стенами.
Информация о деталях/ремонте
Где я могу приобрести запасные части в моем регионе?
Детали, контактирующие с вашей дверью, 610-916-5380 или www.partstoyourdoor.com
Отопительное оборудование моего клиента было повреждено штормовым нагоном/наводнением; что мне делать:
Пожалуйста, ознакомьтесь с важной информацией, предоставленной AHRI (Институт кондиционирования воздуха, отопления и охлаждения) относительно наводнений и оборудования HVACR.
Устранение неполадок
Каков наилучший способ выяснить причину периодического выхода из строя пилотов?
Сначала найдите причины, которые могут быть вокруг котла: Есть ли сквозняк из оконного или дверного проема, который может стать достаточно сильным, чтобы выдуть пилот? Находится ли котел в маленьком замкнутом пространстве с сушилкой для белья, которая может высосать достаточно воздуха из пространства и задушить пилота? Есть ли в доме другие газовые приборы с пилотом, который также перегорает? Это может указывать на проблемы с потоком газа и/или трубопроводом. Если внешняя причина не обнаружена, проблема может заключаться либо в термопаре, реагирующей на запальное пламя, либо в газовом клапане, который регулирует запальник и газ для горелок. Используйте процедуру тестирования в режиме постоянного пилота, чтобы убедиться, что термопара и газовый клапан работают правильно. Замените деталь (детали), не прошедшие проверку.
Дымовые газы от жидкотопливного котла с прямой вентиляцией моего клиента покрываются сажей даже после его очистки. Есть ли способ проверить перекрестное загрязнение дымовых газов поступающим воздухом для горения?
В первую очередь ищите источники перекрестного загрязнения: находится ли наружное вентиляционное отверстие в закрытом помещении, например, под настилом или закрыто соседними стенами, кустами и т. д.? Вентиляция установлена и герметизирована в соответствии с инструкцией по установке? Электронный анализатор дымовых газов (некоторые торговые марки Bacharach, Testo & Wohler) необходим для точного измерения уровня кислорода в воздухе для горения. Наружный воздух содержит 20,9% кислорода. Поместите измерительный зонд должным образом откалиброванного электронного анализатора в поток воздуха для горения. Если в нем содержится менее 20,9% кислорода, вероятно, он содержит некоторые продукты дымовых газов.
Предохранительный клапан на одном котле удерживает просачивающуюся воду на полу. Заменил и расширительный бачок, но все равно течет. Что может быть не так?
- Расширительный бачок может быть недостаточно большим. Есть ли в системе антифриз на основе гликоля? Раствор расширится больше, чем обычная вода.
- Если в котле установлен безбаковый змеевиковый водонагреватель, возможно, он пропускает в котел воду под более высоким давлением.
- Если установлен автоматический наполнительный клапан, возможно, он пропускает в котел воду под более высоким давлением.
- Если подача холодной воды (с автоматическим наливным клапаном или без него) подключена к системе не в том месте, то при каждом включении циркуляционного насоса может добавляться немного воды.
В конце концов воды будет добавлено так много, что откроется предохранительный клапан. Подача холодной воды должна быть подключена к расширительному бачку.
В бойлере моего клиента есть безбаковый змеевик, который не производит достаточно горячей воды для принятия душа по утрам. Могу ли я что-нибудь сделать?
- Котел новый или устанавливался годами? Если ему несколько лет и с каждым годом он производит все меньше и меньше горячей воды, возможно, змеевик необходимо очистить, промыть или заменить. Минералы накопились внутри катушки. Если вы не можете почистить змеевик самостоятельно, вы можете найти сантехника, который может это сделать. В некоторых муниципалитетах змеевик не может быть очищен из-за проблем с утилизацией химикатов. В этом случае его следует заменить.
- Если змеевик новый или внутри него нет отложений минералов, включает ли клиент термостат перед тем, как принять душ? Мощности котла может не хватить для одновременного обогрева дома и горячей воды.
- Возьмите общую мощность котла и разделите ее на 50 000. Это количество галлонов в час, которое может нагреть котел при повышении температуры на 100°F (с 40 до 140°F). Если потребитель использует больше, чем это, котел не выдержит, и его температура упадет, даже при непрерывно работающей горелке.
- Катушка пришла от нас или от производителя вторичного рынка? На нем должна быть этикетка. Если это наша катушка, то есть ли в номере модели буква «R», например «X-1019R»? В этом случае в змеевик встроен ограничитель потока. Если нет, можно добавить внешний ограничитель потока.
- Нижний предел котла можно увеличить, если установлен смесительный клапан для предотвращения ошпаривания. Это сохранит больше тепла в бойлере до того, как клиент начнет принимать душ.
- При необходимости к змеевику можно добавить накопительный бак.
- Возможно, можно увеличить мощность котла, но тогда он может оказаться слишком большим для теплопотерь дома.
Серия KN | КН-2 | Высокоэффективный чугунный котел
Чугунный теплообменник – прочный и надежный
Почему чугун
Идеальный материал для конденсационных котлов. Чугун изготавливается из литого металла, что делает конструкцию прочнее, чем металлы, сваренные вместе. Благодаря меньшему количеству швов и стыков чугунные теплообменники серии KN могут выдерживать большее количество тепла и большую нагрузку. А благодаря коррозионно-стойким свойствам чугун по своей природе менее чувствителен как к кислым, так и к щелочным уровням pH. Благодаря прочности, долговечности и долговечности, необходимым для самых требовательных современных котлов, технология чугуна выделяет конденсационные котлы серии KN среди конкурентов.
- Стандартные функции
- Почему чугун
- Усовершенствованная газовая рампа Tru-Flow
- Зеленое здание
- Гибкость приложений
- Гарантия
- Литература
Усовершенствованная газовая рампа TRU-FLOW
Усовершенствованная конструкция газовой рампы KN является гибкой и полностью адаптируемой. Tru-Flow Fuel/Air Coupling — это уникальная система управления котлом, разработанная для обеспечения чистой и эффективной работы чугунных котлов серии KN. Постоянно контролируя и регулируя потоки топлива и воздуха, Tru-Flow может обеспечить оптимальное соотношение топливной смеси 1:1 и способна автоматически регулировать поток в случае нарушения потока, обеспечивая непрерывную, безопасную и надежную работу. Работая в сочетании со встроенной системой управления котлом HeatNet 3.0, Tru-Flow помогает согласовать условия нагрузки с мощностью котла для оптимальной энергоэффективности.
- Безопасная и точная полная модуляция горелки
- Эффективность горелки до 99 %
Высокий динамический диапазон
Все котлы серии KN доступны с нашей НОВОЙ системой Virtuoso₂ с высоким динамическим диапазоном. Отработка легендарной системы воздухо-топливной муфты Tru-Flow; Инженеры компании ATH разработали систему с воздушным затвором, увеличивающую диапазон регулирования KN до 10:1.
Мониторинг O₂
Изменения температуры и плотности воздуха могут повлиять на сгорание котла. Датчики O₂ измеряют уровень кислорода в выхлопных газах. Платформа управления Virtuoso₂ включает в себя проверенный датчик Bosch O₂ для мониторинга в режиме реального времени, к которому операторы и технические специалисты могут получить мгновенный доступ для мгновенной регулировки для повышения эффективности и снижения выбросов.
Подробнее
- Стандартные функции
- Почему чугун
- Усовершенствованная газовая рампа Tru-Flow
- Зеленое здание
- Гибкость приложений
- Гарантия
- Литература
СОКРАЩЕНИЕ, ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ, ПЕРЕРАБОТКА
Greener Building
В эпоху, когда мы обязаны защищать окружающую среду для будущих поколений: чем зеленее, тем лучше. Нет ничего более экологичного, чем чугунные котлы серии KN. В мире нет более экологичного оборудования, чем конденсационные чугунные котлы серии KN. Как и конденсационные котлы, агрегаты серии KN оснащены прочным чугунным теплообменником, что позволяет каждому агрегату работать дольше и реже, поскольку он дольше сохраняет скрытую теплоту и требует меньше энергии для возврата к рабочей температуре. В сочетании с точным цифровым управлением программного обеспечения для управления котлом HeatNet 3.0 серия KN обеспечивает оптимальную эффективность за счет полной модуляции.
Чугунные теплообменники специальной конструкции, лежащие в основе всех котлов серии KN, изготавливаются с использованием более 90 % переработанных материалов, что делает их полностью пригодными для вторичной переработки! Конденсационные котлы серии KN работают тихо и эффективно с низким уровнем NOx и CO 2 .
- Стандартные функции
- Почему чугун
- Усовершенствованная газовая рампа Tru-Flow
- Зеленое здание
- Гибкость приложений
- Гарантия
- Литература
УНИВЕРСАЛЬНОСТЬ ТРУБОПРОВОДОВ КОТЛА/СИСТЕМЫ – УДОБСТВА НА КАЖДОМ ПОВОРОТЕ.
Гибкость применения
Запатентованные чугунные секции котлов серии KN в сочетании с разработанными по индивидуальному заказу встроенными элементами управления подходят для более широкого диапазона трубопроводов и условий потока воды, чем любой другой материал или технология, представленные на рынке.
Все конденсационные котлы серии KN способны работать с переменным расходом воды в диапазоне до 10:1 и имеют низкие перепады давления в чугунном теплообменнике, а также способны работать с дельта T от 20 до 100 с системой трубопроводов с одним насосом. (обратный возврат) или первичный/вторичный трубопровод. При прямом сравнении конкурирующие агрегаты обычно имеют дельта T в диапазоне 20-40 из-за высоких перепадов давления и не могут работать с одним насосом.
В дополнение к 25-летней гарантии на теплообменник, котлы серии KN практически не имеют ограничений по температуре воды на входе, что делает их идеальными конденсационными котлами для одного из самых быстрорастущих сегментов рынка жидкостного отопления: снеготаяния и лучистого отопления. .
- Стандартные функции
- Почему чугун
- Усовершенствованная газовая рампа Tru-Flow
- Зеленое здание
- Гибкость приложений
- Гарантия
- Литература
25 лет!
НАИЛУЧШАЯ ГАРАНТИЯ в отрасли
Компания Advanced Thermal Hydronics гарантирует, что чугунный первичный теплообменник (чугунный блок) не будет иметь дефектов материала или изготовления, а также отказов из-за конденсатной коррозии в течение двадцати пяти (25) дней. лет (непропорционально) с даты отгрузки с завода. Эта гарантия распространяется на повреждения, вызванные тепловым ударом, такие как протечки чугунных секций, при установке в качестве водогрейного котла с замкнутым контуром.
- Стандартные функции
- Почему чугун
- Усовершенствованная газовая рампа Tru-Flow
- Зеленое здание
- Гибкость приложений
- Гарантия
- Литература
Определение параметров модулирующего конденсационного котла
В последние несколько десятилетий все более популярным вариантом отопления помещений является система с модулирующим конденсационным котлом (mod-con). Потому что эти котлы потенциально могут иметь высокий КПД (90-95% и выше), они часто поощряются государственными и коммунальными программами субсидирования.
В хорошо спроектированной системе КПД котла может достичь или даже превысить паспортную табличку AFUE. Но в том виде, в каком они установлены, большинство из них значительно отстают от своих тестовых показателей AFUE и часто имеют сокращенный срок службы. Проблем с эффективностью и ошибок в определении размеров, наносящих ущерб сроку службы, можно избежать, если провести небольшой анализ.
С помощью простых математических расчетов можно избежать риска получения модулирующего конденсационного котла, который не модулирует и не конденсирует. Эта математика ни в коем случае не заменяет проектирование гидравлической системы, но она очень полезна. Не просто оставляйте проектирование вашей системы вашему подрядчику по HVAC; проявлять инициативу и обращать внимание на детали любого предложения подрядчика.
Основы регулирования и конденсации
Для повышения эффективности сгорания в современных котлах используется тот факт, что основным побочным продуктом сгорания углеводородов является водяной пар. Вода в виде пара содержит скрытую энергию («тепло испарения»), которая составляет около 970 БТЕ/фунт. Когда водяной пар конденсируется обратно в жидкость, он выделяет это тепло.
При конденсационном оборудовании ключевым моментом является эксплуатация прибора таким образом, чтобы водяной пар в вытяжке конденсировался на теплообменнике (не в дымоходе и не на улице) с тем, чтобы теплота парообразования отдавалась воде системы отопления.
Без конденсации дымовых газов максимальная эффективность сгорания, которой может достичь газовый или пропановый котел, составляет около 88%. Большинство неконденсационных газовых котлов настроены на работу с эффективностью около 82-86%. Они настроены на более низкую эффективность сгорания, чтобы избежать чрезмерной конденсации дымовых газов или повреждения котла из-за кислотного конденсата и, как следствие, отдавать в атмосферу еще больше исходного тепла топлива.
Конденсационные котлы сконструированы из материалов, устойчивых к конденсату, но должны работать при достаточно низкой температуре, чтобы максимизировать конденсацию.
Для типичных топливно-воздушных смесей точка росы выхлопных газов природного газа составляет около 130 градусов по Фаренгейту. Никакие материалы не проводят тепло идеально. Пленки газа рядом с теплообменником изолируют главный выхлоп, а пленки водяных пленок со стороны воды также препятствуют теплообмену. Обычно температура воды на входе (EWT) в бойлер должна быть от 125°F до 127°F или ниже, прежде чем на теплообменнике произойдет конденсация. Но ниже примерно 125 ° F EWT эффективность быстро растет, выравниваясь, когда EWT падает до 100 ° F или ниже.
Большинство современных котлов сконструированы таким образом, что наибольшая эффективность достигается в нижней части диапазона сжигания, ниже которой изолирующие ламинарные потоки на стороне выхлопа еще больше затрудняют теплообмен. При самом низком пожаре и 100 ° F EWT большинство конденсационных котлов работают с эффективностью сгорания 94–95%, но некоторые из них немного выше. Для работы с максимальной эффективностью конденсации эти котлы оснащены элементами управления «наружный сброс», которые измеряют температуру наружного воздуха в качестве косвенного показателя тепловой нагрузки и изменяют рабочую температуру котла до самой низкой температуры, которая фактически соответствует нагрузке. Эти элементы управления должны быть настроены и запрограммированы, чтобы найти тонкую грань между более высокой эффективностью и неполным отставанием.
Самой распространенной ошибкой является неправильная настройка кривой сброса, но с ней легко справиться даже после установки оборудования. Другие распространенные ошибки исправить гораздо сложнее, и их лучше просто избегать.
Наиболее распространенные ошибки
Диапазоны модуляции не бесконечны. Распространенные ошибки, которых следует избегать, связаны с неправильным определением размера для минимальной выходной мощности , а не для максимальной. Есть два распространенных варианта этой ошибки:
1. Завышение котла по тепловой нагрузке. Когда мощность котла превышает тепловую нагрузку, он проводит большую часть отопительного сезона, циклически включаясь и выключаясь, а не увеличивая и уменьшая температуру системы и мощность горения в ответ на изменения температуры наружного воздуха с почти непрерывным горением. При каждом цикле горения происходит потеря некоторого количества топлива во время циклов розжига и некоторое количество тепла, отбираемого из теплообменника при каждой (необходимой для безопасности) продувке дымохода. Меньшее количество циклов горения означает меньшее количество выбрасываемого топлива, более высокую эффективность и меньший износ котла.
Во избежание завышения тепловой нагрузки в первую очередь необходимо получить достаточно точную оценку нагрузки, используя либо расчет типа Manual-J (используя агрессивные, а не консервативные допущения), либо, для заменяемого оборудования, анализ нагрузки по использованию топлива. . Котел на большой мощности с предполагаемым КПД 88% должен покрывать расчетную нагрузку, но он не должен превышать нагрузку более чем в 1,4 раза, чтобы покрыть даже 25-летние экстремальные температурные явления.
Когда известна расчетная нагрузка 99 %, необходимо рассчитать нагрузку при средней температуре зимнего периода. Вытяните график температуры WeatherSpark для области, уменьшите масштаб, чтобы охватить 3 или 4 самых холодных месяца, и используйте курсор, чтобы оценить среднюю температуру наружного воздуха в зимнее время. Если минимальная мощность предполагаемого котла превышает расчетную нагрузку при средней зимней температуре наружного воздуха, то большую часть сезона он будет находиться вне диапазона регулирования. Он по-прежнему будет обогревать дом, и, возможно, у него даже не будет короткого цикла (см. проблему № 2), но он не будет таким удобным или эффективным, когда он будет включаться и выключаться, а не работать почти непрерывно, модулируя работу. .
2. Разгон котла по излучению (и микрозонам). Чтобы предотвратить чрезмерную цикличность котла при запросе тепла из зон, должно быть достаточно излучения на каждой зоне , чтобы обеспечить минимальную огневую мощность котла, при температурах конденсации .
Тепловая мощность, излучаемая радиаторами или плинтусами, зависит от средней температуры воды (AWT) и длины. Типичный плинтус с ребристыми трубками может выделять ~600 БТЕ/час на фут плинтуса при AWT 180°F, но при AWT 130°F (начало конденсации) он выделяет всего ~250 БТЕ/час на фут, а при температуре ~120°F. °F AWT (где он переходит в середину 90 с для эффективности) всего 200 БТЕ/час на фут. Магическое число для приличной эффективности конденсации составляет 200 БТЕ/час на фут или меньше.
Точно так же чугунные радиаторы обеспечивают около 170 БТЕ/час на квадратный фут, эквивалентное прямому излучению (EDR) при AWT 180°F, но это значение снижается до 70 BTU/час на квадратный фут EDR при AWT 130°F, и 50 БТЕ/час на фут при 120°F AWT. В случае с чугуном тепловая масса удлинит циклы горения, но все, что превышает 70 БТЕ/час на квадратный фут, требует дополнительного анализа.
Если зональное излучение не может обеспечить минимальную огневую мощность котла при температурах конденсации, оно все еще может обогревать помещение, но котел начинает работать, когда температура воды падает. Когда в воду поступает больше тепла, чем выходит, температура воды повышается и в конечном итоге становится выше температуры кривой сброса наружного котла, после чего горелка выключается, даже если вода продолжает циркулировать. Горелка зажигается повторно только тогда, когда температура воды падает ниже температуры сброса. Чем ниже температура воды, тем выше эффективность сгорания (см. изображение № 2 ниже), но в какой-то момент потери от избыточного циклирования превышают любую полученную эффективность конденсации, и высокая скорость циклов преждевременно изнашивает котел.
Чем больше зон, тем труднее обеспечить достаточное излучение в каждой зоне, чтобы сбалансировать минимальную огневую мощность котла, и тем труднее избежать коротких циклов. При излучении высокой тепловой массы микрозонирование часто может работать, но с излучателями малой массы, такими как плинтус из ребристых труб, часто требуется добавление буферной тепловой массы воды для увеличения минимального времени горения.
Чем больше доступная тепловая масса, тем больше времени требуется для повышения температуры воды. При большей тепловой массе количество циклов падает. Если минимальное время горения для буфера достаточно велико, чтобы потребности в тепле из нескольких зон более или менее гарантированно перекрывались, умеренное циклирование не снизит эффективность или срок службы котла. При минимальном времени горения менее 3 минут или более 5 включений в час котел находится на грани проблемы с долговечностью и эффективностью. Ожоги в течение одной минуты и 10 ожогов в час находятся на грани катастрофы с эффективностью и продолжительностью жизни.
Пример
Возьмите гипотетический случай из предыдущей статьи. В этом случае анализ использования топлива в доме в Вашингтоне, округ Колумбия, спрогнозировал реальную тепловую нагрузку где-то между 29 155 БТЕ/час и 31 400 БТЕ/час при температуре наружного воздуха 20°F. Дом в этом примере ранее отапливался чугунным котлом мощностью 88 000 БТЕ/час.
Предположим, что это двухэтажный дом с полноценным подвалом. Дом разделен на три зоны, с ребристым плинтусом следующей длины:
Верхний этаж: 70 футов
Первый этаж: 60 футов
Подвал: 15 футов
Всего: 145 футов
При awt 180 ° F, 145 футов базовой платы может излучать 87 000 БТУ/час в Awt. 180 ° F, что разумно уравновешивается чугунным котлом мощностью 88 000 БТЕ / час. Если все зоны требуют тепла одновременно, время горения будет довольно долгим.
Глядя на график Weatherspark, средняя зимняя температура в Вашингтоне, округ Колумбия, находится на уровне 40 градусов по Фаренгейту, или на полпути между точкой баланса нагрева/охлаждения от 60°F до 65°F и наружной расчетной температурой. Таким образом, средняя сезонная тепловая нагрузка составляет всего около 15 000 БТЕ/час, что составляет половину расчетной тепловой нагрузки в 30 000 БТЕ/час, определенной ранее.
Рабочий цикл старого котла при средней зимней нагрузке находится в пределах 15-18%. Запросы на отопление с первого этажа и верхнего этажа часто перекрываются, но не всегда. Звонки из подвальной зоны будут иметь короткий цикл.
В идеале замена котла решит эти проблемы.
При превышении мощности в 1,4 раза для нагрузки 30 000 БТЕ/час немодулируемый чугунный котел будет иметь производительность около (1,4 x 30 000 БТЕ/час) = 42 000 БТЕ/час. Существующее излучение будет излучать столько же при AWT около 140 ° F, что выше зоны конденсации, и не нужно будет защищаться от конденсации.
Работая при температуре 180°F AWT, меньшая зона на первом этаже по-прежнему будет выделять 36 000 БТЕ/час из 42 000 БТЕ/час на выходе котла, и циклическое выполнение вызовов одной зоны будет разумным, используя только тепловую массу котла. Зона подвала по-прежнему работала сама по себе, но иногда она перекрывалась вызовами с верхних этажей.
Так что же произойдет, если заменой станет небольшой современный котел, такой как Peerless PureFire PF-50 (см. Изображение №3 ниже)? Этот котел выдает 47 000 БТЕ/час при температурах конденсации и около 43 000 БТЕ/час при максимальной рабочей температуре (при условии высокой эффективности 80 с). Как система, она может выдавать 42 000 БТЕ/час при 1,4-кратном превышении мощности, но не является чрезмерной. Звучит правильно?
Может быть, а может и нет. Давай выясним!
Тестирование условия №1. Минимальное огневое воздействие на PF-50 составляет 16 МБЧ (= 16 000 БТЕ/час), поэтому при эффективности 95 % его минимальная огневая мощность составляет 0,95 x 16 000 БТЕ/час = 15 200 БТЕ/час. Это примерно среднее сезонное значение. Котел будет модулировать даже в межсезонье и все время в самые холодные недели. Не идеально, но и не ужасно — модуляция примерно в половине случаев.
Но может ли он конденсироваться?
При 15 200 БТЕ/час мощности котла, поступающей на 145 футов излучения оребрения, это 15 200 БТЕ/час разделить на 145 футов = 105 БТЕ/час на фут, что значительно ниже 200 БТЕ/час на фут нужен для конденсации. Таким образом, он определенно сможет конденсироваться большую часть времени.
Проверка состояния №2. Будет ли короткий цикл в режиме конденсации?
При 120°F AWT зоны могут излучать:
Верхний этаж: 70 футов x 200 БТЕ/час на фут = 14 000 БТЕ/час
Первый этаж: 60 футов x 200 БТЕ/час на фут = 12 000 БТЕ/час
Подвал: 15 футов x 200 БТЕ/час на фут = 3000 БТЕ/час только на 10% выше, чем излучаемое излучение, поэтому верхний этаж будет в порядке — он будет циклически повторяться, когда это единственная зона, требующая тепла, но циклы будут длинными и, вероятно, будут перекрываться вызовами из других зон.
Поскольку поступает на 27% больше тепла, чем излучается, зона первого этажа, вероятно, также будет в порядке, но при AWT ниже 120°F она может довольно быстро попасть на территорию с коротким циклом, если это единственная зона, требующая нагревать. Если это короткие циклы, короткие циклы можно ограничить, немного повысив низкую температуру кривой сброса, без большого удара по средней эффективности сгорания.
ДРУГИЕ КОТЛЫ
Есть ли более подходящие варианты для примера дома и отопления, чем PF-50? Абсолютно! Многие современные котлы нового поколения с жаротрубными теплообменниками или двойными теплообменниками могут эффективно регулировать мощность в более широком диапазоне, чем PF-50. Более низкий диапазон модуляции исправит обе распространенные ошибки (ошибку №1 и ошибку №2) с большим запасом. Вот примеры этих котлов нового поколения: Модель котла Мин. вход Макс. вход NTI TRINITY TX51 7,100 BTU/H 57 000 BTU/HNAVIEN NHB 80 8000 BTU/H 80 000 BTU/HHTP UFT-80W 8000 BTU/H 80 000 BTU/HLOCHINVAR CDN040 9 000 BTU/H 40 000 BTU/HIBC 13-50 13 000 BTU/H 40 000 BTU/HIBC 13-50 BTU/H. 0, 50 000 БТЕ/ч. Обратите внимание, что первые три котла имеют значительно большую производительность при максимальной нагрузке, чем 42 000 БТЕ/ч, необходимые для увеличения коэффициента запаса мощности в 1,4 раза, но они по-прежнему имеют очень низкую минимальную производительность — буквально 90 710 вдвое меньше 90 711 (или меньше) мощности котла. ПФ-50. Это подходящие решения для 19из 20 домов в США с водяными системами отопления и лучшими кандидатами для систем, разбитых на более мелкие зоны.
Подвал, конечно, опять безнадежен сам по себе. Если короткие циклы вызовов в подвале, один мог бы добавить еще 40-50 футов плинтуса по более низкой цене, чем буферный резервуар, но, вероятно, это не будет стоить затрат и усилий, поскольку длинные циклы с других этажей означают, что подвал вызовы обычно перекрываются вызовами из других зон.
Успех! Исходя из простой математики, PF-50 делает это с использованием существующего излучения. С некоторой настройкой, мониторингом и тонкой настройкой кривой сброса котел, вероятно, сможет приблизиться к достижению своих показателей AFUE. Но разбивать его на более мелкие зоны явно было бы ошибкой, поскольку он уже приближается к короткому циклу при вызовах зон.
Печальная реальность
Большинство домов в США имеют реальную тепловую нагрузку в диапазоне от 20 000 до 35 000 БТЕ/час. Несмотря на то, что существует множество котлов с сопоставимыми характеристиками (минимальная и максимальная мощность) с PF-50, в этих домах установлено более модных котлов мощностью от 100 000 до 120 000 БТЕ/час, чем котлов на 50 000 БТЕ/час, и это позор. Крупногабаритные котлы стоят дороже, дороже в эксплуатации и не служат так долго, как если бы размеры были правильно пропорциональны как нагрузке, так и излучению.
Если они не начнут с тщательного анализа тепловой нагрузки, некоторые установщики будут склонны устанавливать PF-80 и по-прежнему беспокоиться о том, что при «всего» 75 000 БТЕ/час выходной мощности он не будет производить столько тепла, сколько котел, который он просто заменены и могут оказаться недостаточными. Другие просто настаивали бы на котле по крайней мере такой же мощности, как у старого котла, устанавливая что-то такое же большое, как PF-110, «просто для уверенности». Любой из них был бы ошибкой, поскольку он не прошел тест № 1 и тест № 2.
Минимальная огневая мощность ПФ-80 около 19000 БТЕ/час, что составляет более половины проектной мощности. Это означает, что он будет модулировать только в самую холодную погоду и будет склонен к коротким циклам при вызовах зоны при температурах конденсации.
Минимальная мощность PF-110 составляет около 26 000 БТЕ/час, что составляет 85 % нагрузки и примерно в два раза превышает количество тепла, которое любая из двух основных зон может излучать при температуре конденсации. Это гарантирует, что никогда не будет работать с эффективностью сгорания выше 90% без коротких циклов и будет модулировать только в самые холодные часы самых холодных дней. Это чаще встречается, чем котел нужного размера — это скорее правило, чем исключение.
Надлежащее добавление тепловой массы может смягчить короткие циклы, но это не волшебным образом сделает котел нужного размера. Добавление больших буферных резервуаров заново изобретает бойлер большой массы, что удобнее сделать с помощью конденсационного нагревателя горячей воды. Существует много способов испортить конструкцию гидравлической системы, помимо простого определения размеров, но если размеры не будут правильными, система никогда не сможет быть оптимальной.
Дана Дорсетт всю жизнь интересуется энергетической политикой, строительной наукой и бытовой эффективностью. В настоящее время он инженер-электрик в Массачусетсе.
Rheem Высокоэффективные системы отопления
Rheem уже почти столетие является пионером в области инноваций в области отопления, охлаждения и нагрева воды. Home Mechanics с гордостью предлагает продукты Rheem, поскольку компания продолжает лидировать в своем смелом подходе к усовершенствованию продуктов и процессов, чтобы значительно снизить воздействие на окружающую среду, давая возможность как клиентам, так и сотрудникам работать и жить устойчиво. Все это является частью их чрезвычайно амбициозного видения будущего и столь же смелого обязательства.
Высокоэффективные проточные водонагреватели Rheem для дома
Наслаждайтесь удобством и комфортом непрерывной подачи горячей воды. Высокоэффективные конденсационные безбаковые газовые водонагреватели Rheem® доступны как для внутреннего, так и для наружного применения и оснащены функциями, которые помогут вам сэкономить деньги и сократить количество отходов воды. Эти безрезервуарные решения со сверхнизким уровнем выбросов NOx также имеют КПД до 96%, что снижает затраты на электроэнергию.
УДОБСТВО ВАМ ПОНРАВИТСЯ
И БЕСКОНЕЧНАЯ ЭКОНОМИЯ
Увеличьте свою экономию, удобство и горячую воду с новыми безрезервуарными водонагревателями Rheem® и получите ориентировочную экономию до 11001 долларов США (только для моделей NG Condensing)
Загрузите белье, начните мыть посуду и получите достаточно горячей воды, чтобы насладиться расслабляющей горячей ванной
Наслаждайтесь мгновенной горячей водойВыберите проточный водонагреватель со встроенным рециркуляционным насосом или добавьте комплект рециркуляционного насоса для быстрого приготовления горячая вода в кране
Сводит к минимуму выбросы холодной водыПрокачивает воду через теплообменник по внутреннему контуру, поэтому он готов к встречным потребностям в горячей воде
Экономия энергии5 Только безводяные нагреватели бака горячая вода, когда вам это нужно, поэтому они постоянно экономят энергию и деньги
Варианты высокоэффективного безрезервуарного водонагревателя Rheem
Особенности безрезервуарного водонагревателя
Почему стоит выбрать решение Rheem Tankless? Безрезервуарные водонагреватели Rheem предлагают экономию, комфорт и защиту, в которых вы нуждаетесь.
SAVINGS
Save MoneyRheem High Efficiency Tankless Gas Water Heaters save up to $1,100 over 12 years 1 , and some qualify for rebates
Save SpaceCompact sizes и напольные модели увеличивают полезное пространство в вашем доме
Экономия на установкеСовместимость с газовой линией 1/2″ (все модели), недорогая вентиляция из ПВХ (модели High Efficiency) и встроенный нейтрализатор конденсата 3 (только в некоторых моделях High Efficiency) экономит время установки и деньги 4
Экономия водыЭкономия до 12 000 галлонов воды 2 воды в год с безрезервуарным водонагревателем Rheem со встроенным рециркуляционным насосом
- 0930 Оставаться в безопасности
Эксклюзивная перегрева пленка закрывает блок, если теплообменник перегревает дополнительную безопасность в вашем доме 5
Защитите свой дом 95.
Высокоэффективные комбинированные котлы для дома
Если вы хотите сэкономить место в своем доме, но при этом наслаждаться удобством непрерывной подачи горячей воды, обратите внимание на комбинированный котел Rheem. Комбинированные котлы Rheem сочетают в себе бесконечную горячую воду и отопление помещений в одном блоке, позволяя вам заменить существующий котел и водонагреватель резервуара одним блоком: комбинированным котлом Rheem.
ОТЛИЧИЕ RHEEM
Предпочтение сантехниковБольше сантехников продают безрезервуарные водонагреватели Rheem, чем любой другой безрезервуарный бренд 6
ИнновацииПроточные водонагреватели Rheem предлагают множество эксклюзивных, первых и лучших в отрасли функций оборудование, а EcoNet® помогает вам управлять ими вместе — благодаря совместимости с системами «умный дом»
Наследие опытаRheem является лидером в области нагрева воды уже почти 100 лет
ДВА решения для отопления
В ОДНОМ ЭФФЕКТИВНОМ УПАКОВКЕ
Новые высокоэффективные комбинированные котлы Rheem® Prestige® Series обеспечивают как отопление помещений, так и горячее водоснабжение в одном устройстве. Так что, если вам нужно, чтобы гостиная была особенно уютной для вечера кино, или вы готовы принять горячую расслабляющую ванну, Combi поможет вам.
Рейтинг AFUE 95% означает экономию энергии и возможные скидки
Два в одномОтопление и горячее водоснабжение от одного надежного устройства от бренда, которому вы доверяете таким образом, вы экономите энергию и деньги
Экономит местоОдин комбинированный котел освобождает ценное пространство, заменяя бойлер и водонагреватель бака
Комбинированный бойлер Rheem Особенности и преимущества
Экономия
95% AFUEПредоставление 95 BTU на тепло для каждых 100 BTU входного газа, квалификация некоторых клиентов для местных и или коммунальных пенсий
Нижние установки Нижние установки Нижние установки.
Устанавливается с 2″ и 3″ вентиляцией из ПВХ Schedule 40, с которой проще работать и она дешевле, чем нержавеющая сталь, что экономит ваши деньги и время. 50 футов для 2 дюймов
Means more flexible and versatile installation options 2
Vent With Room AirSaves money and time on installation 3
FEATURES
Plate Heat ExchangerПередает тепло, вырабатываемое в процессе обогрева помещений, в поток воды для бытовых нужд для непрерывного горячего водоснабжения
Отдельные контурыХранение воды для отопления помещений и ГВС в двух отдельных контурах
Наружный датчик сбросаОтслеживает температуру наружного воздуха и переопределяет заданное значение нагрева, если это необходимо, чтобы поддерживать комфорт в доме при изменении погоды
Встроенный В трехскоростном насосеОбеспечивает удобство и производительность
Auto-BoostВключается для подачи дополнительного тепла, если уставка термостата не была достигнута за разумное время 1
Встроенный автоматический питатель Автоматически поддерживает давление в гидравлическом контуре в диапазоне 12–30 фунтов на кв. Эффективный водонагреватель и комбинированный бойлер.
Запросить цену
Новости и советы
17 сентября 2022 г.
Инвестиции в высококачественный водонагреватель сейчас сэкономят деньги за счет снижения энергопотребления, а также продлят срок службы, и то, и другое огромно. преимущества. Вот контрольный список всего, что вам нужно учитывать при покупке водонагревателя.
Факторы, которые следует учитывать при установке или замене водонагревателей
12 сентября 2022 г.
Ознакомьтесь с некоторыми наиболее распространенными причинами, по которым жители обращаются за аварийной сантехникой, и примите меры для защиты своих домов от них.
Наиболее распространенные причины, по которым домовладельцы вызывают аварийную службу сантехника
2 сентября 2022 г.
Иногда эти предупреждающие знаки могут быть не громкими, а более тихими, поэтому более важно тщательно их понять. Обратите внимание на эти выбросы в доме и позвоните профессионалам, чтобы решить проблемы с электричеством в вашем доме.
Признаки, свидетельствующие о том, что вашему дому скоро может понадобиться ремонт электрооборудования
Подробнее
УСТАНОВИТЕ СИСТЕМЫ ОТОПЛЕНИЯ НА РЕМАХ СПЕЦИАЛИСТАМИ ПО ДОМАШНИМ МЕХАНИКАМ.
По вопросам отопления, охлаждения, водоснабжения и электроснабжения обращайтесь в Home Mechanics или отправьте нам электронное письмо по адресу [email protected]. Мы всегда готовы предложить вам лучшие решения HVAC.
Пожалуйста, не стесняйтесь обращаться к нам. Будем рады помочь!
Справочник по техническим вопросам — EnergyPlus 8.1
Простой водогрейный котел[ССЫЛКА]
Объект ввода Boiler:HotWater предоставляет простую модель для котлов, которая требует от пользователя только ввода номинальной мощности котла и теплового КПД. Кривая эффективности также может использоваться для более точного представления производительности неэлектрических котлов, но не считается обязательным входом. Тип топлива вводится пользователем для целей учета энергии.
Модель основана на следующих трех уравнениях
-или-
Окончательное уравнение, приведенное выше, включает влияние дополнительной кривой производительности котла. Чтобы подчеркнуть использование нормализованной кривой эффективности котла, уравнение использования топлива также показано в расширенном формате. Нормализованная кривая КПД котла представляет собой изменение номинального теплового КПД котла из-за нагрузки и изменения рабочей температуры. Если дополнительная кривая эффективности котла не используется, номинальная тепловая эффективность котла остается постоянной на протяжении всего моделирования (т. е. BoilerEfficiencyCurveOutput = 1).
Когда используется кривая производительности котла, можно использовать любой допустимый объект кривой с 1 или 2 независимыми переменными. Кривые производительности доступны через встроенный в EnergyPlus менеджер уравнений кривых производительности (объекты кривых). Линейные, квадратичные и кубические типы кривых могут использоваться, когда эффективность котла зависит исключительно от нагрузки котла или коэффициента частичной нагрузки (PLR). Эти типы кривых используются, когда котел работает при заданной заданной температуре на протяжении всего моделирования. Другие типы кривых могут использоваться, когда эффективность котла может быть представлена как PLR, так и рабочей температурой котла. Примеры действительных уравнений с одной и двумя независимыми переменными показаны ниже. Для всех типов кривых PLR всегда является независимой от x переменной. При использовании типов кривых с 2 независимыми переменными температура котловой воды (Twater) всегда является независимой переменной y и может представлять собой температуру на входе или на выходе в зависимости от ввода пользователя.
Одна независимая переменная:[ССЫЛКА]
Линейная
Квадратичная
Кубическая
Двойные независимые переменные:[ССЫЛКА]
QuadraticLinear
Biquadratic
Bicubic
-коэффициент нагрузки или который имеет нелинейную зависимость эффективности с коэффициентом частичной нагрузки, обычно устанавливает коэффициенты линейной, квадратичной или кубической кривой на ненулевые значения. Использование других типов кривых позволяет более точно моделировать, когда КПД котла изменяется в зависимости от коэффициента частичной нагрузки и когда температура воды на выходе из котла изменяется с течением времени из-за нагрузки или когда происходят изменения в заданном значении температуры воды.
Паразитная электрическая мощность рассчитывается на основе определяемой пользователем паразитной электрической нагрузки и рассчитанного выше коэффициента нагрузки рабочей части. В модели предполагается, что эта паразитная мощность не способствует нагреву воды.
где:
= паразитная электрическая мощность (Вт), среднее значение для временного шага моделирования
= паразитная электрическая нагрузка, указанная пользователем (Вт)
Описание модели[ССЫЛКА]
Паровой котел является неотъемлемой частью системы парового отопления здания и может быть описан как основной двигатель парового контура. Это компонент, который поддерживает желаемую температуру контура.
Основное внимание в EnergyPlus уделялось разработке имитационной модели здания для парового котла с возможностью детального моделирования производительности котла без затрат на исчерпывающие вводы данных пользователем в модель котла. Объект Boiler:Steam input используется на стороне подачи EnergyPlus контура установки с основной целью подачи пара в нагревательные змеевики, которые составляют сторону потребления контура.
Паровой котел представляет собой устройство с регулируемым массовым расходом. Массовый расход пара через котел определяется потребностью в отоплении в контуре, которая, в свою очередь, определяется оборудованием, подключенным к стороне потребления в контуре, а именно паровыми змеевиками и нагревателем горячей воды. Короче говоря, паровой змеевик определяет массовый расход пара, необходимый для нагрева зоны до требуемой уставки, смеситель суммирует общий расход пара, требуемый каждым из отдельных змеевиков, и передает его в котел через насос.
Схема парового котла в паровом контуре
На рис. 157 показана элементарная конструкция контура с потоком пара из змеевиков в котел. Важно отметить, что именно змеевики определяют требуемую массу пара, и котел просто обеспечивает требуемый массовый расход при желаемой температуре при условии, что он имеет соответствующие размеры. Алгоритм определения массового расхода построен на стороне потребления, и котел с регулируемым расходом не играет никакой роли в определении массового расхода пара.
На рис. 158 показана простая модель парового котла. Переохлажденная вода поступает в котел с переменным расходом через насос, котел отдает энергию потоку воды, потребляющему топливо, потери котла учитываются через КПД котла. Котел выдает пар с качеством, равным 1,0 в состоянии насыщения.
Преимуществом систем парового отопления перед водяным является высокая скрытая теплоемкость пара, что снижает массовый расход требуемой жидкости. Величина передачи перегретого и недоохлажденного тепла в системах парового отопления незначительна, на скрытую теплопередачу приходится почти весь теплообмен в зоны через паровоздушные теплообменники.
Схема работы парового котла
Нагрузка котла представляет собой сумму явного и скрытого тепла, поступающего в поток воды, как описано в следующем уравнении. Массовый расход через котел известен, а дельта темп – это разница температур на входе в котел и на выходе из котла. Скрытая теплота пара рассчитывается при рабочей температуре контура.
Теоретический расход топлива рассчитывается по следующему уравнению. КПД котла вводится пользователем и учитывает все потери в паровом котле.
Коэффициент рабочей частичной нагрузки рассчитывается по следующему уравнению. В дальнейшем это используется для расчета фактического расхода топлива, его отношения нагрузки котла к номинальной мощности котла.
Фактический расход топлива котлом рассчитывается по следующей формуле, где C1, C2 и C3 — коэффициенты частичной нагрузки.
По сути, модель котла обеспечивает приближение первого порядка к характеристикам мазутных, газовых и электрических котлов. Производительность котла основана на теоретическом КПД котла и одной квадратичной кривой отношения использования топлива к частичной нагрузке, представленной в приведенном выше уравнении. Эта единственная кривая учитывает все неэффективности сгорания и потери дымовых газов.
Алгоритм управления паровым котлом является важным вопросом. Пользователь может захотеть, чтобы котел был меньшего размера, и в таком случае он не сможет удовлетворить запрос на расход пара со стороны потребления. Впоследствии нагрузка котла превышает номинальную мощность котла. Котел работает на своей номинальной мощности, но не может удовлетворить потребность предприятия в отоплении. Псевдокод от EnergyPlus использовался для описания логики управления, используемой в моделировании парового котла.
********************************************** ПСЕВДОКОД НАЧАЛО РАЗДЕЛА*** *************************************
В начале моделирования вычисляется начальное значение массового расхода пара. Это необходимо для запуска потока пара по контуру.
End If для алгоритма управления нагрузкой котла. Этот алгоритм определяет все возможные условия управления, которые могут возникнуть при моделировании системы в EnergyPlus.
******************************************* ПСЕВДОКОД РАЗДЕЛ КОНЕЦ*** ****************************************
Если рабочее давление в котле превышает максимально допустимое давление в котле , симуляция срабатывает и выводит предупреждение об этом. Это уведомляет пользователя о возможных проблемах с определением давления в системе.
Интеграция имитационной модели парового котла в EnergyPlus потребовала разработки ряда подпрограмм, которые работают последовательно. Эти подпрограммы предназначены для чтения входных данных из входного файла, инициализации переменных, используемых в имитационной модели котла, имитации производительности котла, обновления узловых соединений и отчета о необходимых переменных. На случай, если у пользователя возникнут трудности с вводом параметров котла, предусмотрена автоматическая настройка номинальной мощности котла и максимального расхода пара. Эти два значения играют важную роль при выборе размера котла.
Предположения модели[ССЫЛКА]
Модель котла EnergyPlus является «простой» в том смысле, что она требует, чтобы пользователь указал теоретическую эффективность котла. Процесс горения в модели не рассматривается. Модель не зависит от типа топлива, которое вводится пользователем только для целей учета энергии. Это идеальная модель для программы моделирования зданий, так как она использует желаемое количество ресурсов с точки зрения времени выполнения моделирования, но успешно обеспечивает достаточно хорошие параметры размеров для реального котла.
Предполагается, что паровой котел работает для поддержания заданной температуры, температура является температурой насыщения пара и соответствует этой температуре насыщения существует единственное значение давления насыщения, при котором работает контур. Следовательно, котел может регулироваться либо по давлению насыщения, либо по температуре. Так как пользователи будут иметь лучшее представление о температуре пара, а не о давлении, входы котла предназначены для контроля температуры.
Номенклатура парового контура[ССЫЛКА]
Теплообменник котла.![]() | |
Номинальная мощность котла. В. | |
Коэффициент нагрузки рабочей части котла. | |
Степень переохлаждения в змеевике. | |
Разность температур в паровом котле. ºС. | |
Плотность конденсата, поступающего в насос. кг/м3. | |
Расчетная нагрузка на паровой змеевик. В. | |
Энтальпия жидкости в точке n на диаграмме Ts. Дж/кг. | |
Доля мощности насоса при полной нагрузке. В. | |
Частичная мощность двигателя, потерянная для жидкости. В. | |
Тепловая нагрузка на паровой змеевик воздушного контура.![]() | |
Тепловая нагрузка на паровой змеевик зоны. В. | |
Скрытая теплота пара при рабочей температуре контура. Дж/кг. | |
Скрытая теплота пара. Дж/кг. | |
Скрытая тепловая часть нагрузки нагревательного змеевика. В. | |
Контурные потери в паровом змеевике. В. | |
Разница температур контура. | |
Массовый расход парового змеевика кг/с. | |
Массовый расход пара, поступающего в паровой змеевик, кг/с. | |
Массовый расход пара для парового змеевика с воздушным контуром кг/с | |
Массовый расход пара для зонального парового змеевика кг/с.![]() | |
Массовый расход пара. кг/с. | |
Массовый расход пара для парового контура. кг/с. | |
Масса конденсата, поступающего в насос. кг/с. | |
Максимально допустимый массовый расход воздуха. кг/с | |
Максимальный массовый расход пара кг/с | |
Максимальный массовый расход пара от котла. кг/с. | |
Максимальный объемный расход конденсата в насосе. м 3 /с. | |
Максимальный объемный расход конденсата в паровом контуре. м 3 /с. | |
Минимальная возможная температура воздуха на входе. ºС. | |
Номинальная мощность конденсатного насоса.![]() | |
Номинальная мощность насоса. В. | |
Номинальный напор насоса. М. | |
Номинальный объемный расход через конденсатный насос. м 3 /с. | |
Коэффициент частичной нагрузки для конденсатного насоса. | |
Эффективность насоса. | |
Эффективность двигателя насоса. | |
Мощность насоса. В. | |
Часть явного тепла нагрузки нагревательного змеевика. В. | |
Уставка Температура зоны. ºС. | |
Уставка температуры воздуха на выходе из парового змеевика. ºС. | |
Мощность на валу насоса.![]() | |
Удельная теплоемкость воздуха. Дж/кг К. | |
Удельная теплоемкость воды. Дж/кг К. | |
Эффективность парового котла. | |
Температура воздуха на входе в змеевик. ºС. | |
Температура воздуха на входе в паровой змеевик. ºС. | |
Температура воздуха на выходе из змеевика. ºС. | |
Температура пара на входе в змеевик. ºС. | |
Теоретический расход топлива паровым котлом. В. | |
Суммарный массовый расход, запрошенный всеми паровыми змеевиками. кг/с. | |
Объем конденсата, поступающего в насос.![]() | |
Температура воды на выходе из насоса. ºС. |
Ссылки[ССЫЛКА]
Справочник ASHRAE. 1996. Системы и оборудование HVAC, Системы кондиционирования и отопления. Глава 10, Паровые системы. стр. **10.1-10.16. 1996.
BLAST 3.0 Руководство пользователя . 1999. Лаборатория строительных систем. Урбана-Шампейн: Лаборатория строительных систем, факультет машиностроения и промышленной инженерии, Университет Иллинойса.
Чиллар, Р.Дж. 2005. «Разработка и внедрение парового контура в программе моделирования энергопотребления зданий EnergyPlus», М.С. Диссертация кафедры машиностроения и промышленной инженерии Иллинойского университета в Урбана-Шампейн.
TRNSYS 16 Руководство пользователя . 2004. Программа моделирования переходных систем. Лаборатория солнечной энергии, Мэдисон. Университет Висконсин-Мэдисон.
El-Wakil, MM 1984.
