Клапан регулирующий трехходовой TRV-3 Ду100 Ру16 с электроприводом TSL-2200-40-1-230-IP67 в г. Москва
0 товаров (0 шт) 0 ₽
Корзина
Сумма 0 ₽ с НДС
В корзину Оформить заказ
Свернуть
Модификация
Выберите модификацию электропривод КАТРАБЕЛ 220В электропривод КАТРАБЕЛ 24В электропривод Теплосила с функцией реверса
О товаре
Производитель: Теплосила, Беларусь
Диаметр: Ду100
Артикул: D230-02647
Тип присоединения: фланцевый
Материал корпуса: чугун
Применение: водоснабжение, отопительные установки, теплоснабжение
Давление номинальное: 16 бар
Максимальная температура: 150 ℃
Тип регулятора: регулирующий клапан
Среда: вода, водно-гликолевые растворы
Все характеристики
Низкая цена
224 394 на 12.02.2023 ₽ $ €
мало (требует уточнения)
Доставка в г.
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Все размеры:
Ду15 59 893₽Ду20 64 685₽Ду25 65 486₽Ду32 65 869₽Ду40 84 527₽Ду50 94 471₽Ду65 159 370₽Ду80 189 318₽Ду100 224 394₽
Для монтажа
шт. необходимо
x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) – 13 ₽
x Прокладка ПОН-Б Ду100 Ру10-16 плоская ГОСТ 15180-86 – 17 ₽
x Болт стальной М16х80 ГОСТ 7798-70 – 43 ₽
x Фланец ст. плоский Промдеталь Ду100 Ру16 тип 01 ряд 1 исп.В ГОСТ 33259-2015 – 1 019 ₽
Итого за комплект
2 969 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Паспорта и сертификаты
Декларация о соответствии клапанов регулирующих TRV Теплосила
Руководство по эксплуатации электропривода TSL
Руководство по эксплуатации TRV-3 Теплосила
График сравнения цен аналогичных клапанов регулирующих*.
При клике на точку графика получите развернутую информацию.
*Клапаны регулирующие по следующим параметрам: тип регулятора – регулирующий клапан, тип присоединения – фланцевый, Ду100, Ру16, строительная длина – 350 мм, тип регулирующего клапана – трехходовой, класс материала корпуса – чугун, уплотнение – EPDM
Регуляторы по выборке: тип регулятора – регулирующий клапан, тип присоединения – фланцевый, Ду100, Ру16, строительная длина – 350 мм, тип регулирующего клапана – трехходовой, класс материала корпуса – чугун, уплотнение – epdm
184 871 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
186 484 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
224 394 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
238 291 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
306 890 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
306 890 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
ДОСТАВКА
СанТехРесурс
У НАС СНОВА НОВИНОЧКИ!
08.
08.2019
Новая мини-котельная уже в продаже!
06.06.2019
Все новости
Лучшая цена Хиты продаж Новинки
Труба гибкая к сифону “Элит” 9…
45 Р
В корзину
93863
Труба гибкая к сифону “Элит” 900 мм
./images/cache/no_image-38×38.jpg
93863
45.00
1
по запросу
В корзину
126052
Душевая кабина Коралл 120*80 B прав., 1/4 круга, сред.подд, Белый,Мозаика, ДН4 (7 мест) Triton АКЦИЯ
./images/cache/data/product/00000126052-38×38.jpg
126052
1
Смеситель д/умывальника Onix …
629 Р
В корзину
115603
Смеситель д/умывальника Onix A1106, на шпильке
.
/images/cache/data/product/00000115603-38×38.jpg115603
629.00
1
Кран шаровой ” BUGATTI” вн./на…
1 929 Р
В корзину
118706
Кран шаровой ” BUGATTI” вн./нар. ДУ-50
./images/cache/no_image-38×38.jpg
118706
1929.00
1
Кран шаровой ” BUGATTI” вн./вн…
304 Р
В корзину
1223
Кран шаровой ” BUGATTI” вн./вн. ДУ-15
./images/cache/data/product/00000001223-38×38.jpg
1223
304.00
1
Радиатор биметалл. S19 BM 500/…
540 Р
В корзину
120345
Радиатор биметалл. S19 BM 500/78 120Вт Benarmo
./images/cache/no_image-38×38.jpg
120345
540.00
1
Клапан предохранительный Flamc.
..1 300 Р
В корзину
101929
Клапан предохранительный Flamco FlopressAG+Mano 1/2″NF 3 бар 1/2″х1/2″ с маном.
./images/cache/data/product/00000101929-38×38.jpg
101929
1300.00
1
Кран шаровой ” BUGATTI” с амер…
1 582 Р
В корзину
4268
Кран шаровой ” BUGATTI” с американкой ДУ-32
./images/cache/data/product/00000004268-38×38.jpg
4268
1582.00
1
Кран шаровой ” BUGATTI” вн./на…
467 Р
В корзину
1230
Кран шаровой ” BUGATTI” вн./нар. ДУ-20
./images/cache/data/product/00000001230-38×38.jpg
1230
467.00
1
Шланг душевой метал. рус/рус 1…
93 Р
В корзину
93606
Шланг душевой метал.
рус/рус 1,5м./images/cache/data/product/00000093606-38×38.jpg
93606
93.00
1
Смеситель д/умывальника Iddis …
2 349 Р
В корзину
6134
Смеситель д/умывальника Iddis Classic 19001E1
./images/cache/data/product/00000006134-38×38.jpg
6134
2349.00
1
Гибкая труба WIRQUIN 1 1/2 *4…
32 Р
В корзину
974
Гибкая труба WIRQUIN 1 1/2 *40/50 800мм (GT 1045)
./images/cache/data/product/00000000974-38×38.jpg
974
32.00
1
Насос скважинный центробежный …
20 305 Р
В корзину
113505
Насос скважинный центробежный PUMPMAN 4SM2-21F d100 1,5кВт H=126мQ=3,6м3 корп.
и колеса нерж каб.40м./images/cache/data/product/00000113505-38×38.jpg
113505
20305.00
1
Котел “Куппер” ОК 20
33 110 Р
В корзину
97215
Котел “Куппер” ОК 20
./images/cache/data/product/00000097215-38×38.jpg
97215
33110.00
1
Водонагреватель эмал. бак Aris…
8 370 Р
В корзину
99742
Водонагреватель эмал. бак Ariston ABS ANDRIS LUX 10 OR, 1,2кВт, ниж. подкл
./images/cache/data/product/00000099742-38×38.jpg
99742
8370.00
1
Кран шаровой ” BUGATTI” вн./вн…
403 Р
В корзину
1224
Кран шаровой ” BUGATTI” вн./вн. ДУ-20
./images/cache/data/product/00000001224-38×38.
jpg1224
403.00
1
Котел “Куппер” ПРО 42 (955х56…
36 150 Р
В корзину
105607
Котел “Куппер” ПРО 42 (955х560х820)
./images/cache/data/product/00000105607-38×38.jpg
105607
36150.00
1
Водонагреватель проточный ATMO…
6 640 Р
В корзину
116489
Водонагреватель проточный ATMOR BLUE WAVE 302, 5 кВт регул. мощн. и темп. (душ+стойка)
./images/cache/data/product/00000116489-38×38.jpg
116489
6640.00
1
Водонагреватель эмал. бак Aris…
9 530 Р
В корзину
99743
Водонагреватель эмал. бак Ariston ABS ANDRIS LUX 15 UR, 1,2кВт, верх. подкл.
./images/cache/data/product/00000099743-38×38.
jpg99743
9530.00
1
Кран шаровой ” BUGATTI” с амер…
422 Р
В корзину
1231
Кран шаровой ” BUGATTI” с американкой ДУ-15
./images/cache/data/product/00000001231-38×38.jpg
1231
422.00
1
Радиатор алюминиевый S19 AL 50…
495 Р
В корзину
120346
Радиатор алюминиевый S19 AL 500/78 Qну=123Вт Benarmo
./images/cache/no_image-38×38.jpg
120346
495.00
1
Душевая кабина Стандарт 100*10…
по запросу
В корзину
126048
Душевая кабина Стандарт 100*100B 1/4 круга,сред.подд,Аква,Мозаика,Белый,ДН4 (7мест+сифонD50мм)Triton АКЦИЯ
./images/cache/data/product/00000126048-38×38.
jpg126048
1
Кран шаровой ” BUGATTI” вн./на…
1 517 Р
В корзину
4267
Кран шаровой ” BUGATTI” вн./нар. ДУ-40
./images/cache/data/product/00000004267-38×38.jpg
4267
1517.00
1
Котел “Куппер” ОК 9 (645х415х…
по запросу
В корзину
99934
Котел “Куппер” ОК 9 (645х415х556)
./images/cache/data/product/00000099934-38×38.jpg
99934
1
Кран шаровой ” BUGATTI” вн./на…
1 382 Р
В корзину
117174
Кран шаровой ” BUGATTI” вн./нар. ДУ-40 900 арт. NEW JERSEY
./images/cache/no_image-38×38.jpg
117174
1382.00
1
Гофропровод ОРИО Ас- 1350мм 11.
..38 Р
В корзину
2086
Гофропровод ОРИО Ас- 1350мм 11/4*40/50
./images/cache/data/product/00000002086-38×38.jpg
2086
38.00
1
Кран шаровой ” BUGATTI” вн./на…
1 089 Р
В корзину
4266
Кран шаровой ” BUGATTI” вн./нар. ДУ-32
./images/cache/data/product/00000004266-38×38.jpg
4266
1089.00
1
Душевая кабина Коралл 120*80 B…
по запросу
В корзину
126050
Душевая кабина Коралл 120*80 B лев., 1/4 круга, сред.подд, Белый,Мозаика, ДН4 (7 мест) Triton АКЦИЯ
./images/cache/data/product/00000126050-38×38.jpg
126050
1
/images/cache/data/product/00000115603-38×38.jpg
..
рус/рус 1,5м
и колеса нерж каб.40м
jpg
jpg
jpg
..3-ходовые регулирующие клапаны или независимые от давления клапаны?

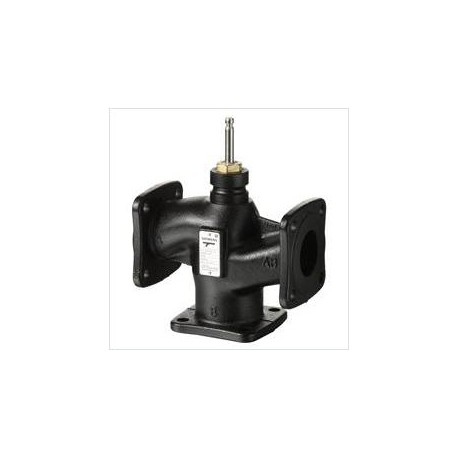

Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе.
В модулирующем или 3-точечном плавающем применении клапан также может смешивать воду из двух разных труб в одну или отводить воду из одной трубы в две разные трубы. Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется отопление или охлаждение. Если зона не нуждается в обогреве или охлаждении, поток направляется через байпасную линию в обратный трубопровод. Это означает, что расход останется прежним, если вы используете 3-ходовые клапаны в системе. Для сравнения, двухходовой клапан может перекрыть поток воды в змеевик, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет меняться, если вы используете 2-ходовые клапаны в системе.
Исторически сложилось так, что 3-ходовые клапаны использовались в насосных системах с постоянным расходом для поддержания одного и того же расхода в любое время, независимо от того, требуется обогрев/охлаждение или нет.
Большинство современных систем используют двухходовые клапаны для систем с регулируемой скоростью, потому что скорость потока может колебаться, когда клапаны открываются и закрываются. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и работа насоса замедляется (снижается подача), что позволяет экономить энергию.
Большинство экспертов сходятся во мнении, что насосные системы с переменным расходом предпочтительнее, потому что они могут значительно сэкономить владельцам зданий затраты на энергию насосов. Некоторые переключили свою систему с постоянной скоростью на переменную скорость, но они не получают экономии энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переливом и недоливом. С 3-ходовыми клапанами в системе с регулируемой скоростью никогда не происходит экономии энергии, потому что 3-ходовые клапаны поддерживают постоянный расход независимо от изменений нагрузки, а насос никогда не может снизить скорость.
При установке простых 2-ходовых клапанов во время запуска могут возникать условия перелива и недостаточного расхода, а также когда клапаны имеют слишком большой размер, что также приводит к нерациональному расходу энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется. Контур имеет именно тот поток, который необходим при запуске, при расчетной нагрузке и при пониженной нагрузке. Поток изменяется только тогда, когда система управления требует изменений.
Никакой другой регулирующий клапан не может обеспечивать точный расход независимо от изменений давления. И если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокое значение ΔT на змеевике. Этот уменьшенный расход означает, что насос может снизить скорость и сэкономить энергию.
Возникают проблемы, когда все 2-ходовые клапаны перекрыты в системе с регулируемой скоростью:
- Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
- Температура кондиционированной воды в коллекторах и выносных стояках со временем станет температурой окружающей среды. Это означает, что, когда помещение в конечном итоге потребует нагрева/охлаждения, произойдет задержка, поскольку только что нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт пользователя и вызвать жалобы.
Таким образом, при переходе от 3-ходовой системы к 2-ходовой рекомендуется оставить самый удаленный 3-ходовой клапан на месте на каждом стояке, чтобы вода для охлаждения/нагрева могла рециркулировать, даже если все остальные клапаны закрыты. .
Другая проблема с использованием 3-ходовых клапанов в любом типе применения заключается в том, что они способствуют синдрому низкого ΔT. 3-ходовые клапаны перепускают подогретую/охлажденную подаваемую воду в обратную линию. Температуры смешиваются, и ΔT в чиллере или котле уменьшается, потому что подаваемая вода смешивается с обратной.
Как в вашей системе работает независимый от давления регулирующий клапан? PIC-V сочетает в себе диафрагму, регулирующую перепад давления, с двухходовым регулирующим клапаном для подачи определенного расхода независимо от колебаний давления в системе.
