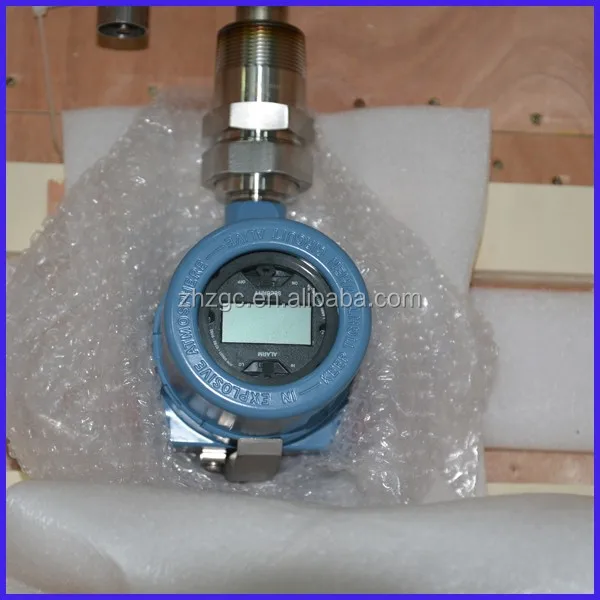

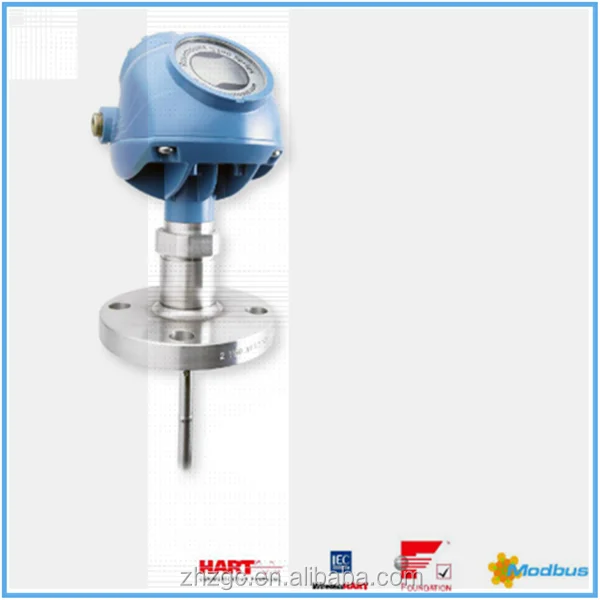

3301 rosemount: Волноводный радарный уровнемер Rosemount 3301.

Производство КИПиА, разработка и внедрение SCADA систем.

Наименование параметра

Значение

Тип уровнемера

Волноводный

Измеряемый параметр

Уровень

Диапазон измерения

0.1…23.5 м

Давление измеряемой среды

0…4 МПа

Температура измеряемой среды

-40…150 град.С

Температура окружающей среды

-40…85 град.С

Погрешность

Выходной сигнал

4…20 мА + HART

MODBUS RTU

Производитель

Emerson

Минимальная диэлектрическая проницаемость

1.4 ε

1.6 ε

1.7 ε

1.9 ε

2 ε

2.5 ε

Тип зонда

Коаксиальный

Стержневой

Одинарный

Одинарный

Двойной

Двойной

Тросовый

Одинарный

Одинарный

Двойной

Двойной

Тип антенны

Отсутствует

Материал антенны/зонда

316L

316L с покрытием PTFE

Монель

Хастеллой

Взрывозащита

Взрывонепроницаемая оболочка (d)

Искробезопасная электрическая цепь (i)

Общепромышленное исполнение

Индикация

Без индикации

ЖК индиатор

Материал корпуса

Алюминий

Нержавеющая сталь

Электрическое подключение

1/2 NPT

M20x1,5

Класс защиты от влаги и пыли

Монтажный фланец

DN100 (4 дюйма)

DN150 (6 дюймов)

DN50 (2 дюйма)

DN65 (2 1/2 дюйма)

DN80 (3 дюйма)

Монтажная резьба

1 NPT

1-1/2 NPT

2 NPT

G 1

G 1-1/2

Материал монтажных частей

316L

316L с покрытием PTFE

Монель

Хастеллой С-22

Материал уплотнений

BUNA-N

EPDM

Kalrez

Viton

Дополнительные сертификаты

Сертификат NACE MR0103

Сертификат NACE MR0175

Сертификат гидравлических испытаний

Сертификат на материалы конструкции EN10204-3. 1

Межповерочный интервал

4 года

Гарантийный срок эксплуатации

12 мес

PDF Viewer

+7 (499) 404-0824 (многоканальный) +7 (495) 229-8586 (многоканальный)     info@pea. ru     105082, Россия, Москва ул. Б. Почтовая, д.38, стр.5 Доставка в регионы России,     Оставить отзыв о компании +7 (926)  228 69 76 (моб.)   Дополнительная информация и консультации специалистов   Электрооборудование, производство и поставка Производство, поставка и монтаж электростанций, ИБП, стабилизаторов, электрощитового оборудования, насосов, установок компенсации реактивной мощности, трансформаторов, электротехнического оборудования. +7 (495) 229-85-86 [email protected]

© 2022 ООО “НПО Промэлектроавтоматика”. Основано в 1997 г.

Преобразователь уровня Rosemount серии 3300 и границы раздела сред | Датчики уровня

Перейти к основному содержанию

Instrumart закроется в 15:00 по восточному поясному времени в пятницу, 30 декабря, и будет закрыт в понедельник, 2 января, в связи с празднованием Нового года.

Волноводный радарный уровнемер и передатчик интерфейса. Учить больше.

.. Преобразователь уровня и интерфейса Rosemount серии 3300

Выберите варианты ценообразования

Посмотреть отзывы о компании Trustpilot

Изготовлено

• Rosemount

Включает

• БЕСПЛАТНО Доставка наземным транспортом (кроме некоторых моделей)
• БЕСПЛАТНО Пожизненная техническая поддержка

Наличие

Руководство пользователя Характеристики продукта

Обзор

Характеристики

• 3301 для жидкостей и некоторых твердых веществ
  3302 для жидкостей
• Рефлектометрия во временной области (TDR) Принцип измерения
• Нержавеющая сталь, монель, хастеллой или ПТФЭ с наложенным зондом из нержавеющей стали HART
• 4

  90 выход

• Рабочая температура до 752°F
• Рабочее давление до 5000 фунтов на кв. дюйм (345 бар)
• Искробезопасность или взрывобезопасность/взрывозащищенность Сертификаты взрывозащищенности

Описание

Интеллектуальный преобразователь уровня и интерфейса Rosemount серии 3300 с питанием от контура основан на технологии волноводного радара. Обеспечиваются надежные измерения жидкостей и взвесей даже в тяжелых условиях благодаря усовершенствованной обработке сигналов с цифровой дискретизацией и высокому отношению сигнал/шум.

Особенности преобразователя уровня и интерфейса Rosemount серии 3300 включают в себя простоту установки и ввода в эксплуатацию благодаря двухпроводной технологии, а также предварительно настроенный преобразователь или удобную для пользователя конфигурацию с помощью прилагаемого пакета программного обеспечения для ПК. Эксплуатация преобразователя практически безотказна, так как датчик уровня и интерфейса Rosemount серии 3300 не подвержен влиянию пыли, пара, мешающих препятствий и турбулентности. Преобразователь уровня и интерфейса Rosemount серии 3300 также подходит для небольших резервуаров или резервуаров необычной формы. При прямом измерении уровня нет необходимости в компенсации колебаний температуры, давления, плотности, диэлектрической проницаемости или проводимости. Прочная модульная конструкция имеет корпус с двумя отсеками, что позволяет снимать его, не открывая резервуар.

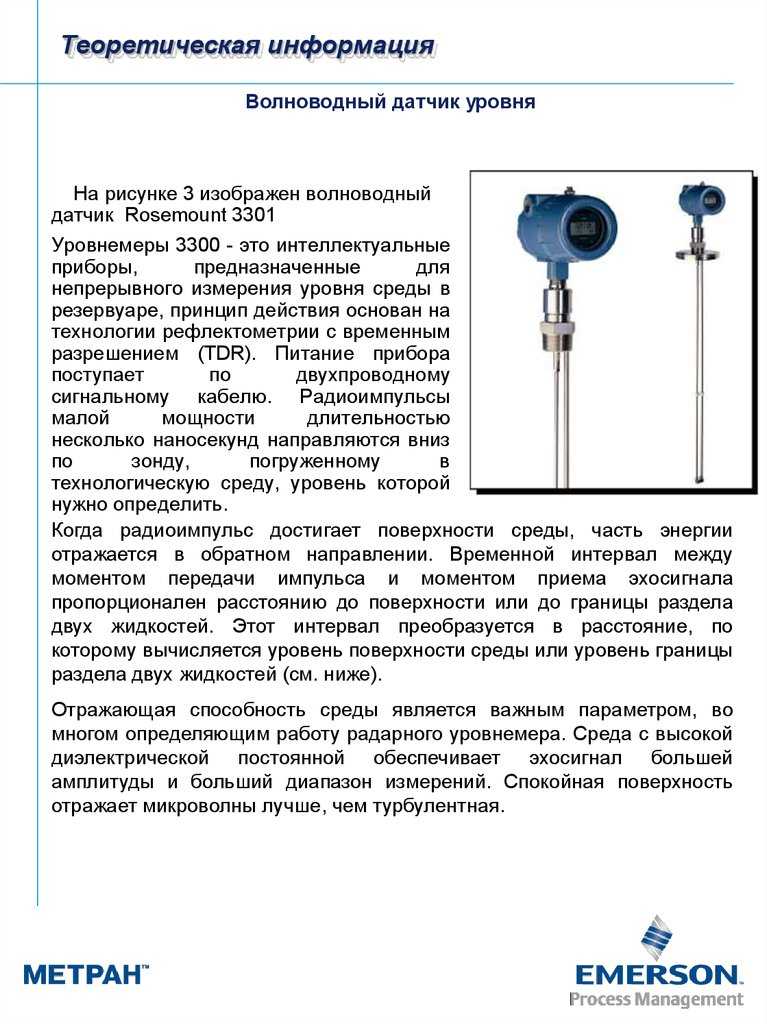

Преобразователь уровня и границы раздела сред Rosemount 3300 можно использовать для измерения уровня большинства жидкостей, полужидкостей, некоторых твердых тел и границ раздела жидкость/жидкость. Волноводный радарный уровнемер Rosemount 3301 используется для жидкостей и некоторых твердых веществ. Волноводный радарный уровнемер Rosemount 3302 Multivariable™ используется только для жидкостей.

Волноводный уровнемер Rosemount серии 3300 и интерфейсный преобразователь обеспечивают высокую надежность и производительность. На измерения практически не влияют температура, давление, парогазовые смеси, плотность, турбулентность, барботирование/кипение, переменная диэлектрическая среда и вязкость. Поскольку волны направляются вдоль зонда, эта технология отлично подходит для небольших и узких резервуаров/отверстий резервуаров.

Документы

Спецификации

• Преобразователь уровня и границы раздела сред Rosemount серии 3300, техническое описание PDF (2,5 МБ)

Руководства

• Руководство по эксплуатации преобразователя уровня Rosemount 3300 и преобразователя уровня границы раздела фаз (PDF) (9,7 МБ)

Прочее

• Форма заявки уровня Instrumart PDF (141 КБ)

Звенья

• Все возможные номера деталей

Принадлежности

Сервисные опции

$2,294,56

Начиная с 4800 долларов США

Аксессуары

Обратите внимание на эти дополнительные аксессуары.

Начиная с 1848,66 долларов США

Начиная с 1112,15 долларов США

Начиная с 1030,67 долларов США

Начиная с 2605,51 долларов США

Начиная с 6 368,43 долл. США

Начиная с 1120,51 долларов США

Нужна помощь? Позвоните инженеру по калибровке по телефону 1-800-884-4967.

Мы открыты Пн-Чт с 8:00 до 17:30. Пт с 8:00 до 17:00 по восточному времени

Шон С.
Старший инженер по применению
27 лет в Инструмарт

Бринн О. С.
Инженер по приложениям

Анджело С.
Инженер по применению
3 года в Инструмарт

Марк Д.
Инженер по применению
11 лет в Инструмарт

Майк К.
Ведущий инженер по калибровке и давлению
11 лет в Инструмарт

Джон А.
Инженер по применению
16 лет в Инструмарт

Майк С.
Старший инженер по применению
21 год в Инструмарт

Недавно просмотренные

Инструмент настройки радаров Rosemount — Программное обеспечение

Инструмент конфигурирования Rosemount позволяет легко конфигурировать и точно настраивать волновой радарный уровнемер в соответствии с самыми высокими стандартами.

Если ваше приложение сложное по своей природе, есть много простых настроек, которые заставят ваше устройство работать как шарм. Одной из важных функций является эхо-график, который даст вам точное представление о том, что происходит в вашем аквариуме. Кроме того, в инструменте настройки есть мастер, который проведет вас через основные настройки всего за несколько минут.

Средство настройки радара Rosemount™ — программное обеспечение

Спецификации

Доступные передатчики

Уровнемер Rosemount 3300, Беспроводной уровнемер Rosemount 3308

Операционная система

Windows 98, 2000, ХР, Виста, 7, 8, 8.1

Ресурсы

• Все
• Инструкции и руководства
• Загрузка программного обеспечения и драйверы

Инструкции и руководства

Дополнение к руководству: волноводные радарные преобразователи Rosemount в системах разведки и добычи – передовой опыт.
