ESBE 90C-1B-90 Контроллер 230V 15NM 90
Артикул: 12601600
Оставьте первый отзыв о продукте
ЕвроРоссийский рубль
Краткое описание
Погодозависимый контроллер 90С
- Описание
| Характеристики | ||||||||||||||
| ||||||||||||||
| Описание ESBE серии 90C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Контроллер серии 90С-1B — это комплектное, погодозависимое автоматическое устройство управления. Выпускается для удовлетворения требований клиентов и применения в широком диапазоне систем, поставляется в различных исполнениях. Серия 90C выпускается в двух различных исполнениях. Для удобства использования, все версии оснащены полными графическими дисплеями и питающим кабелем длиной 1,5 метра для постоянной установки. В таблицах ниже приведены различные системы, для который 90С подходит в качестве устройства управления. Возможность управления до 6 различных источников входных данных и 3 возможностей управления выходами и смесительным клапаном, делает серию 90С универсальным контроллером способным управлять несколькими тепловыми контурами и компонентами систем с высокой точностью. Система 90С настроена для управления системой отопления обычных домашних хозяйств, но имеет много легко настраиваемых вариантов для дальнейшей, более тонкой регулировки. Это дополнительно повышает уровень комфорта. • = входят, ø= опция
• = входят, ø= опция |
Привод трехходового клапана, ESBE 90C-1В 120 сек, электропривод esbe, 12601600, сервопривод esbe
Привод трехходового клапана ESBE 90C-1В погодозависимый, электропитание 230 Вольт, время поворота на 90 градусов 120 секунд, крутящий момент 15 Нм, без датчиков, арт.12601600.
Контроллер ESBE 90C-1В (производство компании ESBEЯ, Швеция) с возможностью управления до 5 различных источников входных данных и 1 возможностью управления выходом и управления клапаном. Погодозависимая автоматика интегрированного контроллера эффективно упрощает эксплуатацию и функцию управления вашей отопительной системой.
Для каждого шага в процессе ввода для соответствующих функций и объяснений заданы индивидуальные вводные кнопки.
Меню контроллера содержит заглавные слова для измерения величин и установок, а также тексты или понятные структурные графики. Важные характеристики серии 90C:– изображение графиков и текстов в подсвеченном дисплее
– простой просмотр величин актуальных измерений – статистические данные и мониторинг системы при помощи статистических графиков и т.п.
– расширенное меню установок с объяснениями
– для предотвращения нежелательных изменений может быть активирована блокировка меню
– сброс на предварительно установленные величины или заводские установки
– Полная автоматическая калибровка позиций клапанов не менее одного раза в день а также после отключения питания
– Диапазон работы смесительного клапана можно менять (90º/180º или 270º)
Технические характеристики
Базовое устройство: __________________ Контроллер привода с пластмассовым корпусом,
______________________________ предварительно установленный для поставки и датчики
Размеры (ВхШхГ): _______________________________________ примерно.
95x135x85 ммДисплей:________________________________ полный графический дисплей 128×64 точек
Световой излучающий диод: ___________________________ полихромный / многоцветный
Действие: _______________________________________________________вводные кнопки
Электропитание: _______________________________ 230 ±10 % В перем. тока, 50/60 Гц
Потребление энергии:____________________________________________ примерно 5,0 ВА
Общая коммутационная способность реле 1-3 ______________________________________
________________________ 2(0.8)A 250 В перем тока (циркуляционный насос 185 Вт)
Степень защиты: ________________________________________IP 54 как на DIN 40050 CE
Класс защиты: ________________________________________________________________ II
Окружающая температура: _______________________________________ 0 ° до 40 °C макс.
Влажность окружающей атмосферы: ________________________ макс. 85 % RH при 25 °C
Привод:_____________________________________________ Время действия 120 сек/90°
Момент силы:____________________________________________________________ 15 Нм
Диапазон работы смесительного клапана: ________________________ 90 / 180 или 270º
Масса: 0,9 к
Питание обеспечивается адаптером 230 В переменного тока (поставляется с трансформатором, кабелем и штепселем).
В комплект поставки входит датчик подающего трубопровода с кабелем 1,5 м.Установочные размеры

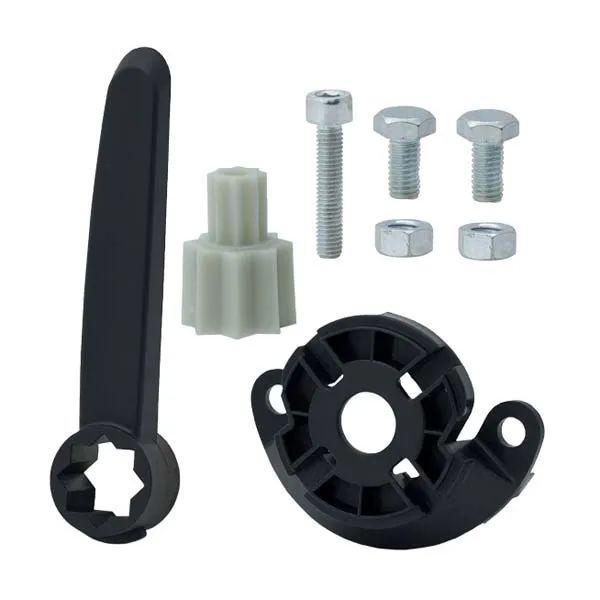

Серия 90C оснащена комплектами для упрощения монтажа на всех ротационных смесительных клапанах ESBE. Необходимые переходники для облегчения монтажа на ротационный смесительный клапан ESBE, поставляются с каждым приводом.
Примеры установки
Контроллер не заменяет никаких устройств безопасности. В случае необходимости, должно быть установлено дополнительное оборудование от замерзания, ожогов и высокого давления.
Обратившись в наш магазин, «Тепла хата биз.юа» Вы получите действительно качественный, оригинальный материал, профессиональную консультацию и доставку по городу курьером или по всей Украине транспортной компанией.
Звоните – спрашивайте, уточняйте цены.| Basic | |
| Страна производитель | |
| Характеристики | |
| Напряжение/частота электросети, В/Гц | 220 / 50 |
Ваше имя:
Ваш отзыв
Внимание: HTML не переведен!
Рейтинг Плохо Хорошо
ЭСБЕ | 90С
Циркуляционный насос, подключенный к контроллеру 90С, не работает.
Что может быть не так? Причин, по которым не работает насос, может быть несколько:
– Наружная температура выше установленной летней температуры (летний режим = отопительный контур отключен), изменение в меню 5.1-5.2
– Контроллер выполняет цикл калибровки
– Контроллер установлен в «Режим выключения» и отопительный контур выключен, изменить в меню 4.1
– Насос неправильно подключен электроникой, см. электронную схему в инструкции по эксплуатации
– Проверить, что циркуляционный насос подключен к правильное реле в соответствии с конкретным приложением.
– Насос неисправен, релейный выход контроллера можно проверить вручную в меню 4.2
– Для 90C-1 с зеленым дисплеем проверьте, активирована ли функция в меню 7.7
– Для 90C-1 с белым дисплеем проверьте, активирована ли функция Циркуляция насоса в меню 15.7.1
Контроллер 90C работает постоянно, но не показывает функции регулятора.
Причина этой проблемы, вероятно, в том, что контроллер и клапан неправильно собраны вместе:
– Убедитесь, что клапан закрыт, затем контроллер закрыт, вручную переведите контроллер в закрытое положение в меню 4.2 и проверьте, закрыт ли клапан .
– Проверить правильность рабочего направления контроллера, меню 15.5.4
Красный индикатор 90C мигает на передней крышке.
Доступна дополнительная информация, прочтите информацию, нажав кнопку справа на контроллере.
В левом верхнем углу дисплея контроллера написано “ОШИБКА” 90С, что это значит?
Калибровка не была успешно завершена, запустите новую калибровку в меню 15.5.8.
В упаковке 90С нет руководства, где его можно найти?
Все контроллеры 90C поставляются с руководством по вводу в эксплуатацию с самой важной информацией.
Полную инструкцию для пользователя можно загрузить в папке “Область загрузки” на странице продукта для 90C.
Есть ли дополнительная инструкция по установке контроллера 90С?
Инструкция по установке, содержащаяся на упаковке контроллера 90C, сокращена до краткого руководства из-за проблем с упаковкой. Полное руководство по установке можно найти на нашем веб-сайте в разделе продукта 90C в разделе загрузки.
Температура от датчиков не отображается на дисплее 90C.
Убедитесь, что датчики подключены правильно в соответствии со схемами внутри крышки соединительной коробки.
Как вручную изменить положение клапана в 90C?
В меню 4.2 есть возможность вручную изменить положение клапана.
Можно ли проверить другое реле вручную в 90C?
В меню 4.2 есть возможность запускать и останавливать реле вручную.
Как изменяется направление открывания на 90C?
В меню 15.5.4 можно изменить направление открывания.
В доме слишком жарко/холодно, и к 90C подключен комнатный блок.
Причин, по которым в доме слишком жарко/холодно, может быть несколько:
– Проверить правильность температуры переключения между летним и зимним режимом (летний режим = отопительный контур выключен), меню 5.1-5.2
– Проверьте, находится ли контроллер в «автоматическом режиме», чтобы использовать настройки дня и ночи, меню 4.1
– Проверьте настройки минимальной и максимальной температуры подачи, меню 14.2-14.4
– Проверьте настройки влияния комнатного блока, меню 15.6.1
— Проверка эталонной комнатной температуры, меню 15.6.2-15.6.3
Можно ли устанавливать контроллер серии 90C на клапаны серий VRG/VRB и VRH?
Да, это возможно.
Необходимый комплект адаптера VRG804 входит в комплект поставки контроллера 90С. Комплект адаптера VRG804 также можно заказать отдельно в качестве запасной части; артикул 16053700.
Как правильно установить бывший в употреблении контроллер 90C на смесительный клапан?
1. Контроллер: перейдите в меню 4.2, установите положение открытия 50 % (невозможно установить 50 % в режиме калибровки)
3. Контроллер: установите контроллер на клапан (убедитесь, что нет ручки и что клапан может вращаться на 360° без помех)
4. Контроллер: Оставьте меню 4.2 в ручном режиме.
Почему 90C нельзя использовать с клапанами ESBE серий 4F, серий T и H?
Эта серия клапанов имеет механические упоры внутри клапана, но во время калибровки контроллер 90C может выйти за пределы рабочего угла, и эта комбинация разрушит редуктор контроллера.
Другое реле не работает в соответствии с настройками в 90С.
Попробуйте найти приложение, которое больше всего похоже на 18 стандартных приложений для контроллера 90C. Убедитесь, что настройки, сделанные в 90C, соответствуют рекомендуемым настройкам для этого конкретного приложения в инструкции пользователя.
