Как правильно выбрать АГВ для отопления: технические характеристики и особенности работы аппаратов

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Отопление АГВ: что это такое и как работает

За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям. Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.

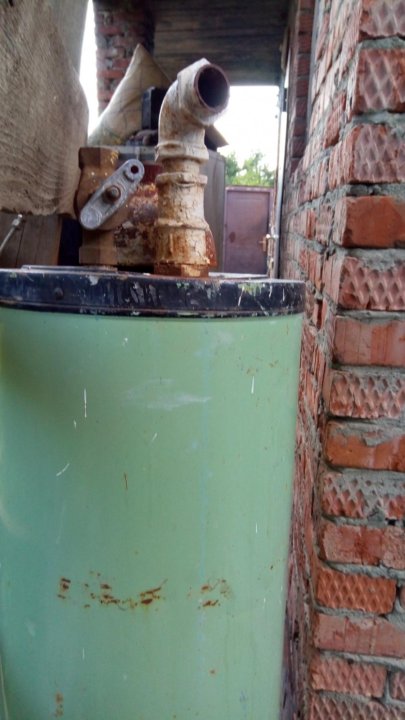

Внешний вид первых моделей АГВ не отличался эстетичностью, зато они отлично справлялись с функцией отопления небольших домов

Принцип работы АГВ-отопления

Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.

Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.

Автоматика и безопасность

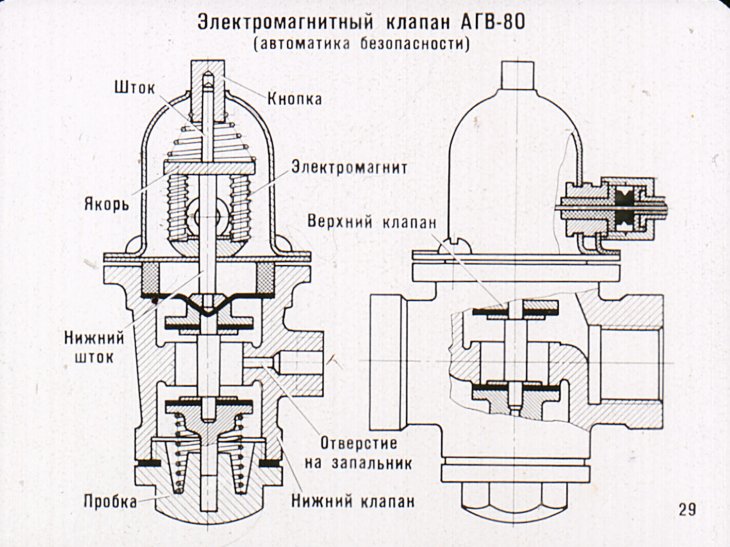

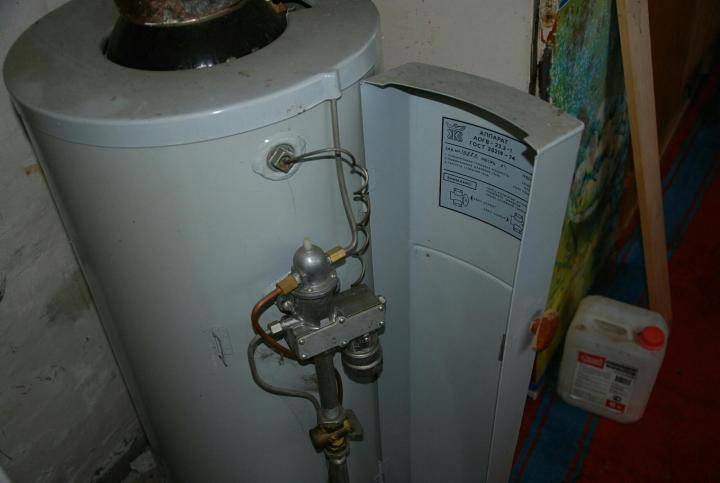

АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход. В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.

Схема конструкции АГВ

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

• АГВ-50 – 5 киловатт;
• АГВ-80 – 5.2 киловатт;
• АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

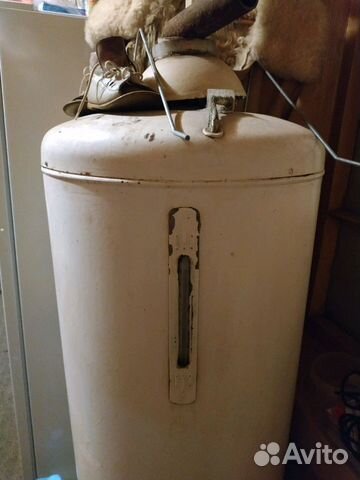

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

АГВ-отопление в квартире

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Видео: отопление дома АГВ

Понравилась статья? Поделитесь с друзьями:

Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели — Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке.

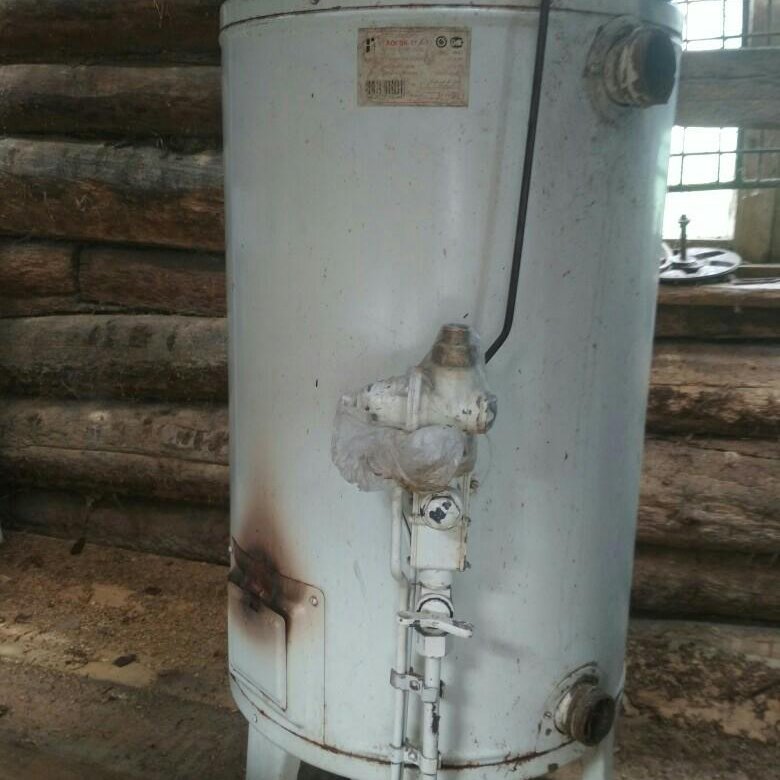

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт — 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм — 120

Время нагрева воды до 90 градусов, мин. — 60-70

Диапазон температур нагрева, градус С — 10-90

Отапливаемая площадь, кв. м — 85-100

Рис.1. Газовый котел АГВ-120

1,3 — патрубки подвода холодной и отвода горячей воды; 2 — отражатель; 4 — тягопрерыватель; 5 — резервуар; 6 — кожух; 7 — терморегулятор; 8 — термопара; 9 — запальник; 10 — основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

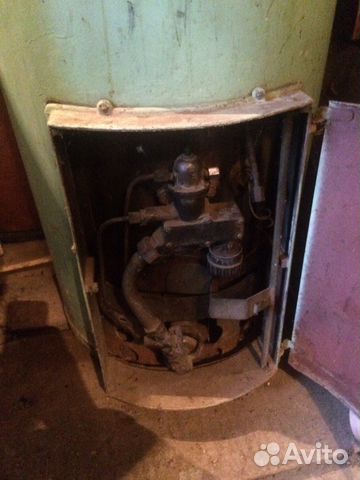

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

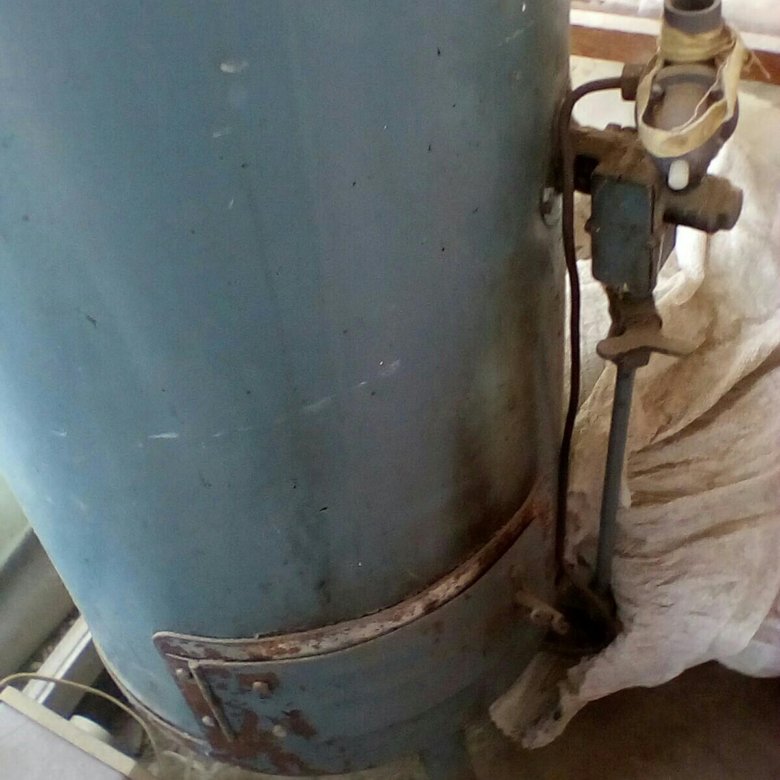

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении — вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы АГВ-120 с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка газового котла АВГ-120. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

— Окисление припоя в местах контакта магнитного клапана с термопарой — Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

— Загрязнение полюсов сердечника и плоскостей якоря — Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

— Термопара не вырабатывает ЭДС: сгорел конец термопары — Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

— Засорено отверстие запальника — Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

— В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 — 1500С — Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла АГВ-120 вода не достигает нужной температуры

— Нарушена настройка терморегулятора — Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

— Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания — Отремонтировать дымоход в соответствии с требованиями для дымоходов.

— Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси — Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

— Неполное сгорание газовой смеси, недостаточное количество первичного воздуха — Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

— Большое поступление воздуха в горелку через смеситель — Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

— Малое поступление первичного воздуха в смеситель через отверстия воздушника — Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

— Клапан и седло клапана терморегулятора загрязнены — Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

АГВ отопление

Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.

Конструкция АГВ

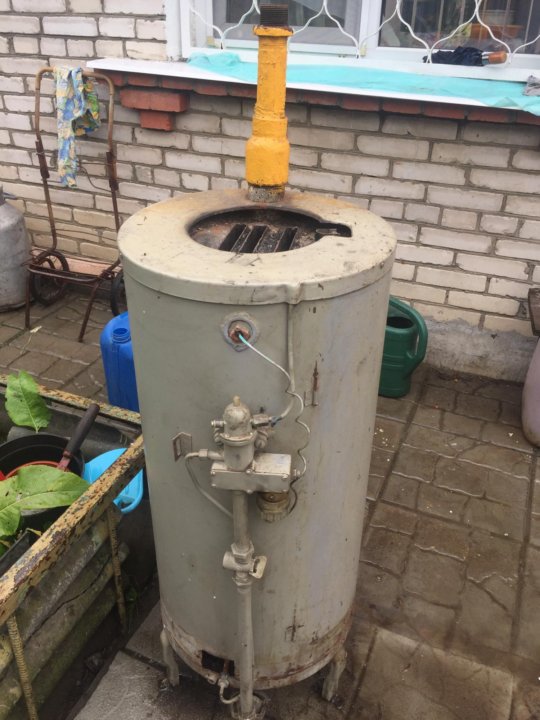

Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

• пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
• происходит отрыв пламени или самопроизвольное затухание горелки;
• упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

• простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
• надежность;
• компактность;
• энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Советы по монтажу АГВ

Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор. Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:

• необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
• диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
• поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
• проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.

Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг. При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.

Заключение

Источники: http://teploguru.ru/sistemy/agv-dlya-otopleniya.html, http://stzm.ru/kotel_agv_120.html, http://cotlix.com/agv-otoplenie
