Аксиальный и радиальный манометр отличие: «Отличие осевого и радиального манометра»

«Отличие радиального от аксиального манометра»

Знание ответа на вопрос, чем отличается радиальный манометр от аксиального, необходимо студенту, слесарю КИПа, инженеру-проектировщику трубопроводных сетей.

При подборе КИПиА следует принимать во внимание:

  1. Назначение прибора.
  2. Диапазон измеряемых давлений.
  3. Тип подключения.
  4. Форм-фактор.
  5. Точность измерения.
  6. Срок службы.

Операторы котельных, насосных и прочих пунктов управления транспортировкой жидкостей и газов по трубам должны ориентироваться в отличиях между радиальными и аксиальными манометрами.

Первые в истории

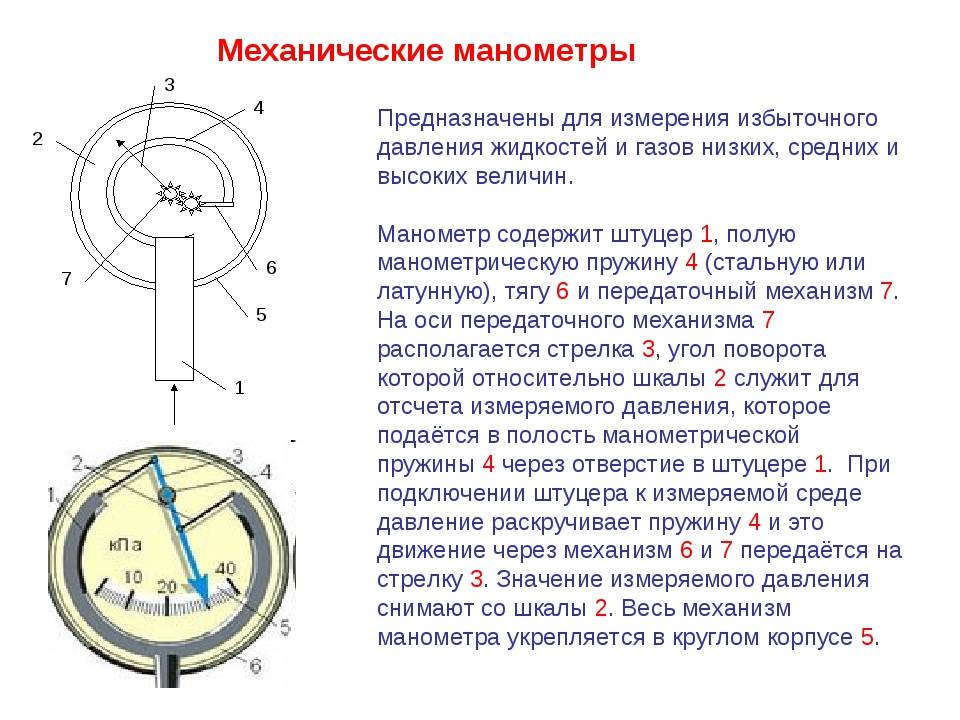

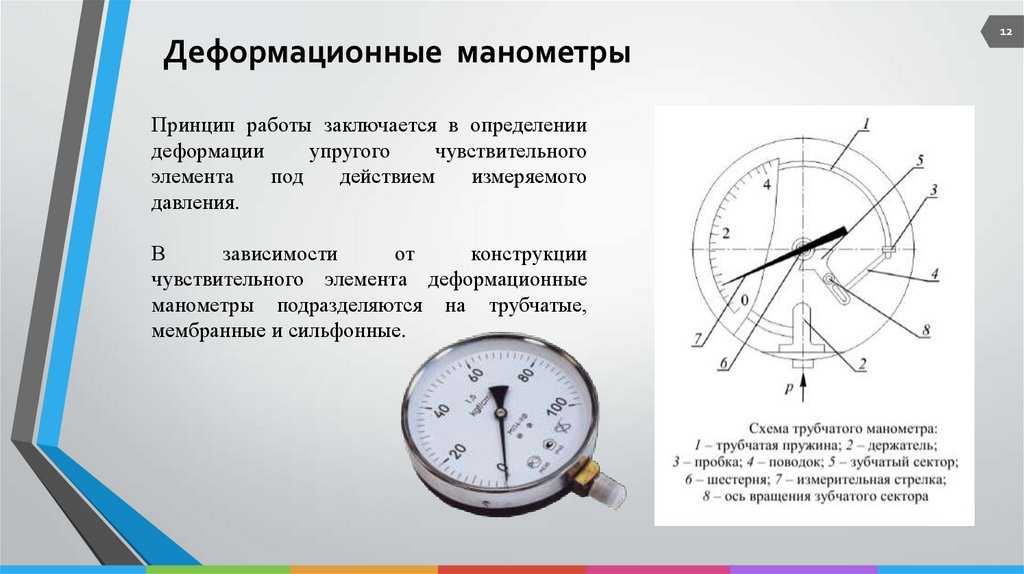

Трубчатая пружина, упруго реагирующая на изменение баланса внутреннего и внешнего давления, появилась на свет в середине ХIХ века. Французский часовщик Эжен Бурдон сообразил, что распрямление трубки, изогнутой подобно вопросительному знаку и запаянной с одного конца, может стать индикатором давления среды, сосредоточенной внутри устройства.

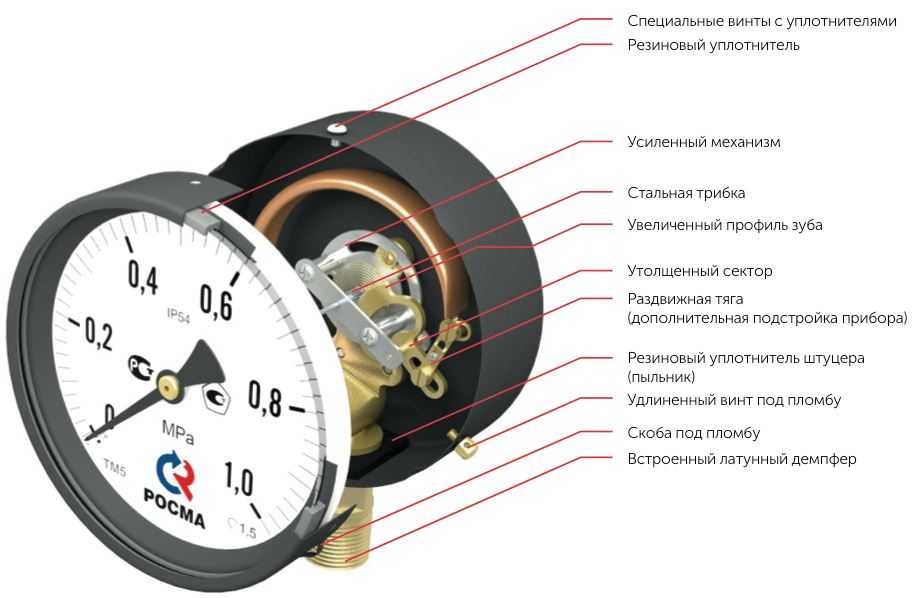

Дальнейшее усовершенствование изобретения привело к появлению передаточного механизма, соединяющего подвижный конец трубки со стрелкой. Использование неравноплечих рычагов в строении мерительного устройства позволило добиться относительно высокой точности измерения. Даже минимальное распрямление и сжатие трубчатой пружины приводило к заметному движению стрелки, для которой градуировался круговой циферблат.

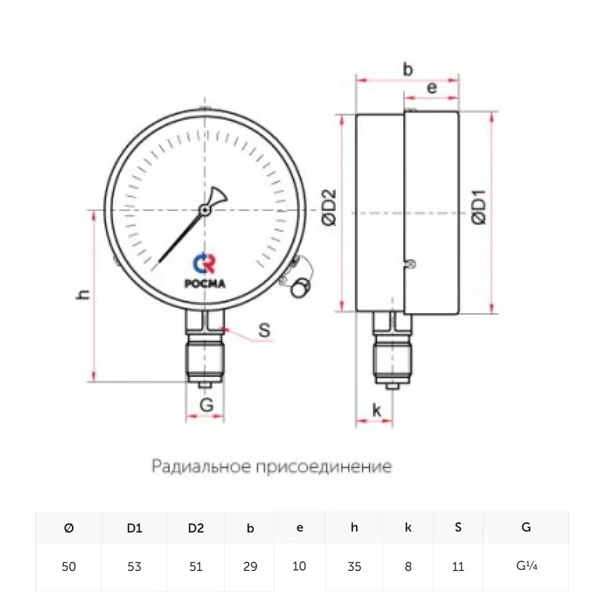

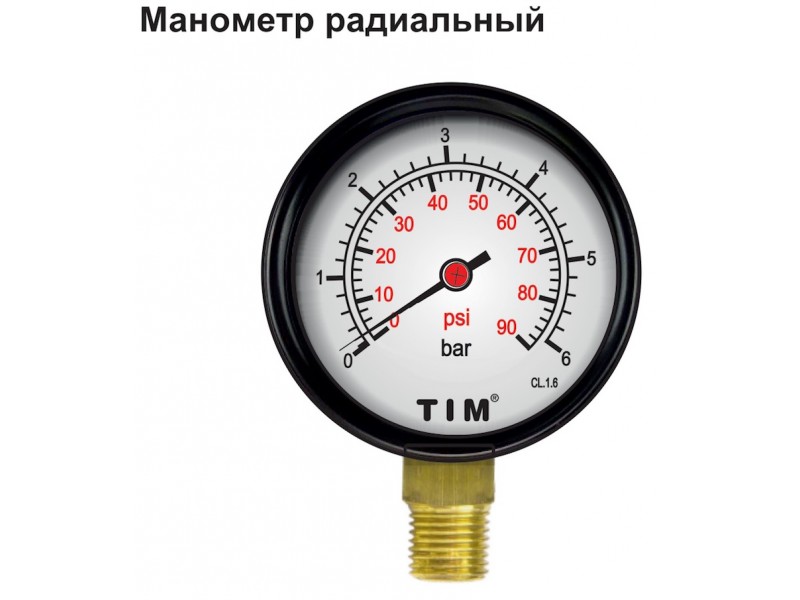

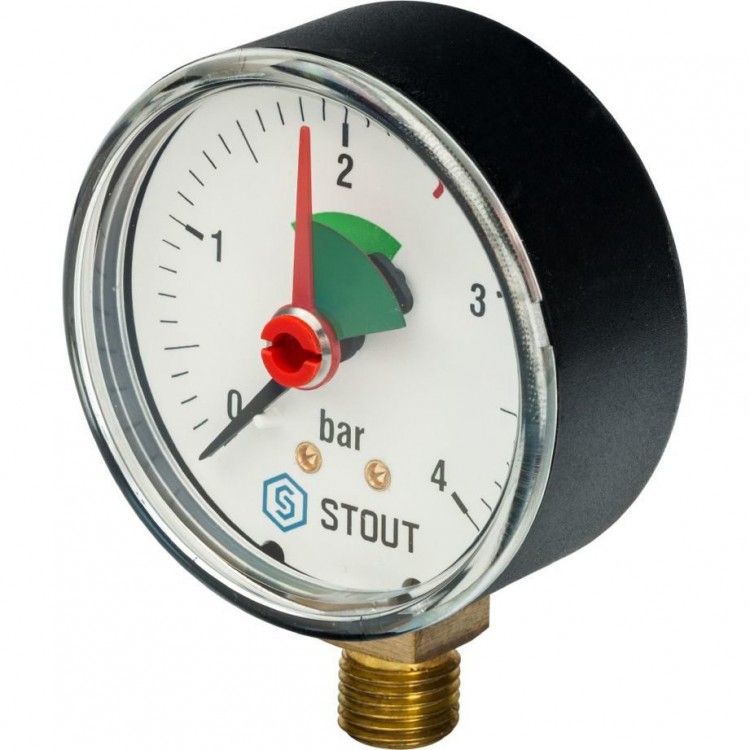

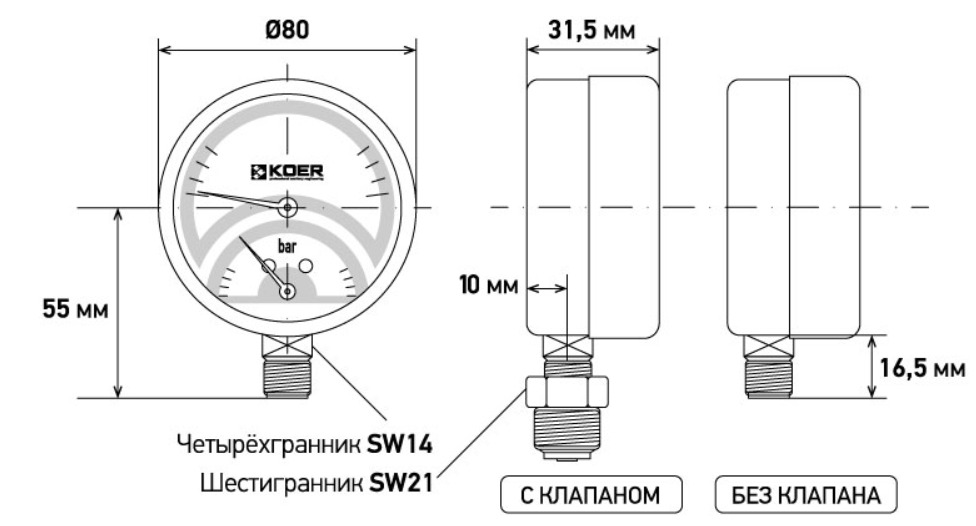

К измеряемой среде трубка Бурдона присоединялась при помощи прямого отводка, который впоследствии стал соединительным штуцером. Циферблат же располагался параллельно плоскости трубчатой пружины. Таким образом, штуцер представляет собой мысленное продолжение радиуса круглой манометрической шкалы.

Термин устоялся и закрепился. Развитие техники потребовало внесения изменений в конструкцию измерителя давления. Но отличия манометра радиального и аксиального не стали значительными…

Соосные устройства

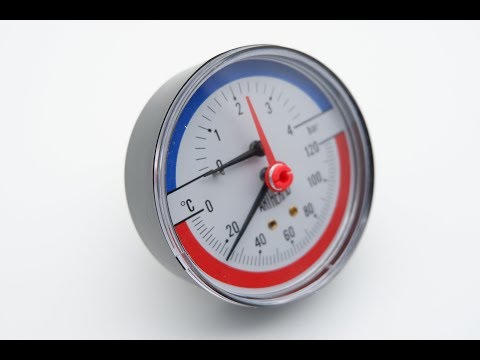

В устройстве осевого типа штуцер подключения расположен вдоль оси вращения стрелки. К уплощённой трубчатой пружине штуцер, выходящий из плоского донца приборного корпуса, подключён при помощи массивной соединительной арматуры.

Формы и материалы конструкции подобраны так, чтобы измеряемое давление воздействовало только на пружину, а остальные детали мерительного устройства оставались геометрически неизменными.

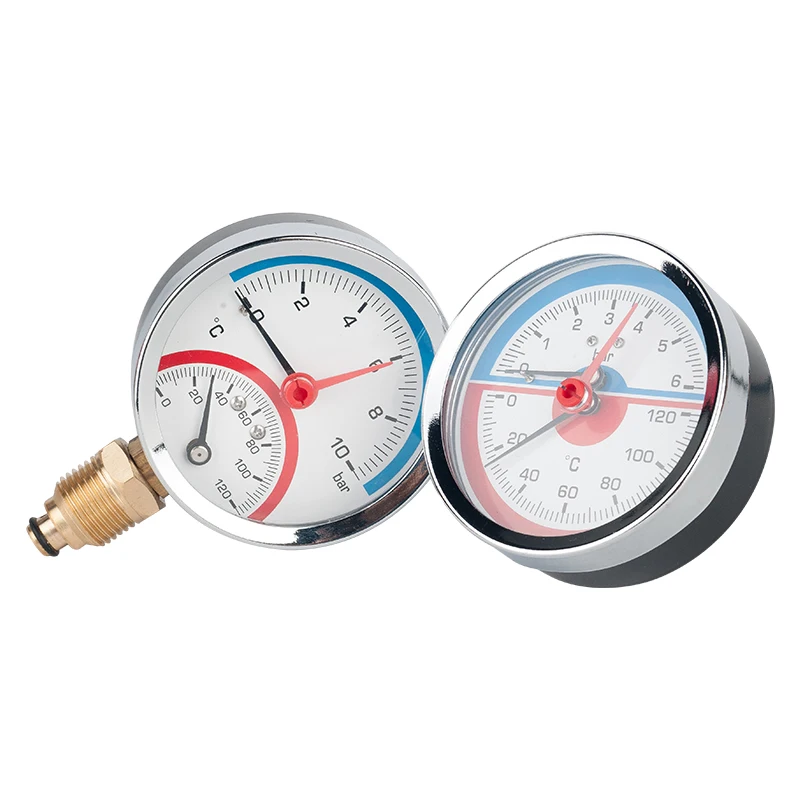

И хотя отличия в строении манометра радиального и аксиального заметны невооружённым глазом, разницы в их функциональности нет.

Использование аппаратуры разных типов

Зная, чем отличается радиальный манометр от аксиального, несложно представить различия в их использовании.

Краткие характеристики измерительной техники:

  • температура перекачиваемой среды – от -30°С до +450°С;
  • температура окружающей среды – от -10°С до +60°С;
  • диапазон измеряемых давлений – от 0 до 160 МПа;
  • материал корпуса – сталь;
  • срок межповерочной службы изделия – от 2 до 3 лет (в зависимости от параметров среды).

Монтаж КИПа общепринятого типа осуществляется так, чтобы плоскость циферблата располагалась в стороне от трубопровода и была правильно сориентирована по вертикальной оси. При монтаже осевого измерителя плоскость циферблата оказывается приближенной к оператору, а трубопровод остаётся на заднем плане.

Незначительная разница во внутреннем строении приборов позволяет изготовителю продавать изделия одного класса и вида, различающиеся лишь типом подключения, по одной цене. Вопрос, чем отличается радиальный манометр от аксиального в части стоимости, перед потребителем не стоит.

Покупка разнотипных приборов обходится заказчику одинаково дёшево, если речь идёт о сотрудничестве с интернет-магазином «Все Манометры.ру».

Манометры осевые и радиальные виброустойчивые

Где купить виброустойчивые манометры осевые и радиальные в Санкт-Петербурге и Москве?

В каталоге Барс-Гидравлик Групп вы найдете виброустойчивые осевые и радиальные манометры промышленной серии ТМ-320. Промышленный измерительный прибор имеет прочный, устойчивый к механическим воздействиям стальной корпус. Доступны два варианта расположения штуцерного подключения: радиальный и осевой.

Купить осевые и радиальные виброустойчивые манометры по оптовым и розничным ценам в компании Барс-Гидравлик Групп можно удобным для Вас способом:

  • Оформить заказ на нашем сайте.
  • позвонить нашим инженерам по номеру 8 (800) 551-77-01 (звонок бесплатный)
  • Позвонить одному из наших инженеров по телефону 8 (800) 551-77-01 (звонок бесплатный)
  • Отправить заявку или эл. почте: [email protected];
  • Приехать в ближайший к Вам магазин или офис компании Барс-Гидравлик Групп

Манометры осевые и радиальные поставляются полностью подготовленными к гидрозаполнению. По требованию клиента возможна поставка заполненного глицерином или силиконом изделия. Возможна поставка осевых манометров специального исполнения: со скобой ТИП1/ТИП2 и с фланцем. Радиальные манометры также доступны в специальном исполнении с фланцем.
