Теплообменники Alfa Laval паяные пластинчатые теплообменники Альфа Лаваль
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
температура: 175°C
температура: 175°C
температура: 175°CПаяные пластинчатые теплообменники Alfa Laval

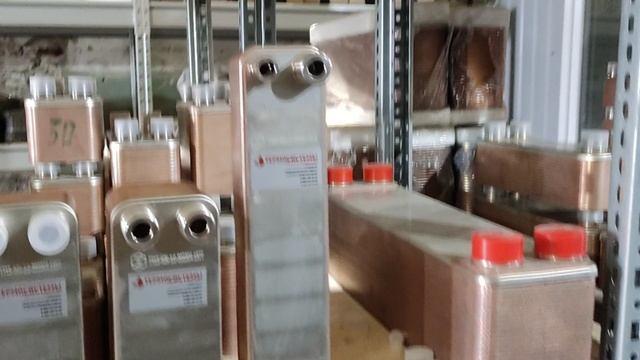

Паяный пластинчатый теплообменник состоит из тонких гофрированных пластин из нержавеющей стали, соединенных между собой вакуумной пайкой с использованием меди или никеля в качестве припоя.
Теплообменники, паянные медью, чаще всего применяются в системах теплоснабжения или кондиционирования воздуха, в то время как никелепаянные в основном предназначены для пищевой промышленности и для работы с агрессивными жидкостями.
Особенности
Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.
Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.
Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.
Технические характеристики
| Модель | СВ14 | СВ20 | СВ27 | СВ52 | СВ76 | СВ77 | СВ100 | СВ200 | СВ300 |
Макс. расход, (м3/час) |
3,6 | 8,1 | 12,7/7,5 | 12,7/7,5 | 39 | 63/34 | 70 | 102 | 140/60 |
| Макс. расчетная температура, (°C) | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 |
Макс. расчетное давление, первичный/вторичный контур (бар) |
32/32 | 16/16 | 32/32 | 32/32 | 32/32 | 25/16 | 16/16 | 25/25 | 27/16 |
| Высота, а (мм) | 208 | 324 | 310 | 526 | 618 | 618 | 491 | 742 | 990 |
| Ширина, b (мм) | 78 | 94 | 111 | 111 | 191 | 191 | 250 | 324 | 366 |
| Вертикальное межцентровое расстояние, с (мм) | 172 | 270 | 250 | 466 | 519 | 519 | 378 | 622 | 816/861 |
| Горизонтальное межцентровое расстояние, d (мм) | 42 | 46 | 50 | 50 | 92 | 92 | 138 | 205 | 213,5 |
Данные, необходимые для подбора теплообменника:
- расходы рабочих сред или тепловая нагрузка,
- температурная программа,
- рабочее давление,
- допустимый перепад давления,
- физические свойства рабочих сред, если это не вода.
Устройство и принцип работы
Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Лаваль состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. В тепловых системах наиболее часто используются аппараты, в которых пластины спаяны с помощью меди, в то время как аппараты с никелевой пайкой используются преимущественно в пищевой промышленности и в теплообменных процессах с агрессивными жидкостями.
Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.
Основное направление потоков в паяных теплообменниках — параллельное, а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны, делая установку аппарата очень удобной.
Схема
Узнать цены или
купить Alfa Laval
можно через форму запроса цены или форму заказа оборудования. Консультацию специалиста можно получить по телефону 8 (8452) 740-257.Пластинчатые теплообменники Альфа Лаваль разборные
20.07.2016
На первый взгляд, дизайн и устройство пластинчатого теплообменника Альфа Лаваль разборного типа традиционны и мало чем отличаются от аналогов, представленных на рынке промышленного холода. Но при более детальном рассмотрении преимущества продукции Альфа Лаваль неоспоримы.
Продуманность каждой детали, великолепные качество и исполнение – теплообменное оборудование Альфа Лаваль известно во всем мире.
Широкий диапазон моделей и возможность модификации стандартных конструкций позволяют использовать пластинчатый теплообменник разборного типа Alfa Laval как для коммерческих, так и для промышленных объектов с различными условиями функционирования. Так пластинчатые теплообменные аппараты Альфа Лаваль широко применяются в отопительных и холодильных системах, для горячего водоснабжения и нагрева воды в плавательных бассейнах, в системах централизованного и промышленного кондиционирования, а также для прямого охлаждения с целью утилизации тепловой энергии.
Теплообменные пластины Альфа Лаваль по уникальной технологии
Принцип действия пластинчатого теплообменника таков, что теплообмен происходит между жидкими средами, разделенными тонкой перегородкой. Чем выше турбулентность потоков, способствующая равномерному распределению жидкостей по всей поверхности пластины, тем выше теплопередача аппарата. Специалисты компании Альфа Лаваль используют в своих теплообменниках пластины уникальной «шоколадной» формы, которые обеспечивают высокий коэффициент теплопередачи и устраняют зоны застоя, приводящие к коррозии и накипи.
В зависимости от предназначения аппарата рисунок, глубина штамповки и материал изготовления пластины может меняться в широком диапазоне размеров и моделей. Так в стандартном варианте пластины разборного теплообменника изготавливаются из нержавеющей стали, но возможно их штамповка из титана или других материалов в зависимости от области применения и желаний заказчика.
Пластины изготавливаются методом одноходовой прессовки, что гарантирует идентичность каждой и идеальное прилегание в пакете, обеспечивает отсутствие точек сморщивания и нежелательного контакта между соседними пластинами. В итоге пластинчатый теплообменник Альфа Лаваль отличается механической прочностью конструкции, термической гибкостью и способностью выдерживать высокое внутреннее давление.
Теплообменные пластины устанавливаются в пакеты и сверху покрываются защитным кожухом из листов нержавеющей стали (одного или нескольких), который служит для защиты персонала от возможной утечки из аппарата хладоносителя.
Фирменные уплотнители Альфа Лаваль
Идеальное прилегание пластин в пакете обеспечивают фирменные уплотнители Альфа Лаваль. Благодаря технологии изготовления методом цельнотянутой прессовки, уплотнители не имеют ослабленных переходных участков, характерных при изготовлении вулканизацией, гарантируют герметичность и защиту от протеканий, долговечны в использовании и отлично выполняют свою основную функцию – распределение потоков жидкости по каналам без смешивания. В зависимости от предназначения теплообменника уплотнители могут изготавливаться из разнообразных эластомеров, в т.ч. этанола (NBR) или этилен-пропиленового каучука (EPDM), которые выдерживают взаимодействия экстремальных температур и агрессивных сред.
В линейке теплообменников Alfa Laval учтены любые предпочтения заказчика. Так, в зависимости от функции аппарата и условий его функционирования имеется три вида уплотнителей:
- бесклеевые уплотнения на «клипсах», благодаря которым теплообменник быстро монтируется и демонтируется даже при отсутствии специального навыка;
- ленточные уплотнения, разработанные специально для пластин с малой глубиной рельефа;
- клеевые прокладки, изготовленные по новаторской технологии молекулярного склеивания.
Простота обслуживания и ремонта теплообменника пластинчатого типа Альфа Лаваль
Благодаря высокоточному изготовлению и удобной конструкции рамы теплообменники Альфа Лаваль легко разбираются, наращиваются, модифицируются и собираются обратно в единый блок. Теплообменники Альфа Лаваль просты в эксплуатации и обслуживании: даже не имея квалификации и специальных навыков по ремонту промышленного холодильного оборудования, произвести разборку, механическую очистку поверхностей или замену уплотнений не представляет сложностей. Рамы разборных пластинчатых теплообменников производятся компанией Альфа Лаваль в широком диапазоне моделей для самых разных сфер применения. Все детали рамы хорошо пригнаны друг к другу и позволяют проводить многократную сборку-разборку без разбалтывания конструкции.
В зависимости от предназначения теплообменника пластинчатого Alfa Laval (для холодильных систем или систем отопления) выбирается тип изоляции: минеральная вата с облицовкой алюминиевым листом для теплообменников отопления или полиуретановая холодоизоляция, водостойкая к конденсату.
В стандартной комплектации разборного пластинчатого теплообменника Альфа Лаваль идет поддон, предназначенный для изоляции аппарата от пола и сбора конденсата с внешней его стороны. Материал изготовления – стальная пластина, с помощью метода горячей гальванизации дополнительно укрепленная и защищенная от коррозии и покрытая сверху слоем полиуретана. Поддон укомплектован опорами из водостойкого дерева и оснащен встроенным дренажным краном для отвода сконденсированной воды, а также воды, которая вытекает из аппарата во время его технического обслуживания.
Компания «Холод» поможет выбрать необходимый вам пластинчатый теплообменник из обширного модельного ряда теплообменников Альфа Лаваль. В зависимости от предназначения и условий эксплуатации, расчетного давления и максимальной температуры подбираются материал изготовления пластин, их толщина и рельеф, а также материал уплотнителя. Являясь экспертом в сфере промышленного холода, мы подберем нужный вам теплообменный аппарат – градирню закрытого типа или открытого типа, теплообменник разборной или цельнопаянный – из высококачественной продукции Alfa Laval.
Также рекомендуем статьи:
Пластинчатые теплообменники Alfa Laval в системах холодоснабжения
Снижение энергозатрат с конденсаторами воздушного охлаждения Alfa Laval
Новые разработки компрессоров Маекава (Mycom) – J и SCV серии
Разборные пластинчато-рамные теплообменники | Альфа Лаваль
Разборные пластинчато-рамные теплообменники | Альфа Лаваль- Товары
- Услуги
- Отрасли
- Последние выпуски
- Требовать новых стандартов
- Технология
- Как это работает
Альфа Лаваль не соответствует среднему уровню. Является ли это нашим многоцелевым промышленным диапазоном; Полусварной промышленный полигон для холодильных и требовательных процессов; ассортимент Hygienic для продуктов питания, напитков и фармацевтики; или специализированный ассортимент для конденсации, испарения и волокнистых сред — вы покупаете снижение стоимости владения и повышение эффективности и безопасности.

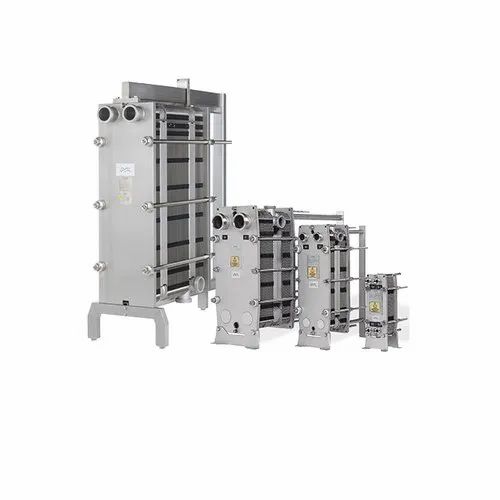

Разборные пластинчатые теплообменники для современных требований
- Высочайший тепловой КПД и близкий температурный диапазон
- Компактные блоки – экономят место, просты в обслуживании и ремонте
- Максимальное время безотказной работы — меньше загрязнений, напряжения, износа и коррозии
- Гибкость — легко адаптировать к меняющимся требованиям эксплуатации
Наши разборные пластинчатые теплообменники оптимизируют теплопередачу за счет больших поверхностей гофрированных пластин, отводящих тепло от одного газа или жидкости к другому. Высокая эффективность и непревзойденная надежность в компактном дизайне предлагают инвестиции с наиболее привлекательным CTO в течение всего срока службы продукта. Не стоит забывать о возможностях энергосбережения и минимальном воздействии на окружающую среду.
Охотник за энергией – Охота за отработанной энергией
Чтобы повысить энергоэффективность, нам всем необходимо выследить и сократить потери энергии.
Альфа Лаваль располагает технологиями, опытом и услугами, позволяющими максимально повысить эффективность теплопередачи. Используйте наш новый инструмент, чтобы рассчитать, сколько вы можете сэкономить сегодня.
Читать далее
Concept Zero — Невидимая революция
Concept Zero — это наше видение и цель — создать к 2030 году первый в мире углеродно-нейтральный теплообменник. Это будет теплообменник с использованием стали, не содержащей ископаемого топлива, и переработанных материалов в прокладках. Кроме того, теплообменник подготовлен для легкой переработки. Огромный шаг уже сейчас на пути к полностью углеродно-нейтральному теплообменнику.
Читать далее
Ускорение устойчивых решений
Представьте себе более устойчивый мир.
Мир, в котором нужно меньше, чтобы производить еще больше. Мир, в котором мы эффективно удовлетворяем наши растущие потребности в энергии и в то же время сокращаем выбросы CO 2 . Представьте себе мир, в котором мы можем использовать силу природных ресурсов, сохраняя их. В Альфа Лаваль мы не просто воображаем этот мир. Мы строим его вместе с нашими клиентами и партнерами.
Начните свой переход здесь
Промышленная линия
Наш широкий ассортимент промышленных разборных пластинчатых теплообменников подходит для всех видов промышленности и различных областей применения, от нагревания, охлаждения и рекуперации тепла до конденсации и испарения.
Посмотреть продукты
.
Требовать новых стандартов
Представляем самые современные в мире разборные пластинчатые теплообменники.
Узнайте, как наша линейка разборных пластинчатых теплообменников нового поколения повысит эффективность, надежность и удобство обслуживания.
Читать далее
.
Конструкция гофрированных пластин оптимизирует теплопередачу, обеспечивая большую, но компактную общую площадь поверхности, через которую тепло может передаваться от одной жидкости или газа к другой.
Область теплопередачи пластин спрессована в виде гофрированной елочки. Когда две пластины накладываются друг на друга с противоположными узорами в виде елочки, спиральный поток и высокая турбулентность приводят к высоким коэффициентам переноса и эффективной самоочистке.
Изменение рисунка гофрирования позволяет использовать теплообменник в различных процессах, в том числе с очень грязными средами.
Распределительная зона
Распределительная зона пластины обеспечивает равномерный поток жидкости по всей пластине, чтобы максимизировать способность теплопередачи.
Оптимизированное распределение потока также уменьшает зоны загрязнения и неравномерной температуры, поддерживая высокие уровни производительности с течением времени без ненужных потерь энергии, затрат на техническое обслуживание или незапланированных остановок.
Прокладки являются ключевыми компонентами теплообменника. Мы проектируем прокладку и пластину как единое целое, чтобы обеспечить оптимальное уплотнение. Каждое приспособлено для работы теплообменника. Правильный профиль, ширина, толщина, а также тип и состав полимера имеют большое значение для предотвращения риска преждевременной утечки или повреждения прокладки или пластины. Ваши преимущества заключаются в продлении срока службы прокладок, сокращении времени простоя и снижении затрат на техническое обслуживание.
Специальные типы пластин
Разборные пластинчатые теплообменники с двойными стенками
Предназначены для использования с жидкостями, которые нельзя смешивать. Предотвращает контакт вытекающей жидкости с жидкостью в другом контуре.
Пластины с широким зазором
Идеально подходят для жидкостей, содержащих волокна или крупные частицы. Предназначен для устранения скопления твердых частиц в зоне входа.
Узнайте больше о пластинчатых теплообменниках WideGap
Полусварные пластинчатые теплообменники
Обеспечивают работу с агрессивными и сложными жидкостями, а также расширяют диапазон давления.
Узнайте больше о полусварных пластинчатых теплообменниках
Графитовые неметаллические пластины Diabon™
Композит из плавленого графита и фторопласта обеспечивает превосходную устойчивость к агрессивным материалам.
Узнайте больше о неметаллических пластинах Diabon Graphite
.
Концепция теплообменника относительно проста: нагревание или охлаждение одной среды путем передачи тепла между ней и другой средой.
В разборном пластинчатом теплообменнике пластины снабжены эластомерными прокладками, которые герметизируют каналы и направляют среду в чередующиеся каналы.
Пакет пластин собирается между пластиной рамы и прижимной пластиной и сжимается стяжными болтами, установленными между этими пластинами. Швеллерные пластины и прижимная пластина подвешены к верхней несущей балке и зафиксированы на месте с помощью нижней направляющей планки, обе из которых прикреплены к опорной стойке. Конструкция обеспечивает легкую очистку и простое изменение производительности (удалением или добавлением пластин).
Зона теплопередачи разборного пластинчатого теплообменника состоит из ряда гофрированных пластин, установленных между рамой и прижимными пластинами для удержания давления. Прокладки действуют как уплотнения между пластинами. Жидкости обычно проходят через теплообменник в противотоке. Это обеспечивает наиболее эффективную тепловую производительность и обеспечивает очень близкий температурный диапазон, т. е. разницу температур между выходящей технологической средой и входной рабочей средой.
Для чувствительных к нагреву или вязких сред можно использовать прямоточный поток, чтобы самая холодная жидкость встречалась с самой горячей при входе в теплообменник.
Это сводит к минимуму риск перегрева или замерзания носителя.
Пластины доступны с различной глубиной прессования, углами шевронного рисунка и различными формами гофра, все тщательно разработано и отобрано для достижения оптимальной производительности. В зависимости от области применения каждый ассортимент продукции имеет свои особенности пластин.
Зона распределения обеспечивает равномерное распределение жидкости по всей поверхности теплообмена и помогает избежать застойных зон, которые могут вызвать засорение.
В то время как высокая турбулентность потока между пластинами приводит к более высокой теплопередаче, следствием этого является падение давления. Наши инженеры по тепловому проектированию могут помочь вам спроектировать и выбрать модель и конфигурацию, которые подходят для вашего применения, чтобы обеспечить максимальную тепловую производительность при минимальном падении давления.
Традиционные разборные пластинчатые теплообменники
Гигиенические применения
Специальные приложения
Паяные пластинчатые теплообменники | Альфа Лаваль
Паяные пластинчатые теплообменники | Альфа Лаваль- Товары
- Отрасли
- Связаться с нами
Пластинчатые теплообменники Альфа Лаваль с медным припоем представляют собой компактное, эффективное и не требующее технического обслуживания решение для нагрева, охлаждения, испарения и конденсации в различных областях применения.
Каждый блок предназначен для оптимизации режима работы и обладает рядом уникальных характеристик, обеспечивающих как превосходные тепловые характеристики, так и максимальную надежность. Это обеспечивает максимально возможный срок службы – даже в условиях чрезвычайно высокого расчетного давления.
Устойчивая теплопередача
- Легкая паяная конструкция обеспечивает гораздо более высокий тепловой КПД и на 75 % меньшую занимаемую площадь по сравнению с сопоставимыми кожухотрубными конструкциями.
- Гибкая распределительная система DynaStatic в моделях с переменным током обеспечивает более высокую эффективность при любом режиме работы испарителя и с любым хладагентом
- Конструкция пластины Альфа Лаваль FlexFlow обеспечивает асимметрию каналов, которую можно настроить в зависимости от области применения
- Мы поможем вам выбрать оптимальную глубину прессования, форму пластины и конфигурацию для вашего применения
- Идеальное решение для использования с природными хладагентами благодаря компактным размерам, оптимизированной конструкции пластин и высокому расчетному давлению
Широкий ассортимент пластин Альфа Лаваль с прочной и надежной конструкцией представляет собой разумную альтернативу традиционным теплообменникам.
Опыт применения специалистов Альфа Лаваль по нагреву и охлаждению в сочетании с нашими постоянными инновациями в области проектирования и технологий производства гарантирует, что у вас всегда будет доступ к наиболее конкурентоспособному из имеющихся решений. Примеры позиций для наших паяных теплообменников включают кондиционеры и технологические чиллеры, коммерческое и промышленное охлаждение, централизованное теплоснабжение и горячее водоснабжение, тепловые насосы, газовые котлы, накопители энергии, топливные элементы, охлаждение масла и топлива, гидравлику, охлаждение двигателя, воздушные компрессоры. и осушители воздуха.
Альфа Лаваль AC65 – полная эффективность для бытовых тепловых насосов
Предлагая тепловую эффективность, эффективность разработки и эффективность процесса, AC65 представляет собой теплообменник следующего поколения для рынка тепловых насосов с большими объемами. Он предлагает непревзойденное качество и исключительную производительность при минимально возможной заправке, что делает его идеальным для хладагентов с низким ПГП, включая R29.-facing-left.png)
0.
Узнайте больше о AC65 сегодня
Семейство AC540 Альфа Лаваль, оптимизированное для работы с хладагентами с низким ПГП
Мир хладагентов быстро развивается, что обусловлено заботой об окружающей среде и необходимостью достижения еще более высокой эффективности за счет нового поколения хладагентов с низким ПГП, таких как R32 и двуокись углерода. Для решения многих новых задач, стоящих перед отраслью HVAC, Альфа Лаваль разработала семейство паяных теплообменников AC540, конструкция которых оптимизирована для работы с выбранным вами хладагентом.
Узнайте больше о семействе AC540 сегодня
Принцип работы
Паяные пластинчатые теплообменники Альфа Лаваль тщательно спроектированы для обеспечения максимально возможных тепловых характеристик при минимально возможной занимаемой площади. Посмотрите эту анимацию, чтобы узнать больше об их основных принципах работы.
Простой способ снизить затраты на электроэнергию и повысить энергоэффективность
Возврат — это только начало вашего потенциала сбережений с новой программой обмена. Инновационная технология теплообменников Альфа Лаваль значительно повысит энергоэффективность ваших процессов. Это означает резкое снижение энергопотребления и выбросов углекислого газа, а также значительное снижение долгосрочных эксплуатационных расходов.
Посмотрите, сколько вы можете сэкономить
Обеспечение устойчивого, эффективного и безопасного отопления и охлаждения с помощью пропана
Вместе Альфа Лаваль и Simaka Energie- und Umwelttechnik GmbH разработали инновационное решение с тепловым насосом для сети швейцарских супермаркетов. Система состоит из трех паяных пластинчатых теплообменников Альфа Лаваль большой емкости и использует пропан с низким ПГП в качестве хладагента, обеспечивая долгосрочную устойчивость, энергоэффективность и безопасную эксплуатацию.
Читать далее
Ускорение устойчивых решений
Представьте себе более устойчивый мир. Мир, в котором требуется меньше, чтобы производить еще больше. Мир, в котором мы эффективно удовлетворяем наши растущие потребности в энергии и одновременно сокращаем выбросы CO 2 . Представьте себе мир, в котором мы можем использовать силу природных ресурсов, одновременно сохраняя их. В Альфа Лаваль мы не просто воображаем этот мир. Мы строим его вместе с нашими клиентами и партнерами.
Начните свой переход здесь
.
Краткое руководство по выбору
Руководство по продуктам Альфа Лаваль — это простой в использовании инструмент, который поможет вам выбрать лучшее решение для вашей области применения.
В нем также перечислены местные партнеры Альфа Лаваль, и вы можете запросить расценки на выбранный вами продукт.
Начните исследовать сейчас
Более высокая эффективность. Меньший след.
Ваша работа по-прежнему зависит от громоздких устаревших кожухотрубных теплообменников для нагрева или охлаждения в ваших технологических процессах? Вам интересно узнать о преимуществах перехода на паяные конструкции?
Технология паяных пластинчатых теплообменников обеспечивает значительно более высокую тепловую эффективность, чем сопоставимые кожухотрубные модели, при гораздо меньших габаритах. Среди прочего, это может помочь вам снизить потребление энергии, увеличить потенциал рекуперации тепла и решить проблемы с пространством и узкими местами на вашем предприятии.
Готовы сделать следующий шаг? Посетите наш центр отопления и охлаждения сегодня, чтобы найти инструменты и информацию, которые помогут вам найти правильное решение для вашей работы.
Войдите в центр отопления и охлаждения
Уникальные функции для повышения производительности
Имея более чем 80-летний опыт инноваций в области теплопередачи, Альфа Лаваль знает, что нужно для создания высокопроизводительных решений для любого применения. Наши специалисты постоянно разрабатывают новые инновации, которые делают наши паяные пластинчатые теплообменники более надежными и эффективными.
PressureSecure
Непревзойденная прочность для тяжелых условий эксплуатации
Наши пластины инновационной конструкции подходят для самого широкого спектра применений при высоких температурах и высоком давлении. Установки могут работать с использованием более тонких пластин и меньшего количества пластин, что приводит к меньшему количеству сырья, меньшему потреблению энергии, меньшей заправке хладагента и более длительному сроку службы оборудования.
ValuePlus
Полная поддержка — с дополнительными опциями в соответствии с вашими потребностями
Получите доступ к широкому спектру инструментов, а также к специалистам Альфа Лаваль по применению и продуктам.
Поддержка ValuePlus включает всю документацию, разрешения и сертификаты в дополнение к постоянно расширяющемуся ассортименту аксессуаров. Благодаря опыту Альфа Лаваль в области создания прототипов и испытаний, а также нашим крупномасштабным производственным возможностям, вы всегда можете рассчитывать на быструю доставку, простую установку и оптимизацию, а также полное соответствие любым нормативным требованиям.
REFuture
Перспективная инвестиция в хладагенты завтрашнего дня
Являясь инновационным двигателем в разработке решений для природных Хладагенты GWP помогут вам достичь целей устойчивого развития и любых законодательных требований.
DynaStatic
Гибкое распределение хладагента
Этот инновационный производственный метод позволяет полностью адаптировать расположение, размер и количество впускных отверстий в соответствии с вашим конкретным применением, обеспечивая оптимальную систему распределения хладагента для вашей продукции.
Результатом является более высокая эффективность с возможностью использования хладагентов с низким ПГП.
FlexFlow™
Превосходные тепловые характеристики
Запатентованная Альфа Лаваль асимметричная конструкция пластины — одна из многих уникальных инноваций, позволяющих повысить тепловую эффективность благодаря оптимизированному перепаду давления и повышенной турбулентности. В дополнение к сокращению энергопотребления это означает сокращение объемов хладагента и сырья.
IceSafe
Контролируемое неразрушающее замораживание
Для областей применения, где это необходимо, мы можем поставить пластинчатые теплообменники, предназначенные для образования кристаллов льда при определенных условиях эксплуатации, но перемещенных из чувствительных зон. Это обеспечивает как надежную работу, так и длительный срок службы изделия.
Рекомендации от ведущих экспертов
youtube.com/embed/BEzhg1iEzek” frameborder=”0″ allowfullscreen=”allowfullscreen”> Хладагенты завтрашнего дня
Вопросы о сегодняшнем рынке хладагентов? Наши эксперты могут помочь вам понять происходящие изменения и предоставить рекомендации по выбору хладагента, наиболее подходящего для ваших нужд.
Энергоэффективность
Инновации в области теплообменников позволяют значительно повысить энергоэффективность вашего оборудования. Позвольте познакомить вас с новейшими функциями для повышения устойчивости вашего приложения.
Простота для вашего бизнеса
Компания Альфа Лаваль упростила выбор подходящего теплообменника. Узнайте об имеющихся у нас инструментах, которые помогут вам получить подходящую технологию для вашего бизнеса именно тогда, когда она вам нужна.
.
Свяжитесь с нами
У вас есть вопросы о нашем ассортименте паяных и сварных пластинчатых теплообменников? Мы можем работать с вами, чтобы найти оптимальную модель для удовлетворения ваших конкретных потребностей.
Пластинчатые теплообменники серий M3, M6, M10, M15 – Альфа Лаваль – Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
. kyДля вашего коммунального хозяйства Пластинчатые теплообменники серии M M6-FG . Области применения Для коммунального отопления и охлаждения можно использовать промышленные пластинчатые теплообменники Альфа Лаваль. Они подробно описаны в следующих листах продуктов. Стандартная конструкция Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с отверстиями для прохождения двух жидкостей, между которыми будет происходить теплопередача.
Пакет пластин собирается между пластиной неподвижной рамы и подвижной прижимной пластиной и сжимается стяжными болтами. Пластины снабжены прокладкой, которая герметизирует межпластинчатый канал и направляет жидкости в чередующиеся каналы. Количество пластин определяется расходом, физическими свойствами жидкостей, перепадом давления и температурной программой. Гофры пластин способствуют турбулентности жидкости и защищают пластины от перепада давления. Пластина и прижимная пластина закреплены между верхней и нижней планками, обе из которых прикреплены к опорной стойке. Соединения расположены в пластине рамы или, если одна или обе жидкости проходят более одного раза внутри устройства, в раме и прижимных пластинах. Принцип работы Каналы формируются между пластинами, а угловые порты расположены так, что две среды проходят через чередующиеся каналы. Тепло передается через пластину между каналами, и создается полный противоток для максимально возможной эффективности. Гофры пластин обеспечивают проход между пластинами, упирают каждую пластину в соседнюю и усиливают турбулентность, что приводит к эффективной теплопередаче.-facing-left.png)
Принцип потока пластинчатого теплообменника M3, M6, M10 и M15
M3 Типовая производительность Расход жидкости До 4 кг/с (60 галлонов в минуту), в зависимости от среды, допустимого перепада давления и температурной программы. Нагрев воды паром от 50 до 250 кВт Плиты типов М3 и М3-Х, где М3 обеспечивает параллельные, а М3D и М3Г – плиты с двойными стенками. Типы рам Стандартные материалы FG Плита рамы Мягкая сталь, окрашенная эпоксидной смолой Форсунки Углеродистая сталь Труба: Сплав 316, титановые пластины Нержавеющая сталь: AISI 316 или титан Прокладки M3 Нитрил, EPDM, HeatSealF™ M3D Нитрил, EPDM Технические данные Коды сосудов под давлением, PED, ASME , pvcALS™ Расчетное механическое давление (g) / температура FG PED, pvcALS™ 1,6…
M6 Типовая производительность Расход жидкости До 16 кг/с (250 галлонов в минуту), в зависимости от среды, допустимого перепада давления и температурной программы. Нагрев воды паром от 300 до 800 кВт Типы плит M6, M6M, M6MD и M6MG Типы рам FM, FG и FD Стандартные материалы Плита рамы Мягкая сталь, окрашенная эпоксидной смолой Форсунки Углеродистая сталь Металлическая футеровка: Нержавеющая сталь, Титан Резиновая футеровка: Нитрил, EPDM Пластины Нержавеющая сталь: Сплав 316 / Сплав 304 Титан (только M6M) Прокладки M6: Нитрил, EPDM, HeatSeal F™ M6M: Нитрил, EPDM, HeatSeal F™ Технические данные Коды сосудов под давлением, PED, ASME, pvcALS™ Механическое расчетное давление.
..
M10 Типовая производительность Расход жидкости До 50 кг/с, в зависимости от среды, допустимого перепада давления и температурной программы. Нагрев воды паром от 0,7 до 3,0 МВт Типы плит M10B, M10M и M10MD Типы рам FM, FG и FD Стандартные материалы Плита рамы Мягкая сталь, окрашенная эпоксидной смолой Форсунки Углеродистая сталь Футеровка: Нержавеющая сталь, резина, титан Пластины Нержавеющая сталь AISI 316/AISI 304 , Титан, Сплав 20/18/6 Прокладки M10B Нитрил, EPDM M10M Нитрил, EPDM, HeatSeal F™, HNBR, EPDMF, Viton®G Технические данные Расчетное механическое давление (изб.) / температура FM 1,0 МПа / 160°C FG 1,6 МПа / 180°C *) FG ASME…
M15 Типовая производительность Расход жидкости До 80 кг/с (1300 галлонов в минуту), в зависимости от среды, допустимого перепада давления и температурной программы. Типы пластин M15B, M15E и M15M Типы рамы FL, FM, FG и FD Стандартные материалы Пластина рамы Мягкая сталь, окрашенная эпоксидной смолой Сопла Углеродистая сталь Металлическая футеровка: Нержавеющая сталь, Титан Резиновая футеровка: Нитрил, EPDM Пластины Нержавеющая сталь: Сплав 304, Сплав 316 Титановый сплав C-276 Сплав 254 SMO Прокладки (на клипсах/ленте, приклеенные) Нитрил Гидрированный нитрил EPDM Viton® G AL-EPDM Технические данные Коды сосудов под давлением, PED, ASME, pvcALS™ Механическое расчетное давление (g) /.
..
. ESE00168EN 1001 Содержащаяся здесь информация верна на момент выпуска, но может быть изменена без предварительного уведомления. Как связаться с Альфа Лаваль Контактная информация для всех стран постоянно обновляется на нашем веб-сайте. Пожалуйста, посетите сайт www.alfalaval.com для прямого доступа к информации.
Все каталоги и технические брошюры Альфа Лаваль
kyAlfa Laval LeviMag®
11 страниц
Альфа Лаваль Дробилки и депиттеры
3 страницы
Централизованная система отбора проб Альфа Лаваль
2 страницы
PureSOx
12 страниц
Наполнитель Alfa Laval Astepo TAF
4 страницы
yAlfa Laval TJ40G
4 страницы
Альфа Лаваль TJ20G
4 страницы
Датчик проводимости Альфа Лаваль
2 страницы
Альфа Лаваль AS-H Coplastix®
2 страницы
Альфа Лаваль Vortex Bulk Booster
3 страницы
Системы отопления и охлаждения
160 страниц
Паяный пластинчатый теплообменник
2 страницы
Надежные технологические теплообменники Alfa Laval Olmi
12 страниц
Arctigo HRCD
2 страницы
Теплообменники
16 страниц
Оборудование и услуги для нефтегазовой промышленности
56 страниц
Под рукой, запасные части, январь 2016 г.
2016 Страницы
Сервисный комплект Alfa Laval LKH Ultra Pure
9 страниц
LKH UltraPure US 875275
23 страницы
Tri-Clover LKB UltraPure
7 страниц
BDB 104
2 страницы
Обзор продукции
2 страницы
Центробежный насос SolidC
2 страницы
Термическое разделение черной воды BlueVap
2 страницы
Viscoline — линейка трубчатых теплообменников
2 страницы
LKB Автоматический или ручной дисковый затвор
8 страниц
Регулирующий клапан постоянного давления CPM
4 страницы
Pressosmart
4 страницы
SolarTank
2 страницы
Секции очистки и мойки для установок по экстракции оливкового масла
4 страницы
Мультициклонная система промывки крахмала, тип PH
2 страницы
Мультициклонная система промывки крахмала, тип RH — для очистки крахмальных шламов
2 страницы
Дробилки и депиттеры
4 страницы
Роторный насос OptiLobe
4 страницы
Уникальный стандарт SSV
7 страниц
Уникальные односедельные клапаны Unique SSV
6 страниц
Alfa Disc
2 страницы
AC232DQ / АЧ332DQ
2 страницы
AC112 / ACh212
2 страницы
ISC II
2 страницы
AlfaBlue BXM/BXD
2 страницы
AlfaBlue BCM/BCD и BNM/BND
2 страницы
Паяный пластинчатый теплообменник AC120EQ / ACh220EQ
2 страницы
Пластинчатый теплообменник AC112 / ACh212
2 страницы
PureBallast 3.
06 страниц
Сельскохозяйственные охладители THOR-F, TYR-F, LFX
12 страниц
Воздухоохладитель Alfa Laval Olmi
2 страницы
Восстановленные сепараторы Альфа Лаваль
2 страницы
Разделительная система Alcap
4 страницы
Система контроля вязкости
4 страницы
Регулятор температуры MTC 80
2 страницы
Регулятор расхода для гигиенического применения.
Клапаны и автоматика. Полная линейка30 страниц
Санитарно-технические фитинги и трубы – полная линейка
6 страниц
Набор для повышения давления
4 Стр.
KAB — фильтр для шлама
2 страницы
Cetetube — Кожухотрубный теплообменник
2 страницы
Cetecoil — Кожухотрубный теплообменник Нержавеющая сталь / углеродистая сталь
4 страницы
AquaTank EM (7 бар)
2 страницы
Аквастор
4 страницы
AquaProtect T
2 страницы
Система подогрева бассейна AquaPool
2 страницы
Крышка бака
1 страниц
Смотровое стекло Union согласно DIN 11851
2 страницы
Смотровое стекло согласно DIN 2812
2 страницы
Смотровое стекло бака LKS 105
2 страницы
Встроенное смотровое стекло LKGG-1 и LKGL-1
2 страницы
LKFL Встроенное смотровое стекло
2 страницы
Системы взвешивания UltraPure
4 страницы
Toftejorg Sanitary Rotacheck
2 страницы
Потенциометрический преобразователь уровня
3 страницы
Реле уровня
3 страницы
Датчик проводимости
4 страницы
Вращающийся струйный смеситель IM25
3 страницы
Вращающийся струйный смеситель IM20
3 страницы
Лист PD – Вращающийся струйный смеситель IM15
3 страницы
Лист PD – Вращающийся струйный смеситель IM10
3 страницы
В надежных руках — защита гигиенических применений
34 страницы
Мы знаем резервуары наизнанку — полная линейка оборудования для резервуаров от Альфа Лаваль
8 страниц
Блок регенератора ViscoLine
4 страницы
Многотрубный блок ViscoLine
4 страницы
Устройство ViscoLine MultiPass
4 страницы
Однотрубный блок ViscoLine (203,6 КБ)
4 страницы
Динамический блок ViscoLine
4 страницы
ViscoLine Doubletube
2 страницы
Установка ViscoLine CIP
2 страницы
Висколиновый кольцевой блок
4 страницы
Pharma-line
2 Стр.
0
Клапаны и автоматика. Полная линейка
