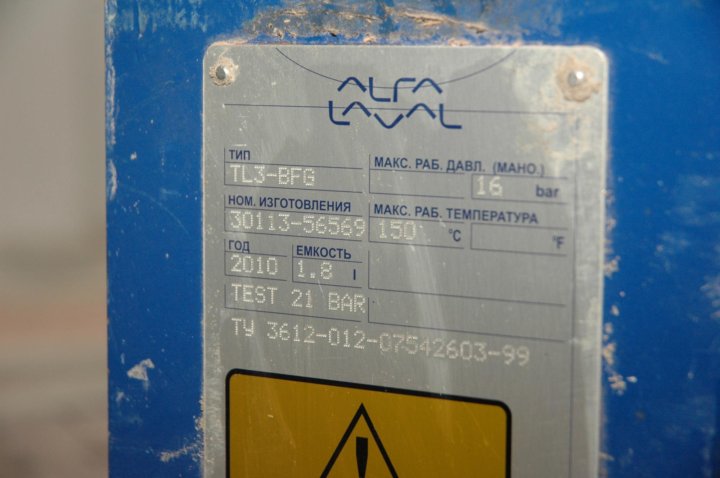

Alfa laval tl3 bfg: Пластины увеличенной длины Alfa Laval TL3

Содержание

Теплообменник Alfa Laval TL3 в Москве

  • Описание

  • Характеристики

  • Применение

  • Оплата

  • Доставка

  • Расчет

  • Параметры теплообменника
    Производитель Alfa Laval
    Тип теплообменника Разборный
    Присоединение, дюймы 1 1, 4″
    Максимальное рабочее давление, бар 16
    Срок эксплуатации не менее 10 лет
    Макс. рабочая температура, °C 180
    Сфера применения Вентиляция, ГВС, Кондиционирование, Металлургия, Отопление, Пищевая промышленность, Производство, Фармацевтика, Химическая промышленность, Хладоснабжение, Энергетика
    Используемые материалы уплотнений EPDM, FKM
    Тип жидкости Вода, Гликоль, Кислоты, Масло, Нефть, Пар, Пищевые жидкости, Фреон
  • Товар из категорий

    Пластинчатые теплообменники Пластинчатые теплообменники Alfa Laval

  • Оплата заказа производится после подтверждения заказа и получения счета от нашего менеджера. Безналичный расчет возможен как для юридических, так и для физических лиц. Для Вашего удобства реализована система автоматического оповещения о поступлении денег по заказу. За 5 лет успешной работы в благонадежности нашей компании убедилось более 3000 клиентов.

  • В настоящее время на российском рынке насчитывается больше 38 000 транспортных компаний. Осознавая все сложности, которые могут возникнуть при доставке груза, нами было принято принципиальное решение — доставка оборудования для клиента должна обходиться максимально легко и прозрачно. За более чем 5-летний период работы, мы осуществили более 2000 поставок инженерного оборудования по России и странам ближнего зарубежья.

    Этот опыт позволяет нам осуществлять доставку Вашего оборудования на самых выгодных условиях. Мы работаем с следующими транспортными компаниями:

    • DPD (АО «Армадилло Бизнес Посылка»)
    • ООО «Деловые линии»
    • ООО «ПЭК»
    • ООО «Азимут»
    • ООО «РАТЭК»
    • ООО «АвтоКотракт»

    Оборудование будет доставлено до терминала транспортной компании в Вашем городе. Весь процесс поставки ежедневно мониторится нашими логистами. Кроме этого для Вашего удобства реализована система автоматических уведомлений о статусе груза. Мы гарантируем — Ваш груз будет доставлен точно по месту, вовремя, в целости и сохранности.

  • Расчёт теплообменника

    Сфера применения

    Отопление

    ГВС одноступенчатая

    ГВС двухступенчатая

    Вентиляция

    Технологические нужды

    Другое (в комментарии)

    Греющая сторона

    Среда

    Вода

    Пар

    Масло (укажите тип в коментарии)

    Этиленгликоль

    Пропиленгликоль

    Другое (в комментарии)

    Температура на входе (Т1)Температура на входе (Т2)Расход (м3/час)

    Единицы измерения

    кКал/ч

    Гкал/ч

    Вт

    кВт

    МВт

    10 атм

    16 атм

    Нагреваемая сторона

    Среда

    Вода

    Пар

    Масло (укажите тип в коментарии)

    Этиленгликоль

    Пропиленгликоль

    Другое (в комментарии)

    Температура на входе (Т4)Температура на входе (Т3)Расход (м3/час)

Товары из этой серии

Пластинчатый теплообменник Alfa Laval M3 FG Цена по запросу
Теплообменник Alfa Laval T5 MFG, BFG
Цена по запросу
Теплообменник Alfa Laval M6 Цена по запросу
Пластинчатый теплообменник Alfa Laval M10 Цена по запросу
Пластинчатый Теплообменник Alfa Laval T35 ду 80 Цена по запросу
Пластинчатый Теплообменник Alfa Laval TL10 ду 100 Цена по запросу
Пластинчатый Теплообменник Alfa Laval TL15 ду 150 Цена по запросу
Пластинчатый Теплообменник Alfa Laval TS6 ду 65 Цена по запросу

Выберите свой город

Показать все города Скрыть все города

Ответим на любой ваш вопрос!

Консультация, подбор, расчет

Отправляя сведения через электронную форму, Вы даете согласие на обработку, сбор, хранение и передачу третьим лицам представленной Вами информации на условиях Политики обработки персональных данных

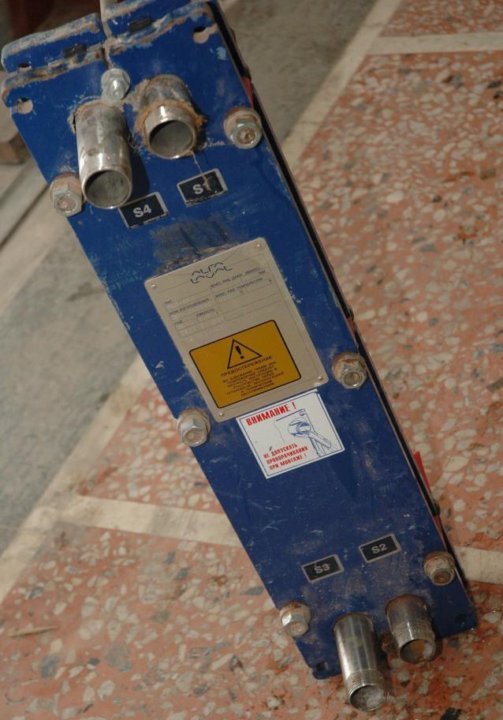

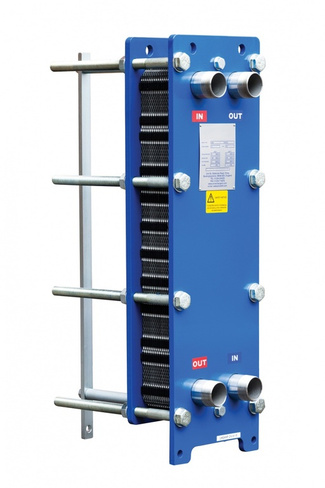

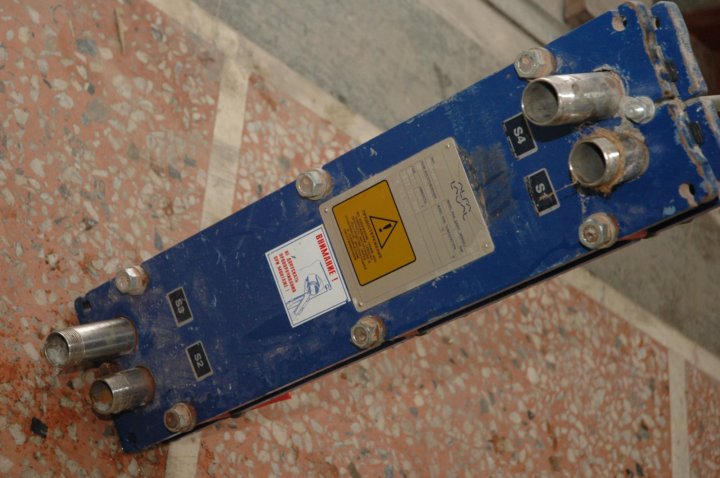

Теплообменник Alfa Laval TL3

8 804-700-41-40

+7(964)084-74-88

+7(996)500-63-87

ТЕПЛОЭНЕРГО СОЮЗ

ПОДБОР И ПРОДАЖА ТЕПЛООБМЕННОГО ОБОРУДОВАНИЯ И КОМПЛЕКТУЮЩИХ

Главная/Теплообменники пластинчатые разборные/ALFA LAVAL/модельный ряд (2)/Теплообменник Alfa Laval TL3

Параметры теплообменника:

ПроизводительAlfa Laval
РазновидностиTL3-BFG, TL3-PFG, TL3-BDFG
Рабочая температура до +180 °С
Присоединение трубное 1 1/4″
Максимальное рабочее давление 16 бар
Используемые материал прокладок NBR, EPDM, FKM
Материал пластин AISI 304/304L, AISI 316/316L, Titan, 254 SMO
Теплоноситель вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреон и другие
Основной тип пластин TL3-B, TL3-P, TL3-BD
Тип рамыFG
Срок эксплуатациине менее 10 лет

Стоимость пластинчатого теплообменника Alfa Laval TL3

Цена на теплообменный аппарат TL3 рассчитывается индивидуально для конкретного объекта и зависит конструктивных особенностей теплообменника (типоразмер рамы, материал пластин и уплотнений) и параметров системы:

  • Рабочее давление – влияет на толщину пластин и прижимных плит.
  • Температурные графики – влияют на материал уплотнений, размер теплообменника (кол-во пластин).
  • Тип среды – влияет на материал и толщину пластин, материал уплотнений.
  • Потери давления – чем ниже потери, тем выше стоимость за счет больших габаритов пто.
  • Запас поверхности на загрязнение – чем больше запас, тем дороже теплообменник, но и больше срок работы теплообменника без обслуживания.
Не знаете какое именно оборудование Вам необходимо? Знаете параметры, но запутались с выбором? Есть много предложений и как определиться с верным? Просто позвоните нам и мы гарантировано поможем Вам

Звоните по номеру телефона 8 804-700-41-40 и наш инженер-консультант бесплатно Вас проконсультирует по вопросам теплообменного оборудования. По вашим потребностям подберете лучший вариант по соотношению “Цена-Качество”. Оставляйте заявки на электронную почту sale@teploenergosoyuz. ru



Звоните прямо сейчас:

8 804-700-41-40

с 9:00 до 19:00 без выходных

656922, Алтайский край, г. Барнаул, ул. Власихинская 133, офис 27

Copyright © 2022 – 2023

Политика конфиденциальности

Этот сайт использует файлы cookie и метаданные. Продолжая просматривать его, вы соглашаетесь на использование нами файлов cookie и метаданных в соответствии с Политикой конфиденциальности.

Продолжить

Создание, разработка сайта — студия Мегагрупп.ру.

Главная » Запчасти и компоненты Альфа Лаваль » Теплообменники Альфа Лаваль » Разборные пластинчатые теплообменники Альфа Лаваль » Разборный пластинчатый теплообменник Alfa Laval IndustrialLine TL3 Теплообменник

Промышленная линейка Альфа Лаваль — это широкий ассортимент продукции, которая используется практически во всех отраслях промышленности. Относительно высокая пластина делает эту модель подходящей для работы с длительными температурными программами и когда ценится высокая рекуперация тепла. Доступен большой выбор типов пластин и прокладок. Помимо обычной конфигурации с одной пластиной, эта модель также доступна с пластинами с двойными стенками. Пластины с двойными стенками используются в качестве дополнительной меры предосторожности, чтобы избежать смешивания жидкостей.

Приложения

  • Биотехнологии и фармацевтика
  • Химикаты
  • Энергетика и коммунальные услуги
  • Продукты питания и напитки
  • Товары для дома и личной гигиены
  • ОВКВ и холодильное оборудование
  • Машиностроение и производство
  • Морской и транспортный
  • Горнодобывающая промышленность, минералы и пигменты
  • Целлюлозно-бумажная промышленность
  • Полупроводники и электроника
  • Сталь
  • Очистка воды и отходов

Преимущества

  • Высокая энергоэффективность – низкие эксплуатационные расходы
  • Гибкая конфигурация – площадь теплопередачи может быть изменена
  • Простота установки – компактный дизайн
  • Удобство обслуживания — легко открывается для осмотра и очистки, а также легко очищается с помощью CIP
  • Доступ к глобальной сервисной сети Альфа Лаваль

Особенности

Каждая деталь тщательно продумана для обеспечения оптимальной производительности, максимального времени безотказной работы и простоты обслуживания. Выбор доступных функций:

  • Система выравнивания по углу
  • Зажимная прокладка
  • Камера утечки
  • Фиксированная головка болта
  • Отверстие для шпоночного болта
  • Подъемная проушина
  • Футеровка
  • Стопорная шайба
  • Крышка стяжного болта

Технические характеристики

Пластины
Наименование: TL3-B
Тип: Одинарная пластина
Свободный канал, мм (дюймы): 1,8 (0,07)

Наименование: TL3-P
Тип: Одинарная пластина
Свободный канал, мм (дюймы): 3,0 (0,12)

Наименование: TL3-BD
Тип: Двустенная пластина
Свободный канал, мм (дюймы): 1,8 (0,07)

Материалы
Пластины теплопередачи: 304/304L, 316/316L, 254
Ti
Полевые прокладки: NBR, EPDM, FKM
Трубные соединения: нержавеющая сталь, титан
Рама и прижимная пластина: углеродистая сталь, окрашенная эпоксидной смолой

Другие материалы могут быть доступны по запросу. Не все комбинации параметров могут быть настроены.

Эксплуатационные данные

Рама, PV-код: FG, ASME
Макс. расчетное давление (бар изб./фунт/кв. дюйм изб.): 10,3/150
Макс. расчетная температура (°C/°F): 180/356

Рама, код PV: FG, PED
Макс. расчетное давление (бар изб./фунт/кв. дюйм изб.): 16,0/232
Макс. расчетная температура (°C/°F): 180/356

По запросу могут быть предоставлены расширенные номинальные значения давления и температуры.

Трубные соединения
Резьбовое соединение: ISO 228 – G 1 1/4
Наружная коническая резьба: ISO 7 – R 1 1/4
1 1/4 – 11,5 NPT

Другие типы подключения могут быть доступны по запросу.

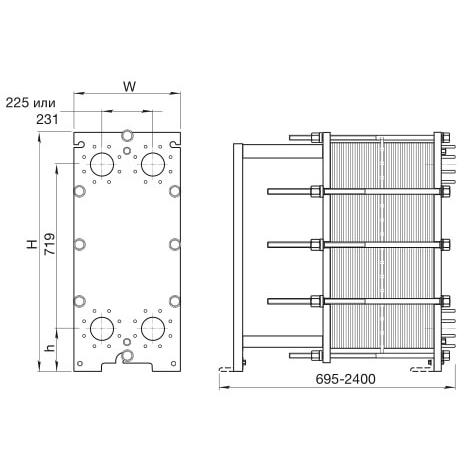

Габаритный чертеж
Размеры в мм (дюймах)
