Соединение «американка».
Соединение «американка».
Американка в сантехнике, это не гражданка Америки. Американка, это разъёмное резьбовое соединение.
До появления этого соединения, долгое время пользовались сгонами. Да, на чердаках и подвалах по сей день царствуют именно сгоны, ведь они значительно дешевле разъёмных соединений типа американка.
Где используют:
Что сгоны что американки, используются в случаях, когда надо соединить два участка резьб не вращая их. Например когда надо соединить спаянную разводку с запорным краном. Не кран, не трубы уже невозможно крутить или когда на резьбу не накрутить фильтр или уголок, потому как резьба расположена слишком близко к стенке. Именно в такой ситуации нам на помощь и приходит сие изобретение.
Только вот американка по сравнению с сгоном более компактна, выглядит эстетичнее, но дороже.
Судя по названию, это быстро-разъёмное соединение пришло к нам из самой демократичной страны в мире.
Рассмотрим:

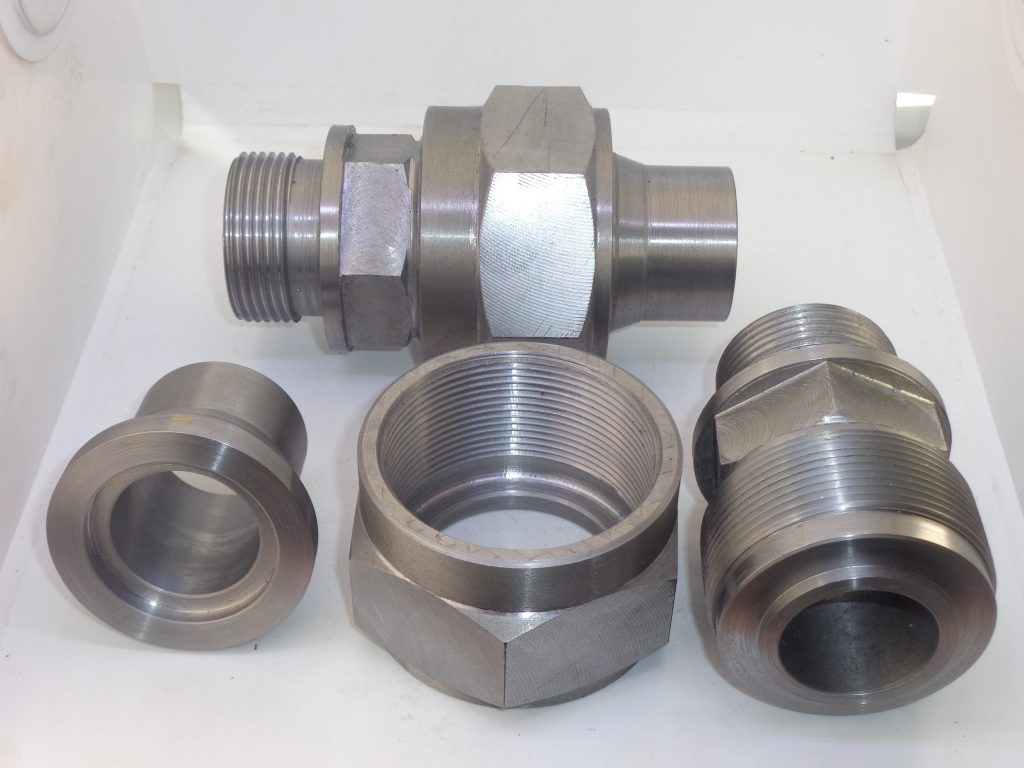

Как выглядит отдельные американки:

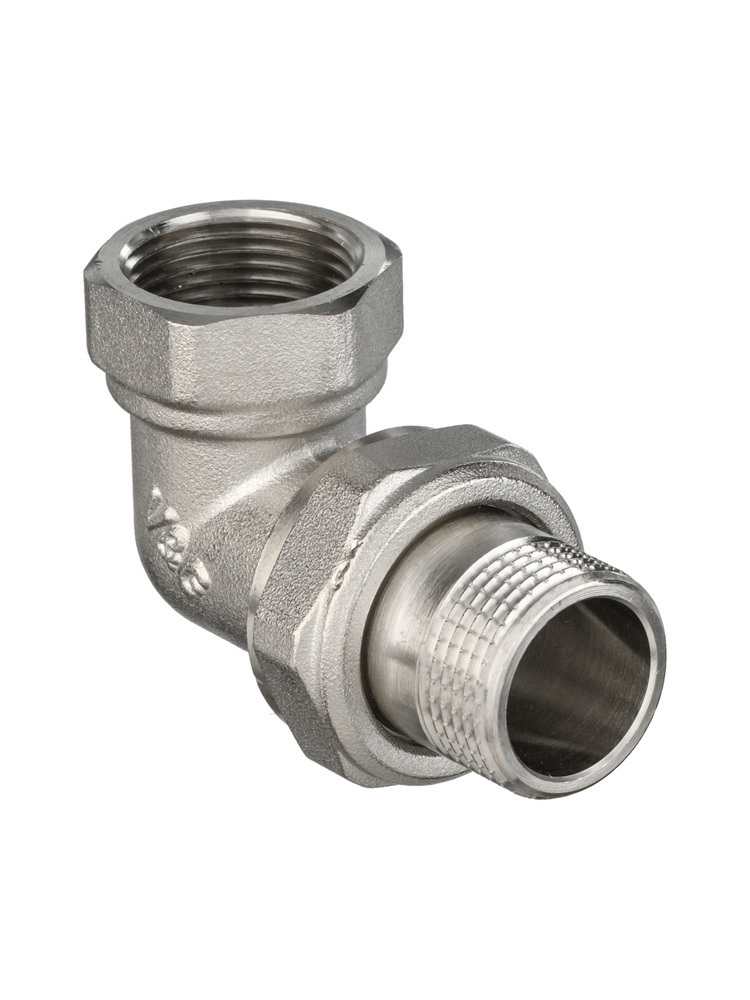

Либо американки с запорной арматурой:
Американки бывают с прокладкой и без прокладок. Без прокладок — конусного типа, и я рекомендую ставить именно их, несмотря на то что они значительно дороже своих собратьев с резиновой или плоской прокладкой.
Вот пример конусной америкакни где нет никаких уплотнителей:
Установка такой американки на полотенцесушитель:
Конусные американки ставятся на хорошие терморегуляторы взамен американок с резиновым уплотнителем.

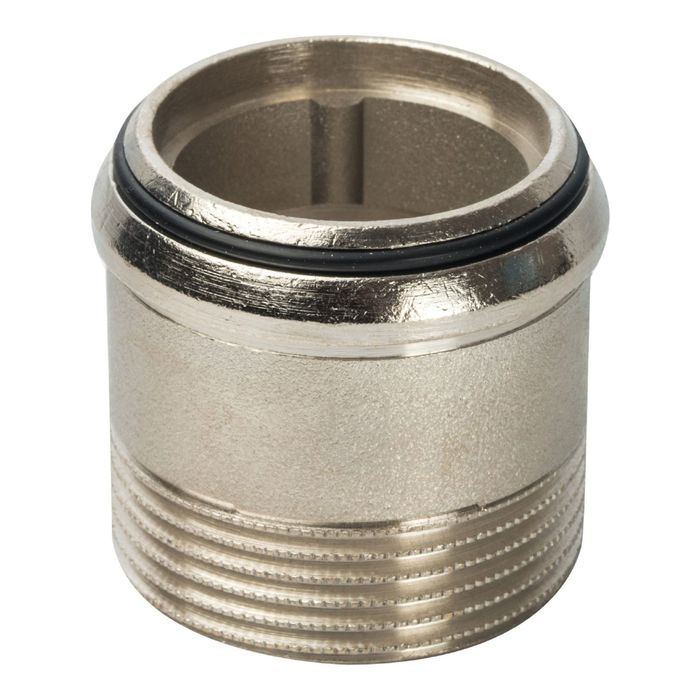

Теперь глянем на американку с резиновым уплотнителем:
Комбинации резьб могут быть абсолютна любые сейчас говорим лишь о типе соединения:
Для закручивания американок нужны специальный ключи или шестигранник:

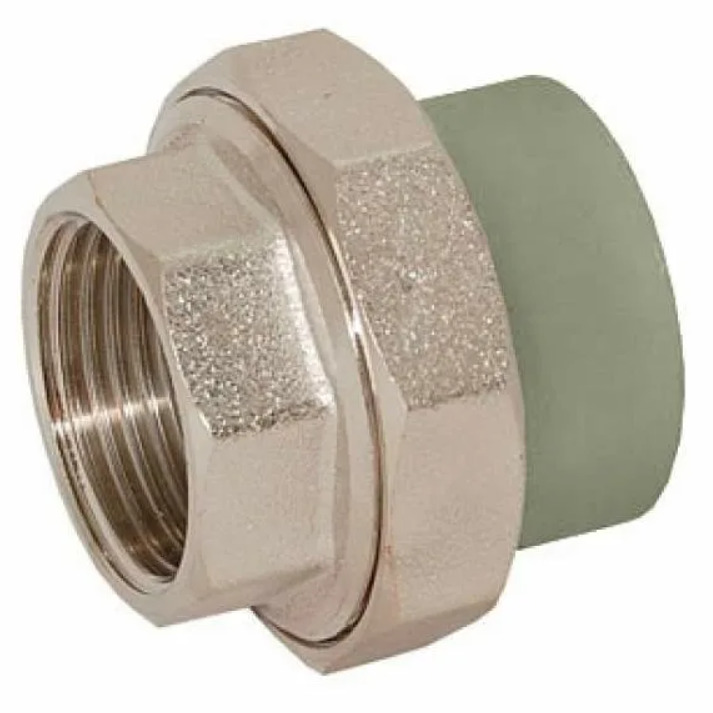

Есть американки с плоской прокладкой, чаще они используются с полипропиленовыми трубами.
Может получиться так, что на отоплении или на горячей воде с диаметрами труб более 3/4 дюйма — гайки таких американок придётся переодически подтягивать.
Не прячьте их в стены.
А вот та самая плоская прокладка, которая иногда имеет свойство пропускать воду.
Многие не знают, а некоторые даже не хотят знать о том, что данная прокладка не одинаковая с обеих сторон.
Внешне она конечно выглядит так же, за исключением того, что одна из сторон немного темнее и контрастнее.
Более контрастная сторона промазана какой-то смазкой. И если промазанной стороной положить к полипропилену, то при закручивании гайки, полик не будет прокручиваться вместе с гайкой.
Если нет специального ключа для закручивания американок, то можно воспользоваться подручным инструментом:
Но такой метод годится только в крайнем случае. Ибо так американку очень легко повредить. Вы её деформируете и она станет непригодной.
Должен быть специальный круглый ключ.
1. Конусная американка без прокладки — надёжнее. Главное взять качественную.
2. Америкакнки с плоской прокладкой, могут потребовать подтяжки
3.
Американки с резиновой прокладкой, требуют замены прокладки при демонтаже и повторной сборке.
4. Обязательно понадобится специальный ключ для таких соединений.
Для облегчения ремонта некоторых узлов в системах, отделяйте их американками.
Например счётчики, бойлеры, циркуляционные насосы, газовые колонки….
Что такое «американка» и зачем она нужна в сантехнике?
«Американкой» называют фитинг, который состоит из муфты с концевой резьбой и быстроразъемной накидной гайки. В этот стандартный набор обычно входит прокладка из тефлона, паронита или полиуретана. Она требуется только для «американок» с плоским штуцером. Модели с конусной поверхностью не имеют прокладок.
«Американка» намного компактнее, чем сгон, и выглядит более эстетично.
Особенности конструкции
Внутренняя и наружная резьба, в зависимости от модели, может иметь конический или цилиндрический профиль. Кроме этого, варьируется исполнение соединительных поверхностей штуцера.
Они могут быть плоскими или коническими. Первый вариант предусматривает наличие прокладки (чаще всего, тефлоновой), второй – нет. По сравнению с плоским исполнением коническое имеет ряд преимуществ:
- уплотнение по типу «металл – металл» не имеет прокладок, является более долговечным и надежным;
- американка с коническим штуцером может соединять участки труб с отклонением до 5° без потери герметичности;
- уплотнение «металл – металл» однородно по физическим и химическим свойствам, благодаря чему более устойчиво к неблагоприятным внешним воздействиям.
Материалы
«Американки» изготавливаются из латуни, полипропилена, нержавеющей стали и чугуна. При монтаже бытовых трубопроводных систем обычно используются фитинги из первых двух материалов. Латунные «американки» часто хромируются для более высокой защиты от внешних воздействий. Нержавеющие изделия изготавливаются из стали марок AISI – 304, 316, 321.
Материал, из которого сделан фитинг, определяет не только его цену, но и такие эксплуатационные показатели, как:
- максимальное давление и температура;
- тип перекачиваемого вещества.
Сфера применения
«Американка» используется для быстрой фиксации/разъединения труб и регулирующих элементов систем отопления и водоснабжения. Чаще всего она применяется в следующих случаях:
- для присоединения оборудования учета (счетчиков) к трубопроводам горячего и холодного водоснабжения;
- для соединения двух участков с резьбой, если их вращение невозможно или недопустимо, например при соединении трубы с запорным краном.
Основные преимущества «американки»
Простой монтаж. Чтобы соединить отдельные участки трубы, достаточно плотно закрутить накидную гайку. Это дает возможность производить сборку в труднодоступных местах и в ограниченном пространстве.
Быстрый демонтаж. «Американка» позволяет быстро рассоединить патрубки по месту фиксации. При этом участки труб остаются неподвижными. Демонтаж производится обычным гаечным ключом, без специальных сантехнических инструментов.
Многократное использование.
Американка может несколько раз монтироваться и демонтироваться. Например, если нужна замена поврежденного участка трубы или врезка нового отвода.
Точность соединения. Стыкуемые детали при сборке «американкой» располагаются ровно. Благодаря этому обеспечивается необходимая герметичность сборки.
Экономичность. В стандартный комплект плоской «американки» входит уплотнитель. Так как он является элементом конструкции, отпадает необходимость в приобретении дополнительных прокладок.
Виды «американок»
К наиболее востребованным фитингам данной категории относятся прямые муфты с наружной и внутренней резьбой. Они применяются в инженерных коммуникациях: системах отопления, горячего и холодного водоснабжения.
Производители предлагают также американки-краны и уголки. Последние предназначены для соединения труб, оси которых расположены перпендикулярно друг к другу.
Параметры выбора
- Присоединительный размер (в дюймах).
- Максимальное давление и температура.
- Конструкция – прямая, угловая, кран.
- Тип резьбы – наружная, внутренняя, комбинированная.
- Материал – полимер, сталь, латунь.
Монтаж с применением «американки»
Для работы используются рожковые, универсальные и разводные ключи. Применение газовых инструментов недопустимо, так как они рассчитаны на приложение значительных усилий и могут деформировать накидную гайку.
В большинстве случаев достаточно будет ключей на 12 и 34 с выступами. Если «американку» нужно закрутить изнутри, понадобится специальный круглый ключ. При разовых работах с металлическими фитингами можно обойтись пассатижами. Если на трубе нет резьбы, нарезается семь витков с помощью плашки. Далее монтаж осуществляется поэтапно:
- с края резьбы снимается фаска, для полимерных изделий понадобится калибровка;
- «американка» разделяется и фиксируется на обоих патрубках;
- подготовленные края очищаются от влаги, песчинок, жировых пятен;
- затяжка штуцера производится так, чтобы оси обоих патрубков при этом совпадали;
- если совпадения нет, крепление ослабляют и вновь проводят корректировку положения.
После завершения монтажа проверяется герметичность соединения. Для этого запускается вода под максимальным напором. Накидная гайка закручивается только при полном отсутствии протечек, даже капельных. Хотя конструкция «американки» не требует установки дополнительного уплотнения, некоторые сантехники для большей надежности используют ФУМ-ленту.
