Антиконденсационный клапан Icma 133 | Трехходовой термостатический
Антиконденсационный клапан Icma 133 – термостатический предохранительный модуль в системе отопления, защищает от негативного последствия конденсата, который может появляться из-за того, что в котел возвращается сильно охлажденная вода. Благодаря данному элементу не возникает благоприятных условий для образования конденсата. Клапан имеет заводскую установку температуры открытия/закрытия (45°C, 55°C, 60°C, 70°C), которую нельзя изменить.
Термостатический элемент настроен на работу в установленной температуре. Пока обратный теплоноситель в системе не нагреется до указанного значения, устройство будет подмешивать горячий теплоноситель в обратную магистраль через байпасную линию (малый круг). Когда температура достигнет указанного значения, циркуляция теплоносителя начнется по стандартному большому кругу. Это продлит срока службы твердотопливного котла и дымохода.
Корпус клапана изготовлен из бронзы, затвор из латуни, а пружина из нержавеющей стали.
Икма 133 рассчитан на давление до 10 бар, может устанавливаться в системы, в которых используется в качестве теплоносителя вода либо растворы с этиленгликолем не более 50%.
На схеме цифрами обозначены части термосмесителя:
1 – Корпус клапана
2 – Пружина
3 – Затвор
4 – Крышка
5 – Чувствительный элемент
6 – Места для термометров
Схема подключения Icma 133
Технические характеристики и габариты Икма 133
| Страна | Италия | |
| Тип клапана | трехходовой | |
| Условный диаметр | DN25 | DN32 |
| Присоединительная резьба (внутренняя) | 1″ | 5/4″ |
| Пропускная способность (kvs), м3/ч | 9 | 12 |
| Температура открытия, °C | 45, 55, 60, 70 | |
| Давление (max), бар | 10 | |
| Материал корпуса | бронза | |
| Диапазон рабочей температуры, °C | 5-100 | |
| Резьба (A) | B, мм | C, мм | D, мм | E, мм | F, мм |
| 1” | 47 | 94 | 97 | 30 | 67 |
| 5/4″ | 53 | 106 | 106 | 34 | 72 |
Тип клапана: трехходовой, термостатический, для твердотопливных котлов
Температура открытия: 45°C, 55°C, 60°C, 70°C
Резьба (внутренняя): 1″; 5/4″
Kvs (при перепаде давления 1 бар): 9,0; 12,0 куб.
м/ч
Давление (max): 10 бар
Материал корпуса: бронза
Как защитить котел от конденсата
Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:- снижается КПД котла,
- увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
- из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному – отсюда напряжения и возможное растрескивание тела котла.
Способ первый – идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) – устройство LTC 100 – аналог популярного узла Laddomat (ладдомат).
Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру котла, таким образом начиная циркуляцию воды только в контуре котла.
Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания
Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.
Фаза 4: Накопительный бак полностью загружен. Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака
Фаза 5: Окончание процесса сгорания.
Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле
Способ второй – попроще, используя трехходовой термосмесительный клапан высокого качества .
Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 – при более мощных котлах от 30 до 150 кВт|
Термостатический смесительный клапан ESBE VTC300 – для подмеса в обратку котла мощностью до 30 кВт |
Термостатический смесительный клапан ESBE VTC500 – для подмеса в обратку котла мощностью от 30 до 150 кВт |
Клапан монтируется на байпасной линии между подачей и обраткой котла.
Встроенный термостат открывает вход “А” при температуре на выходе “АВ” равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход “В” полностью закрывается когда когда температура на входе “А” превышает номинальную температуру открытия на 10°C.

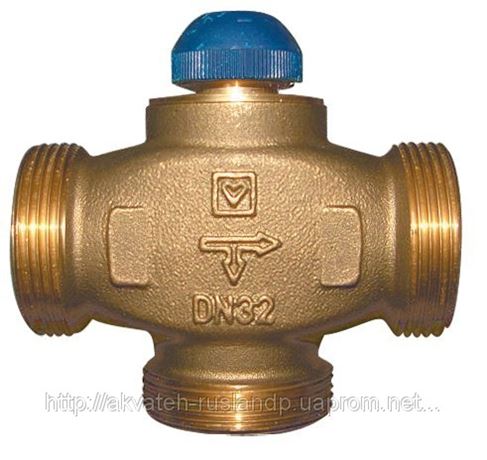

Подобный клапан выпускает Herz Armaturen – трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат – с отключаемым и фиксированным байпасом.
Схема применения трехходового смесительного клапана Heiz Антиконденсат

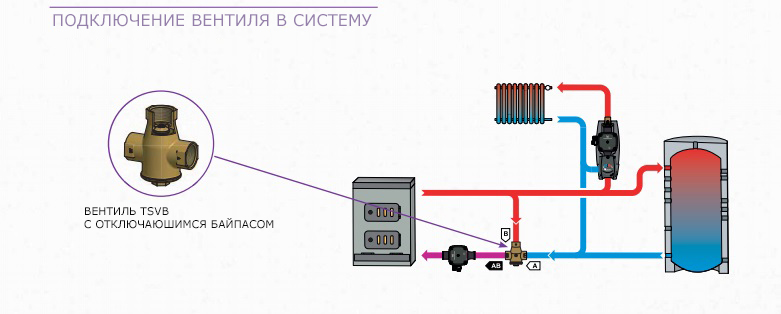

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):
При температуре теплоносителя на выходе клапана “АВ” менее 61°C, вход “А” закрыт, через вход “В” идет горячая вода от подачи котла в обратку.
Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):При прохождении через выход “АВ” теплоносителя температурой менее 61°C, вход “А” с обратки системы закрыт, на выход “АВ” подается горячий теплоноситель с байпаса “В”. При достижении на выходе “АВ”температуры более 63°C вход “А” открывается, и вода из обратки смешивается с водой из байпаса “В”. Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом “В” на байпасе требуется установить балансировочный клапан.
Если же вы не уверены в том какая температура смешения требуется – есть решение – трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.
Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.
Если Вы ошиблись с выбором температуры срабатывания клапана – можно докупить термопатрон для клапанов Herz и Esbe. В ассортименте нашего магазина патроны на температуру Т50°С, Т55°С, Т60°С, Т65°С.
При мощностях котельного оборудования от 150 кВт следует уже использовать варианты подмеса на основе связки – клапан + контроллер.
Например резьбовые клапаны VRG 131 + контроллер CRA111, или фланцевые клапаны 3F + контроллер CRA121
Трехходовой антиконденсационный клапан ICMA 133 1″ 45⁰ / SANTLUX.com : оптовый поставщик инженерной сантехники
Антиконденсационный клапан ICMA 133 1″ 45⁰ оснащен термостатическим элементом, погруженным в теплопроводную жидкость, и служит для воспрепятствия возврата в котел холодной воды и для обеспечения защиты от образования конденсата на стенках котла и дымохода. Конденсат приводит к окислению металла, что со временем может привести в негодность котел, накопительный бак и дымоход. Обычно конденсат выделяется в твердотопливных котлах, так как при горении пеллетов, брикетов, дров и других видов твердого топлива высвобождается пар, который охлаждает стенки котла и дымохода. Антиконденсационный клапан ICMA устанавливается на обратной линии котла.Антиконденсационный клапан Icma автоматически регулирует температуру воды в обратной линии котла при помощи термостатического контроля.
Технические характеристики:
| Материал | Производительность | ||
| Корпус | Бронза CB 753 S – UNI EN 1982 | Температура среды (заводская настройка) | 45°C – 55°C – 60°C – 70°C |
| Затвор | Латунь CW614N-UNI EN 12164 | Полная температура закрытия | +10°C от заводской настройки |
| Пружина | Нержавеющая сталь | Диапазон рабочих температур | 5-100°C |
| Уплотнительное кольцо | Пероксидный EPDM | Точность калибровки | ±2°C |
| Рабочая среда | Вода, растворы с этиленгликолем не более 50% | Максимальное рабочее давление | 10 бар |
Габаритные размеры:
| Код | Размер | A | B | C | D | E | F |
| 90132AF05XX | DN 25 | G1” M | 81 | 162 | 131 | 30 | 101 |
| 90132AG05XX | DN 32 | G1”¼ M | 88 | 176 | 141 | 34 | 107 |
| 90133AF05XX | DN 25 | G1” F | 47 | 94 | 97 | 30 | 67 |
| 90133AG05XX | DN 32 | G1”¼ F | 53 | 106 | 106 | 34 | 72 |
Компоненты и принцип работы:
1.
Корпус клапана 2. Пружина 3. Затвор 4. Крышка 5. Термостат 6. Места для термометра
Термостатический элемент (5),погруженный в жидкостный элемент,при изменении температуры теплоносителя соответствует изменению длины элемента, что в свою очередь определяет движение затвора (3). Движение затвора автоматически регулирует открытие или закрытие линии байпаса и производит смешивание с теплоносителем, возвращающегося от системы отопления. Корпус клапана (1) снабжен местами для термометра (6), которые позволяют контролировать рабочую температуру клапана: на байпасной линии, на входе из системы отопления и на возврате к котлу.
Антиконденсатный клапан может быть установлен в любом положении. В нормальных условиях эксплуатации, для предотвращения конденсации, клапан не требует технического обслуживания. Для снятия клапана, в случае ремонта или замены, рекомендуется установить крепежи на подводящих трубопроводах.ителя в котле.Когда температура на байпасной линии (А) превышает установленное значение нагрузки клапана, начинает открываться возвратный трубопровод из аккумулятора (B) и происходит смешивание с холодной водой из аккумулятора (А-В).
Начинается загрузка системы. Когда температура теплоносителя в байпасной линии будет выше на 10°С установленного значения нагрузки клапана, перепускная линия (А) закрывается, в то время возвратный трубопровод из аккумулятора (B) полностью открывается. В этой ситуации циркуляция воды происходит по большому кругу непосредственно через аккумулятор. Фаза работы через аккумулятор будет продолжается до тех пор, пока в котле происходит процесс горения твердого топлива. После полного прогорания топлива котел выключается, а система отопления работает через аккумулятор. После новой загрузки топлива принцип работы клапана повторяется заново.
Принцип работы:
Во время ввода в эксплуатацию котла температура теплоносителя намного ниже, чем заданная температура конденсации клапана. Клапан находится в открытом состоянии (А), в то время как возвратный трубопровод из аккумулятора (B) полностью закрыт. В этой ситуации циркуляция воды происходит по малому кругу для быстрого поднятия температуры теплоносителя в котле. | |
Когда температура на байпасной линии (А) превышает установленное значение нагрузки клапана, начинает открываться возвратный трубопровод из аккумулятора (B) и происходит смешивание с холодной водой из аккумулятора (А-В). Начинается загрузка системы. | |
Когда температура теплоносителя в байпасной линии будет выше на 10°С установленного значения нагрузки клапана, перепускная линия (А) закрывается, в то время возвратный трубопровод из аккумулятора (B) полностью открывается. В этой ситуации циркуляция воды происходит по большому кругу непосредственно через аккумулятор. | |
| Фаза работы через аккумулятор будет продолжается до тех пор, пока в котле происходит процесс горения твердого топлива. После полного прогорания топлива котел выключается, а система отопления работает через аккумулятор. После новой загрузки топлива принцип работы клапана повторяется заново. |
Монтаж:
Антиконденсатный клапан может быть установлен в любом положении.
В нормальных условиях эксплуатации, для предотвращения конденсации, клапан не требует технического обслуживания. Для снятия клапана, в случае ремонта или замены, рекомендуется установить крепежи на подводящих трубопроводах.ителя в котле.Когда температура на байпасной линии (А) превышает установленное значение нагрузки клапана, начинает открываться возвратный трубопровод из аккумулятора (B) и происходит смешивание с холодной водой из аккумулятора (А-В). Начинается загрузка системы. Когда температура теплоносителя в байпасной линии будет выше на 10°С установленного значения нагрузки клапана, перепускная линия (А) закрывается, в то время возвратный трубопровод из аккумулятора (B) полностью открывается. В этой ситуации циркуляция воды происходит по большому кругу непосредственно через аккумулятор. Фаза работы через аккумулятор будет продолжается до тех пор, пока в котле происходит процесс горения твердого топлива. После полного прогорания топлива котел выключается, а система отопления работает через аккумулятор.
После новой загрузки топлива принцип работы клапана повторяется заново.
Антиконденсационный клапан “CALEFFI” 1″, 280066 — Проектирование и монтаж инженерных систем
Описание
Технические характеристики
Рабочие характеристики
| Рабочая текучая среда | вода, растворы с гликолем |
| Максимальное процентное соотношение гликоля | 50% |
| Диапазон рабочей температуры | 5 -100°С |
| Максимальное рабочее давление | 10 бар |
| Температура настройки | 60°С |
| Точность настройки | ±2 ºС |
| Температура полного закрытия перепуска | Т настройки +10°С |
| Соединения | 1″ НР с накидной гайкой |
Назначение
Антиконденсационный клапан, применяемый в системах отопления с генератором на твердом топливе, автоматически настраивает, на значение настройки, температуру воды на обратке к генератору.
Поддержание генератора на высокой температуре предотвращает выпадение конденсата из водяного пара, содержащегося в отходящих газах.
Конденсат приводит к образованию смоляной накипи которая, прилипая к металлическим поверхностям теплообменника воздухвода системы, приводит к коррозии, снижает тепловое КПД теплообменника воздух-вода системы и представляет источник опасности для дымоходов, поскольку последние легко воспламенимы.
Антиконденсационный клапан позволяет продлить срок службы генератора и обеспечивает его больший КПД.
Характерные комплектующие
- Термостатический датчик
- Затвор
- Пружина
- Заглушка
- Корпус клапана
Установка в режиме смесителя (защита от выпадения конденсата)
Установка в режиме перекидного клапана (контроль системы)
Замена термостата для изменения настройки
Датчик регуляции может быть легко снят в случае технического обслуживания или изменения настройки.
Установка
Клапан может устанавливаться по обеим сторонам генератора в любом положении горизонтальном или вертикальном. Установка рекомендуется на обратке к генератору в режиме смесителя; допускается также на подаче к генератору в режиме перекидного клапана на основании необходимости контроля системы.
Принцип работы
Термостат, полностью погруженный в жидкость, управляет движением затвора, который регулирует потоки на перепуске и к системе. При включении теплогенератора, антиконденсационный клапан осуществляет рециркуляцию воды на подаче таким образом, чтобы как можно быстрее довести до нужной температуры генератор (1). Когда температура на подаче Тп превысит значение настройки антиконденсационного клапана Тнастр., начнет открываться порт холодной воды клапана для осуществления подмеса Тподм.: на этом этапе начнется заполнение системы (2). Когда температура на обратке к генератору Тподм. будет выше настройки антиконденсационного клапана примерно на 10ºС, закроется порт перепуска и к генератору вернется вода при той же температуре, что и обратка из системы (3) и (4).
Т п. = Температура подачи
Т настр. = Температура настройки антиконденсационного клапана
Т подм. = Температура подмешенной воды на обратке к генератору
Т обр. = Температура на обратке в систему
Прикладная схема
Система с накопительным инерционным баком
Антиконденсационный клапан Icma 1 1/2 НР №131
О продукте Антиконденсационный клапан Icma 1″ 1/2 НР №131
Антиконденсационный клапан Icma 1″ 1/2 НР №131
Артикул поставщика: SD00022001
Бренд: Icma
Гарантия, лет: 2
Код производителя: 90131AG0555
Материал: Латунь
Порог срабатывания: 55°C
Размер подключения: 1″ 1/2
Тип подключения: Резьба
Присоединительная резьба: Наружная
Производство: Италия
Тип изделия: Клапан
Характеристики Антиконденсационный клапан Icma 1″ 1/2 НР №131
| Свойства | Характеристики |
| Артикул поставщика | SD00022001 |
| Бренд | Icma |
| Гарантия, лет | 2 |
| Код производителя | 90131AG0555 |
| Материал | Латунь |
| Порог срабатывания | 55°C |
| Размер подключения | 1″ 1/2 |
| Тип подключения | Резьба |
| Присоединительная резьба | Наружная |
| Производство | Италия |
| Тип изделия | Клапан |
Отзывы Антиконденсационный клапан Icma 1″ 1/2 НР №131
Антиконденсационный клапан Icma 1″ 45°C №133
Гарантия
24 мес.
Диаметр подключения
1″
Максимальная рабочая температура, °С
100
Максимальное рабочее давление, бар
10
Максимальный расход воды
3000
Масса нетто, кг
0,562
Материал
Латунь
Особенности
Подключение термометра арт.
142
Резьба
Наружная/Наружная/Наружная
Страна производитель
Италия
Страна регистрации бренда
Италия
Температура срабатывания, °С
60
Тип изделия
Клапан теплового сброса
Схемы обвязок твердотопливного котла
подключение твердотопливного котла
У домовладельцев после приобретения котла, возникают вопросы об обвязке и внедрении его в систему теплоснабжения дома.
Котел Таймень относится к котлам длительного горения, где объем загрузки топлива рассчитан на более длительную автономную работу, и безусловно есть ряд определенных условий, для надежной и безаварийной эксплуатации котла. Одно из главных условий — температура обратного теплоносителя (воды) из системы отопления ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 60 С. Это связано с тем, что в дровах даже сухих, содержится очень много влаги и смол, которые при низких температурах (ниже 60) обильно выделяются в топливной шахте котла, что вызывает неприятные последствия при работе.. Итак, как же решить данное условие, рассмотрим варианты подключения котла:
Схема №1
Самая распространенная и простая схема, когда с помощью насоса вода последовательно проходит через котел, систему отопления, и так по кругу..
(1) — котел
(2) — предохранительный клапан (в комплекте с котлом)
(4, 11, 12) — запорные краны
(5) — циркуляционный насос
(6) — сетчатый фильтр
(8) — закрытый расширительный бак (экспанзомат)
Основной недостаток данной схемы связан с тем, что для выдерживания главного условия (обратка не ниже 60С), Вы не можете подать воду в систему отопления ниже этой температуры… При старте на холодную систему отопления, Вам понадобится долго времени на прогрев теплоносителя в котле выше 60С весной и осенью, когда на улице не так холодно как зимой, в отопление нельзя подавать воду с температурой выше 60 С иначе Вам придется открыть все форточки, будет ОЧЕНЬ ЖАРКО.
.
Cхема №2
Часто практикуется среди монтажников систем отопления…
появляется дополнительное устройство, поз (7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С), с помощью которого при понижении температуры обратной воды ниже 60, открывается перемычка и часть воды с подающего трубопровода подмешивается в обратный трубопровод, тем самым немного подняв температуру (в нашем примере с 55 до 60 градусов) Если сравнить схему №1 и Схему №2 то проблема перетопа помещения сохраняется, т.е. слишком горячая вода направляется в систему отопления, что по прежнему создает неудобство в осенне-весенний период (ОЧЕНЬ ЖАРКО).
Собранную готовую обвязку Вы можете приобрести в нашем магазине
Схема №3
Для возможности снижать температуру воды направляемой в систему отопления устанавливается дополнительный насос (14) и трехходовой клапан (13). Вода из обратного трубопровода при этой схеме может подмешиваться в подающий (за счет насоса).
Данная схема целиком соответствует требованиям безотказной работы связки котел — система отопления.
(1) — котел Таймень
(2) — предохранительный клапан 1,5 бар
(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)
(6) — фильтр (грязевик) сетчатый
( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)
(8) — мембранный расширительный бак (экспанзомат)
(13) — Клапан трехходовой смесительный 1″ (ESBE VRG131)
(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)
Собранную готовую обвязку, которая состоит из двух частей (готовая обвязка 3.1, 3.2), Вы можете приобрести в нашем магазине.
Схема №4
Многие домовладельцы, хотят использовать дополнительно возможности котла для нагрева горячей воды (ГВС), это также полезно для работы котла (своего рода теплоаккумулятор) в случае небольшой тепловой нагрузки на систему отопления. В схему №3 добавляется бойлер косвенного нагрева с необходимой обвязкой.
.
(G1,G2,G4,G5) — краны шаровые латунные
(G3) — Термостатический клапан прямой Heimeier Standart Ду20 + Термостатический элемент K с погружным датчиком, Heimeier
(G6) — Бойлер косвенного нагрева горячей воды (Drazice OKC 160 NTR)
(G7) — предохранительный клапан бойлера Ду15, 6 бар
Схема №5
Если Вы ограничены в денежных средствах, то схему №4 можно упростить….
Убираем темостатические клапаны поз.7 и G3, при этом по трубопроводу нагрева бойлера (по линии кранов G1-G2) будет происходить постоянный подмес подающей воды в обратный, тем самым поднимая температуру воды перед котлом. Но чудес не бывает ,у этой схемы есть два минуса: возможно переохлаждение обратки (ниже 60С) при нагреве свежей порции воды (еще холодной) и нагрев воды в баке до очень горячего состояния 65-90 С. Второй недостаток убирается установкой термостатического смесителя (G3) на выходе воды из бака (например ESBE VTA321 3/4″, 35-60С)
Схема №6
По желанию в схему №4 можно добавить резервный электрокотел или дополнительный контур с другим температурным графиком, например теплые полы.
Для эксплуатации электрокотла с температурой уставки теплоносителя ниже 60С, требуется установка байпасного крана (15) в обход антиконденсационного клапана (7)
(1) — котел Таймень
(2) — предохранительный клапан 1,5 бар
(K1-K3, 11,12, 15, G1,G2,G4,G5) — краны шаровые латунные
(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)
(К4) — резервный котел
(6) — фильтр (грязевик) сетчатый
(7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)
(8) — мембранный расширительный бак (экспанзомат, например Flexcon C 25)
(G3) — Термостатический клапан прямой (Heimeier Standart Ду20) + Термостатический элемент K с погружным датчиком, Heimeier)
(G6) — Бойлер косвенного нагрева горячей воды
(G7) — предохранительный клапан бойлера Ду15, 6 бар
(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)
(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)
(15) — узел смешения теплого пола
Схема №7
Для домовладельцев желающих сэкономить на обвязке котла схожей со схемой №3, можно установить вместо дорогостоящего термостатического смесительного клапана (поз.
7 в схеме №3) на перемычку котловой насос управляемый электронным термостатом (10), термостат настраивается таким образом, что насос (5) работает до тех пор пока температура обратки не достигнет 60С
(1) — котел Таймень
(2) — предохранительный клапан (в комплекте с котлом)
(3, 4, 9, 11, 12) — запорные краны
(5) — циркуляционный насос
(6) — сетчатый фильтр
(7, 8) — обратный клапан
(10) — накладной термостат
(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)
(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)
(15) — закрытый расширительный бак (экспанзомат)
Схема №8
Во многих городах России в магазинах торгующих сантехническим и отопительным оборудованием невозможно найти трехходовые вентили и клапана, а хочется реализовать полноценную схему обвязки схожей со схемой №3, так как же быть? Выход есть! Можно изменить схему №7 и вместо трехходового смесительного клапана (13) перед перемычкой смешения с обратным клапаном (8) установить балансировочный клапан или обычный ВЕНТИЛЬ тонкой регулировки (11).
Схема работает следующим образом, при желании понизить температуру воды в системе отопления, Вы закрываете немного вентиль (балансировочный клапан) и циркуляционный насос подмешивает из обратного трубопровода в подающий воду по смесительной перемычке. Единственный недостаток схемы, нужно подобрать скорость циркуляционного насоса так, что бы при полностью открытом балансировочном клапане (вентиле) небыло подмеса воды из обратки.
(1) — котел Таймень
(2) — предохранительный клапан (в комплекте с котлом)
(3, 4, 9, 11, 12) — запорные краны
(5) — циркуляционный насос
(6) — сетчатый фильтр
(7, 8) — обратный клапан
(10) — накладной термостат
(11) — Клапан балансировочный (вентиль)
(13) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)
(14) — закрытый расширительный бак (экспанзомат)
Схема №9
Каждый домовладелец в России задумывается, что будет с котлом и системой отопления при отключении электроэнергии ? Как продолжить отбор теплоты и не дать котлу закипеть?Есть два способа решения данной проблемы:
1) купить источник бесперебойного электроснабжения с аккумулятором приличной емкости и преобразователем с чистым синусом
2) предусмотреть работу схемы обвязки котла и системы отопления на естественной циркуляции теплоносителя, но как быть со всевозможными клапанами? Ответ на этот вопрос учтен в схеме приведенной ниже.
.
В схему №3 добавляется обводные трубопроводы с лепестковыми обратными клапанами, которые открываются под действием сил гравитации при отключении насоса и закрываются при его включении…
Готовая часть (9.1) узла присутствует в нашем магазине
(1) — котел Таймень
(4, 11, 12) — запорные краны
(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)
(6) — фильтр (грязевик) сетчатый
( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)
(8) — открытый расширительный бак
(2, 10) — лепестковый обратный клапан
(13) — Клапан трехходовой смесительный 1″ (TOURDIVERT или ESBE VRG131)
(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)
Схема №10
В схеме №6 мы рассмотрели как последовательно установить простейший электрокотел, но бывают в продаже или уже установлены в доме электрокотлы со своим насосом, автоматикой и пр. С таким оборудованием можно добиться автоматического перехода на электроотопление например при прогорании топлива в котле Таймень или по команде GSM модема.
Реализуется это установкой электрокотла параллельно твердотопливному с добавлением 2-х обратных клапанов ( 9,10) предотвращающих обратные течения при автоматическом запуске электрокотла, например по комнатному термостату…
Схема №11
Несмотря на то, что котлы Таймень, можно с комфортом использовать круглый год без теплоаккумулятора (ТА), есть потребители желающие добавить в схему обвязки котла теплоаккумулятор. Желательно использовать ТА высокий, на сколько позволяет помещение котельной, и предусмотреть естественную циркуляцию между котлом и ТА при отключении электроэнергии, это достигается установкой обратного лепескового клапана (поз.2) в обход антиконденсационного клапана (поз.7) . Для постепенной разрядки и сохранения стабильной температуры в системе отопления, рекомендуем устанавливать трехходовой термостатический смесительный клапан (поз.13)
Надеемся, что это статья внесла некоторое понимание в принципах обвязки твердотопливного котла, и Вы сделаете отличную индивидуальную котельную, а в доме будет всегда тепло !
% PDF-1.
4
%
103 0 объект
>
эндобдж
xref
103 79
0000000016 00000 н.
0000002359 00000 п.
0000002443 00000 н.
0000003261 00000 н.
0000003471 00000 н.
0000003828 00000 н.
0000004048 00000 н.
0000004264 00000 н.
0000004332 00000 н.
0000004618 00000 н.
0000004949 00000 п.
0000005164 00000 н.
0000005344 00000 п.
0000005682 00000 н.
0000006112 00000 н.
0000006295 00000 н.
0000006505 00000 н.
0000016160 00000 п.
0000026126 00000 п.
0000026613 00000 п.
0000026974 00000 п.
0000027030 00000 п.
0000033058 00000 п.
0000040639 00000 п.
0000048594 00000 п.
0000056796 00000 п.
0000057006 00000 п.
0000057391 00000 п.
0000057541 00000 п.
0000057808 00000 п.
0000058027 00000 п.
0000065600 00000 п.
0000074522 00000 п.
0000074676 00000 п.
0000078041 00000 п.
0000081868 00000 п.
0000086045 00000 п.
0000086215 00000 п.
0000086261 00000 п.
0000086329 00000 п.
0000086399 00000 н.
0000086477 00000 п.
0000086553 00000 п.
0000086670 00000 п.
0000087625 00000 п.
0000087839 00000 п.
se_uj |} 7Y” 3ƝͮQk (D} gSSN \ i.= tv &) jDXSKo; j [JwiȜgmȴ @
B-K Lighting, Inc. – Все о запатентованном антиконденсатном клапане ™
Запатентованный компаниейB-K Lighting (патент США № 6 254 258 B1) антиконденсационный клапан * (ACV ™) произвел революцию в способах борьбы с внутренней конденсацией и всеми присущими ей проблемами, которые может вызвать конденсация. ACV ™ контролирует конденсацию, не позволяя ей образовываться – создавая атмосферу, в которой не может образовываться конденсат.
Общеизвестно, что все светильники для наружного освещения должны дышать.Когда прибор включен, тепло лампы заставляет воздух внутри прибора расширяться. По мере нарастания давления расширенный воздух пытается уйти куда угодно: через самый слабый механический фиксатор, через уплотняющую поверхность или через отверстия в приспособлении, сделанном производителем для этой цели. Когда прибор выключен, давление воздуха внутри прибора падает. Это изменение давления втягивает наружный влажный воздух обратно в приспособление.
Когда температура достигает точки росы, воздух конденсируется в капли воды, которые покрывают все компоненты внутри светильника и начинают разъедать их изнутри.За прошедшие годы производители испробовали множество способов борьбы с этим загрязнением. До сих пор ничего не работало.
Система ACV ™ работает как односторонний клапан в своем нормальном положении. Когда на приспособление подается питание и внутри растет давление, статический воздух внутри оптической камеры может выходить через ACV. ™ Когда приспособление выключается и давление падает, ACV ™ предотвращает возврат воздуха в камеру лампы. Поскольку все остальные компоненты герметично закрыты, внутри камеры лампы образуется вакуум, который предотвращает образование конденсата.
Давление воздуха выровняется, когда лицевая панель снимается для обслуживания лампы. Процесс автоматически повторяется – при нормальной работе приспособления снова создается вакуум, предотвращающий образование конденсата. Нет ничего проще, и ничто не может сравниться с запатентованным антиконденсатным клапаном (ACV ™).
Продукты с нашей эксклюзивной системой ACV ™ включают:
Прожектор K2 Series ™
Прожектор Yosemite Series ™
HP2 Series ™ Precision2® In-Grade
CO2 Series ™ Precision2® In-Grade
Серия TY2 Tenaya2® In-Grade
Прожектор Lassen Series ™
Прожектор Alps Series ™
Прожектор Sierra Series ™
| Применимый стандарт фланца | N / A ANSI 125 фунтов / 150 фунтов DIN PN10 JIS 5K / 10K |
| Болты / гайки с шестигранной головкой JIS 5K | N / A M16 |
| Длина болтов / гаек с шестигранной головкой JIS 5K | N / A 95 мм |
| Длина болтов / гаек с шестигранной головкой эффективного винта JIS 5K | N / A 38 мм |
| JIS 5K Количество шестигранных болтов / гаек | N / A 4 |
| Болты / гайки с шестигранной головкой JIS 10K | N / A M16 |
| Длина болтов / гаек с шестигранной головкой JIS 10K | N / A 105 мм |
| Длина болтов с шестигранной головкой эффективного винта JIS 10K / гаек | N / A 38 мм |
| JIS 10K Количество шестигранных болтов / гаек | N / A 8 |
| Длинные болты и гайки JIS 5K | N / A M16 |
| Длина длинных болтов JIS 5K | N / A 120 мм |
| JIS 5K, эффективный винт, длинные болты, длина | N / A 30 мм |
| JIS 5K Количество длинных болтов | N / A 4 |
| Длинные болты и гайки JIS 10K | N / A M16 |
| Длина длинных болтов JIS 10K | N / A 125 мм |
| JIS 10K, эффективный винт, длинные болты, длина | N / A 30 мм |
| JIS 10K Количество длинных болтов | N / A 8 |
| ANSI длинные болты и гайки 125 фунтов / 150 фунтов | N / A U5 / 8 |
| ANSI, длина длинных болтов 125 фунтов / 150 фунтов | N / A 140 мм |
| Длина болтов с эффективным винтом ANSI 125 фунтов / 150 фунтов, длинная | N / A 38 мм |
| ANSI 125 фунтов / 150 фунтов Количество длинных болтов | N / A 4 |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>Что такое дроссельный клапан против конденсации?
Противоконденсатный дроссельный клапан обычно использует корпус клапана из алюминиевого сплава и легкое приводное устройство.
Корпус клапана из алюминиевого сплава имеет высокую коррозионную стойкость, легкий вес и простую установку. Вокруг диска используется сферическая структура для уменьшения момента трения с седлом клапана. Диск и вал клапана изготовлены из нержавеющей стали, что может не только повысить антикоррозионную способность, но также снизить теплопроводность и предотвратить слишком низкую температуру приводного устройства. Корпус приводного устройства изготовлен из легкого по весу алюминиевого сплава, который быстро рассеивает тепло и способствует выделению влаги.Использование седла из вулканизированной резины и стальной конструкции с длинной шейкой еще больше снижает теплопроводность. Так почему же дроссельная заслонка, предотвращающая конденсацию, должна быть изготовлена из алюминиевого сплава? Дроссельный клапан с защитой от конденсации, со сверхлегким корпусом клапана из алюминиевого сплава, малым крутящим моментом, прост в использовании и установке, подходит для кондиционирования воздуха, промышленного водоочистного оборудования с сильной функцией защиты от конденсации.
Использование алюминиевого сплава для литья под давлением корпуса клапана может эффективно предотвратить коррозию.
На внешнюю поверхность дроссельной заслонки, предотвращающей образование конденсата, нанесено антиконденсационное покрытие, которое может повысить гидрофильность и облегчить диффузию влаги. В то же время поверхность покрытия имеет сетчатую тонкую структуру, которая увеличивает площадь поверхности и способствует выделению влаги.
Цена дроссельной заслонки антиконденсатной
Что касается цены на дроссельную заслонку, предотвращающую конденсацию, то на цену дроссельной заслонки влияет множество факторов.Если вы хотите узнать цену на противоконденсатный дроссельный клапан, вам необходимо сообщить поставщику информацию о конкретных параметрах соответствующего клапана, включая размер клапана, давление, материал клапана и т. Д. Пожалуйста, позвоните в Bundor valve, чтобы узнать цену, наш деловой персонал предоставит вам коммерческое предложение в кратчайшие сроки.
Производитель противоконденсатных дроссельных заслонок
Bundor valve – профессиональный производитель дроссельных заслонок, который имеет большое влияние на рынке дроссельных заслонок и даже в арматурной отрасли.Это качественный поставщик на рынке клапанов. Позвоните нам, чтобы получить дополнительную информацию, или зайдите на официальный сайт для онлайн-запроса.
65ºC ТЕРМОСТАТИЧЕСКИЙ АНТИКОНДЕНСАЦИОННЫЙ КЛАПАН 1 “MMM | ИЛИ
Стоимость доставки будет рассчитана и применена автоматически в процессе продажи (оформления заказа) перед тем, как перейти к оплате.
ДОСТАВКА НИЖЕ 20 КГ:
- Экспресс-Сервис:
«Доставка до 10 часов утра»
без дополнительных затрат.
Просмотреть подходящие местоположения. Экспресс-сервис 14 часов для всех других отправлений (материковая часть Испании и Португалии) менее 20 кг.
Круглосуточное обслуживание: Балеарские острова и Андорра, менее 20 кг.
Просмотреть подходящие местоположения.ПЕРЕВОЗКИ БОЛЕЕ 20 КГ:
24/48 часовое обслуживание для отправлений на материковую часть Испании и Португалии – более 20 кг.
Круглосуточное обслуживание: Балеарские острова и Андорра.
Сервис 3-5 рабочих дней Европа Стандарт для отправлений во Францию и Германию до 35 кг.
Доставка в другие регионы, кроме Пиренейского полуострова, Балеарских островов, Франции и Германии на условиях Exworks.
Caleffi 280065 Противоконденсатный клапан 1 ” 9 м3 / ч 55 ° C
Почтовая оплата в: Великобритания
Исключено: Российская Федерация, Албания, Андорра, Беларусь, Босния и Герцеговина, Болгария, Хорватия, Республика, Кипр, Эстония, Гибралтар, Гернси, Исландия, Джерси, Латвия, Лихтенштейн, Литва, Македония, Молдова, Черногория, Норвегия, Румыния, Сербия, Шпицберген и Ян-Майен, Швейцария, Украина, Афганистан, Армения, Азербайджанская Республика, Бангладеш, Бутан, Грузия, Япония, Казахстан, Корея, Юг, Кыргызстан, Мальдивы, Монголия, Непал, Пакистан, Шри-Ланка, Таджикистан, Туркменистан, Узбекистан , Бахрейн, Ирак, Израиль, Иордания, Кувейт, Ливан, Оман, Катар, Саудовская Аравия, Турция, Йемен, Ангилья, Антигуа и Барбуда, Аруба, Багамы, Барбадос, Белиз, Британские Виргинские острова, Каймановы острова, Коста-Рика, Доминика, Доминиканская Республика, Сальвадор, Гренада, Гваделупа, Гватемала, Гаити, Ямайка, Мартиника, Монтсеррат, Нидерландские Антильские острова, Никарагуа, Панама, Пуэрто-Рико, Сент-Китс-Невис, Сент-Люсия, Сент-Винсент и Гренадины, Тринидад и Тобаго, Турки и Острова Кайкос, Вир Джин острова (U.
S.), Острова Кука, Французская Полинезия, Кирибати, Маршалловы острова, Науру, Ниуэ, Папуа-Новая Гвинея, Соломоновы острова, Тонга, Тувалу, Вануату, Уоллис и Футуна, Бруней-Даруссалам, Камбоджа, Индонезия, Лаос, Макао, Малайзия, Филиппины , Сингапур, Тайвань, Таиланд, Вьетнам, Бермуды, Гренландия, Сен-Пьер и Микелон, Боливия, Фолклендские (Мальвинские) острова, Французская Гвиана, Гайана, Суринам, Уругвай, Алжир, Ангола, Бенин, Ботсвана, Буркина-Фасо, Бурунди, Камерун , Острова Зеленого Мыса, Центральноафриканская Республика, Чад, Коморские Острова, Конго, Демократическая Республика, Конго, Республика, Кот-д’Ивуар (Кот-д’Ивуар), Джибути, Экваториальная Гвинея, Эритрея, Эфиопия, Габонская Республика, Гамбия, Гана , Гвинея, Гвинея-Бисау, Кения, Лесото, Либерия, Ливия, Мадагаскар, Малави, Мали, Мавритания, Маврикий, Майотта, Марокко, Мозамбик, Намибия, Нигер, Нигерия, Реюньон, Руанда, остров Святой Елены, Сенегал, Сейшельские острова, Сьерра-Леоне , Сомали, Южная Африка, Свазиленд, Танзания, Того, Тунис, Уганда, Западная Саудовская Аравия Хара, Замбия, Зимбабве, а / я
V13
Термостатические смесительные клапаны Barberi® Woody, устройства с боковой подачей воды, используются для регулирования температуры жидкости.
Их стандартное применение – в системах отопления с твердотопливными генераторами (поленья, пеллеты, щепа).
Их функция – поддерживать температуру жидкости, возвращающейся в генератор, на фиксированном уровне. Эта функция позволяет уменьшить конденсацию водяного пара, содержащегося в дымовых газах, который вызывает загрязнение поверхностей теплообмена и дымохода.
Клапан поддерживает высокий КПД генератора, предотвращая образование отложений и пыли от несгоревшего материала, которые уменьшают теплообмен от дымовых газов к воде системы, повреждают тягу и могут стать причиной пожара.Клапаны этой серии могут поставляться с фитингами и гайками, а если их необходимо подсоединить непосредственно к насосу, доступны версии с ходовыми гайками.
Диапазон рабочих температур: 5–100 ° C
Максимальное рабочее давление: 10 бар
Настройка защиты от конденсации: 45-55-60-70 ° C
Температура полностью нагретого байпасного порта закрытие: Tmix = Tset + 10 ° C = TR
Точность: ± 2 ° C
Коэффициент расхода:
арт.
