Автоматический газовый котел АГВ-80

Приборы АГВ-80 — автоматические газовые котлы, которые предназначены для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Технические характеристики котлов АГВ-80

Запас воды в баке, л — 80

Номинальная тепловая нагрузка горелки, ккал/час — 6000

Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час — 0,7

Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 — 0,28

Номинальное давление газа перед прибором, мм вод. ст. — 130

Максимальное давление воды в водопроводе, кгс/см2 — 6

Интервал настройки по температуре нагрева воды в баке, С — 40-90

Время нагрева воды от 20 до 900, мин. — 75

Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. — 0,1

Коэффициент полезного действия — 0,8

Диаметры отверстия в форсунках, мм:

— горелки (природный газ) — 2,4
— горелки (сжиженный газ) — 1,4
— запальника (природный газ) — 0,5
— запальника (сжиженный газ) — 0,25

Габаритные размеры, мм:

— диаметр — 410
— высота — 1560

Общий вес, кг — 85

Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.

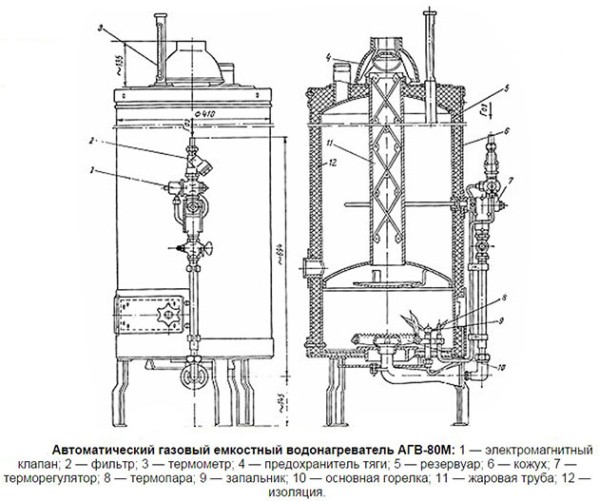

Рис. 1. Схема газового котла АГВ-80

1 — тягопрерыватель; 2 — муфта термометра; 3 — стабилизатор; 4 — фильтр; 5 — магнитный клапан, 6 — терморегулятор; 7 — газовый кран; 8 — запальник; 9 — термопара; 10 — воздушник; 11 — газовая горелка; 12 — штуцер для подачи холодной воды; 13 — бак; 14 — термоизоляция; 15 — кожух; 16 — патрубок выхода горячей воды к квартирной разводке; 17 — предохранительный клапан

Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора.

Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением.

Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Рис. 2. Схема работы терморегулятора

1 — перекидной рычаг; 2 — пружина клапана; 3 — стакан; 4 — прокладка; 5 — втулка клапана; 6 — клапан; 7 — седло клапана; 8 — инваровый стержень: 9 — втулка; 10 — трубка; 11 — гайка; 12 — прокладка; 13 — пружина, 14 — шайба; 15 — уплотнительное кольцо; 16 — корпус; 17 — фигурный рычаг; 18 — перекидная пружина.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С.

Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если газовый котел АГВ-80 настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника.

Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану

1 — горелка; 2 — запальник; 3 — контактная шайба термопары; 4 — контактная шайба магнитного клапана; 5 — кнопка.

Рис. 4. Схема магнитного газового клапана

1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь.

Магнитный клапан — прибор автоматики безопасности газовых котлов АГВ-80, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.

Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь.

Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5).

Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана. Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.

При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку.

Рис. 5. Схема магнитного газового клапана

1 — накидная гайка; 2 — контактные шайбы; 3 — пробка; 4 — прокладка; 5 — шайба коническая; 6 — основание сердечника; 7 — кнопка.

Рис. 6. Схема предохранительного клапана

1 — промежуточное кольцо; 2 — мембрана; 3 — шайба; 4 — труба; 5 — бак; 6 — кожух; 7 — верхняя крышка; 8 — крышка кожуха; 9 — корпус; 10 — прокладка.

АГВ отопление

Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.

Конструкция АГВ

Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

• пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
• происходит отрыв пламени или самопроизвольное затухание горелки;
• упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

• простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
• надежность;
• компактность;
• энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Советы по монтажу АГВ

Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор. Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:

• необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
• диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
• поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
• проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.

Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг. При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.

Заключение

Из-за невысоких доходов граждан и постоянного удорожания энергоносителей теплогенераторы, подобные АГВ еще долго не потеряют своей актуальности. К тому же, работая совместно с гравитационной системой отопления, они не требуют электроэнергии. Правда, для квартиры аппарат вряд ли подойдет, так как дымоходные шахты в современных домах отсутствуют, а поставить коаксиальный не позволяет конструкция.

Газовые котлы АГВ

Автоматический газовый котел АГВ-80

Приборы АГВ-80 — автоматические газовые котлы, которые предназначены для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Запас воды в баке, л — 80

Номинальная тепловая нагрузка горелки, ккал/час — 6000

Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час — 0,7

Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 — 0,28

Номинальное давление газа перед прибором, мм вод. ст. — 130

Максимальное давление воды в водопроводе, кгс/см2 — 6

Интервал настройки по температуре нагрева воды в баке, С — 40-90

Время нагрева воды от 20 до 900, мин. — 75

Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. — 0,1

Коэффициент полезного действия — 0,8

Диаметры отверстия в форсунках, мм:

— горелки (природный газ) — 2,4
— горелки (сжиженный газ) — 1,4
— запальника (природный газ) — 0,5
— запальника (сжиженный газ) — 0,25

Габаритные размеры, мм:

— диаметр — 410
— высота — 1560

Общий вес, кг — 85

Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.

Рис. 1. Схема газового котла АГВ-80

1 — тягопрерыватель; 2 — муфта термометра; 3 — стабилизатор; 4 — фильтр; 5 — магнитный клапан, 6 — терморегулятор; 7 — газовый кран; 8 — запальник; 9 — термопара; 10 — воздушник; 11 — газовая горелка; 12 — штуцер для подачи холодной воды; 13 — бак; 14 — термоизоляция; 15 — кожух; 16 — патрубок выхода горячей воды к квартирной разводке; 17 — предохранительный клапан

Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора.

Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением.

Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Рис. 2. Схема работы терморегулятора

1 — перекидной рычаг; 2 — пружина клапана; 3 — стакан; 4 — прокладка; 5 — втулка клапана; 6 — клапан; 7 — седло клапана; 8 — инваровый стержень: 9 — втулка; 10 — трубка; 11 — гайка; 12 — прокладка; 13 — пружина, 14 — шайба; 15 — уплотнительное кольцо; 16 — корпус; 17 — фигурный рычаг; 18 — перекидная пружина.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С.

Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если газовый котел настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника.

Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану

1 — горелка; 2 — запальник; 3 — контактная шайба термопары; 4 — контактная шайба магнитного клапана; 5 — кнопка.

Рис. 4. Схема магнитного газового клапана

1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь.

Магнитный клапан — прибор автоматики безопасности, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.

Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь.

Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5).

Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана. Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.

При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку.

Рис. 5. Схема магнитного газового клапана

1 — накидная гайка; 2 — контактные шайбы; 3 — пробка; 4 — прокладка; 5 — шайба коническая; 6 — основание сердечника; 7 — кнопка.

Рис. 6. Схема предохранительного клапана

1 — промежуточное кольцо; 2 — мембрана; 3 — шайба; 4 — труба; 5 — бак; 6 — кожух; 7 — верхняя крышка; 8 — крышка кожуха; 9 — корпус; 10 — прокладка.

Монтаж и установка котлов АГВ-80

Перед установкой котла АГВ-80 наружным осмотром проверить комплектность и сохранность всех частей. Газовый кран должен иметь плавный ход и поворачиваться от легкого усилия руки.

При установке и монтаже должны быть выполнены все условия, обеспечивающие нормальную и безопасную работу аппарата:

— Соответствующее помещение для установки прибора;

— Правильное присоединение аппарата к дымоходу, газопроводу.

— Монтаж котла в жилых зданиях допускается только при наличии дымохода с отводом в него продуктов сгорания.

— Газовые приборы могут устанавливаться в ванных комнатах и кухнях жилых здании.

— Температура помещений, в которых устанавливается агрегат, должна быть не ниже 0°С.

— При подсоединении аппарата к дымоходу должны выполняться требования пожарной безопасности.

— Площадь сечения дымохода не должна быть меньше, чем у патрубка газового аппарата, присоединяемого к дымоходу.

Работы по монтажу, системы отопления или горячего водоснабжения должны производиться по проекту, разработанному потребителем.

Запуск и регулировка котлов АГВ-80

Перед пуском проверить заполнение прибора и системы отопления водой, это контролируется появлением воды из сигнальной трубы. Затем вентиль на водопроводе закрыть и после проверки произвести пуск.

При пуске котла в работу необходимо:

— открыть газовый кран на газопроводе;

— открыть топочную дверцу и левой рукой поднести зажженную спичку к запальнику;

— нажать кнопку магнитного газового клапана до отказа и одновременно зажечь запальник.

— кнопку нужно держать нажатой до отказа одну минуту, не ослабляя нажима на неё;

— по истечении одной минуты отпустить кнопку магнитного газового клапана и медленно открыть кран газовой горелки.

— если горелка не загорится, а запальник погаснет, повторное зажигание можно производить не раньше, чем через две минуты и только после вентиляции топки;

— при запуске агрегата проверить наличие тяги в дымоходе.

При нормальной тяге пламя спички, поднесенной к колпаку тягопрерывателя, будет втягиваться под колпак. Если отсутствует тяга и выбивается пламя из топки, пользоваться аппаратом нельзя.

При нагреве воды до требуемой температуры автоматически прекращается подача газа и горелка гаснет.

Когда температура воды в котле упадет (в результате отбора воды и пополнения холодной водой или теплопотерь при отоплении), терморегулятор возобновляет подачу газа в горелку и она загорается от пламени запальника.

Рис. 7. Схема отопления

1 — аппарат; 2 — расширитель; 3 — радиатор; 4 — термометр; 5 — сбросная труба; 8 — водопроводный стояк; 7 — обратный клапан; 8 — подпиточный водопровод; 9 — обратный трубопровод; 10 — главный стояк.

При работе прибора на отопление (см. рис. 7) в систему должен быть вмонтирован бак-расширитель, снабженный сигнальной трубой.

При работе газового котла АГВ-80 на горячее водоснабжение необходимо:

— Кран разбора горячей воды держать всегда полностью открытым.

— Водопроводный вентиль, питающий прибор, должен быть закрыт как только бак будет наполнен и вода покажется из горячего крана.

— Для забора нагретой воды слегка открыть водопроводный вентиль так, чтобы горячая вода без напора вылилась из горячего крана.

— Когда забор горячей воды окончен, водопроводный вентиль должен быть закрыт.

— Температура воды, выдаваемой аппаратом для горячего водоснабжения, должна быть не более 70°С.

При эксплуатации могут встречаться некоторые явления:

— В начальной стадии запуска аппарата в работу могут появляться капли воды из-под днища бака, падающие на тарелку.

— Это результат конденсации водяных паров из-за разности температур. При нагреве воды до температуры 25—30°С конденсация прекращается.

— Появление шума (булькания) внутри бака при нагреве вот объясняется перемещением нагретых частиц воды наверх, а холодных — вниз.

— Кроме того, при длительной эксплуатации в бак заносятся с водой по водопроводной системе инородные тела в виде пакли, накипи и осадков грязной воды.

— Поэтому нужно тщательно 2—3 раза промыть всю систему отопления и бак через штуцер металлическим крючком (в виде кочерги) извлечь инородные тела из бака. После промывки и очистки бака шум прекратится.

Ремонт и регулировки

Установлен котел АГВ-80. Слабо горит газ на горелке, хотя давление газа в квартире нормальное, может можно как то прочистить, к примеру, если рукой прикрыть сопло то язычки пламени становятся еще меньше(видимо из за недостатка воздуха), возможно, что есть где то грязь или гарь которая мешает нормально гореть горелке?

Кнопочка то поди привязана? Перемените повязку.

В эксплуатации газовый котел АГВ. Что-то потрескивает внутри него после прогрева, — это что может быть?
Аппарат старый — что сделать, чтобы он работал надёжнее?

Этот котел — Автоматический газовый водонагреватель. Не бойтесь потрескиваний, это нормально.

Варианты, что потрескивает:

— детали топочного отделения от нагрева.
— внутренний бак опять же от нагрева.
— турбулятор-замедлитель в центральном канале аппарата.
— накипь внутри и так далее, выбрать по вкусу.

У меня тоже в эксплуатации газовый котел АГВ-80, и всё так же потрескивает. Насчет плохо греет. Включите котёл краном подачи газа на горелку. Не до самого конца, а до того положения, когда пламя на основной горелке перестанет увеличиваться в размерах, т.е. тот момент, когда пламя стало максимальным и дальнейшее открытие крана не способствует резкому увеличению пламени на основной горелке.

Наблюдайте за процессом прогрева труб к радиаторам отопления. Термометр на котле установлен? Если нет, то перед всеми этими операциями установите новый термометр, до 100-150 градусов. Залейте в металлическую гильзу, в которую устанавливается термометр, три чайные ложки любого машинного масла, для нормальной теплопередачи.

Прогревайте котёл и систему отопления. Заметьте температуру, при которой автоматика отключит котёл. Возможно то, что установлено отключение при 50-60 градусах. Из-за этого многие люди по незнанию замерзают. Установите больше. Вот у меня, к примеру, установлено 80 градусов, мне хватает.

Ситуация: дом отапливается газовым котлом АГВ-120 обыкновенным, старым круглым. Автоматика сломалась давно, все попытки ее ремонта завершались ничем. Попытки заменить успехом не увенчивались, т.к. все нам сообщали, что на такие котлы давно никто автоматику не производит.

Но, вот сейчас обнаружила я в продаже автоматику «Вакула-16». В описании к товару в нескольких магазинах написано, что она именно для замены старой автоматики в котлах АГВ-120 и АГВ-80.

В чем сложность. «Вакулу-16» нужно заказывать из другого города, т.е. возврат, если она не подойдет, будет затруднен. Я несколько раз писала продавцам с просьбой подтвердить, что автоматика подходит для АГВ-120, но мне вообще никто ничего не ответил.

Возможно, кто-то знает, действительно ли можно установить автоматику Вакула-16 на этот котел? Я пишу автоматику, но вообще это горелка и автоматика.

Газогорелочное устройство — автоматика ГГУ ВАКУЛА-16 для круглых котлов АГВ с клапаном 630 EUROSIT:

— 16кВт;
— наборные пластинчатые горелки;
— газовый клапан 630 EUROSIT;
— глубина топки 20см.

ГГУ ВАКУЛА-16 предназначена для сжигания природного газа в котлах типа АГВ-80 и АГВ-120, Дани. Газогорелочное устройство предназначено для эксплуатации на природном газе по ГОСТ 5542–87 с давлением 1274-100 Па. Устройство газогорелочное Вакула-16 снабжено прибором автоматического управления газовым клапаном 630 EUROSIT.

Газовый клапан не требует электропитания. Газовый клапан 630 EUROSIT позволяет производить:

— розжиг запальной горелки при помощи пьезоэлемента,
— регулирование температуры воды от +40 до +90 C,
— регулирование максимального потока газа.

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры аппарата

Тепловая мощность, кВт — 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм — 120

Время нагрева воды до 90 градусов, мин. — 60-70

Диапазон температур нагрева, градус С — 10-90

Отапливаемая площадь, кв. м — 85-100

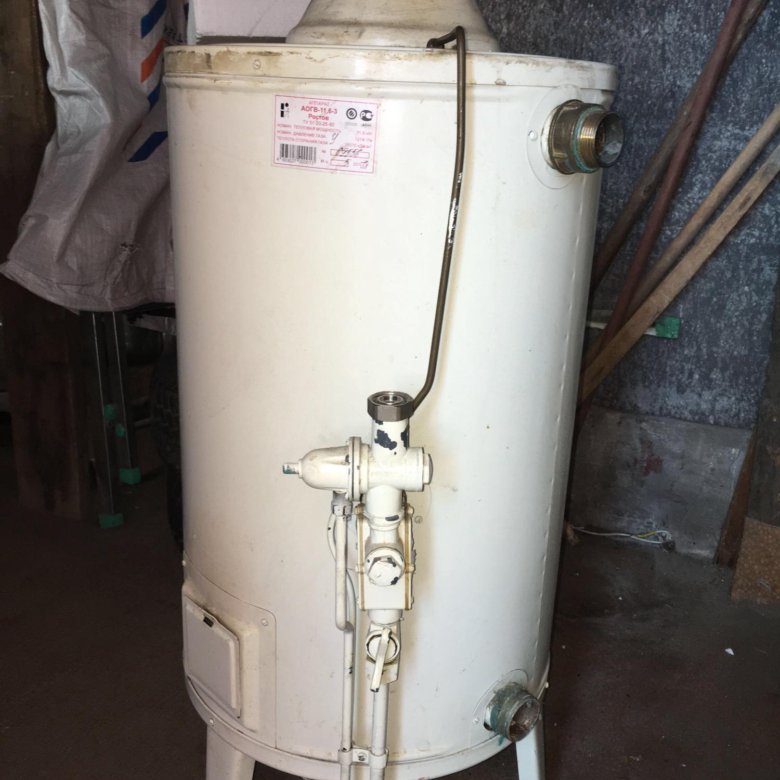

Рис.1. Газовый котел АГВ-120

1,3 — патрубки подвода холодной и отвода горячей воды; 2 — отражатель; 4 — тягопрерыватель; 5 — резервуар; 6 — кожух; 7 — терморегулятор; 8 — термопара; 9 — запальник; 10 — основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении — вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка аппарата. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

— Окисление припоя в местах контакта магнитного клапана с термопарой — Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

— Загрязнение полюсов сердечника и плоскостей якоря — Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

— Термопара не вырабатывает ЭДС: сгорел конец термопары — Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

— Засорено отверстие запальника — Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

— В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 — 1500С — Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла вода не достигает нужной температуры

— Нарушена настройка терморегулятора — Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

— Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания — Отремонтировать дымоход в соответствии с требованиями для дымоходов.

— Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси — Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

— Неполное сгорание газовой смеси, недостаточное количество первичного воздуха — Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

— Большое поступление воздуха в горелку через смеситель — Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

— Малое поступление первичного воздуха в смеситель через отверстия воздушника — Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

— Клапан и седло клапана терморегулятора загрязнены — Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы — летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 — настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль — датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя — слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Эксплуатация и ремонт котлов и газовых колонок

#Отопление.Как снизить расход газа котла, бытового

Автоматический газовый водонагреватель АГВ-80 | Винтаж документы

СССР. Министерство газовой промышленности. Ростовский завод газовой аппаратуры.
Автоматический газовый водонагреватель АГВ-80 ГОСТ 11032-69 на природном газе

Паспорт и инструкция по монтажу, эксплуатации и хранению

Северо-Кавказский межотраслевой центр научно-технической информации Ростов-на-Дону 1973 год.

Внимание!

1. Прежде чем начать пользоваться водонагревателем, внимательно ознакомьтесь с настоящим руководством.
   Нарушение правил эксплуатации, указанных в данной инструкции, может привести к несчастному случаю и вывести водонагреватель из строя.
2. Автоматический газовый водонагреватель АГВ-80 может эксплуатироваться на природном или сжиженном газе, при установке соответствующих форсунок.
3. Смонтированный водонагреватель может быть допущен к эксплуатации только после приемки его инструктором «Горгаза» и заполнения вкладыша к паспорту.
4. Инструктаж владельца водонагревателя и пуск в работу производит только работник «Горгаза».
5. Проверка и очистка дымохода, ремонт и наблюдение за системой водяного отопления производятся домовладельцем или домоуправлением.
6. Профилактическое обслуживание, устранение неисправностей, ремонт АГВ-80 и газопроводов производятся трестом конторы «Горгаз», куда и следует обращаться при обнаружении неисправностей.
7. Запасными частями к АГВ-80 обеспечивают областные, районные, городские управления-газового хозяйства.

Назначение

Автоматический газовый водонагреватель АГВ-80 предназначен для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Техническая характеристика

Запас воды в баке, л 80
Номинальная тепловая нагрузка горелки, ккал/час 6000
Расход газа горелкой (с теплотворной способностью 8000—9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час 0,7
Расход сжиженного газа горелкой (с теплотворной способностью 21000—22000 ккал/нм3
и удельным весом 2,2 кг/нм3), нм3/час 0,28
Номинальное давление газа перед водонагревателем, мм вод. ст. 130
Максимальное давление воды в водопроводе, кгс/см2 6
Интервал настройки по температуре нагрева воды в баке, °С 40-90
Время нагрева воды от 20 до 90°, мин 75
Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. 0,1
Коэффициент полезного действия 0,8
Диаметры отверстия в форсунках, мм:
горелки (природный газ) 2,4
горелки (сжиженный газ) 1,4
запальника (природный газ) 0,5
запальника (сжиженный газ) 0,25
Габаритные размеры, мм:
диаметр 410
высота 1560
Общий вес, кг 85

Устройство

Водонагреватель АГВ-80 состоит из следующих основных узлов (рис. 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.
Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора. Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры.

Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением. Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С. Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если водонагреватель настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизить температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Настройка выше 90° не допускается!
Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева спая свободного конца пламенем запальника.
Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Магнитный клапан прибора автоматики безопасности служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.
Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь. Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу (рис. 5). Газ идет на запальник.
В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 6).
Предохранительный клапан состоит из чугунного корпуса, в нем между двумя прокладками находится мембрана.

Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.
Пр и давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходит через сигнальную трубку и этим предохраняется бак от разрыва (рис. 7).

Примечание. Категорически воспрещается заменять заводскую мембрану самодельной, а также ставить заглушку на предохранительный клапан во избежание несчастного случая.

Правила по монтажу и эксплуатации

Установка и монтаж

К установке у потребителей допускаются аппараты заводского изготовления при наличии паспорта.
Перед установкой водонагревателя наружным осмотром проверить комплектность и сохранность всех частей. Газовый кран должен иметь плавный ход и поворачиваться от легкого усилия руки.

При установке АГВ-80 должны быть выполнены все условия, обеспечивающие нормальную и безопасную работу аппарата.

Такими условиями являются:
— соответствующее помещение для установки водонагревателя;
— правильное присоединение водонагревателя к дымоходу, газопроводу.
Установка водонагревателей в жилых зданиях допускается только при наличии дымохода с отводом в него продуктов сгорания от АГВ-80.
Газовые водонагреватели могут устанавливаться в ванных комнатах и кухнях жилых зданий.
Температура помещений, в которых устанавливаются водонагреватели, должна быть не ниже 0°С.

Требования, предъявляемые к помещениям, см. «Правила безопасности в газовом хозяйстве» Госгортехнадзора.
При подсоединении аппарата к дымоходу должны выполняться требования пожарной безопасности в соответствии с СНиП Ш-Г, П-62 Госстроя СССР.
Площадь сечения дымохода не должна быть меньше, чем у патрубка газового аппарата, присоединяемого к дымоходу.

Работы по монтажу АГВ-80, системы отопления или горячего водоснабжения должны производиться по проекту, разработанному потребителем (по действующим правилам и нормами), утвержденному местным «Горгазом».

Пуск и регулирование

Перед пуском проверить заполнение водонагревателя и системы отопления водой, это контролируется появлением воды из сигнальной трубы. Затем вентиль на водопроводе закрыть и после проверки произвести пуск.

При пуске водонагревателя в работу необходимо:
а) открыть газовый кран на газопроводе;
б) открыть топочную дверцу и левой рукой поднести зажженную спичку к запальнику;
в) нажать кнопку магнитного газового клапана до отказа и одновременно зажечь запальник.
Кнопку нужно держать нажатой до отказа одну минуту, не ослабляя нажима на нее;
г) по истечении одной минуты отпустить кнопку магнитного газового клапана и медленно открыть кран газовой горелки. Если горелка не загорится, а запальник погаснет, повторное зажигание можно производить не ранее, чем через две минуты и только после вентиляции топки;
д) при пуске водонагревателя проверить наличие тяги в дымоходе. При нормальной тяге пламя спички, поднесенной к колпаку тягопрерывателя, будет втягиваться под колпак. Если отсутствует тяга и выбивается пламя из топки, пользоваться водонагревателем нельзя.

При нагреве воды до требуемой температуры автоматически прекращается подача газа и горелка гаснет. Когда температура воды в водонагревателе упадет (в результате отбора воды и пополнения холодной водой или теплопотерь при отоплении), терморегулятор возобновляет подачу газа в горелку и она загорается от пламени запальника.

Правила пользования

Во избежание аварий и несчастных случаев категорически запрещается:
Лицам, не знакомым с правилами пользования водонагревателем, производить пуск его в работу.
Самостоятельно устранять неисправности в работе водонагревателя и настраивать его.
Производить ремонт или вносить какие-либо конструктивные изменения в водонагреватель, газопровод или систему отопления;
Подвешивать на газопроводные или водопроводные трубы какие-либо предметы.
При неполадках в работе водонагревателя следует закрыть газовые краны у водонагревателя и на стене перед водонагревателем и затем вызвать представителя треста «Горгаз».

Немедленно сообщайте:
о плохой тяге в дымоходе и о неисправности системы отопления — управляющему домами;
о появлении запаха газа — аварийной службе треста «Горгаз»;
о неисправности водонагревателя или газовой подводки — тресту «Горгаз».

При работе АГВ-80 на отопление (см. рис. 8) в систему должен быть вмонтирован бак-расширитель, снабженный сигнальной трубой.

При работе АГВ-80 на горячее водоснабжение необходимо:
Кран разбора горячей воды держать всегда полностью открытым.
Водопроводный вентиль, питающий водонагреватель, должен быть закрыт как только бак будет наполнен и вода покажется из горячего крана.
Для забора нагретой воды слегка открыть водопроводный вентиль так, чтобы горячая вода без напора вылилась из горячего крана. Когда забор горячей воды окончен, водопроводный вентиль должен быть закрыт.
Температура воды, выдаваемой аппаратом для горячего водоснабжения, должна быть не более 70°С.

Хранение и уход

В процессе эксплуатации для сохранения работоспособности АГВ-80 за ним необходим систематический уход: содержать водонагреватель и систему отопления в чистоте и исправном состоянии, предохранять от ударов, следить, чтобы на магнитный клапан не попадала влага.

На летнее время система отопления заполняется водой, а перед началом отопительного сезона тщательно промывается двух-трехкратным заполнением и спуском воды.

Один раз в неделю проверять заполнение системы отопления водой.
Неустановленные АГВ-80 должны храниться в упакованном виде в закрытых, сухих складских помещениях.

Гарантия

Завод гарантирует в течение 3,5 лет со дня отгрузки потребителю исправную работу водонагревателя АГВ-80 и производит замену неисправных отдельных узлов и деталей при условии соблюдения правил транспортировки, монтажа, эксплуатации и хранения потребителем согласно действующим инструкциям.

Гарантия завода на термометры технические не распространяется.
Прейскурант 24-17 Оптовая цена 53-00 Доп. прейскурант 112-01/20 Розничная цена 78-00.

Возможные неисправности в водонагревателе АГВ-80, их причины и способы устранения

Примечания. При эксплуатации АГВ-80 могут встречаться некоторые явления:
В начальной стадии запуска водонагревателя АГВ-80 в работу могут появляться капли воды из-под днища бака, падающие на тарелку. Это результат конденсации водяных паров из-за разности температур. При нагреве воды до температуры 25—30°С конденсация прекращается.

Появление шума (булькания) внутри бака при нагреве воды объясняется перемещением нагретых частиц воды наверх, а холодных — вниз.
Кроме того, при длительной эксплуатации в бак АГВ-80 заносятся с водой по водопроводной системе инородные тела в виде пакли, накипи и осадков грязной воды. Поэтому нужно тщательно 2—3 раза промыть всю систему отопления и бак АГВ-80 и через штуцер 12 (рис. 1) металлическим крючком (в виде кочерги) извлечь инородные тела из бака.
После промывки и очистки бака шум прекратится.

Указанные выше работы разрешается производить только работникам «Горгаза», знающим устройство водонагревателя, и не допускаются случайные лица, не имеющие специальных знаний.

Паспорт водонагревателя АГВ-80

Время испытания бака гидравлическим давлением 9 кгс/см2 10 мин.
Магнитный газовый клапан проверен на герметичность закрытия при нажатой и ненажатой кнопке давлением 500 мм вод. ст.
Продолжительность нажатия кнопки магнитного газового клапана при горящем запальнике = 1 мин.
Горелка и запальник проверены на горение жидкого газа при давлении 300 мм вод. ст.
Горелка и запальник проверены на горение природного газа при давлении 130-180 мм вод. ст.
Все соединения деталей АГВ-80, находящиеся под газом, проверены нз плотность при давлении 500 мм вод. ст.
Время отсечки газа после потухания запальника 60 сек.
Время проверки нагрева 80 л воды с 40°С до 90°С 50 мин.
Мембрана предохранительного клапана испытана давлением 7 кгс/см2 при температуре до 105°С.

Комплектность

Паспорт и инструкция по эксплуатации 1 экз.
Тягопрерыватель 1 шт.
Термометр 1 шт.
Оправа для термометра 1 шт.
Мембрана для предохранительного клапана 10 шт.
Испытание проведено на специальном стенде в аналогичных условиях работы АГВ-80 в системе отопления.
Контролер ОТК. Упаковщик.

Автоматический газовый котел АГВ-80

__________________________________________________________________________

Приборы АГВ-80 – автоматические газовые котлы, которые предназначены для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Технические характеристики котлов АГВ-80

Запас воды в баке, л – 80

Номинальная тепловая нагрузка горелки, ккал/час – 6000

Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час – 0,7

Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 – 0,28

Номинальное давление газа перед прибором, мм вод. ст. – 130

Максимальное давление воды в водопроводе, кгс/см2 – 6

Интервал настройки по температуре нагрева воды в баке, С – 40-90

Время нагрева воды от 20 до 900, мин. – 75

Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. – 0,1

Коэффициент полезного действия – 0,8

Диаметры отверстия в форсунках, мм:

– горелки (природный газ) – 2,4
– горелки (сжиженный газ) – 1,4
– запальника (природный газ) – 0,5
– запальника (сжиженный газ) – 0,25

Габаритные размеры, мм:

– диаметр – 410
– высота – 1560

Общий вес, кг – 85

Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.

Рис. 1. Схема газового котла АГВ-80

1 – тягопрерыватель; 2 – муфта термометра; 3 – стабилизатор; 4 – фильтр; 5 – магнитный клапан, 6 – терморегулятор; 7 – газовый кран; 8 – запальник; 9 – термопара; 10 – воздушник; 11 – газовая горелка; 12 – штуцер для подачи холодной воды; 13 – бак; 14 – термоизоляция; 15 – кожух; 16 – патрубок выхода горячей воды к квартирной разводке; 17 – предохранительный клапан

Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора.

Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением.

Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Рис. 2. Схема работы терморегулятора

1 – перекидной рычаг; 2 – пружина клапана; 3 – стакан; 4 – прокладка; 5 – втулка клапана; 6 – клапан; 7 – седло клапана; 8 – инваровый стержень: 9 – втулка; 10 – трубка; 11 – гайка; 12 – прокладка; 13 – пружина, 14 – шайба; 15 – уплотнительное кольцо; 16 – корпус; 17 – фигурный рычаг; 18 – перекидная пружина.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С.

Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если газовый котел АГВ-80 настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника.

Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану

1 – горелка; 2 – запальник; 3 – контактная шайба термопары; 4 – контактная шайба магнитного клапана; 5 – кнопка.

Рис. 4. Схема магнитного газового клапана

1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь.

Магнитный клапан – прибор автоматики безопасности газовых котлов АГВ-80, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.

Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь.

Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5).

Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана. Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.

При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку.

Рис. 5. Схема магнитного газового клапана

1 – накидная гайка; 2 – контактные шайбы; 3 – пробка; 4 – прокладка; 5 – шайба коническая; 6 – основание сердечника; 7 – кнопка.

Рис. 6. Схема предохранительного клапана

1 – промежуточное кольцо; 2 – мембрана; 3 – шайба; 4 – труба; 5 – бак; 6 – кожух; 7 – верхняя крышка; 8 – крышка кожуха; 9 – корпус; 10 – прокладка.

__________________________________________________________________________

__________________________________________________________________________

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Автоматический газовый водонагреватель АГВ-80 – Энциклопедия домовладельца

Автоматические газовые водонагреватели типа АГВ-80 изготавливались Ростовским заводом газовой аппаратуры и предназначались для местного водяного отопления помещения или горячего водоснабжения. В настоящее время аппараты не производятся, но многие из них находятся в эксплуатации более 40 лет и продолжают работать. Первоначально аппарат предполагалось использовать только для горячего водоснабжения, он имел в своей конструкции предохранительный клапан на 0,6 МПа. В дальнейшем АГВ-80 стал использоваться для открытых систем отопления, что стало его основным применением.

АГВ-80 имеет следующие технические характеристики:

• тепловая нагрузка — 6.000 ккал/час;
• площадь отапливаемого помещения — до 60 м²;
• настройка температуры воды — от 40 до 90 °С;
• вместимость бака — 80 литров.

Основу водонагревателя составляет сварной бак из металла толщиной 3-4 мм, который является теплообменником. Изнутри бак имеет цинковое покрытие, что и обеспечивает АГВ-80 большой срок службы. Сверху бак покрыт кожухом из листовой стали. Термоизоляция из стекловолокна обеспечивает температуру поверхности кожуха не более 40 °С. В топке, ограниченной сверху днищем бака, установлена основная горелка водонагревателя. Запальник подает пламя на основную горелку и термопару. Терморегулятор обеспечивает поддержание температуры воды в баке в пределах от 40 до 90 °С. Закрытие электромагнитного клапана при погасании пламени запальника должно происходить в течение 60 секунд, при срабатывании датчика тяги — в течение 20 60 секунд.

Автоматический газовый водонагреватель АГВ-80

Внутри бака по всей высоте расположена жаровая труба, в которую вставляется удлинитель теплового потока (турбулизатор), что способствует повышению коэффициента полезного действия водонагревателя. Основная горелка АГВ-80 вначале изготавливалась из чугуна, в дальнейшем применялась сталь.

Электромагнитный клапан является основой автоматики безопасности, обеспечивающей прекращение подачи газа при погасании запальника. Имеется также автоматика, обеспечивающая прекращение подачи газа при нарушении тяги в дымоходе. При её срабатывании сначала прекращается подача газа на запальник, а затем закрывается электромагнитный клапан. Такой принцип работы автоматики называется «с отводом газа от запальника». Электромагнитный клапан работает вместе с термопарой.

Термопара состоит из соединенных между собой двух металлов: хромеля и копеля, которые образуют горячий спай. Хромель присоединяется к медной трубке, а копель — к медному проводу, который по всей длине термопары изолируется от трубки изоляцией на основе асбестовой нити. При нагревании конца термопары она вырабатывает термоэлектродвижущую силу (электрическое напряжение). Конец медной трубки развальцован и на него одета накидная гайка, которая в затянутом положении обеспечивает контакт между термопарой и электромагнитом клапана. Контакт термопары выполнен из припоя. Чтобы обеспечить изоляцию контакта от медной трубки, устанавливается изолирующая шайба.

Термопара АГВ-80

Элекгромагнитный клапан состоит из двух частей: газовой и электрической, между которыми зажата мембрана, предотвращающая утечку газа. В электрической части расположен электромагнит, к которому присоединена термопара. В газовой части имеются два клапана, расположенные на одном штоке. Они перемешаются вниз при нажатии на кнопку. В то же время их отжимает вверх возвратная пружина.

Электромагнитный клапан АГВ-80

Клапаны могут занимать три положения: крайнее верхнее — перекрыта подача газа на основную горелку и запальник; крайнее нижнее — подача газа на основную горелку перекрыта, а на запальник открыта и промежуточное — газ поступает и на основную горелку и на запальник.

В крайнем верхнем положении нижний клапан прижат возвратной пружиной к седлу. На рисунке такое положение клапанов изображено справа. Газ, вошедший слева внутрь газовой части, не может идти дальше ни к основной горелке, ни к запальнику.

При нажатии кнопки вниз она с помощью штока перемещает клапана в крайнее нижнее положение. При этом нижний клапан отходит от седла и пропускает газ вверх. В то же время верхний клапан прижимается к своему седлу, поэтому газ дальше не идет. Он может поступать только на запальник. Одновременно в электрической части якорь прижимается к сердечнику электромагнита.

После розжига запальника его пламя нагревает спай термопары, которая через 1 мин выдает ток электромагниту, который начинает удерживать якорь. Если кнопку плавно отпустить, то система клапанов под действием возвратной пружины начнет перемещаться вверх до тех пор, пока верхний шток не упрется своими плечиками в притянутый якорь. Клапана при этом установятся в среднее (рабочее) положение, при котором газ поступает и на запальник и на основную горелку. На рисунке 95 такое положение клапанов изображено слева.

При погасании запальника термопара остынет, перестанет вырабатывать термо-ЭДС, электромагнит перестанет притягивать якорь и вся система клапанов под действием возвратной пружины переместится в крайнее верхнее положение, при котором нижний клапан будет закрыт. Газ не пойдет на запальник и основную горелку.

Наиболее часто встречающейся неисправностью автоматики безопасности АГВ-80 на основе электромагнитного клапана является неспособность находиться в открытом положении при наличии пламени запальника — «клапан не держит». Причинами могут быть:

1. Нарушение электрической цепи между термопарой и электромагнитом — обрыв или короткое замыкание. Причинами могут быть:

• отсутствие контакта между термопарой и катушкой электромагнита — зачистить контакты, подтянуть накидную гайку термопары;
• нарушение изоляции медного провода термопары и короткое замыкание его с трубкой — заменить термопару:
• чрезмерное натяжение накидной гайки и разрыв пайки в месте контакта втулки с основанием — заменить электромагнитный клапан;
• нарушение изоляции витков катушки электромагнита, замыкание их между собой или па сердечник — заменить электромагнитный клапан;
• отрыв копелевого сердечника от хромелевой трубки термопары — заменить термопару;
• нарушение магнитной цени между якорем и сердечником катушки элекгромагнита из-за окисления, грязи, жировой пленки и т.д. — зачистить поверхности при помощи лоскута грубой ткани.

2. Недостаточный нагрев термопары:

• закоптился горячий спай термопары — очистить горячий спай, отрегулировать горение запальника;
• засорились отверстие в огневом насадке запальника или его сопло — прочистить сопло и огневой насадок запальника;
• неправильно установлен запальник относительно термопары — установить запальник относительно термопары, чтобы обеспечивался прогрев горячего спая.

3. В процессе эксплуатации термопара может выгореть, в этом случае её необходимо заменить.

Устройство, принцип работы и возможные неисправности термоэлектрических автоматик безопасности, используемых на другом бытовом газоиспользующем оборудовании, во многом схожи с устройством, принципом работы и неисправностями автоматики АГВ-80.

Автоматика по тяге состоит из датчика тяги, установленного под колпаком АГВ-80, и трубки, соединяющей датчик с тройником на электромагнитном клапане. Датчик тяги состоит из биметаллической пластины, на конце которой установлен клапан с уплотнением и кронштейна, который крепится к корпусу водонагревателя. К кронштейну сверху с помощью двух винтов с гайками крепится биметаллическая пластина.

Датчик тяги АГВ-80

В кронштейне имеется отверстие, в которое снизу входит штуцер, зажимаемый сверху гайкой для фиксации положения. Штуцер имеет конусное окончание, которое превращает идущее внутри штуцера сквозное сверление диаметром 2,5 мм в седло клапана. К штуцеру подсоединена трубка с натяжной гайкой, которая соединена с трубкой, идущей к электромагнитному клапану. На штуцер электромагнитного клапана, подающий газ к запальнику, устанавливается тройник, к которому накидными гайками крепятся трубки, подающие газ и к запальнику и к датчику тяги, установленному под колпаком АГВ-80.

При отсутствии тяги продукты сгорания, выходя из-под колпака, нагревают биметаллическую пластину, которая разгибается и клапан с уплотнением отходит от конусного окончания штуцера. Газ из трубки, соединяющей датчик тяги с электромагнитным клапаном, начинает сбрасываться. Из-за того, что диаметр отверстия в штуцере превышает диаметр отверстия в дросселе, установленном в т ройнике, подача газ на запальник резко уменьшится. Он перестает нагревать термопару, которая не вырабатывает термо-ЭДС и электромагнитный клапан закроется. Подача газа на основную горелку и запальник прекратится.

Основная неисправность датчика — износ уплотнения, которое не обеспечивает герметичного перекрытия штуцера. В этом случае газ будет сбрасываться, а пламя запальника уменьшится. Аналогично работает автоматика по тяге «с отводом газа от запальника», устанавливаемая на другом бытовом газоиспользующем оборудовании.

Терморегулятор расположен по ходу газа ниже электромагнитного клапана. Он прекращает подачу газа к основной горелке при достижении заданной температуры воды и возобновляет подачу газа после её охлаждения.

Терморегулятор АГВ-80

Терморегулятор состоит из корпуса, лагунной трубки с проходящим внутри инваровым стержнем, системы рычагов, клапана с пружиной, регулятора настройки. Один конец латунной трубки ввернут в корпус терморегулятора, а инваровый стержень ввернут в свободный конец латунной трубки, помещенный в бак. Второй конец стержня упирается в рычаг, расположенный в корпусе терморегулятора. Латунная трубка находится в баке и нагревается и остывает вместе с водой.

Система рычагов состоит из двух шарнирно соединенных рычагов и пружины. В один конец системы упирается инваровый стержень, а второй конец системы рычагов воздействует на клапан. Система рычагов может находиться в двух положениях — открытом и закрытом. Клапан все время прижимается к седлу в корпусе терморегулятора пружиной, которая стремится перекрыть проход газа к основной горелке.

Регулятор настройки состоит из затягивающегося рычага с хомутом, который одет на инваровый стержень. С помощью рычага и хомута стержень можно вращать в резьбе латунной трубки, укорачивая или удлиняя его свободный конец. При вращении рычага настройки против часовой стрелки температура срабатывания терморегулятора увеличивается.

При нагреве воды в баке латунная трубка удлиняется, а инваровый стержень практически не изменяет свою длину, так как имеет очень малый коэффициент линейного расширения. Стержень перестает давить на систему рычагов, которая переходит в закрытое положение и перестает давить па клапан. Клапан под действием пружины закрывает проход газа на горелку.

После охлаждения воды латунная трубка укорачивается, инваровый стержень надавливает на конец системы рычагов, которая переходит в открытое положение. Клапан под действием второго конца системы рычагов открывает проход газа на горелку, которая загорается от запальника.

К основным неисправностям терморегулятора относятся:

1. Терморегулятор не настраивается и не срабатывает:

• деформированы большой или малый рычаги — заменить рычаги;
• рычаги сошли с места — установить рычаги на место;
• опорные грани рычагов износились — заменить рычаги;
• перекошена пружина системы рычагов — установить пружину.

2. Терморегулятор срабатывает, но не прекращает подачу газа:

• слаба пружина клапана — заменить пружину клапана;
• под клапан попала грязь — очистить клапан и седло от загрязнений;
• шток клапана заедает в направляющей втулке — очистить шток клапана.

Необходимо заметить, что клапана многих терморегуляторов с инваровым стержнем специально изготавливаются таким образом, чтобы при закрытии клапан пропускал часть газа на горелку, которая должна при этом работать в режиме «малое пламя».

Наш канал в Телеграм

технические характеристики газового котла, как пользоваться

В нашем сегодняшнем материале – обзор автоматического газового водонагревателя (АГВ 80), технические характеристики которого рассчитаны на использование с целью местного водного обогрева помещений и обеспечения горячей водой. Рассмотрим параметры, особенности устройства, правила эксплуатации и другие не менее важные нюансы, касающиеся его эксплуатации.

АГВ 80 технические характеристики Источник Avito

Технические характеристики

Отопительное устройство предназначено для работы с водяными системами отопления и способно обеспечить оптимальный обогрев помещений площадью до 60 м2. Также комбинированный котёл оснащён накопительной ёмкостью для одновременного нагрева воды. Объём хранилища 80 л, время нагрева – не более часа (в зависимости от температуры подающей и выдающейся жидкости).

Общие технические характеристики АГВ-80 представлены далее.

Технические и эксплуатационные характеристики водонагревателя агрегата АГВ-80 Источник pandia.ru

По эксплуатационным показателям агрегат показывал средний расход газа и сравнительно неплохой КПД. Однако следует подчеркнуть, что водонагреватель поставлен в серийное производство в начале 70-х гг. прошлого века и аналогов среди себе подобных нет имел.

По прошествии лет, с появлением других, более модернизированных устройств, работающих на природном газе, аппарат сохранил хорошие технические и эксплуатационные характеристики. Подтверждением этому служит факт того, что АГВ-80 служит и в настоящее время.

Ниже представлены паспортные данные водонагревателя АГВ-80.

Паспорт водонагревателя АГВ 80 Источник pandia.ru

Полезно! При внушительном объёме водонагревательного резервуара, агрегату свойственны небольшие габариты. Всего чуть более полутора метров в высоту и 41 см в диаметре.

Привет из прошлого или новое дыхание

Устройства старого образца встречаются в домах и сегодня, поэтому утилизировать их, выбрасывать или сдавать на металлолом, не рекомендуется по следующим причинам:

• они еще пригодятся как временный вариант отопления перед покупкой современного котла;
• в случае нехватки средств станут недорогой альтернативой протекшему котлу.

Если же рассматривать недостатки: как непривлекательный внешний вид или излишнюю массивность, то они меркнут перед долговечностью надежностью таких газовых котлов, ведь ломаться в них нечему:

• отсутствует модная импортная автоматика, которая дает сбои;
• швы металлического корпуса надежно сварены и не дают течи;
• минимален набор комплектующих ремонтопригодных деталей.

Колонки в ретро стиле

Сейчас стало модным использовать газовые котлы старого типа в помещениях, дизайн которых выполнен в стиле модерн, индастриал, стим-панк или ретро-шик. Грубоватые детали дополняют строгость этих стилей, а работают приборы по-прежнему надежно и безотказно. Фото с примерами таких неординарных интерьеров заполняют страницы глянцевых таблоидов.

Устройство

Корпус АГВ-80 выполнен из оцинкованного сварного металла, стойкого к возникновению коррозии в результате постоянного контакта с водой. Внутренняя часть резервуара имеет дополнительную термоизоляцию, предохраняющую жидкость от быстрого остывания. Фактически всю конструкцию можно разделить на 3 части:

• Верхняя, с патрубком выхода горячей воды, предохранительным клапаном, муфтой термометра и тягопрерывателем дымохода.
• Средняя, представленная на схематичном изображении как основной бак для воды. Внутри него установлена труба дымохода со стабилизатором тяги.
• Нижняя, рабочая часть. В ней сконцентрированы основные узлы, отвечающие за работоспособность агрегата: горелка с термопарой и запальником, осуществляется регулирование подачи газа, подаётся «свежая» холодная вода.

Устройство первого советского газового водонагревателя АГВ-80 Источник pandia.ru

Устройство рабочего узла

Регулирование температуры находящейся в резервуаре жидкости осуществляется терморегулятором. Относится он к приборам, работающим по двухпозиционному принципу (в положении «открыто» или «закрыто»). За счёт него и происходит автоматическое изменение температуры воды. Изменение положения впускного клапана непосредственно связано с реакцией латунной трубки терморегулятора.

Расположенная внутри ёмкости, она чувствительна к температурным перепадам жидкости и, в зависимости от её значения, способна линейно увеличиваться в размерах. Тем самым подаётся сигнал на стержень инвара. Тот, в свою очередь, установлен внутри латунной трубки и практически не меняется в зависимости от окружающей его температуры. Получив инерционное движение от трубчатого элемента, стержень оказывает давление на пружинную систему рычагов, которые связаны с терморегуляторным клапаном.

Принцип работы терморегулятора АГВ 80 Источник energospravka.ru

На терморегуляторе имеется специальная шкала и ручка-указатель, за счёт перемещения которой осуществляется настройка на конкретную температуру (от 40 до 90°С). Изменение заданных параметров происходит за счёт изменения размера свободного конца металлического стержня путём ввёртывания внутрь втулки на латунной трубке.

Полезно! При настройке терморегулятора в максимальном положении (90°С) указатель должен находиться напротив шкалы «Гор». В минимальном значении (40°С) – рядом с «Хол».

Для повышения или понижения заданной температуры, следует выполнить такие действия:

• Отвёрткой отвернуть винт, соединяющий стержень с ручкой-указателем.
• Переместить её в нужную позицию (вверх или вниз).
• Вернуть вывернутый винт на прежнее место, соединив ручку и стержень.
• Отвести ручку-указатель в крайнюю (верхнюю или нижнюю) позицию.

Важно! Настраивать терморегулятор выше 90°С запрещено.

Газовое оборудование

Водонагреватель АГВ-80 относится к газовым агрегатам, способным работать в автоматическом режиме. Контроль за пламенем и защита от загазованности возложена на хромель-копелевую термопару. В момент розжига котла между двумя соединёнными проводниками с нулевым потенциалами, возникает изменение разности. В результате между противоположными контактами образуется напряжение, приводящее в действие газовый клапан. Последний, срабатывая открывает и фиксируется в открытом положении. При снижении температуры вокруг хромель-копелевой термопары, напряжение на её контактах пропадает. Клапан закрывается, подача газа прекращена.

Наглядный пример работы термопары газового оборудования Источник telemento.ru

Интересно! Такое приспособление успешно используется и в современном газовом оборудовании. Разница заключается лишь в замене типов термопар на более чувствительные к температурным перепадам.

Следующим элементом газового оборудования автоматического водонагревателя является запальник. Предназначается он для нагревания термопары и розжига горелки. Пламя на его форсунках не гаснет до момента отключения подачи газа.

На представленном далее схематичном изображении приведён пример расположения и подсоединения магнитного клапана с термопарой и запальником. Цифрами на схеме обозначаются следующие детали:

• 1 – горелка.
• 2 – запальник.
• 3 – контактная шайба термопары.
• 4 – контактная шайба магнитного клапана.
• 5 – клавиша принудительного пуска газа.

Схема термопары, запальника и подсоединение их к магнитному клапану Источник prom.st

Автоматизация

Можно выбрать бюджетный вариант , направленный на снижение газа при отсутствии хозяев. Этот режим позволяет избежать опасности размораживания системы в холодное время.

Современный АГВ-котел укомплектован множеством датчиков, обеспечивающих высокую степень автоматизации

Датчики на котле позволяют заметить неисправности, безошибочно определить, систему, которая дала сбой для оперативного устранения проблемы. Автоматика АГВ контролирует отключение подачи газа если нарушена тяга дымохода, при падении давления газа или когда гаснет пламя запальника.

Правила, которые необходимо соблюдать при монтаже

Требования, предъявляемые к установке АГВ-80, прописанные в инструкции по его эксплуатации не текущий момент считаются неактуальными. Поэтому приводим отдельные выписки из СНиП 42-01 и МДС 41.2-2000:

• Площадь помещения – минимум 4 м2.
• Высота потолков – минимум 250 мм.
• Объём помещения – минимум 15 м3.
• Ширина дверного проёма – не менее 800 мм, с открытием наружу.
• Величина зазора под дверью – минимум 20 мм.
• Источник естественного освещения, площадь которого определяется расчётом 0,03 м2 на 1 кубометр пространства. Пример вычисления для котельной, площадью в 20 м3: 20 * 0,03 = 0,6 м2.
• Наличие вентиляционной системы.
• Материал стен, ограждающих помещение от соседнего, должен быть огнестойким, с пределом не меньше 0,75 ч или быть отделанной конструкциями, собранными из негорючих элементов.

Требования к помещению, в котором устанавливается АГВ-80 Источник gradusplus.com

Критерии выбора оборудования для отопления частного дома

Главным аспектом при покупке агрегата является мощность. Считается, что на обогрев каждых 10 м² площади приходится 1 кВт энергии. Однако при таком подсчете не учитываются теплопотери. Они зависят от того, из каких материалов сделаны в доме стены, потолок и полы, от региона, в котором находится здание. Все это при проведении сложных расчетов учитывают специалисты.

Мощность рассматриваемого котла – 7 кВт. С учетом КПД на уровне 85% показателя хватит только на обогрев 60 м² – в том случае, если дом находится в южном регионе, а стены и потолок утеплены с помощью современных материалов. Для северных регионов показатель составляет до 20% дополнительной мощности.

Важный критерий выбора – функциональность агрегата (только отопление либо таковое и горячее водоснабжение). Принято считать, что второй вариант менее выгодный, поскольку дороже, однако первый тип оборудования (одноконтурный аппарат), несмотря на экономию, требует установки дополнительного бойлера для жидкости.

Что касается автоматических систем безопасности, то даже в усовершенствованных модификациях они достаточно простые. Электронная начинка и множество рычагов не предусмотрены, но система безопасности надежна и не уступает таковой в импортных моделях.

Особенности эксплуатации АГВ 80

Заводом-производителем предусматривается, что в ходе эксплуатации автоматического газового водонагревателя могут происходить определённые явления. Ниже приводим их перечень и рекомендованные действия по их устранению (согласно инструкции по эксплуатации данного агрегата):

• Запуск устройства после продолжительного перерыва может сопровождаться концентрацией капель влаги на днище ёмкости. Это происходит в результате скапливания частиц конденсата, образующегося в результате температурного перепада с разных сторон стенок. После того, как температура воды достигнет 25-30° их скапливание конденсата прекращается.
• Периодические булькающие звуки, раздающиеся из внутренностей рабочего объёма, объясняются перемещением разогретых частиц воды вверх, а холодных – вниз.
• В результате длительной службы внутри рабочего объёма могут скапливаться инородные тела. Часто они представлены ы виде пакли, глиняного или известнякового налёта, ржавчины либо других частиц стороннего происхождения. Для снижения их концентрации на ключевых элементах водонагревателя необходимо периодически осуществлять качественную очистку внутренней системы. Выполняется это двух-трёхкратной промывкой системы отопления и резервуара сильным потоком воды с подсоединением через вводной штуцер.

АГВ 80 с современной системой отопления Источник eco-kotly.ru

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Первый запуск и регулировка

На подготовительном этапе следует удостовериться в герметичности резьбовых соединений газопровода, плотности запорных устройств, исправности работы автоматических систем. При этом нужно учитывать, что большинство перечисленных работ выполнять самостоятельно не рекомендуется. Поэтому, для получения квалифицированной помощи, рекомендуется обратиться в специализированное предприятие, занимающееся данными услугами.

Перед первым запуском водонагревателя АГВ-80 необходимо убедиться в заполнении подсоединённой к нему системы отопления водой. Также жидкостью должен быть наполнен накопительный резервуар бака. Сделать это легко взглянув на сигнальную трубку. Появление в ней воды обозначает достаточный уровень. После этого перекрыть подачу водопровода и осуществить первый запуск.

Предварительные работы перед первым пуском Источник 1-teplodom.ru

Следующими действиями нужно удостовериться в наличии соответствующей тяги в дымоходе. Сделать это можно любым удобным способом. Самый простой заключается в манипуляциях такого плана:

• Зажечь спичку и поднести её к колпачку, расположенному на тягопрерывателе.
• При хорошо функционирующей тяге пламя будет стремиться (втягиваться) внутрь колпака.

Важно! Если этого не происходит, а при розжиге пламя пытается «вырваться» наружу через дверцу топки, пользоваться газовым оборудованием запрещено. Последующая эксплуатация допускается только после устранения причин и создания соответствующей тяги.

Газовая горелка АГВ-80 Источник chipmaker.ru

Типы теплообменников

Основной теплообменник котла может изготавливаться из разных материалов:

• Теплообменник из нержавейки используют в настенных котлах.
• Стальной теплообменник предназначен для котлов эконом-класса.
• Чугунный теплообменник применяют в котлах напольного варианта.
• Стальной теплообменник относится к низкому ценовому сегменту, но и рабочие характеристики у него соответствующие. Теплообменник из нержавеющей стали или чугуна занимают равные позиции. При этом последний вариант имеет хорошую теплоемкость, а первый – более совершенную конструкцию и технологичность, что и определяет их напольное или настенное расположение.

Наиболее распространённые неисправности

Агрегат АГВ-80 – устройство с продолжительной историей существования. За более чем полувековую историю аппарат зарекомендовал себя с положительной точки зрения. Тем не менее, периодически могут возникать проблемы технического характера. По информации, взятой из инструкции по эксплуатации, представленной производителем, наиболее популярными является ряд следующих.

Гаснет запальник

Из-за образовавшегося окисления на контактах магнитного клапана и термопары сердечник не удерживает якорь. Решается проблема следующими действиями:

• Отвернуть гайку на магнитном клапане.
• Прочистить контакты мелкой наждачной бумагой, при необходимости обработать специальной жидкостью.
• Завернуть гайку на место.
• Проверить работу запальника.

Аналогичную проему может создать плохой контакт между полюсами сердечника и плоскостью якоря. В этом случае следует выполнить такие действия:

• Отвёрткой вывернуть 4 винта и демонтировать колпачок пусковой колонки вместе с якорем.
• Аккуратными движениями протереть глянцевую поверхность плоскости якоря и электромагнитного сердечника.
• Собрать в порядке обратном снятию.
• Проверить работу запальника.

Электромагнитный клапан водонагревателя АГВ-80 Источник ooowest. ru
Не работает термопара (не вырабатывается требующееся напряжение). Происходит это в большинстве случаев из-за перегоревшего концевика. Проблема решается только установкой нового элемента. Поджимать или завязывать кнопку пуска категорически запрещено.

Огонь на запальнике гаснет или коптит. В этом случае следует обратить внимание на газовые отверстия на горелке запальника. Скорее всего они засорены, проблема решается после прочистки прорезей.

Красивый дефлектор дымохода Источник gradusplus.com

Плохая тяга дымохода. Существующий дымоотводящий канал не обеспечивает номинальный отвод продуктов сгорания природного газа. В этом случае сердечник не притягивает якорь магнитного клапана, что отражается в том, что горелка получает питающий состав, не соответствующий тому, который для неё предназначен. Обилие воздуха, разряжает газовую смесь, делая её слабогорючей.

Проблемы иного характера

Проблемы, связанные с плохо горящей или гаснущей горелкой, являются наиболее популярным видом неисправностей любого газового оборудования. Кроме них, при эксплуатации АГВ 80 могут возникнуть неисправности и иного характера.

Газовый тракт котла

Конструкция котла предусматривает вентилятор, нагоняющий воздух для горения в топку котла в принудительном порядке. Создаваемого напора достаточно для того, чтобы продукты сгорания продавились через теплообменник, уходя через дымоход. Это закрытый вид топки. Здесь объем воздуха максимально приближен к идеальному объему, за счет этого количество тепла, уходящего в газоход, минимально.

Некоторые котлы предполагают создание необходимой для горения тяги при помощи дымохода. Это вид котлов с открытыми топками, он делает конструкцию несколько дешевле. Но когда в котле вентилятора нет, показатель КПД снижается, возрастают и требования к трубе. Например, у котлов с вентилятором дымовую трубу можно выводить через стену вертикально, для котла с открытой топкой это невозможно.

Какие бывают требования к установке газового котла смотрите здесь.

Напольный котел ОАГВ (Люкс энергонезависим)

Благодаря использованию энергии уходящих через коаксиальный дымоход газов имеется возможность подавать в котел уже подогретый воздух. Если температура воздуха в топке для горения повышена, для самого процесса это благоприятно: улучшается розжиг, факел горит равномерно, не затягивая горение, это обеспечивает лучший теплосъем.

В реальности повышение температуры по этой причине не слишком заметно, если с улицы поступает холодный воздух. Но общие показатели КПД повышаются, так как экономия получается на подогреве воздуха, который поступает в дом ─ котел всасывает воздух из помещения и выводит через дымоход.

Газовые котлы АГВ для частного дома — технические характеристики

Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища. Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью. Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

Газовый котёл АГВ-80

В чем разница АГВ и АОГВ

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах.Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

• Эконом — вся арматура и автоматика российского производства.
• Универсал — в наиболее ответственных узлах используется импортная автоматика.
• Комфорт — вся арматура и автоматические приборы итальянского производства.

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

Характеристика	Модель
	АОГВ-11,6-3		АОГВ-17,4-3		АОГВ-23,3-3		АОГВ-29-3
Мощность горелки (кВт)	11,6		17,4		23,3		29
Отапливаемая Smax (м2)	116		174		233		290
Топливо	Природный или сжиженный газ
Рабочее давление газа (Па)	1274 — природный 2940 — сжиженный
КПД отопления (%)	86	88		88		89
Рабочее давление в котле (кПа)	100
Габариты (мм)	850×310×412	1050×420×480
Масса (кг)	30	49		52		55
Тип установки	Напольный
Диаметр газоотвода (мм)	117	135				140
Диаметр магистралей (газ-отопление) в дюймах	½ – ½	¾ – 2

Конструкция АГВ

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

Конструкция газового агрегата АГВ-80

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

1. При падении тяги.
2. Падении давления в топливной магистрали.
3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Конструкция газового агрегата АГВ-120

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

• Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
• Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
• Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
• Относительно небольшие размеры.
• Приемлемая цена.

Минусы

• Морально устаревшая конструкция.
• Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 ⁰С.
• Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
• Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
• Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.

Нюансы выбора

Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным. Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять. Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.

Схема АГВ отопления

АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.

В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:

API конвертации

FRN | Федеральная комиссия по связи

Описание

Этот API имеет 2 вызова методов: getList и getInfo. Вызов GetList принимает параметры аббревиатуры штата или кода FIPS штата, а также индикатор «да» или «нет» для нескольких состояний и возвращает всех поставщиков широкополосного доступа в этом состоянии. Вызов GetInfo принимает номер FRN провайдера широкополосного доступа и возвращает информацию о провайдере.

Почему мы его предоставляем

Мы предоставляем этот API, чтобы повысить ценность прозрачности поставщиков услуг широкополосного доступа, предоставляющих услуги в каждом штате. Заявители в FCC должны получить регистрационный номер, названия компаний, названия родительских и дочерних компаний часто меняются от штата к штату и от региона к региону. Предоставление единого места для понимания сложного наименования этих поставщиков принесет пользу потребителям.

Язык описания веб-приложений (WADL)

Конечная точка — http://data.fcc.gov/api/frn/application.wadl

Контент WADL




   <ресурсный путь ="getInfo">













     90  19








<      /ответ>





Вызов метода FRN

1. получить список

   Поиск FRN в состоянии

   вызов API

   http://data. fcc.gov/api/frn/getList?stateCode=<параметр1>&multi=<параметр2>

   пример вызова

   http://data.fcc.gov/api/frn/getList?stateCode=IL&multi=Yes

   параметры

   • stateCode — аббревиатура штата (например, «IL») или код штата FIPS (например, 17)
   • multiStates (необязательно) — «Да», если работает в других состояниях, или «Нет», если не работает в других состояниях

   ответ

   JSONP

   callback({“@executionTime”:”4.31″,”@status”:”OK”,”Frns”:{“Frn”:[{“frn”:”0017855545″,”companyName”:”Cygnus Tele Communications Corporation” ,”holdingCompanyName”:”Cygnus Tele Communications Corporation”,”regulationStatus”:”N”,”modifyDate”:”2010.07.30 15:23:02″}]}})

   JSON

   {
    “@executionTime”: “4.31”,
    “@status”: “ОК”,
    “Frns”: {“Frns”: [
     {
      “frn”: “0017855545”,
      “companyName”: ” Телекоммуникационная корпорация Cygnus”,
      “holdingCompanyName”: “Телекоммуникационная корпорация Cygnus”,
      “regulationStatus”: “N”,
      “modifyDate”: “2010. 07.30 15:23:02″
     }
    ]}
   }

   XML




      0017855545
       Телекоммуникационная корпорация Cygnus
      Cygnus Telecompany Corporation
      N
      2010.07.30 15:23:02




   Ответ об ошибке

   Если на стороне сервера возникает какое-либо исключение, оно перехватывается и возвращается код состояния http 500. (ВНУТРЕННЯЯ ОШИБКА СЕРВЕРА). Описание статуса содержит подробную причину сбоя.

2. получить информацию

   Получить подробную информацию о FRN

   вызов API

   http://data.fcc.gov/api/frn/getInfo?frn=

   пример вызова

   http://data. fcc.gov/api/frn/getInfo?frn=0017855545

   параметры

   • франц. – 10-значный номер провайдера франц. франк

   ответ

   JSONP

   callback({“@executionTime”:”4.31″,”@status”:”OK”,”Frns”:{“Frn”:[{“frn”:”0017855545″,”companyName”:”Cygnus Tele Communications Corporation” ,”holdingCompanyName”:”Cygnus Tele Communications Corporation”,”regulationStatus”:”N”,”modifyDate”:”2010.07.30 15:23:02″}]}})

   JSON

   {
    “@executionTime”: “0.014”,
    “@status”: “ОК”,
    “Информация”: {
     “frn”: “0017855545”,
     “companyName”: “Cygnus Tele Communications Corporation”,
     ” HoldingCompanyName”: “Cygnus Telecommunication Corporation”,
     “regulationStatus”: “N”,
     “States”: {“state”: “IL”},
     “TechnologyDescs”: null,
     “modifyDate”: “2010.07.30 15 :23:02”
    }
   }

   XML

   016″ status=”OK” xmlns=”http://data.fcc.gov/api”>

     0017855545
     Cygnus Tele Communications Corporation< /companyName>
     Cygnus Tele Communications Corporation
     N

      IL


     2010.07.30 15:23:02



   Ответ об ошибке

   Если на стороне сервера возникает какое-либо исключение, оно перехватывается и возвращается код состояния http 500. (ВНУТРЕННЯЯ ОШИБКА СЕРВЕРА). Описание статуса содержит подробную причину сбоя.



Теги:

API — данные — данные, карты, отчеты

Стандарт только для HTTPS — Руководство по соответствию

M-15-13 призывает «все общедоступные федеральные веб-сайты и веб-службы» предоставлять услуги только через защищенное соединение (HTTPS) и использовать HTTP Strict Transport Security (HSTS) чтобы обеспечить это.

Это относится ко всем общедоступным доменам и поддоменам, управляемым федеральным правительством, независимо от суффикса домена, если они доступны через HTTP/HTTPS в общедоступном Интернете.

На этой странице представлены рекомендации Административно-бюджетного управления Белого дома по внедрению для агентств, поскольку агентства управляют своим переходом на HTTPS.

• Контрольный список соответствия и передовой практики
• Опции для соответствия требованиям HSTS
• Часто задаваемые вопросы о соответствии
  • На какие протоколы распространяется M-15-13?
  • Нужно ли отключать порт 80?
  • Если на моем сервере полностью отключен обычный HTTP, нужен ли мне HSTS?
  • Как насчет сетевых служб, которые на самом деле не обслуживают веб-контент?
  • Что включает в себя «все домены или поддомены федерального агентства»?
  • Как насчет доменов, которые используются только для перенаправления посетителей на другие веб-сайты?
  • Должны ли домены, которые перенаправляют на другие внешние домены, выполнять внутреннее перенаправление на HTTPS перед внешним перенаправлением?
  • Как насчет доменов, которые технически являются общедоступными, но на практике используются только для внутренних целей?
  • Что происходит с посетителями, использующими браузеры, не поддерживающие HSTS, например старые версии Internet Explorer?
  • Этот сайт перенаправляет пользователей на HTTPS. Почему Pulse говорит, что не использует HTTPS?
  • Требуются ли федеральные службы отзыва сертификатов (CRL, OCSP) для перехода на HTTPS?
  • Что делать, если я использую для своей веб-службы выданный на федеральном уровне сертификат, например, федеральной PKI или министерства обороны?

Контрольный список соответствия и передовой практики

Каждый общедоступный веб-сайт или веб-служба, которыми управляет агентство обязательно :

• Предоставлять услуги через HTTPS.
• Автоматически перенаправлять HTTP-запросы на HTTPS или полностью отключать HTTP.
• Наличие политики HSTS с помощью одного из двух подходов, описанных ниже.

Каждый общедоступный веб-сайт или веб-служба, которыми управляет агентство, следует :

• Следуйте передовым техническим практикам в отношении качества TLS, как показано на https.cio.gov и измерено с помощью pulse.cio.gov.
• Устраните все проблемы со смешанным содержимым, возникающие в процессе миграции.
• Оцените целесообразность отказа от поддержки устаревших клиентов и использования современных стандартов, таких как индикация имени сервера.

Варианты соответствия требованиям HSTS

Существует большое количество федеральных веб-сайтов и веб-сервисов. Чтобы упростить процесс перехода федерального правительства на HTTPS, агентствам рекомендуется использовать предварительную загрузку HSTS .

Предварительная загрузка помечает целые домены как HTTPS-только и позволяет браузерам строго и автоматически применять это для каждого поддомена. много .gov доменов уже внедрили предварительную загрузку HSTS, как и большое количество веб-сервисов частного сектора.

Как правило, агентства должны использовать один из двух подходов для каждого домена, чтобы убедиться, что политика HSTS установлена ​​для всех общедоступных веб-сайтов.

При любом подходе веб-службы, используемые небраузерными клиентами (например, API), должны по-прежнему индивидуально применять HTTPS, поскольку HSTS не поддерживается небраузерными клиентами.

1. Полная предварительная загрузка HSTS родительского домена (предпочтительно)

• Родительский домен (например, https://agency.gov ) имеет политику HSTS, которая включает поддомены и имеет максимальный возраст не менее 1 года, например:

 Строгая транспортная безопасность: max-age=31536000; включать поддомены; предварительная загрузка


• Домен успешно отправлен и добавлен в список предварительной загрузки HSTS.
• Для отдельных поддоменов веб-сайтов по-прежнему рекомендуется устанавливать собственные политики HSTS.

Предварительная загрузка HSTS для родительского домена позволяет агентствам избежать инвентаризации и настройки политики HSTS для каждого отдельного поддомена. Однако этот подход также автоматически включает все поддоменов, присутствующих в этом домене, включая поддомены интрасети. Все поддомены должны будут поддерживать HTTPS, чтобы оставаться доступными для использования в основных браузерах.

2. Соответствие для каждого отдельного поддомена

• Родительский домен и каждый из его общедоступных поддоменов должны установить политику HSTS с максимальным возрастом не менее 1 года, например:

 Строгая транспортная безопасность: max-age=31536000


Этот подход позволяет агентствам гибко фокусироваться только на общедоступных субдоменах, но может потребовать значительно больше работы для добавления заголовка политики HSTS к каждому отдельному веб-сайту.

Часто задаваемые вопросы о соответствии

Ответы на другие распространенные вопросы о соответствии приведены ниже.

На какие протоколы распространяется M-15-13?

M-15-13 требует безопасных соединений для веб-сайтов и веб-служб , что означает только HTTP-протоколы . Сюда входят все федеральные веб-сайты, а также федеральные API на основе HTTP.

M-15-13 не касается использования DNS или DNSSEC, FTP или SFTP или любого другого сетевого протокола, отличного от HTTP.

Нужно ли отключать порт 80?

№ М-15-13 состояния:

Разрешение HTTP-соединений с единственной целью перенаправления клиентов на HTTPS-соединения допустимо и рекомендуется.

Агентства могут использовать порт 80 исключительно для перенаправления клиентов на безопасное соединение.

HTTP-перенаправления должны использовать код ответа из числа 300, который может надежно заставить HTTP-клиенты выполнять перенаправления на HTTPS URI, например 301 или 302.

Использование кодов ошибок 400 или 500 не удовлетворяет этому требованию.

Обратите внимание, что несмотря на то, что подключения к порту 80 небезопасны даже для перенаправления, использование HSTS заставит поддерживающих HTTP-клиентов автоматически перенаправлять себя с порта 80 на порт 443, не пытаясь подключиться к порту 80 по сети.

HSTS снижает влияние подключений через порт 80 на безопасность, предоставляя агентствам возможность продолжать перенаправление устаревших клиентов или клиентов, которые еще не получили политику HSTS для целевого домена.

Если простой HTTP полностью отключен на моем сервере, нужен ли мне HSTS?

Да. Отключение поддержки HTTP недостаточно для предотвращения атак, которые понижают веб-браузеры до простого HTTP.

Во время атаки не имеет значения, отключил ли «настоящий» сервер HTTP. Если клиента можно уговорить инициировать обычное HTTP-соединение — например, когда пользователь щелкает ссылку http:// или вводит URL-адрес в своем браузере вручную — тогда локальный злоумышленник может ответить на эту попытку подключения из своего собственного сервер и установить собственное соединение.

HSTS специально предписывает веб-браузерам никогда не инициировать обычные HTTP-соединения. Если пользователь щелкает ссылку http:// или вводит URL-адрес http:// , HSTS заставляет браузер сначала переписать URL-адрес, чтобы использовать https:// , прежде чем инициировать соединение.

По этой причине HSTS необходим для эффективного предотвращения атак с понижением версии, даже если на сервере не поддерживаются простые соединения HTTP.

А как насчет сетевых служб, которые на самом деле не обслуживают веб-контент?

M-15-13 охватывает любую общедоступную сетевую службу, которая отвечает на запросы HTTPS или HTTP. Сюда входят сетевые службы, которые не обслуживают контент, а возвращают только заголовки HTTP или пустой или несущественный контент.

Сюда также входят службы, которые отвечают на запросы HTTPS или HTTP на нестандартных портах (порты, отличные от 80 или 443), независимо от того, включены ли эти службы во внешние проверки, предоставляемые агентствам.

Сетевые службы, которые не отвечают на HTTPS- или HTTP-запросы, не входят в сферу действия M-15-13.

Что включает в себя «все домены или поддомены федеральных агентств»?

Домены и поддомены в контексте M-15-13 относятся к именам хостов, которые общедоступны через HTTP или HTTPS.

Домен относится к именам хостов, которые могут быть зарегистрированы напрямую. Некоторые примеры включают gsa.gov , whitehouse.gov , dodig.mil или fs.fed.us .

Субдомен относится к любому имени хоста, являющемуся дочерним элементом регистрируемого домена, и может иметь любую длину. Некоторые примеры включают www.gsa.gov , planthardiness.ars.usda.gov , www.fia.fs.fed.us или www.usar.army.mil .

Федеральные домены не все заканчиваются на .gov , .mil или .fed.us . Некоторые могут заканчиваться на .com , .org , .us или другими суффиксами. Любой федеральный домен покрывается M-15-13.

Как насчет доменов, которые используются только для перенаправления посетителей на другие веб-сайты?

Эти домены должны включать порт 443 и использовать правильно настроенный HTTPS.

Они должны соответствовать всем тем же требованиям и рекомендациям, что и домены, используемые для размещения веб-сайтов и API, включая HSTS и предварительную загрузку.

Должны ли домены, перенаправляющие на другие внешние домены, выполнять внутреннее перенаправление на HTTPS перед внешним перенаправлением?

Обычно нет, но практически требуется для предзагрузки домена второго уровня.

Например, М-15-13 не требует переадресации с http://example.gov:80 на https://example.gov:443 перед перенаправлением на https://another-example.gov:443 . Однако это позволяет подключающемуся клиенту видеть и кэшировать заголовок HSTS на example.gov , который иначе он может не увидеть.

Однако выполнение внутреннего перенаправления сначала требуется для автоматической предварительной загрузки доменов второго уровня, поэтому эта практика рекомендуется для доменов второго уровня.

Как насчет доменов, которые технически являются общедоступными, но на практике используются только для внутренних целей?

M-15-13 включает все домены и субдомены, которые общедоступны через HTTP/HTTPS, независимо от операционной практики агентства.

Что происходит с посетителями, использующими браузеры, не поддерживающие HSTS, например старые версии Internet Explorer?

Браузеры, не поддерживающие HSTS, просто не подвержены влиянию HSTS, поэтому его включение не повредит.

Этот сайт перенаправляет пользователей на HTTPS. Почему Pulse говорит, что не использует HTTPS?

Pulse ищет перенаправления на стороне сервера, используя соответствующий код ответа HTTP. Сайты, использующие перенаправления на стороне клиента, такие как тег или JavaScript, не будут рассматриваться как перенаправления. Чтобы выполнить требование M-15-13 по обеспечению HTTPS, агентства должны использовать перенаправления на стороне сервера (или, в качестве альтернативы, вообще отключить доступ по HTTP).

Сайты, которые доступны как на корневом домене ( http://agency.gov ), так и на их субдоменах www ( http://www.agency.gov ), должны выполнять перенаправление на HTTPS в обоих случаях. Перенаправление одного, но не другого, также может привести к тому, что Pulse укажет, что домен не использует HTTPS.

Требуются ли федеральные службы отзыва сертификатов (CRL, OCSP) для перехода на HTTPS?

Нет. Этот очень узкий класс служб, которые предоставляют информацию CRL и OCSP для проверки статуса отзыва сертификатов, используемых для других подключений HTTPS, должен соответствовать передовым практикам в этой области и их соответствующим спецификациям.

Для CRL в RFC 5280 сказано:

 ЦС НЕ ДОЛЖНЫ включать в расширения URI, указывающие https, ldaps или аналогичные схемы. Центры сертификации, которые включают https URI в одно из этих расширений, ДОЛЖНЫ гарантировать, что сертификат сервера может быть проверен без использования информации, на которую указывает URI. Доверяющие стороны, которые выбирают проверку сертификата сервера при получении информации, на которую указывает URI https в расширениях cRLDistributionPoints, authorInfoAccess или subjectInfoAccess, ДОЛЖНЫ быть готовы к тому, что это может привести к неограниченной рекурсии.


Для OCSP в RFC 6960 указано:

 Если конфиденциальность является требованием, транзакции OCSP, которыми обмениваются с использованием HTTP, МОГУТ быть защищены с помощью либо безопасности транспортного уровня/уровня защищенных сокетов (TLS/SSL), либо какого-либо другого протокола более низкого уровня.


Агентствам рекомендуется использовать службы OCSP и CRL через имена хостов, специально зарезервированные для этих служб, чтобы другая связанная информация и функции могли предоставляться безопасно и конфиденциально.

Что делать, если я использую сертификат, выданный на федеральном уровне, например, федеральной PKI или министерства обороны, для своей веб-службы?

Нет никаких ограничений на приемлемые центры сертификации, которые могут использовать агентства для выполнения требований M-15-13.

Однако M-15-13 требует от агентств не только перенаправления HTTP-трафика на HTTPS. Также требуется, чтобы агентства включили HTTP Strict Transport Security (HSTS), как описано выше. HSTS обеспечивает постоянное использование HTTPS и защищает пользователей от нескольких распространенных уязвимостей.

Одним из важных эффектов HSTS является то, что он отключает возможность для пользователей просматривать предупреждения о сертификатах в поддерживаемых браузерах. Это означает, что агентства не могут указывать пользователям щелкать предупреждения о сертификатах , чтобы использовать их веб-службу, одновременно соблюдая M-15-13.

Это также соответствует передовым методам обеспечения безопасности, поскольку указание пользователям щелкать по предупреждениям о сертификатах противоречит сути HTTPS и подвергает пользователей потенциальным сетевым атакам.

На практике для развертывания HSTS с использованием сертификатов, выданных на федеральном уровне, агентству, вероятно, потребуется разделить свои веб-сервисы по имени хоста в зависимости от их ожидаемой аудитории:

• Сертификаты, выпущенные на федеральном уровне, могут быть полезны для веб-служб, пользователи которых могут постоянно доверять выдавшему их федеральному центру сертификации (ЦС). Пользователи, чьи устройства не доверяют выдающему ЦС, столкнутся с ошибкой подключения и не смогут использовать веб-службу.
• Выданные на федеральном уровне сертификаты не подходят для веб-служб, пользователи которых не всегда могут доверять выдавшему их федеральному центру сертификации. Эти веб-службы, скорее всего, потребуют использования сертификата общедоступного (коммерческого) ЦС.

Какую бы стратегию ни использовало агентство для управления использованием сертификатов, выданных на федеральном уровне, оно должно обеспечивать практическое развертывание HSTS на всех своих общедоступных веб-сайтах и ​​веб-службах.

Применение нового устройства (шпинделя) для улучшения характеристик высвобождения (растворения) лекарственных препаратов

. 2003 г., июль; 19 (4): 291-7.

doi: 10.1016/s0928-0987(03)00120-9.

Саид Куреши ¹ , Джавад Шабнам

принадлежность

• ¹ Health Products and Food Branch (PL 2202C1), Министерство здравоохранения Канады, Оттава, Онтарио K1A 0L2, Канада. [email protected]

• PMID: 12885394
• DOI: 10.1016/с0928-0987(03)00120-9

Саид А Куреши и др. Eur J Pharm Sci. 2003 июль

. 2003 г., июль; 19 (4): 291-7.

doi: 10.1016/s0928-0987(03)00120-9.

Авторы

Саид А Куреши ¹ , Джавад Шабнам

принадлежность

• ¹ Health Products and Food Branch (PL 2202C1), Министерство здравоохранения Канады, Оттава, Онтарио K1A 0L2, Канада. [email protected]

• PMID: 12885394
• DOI: 10.1016/s0928-0987(03)00120-9

Абстрактный

Описан серповидный шпиндель (подана заявка на патент), который можно использовать вместо лопастного компонента USP в аппарате для растворения USP 2. Новый шпиндель имеет изогнутую форму, соответствующую дну сосуда для растворения, с прикрепленными щетинками для заполнения зазора. между шпинделем и поверхностью сосуда. Геометрия нового шпинделя обеспечивает более эффективное перемешивание, чем лопасть USP, и предотвращает накопление дезинтегрированного материала (без образования конуса). Используя новый шпиндель, по сравнению с лопастью Фармакопеи США, были оценены характеристики растворения трех лекарственных препаратов: капсул амоксициллина 250 мг, болюсов ацетилсалициловой кислоты (АСК) 15,6 г и таблеток карбамзепина 200 мг. Экспериментальные условия для испытаний на растворение с двумя включенными перемешивающими устройствами; 900 мл 0,05 М фосфатного буфера, рН 6,8 при 50 об/мин, 900 мл 0,05 М ацетатного буфера, рН 4,5-этанола (7:3) при 50 об/мин и воды, содержащей 1% лаурилсульфата натрия, при 75 об/мин для амоксициллиновых капсул, болюсы АСК и таблетки карбамазепина соответственно. В отличие от испытуемых продуктов, которые высвобождаются быстро, лопатка Фармакопеи США обеспечивает значительно более медленное высвобождение лекарственного средства. Например, 90 минут для высвобождения менее 80% препарата по сравнению с 10 минутами для >90% для капсул амоксициллина и 6 часов для 80% по сравнению с 30 минутами для >90% для болюсов ASA с веслом USP по сравнению с новым шпинделем. В случае таблеток карбамазепина, трех продуктов, которые являются биоэквивалентными и назначаются взаимозаменяемо, лопастной метод Фармакопеи США показывает значительно отличающиеся характеристики растворения. Однако с новым устройством все эти продукты демонстрируют схожие характеристики высвобождения лекарственного средства, лучше отражают характеристики высвобождения продукта и характер высвобождения лекарственного средства in vivo. По сравнению с лопастной мешалкой USP предлагаемое устройство (шпиндель) обеспечивает улучшенное перемешивание и смешивание, что, по-видимому, обеспечивает более подходящую (биорелевантную) характеристику фармацевтических продуктов.

Похожие статьи

• Выбор скорости вращения (об/мин) для тестирования биорелевантных лекарств на растворение с использованием шпинделя в форме полумесяца.

  Куреши С.А. Куреши С.А. Eur J Pharm Sci. 2004 ноябрь; 23 (3): 271-5. doi: 10.1016/j.ejps.2004.08.001. Eur J Pharm Sci. 2004. PMID: 15489128

• Улучшенное растворение лекарств и определение характеристик продукта с использованием шпинделя в форме полумесяца.

  Куреши С.А. Куреши С.А. Дж Фарм Фармакол. 2004 г., сен; 56 (9): 1135-41. дои: 10.1211/0022357044076. Дж Фарм Фармакол. 2004. PMID: 15324482

• Причина высокой изменчивости в тестах на растворение лекарств и ее влияние на установление допусков.

  Куреши С.А., Шабнам Дж. Куреши С.А. и др. Eur J Pharm Sci. 2001 Январь; 12 (3): 271-6. doi: 10.1016/s0928-0987(00)00174-3. Eur J Pharm Sci. 2001. PMID: 11113646

• Подходит ли использование сосуда на 200 мл для растворения лекарственных препаратов с низкими дозами?

  Crail DJ, Тунис А, Дансеро Р. Крейл Диджей и др. Инт Дж Фарм. 2004 9 января; 269 (1): 203-9. doi: 10.1016/j.ijpharm.2003.09.007. Инт Дж Фарм. 2004. PMID: 14698592

• Основные принципы и эмпирические подходы к прогнозированию растворения in vitro для разработки фармацевтических составов и процессов, а также для тестирования выпуска продукции.

  Заборенко Н., Ши З., Корредор С.С., Смит-Гёттлер Б.М., Чжан Л., Германс А., Ной С.М., Алам М.А., Коэн М.Дж., Лу С., Сюн Л., Закур Б.М. Заборенко Н. и соавт. AAPS J. 21 февраля 2019 г.; 21 (3): 32. doi: 10.1208/s12248-019-0297-y. AAPS J. 2019. PMID: 307
  Бесплатная статья ЧВК. Обзор.

Посмотреть все похожие статьи

Цитируется

• Гастроретенционная система доставки карбамазепина: оптимизация состава с использованием симплексной решетки: техническое примечание.

  Патель Д.М., Патель Н.М., Пандья Н.Н., Джогани П.Д. Патель Д.М. и соавт. AAPS PharmSciTech. 2007 9 февраля; 8 (1): 11. doi: 10.1208/pt0801011. AAPS PharmSciTech. 2007. PMID: 17408211 Бесплатная статья ЧВК.

термины MeSH

вещества

80-часовые курсы

Название курса	Номер курса
(CIT) LE ОТВЕТ ЛИЦАМ С ИНВАЛИДНОСТЬЮ T-T (С 2018 ГОДА)	20909
ДИРЕКТОР/КООРДИНАТОР ACAD TRNG	40720
АКАДЕМИЯ ИНСТР. РАЗВИТИЕ	21708
АКАДЕМИЧЕСКИЙ КУРС СЕРТИФИКАЦИИ ИНСТРУКТОРА (AICC)	21705
ИНСТРУКТОР ПО АКТИВНОЙ СТРЕЛКЕ (С 2018 ГОДА)	22309
ОБНОВЛЕНИЕ ОТВЕТА АКТИВНЫХ СТРЕЛКОВ (С 2018 ГОДА)	22308
АКТИВНАЯ СТРЕЛКА/ ПРИМЕНЕНИЕ СИЛЫ (PSP) (С 2022 ГОДА)	29584
ОЦЕНКА УГРОЗЫ ADV: ПРЕДЫДУЩАЯ МАССОВАЯ ПОТЕРЯ (С 2018 ГОДА)	22335
ПОВЫШЕННЫЙ КУРС МОРСКОГО ОФИЦЕРА (С 2022 ГОДА)	20265
ИНСТРУКТОР ПО АРЕСТУ И НАДЗОРУ	20795
АРЕСТ И КОНТРОЛЬ (PSP) – РАСШИРЕННЫЙ (С 2022 ГОДА)	29420
АРЕСТ И КОНТРОЛЬ (PSP)-MOD I (С 2022 ГОДА)	29395
АРЕСТ И КОНТРОЛЬ (PSP)-MOD II (С 2022 ГОДА)	29396
АРЕСТ/CNTRL TEC INSTR #1	20875
АРЕСТ/CNTRL TEC INSTR #2	20885
АРНТЦТЛ(ПСП) (С 2022 ГОДА)	29503
АРСТЦТЛ/ДРВТНГ(ПСП) (С 2022 ГОДА)	29515
ARSTCTL/ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ(PSP) (С 2022 ГОДА)	29506
ARSTCTL/FIREARMS/STRATCOM/DRVTG(PSP) (С 2022 ГОДА)	29571
ARSTCTL/STRATCOM(PSP) (С 2022 ГОДА)	29570
ПРЕСТУПЛЕНИЕ/ПРИМЕНЕНИЕ СИЛЫ (PSP) (С 2022 ГОДА)	29582
АУТИЗМ И ПРАВООХРАНИТЕЛЬНЫЕ МЕРЫ (С 2018 ГОДА)	43172
АВИАЦИОННАЯ БЕЗОПАСНОСТЬ (ПК 832. 1)	80200
до н.э. УПРАВЛЕНИЕ СЦЕНАРИЯМИ TRNG	23602
ПРИСТАВ И СУДЕБНАЯ ОХРАНА	30770
БАЗОВЫЙ КУРС – МОДУЛЬ I (INT)	00151
БАЗОВЫЙ КУРС – МОДУЛЬ II (INT)	00141
БАЗОВЫЙ КУРС – МОДУЛЬ III (INT)	00134
БАЗОВЫЙ КУРС-ИНТЕНСИВ	00100
ДУБИНА/УДАРНОЕ ОРУЖИЕ ИНСТРУКТОР	21265
ОБУЧЕНИЕ НАБЛЮДАНИЮ ЗА ПОВЕДЕНИЕМ – РАСШИРЕННЫЙ (С 2018 ГОДА)	23023
ОБУЧЕНИЕ НАБЛЮДАНИЮ ЗА ПОВЕДЕНИЕМ – БАЗОВОЕ (С 2018 ГОДА)	23021
ОБУЧЕНИЕ НАБЛЮДАНИЮ ЗА ПОВЕДЕНИЕМ – СРЕДНИЙ (С 2018 ГОДА)	23022
ОЦЕНКА ПОВЕДЕНЧЕСКОЙ УГРОЗЫ (С 2018 ГОДА)	22316
БЕЗОПАСНОСТЬ НА ЛОДКАХ	20200
ЛОДОЧНЫЕ НАВЫКИ ДЕЯТЕЛЬНОСТЬ	20230
КУРС ПО ВРАЖДЕНИЮ (ICI)	31290
РАССЛЕДОВАНИЕ КРАЖ	30500
ПРАВООХРАНИТЕЛЬНАЯ ДЕЯТЕЛЬНОСТЬ КАМПУСА	22294
ИНСТРУКТОР ПО ХИМИЧЕСКИМ АГЕНТАМ	21625
ЖЕСТОКОЕ ОБРАЩЕНИЕ С ДЕТЯМИ (ICI)	32340
РАССЛЕДОВАНИЕ ЖЕСТКОГО ПРАВА ДЕТЕЙ, ADV (ICI)	31521
ЖЕСТОКОЕ ЗНАКОМСТВО С ДЕТЯМИ/СЕКСУАЛЬНОЕ НАСИЛИЕ	32320
РАССЛЕДОВАНИЕ СЕКСУАЛЬНОГО НАСИЛИЯ В ОТНОШЕНИИ ДЕТЕЙ/РЕАКЦИЯ MDT (С 2018 ГОДА)	31474
ОБУЧЕНИЕ КООРДИНАТОРОВ CIT (С 2018 ГОДА)	20806
ТАЙНАЯ ЛАБОРАТОРИЯ ИНВЕСТ. ОБНОВЛЕНИЕ	34040
СЕРТИФИКАТ БЕЗОПАСНОСТИ ПОДПИСНОЙ ЛАБОРАТОРИИ	34090
КОМАНДНЫЙ КОЛЛЕДЖ 1 ОПРЕДЕЛЯЯ БУДУЩЕЕ	71010
КОМАНДНЫЙ КОЛЛЕДЖ 2 СОЦИАЛЬНЫЕ ПРОБЛЕМЫ И ИССЛЕДОВАНИЯ БУДУЩЕГО	71020
КОМАНДНЫЙ КОЛЛЕДЖ 3 ПОВЫШЕННОЕ ЛИДЕРСТВО И ПОЛИТИКА	71030
КОМАНДНЫЙ КОЛЛЕДЖ 4 ЭКОНОМИКИ И СТРАТЕГИЧЕСКОГО ПЛАНИРОВАНИЯ	71040
КОМАНДНЫЙ КОЛЛЕДЖ 5 ТЕХНОЛОГИЧЕСКИЕ И ЭКОЛОГИЧЕСКИЕ ВОПРОСЫ	71050
КОМАНДНЫЙ КОЛЛЕДЖ 6 ИНСТРУМЕНТЫ ПЛАНИРОВАНИЯ БУДУЩЕГО	71060
КОМАНДНЫЙ КОЛЛЕДЖ 7 ПОЛИТИКА ПЕРЕМЕН	71070
РАССЛЕДОВАНИЕ КОМПЬЮТЕРНЫХ ПРЕСТУПЛЕНИЙ	23410
РАССЛЕДОВАНИЕ КОМПЬЮТЕРНЫХ ПРЕСТУПЛЕНИЙ/ВЫСОКИХ ТЕХНОЛОГИЙ	23412
КОМПЬЮТЕРНАЯ ЦИФРА. ЭВИД. ВОССТАНОВЛЕНИЕ	23419
КУРС КОРОНЕРА	31200
CRIM INV INST ОСНОВНОЙ КУРС (ICI)	26000
ГРУППА CRIS RESP 1-Й РЕСПОНДЕР (С 2018 ГОДА)	20791
КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО (С 2018 ГОДА)	20801
ТРЕНИНГ ПО КРИЗИСНЫМ ВМЕШАТЕЛЬСТВАМ И ДЕЭСКАЛЯЦИИ (С 2018 ГОДА)	20798
КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО ОБУЧЕНИЕ ЗДОРОВЬЮ ПОВЕДЕНИЮ FTO (С 2018 ГОДА)	20763
КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО ОБУЧЕНИЕ ПОВЕДЕНИЮ ДЛЯ ЗДОРОВЬЯ SB11 (С 2018 ГОДА)	20762
КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО ПОВЕДЕНЧЕСКОЕ ЗДОРОВЬЕ, ИНСТРУКТОР (С 2018 ГОДА)	20764
ГРУППА КРИЗИСНОГО ВМЕШАТЕЛЬСТВА-РУКОВОДСТВО (С 2018 ГОДА)	20821
ОБНОВЛЕНИЕ О КРИЗИСНЫХ ВМЕШАТЕЛЬСТВАХ (С 2018 ГОДА)	20800
КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО/ОТДЕЛЕНИЕ ПОВЕДЕНЧЕСКОЙ НАУКИ-SUPV. (С 2018 ГОДА)	20802
КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО/ГРАЖДАНСКОЕ ВМЕШАТЕЛЬСТВО (С 2018 ГОДА)	20804
КРИЗИСНЫЕ ПЕРЕГОВОРЫ (С 2018 ГОДА)	20773
ОБНОВЛЕНИЕ КРИЗИСНЫХ ПЕРЕГОВОРОВ (С 2018 ГОДА)	21506
КРИЗИСНЫЕ ПЕРЕГОВОРЫ/INCID.CMDRS (С 2018 ГОДА)	20772
РУКОВОДСТВО КОМАНДОЙ ПО КРИЗИСНЫМ ПЕРЕГОВОРАМ (С 2018 ГОДА)	20775
КРИЗИСНЫЕ ПЕРЕГОВОРЫ, ADV. (С 2018 ГОДА)	20771
КРИЗИС, УПРАВЛЕНИЕ/РАЗРЕШЕНИЕ (С 2018 ГОДА)	20770
КРИТИЧЕСКИЙ ИНЦИД RESP/SUP/MGR (С 2018 ГОДА)	10342
КРИТИЧЕСКИЙ ИНЦИД. СТРЕСС МГТ. (С 2018 ГОДА)	10563
УПРАВЛЕНИЕ КРИТИЧЕСКИМИ ИНЦИДЕНТАМИ (С 2018 ГОДА)	24190
БАЗОВОЕ РЕАГИРОВАНИЕ НА КРИТИЧЕСКИЕ ПРОИСШЕСТВИЯ (ВЕДУЩИЙ: 3-Я СТЕПЕНЬ; С 2018 ГОДА)	24202
КРИТИЧЕСКИЙ ИНЦИДЕНТ СТРЕСС DEBRF (С 2018 ГОДА)	10560
КУЛ. ИНСТРУМЕНТ РАЗНООБРАЗИЯ/ЦЕЛОСТНОСТИ (ТОЛЬКО ДВИГАТЕЛЬ)	23289
КУЛЬТ. ОТДЕЛ-ИНСТРУМЕНТЫ ДЛЯ ДОПУСКА (ТОЛЬКО ДВИГАТЕЛЬ)	23272
Д.Р.Э. КЛАССНЫЙ КУРС (ВЕДУЩИЙ: ЧП;С 2017 ГОДА)	22160
Д.Р.Э. КЛАССНЫЙ КУРС (ВЕДУЩИЙ: ЧП;С 2018 ГОДА)	22160
Д.Р.Э. ПОЛЕВАЯ СЕРТИФИКАЦИЯ (ПРЕДСТАВЛЯЕТ: ТЭЦ;С 2017 ГОДА)	22163
Д.Р.Э. ПОЛЕВАЯ СЕРТИФИКАЦИЯ (ПРЕДСТАВЛЯЕТ: ТЭЦ;С 2018 ГОДА)	22163
РАССЛЕДОВАНИЕ СМЕРТИ	31240
ДЕЭСКАЛАЦИЯ И ТАКТИЧЕСКАЯ СВЯЗЬ (С 2018 ГОДА)	20799
ИНСТРУКТОР ПО ОБОРОНИТЕЛЬНОЙ ТАКТИКЕ	21635
ДЕВ. DISAB.MENTAL.ILL/OFCR.RES (С 2018 ГОДА)	23293
ОТПРАВКА/ДОМАШНЕЕ НАСИЛИЕ-СЕКСУАЛЬНОЕ НАСИЛИЕ (С 2018 ГОДА)	30919
ИНСТРУКТОР ПО ОТПРАВЛЕНИЮ/ОПАСНОСТЯМ О ТЕРРОРИЗМЕ	30948
ДИСПЕТЧЕР, АКТИВНЫЕ СТРЕЛКОВЫЕ СИТУАЦИИ (С 2018 ГОДА)	30911
ДИСПЕТЧЕР, БУЛЛИНГ (С 2018 ГОДА)	12437
ДИСПЕТЧЕР ПО ДЕЛАМ С ДОМАШНИМ НАСИЛИЕМ	30926
ДИСПЕТЧЕР, ОБЩЕСТВЕННАЯ БЕЗОПАСНОСТЬ (БАЗОВЫЙ)	30900
ДИСПЕТЧЕР, НАСИЛИЯ	30929
НАВЫКИ ДИСПЕТЧЕРСКОЙ/КРИЗИСНОЙ СВЯЗИ (С 2018 ГОДА)	30873
ДИСПЕТЧЕРСКОЕ/КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО (С 2018 ГОДА)	30888
ДИСПЕТЧЕРСКАЯ/КРИЗИСНЫЕ ПЕРЕГОВОРЫ (С 2018 ГОДА)	30875
ДИСПЕТЧЕРСКАЯ/ПСИХИЧЕСКАЯ ГОТОВНОСТЬ (С 2018 ГОДА)	30894
РАЙОННЫЙ ПРОКУРОР СЛЕДОВАТЕЛЬ ПЕРЕХОД	30660
ОТВОДНЫЕ УСТРОЙСТВА – INSTR.	21920
РАССЛЕДОВАНИЕ ДОМАШНЕГО НАСИЛИЯ (СВР)	32415
ОБНОВЛЕНИЕ О БЫТОВОМ НАСИЛИИ (С 2018 ГОДА)	32343
НАСИЛИЕ В СЕМЬЕ/ПЕРВЫЙ РЕСПОНДЕНТ	32345
ОСВЕДОМЛЕННОСТЬ ВОДИТЕЛЯ (PSP) – MOD I (С 2022 ГОДА)	29397
ОСВЕДОМЛЕННОСТЬ ВОДИТЕЛЯ (PSP)-MOD II (С 2022 ГОДА)	29398
ИНСТРУМЕНТ ПО ИНФОРМИРОВАНИЮ ВОДИТЕЛЯ.	21815
ИНСТРУКЦИЯ ПО ПОДГОТОВКЕ ВОДИТЕЛЕЙ	21675
ТРЕНИНГ ДЛЯ ОБУЧЕНИЯ ВОДИТЕЛЕЙ ИНСТРУКТОР	20785
ТРЕНИНГ ДЛЯ ОБУЧЕНИЯ ВОДИТЕЛЕЙ	20985
ВОЖДЕНИЕ(PSP) (С 2022 ГОДА)	29502
ВОЗДЕЙСТВИЕ НАРКОТИКОВ – 11550 H&S	22220
ИНСТРУКТОР ПО ЭЛЕКТРОННОМУ ОРУЖИЮ	23092
ЭМОЦИОНАЛЬНЫЙ ИНТЕЛЛЕКТ В ОБЩЕСТВЕННОЙ БЕЗОПАСНОСТИ (С 2018 ГОДА)	12421
ОБУЧЕНИЕ ЭТИКЕ/ХАРАКТЕРУ (С 2018 ГОДА)	40130
БРЕД ВОЗБУЖДЕНИЯ: РЕШЕНИЯ ПО РАСПОЗНАВАНИЮ И РЕАГИРОВАНИЮ (С 2018 ГОДА)	33606
РАЗРАБОТКА ДЛЯ РУКОВОДИТЕЛЕЙ-ЧАСТЬ I	00601
ИСПОЛНИТЕЛЬНАЯ РАЗРАБОТКА-ЧАСТЬ II	00602
СПРАВЕДЛИВАЯ И БЕСПРИСТРАСТНАЯ ПОЛИЦИЯ (С 2018 ГОДА)	23285
ПОЛЕВОЙ ТРЕНИРОВЩИК	31725
ПОЛЕВОЙ ТРЕНИРОВЩИК ОБНОВЛЕНИЕ	31715
ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ (PSP) (С 2022 ГОДА)	29501
ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ (PSP)-MOD I (С 2022 ГОДА)	29399
ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ (PSP)-MOD II (С 2022 ГОДА)	29400
ИНСТРУКТОР ПО ОРУЖИЮ	21640
ИНСТРУКТОР ПО ПЕРВОЙ ПОМОЩИ/СЛР	21770
СИМУЛЯТОР ОПЦИИ FORCE, ИНСТР.	21075
ПРИНУДИТЕЛЬНЫЕ ВАРИАНТЫ ИСПОЛЬЗОВАНИЕ FORCE/DE-ESC (С 2022 ГОДА)	23217
ПРИНУДИТЕЛЬНЫЕ ВАРИАНТЫ ИСПОЛЬЗОВАНИЕ FORCE/DE-ESC T4T (С 2022 ГОДА)	23204
ОПЦИЯ FORCE-СИМУЛЯТОР	21065
МОШЕННИЧЕСТВО/ПОДДЕЛКА ИНВ.	30610
РАССЛЕДОВАНИЕ БАНКИ, ОБЪЯВЛЕНИЕ. (ICI)	23181
ПРЕСТУПЛЕНИЯ НА НЕНАВИСТИ ИНВЕСТИЦИИ ДЛЯ СЛУЖБ ПЕРВОЙ ПОМОЩИ (ТОЛЬКО ДЛЯ ДВИГАТЕЛЯ)	30231
ОПАСНЫЙ MAT-TRN THE TRAINER	24120
СОТРУДНИК ПО СВЯЗИ С БЕЗДОМНЫМИ (С 2018 ГОДА)	23390
ИНВ. УБИЙСТВА, РАСШИРЕННЫЙ (ICI)	31911
РАССЛЕДОВАНИЕ УБИЙСТВ (ICI)	31921
ПЕРЕГОВОРЫ О ЗАЛОЖНИКАХ (С 2018 ГОДА)	21500
ЧЕЛОВЕЧЕСКИЙ ФАКТОР УГРОЗА/ОШИБКА MGT (С 2018 ГОДА)	10801
РАССЛЕДОВАНИЯ ТОРГОВЛИ ЛЮДЬМИ (ICI) (С 2019 ГОДА)	21515
ДЕТЕКТИВНЫЙ СИМПОЗИУМ ICI	40723
ИНСТРУКТОР ICI-ФАЗА I	26002
ИНСТРУКТОР ICI – ЭТАП II	26003
ICI/IDI-СПЕЦИАЛЬНЫЙ ИНСТРУКТОР РАЗВИТИЯ	21716
КРАЖА ЛИЧНОСТИ ИНВЕСТ (ICI)	30611
IDI-ПРОДВИНУТЫЙ ИНСТРУКТОР, ФАЗА I	21719
IDI-ПРОДВИНУТЫЙ ИНСТРУКТОР, ФАЗА II	21721
IDI-INSTRUCTOR DEV – УЧЕБНАЯ ТЕХНОЛОГИЯ	21717
IDI-INSTRUCTOR DEV – ПРОБЛЕМНОЕ ОБУЧЕНИЕ	21718
IDI-ЛИДЕРСТВО И НАСТАВНИЧЕСТВО ДЛЯ ПРЕПОДАВАТЕЛЕЙ	21722
ИДИ-МАСТЕР ИНСТР. СЕРТИФИКАЦИЯ-ПРОГРЕСС СЕМИНАР	21727
ПОДТВЕРЖДЕНИЕ СЕРТИФИКАЦИИ ИНСТРУКТОРА IDI-MASTER	21728
СЕРТИФИКАЦИЯ ИНСТРУКТОРА IDI-MASTER, ОСНОВНАЯ	21726
СЕРТИФИКАЦИЯ ИНСТРУКТОРА IDI-MASTER, ОРИЕНТАЦИЯ	21723
НЕЯВНАЯ ПРЕДУБЕЖДЕННОСТЬ И ПОЛИЦИЯ СООБЩЕСТВА	20268
INSTRUCTOR DEV.-BASIC COURSE	21706
РАЗВИТИЕ ИНСТРУКТОРА	21700
РАЗВИТИЕ ПРЕПОДАВАТЕЛЯ – КРИТИЧЕСКОЕ МЫШЛЕНИЕ	21713
РАЗВИТИЕ ПРЕПОДАВАТЕЛЯ – НАВЫКИ ПРЕЗЕНТАЦИИ	21714
СИМПОЗИУМ ПО РАЗВИТИЮ ИНСТРУКТОРОВ	40724
РАЗВИТИЕ ИНСТРУКТОРА-СРЕДНИЙ	21707
ПРЕПОДАВАТЕЛЬ/РАЗРАБОТЧИК УЧЕБНОЙ ПРОГРАММЫ.	21704
ИНТЕРНЕТ-ПРЕСТУПЛЕНИЯ INV., INTRO (ICI)	30591
РАССЛЕДОВАНИЕ, ТОРГОВЛЯ ЛЮДЬМИ	21513
Л. Э. ПРОГРАММНАЯ ОБЛАСТЬ ЛИДЕРСТВА 1	10916
Л.Э. ОБЛАСТЬ ПРОГРАММЫ ЛИДЕРСТВА 2	10917
Л.Э. ОБЛАСТЬ ПРОГРАММЫ ЛИДЕРСТВА 3	10918
Л.Э. ОТВЕТ БЕЗДОМНЫМ (С 2018 ГОДА)	23275
ЛИДЕРСТВО/ОРГАНИЗАЦИОННЫЙ КРИЗИС (С 2018 ГОДА)	22532
МЕНЕЕ СМЕРТЕЛЬНОЕ ОРУЖИЕ INSTR.	30985
ЛОС-АНДЖЕЛЕС P.D. ЛИДЕРСТВО ЧАСТЬ I	10911
ЛОС-АНДЖЕЛЕС P.D. ЛИДЕРСТВО ЧАСТЬ II	10912
ЛОС-АНДЖЕЛЕС P.D. ЛИДЕРСТВО ЧАСТЬ III	10913
ЛОС-АНДЖЕЛЕС P.D. ПРОГРАММА ЛИДЕРСТВА	10910
КУРС МЕНЕДЖМЕНТА-МОДУЛЬ A	00501
КУРС ПО МЕНЕДЖМЕНТУ, МОДУЛЬ B	00502
КУРС МЕНЕДЖМЕНТА-МОДУЛЬ C	00503
МОРСКИЕ/БАЗОВЫЕ ОФИЦЕРСКИЕ КУРСЫ (С 2022 ГОДА)	20263
ПСИХИЧЕСКОЕ ЗДОРОВЬЕ – КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО II (С 2018 ГОДА)	20912
ПСИХИЧЕСКОЕ ЗДОРОВЬЕ – КРИЗИСНОЕ ВМЕШАТЕЛЬСТВО III (С 2018 ГОДА)	20913
ПРИНЯТИЕ РЕШЕНИЙ В ОБЛАСТИ ПСИХИЧЕСКОГО ЗДОРОВЬЯ (С 2018 ГОДА)	20908
ОБУЧЕНИЕ ВОПРОСАМ ПСИХИЧЕСКОГО ЗДОРОВЬЯ (С 2018 ГОДА)	20911
ПСИХИЧЕСКОЕ ЗДОРОВЬЕ INTRO/PERT (С 2018 ГОДА)	20906
ПСИХИЧЕСКОЕ ЗДОРОВЬЕ INTRO-MEU/SMART (С 2018 ГОДА)	20902
ОСВЕДОМЛЕННОСТЬ О ПСИХИЧЕСКИХ ЗАБОЛЕВАНИЯХ (С 2018 ГОДА)	20899
ПОВЫШЕНИЕ ОСВЕДОМЛЕННОСТИ О ПСИХИЧЕСКИХ ЗАБОЛЕВАНИЯХ (С 2018 ГОДА)	20901
МОТОЦИКЛ ОБУЧЕНИЕ	32550
ИНСТРУКТОР ПО МОТОЦИКЛУ	21540
РАССЛЕДОВАНИЕ НАРК (ICI)	32650
ПЕРЕГОВОРЫ ДЛЯ ДОМЕСТ. ВИОЛ.	32349
ОФИЦЕР ИНВОЛ. ДОМАШНЕЕ НАСИЛИЕ.	32436
ОФИЦЕР, УЧАСТВУЮЩИЙ В СТРЕЛЬБАХ, ИНВ (ICI) (С 2019 ГОДА)	22450
БЕЗОПАСНОСТЬ ОФИЦЕРОВ/АНАЛИЗ СИЛОВЫХ СТОЛКНОВЕНИЙ (С 2018 ГОДА)	22419
ПК ДЛЯ ЭКСПЕРТИЗЫ/ИНВ. реклама	20439
КУРСЫ ИНСТРУКТОРА ФИЗИЧЕСКОЙ ПОДГОТОВКИ	21480
ПОЛИЦЕЙСКИЙ УЧЕБНИК	31756
СЕМИНАР ПОСЛЕ РАЗРАБОТКИ	13200
ПОСЛЕОБУЧАЮЩИЙ СЕМИНАР	28010
ПРИНЦИП ПОЛИЦИИ	12425
ПРИНЦИП ПОЛИЦИИ FAW	12427
ПРИНЦИП ПОЛИЦИИ ОБУЧЕНИЕ ТРЕНЕРОВ	12426
ПРИНЦИПЫ ДЕЭСКАЛАЦИИ (С 2018 ГОДА)	21153
ПРОАКТИВНОЕ РЕАГИРОВАНИЕ ТЕКУЩИЕ И РАЗВИВАЮЩИЕСЯ УГРОЗЫ ТЕРРОРИЗМА (С 2018 ГОДА)	20105
ПРОЦЕССУАЛЬНОЕ ПРАВОСУДИЕ	20701
ПРОЦЕССУАЛЬНАЯ СПРАВЕДЛИВОСТЬ И СКРЫТАЯ ПРЕДОСТОРОЖНОСТЬ	20702
РАСОВОЕ ПРОФИЛИРОВАНИЕ (ТОЛЬКО ДВИГАТЕЛИ)	23284
РАСОВОЕ ПРОФИЛИРОВАНИЕ T. TRN. (ТОЛЬКО ДВИГАТЕЛЬ)	23283
РАССЛЕДОВАНИЯ МОШЕННИЧЕСТВА С НЕДВИЖИМОСТЬЮ (ICI)	21724
КУРСЫ ПОДГОТОВКИ СОТРУДНИКОВ	23441
ПЕРЕКВАЛИФИКАЦИЯ-БАЗОВЫЙ КУРС	25000
РАССЛЕДОВАНИЕ ОГРАНИЧЕНИЙ (ICI)	33310
ШКОЛЬНЫЙ ОФИЦЕР МИР-ПК 832.2	22290
СЕКСУАЛЬНЫЙ ASLT. ИНВ-1-Й РЕСПОНДЕР	33433
СЕКСУАЛЬНОЕ НАСИЛИЕ INV	33435
РАССЛЕДОВАНИЕ СЕКСУАЛЬНОГО НАСИЛИЯ (ICI)	33430
БЛОК SHERMAN SLI СЕССИЯ 1	12311
БЛОК SHERMAN SLI СЕССИЯ 2	12312
БЛОК SHERMAN SLI СЕССИЯ 3	12313
БЛОК SHERMAN SLI SESSION 4	12314
SHERMAN BLOCK SLI SESSION 5	12315
БЛОК SHERMAN SLI СЕКЦИЯ 6	12316
БЛОК SHERMAN SLI SESSION 6A (ТОЛЬКО ДВИГАТЕЛЬ)	12309
БЛОК SHERMAN SLI SESSION 6B	12319
БЛОК SHERMAN SLI СЕССИЯ 7	12317
БЛОК SHERMAN SLI SESSION 8	12318
СУВЕРЕННЫЕ ГРАЖДАНИНЫ ЭКСТРЕМИСТЫ (С 2018 ГОДА)	29391
СПЕЦИАЛЬНОЕ ВООРУЖЕНИЕ И ТАКТИКА	23000
БАЗОВЫЙ КУРС ДЛЯ СПЕЦИАЛИЗИРОВАННЫХ ИССЛЕДОВАТЕЛЕЙ	00200
СТРАТЕГИЧЕСКАЯ КОММУНИКАЦИЯ/ДЕЭСКАЛАЦИЯ (С 2022 ГОДА)	29560
СТРАТЕГИЧЕСКИЕ КОММУНИКАЦИИ (PSP) (С 2022 ГОДА)	29540
ИНСТРУКТОР ПО СТРАТЕГИЧЕСКИМ КОММУНИКАЦИЯМ (С 2022 ГОДА)	29541
СТРАТЕГИЧЕСКАЯ КОММУНИКАЦИЯ/ПРИМЕНЕНИЕ СИЛИ (PSP) (С 2022 ГОДА)	29583
РЕШЕНИЕ ПРОБЛЕМ СТРЕССОВ (С 2018 ГОДА)	10110
САМОУБИЙСТВА И ДЕПРЕССИЯ (С 2018 ГОДА)	20803
САМОУБИЙСТВО ПОЛИЦЕЙСКОГО (С 2018 ГОДА)	22642
НАБЛЮДАТЕЛЬСКИЙ КУРС	00400
ТАКТИЧЕСКАЯ СВЯЗЬ (С 2018 ГОДА)	30855
ТАКТИЧЕСКАЯ СВЯЗЬ-ИНСТР.	21470
ТАКТИКА/СКРЫТИЕ И ВХОД В КРИЗИС (С 2018 ГОДА)	33575
СЕМИНАР ПО БИЛДИНГУ	50000
ТЕРРОРИЗМ/ОТВЕТ СЛЕДОВАТЕЛЯ (ICI)	20114
СТРАТЕГИИ ОЦЕНКИ УГРОЗ/ДЕЭСКАЛАЦИИ (С 2018 ГОДА)	20903
ИНСТРУМЕНТЫ ДЛЯ ПЕРСОНАЛА TOLER/SUP./LINE (ТОЛЬКО ДВИГАТЕЛЬ)	23297
ИНСТРУМЕНТЫ ДЛЯ КОМАНДЫ ПО ДОПУСКУ (ТОЛЬКО ДЛЯ ДВИГАТЕЛЯ)	23281
КУРС ПОДГОТОВКИ АДМИНИСТРАТОРОВ	40721
КООРДИНАТОР ПО ОБУЧЕНИЮ (С 2022 ГОДА)	21991
КУРС ПОДГОТОВКИ МЕНЕДЖЕРОВ	41520
UOF/STRATCOM/ARSTCTL/DRVG/FIREARMS (PSP) (С 2022 ГОДА)	29572
ПРИМЕНЕНИЕ СИЛЫ (PSP) (С 2022 ГОДА)	29580
ПРИМЕНЕНИЕ СИЛЫ (PSP)/ МЕНЕЕ СМЕРТЕЛЬНОГО ОРУЖИЯ (С 2022 ГОДА)	29581
ИНСТРУКТОР ПО ПРИМЕНЕНИЮ СИЛЫ (С 2022 ГОДА)	21755
РАССЛЕДОВАНИЕ УГОН ТРАНСПОРТНЫХ СРЕДСТВ (ICI)	30190
ВЗАИМОДЕЙСТВИЕ ВЕТЕРАНОВ С ПРАВООХРАНИТЕЛЬНЫМИ ОРГАНАМИ (С 2018 ГОДА)	22328
ПОИСК РАССЛЕДОВАНИЯ (ICI)	33710
ЗДОРОВЬЕ (С 2018 ГОДА)	43170

80-летие Федерального закона о пищевых продуктах, лекарствах и косметике

В начале 20-го века американцы были завалены неэффективными и опасными лекарствами, фальсифицированными и обманчиво упакованными продуктами. Проблема усугублялась тем, что потребители не могли узнать, что на самом деле содержится в продуктах, которые они покупают. Прохождение 1906 Закон о чистых пищевых продуктах и ​​лекарствах ознаменовал колоссальный сдвиг в использовании государственных полномочий для усиления защиты потребителей, требуя, чтобы продукты и лекарства содержали правдивые заявления на этикетках и соответствовали определенным стандартам чистоты и крепости. Хотя закон 1906 года заложил краеугольный камень современного FDA, со временем стало ясно, что он имеет серьезные недостатки, которые ограничивали способность агентства защищать потребителей. Закон не предлагал способа убрать с рынка опасные по своей сути лекарства и устанавливал такое высокое бремя доказывания неправильного брендинга, то есть намерения обмануть, что агентство редко могло принять меры против компании за мошенническую продукцию. Кроме того, закон не давал полномочий в отношении косметики, медицинских устройств или рекламы и не налагал никаких стандартов на продукты питания.

Чтобы информировать общественность об ограничениях закона 1906 года, главный специалист по вопросам образования FDA Рут де Форест Лэмб и главный инспектор Джордж Ларрик организовали в 1933 году влиятельную передвижную выставку, чтобы представить около 100 опасных, вводящих в заблуждение или бесполезных продуктов, которые у FDA не было полномочий для удаления с рынка. Выставка была настолько шокирующей, что репортер, сопровождавший первую леди Элеонору Рузвельт, окрестил ее «Американской комнатой ужасов». Имя прижилось. Лэмб также адаптировал выставку в 1936, в которой она объяснила, что «все эти трагедии… произошли не потому, что правительственные чиновники некомпетентны или черствы, а потому, что у них нет реальной силы предотвратить их».

Федеральный закон о пищевых продуктах, лекарствах и косметике

В этом году отмечается восьмидесятая годовщина подписания президентом Рузвельтом Федерального закона о пищевых продуктах, лекарствах и косметике (FDCA), который закрыл многие юридические лазейки, отмеченные Американской палатой Ужасы навсегда изменили ландшафт защиты прав потребителей в Америке. Впервые FDA получило право регулировать медицинские устройства и косметику, а также устанавливать стандарты для пищевых продуктов. Лекарства и устройства должны были давать адекватные инструкции по применению; использование ложной маркировки было неправильно маркировано; и больше не было необходимости устанавливать намерение обмануть, чтобы доказать неправильный брендинг. Кроме того, стало незаконным продавать лекарства или устройства, которые по своей сути представляют опасность для здоровья, и все новые лекарства должны были быть доказаны как безопасные для их маркированного использования, прежде чем они могли быть проданы. Сегодня этот важный закон по-прежнему играет важную роль в руководстве миссией FDA.

Фотогалерея Палаты Ужасов

Чтобы загрузить изображения этих и других продуктов, включенных в историческую выставку Палаты Ужасов, посетите альбом Американской Палаты Ужасов на фотопотоке FDA на Flickr.

---

Банбар
Банбар, бесполезная смесь, которая, как утверждается, лечит диабет, была предложена в качестве альтернативы единственному полезному лекарству от этого заболевания, инсулину. FDA предоставило в суд доказательства отсутствия эффекта Банбара и опровергло доказательства производителя о его ценности при заболевании. Но правительство все же проиграло это дело, не сумев доказать намерение производителя обмануть потребителя.

---



Средство от абортов Боумена
Средство от абортов Боумена обещали лечить заразный аборт (также известный как бруцеллез) у крупного рогатого скота. Это очень заразное заболевание препятствует размножению и производству молока. До того, как была разработана эффективная вакцина, единственным средством предотвращения ее распространения в стаде была изоляция или эвтаназия инфицированных животных. Если отчаявшийся фермер использовал бесполезный продукт, такой как продукт Боумена, это позволяло болезни томиться без лечения и заражать больше животных. Когда FDA выиграло судебный процесс против Bowman’s, производитель просто перенес свои терапевтические заявления с этикетки на рекламу.

---

Bred-Spred
Bred-Spred представлял собой линейку «желе» красивых цветов и множества вкусов, расфасованных в стеклянные банки. Но это был не традиционный джем или желе, как это определено отраслевым стандартом 50% фруктов/сока. Вместо этого в нем не было ни фруктов, ни сока. Только искусственные красители, искусственные ароматизаторы, пектин с добавлением нескольких семян сена для имитации семян клубники. Правительства многих штатов и федеральное правительство работали сообща, чтобы вывести этот продукт с рынка, потому что он и подобные ему продукты угрожали всей индустрии джемов и желе.

---

Кристаллы Безумной Воды
Кристаллы Безумной Воды, широко рекламируемые по радио, предположительно получены из целебной Минеральной Воды Безумия, найденной в Техасе. FDA несколько раз конфисковало последние в 1910-х и 1920-х годах за фальсификацию и неправильный брендинг, отчасти из-за заявлений о лечении болезни Брайта, ревматизма, заболеваний печени и т. Д. Кристаллы появились к началу 1930-х годов, но без помеченных терапевтических заявлений, которые были переданы к объявлениям.

---

Динитрофенол
Основываясь на предварительных результатах, что промышленный химикат, динитрофенол, может быстро ускорить метаболизм и привести к потере веса, многие препараты стали широко доступны в начале 1930-х годов. Несмотря на то, что динитрофенол вызывал смертельные заболевания крови, катаракту и другие серьезные побочные эффекты, он считался косметическим средством, а не лекарством, и, таким образом, находился вне досягаемости закона.

---

Dr. Hess’s Poultry Tablets и Lee’s Gizzard Capsules
Таблетки Dr. Hess’s Poultry Tablets и Lee’s Gizzard Capsules были одними из многих «глистогонных» средств от куриных глистов, популярных в начале 20-го века. Продукты обещали излечить кур от всех кишечных глистов, хотя в то время были доступны только эффективные средства от аскарид. Поскольку эти поддельные продукты часто содержали никотин и камалу, они могли нарушить цикл производства яиц на несколько месяцев.

---

Яичная лапша
Яичная лапша имеет немного более высокую питательную ценность, чем другие сушеные макаронные изделия, продаваемые на рынке, и были немного дороже. Предприимчивый производитель попытался убедить потребителей, что его макароны на самом деле являются яичной лапшой, упаковав их в желтый целлофан, чтобы придать им желтый оттенок, который позволил бы потребителю отличить яичную лапшу от макарон.

---

Ароматизирующие экстракты
Ароматизирующие экстракты были одними из самых дорогих товаров в продуктовом магазине. Потребители привыкли покупать их в стандартных бутылках, и эта бутылка, похоже, вмещала 2 унции. жидкости. Но со снятой этикеткой стало ясно, что стенки были утолщены, так что бутылка вмещала всего одну унцию. жидкого экстракта, что делает его одним из самых вопиющих случаев мошенничества с упаковкой пищевых продуктов.

---

Jad Salts
Jad Salts, которые объединяли несколько химических веществ в очищающее и мочегонное средство, были изъяты FDA в начале 1920 шиллингов за заявления об излечении ревматизма, головокружения, болей в суставах и других проблем. Однако в начале 1930-х годов производитель Jad присоединился к ряду «борцов с рэкетом», когда Jad переименовали в средство для лечения ожирения — еще одного поддельного, если не небезопасного продукта, находящегося вне досягаемости закона.

---

Koremlu
Koremlu был представлен как революционный прорыв в устранении нежелательных волос на теле, когда он появился на рынке весной 1930 года. В течение года было продано более 120 000 баночек! Его депиляционным агентом был ацетат таллия — распространенный родентицид, который может вызвать нервно-мышечное повреждение, проблемы с дыханием, слепоту и необратимое выпадение волос. Сообщается, что одна 26-летняя женщина потеряла зубы, зрение, способность ходить и работу из-за Коремлу.

---

Lash Lure
Lash Lure — анилиновая (на основе каменноугольной смолы) краска для ресниц и бровей, которая обещала потребителям более стойкий эффект красоты, чем тушь или карандаш для бровей. Однако на самом деле токсичный краситель вызывал сильное раздражение и вызывал выпадение бровей и ресниц, а также ухудшение зрения и даже слепоту. Как и многие косметические средства того времени, она не проверялась на безопасность и не раскрывала состав, поэтому потребители не знали, какую реальную опасность она представляла для их здоровья.

---

Свинцовые безделушки и монеты
Во время Великой депрессии свинцовые безделушки и монеты вкладывали в детские конфеты. Доктор Шевалье Джексон, пионер в области ларингологии, выявил растущее число смертей от удушья среди детей и начал информационную кампанию. Такие дополнения были признаны законными в соответствии с законом.

---

Растительная смесь Лидии Пинкхэм
Растительная смесь Лидии Пинкхэм была одним из самых известных женских тонизирующих средств в конце 19 века. го и начала 20 века. FDA приняло меры против ложных заявлений на этикетке продукта в 1915 году, но компания просто вернула их для радиослушателей. Владельцы Pinkham были одной из компаний, которые яростнее всего боролись против предоставления FDA права регулировать рекламу в новом законе.

---

Мармола
Мармола была средством от ожирения, появившимся в 1907 году, и, как и многие другие, она основывалась на высушенной щитовидной железе. Широко разрекламированный, в том числе по радио, потребители никогда не слышали, что он может вызывать классические симптомы гипертиреоза, включая учащенное сердцебиение и бессонницу. Однако, поскольку ожирение в то время считалось скорее косметической, чем медицинской проблемой, мармола осталась на рынке.

---

Nuxated Iron
Nuxated Iron, детище Э. Вирджила Нила, бывшего гипнотизера, осужденного за мошенничество с использованием почты и прибыльной французской косметической компании, обещало бодрить, омолаживать и улучшать спортивные результаты. Нил использовал передовую маркетинговую тактику, в том числе платные отзывы знаменитостей, чтобы продавать эти таблетки, которые состояли из железа и нукс вомика, производного потенциально смертельного растения стрихнина. По крайней мере, один мальчик умер, выпив почти целую бутылку Nuxated Iron.

---

Othine
Othine обещала удалить коричневые пятна и осветлить кожу, чтобы помочь женщинам добиться бледной безупречной кожи, которая считалась эталоном красоты в 1930-х годах. Тем не менее, чтобы получить эти результаты, Отин полагался на активный ингредиент ртуть, токсичные свойства которой к тому времени были хорошо известны. В своем стремлении к красоте потребители невольно рискуют разрушением костей, потерей зубов, неврологическими, легочными и почечными повреждениями, а также когнитивными и сенсорными нарушениями и даже смертью.

---

Pabst’s Okay Specific
Pabst’s Okay Specific, эликсир с 60 доказательствами, смело провозглашенный «излечивающим положительно и безотказно… когда все другие лекарства не помогли» от гонореи и хронических выделений. Рекламные материалы Pabst, такие как эта обложка от спичечной коробки, скромно обходили социальные табу в отношении заболеваний, передающихся половым путем, что, вероятно, повышало тягу потребителей к самолечению, а не к визитам к врачу. Но поскольку он был терапевтически инертным, их состояние, вероятно, гноилось или ухудшалось. с 1917-1934 Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) приняло меры против Pabst за неправильный брендинг 23 раза!

---

Peralga
Peralga, продаваемый как средство для похудения, был одним из многих таких продуктов, содержащих амидопирин и барбитураты. У некоторых людей (обычно у женщин) комбинация этих препаратов может вызвать агранулоцитоз, опасную потерю лейкоцитов, которая сильно ограничивает их способность бороться с инфекцией и часто приводит к смерти.

---

Шарлатанские устройства
Шарлатанские устройства становились все более популярными в течение десятилетий после Первой мировой войны благодаря новым технологическим возможностям и маркетинговым средствам, особенно радио. Рекламы ложно обещали потребителям легкое лекарство практически от любой мыслимой болезни, от рака до «дыхания ртом», но поскольку Закон о чистых продуктах питания и лекарствах не распространялся на устройства, FDA не могло их регулировать. К началу 30-х годов агентство организовало совместный офис с Почтовой службой США для судебного преследования торговцев шарлатанскими устройствами за мошенничество с использованием почты.

---

Радитор
Радитор лечил импотенцию и десятки других заболеваний. Он попал в заголовки после новостей об ужасающей смерти от отравления радием Эбена Байерса, известного бизнесмена и спортсмена, который годами употреблял Радитор, и многие другие люди использовали это лечение. Несмотря на то, что Радитор был чрезвычайно опасен, он был точно помечен как «радиоактивная вода» и, таким образом, легализован в соответствии с Законом 1906 года.

---

Соли для сна
Соли для сна были одним из многих шарлатанских «облегчающих средств», которые были просто сильным слабительным. Он обещал помочь потребителям соответствовать требованиям жизни 20-го века и оставаться вечно молодыми, продвигая «ясность ума и стремительное изящное тело». FDA выиграло дело о конфискации продукта, потому что рекламные материалы, поставляемые с продуктом, содержали непроверенные терапевтические заявления, в том числе о том, что он может лечить ревматизм, неврит, артрит и проблемы с почками.

---

Танлак
Танлак, смесь вина, глицерина и горьких трав с крепостью 36, продавался как «системный очиститель», слабительное и средство для лечения катара. . Американская медицинская ассоциация охарактеризовала Tanlac как «стремительную ракету в пиротехнике подделок», которая опиралась на обширную рекламу и ложные отзывы, чтобы обмануть потребителей.

---

Вапо-крезолен
Vapo-Cresolene, продаваемый в различных формах с конца 19-го века, испарял побочный продукт каменноугольной смолы во включенном аппарате для лечения множества заболеваний путем вдыхания, включая дифтерию и грипп. Хотя FDA успешно выступило против этого продукта в соответствии с Законом 1906 года, производитель перенес терапевтические заявления с этикетки на рекламу Vapo-Cresolene.

---

Цыпленок, облицованный шпоном
Обманчивая схема упаковки, типичная для того времени. Более дорогое белое средство было помещено в эту банку тонким внешним слоем, что скрывало тот факт, что большая часть содержимого состояла из темного мяса.

---





Регламент и политика — рабочая зона FHWA

Поиск рабочей зоны: Дом О Тематический указатель Факты и статистика   Лучшие практики Стратегии заключения контрактов Стратегии проектирования и строительства ИТ и технологии Измерение производительности Набор инструментов для просмотра процессов Общедоступные информационные стратегии Регламент и политика Обмен данными рабочей зоны (WZDx) Правило рабочей зоны Рабочая зона и анализ трафика Управление трафиком рабочей зоны Безопасность рабочих   Обучение Одноранговая программа ссылки Публикации и исследования Вебинары

Правила техники безопасности и передвижения в рабочей зоне (подчасть J) Правило временных устройств управления дорожным движением (подчасть K) Обновленная информация о предлагаемых изменениях правил, касающихся рабочих зон на шоссе Руководство по унифицированным устройствам управления дорожным движением Стандарт защитной одежды и головных уборов повышенной видимости Стандарт безопасности рабочей зоны для дорожного строительства Устройства управления движением Crashworthy Work Zone Правила дорожного движения и шума при строительстве Предварительное строительство проектов федеральной помощи Специальный экспериментальный проект (SEP-15) – Инновационные подходы к реализации проекта Национальная программа безопасности дорожных работ База данных по транспортным операциям, управлению и отслеживанию законодательства в области ИТС Правило безопасности и мобильности в рабочей зоне (подчасть J) Правило безопасности и мобильности в рабочей зоне было опубликовано в Федеральном реестре (69 FR 54562) 9 сентября 2004 г. и вступило в силу 12 октября 2007 г. обновлены с учетом меняющегося времени увеличения трафика, увеличения заторов, увеличения рабочих зон на существующих дорогах с движением транспорта и проблем безопасности. На веб-странице правил безопасности и мобильности рабочей зоны приведены примеры реализации правил и рекомендации по реализации, включая библиотеку политик рабочей зоны, в которой представлены примеры политик штата в отношении безопасности и мобильности рабочей зоны. Правило о временных устройствах управления дорожным движением (подчасть K) Правило о временных устройствах управления дорожным движением было опубликовано в Федеральном реестре (72 FR 68480) 5 декабря 2007 г. с датой вступления в силу 4 декабря 2008 г. Это нормотворчество является ответом к разделу 1110 Закона о безопасных, подотчетных, гибких и эффективных транспортных средствах: наследие для пользователей (SAFETEA-LU) и дополняет Правило безопасности и мобильности рабочей зоны FHWA (подчасть J) для рассмотрения условий надлежащего использования и расходования средства на обмундирование сотрудников правоохранительных органов, позитивные меры защиты между рабочими и моторизованным транспортом, а также установку и техническое обслуживание временных устройств управления движением во время строительных, коммунальных и ремонтных работ. Часто задаваемые вопросы (HTML, PDF 23 КБ) Вебинар о правиле временных устройств контроля дорожного движения (видеозапись и слайды презентации) Плата за временные устройства контроля трафика — описывает передовой опыт в отношении методов оплаты за контроль трафика в рабочей зоне. Использование мер по контролю за воздействием — обобщает различные типы мер по контролю за воздействием и обсуждает, как каждый из них может повысить безопасность рабочих и автомобилистов в рабочих зонах. Руководство по управлению дорожным движением — FHWA и ресурсы, разработанные штатом Final Rule (72 FR 68480) — опубликовано в Федеральном реестре 5 декабря 2007 г. (HTML, PDF, 102 КБ) Уведомление о предлагаемом нормотворчестве; продление периода комментариев (71 FR 75898) — опубликовано в Федеральном реестре 19 декабря 2006 г. (HTML, PDF, 44 КБ) Уведомление о предлагаемом нормотворчестве, запрос комментариев (71 FR 64173) — опубликовано в Федеральном реестре 1 ноября 2006 г. (HTML, PDF 92 КБ) Обновленная информация о предлагаемых изменениях в нормативных актах, связанных с дорожными работами использование положительной защиты в рабочих зонах при определенных условиях. Это было повторено в разделе 1427 Закона об исправлении наземного транспорта Америки (FAST). Чтобы выполнить требование об анализе регулирующего воздействия Исполнительного указа 12866, FHWA провело анализ затрат и результатов, чтобы оценить влияние изменений, и обнаружило, что затраты на внедрение превышают ожидаемые выгоды. Эти выводы противоречат указанию, содержащемуся в Исполнительном указе 13563, где «каждое агентство должно… предлагать или принимать регулирование только после обоснованного определения того, что его выгоды оправдывают его затраты». Следовательно, FHWA не предприняло никаких дальнейших действий в отношении этого нормотворчества. Проект отчета об анализе затрат и выгод для MAP-21 Раздел 1405 (PDF, 328 КБ) Руководство по унифицированным устройствам управления дорожным движением Руководство по унифицированным устройствам управления дорожным движением (MUTCD) определяет стандарты, используемые дорожными управляющими по всей стране для установки и поддерживать устройства управления движением на всех улицах и магистралях. MUTCD публикуется FHWA в соответствии с 23 Сводом федеральных правил (CFR), часть 655, подраздел F. 16 декабря 2009 г. окончательное правило, принимающее издание MUTCD 2009 г., было опубликовано в Федеральном реестре. Государства должны выполнить это правило в течение двух лет. Уведомление Федерального реестра, в котором подробно обсуждаются решения FHWA относительно основных изменений по сравнению с изданием 2003 г., можно просмотреть по адресу http://edocket.access.gpo.gov/2009./pdf/E9-28322.pdf (PDF, 716 КБ). Одним из изменений, связанных с рабочими зонами, было включение требований к видимости рабочих (ранее в соответствии с Правилом видимости рабочих FHWA 23 CFR, часть 634) в части 6, раздел 6D.03, требующим, чтобы все рабочие в пределах полосы отчуждения любой дороги общего пользования носили одежда повышенной видимости, соответствующая стандарту ANSI 107-2004 Class 2 или 3. Стандарт на защитную одежду и головные уборы повышенной видимости В январе 2010 г. Американский национальный институт стандартов (ANSI) утвердил пересмотренное издание стандарта ANSI/ISEA 107-2010 (ранее ANSI/ISEA 107-2004). Этот стандарт представляет собой единообразное авторитетное руководство по проектированию, рабочим характеристикам и использованию светоотражающей одежды повышенной видимости, включая жилеты, куртки, полукомбинезоны, брюки и привязные ремни. 20 мая 2010 г. FHWA выпустило официальное разъяснение о том, что одежда, маркированная как соответствующая ANSI/ISEA 107-2010, соответствует разделам Закона 2009 г.Руководство по унифицированным устройствам управления дорожным движением (MUTCD), охватывающее рабочих, сигнальщиков и взрослых регулировщиков на переходе. Язык MUTCD ссылается на издание стандарта 2004 года. Официальное разъяснение FHWA от 20 мая 2010 г. Стандарт безопасности рабочей зоны при строительстве автомобильных дорог ANSI/ASSE A10.47-2009: Безопасность рабочей зоны при строительстве автомобильных дорог вступил в силу 24 февраля 2010 г. любой участок автомобильной дороги. Он охватывает такие методы, как безопасность флаггера, предотвращение наезда / обратного хода, безопасность оператора оборудования, освещение, средства индивидуальной защиты и многое другое. Приобретение ANSI/ASSE A10.47-2009 у Американского общества инженеров по технике безопасности Запись и презентация вебинара Национального информационного центра по безопасности на рабочих местах Аварийные устройства управления дорожным движением в рабочей зоне Политика FHWA требует использования аварийных направляющих, знаков, баррикад, ограждений и т. д. в рабочих зонах Национальной дорожной системы. Часто задаваемые вопросы об устройствах управления дорожным движением рабочей зоны Отчет NCHRP 350. «Устойчивыми» считаются устройства, прошедшие краш-тест, проведенный под руководством NCHRP 350. Придорожное оборудование для устройств рабочей зоны — информация о политике FHWA в отношении ударопрочного оборудования, различных категориях устройств рабочей зоны, письма о приемке FHWA для всех устройств, признанных аварийно-спасательными, и часто задаваемые вопросы об устройствах рабочей зоны. Анализ существующих устройств рабочей зоны с помощью критериев безопасности MASH (PDF, 40 МБ) — презентация веб-семинара по инициативе развертывания интеллектуальной рабочей зоны от 26 июля 2010 г. Правила дорожного движения и строительного шума 13 июля 2010 г. FHWA опубликовало пересмотренное окончательное правило 23 CFR 772 «Процедуры снижения шума дорожного движения и строительного шума» (Федеральный регистр 39820). Окончательное правило вступило в силу 13 июля 2011 г. Окончательное правило разъясняло и добавляло определения, применимость постановления, определенные требования к анализу и использование федеральных средств на меры по снижению шума. Это также потребовало от всех государственных дорожных агентств соответствующим образом обновить свою политику штата в отношении шума. Все 52 политики были успешно обновлены в соответствии с датой реализации 13 июля 2011 г. Окончательное правило (75 FR 39820) — опубликовано в Федеральном реестре 13 июля 2010 г. (HTML, PDF 128 КБ) Веб-сайт FHWA, посвященный дорожному шуму Предварительное строительство проектов федеральной помощи 26 августа 2008 г. FHWA издало Окончательное правило по опережающему развитию проектов федеральной помощи (23 CFR Part 630) (PDF 55KB) с датой вступления в силу 25 сентября 2008 г. Это правило направлен на повышение гибкости штата в расходовании средств федеральной помощи на шоссе. В соответствии с процедурами заблаговременного строительства штат может начинать проекты без гарантии федеральных средств, но с одобрения проекта на федеральном уровне. Позже штат может подать заявку на перевод проекта на финансирование из федерального бюджета. Правило отменяет требование о том, чтобы штаты резервировали федеральные средства для авансовых строительных проектов, некоторые из которых в конечном итоге могут остаться без федеральных денег. Эта гибкость позволяет штатам использовать федеральные деньги для других проектов. Специальный экспериментальный проект (SEP-15) – Инновационные подходы к реализации проекта В 2004 году FHWA создала Специальный экспериментальный проект (SEP-15) для определения для пробной оценки инновационных подходов государственно-частного партнерства к реализации проекта. SEP-15 касается, помимо прочего, заключения контрактов, соблюдения экологических требований, приобретения полосы отчуждения и проектного финансирования. Целями SEP-15 являются повышение гибкости реализации проектов, поощрение инноваций, повышение своевременности строительства проектов и продвижение государственно-частного партнерства. Государственным проектам DOT, одобренным для участия в SEP-15, может быть предоставлена ​​гибкость в соответствии с традиционными требованиями FHWA к утверждению проектов. Национальная программа безопасности рабочих зон на автомагистралях (PDF 203KB) Национальная программа безопасности рабочих зон на автомагистралях (NHWZSP) была создана в 1995 г. для повышения безопасности и эффективности эксплуатации дорожных рабочих зон для участников дорожного движения — автомобилистов, пешеходов, мотоциклистов, велосипедистов. — и дорожных рабочих за счет повышения качества и эффективности дорожного движения, приспособлений для обеспечения безопасности, устройств управления дорожным движением и поддержания практики участия в дорожных торгах. База данных по транспортным операциям, управлению и отслеживанию законодательства в области ИТС База данных по транспортным операциям, управлению и отслеживанию законодательства в области ИТС была разработана Национальной конференцией законодательных органов штатов (NCSL) в сотрудничестве с FHWA. База данных включает исполнительные распоряжения и принятые, находящиеся на рассмотрении и непринятые законы 2009 и 2010 годов, которые можно искать по штату, теме, ключевому слову, году, статусу и/или основному спонсору. Темы касаются управления заторами, управления дорожным движением, интеллектуальных транспортных систем (ITS), управления спросом (включая полосы HOV и HOT), рабочих зон, а также управления и операций с грузами. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
