СССР. Министерство газовой промышленности. Ростовский завод газовой аппаратуры.
Автоматический газовый водонагреватель АГВ-80 ГОСТ 11032-69 на природном газе

Паспорт и инструкция по монтажу, эксплуатации и хранению

Северо-Кавказский межотраслевой центр научно-технической информации Ростов-на-Дону 1973 год.

Внимание!

1. Прежде чем начать пользоваться водонагревателем, внимательно ознакомьтесь с настоящим руководством.
   Нарушение правил эксплуатации, указанных в данной инструкции, может привести к несчастному случаю и вывести водонагреватель из строя.
2. Автоматический газовый водонагреватель АГВ-80 может эксплуатироваться на природном или сжиженном газе, при установке соответствующих форсунок.
3. Смонтированный водонагреватель может быть допущен к эксплуатации только после приемки его инструктором «Горгаза» и заполнения вкладыша к паспорту.
4. Инструктаж владельца водонагревателя и пуск в работу производит только работник «Горгаза».
5. Проверка и очистка дымохода, ремонт и наблюдение за системой водяного отопления производятся домовладельцем или домоуправлением.
6. Профилактическое обслуживание, устранение неисправностей, ремонт АГВ-80 и газопроводов производятся трестом конторы «Горгаз», куда и следует обращаться при обнаружении неисправностей.
7. Запасными частями к АГВ-80 обеспечивают областные, районные, городские управления-газового хозяйства.

Назначение

Автоматический газовый водонагреватель АГВ-80 предназначен для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Техническая характеристика

Запас воды в баке, л 80
Номинальная тепловая нагрузка горелки, ккал/час 6000
Расход газа горелкой (с теплотворной способностью 8000—9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час 0,7
Расход сжиженного газа горелкой (с теплотворной способностью 21000—22000 ккал/нм3
и удельным весом 2,2 кг/нм3), нм3/час 0,28
Номинальное давление газа перед водонагревателем, мм вод. ст. 130
Максимальное давление воды в водопроводе, кгс/см2 6
Интервал настройки по температуре нагрева воды в баке, °С 40-90
Время нагрева воды от 20 до 90°, мин 75
Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. 0,1
Коэффициент полезного действия 0,8
Диаметры отверстия в форсунках, мм:
горелки (природный газ) 2,4
горелки (сжиженный газ) 1,4
запальника (природный газ) 0,5
запальника (сжиженный газ) 0,25
Габаритные размеры, мм:
диаметр 410
высота 1560
Общий вес, кг 85

Устройство

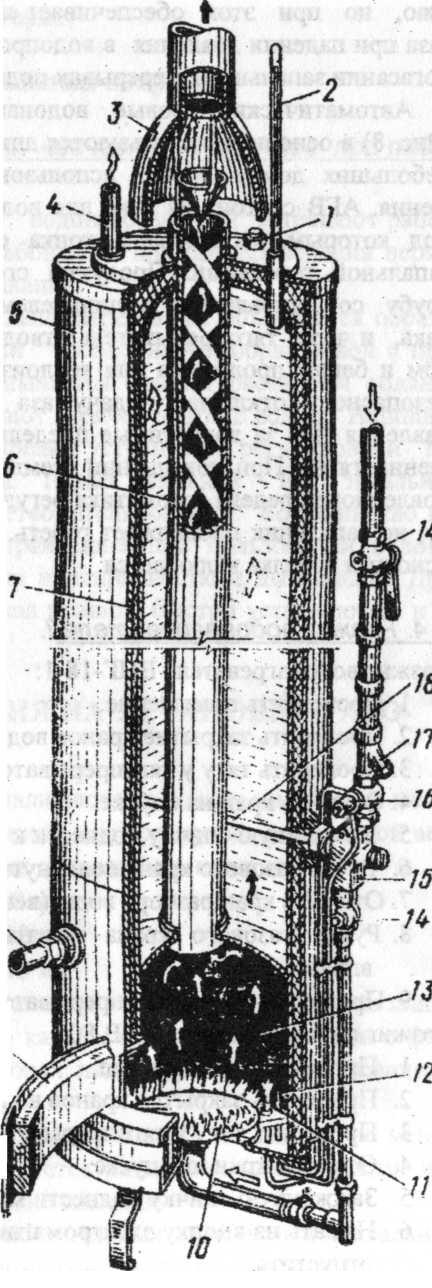

Водонагреватель АГВ-80 состоит из следующих основных узлов (рис. 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.
Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора. Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры.

Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением. Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С. Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если водонагреватель настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизить температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Настройка выше 90° не допускается!
Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева спая свободного конца пламенем запальника.
Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Магнитный клапан прибора автоматики безопасности служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.
Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь. Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу (рис. 5). Газ идет на запальник.
В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 6).
Предохранительный клапан состоит из чугунного корпуса, в нем между двумя прокладками находится мембрана.

Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.
Пр и давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходит через сигнальную трубку и этим предохраняется бак от разрыва (рис. 7).

Примечание. Категорически воспрещается заменять заводскую мембрану самодельной, а также ставить заглушку на предохранительный клапан во избежание несчастного случая.

Правила по монтажу и эксплуатации

Установка и монтаж

К установке у потребителей допускаются аппараты заводского изготовления при наличии паспорта.
Перед установкой водонагревателя наружным осмотром проверить комплектность и сохранность всех частей. Газовый кран должен иметь плавный ход и поворачиваться от легкого усилия руки.

При установке АГВ-80 должны быть выполнены все условия, обеспечивающие нормальную и безопасную работу аппарата.

Такими условиями являются:
— соответствующее помещение для установки водонагревателя;
— правильное присоединение водонагревателя к дымоходу, газопроводу.
Установка водонагревателей в жилых зданиях допускается только при наличии дымохода с отводом в него продуктов сгорания от АГВ-80.
Газовые водонагреватели могут устанавливаться в ванных комнатах и кухнях жилых зданий.
Температура помещений, в которых устанавливаются водонагреватели, должна быть не ниже 0°С.

Требования, предъявляемые к помещениям, см. «Правила безопасности в газовом хозяйстве» Госгортехнадзора.
При подсоединении аппарата к дымоходу должны выполняться требования пожарной безопасности в соответствии с СНиП Ш-Г, П-62 Госстроя СССР.
Площадь сечения дымохода не должна быть меньше, чем у патрубка газового аппарата, присоединяемого к дымоходу.

Работы по монтажу АГВ-80, системы отопления или горячего водоснабжения должны производиться по проекту, разработанному потребителем (по действующим правилам и нормами), утвержденному местным «Горгазом».

Пуск и регулирование

Перед пуском проверить заполнение водонагревателя и системы отопления водой, это контролируется появлением воды из сигнальной трубы. Затем вентиль на водопроводе закрыть и после проверки произвести пуск.

При пуске водонагревателя в работу необходимо:
а) открыть газовый кран на газопроводе;
б) открыть топочную дверцу и левой рукой поднести зажженную спичку к запальнику;
в) нажать кнопку магнитного газового клапана до отказа и одновременно зажечь запальник.
Кнопку нужно держать нажатой до отказа одну минуту, не ослабляя нажима на нее;
г) по истечении одной минуты отпустить кнопку магнитного газового клапана и медленно открыть кран газовой горелки. Если горелка не загорится, а запальник погаснет, повторное зажигание можно производить не ранее, чем через две минуты и только после вентиляции топки;
д) при пуске водонагревателя проверить наличие тяги в дымоходе. При нормальной тяге пламя спички, поднесенной к колпаку тягопрерывателя, будет втягиваться под колпак. Если отсутствует тяга и выбивается пламя из топки, пользоваться водонагревателем нельзя.

При нагреве воды до требуемой температуры автоматически прекращается подача газа и горелка гаснет. Когда температура воды в водонагревателе упадет (в результате отбора воды и пополнения холодной водой или теплопотерь при отоплении), терморегулятор возобновляет подачу газа в горелку и она загорается от пламени запальника.

Правила пользования

Во избежание аварий и несчастных случаев категорически запрещается:
Лицам, не знакомым с правилами пользования водонагревателем, производить пуск его в работу.
Самостоятельно устранять неисправности в работе водонагревателя и настраивать его.
Производить ремонт или вносить какие-либо конструктивные изменения в водонагреватель, газопровод или систему отопления;
Подвешивать на газопроводные или водопроводные трубы какие-либо предметы.
При неполадках в работе водонагревателя следует закрыть газовые краны у водонагревателя и на стене перед водонагревателем и затем вызвать представителя треста «Горгаз».

Немедленно сообщайте:
о плохой тяге в дымоходе и о неисправности системы отопления — управляющему домами;
о появлении запаха газа — аварийной службе треста «Горгаз»;
о неисправности водонагревателя или газовой подводки — тресту «Горгаз».

При работе АГВ-80 на отопление (см. рис. 8) в систему должен быть вмонтирован бак-расширитель, снабженный сигнальной трубой.

При работе АГВ-80 на горячее водоснабжение необходимо:
Кран разбора горячей воды держать всегда полностью открытым.
Водопроводный вентиль, питающий водонагреватель, должен быть закрыт как только бак будет наполнен и вода покажется из горячего крана.
Для забора нагретой воды слегка открыть водопроводный вентиль так, чтобы горячая вода без напора вылилась из горячего крана. Когда забор горячей воды окончен, водопроводный вентиль должен быть закрыт.
Температура воды, выдаваемой аппаратом для горячего водоснабжения, должна быть не более 70°С.

Хранение и уход

В процессе эксплуатации для сохранения работоспособности АГВ-80 за ним необходим систематический уход: содержать водонагреватель и систему отопления в чистоте и исправном состоянии, предохранять от ударов, следить, чтобы на магнитный клапан не попадала влага.

На летнее время система отопления заполняется водой, а перед началом отопительного сезона тщательно промывается двух-трехкратным заполнением и спуском воды.

Один раз в неделю проверять заполнение системы отопления водой.
Неустановленные АГВ-80 должны храниться в упакованном виде в закрытых, сухих складских помещениях.

Гарантия

Завод гарантирует в течение 3,5 лет со дня отгрузки потребителю исправную работу водонагревателя АГВ-80 и производит замену неисправных отдельных узлов и деталей при условии соблюдения правил транспортировки, монтажа, эксплуатации и хранения потребителем согласно действующим инструкциям.

Гарантия завода на термометры технические не распространяется.
Прейскурант 24-17 Оптовая цена 53-00 Доп. прейскурант 112-01/20 Розничная цена 78-00.

Возможные неисправности в водонагревателе АГВ-80, их причины и способы устранения

Примечания. При эксплуатации АГВ-80 могут встречаться некоторые явления:
В начальной стадии запуска водонагревателя АГВ-80 в работу могут появляться капли воды из-под днища бака, падающие на тарелку. Это результат конденсации водяных паров из-за разности температур. При нагреве воды до температуры 25—30°С конденсация прекращается.

Появление шума (булькания) внутри бака при нагреве воды объясняется перемещением нагретых частиц воды наверх, а холодных — вниз.
Кроме того, при длительной эксплуатации в бак АГВ-80 заносятся с водой по водопроводной системе инородные тела в виде пакли, накипи и осадков грязной воды. Поэтому нужно тщательно 2—3 раза промыть всю систему отопления и бак АГВ-80 и через штуцер 12 (рис. 1) металлическим крючком (в виде кочерги) извлечь инородные тела из бака.
После промывки и очистки бака шум прекратится.

Указанные выше работы разрешается производить только работникам «Горгаза», знающим устройство водонагревателя, и не допускаются случайные лица, не имеющие специальных знаний.

Паспорт водонагревателя АГВ-80

Время испытания бака гидравлическим давлением 9 кгс/см2 10 мин.
Магнитный газовый клапан проверен на герметичность закрытия при нажатой и ненажатой кнопке давлением 500 мм вод. ст.
Продолжительность нажатия кнопки магнитного газового клапана при горящем запальнике = 1 мин.
Горелка и запальник проверены на горение жидкого газа при давлении 300 мм вод. ст.
Горелка и запальник проверены на горение природного газа при давлении 130-180 мм вод. ст.
Все соединения деталей АГВ-80, находящиеся под газом, проверены нз плотность при давлении 500 мм вод. ст.
Время отсечки газа после потухания запальника 60 сек.
Время проверки нагрева 80 л воды с 40°С до 90°С 50 мин.
Мембрана предохранительного клапана испытана давлением 7 кгс/см2 при температуре до 105°С.

Комплектность

Паспорт и инструкция по эксплуатации 1 экз.
Тягопрерыватель 1 шт.
Термометр 1 шт.
Оправа для термометра 1 шт.
Мембрана для предохранительного клапана 10 шт.
Испытание проведено на специальном стенде в аналогичных условиях работы АГВ-80 в системе отопления.
Контролер ОТК. Упаковщик.

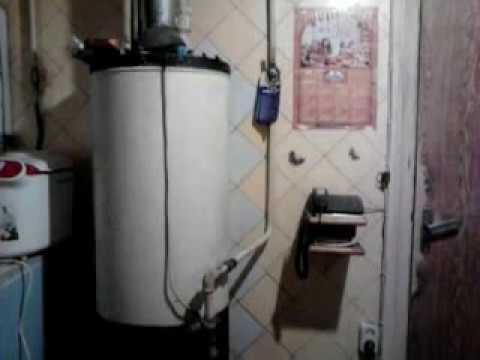

Автоматический газовый водонагреватель АГВ-80 – Энциклопедия домовладельца

Автоматические газовые водонагреватели типа АГВ-80 изготавливались Ростовским заводом газовой аппаратуры и предназначались для местного водяного отопления помещения или горячего водоснабжения. В настоящее время аппараты не производятся, но многие из них находятся в эксплуатации более 40 лет и продолжают работать. Первоначально аппарат предполагалось использовать только для горячего водоснабжения, он имел в своей конструкции предохранительный клапан на 0,6 МПа. В дальнейшем АГВ-80 стал использоваться для открытых систем отопления, что стало его основным применением.

АГВ-80 имеет следующие технические характеристики:

• тепловая нагрузка – 6.000 ккал/час;
• площадь отапливаемого помещения – до 60 м²;
• настройка температуры воды – от 40 до 90 °С;
• вместимость бака – 80 литров.

Основу водонагревателя составляет сварной бак из металла толщиной 3-4 мм, который является теплообменником. Изнутри бак имеет цинковое покрытие, что и обеспечивает АГВ-80 большой срок службы. Сверху бак покрыт кожухом из листовой стали. Термоизоляция из стекловолокна обеспечивает температуру поверхности кожуха не более 40 °С. В топке, ограниченной сверху днищем бака, установлена основная горелка водонагревателя. Запальник подает пламя на основную горелку и термопару. Терморегулятор обеспечивает поддержание температуры воды в баке в пределах от 40 до 90 °С. Закрытие электромагнитного клапана при погасании пламени запальника должно происходить в течение 60 секунд, при срабатывании датчика тяги – в течение 20 60 секунд.

Автоматический газовый водонагреватель АГВ-80

Внутри бака по всей высоте расположена жаровая труба, в которую вставляется удлинитель теплового потока (турбулизатор), что способствует повышению коэффициента полезного действия водонагревателя. Основная горелка АГВ-80 вначале изготавливалась из чугуна, в дальнейшем применялась сталь.

Электромагнитный клапан является основой автоматики безопасности, обеспечивающей прекращение подачи газа при погасании запальника. Имеется также автоматика, обеспечивающая прекращение подачи газа при нарушении тяги в дымоходе. При её срабатывании сначала прекращается подача газа на запальник, а затем закрывается электромагнитный клапан. Такой принцип работы автоматики называется «с отводом газа от запальника». Электромагнитный клапан работает вместе с термопарой.

Термопара состоит из соединенных между собой двух металлов: хромеля и копеля, которые образуют горячий спай. Хромель присоединяется к медной трубке, а копель – к медному проводу, который по всей длине термопары изолируется от трубки изоляцией на основе асбестовой нити.

При нагревании конца термопары она вырабатывает термоэлектродвижущую силу (электрическое напряжение). Конец медной трубки развальцован и на него одета накидная гайка, которая в затянутом положении обеспечивает контакт между термопарой и электромагнитом клапана. Контакт термопары выполнен из припоя. Чтобы обеспечить изоляцию контакта от медной трубки, устанавливается изолирующая шайба.

Термопара АГВ-80

Элекгромагнитный клапан состоит из двух частей: газовой и электрической, между которыми зажата мембрана, предотвращающая утечку газа. В электрической части расположен электромагнит, к которому присоединена термопара. В газовой части имеются два клапана, расположенные на одном штоке. Они перемешаются вниз при нажатии на кнопку. В то же время их отжимает вверх возвратная пружина.

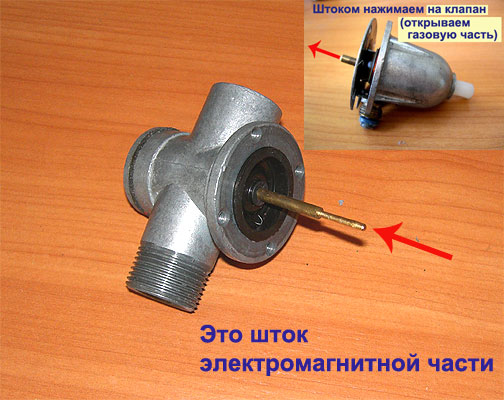

Электромагнитный клапан АГВ-80

Клапаны могут занимать три положения: крайнее верхнее – перекрыта подача газа на основную горелку и запальник; крайнее нижнее – подача газа на основную горелку перекрыта, а на запальник открыта и промежуточное – газ поступает и на основную горелку и на запальник.

В крайнем верхнем положении нижний клапан прижат возвратной пружиной к седлу. На рисунке такое положение клапанов изображено справа. Газ, вошедший слева внутрь газовой части, не может идти дальше ни к основной горелке, ни к запальнику.

При нажатии кнопки вниз она с помощью штока перемещает клапана в крайнее нижнее положение. При этом нижний клапан отходит от седла и пропускает газ вверх. В то же время верхний клапан прижимается к своему седлу, поэтому газ дальше не идет. Он может поступать только на запальник. Одновременно в электрической части якорь прижимается к сердечнику электромагнита.

После розжига запальника его пламя нагревает спай термопары, которая через 1 мин выдает ток электромагниту, который начинает удерживать якорь. Если кнопку плавно отпустить, то система клапанов под действием возвратной пружины начнет перемещаться вверх до тех пор, пока верхний шток не упрется своими плечиками в притянутый якорь. Клапана при этом установятся в среднее (рабочее) положение, при котором газ поступает и на запальник и на основную горелку.

На рисунке 95 такое положение клапанов изображено слева.

При погасании запальника термопара остынет, перестанет вырабатывать термо-ЭДС, электромагнит перестанет притягивать якорь и вся система клапанов под действием возвратной пружины переместится в крайнее верхнее положение, при котором нижний клапан будет закрыт. Газ не пойдет на запальник и основную горелку.

Наиболее часто встречающейся неисправностью автоматики безопасности АГВ-80 на основе электромагнитного клапана является неспособность находиться в открытом положении при наличии пламени запальника – «клапан не держит». Причинами могут быть:

1. Нарушение электрической цепи между термопарой и электромагнитом – обрыв или короткое замыкание. Причинами могут быть:

• отсутствие контакта между термопарой и катушкой электромагнита – зачистить контакты, подтянуть накидную гайку термопары;
• нарушение изоляции медного провода термопары и короткое замыкание его с трубкой – заменить термопару:
• чрезмерное натяжение накидной гайки и разрыв пайки в месте контакта втулки с основанием – заменить электромагнитный клапан;
• нарушение изоляции витков катушки электромагнита, замыкание их между собой или па сердечник – заменить электромагнитный клапан;
• отрыв копелевого сердечника от хромелевой трубки термопары – заменить термопару;
• нарушение магнитной цени между якорем и сердечником катушки элекгромагнита из-за окисления, грязи, жировой пленки и т.
  д. – зачистить поверхности при помощи лоскута грубой ткани.

2. Недостаточный нагрев термопары:

• закоптился горячий спай термопары – очистить горячий спай, отрегулировать горение запальника;
• засорились отверстие в огневом насадке запальника или его сопло – прочистить сопло и огневой насадок запальника;
• неправильно установлен запальник относительно термопары – установить запальник относительно термопары, чтобы обеспечивался прогрев горячего спая.

3. В процессе эксплуатации термопара может выгореть, в этом случае её необходимо заменить.

Устройство, принцип работы и возможные неисправности термоэлектрических автоматик безопасности, используемых на другом бытовом газоиспользующем оборудовании, во многом схожи с устройством, принципом работы и неисправностями автоматики АГВ-80.

Автоматика по тяге состоит из датчика тяги, установленного под колпаком АГВ-80, и трубки, соединяющей датчик с тройником на электромагнитном клапане. Датчик тяги состоит из биметаллической пластины, на конце которой установлен клапан с уплотнением и кронштейна, который крепится к корпусу водонагревателя.

К кронштейну сверху с помощью двух винтов с гайками крепится биметаллическая пластина.

Датчик тяги АГВ-80

В кронштейне имеется отверстие, в которое снизу входит штуцер, зажимаемый сверху гайкой для фиксации положения. Штуцер имеет конусное окончание, которое превращает идущее внутри штуцера сквозное сверление диаметром 2,5 мм в седло клапана. К штуцеру подсоединена трубка с натяжной гайкой, которая соединена с трубкой, идущей к электромагнитному клапану. На штуцер электромагнитного клапана, подающий газ к запальнику, устанавливается тройник, к которому накидными гайками крепятся трубки, подающие газ и к запальнику и к датчику тяги, установленному под колпаком АГВ-80.

При отсутствии тяги продукты сгорания, выходя из-под колпака, нагревают биметаллическую пластину, которая разгибается и клапан с уплотнением отходит от конусного окончания штуцера. Газ из трубки, соединяющей датчик тяги с электромагнитным клапаном, начинает сбрасываться. Из-за того, что диаметр отверстия в штуцере превышает диаметр отверстия в дросселе, установленном в т ройнике, подача газ на запальник резко уменьшится.

Он перестает нагревать термопару, которая не вырабатывает термо-ЭДС и электромагнитный клапан закроется. Подача газа на основную горелку и запальник прекратится.

Основная неисправность датчика – износ уплотнения, которое не обеспечивает герметичного перекрытия штуцера. В этом случае газ будет сбрасываться, а пламя запальника уменьшится. Аналогично работает автоматика по тяге «с отводом газа от запальника», устанавливаемая на другом бытовом газоиспользующем оборудовании.

Терморегулятор расположен по ходу газа ниже электромагнитного клапана. Он прекращает подачу газа к основной горелке при достижении заданной температуры воды и возобновляет подачу газа после её охлаждения.

Терморегулятор АГВ-80

Терморегулятор состоит из корпуса, лагунной трубки с проходящим внутри инваровым стержнем, системы рычагов, клапана с пружиной, регулятора настройки. Один конец латунной трубки ввернут в корпус терморегулятора, а инваровый стержень ввернут в свободный конец латунной трубки, помещенный в бак. Второй конец стержня упирается в рычаг, расположенный в корпусе терморегулятора. Латунная трубка находится в баке и нагревается и остывает вместе с водой.

Система рычагов состоит из двух шарнирно соединенных рычагов и пружины. В один конец системы упирается инваровый стержень, а второй конец системы рычагов воздействует на клапан. Система рычагов может находиться в двух положениях – открытом и закрытом. Клапан все время прижимается к седлу в корпусе терморегулятора пружиной, которая стремится перекрыть проход газа к основной горелке.

Регулятор настройки состоит из затягивающегося рычага с хомутом, который одет на инваровый стержень. С помощью рычага и хомута стержень можно вращать в резьбе латунной трубки, укорачивая или удлиняя его свободный конец. При вращении рычага настройки против часовой стрелки температура срабатывания терморегулятора увеличивается.

При нагреве воды в баке латунная трубка удлиняется, а инваровый стержень практически не изменяет свою длину, так как имеет очень малый коэффициент линейного расширения. Стержень перестает давить на систему рычагов, которая переходит в закрытое положение и перестает давить па клапан. Клапан под действием пружины закрывает проход газа на горелку.

После охлаждения воды латунная трубка укорачивается, инваровый стержень надавливает на конец системы рычагов, которая переходит в открытое положение. Клапан под действием второго конца системы рычагов открывает проход газа на горелку, которая загорается от запальника.

К основным неисправностям терморегулятора относятся:

1. Терморегулятор не настраивается и не срабатывает:

• деформированы большой или малый рычаги – заменить рычаги;
• рычаги сошли с места – установить рычаги на место;
• опорные грани рычагов износились – заменить рычаги;
• перекошена пружина системы рычагов – установить пружину.

2. Терморегулятор срабатывает, но не прекращает подачу газа:

• слаба пружина клапана – заменить пружину клапана;
• под клапан попала грязь – очистить клапан и седло от загрязнений;
• шток клапана заедает в направляющей втулке – очистить шток клапана.

Необходимо заметить, что клапана многих терморегуляторов с инваровым стержнем специально изготавливаются таким образом, чтобы при закрытии клапан пропускал часть газа на горелку, которая должна при этом работать в режиме «малое пламя».

Наш канал в Телеграм

Стандарт только для HTTPS — Руководство по соответствию

M-15-13 призывает «все общедоступные федеральные веб-сайты и веб-службы» предоставлять услуги только через защищенное соединение (HTTPS) и использовать HTTP Strict Transport Security (HSTS) чтобы обеспечить это.

Это относится ко всем общедоступным доменам и поддоменам, управляемым федеральным правительством, независимо от суффикса домена, если они доступны через HTTP/HTTPS в общедоступном Интернете.

На этой странице представлены рекомендации Административно-бюджетного управления Белого дома по внедрению для агентств, поскольку агентства управляют своим переходом на HTTPS.

• Контрольный список соответствия и передовой практики
• Опции для соответствия требованиям HSTS
Часто задаваемые вопросы о соответствии
• • На какие протоколы распространяется M-15-13?
  • Нужно ли отключать порт 80?
  • Если на моем сервере полностью отключен простой HTTP, нужен ли мне HSTS?
  • Что насчет сетевых служб, которые на самом деле не обслуживают веб-контент?
  • Что включает в себя «все домены или поддомены федеральных агентств»?
  • Как насчет доменов, которые используются только для перенаправления посетителей на другие веб-сайты?
  • Должны ли домены, которые перенаправляют на другие внешние домены, выполнять внутреннее перенаправление на HTTPS перед внешним перенаправлением?
  • Как насчет доменов, которые технически являются общедоступными, но на практике используются только для внутренних целей?
  • Что происходит с посетителями, использующими браузеры, не поддерживающие HSTS, например старые версии Internet Explorer?
  • Этот сайт перенаправляет пользователей на HTTPS. Почему Pulse говорит, что не использует HTTPS?
  • Требуются ли федеральные службы отзыва сертификатов (CRL, OCSP) для перехода на HTTPS?
  • Что делать, если я использую для своей веб-службы сертификат, выданный на федеральном уровне, например, федеральной PKI или министерства обороны?

Контрольный список соответствия и передовой практики

Каждый общедоступный веб-сайт или веб-служба, управляемая агентством , должен :

• Предоставлять услуги через HTTPS.
• Автоматически перенаправлять HTTP-запросы на HTTPS или полностью отключать HTTP.
• Наличие политики HSTS с помощью одного из двух подходов, описанных ниже.

Каждый общедоступный веб-сайт или веб-служба, которыми управляет агентство, следует :

• Следуйте передовым техническим методам в отношении качества TLS, как показано https.cio.gov и измерено pulse.cio.gov.
• Устраните все проблемы со смешанным содержимым, возникающие в процессе миграции.
• Оцените целесообразность отказа от поддержки устаревших клиентов и использования современных стандартов, таких как индикация имени сервера.

Опции для соответствия требованиям HSTS

Существует большое количество федеральных сайтов и веб-сервисов. Чтобы упростить процесс перехода федерального правительства на HTTPS, агентствам рекомендуется воспользоваться преимуществами предварительной загрузки HSTS .

Предварительная загрузка помечает целые домены как HTTPS-только и позволяет браузерам строго и автоматически применять это правило для каждого поддомена. Во многих доменах .gov уже реализована предварительная загрузка HSTS, как и в большом количестве веб-сервисов частного сектора.

Как правило, агентства должны использовать один из двух подходов для каждого домена, чтобы убедиться, что политика HSTS установлена ​​для всех общедоступных веб-сайтов.

При любом подходе веб-службы, используемые небраузерными клиентами (например, API), должны по отдельности применять HTTPS, поскольку HSTS не поддерживается небраузерными клиентами.

1. Полная предварительная загрузка HSTS родительского домена (предпочтительно)

• Родительский домен (например, https://agency.gov ) имеет политику HSTS, которая включает поддомены и имеет максимальный возраст не менее 1 год, как этот:

 Строгая транспортная безопасность: max-age=31536000; включать поддомены; предварительная загрузка


• Домен успешно отправлен и добавлен в список предварительной загрузки HSTS.
• Для отдельных поддоменов веб-сайтов по-прежнему рекомендуется устанавливать собственные политики HSTS.

Предварительная загрузка родительского домена HSTS позволяет агентствам избежать инвентаризации и настройки политики HSTS для каждого отдельного поддомена. Однако этот подход также автоматически включает всех 9В этом домене присутствует 0046 поддоменов, включая поддомены интрасети. Все поддомены должны будут поддерживать HTTPS, чтобы оставаться доступными для использования в основных браузерах.

2. Соответствие для каждого отдельного поддомена

• Родительский домен и каждый из его общедоступных поддоменов должны установить политику HSTS с максимальным возрастом не менее 1 года, например:

 Строгая транспортная безопасность: max-age=31536000


Этот подход позволяет агентствам гибко фокусироваться только на общедоступных поддоменах, но может потребовать значительно больше работы для добавления заголовка политики HSTS к каждому отдельному веб-сайту.

Часто задаваемые вопросы о соответствии

Ответы на другие распространенные вопросы о соответствии приведены ниже.

На какие протоколы распространяется M-15-13?

M-15-13 требует безопасных соединений для веб-сайтов и веб-сервисов , что означает только HTTP-протоколы . Сюда входят все федеральные веб-сайты, а также федеральные API на основе HTTP.

M-15-13 не касается использования DNS или DNSSEC, FTP или SFTP или любого другого сетевого протокола, отличного от HTTP.

Нужно ли отключать порт 80?

№ М-15-13 состояния:

Разрешение HTTP-соединений с единственной целью перенаправления клиентов на HTTPS-соединения допустимо и рекомендуется.

Агентства могут использовать порт 80 исключительно для перенаправления клиентов на безопасное соединение.

HTTP-перенаправления должны использовать код ответа из числа 300, который может надежно заставить HTTP-клиенты выполнять перенаправления на HTTPS URI, например 301 или 302.

Использование кодов ошибок 400 или 500 не будет удовлетворять этому требованию.

Обратите внимание, что несмотря на то, что подключения к порту 80 небезопасны даже для перенаправления, использование HSTS заставит поддерживающих HTTP-клиентов автоматически перенаправлять себя с порта 80 на порт 443, не пытаясь подключиться к порту 80 по сети.

HSTS снижает влияние подключений через порт 80 на безопасность, предоставляя агентствам возможность продолжать перенаправление устаревших клиентов или клиентов, которые еще не получили политику HSTS для целевого домена.

Если простой HTTP полностью отключен на моем сервере, нужен ли мне HSTS?

Да. Отключение поддержки HTTP недостаточно для предотвращения атак, которые понижают веб-браузеры до простого HTTP.

Во время атаки не имеет значения, отключил ли «настоящий» сервер HTTP. Если клиента можно уговорить инициировать обычное HTTP-соединение — например, когда пользователь щелкает ссылку http:// или вводит URL-адрес в своем браузере вручную — тогда локальный злоумышленник может ответить на эту попытку подключения из своего собственного сервер и установить собственное соединение.

HSTS специально предписывает веб-браузерам никогда не инициировать обычные HTTP-соединения. Если пользователь щелкает ссылку http:// или вводит URL-адрес http:// , HSTS заставляет браузер сначала переписать URL-адрес, чтобы использовать https:// , прежде чем инициировать соединение.

По этой причине HSTS необходим для эффективного предотвращения атак на более ранние версии, даже если обычные HTTP-соединения не поддерживаются на сервере.

Что насчет сетевых служб, которые фактически не обслуживают веб-контент?

M-15-13 охватывает любую общедоступную сетевую службу, которая отвечает на запросы HTTPS или HTTP. Сюда входят сетевые службы, которые не обслуживают контент, а возвращают только заголовки HTTP или пустой или несущественный контент.

Сюда также входят службы, отвечающие на запросы HTTPS или HTTP на нестандартных портах (порты, отличные от 80 или 443), независимо от того, включены ли эти службы во внешние проверки, предоставляемые агентствам.

Сетевые сервисы, которые не отвечают на запросы HTTPS или HTTP, не входят в сферу действия M-15-13.

Что включает в себя «все домены или поддомены федеральных агентств»?

Домены и поддомены в контексте M-15-13 относятся к именам хостов, которые общедоступны через HTTP или HTTPS.

Домен относится к именам хостов, которые могут быть зарегистрированы напрямую. Некоторые примеры включают gsa.gov , whitehouse. gov , dodig.mil или fs.fed.us .

Субдомен относится к любому имени хоста, являющемуся дочерним элементом регистрируемого домена, и может иметь любую длину. Некоторые примеры включают www.gsa.gov , planthardiness.ars.usda.gov , www.fia.fs.fed.us или www.usar.army.mil .

Федеральные домены не все заканчиваются на .gov , .mil или .fed.us . Некоторые могут заканчиваться на .com , .org , .us или другими суффиксами. Любой федеральный домен покрывается M-15-13.

Как насчет доменов, которые используются только для перенаправления посетителей на другие веб-сайты?

Эти домены должны включать порт 443 и использовать правильно настроенный HTTPS.

Они должны соответствовать всем тем же требованиям и рекомендациям, что и домены, используемые для размещения веб-сайтов и API, включая HSTS и предварительную загрузку.

Должны ли домены, которые перенаправляют на другие внешние домены, выполнять внутреннее перенаправление на HTTPS перед внешним перенаправлением?

Обычно нет, но практически требуется для предзагрузки домена второго уровня.

Например, М-15-13 не требует переадресации с http://example.gov:80 на https://example.gov:443 перед перенаправлением на https://another-example.gov:443 . Однако это позволяет подключающемуся клиенту видеть и кэшировать заголовок HSTS на example.gov , который иначе он может не увидеть.

Однако выполнение внутреннего перенаправления сначала требуется для автоматической предварительной загрузки доменов второго уровня, поэтому эта практика рекомендуется для доменов второго уровня.

Как насчет доменов, которые технически являются общедоступными, но на практике используются только для внутренних целей?

M-15-13 включает все домены и поддомены, которые общедоступны через HTTP/HTTPS, независимо от операционной практики агентства.

Что происходит с посетителями, использующими браузеры, не поддерживающие HSTS, например старые версии Internet Explorer?

Браузеры, которые не поддерживают HSTS, просто не подвержены влиянию HSTS, поэтому его включение не повредит.

Этот сайт перенаправляет пользователей на HTTPS. Почему Pulse говорит, что не использует HTTPS?

Pulse ищет перенаправления на стороне сервера, используя соответствующий код ответа HTTP. Сайты, использующие перенаправления на стороне клиента, такие как тег или JavaScript, не будут рассматриваться как перенаправления. Чтобы выполнить требование M-15-13 по обеспечению HTTPS, агентства должны использовать перенаправления на стороне сервера (или, в качестве альтернативы, вообще отключить доступ по HTTP).

Сайты, которые доступны как на корневом домене ( http://agency.gov ), так и на их поддомене www ( http://www.agency.gov ), должны выполнять перенаправление на HTTPS в обоих случаях. Перенаправление одного, но не другого, также может привести к тому, что Pulse укажет, что домен не использует HTTPS.

Требуются ли федеральные службы отзыва сертификатов (CRL, OCSP) для перехода на HTTPS?

Нет. Этот очень узкий класс служб, которые предоставляют информацию CRL и OCSP для проверки статуса отзыва сертификатов, используемых для других соединений HTTPS, должен соответствовать передовым практикам в этой области и их соответствующим спецификациям.

Для CRL в RFC 5280 сказано:

 ЦС НЕ ДОЛЖНЫ включать URI, которые указывают https, ldaps или аналогичные схемы в расширениях. Центры сертификации, которые включают https URI в одно из этих расширений, ДОЛЖНЫ гарантировать, что сертификат сервера может быть проверен без использования информации, на которую указывает URI. Доверяющие стороны, которые выбирают проверку сертификата сервера при получении информации, на которую указывает URI https в расширениях cRLDistributionPoints, authorInfoAccess или subjectInfoAccess, ДОЛЖНЫ быть готовы к тому, что это может привести к неограниченной рекурсии.


Для OCSP в RFC 6960 сказано:

 Если конфиденциальность является требованием, транзакции OCSP, которыми обмениваются с использованием HTTP, МОГУТ быть защищены либо с помощью безопасности транспортного уровня/уровня защищенных сокетов (TLS/SSL), либо какого-либо другого протокола более низкого уровня.


Агентствам рекомендуется использовать службы OCSP и CRL через имена хостов, специально зарезервированные для этих служб, чтобы другая связанная информация и функции могли предоставляться безопасно и конфиденциально.

Что делать, если я использую сертификат, выданный на федеральном уровне, например, федеральной PKI или министерства обороны, для своей веб-службы?

Нет никаких ограничений на приемлемые органы сертификации, которые могут использовать агентства для выполнения требований M-15-13.

Однако M-15-13 требует от агентств не только перенаправления HTTP-трафика на HTTPS. Также требуется, чтобы агентства включили HTTP Strict Transport Security (HSTS), как описано выше. HSTS обеспечивает постоянное использование HTTPS и защищает пользователей от нескольких распространенных уязвимостей.

Одним из важных эффектов HSTS является то, что он отключает возможность для пользователей просматривать предупреждения о сертификатах в поддерживаемых браузерах. Это означает, что агентства не могут указывать пользователям щелкать предупреждения сертификата , чтобы использовать их веб-службу, при этом также соблюдая M-15-13.

Это также согласуется с рекомендациями по безопасности, поскольку указание пользователям щелкать по предупреждениям о сертификатах противоречит сути HTTPS и подвергает пользователей потенциальным сетевым атакам.

На практике для развертывания HSTS с использованием сертификатов, выданных на федеральном уровне, агентству, вероятно, потребуется разделить свои веб-службы по имени хоста в зависимости от их ожидаемой аудитории:

• Сертификаты, выпущенные на федеральном уровне, могут быть полезны для веб-служб, пользователи которых, как ожидается, будут постоянно доверять выдавшему их федеральному центру сертификации (ЦС). Пользователи, чьи устройства не доверяют выдающему ЦС, столкнутся с ошибкой подключения и не смогут использовать веб-службу.
• Выданные на федеральном уровне сертификаты не подходят для веб-служб, пользователи которых не всегда могут доверять выдавшему их федеральному центру сертификации. Эти веб-службы, скорее всего, потребуют использования сертификата общедоступного (коммерческого) ЦС.

Какую бы стратегию ни использовало агентство для управления использованием сертификатов, выданных на федеральном уровне, оно должно обеспечивать практическое развертывание HSTS на всех своих общедоступных веб-сайтах и ​​веб-службах.

Инсектицидные устройства с контролируемым высвобождением для защиты овец от удара головой, вызванного Lucilia cuprina

Клинические испытания

. 1994 март; 52 (1-2): 113-28.

doi: 10.1016/0304-4017(94)-8.

П. Дж. Джеймс ¹ , HK Mitchell, KS Cockrum, PM Ancell

принадлежность

• ¹ Департамент первичной промышленности, Аделаида, Австралия.

• PMID: 8030177
• DOI: 10.1016/0304-4017(94)

-8

Клинические испытания

P J James et al. Вет Паразитол. 1994 март

. 1994 март; 52 (1-2): 113-28.

doi: 10.1016/0304-4017(94)-8.

Авторы

П. Дж. Джеймс ¹ , Х. К. Митчелл, К. С. Кокрам, П. М. Анселл

принадлежность

• ¹ Департамент первичной промышленности, Аделаида, Австралия.

• PMID: 8030177
• DOI: 10.1016/0304-4017(94)

-8

Абстрактный

Эффективность полимерных матричных меток, содержащих (масс./масс.) 8,5% циперметрина, 7,5% флуцитрината, 13,7% тетрахлорвинфоса или 20,0% диазинона, для защиты овец от ударов мясной мухи (Lucilia cuprina Wiedemann) в голову овечьей мясной мухи (Lucilia cuprina Wiedemann) исследовали в личиночном имплантате, клетке для мух. и полевые исследования. Метки, пропитанные циперметрином, уменьшали общее количество яичных масс, отложившихся на головах овец в исследованиях в клетках для мух, в течение 6-недельного периода на 73,3% по сравнению с отсутствием обработки. Метки, импрегнированные флуцитринатом, снижали количество яичных масс на 25,3% в течение 21 недели, но не было выявлено существенных различий (P <0,05) между обработанными и необработанными овцами при индивидуальном воздействии. Массы яиц были обнаружены у большинства меченых овец, и ни циперметриновые, ни флуцитринатные метки не обеспечивали защиты от имплантации личинками L. cuprina первой стадии. Метки, пропитанные диазиноном, обеспечивали более длительную защиту, чем обработка жидким составом, содержащим 400 частей на миллион диазинона, в личиночных имплантатах, клетках для мух и в полевых исследованиях. За 12-недельный период полевых исследований 6,6% баранов, обработанных диазиноновыми бирками, заболели, по сравнению с 30% обработанных диазиноновыми струями, 35,7% обработанных пластиковыми бирками, не пропитанными инсектицидом, и 24,2% баранов, не получавших лечения. Когда бараны подвергались воздействию высокой популяции L. cuprina в экспозиционном помещении с 13 по 18 недель после обработки, 3,3% баранов получали диазиноновые метки, 57,1% получали диазиноновую струйную обработку, 43,8% получали пластиковые бирки и 23,5% необработанные бараны были поражены. Большинство столкновений с овцами, помеченными диазиноном, произошло на участках, с которыми метки не контактировали. Метки, пропитанные тетрахлорвинфосом, снижали количество ударов по сравнению с отсутствием обработки в исследованиях личиночных имплантатов и клеток для мух, но результаты были противоречивыми и не такими хорошими, как у диазиноновых меток. Сделан вывод о том, что хорошо спроектированные устройства контролируемого высвобождения, которые надежно контактируют с шерстью на головах овец в местах риска удара мухой и способны противостоять повреждениям от борьбы с баранами, могут обеспечить длительную защиту от удара головой.

Похожие статьи

• Эффективность смеси циромазина и диазинона для борьбы с мухоморами у овец.

  Левот ГВ, Продажи Н. Левот Г.В. и др. Aust Vet J. 1998 May; 76(5):343-4. doi: 10.1111/j.1751-0813.1998.tb12364.x. Ауст Вет Дж. 1998. PMID: 9631704

• Влияние инсектицидных ушных бирок на популяции вшей (Damalinia ovis), заражающих овец.

  Джеймс П.Дж., Мид Р.Дж., Пауэлл Д. Джеймс П.Дж. и др. Aust Vet J. 1989 May; 66(5):134-7. doi: 10.1111/j.1751-0813.1989.tb09778.x. Ауст Вет Дж. 1989. PMID: 2735891

• Борьба с столкновением мух у овец с помощью препарата циромазина для полива.

  О’Брайен Диджей, Фэйи Г. О’Брайен Д.Дж. и др. Ветеринар Рек. 1991 19 октября; 129 (16): 351-3. дои: 10.1136/vr.129.16.351. Ветеринар Рек. 1991. PMID: 1759337

• Вакцинация против Lucilia cuprina: возбудителя мясной мухи овец.
