Специфика работы котельного оборудования зависит от его типа. Мы рассмотрим устройство котла, использующего природный газ – это наиболее распространенный тип, используемый в России. Почти в каждом населенном пункте есть доступ к центральному газопроводу, поэтому выбор в пользу АОГВ (Аппарат Отопительный Газовый Водонагревательный) столь распространен. Предлагаем взглянуть на принцип работы котла, его специфику, особенности монтажа, эксплуатации, обслуживания.
Любая система котла имеет несколько главных составляющих:
- арматура, через которую направляется топливо;
- газовая горелка;
- теплообменник (обычно медный, но может быть чугунный или стальной).
Другие элементы оборудования: трехходовой клапан, вторичный теплообменник, дымоход, мембранный бак, циркуляционный насос, прочее.
Циркуляционный насос устанавливается во все новые котлы. Его задача – движение теплоносителя. Для эффективной и, главное, безопасной работы он оборудуется расширительным баком, клапаном-предохранителем, системой управления электронного типа. Кроме того, многие модели оснащены внутренними диагностическими системами, повышающими безопасность использования и долговечность.
Принцип работы отопительного котла следующий:
- Автоматика считывает показатели с датчиков и терморегуляторов, «понимая», как сильно система в данный момент нуждается в повышении температуры.
- Запускается газовая арматура.
- Теплообменник нагревает теплоноситель (воду) до требуемой температуры.
- Циркуляционный насос подает теплоноситель в отопительный контур, от которого тепло уже распространяется по помещению.
Структура двухконтурного котла несколько отличается. Оборудование дает возможность не только обогревать помещение, но и нагревать воду для различных бытовых нужд.
Важно! Двухконтурные котлы не могут одновременно отапливать дом и нагревать воду. Если включить контур горячего водоснабжения, отопительная система становится временно менее эффективной или вовсе прекращает отапливать помещение. Но обычно это незаметно, так как для заметного остывания помещения нужно минимум несколько часов без обогрева. Нагрев воды происходит гораздо быстрее.
Удаление газовых отходов
Одна из основных задач при установке котла отопления – обустроить нормальное удаление дыма и отходящих газов. Иначе продукты горения будут попадать в помещение, что опасно для здоровья и жизни.
В котлах с открытыми камерами сгорания дымовые газы выходят через специально оборудованную трубу. Кислород же для горения поступает прямо из помещения. Это значит, что здесь должна быть хорошая система вентиляции.
Обратите внимание! Котлы с открытыми камерами сгорания дешевле, чем с закрытыми.
Если ищете экономичный вариант, это лучший выбор. Котлы с закрытой камерой оснащены специальным вентилятором, который буквально «выталкивает» газы в дымовой канал – трубу из стали или алюминия, которая выводится из помещения наружу через стену.
Если ищете экономичный вариант, это лучший выбор. Котлы с закрытой камерой оснащены специальным вентилятором, который буквально «выталкивает» газы в дымовой канал – трубу из стали или алюминия, которая выводится из помещения наружу через стену.Газовые горелки в современных котлах
Горелка – ключевой элемент, из которого состоит котел. Во всех новых моделях оборудования эти горелки модулированные. Они позволяют легко и точно регулировать, сколько газа будет использоваться. Соответственно, можно настраивать комфортную температуру в помещении.
Лучшими являются котлы с автоматической модуляцией. Они обеспечивают комфорт, поддерживая заданную температуру и подстраиваясь под условия. Когда температура в помещении падает из-за холода на улице, горелка работает активнее. Когда теплеет, подача газа снижается. Несмотря на то, что горелка с автомодуляцией должна работать постоянно, расходы на отопление с ней ниже.
Защитная система
Вопрос безопасности – один из главных при использовании отопительного оборудования.
Особенно в местах, где могут быть перебои с подачей топлива. В старых моделях такой защиты не было. Если подача газа прекращается, горелка тухнет. Когда возобновляется, газ просто начинал просачиваться в камеру, а оттуда мог попадать в помещение. Это влекло серьезную опасность для имущества, здоровья и жизни.
Современные модели оснащены системой автоматического закрытия клапана. Если подача газа прекратится, запустить котел повторно можно будет только вручную. Это позволяет безопасно использовать оборудование даже когда никого нет дома – вы будете уверены, что ничего не случится в случае перебоя газоснабжения.
Также новые котлы оснащены небольшими информационными экранами, на которые выводится информация о любых неисправностях. Это позволяет своевременно обнаружить поломку и обратиться к мастеру. Как правило, на экране появляется особый код ошибки, который нужно сообщить мастеру. Это упростит и ускорит ремонт.
Заключение
Назначение и устройство водогрейного котла во многом зависит от того, какую модель вы выберете, где она будет использоваться, насколько активно работать и т.
Менеджеры компании «Профтепло» помогут подобрать газовый или другой котел, детально опишут устройство отопительного котла, преимущества и недостатки конкретной модели. Мы порекомендуем несколько вариантов конкретно под ваши задачи и условия эксплуатации. Плюс можем подобрать котел под ваш бюджет.
Чтобы получить консультацию или оформить заказ на поставку оборудования в Калуге и области, позвоните нам по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте – мы сами вам перезвоним. Также мы устанавливаем отопительные системы «под ключ».
ХОТИТЕ ПОЛУЧАТЬ БОЛЬШЕ НОВОСТЕЙ?
Устройство и техобслуживание стального газового котла АОГВ-23
___________________________________________________________________________
- Ремонт и настройка котлов АОГВ
- АОГВ-11,6-3 Эконом – Эксплуатация
- АОГВ-17,4 боринские
- АОГВ-17,4 – Установка и монтаж
- АОГВ-23 ЖМЗ – Эксплуатация
- Неисправности АОГВ-23 ЖМЗ
Газовые котлы стальные отопительные типа
АОГВ-23,2 Газовик предназначены для отопления квартир, жилых домов,
коттеджей, зданий административно-бытового назначения, оборудованных
системой водяного отопления с естественной или принудительной
циркуляцией.
Котлы работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

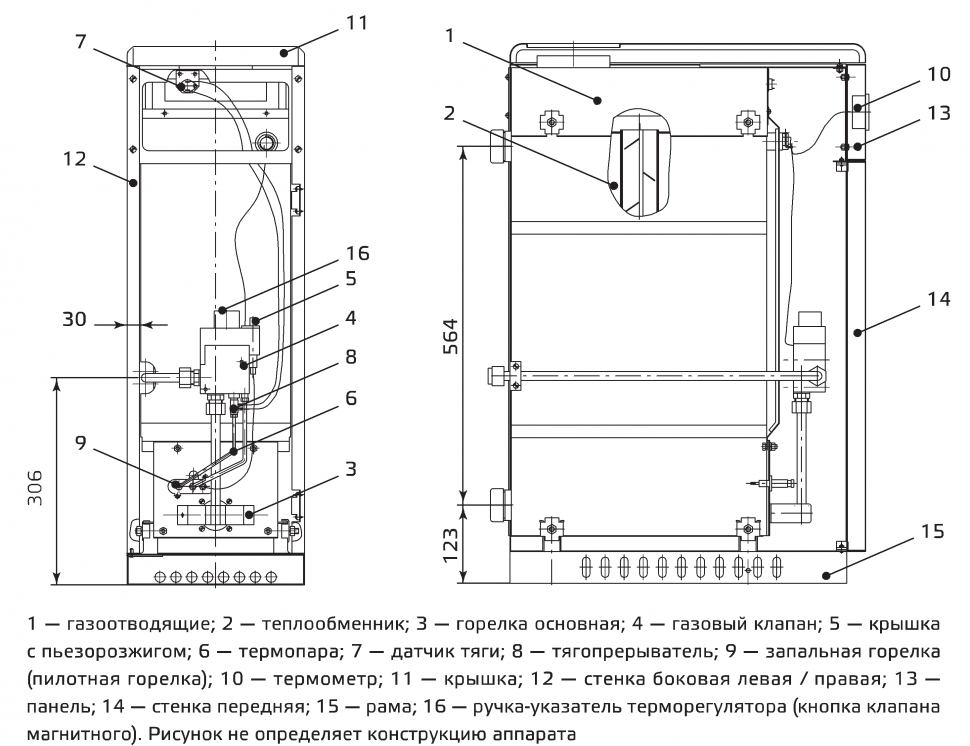

Газовый стальной котел АОГВ-23,2 представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.
В верхней части прибора находится газоотводящий патрубок для удаления продуктов сгорания из топки. На задней поверхности аппарата расположены резьбовые патрубки, предназначенные для подключения аппарата к системе отопления.
Регулирование и поддержание заданной температуры обеспечивается терморегулятором, модулирующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.
После подключения агрегата к системе газоснабжения и заполнения
теплоносителем отопительной системы, работники специализированного
сервисного
центра или местного управления газового хозяйства должны отрегулировать
и проверить на срабатывание автоматику безопасности и регулировку
температурных режимов, а также проверить герметичность всех резьбовых
соединений на газопроводе и до него.
Перед розжигом газовой горелки проверить наличие тяги. При отсутствии тяги зажигать газогорелочное устройство запрещается.
Технические характеристики стального газового котла АОГВ-23,2
Номинальная тепловая мощность, кВт – 23,2
Коэффициент полезного действия, %, не менее – 87
Средний расход газа, м3/час – 1,2
Температура продуктов сгорания, не менее, С – 110
Наружный диаметр газоотводящего патрубка, мм – 140
Диапазон разрежения, при котором обеспечивается устойчивая работа аппарата, Па – 3-29
Номинальное давление газа, Па – 1274
Диаметр присоединительных патрубков – 2 “
Расстояние между центрами присоединительных патрубков, мм – 712
Диаметр подключения газа – ¾ “
Рабочее давление воды, МПа, не более – 0,15
Максимальная температура воды на выходе из аппарата, С – 90
Габаритные размеры, мм – высота х ширина х глубина – 928х451х566
Масса, не более – 67
Порядок работы котла АОГВ-23,2
Рис.
1. Котел АОГВ-23,2 на основе «630 eurosit» и инжекционной горелки
1. Котел, 2. Газогорелочное устройство, 3. Кнопка включения/выключения, 4. Пьезорозжиг, 5. Трубка терморегулятора, 6. Смотровое окно, 7. Штуцер подключения газа, 8. Вход отопительной воды, 9. Выход отопительной воды, 10. Указатель температуры.
– Открыть газовый клапан на подводящем газопроводе.
– Начальное положение круглой рукоятки управления 3 (рис. 1) в позиции «выключено». Повернуть рукоятку управления 3 против часовой стрелки в позицию розжига.
– Нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд, нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной горелке.
– После розжига запальной горелки рукоятку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить.
– Если пламя погаснет – повторить розжиг не ранее, чем через 1 минуту
(или после самопроизвольного щелчка внутри автоматики) увеличивая время
нажатия рукоятки управления 3.
– Для включения основной газовой горелки котла АОГВ-23,2 повернуть рукоятку управления 3 против часовой стрелки до позиции 1-7. Максимальная температура 80 С теплоносителя соответствует цифре 7 на рукоятке управления.
– Для отключения основной газовой горелки повернуть рукоятку управления 3 по часовой стрелке до позиции розжига. При этом на пилотной горелке будет удерживаться пламя.
– Для полного отключения подачи газа на пилотную горелку повернуть рукоятку управления по часовой стрелке в позицию «выключено».
Монтаж и техническое обслуживание стального газового котла АОГВ-23,2
Рис 2. Схема монтажа системы отопления
1. Аппарат, 2. Расширительный бачок, 3. Радиатор отопления, 4. Кран для слива и заполнения отопительной системы, 5. Сигнальная труба, 6. Сбросной предохранительный клапан.
Рекомендации по монтажу и техобслуживанию котла АОГВ-23:
Объем помещения, в котором устанавливается котел, должен быть не менее 8
м3.
Расстояние между облицовкой агрегата и стенами должно быть не менее:
– 150 мм сзади;
– 100 мм справа и слева;
– 1000 мм спереди.
В помещении, в котором устанавливается аппарат, необходимо предусмотреть естественную вентиляцию.
При монтаже котла АОГВ-23,2 к отопительной сети необходимо на пол уложить лист негорючего теплоизолирующего материала, сверху – лист железа, на него установить агрегат.
Соединения прибора с системой отопления и газовой магистралью должны быть резьбовыми, позволяющими в случае необходимости отсоединять аппарат.
Если котел устанавливается взамен старого, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка.
При невыполнении данных требований продукты отложений (ржавчина, осадок) переносятся в прибор, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу.
В данном случае претензии относительно температурных показателей
теплоносителя при работе аппарата заводом-изготовителем не принимаются.
При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости теплоносителя – количество радиаторов, труб) от установленных стандартами, температура теплоносителя может не достигать 80 С, что не означает брак аппарата.
Средние расчетные показатели количества теплоносителя в системе отопления: Количество радиаторов и объем теплоносителя определяется проектом на систему отопления.
При монтаже котла АОГВ-23 обязательно установите сбросной предохранительный клапан на 1,5-1,7 кгс/см2 на расстоянии не более 150 мм от места присоединения вентиля для заполнения системы отопления.
Расширительный бачок устанавливается в верхней точке главного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной трубе (рис. 2).
Горизонтальные участки трубопроводов системы отопления необходимо
выполнять с уклоном не менее 10 мм на 1 м в сторону отопительных
радиаторов и
от них к аппарату.
Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.
Трубопроводы, отопительные радиаторы и места их соединений должны быть герметичными, подтеки воды не допускаются.
Не сливайте воду из котла АОГВ-23 и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному выходу агрегата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.
Для исключения засорения (загрязнения) аппарата и отопительной системы на обратном трубопроводе перед аппаратом рекомендуется установить шлакоотделитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.
Наблюдение за работой прибора возлагается на владельца, который обязан содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.
Ежегодный профилактический осмотр, обслуживание и ремонт котла должны
производить только квалифицированные работники местного управления
газового хозяйства или организация, обслуживающая бытовые газовые
приборы.
Запрещается эксплуатация при заполнении отопительной системы
этиленсодержащей жидкостью. Жесткость воды для заполнения системы
отопления и
горячего водоснабжения не должна превышать 5 ммоль экв/л.
