Аогв устройство: Назначение, устройство и принцип работы котла АОГВ

Назначение, устройство и принцип работы котла АОГВ

Главная / Статьи / Устройство и принцип работы котла АОГВ

27.06.2019

Статьи

admin

Специфика работы котельного оборудования зависит от его типа. Мы рассмотрим устройство котла, использующего природный газ – это наиболее распространенный тип, используемый в России. Почти в каждом населенном пункте есть доступ к центральному газопроводу, поэтому выбор в пользу АОГВ (Аппарат Отопительный Газовый Водонагревательный) столь распространен. Предлагаем взглянуть на принцип работы котла, его специфику, особенности монтажа, эксплуатации, обслуживания.

Любая система котла имеет несколько главных составляющих:

• арматура, через которую направляется топливо;
• газовая горелка;
• теплообменник (обычно медный, но может быть чугунный или стальной).

Другие элементы оборудования: трехходовой клапан, вторичный теплообменник, дымоход, мембранный бак, циркуляционный насос, прочее.

Циркуляционный насос устанавливается во все новые котлы. Его задача – движение теплоносителя. Для эффективной и, главное, безопасной работы он оборудуется расширительным баком, клапаном-предохранителем, системой управления электронного типа. Кроме того, многие модели оснащены внутренними диагностическими системами, повышающими безопасность использования и долговечность.

Принцип работы отопительного котла следующий:

1. Автоматика считывает показатели с датчиков и терморегуляторов, «понимая», как сильно система в данный момент нуждается в повышении температуры.
2. Запускается газовая арматура.
3. Теплообменник нагревает теплоноситель (воду) до требуемой температуры.
4. Циркуляционный насос подает теплоноситель в отопительный контур, от которого тепло уже распространяется по помещению.

Структура двухконтурного котла несколько отличается. Оборудование дает возможность не только обогревать помещение, но и нагревать воду для различных бытовых нужд.

Двухконтурные котлы – это более универсальный, но и дорогой вид оборудования.

Важно! Двухконтурные котлы не могут одновременно отапливать дом и нагревать воду. Если включить контур горячего водоснабжения, отопительная система становится временно менее эффективной или вовсе прекращает отапливать помещение. Но обычно это незаметно, так как для заметного остывания помещения нужно минимум несколько часов без обогрева. Нагрев воды происходит гораздо быстрее.

Удаление газовых отходов

Одна из основных задач при установке котла отопления – обустроить нормальное удаление дыма и отходящих газов. Иначе продукты горения будут попадать в помещение, что опасно для здоровья и жизни.
В котлах с открытыми камерами сгорания дымовые газы выходят через специально оборудованную трубу. Кислород же для горения поступает прямо из помещения. Это значит, что здесь должна быть хорошая система вентиляции.

Обратите внимание! Котлы с открытыми камерами сгорания дешевле, чем с закрытыми. Если ищете экономичный вариант, это лучший выбор. Котлы с закрытой камерой оснащены специальным вентилятором, который буквально «выталкивает» газы в дымовой канал – трубу из стали или алюминия, которая выводится из помещения наружу через стену.

Газовые горелки в современных котлах

Горелка – ключевой элемент, из которого состоит котел. Во всех новых моделях оборудования эти горелки модулированные. Они позволяют легко и точно регулировать, сколько газа будет использоваться. Соответственно, можно настраивать комфортную температуру в помещении.

Лучшими являются котлы с автоматической модуляцией. Они обеспечивают комфорт, поддерживая заданную температуру и подстраиваясь под условия. Когда температура в помещении падает из-за холода на улице, горелка работает активнее. Когда теплеет, подача газа снижается. Несмотря на то, что горелка с автомодуляцией должна работать постоянно, расходы на отопление с ней ниже.

Защитная система

Вопрос безопасности – один из главных при использовании отопительного оборудования. Особенно в местах, где могут быть перебои с подачей топлива. В старых моделях такой защиты не было. Если подача газа прекращается, горелка тухнет. Когда возобновляется, газ просто начинал просачиваться в камеру, а оттуда мог попадать в помещение. Это влекло серьезную опасность для имущества, здоровья и жизни.

Современные модели оснащены системой автоматического закрытия клапана. Если подача газа прекратится, запустить котел повторно можно будет только вручную. Это позволяет безопасно использовать оборудование даже когда никого нет дома – вы будете уверены, что ничего не случится в случае перебоя газоснабжения.

Также новые котлы оснащены небольшими информационными экранами, на которые выводится информация о любых неисправностях. Это позволяет своевременно обнаружить поломку и обратиться к мастеру. Как правило, на экране появляется особый код ошибки, который нужно сообщить мастеру. Это упростит и ускорит ремонт.

Заключение

Назначение и устройство водогрейного котла во многом зависит от того, какую модель вы выберете, где она будет использоваться, насколько активно работать и т.

д. Многие покупатели не уделяют этому вопросу должного внимания, из-за чего покупают оборудование, не соответствующее их требованиям либо недостаточно экономичное. Поэтому мы рекомендуем перед заказом получить консультацию эксперта.

Менеджеры компании «Профтепло» помогут подобрать газовый или другой котел, детально опишут устройство отопительного котла, преимущества и недостатки конкретной модели. Мы порекомендуем несколько вариантов конкретно под ваши задачи и условия эксплуатации. Плюс можем подобрать котел под ваш бюджет.

Чтобы получить консультацию или оформить заказ на поставку оборудования в Калуге и области, позвоните нам по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте – мы сами вам перезвоним. Также мы устанавливаем отопительные системы «под ключ».

ХОТИТЕ ПОЛУЧАТЬ БОЛЬШЕ НОВОСТЕЙ?

Устройство и техобслуживание стального газового котла АОГВ-23

___________________________________________________________________________

• Ремонт и настройка котлов АОГВ
• АОГВ-11,6-3 Эконом – Эксплуатация
• АОГВ-17,4 боринские
• АОГВ-17,4 – Установка и монтаж
• АОГВ-23 ЖМЗ – Эксплуатация
• Неисправности АОГВ-23 ЖМЗ

Газовые котлы стальные отопительные типа АОГВ-23,2 Газовик предназначены для отопления квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котлы работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

Газовый стальной котел АОГВ-23,2 представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части прибора находится газоотводящий патрубок для удаления продуктов сгорания из топки. На задней поверхности аппарата расположены резьбовые патрубки, предназначенные для подключения аппарата к системе отопления.

Регулирование и поддержание заданной температуры обеспечивается терморегулятором, модулирующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

После подключения агрегата к системе газоснабжения и заполнения теплоносителем отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на срабатывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе и до него.

Перед розжигом газовой горелки проверить наличие тяги. При отсутствии тяги зажигать газогорелочное устройство запрещается.

Технические характеристики стального газового котла АОГВ-23,2

Номинальная тепловая мощность, кВт – 23,2

Коэффициент полезного действия, %, не менее – 87

Средний расход газа, м3/час – 1,2

Температура продуктов сгорания, не менее, С – 110

Наружный диаметр газоотводящего патрубка, мм – 140

Диапазон разрежения, при котором обеспечивается устойчивая работа аппарата, Па – 3-29

Номинальное давление газа, Па – 1274

Диаметр присоединительных патрубков – 2 “

Расстояние между центрами присоединительных патрубков, мм – 712

Диаметр подключения газа – ¾ “

Рабочее давление воды, МПа, не более – 0,15

Максимальная температура воды на выходе из аппарата, С – 90

Габаритные размеры, мм – высота х ширина х глубина – 928х451х566

Масса, не более – 67

Порядок работы котла АОГВ-23,2

Рис. 1. Котел АОГВ-23,2 на основе «630 eurosit» и инжекционной горелки

1. Котел, 2. Газогорелочное устройство, 3. Кнопка включения/выключения, 4. Пьезорозжиг, 5. Трубка терморегулятора, 6. Смотровое окно, 7. Штуцер подключения газа, 8. Вход отопительной воды, 9. Выход отопительной воды, 10. Указатель температуры.

– Открыть газовый клапан на подводящем газопроводе.

– Начальное положение круглой рукоятки управления 3 (рис. 1) в позиции «выключено». Повернуть рукоятку управления 3 против часовой стрелки в позицию розжига.

– Нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд, нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной горелке.

– После розжига запальной горелки рукоятку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить.

– Если пламя погаснет – повторить розжиг не ранее, чем через 1 минуту (или после самопроизвольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

– Для включения основной газовой горелки котла АОГВ-23,2 повернуть рукоятку управления 3 против часовой стрелки до позиции 1-7. Максимальная температура 80 С теплоносителя соответствует цифре 7 на рукоятке управления.

– Для отключения основной газовой горелки повернуть рукоятку управления 3 по часовой стрелке до позиции розжига. При этом на пилотной горелке будет удерживаться пламя.

– Для полного отключения подачи газа на пилотную горелку повернуть рукоятку управления по часовой стрелке в позицию «выключено».

Монтаж и техническое обслуживание стального газового котла АОГВ-23,2

Рис 2. Схема монтажа системы отопления

1. Аппарат, 2. Расширительный бачок, 3. Радиатор отопления, 4. Кран для слива и заполнения отопительной системы, 5. Сигнальная труба, 6. Сбросной предохранительный клапан.

Рекомендации по монтажу и техобслуживанию котла АОГВ-23:

Объем помещения, в котором устанавливается котел, должен быть не менее 8 м3.

Расстояние между облицовкой агрегата и стенами должно быть не менее:

– 150 мм сзади;
– 100 мм справа и слева;
– 1000 мм спереди.

В помещении, в котором устанавливается аппарат, необходимо предусмотреть естественную вентиляцию.

При монтаже котла АОГВ-23,2 к отопительной сети необходимо на пол уложить лист негорючего теплоизолирующего материала, сверху – лист железа, на него установить агрегат.

Соединения прибора с системой отопления и газовой магистралью должны быть резьбовыми, позволяющими в случае необходимости отсоединять аппарат.

Если котел устанавливается взамен старого, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка.

При невыполнении данных требований продукты отложений (ржавчина, осадок) переносятся в прибор, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу.

В данном случае претензии относительно температурных показателей теплоносителя при работе аппарата заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости теплоносителя – количество радиаторов, труб) от установленных стандартами, температура теплоносителя может не достигать 80 С, что не означает брак аппарата.

Средние расчетные показатели количества теплоносителя в системе отопления: Количество радиаторов и объем теплоносителя определяется проектом на систему отопления.

При монтаже котла АОГВ-23 обязательно установите сбросной предохранительный клапан на 1,5-1,7 кгс/см2 на расстоянии не более 150 мм от места присоединения вентиля для заполнения системы отопления.

Расширительный бачок устанавливается в верхней точке главного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной трубе (рис. 2).

Горизонтальные участки трубопроводов системы отопления необходимо выполнять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату.

Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

Трубопроводы, отопительные радиаторы и места их соединений должны быть герметичными, подтеки воды не допускаются.

Не сливайте воду из котла АОГВ-23 и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному выходу агрегата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

Для исключения засорения (загрязнения) аппарата и отопительной системы на обратном трубопроводе перед аппаратом рекомендуется установить шлакоотделитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

Наблюдение за работой прибора возлагается на владельца, который обязан содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

Ежегодный профилактический осмотр, обслуживание и ремонт котла должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая бытовые газовые приборы.

Запрещается эксплуатация при заполнении отопительной системы этиленсодержащей жидкостью. Жесткость воды для заполнения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Параметры и устройство газовых котлов АОГВ и АКГВ

___________________________________________________________________________

• Ремонт и настройка котлов АОГВ
• АОГВ-11,6-3 Эконом
• АОГВ-11,6-3 – Монтаж и сервис
• АОГВ-11,6-3 Эконом – Эксплуатация
• АОГВ-17,4 – Установка и монтаж
• Неисправности АОГВ-23 ЖМЗ

Газовый котел АОГВ – это одноконтурный агрегат с встроенной атмосферной горелкой, а АКГВ – это двухконтурные котлы.

И те, и другие могут быть использованы в системах водяного отопления с естественной и принудительной циркуляцией теплоносителя при ограничении давления до 1,5 атм. Мощность аппаратов – от 11,6 до 29 кВт.

Последние модели АОГВ-29 и АКГВ-29 способны обогреть помещение площадью до 250 м2. Корпус котлов покрыт белой порошковой эмалью. Котлы обеих серий оснащены автоматическими системами безопасности и регулирования.

В случае если пламя запальной горелки внезапно погасло, давление газа в сети упало ниже допустимого или нарушилась тяга в дымоходе, подача газа полностью прекращается.

Система безопасности не требует подключения к электросети, так как функционирует от ЭДС, вырабатываемой термопарой, встроенной в котел.

Котлы АОГВ-23,2 и АКГВ-23,2 оборудованы блоком автоматики американской фирмы “Honeywell”.

При желании одноконтурные котлы АОГВ можно снабдить отдельно выпускаемой приставкой горячего водоснабжения – теплообменником Т-1 с вместимостью воды в 27 л.

Все газовые котлы работают на природном газе низкого давления. Котел АОГВ-17,4 работает как на природном, так и на сжиженном газе (при смене форсунки).

Техническая характеристика одноконтурных котлов АОГВ

Марка котла – АОГВ-11,6-3

Модель – 2203

Мощность, кВт – 11,6

Масса, кг – 75

Габаритные размеры (ВхШхГ), мм – 850x400x537

Расход газа, м2/ч – 1,17

Марка котла – АОГВ-29-1

Модель – 2216

Мощность, кВт – 29

Масса, кг – 58

Габаритные размеры (ВхШхГ), мм – 850x380x550

Расход газа, м2/ч – 2,93

Марка котла – АОГВ-17,4-3

Модель – 2216-03

Мощность, кВт – 17,4

Масса, кг – 55

Габаритные размеры (ВхШхГ), мм – 980x420x442

Расход газа, м2/ч – 1,77

Марка котла – АОГВ-23,2-1

Модель – 2211

Мощность, кВт – 23,2

Масса, кг – 48

Габаритные размеры (ВхШхГ), мм – 980x420x480

Расход газа, м2/ч – 2,35

Техническая характеристика двухконтурных котлов АКГВ

Марка котла – АКГВ-23. 2-3-У

Мощность, кВт – 23,2

Масса, кг – 155

Габаритные размеры (ВхШхГ), мм – 1300x530x550

Расход газа, м/ч – 2,35

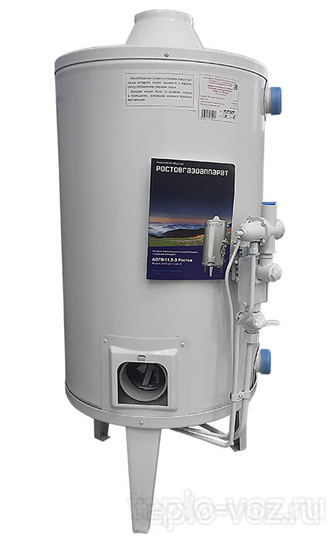

Марка котла – АКГВ-23,2-1

Мощность, кВт – 23,2

Масса, кг – 66

Габаритные размеры (ВхШхГ), мм – 980x405x480

Расход газа, м/ч – 2,35

Конструкция электрического котла

По сути своей электрический водогрейный котел – это теплообменник, состоящий из бака с нагревательными элементами и оснащенный блоком управления и регулирования.

Нередко такой котел дополнительно комплектуют циркуляционным насосом, расширительным баком, предохранительным клапаном и очистительным фильтром.

Для отопления домов площадью не более 150 м2 используют электрокотлы мощностью до 16 кВт, для обогрева домов площадью 200-300 м2 – от 24 до 32 кВт, а для отопления большого загородного дома понадобится прибор мощностью до 100 кВт.

Электрокотлы небольшой мощности работают как от однофазного источника питания с напряжением 220 В, так и от трехфазного с напряжением 380 В. Котлы большой мощности выпускают только трехфазными.

Источник электропитания должен быть размещен на отдельном автомате защиты сети (АЗС). В отличие от прочих генераторов тепла, котел не требует специального помещения.

В принципе электрическому котлу не страшны кратковременные отключения электропитания: за время отсутствия электроэнергии загородный дом вряд ли остынет, а котел начнет работать сразу же после возобновления прерванной подачи, без малейшего вмешательства человека.

Тем не менее, в условиях нестабильной подачи электрической энергии рекомендуют приобрести стабилизатор напряжения, который не только сгладит скачки напряжения в сети, но и поможет увеличить низкое напряжение.

Если электричество отключают часто и каждый раз более чем на 5 часов, можно поставить блок аварийного электропитания, состоящий из аккумулятора и инвертора, преобразующего постоянное напряжение в 12 В в переменное напряжение в 220 Вт.

При очередном отключении электропитания инвертор автоматически перейдет на резервное питание от аккумулятора; при восстановлении подачи электричества инвертор также автоматически вернется в режим подзарядки аккумулятора.

Аккумулятора на 200 А хватает примерно на 10 ч работы газового котла с атмосферной горелкой.

И все же электрический котел для отопления частного дома не рекомендуют эксплуатировать в условиях нестабильной подачи электроэнергии, так как скачки напряжения и колебания частоты тока выводят из строя автоматику водогрейного котла.

Техническая характеристика электрокотла КОЭ-6 Жучок

Площадь отапливаемого помещения, м2 50

Общий отапливаемый объем, м3, не более 150

Габаритные размеры, мм:

– высота 535
– ширина 390

Электрокотел КОЭ-6 Жучок предназначен для обогрева небольших помещений, удаленных от источников центрального теплоснабжения.

Котел оборудован надежной системой безопасности: терморегулятором, аварийным термодатчиком, автоматами для защиты от короткого замыкания и перегрузок.

Электрические котлы серии Гольфстрим (российской фирмы Акватехника) оснащены электронными термостатами и группой безопасности, защищающей оборудование от перегрева и короткого замыкания.

Тепловая аварийная защита срабатывает при температуре около 90°С. Котлы рассчитаны на рабочее давление в 6 бар. Все модели имеют плавную регулировку температуры теплоносителя.

Мощность котлов регулируют кнопочным брызгозащитным переключателем. Корпус котлов Гольфстрим выполнен из меди, а нагревательные элементы – из нержавеющей стали.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Инструмент для механической изоляции АОГВ

– техническое обслуживание без остановки денежного потока!

ПРИМЕЧАНИЕ. Спонсор этого контента может связаться с вами для получения дополнительной информации по этой теме. Нажмите здесь, чтобы отказаться от передачи вашего адреса электронной почты этому спонсору. (Эта ссылка не отменяет подписку на любой другой список рассылки BIC).

Всякий раз, когда оборудование или системы технологической установки необходимо вывести из эксплуатации для капитального обслуживания, ремонта или модификации, между оборудованием или системой технологической установки и любым потенциально опасным источником энергии должна быть обеспечена механическая изоляция.

Компания IK-Group разработала и запатентовала инструмент для механической изоляции AOGV, Add On Gate Valve, который используется для установки изолирующей лопатки, также известной как трубная заглушка или заглушки, на фланцевое соединение под напряжением. Его также можно использовать для закрытия или открытия очковой шторки или замены распорки линейной шторкой, когда система все еще находится под давлением. Эта проверенная на практике технология сокращает время простоя, устраняет необходимость дренажа, вентиляции, продувки и промывки, а также повышает гибкость технического обслуживания.

AOGV используется для создания зоны нулевого энергопотребления, в которой работы по проверке и техническому обслуживанию могут выполняться безопасно и эффективно, а также не оказывает долговременного воздействия на технологическую установку. После завершения операции пара фланцев возвращается в исходное техническое состояние трубы с новой прокладкой, болтами и гайками.

АОГВ универсален – типичные области применения АОГВ включают:

• Ремонт и модификация деталей технологических установок
• Ретроспективный монтаж оборудования
• Установка, ремонт или замена клапанов
• Аварийный ремонт установок и трубопроводов

×

Расширить

КАК РАБОТАЕТ АОГВ?

Технология AOGV в основном представляет собой задвижку, которая может быть собрана по частям на любой паре фланцев под напряжением до или после трубопровода или оборудования, требующего вмешательства. AOGV изолируется по окружности фланца, и после того, как давление во фланце сдержится внутри корпуса AOGV, фланцы разъединяются, очищаются и для изоляции вставляется изолирующая лопатка, либо прокладка может быть удалена и заменена.

Этапы монтажа АОГВ:

Детали АОГВ монтируются на паре фланцев под напряжением, а трубная среда остается на месте.

Фланцы разделены, прокладка удалена и вставлена ​​заглушка.

Требуемое вмешательство или работа выполнены, и слепая лопата убрана.

Вставлена ​​новая прокладка, затянуты болты, и система вернулась к своим первоначальным характеристикам.

ПОЛОЖИТЕЛЬНАЯ ИЗОЛЯЦИЯ

Позитивная изоляция считается наиболее безопасным методом энергоизоляции, и использование АОГВ может облегчить:

1. Снятие катушки — удаление секции трубопровода или части катушки и заглушка активного конца — также называется «воздушным зазором».
2. Заглушка – вставка заглушки между фланцами (лопата)

AOGV был одобрен и используется несколькими крупнейшими нефтегазовыми компаниями и многонациональными ННК как на разведывательных, так и на перерабатывающих и интегрированных газовых активах. Инструменты соответствуют всем применимым стандартам — EN 13445, ASME PCC2/B31.3, PED2014/68/EU и имеют маркировку CE DNV.

ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Прохождение клапанов и негерметичных фланцев является проблемой для любого технологического предприятия, и AOGV может облегчить замену клапанов и уплотнений и ремонт по мере необходимости, без необходимости ждать или инициировать полную или частичную остановку предприятия. Кроме того, за счет уменьшения изолированной площади на заводе остается больше технологического оборудования, что снижает риск разлива и объем выбросов.

• AOGV позволяет снизить потребность в дренаже, вентиляции, продувке и промывке
• Уменьшает объемы, подлежащие дегазации и сжиганию
• Сводит к минимуму требования к хранению или транспортировке слитых жидкостей
• Сводит к минимуму выброс нежелательных жидкостей
• Сводит к минимуму выброс летучих органических соединений в окружающую среду

МИНИМИЗИРУЙТЕ ВЛИЯНИЕ НА ИЗОЛЯЦИЮ

Что касается всех активов, выполнение работ на объекте должно осуществляться таким образом, чтобы время простоя объекта было сведено к минимуму, сохранялась целостность активов, а риск был снижен до «наименьшего, насколько это практически возможно» . Встроенные точки изоляции могут потребовать частичного отключения оборудования, а также выброса и промывки больших объемов запасов. Объемы работ могут привести к значительным производственным потерям, и персонал подвергается большему риску, чем масштабнее деятельность. При использовании AOGV для приближения точки изоляции к интересующей точке площадь, на которую воздействуют работы, уменьшается, а, следовательно, вероятность остановки и большого выброса запасов.

ПОВЫСЬТЕ ГИБКОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Имея возможность вставлять изолирующую лопатку в любую пару фланцев под напряжением, AOGV может изолировать отдельные элементы оборудования, где нет других средств, и позволяет выполнять работы вне капитального ремонта или без остановки перерабатывающей установки, что увеличивает время безотказной работы активов.

Ценность технологии AOGV заключается в сокращении времени, затрачиваемого «на заводе», и сокращении затрагиваемой площади объекта. По сравнению с альтернативами АОГВ позволяет:

• Возможность изолировать отдельные единицы оборудования, когда другие средства не предусмотрены или недоступны
• Возможность выполнять работу вне капитального ремонта, увеличивая время безотказной работы активов
• Сокращение графика технического обслуживания за счет сведения к минимуму воздействия на изоляцию
• Сокращение времени и затрат на дренаж, вентиляцию, продувку и промывку
• Переместить объем технического обслуживания и ремонта из капитального ремонта (TAR)
• Поддержание производства за счет упрощенной изоляции

Краткий обзор AOGV:

• Технология AOGV представляет собой задвижку, которая может быть собрана по частям на любой паре фланцев с подвижной частью выше или ниже по потоку.
• Всякий раз, когда оборудование или системы технологического предприятия необходимо вывести из эксплуатации для капитального обслуживания, ремонта или модификации, AOGV можно использовать для поддержания производства во время проведения технического обслуживания.
• AOGV используется для создания зоны с нулевым энергопотреблением, в которой можно безопасно и эффективно выполнять работы по проверке и техническому обслуживанию.

АОГВ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

«При какой температуре и давлении можно использовать АОГВ?»

Диапазон температур от -280°F до +400°F (от -173°C до +200°C)

Давление до 2500 фунтов на кв. дюйм (175 бар).

«Для каких комбинаций размеров труб и классов давления можно использовать АОГВ?»

Мы сосредоточились на классах 150 и 300 по ASME с размерами от 1 до 24 дюймов, но у нас есть инструменты, которые могут работать с размерами до 36 дюймов по ASME и до класса 2500. Пожалуйста, ознакомьтесь с нашим парком инструментов на AOGV.com для доступных стандартных размеров и комбинаций классов.

«Какой зазор требуется для установки АОГВ с обеих сторон фланца?»

Как правило, для труб от 1” до 4” АОГВ требуется 2” зазора, а от 5” и выше – 1/2 диаметра трубы. Это измеряется со стороны болтов и гаек фланца.

«Как АОГВ будет уплотняться по всей окружности фланца и отверстий под болты?»

Уплотнение предварительно находится под напряжением, действует как заглушка и герметизирует непосредственно от окружной поверхности до внутренней части АОГВ. Отверстия под болты также заглушены механическими заглушками, прикрученными к комплекту АОГВ. Уплотнение обычно представляет собой эластомер, чтобы обеспечить надлежащее уплотнение неровных поверхностей.

«Можно ли устанавливать АОГВ на фланец трехсекционного клапана?»

AOGV может быть установлен на большинство типов клапанов и форсунок, включая трехкомпонентные клапаны.

«Должна ли труба выдерживать вес АОГВ?»

Для некоторых АОГВ меньшего размера труба может легко выдержать вес, но обычной практикой является подвешивание веса АОГВ на цепных тельферах, прикрепленных к надстройке или лесам над АОГВ.

«Как насчет состояния моего фланца?»

Когда бригада устанавливает АОГВ, мы снимаем вашу старую прокладку в начале операции и заменяем ее новой прокладкой в ​​конце. До сих пор каждая операция была успешно выполнена с установкой новой прокладки и повторным вводом системы в эксплуатацию. Герметичность

«Как вы выполняете распиловку фланцев после установки АОГВ?»

Либо давление в системе используется для разделения фланцев, либо труба мягко перемещается физически, например, с цепными подъемниками, чтобы разъединить их. Допустимые напряжения рассчитываются для смещений, и мы анализируем, где на установке вы можете немного уступить своей трубе, чтобы справиться с движением. Само движение тщательно контролируется и контролируется путем постепенного ослабления сжатия, создаваемого зажимами целостности.

Для получения дополнительной информации, пожалуйста, свяжитесь с менеджером по развитию бизнеса AOGV – Кеннетом Лотвейтом ([email protected]) или посетите AOGV.com

Варианты аутентификации | Login.gov

В дополнение к вашему паролю, Login.gov требует, чтобы вы установили хотя бы один дополнительный метод аутентификации для обеспечения безопасности вашей учетной записи. Это двухфакторная аутентификация (2FA). Мы используем двухфакторную аутентификацию в качестве дополнительного уровня защиты вашей информации.

Вторичная аутентификация
Мы рекомендуем вам добавить два метода аутентификации в свою учетную запись. Если вы потеряете доступ к своему основному методу аутентификации (например, потеряете свой телефон), у вас будет второй вариант для получения доступа к вашей учетной записи. Если вы выберете текстовое или голосовое сообщение, вам потребуется выбрать дополнительный метод аутентификации. Login.gov не сможет предоставить вам доступ к вашей учетной записи, если вы заблокированы и/или потеряли метод аутентификации. Если вас заблокируют, вам придется удалить свою учетную запись и создать новую.

Безопасность
Хотя вы можете выбрать один из нескольких вариантов аутентификации, некоторые методы аутентификации, такие как ключи безопасности, карты PIV/CAC и приложения аутентификации, более защищены от фишинга и кражи.

Разблокировка лицом или касанием

Разблокировка лицом или касанием использует либо распознавание лица, либо отпечатки пальцев для входа в вашу учетную запись Login.gov. Эта опция устойчива к фишингу.

Вы можете использовать разблокировку лицом или касанием только на устройстве, поддерживающем эту функцию. Вы не увидите этот параметр в списке параметров аутентификации, если ваше устройство не имеет такой возможности. Мы не храним ваши отпечатки пальцев или изображения.

Поскольку разблокировка по лицу или касанию зависит от устройства и браузера, в будущем вам потребуется использовать одно и то же устройство и браузер для входа с использованием этого метода аутентификации. Вы должны дать своему устройству псевдоним, чтобы помочь вам вспомнить, какое устройство использовалось.

Мы настоятельно рекомендуем настроить второй метод аутентификации на случай, если вы когда-нибудь поменяете или потеряете свое устройство. Если вы потеряете или поменяете свое устройство и у вас не будет выбран альтернативный метод аутентификации, вам придется удалить свою учетную запись и начать заново.

Приложение для аутентификации

Приложения для аутентификации загружаются на ваше устройство и генерируют безопасные шестизначные коды, которые вы используете для входа в свои учетные записи. Хотя приложения для аутентификации не защищены, если ваше устройство потеряно или украдено, этот метод обеспечивает большую защиту от фишинга, взлома или перехвата, чем телефонные звонки или текстовые сообщения.

Если вы выберете этот безопасный вариант, выполните следующие действия, чтобы загрузить и установить одно из поддерживаемых приложений и настроить его для работы с Login.gov.

1. Выберите устройство, например компьютер или мобильное устройство (телефон или планшет), на которое вы можете устанавливать приложения.

2. Загрузите и установите на свое устройство приложение для аутентификации. Некоторые популярные варианты включают в себя:

   • Опции Android: Google Authenticator, Authy, LastPass, 1Password.
   • вариантов iOS: Google Authenticator, Authy, LastPass, 1Password.
   • Приложения для Windows: 1Password, OTP Manager.
   • приложений Mac: 1Password, OTP Manager.
   • Расширения Chrome: Аутентификатор.
3. Откройте новый браузер и войдите в свою учетную запись Login.gov по адресу https://secure.login.gov/.
4. Выберите «Включить» рядом с «Приложение для аутентификации» и следуйте инструкциям, чтобы отсканировать или ввести код, связывающий ваше приложение для аутентификации с вашей учетной записью.

Теперь вы сможете использовать одноразовые пароли, генерируемые приложением, каждый раз, когда вы входите в систему Login.gov.

Ключ безопасности

Ключ безопасности обычно представляет собой внешнее физическое устройство, например USB, которое вы подключаете к компьютеру. Ключ связан с вашими учетными записями и предоставит доступ к этим учетным записям только после того, как ключ будет подключен и активирован. Поскольку ключ безопасности не зависит от вашего мобильного телефона, он имеет высочайший уровень защиты от фишинга и встроенную защиту от взлома в случае его потери или кражи.

Login.gov требует ключей безопасности, соответствующих стандартам FIDO (Fast Identity Online). Вы можете добавить столько ключей безопасности, сколько хотите, чтобы защитить свою учетную запись.

Чтобы использовать этот безопасный вариант аутентификации на Login.gov, вставьте ключ в USB-порт и назначьте ключу имя, чтобы идентифицировать его с вашей учетной записью на Login.gov. На следующем шаге вас попросят активировать ваш ключ. Обычно это делается нажатием кнопки на самой клавише.

PIV или CAC для федеральных государственных служащих и военных

Физические карты PIV (подтверждение личности) или CAC (общие карты доступа) являются безопасным вариантом для федеральных государственных служащих и военнослужащих. Эти карты с зашифрованной технологией чипа устойчивы к фишингу и их трудно взломать в случае кражи.

Текстовое сообщение/телефонный звонок

Текстовые сообщения/SMS или телефонные звонки удобны, но чрезвычайно уязвимы для кражи, хакеров и других атак. Вам необходимо выбрать более одного метода аутентификации, если вы выбираете текстовое или голосовое сообщение.

Если вы решите использовать этот менее безопасный вариант, введите номер телефона, на который вы можете принимать телефонные звонки или текстовые сообщения. Если у вас есть только стационарный телефон, вы должны получить код безопасности по телефону. Login.gov не может отправлять коды безопасности на добавочные номера или сообщения голосовой почты.

Мы будем отправлять уникальный код безопасности на этот номер телефона каждый раз, когда вы входите в свою учетную запись Login.gov. Срок действия каждого кода безопасности истекает через десять минут, и его можно использовать только один раз. Если вы не введете защитный код в течение десяти минут, запросите новый код.

После получения кода введите его в поле «Одноразовый защитный код». Каждый раз, когда вы входите в систему Login.gov, у вас будет возможность получить новый код безопасности по телефону или в текстовом сообщении. Вы будете получать новый код безопасности каждый раз, когда будете входить в свою учетную запись Login.gov.

Резервные коды (менее безопасные)

Резервные коды доступны для пользователей, не имеющих доступа к телефону. Однако резервные коды являются наименее безопасным вариантом для двухфакторной аутентификации. Резервные коды должны быть напечатаны или записаны, что делает их более уязвимыми для кражи и фишинга.

Если вы выберете этот менее безопасный вариант, Login.gov сгенерирует набор из десяти кодов. После того, как вы войдете под своим именем пользователя и паролем, вам будет предложено ввести код. Каждый код можно использовать только один раз. Когда десятый код будет использован, вам будет предложено загрузить новый список. Относитесь к своим кодам восстановления с таким же вниманием, как и к своему паролю.

Нет телефона или другого метода аутентификации

Если у вас нет доступа к телефону, приложению для аутентификации, ключу безопасности или любому другому варианту аутентификации, вы можете настроить свою учетную запись только с резервными кодами.

Предупреждение: Настройка учетной записи с резервными кодами в качестве единственного метода аутентификации не рекомендуется. Если вы потеряете резервные коды, вы не сможете войти в свою учетную запись.

При создании учетной записи вы попадете на страницу «Защитите свою учетную запись». Здесь вы должны выбрать основной метод аутентификации. Если у вас нет доступа к каким-либо другим параметрам, выберите «Резервные коды» и нажмите «Продолжить».

На странице «Добавить другой метод» выберите «У меня нет ничего из вышеперечисленного» и нажмите «Продолжить».

Вернуться к началу

Разблокировка мобильного телефона | Федеральная комиссия по связи

Что такое разблокировка сотового телефона?

Разблокировка мобильного телефона позволяет потребителям перемещать свой мобильный телефон из одной сети в другую совместимую сеть.

Некоторые сотовые телефоны могут содержать программное обеспечение, препятствующее их использованию в разных мобильных сетях, даже если эти сети технологически совместимы. Например, если потребитель приобрел телефон у одного провайдера для использования в сети этого провайдера, телефон может содержать программное обеспечение, которое не позволяет использовать его в технологически совместимой сети другого провайдера. Это программное обеспечение «привязывает» телефон к сети провайдера.

Процесс разблокировки зависит от устройства и оператора связи. Оператор может автоматически разблокировать устройство после выполнения определенных условий, отправить покупателям инструкции о том, как разблокировать устройство по запросу, или завершить процесс разблокировки в магазине.

Что такое обязательство CTIA?

11 февраля 2014 г. CTIA-The Wireless Association приняла шесть стандартов по разблокировке мобильных беспроводных устройств («обязательство») в Кодексе потребителей CTIA для услуг беспроводной связи:

1. Раскрытие информации. Каждый оператор связи размещает на своем веб-сайте четкую, лаконичную и легкодоступную политику разблокировки мобильных беспроводных устройств.
2. Политика разблокировки по факту. Операторы по запросу разблокируют мобильные беспроводные устройства или предоставят необходимую информацию для разблокировки своих устройств для клиентов и бывших клиентов с хорошей репутацией и индивидуальных владельцев соответствующих устройств после выполнения соответствующего контракта на постоплатное обслуживание, плана финансирования устройства или оплаты. применимой платы за досрочное расторжение.
3. Политика разблокировки по предоплате. Операторы по запросу разблокируют мобильные беспроводные устройства не позднее, чем через год после первоначальной активации, в соответствии с разумными требованиями по времени, оплате или использованию.
4. Уведомление. Операторы, которые блокируют устройства, будут четко уведомлять клиентов о том, что их устройства могут быть разблокированы в то время, когда их устройства имеют право на разблокировку, или автоматически разблокировать устройства удаленно, когда устройства имеют право на разблокировку, без дополнительной платы. Перевозчики оставляют за собой право взимать с не-клиентов/не-бывших клиентов разумную плату за запросы на разблокировку. Уведомление для клиентов с предоплатой может быть получено в точке продажи, во время получения права на участие или посредством четкого и краткого изложения политики на веб-сайте перевозчика.
5. Время отклика. В течение двух рабочих дней после получения запроса операторы связи разблокируют подходящие мобильные беспроводные устройства или инициируют запрос к OEM [производителю оригинального оборудования] на разблокировку подходящего устройства или предоставят объяснение, почему устройство не подходит для разблокировки, или почему перевозчику обоснованно требуется дополнительное время для обработки запроса.
6. Политика разблокировки развернутого персонала. Операторы будут разблокировать мобильные беспроводные устройства для развернутых военнослужащих, которые являются клиентами с хорошей репутацией, после предоставления документов о развертывании.

Стороны, подписавшие Кодекс потребителей CTIA для услуг беспроводной связи («участвующие поставщики»), внедрили все эти принципы не позднее 11 февраля 2015 г.

Как разблокировать свое устройство?

Обратитесь к поставщику услуг беспроводной связи, чтобы узнать, когда и как можно разблокировать телефон. Многие устройства можно разблокировать с помощью кодов разблокировки или других обновлений программного обеспечения. Участвующие поставщики будут разблокировать мобильные беспроводные устройства с постоплатой для клиентов или бывших клиентов с хорошей репутацией после выполнения соответствующего контракта на обслуживание или плана в рассрочку или оплаты платы за досрочное расторжение. Для устройств, приобретенных для предоплаченных услуг беспроводной связи, участвующие поставщики разблокируют устройства в течение одного года с момента первоначальной активации в соответствии с разумными требованиями поставщика по времени, оплате или использованию.

Технологическая совместимость
Операторы обычно используют различные частоты и технологии радиоинтерфейса для обеспечения доступа к мобильной беспроводной сети.
