Aquilo FMK | PURMO

тип 90	тип 110
тип 140

виды сбоку

Примеры видов сверху

Lc – полная длина конвектора
L – длина теплообменника
B – ширина





Тепловая мощность [Q] радиаторов Aquilo FMK при температуре воздуха в отапливаемом помещении ti = 20

^oC (высота и длина в мм.)

	высота(мм)	90					110					140
длина (мм)	ширина (мм)	180	260	290	340	420	180	260	290	340	420	180	260	290	340	420
1000	75/65°C	173	226	232	299	376	199	266	296	353	432	219	328	361	457	537
	70/55°C	137	178	183	236	297	157	210	233	278	341	173	259	285	360	423
1100	75/65°C	196	256	263	338	426	225	301	335	399	489	248	371	408	517	607
	70/55°C	155	202	207	267	336	178	238	264	315	386	195	293	322	407	479
1200	75/65°C	219	285	293	378	476	251	336	374	446	546	277	414	456	577	678
	70/55°C	173	225	231	298	375	198	265	295	352	431	218	327	360	455	535
1300	75/65°C	242	315	324	417	525	278	371	413	492	603	305	458	503	637	749
	70/55°C	191	248	255	329	414	219	293	326	388	476	241	361	397	502	590
1400	75/65°C	264	345	354	456	575	304	406	452	539	660	334	501	551	697	819
	70/55°C	209	272	279	360	453	240	320	356	425	521	264	395	434	550	646
1500	75/65°C	287	374	385	496	624	330	441	491	585	717	363	544	598	757	890
	70/55°C	227	295	303	391	492	260	348	387	461	565	286	429	472	597	702
1700	75/65°C	333	434	446	574	723	382	512	569	678	831	421	630	693	877	1031
	70/55°C	262	342	351	453	570	301	403	448	535	655	332	497	547	692	813
1900	75/65°C	378	493	507	653	822	435	582	647	771	945	478	717	788	997	1172
	70/55°C	298	389	400	515	648	343	459	510	608	745	377	565	622	787	924
2100	75/65°C	424	553	568	732	921	487	652	724	864	1058	536	803	883	1118	1313
	70/55°C	334	436	448	577	727	384	514	571	681	835	423	633	697	881	1036
2300	75/65°C	470	612	629	810	1020	539	722	802	957	1172	594	889	978	1238	1455
	70/55°C	370	483	496	639	805	425	569	633	754	924	468	701	771	976	1147
2500	75/65°C	515	672	690	889	1120	592	792	880	1049	1286	651	976	1073	1358	1596
	70/55°C	406	530	544	701	883	467	624	694	828	1014	514	769	846	1071	1258
2700	75/65°C	561	731	751	968	1219	644	862	958	1142	1400	709	1062	1168	1478	1737
	70/55°C	442	576	592	763	961	508	680	756	901	1104	559	837	921	1166	1370
2900	75/65°C	606	790	812	1046	1318	697	932	1036	1235	1514	767	1148	1263	1598	1878
	70/55°C	478	623	640	825	1039	549	735	817	974	1194	604	906	996	1260	1481
3100	75/65°C	652	850	873	1125	1417	749	1002	1114	1328	1628	824	1235	1358	1719	2020
	70/55°C	514	670	688	887	1117	591	790	878	1047	1283	650	974	1071	1355	1593
3300	75/65°C	698	909	934	1204	1516	801	1072	1192	1421	1741	882	1321	1453	1839	2161
	70/55°C	550	717	737	949	1195	632	845	940	1120	1373	695	1042	1146	1450	1704
3500	75/65°C	743	969	995	1282	1615	854	1142	1270	1514	1855	939	1407	1548	1959	2302
	70/55°C	586	764	785	1011	1273	673	901	1001	1194	1463	741	1110	1221	1545	1815

регулировка тепловой мощности канального радиатора

Тепловую мощность напольного конвектора можно регулировать со стороны нагревательной воды или со стороны воздуха (только в исполнении с вентиляторами).

Регулировка со стороны воды осуществляется при помощи настройки термостатического клапана или термостатической головкой – возможно, с термостатическим приводом.

способ регулировки тепловой мощности напольного конвектора – перечень опционального оборудования

	номер по каталогу	описание
1.   Регулировка тепловой мощности со стороны воды
1.1	PTH-01	Термостатическая головка с капилляром
1.2	PPT-01	Комнатный термостат
1.3	PTP-01	Термоэлектрический привод



Pекомендуемая установка канальных конвекторов:

Aquilo FMK – вес и объем:

ширина – B	[мм]	180			260			290			340			420
высота	[мм]	90	110	140	90	110	140	90	110	140	90	110	140	90	110	140
вес	[кг/м]	5,9	6,1	7,8	6,4	6,7	8,4	6,9	7,1	8,8	8,0	8,3	10,8	9,9	10,2	14,1
объем	[л/м]	0,3	0,3	0,7	0,3	0,3	0,7	0,3	0,3	0,7	0,4	0,4	1,0	0,7	0,7	1,4

Способ заказа – радиаторы Aquilo FMK:

Kody zamawiania kratek:

Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.

Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.

Гидравлические характеристики – Aquilo FMK:

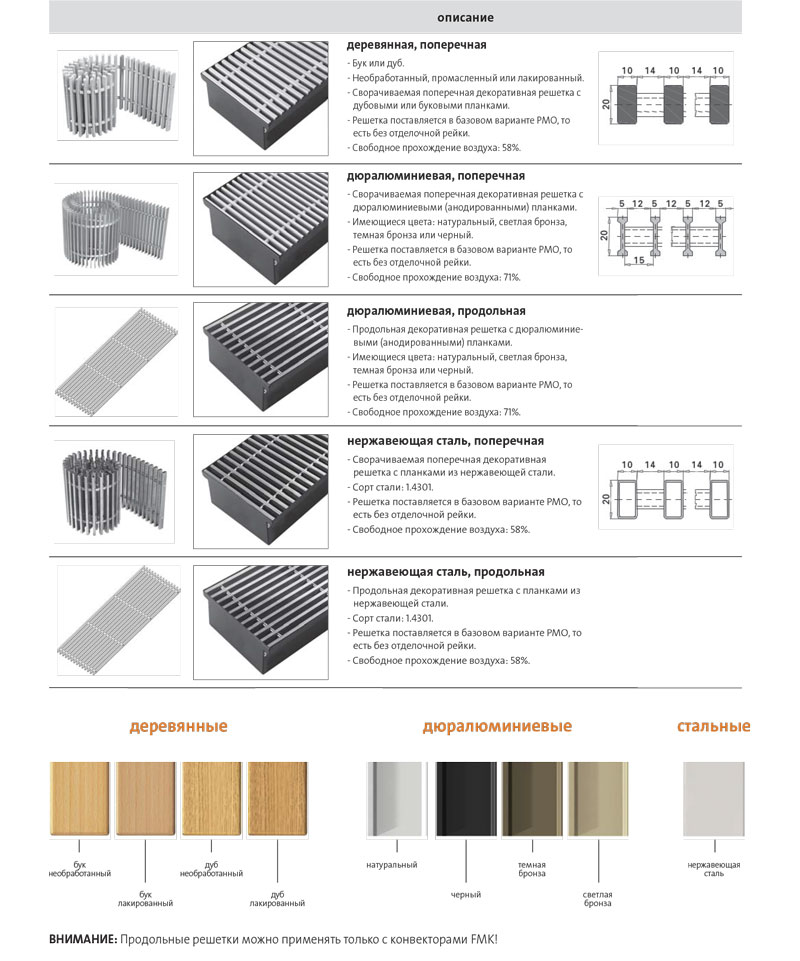

Аксессуары  – Aquilo FMK:



	деревянная, поперечная бук или дуб. необработанный, промасленный или лакированный. Сворачиваемая поперечная защитная решетка с дубовыми или буковыми планками. Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки. Свободное прохождение воздуха: 58%.
	дюралюминиевая, поперечная Сворачиваемая поперечная защитная решетка с дюралюминиевыми (анодированными) планками. Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный. Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки. Свободное прохождение воздуха: 71%.
	дюралюминиевая, продольная (применяется только с конвекторами FMK) Продольная защитная решетка с дюралюминиевыми (анодированными) планками. Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный. Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки. Свободное прохождение воздуха: 71%.
	нержавеющая сталь, поперечная Сворачиваемая поперечная защитная решетка с планками из нержавеющей стали. Сорт стали: 1.4301. Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки. Свободное прохождение воздуха: 58%.
	нержавеющая сталь, продольная (применяется только с конвекторами FMK) Продольная защитная решетка с планками из нержавеющей стали. Сорт стали: 1.4301. Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки. Свободное прохождение воздуха: 58%.

темп. воды на подаче	темп. воздуха	канальный конвектор Aquilo FMK n=1,4
[°C ]	[°C ]	35	40	45		50	55	60	65	70	75	80	85		темп. обратной воды [°C ]
90	15	0,78	0,88		0,98	1,08	1,17	1,26	1,35	1,43	1,52	1,61	1,69		0,52	0,46	15
	20	0,63	0,73		0,83	0,93	1,02	1,11	1,19	1,28	1,36	1,45	1,53		0,42	0,36	20	45
	24	0,51	0,62		0,72	0,81	0,90	0,99	1,08	1,16	1,24	1,32	1,40		0,33	0,28	24
85	15	0,73	0,83		0,93	1,02	1,11	1,19	1,28	1,36	1,45	1,53		0,62	0,57	0,51	15
	20	0,59	0,69		0,78	0,87	0,96	1,05	1,13	1,21	1,29	1,37		0,52	0,46	0,40	20	50
	24	0,47	0,58		0,67	0,76	0,85	0,93	1,01	1,09	1,17	1,25		0,44	0,38	0,32	24
80	15	0,69	0,78		0,87	0,96	1,05	1,13	1,21	1,29	1,37		0,73	0,67	0,61	0,56	15
	20	0,55	0,64		0,73	0,82	0,90	0,99	1,07	1,14	1,22		0,62	0,57	0,51	0,44	20	55
	24	0,44	0,54		0,63	0,71	0,79	0,87	0,95	1,03	1,10		0,54	0,48	0,42	0,35	24
75	15	0,64	0,73		0,82	0,90	0,99	1,07	1,14	1,22		0,84	0,78	0,72	0,66	0,59	15
	20	0,51	0,60		0,69	0,77	0,85	0,92	1,00	1,07		0,73	0,67	0,61	0,55	0,48	20	60
	24	0,40	0,50		0,58	0,66	0,74	0,82	0,89	0,96		0,64	0,59	0,53	0,46	0,39	24
70	15	0,60	0,69		0,77	0,85	0,92	1,00	1,07		0,95	0,89	0,83	0,77	0,70	0,63	15
	20	0,47	0,56		0,64	0,71	0,79	0,86	0,93		0,84	0,78	0,72	0,66	0,59	0,52	20	65
	24	0,37	0,46		0,54	0,61	0,68	0,76	0,83		0,75	0,69	0,63	0,57	0,50	0,42	24
65	15	0,56	0,64		0,71	0,79	0,86	0,93		1,06	1,00	0,94	0,88	0,81	0,74	0,67	15
	20	0,43	0,51		0,59	0,66	0,73	0,80		0,95	0,89	0,83	0,77	0,70	0,63	0,55	20	70
	24	0,33	0,41		0,49	0,56	0,63	0,70		0,86	0,80	0,74	0,68	0,61	0,54	0,46	24
60	15	0,51	0,59		0,66	0,73	0,80		1,17	1,11	1,05	0,99	0,92	0,86	0,78	0,71	15
	20	0,39	0,47		0,54	0,60	0,67		1,06	1,00	0,94	0,88	0,81	0,74	0,67	0,59	20	75
	24	0,30	0,37		0,44	0,51	0,57		0,97	0,91	0,85	0,79	0,72	0,65	0,58	0,49	24
55	15	0,47	0,54		0,60	0,67		1,28	1,22	1,16	1,10	1,04	0,97	0,90	0,83	0,76	15
	20	0,35	0,42		0,49	0,55		1,17	1,11	1,05	0,99	0,92	0,86	0,78	0,71	0,62	20	80
	24	0,27	0,33		0,40	0,46		1,08	1,02	0,96	0,90	0,83	0,77	0,69	0,61	0,52	24
50	15	0,42	0,49		0,55		1,40	1,34	1,28	1,21	1,15	1,08	1,01	0,94	0,87	0,79	15
	20	0,31	0,37		0,43		1,28	1,22	1,16	1,10	1,04	0,97	0,90	0,83	0,75	0,66	20	85
	24	0,23	0,29		0,35		1,19	1,13	1,07	1,01	0,95	0,88	0,81	0,73	0,66	0,56	24
45	15	0,37	0,43			1,51	1,45	1,39	1,33	1,26	1,19	1,13	1,06	0,98	0,91	0,82	15
	20	0,27	0,33			1,40	1,34	1,28	1,21	1,15	1,08	1,01	0,94	0,87	0,78	0,69	20	90
	24	0,19	0,25			1,30	1,25	1,19	1,12	1,06	0,99	0,92	0,85	0,77	0,68	0,59	24
темп.  обратной воды [°C ]					85		80	75	70	65	60	55	50	45	40	35	[°C ]	[°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1																	темп. воздуха	темп.  воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт

Kанальные конвекторы Aquilo FMK | Purmo

темп. воды на подаче	темп. воздуха	канальный конвектор Aquilo FMK n=1,4
[°C ]	[°C ]	35	40	45		50	55	60	65	70	75	80	85		темп.обратной воды [°C ]
90	15	0,78	0,88		0,98	1,08	1,17	1,26	1,35	1,43	1,52	1,61	1,69		0,52	0,46	15
	20	0,63	0,73		0,83	0,93	1,02	1,11	1,19	1,28	1,36	1,45	1,53		0,42	0,36	20	45
	24	0,51	0,62		0,72	0,81	0,90	0,99	1,08	1,16	1,24	1,32	1,40		0,33	0,28	24
85	15	0,73	0,83		0,93	1,02	1,11	1,19	1,28	1,36	1,45	1,53		0,62	0,57	0,51	15
	20	0,59	0,69		0,78	0,87	0,96	1,05	1,13	1,21	1,29	1,37		0,52	0,46	0,40	20	50
	24	0,47	0,58		0,67	0,76	0,85	0,93	1,01	1,09	1,17	1,25		0,44	0,38	0,32	24
80	15	0,69	0,78		0,87	0,96	1,05	1,13	1,21	1,29	1,37		0,73	0,67	0,61	0,56	15
	20	0,55	0,64		0,73	0,82	0,90	0,99	1,07	1,14	1,22		0,62	0,57	0,51	0,44	20	55
	24	0,44	0,54		0,63	0,71	0,79	0,87	0,95	1,03	1,10		0,54	0,48	0,42	0,35	24
75	15	0,64	0,73		0,82	0,90	0,99	1,07	1,14	1,22		0,84	0,78	0,72	0,66	0,59	15
	20	0,51	0,60		0,69	0,77	0,85	0,92	1,00	1,07		0,73	0,67	0,61	0,55	0,48	20	60
	24	0,40	0,50		0,58	0,66	0,74	0,82	0,89	0,96		0,64	0,59	0,53	0,46	0,39	24
70	15	0,60	0,69		0,77	0,85	0,92	1,00	1,07		0,95	0,89	0,83	0,77	0,70	0,63	15
	20	0,47	0,56		0,64	0,71	0,79	0,86	0,93		0,84	0,78	0,72	0,66	0,59	0,52	20	65
	24	0,37	0,46		0,54	0,61	0,68	0,76	0,83		0,75	0,69	0,63	0,57	0,50	0,42	24
65	15	0,56	0,64		0,71	0,79	0,86	0,93		1,06	1,00	0,94	0,88	0,81	0,74	0,67	15
	20	0,43	0,51		0,59	0,66	0,73	0,80		0,95	0,89	0,83	0,77	0,70	0,63	0,55	20	70
	24	0,33	0,41		0,49	0,56	0,63	0,70		0,86	0,80	0,74	0,68	0,61	0,54	0,46	24
60	15	0,51	0,59		0,66	0,73	0,80		1,17	1,11	1,05	0,99	0,92	0,86	0,78	0,71	15
	20	0,39	0,47		0,54	0,60	0,67		1,06	1,00	0,94	0,88	0,81	0,74	0,67	0,59	20	75
	24	0,30	0,37		0,44	0,51	0,57		0,97	0,91	0,85	0,79	0,72	0,65	0,58	0,49	24
55	15	0,47	0,54		0,60	0,67		1,28	1,22	1,16	1,10	1,04	0,97	0,90	0,83	0,76	15
	20	0,35	0,42		0,49	0,55		1,17	1,11	1,05	0,99	0,92	0,86	0,78	0,71	0,62	20	80
	24	0,27	0,33		0,40	0,46		1,08	1,02	0,96	0,90	0,83	0,77	0,69	0,61	0,52	24
50	15	0,42	0,49		0,55		1,40	1,34	1,28	1,21	1,15	1,08	1,01	0,94	0,87	0,79	15
	20	0,31	0,37		0,43		1,28	1,22	1,16	1,10	1,04	0,97	0,90	0,83	0,75	0,66	20	85
	24	0,23	0,29		0,35		1,19	1,13	1,07	1,01	0,95	0,88	0,81	0,73	0,66	0,56	24
45	15	0,37	0,43			1,51	1,45	1,39	1,33	1,26	1,19	1,13	1,06	0,98	0,91	0,82	15
	20	0,27	0,33			1,40	1,34	1,28	1,21	1,15	1,08	1,01	0,94	0,87	0,78	0,69	20	90
	24	0,19	0,25			1,30	1,25	1,19	1,12	1,06	0,99	0,92	0,85	0,77	0,68	0,59	24
темп.  обратной воды [°C ]					85		80	75	70	65	60	55	50	45	40	35	[°C ]	[°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1																	темп. воздуха	темп. воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт

Aquilo F1S – внутрипольные конвекторы с вентилятором

внутрипольные конвекторы с вентилятором

внутрипольные конвекторы Aquilo F1S специально разработаны для установки в полу. Нагревательный элемент представляет собой медно-алюминиевый теплообменник, окрашенный в черный цвет и установленный внутри двухстороннего канала из оцинкованной стали, который также окрашен в черный цвет изнутри. Конвекторы Aquilo F1S дополнительно оснащены бесшумными центробежными вентиляторами, установленными внутри канала. Количество вентиляторов определяется длиной конвектора и требуемой тепловой мощностью. Вентиляторы приводятся в движение двигателями на 24 В. Сверху конвектор защищен рядом декоративных решеток, изготовленных из различных материалов. Решетка заказывается отдельно. Материал решетки: дерево (дуб, бук). Дюралюминий на выбор цвета: натуральный, светло-коричневый, темно-коричневый или черная нержавеющая сталь. Теплообменник подключается к системе отопления двумя трубами с внутренней резьбой G ½”. Электрические аксессуары, необходимые для завершения установки и заказываемые отдельно, включают трансформатор, а также устанавливаемый на поверхности термостат для управления скоростью вращения вентилятора. Обязательные дополнительные электрические аксессуары: трансформатор RAS (~230/24В) соответствующий конвектору или группе конвекторов – типоразмер, в зависимости от количества подключаемых двигателей, вместе с ручным переключателем, или комнатный термостат с ручным или автоматическим переключателем скорости , для регулирования тепловой мощности конвектора посредством трехступенчатой ​​настройки скорости вращения вентилятора (доступен термостат с дистанционным управлением). Гарантия: 10 лет и 2 года на электрические и электронные компоненты

Характеристики
Максимальная рабочая температура °C	110
Присоединительный размер	2 x G 1/2
Номинальное давление	РН10
Материал	Сталь
Стандартный цвет	Черный
Типы	Ф1С
Высота [мм]	75; 110
Ширина [мм]	700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1800; 1999 г.; 2200; 2400; 2500; 2600; 2800; 3000

На радиаторы Purmo предоставляется гарантия сроком 10 лет* с даты покупки на отсутствие всех производственных дефектов при эксплуатации в нормальных условиях и для системы отопления с горячей водой. Гарантия не распространяется на дефекты, вызванные ошибками при установке или обращении, неправильным использованием или внешними по отношению к радиаторам факторами, такими как качество воды или кислородопроницаемые трубы.
Гарантия на изделия «теплый пол» и элементы трубопроводных систем составляет 10 лет**.
* 6 лет для оцинкованных радиаторов и 2 года для всех электронных и электрических компонентов и запасных частей, продаваемых отдельно (боковые крышки, верхние решетки, пластиковые зажимы, заглушки, вентиляционные отверстия, крепежные детали)
** 30 лет для труб PexPenta

CE сертификат

Файлы

Документ	Категория
Расчет тепловой мощности в xls для Aquilo	Тепловая мощность
Aquilo – Подключение новой модели	Руководство по установке
Техническая спецификация	Технический паспорт

Aquilo F2C – внутрипольные конвекторы

внутрипольные конвекторы

внутрипольные конвекторы Aquilo F2C специально разработаны для внутрипольной установки и могут использоваться как для отопления, так и для охлаждения. Нагревательный или охлаждающий элемент представляет собой медно-алюминиевый теплообменник, окрашенный в черный цвет и установленный внутри канала из неокрашенной нержавеющей стали. Конвекторы Aquilo F2C дополнительно оснащены бесшумными центробежными вентиляторами, установленными внутри канала. Количество вентиляторов определяется длиной конвектора и требуемой тепловой мощностью. Вентиляторы приводятся в движение двигателями на 24 В. Сверху конвектор защищен рядом декоративных решеток, изготовленных из различных материалов. Решетка заказывается отдельно. Материал решетки: дерево (дуб, бук), нержавеющая сталь или дюралюминий на выбор цвета: натуральный, светло-коричневый, темно-коричневый или черный. Примечание: при выборе режима охлаждения можно использовать только дюралюминиевые решетки. Теплообменник подключается к системе отопления или охлаждения двумя трубами с внутренней резьбой G ½”. Электрические аксессуары, необходимые для завершения установки и заказываемые отдельно, включают трансформатор, а также устанавливаемый на поверхности термостат для управления скоростью вращения вентилятора. Примечание: Категорически запрещается запитывать конвектор F2C напрямую от электрической сети ~230 В. Применение адекватного трансформатора УЗВ является обязательным. Гарантия: 10 лет и 2 года на электрические и электронные компоненты

Характеристики
Максимальная рабочая температура °C	110
Присоединительный размер	2 x G 1/2
Номинальное давление	РН10
Материал	Нержавеющая сталь
Стандартный цвет	натуральный
Типы	Ф2К
Высота [мм]	110; 170
Ширина [мм]	850; 1200; 1600; 2100; 2400; 2700

На радиаторы Purmo предоставляется гарантия сроком 10 лет* с даты покупки на отсутствие всех производственных дефектов при эксплуатации в нормальных условиях и для системы отопления с горячей водой.
