Содержание

Ariston Uno – Настройки и регулировки

___________________________________________________________________________________________

Конструкция газового настенного котла Ariston Uno 24 предполагает наличие открытой камеры сгорания и естественную вентиляцию воздуха. Аппарат применяется для нагрева холодной воды и ее дальнейшего использования на бытовые нужды или для отопления.

К нему должны быть подключены: а) Отопительная система; б) Труба подачи газа; в) Труба с холодной водой; г) Трубы ГВС.

Все это должно подбираться индивидуально, с учетом характеристик котла. При одновременной индикации красного светового диода «G» и желтого светового диода „ H “ можно сделать вывод, что агрегат блокирован, так как на него не подается вода, нет циркуляции или произошел перегрев системы. При подключении его к сети, на нем должны на несколько секунд зажечься три лампочки.

Регулировка температуры ГВС

Ручка “Е”. позволяет управлять температурными настройками прибора как в летнем, так и в зимнем режимах. Диапазон настройки от 36С до 56С. Реальная температура зависит как от положения настроечной ручки, так и от напора воды.

В него встроены блокирующие устройства, которые при появлении поломки, или при наступлении аварийной ситуации блокируют его. Если ошибку можно исправить без помощи мастера, на котле загораются светодиоды, помогающие найти и устранить проблему.

Автоматическая блокировка газового котла Аристон Уно

Блокировка из-за поломки системы розжига

1. О появлении проблемы в системе розжига сигнализирует диод «G».
2. Для снятия такой ошибке нужно нажать кнопку «С».
3. Если это не разовая проблема, вам потребуется помощь специалиста.

Блокировка из-за плохой циркуляции воды

1) Если происходит отключение и при этом одновременно загораются красный светодиод «G» и желтый светодиода „Н“, причина в малом давлении воды в системе.

2) Требуется провести проверку давления гидроманометром «L». Если оно ниже, чем 0,5 Бар, то требуется его поднять с помощью вентиля до 0,7 бар.
3) Работоспособность системы возвращается кнопкой «С». Однако важно помнить, что пятикратное нажатие этой кнопке при не устраненной проблеме, приводит к ее блокированию.
4) Если светодиод не погас, и рабочее состояние не восстановилось, требуется вызвать специалистов.
5) Если падение давления повторяется, нужен сантехник для поиска утечек в системе.

Блокировка по перегреву

При перегреве воды в первичном теплообменнике срабатывает датчик температуры, который блокирует работу котла. Одновременно с этим загораются желтый световой диод “Н” и красный световой диод «G».

1. Чтобы начать решать проблему, необходимо в первую очередь дождаться остывания теплообменника, а затем снять ошибку нажатием кнопки «С».

2. Если это происходи повторно, необходимо обратиться в специализированный ремонтный сервис.

Временная блокировка из-за плохого отвода отработанных газов

1) В агрегате установлены специальные датчики, которые фиксируют плохой отвод газов, и при превышении их концентрации останавливают его.
2) Блокировку по этой причине можно определить по загоревшемуся светодиоду «Н».
3) Данная блокировка временная. Как только концентрация дыма уменьшится, должна автоматически восстановиться и работа.

Защита от замерзания

В котле Ariston Uno 24 эта функция включается в том случае, если выключатель находится в положении ВКЛ, и его управление настроено на датчик температуры. Если температура становится ниже 8С, подключается в работу насос, который обеспечивает циркуляцию. Такой режим работы длится 32 минуты, периодически переключаясь с системы отопления на ГВС и обратно. При этом режимы центрального отопления переключаются каждую минуту.

После двух минут такой работы возможно следующее:

1. Температура на датчике поднимется выше 8С. Соответственно насос отключится.

2. Температура на датчике будет в диапазоне от 5С до 8С. Работа насоса продлится еще на 2 минуты. Если после 10 повторений ситуация не изменится, аппарат начнет работу на самом минимальном нагреве.

3. Температура на датчике ниже 5С. Прибор включает нагрев в режиме минимальной мощности и поочередно включает циркуляцию на отопительной системе и ГВС. При нагреве до 33С, горелка гаснет, насос переходит в режим постциркуляции. Если открыть какой-либо кран или включить отопление, функция антизамерзания автоматически выключается.

Функция, направленная на поддержание системы в холод, будет работать даже если: а) Произошло отключение по ошибке розжига, б) Произошла остановка из-за перегрева. Если агрегат встал по нехватке давления в системе, функция может не сработать.

Неисправности и регулировки

Почему-то в моем доме прогревается только одна батарея. Подключен Аристон Уно, который работает циклично: то включается, то выключается. Воздушных пробок в системе нет, я проверял. Как исправить проблему?

Убедитесь, что фильтр, установленный на возвратной трубе чистый. Проверьте все краны, они могут быть где-то перекрыты физически. Осмотрите накидные гайки и проверьте прокладки на них. Убедитесь, что во всех трубах, особенно в подающих, есть проходимость и наблюдается хороший проток воды. Проверьте работоспособность трехходового клапана, и хороший ли нагрев идет на теплообменнике.

А последнее время он еще и стал самостоятельно выключаться. В первый раз, я обратил внимание, что горели, не моргая, все индикаторы. Запустить помог сброс ошибки. Второй раз все наоборот. Все лампочки погашены, а работа
продолжается. Кнопка сброса проблему не решила, пришлось отключать от сети. В третий раз: моргала зеленая лампочка, и прибор отказывался работать. Причем уже ни кнопка сброса, ни обесточивание не помогли. И я вот теперь не понимаю, это одна поломка так странно себя показывает, или существует несколько проблем?

Такое ощущение, что это все-таки разные поломки. У вас ГВС работает без проблем? Первые два случая – это явные проблемы с плитой, а вот третий – неполадки датчика NTC. Для определения проблемы с плохим прогревом радиаторов, для начала нужно измерить температуру на возвратной трубе и на трубе подачи, и сравнивать ее с установленной на котле температурой. Из возможных причин: не отрегулировано минимальное пламя, проблема с датчиками, теплообменник забился накипью, не работает, как положено трехходовой клапан, забита труба подачи.

По непонятной мне причине турбированный котел Ariston Uno не держит давление, а точнее, примерно за 8 часов работы оно поднимается до 4 и он встает по аварии. Для устранения приходится скачивать в систему примерно два ведра воды. Подумали на расширительный бак и замерили в нем давление – получилось 0,5. Подкачали до 1,5. Далее проверили систему на наличие воздушных пробок и заменили колпачок на баке на более крепкий. В чем еще может быть проблема?

Скорее всего, ваш расширительный бачок слишком мал для объема вашей отопительной системы. Давление в баке нужно проверять, когда в самой системе давления нет, и оно должно быть около 0,8 Бар. Если вся ваша система отопления вмещает в себя более 100л воды, то вам потребуется установка дополнительного расширительного бачка.

Не могу справиться с некорректной работой котла Аристон Уно 24. Не могу запустить его работать чисто на ГВС, в любом случае идет циркуляция и на систему отопления. Зимой эта проблема не является важной, так как в любом случае требуется отопления дома, а вот летом это может стать большой проблемой. Может просто физически перекрыть трубу подачи воды на систему отпления, или это может вызвать поломку?

Проверьте, и если можете, разберите и почистите трехходовой клапан. Обязательно проверьте работу сервопривода. Возможно, вам придется менять и то и другое. А можете и просто перекрыть систему отопления, вреда вашему оборудованию это не принесет.

___________________________________________________________________________________________

Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT.

Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс – ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta – ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf – неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы.

Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

Аристон Уно – Запуск и обслуживание

___________________________________________________________________________________________

Подготовка к работе

Установка настенного газового котла Аристон Уно в квартире требует проведения ряда мероприятий, для обеспечения бесперебойной и корректной работы аппарата. Необходимо, ориентируясь на существующие нормы и предписания обеспечить поступление к нему свежего воздуха и отвод продуктов сгорания.

Термоманометр „L“ позволяет контролировать давление воды в системе. Это требуется делать периодически на выключенном аппарате. Значения давления должны колебаться в пределах 0,2 – 1,3 Бар.

Вентиль наполнения позволяет поднять давление до установленного инструкцией, если оно стало ниже, чем требуется. Следует исключить возможность утечки. Особенно этот пункт важен, если падение давления наблюдается в очень короткий промежуток времени. Включить прибор позволяет нажатие кнопки «С». Он, автоматически начнет работать, и подавать воду на выбранный контур (отопление или ГВС).

Газовый котел 10 секунд пытается воспламенить горелку, и если этого не происходит, то срабатывают предохранительные устройства, которые перекроют подачу газа. Об ошибке системы будет сигнализировать светодиод «G». Кнопка «В» поможет осуществить повторный запуск агрегата. Если проблема повторится, требуется проверить газовый клапан.

Навесной котел Ariston Uno позволяет регулировать отопление, меняя температуру подаваемой воды с помощью ручки «А». Регулировки можно проводить в диапазоне от 45С (минимальное значение) до 80С (максимальное значение). Конструкция прибора позволяет установить в его конструкцию хронотермостат. Чтобы получить максимально высокую теплоотдачу от модели 24 mi при наличии хронотермостата ручку «А» рекомендуют устанавливать в максимально возможное положение.

Правила технического и сервисного обслуживания

Обслуживание рекомендуется проводить не реже одно газа в 12 месяцев.

Для обеспечения бесперебойной работы аппарата следует провести:

1. Убедиться, что в системе агрегата нет никаких утечек. Если они выявлены, то необходимо их устранить, а также требуется замена поврежденных и деформированных прокладок.

2. Удостовериться, что нет утечек газа. При необходимости поменять прокладки для обеспечения герметичности.

3. Осмотреть аппарат на наличие видимых повреждений и неполадок.

4. Осмотреть горелку на наличие загрязнений. Убедиться, что она дает хорошее пламя.

5. Провести осмотр камеры сгорания. При необходимости очистить ее от загрязнений.

6. Осмотреть и при необходимости очистить форсунки.

7. Требуется осмотреть первичный теплообменник и удостовериться в отсутствии внешних неисправностей. Обязателен осмотр пластин теплообменника, а также очистка его дымовых каналов.

8. Проверить и при необходимости отрегулировать подачу газа при розжиге, а также при частичной и неполной нагрузках.

9. Проверить срабатывание защитных систем прибора на превышение рабочего давления, и на перегрев.

10. Убедиться в исправной работе датчика пламени. Проверить работу газового клапана.

11. Проконтролировать исправность всех электрических цепей.

12. Убедиться в корректной работу ГВС. Обязательно проконтролировать производительность и температуру подачи горячей воды.

13. Проанализировать физико-химические свойства продуктов сгорания.

14. Провести проверку основных функций работы аппарата.

15. Проверить наличие и работоспособность датчика дыма. При необходимости провести замену.

Снятие кожуха

Чтобы получить доступ к внутренним деталям модели Аристон Уно, с него требуется демонтировать кожух.

Для правильно проведения этой процедуры требуется:

1. Найти в нижней его части крепежные винты и удалить их.

2. Отогнуть наружу пластины крепления.

3. Движением на себя вытянуть нижнюю часть кожуха из специальных защелок, а за тем потянув кожух вверх, снять его. Эти манипуляции обеспечат доступ к внутренним элементам аппарата.

Процедура первого запуска газового настенного котла Ariston Uno 24 в работу

Перед тем как в первый раз запустить его в работу требуется:

1. Проверить правильно ли аппарат подключен к сети. Обеспечено ли корректное заземление. Проверить правильность установки двухполюсного выключателя (минимальный зазор разомкнутых контактов не менее 3 мм). Также необходимо удостовериться, что заглушка автоматического воздухоотводчика системы отопления слегка ослаблена. Проверить, что в системе присутствует давление не меньше чем 0,7 Бар. Кран подачи газа
должен быть открыт.

2. Для запуска требуется снять блокировку с циркуляционного насоса. Для этого требуется убрать заглушку, расположенную на передней части корпуса. Затем, используя отвертку провернуть вал.

3. Нажав кнопку «С», подать электроэнергию на агрегате. При этом рукоять «А» требуется установить в среднее положение (подключается режим «зима»). После этого автоматически, подключится в работу насос, но через 7 секунд он встанет по ошибке «нет пламени».

4. Далее требуется какое-то время не совершать никаких манипуляций с прибором. Это необходимо для стравливания воздуха.

5. Чтобы более эффективно убрать воздух из системы требуется отвернуть заглушку деаэратора, расположенную в циркуляционном насосе. Также требуется стравить воздух на радиаторах. И в конце важно на некоторое время запустить разбор воды из хозяйственного крана.

6. После проведенных манипуляций важно убедиться, что давление все еще выше 0,7 бар. Если оно упало, требуется снова его восстановить.

7. Далее необходимо проверить корректность работы системы, предназначенной для отвода отработанных газов.

8. Проверить, что все необходимые краны открыты.

9. Затем требуется открыть газовый кран и с помощью расходомера газа убедиться, что нигде нет утечек. Мыльная пена позволит найти негерметичные места в случае обнаружения утечки газа.

10. Теперь можно начать розжиг котла, нажав кнопку «В». Кнопку требуется нажимать до тех, пока не загорится основная горелка.

11. Настройте максимальное и минимальное давление газа на горелке.

12. Аппарат готов к работе.

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT.

Регулировки настенного газового котла Ariston Uno

___________________________________________________________________________

Настенный газовый котел Ariston Uno 24 mi с открытой камерой сгорания и естественной вентиляцией воздуха служит для приготовления горячей воды для бытового использования.

Он должен быть подключен к отопительной системе, к магистрали подачи газа, к магистрали подачи холодной воды и системе горячего водоснабжения (ГВС), которые совместимы с характеристиками и мощностью прибора.

Рис.1. Панель управления настенного газового котла Ariston Uno 24 mi

A – Переключатель контура отопления (зима-лето) и регулятор температуры, B – Кнопка перезапуска, C – Вкл/Выкл, D – Кнопка «Комфорт», E – Рукоятка регулировки температуры ГВС, F – Индикатор функции «Комфорт» (зеленый), G – Индикатор блокировки зажигания (красный), H – Индикатор неисправности дымоотвода (желтый), I – Индикатор Вкл/Выкл (зеленый), L – Термоманометр

Одновременное загорание красного светового диода «G» и желтого светового диода „ H “ указывает на состояние блокирования прибора из-за отсутствия воды, отсутствия циркуляции или избыточной температуры.

Каждый раз, когда котел подключается к электрическому питанию, три световых диода загораются одновременно в течение приблизительно одной секунды.

Регулировка температуры ГВС

Как в зимнем, так и в летнем режиме можно производить регулировку температуры горячей воды в контуре ГВС с помощью ручки “Е”.

Температура воды регулируется от 36°С до 56°С, в зависимости от расхода воды и соответствующего положения ручки между минимальным и максимальным значениями.

Прибор снабжен предохранительными устройствами, которые включаются в определенных ситуациях, вызывая блокирование котла.

О некоторых ситуациях сигнализируют световые диоды, иногда такие ситуации могут быть устранены самим пользователем.

Автоматическая блокировка настенного газового котла Аристон Уно

Блокировка из-за нарушения в системе розжига:

– В случае нарушения розжига горелки в автоматическом режиме загорается красный световой диод «G».

– Чтобы устранить эту ситуацию блокирования котла, необходимо нажать кнопку «С».

– Если данная ситуация повторяется многократно, требуется вмешательство сервисного центра.

Блокировка настенного газового котла Ariston Uno 24 mi из-за недостаточной циркуляции воды:

– Если фаза включения прерывается с одновременным загоранием красного светового диода «G» и желтого светового диода „Н“, возможной причиной может быть недостаточное давление воды в системе отопления.

– В этом случае необходимо проверить давление с помощью гидроманометра «L» и если оно окажется ниже 0,5 бар, необходимо осуществить пополнение воды с помощью вентиля, расположенного в нижней части котла, пока давление не поднимется до 0,7 бар.

– Восстановление системы осуществляется нажатием кнопки «С». Во избежание ситуаций, когда операция перезапуска будет ошибочно повторяться в случае отсутствия воды в системе, котел отключает такую функцию после пятой попытки. Восстановление может быть выполнено отключением и повторным включением котла кнопкой «С».

– Если котел повторно не включается, а световой диод продолжает гореть, требуется вмешательство сервисного центра.

– Если происходит частое падение давления в системе, необходимо вызвать водопроводчика для выявления возможной утечки воды.

Блокировка котла Аристон Uno 24 mi из-за избыточной температуры:

– В случае превышения предельной безопасной температуры воды в первичном теплообменнике котла, датчик температуры блокирует прибор, при этом загораются желтый световой диод “Н” и красный световой диод «G».

– Чтобы устранить данную ситуацию блокирования, необходимо подождать несколько минут, чтобы охладился теплообменник, затем нажать кнопку «С».

– Если данная ситуация повторяется неоднократно, требуется вмешательство сервисного центра.

Временная блокировка из-за нарушения эвакуации дымовых газов:

– Котел снабжен предохранительными устройствами, которые в случае нарушения эвакуации дыма автоматически прерывают поступление газа.

– Блокирование прибора является временным и сигнализируется загоранием желтого светового диода “Н”.

– Как только восстановятся нормальные условия эвакуации дыма, котел снова включится автоматически.

Защита от замерзания

Функция антизамерзания активируется, если выключатель котла Ariston Uno 24 mi находится в положении ВКЛ и управляется сигналом от датчика температуры подачи.

Если температура датчика падает ниже 8°C, циркуляционный насос включается и продолжает работать в течение 2 минут, а привод 3-ходового клапана переключает режимы центрального отопления и горячей воды с интервалом в 1 минуту.

По прошествии 2 минут с момента начала работы насоса, в системе могут наступить следующие изменения:

– Температура датчика поднимется выше 8°C и насос остановится;

– Температура датчика останется в пределах между 5°C и 8°C и циркуляционный насос продолжит работать еще 2 минуты; если такие циклы повторятся 10 раз, котел Аристон Уно перейдет в режим минимальной мощности.

– Температура датчика подачи падает ниже 5°C, горелка включается и работает в режиме минимальной мощности, 3-входовой клапан переключается в режим отопления; горелка выключается при достижении температуры 33°C, 3-входовой клапан возвращается в режим приготовления горячей воды и насос переходит в режим постциркуляции.

Активация режима антизамерзания прекращается в случае, если открывается кран горячей воды или включается режим отопления.

Функция антизамерзания (включение насоса при падении температуры в системе ниже TNTC(1) > 8°C) работает даже в случае, если:

– котел выключился по причине неисправности зажигания;

– котел выключился по причине перегрева.

Данная функция защиты, однако, не срабатывает, если котел отключился по причине недостаточной циркуляции или отсутствия воды в системе.

___________________________________________________________________________

Неисправности котла АОГВ-23 ЖМЗ
Параметры и устройство газовых котлов АОГВ и АКГВ
Автоматика котла Baxi Luna-3 Comfort
Установка и монтаж котла Бакси Слим
Регулировки и сервисное обслуживание котла Беретта Чао
Определение кода ошибок и неисправностей котлов Rinnai
Ошибки и неисправности газового котла Термет
Значение кода ошибок и неисправностей котлов Вайлант
Определение неисправностей и ошибок котлов Висман
Вопросы по обслуживанию котлов Навьен
Вопросы по неисправностям дизельных котлов Китурами
Котлы Юнкерс – На вопросы пользователей отвечают мастера
На вопросы по котлам Electrolux отвечают специалисты
Ответы экспертов по ремонту котлов Нова
Вопросы по сервису котлов Hermann
Ответы мастеров по обслуживанию котлов Дэу
Вопросы по обслуживанию котлов Ферроли
Вопросы пользователей по ремонту электрокотлов Эван
Из-за чего газовый котел АКГВ загорается и сразу же гаснет
В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
Из-за чего котел АОГВ зажигается и быстро гаснет
Как следует устранять на котле Балтгаз ошибку Е01
В чем поломка, если котел Дани зажигается, но сразу же гаснет
Почему котел Данко загорается, но быстро тухнет
Котел Демрад перестал держать давление, в чем неполадка
Из-за чего котел Газлюкс начал греться и шуметь
В чем причина, если газовый котел Кебер загорается, но быстро тухнет
Как следует устранять на котле Китурами ошибку с кодом 01
Из-за чего котел Конорд загорается, но сразу же тухнет
В чем причина, если котел Лемакс зажигается и быстро тухнет
Из-за чего котел Мимакс зажигается, но резко тухнет?
Почему котел Очаг зажигается, но сразу же тухнет
Почему газовый котел Росс загорается, но быстро гаснет
В чем неисправность, если котел Сиберия загорается и резко гаснет
Почему котел Сигнал загорается и резко тухнет
Из-за чего может шуметь и греться котел Термет
Почему газовый котел Термотехник зажигается, но внезапно гаснет
Как можно устранить на котле Термона ошибку Е01
По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
По какой причине котел Иммергаз не функционирует на ГВС
Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

Водонагреватель проточный Ariston Котел “Ariston Uno 24 MI” – «Нагревательный котел “Ariston Uno 24 MI”+ некоторые его проблемы и практические советы по их решению.

Несколько лет назад купили квартиру, вместе с квадратными метрами нам досталось и установленное прошлыми хозяевами АОГВ. Можно долго расписывать какая это красота и как это удобно, но я остановлюсь на главной составляющей АОГВ, а именно котле «Ariston Uno 24 MI». За 5 лет непосредственного использования котел показал себя очень хорошо. В весенне-летне-осенний период работал без сбоев, воду нагревал отменно, несмотря на то, что у нас очень сильный напор, на единице вполне успевает ее прогреть до комфортной температуры. Котел как положено имеет два регулятора, один на воду, другой на отопление, два датчика – давления и температуры, кнопки выключения, перезагрузки и кнопку «Комфорт». Эта кнопка служит для особо теплолюбивых людей, так как включенный в режиме «комфорт» котел прогревает воду и период того, когда ею не пользуются и получает так, что при каждом включении воды из крана сразу льется теплая вода. В обычном режиме при включении воды несколько секунд льется холодная, а потом теплая. В режиме отопления котел спокойно протапливает трехкомнатную квартиру площадью 60 кв.м. На самый максимум включали его только при температуре на улице 25 градусов и ниже, нормально справлялся со своей задачей. При средней температуре на улице от 0 до -20 работает в диапазоне от 1 до 3.

внешний вид

Теперь укажу некоторые проблемы, с которыми я столкнулась в процессе эксплуатации котла именно в отопительный сезон. В среднем за отопительный сезон мне приходится вызывать мастера 1-2 раза. Первые два года я заметила, что котел при нагреве отопления самопроизвольно перезагружается, причем, иногда после перезагрузки мог зависать. Вызванный мастер пояснил, что это, скорее всего, связано с тем, что при разнице температуры в помещении и на улице через трубу забора воздуха поступает холодный воздух, который внутри котла может оставлять конденсат на гибкой пластиковой трубке (на фото я стрелочкой указала где эта трубка находится, прямо под корпусом, длина около 10-15 см. ). На трубочку он сшил войлочную оболочку и посетовал периодически снимать кожух и продувать ее от воды. В принципе ничего сложного, но некоторая проблема в этом есть. Также мастер посетовал вообще заткнуть забор воздуха с улицы и открыть забор воздуха из помещения (на фото стрелочкой указано отверстие для забора воздуха в помещении). По его словам, это устранит проблемы конденсата в пресловутой трубке. Наверное он был прав, так как в этом году строительство отапливаемого балкона, который охватывал как раз и кухню и пресловутую трубу забора воздуха, устранило эту проблему, во всяком случае сейчас котел не перезагружается. Так что у кого такая проблема это путь ее решения.

кнопки и регулировки

Вторая проблема выявилась буквально в прошлый отопительный сезон. Котел при подаче газа и его розжиге стал выдавать ошибку и зависать. Сначала редко, потом все больше и больше и наконец завис совсем. Вызванный тот же мастер указал, что подгорели контакты на пьезозажигании, то есть зажигание включается, газ подается, а зажигание не отключается и котел своим «мозгами» думает, что газа нет и он блокирует его подачу. Это слышно по тому, что характерный звук зажигания не прекращался после подачи и розжига газа. Проблема устранилась зачисткой контактов.

датчики

Еще один маленький совет – периодически проверяйте уровень давление по датчику. Обычно раз в 6-7 месяцев он опускается в красную зону, восстановить его можно, приоткрыв клапан (на фото), если по какой-то причине вы добавили много давления, просто при открытом клапане включите теплую воду, давление упадет, не забудьте как следует закрыть клапан.

клапан регулировки давления

Вот в принципе и все основные проблемы с данным котлом, несмотря на некоторые трудности, котел со своей задачей справляется, так что могу его рекомендовать для установки.

где расположена трубочка, в которой скапливается конденсат

Проблема контроля пламени котла Ariston UNO 24 MFFI

Значится имеется в хозяйстве у меня газовый котел Ariston UNO 24 MFFI. Несколько лет котел работал нормально, но гдето на 4 году работы случилась первая неполадка — перестал работать вентилятор отсоса газов из камеры сгорания.

Котел Ariston UNO 24 MFFI

Пришлось котел вскрывать и искать неисправность. Неисправность оказалась в реле. После самостоятельной перепайки реле котел работает нормально. К счастью плата управления котла не отличается большой степенью интеграции и пайку производить не так и сложно. Особенно если есть аккуратный паяльник с острым жалом и руки растут не из одного места.

Еще несколько лет котел работал вполне нормально. Но вдруг его работа кардинально изменилась — котел начал странно работать. Сначала это отражалось только в том, что в режиме отопления он стал чаще включаться и гораздо быстрей выключаться, что сразу стало заметно. Через год после некоторого времени такого частого срабатывания и выключения (буквально зажегся, погорел 4-5 сек и потух, потом 5 сек постоял и опять зажигается). Причем первое включение как-то почти всегда отрабатывал нормально разогревая батареи до нормальной температуры. Вызвали мастера, он поменял местами провода контроля пламени и зажигания (электроды свечи одинаковые). Это дало ровным счетом ничего. Особенно начало раздражать то, что после того как немного погреть комнату котел начал глючить на обогреве воды — зажигался красный светодиод и обогрев прекращался. Затем обнаружились проблемы в прекращении работы отопления — после часа-двух быстрых включений и выключений начал загораться красный светодиод и работа отопления прекращалась. Как раз были праздники и следуя традициям как-то доверять ремонт котла спецам не захотел, мало ли что с перепою наделают. Решил искать неисправность котла Ariston UNO 24 MFFI самостоятельно. Красный светодиод означал, что нету пламени. Однако сняв крышку я обнаружил, что котел работает — пламя горит. Начались длительные гугления по поводу что же это такое. На большинстве форумов все сводилось к одному — менять плату или нести ее тому же спецу. Описания солюхи не было. Поэтому я решил выложить свою конкретную проблему и как ее решили.

Так вот гугл все таки помог найти ответы на вопросы — было указано на проблемы с одноватными резисторами и оптопарой. Оптопара CNY17-3 стоила копейки и я ее приобрел. Также указывали на возможную проблему с неполярным конденсатором C903 0.1 мкФ, 275V. Проводя тестирование удалось обнаружить отсутствие пробоя конденсатора, однако оптопара тестировалась неправильно. Проблема была в ней. Демонтировав оптопару IC900 CNY17-3 и установив новую начали тестировать резисторы. Резисторы R900 (100 кОм), R901 (10 МОм), R909 (100 Ом) обрыва при нагреве паяльной станцией не показали. Только мегаомник R901 (10 МОм) показал при нагреве снижение сопротивления до 8 МОм. Вместе с другом электронщиком решили демонтаж и замену резисторов пока не производить до тестирования на котле.

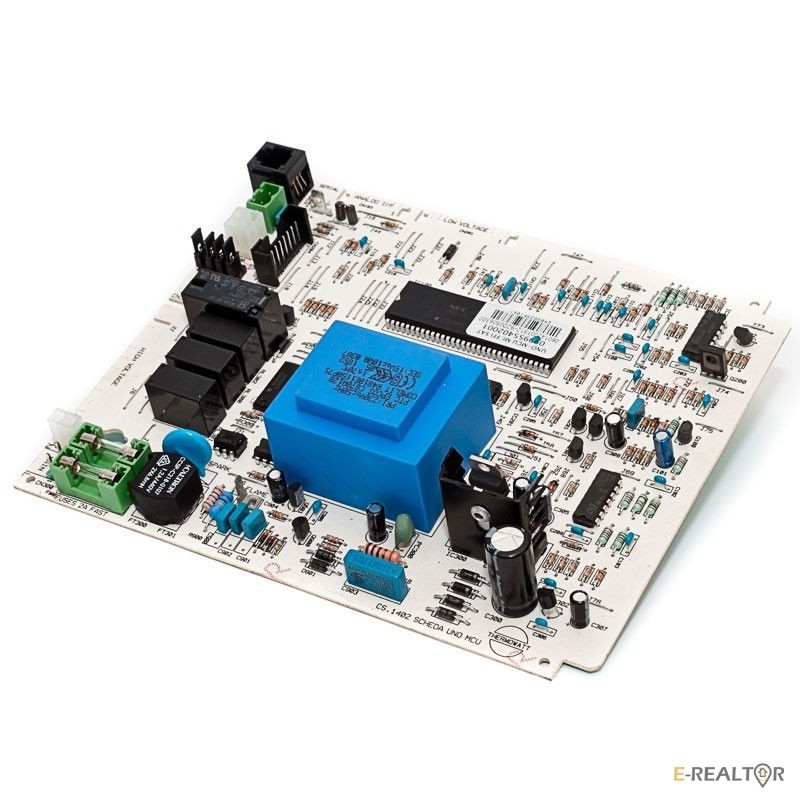

Установив плату на котел Ariston UNO 24 MFFI я обнаружил, что чащение включения прекратилось, и котел стал работать сутками без ошибок так как и работал ранее после покупки. Что еще раз доказало, что данный котел достаточно ремонтопригодный хотя и не самый надежный. Все расходы составили 15 Гривен (0.75$) по состоянию на 05.01.2014. Также я снял видео как горит газ в середине газового котла Ariston UNO 24 MFFI.

Ремонт котла аристон уно своими руками

Мы постараемся ответить на вопрос: ремонт котла аристон уно своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Современные газовые котлы оснащены контрольными датчиками. Также эту систему называют защитной автоматикой. Датчики срабатывают при неполадках, блокируя работу техники. Они не пропускают серьезные проблемы и поломки. Чтобы разблокировать работу, узнайте значение ошибки котла «Аристон ». После устранения причины блокировки оборудование восстановит нагрев.

Отопительная техника производства «Аристон» широко известна за границей и в России. Свою популярность бренд завоевал благодаря большому ассортименту моделей, разнообразной ценовой политике, надежности и качеству.

Котлы представлены одноконтурными и двухконтурными конструкциями. Первые работают только на отопление, вторые — на отопление и горячее водоснабжения (ГВС). Камеры сгорания открытые и закрытые. По способу установки встречаются навесные и напольные варианты. Поэтому и житель частного дома, и владелец небольшой квартиры смогут подобрать себе подходящий агрегат.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Система самодиагностики позволяет быстро разобраться в причинах остановки работы. Коды ошибок условно разделяют на два вида: устраняются пользователем самостоятельно или требуют обращения в сервисный центр.

Прибор не работает, а на дисплее горит код? Все значения для моделей «Аристон» вы найдете в таблице ниже. Но сначала перезапустите технику, чтобы исключить системный сбой. Для этого нажмите клавишу «Сброс».

Современные газовые котлы являются довольно сложным технологическим оборудованием. При должном уходе и правильном обращении газовый котел будет служить в течение длительного времени без всяких сбоев. Однако даже самое дорогостоящее и функциональное оборудование имеет свой ресурс, после исчерпания которого начинают появляться разного рода неисправности.

Ремонт газовых котлов своими руками

Зная основные причины появления неполадок и порядок их устранения, вы сможете выполнить ремонт своего газового котла собственными руками. Это очень кропотливая, ответственная, но в большинстве случаев сравнительно несложная работа.

Содержание пошаговой инструкции:

Прежде всего, необходимо установить, из-за чего в работе газовых отопительных котлов вообще могут возникать какие-либо сбои. К появлению проблем может привести ряд различных факторов.

Современные газовые котлы оснащаются различными средствами автоматизации. Эти средства, в свою очередь, работают от электричества. И, несмотря на то, что на дворе уже 21 век и во всем мире активно разрабатываются системы использования альтернативных источников энергии, проблема стабильности электросетей остается актуальной для очень многих регионов, в особенности для отдаленных сел и всевозможных дачных поселков.

Внезапное отключение или сильный скачок электричества – одни из главных врагов любого современного газового котла.

Чтобы избежать всех сопутствующих неприятностей, заранее купите качественный стабилизатор. Не пожалейте денег на покупку этого приспособления – от дешевых моделей толку немного, поэтому лучше сразу выделить средства на приобретение хорошего стабилизатора от известного производителя. Будьте уверены, в случае поломки автоматики на ее ремонт и замену вы потратите гораздо больше денег.

В домашних условиях нередко используются настенные модели газовых котлов. Такие устройства одновременно отвечают и за обогрев помещений, и за приготовление горячей воды.

Конструкция настенных котлов включает в свой состав проточный теплообменник. Низкокачественная жесткая вода с разнообразными включениями – главный враг теплообменника газового котла. При этом под воздействием низкокачественной воды теплообменник может выйти из строя всего за один сезон.

Чтобы предотвратить такую поломку, устанавливайте специальные фильтры. Лучший вариант – полноценная система очистки воды. С ней ваш котел проработает максимально долго, да и пользоваться очищенной водой гораздо безопаснее для здоровья.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Любой знающий человек вам скажет: установкой и обвязкой газового отопительного оборудования должны заниматься исключительно квалифицированные специалисты.

Даже малейшие ошибки на этапах монтажа и подключения оборудования способны привести к необратимым последствиям. К примеру, неправильно выполненная обвязка в случае с чугунным газовым котлом мощнее 50 кВт приведет к тому, что при низких температурах агрегат попросту расколется.

Если вы не являетесь опытным газовщиком, поручите установку котла профессионалам

Поэтому если вы не являетесь опытным газовщиком, поручите установку котла профессионалам – так вы убережете себя от множества проблем в будущем.

Неблагоприятные атмосферные явления также способны привести к появлению множества различных неполадок. Морозными зимами люди включают отопление практически на полную мощность. Это приводит к существенному понижению давления в системе газопровода. В результате котлы не могут в полной мере реализовать свой потенциал.

Решить эту проблему своими силами вам не удастся – соседям все равно не объяснишь, что своими действиями они лишь усугубляют ситуацию. В качестве варианта решения проблемы можете установить дополнительный котел, работающий на другом топливе.

Автоматический твердотопливный котёл на угле с бункером

Современный газовый котел является сложной и потенциально опасной системой. Главной опасностью таких агрегатов является риск взрыва газа в случае неправильного обращения с оборудованием либо же несвоевременного устранения различных неполадок.

За поддержание работы газового котла на оптимальном уровне отвечает разного рода автоматика. Разобраться в ее устройстве неопытному пользователю зачастую не по силам. Поэтому для устранения серьезных неполадок лучше сразу же приглашать специалистов.

Самостоятельно вы можете попробовать устранить разве что видимые повреждения и разнообразные загрязнения, приведшие к выходу из строя патрубка, дымохода и прочих частей котла.

Типичные неисправности газовых котлов

Существует ряд типичных неполадок, с устранением которых в большинстве случаев можно справиться своими руками. Также будут перечислены проблемы, при появлении которых вы можете лишь обезопасить себя до приезда специалиста.

Если в помещении появился отчетливый запах газа либо задымленность, сразу же выключите котел и покиньте комнату, открыв ее на проветривание.

Схема функциональности газового котла

Незамедлительно пригласите специалиста. Пытаться решить проблему утечки газа самостоятельно без наличия нужных навыков крайне опасно и неразумно.

Если сломался датчик горения либо патрубок подачи газа, отключите котел, перекройте все газовые вентили и дайте агрегату полностью остыть.

Через какое-то время вернитесь в помещение для его проверки на наличие запаха газа. Если с тягой все в порядке, попробуйте повторно включить котел. Если же тяга отсутствует, незамедлительно вызовите ремонтника.

Перегрев является одной из наиболее распространенных проблем современных газовых котлов. Причина этому может заключаться в неисправности средств автоматизации либо засорении теплообменника.

С ремонтом автоматики нельзя справиться без соответствующих знаний.

Почистить же теплообменник можно и своими руками. Самыми распространенными материалами для изготовления теплообменников являются медь и нержавейка. С их чисткой обычно не возникает никаких проблем, но все равно будьте предельно осторожны.

Теплообменник первичный настенного газового котла Beretta

По рекомендациям производителей теплообменники нужно чистить от сажи каждые несколько лет (конкретный интервал каждый производитель указывает в инструкции к своему оборудованию).

Первичный теплообменник (контур отопления) газового котла Rinnai SMF

Для чистки теплообменника достаточно снять его и тщательно вычистить при помощи металлической щетки. В случае с медным теплообменником, лучше заменить щетку металлической губкой, используемой для мытья посуды.

Проблемным местом вентиляторов являются их подшипники. Если вентилятор вашего котла перестал развивать установленное количество оборотов, постарайтесь как можно скорее устранить возникшую неисправность.

Вентилятор (3311806000) для газового котла Daewoo

Для этого снимите заднюю часть вентилятора, достаньте статор и смажьте подшипники. Для смазывания прекрасно подойдет машинное масло, но по возможности лучше использовать для этого более качественный углеродный состав с термостойкими свойствами.

Вентилятор RLA97 (Aa10020004) для газового котла Electrolux

Также к появлению проблем с вентилятором может привести межвитковое замыкание. Справиться с устранением этой неисправности может только специалист. Сдайте статор в ремонт для замены обмотки либо же сразу замените неисправный агрегат новым прибором.

Схема дымохода газового котла

Нередко к появлению различных неполадок в работе газового отопительного котла приводит чрезмерная засоренность коаксиального дымоотвода.

Снимите дымоход и тщательно очистите все его составляющие от сажи. Так вы не только вернете прежний уровень эффективности агрегата, но и существенно увеличите коэффициент полезного действия котла.

Котел может самопроизвольно выключаться по нескольким причинам. Обычно это происходит из-за неисправности датчика горения. К данной проблеме, в свою очередь, чаще всего приводит загрязнение газового патрубка.

Датчик тяги 87°C для котла Thermona

Снимите патрубок, тщательно промойте его водой, прочистите с помощью ватной палочки и продуйте от остатков влаги. Верните патрубок на место и попробуйте включить котел. Если не помогло – вызывайте мастера.

Не зря говорят: лучший ремонт – это профилактика. Газовые котлы нуждаются в ежегодном профилактическом обслуживании, обязательно проводящемся до начала отопительного сезона.

По возможности проводить обслуживание нужно дважды в год: перед началом сезона отопления и после его завершения.

Проверяйте все рассмотренные ранее элементы котла на предмет их исправности. Следуйте рекомендациям по профилактике, приведенным производителем в инструкции конкретно к вашему котлу. Своевременно устраняйте все возникающие неисправности, если это возможно.

Помните! Газовый котел является потенциально опасным оборудованием. При неправильном его использовании и несвоевременном устранении неполадок могут возникнуть непоправимые последствия. Поэтому будьте осторожны и не занимайтесь никакими ремонтными работами, если сомневаетесь в своих способностях и правильности действий. В остальном же следуйте полученной инструкции.

monitor.net.ru

Сообщения: 5962

заземления нет. разницу, скажу честно не мерял, но не думаю, что в ней проблемма поскольку есть с разницой в 15в успешно работают без ресетов

отключение трехходового не помогает, да и у меня та плата работает в данный момент на ура

monitor.net.ru

Сообщения: 5962

Андрюха Бух, я свою рабочую плату поставил людям она там неработает, нахрена в ней менять что-то

monitor.net.ru

Сообщения: 5962

Питание газового клапана идет через генератор.

Куралесов, момент перезагрузки определил или нет?
Подключи тестер на “0” и землю и понаблюдай. В моем случае разность потенциалов была

5В и котел замечательно работал, а при бросках до 15-ти шел на перезагрузку.

Предупреждений: 1

Сообщения: 689

Регулировка температуры ГВС

Автоматическая блокировка газового котла Аристон Уно

Блокировка из-за поломки системы розжига

Блокировка из-за плохой циркуляции воды

1) Если происходит отключение и при этом одновременно загораются красный светодиод «G» и желтый светодиода „Н“, причина в малом давлении воды в системе.
2) Требуется провести проверку давления гидроманометром «L». Если оно ниже, чем 0,5 Бар, то требуется его поднять с помощью вентиля до 0,7 бар.
3) Работоспособность системы возвращается кнопкой «С». Однако важно помнить, что пятикратное нажатие этой кнопке при не устраненной проблеме, приводит к ее блокированию.
4) Если светодиод не погас, и рабочее состояние не восстановилось, требуется вызвать специалистов.
5) Если падение давления повторяется, нужен сантехник для поиска утечек в системе.

Блокировка по перегреву

1. Чтобы начать решать проблему, необходимо в первую очередь дождаться остывания теплообменника, а затем снять ошибку нажатием кнопки «С».
2. Если это происходи повторно, необходимо обратиться в специализированный ремонтный сервис.

Временная блокировка из-за плохого отвода отработанных газов

После двух минут такой работы возможно следующее:

1. Температура на датчике поднимется выше 8С. Соответственно насос отключится.

Неисправности и регулировки

Газовый котел Ariston Uno 24 работает в режиме отопления, теплыми становятся только те батареи, что находятся рядом с ним. При этом, как мне кажется, слишком тихо работает насос, и нарушена циркуляция в системе. Проверял фильтр возвратки, на предмет посторонних включений – их нет. Он 30 секунд работает, потом 2 минуты отдыхает. Раньше, как мне помнится, он работал как-то иначе (дольше грел). Если установить работу в максимальный режим, то тогда все радиаторы становятся горячие. А последнее время он еще и стал самостоятельно выключаться. В первый раз, я обратил внимание, что горели, не моргая, все индикаторы. Запустить помог сброс ошибки. Второй раз все наоборот. Все лампочки погашены, а работа
продолжается. Кнопка сброса проблему не решила, пришлось отключать от сети. В третий раз: моргала зеленая лампочка, и прибор отказывался работать. Причем уже ни кнопка сброса, ни обесточивание не помогли. И я вот теперь не понимаю, это одна поломка так странно себя показывает, или существует несколько проблем?

Котельная техника от итальянской компании «Ariston» является самым надежным, простым в роботе и долговечным оборудованием, которое популярно среди владельцев частных домов, коттеджей и квартир.

Несмотря на легкость эксплуатации, ремонт газовых котлов Аристон является сложной и многоэтапной задачей, к решению которой нужно привлекать профессионалов.

Компактные и эстетически привлекательные котлы – это автоматизированное оборудование, которое при возникновении неисправностей выдает ошибку и отказывается работать до устранения поломки/сбоя. Чаще всего техника отказывается работать нескольким причинам:

Несрабатывание автоматики из-за сильного/слабого давления воды в системе;

Повреждение платы после резких скачков электропитания;

Утечка газа из-за повреждения герметичности труб/соединений – при такой неисправности необходимо полностью исключить ремонт котла Аристон своими руками, чтобы предотвратить взрыв бытового газа;

Как определить поломку техники?

Котельное оборудование от итальянского концерна не имеет заводских браков, которые являются причинами поломок. Но интенсивная эксплуатация, несоблюдение рекомендаций производителя и воздействие внешних негативных факторов требуют вмешательства опытных мастеров.

При установке любой котельной техники – традиционные модели или самый популярный у многих пользователей Аристон Уно котел – ремонт может понадобиться при следующих явных неполадках/дефектах:

Не включается котел или выключается сразу после старта;

Возникают шумы во время нагрева;

Утечка газа или воды из труб оборудования;

Горелка загорается, но сразу гаснет;

Не греется вода для системы ГВС или греется, но поступает с минимальным напором;

Не работает кнопка пьезорозжига, поврежден кожух/корпус и др.

Это неисправности, которые может определить любой пользователь. А остальные поломки, сбои и выход из строя техники после комплексной диагностики могут определить мастера нашей компании, выполняющие аварийный или плановый ремонт котла Аристон 24 FF или иных линеек газового котельного оборудования.

Котлы от компании « Ariston » – это полностью или частично автоматизированные устройства, которые имеют сложную комплектацию. Поэтому при необходимости ремонта производитель рекомендует обращаться к опытным специалистам с допусками к обслуживанию газового оборудования.

Если у вас вышел из строя котел Ariston , ремонт вашей техники будет выполнен быстро, независимо от сложности поломки/неполадки. Мастера нашей компании осуществят:

Чистку/мойку теплообменника с помощью бустера и безопасной химии;

Очистку или замену форсунок или всей горелки;

Ремонт или замена насоса, фильтров, водяных или газовых клапанов;

Замену вышедшей из строя термопары;

Восстановление или полную замену датчиков, контролеров, манометров, термометров, термостатов;

Подбор и установку платы, блоков управления;

Настройку датчиков тяги, газового мультиблока и дросселя, угла оптимального раскрытия факела и правильного соотношения составляющих топливно-воздушной смеси и другие работы, которые входят в плановый ремонт газовых котлов Ariston ;

Проверку всех параметров и др.

На протяжении нескольких лет мы предлагаем услуги сервисного обслуживания, планового и аварийного ремонта котельного оборудования « Ariston ». Доверив нам ремонт своей техники, вы получаете:

Мгновенное реагирование на вашу заявку – мы уточним нюансы неисправности и согласуем время выполнения работ;

Профессиональный подход – все работы выполняют опытные специалисты, которые применяют точное диагностическое оборудование и оригинальные запчасти/детали;

Длительную гарантию на установленные запчасти и работы;

Универсальность – мастера выполняют ремонт котла Ariston Uno , а также иных моделей газового отопительного/комбинированного оборудования;

Разумные расценки на ремонт/обслуживание.

Вы цените свой комфорт и хотите наслаждаться теплом в своем доме? Оформите заявку на выполнение ремонта или обслуживания! Мастера нашей компании осуществят все работы в день оформления заказа или в то время, которое удобно вам.

Добрый день!
когда открываю горячую воду, то течет еле теплая, но если снизить давление воды прикрутив кран, то появляться горячая но не на долго.
Изучив информацию на форумах пришел к мнению, что проблема с трехвходовым клапаном, так как когда включаю горячую воду нагревается труба подачи в систему отопления, проблема началась очень давно, но специалисты не знают как решить, когда была плановая проверка котла развели руками, в принципы и до этого особо не блистали знаниями.
Не давно у нас появился сервисный центр по ремонту котлов, приезжали специалисты и сказали, что котел нужно снимать и везти к ним, и они все сделаю и сказали ценник всего этого.
1. смущает, что нужно снимать и везти
2. цена очень большая (в связи с тем, что есть маленький ребенок(8 месяцев) и лишних денег нет)

по поводу вторичного теплообменника, он чистился специалистом у меня в ванной (промывали) но еще советовали промыть его каким то химическим раствором (хотя я брал в руки он мне показался очень чистым) + посоветовали продуть его под давлением, что и сделали ситуация не изменилась

вопросы:
1. замена трехвходового клапана решит проблему?
2. сколько стоит трехвходовой клапан?
3. где его можно заказать?
4. какую роль выполняет вторичный теплообменник? (у него 4 отверстия когда заливаю воду в одно из отверстий вода появляется в 3 других так и должно быть?)
5. какие могут возникнуть проблемы при замене трехвходового клапана?
6. что именно менять в трехходовом клапане? (по частям или весь сразу)

SPAUM, а кому щас легко? – щас всем тяжело.

SPAUM,
Завтра буду проезжать через Херсон. Давай свой телефон мне в личку. Не уверен в неисправности трехвходового клапана и в неисправности сервопривода тоже, но на всякий случай возьму с собой и то и другое. Полагаю, что тебе крепко не повезло с сервисом. Не переживай. Хуже не сделаем.

I.Cherry,
Дядя Игорь, заврта еду в Саки на “смотрины”.

Готовимся к очередной встрече, однако. И тебя тоже ожидаем еще раз лицезреть в нашей компании. Пить и курить учить не будем – не жди и не надейся.

Саша, вряд ли я смогу попасть туда.. тем более планировать то что будет в сентябре – рановато.

Lavrishin
Не дождавшись, полез сам в котел.

Провел некоторые эксперименты
1. снял вторичный теплообменник, проверил его, прочистил водой в ванной, немного гамулы вылилось, а так, в общем, все отлично
2. снял я -Коммутационный клапан failure- и провел эксперимент, а именно взял отвертку и надавил на толкатель 3-входового клапана при этом было ощущение как будто за что то цепляется.
3. разобрал 3-входовой клапан. Вытащив все наружу не чего страшного не обнаружил, на мой взгляд (так как я это видел первый раз) все в норме.

посидев, подумал, решил экспериментировать

1. убрал из 3-входового клапана -пружина возвратная- и собрал 3-входовой клапан, отверткой придавил толкатель до упора и поставил -Коммутационный клапан failure-
запустил горячую воду
вода пошла горячая (не такой как бы хотелось, но горячее чем было) при этом вход на отопление был средней температуры (до этого он был просто очень горячий)

2. разобрал 3-входовой клапан и вставил назад пружину, собрал все назад но -Коммутационный клапан failure- не ставил
беру отвертку и придавливаю до упора толкатель, включаю воду
вода пошла горячая (не такой как бы хотелось, но горячее чем было) при этом вход на отопление был еле теплый

3. ставлю назад -Коммутационный клапан failure-
вода еле теплая при этом вход на отопление горячий

вывод: -Коммутационный клапан failure- либо не работает либо не дожимает до конца

как его можно проверить? (в домашних условиях)
или может сразу новый искать?

Получилось отремонтировать или и мне подключится?

я пока не трогал котел, Lavrishin обещал приехать и помочь, но пока молчит, может занят.

если можно, то подключись интересно какие еще мнения будут

SPAUM, Проверь байпасный клапан.И трубку байпаса в оплетке. Может быть забита.

Все намного проще. Уменя был похожий случай, были до меня “мастера” и в процесси ремонтных работ ошибочно поставили тарелочку в трех.входовом кл.наоборот, иточно такие были признаки неисправности. Так-что проверь как вариант. Удачи!

Думаю комутационным клапаном Ты называеш сервопривод ? Ета вещ проверяется просто-снимаеш его ,переворачиваеш,включаеш горячую водуи наблюдаеш как выдвигается шток.Выдвинувшись насколькото он должен остановится,не трещать!Советовали Тебе проверить байпас и его трубу.Байбасы редко выходят со строя но бывает.

В первом сообщении было написано про вторичный теплообменник. Так вот, когда наливаешь воду в одно отверстие она не должна появляться в трех других, а только еще в одном. Я думаю пробит вторичный телообменник. Поэтому греется отопление вместе с горячей водой. Ремонтировать бесполезно. Только замена.

meduza04, если бы вышел из строя вторичный теплообменник был бы рост давления в СО. А так об этом ни слова. и про понижения давления тоже!

AKVA-TERM Я не знаю про рост или падение давления, т. к. человек об этом ничего действительно не писал, но я знаю одно, когда наливаешь воду в одно отверстие вторичного теплообменника, она не должна появляться в трех других. см. первое объявление,пункт четвертый. Если не прав, извините.

meduza04, Топик стартер не полностью ответил на вопросы,или не корректно описал неисправность!

опять появились проблемы с горячей водой.

что именно проверить и как?

проверил все нормально с ней, не забита

трех.входовой клапан еще некто не ремонтировал

да именно он, я проверял, он работает нормально, просто я думал он не до конца выдвигается вследствие не полностью перекрывает контура, но все проверил немного другим методом, все работает

то я немного перепутал, проверил все еще раз все правильно входит и выходит с обменика

на данный момент ситуация такая, при включении горячей воды датчики показывают нагрев 70градусов при этом с крана бежит прохладная вода + очень сильно нагревается выход на отопление это при том что напор не большой, если включить сильнее то там вообще чуть ли не холодная бежит

кто может помочь в данном вопросе?

п.с. протестировал только что, включив на максимум напор воды получилось гдето 8 литров в минуту температура при этом была 25-27 градусов хотя при 10 лмин должно быть = 35 градусов (тех. характеристики котла)

разве в UNO байпас в виде трубки в оплетке? по учебнику медная трубка
потрогай байпас при работе на ГВС только осторожно без фанатизма можешь обжечься
если перегрет то сопротивление по вторичному теплообменнику большое и циркуляция идет по байпасу
мыть химией теплообменник
вода какая у вас в водопроводе? много накипи в чайнике?
может просто забиться грязью или ржавчиной из водопровода по стороне ГВС

Может быть такое, что вопрос уже решен в похожих топиках

Продолжаем залечивать детские болезни турбированного котла ariston uno 24.
В этот раз загорелся желтый индикатор дымоотвода. Поскольку поломка случилась ночью, то до утра в квартире стало прохладно.
Симптомы: котел включался, турбина дымоотвода выполняла попытку запустится, после повторяла попытку еще разок и котел переходил в режим ошибки.

Вскрытие показало, что “моргает” реле вентилятора. В нем есть специальное круглое отверстие залитое прозрачным полимером. При запуске вентилятора в этом окошке видно голубое свечение.

На второй фотографии стрелкой указал на каком реле было видно свечение.
Реле было выпаяно, поменяно местами с реле циркуляционного насоса (нижнее реле). И проверено, насос не работал, вентилятор включился.

В магазин бежать было лень, по этому вскрыл реле, зачистил и установил в место циркуляционного насоса (оно меньше всего переключается).

На изображении показано, где надо выполнить вскрытие реле, аккуратно канцелярским ножом вскрыть треть вершины корпуса (я аккуратно зажал в тиски реле), при этом аккуратно поддеть и отогнуть надрезаную часть.
Эта часть закрывает отсек с контактами (я по незнанию вскрыл весь вершок, во втором отсеке находится катушка и втягивающее).
Проанализировал состояние контактов, подчистил бумажкой и немного подогнул крайний подгоревший контакт, уменьшив зазор включения.
После чистки заклеил корпус прозрачным скотчем, но наверное лучше негорящей изолентой.

Позже пойду приобрету подходящее реле, а за этим погляжу на сколько его еще хватит.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Запчасти котлов Ariston | Запчасти газовых котлов Аристон

Запчасти для газовых котлов и колонок:

Купить запчасти для котлов. Кировоград или Кропивницкий по-новому – неоспоримый лидер в применении автономного отопления. Город полностью отапливает свои квартиры и дома автономками, в отличие от Киева, Харькова, Днепра или любого другого населённого пункта Украины. Иностранные котлы колонки идеальный способ сэкономить на отоплении и получить желаемый комфорт. Любое бытовое оборудование не может работать вечно без поломок, рано или поздно придётся ремонтировать и заменить газовые запасные части. Наши мастера получили неоценимый опыт по обслуживанию индивидуального отопления. Замена комплектующих своими руками на практике – лучший метод научиться ремонту.
Интернет-магазин “КОТЕЛ КР” представляет все возможные новые детали и узлы для ремонта котла:

– Теплообменники,
– Электронные платы,
– Вентиляторы котлов,
– Датчики,
– Расширительные баки,
– Циркуляционные насосы.

Доставка запчасти к газовым котлам колонкам по Украине на данный момент совершенно не составляет трудностей – любая курьерская служба привезёт Вам необходимую деталь практически на следующий день после отправки.
Оригинальная запасная часть по разумной цене – это наша цель. На складе всегда в наличии нужный Вам товар от ведущих производителей. Цена на сайте обновляется ежедневно и пополняется наличие. Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность и правильно выбрать запчасть для ремонта Вашего газового оборудования.
Наш магазин работает 24 часа в сутки с 2009 года и всегда на связи и готов помочь при установке нужной Вам комплектующей. Форма оплаты:

– Наложенный платеж курьерской службой (при получении)
– Оплата платежной картой Приватбанка (предоплата)

График работы:

Пн.-Пт: 9:00 – 18:00
Сб.: 9:00 – 14:00
Вс.: Выходной

Если Вас интересует более подробная информация, свяжитесь с нами, и мы ответим на все Ваши вопросы по телефонам:

(097) 222-43-20
(095) 370-62-02
(063) 503-14-15

Не работает кнопка сброса в котле, Аристон. Котел Аристон, коды ошибок с пояснениями и примерами ремонта

__________________________________________________________________________

Котлы Ariston – Вопросы экспертам

Вопрос: Котел ARISTON EGIS. Подскажите, пожалуйста, об этой проблеме? При нагревании в режиме отопления до 70 градусов и более котел начинает булькать как бы внутри. Почему? Что делать?

Ответ: Теплообменник в масштабе.Попробуйте промыть его кислотой.

Вопрос: Подскажите пожалуйста, если кто знает, какое реле на плате котла Ariston EGIS 24FF относится к вентилятору? Хочу поменять, а то вентилятор все время крутится и не дает работать пневмореле. И как в дальнейшем избежать таких повреждений? Кто-то советует стабилизатор (какой?), Кто-то сетевой фильтр (какой?), Кто-то бесперебойник (какой?). Теперь ничего не стоит.

Ответ: Ни сетевой фильтр, ни стабилизатор не помогают реле выйти из строя; все зависит от качества самого реле.Реле на плате RL01 (видно по дорожкам) – имя F3AA024E (одноконтактный, питание 24В).

Вопрос: На котле ARISTON EGIS 24FF не регулируется температура воды после ГВС (вода перегревается). Переключение котла на режим зима / лето, изменение расхода воды (больше / меньше) через ГВС не дает никаких результатов. В режиме отопления температура воды на выходе из котла регулируется нормально.

Ответ: Возможно не регулировать минимальное давление газа, вышел из строя датчик температуры NTC – ГВС, не работает регулятор заданного значения температуры и т. Д.

Вопрос: У котла ARISTON EGIS 24 проблема с крыльчаткой HVS. Чистили, постирали и все безрезультатно. Запускается только при высоком давлении воды и не всегда.

Ответ: Если крыльчатка не крутится от сильного запаха и результатов очистки нет, то ее необходимо заменить.

Вопрос: Подскажите, пожалуйста, в чем может быть дело? Котел двухконтурный Ariston Egis 24FF: открыл краны горячей и холодной воды, принял душ, через 10 минут перекрыл краны, а через 15 минут заметил, что вентилятор в бойлере все еще работает.Горит только зеленая лампочка, котел включен. Нажал клавишу биполярного переключателя, индикатор погас, но вентилятор продолжает работать и выключается только при отключении котла от сети.

Через минуту подключил котел к сети – сразу заработал вентилятор. Я нажал кнопку биполярного переключателя – загорелась зеленая лампочка. Повернул регулятор отопления – котел пищал (наверное, насос включили), но горелка не загорелась, а оранжевый индикатор неисправности дымохода начал мигать.Вентилятор все это время работает. Поставить регулятор отопления на ноль – перестал мигать оранжевый индикатор.

Открыл кран горячей воды – дважды мигнул индикатор 40 градусов (как всегда мигает при открытии горячей воды) и снова мигнул оранжевый индикатор дымоудаления. Газ ни разу не загорелся. Вентилятор все это время работает. Давление в системе отопления
нормальное – чуть меньше 1.

Ответ: Нужно проверить реле турбины.

Вопрос: Не работает горячая вода при выключенном отоплении.При включении отопления идет горячая вода, если выключить отопление, горячая вода пропадает. Что может быть?

Ответ: Не работает датчик протока ГВС – загрязнение турбины.

Вопрос: Котел ARISTON EGIS 24FF. Что-то щелкнуло в котле, и все светодиоды погасли. Заменил предохранитель. Котел ожил, но и в режиме отопления, и в режиме горячей воды горит красный индикатор «пропадание розжига горелки». После сброса то же самое. Горелка пытается – через несколько секунд слышны щелчки разрядов, затем щелкает реле и загорается светодиод «отказ зажигания горелки».Что может быть сделано?

Ответ: Проверить катушку газового клапана и напряжение, поступающее на нее при зажигании искры.

Сопротивление EV1 (между выводами 3 и 4) = 878 Ом

Сопротивление EV2 (между выводами 1 и 3) = 6860 Ом

Вопрос: Из вентиляционного отверстия начала активно капать вода и давление в системе начало падать . Что бы это могло быть?

Ответ: Нужно поменять воздухоотводчик, и давление перестанет падать. В качестве временной меры можно закрыть вентиляционное отверстие.

Вопрос: Пароварка Ariston 24 – нормально отопление и свет включаются, но если включить горячую воду, то конфорка гаснет. Если выключить отопление и включить горячую воду – горелка не загорается. Что может быть сделано?

Ответ: Проверьте датчик NTC, который находится на ГВС.

Вопрос: Проблема такая: сегодня хотел включить обогрев, контур замкнулся, закипел, резко поднялось давление и он выключился. Такое предположение, что не запустился циркуляционный насос.Что может быть сделано? Как проверить?

Ответ: Выкрутите пробку насоса и с помощью тонкой отвертки проверните вал насоса. Если он легко вращается, но не запускается, проверьте конденсатор насоса.

Вопрос: Подскажите пожалуйста, у меня есть ariston egis 24, отопление работает, а горячей воды нет. Как настроить?

Ответ: проверьте крыльчатку датчика расхода крыльчатки.

Вопрос: Сегодня загорелся Красный Сид. При нажатии на Reset красный светодиод гаснет, котел запускается, горелка загорается, искра продолжает слабо щелкать, как будто в пол и котел заблокирован.Что могло быть? Котел дымоходный.

Ответ: Котел не видит пламени – проверьте электрод.

Вопрос: Котел ARISTON UNO. Помогите разобраться в своей вине. Когда котел работает в режиме ГВС, теплоноситель одновременно циркулирует по отопительному контуру (через батареи). Как я понял из инструкции – это ненормально. Для зимнего периода не критично, а для лета. Может хватит закрыть вентиль на подаче теплоносителя от котла в систему отопления, не приведет ли это к еще худшим последствиям?

Ответ: Вы можете разобрать 3-ходовой клапан и очистить его, проверить сервопривод – нормально ли он переключается – если что, замените привод и внутреннюю часть 3-ходового клапана.Но также можно закрыть кран отопления на лето – никаких последствий быть не должно.

Вопрос: Котел Аристон Уно турбо. Привод трехходового клапана находится в режиме ГВС; не переключается отопление; Пытался установить еще один, проверил датчик протока ГВС. Результат 0. Подскажите, а что еще могло быть?

Ответ: Если котел переведен в летний режим, но ГВС не включается, то привод будет в режиме ГВС, но газ не загорится.Если в зимнем режиме выставить температуру повыше, то должен переключиться привод и загорится газ.

Необходимо снять привод – проверить выключатель (нажать спичкой – проверить движение штока) при включении – отключение горячего водоснабжения в зимнем режиме, если не двигается, но горит газ , проверьте, поступает ли напряжение на привод от реле. Проверьте шток самого 3-ходового клапана, не перемещается ли он на 1 см глубиной.

Вопрос: При работе котла Аристон Уно в режиме отопления в квартире нагревается только одна батарея, котел перегнал максимальную температуру и циклически включается и выключается.В системе нет воздуха. Что делать?

Ответ: Проверьте фильтр на обратном трубопроводе отопления, проверьте клапаны, которые отсекают систему от котла, проверьте прокладки на накидных гайках, если есть, проверьте трубы – особенно подающую – на наличие воздуховода. Проверить работу 3-ходового клапана – греет ли он в режиме отопления – теплообменник ГВС.

Вопрос: Проблема с котлом Аристон Уно; в режиме отопления нагреваются только батареи возле котла. Ощущение слабого кровообращения, раньше звук помпы был громче.Воздуха нет, возвратный фильтр чистый. Рабочий режим: горелка 30c, ожидание 2 мин.

Раньше режим работы казался другим, горелка дольше горела и режим ожидания был дольше. Ставишь на максимум прогреваешь все батарейки. Последние дни выключается 1 раз так: все индикаторы горят и не мигают, сделал сброс – запустилось. 2 раза: ничего не горит, котел горит, на сброс не реагирует.

Отключил питание на несколько минут – запустилось.3 раза: мигает зеленый индикатор и все, котел просто не запускается, не реагирует на сброс, также отключил питание. Может это совпадение, поломки разные. Что может быть сделано?

Ответ: Неудачи кажутся разными. Как работает горячая вода? Отлично? 1 и 2 раза – выход из строя платы. 3 раза – не работают датчики NTC. Когда прогреваются только возле радиаторов – нужно проверить температуру обратной и подающей на котле, а также температуру, которая выставляется.

Возможно минимальное пламя на котле не выставлено, возможно датчики, а может накипь в теплообменнике, а может 3-х ходовой клапан не закрыт, а в подающей трубе мусор.

Вопрос: Подскажите пожалуйста котел ariston uno, давление с турбонаддувом постоянно повышается за 8 часов до 4 и если не сбросить, происходит аварийный слив и вливаются 2 ведра воды. Давление в расширительном баке проверено было 0,5 накачано до 1.5 опустили воздух из системы, поменяли заглушку на бачке на более надежную.

Ответ: Проблема вся пропорциональна количеству воды в системе отопления / объему расширительного бака. Давление в баке проверяется при отсутствии воды в бойлере и на манометре = 0 бар.

Давление азота или воздуха в баллоне должно быть в пределах 0,8 бар. Если ваша система отопления содержит большое количество воды – более 100 литров – вам понадобится дополнительный расширительный бак.

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

В случае неисправности газового котла Индикатор выдает сообщение об ошибке.Зная значение отображаемого кода ошибки, специалист определяет, в каком направлении искать неисправность.

Доброго времени суток, уважаемые читатели. Уверен, что если ваш газовый котел «приболел», то на ночь вы не оставите его в покое. Поплыла … знай! Итак, в помощь вам градусник, по показаниям которого можно определить «где болит»

Этот термометр является индикатором на панели управления котла, и если вы знаете значение кода ошибки, который выдает вам электроника котла, это может значительно облегчить задачу по устранению неисправностей.

Также не лишним будет узнать, где и какой датчик находится.

Потому что, прежде чем начинать с кодами ошибок, следует знать, что «Мозги котла» ориентируются на показания различных датчиков и иногда неисправность не самого котла, а самого датчика может привести к ошибке.

Назначение датчиков и где они находятся

Смотрим картинки, читаем надписи – здесь я собрал все датчики, которые используются в котле и сообщает об ошибках.Кроме датчика давления с манометром, ну думаю все понятно. Кстати, в некоторых модификациях котлов может не стоять погружной датчик температуры в контуре ГВС – NTC.

Значение кодов ошибок котла Аристон с пояснениями

В этом разделе я постараюсь не только озвучить весь список, но и предоставить дополнительную информацию по некоторым известным мне позициям, со ссылками на статьи по ремонту котлов Ariston Clas.

В случае, если что-то в работе котла сломалось: Тогда либо вы можете сбросить ошибку с помощью кнопки Reset и произвести перезапуск, либо вы не сможете это сделать, пока неисправность не будет устранена.

Коды ошибок разделены на шесть групп функциональных блоков аппарата. Первая цифра кода сообщает, к какой группе относится соответствующее нарушение работы:

1. Первичный контур;
2. Контур ГВС;
3.ЭБУ – (электронный блок управления)
4. Обмен данными с периферийными устройствами; (внешние датчики, термостаты и т. д.)
5. Розжиг и обнаружение пламени.
6. Подача воздуха и отвод продуктов сгорания.
Первичный контур

1 01 – Перегрев (срабатывание датчика перегрева 102 ± 4 ° С.) После остывания ошибка сбрасывается.

Из-за накипи в первичном теплообменнике недостаточный поток охлаждающей жидкости, может быть заблокирован фильтр контура отопления или проблемы с циркуляционным насосом.

Также на горелке очень большое пламя, требуется регулировка газового клапана (выполняется специалистом). Можно закрыть газовый кран, иногда это помогает.

1 02 – Датчик давления в контуре центрального отопления – Неисправность датчика или недостаточное давление в контуре. Сбросить нельзя, причины устраните.

1 03 – 104–105–106–107 – Недостаточная циркуляция или недостаточное количество охлаждающей жидкости.

Возможные причины, по которым это можно сделать.

Проветривая систему, необходимо удалить воздух, для этого нажмите кнопку ESC более 5 секунд. Котел на 6 минут приведет в движение насос, не зажигая пламя для удаления воздуха. Проверить давление, минимум 1 – 1,2 бар, при необходимости долить.
Проблемы с циркуляционным насосом, часто причина этого в реле управления насосом
И, конечно же, зашлаковывание теплообменника или фильтра системы отопления, стоящего в контуре, также может сильно препятствовать хорошей циркуляции.

1 08 – В первичном контуре нет воды.

Возможные причины, по которым это можно сделать. Убедиться в наличии воды, – проверить давление, при необходимости долить. Обратите внимание: если давление падает на время (несколько дней или неделю), выясните причину утечки. Помним о возможной неисправности самих датчиков. И прочтите

Следующих кодов ошибок я не встречал, но в умной книжке для военнослужащих они описаны так:
1 09 – Избыточное давление в первичном контуре (P> 3 бар)
1 10 – Датчик температуры на подаче в контуре CO (NTC1) – без контакта
1 11 – Датчик температуры на подаче в контуре (NTC1) – короткое замыкание
1 12 – Датчик температуры CO на входе (NTC2) – без контакта
1 13 – Датчик температуры CO на входе (NTC2) – короткое замыкание
1 14 – Датчик температуры наружного воздуха – без контакта
1 15 – Датчик температуры наружного воздуха – короткое замыкание

Контур ГВС Эти коды также не встречались, тем более что вам не нужно было видеть котел, работающий в паре с солнечной электростанцией (солнечный коллектор) и котлом.Итак, наиболее вероятны ошибки, связанные с неисправностью датчиков в контурах ГВС или СО.
2 01 – Датчик протока в контуре ГВС (NTCs) – нет контакта
2 02 – Датчик протока в контуре ГВС (NTCs) – короткое замыкание
2 03- Датчик температуры бака – бесконтактный
2 04 – Датчик температуры бака – короткое замыкание
2 05 – Датчик на входе в контур ГВС (от гелиосистемы) – без контакта
2 06 – Датчик на входе в контур ГВС (от гелиосистемы) – короткое замыкание
2 07 – Перегрев трубопровода солнечного коллектора
2 08 – Низкая температура в трубопроводе солнечного коллектора
2 09 – Перегрев в баке (котле) Оповещение

ECU – Электронный блок управления – Без необходимых знаний сюда лучше не ходить.Максимум, что можно сделать с обывателем – это сброс кнопкой RESET. Проверить надежность контактов подключаемых кабелей и проводов. А еще такой простой способ, как отключить котел от сети и включить за несколько минут. Иногда это может помочь. (См. Ошибку 304) В противном случае доверьте это специалистам. Ведь у вас не будет перепрошиваться EEPROM (микросхема памяти, на случай, если она слетит)

Однако есть и другой вариант, вручную установить необходимые параметры через меню, если произошел сбой.Сделал один раз, после того, как хозяин котла залил плату управления водой, прошивка слетела, котел не управлялся и вел себя непонятно, так как например при повороте ручек настройки температуры на дисплее показывала всякая ерунда. Единственное, что вам нужно сделать, это знать, как войти в сервисное меню и какие параметры нужно установить. Я скопировал нужные параметры из своего, такого же рабочего котла, тоже зайдя в сервисное меню и переписав все параметры на бумажке.Который потом и положил в пораженный горшок. Но это тема другой статьи – может быть, когда-нибудь.

А пока только коды ошибок ЭБУ.

3 01 Ошибка дисплея, проблемы с ПЗУ
3 02 Ошибка обмена GP – GIU
3 03 Внутренняя ошибка компьютера
3 04 Более пяти неисправностей в течение 15 минут – здесь имеется в виду более 5 нажатий кнопки СБРОС, для сброса ошибки 304 просто отключите котел от сети и включите его снова.
3 05 Внутренняя ошибка компьютера
3 06 Внутренняя ошибка компьютера
3 07 Внутренняя ошибка компьютера

Обмен данными с внешними устройствами Ну это на тот случай, если ваш котел подключен к GSM или интернету. (обычно можно пропустить мимо)
4 01 Ошибка обмена между модемом и шиной
4 02 Ошибка модема GPRS / GSM
4 03 Ошибка сим-карты модема
4 04 Ошибка обмена между модемом и ЭБУ
4 05 Ошибка модема
4 06 Ошибка модема
4 07 Датчик температуры в помещении – бесконтактный
4 08 Датчик температуры в помещении – короткое замыкание

Зажигание и обнаружение (И это то, с чем вы действительно можете столкнуться) Кстати, некоторые из этих и других ошибок могут возникать при низком сетевом напряжении или плохом заземлении.Используйте стабилизатор. Иногда на работу котла влияет «полярность» в розетке, попробуйте повернуть вилку шнура питания, чтобы поменять фазу и ноль на проводе.
5 01 – Отсутствие пламени при розжиге.

Кончился газ, на этот раз 🙂 (кран забыли открыть после долгого вылета) Если еще есть газ, и котел загорелся, а потом гаснет с ошибкой 501, то проверьте ионизационный электрод (Датчик пламени ) В начале поста) провод от него не прерывается и доходит до платы с которой успешно соединен.

5 02 – Пламя обнаружено при закрытом газовом клапане

Возможные причины этого.

Если на самом деле пламени нет, но котел выдает эту ошибку, говоря «Я еще не открывал газ, но там все уже горит», то причина в ионизационном электроде, возможно, влажный и видит, что нет. Во-вторых, может быть неисправность газового клапана. Работаем для профессионалов.

Следующие четыре ошибки имеют общее описание: Возможная проблема в ионизационном электроде, давлении газа или потоке воздуха, выходе продуктов сгорания.Бывает, что в холодную погоду конденсат на дымоходе замерзает и препятствует попаданию воздуха в котел и из него. Поэтому правильная установка дымохода с небольшим уклоном вниз для отвода конденсата.

5 P1 Первая попытка розжига неудачна.
5 P2 Вторая неудачная попытка розжига
5 P3 Разделение пламени во время работы
5 p4 Три пламени за один цикл

6 01 Сработал датчик перегрева дымохода (только в аппаратах с открытой камерой сгорания он находится в зоне дымохода)
6 04 Слишком низкая скорость вентилятора или неисправность датчика Холла.

6 08 – Реле давления не сработало, но вентилятор включился (проверьте реле давления и все его соединения)

6 P1 или 6P2 – Задержка замыкания контактов реле давления воздуха.

Так же можно встретить такие проблемы с горячим водоснабжением из-за датчиков.

Ошибка х55 – И значение 45 может отличаться в зависимости от температуры воды. – причина, датчик NTSc.

Нестабильная работа горячего водоснабжения, потом зажигается бойлер, нет, на отопление все в норме.- вызвать расходомер (датчик расхода воды) Подробности обо всем этом, а также неисправность клапана сброса

Ну пожалуй и все, остаётся только дать ссылку на статью, где описана причина А вдруг пригодится!

__________________________________________________________________________

Устранение неисправностей котлов Ariston моделей Egis и BS

Вопрос: Установлен газовый настенный котел Ariston egis 24 FF двухконтурный. Есть две проблемы: В режиме «Зима» при установке регулятора на 60 градусов и при нагреве до 60 градусов газовый клапан закрывается и вентилятор работает все время до следующего открытия клапана, то есть работает почти все время.Да и сам котел очень гудит, а вот вибрации нет. Подскажите, пожалуйста, в чем причина?

Ответ: время поствентиляции можно изменить, может много, обычно это 2 минуты (заводские настройки).

Вопрос: Установили газовый котел Ariston Egis plus 24 ff (turbo), который на вторые сутки перестал работать, турбина не работает. На панели мигает желтый светодиод (тяги нет), насос работает. При включении насос начинает работать, а затем начинает мигать желтый светодиод – вентилятор не включается, зажигания нет.Что может быть не так?

Ответ: Вначале нужно посмотреть, правильно ли установлена дымоходная система (см. Инструкцию по установке и установке) и не упало ли что-нибудь в дымоход. Необходимо снять эмалированную переднюю крышку котла, оцинкованную крышку и включить котел. Если вентилятор не запускается после включения циркуляционного насоса, желательно вызвать мастера из сервисного центра.

Если вентилятор запустился, но возникла «ошибка дымохода», выключите котел и проверьте герметичность силиконовой трубки от вентилятора до реле давления.Если вентилятор вращается, то ошибка дымохода обычно возникает из-за термического повреждения силиконовой трубки или трубки Вентури на корпусе вентилятора. Иногда – низковольтные эл.сети. В любом случае необходимо обязательно проверить установку дымоходной системы.

Вопрос: После простоя горелка перестала зажигаться: турбина запускается и через некоторое время горит желтый диод (ошибка дымоудаления), звука искры нет. Турбина не останавливается, расходуется ли газ – не знаю. Котлу полтора года.Подскажите, как поставить диагноз, к чему подготовить?

Ответ: Снимите переднюю крышку котла Ariston bs II 24 ff. Смотрим на верхнюю часть котла, где установлен мотор вентилятора дымоудаления. Слева от него находится реле давления, к нему подходят две силиконовые трубки. Проблема скорее всего в нем (точнее по его команде начинает зажигаться плата управления, открывается газовая арматура). Реле давления работает как обычное реле.

Возможные причины:

Лепестки реле застряли в самом реле давления или нет контакта из-за оксида на лепестках.
– окислились электрические разъемы на корпусе прессостата.
– лопасти вентилятора забиты пылью, не хватает вакуума / давления.
– силиконовые трубки от реле давления подключаются к так называемой трубке Вентури (она могла снова забиться пылью, либо была повреждена, оплавлена и т. Д.)

Вопрос: Подключен настенный газовый котел Ariston BS 24 FF (или CF, я не понял, в чем разница, или уже забыл). Купил указанный Аристон в прошлом году, в основном потому, что в доме уже есть что-то от этой компании, да еще на слух (результаты ненавязчивой рекламы).

Прошлой зимой котел работал без нареканий. Летом наливал воду из системы отопления, потому что за отопительный сезон в ней образовался сероводород из-за реакции воды с алюминиевым сплавом в радиаторах, а на лето радиаторы нужно было оставить пустыми, чтобы их внутренняя поверхность окислилась. Итак, сегодня утром как-то прохладно, дела идут к осени, залил систему водой до нормального давления около 1.5 бар, включил котел.

Обнаружил, что котел не работает так, как работал в апреле-мае. Поставил температуру нагрева примерно на 50 градусов, и он минуту поработал и выключил. Воздух удаляется отовсюду, в том числе и из циркуляционного насоса тела. Что примечательно, помпа вроде работает, но при открытии центральной пробки вода еле течет, и не разбрызгивается во все стороны, как было раньше.

Вода, подаваемая к насосу и на выходе, слегка теплая, а корпус насоса если и не горячий, то очень теплый.По-прежнему. Во время многочисленных попыток заставить котел заработать, произошла завалка из-за недостаточного давления воды. При том, что давление было выше 1,5 бар. Примените сброс, как рекомендовано в руководстве. Не помогло. Подскажите как исправить?

Ответ: Отвинтите заглушку на насосе под валом на конце паза. Попробуйте повернуть вал насоса отверткой.

Вопрос: Котел Ariston BS 15 устанавливается в квартире с индивидуальным отоплением. Последние несколько дней во время работы он стал работать значительно громче.Ошибок нет. В чем может быть проблема?

Ответ: Проверьте фильтр в системе отопления.

Вопрос: Установлен и подключен котел Ariston BS II 15. Авария – Нет ГВС.

1. Промыть теплообменник.

2. Геркон вроде работает, проверяю – включаю забор горячей воды (котел в летнем режиме), мигает светодиод “40”, т.е. есть сигнал приема ГВС.

3. Картридж трехходового клапана вытащен, промыт, прочищен.

4.Демонтировал мотор / сервопривод трехходового клапана, были капли воды, грязь, все почистил, проверил прямо от 220 вольт, оба положения работают, то есть мотор гудит, шток уходит внутрь.

Установил все обратно, включил котел, включил забор ГВС, держал руку на маленьком двигателе. Первое время мотор работал, чувствовались щелчки механизма и работа мотора. Второй раз уже нет. Снял моторчик, сверху патрон трехходовой водяной, но внутрь мотора не попал, разобрал, посмотрел.Помогите разобраться в причине, что поменять?

Ответ: Этот котел не повреждает электрическую часть серводвигателя, так как стоит вертикально. Тормозит механик спереди. Снимаем с картриджа и гоняем туда-сюда, в том числе отключая горячую воду. Обратите внимание на толкатель штока.

Вопрос: Котел Ariston bs II 24 ff при первом включении запускается нормально на 30-40 секунд, затем начинают мигать сиденья 40.50 и пламени нет. Последующие перезапуски результатов не дают.Ставить плату от исправного котла – такая же ситуация. Поменял датчики ntc – такая же ситуация.

Ответ: У нас эта ошибка каждый день на этих котлах. перекачивает слабую воду в плохую. Слейте воду из котла и проверьте крыльчатку вручную.

Вопрос: 4 год котла. Отопление работает отлично. На подаче горячей воды он включается, нагревается около минуты и выключает пламя, горит зеленым 40-80, затем мигает зеленым ошибка 40-50 и желтый дымоход «Предупреждение о недостаточном количестве воды под давлением».После этого появляется пламя и греется дальше, затем снова гаснет.

Ответ: Похоже, вторичный теплообменник накалился, перегревается и отключается. Необходимо смыть.

Вопрос: Котел Ariston Egis plus 24 CF (дымоход) не работает на горячее водоснабжение. Отопление работает нормально, но ГВС не хочет. Перебрал котел, прочистил, открытых дефектов не обнаружил. Котел вообще не реагирует на открытие крана горячей воды. Я поигрался с датчиком воздуховода (геркон), если честно, не понял, как он должен работать, я понимаю, что должен быть магнит для геркона, который его включает, но я его не нашел .

Пытался перемыть клеммы датчика ГВС на входе в плату – котел не дал никакой реакции. Подозреваю, что глючит электронная плата. А вот с обратной стороны замерил сигнал на закрытие датчика протока при открытом кране ГВС (подача воды отличная) – сигнала не обнаружено. Как точно определить. в чем беда а если в электронике. Можно ли это исправить?

Ответ: не вращается крыльчатка датчика протока – попала грязь или при первичном пуске перепутала поток холодной воды с выходом горячего водоснабжения.Скорее всего, либо давление меньше 0,25 Бар, либо расход меньше 2,5 л / мин, конечно, в контуре ГВС. Хотя очень странно, почему не заработало при замкнутых контактах – должно работать как раз для режима ГВС. скорее, мы должны искать причину в доске.

И, конечно же, в первую очередь звонит сам геркон, хоть тебе и «не хватает», значит все равно в плате. В язычковом датчике потока нет «движущихся» частей. Есть мембрана, в которой закреплен магнит, при появлении давления мембрана изогнута, и магнит приближается к геркону – замыкая контакты.

Вопрос: Проблема началась с момента установки котла, крыльчатка постоянно останавливается. Выну, постираю, подействует, может неделя работы может полдня. Уже поставили фильтр перед котлом. может есть какая-то смазка для нее или еще что, все соседи вообще китайцы и проблем нет, и я решил, что будет лучше, купил аристон и не доволен. может какая переделка есть?

Ответ: Первые модели этих котлов – это болезнь.Решается только заменой крыльчатки. Вроде увеличили зазоры (между подвижной и неподвижной частью) и проблема решилась. Вырежьте перегородки между магнитами и все заработает.

Вопрос: Подключен настенный котел Ariston Aegis Plus. Перечитал сервис – по мануалу снял переднюю стенку, крышку и понял, что на турбину нет напряжения. В принципе, понятно, что не понятно, то ли реле, то ли микровыключатель, которым оно управляет.Следы пайки именно там, где я думал. Вопрос в том, почему? (Стабилизатор стоит APC 1200, это мощный стабилизатор, а не ИБП).

Ответ: Проверить всю цепочку:

1. Выхлопная труба (наличие грязи и посторонних предметов), особенно всасывающая часть;
2. Вентилятор (турбина) – наличие грязи на лопастях, свободное вращение.
3. Срабатывание реле давления, конечно же после пуска турбины.
4. Реле вентилятора – на плате – оно подключено к катушке 24 В постоянного тока, и работает ли контакт при 220 В.

Вопрос: У меня газовый котел Ariston egis plus 24 FF. Я работал нормально 2 года, и вот столкнулся с такой проблемой. При использовании душа давление падает до 0 и бойлер блокируется. Включаю воду и довожу до 1. Котел включается, но при нагревании давление начинает стремительно расти и достигает 3.

Необходимо выключить нагрев и спустить воду из АКБ, чтобы снизить давление. Если не использовать горячую воду, то при нагреве давление достигает 1.5-2 в зависимости от температуры, а при перерывах в нагреве она падает до 1-1,5. При включении горячей воды давление начинает падать. Если кто сталкивался с такой проблемой, то помогите (нет утечки внешней воды).

Ответ: Не работает мембрана, проверьте давление в мембранном баке. Если при нажатии на ниппель нажимается вода, необходимо будет заменить бачок. Или установка дополнительного (нового) бака в обратку, намного дешевле Аристоновского.

Вопрос: У меня проблема с этим типом котла. Аппарат не включается на отопление, а при включении ГВС моргает 40, в паспортах такой ошибки нет.

Ответ: Что-то мне подсказывает, что это не ошибка, а показатель расхода бытовой воды заданной температуры. Я бы заменил датчик NTC на ГВС. Датчик расхода стандартный (8 импульсов на 1 литр в минуту). Индикатор мигает 40 С. Это означает, что воздуховод определен. И горелка молчит.Считаю, что датчик NTC отвечает за ГВС.

Вопрос: У меня настенный котел Ariston Egis Plus 24 FF два года эксплуатации. Все лето котел не использовался, а осенью изначально включился нормально (режим отопления), отработал заданную температуру, отключил и все. когда я попытался его снова включить, желтый светодиод начал мигать и котел не загорался.

При этом вентилятор постоянно работает. При нажатии на кнопку сброса и при попытке перезапуска в ручном режиме котел не загорается.При этом вентилятор работает постоянно. После отключения питания от котла и повторного включения, вентилятор сразу же начинает работать, и когда я пытаюсь зажечь, желтый светодиод снова мигает, и котел не работает.

Если при этом в верхней части котла снять пластиковую крышку (я так понимаю, это точка отвода подаваемого воздуха), то внутри котла что-то щелкает (наверное, пневморель). Потом, если эту пипетку поставить обратно, то в бойлере снова что-то щелкает, светодиод гаснет и загорается горелка.Котел достигает заданной температуры, горелка гаснет, и при попытке ее автоматического перезапуска желтый индикатор снова начинает мигать, а котел не загорается. Что делать? Помощь. Что за неисправность?

Ответ: Поменяйте реле турбины – все встанет на свои места. Реле на плате – у него «залип» контакт, значит вентилятор (турбина) работает постоянно, до того, как вытащить вилку питания. Если вилка вставлена в розетку, то в любом режиме вентилятор включится и будет работать бесконечно.Реле должно включиться по команде (с процессора поступает 24В), напряжения нет – реле выключено.

__________________________________________________________________________

_______________________________________________________________________________

Уважаемые посетители !!! Если вдруг вы решили отремонтировать газовый котел своими руками, не имея должной квалификации, то вы должны понимать, что собираетесь помешать проектированию газового оборудования.Информация в этом блоге дана только в качестве вводной, например, с чем я столкнулся и как я устранил это в моем случае.

Вы должны понимать, что всю работу выполняете на свой страх и риск, а потому, прежде чем браться за нее, подумайте, не лучше ли обратиться к специалистам.

Первая неисправность, которая произошла с моим котлом и положила начало изучению этого агрегата, заключалась в следующем: котел не загорается на дисплее – ошибка 607. А на улице зима, брррр холодно.Напомню, что речь идет о котле «Аристон» Clas 24 FF.

Итак, имея специальность радиотехника и немного времени на то, что бы не замерзло, я производю вскрытие, я начинаю искать. Что мне удалось выяснить и как решить эту проблему, как оказалось, это типичная проблема.

Котел не загорается на дисплее ошибка – 607

Если котел так себя ведет, обращаем внимание на какую деталь, в котле постоянно работает вытяжной вентилятор продуктов сгорания.Даже если выключить котел кнопкой на панели управления, он все равно будет крутиться.

Остановится только при полном обесточивании котла выдергиванием из розетки. И нужно снова подключиться к сети, вентилятор сразу начинает крутиться. Этот симптом является стопроцентной гарантией неисправности, описанной ниже.

Причина заклинило реле управления вентилятором – лечение, замена реле. Вообще, многие неисправности котла связаны с реле, и поскольку все это связано с неисправностями в электронном блоке управления ЭБУ, сервисные техники иногда рекомендуют заменить весь ЭБУ, а это очень хорошие деньги.

Ремонт электронного блока управления – своими руками

В этой теме я не просто хочу указать причину – мол реле заело – в этой теме вы узнаете, почему котел так реагирует на выход реле из строя, какое реле на плате отвечает за вентилятор, чем заменить и где взять.

Что ж, в следующих заметках я расскажу о других проблемах, связанных с компьютером, и не только. Для начала посмотрите на плату блока и расположение реле.

RL01 – Реле управления вентилятором. RL02 – Управление трехходовым клапаном. RL03- Контроль скорости насоса. RL04 – Управление насосом. RL05 \ RL06 – Питание подается на блок розжига и газовый клапан.

Порядковые номера реле указаны, как указано на плате. Неисправность, о которой идет речь, вызвана выходом из строя реле типа Rl 01 реле JZC-43F (3A 30VDC)

Это реле, отвечающее за управление вентилятором.

Проблема в том, что на тот момент не было возможности получить такие реле, а как я уже говорил, была зима, на ремонт времени не было.Поэтому для критиков этого метода сразу скажу, что я сделал то, что было возможно в тех обстоятельствах. Я установил реле большего размера с питанием катушки 24 В.

Как вы уже заметили, родные реле питаются от 30 вольт. Поэтому, чтобы облегчить жизнь реле на 24 вольта, я применил стабилизатор L7824CV. Это простой стабилизатор с входным напряжением до 35 вольт, выходным – 24 вольта. Вывод 1- Это вход, 2- Это общий отрицательный провод, 3- Выход напряжения 24 В.

1 и 2 провода стабилизатора, соблюдая полярность, припаяны к плате, именно там, где должны быть припаяны выводы катушки реле, а контакты катушки нового реле, аккуратно подключены, припаяны к стабилизатору, контакт 2 (можно идем прямо к радиатору где отверстие под болт тоже масса) и 3. Так было подано питание на катушку реле на 24 вольта. Так же аккуратно проводами соединяем с платой группу контактов на реле (нам нужно разомкнутое), те две точки, которые придется замкнуть контактами нового реле.

Все сделано аккуратно, с последующей изоляцией стыков термоусадочной трубкой. Но как показал последующий опыт, все эти заморочки с дополнительным стабилизатором оказались лишними.

Потом, когда вышло из строя другое реле, я установил реле на 24 вольта и со стабилизатором больше не возился, тоже работает, долго, но правда намного сильнее первого варианта.

Реле котла Ariston

Потом, намного позже, на AliExpress нашли аналоги нужных реле.Это реле фирмы “OMRON” G5NB-1A-E, или Panasonic ALD124 на 24 В. Они тоже на 24 Вольта, но как оказалось, это не проблема. Реле сделаны и отлично смотрятся, наверное, оригинал. Так что теперь у меня есть запас.

Дополнение: Если заказываете эти реле на Алиэкспресс, то обратите внимание на то, что есть точно такие же реле с питанием обмотки на напряжение 5 и 12 вольт. Нам нужно найти те, что на 24 вольта.

Уже пришлось с друзьями ремонтировать котел и использовать одно из полученных мною реле Omron: встало как родное, работает нормально.Кстати, продавцы чаще всего предлагают эти реле партиями по 10 или 50 штук. Заказал много. Позже нашел продавца, у которого можно заказать их индивидуально по хорошей цене, отзывы хорошие. Ссылка на этого продавца кстати есть возможность использовать кэшбэк.

P.S Хочу добавить про кэшбэк, за несколько мелких покупок я получил 2,32 доллара. Так что это действительно работает. Зарегистрируйтесь и получите возврат с каждой покупки. Около

Для тех, кому интересно, почему газовый котел не зажигается при работающем вентиляторе, читайте дальше.

Почему тухнет газовый котел, а точнее котел не зажигается

Газовый настенный котел имеет несколько степеней защиты, как для вашей безопасности, так и для защиты котла от более серьезных повреждений. Одним из элементов группы безопасности является реле давления или, как его называют в инструкции к котлу, «реле давления воздуха» (Инструкция по эксплуатации и обслуживанию котла)

На приведенном выше рисунке реле давления воздуха (Pressostat) – No.2,

№14 Электродвигатель вентилятора выхлопных газов (продуктов сгорания)

№ 3 Воздухозаборник с ловушкой.

Кстати, в моем котле этот узел №3 был сделан иначе. У меня была так называемая трубка Вентури, которая тоже имеет определенную защитную функцию, но об этом в следующем посте.

Вернемся к нашей неисправности: Итак, в порядке. Короче говоря, после получения команды пуска от блока управления срабатывает реле управления вентилятором.

В камере с турбиной (улиткой) создается тяга, которая через трубку Вентури передает вакуум на реле давления, в котором диафрагма втягивается, а контакты замыкаются, что, в свою очередь, сообщает блоку управления, что все в порядке – тяга есть, работать можно, зажигаем!

Таким образом в исправном котле порядок следующий:

НАЧАЛО КОМАНДЫ -> FAN -> PRESSO STAT – – ГАЗОВЫЙ КЛАПАН и ИСКРА.

Но что происходит, когда реле управления вентилятором заедает? Вентилятор получает питание сразу после включения котла. Он начинает вращаться, создает разрежение, и контакты реле давления замыкаются до получения команды запуска. Блок управления не оставляет это незамеченным и отменяет команду зажигания, отображает на дисплее ошибку 607 – что означает: Реле давления воздуха сработало до начала зажигания.

Так при залипании реле получается следующее:

ВЕНТИЛЯТОР -> ПРЕСССТАТ -> КОМАНДА ЗАПУСКА -> ОШИБКА 607

Вот и пироги! Это все.

Небольшие котлы для отопления с использованием газа сейчас часто используются в домах и квартирах, и многие из лучших таких устройств выпускаются под итальянским брендом Ariston. Мы рассмотрим некоторые модели этой марки и относительно этих моделей сошлемся в инструкции на газовый котел Аристон.

Этот бренд известен во всем мире. Его корни, как и многие другие крупные бренды, уходят корнями в начало 20 века, когда предприимчивые итальянцы организовали семейный бизнес.Теперь бытовая техника Ariston в каких-либо рекомендациях не нуждается.
Газовые котлы
Ariston, если сделать краткий обзор, показывают себя очень надежными и популярными. Основная специализация компании – настенные бытовые котлы с двумя контурами отопления – для отопления и для горячего водоснабжения. Они представлены несколькими сериями:
Первое семейство обладает богатым функционалом. Второе семейство славится практичностью. Третья серия отличается компактными котлами вкупе с великолепным дизайном.О моделях двух последних серий поговорим ниже. О газовом котле Аристон всякого типа везде хорошие отзывы потребителей.
Специально для двух моделей
Разберем для наглядности две конкретные модели Аристон, чтобы понять, каковы характеристики и характерная неисправность газовых котлов Аристон. Эти две модели перечислены ниже.
BS 24 FF.
Uno 24 MFFI.
Если первый блок отличается многофункциональностью и отличной автоматикой защиты от различных падений, то второй несколько проще, но дешевле.
Итак, приступаем к обзору этих двух очень популярных настенных газовых котлов и инструкции к ним.
BS 24 FF
Это оборудование для настенного монтажа. Агрегат двухконтурный, то есть на отопление и горячую воду. Предназначен для обогрева помещений площадью до 250 м2. Его мощность составляет 24,2 кВт, чего вполне достаточно для комфортной ванны.
Ниже перечислены основные достоинства данной модели – их много.
Установлен для работы при пониженном давлении газа, а также при сокращении подачи водопроводной воды.
Имеет защиту от перепадов напряжения.
Имеет функции блокировки насоса, а также защиты от замерзания.
Есть регулировка интенсивности отопления и температуры горячей воды.
Есть два встроенных фильтра для воды – на первый и второй контур.
Автоматика оснащена системой самодиагностики.
Первичный теплообменник (для отопления) – медный со специальным покрытием.

Что ж, эти данные впечатляют.Обратите внимание, что мы перечислили не все преимущества, а только самые важные. К недостаткам этой модели можно отнести только ее высокую стоимость.
Приведем краткую инструкцию по эксплуатации газового котла Ariston Вs 24 FF.
Необходимо следить за тем, чтобы давление воды в системе водоснабжения составляло от 0,6 до 1,5 бар.
После нажатия кнопки включения горелка включается без ручного вмешательства.
На панели находится регулятор нагрева, с его помощью можно менять зимний и летний режимы.
Регулировка температуры отопления и горячей воды также производится регуляторами.
Для выключения нажмите кнопку “выключить”.
Имеется автоматическое отключение горелки при неисправностях, тип которых отображается на панели.
Неисправности газового котла Ariston VS 24 FF, из-за которых горелка может отключаться:
недостаточный напор воды;
короткое замыкание;
сбой связи с интерфейсом;
неполадки в электрической цепи;
разрушение пламени.
Как видите, инструкция по эксплуатации этого газового котла Ariston показывает, что прибор этой марки чрезвычайно удобен в эксплуатации и защищен от различных неприятностей. Посмотрим, как себя ведет его коллега.
Uno 24 MFFI

Это также двухстенный блок. Относится к снятой с производства серии. Его достоинства перечислены ниже.
Также есть блокировка помпы.
Оборудован защитой от замерзания для контуров отопления и горячего водоснабжения.
Есть регулировка мощности нагрева.
Есть функция «Трубочист».
Как видите, некоторые функции аналогичны функциям предыдущей модели. Хотя здесь их намного меньше. К тому же у модели есть недостатки:
есть различные поломки;
несколько степеней защиты.
После нажатия кнопки включения горелка зажигается без ручного вмешательства.
Регулировка зимнего и летнего режимов осуществляется поворотом одной ручки.
Эта же ручка регулирует температуру нагрева.
Температура ГВС устанавливается другой ручкой.
Выключение производится той же кнопкой, что и включение.
Есть системы запирания. Неисправности газового котла Ariston Uno, при которых блокируется горелка:
Нарушения в системе зажигания;
недостаточная циркуляция воды;
перегрев;
нарушение дымоудаления.
Итак, инструкция к этому газовому отопительному котлу Ariston показывает, что он несколько проще в использовании, к тому же имеет меньше функций по сравнению с предыдущей моделью.
Сводная таблица

Кстати, о сравнении. Для наглядности мы обобщили данные по этим двум моделям в таблице ниже, там же указаны средние цены на них. Вот таблица.
Модель Технические характеристики Типичные неисправности средняя стоимость
BS 24 FF 24,2 кВт, двухконтурный, настенный, закрытая камера горения, электрозажигание. Неисправность реле давления. 33000 руб.
Uno 24 MFFI 24 кВт, двухконтурный, настенный, закрытая камера сгорания, электророзжиг. Есть проблемы с трехходовым клапаном, так как он имеет не очень идеальную конструкцию, могут быть проблемы с электронной платой управления. Возможные засоры в теплообменнике из-за отсутствия фильтра для воды. 27000 руб.
Вот отдельная колонка для информации о типичных неисправностях конкретной модели.Как видите, газовый котел Ariston Bs 24 FF имеет меньший набор типичных неисправностей, что говорит в пользу его надежности. В случае этих поломок лучше обратиться в сервисную службу, чтобы избежать лишних проблем. Хотя такой прибор, как реле давления, можно поменять самостоятельно – достаточно разъединить контакты, отсоединить и установить новый в обратном порядке.
Вообще неисправность двухконтурного газового котла Аристон любой модификации – явление редкое.Кроме того, в первой модели (по таблице) есть система самодиагностики, облегчающая поиск неисправностей . А проблемы второй модели решаются своевременной профилактикой. Хотя последнее обязательно для всех теплогенераторов на газе.
Значение
, неисправности, методы устранения
__________________________________________________________________________
Котлы Ariston – Вопросы экспертам
Вопрос: Котел ARISTON EGIS.Подскажите, пожалуйста, об этой проблеме? При нагревании в режиме отопления до 70 градусов и более котел начинает булькать как бы внутри. Почему? Что делать?
Ответ: Теплообменник в масштабе. Попробуйте промыть его кислотой.
Вопрос: Подскажите пожалуйста, если кто знает, какое реле на плате котла Ariston EGIS 24FF относится к вентилятору? Хочу поменять, а то вентилятор все время крутится и не дает работать пневмореле. И как в дальнейшем избежать таких повреждений? Кто-то советует стабилизатор (какой?), Кто-то сетевой фильтр (какой?), Кто-то бесперебойник (какой?).Теперь ничего не стоит.
Ответ: Ни сетевой фильтр, ни стабилизатор не помогают реле выйти из строя; все зависит от качества самого реле. Реле на плате RL01 (видно по дорожкам) – имя F3AA024E (одноконтактный, питание 24В).
Вопрос: На котле ARISTON EGIS 24FF не регулируется температура воды после ГВС (вода перегревается). Переключение котла на режим зима / лето, изменение расхода воды (больше / меньше) через ГВС не дает никаких результатов.В режиме отопления температура воды на выходе из котла регулируется нормально.
Ответ: Нельзя регулировать минимальное давление газа, вышел из строя датчик температуры NTC – ГВС, не работает регулятор уставки температуры и т.д.
Вопрос: У котла ARISTON EGIS 24 проблема с крыльчаткой HVS. Чистили, постирали и все безрезультатно. Запускается только при высоком давлении воды и не всегда.
Ответ: Если крыльчатка не крутится от сильного запаха и результатов очистки нет, то ее необходимо заменить.
Вопрос: Подскажите, пожалуйста, в чем может быть дело? Котел двухконтурный Ariston Egis 24FF: открыл краны горячей и холодной воды, принял душ, через 10 минут перекрыл краны, а через 15 минут заметил, что вентилятор в бойлере все еще работает. Горит только зеленая лампочка, котел включен. Нажал клавишу биполярного переключателя, индикатор погас, но вентилятор продолжает работать и выключается только при отключении котла от сети.
Через минуту подключил котел к сети – сразу заработал вентилятор.Я нажал кнопку биполярного переключателя – загорелась зеленая лампочка. Повернул регулятор отопления – котел пищал (наверное, насос включили), но горелка не загорелась, а оранжевый индикатор неисправности дымохода начал мигать. Вентилятор все это время работает. Поставить регулятор отопления на ноль – перестал мигать оранжевый индикатор.
Открыл кран горячей воды – индикатор 40 градусов моргнул дважды (как всегда моргает при открытии горячей воды) и снова мигнул оранжевый индикатор дымоудаления.Газ ни разу не загорелся. Вентилятор все это время работает. Давление в системе отопления
нормальное – чуть меньше 1.
Ответ: Нужно проверить реле турбины.
Вопрос: Не работает горячая вода при выключенном отоплении. При включении отопления идет горячая вода, если выключить отопление, горячая вода пропадает. Что может быть?
Ответ: Не работает датчик протока ГВС – загрязнение турбины.
Вопрос: Котел ARISTON EGIS 24FF.Что-то щелкнуло в котле, и все светодиоды погасли. Заменил предохранитель. Котел ожил, но и в режиме отопления, и в режиме горячей воды горит красный индикатор «пропадание розжига горелки». После сброса то же самое. Горелка пытается – через несколько секунд слышны щелчки разрядов, затем щелкает реле и загорается светодиод «отказ зажигания горелки». Что может быть сделано?
Ответ: Проверить катушку газового клапана и напряжение, поступающее на нее при зажигании искры.
Сопротивление EV1 (между выводами 3 и 4) = 878 Ом
Сопротивление EV2 (между выводами 1 и 3) = 6860 Ом
Вопрос: Из вентиляционного отверстия начала активно капать вода и давление в системе начало падать . Что бы это могло быть?
Ответ: Нужно поменять воздухоотводчик, и давление перестанет падать. В качестве временной меры можно закрыть вентиляционное отверстие.
Вопрос: Байпасный котел Ariston 24 – отопление и отопление в норме, но если включить горячую воду, горелка погаснет.Если выключить отопление и включить горячую воду – горелка не загорается. Что может быть сделано?
Ответ: Проверьте датчик NTC, который находится на ГВС.
Вопрос: Проблема такая: сегодня хотел включить обогрев, контур замкнулся, закипел, резко поднялось давление и он выключился. Такое предположение, что не запустился циркуляционный насос. Что может быть сделано? Как проверить?
Ответ: Выкрутите пробку насоса и с помощью тонкой отвертки проверните вал насоса.Если он легко вращается, но не запускается, проверьте конденсатор насоса.
Вопрос: Подскажите пожалуйста, у меня есть ariston egis 24, отопление работает, а горячей воды нет. Как настроить?
Ответ: проверьте крыльчатку датчика расхода крыльчатки.
Вопрос: Сегодня загорелся Красный Сид. При нажатии на Reset красный светодиод гаснет, котел запускается, горелка загорается, искра продолжает слабо щелкать, как будто в пол и котел заблокирован. Что могло быть? Котел дымоходный.
Ответ: Котел не видит пламени – проверьте электрод.
Вопрос: Котел ARISTON UNO. Помогите разобраться в своей вине. Когда котел работает в режиме ГВС, теплоноситель одновременно циркулирует по отопительному контуру (через батареи). Как я понял из инструкции – это ненормально. Для зимнего периода не критично, а для лета. Может хватит закрыть вентиль на подаче теплоносителя от котла в систему отопления, не приведет ли это к еще худшим последствиям?
Ответ: Вы можете разобрать 3-ходовой клапан и очистить его, проверить сервопривод – нормально ли он переключается – если что, замените привод и внутреннюю часть 3-ходового клапана.Но также можно закрыть кран отопления на лето – никаких последствий быть не должно.
Вопрос: Котел Аристон Уно турбо. Привод трехходового клапана находится в режиме ГВС; не переключается отопление; Пытался установить еще один, проверил датчик протока ГВС. Результат 0. Подскажите, а что еще могло быть?
Ответ: Если котел переведен в летний режим, но ГВС не включается, то привод будет в режиме ГВС, но газ не загорится.Если в зимнем режиме выставить температуру повыше, то должен переключиться привод и загорится газ.
Необходимо снять привод – проверить выключатель (нажать спичкой – проверить движение штанги) при включении – выключить подачу горячей воды в зимнем режиме, если не двигается, но горит газ вверх проверьте, подано ли на привод напряжение с реле. Проверьте шток самого 3-ходового клапана, не перемещается ли он на 1 см глубиной.
Вопрос: При работе котла Аристон Уно в режиме отопления в квартире нагревается только одна батарея, котел перегнал максимальную температуру и циклически включается и выключается.В системе нет воздуха. Что делать?
Ответ: Проверьте фильтр на обратном трубопроводе отопления, проверьте клапаны, которые отсекают систему от котла, проверьте прокладки на накидных гайках, если есть, проверьте трубы – особенно подающую – на наличие воздуховода. Проверить работу 3-ходового клапана – греет ли он в режиме отопления – теплообменник ГВС.
Вопрос: Проблема с котлом Аристон Уно; в режиме отопления нагреваются только батареи возле котла. Ощущение слабого кровообращения, раньше звук помпы был громче.Воздуха нет, возвратный фильтр чистый. Рабочий режим: горелка 30c, ожидание 2 мин.
Раньше режим работы казался другим, горелка дольше горела и режим ожидания был дольше. Ставишь на максимум прогреваешь все батарейки. Последние дни выключается 1 раз так: все индикаторы горят и не мигают, сделал сброс – запустилось. 2 раза: ничего не горит, котел горит, на сброс не реагирует.
Отключил питание на несколько минут – запустилось.3 раза: мигает зеленый индикатор и все, котел просто не запускается, не реагирует на сброс, также отключил питание. Может это совпадение, поломки разные. Что может быть сделано?
Ответ: Поломка кажется другим. Как работает горячая вода? Отлично? 1 и 2 раза – выход из строя платы. 3 раза – не работают датчики NTC. Когда прогреваются только возле радиаторов – нужно проверить температуру обратной и подающей на котле, а также температуру, которая выставляется.
Возможно минимальное пламя на котле не выставлено, возможно датчики, а может накипь в теплообменнике, а может 3-х ходовой клапан не закрыт, а в подающей трубе мусор.
Вопрос: Подскажите пожалуйста котел ariston uno, давление с турбонаддувом постоянно повышается за 8 часов до 4 и если не сбросить, происходит аварийный слив и вливаются 2 ведра воды. Давление в расширительном баке проверено было 0,5 накачано до 1.5 опустили воздух из системы, поменяли заглушку на бачке на более надежную.
Ответ: Проблема все пропорциональна количеству воды в системе отопления / объему расширительного бака. Давление в баке проверяется при отсутствии воды в бойлере и на манометре = 0 бар.
Давление азота или воздуха в баллоне должно быть в пределах 0,8 бар. Если ваша система отопления содержит большое количество воды – более 100 литров – вам понадобится дополнительный расширительный бак.
__________________________________________________________________________
__________________________________________________________________________
_______________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Торговая марка Ariston, имеющая полное название Hotpoint / Ariston, принадлежит итальянской компании Indesit, которая производит бытовую технику различных направлений.В том числе отопительные котлы. Все оборудование оснащено электронным управлением, при возникновении неисправностей котел Аристон отображает коды ошибок на встроенном индикаторе.
Особенности газовых котлов Ariston
Популярность техники под брендом Hotpoint / Ariston связана не только с невысокой ценой на всю продукцию. Функциональность этой техники часто схожа по своим характеристикам с флагманскими моделями известных производителей.
Итак, для газовых приборов этого разработчика наличие таких функций считается нормой:
Автоматическое поддержание температуры воды на выходе вне зависимости от каких-либо изменений окружающей среды, а также при изменении температуры воды сам колеблется, и его давление изменяется.Интенсивность пламени регулируется без вмешательства пользователя;
Автоматическая откачка воздуха из системы отопления, что создает безопасные условия для работы устройства;
При возникновении нештатных ситуаций работа циркуляционных насосов блокируется.
Фиг.1
Все защитные системы, а также блок поддержания и регулирования пламени работают через электронную плату. Это позволяет организовать не только удобную панель с кнопками управления, но и индикацию текущего режима работы, а при необходимости – коды ошибок с указанием предполагаемой причины возникшей проблемы.
Расшифровка этих кодов обычно представлена в инструкции по эксплуатации. Владелец оборудования может самостоятельно разобраться в ситуации и при наличии навыков также может устранить причину. Но в большинстве случаев такая информация полезна только для того, чтобы определить, достаточно ли будет просто перезапустить котел или пора вызывать мастера в дом.
Типичные ошибки в работе котлов Ariston
Все возникающие неисправности в работе газовых котлов можно разделить на категории, что позволяет отнести их к отдельным узлам устройства или к разным уровням сложности по степени сложности. нужно вызвать мастера.Конечно, есть такие проблемы, которые встречаются практически во всех газовых котлах, например, сепарация пламени.
Расшифровка кодов ошибок котлов
На экране вместо часов отображаются цифровые комбинации, поэтому было выбрано не буквенное обозначение, а цифровое.
Итак, список кодов обычно выглядит так:
101 – перегрев котла.
102 – датчик давления не работает.
103 – недостаток воды или ее небольшой напор (скорость изменения температуры носителя более 7ºC в секунду).
104 – недостаток воды или ее небольшой напор (скорость изменения температуры носителя более 20ºС в секунду). В случае ошибки 104 котел Аристон необходимо вернуть в исходное состояние с помощью кнопки Reset.
105 – недостаток воды или ее небольшой напор (температура воды на подаче выше, чем на входе, более 55ºС).
106 – недостаток воды или ее небольшой напор (температура воды на подаче ниже, чем на входе, на 10ºС и более).
107 – недостаток воды или ее небольшой напор (температура воды на подаче ниже, чем на входе, на 30ºС и более).
108 – нет воды в первом контуре. При ошибке 108 котел Аристон не сбрасывается кнопкой Reset, нужен ремонт.
109 – избыточное давление в первом контуре. При ошибке 109 бойлер Аристон тоже не имеет смысла ронять, необходимо проверить водопровод.
110 – потерян контакт в датчике NTC1.
111 – короткое замыкание в датчике NTC1.
112 – пропал контакт в датчике NTC2.
113 – короткое замыкание в датчике NTC2.
114 – датчик внешней температуры не обнаружен.
115 – датчик внешней температуры замкнут накоротко.
1п1 – плохая циркуляция воды или ее отсутствие, определяется по признаку: повышение температуры носителя происходит быстрее 7ºC в секунду.
1р2 – плохая циркуляция воды или ее отсутствие, определяется по признаку: когда разница температур между выходом и входом более 55ºС.
1п3 – плохая циркуляция воды или ее отсутствие, определяется по признаку: когда температура возвратной воды выше температуры подачи на 10ºС.
Этот перечень кодов относится исключительно к отопительному контуру, для остальных узлов также существует отдельный набор кодов. В зависимости от модели могут появиться дополнительные сигналы, их описание можно найти в инструкции по эксплуатации.
Фиг.2
Коды ошибок других агрегатов котла
Список всех возможных ошибок, их числовое обозначение, расшифровка может занять много времени. Чтобы более полно представить себе значение различных кодов, стоит дать описание наиболее важных, наиболее часто встречающихся проблем газовых котлов.
501 – ошибка котла Ariston 501 указывает на проблемы с розжигом, котел необходимо сбросить кнопкой RESET. Если пламени нет, проверьте подачу газа.
6п1 – при возникновении ошибки 6п1 котла Аристон должен проверить вытяжную систему, это означает, что контакты реле, отвечающего за работу вентилятора, не замкнулись нормально. Иногда помогает сбросить кнопка Reset.
5п3 – при ошибке 5п3 в котле Аристон пламя отрывается от горелки.
117 – при возникновении ошибки 117 котел Аристон надо сбросить с помощью кнопки Reset, и он должен заработать.
сп3 – нет розжига горелки. Встречается в моделях с индексом EGIS Plus и т.п. Иногда это интерпретируется как пламя, что позволяет отнести код sp3 к наиболее критическим ошибкам.
Особое внимание следует уделять таким вопросам, как разделение пламени. Это происходит из-за слишком большого потока газа и может привести к загазованию внутри котла.Та же ошибка котла Аристон 501 или 6п1 особых проблем не вызывает, кроме невозможности включить нагрев воды. Ошибка – пламегаситель в котле Аристон может свидетельствовать о серьезных проблемах в системе подачи, сами они не решаются, нужно лишь вызвать мастера, предварительно отключив подачу газа.
Когда пламя прекращается, возникает пожароопасная ситуация, поэтому, если это происходит часто или даже систематически, необходимо позаботиться о проверке линии подачи газа.Скопившийся в котле газ может воспламениться и нанести ему механические повреждения или даже создать опасность для здоровья людей, проживающих в квартире.
Кроме того, значительно снижается эффективность нагрева, увеличивается расход газа на такой же объем воды. Мощность пламени должна регулироваться плавно, без хлопков внутри котла и других аномальных явлений и звуковых эффектов. Только тогда можно ожидать от обогревателя экономичной работы.
Фиг.3
Особенности некоторых моделей на примере Ariston EGIS Plus 24
Газовый котел марки EGIS Plus 24 оборудован двухконтурной системой отопления, закрытой камерой горения и настенным кожухом.Они могут отапливать площадь до 250 квадратных метров. Помимо автоматической защиты от серьезных проблем (перегрев, замерзание или заклинивание насоса), есть две важные функции. Это способность легко переносить все скачки напряжения и стабильная работа в условиях пониженного давления газа.
Но, несмотря на столь продуманный дизайн, у этой модели есть слабые места. Так что ошибка sp3 в нем появляется гораздо чаще других. В разных ситуациях пламя не горит даже при, казалось бы, благоприятных условиях до такой степени, что мастера разводят руками.И регулируют клапаны, проверяют доступ и отвод воздуха / выхлопных газов, очищают накипь и все равно ошибка может повториться в самый неожиданный момент.
Якобы причины ошибки sp3, по словам владельцев, разные. То вроде подключение к водопроводу через шланг мешает, то выдается ошибка после переключения на систему отопления после использования горячей воды. В целом EGIS Plus считается надежной моделью, но явные дефекты, такие как описанная плавающая ошибка, снижают ее популярность.
19.04.2017 Юлия Чижикова
Характеристики котла
Ariston
Газовые котлы Ariston наиболее востребованы на рынке, благодаря своей проверенной временем репутации. Они отличаются компактными размерами, удобной системой подключения и обслуживания, надежной работой и разнообразием моделей. Компания производит одноконтурные и двухконтурные агрегаты, настенные и напольные, с открытой (требуется дымоход) и закрытой камерой сгорания (отвод продуктов сгорания по коаксиальной трубе).
Аппараты
Ariston оснащены усовершенствованной конструкцией теплообменника, позволяющей снизить расход газа, автоматической защитой, благодаря которой увеличивается время работы, с точными настройками. В случае перебоев в подаче воды или газа происходит автоматическая блокировка, исключающая выход из строя устройства.
Наиболее частые коды ошибок и устранение неисправностей
Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых котлов всех производителей вы сможете, если пойдете.
Самыми популярными среди котлов Аристон являются настенные модели мощностью 24 кВт. В процессе работы газового котла Аристон могут возникать сбои и неисправности, как и у любого другого оборудования. Список кодов ошибок приведен в инструкции в виде таблицы. Некоторые из них являются сбоями в работе автоматики (вызывают защитное отключение устройства) и устраняются нажатием кнопки «Сброс», а некоторые сигнализируют о неисправностях и нарушениях в работе котла и требуют вмешательства (блокировка работы системы).
Все коды разделены на шесть групп по количеству котлоагрегатов. Первое значение указывает узел, в котором произошел сбой, остальное – это код ошибки. Но следует отметить, что если ошибка защиты часто повторяется, это свидетельствует о неисправности.
Наиболее частые из них:
101
Ошибка 101 свидетельствует о перегреве, сработал датчик, после охлаждения запускается котел. Причина может заключаться в скоплении накипи в теплообменнике, в результате чего снижается расход и повышается температура, или в перебоях в работе циркуляционного насоса.Промойте теплообменник, отрегулируйте или замените насос. Иногда причина может заключаться в увеличенной подаче газа, прикрутите вентиль, если не помогает, нужно отрегулировать газовый вентиль.
103,104,105,107
Ошибка 103, ошибка 104, ошибка 105, ошибка 107 возникают при нарушении циркуляции воды в контуре, ее отсутствии или низком давлении. Это происходит, когда в системе скопился воздух. Для его удаления в котлах Ariston Egis Plus 24 (Аристон Эгис Плюс 24) нажмите и удерживайте кнопку режима в течение 10 секунд.На котлах Ariston Mathis и Ariston UNO удерживайте кнопку резета не более 6 секунд. В течение 5 минут насос будет работать без зажигания, удаляя воздух из системы. затем проверьте давление, показатель на 1-1,2 бар, при необходимости увеличьте.

Котел Ariston Egis Plus 24
108
Кстати! Знаете ли вы, что котел отопления любого производителя может взорваться в любую минуту – “”.
Ошибка 108 появляется при недостаточном давлении воды в контуре отопления.Почему падает давление – причиной может быть течь из радиатора, следует проверить соединения в трубах. В отопительный сезон заметить небольшую протечку будет непросто, так как на горячих батареях небольшая протечка улетучится. Необходимо выключить подогрев и добавить давление до 2,5 Бар, чтобы определить место утечки.
Следующей причиной может быть негерметичность трубок теплообменника. Для его устранения можно припаять теплообменник; если пайка невозможна, его нужно заменить.Возможно, в расширительном баке сброшено давление или мембрана в расширительном баке – Закройте бак или замените мембрану.
Также может протекать сам резервуар – это можно определить, нажав на золотник в верхней части резервуара. Если во время этого процесса вытекает вода, замените резервуар. Как увеличить давление – можно использовать самодельный оригинальный прибор, состоящий из пластиковой бутылки, крана и катушки. На пластиковой бутылке на крышке метчиком нарезать резьбу, чтобы можно было закрепить на ней метчик.
С обратной стороны просверлите отверстие, чтобы закрепить на нем катушку. Золотник посадите внутрь бутылки и закрепите. Наполните бутыль водой, закройте кран и подключите к нему систему отопления через шланг, подсоедините насос к задвижке и прокачивайте его, наливая воду в систему отопления. Процедура закачки воды в систему повторяется до нормализации давления до 1,5 атм.
109
Но часто случается, что при несоблюдении наших советов и других рекомендаций могут возникнуть другие, зачастую более дорогостоящие поломки, которые в некоторых случаях могут привести к действительно опасным аварийным ситуациям.Поэтому для их предотвращения рекомендуем вооружиться дополнительной информацией.
Ошибка 109 появляется при избыточном давлении выше 3 бар и считается одной из нечасто возникающих. Для исключения необходимости сбрасывать давление, как это написано в инструкции к устройству, используют кран Маевского. если это не помогает, скорее всего, причина кроется во вторичном теплообменнике.
При разрушении перегородки внутри теплообменника может образоваться свищ в ней, и начинается перемешивание жидкостей.Вода из трубопровода, имеющая более высокое давление, начинает поступать в систему отопления, в результате чего давление повышается. Что делать, если это произошло – решить эту проблему поможет удаление свища или замена теплообменника.
117
Ошибка 117, согласно инструкции к агрегату Ariston BS 24 FF, означает недостаточную циркуляцию. Чтобы исключить необходимость нажимать кнопку сброса, в этом случае система проверит и отрегулирует разницу температур на входе и выходе на 3.5 градусов за 8 секунд.

Кнопка сброса на котле Аристон – «сброс»
201
При обрыве цепи или коротком замыкании датчика в контуре горячего водоснабжения появляется ошибка 201. Следует проверить контакты, возможно, они окислились, либо отошел провод, либо сам датчик неисправен и его придется менять.
302
Ошибка 302 появляется на дисплее, когда нет цепи между платой управления и дисплеем.Причина может заключаться в поломке контактов или их окислении, в этом случае контакты следует подключить или почистить. Также может выйти из строя плата управления – требуется замена.
303
Кроме того, наш эксперт Александр рекомендует изучить данную проблему, возникающую у котлов других фирм, моделей и производителей, потому что при их использовании обычно возникают различные нестандартные ситуации, которые могут совпадать с вашей. Это можно сделать на нашем, другом сайте -.
Ошибка 303 означает, что основная плата управления неисправна; единственное решение – заменить его.
304
Ошибка 304 также появляется в случае неисправности платы управления и появляется, если в течение 15 минут было выполнено более 15 сбросов.

Котельные плиты Ariston
307 308
Ошибка 307, ошибка 308 также появляется в случае неисправности платы управления; нажатие кнопки сброса поможет исправить ситуацию.
501
Код 501 описан выше в разделе наиболее часто повторяющихся ошибок.
601
На моделях Ariston Egis Plus 24 (Аристон Эгис Плюс 24) CF, класса 24 FF и других с открытой камерой сгорания ошибка 601 означает отсутствие тяги. Датчик блокирует работу колонки в случае вмешательства в систему дымоудаления.
Это временная блокировка, через 12 минут система войдет в работу, если причина устранена, в противном случае она повторится снова.Для устранения чистки дымохода, если дымоход свободен, проверьте состояние датчика тяги.
604
Ошибка 604 возникает при низкой скорости вращения вентилятора или неисправности датчика Холла. Следует проверить вентилятор и датчик, при обнаружении поломки требуется замена.

Датчик Холла
607
Описание причины и метод устранения описаны выше в наиболее часто повторяющихся ошибках.
a01
Ошибка a01 блокирует работу котла из-за отказа автоматического розжига.Это может произойти при низком нестабильном сетевом напряжении, установите стабилизатор. Также может влиять полярность, в некоторых случаях проблему можно устранить, поменяв полярность в розетке, повернув вилку, поменяв фазу на ноль.
Кроме того, могут быть проблемы с датчиком ионизации пламени. Убедитесь, что он не забит, не погнут, может быть сломан или окислен провод, соединяющий датчик с платой. Припаяйте или зачистите провод.
e34
Ошибка е34 означает неисправность в пневмореле при работающем вентиляторе.Что делать – проверить реле и при необходимости заменить.
e108
Ошибка е108 означает падение давления в контуре отопления. Причина и решение проблемы описаны выше в описании кода 108.
sp2
Ошибка sp2 (5р2) означает, что вторая попытка розжига неудачна. Если котел не запускается, причин может быть несколько – проблема в датчике ионизации, пониженное давление газа, недостаточная подача воздуха, удаление продуктов сгорания.Проверьте работу датчика, возможно, газовый клапан закрыт или недостаточно открыт, откройте окно и дверь, проверьте, не забит ли выход дымовых газов.

Ионизационный электрод
сп3 (5п3)
Этот код неисправности описывается для часто повторяющихся ошибок.
1п1,1п2 (ип2)
Ошибка 1п1, 1п2 (ip2) появляется при плохой циркуляции воды или ее отсутствии. Причины и решение проблемы аналогичны коду 108 и описаны выше.
6п1
Ошибка 6р1 появляется при проблемах с подачей воздуха и дымоудалением, реле задерживается. Чтобы устранить проблему, проверьте, достаточно ли воздуха поступает в помещение, где установлен котел, не забит ли дымоход, не заклинило ли контакты реле.
6п2
Ошибка 6р2 возникает также при проблемах с дымоудалением и попаданием воздуха, а также размыкается контакт реле давления продуктов сгорания при нормальной работе вентилятора.Решение проблемы такое же, как и при появлении кода 6р1.

Реле давления котла Ariston
Прочие поломки
Вы можете узнать всю правду о заговоре, связанном с подбором, эксплуатацией и обслуживанием отопительных котлов всех производителей и моделей.
Кроме описанных выше, также могут появляться такие коды:
608 – система выдает эту ошибку при запуске вентилятора, но реле давления не сработало.
х55 – последние две цифры могут быть изменены. Причина кроется в датчике NTSc, на выходе нет горячей воды, протекает предохранительный клапан. Если горячей воды нет, но система отопления исправна, датчик протока воды, скорее всего, неисправен, забит мусором.
Другой причиной может быть то, что лопасти крыльчатки сильно сработали вместе, прилипли к корпусу, это может стать помехой для вращения, замените лопасти или саму крыльчатку.
Второй причиной в такой ситуации может быть датчик NTC, для проверки его работоспособности измерьте сопротивление на его контактах мультиметром, если оно нестабильно, замените датчик на новый.Если предохранительный клапан протекает, возможно, износились прокладки, замените их.

Датчик NTC
Как определить код ошибки, если устройство не имеет дисплея или циферблата, как например на модели Ariston BS II 24FF? Такое устройство оснащено сигнальными лампами, по которым можно определить поломку. Так, например, если горит индикатор 90 и перечеркнутый значок капли воды, это означает, что котел перегрелся и заблокировался. Чтобы исключить необходимость проверки реле давления и его подключения к плате.
Если вы хотите получить полную информацию по данной проблеме, а также узнать другие важные нюансы по отопительному котлу от вашего производителя ,.
Но у нас также есть эта проблема, и не только, которую вы нигде не найдете, потому что ее задают конкретные люди, которые нигде не могут получить больше поддержки и советов (о которых они сами нам сообщают). А во-вторых, их проблемы настолько сложные, что иногда наш эксперт Александр Холодов занимается с людьми по 10 и более дней.
А теперь КАЖДЫЙ вопрос пользователя и ответ на него, во избежание денежных затрат в результате неправильной эксплуатации или ремонта котла. И здесь не имеет значения, какое устройство фирмы-производителя участвует в вопросе. Важно только то, что уникальная ситуация, в результате которой возник этот вопрос, потому что, как говорится в одной хорошей пословице: «если предупрежден, значит вооружен».

В случае неисправности газового котла Индикатор выдает сообщение об ошибке.Зная значение отображаемого кода ошибки, специалист определяет, в каком направлении искать неисправность.
Доброго времени суток, уважаемые читатели. Уверен, что если ваш газовый котел «приболел», то на ночь вы не оставите его в покое. Поплыла … знай! Итак, в помощь вам градусник, по показаниям которого можно определить «где болит»
Этот термометр является индикатором на панели управления котла, и если вы знаете значение кода ошибки, который выдает вам электроника котла, это может значительно облегчить задачу по устранению неисправностей.
Также не лишним будет узнать, где и какой датчик находится.
Потому что, прежде чем начинать с кодами ошибок, следует знать, что «Мозги котла» ориентируются на показания различных датчиков и иногда неисправность не самого котла, а самого датчика может привести к ошибке.
Назначьте датчики и где они находятся
Смотрим картинки, читаем надписи – здесь я собрал все датчики, которые используются в котле и сообщает об ошибках.Кроме датчика давления с манометром, ну думаю все понятно. Кстати, в некоторых модификациях котлов может не стоять погружной датчик температуры в контуре ГВС – NTC.

Значение кодов ошибок котла Аристон с пояснениями
В этом разделе я постараюсь не только озвучить весь список, но и предоставить дополнительную информацию по некоторым известным мне позициям, со ссылками на статьи по ремонту котлов Ariston Clas.
В случае, если что-то в работе котла сломалось: Тогда либо вы можете сбросить ошибку с помощью кнопки Reset и произвести перезапуск, либо вы не сможете это сделать, пока неисправность не будет устранена.
Коды ошибок разделены на шесть групп функциональных блоков аппарата. Первая цифра кода сообщает, к какой группе относится соответствующее нарушение работы:
1. Первичный контур;
2. Контур ГВС;
3.ЭБУ – (электронный блок управления)
4. Обмен данными с периферийными устройствами; (внешние датчики, термостаты и т. д.)
5. Розжиг и обнаружение пламени.
6. Подача воздуха и отвод продуктов сгорания.
Первичный контур
1 01 – Перегрев (срабатывание датчика перегрева 102 ± 4 ° С.) После остывания ошибка сбрасывается.
Из-за накипи в первичном теплообменнике недостаточный поток охлаждающей жидкости, может быть заблокирован фильтр контура отопления или проблемы с циркуляционным насосом.
Также на горелке очень большое пламя, требуется регулировка газового клапана (выполняется специалистом). Можно закрыть газовый кран, иногда это помогает.
1 02 – Датчик давления в контуре центрального отопления – Неисправность датчика или недостаточное давление в контуре. Сбросить нельзя, причины устраните.
1 03 – 104–105–106–107 – Недостаточная циркуляция или недостаточное количество охлаждающей жидкости.
Возможные причины, по которым это можно сделать.
Проветривая систему, необходимо удалить воздух, для этого нажмите кнопку ESC более 5 секунд. Котел на 6 минут приведет в движение насос, не зажигая пламя для удаления воздуха. Проверить давление, минимум 1 – 1,2 бар, при необходимости долить.
Проблемы с циркуляционным насосом, часто причина этого в реле управления насосом
И, конечно же, зашлаковывание теплообменника или фильтра системы отопления, стоящего в контуре, также может сильно препятствовать хорошей циркуляции.
1 08 – В первичном контуре нет воды.
Возможные причины, по которым это можно сделать. Убедиться в наличии воды, – проверить давление, при необходимости долить. Обратите внимание: если давление падает на время (несколько дней или неделю), выясните причину утечки. Помните о возможной неисправности самих датчиков. И прочтите
Следующих кодов ошибок я не встречал, но в умной книжке для военнослужащих они описаны так:
1 09 – Избыточное давление в первичном контуре (P> 3 бар)
1 10 – Датчик температуры на подаче в контуре CO (NTC1) – без контакта
1 11 – Датчик температуры на подаче в контуре (NTC1) – короткое замыкание
1 12 – Датчик температуры CO на входе (NTC2) – без контакта
1 13 – Датчик температуры CO на входе (NTC2) – короткое замыкание
1 14 – Датчик температуры наружного воздуха – без контакта
1 15 – Датчик температуры наружного воздуха – короткое замыкание
Контур ГВС Эти коды также не встречались, тем более что вам не нужно было видеть котел, работающий в паре с солнечной электростанцией (солнечный коллектор) и котлом.Итак, наиболее вероятны ошибки, связанные с неисправностью датчиков в контурах ГВС или СО.
2 01 – Датчик протока в контуре ГВС (NTCs) – нет контакта
2 02 – Датчик протока в контуре ГВС (NTCs) – короткое замыкание
2 03- Датчик температуры бака – бесконтактный
2 04 – Датчик температуры бака – короткое замыкание
2 05 – Датчик на входе в контур ГВС (от гелиосистемы) – без контакта
2 06 – Датчик на входе в контур ГВС (от гелиосистемы) – короткое замыкание
2 07 – Перегрев трубопровода солнечного коллектора
2 08 – Низкая температура в трубопроводе солнечного коллектора
2 09 – Перегрев в баке (котле) Оповещение
ECU – Электронный блок управления – Без необходимых знаний сюда лучше не ходить.Максимум, что можно сделать с обывателем – это сброс кнопкой RESET. Проверить надежность контактов подключаемых кабелей и проводов. А еще такой простой способ, как отключить котел от сети и включить за несколько минут. Иногда это может помочь. (См. Ошибку 304) В противном случае доверьте это специалистам. Ведь у вас не будет перепрошиваться EEPROM (микросхема памяти, на случай, если она слетит)
Однако есть и другой вариант, вручную установить необходимые параметры через меню, если произошел сбой.Сделал один раз, после того, как хозяин котла залил плату управления водой, прошивка слетела, котел не управлялся и вел себя непонятно, так как например при повороте ручек настройки температуры на дисплее показывала всякая ерунда. Единственное, что вам нужно сделать, это знать, как войти в сервисное меню и какие параметры нужно установить. Я скопировал нужные параметры из своего, такого же рабочего котла, тоже зайдя в сервисное меню и переписав все параметры на бумажке.Который потом и положил в пораженный горшок. Но это тема другой статьи – может быть, когда-нибудь.
А пока только коды ошибок ЭБУ.
3 01 Сбой дисплея, проблемы с ПЗУ
3 02 Ошибка обмена GP – GIU
3 03 Внутренняя ошибка компьютера
3 04 Более пяти неисправностей в течение 15 минут – здесь имеется в виду более 5 нажатий кнопки СБРОС, для сброса ошибки 304 просто отключите котел от сети и включите его снова.
3 05 Внутренняя ошибка компьютера
3 06 Внутренняя ошибка компьютера
3 07 Внутренняя ошибка компьютера
Обмен данными с внешними устройствами Ну это на тот случай, если ваш котел подключен к GSM или интернету. (в общем, можно пропустить мимо)
4 01 Ошибка обмена между модемом и шиной
4 02 Ошибка модема GPRS / GSM
4 03 Ошибка сим-карты модема
4 04 Ошибка обмена между модемом и ЭБУ
4 05 Ошибка модема
4 06 Ошибка модема
4 07 Датчик температуры в помещении – бесконтактный
4 08 Датчик температуры в помещении – короткое замыкание
Зажигание и обнаружение (И это то, с чем вы действительно можете столкнуться) Кстати, некоторые из этих и других ошибок могут возникать при низком сетевом напряжении или плохом заземлении.Используйте стабилизатор. Иногда на работу котла влияет «полярность» в розетке, попробуйте повернуть вилку шнура питания, чтобы поменять фазу и ноль на проводе.
5 01 – Отсутствие пламени при розжиге.
Кончился газ, на этот раз 🙂 (кран забыли открыть после долгого вылета) Если еще есть газ, а котел даже горит, а потом гаснет с ошибкой 501, то проверьте ионизационный электрод ( Датчик пламени) Убедитесь, что он чистый и не погнут (см. Иллюстрацию в начале сообщения), провод от него не прерывается и доходит до платы, с которой он успешно соединен.
5 02 – Пламя обнаружено при закрытом газовом клапане
Возможные причины этого.
Если на самом деле пламени нет, но котел выдает эту ошибку, говоря «Я еще не открывал газ, но там все уже горит», то причина в ионизационном электроде, возможно, влажный и видит, что нет. Во-вторых, может быть неисправность газового клапана. Работаем для профессионалов.
Следующие четыре ошибки имеют общее описание: Возможная проблема в ионизационном электроде, давлении газа или потоке воздуха, выходе продуктов сгорания.Бывает, что в холодную погоду конденсат на дымоходе замерзает и препятствует попаданию воздуха в котел и из него. Поэтому правильная установка дымохода с небольшим уклоном вниз для отвода конденсата.
5 P1 Первая попытка розжига неудачна.
5 P2 Вторая неудачная попытка розжига
5 P3 Разделение пламени во время работы
5 p4 Три пламени за один цикл
6 01 Сработал датчик перегрева дымохода (только в аппаратах с открытой камерой сгорания он находится в зоне дымохода)
6 04 Слишком низкая скорость вентилятора или неисправность датчика Холла.
6 08 – Реле давления не сработало, но вентилятор включился (проверьте реле давления и все его соединения)
6 P1 или 6P2 – Задержка контакта реле давления воздуха.
Так же можно встретить такие проблемы с горячим водоснабжением из-за датчиков.
Ошибка х55 – И значение 45 может отличаться в зависимости от температуры воды. – причина, датчик NTSc.
Нестабильная работа горячего водоснабжения, потом зажигается бойлер, нет, на отопление все в норме.- вызвать расходомер (датчик расхода воды) Подробности обо всем этом, а также неисправность клапана сброса
Ну пожалуй и все, остаётся только дать ссылку на статью, где описана причина А вдруг пригодится!
Уважаемые посетители !!! Если вдруг вы решили отремонтировать газовый котел своими руками, не имея должной квалификации, то вы должны понимать, что собираетесь помешать проектированию газового оборудования. Информация в этом блоге дана только в качестве вводной, например, с чем я столкнулся и как я устранил это в моем случае.
Вы должны понимать, что всю работу выполняете на свой страх и риск, а потому, прежде чем браться за нее, подумайте, не лучше ли обратиться к специалистам.
Первая неисправность, которая произошла с моим котлом и положила начало изучению этого агрегата, заключалась в следующем: котел не загорается на дисплее – ошибка 607. А на улице зима, брррр холодно. Напомню, что речь идет о котле «Аристон» Clas 24 FF.
Итак, имея специальность радиотехника и немного времени на то, что бы не замерзло, я производю вскрытие, я начинаю искать.Что мне удалось выяснить и как решить эту проблему, как оказалось, это типичная проблема.
Котел не загорается на дисплее ошибка – 607
Если котел так себя ведет, обращаем внимание на какую деталь, в котле постоянно работает вытяжной вентилятор продуктов сгорания. Даже если выключить котел кнопкой на панели управления, он все равно будет крутиться.
Остановится только при полном обесточивании котла выдергиванием из розетки.И нужно снова подключиться к сети, вентилятор сразу начинает крутиться. Этот симптом является стопроцентной гарантией неисправности, описанной ниже.
Причина заклинило реле управления вентилятором – лечение, замена реле. Вообще, многие неисправности котла связаны с реле, и поскольку все это связано с неисправностями в электронном блоке управления ЭБУ, сервисные техники иногда рекомендуют заменить весь ЭБУ, а это очень хорошие деньги.
Ремонт электронного блока управления – своими руками
В этой теме я не просто хочу указать причину – мол реле заело – в этой теме вы узнаете, почему котел так реагирует на выход реле из строя, какое реле на плате отвечает за вентилятор, чем заменить и где взять.
Что ж, в следующих заметках я расскажу о других проблемах, связанных с компьютером, и не только. Для начала посмотрите на плату блока и расположение реле.
RL01 – Реле управления вентилятором. RL02 – Управление трехходовым клапаном. RL03- Контроль скорости насоса. RL04 – Управление насосом. RL05 \ RL06 – Питание подается на блок розжига и газовый клапан.
Порядковые номера реле указаны, как указано на плате. Неисправность, о которой идет речь, вызвана выходом из строя реле типа Rl 01 реле JZC-43F (3A 30VDC)
Это реле, отвечающее за управление вентилятором.
Проблема в том, что на тот момент не было возможности получить такие реле, а как я уже говорил, была зима, на ремонт времени не было.Поэтому для критиков этого метода сразу скажу, что я сделал то, что было возможно в тех обстоятельствах. Я установил реле большего размера с питанием катушки 24 В.
Как вы уже заметили, родные реле питаются от 30 вольт. Поэтому, чтобы облегчить жизнь реле на 24 вольта, я применил стабилизатор L7824CV. Это простой стабилизатор с входным напряжением до 35 вольт, выходным – 24 вольта. Вывод 1- Это вход, 2- Это общий отрицательный провод, 3- Выход напряжения 24 В.
1 и 2 провода стабилизатора, соблюдая полярность, припаяны к плате, именно там, где должны быть припаяны выводы катушки реле, а контакты катушки нового реле, аккуратно подключены, припаяны к стабилизатору, контакт 2 (можно идем прямо к радиатору где отверстие под болт тоже масса) и 3. Так было подано питание на катушку реле на 24 вольта. Так же аккуратно проводами соединяем с платой группу контактов на реле (нам нужно разомкнутое), те две точки, которые придется замкнуть контактами нового реле.
Все сделано аккуратно, с последующей изоляцией стыков термоусадочной трубкой. Но как показал последующий опыт, все эти заморочки с дополнительным стабилизатором оказались лишними.
Потом, когда вышло из строя другое реле, я установил реле на 24 вольта и со стабилизатором больше не возился, тоже работает, долго, но правда намного сильнее первого варианта.
Реле котла Ariston
Потом, намного позже, на AliExpress нашли аналоги нужных реле.Это реле фирмы “OMRON” G5NB-1A-E, или Panasonic ALD124 на 24 В. Они тоже на 24 Вольта, но как оказалось, это не проблема. Реле сделаны и отлично смотрятся, наверное, оригинал. Так что теперь у меня есть запас.
Дополнение: Если заказываете эти реле на Алиэкспресс, то обратите внимание на то, что есть точно такие же реле с питанием обмотки на напряжение 5 и 12 вольт. Нам нужно найти те, что на 24 вольта.
Уже пришлось с друзьями ремонтировать котел и использовать одно из полученных мною реле Omron: встало как родное, работает нормально.Кстати, продавцы чаще всего предлагают эти реле партиями по 10 или 50 штук. Заказал много. Позже нашел продавца, у которого можно заказать их индивидуально по хорошей цене, отзывы хорошие. Ссылка на этого продавца кстати есть возможность использовать кэшбэк.
P.S Хочу добавить про кэшбэк, за несколько мелких покупок я получил 2,32 доллара. Так что это действительно работает. Зарегистрируйтесь и получите возврат с каждой покупки. Около

Для тех, кому интересно, почему газовый котел не зажигается при работающем вентиляторе, читайте дальше.
Почему тухнет газовый котел, а точнее котел не зажигается
Газовый настенный котел имеет несколько степеней защиты, как для вашей безопасности, так и для защиты котла от более серьезных повреждений. Одним из элементов группы безопасности является реле давления или, как его называют в инструкции к котлу, «реле давления воздуха» (Инструкция по эксплуатации и обслуживанию котла)
На приведенном выше рисунке реле давления воздуха (Pressostat) – No.2,
№14 Электродвигатель вентилятора выхлопных газов (продуктов сгорания)
№ 3 Воздухозаборник с ловушкой.
Кстати, в моем котле этот узел №3 был сделан иначе. У меня была так называемая трубка Вентури, которая тоже имеет определенную защитную функцию, но об этом в следующем посте.
Вернемся к нашей неисправности: Итак, в порядке. Короче говоря, после получения команды пуска от блока управления срабатывает реле управления вентилятором.
В камере с турбиной (улиткой) создается тяга, которая через трубку Вентури передает вакуум на реле давления, в котором диафрагма втягивается, а контакты замыкаются, что, в свою очередь, сообщает блоку управления, что все в порядке – тяга есть, работать можно, зажигаем!
Таким образом в исправном котле порядок следующий:
НАЧАЛО КОМАНДЫ -> FAN -> PRESSO STAT – – ГАЗОВЫЙ КЛАПАН и ИСКРА.
Но что происходит, когда реле управления вентилятором заедает? Вентилятор получает питание сразу после включения котла. Он начинает вращаться, создает разрежение, и контакты реле давления замыкаются до получения команды запуска. Блок управления не оставляет это незамеченным и отменяет команду зажигания, отображает на дисплее ошибку 607 – что означает: Реле давления воздуха сработало до начала зажигания.
Так при залипании реле получается следующее:
ВЕНТИЛЯТОР -> ПРЕСССТАТ -> КОМАНДА ЗАПУСКА -> ОШИБКА 607
Вот и пироги! Это все.
Бойлер Аристон вода не нагревается. Что делать, если сломался котел Аристон. Коды ошибок
__________________________________________________________________________
Устранение неисправностей котлов Ariston моделей Egis и BS
Вопрос: Установлен газовый настенный котел Ariston egis 24 FF двухконтурный. Есть две проблемы: В режиме «Зима» при установке регулятора на 60 градусов и при нагреве до 60 градусов газовый клапан закрывается и вентилятор работает все время до следующего открытия клапана, то есть работает почти все время.Да и сам котел очень гудит, а вот вибрации нет. Подскажите, пожалуйста, в чем причина?
Ответ: время поствентиляции можно изменить, может много, обычно это 2 минуты (заводские настройки).
Q: Вы устанавливали? газовый котел Ariston Egis plus 24 ff (турбо), который на вторые сутки перестал включаться, турбина не работает. На панели мигает желтый светодиод (тяги нет), насос работает. При включении насос начинает работать, а затем начинает мигать желтый светодиод – вентилятор не включается, зажигания нет.Что может быть не так?
Ответ: Вначале нужно посмотреть, правильно ли установлена дымоходная система (см. Инструкцию по установке и установке) и не упало ли что-нибудь в дымоход. Необходимо снять эмалированную переднюю крышку котла, оцинкованную крышку и включить котел. Если вентилятор не запускается после включения циркуляционного насоса, желательно вызвать мастера из сервисного центра.
Если вентилятор запустился, но возникла «ошибка дымохода», выключите котел и проверьте герметичность силиконовой трубки от вентилятора до реле давления.Если вентилятор вращается, то ошибка дымохода обычно возникает из-за термического повреждения силиконовой трубки или трубки Вентури на корпусе вентилятора. Иногда – низковольтные эл.сети. В любом случае необходимо обязательно проверить установку дымоходной системы.
Вопрос: После простоя горелка перестала зажигаться: турбина запускается и через некоторое время горит желтый диод (ошибка дымоудаления), звука искры нет. Турбина не останавливается, расходуется ли газ – не знаю. Котлу полтора года.Подскажите, как поставить диагноз, к чему подготовить?
Ответ: Снимите переднюю крышку котла Ariston bs II 24 ff. Смотрим на верхнюю часть котла, где установлен мотор вентилятора дымоудаления. Слева от него находится реле давления, к нему подходят две силиконовые трубки. Проблема скорее всего в нем (точнее по его команде начинает зажигаться плата управления, открывается газовая арматура). Реле давления работает как обычное реле.
Возможные причины:
Лепестки реле застряли в самом реле давления или нет контакта из-за оксида на лепестках.
– окислились электрические разъемы на корпусе прессостата.
– лопасти вентилятора забиты пылью, не хватает вакуума / давления.
– силиконовые трубки от реле давления подключаются к так называемой трубке Вентури (она могла снова забиться пылью, либо была повреждена, оплавлена и т. Д.)
Вопрос: Подключен настенный газовый котел Ariston BS 24 FF (или CF, я не понял, в чем разница, или уже забыл). Купил указанный Аристон в прошлом году, в основном потому, что в доме уже есть что-то от этой компании, да еще на слух (результаты ненавязчивой рекламы).
Прошлой зимой котел работал без нареканий. Летом наливал воду из системы отопления, потому что в отопительный сезон из-за реакции воды с алюминиевым сплавом в радиаторах образовался сероводород, и радиаторы на лето нужно было оставить пустыми, чтобы их внутренняя поверхность был окислен. Итак, сегодня утром как-то прохладно, дела идут к осени, залил систему водой до нормального давления около 1,5 бар, включил котел.
Обнаружил, что котел не работает так, как работал в апреле-мае. Поставил температуру нагрева примерно на 50 градусов, и он минуту поработал и выключил. Воздух везде удаляется, в том числе и из корпуса циркуляционного насоса. Что примечательно, помпа вроде работает, но при открытии центральной пробки вода еле течет, и не разбрызгивается во все стороны, как было раньше.
Вода, подаваемая к насосу и на выходе, слегка теплая, а корпус насоса если и не горячий, то очень теплый.По-прежнему. Во время многочисленных попыток заставить котел заработать, произошла завалка из-за недостаточного давления воды. При том, что давление было выше 1,5 бар. Примените сброс, как рекомендовано в руководстве. Не помогло. Подскажите как исправить?
Ответ: Отвинтите заглушку на насосе под валом на конце паза. Попробуйте повернуть вал насоса отверткой.
Вопрос: Котел Ariston BS 15 устанавливается в квартире с индивидуальным отоплением. Последние несколько дней во время работы он стал работать значительно громче.Ошибок нет. В чем может быть проблема?
Ответ: Проверьте фильтр в системе отопления.
Вопрос: Установлен и подключен котел Ariston BS II 15. Авария – Нет ГВС.
1. Промыть теплообменник.
2. Геркон вроде работает, проверяю – включаю забор горячей воды (котел в летнем режиме), мигает светодиод “40”, т.е. есть сигнал приема ГВС.
3. Картридж трехходового клапана вытащен, промыт, прочищен.
4.Демонтировал мотор / сервопривод трехходового клапана, были капли воды, грязь, все почистил, проверил прямо от 220 вольт, оба положения работают, то есть мотор гудит, шток уходит внутрь.
Установил все обратно, включил котел, включил забор ГВС, держал руку на маленьком двигателе. Первое время мотор работал, чувствовались щелчки механизма и работа мотора. Второй раз уже нет. Снял моторчик, сверху патрон трехходовой водяной, но внутрь мотора не попал, разобрал, посмотрел.Помогите разобраться в причине, что поменять?
Ответ: Этот котел не повреждает электрическую часть серводвигателя, так как стоит вертикально. Тормозит механик спереди. Снимаем с картриджа и гоняем туда-сюда, включая отключение горячей воды. Обратите внимание на толкатель штока.
Вопрос: Котел Ariston bs II 24 ff при первом включении запускается нормально на 30-40 секунд, затем начинают мигать сиденья 40.50 и пламени нет. Последующие перезапуски результатов не дают.Ставить плату от исправного котла – такая же ситуация. Поменял датчики ntc – такая же ситуация.
Ответ: У нас эта ошибка каждый день на этих котлах. насосы слабые до плохой воды. Слейте воду из котла и проверьте крыльчатку вручную.
Вопрос: 4 год котла. Отопление работает отлично. На подаче горячей воды он включается, нагревается около минуты и выключает пламя, горит зеленым 40-80, затем мигает зеленым ошибка 40-50 и желтый дымоход «Предупреждение о недостаточном количестве воды под давлением».После этого появляется пламя и греется дальше, затем снова гаснет.
Ответ: Похоже, вторичный теплообменник накалился, перегревается и отключается. Необходимо смыть.
Вопрос: Котел Ariston Egis plus 24 CF (дымоход) не работает на горячее водоснабжение. Отопление работает нормально, но ГВС не хочет. Перебрал котел, прочистил, открытых дефектов не обнаружил. Котел вообще не реагирует на открытие крана горячей воды. Я поигрался с датчиком воздуховода (геркон), если честно, не понял, как он должен работать, я понимаю, что должен быть магнит для геркона, который его включает, но я его не нашел .
Пытался перемыть клеммы датчика ГВС на входе в плату – котел не дал никакой реакции. Подозреваю, что глючит электронная плата. А вот с обратной стороны замерил сигнал на закрытие датчика протока при открытом кране ГВС (подача воды отличная) – сигнала не обнаружено. Как точно определить. в чем беда а если в электронике. Можно ли это исправить?
Ответ: крыльчатка датчика протока не вращается – попала грязь или, при первичном пуске, смешанная подача холодной воды с выходом горячего водоснабжения.Скорее всего, либо давление меньше 0,25 Бар, либо расход меньше 2,5 л / мин, конечно, в контуре ГВС. Хотя очень странно, почему не заработало при замкнутых контактах – должно работать как раз для режима ГВС. скорее, мы должны искать причину в доске.
И, конечно же, в первую очередь звонит сам геркон, хоть тебе и «не хватает», значит все равно в плате. В язычковом датчике потока нет «движущихся» частей. Есть мембрана, в которой закреплен магнит, при появлении давления мембрана изогнута, и магнит приближается к геркону – замыкая контакты.
Вопрос: Проблема началась с момента установки котла, крыльчатка постоянно останавливается. Выну, постираю, подействует, может неделя работы может полдня. Уже поставили фильтр перед котлом. может есть какая-то смазка для нее или еще что, все соседи вообще китайцы и проблем нет, и я решил, что будет лучше, купил аристон и не доволен. может какая переделка есть?
Ответ: Первые модели этих котлов – это болезнь.Решается только заменой крыльчатки. Вроде увеличили зазоры (между подвижной и неподвижной частью) и проблема решилась. Вырежьте перегородки между магнитами и все заработает.
Вопрос: Подключен настенный котел Ariston Aegis Plus. Перечитал сервис – по мануалу снял переднюю стенку, крышку и понял, что на турбину нет напряжения. В принципе, понятно, что не понятно, то ли реле, то ли микровыключатель, которым оно управляет.Следы пайки именно там, где я думал. Вопрос в том, почему? (Стабилизатор стоит APC 1200, это мощный стабилизатор, а не ИБП).
Ответ: Проверить всю цепочку:
1. Выхлопная труба (наличие грязи и посторонних предметов), особенно всасывающая часть;
2. Вентилятор (турбина) – наличие грязи на лопастях, свободное вращение.
3. Срабатывание реле давления, конечно же после пуска турбины.
4. Реле вентилятора – на плате – оно подключено к катушке 24 В постоянного тока, и работает ли контакт при 220 В.
Вопрос: У меня газовый котел Ariston egis plus 24 FF. Я работал нормально 2 года, и вот столкнулся с такой проблемой. При использовании душа давление падает до 0 и бойлер блокируется. Включаю воду и довожу до 1. Котел включается, но при нагревании давление начинает стремительно расти и достигает 3.
Необходимо выключить нагрев и спустить воду из АКБ, чтобы снизить давление. Если не использовать горячую воду, то при нагреве давление достигает 1.5-2 в зависимости от температуры, а при перерывах в нагреве она падает до 1-1,5. При включении горячей воды давление начинает падать. Если кто сталкивался с такой проблемой, то помогите (нет утечки внешней воды).
Ответ: Не работает мембрана, проверьте давление в мембранном баке. Если при нажатии на ниппель нажимается вода, необходимо будет заменить бачок. Или установка дополнительного (нового) бака в обратку, намного дешевле Аристоновского.
Вопрос: У меня проблема с этим типом котла. Аппарат не включается на отопление, а при включении ГВС моргает 40, в паспортах такой ошибки нет.
Ответ: Что-то мне подсказывает, что это не ошибка, а показатель расхода бытовой воды заданной температуры. Я бы заменил датчик NTC на ГВС. Датчик расхода стандартный (8 импульсов на 1 литр в минуту). Индикатор 40 моргает. Значит воздуховод определен. И горелка молчит.Считаю, что датчик NTC отвечает за ГВС.
Вопрос: У меня настенный котел Ariston Egis Plus 24 FF два года эксплуатации. Все лето котел не использовался, а осенью изначально включился нормально (режим отопления), отработал заданную температуру, выключился и все. когда я попытался его снова включить, желтый светодиод начал мигать и котел не загорался.
При этом вентилятор постоянно работает. При нажатии на кнопку сброса и при попытке перезапуска в ручном режиме котел не загорается.При этом вентилятор работает постоянно. После отключения питания от котла и повторного включения, вентилятор сразу же начинает работать, и когда я пытаюсь зажечь, желтый светодиод снова мигает, и котел не работает.
Если при этом в верхней части котла снять пластиковую крышку (я так понимаю, это точка отвода подаваемого воздуха), то внутри котла что-то щелкает (наверное, пневморель). Потом, если эту пипетку поставить обратно, то в бойлере снова что-то щелкает, светодиод гаснет и загорается горелка.Котел достигает заданной температуры, горелка гаснет, и при попытке ее автоматического перезапуска желтый индикатор снова начинает мигать, а котел не загорается. Что делать? Помощь. Что за неисправность?
Ответ: Поменяйте реле турбины – все встанет на свои места. Реле на плате – у него «залип» контакт, значит вентилятор (турбина) работает постоянно, до того, как вытащить вилку питания. Если вилка вставлена в розетку, то в любом режиме вентилятор включится и будет работать бесконечно.Реле должно включиться по команде (с процессора поступает 24В), напряжения нет – реле выключено.
__________________________________________________________________________
__________________________________________________________________________
_______________________________________________________________________________
Торговая марка Ariston, имеющая полное название Hotpoint / Ariston, принадлежит итальянской компании Indesit, которая производит бытовую технику различных направлений.В том числе отопительные котлы. Все оборудование оснащено электронным управлением, при возникновении неисправностей котел Аристон отображает коды ошибок на встроенном индикаторе.
Особенности газовых котлов Ariston
Популярность техники под брендом Hotpoint / Ariston связана не только с невысокой ценой на всю продукцию. Функциональность этой техники часто схожа по своим характеристикам с флагманскими моделями известных производителей.
Итак, для газовых приборов этого разработчика наличие таких функций считается нормой:
Автоматическое поддержание температуры воды на выходе вне зависимости от каких-либо изменений окружающей среды, а также при изменении температуры воды сам колеблется, и его давление изменяется.Интенсивность пламени регулируется без вмешательства пользователя;
Автоматическая откачка воздуха из системы отопления, что создает безопасные условия для работы устройства;
При возникновении нештатных ситуаций работа циркуляционных насосов блокируется.
Фиг.1
Все защитные системы, а также блок поддержания и регулирования пламени работают через электронную плату. Это позволяет организовать не только удобную панель с кнопками управления, но и индикацию текущего режима работы, а при необходимости – коды ошибок с указанием предполагаемой причины возникшей проблемы.
Расшифровка этих кодов обычно представлена в инструкции по эксплуатации. Владелец оборудования может самостоятельно разобраться в ситуации и при наличии навыков также может устранить причину. Но в большинстве случаев такая информация полезна только для того, чтобы определить, достаточно ли будет просто перезапустить котел или пора вызывать мастера в дом.
Типичные ошибки в работе котлов Ariston
Все возникающие неисправности в работе газовых котлов можно разделить на категории, что позволяет отнести их к отдельным узлам устройства или к разным уровням сложности по степени сложности. нужно вызвать мастера.Конечно, есть такие проблемы, которые встречаются практически во всех газовых котлах, например, сепарация пламени.
Расшифровка кодов ошибок котлов
На экране вместо часов отображаются цифровые комбинации, поэтому было выбрано не буквенное обозначение, а цифровое.
Итак, список кодов обычно выглядит так:
101 – перегрев котла.
102 – датчик давления не работает.
103 – недостаток воды или ее небольшой напор (скорость изменения температуры носителя более 7ºC в секунду).
104 – недостаток воды или ее небольшой напор (скорость изменения температуры носителя более 20ºС в секунду). В случае ошибки 104 котел Аристон необходимо вернуть в исходное состояние с помощью кнопки Reset.
105 – недостаток воды или ее небольшой напор (температура воды на подаче выше, чем на входе, более 55ºС).
106 – недостаток воды или ее небольшой напор (температура воды на подаче ниже, чем на входе, на 10ºС и более).
107 – недостаток воды или ее небольшой напор (температура воды на подаче ниже, чем на входе, на 30ºС и более).
108 – нет воды в первом контуре. При ошибке 108 котел Аристон не сбрасывается кнопкой Reset, нужен ремонт.
109 – избыточное давление в первом контуре. При ошибке 109 бойлер Аристон тоже не имеет смысла ронять, необходимо проверить водопровод.
110 – потерян контакт в датчике NTC1.
111 – короткое замыкание в датчике NTC1.
112 – пропал контакт в датчике NTC2.
113 – короткое замыкание в датчике NTC2.
114 – датчик внешней температуры не обнаружен.
115 – датчик внешней температуры замкнут накоротко.
1п1 – плохая циркуляция воды или ее отсутствие, определяется по признаку: повышение температуры носителя происходит быстрее 7ºC в секунду.
1р2 – плохая циркуляция воды или ее отсутствие, определяется по признаку: когда разница температур между выходом и входом более 55ºС.
1п3 – плохая циркуляция воды или ее отсутствие, определяется по признаку: когда температура возвратной воды выше температуры подачи на 10ºС.
Этот перечень кодов относится исключительно к отопительному контуру, для остальных узлов также существует отдельный набор кодов. В зависимости от модели могут появиться дополнительные сигналы, их описание можно найти в инструкции по эксплуатации.
Фиг.2
Коды ошибок других агрегатов котла
Список всех возможных ошибок, их числовое обозначение, расшифровка может занять много времени. Чтобы более полно представить себе значение различных кодов, стоит дать описание наиболее важных, наиболее часто встречающихся проблем газовых котлов.
501 – ошибка котла Ariston 501 указывает на проблемы с розжигом, котел необходимо сбросить кнопкой RESET. Если пламени нет, проверьте подачу газа.
6п1 – при возникновении ошибки 6п1 котла Аристон должен проверить вытяжную систему, это означает, что контакты реле, отвечающего за работу вентилятора, не замкнулись нормально. Иногда помогает сбросить кнопка Reset.
5п3 – при ошибке 5п3 в котле Аристон пламя отрывается от горелки.
117 – при возникновении ошибки 117 котел Аристон надо сбросить с помощью кнопки Reset, и он должен заработать.
сп3 – нет розжига горелки. Встречается в моделях с индексом EGIS Plus и т.п. Иногда это интерпретируется как пламя, что позволяет отнести код sp3 к наиболее критическим ошибкам.
Особое внимание следует уделять таким вопросам, как разделение пламени. Это происходит из-за слишком большого потока газа и может привести к загазованию внутри котла.Та же ошибка котла Аристон 501 или 6п1 особых проблем не вызывает, кроме невозможности включить нагрев воды. Ошибка – пламегаситель в котле Аристон может свидетельствовать о серьезных проблемах в системе подачи, сами они не решаются, нужно лишь вызвать мастера, предварительно отключив подачу газа.
Когда пламя прекращается, возникает пожароопасная ситуация, поэтому, если это происходит часто или даже систематически, необходимо позаботиться о проверке линии подачи газа.Скопившийся в котле газ может воспламениться и нанести ему механические повреждения или даже создать опасность для здоровья людей, проживающих в квартире.
Кроме того, значительно снижается эффективность нагрева, увеличивается расход газа на такой же объем воды. Мощность пламени должна регулироваться плавно, без хлопков внутри котла и других аномальных явлений и звуковых эффектов. Только тогда можно ожидать от обогревателя экономичной работы.
Фиг.3
Особенности некоторых моделей на примере Ariston EGIS Plus 24
Газовый котел марки EGIS Plus 24 оснащен двухконтурной системой отопления, закрытой камерой сгорания и навесным корпусом.Им можно утеплить площадь до 250 кв. Помимо автоматической защиты от серьезных проблем (перегрев, замерзание или заклинивание насоса), есть две важные функции. Это способность легко переносить все скачки напряжения и стабильная работа в условиях пониженного давления газа.
Но, несмотря на столь продуманный дизайн, у этой модели есть слабые места. Так что ошибка sp3 в нем появляется гораздо чаще других. В разных ситуациях пламя не горит даже при, казалось бы, благоприятных условиях до такой степени, что мастера разводят руками.И регулируют клапаны, проверяют доступ и отвод воздуха / выхлопных газов, очищают накипь и все равно ошибка может повториться в самый неожиданный момент.
Якобы причины ошибки sp3, по словам владельцев, разные. Вот вроде бы подключение к сантехнике через шланг мешает, то ошибка выдается после переключения на систему отопления после использования горячей воды. В целом EGIS Plus считается надежной моделью, но явные дефекты, такие как описанная плавающая ошибка, снижают ее популярность.
__________________________________________________________________________
Котлы Ariston – Вопросы экспертам
Вопрос: Котел ARISTON EGIS. Подскажите, пожалуйста, об этой проблеме? При нагревании в режиме отопления до 70 градусов и более котел начинает булькать как бы внутри. Почему? Что делать?
Ответ: Теплообменник в масштабе. Попробуйте промыть его кислотой.
Вопрос: Подскажите пожалуйста, если кто знает, какое реле на плате котла Ariston EGIS 24FF относится к вентилятору? Хочу поменять, а то вентилятор все время крутится и не дает работать пневмореле.И как в дальнейшем избежать таких повреждений? Кто-то советует стабилизатор (какой?), Кто-то сетевой фильтр (какой?), Кто-то бесперебойник (какой?). Теперь ничего не стоит.
Ответ: Ни сетевой фильтр, ни стабилизатор не помогают реле выйти из строя; все зависит от качества самого реле. Реле на плате RL01 (видно по дорожкам) – имя F3AA024E (одноконтактный, питание 24В).
Вопрос: На котле ARISTON EGIS 24FF не регулируется температура воды после ГВС (вода перегревается).Переключение котла на режим зима / лето, изменение расхода воды (больше / меньше) через ГВС не дает никаких результатов. В режиме отопления температура воды на выходе из котла регулируется нормально.
Ответ: Нельзя регулировать минимальное давление газа, вышел из строя датчик температуры NTC – ГВС, не работает регулятор уставки температуры и т.д.
Вопрос: У котла ARISTON EGIS 24 проблема с крыльчаткой HVS. Чистили, постирали и все безрезультатно.Запускается только при высоком давлении воды и не всегда.
Ответ: Если крыльчатка не крутится от сильного запаха и результатов очистки нет, то ее необходимо заменить.
Вопрос: Подскажите, пожалуйста, в чем может быть дело? Пароварка Ariston Egis 24FF: открыл краны горячей и холодной воды, принял душ, через 10 минут закрыл краны, а через 15 минут заметил, что вентилятор в бойлере все еще работает. Горит только зеленая лампочка, котел включен.Нажал клавишу биполярного переключателя, индикатор погас, но вентилятор продолжает работать и выключается только при отключении котла от сети.
Через минуту подключил котел к сети – сразу заработал вентилятор. Я нажал кнопку биполярного переключателя – загорелась зеленая лампочка. Повернул регулятор отопления – котел пищал (наверное, насос включили), но горелка не загорелась, а оранжевый индикатор неисправности дымохода начал мигать.Вентилятор все это время работает. Поставить регулятор отопления на ноль – перестал мигать оранжевый индикатор.
Открыл кран горячей воды – дважды мигнул индикатор 40 градусов (как всегда мигает при открытии горячей воды) и снова мигнул оранжевый индикатор дымоудаления. Газ ни разу не загорелся. Вентилятор все это время работает. Давление в системе отопления
нормальное – чуть меньше 1.
Ответ: Нужно проверить реле турбины.
Вопрос: Не работает горячая вода при выключенном отоплении.При включении отопления идет горячая вода, если выключить отопление, горячая вода пропадает. Что может быть?
Ответ: Не работает датчик протока ГВС – загрязнение турбины.
Вопрос: Котел ARISTON EGIS 24FF. Что-то щелкнуло в котле, и все светодиоды погасли. Заменил предохранитель. Котел ожил, но и в режиме отопления, и в режиме горячей воды горит красный индикатор «пропадание розжига горелки». После сброса то же самое. Горелка пытается – через несколько секунд слышны щелчки разрядов, затем щелкает реле и загорается светодиод «отказ зажигания горелки».Что может быть сделано?
Ответ: Проверить катушку газового клапана и напряжение, поступающее на нее при зажигании искры.
Сопротивление EV1 (между выводами 3 и 4) = 878 Ом
Сопротивление EV2 (между выводами 1 и 3) = 6860 Ом
Вопрос: Из вентиляционного отверстия начала активно капать вода и давление в системе начало падать . Что бы это могло быть?
Ответ: Нужно поменять воздухоотводчик, и давление перестанет падать. В качестве временной меры можно закрыть вентиляционное отверстие.
Вопрос: Байпасный котел Ariston 24 – отопление и отопление в норме, но если включить горячую воду, горелка погаснет. Если выключить отопление и включить горячую воду – горелка не загорается. Что может быть сделано?
Ответ: Проверьте датчик NTC, который находится на ГВС.
Вопрос: Проблема такая: сегодня хотел включить обогрев, контур замкнулся, закипел, резко поднялось давление и он выключился. Такое предположение, что не запустился циркуляционный насос.Что может быть сделано? Как проверить?
Ответ: Выкрутите пробку насоса и с помощью тонкой отвертки проверните вал насоса. Если он легко вращается, но не запускается, проверьте конденсатор насоса.
Вопрос: Подскажите пожалуйста, у меня есть ariston egis 24, отопление работает, а горячей воды нет. Как настроить?
Ответ: проверьте крыльчатку датчика расхода крыльчатки.
Вопрос: Сегодня загорелся Красный Сид. При нажатии на Reset красный светодиод гаснет, котел запускается, горелка загорается, искра продолжает слабо щелкать, как будто в пол и котел заблокирован.Что могло быть? Котел дымоходный.
Ответ: Котел не видит пламени – проверьте электрод.
Вопрос: Котел ARISTON UNO. Помогите разобраться в своей вине. Когда котел работает в режиме ГВС, теплоноситель одновременно циркулирует по отопительному контуру (через батареи). Как я понял из инструкции – это ненормально. Для зимнего периода не критично, а для лета. Может хватит закрыть вентиль на подаче теплоносителя от котла в систему отопления, не приведет ли это к еще худшим последствиям?
Ответ: Вы можете разобрать 3-ходовой клапан и очистить его, проверить сервопривод – нормально ли он переключается – если что, замените привод и внутреннюю часть 3-ходового клапана.Но также можно закрыть кран отопления на лето – никаких последствий быть не должно.
Вопрос: Котел Аристон Уно турбо. Привод трехходового клапана находится в режиме ГВС. Не переключается отопление, пробовал ставить еще, проверял датчик протока ГВС. Результат 0. Подскажите, а что еще могло быть?
Ответ: Если котел переведен в летний режим, но ГВС не включается, то привод будет в режиме ГВС, но газ не загорится.Если в зимнем режиме выставить температуру повыше, то должен переключиться привод и загорится газ.
Необходимо снять привод – проверить выключатель (нажать спичкой – проверить движение штанги) при включении – выключить подачу горячей воды в зимнем режиме, если не двигается, но горит газ вверх проверьте, подано ли на привод напряжение с реле. Проверьте шток самого 3-ходового клапана, не перемещается ли он на 1 см глубиной.
Вопрос: При работе котла Аристон Уно в режиме отопления в квартире нагревается только одна батарея, котел перегнал максимальную температуру и циклически включается и выключается.В системе нет воздуха. Что делать?
Ответ: Проверьте фильтр на обратном трубопроводе отопления, проверьте клапаны, которые отсекают систему от котла, проверьте прокладки на накидных гайках, если есть, проверьте трубы – особенно подающую – на наличие воздуховода. Проверить работу 3-ходового клапана – греет ли он в режиме отопления – теплообменник ГВС.
Вопрос: Проблема с котлом Аристон Уно; в режиме отопления нагреваются только батареи возле котла. Ощущение слабого кровообращения, раньше звук помпы был громче.Воздуха нет, возвратный фильтр чистый. Рабочий режим: горелка 30c, ожидание 2 мин.
Раньше режим работы казался другим, горелка дольше горела и режим ожидания был дольше. Ставишь на максимум прогреваешь все батарейки. Последние дни выключается 1 раз так: все индикаторы горят и не мигают, сделал сброс – запустилось. 2 раза: ничего не горит, котел горит, на сброс не реагирует.
Отключил питание на несколько минут – запустилось.3 раза: мигает зеленый индикатор и все, котел просто не запускается, не реагирует на сброс, также отключил питание. Может это совпадение, поломки разные. Что может быть сделано?
Ответ: Поломка кажется другим. Как работает горячая вода? Отлично? 1 и 2 раза – выход из строя платы. 3 раза – не работают датчики NTC. Когда прогреваются только возле радиаторов – нужно проверить температуру обратной и подающей на котле, а также температуру, которая выставляется.
Возможно минимальное пламя на котле не выставлено, возможно датчики, а может накипь в теплообменнике, а может 3-х ходовой клапан не закрыт, а в подающей трубе мусор.
Вопрос: Подскажите пожалуйста котел ariston uno, давление с турбонаддувом постоянно растет за 8 часов до 4 и если не сбросить, происходит аварийный слив и вливаются 2 ведра воды. Давление в расширительном бачке было прокачано 0,5 до 1,5 опустили воздух из системы, поменяли заглушку на бачке на более надежную.
Ответ: Проблема все пропорциональна количеству воды в системе отопления / объему расширительного бака. Давление в баке проверяется при отсутствии воды в бойлере и на манометре = 0 бар.
Давление азота или воздуха в баллоне должно быть в пределах 0,8 бар. Если ваша система отопления содержит большое количество воды – более 100 литров – вам понадобится дополнительный расширительный бак.
__________________________________________________________________________
__________________________________________________________________________
_______________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Небольшие котлы для отопления с использованием газа сейчас часто используются в домах и квартирах, и многие из лучших таких устройств выпускаются под итальянским брендом Ariston.Мы рассмотрим некоторые модели этой марки и относительно этих моделей сошлемся в инструкции на газовый котел Аристон.

Этот бренд известен во всем мире. Его корни, как и многие другие крупные бренды, уходят корнями в начало 20 века, когда предприимчивые итальянцы организовали семейный бизнес. Теперь бытовая техника Ariston в каких-либо рекомендациях не нуждается.
Газовые котлы
Ariston, если сделать краткий обзор, показывают себя очень надежными и популярными.Основная специализация компании – настенные бытовые котлы с двумя контурами отопления – для отопления и для горячего водоснабжения. Они представлены несколькими сериями:
Первое семейство обладает богатым функционалом. Второе семейство славится практичностью. Третья серия отличается компактными котлами вкупе с великолепным дизайном. О моделях двух последних серий поговорим ниже. Каждый вид газовых котлов Ariston имеет хорошие отзывы потребителей во всем мире.
Специально для двух моделей
Разберем для наглядности две конкретные модели Аристон, чтобы понять, каковы характеристики и характерная неисправность газовых котлов Аристон. Эти две модели перечислены ниже.
BS 24 FF.
Uno 24 MFFI.
Если первый блок отличается многофункциональностью и отличной автоматикой защиты от различных падений, то второй несколько проще, но дешевле.
Итак, приступаем к обзору этих двух очень популярных настенных газовых котлов и инструкции к ним.
BS 24 FF
Это оборудование для настенного монтажа. Агрегат двухконтурный, то есть на отопление и горячую воду. Предназначен для обогрева помещений площадью до 250 м2. Его мощность составляет 24,2 кВт, чего вполне достаточно для комфортной ванны.
Ниже перечислены основные достоинства данной модели – их много.
Установлен для работы при пониженном давлении газа, а также при сокращении подачи водопроводной воды.
Имеет защиту от перепадов напряжения.
Имеет функции блокировки насоса, а также защиты от замерзания.
Есть регулировка интенсивности отопления и температуры горячей воды.
Есть два встроенных фильтра для воды – на первый и второй контур.
Автоматика оснащена системой самодиагностики.
Первичный теплообменник (для отопления) – медный со специальным покрытием.

Что ж, эти данные впечатляют.Обратите внимание, что мы перечислили не все преимущества, а только самые важные. К недостаткам этой модели можно отнести только ее высокую стоимость.
Приведем краткую инструкцию по эксплуатации газового котла Ariston Вs 24 FF.
Необходимо следить за тем, чтобы давление воды в системе водоснабжения составляло от 0,6 до 1,5 бар.
После нажатия кнопки включения горелка включается без ручного вмешательства.
На панели находится регулятор нагрева, с его помощью можно менять зимний и летний режимы.
Регулировка температуры отопления и горячей воды также производится регуляторами.
Для выключения нажмите кнопку “выключить”.
Имеется автоматическое отключение горелки при неисправностях, тип которых отображается на панели.
Неисправности газового котла Ariston VS 24 FF, из-за которых горелка может отключаться:
недостаточный напор воды;
короткое замыкание;
сбой связи с интерфейсом;
неполадки в электрической цепи;
разрушение пламени.
Как видите, инструкция по эксплуатации этого газового котла Ariston показывает, что прибор этой марки чрезвычайно удобен в эксплуатации и защищен от различных неприятностей. Посмотрим, как себя ведет его коллега.
Uno 24 MFFI

Это также двухстенный блок. Относится к снятой с производства серии. Его достоинства перечислены ниже.
Также есть блокировка помпы.
Оборудован защитой от замерзания для контуров отопления и горячего водоснабжения.
Есть регулировка мощности нагрева.
Есть функция «Трубочист».
Как видите, некоторые функции аналогичны функциям предыдущей модели. Хотя здесь их намного меньше. К тому же у модели есть недостатки:
есть различные поломки;
несколько степеней защиты.
После нажатия кнопки включения горелка зажигается без ручного вмешательства.
Регулировка зимнего и летнего режимов осуществляется поворотом одной ручки.
Эта же ручка регулирует температуру нагрева.
Температура ГВС устанавливается другой ручкой.
Выключение производится той же кнопкой, что и включение.
Есть системы запирания. Неисправности газового котла Ariston Uno, при которых блокируется горелка:
Нарушения в системе зажигания;
недостаточная циркуляция воды;
перегрев;
нарушение дымоудаления.
Итак, инструкция к этому газовому отопительному котлу Ariston показывает, что он несколько проще в использовании, к тому же имеет меньше функций по сравнению с предыдущей моделью.
Сводная таблица

Кстати, о сравнении. Для наглядности мы обобщили данные по этим двум моделям в таблице ниже, там же указаны средние цены на них. Вот таблица.
Модель Технические характеристики Типичные неисправности средняя стоимость
BS 24 FF 24,2 кВт, двухконтурный, настенный, закрытая камера сгорания, электророзжиг. Неисправность реле давления. 33000 руб.
Uno 24 MFFI 24 кВт, двухконтурный, настенный, закрытая камера сгорания, электророзжиг. Есть проблемы с трехходовым клапаном, так как он имеет не очень идеальную конструкцию, могут быть проблемы с электронной платой управления. Возможные засоры в теплообменнике из-за отсутствия фильтра для воды. 27000 руб.
Вот отдельная колонка для информации о типичных неисправностях конкретной модели.Как видите, газовый котел Ariston Bs 24 FF имеет меньший набор типичных неисправностей, что говорит в пользу его надежности. В случае этих поломок лучше обратиться в сервисную службу, чтобы избежать лишних проблем. Хотя такой прибор, как реле давления, можно поменять самостоятельно – достаточно разъединить контакты, отсоединить и установить новый в обратном порядке.
Вообще неисправность двухконтурного газового котла Аристон любой модификации – явление редкое.Кроме того, в первой модели (по таблице) есть система самодиагностики, облегчающая поиск неисправностей . А проблемы второй модели решаются своевременной профилактикой. Хотя последнее обязательно для всех теплогенераторов на газе.
Уважаемые посетители !!! Если вдруг вы решили отремонтировать газовый котел своими руками, не имея должной квалификации, то вы должны понимать, что собираетесь помешать проектированию газового оборудования.Информация в этом блоге дана только в качестве вводной, например, с чем я столкнулся и как я устранил это в моем случае.
Вы должны понимать, что всю работу выполняете на свой страх и риск, а потому, прежде чем браться за нее, подумайте, не лучше ли обратиться к специалистам.
Первая неисправность, которая произошла с моим котлом и положила начало изучению этого агрегата, заключалась в следующем: котел не загорается на дисплее – ошибка 607. А на улице зима, брррр холодно.Напомню, что речь идет о котле «Аристон» Clas 24 FF.
Итак, имея специальность радиотехника и немного времени на то, что бы не замерзло, я производю вскрытие, я начинаю искать. Что мне удалось выяснить и как решить эту проблему, как оказалось, это типичная проблема.
Котел не загорается на дисплее ошибка – 607
Если котел так себя ведет, обращаем внимание на какую деталь, в котле постоянно работает вытяжной вентилятор продуктов сгорания.Даже если выключить котел кнопкой на панели управления, он все равно будет крутиться.
Остановится только при полном обесточивании котла выдергиванием из розетки. И нужно снова подключиться к сети, вентилятор сразу начинает крутиться. Этот симптом является стопроцентной гарантией неисправности, описанной ниже.
Причина заклинило реле управления вентилятором – лечение, замена реле. Вообще, многие неисправности котла связаны с реле, и поскольку все это связано с неисправностями в электронном блоке управления ЭБУ, сервисные техники иногда рекомендуют заменить весь ЭБУ, а это очень хорошие деньги.
Ремонт электронного блока управления – своими руками
В этой теме я не просто хочу указать причину – мол реле заело – в этой теме вы узнаете, почему котел так реагирует на выход реле из строя, какое реле на плате отвечает за вентилятор, чем заменить и где взять.
Что ж, в следующих заметках я расскажу о других проблемах, связанных с компьютером, и не только. Для начала посмотрите на плату блока и расположение реле.
RL01 – Реле управления вентилятором. RL02 – Управление трехходовым клапаном. RL03- Контроль скорости насоса. RL04 – Управление насосом. RL05 \ RL06 – Питание подается на блок розжига и газовый клапан.
Порядковые номера реле указаны, как указано на плате. Неисправность, о которой идет речь, вызвана выходом из строя реле типа Rl 01 реле JZC-43F (3A 30VDC)
Это реле, отвечающее за управление вентилятором.
Проблема в том, что на тот момент не было возможности получить такие реле, а как я уже говорил, была зима, на ремонт времени не было.Поэтому для критиков этого метода сразу скажу, что я сделал то, что было возможно в тех обстоятельствах. Я установил реле большего размера с питанием катушки 24 В.
Как вы уже заметили, родные реле питаются от 30 вольт. Поэтому, чтобы облегчить жизнь реле на 24 вольта, я применил стабилизатор L7824CV. Это простой стабилизатор с входным напряжением до 35 вольт, выходным – 24 вольта. Вывод 1- Это вход, 2- Это общий отрицательный провод, 3- Выход напряжения 24 В.
1 и 2 провода стабилизатора, соблюдая полярность, припаяны к плате, именно там, где клеммы катушки реле должны быть загерметизированы, а контакты катушки нового реле, аккуратно подключены, припаяны к стабилизатору, контакт 2 (можно идем прямо к радиатору там, где отверстие под болт тоже масса) и 3. Так было подано питание на катушку реле на 24 вольта. Так же аккуратно проводами соединяем с платой группу контактов на реле (нам нужно разомкнутое), те две точки, которые придется замкнуть контактами нового реле.
Все сделано аккуратно, с последующей изоляцией стыков термоусадочной трубкой. Но как показал последующий опыт, все эти заморочки с дополнительным стабилизатором оказались лишними.
Потом, когда вышло из строя другое реле, я установил реле на 24 вольта и со стабилизатором больше не возился, тоже работает, долго, но правда намного сильнее первого варианта.
Реле котла Ariston
Потом, намного позже, на AliExpress нашли аналоги нужных реле.Это реле фирмы “OMRON” G5NB-1A-E, или Panasonic ALD124 на 24 В. Они тоже на 24 Вольта, но как оказалось, это не проблема. Реле сделаны и отлично смотрятся, наверное, оригинал. Так что теперь у меня есть запас.
Дополнение: Если заказываете эти реле на Алиэкспресс, то обратите внимание на то, что есть точно такие же реле с питанием обмотки на напряжение 5 и 12 вольт. Нам нужно найти те, что на 24 вольта.
Уже пришлось с друзьями ремонтировать котел и использовать одно из полученных мною реле Omron: встало как родное, работает нормально.Кстати, продавцы чаще всего предлагают эти реле партиями по 10 или 50 штук. Заказал много. Позже нашел продавца, у которого можно заказать их индивидуально по хорошей цене, отзывы хорошие. Ссылка на этого продавца кстати есть возможность использовать кэшбэк.
P.S Хочу добавить про кэшбэк, за несколько мелких покупок я получил 2,32 доллара. Так что это действительно работает. Зарегистрируйтесь и получите возврат с каждой покупки. Около

Для тех, кому интересно, почему газовый котел не зажигается при работающем вентиляторе, читайте дальше.
Почему тухнет газовый котел, а точнее котел не зажигается
Газовый настенный котел имеет несколько степеней защиты, как для вашей безопасности, так и для защиты котла от более серьезных повреждений. Одним из элементов группы безопасности является реле давления или, как его называют в инструкции к котлу, «реле давления воздуха» (Инструкция по эксплуатации и обслуживанию котла)
На приведенном выше рисунке реле давления воздуха (Pressostat) – No.2,
№14 Электродвигатель вентилятора выхлопных газов (продуктов сгорания)
№ 3 Воздухозаборник с ловушкой.
Кстати, в моем котле этот узел №3 был сделан иначе. У меня была так называемая трубка Вентури, которая тоже имеет определенную защитную функцию, но об этом в следующем посте.
Вернемся к нашей неисправности: Итак, в порядке. Короче говоря, после получения команды пуска от блока управления срабатывает реле управления вентилятором.
В камере с турбиной (улиткой) создается тяга, которая через трубку Вентури передает вакуум на реле давления, в котором диафрагма втягивается, а контакты замыкаются, что, в свою очередь, сообщает блоку управления, что все в порядке – тяга есть, работать можно, зажигаем!
Таким образом в исправном котле порядок следующий:
НАЧАЛО КОМАНДЫ -> FAN -> PRESSO STAT – – ГАЗОВЫЙ КЛАПАН и ИСКРА.
Но что происходит, когда реле управления вентилятором заедает? Вентилятор получает питание сразу после включения котла. Он начинает вращаться, создает разрежение, и контакты реле давления замыкаются до получения команды запуска. Блок управления не оставляет это незамеченным и отменяет команду зажигания, отображает на дисплее ошибку 607 – что означает: Реле давления воздуха сработало до начала зажигания.
Так при залипании реле получается следующее:
ВЕНТИЛЯТОР -> ПРЕСССТАТ -> КОМАНДА ЗАПУСКА -> ОШИБКА 607
Вот и пироги! Это все.
в PDF – Геральдика SCA
ПРИНЯТИЯ Стр. 1 от 44 января 2003 г. ПРИНИМАЕМЫЕ ЗАЯВКИ ÆTHELMEARC Aidan of Stelton Wald. Удерживайте в g имя и устройство (см. ВОЗВРАТ для имени). За солидным соболем и красным, свирепый серебристый волк бросился на плечо с кельтским кроссом соболя. Представлен под именем Эйдан Ганн. Ba в и сером цвете. Имя и устройство. В цветах светло-соболь и лазурь – два серебряных льва, выстроившихся в двойную очередь.Cionaodh Gunn. Имя и устройство. За шеврон соболя и Или, в базу феникс красный. Дейрдра в Гане Домнайле. Устройство реблазон. Per pale sable и Or, триллиум in verted, красный, колючий, vert. Ее предыдущий герб, Per pale sable и Or, trillium gules barbed vert, не соответствовал стандарту SCA для цветов триллиума. Подробности см. В сопроводительном письме за этот месяц. Элспет Тернбулл. Значок. (Без поля) A w in ged talbot sejant Or.Евфрата Колин. Имя. Женевьев де Колдфонт. Имя. Ян Кэмпбелл из Глен Мор. Значок. (Бесполевой) Голова виверны стерла контурные красные пятна. Лотар Хюгельман. Имя. Заявитель запросил подлинность 16-го C немецкого языка. Отсутствие в g доказательств того, что Лотар использовался после 11-го века, мы не смогли сделать это имя подлинным в течение запрошенного отправителем периода времени. Màiri ni Raghallaigh. Смена значка. (Бесполевой) Эскарбункул в бледно-серебристом и лазурном цветах. Один из ее предыдущих значков, Серебряная семя пчел, лазурная, выпущен в для соблюдения ограничения на регистрацию в арсенале, состоящего из четырех предметов, в Adm в Исторический справочник I.Б. Цюй ин т ин Винн. Имя и устройство. Верт, на шевроне между тремя волчьими головами стерла серебристую фразу “Non Sibi Sed Todo” соболь и в бордовой надписи Or. Заявитель заявил, что слова на шевроне означают «не для одного, а для целого». Метрон Аристон считает, что данный перевод немного точен в и что более точным будет перевод: «Не для него самого, а для всего в g.”Автор может быть заинтересован в своем предложении хорошей средневековой латинской фразы in со средним значением in . in g: Non pro uno sed pro omnibus («не от имени одного, но от имени всех»). Это соответствует известному девизу мушкетеров Д [у] маса, который часто звучит как лат. strong> в ized «Unus pro omnibus, omnes pro uno». Некоторые комментаторы отметили, что для слов на шевроне не было представлено документации.Фразы на бордюрах, in clud in g Lat in , встречаются редко, но небезызвестны в испанской и итальянской геральдике. . Фразы на арабском языке вовсе не редкость в исламской геральдике, особенно на фессиях. В результате, вставка in ga Lat in фразы на шевроне кажется не более чем одним шагом от практики периода и определенно неэффективна . в соответствии с гербовой практикой SCA .Руланд Уиллоубрук. Имя и устройство. Квартальные красные и орлиные кресты поменяли местами. Хороший аппарат! Это не конфликтует с Яго Бенитес, Quarterly gules и Or, крестиком с измененной окантовкой in . Есть один компакт-диск для удаления в графе и другой компакт-диск для изменения в g типа креста: “Между крестиком и крестом все еще есть компакт-диск. bottony »(LoAR, август 1999 г.). Тарку в Тернбулле.Значок. (Без поля) Голова быка стерла красные. Хороший значок! Valent in e Rafael de Périgueux. Устройство. Или, безудержный контур соболя единорога с in бордовым узором красного цвета. Пожалуйста, посоветуйте подателю нарисовать рамку немного уже, а единорога – немного больше. Виктуар д’Ардр. Имя.
События 2016 г. – Friends of Robbins Farm Park
2016 Роббинс Фарм Парк События
Если у вас есть мероприятие в парке Роббинс Фарм или поблизости и вы хотите опубликовать его здесь, на веб-сайте, или вы заинтересованы в добровольном участии в одном из наших мероприятий, свяжитесь с нами по адресу: friends @ robbinsfarmpark.org
ДРУЗЬЯ OF ROBBINS FARM PARK СОБЫТИЯ
Весенняя уборка и День воздушных змеев ——- Суббота, 30 апреля, 9:00
Принесите свои совки, грабли, грабли для листьев, лопаты и секаторы и познакомьтесь с соседями в парке! А пока мы будем там, мы будем отмечать крокусы, нарциссы и тюльпаны, посаженные в парке Роббинс Фарм прошлой осенью! В 13:00 возьмите с собой воздушных змеев и надейтесь на хороший ветер в одном из лучших мест для запуска воздушных змеев.Если вы придете пораньше и поможете с уборкой, вы получите бесплатный воздушный змей.
Празднование Дня независимости ———- Понедельник, 4 июля, 18:00
4 июля Арлингтон снова будет стильно отмечать день рождения Америки в парке Роббинс Фарм. «The Reminisants» и, конечно же, Boston Pops Orchestra и фейерверк на огромном экране (фейерверк начинается в 22:30). Мероприятие бесплатное и открыто для всех.Еда и напитки будут доступны для продажи по умеренным ценам, чтобы поддержать мероприятие.
Концерт джаз-бэнда выпускников Гарварда ————- Четверг, 14 июля, 18:00
Присоединяйтесь к нам на бесплатный джазовый концерт Alumni Jazz Band, джазового биг-бэнда из 17 человек с участниками из Арлингтона и других стран. окружающие сообщества. Наслаждайтесь музыкой графа Бэйси, Чарльза Мингуса, Майлза Дэвиса и многих других! Этот восьмой ежегодный концерт БЕСПЛАТНЫЙ благодаря щедрости группы, в которую входит житель района Аллен Файнштейн.Это отличное мероприятие для всех возрастов. Мы призываем людей приносить свой пикник с собой.
Шекспир в парке ——- Пятница, 5 августа, 18:30
Друзья Роббинса-Фарм-Парк снова рады спонсировать еще одно летнее представление Шекспира. «Мера за меру» Шекспира будет исполняться в рамках программы ученичества Шекспировской труппы Содружества. В этом году спектакль состоится в парке Menotomy Rocks.
Концерт классической музыки (с участниками Арлингтонского филармонического оркестра) —- Суббота, 13 августа, 18:00 (Дата дождя: воскресенье, 14 августа, 18:00)
Присоединяйтесь к нам на бесплатный концерт классической музыки с исполнителями из Арлингтонской филармонии Оркестр с участниками из Арлингтона и окрестностей.Концерт БЕСПЛАТНЫЙ и включает музыку самых разных композиторов. Это отличное мероприятие для всех возрастов. Мы призываем людей приносить свой пикник с собой.
Концерт Rockin ‘Robbins ———— Суббота, 27 августа, 16:00
На концерт этого года мы очень рады снова пригласить исполнителей, которые открыли нашу самую первую серию концертов Rockin’ Robbins. 2010. Две наши группы, Stanley and the Undercovers (с участием Стэнли Поллака) и Chris Nauman & Friends, будут выступать на нашем восьмом ежегодном концерте RR Concert.Концерт БЕСПЛАТНЫЙ благодаря щедрости групп, в составе которых есть исполнители, живущие в окрестностях парка. Это отличное мероприятие для всех возрастов. Мы призываем людей приносить обед для пикника.
Анимационный фестиваль ——- Отменено
День города ——- Суббота, 17 сентября, с 10.00 до 15.00
Подойдите к киоску FORFP и поздоровайтесь!
Moonlight Beach Party ——- Суббота, 17 сентября, 19:00, Пляж Резервуар
Moonlight Beach Party – веселая ночь под звездами на пляже Резервуар.Это мероприятие собирает деньги для поддержки наших 27 парков и игровых площадок в Арлингтоне. Альянс Арлингтонских парков в партнерстве с Департаментом отдыха Арлингтона проводит это уникальное общественное мероприятие. Чтобы узнать больше об APA и купить билеты, посетите Arlington Parks Alliance. Билеты также можно приобрести в отделе отдыха лично, по телефону 781-316-3880 или онлайн в отделе отдыха Арлингтона.
Ежегодный день поля — ОТМЕНА—- Суббота, 22 октября, 13: 00–17: 00
Это семейное мероприятие будет включать в себя старомодные гонки (трехногие, «яйцо на ложке», бег в мешках и т. Д. .) и охота за мусором на природе. Прогулки по Луне, раскрашивание лиц и сезонные закуски будут доступны за символическую плату.
Осенняя уборка и посадка луковиц ——- Суббота, 5 ноября, с 9:00 до 12:00
Присоединяйтесь к друзьям и соседям, чтобы подготовить парк к зиме (и весне)!
Проект по благоустройству парка на ферме Роббинс – ВСТУПИТЕЛЬНОЕ СОБРАНИЕ – Суббота, 5 ноября, 10.00 – 13.00
Спонсируется Комиссией по паркам и отдыху города Арлингтона.Посетители приглашаются на этот форум, чтобы узнать о больших изменениях, которые ждут в парке в 2017 году! Новый директор отдела отдыха Джон Маршалл и ландшафтные архитекторы, которые будут разрабатывать новый план, будут готовы объяснить планы и получить отзывы от сообщества парка.
ДРУГИЕ СОБЫТИЯ В ROBBINS FARM PARK
Astronomy Nights 2016 с Джеффом Александром
Исследуйте чудеса глубокого неба! Используйте летние созвездия, чтобы научиться определять местонахождение объектов глубокого космоса, таких как звездные скопления, галактики и туманности.Некоторые из этих объектов можно даже заметить в бинокль темной ночью, так что возьмите с собой пару, если они у вас есть! Щелкните здесь, чтобы узнать подробности.
Центр народных искусств Новой Англии ——- 31 июля, 15–17 (день дождя, 7 августа)
Третий ежегодный бесплатный семейный народный танец в парке Роббинс Фарм, Арлингтон, рядом с детской площадкой. Живут профессиональные народные музыканты. Будут преподаны легкие международные и американские народные танцы.Новички и дети приветствуются. При поддержке Центра народных искусств Новой Англии. Проверьте 781-438-4389 или Центр народных искусств Новой Англии. после 12 часов дня, на случай возможной отмены погоды.
(Все подробности мероприятия могут быть изменены и утверждены Департаментом отдыха Арлингтона)
Календарь этого года будет обновляться по мере запланированных мероприятий.
[PDF] Греческий миф – этрусский символ – Скачать бесплатно PDF
1 Греческий миф-этрусский символ Марьятта Нильсен КОГДА Я ПОЛУЧИЛ приглашение на симпозиум в Трумс0, я предложил g…
Греческий миф – этрусский символ Марьятта Нильсен
КОГДА я получил приглашение на симпозиум в Трумс0, я предложил провести обзор использования греческой мифологии среди группы посторонних, этрусков. Опознаваемые греческие мифы появляются в этрусском искусстве от начала до конца. Следовательно, мы можем проследить последующие этапы аккультурации среди богатых и влиятельных доримских людей в Италии, глядя на способы, которыми они воспринимали и понимали греческие мифы в рамках своей собственной культуры.И мы должны помнить, что этруски даже не были индоевропейцами, и этот факт, казалось, их совсем не беспокоил. Однако Синнев де Буври попросил меня затронуть в моей статье определенную тему «трон Веруккьо», которую я представил на коллоквиуме, посвященном женщинам в античности, в Гетеборге в 1997 году. Никакие греческие или местные мифы не изображены в резьбе по дереву. стул, но они вполне могут затронуть вопрос о «символе». Поэтому моя статья разделена на две части: первая посвящена повседневным сценам как символическим выражениям в раннем этрусском искусстве, а вторая – использованию греческого мифа как символа у этрусков.Фактически, первая часть открывает путь к пониманию второй части.
I. Этрусский символ: за пределами изображения История символических выражений у этрусков подводит нас к самому началу, к протоисторической, дописьменной культуре Вилланова (ок. 900-700 гг. До н.э.), которая охватывала те же самые области Алталы. , которые после введения письменности оказались принадлежащими этрускам. 1 В виллановский период погребальные урны из глины или бронзы, шлемы, конское снаряжение, бронзовые пояса и т. Д.были украшены геометрическими узорами без узнаваемого повествовательного содержания. Как и в случае с греческим искусством в геометрический период (Boardman 1983), «знаки» и узоры в искусстве Вилланова могли содержать
. Bartoloni 1989.
172
MAR) ATTA NIELSEN
повествовательные сообщения, но мы не можем «читать» рассказы. Наверное, даже у современников были трудности, так как у каждого гончара был свой индивидуальный «язык». 2 Отсутствие повествовательных элементов в искусстве никоим образом не является гарантией отсутствия словесных повествований, как мы можем видеть из знаменитого котиле из эвбейского поселения Питекусай, так называемой «чаши Нестора»; украшен геометрическими узорами и птицами, но снабжен самым ранним из известных греческих метрических текстов и «литературными» аллюзиями.3 Питекусай / Искья в Неаполитанском заливе был настоящим плавильным котлом греческого, финикийского, а также местных итальянских и этрусских влияний. Этрусское железо было магнитом, который притягивал греков к Этрурии так же близко, как этруски позволяли им приходить. 4 В Этрурии в конце восьмого века до нашей эры биконические урны старой формы Вилланова иногда изготавливались с использованием новых гончарных технологий, включая роспись. Птицы – единственные узнаваемые существа на многих горшках, но вскоре также начинают появляться мужчины, женщины и лошади.Иногда мы можем различить рудиментарное повествовательное содержание, среди которых одними из самых ранних фаворитов были сцены охоты. 5 Некоторые ранние представления простыми средствами дают общее представление о социальной организации и повседневной жизни. 6 Среди них – трон Веруккьо; стул с круглой спинкой формы, словно вырезанный из ствола дерева. 7 Виллановско-этрусский анклав Веруккьо расположен на крутой вершине холма, недалеко от побережья Адриатического моря, то есть за пределами собственно Этрурии, с которой он сообщается через долину Мареккья и через перевалы над Апеннинами.В Веруккьо могильные ямы в некрополях у подножия холма были заполнены водой и грязью, что и послужило источником 2
Согласно исследованиям Джудит Томс, посвященным керамике Вилланова из Тарквинии (доклад, сделанный в Копенгагенском университете 15 мая 1997 г.).
3
Ridgway 1992: 56, 1997, Buchner-Ridgway 1993: 212, 745-59, Skafte Jensen 1996, все со многими дополнительными ссылками.
4
Жертвой этрусских методов удержания незнакомцев может быть человек, который был убит и похоронен с Эвбейской вазой в качестве единственного могильного инвентаря в «священной области» в Пиан-ди-Чивита, Тарквиния: Тарквиния 1997, Бонги Джовино, Маллегни и Усай 1997.Рассказ Геродота о судьбе фокейских заключенных, убитых близ Черветери, кажется подтвержденным археологическими данными, см. Торелли, 1981.
5
Например. сосуд геометрической формы, 700–680 гг. до н.э., где мужчина напал на женщину в присутствии лошади
и мальчика, Художественный музей Принстонского университета (инв. 1996–157–158). Для рудиментарного содержания повествования в Этрурии в период ориентализации, например Camporeale 1989, 1991, Maggiani 1996, Nardi 1997 и ниже. 6
Menichetti 1994.См., В частности, бронзовые урны и котел на колесиках из Бизенцио, некрополя Ольмо Белло, последняя версия Massa-Pairault 1996: 27, 35, Torelli 1997a: 28, 35-36, 43a, id. 1997b.
7
Впервые опубликовано Джентили в 1987 году. Среди неукрашенных «тронов» в Веруккьо есть такие, которые действительно вырезаны из цельного куска дерева, но они легко теряют форму. По этой причине, а не только из соображений экономии дерева, большинство стульев такой формы изготовлены из более тонких досок, скрепленных металлическими заклепками, или полностью покрыты бронзовым листом.
ГРЕЧЕСКИЙ МИФ – ЭТРУСКИЙ СИМВОЛ
173
сохранение всех тех органических материалов, которых нам обычно не хватает. Там было найдено несколько таких стульев, большинство из которых только украшены перфорацией в форме колес – может быть, небесными символами? 8 По крайней мере, на двух стульях есть фигурные сцены. Одна из гробницы 26 некрополя Морони (Сассателли 1996: 261 рис. 16) слишком фрагментарна для реконструкции сцен, но другая, из богатой гробницы 89 в некрополе Липпи, была реконструирована, и лишь несколько фрагментов пропали. .Внешняя сторона как бы имитирует узорчатые плетеные изделия, в то время как сложная резьба по дереву на внутренней стороне спинки стула дает нам уникальный взгляд на деревенскую жизнь примерно 650-600 гг. До н.э. Мое непосредственное впечатление, когда я изучал стул несколько лет назад в хорошо освещенной комнате Museo Civico Archeologico в Болонье 9, было то, что сцены изображали микрокосмос деревенской общины и разделение в ней мужских и женских компетенций. И то, что я помню еще в студенческие годы, когда изучал финскую этнологию, подсказало мне, что стул и его украшения могут иметь какое-то отношение к свадьбе и свадебным подаркам – более или менее единственный повод, который заставляет мужчин подчеркивать баланс между полами и уделять должное внимание вкладу женщин в семью и общество.Затем, читая больше о престоле, меня уговорил Г.В. Интерпретация Джентили (1987) сцен как раскрывающая всю историю работы с шерстью (Nielsen 1998: 71-73, со ссылками). Только недавно, после симпозиума в Тромсё, я познакомился с интерпретацией Марио Торелли, которая также вносит свадебный символизм, и с исследованием Джузеппе Сассателли, которое помещает сцены в более широкий контекст аристократического дома. 10 В целом я согласен с обоими, но воодушевленный поддержкой моей первоначальной интерпретации, которую я представил на Troms0, я возьму ее за основу обсуждения (рис.1). Пространство с фигурными украшениями разделено по горизонтали на два регистра – верхний и нижний, а по вертикали – на три, центральная часть окружена mar8
. Возможно, причиной появления перфорированных украшений изначально была маскировка шрамов от ветвей.
9
Содержимое гробниц Lippi 85 и 89 было затем выставлено при дневном свете в Museo Civico Archeologico, что было хорошо для ученых, но губительно для органических материалов. Поэтому тусклый свет в музее Веруккьо идеально подходит для сохранения объектов, но быстро движущийся прожектор, направленный на трон, предотвращает любую попытку проверить детали.Фотографии с хорошей детализацией опубликованы Massa-Pairault 1996 и Torelli 1997a (но некоторые из них перевернуты). Патриция фон Эльес сообщает, что более надежный рисунок будет доступен в 2002 году; это может вызвать изменения в настоящих интерпретациях. *
I 0 Sassatelli 1996, Torelli! 997a: 52-85 (но уже опубликовано в 1992 г.), оба с дальнейшими ссылками на расходящиеся интерпретации, такие как Kossack 1992 (что звучит не очень убедительно). См. Также Massa-Pairault 1996: 63, 65, Torelli 1997b.Ряд дальнейших «тронологических» исследований (кафедра Веруккьо создала совершенно новую дисциплину), например, Адриано Маггиани (который не разделяет интерпретацию Торелли) и Лариссой Бонфанте, которая выступает за разделение труда между полами (оба личных сообщения).
174
MARJATTA NIELSEN
Рис. 1. Фигурные сцены деревянного трона из Веруккьо, гробница 89 некрополя Липпи. Ок. 650600 г. до н.э. Буквы обозначают зоны, которые называются: A) «дикая жизнь», B) мужская область, C) женская область.Веруккьо, Городской археологический музей (рисунок Guerriero e sacerdote 2002, pl. Xxvi). См. * Дополнительное примечание стр. 194.
ГРЕЧЕСКИЙ МИФ – ЭТРУСКАНСКИЙ СИМВОЛ
175
конечные зоны. Вертикальная ось, проходящая через центр, делит спинку кресла на две симметричные части, правую и левую, зеркальные изображения друг друга, вероятно, достигаемые путем переворота перфорированного листа модели, например сделано из кожи. Краевые области (отмечены буквой «X») как в верхнем, так и в нижнем регистрах характеризуются присутствием рогатых животных.Верхняя центральная зона (‘C’) показывает человеческие фигуры, в основном имеющие длинную косу на спине, то есть женщины, в то время как коса отсутствует в нижней центральной зоне (‘B’), поэтому мы, вероятно, имеем дело с мужчинами. Сцены лучше всего описывать от полей к центру, снизу вверх, в следующем порядке: A- + CA
t ABA Области ‘1 \ с животными описывают дикую природу, за пределами мужской (и женской) области, Пороговое пространство: животные в основном интерпретировались как овцы 11, но их размер и разветвленные рога скорее определяют их как оленей.Кое-где между животными кажутся люди – возможно, охотники, пастухи или даже враги или преступники? По-прежнему в «зоне дикой природы» (как указывает большой олень) два фургона движутся к центру. Повозки довольно большие, несомненно, четырехколесные, их тянут быки, а управляет человек. Пассажир в вагоне (по крайней мере, тот, что слева) – мужчина, удобно сидящий на стуле; его огромная, сложенная рука может быть понята как рука, держащая знак ранга (ср. Torelli 1997b).Главный человек в правой фургоне, к сожалению, поврежден. Торелли (1997a) интерпретировал фигуру как женщину, увидев кончик задней косы рядом со спиной фигуры. Но эта деталь слишком неопределенна, чтобы позволить нам интерпретировать их как приближающиеся друг к другу жених и невеста. В любом случае, за двумя людьми, сидящими на каждой повозке, две маленькие фигурки удерживают в равновесии большую банку или ситуацию или защищают ее. Еще один человек бежит за повозкой, а другой как бы ползет рядом с ней – помощники они или противники, решить сложно, но статус их явно ниже.Повозки приближаются к центральной зоне («B»), отмеченной шестом (возможно, забором), на котором стоит мальчик, возможно, ловит рыбу, а двое других, возможно, ловят рыбу сетью. 12 Фриз с водоплавающими птицами между ними, вероятно, указывает на берег 11 Gentili 1987, и вслед за ним я развил идею (1998: 71, п. 9), что это будут овцы длинноногой и крупнорогой «доисторической» породы, которая все еще существуют на островах в периферийных районах Северной Европы и Северной Атлантики. Их шерсть не нужно стригать, а нужно выщипывать и собирать.Но подробные изображения показывают, что не все эти животные подходят под это описание, у их рогов слишком много ветвей. 12 Джентили 1987 интерпретирует мальчиков, занятых стиркой, чесанием шерсти и укладкой ее в рулоны, готовые к прядению.
MARJATTA NIELSEN
Рис. 2. Веруккьо, некрополь Липпи, гробница 89, план большого деревянного ящика с урной для гроба и погребальным инвентарем. Трон был найден на ящике. Ок. 650-600 гг. До н. Э. Веруккьо, Museo Civico Archeologico (из Малнати и Манфреди, 1991)
или берег реки – торговый центр на реке Мареккья, может быть, у брода? Там две пары вооруженных воинов с обеих сторон наблюдают за самым центром сцены, где происходит разделение мяса, шкур или других товаров.Что касается шлемов воинов, то они относятся к позднему типу фургонов Виллано, аналогичному одному из них, найденному в рассматриваемой гробнице (см. Рис. 2). Шлем имеет обычный поперечный заостренный гребень из бронзового листа, а другой шлем из гробницы – гребешок из щетины. 13 Резчик по дереву, кажется, очень хорошо знал, как придать визуальную форму антропологическим теориям, касающимся системы дани и перераспределения, контролируемой вождями. 14 Присутствие воинов может вызвать вопрос, представляют ли они вождя, который контролирует коллективный труд в сообществе, или же для всей мирной деятельности за пределами деревни действительно нужна вооруженная охрана из-за набегов, типичных для скотоводческих обществ (ср. Lincoln 1981).Возможно, не случайно, что сама деревня указана в верхнем регистре («C»), а окружающий мир – в нижней зоне, расположение Веруккьо на холме13 Cf Torelli 1997a: 75-76; для шлемов разного происхождения в Verucchio, Cristofani 1997a: 188. 14 См., например, Lincoln 1981, с другими ссылками, ид. 1989: 75, 219-20. Иногда эти теории имеют смысл при интерпретации археологических находок.
ГРЕЧЕСКИЙ МИФ – ЭТРУСКИЙ СИМВОЛ
177
top принято во внимание.Но это также частый способ чтения изображений снизу вверх в ранних этрусских образах. 15 Также деревня с обеих сторон окружена дикой природой (по крайней мере, животные не выглядят более прирученными), и две хижины отмечают предел. Здесь и там, например на крышах есть какие-то маленькие «бесполые» фигурки, возможно, дети, но остальные люди могут быть определены как женщины из-за длинных косичек. Птицы на крыше могут быть либо живыми птицами, либо, скорее, украшенными коньками, наподобие тех, что изображены на глиняных и бронзовых урнах хижин.16 Все женщины заняты деятельностью. Две пары женщин готовят или возят зерно перед двумя большими хижинами. 17 Есть вероятность, что они воображаются находящимися внутри, и что все, что происходит между двумя фронтонами хижины, должно происходить внутри помещения, но я продолжу описание в соответствии с тем, как на самом деле представлены сцены. Между домами крутятся две женщины, а в самом центре села стоят две пары вертикальных ткацких станков, высокие и внушительные. Перед ткацкими станками на твердых стендах ткачи сидят на стульях, опираясь ногами на табуреты.Сама ткань украшена повторяющимся мотивом того времени – лодки с утиным носом (эти лодки имеют долгую историю в европейском бронзовом веке). Высота ткацких станков, вероятно, была преувеличена, чтобы показать ткань, которая в противном случае была бы свернута вокруг верхней балки и была бы невидимой. Некоторые обезьяноподобные фигурки на ткацких станках могут принадлежать узору ткани, но это также могут быть дети, поднимающие группы пряжи основы, чтобы сделать узор. 18 Итак, то, что мы имеем здесь, является идеальным описанием того, как устроен мир, и как его жители имеют свои области компетенции в соответствии с полом, возрастом и рангом, но все это необходимо и важно для всего сообщества.Это кресло, достойное вождя 19 лет или, возможно, его жены. 15 Например. Болонский тинтиннабу / гм, рис. 3; cf Maggiani 1996, предложение по интерпретации декораций метопа на ступенчатой плите ненфро из Тарквинии. 16 Например. известная бронзовая урна-хижина из Вульчи (Massa-Pairault 1996: 39). 17 Gentili в 1987 году видит, что они красят пряжу, и многие из них последовали этому примеру, см. Pairault-Massa 1996: 63, Nielsen 1998: 71-72. Джентили думает, что женщины находятся внутри хижин, но, по крайней мере, окрашивание – это работа, которую лучше всего выполнять на открытом воздухе.18 В 1999 году группа китайских ткачей из дамаста продемонстрировала свои навыки в Датском национальном музее, где был установлен огромный ткацкий станок. Ткач мужского пола работал на уровне пола на горизонтальном ткацком станке, к которому присоединялась вертикальная конструкция, и наверху последней, на высоте примерно 3-4 метра, балансировала легкая девушка, выполняя свою сложную работу с помощью ткацкого станка. деформация. 19 Фактически, в нескольких камерных гробницах этрусков такие стулья высечены в скале, и обычно они появляются парами, как для paterfamilias, так и для materfamilias (последняя версия e.грамм. Prayon 1998). Сассателли (1996) считает, что стул вполне можно было бы поставить в вестибюле дома вождя, где принимали гостей и клиентов.
MARJATTA NIELSEN
Но для кого был изготовлен стул и кем? Позднее во многих сельских сообществах Европы, например, в Северной Скандинавии 20 женихов должны были продемонстрировать свое мастерство, подарив своим невестам тонко вырезанное ткацкое оборудование, а невесты должны были использовать их при изготовлении приданого, а затем и в своей супружеской жизни.21 Опираясь на такие этнологические параллели, я предполагаю, что стул был бы свадебным подарком или частью того, что жених сделал в домашнем убранстве. Независимо от того, вырезал ли он стул сам или позволил сделать это кому-то другому, наш жених хотел привлечь внимание к своей мужской идентичности как члену элиты и описать мужской вклад в экономику сообщества, но в то же время отдавая должное женскому занятию прядением и ткачеством. Фактически, в этот период столярные инструменты часто появляются в могилах очень богатых мужчин (Nielsen 1998: 72 n.11 со ссылками), что означает, что резьба по дереву вовсе не была унизительной для элитных мужчин, как прядение и ткачество – для женщин. Одиссей и Пенелопа приходят в голову как высокопоставленные мастера-плотники и ткачи, и, по сути, оба занятия были прекрасными поводами для рассказа историй. Но кто был похоронен в гробнице, мужчину или женщину, или и то, и другое? Это не совсем очевидно из погребального инвентаря (рис. 2), а кости (насколько мне известно) недостаточно хорошо сохранились, чтобы их можно было провести анализ. 23 Стул поставили на большой деревянный ящик, в котором хранилась урна для кремации и все погребальное имущество.Сюда входили в основном мужские предметы и ничего, связанное с прядением и ткачеством, обычным женским погребальным инвентарем со времен Вилланова. В дополнение к двум различным видам шлемов, были топор, конское снаряжение, банкетный сервиз, янтарь и другие украшения, но тех типов, которые преобладали в мужских гробницах, хотя разделительную линию провести трудно. Даже веер, чей прекрасно вырезанный стержень сохранился, не был женской прерогативой в тот период (Guldager Bilde 1994), хотя его относительно небольшой размер мог указывать на женщину.24 Большая 20 Со всеми этими параллелями с самой северной Европой я не подразумеваю, что контакты (прямые или косвенные), установленные в период торговли янтарем, которому принадлежит трон Веруккьо, с тех пор сохранялись на Севере, как если бы в холодильнике. Но малонаселенные периферийные районы действительно сохраняют культурные особенности, давно забытые в более прогрессивных регионах, и там отечественные способы производства были необходимым дополнением к торгуемым товарам. Это также дает людям общее представление о качестве и оценке ручной работы.21 В скандинавских музеях много материала, например в Национальном музее в Хельсинки. 22 Фрагмент из гробницы Мороний 26 (Сассателли 1996: 261 рис. 16), кажется, сделан тем же плотником, так что мы, вероятно, имеем дело с купленным предметом мебели. 23 В отличие от других органических материалов, кости из гробниц Веруккьо плохо сохранились. Однако погребальная урна была всего одна. О надгробиях см., Например, Джентили 1987, Малнати и Манфреди 1991, Торелли 1997a: SS. 24 Мужчины на самом деле не изображаются обмахивающимися веером, это делают слуги, размахивающие тяжелыми веерами.Перья или листья веера, конечно, сделали их более внушительными.
ГРЕЧЕСКИЙ МИФ – ЭТРУСКИЙ СИМВОЛ
179
деревянный «гроб» был накрыт шерстяной одеждой, вероятно, красноватого цвета (пурпурной?), Которая могла указывать на женщину, но это тоже не определенно. 25 Возможно даже, что в могиле было двойное захоронение – возможно, двое мужчин или, почему бы и нет, мужчина и женщина вместе? 26 На самом деле, в гробницах этрусских женщин периода ориентализации действительно можно увидеть оружие и доспехи, лошадей и повозки, так почему бы даже не получить ее собственный шлем? 27 Как бы то ни было, стул вполне мог быть “ троном ” вождя, но также и встречным подарком вдовы ее умершему мужу, от которого она получила его – аналог веретенообразных веретен, которые иногда дарили как второстепенные дары. к мужским могилам.Во многих других могилах Веруккьо также были обнаружены остатки текстиля, поскольку урны для кремации часто были «одеты» в одежду. Они подтверждают способность ткачей создавать очень тонкие ткани и сложные узоры. Ткань необязательно была соткана по размеру, она была вырезана и сшита по форме тела. Тканые узоры также повлияли на столярные изделия, как мы можем видеть из орнаментированного ромбовидного саржевого узора, имитируемого в резьбе на скамейке для ног, найденной в нашей гробнице (см. Рис. 2; ср. Von Eles 1994: рис.36, 53). Мы можем принять это как знак признания мужчинами навыков ткачей (см. Scheid and Svenbro 1996). В гробницах в Веруккьо были найдены янтарные украшения поразительного количества и качества, сделанные на месте чрезвычайно опытными мастерами, которые использовали янтарь, привезенный из Прибалтики (Dono delle Eliadi, 1994). Из янтаря делали не только украшения, но иногда и веретена (или прялки), вероятно, слишком хрупкие, чтобы их можно было использовать для других целей, кроме как простых символов статуса (см. Martelli 1995).Богатство Веруккио, похоже, было основано на далеко идущем обмене. Возможно, текстиль был собственным вкладом Веруккьо в торговлю, поэтому женщины, безусловно, заработали свою долю предметов роскоши. Трон из ствола дерева использовался не только для церемониальных целей (см. Стулья мурло, рис. 3), но и для таких домашних занятий, как обработка шерсти. В богатой женской гробнице из Болоньи было найдено не только множество золотых украшений и янтарных ожерелий, но и бронзовая подвеска-погремушка, тинтиннабулум, предмет, который часто находят в могилах девушек и женщин.Когда кулон был очищен примерно в 1970 году, на нем оказались незамеченные ранее рельефы, изображающие женщин, работающих с шерстью (рис. 4). 28 Ниже мы видим двух женщин, сидящих на тронах из стволов деревьев и фиксирующих кард 25 Патриция фон Эльес рассказала во время экскурсии по музею Веруккьо для экскурсантов конгресса Форл в сентябре 1996 года, что цветные ткани в основном были найдены в женских могилах, а мужские халаты были обычно неокрашенными. Мне очень понравилось ее вдохновляющее представление музея. 26 Торелли 1997b.См. Двух молодых воинов, похороненных бок о бок в восточной могиле Касаль Мариттимо (Principi guerrieri, 1999). 27 Например. важная переоценка гробницы Черветери в Реголини Галасси, выполненная Колонной и Ди Паоло в 1997 г., с исх.
180
MAR) ATTA NIELSEN
Рис. 3. Четыре типа фризовых пластин из Поджио Чивитате, Мурло, ок. 580 г. до н. Э. Сверху: банкет, поездка на повозке, воссоединение (обратите внимание, что самая главная женщина, вторая справа, сидит на троне с круглой спинкой), скачки.Мурло, Антиквариум (от Rathje 1993: 136)
ГРЕЧЕСКИЙ МИФ – ЭТРУСКАНСКИЙ СИМРОЛ
Рис. 4. Бронзовая тинтиннабулум из гробницы 5 некрополя Арсенале, ок. 600 г. до н. Э. Этапы текстильной работы: А) чесание, Б) прядение, В) сновка, Г) ткачество. Болонья, Городской археологический музей (рисунок из Мориджи Гови 1971)
шерсть на прялках. Сверху женщина крутится во время ходьбы, демонстрируя тем самым свою женскую добродетель – никогда не иметь свободных рук. С другой стороны кулона две женщины закрепляют пряжу основы – очень трудоемкая и трудоемкая задача, требующая большого внимания к счету и точности.Затем заключительный этап плетения, выполняемый еще одной женщиной, сидящей на стуле из ствола дерева, помещается высоко на строительные леса перед ткацким станком, утяжеляющим основу, – удобно, но довольно рискованно. 29 Это означает, что в седьмом и начале шестого веков до нашей эры женщины за ткацким станком все еще были реальностью и среди элиты. Остатки ткацких станков, найденные в жилищах того периода, свидетельствуют о ткачестве как о домашнем производстве. Но прядение и ткачество также стали символом домашнего уюта, в отличие от мужской мобильности, и особенно символом свадьбы для девушек, готовящих приданое (см. Bietti Sestieri 1996: 123).В этом отношении этрусские женщины ничем не отличаются от 28 Morigi Govi 1971. Latest, Massa-Pairault 1996: 66, Torelli 1997a: 60, figs. 47-48, Nielsen 1998: 70, pl. viii. 29 Подиумы и строительные леса являются общими чертами для изображений ткацких станков Веруккьо и Болоньи. В северной Скандинавии ткацкие станки с утяжелением основы сохранились до наших дней, но там начальная стадия ткачества обычно выполняется, когда вы стоите на скамейке, чтобы добраться до вершины ткацкого станка (Hoffmann 1964). На хорошо известном чернофигурном лекитоне в Нью-Йорке изображены две женщины, стоящие на земле во время ткачества (напр.грамм. обложка Barber 1994).
182
MARJATTA NIELSEN
их греческие или римские сестры. Сообщается, что Танакиль, жена первого этрусского царя в Риме, Тарквиния Приска, соткала первую прямую тунику, и ее прялка и шерсть веками демонстрировались в храме, основанном ею. 30 Рассказ Ливи о прядении Лукреции вовсе не анахроничен (1.57-59), поэтому нет необходимости рассматривать все истории о прядении элитных женщин исключительно как продукты кампании Августа по возвращению к основам (так Ogilvie 1965: 222) .Но и спустя долгое время после того, как ремесло было передано профессиональным ткачам, мужчинам и женщинам, текстильные работы продолжали оставаться символом женской добродетели. 31 То, что текстильная работа также может быть развлечением, интеллектуальным и творческим вызовом или необходимым методом для экономии денег или достойного образа жизни, не является основной причиной, по которой девочек учат этому в 20-м веке. Достаточно взглянуть на предисловия к школьным учебникам для уроков рукоделия. Основная педагогическая цель неизменно заключается в чем-то другом, кроме тренировки художественных способностей девочек или практики прикладной математики.Вместо этого, обучаясь вязанию и шитью, девочек «приручают»; они учатся быть терпеливыми и прилежными, аккуратными и аккуратными. Аккуратность их ручной работы просто считается зеркалом их способностей как жен и домработниц – однажды проверить их рукоделие было достаточно, чтобы судить об их характере. Но эта оценка была предоставлена другим женщинам, будущим родственникам мужа, которые осматривали приданое, а не жениху. Теперь все это потеряло свое реальное экономическое значение (хотя все еще практично освоить некоторые элементарные исправления), и «старая дева» имеет значение «незамужняя женщина: дамы Веруккьо и Болоньи, вероятно, занимались многими другими делами, но это было их способность производить ткани – не материнство, например, – которые стали символом их женственности.32 Реальные потребности в обществе постоянно меняются, в то время как идеи, связанные с потребностями / объектами, имеют тенденцию останавливаться и превращаться в абстракции. Вначале связь между вещами и их значением вполне конкретна, нет места символическим выражениям. Но если связь полностью потеряна, символ теряет свою силу.
30 Варрон, в Плут. Quaest.Rom. 30; Plin. HN 8.194. По традиции, Торелли 1984: 31–33, 104, 136; Ралло, в Donne 1989: 31 n. 101. 31 См. Римский период, Ларссон Ловен, 1998 г., или женщины, прядущие и плетущие кружева в голландской живописи 17-го века, Франц, 1993 г.32 Недавно я услышал по датскому радио интервью с молодым датчанином, который «в поисках своих пределов» (согласно нынешнему выражению в обществе зажиточного общества) провел пару лет в Сибири и выжил среди местных жителей. местное население как охотник в экстремальных условиях. Он осознал, насколько изменился его менталитет, когда он начал думать о том, чтобы остаться там и жениться на девушке. Важнейшим критерием выбора была не ее внешность и не была ли она приятной компанией или нет, а ее способность шить теплую меховую одежду и готовить еду из ничего, т.е.е. стратегии выживания.
ГРЕЧЕСКИЙ МИФ – ЭТРУСКИЙ СИМВОЛ
II. Греческий миф как символ у этрусков: параллельные истории
Возвращаясь к теме, которую я изначально намеревался исследовать, мы могли бы назвать главу «Этрусская основа, греческий уток». В собственно Этрурии узнаваемые греческие мифы вошли в образы, которыми окружали себя этрусские аристократы, примерно в 700 г. до н.э., примерно в то же время, когда было введено искусство письма. Этруски никогда не отказывались от местных образов, описывающих жизнь и загробную жизнь, но греческие мифы занимали все большую часть их образов, не только украшения на импортированных вазах, а также на вазах, изготовленных иммигрантами-ремесленниками (как, например, знаменитое «Ослепление Полифема» на кратере). в Черветери и подписанный Аристонотосом), но также и на полностью местных продуктах.33 Одна из самых престижных импортных ваз, Fran
Calderas Media Markt ¡OFERTAS en 2021!
Es el instante de que sepas cuales son las calderas media markt ideales para adquirir que nos pueden dejar muy gratos con la compra, son unas calderas media markt probadas y garantizadas por verdaderos profesionales de este planeta, lo que nos hace tener un grado de confianza Para poder adquirirlas sin miedo a este уважение.
TOP 1 en
Calderas media markt
Табла-де-лас-Мехорес, кальдерас, медиа, рынок, оценка,
OFERTAMás Vendido 8
¿Cuáles calderas media markt comprar?
Es muy posible que ahora estés frente a tu ordenador y te estés haciendo el interrogante de ¿Cuáles son las calderas media markt que te debes comprar? Por eso el día de hoy hemos buscado la manera más fácil de contextstar a esa interrogante que muchas personas se hacen sobre las calderas media markt, las mejores que puedes adquirir son aquellas de marcas reconocidas, pues son las únicas calderas media markt que te garantizar una buena calidad y un funcionamiento enormemente rendidor para todas y cada una de las labores que les quieras asignar, esto debido a que las calderas media markt de marcas reconocidas son productos originales que ya han sido probadas para fun asignar.
Типос де кальдерас медиа рынок
Ahora, te queremos mostrar las diferentes tipos de calderas media markt por el hecho de que, aunque todas y cada una tengan un mismo objetivo, quizá puedas ignorar son múltiples las géneros de calderas media markt que podemos encontrar cono eso deseamos efectuar una buena compra que cumpla e incluso supere nuestras expectativas es el instante de conocer todas las géneros de calderas media markt que nos marchamos a hallar al momento de realizar nuestras compras.
Маркас-де-кальдерас Медиа Маркт
No debemos adquirir las marcas de calderas media markt que sean muy caras en estos sitios de ventas de imitaciones pensando que es mejor calidad, cuando en realidad son productos con menos components, cuando se pueden consguir las mejores marcas de calderas endeas media marktia y autorizadas de venta, por esa razón te queremos dejar clro que cuando Precises adquirir unas calderas media markt que cumpla con las mejores características las puedes obtener con nosotros.
Consejos para comprar unas calderas media markt
Hemos de estar segurísimos en que tienda on-line vamos a efectuar las compras de nuestras calderas media markt, assegurarnos que vamos adquirir nuestros productos en tiendas oficiales, de esta forma nos marchamos a librar de personas que procuren estafar media, .que no tengan libres o bien no cumplan con las especificaciones que nos están haciendo creer, de ahí que siempre y en todo momento nuestro conjo más importante a fin de que puedas efectuar una adquirir segura on-line de alguna de mark es calderas media efectuar cualquier tipo de negociación a través de tiendas oficiales y únicamente realizar cualquier género de pago cuando ya estemos seguros que somos atendidos por personas Capacitadas y Responses que nos van a hacer llegar que les indircción проблема.
¿Calderas Media Markt baratas?
No siempre y en toda circunstancia unas calderas media markt con un genial Precio, que sean económicas quieren decir que son de mala calidad, por eso uno de nuestros objetivos más importantes es poder ofrecerte en nuestra tienda on-line las calderas con media markt el mejor costo que hay en el mercado, pues lo perfect al instante de buscarconomía es localizar al mismo tiempo en el mismo producto un desempeño que cumpla con todas las actividades que les tenemos destinadas.Aunque los Precios de Nuestras Calderas media markt siempre van a varar, según los detalles, modelos y specificidades de cada una de ellas, los costos siempre van a ser muy económicos.
Déjanos tu opinión sobre nuestras calderas media markt
Esto generalmente no es muy común, pero te vamos a Presentar de manera dinámica algunos comentarios sobre nuestras calderas media markt, de este modo es, para absolutamente nadie es un secretto que siempre y en todo momento momento nos estamos enargando de la esteamos респект в лас кальдерас медиа рынок а фин де ке де эста манера но тенгас нингуна дискульпа аль моменто де хацер тус компрас, otro comentario muy bueno de nuestras calderas media markt es que adquirir las calderas media markt con nosotros nos vamos a encargar de hacerte la entrega Домицилио пара деэста манера подер бриндарте уна comodidad total.
