Каталог Broen

Сортировать по:

Цена товара +/-

Название товара

Артикул

Название производителя

Порядок

2 261 руб

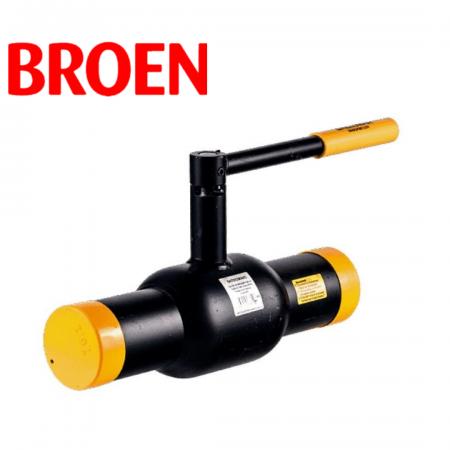

Шаровые краны производства BROEN S.A. предназначены для применения в системах теплоснабжения, отопления, охлаждения, газоснабжения, а также в промышленных установках. В стальном цельносварном корпусе, между двумя тефлоновыми уплотнителями увеличенной температуростойкости, достигнутой применением укрепляющего заполнителя PTFE, установлен шар, изготовленный из кислотоустойчивой стали. Подпора уплотнений шара тарельчатыми пружинами гарантирует постоянный прижим уплотнений к шару, даже при работе крана в переменных температурах, что компенсирует термические изменения размеров крана. Шпиндель из хромоникелевой стали, работающий совместно с шаром, уплотнен в корпусе тефлоновым уплотнением, а также двумя уплотнителями типа О-ринг. На шпинделе закреплена ручка для управления вручную или механической передачей. Ограничитель поворота гарантирует правильное положение шара в положении «полностью закрыт» и «полностью открыт»
Корпус шаровых кранов BROEN BALLOMAX изготовлен из углеродистой стали P235GH / 09Г2С. Основным рабочим элементом крана является шар, выполненный из нержавеющей стали, марки AISI 304. Седловое уплотнение шара выполнено из тефлона с содержанием 20 % углерода, что практически исключает износ уплотнения в процессе эксплуатации крана. Кроме этого, благодаря наличию тарельчатой пружины (Сталь пружинная Ck75(50CrV4)), удается компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь W. Nr. 1.4305) оснащён уплотнительными кольцами (EPDM, витон), исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивают класс герметичности А (ГОСТ 9544-93). Расчетный срок службы кранов составляет не менее 30 лет или 15 тысяч циклов открытия-закрытия.
Технические преимущества
• современная и безопасная конструкция, которая не требует дополнительного обслуживания
• надежность, достигнутая благодаря точной обработке, правильному подбору материалов и 100% контролю качества (согласно стандарту РМ-ЕМ12266:2003)
• применение: системы теплоэнергетики и кондиционирования воздуха, а также промышленные установки (рабочая среда — вода, воздух, пар, масло и другие)
• в кранах шаровых для бесканальной прокладки в ППУ изоляции шпиндель изготовлен из нержавеющей стали
• шар изготовлен из нержавеющей стали высокого качества
• класс герметичности крана «А» по ГОСТ 9544-205
• температура рабочей среды: от -20°С до +200°С, краны для пара: до +250°С
• Рабочее давление PN16/25/40
• Диаметры от DN 10 мм до DN 800 мм
Модельный ряд кранов Ballomax включает полнопроходные и неполнопроходные краны, с присоединением фланец/фланец, сварка/сварка, с ручкой, с редуктором либо с электроприводом.
Ballomax имеет три версии исполнения штока:
• стандартный
• высокий /для изоляции/
• с набороной высотой /для монтажа в предизолированных системах трубопроводов
Уплотнение седла шара в кранах BALLOMAX® изготавливается из тефлона с 20%-й добавкой углерода, в результате чего обеспечивается хорошее уплотнение по периметру шара.
Шток уплотнён двумя кольцами О-ring – EPDM и Viton. Снизу дополнительно установлен сальник PTFE+C, который также несёт уплотняющую функцию. Внутри крана шарового BALLOMAX находится шар, который изготовлен с высокой точностью из нержавеющей стали. Кривизна шара после шлифовки может отличаться лишь на несколько микрон.

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn10-50
Номинальное давление : Pn40
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn65-200
Номинальное давление : Pn25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-500
Номинальное давление : Pn25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-500
Номинальное давление :
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn15-50
Номинальное давление : Pn40
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn65-200
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-500
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-500
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Основной особенностью крана шарового стального BROEN Ballomax ГОСТ-стандарт является его конструктивное решение. Строительная длина крана Ballomax ГОСТ-стандарт равна строительной длине задвижки ГОСТ 3706-93. Данное конструктивное решение исключает сложность монтажных работ при замене устаревшей запорной арматуры на кран шаровый стальной BROEN Ballomax ГОСТ-Стандарт. При дальнейшей эксплуатации не требует дополнительного обслуживания.
Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn50-200
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Основной особенностью крана шарового стального BROEN Ballomax ГОСТ-стандарт является его конструктивное решение. Строительная длина крана Ballomax ГОСТ-стандарт равна строительной длине задвижки ГОСТ 3706-93. Данное конструктивное решение исключает сложность монтажных работ при замене устаревшей запорной арматуры на кран шаровый стальной BROEN Ballomax ГОСТ-Стандарт. При дальнейшей эксплуатации не требует дополнительного обслуживания.
Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-200
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn15-125
Номинальное давление : Pn25/40
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-200
Номинальное давление : Pn25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn15-125
Номинальное давление : Pn16/25/40
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-150
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn100-200
Номинальное давление : Pn16/25
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn15-32
Номинальное давление : Pn40
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20

Применение: для использования в ИТП, ЦТП, системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах,доступных для эксплуатации. Не требует технического обслуживания.
Номинальный диаметр : Dn40-200
Номинальное давление : Pn16
Корпус крана : сталь 09Г2С / P235GH
Шар : нержавеющая сталь
Седло шара и сальник : тефлон +20 % углерода
Уплотнительные кольца : тройной этиленпропиленовый каучук и витон
Фланец Сталь 20
