Арматурные блоки обвязки скважин | Промавтоматика

Применение арматурных блоков обвязки газовых скважин

Блоки арматурные применяются при строительстве кустовых площадок и обвязке одиночных скважин. Они имеют различные конструктивные особенности, разное количество запорной и регулирующей арматуры, кабельные линии, площадки обслуживания и лестницы.

Арматурные блоки, производимые «Промавтоматика-Саров» рассчитаны на номинальные давления рабочей среды до 500 кг/см2.

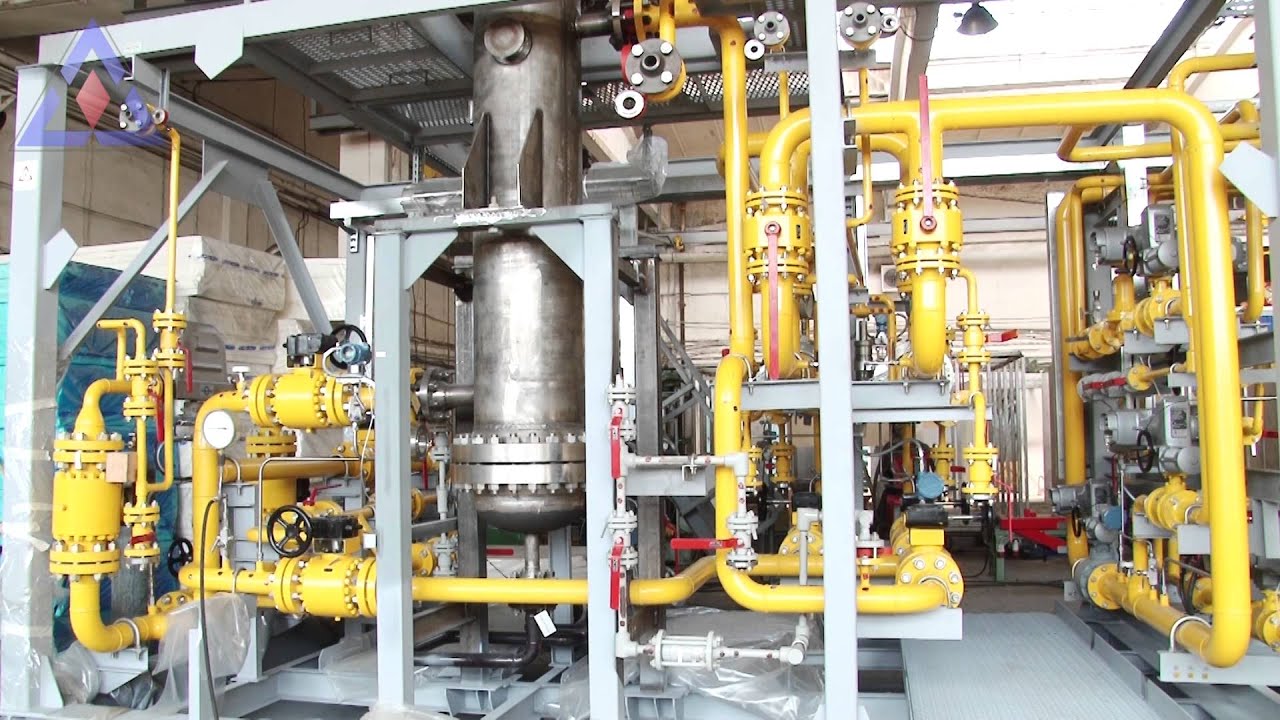

Что такое арматурный блок?

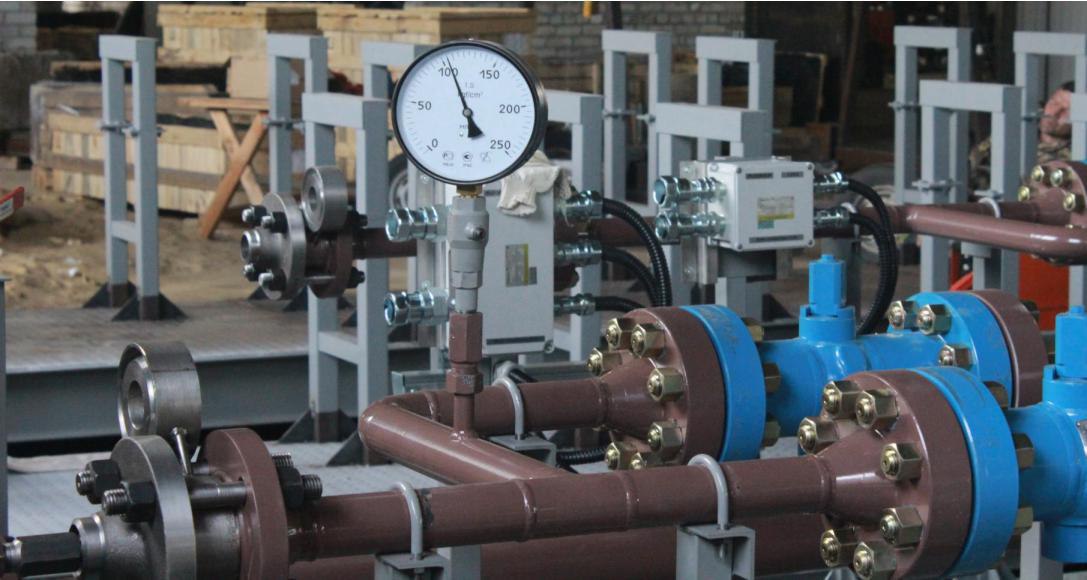

Арматурный блок представляет собой сварную конструкцию из труб нужного диаметра и соединительных деталей, которая устанавливается на опорную раму. На блоке выполняется монтаж регулирующей, запирающей, отсекающей и предохранительной трубопроводной арматуры, контрольно-измерительных приборов, блоков дозирования ингибитора, электрические и сигнальные подключения, покрытие и теплоизоляция в соответствии с техническими требованиями на производство.

Размеры арматурных блоков желательно ограничивать габаритами автотранспортной перевозки.

ООО «Промавтоматика-Саров» является разработчиком и изготовителем основных изделий, применяемых в арматурных блоках, что позволяет предоставить лучшие условия поставки готового оборудования. Арматурные блоки разрабатываются в соответствии со схемой, определённой проектом обустройства кустов скважин.

Блоки устанавливаются на выкидной линии электрифицированных газовых скважин и предназначены для выполнения следующих функций:

  • дистанционного и (или) ручного регулирования давления газа по скважине на выходе в шлейф куста. В наших арматурных блоках для этого используются устройства регулирующие УР или осесимметричные запорно-регулирующие клапаны УЗР;
  • замера дебита газа по скважине;
  • замера температуры и давления газа до и после регулирующих устройств;
  • переключения потока газа от скважины на факельную горелку или в исследовательский сепаратор;
  • регулирования расхода метанола, для чего нами применяются блоки дозирования метанола БРМ;
  • перекрытия трубопровода дистанционно или «по месту»;
  • автоматического перекрытия при аварийном повышении или понижении давления с помощью клапанов-отсекателей К302.

В чем состоят основные преимущества связанные с применением арматурных блоков

Несмотря на то, что цена арматурного блока несколько выше, чем раздельно приобретенное оборудование со стоимостью монтажных работ по сборке таких конструкций непосредственно на объекте, применение блочного метода строительства имеет свои преимущества.

Арматурный блок позволяет существенно упростить и ускорить строительство на объекте, за счет устранения проблем с комплектованием, поскольку арматурный блок поставляется уже полностью укомплектованным изделием.

Арматурный блок более надежное изделие, поскольку он изготавливается в заводских условиях, при производстве которого выдерживаются такие обязательные параметры, как атмосферная температура, чистота и форма обработки кромок под сварку; применяется сварка в защитных газах. Перед отгрузкой обязательно проводятся гидравлические испытания пробным давлением и пневматические испытания номинальным давлением.

Арматурный блок более качественное изделие, поскольку подготовка поверхности под нанесение покрытия и само лако-красочное покрытие наносится в помещении, защищенном от ветра, атмосферных осадков и с контролируемой температурой.

Арматурный блок производится по согласованной конструкторской документации, которая обычно рассматривается более тщательно чем проектная документация. При этом существует возможность учесть все требования к удобству доступа и обслуживания оборудования, такие, как размещение дополнительных площадок и лестниц, изменение расстояний, расположение кабельных трасс и клеммных коробок.

Заказать производство арматурных блоков возможно обратившись к нашим специалистам. Заказывая такое оборудование в ООО «Промавтоматика-Саров» вы не разочаруетесь в соотношении «цена-качество», наше предприятие имеет современно оснащенное производство, большой опыт подобных поставок, безукоризненную деловую репутацию.

Для получения дополнительной информации по арматурным блокам, запросите звонок наших специалистов или заполните форму обратной связи.

Арматурный блок – Большая Энциклопедия Нефти и Газа, статья, страница 1

Арматурный блок

Cтраница 1

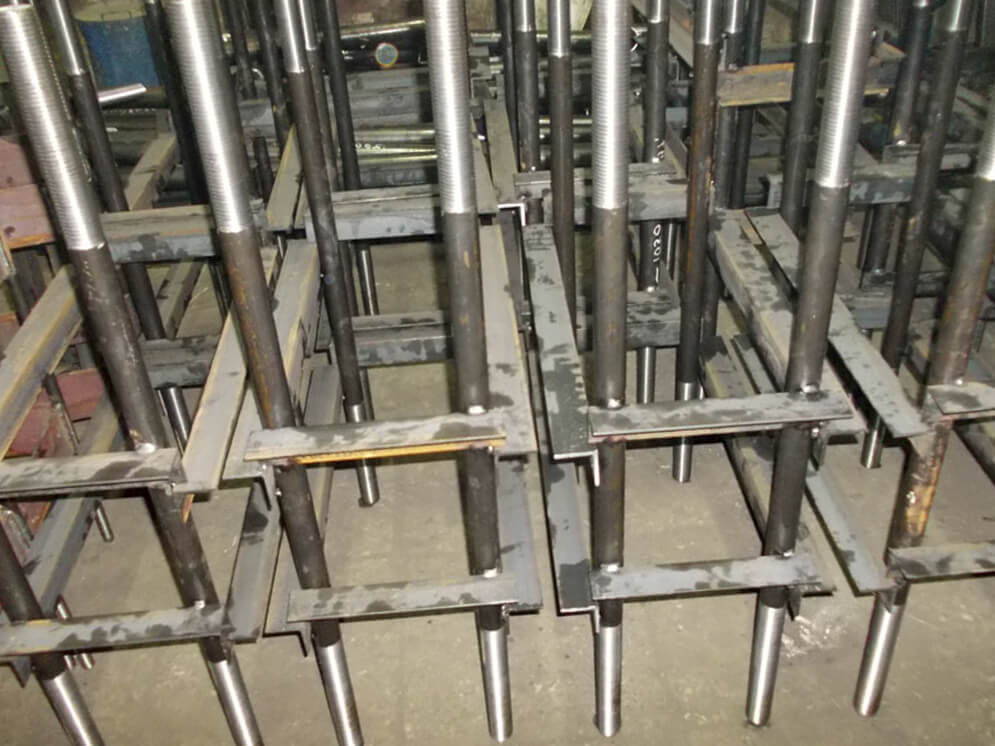

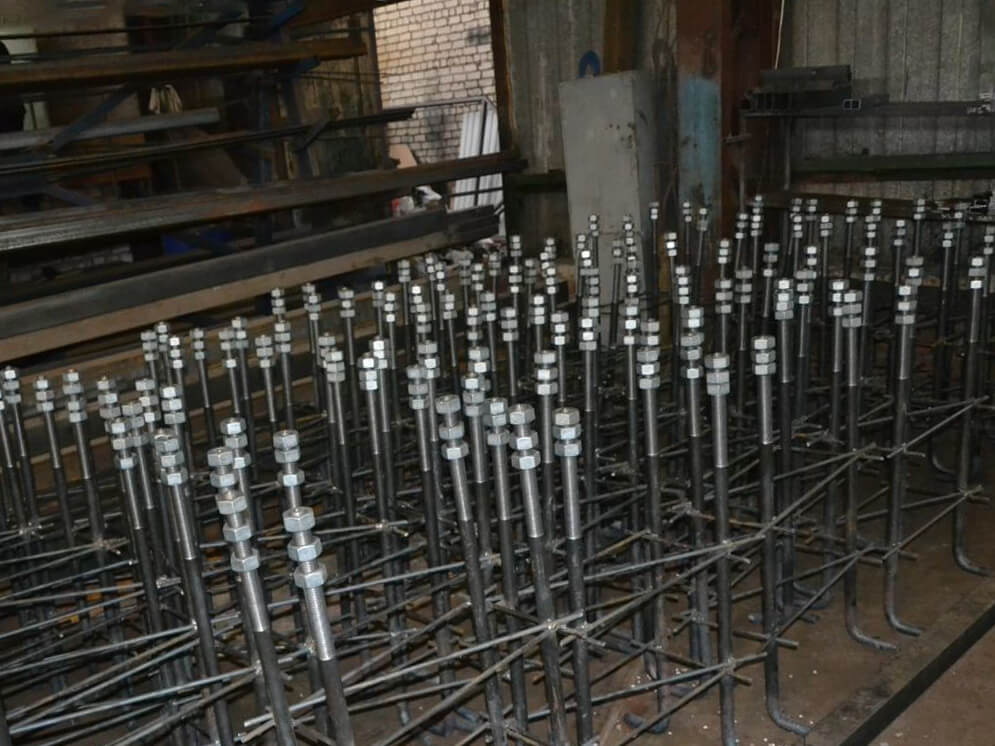

Арматурные блоки для фундаментов следует заготавливать на заводе или в мастерской и перевозить на трассу собранными.  [1]

Подземные емкости, арматурные блоки монтируют при помощи крана или трубоукладчика грузоподъемностью 12 – 25 т после прокладки подземных трубопроводов.  [2]

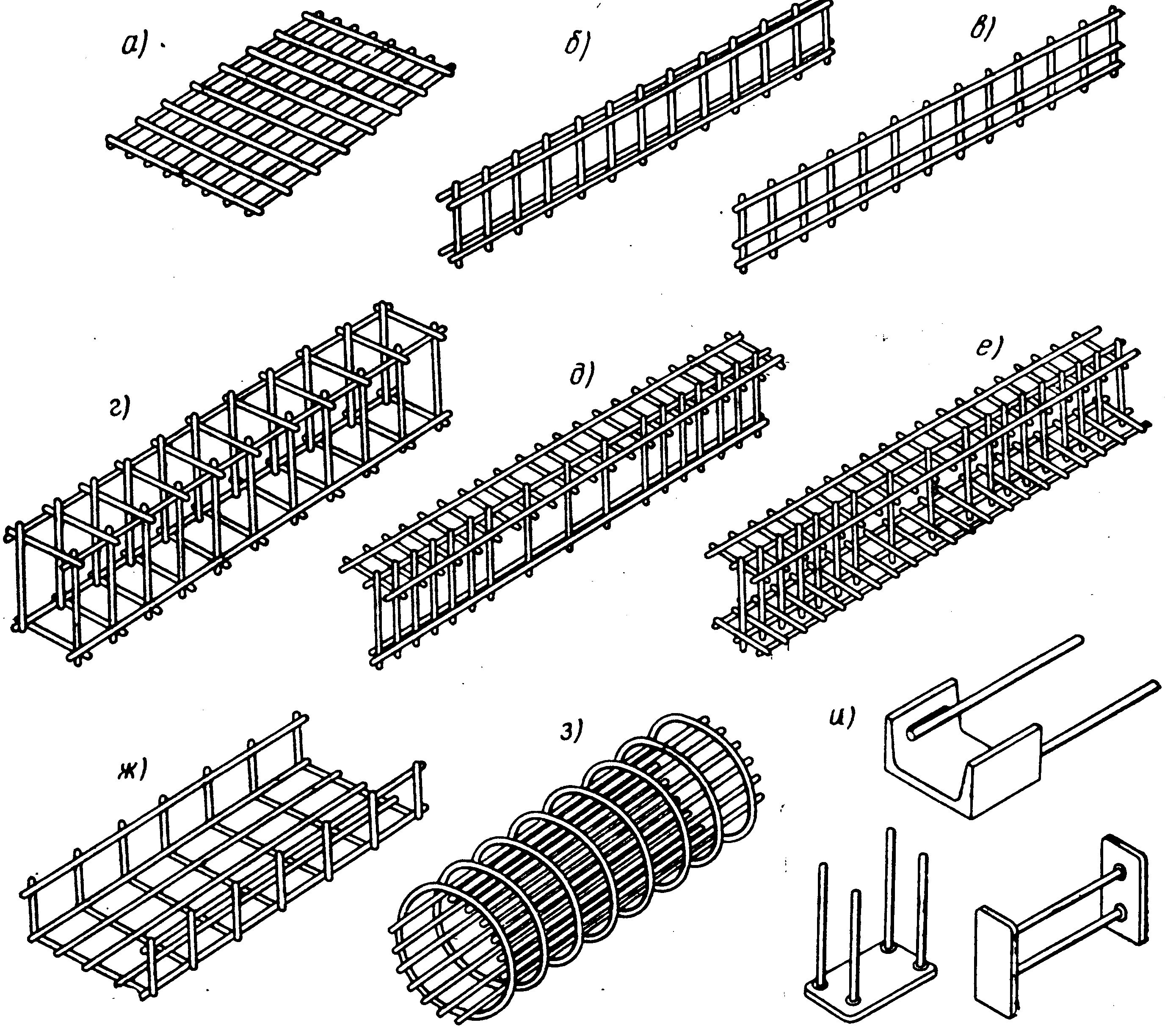

Колонны контрфорсов армируются сварными пространственными арматурными блоками, контрфорсы следует возводить в скользящей опалубке.  [3]

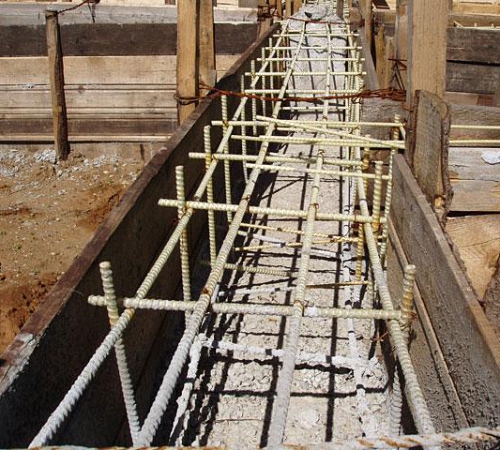

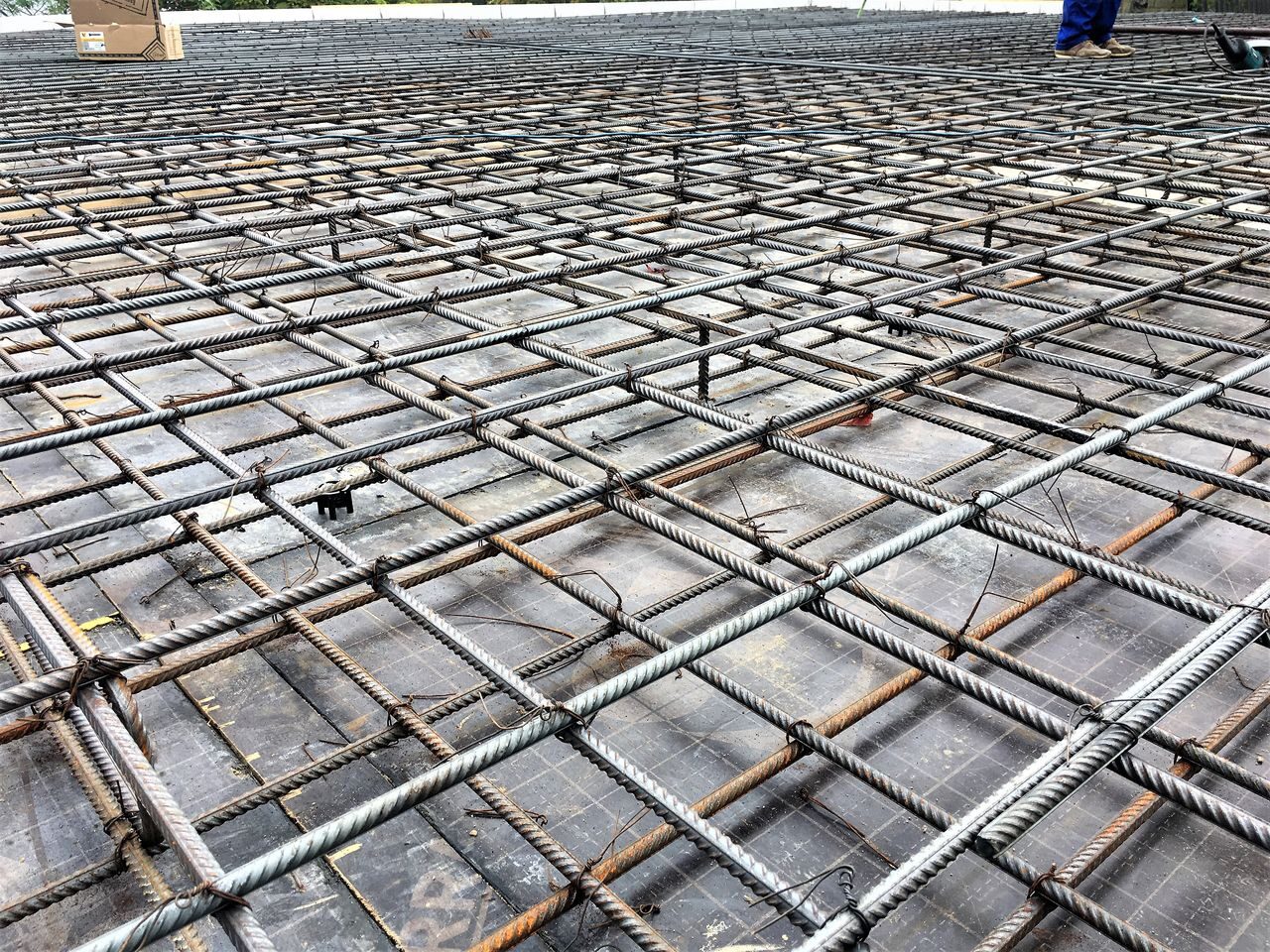

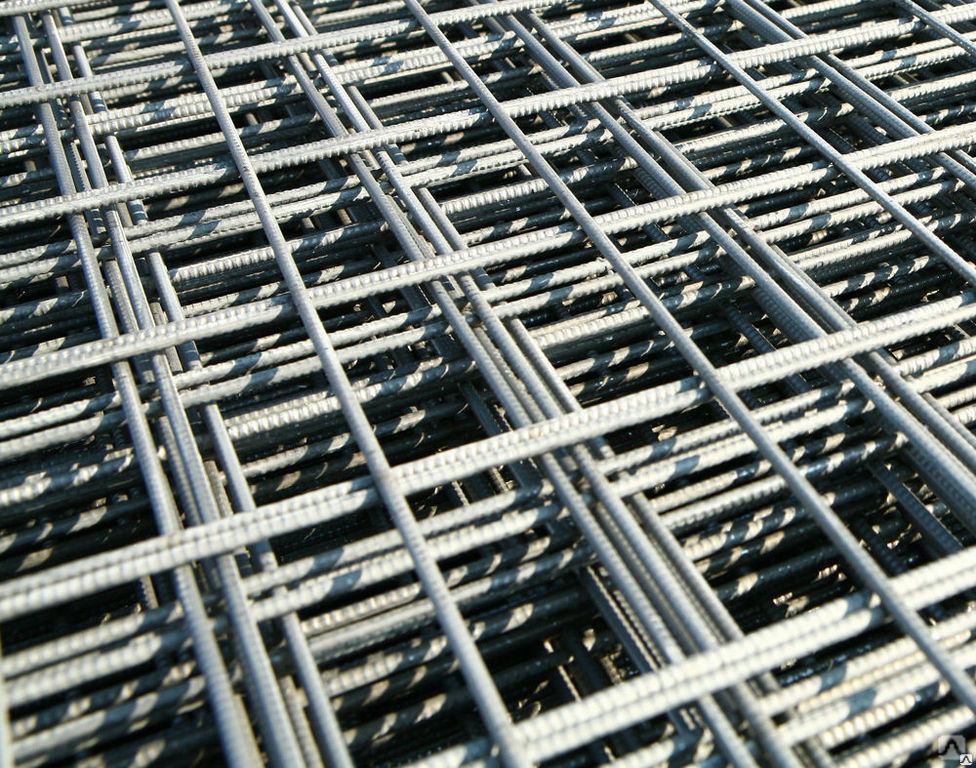

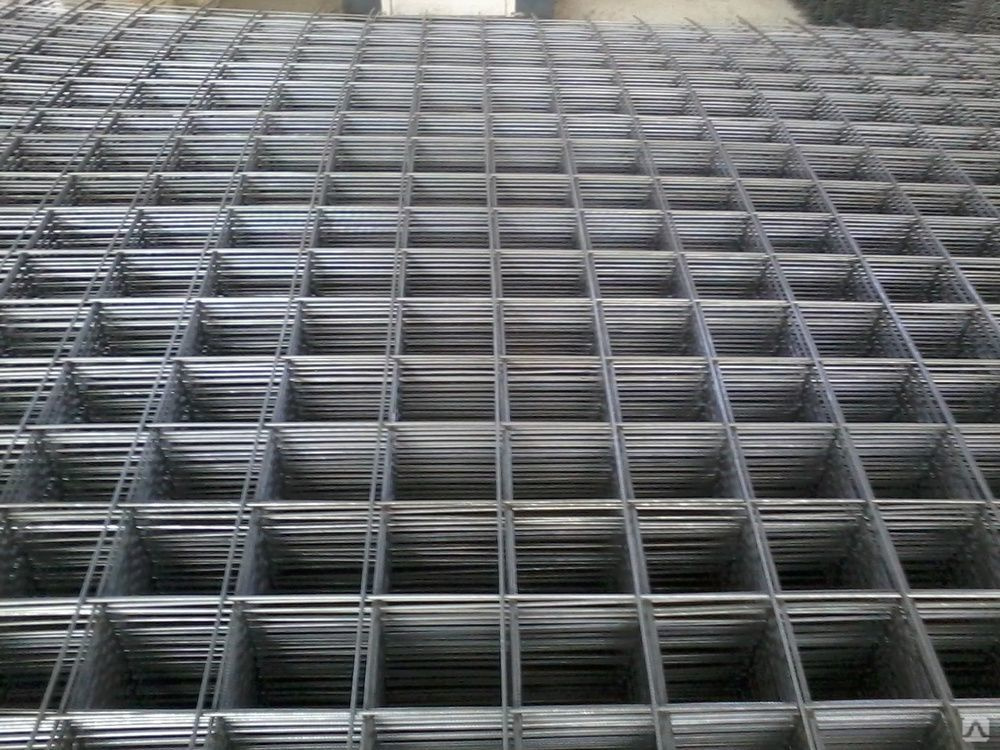

Монолитные конструкции подземной части армируются сварными арматурными блоками, что значительно ускоряет строительство.  [5]

Модуль включает: блок абсорбера; арматурный блок абсорбера

.  [6]

Закладные элементы конструкции должны быть приварены к арматурным блокам до установки их в опалубку.  [8]

Основным элементом, участвующим в распределении газе является арматурный блок, снабженный редукторами, позволяй щими снижать давление, поступающее от центрального кислород ного пункта, перед подачей газов к точкам потребления.  [9]

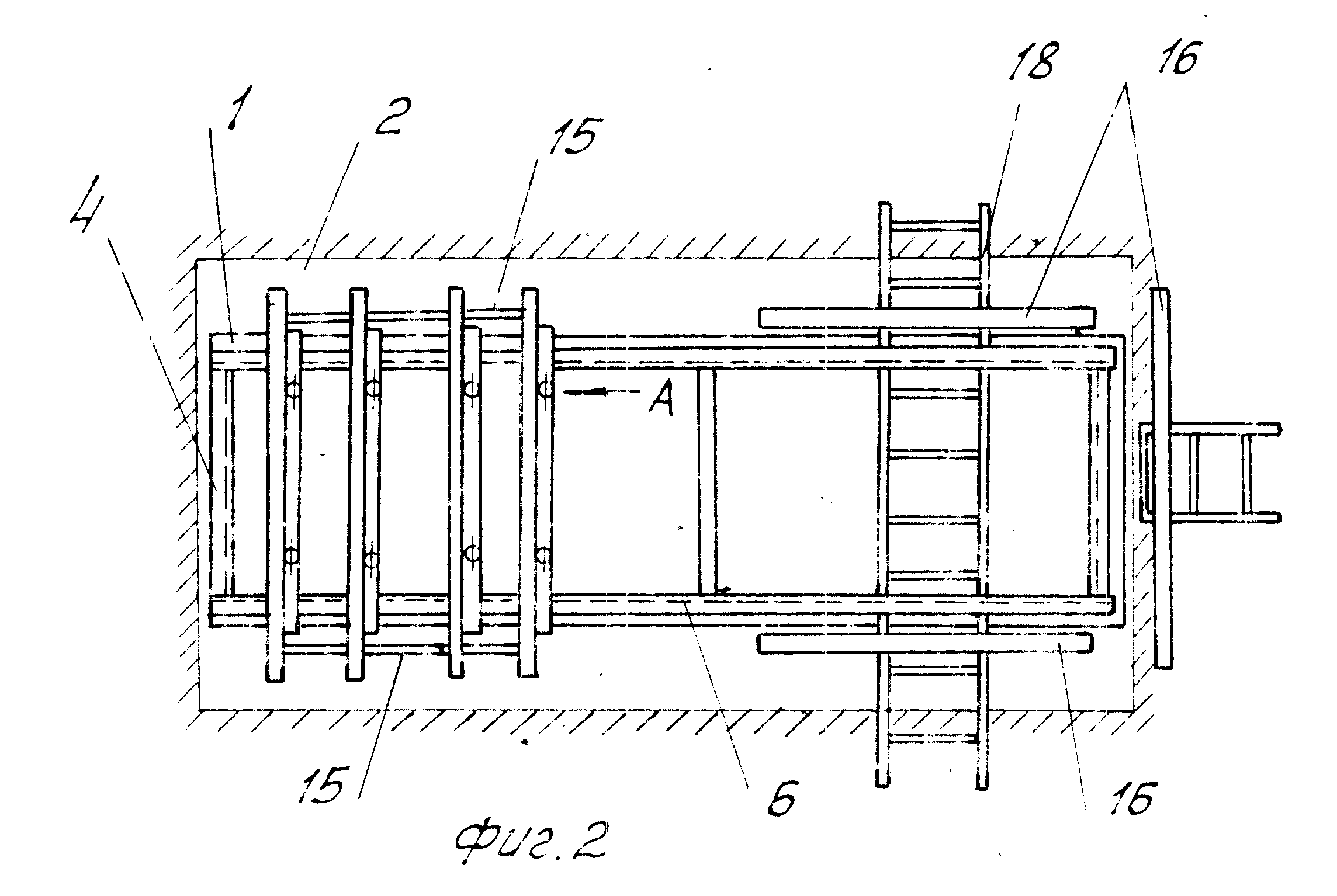

На подготовленной на дне котлована бетонной площадке основания устанавливаются крупные арматурные блоки нижнего яруса фундамента – перемычек и пилонов.  [10]

При сооружении коротких монолитных туннелей желательно применение не только инвентарной опалубки н арматурных блоков

, но и готовых армо-опалубочных блоков, заготовленных на заводах стройдеталей и затем монтируемых на месте установки.  [11]

На УППГ, УКПГ и ГС автоматизированного блочно-модуль-ного промысла число модулей сбора газа или входящих в него арматурных блоков определяется делением максимального количества шлейфов скважин, подключаемых к УППГ, УКПГ и ГС, на число шлейфов скважин, подключаемых к модулю.  [12]

Для сбора жидкости из пылеуловителей и фильтров-сепараторов на компрессорных станциях устанавливают емкости, в которые жидкость попадает через арматурные блоки. Емкости объемом 4 м3 устанавливаются подземно на глубине 2 4 м от поверхности земли. Арматурные блоки массой 1245 кг и 4250 кг изготавливаются заводами и поставляются на монтажные площадки на стальных рамах.  [13]

Во втором по ходу газа здании ( здание осушки газа) размещаются модуль абсорбционной осушки ( блок абсорбера и арматурный блок абсорбера), модуль замера дебита скважин ( блок замера дебита, блок сепаратора первичного), блок разделителей вода – конденсат, трапы для разгазирования воды и конденсата. Это оборудование обеспечивает осушку газа до точки росы минус 25 С.  [14]

Технологические блоки установок подготовки газа и стабилизации конденсата оснащаются средствами местного контроля основных параметров ( давления, температуры, уровня), арматурные блоки – дистанционно управляемыми запорными органами, обеспечивающими дистанционное управление установкой.  [15]

Страницы:      1    2    3

Арматурные блоки | ЭЛНИГО Оборудование, запчасти, комплектующие, расходники

ТРУБНЫЕ УЗЛЫ И АРМАТУРНЫЕ БЛОКИ

Блоки для магистральных, технологических трубопроводов и других объектов, транспортирующих газ, нефть и нефтепродукты с рабочим давлением в трубопроводе до 16МПа предназначены для обвязки сосудов и аппаратов, а также блоки для трубопроводов не содержащие сосудов и аппаратов, работающие под давлением до 32МПа, при температуре стенки не ниже

минус 70 °С.

Блоки представляет собой сварную конструкцию из труб и соединительных деталей трубопроводов. Поставка осуществляется в комплекте с трубопроводной арматурой, трубопроводной обвязкой и контрольно-измерительные приборы, смонтированными на опорной раме. Перед отгрузкой готового оборудования завод-изготовитель проводит все необходимые испытания.

Блочное оборудование успешно применяется при строительстве газокомпрессорных и нефтеперекачивающих станций. Изготовленные в заводских условиях арматурные блоки отличаются высокой надежностью и позволяют снизить совокупные затраты при монтаже НПС и ГКС.

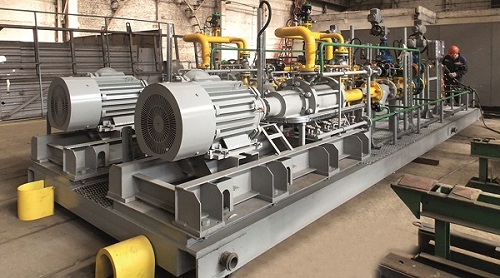

БЛОКИ НАСОСОВ И АРМАТУРНЫЕ БЛОКИ ТЕХНОЛОГИЧЕСКОГО НАЗНАЧЕНИЯ

Блоки насосов и арматурные блоки технологического назначения – предназначены для обеспечения технологических процессов транспортировки углеводородного сырья, контроля параметров и управления технологическими процессами в нефтегазовой отрасли. Эксплуатируются как на открытых площадках так в блок-боксах с системами жизнеобеспечения. Арматурный блок представляет собой сварную конструкцию из труб и соединительных деталей трубопроводов. Поставка блоков осуществляется в комплекте с трубопроводной арматурой и трубопроводной обвязкой, смонтированной на опорной раме. Так же в комплект блочного оборудования входят контрольно-измерительные приборы.



Блок снижения давления

Производительность, кг/час1030
Рабочее давление до редуцирования, МПа3,2
Рабочее давление после редуцирования, МПа0,4
Минимальная температура рабочей среды, оС-30,6
Максимальная температура рабочей среды, оС40
Масса, кг750
Габаритные размеры:
длина, мм4850
ширина, мм1250
высота, мм900
Расчетный срок службы, лет30



Блок снижения давления топливного газа

Производительнос
ть, м3
1030
Рабочее давление до редуцирования, МПа3,2
Рабочее давление после редуцирования, МПа0,77
Минимально допустимая температура стенки элементов находящихся под давлением, оС-49
Масса, кг750
Габаритные размеры:
длина, мм3450
ширина, мм1210
высота, мм1580
Расчетный срок службы, лет30





Блок фильтров тонкой очистки

Производительность, кг/ч18340
Рабочее давление, МПа0,77
Расчетное давление, МПа0,8
Минимально допустимая температура стенки элементов находящихся под давлением, оС-49
Внутренний объем аппарата м30,12
Гидравлическое сопротивление не более, МПа0,02
Номинальная тонкость фильтрации, мкм20
Масса, кг1470
Габаритные размеры:
длина, мм1320
ширина, мм1200
высота, мм1850
Расчетный срок службы, лет30



Устройства переключающие – предназначены для разделения потока рабочей среды по трубопроводам и смешивания сред.

Используются в нефтегазоперерабатывающей, нефтегазодобывающей, нефтехимической и газовой отраслей промышленности в условиях умеренного, холодного и тропического климатов.    Изготавливаются из сталей марок: 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ;

с фланцевым присоединением, с ручным управлением (маховиком).

Герметичность затвора по ГОСТ 9544-2005 класс А.

При вращении маховика одного из переключающих устройств (например, установленного на входе к клапанам) происходит одновременное перемещение запорного органа обоих переключающих устройств и перекрытие трубопровода на входе и выходе к предохранительному клапану. При установке запорного органа в центре тройника (между седлами) происходит открытие обоих угольников, что позволяет производить смешение или разделение потоков сред.

Указатель, закрепленный на шпинделе, показывает расположение запорного органа в устройстве переключающем.Ус

тройства переключающие, при необходимости могут изготавливаться на вход и выход предохранительных клапанов и соединяться между собой цепной передачей, с целью синхронного управления. В этом случае устройства переключающие комплектуются звездочками для цепной передачи. Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

Блок предохранительных клапанов с переключающими устройствами – представляет собой сложную систему трубопроводной арматуры, со стоящую из двух предохранительных пружинных т клапанов и двух устройств переключающих, соединенных между собой цепной передачей с целью синхронного управления. Предназначен для автоматического выпуска среды при повышении давления сверх установленного, в трубопроводах нефтеперерабатывающей, нефтехимической, газовой и энергетических отраслей промышленности, в условиях умеренного, холодного и тропического климатов. Изготавливаются из сталей марок: 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ. Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры. Исполнение уплотнительных поверхностей Блока клапанов предохранительны

х пружинных с устройствами переключающими выполняется согласно ГОСТ 12815-80,ряд 2.

Блок предохранительных клапанов с переключающими устройствами герметичен по отношению к внешней среде, вращение маховиков устройства переключающего на входе и выходе из клапанов предохранительных пружинных происходит в синхронном режиме, что обеспечивает безопасность и соблюдение

экологических требований. БПК изготавливается с установкой маховика справа, в случае необходимости, могут изготавливаться с установкой маховика слева.

Блок напорной гребенки предназначен для распределения и замера расхода воды для закачки в пласт в системе ППД.

Комплектность:
Блок-укрытие с системами электроснабжения, отопления, вентиляции, пожарной сигнализации и дренажа; трубопроводная арматура, средства автоматизации и КИП; расходомеры воды. Гребенка может размещаться в блок-укрытии и на открытой площадке на раме. Блок напорной гребенки можно заказать по нашим образцам или по индивидуальному заказу.

Технические характеристики:

 Рабочая среда Пластовая вода
 Рабочее давление, МПа 7…21
 Количество напорных линий по требованию заказчика
 Температура окружающей среды, оС -60…+50
 Категория по взрыво-пожарной и пожарной опасности зданий по СНиП 21-01-97 Д
 Степень огнестойкости блока IV
 Температура внутри блока, оС, не ниже +5
 Габаритные размеры блока, мм 3000х6000х2950, 3000х9000х2950

Арматурные блоки – ООО «СКБ-Нефтехим»

Блок арматурный подачи азота печей ПТБ-5-40Э(а)и(б):



Техническая характеристика:

Назначение: для подачи азота
Наименование показателя Значение
Давление,
МПа
рабочее 0,45. .. 0,5
расчетное 0,6
пробное при гидроиспытании 0,6
Температура,
°C
Рабочей среды от -56 до +35
Минимально допустимая отрицательная стенки элементов блока, находящихся под давлением минус 56
Рабочая
среда
состав Азот
характеристика Газ
Категория трубопровода согласно Руководству по безопасности “Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов” Серия 03 Выпуск 67 III-B
Прибавка для компенсации коррозии, мм 2,5
Ветровая нагрузка по СП 20. 13330.2011 III
Снеговая нагрузка по СП 20.13330.2011 V
Расчетный срок службы лет, не менее 30
Допустимая сейсмичность по СНиПII-7-81, балл не более 6
Масса, кг Пустого, не более 1484
При гидроиспытании 1510



Блок арматурный входной продуктовой линии печи ПТБ-5-40Э(а,б):


Техническая характеристика:

Назначение: для подачи нефти в печь
Наименование показателей Значение
Производительность по нефти, т/час 330
Давление, МПа
рабочее. не более 1,0
расчетное 4,0
пробное 5,0
Температура, °C рабочая среды От 30 до 35
расчетная стенки
Минимально допустимая отрицательная стенки элементов блока, находящихся под давлением минус 56
Рабочая
среда
Состав Нефть
характеристика 1)
Категория и группа трубопроводов согласно Руководства по безопасности “Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов “. Серия 03 Выпуск 67 I А (б)
Прибавка для компенсации коррозии, мм 2,5
Допускаемая сейсмичность
по СНиП II- 7-81, балл
не более 6
Ветровая нагрузка по СП 20. 13330.2011 III
Снеговая нагрузка по СП 20.13330.2011 V
Расчетный срок службы, лет 30
Масса, кг Пустого, не более 5200
При гидроиспытании 5700

 1)  Класс опасности – 3 по ГОСТ 12.1.007- 76.
Группа взрывоопасной смеси ТЗ по ГОСТ 30852.5-2002.
Категория взрывоопасности смеси – НА по ГОСТ30852.11-2002.

Блок арматурный входной продуктовой линии печи ПТБ-10Э(а,б):


Техническая характеристика:

Наименование показателей Значение
Производительность по нефтеконденсату, т/час 640
Давление,
МПа
рабочее, не более 6,3
расчетное 6,3
пробное при гидравлическом испытании 7,875
Температура,
°C
рабочая среды От 15 до 40
расчетная стенки
Минимально допустимая отрицательная стенки элементов блока, находящихся под давлением минус 56
Рабочая
среда
Состав Нефтеконденсат
хара ктеристика 1)
Категория и группа трубопроводов согласно Руководства по безопасности “Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов”. Серия 03 Выпуск 67 IA (б)
Прибавка для компенсации коррозии, мм 2,5
Допускаемая сейсмичность по СНиП II-7-81, балл не более 6
Ветровая нагрузка по СП 20.13330.2011 III
Снеговая нагрузка по СП 20.13330.2011 V
Расчетный срок службы, лет 30
Масса, кг Пустого, не более 13 200
При гидроиспытании 14 700

1) Класс опасности -3 по ГОСТ 12.1.007- 76.
Группа взрывоопасной смеси Т2 по ГОСТ 30852.5-2002.
Категория взрывоопасности смеси – ПА по ГОСТ 30852.11-2002.

Блок арматурный подачи азота печей ПТБ-10Э(а) и (б):


Техническая характеристика:

Назначение: для подачи азота
Наименование показателей Значение
Производительность кг/час 7790 (с учетом азотной завесы)
Давление,
МПа
рабочее, не более 0,45. ..0,5
расчетное 0,6
пробное 0,8
Температура,
°C
рабочая среды От -56 до +34
расчетная стенки
Минимально допустимая отрицательная стенки элементов блока, находящихся под давлением минус 56
Рабочая
среда
Состав Азот
характеристика газ
Категория и группа трубопроводов согласно Руководства по безопасности “Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов”. Серия 03 Выпуск 67 III-B
Прибавка для компенсации коррозии, мм 2,5
Допускаемая сейсмичность по СНиП II-7-81, балл не более 6
Ветровая нагрузка по СП 20. -3330.2011 III
Снеговая нагрузка по СП 20.13330.2011 V
Расчетный срок службы, лет 30
Масса, кг Пустого, не более 2200
При гидроиспытании 2400

Блок арматурный подачи топливного газа печей ПТБ-10Э(а,б):

Техническая характеристика:

Наименование показателей Значение
Объемный расход газа для горелок,
мЗ/ч
1794-1982
Давление, МПа рабочее, не более 0-0,1
расчетное 0,6
пробное при гидравлическом испытании  0,8
Температура,
°C
расчетная стенки  50
Средняя наиболее холодной пятидневки района установки блока минус 46
Минимально допустимая отрицательная стенки элементов блока, находящихся под давлением минус 56
Минимальная раоочей среды минус 56
Максимальная рабочей среды 34
Рабочая
среда
Состав Топливный газ
характеристика 1)
Класс взрывоопасной зоны 2 по ГОСТ30852. 9-2002
Категория и группа трубопроводов согласно Руководства по безопасности
Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов”
Серия03 Выпуск 67
II Б (а)
Прибавка для компенсации коррозии, мм 2
Допускаемая сейсмичность по СНиП II- 7-81, балл 6
Ветровая нагрузка по СП 20.13330.2011 III
Объемный расход воздуха для средств КИПиА, мЗ/ч. не более
Установленная мощность электрооборудования, кВт. не более См.РЭ
Назначенный срок службы, лет 30
Группа рабочей среды по ТР ТС 032/2013 1
Масса, кг Пустого, не более 4000
При гидроиспытании 4650

1) Класс опасности – 3 по ГОСТ 12. 1.007-76:
Группа взрывоопасной смеси ТЗ по ГОСТ 30852.5-2002
Категория взрывоопасности смеси – IIА по ГОСТ 30852.11-2002.

Блоки арматурные | Техно-Сфера

Блочное оборудование изготавливается по индивидуальным техническим проектам заказчиков в максимально заводской готовности.

Блочное оборудование от ООО «Техно-Сфера» — это техническое изделие, в составе которого продукция из металлопроката, труб, соединительных деталей трубопроводов, смонтированные контрольно-измерительные приборы, оснащенное САУ и другими необходимыми системами, соответствующее установленным требованиям нормативно технической документации и стандартам.

Приборы и системы, примененные в блочном оборудовании, поставляются подключенными, испытанными и настроенными согласно условий технического задания.

Блоки имеют габаритные характеристики, позволяющие осуществлять их перевозку автомобильным и железнодорожным транспортом, не нарушая правил для конкретного вида транспортировки.

Масса спроектированных и изготовленных блоков, с учетом вышеприведенных условий и требований, позволяет использовать стандартные погрузочно-разгрузочные механизмы, входящие в штатное оборудование автотранспортных и железнодорожных предприятий. Блоки арматурные обеспечивают выполнение следующих основных функций:

  • – транспортирование добываемого продукта;
  • – регулирование давления потока;
  • – автоматизированное измерение расхода, состава, давления, температуры продукта;
  • – автоматическое перекрытие потока;
  • – дистанционное перекрытие потока с удаленного пульта оператора;
  • – перекрытия потока с панели местного управления;
  • – перераспределения потока по направлениям;
  • – передачи данных от средств контроля параметров продукта в систему автоматического управления.

При производстве блоков уделяется первостепенное внимание качеству выпускаемой продукции. Контроль качества осуществляется аккредитованными испытательными лабораториями. Для контроля сварных соединений применяются современные методы проверки качества, среди которых:

  • – радиография;
  • – УЗК;
  • – магнитопорошковая дефектоскопия;
  • – цветная и люминесцентная дефектоскопия;
  • – гидро- и пневмоиспытания;
  • – испытание на разрыв, изгиб, исследование макроструктуры;
  • – спектральный анализ металла.

Технические параметры Блоков арматурных:



Наименование параметра

Значение

Диапазон номинальных диаметров DN, мм

50 … 700

Номинальное давление PN, МПа

До 25

Рабочая среда

Газ, нефть, газоконденсат, вода, агрессивные среды и др.

Климатическое исполнение по ГОСТ 15150-69

У, ХЛ, УХЛ

Срок службы, лет

30















Арматурные блоки изготавливаются в различных модификациях:

  • – арматурные блоки различного назначения;
  • – блоки переключающей арматуры;
  • – блоки предохранительных клапанов;
  • – блоки напорной гребенки;
  • – модуль автоматического запорного регулирования;
  • – блоки отсечной арматуры;
  • – блоки пожарных гидрантов, и др.

ЦКБА поставило паровой арматурный блок для седьмого энергоблока Нововоронежской АЭС

ЦКБА поставило паровой арматурный блок для седьмого энергоблока Нововоронежской АЭС…

Строящийся энергоблок № 7 НВ АЭС — это второй блок нового поколения «3+» с реакторной установкой ВВЭР-1200, инновационный объект атомной отрасли, в котором использованы новейшие достижения и разработки, отвечающие всем существующим постфукусимским требованиям безопасности.

Являясь крупнейшим поставщиком арматуры главных паропроводов атомных станций, как введённых в эксплуатацию, так и строящихся в России и за рубежом, ЦКБА ранее поставляло ПАБ и для первого энергоблока нового поколения (блок № 6 НВ АЭС). Проверки работоспособности с наработкой назначенного ресурса с параметрами, соответствующими реальным условиям эксплуатации, проводились на комплексном стенде в составе испытательной лаборатории ОАО «НПО ЦКТИ». Результаты испытаний подтвердили полное соответствие заявленных и фактических показателей работы изделий.

Паровой арматурный блок относится к системе безопасности и предназначен для защиты второго контура энергоблока АЭС. Конструкция ПАБ состоит из редукционно-предохранительного и запорно-отсечного модуля. Для поставки на НВ АЭС ЦКБА модернизировало систему управления одного из ключевых элементов ПАБ, — быстродействующего запорно-отсечного клапана, — что позволило ещё более повысить надёжность всей системы.

Поставка ПАБ позволяет осуществить монтаж и наладку оборудования для подготовки к холодно-горячей обкатке реактора, согласно графику ключевых событий, летом 2017 года. По информации Росэнергоатома, окончание сооружения блока № 7 запланировано на 2018 г.

АО «НПФ «ЦКБА» — инжиниринговая компания полного цикла, основана в 1945 году. Компания специализируется на поставках трубопроводной арматуры для различных отраслей промышленности, включая атомную энергетику, судостроение, нефтегазовую отрасль, химическую промышленность. С 2010 года входит в структуру промышленных активов Газпромбанк (АО) в составе Группы ОМЗ.

Смотрите также:

Интервью с ген. директором «НПФ «ЦКБА» Ю. Д. Логановым в рамках Aquatherm Moscow 2017. О рынке и кризисе 2016 года, а также работе отрасли арматуростроения:

Словарь Мультитран

Англо-русский форум   АнглийскийНемецкийФранцузскийИспанскийИтальянскийНидерландскийЭстонскийЛатышскийАфрикаансЭсперантоКалмыцкий ⚡ Правила форума
✎ Создать тему | Личное сообщение Имя Дата
saipelov 6.06.2021 6:00:30″>10 83  That night the Bulls found their heart.  koronid  5.06.2021  22:38
7 103  OTC  adelaida  5.06.2021  10:57
23 1239  размерами в осях  adelaida  10.07.2013  16:57
333 3545  Ошибки в словаре  | 1 2 3 4 5 6 7 8 все 4uzhoj  23.02.2021  13:36
06.2021 12:11:52″>18 245  nice to meet you в письме  sai_Alex  4.06.2021  12:23
10 158  The 19th-century clothes are luscious, the 21st-century sensibility is raunchy…  krisstte  4.06.2021  9:24
7 142  Restricted Jurisdiction  bania83  2.06.2021  17:28
2 70  shuttling antibody  gospatent  4. 06.2021  11:14
5 143  Как назыв. слова выступ. в роли разных лексико-грамм. классов?  LiXiQing  3.06.2021  14:50
14 338  Вступиться за свои права  qp  29.05.2021  10:28
14 202  Celebrating Essential Workers Trophy  A111981  1.06.2021  12:32
3 87  Дизельный двигатель – регулятор оборотов  Senja  3. 06.2021  11:26
1 50  engine turbine burst containment  Baturin  3.06.2021  20:53
20 429  «Но, на дерьмо сошла!»  miqcab  2.06.2021  17:06
3 79  оляция и осколяция  Fajrereto  3.06.2021  11:40
5 127  unbundling Excel  ellionwise  2. 06.2021  18:54
11 296  OFF: airbnb  qp  3.06.2021  2:04
19 584  Новый список тематик. Вопросы и предложения  4uzhoj  24.04.2021  13:47
64 2217  Погибаю без работы  | 1 2 все Oakling  22.05.2021  11:37
2 80  Refernce material of / for  supercat3  2.06. 2021  15:46
8 223  Барабанный сепаратор тех.  4sol  6.03.2020  13:03
6 188  Помощь с переводом соглашения о конечном использовании  Daria_Mak  1.06.2021  10:29
17 5968  Камеральная налоговая проверка  налог. Val61  28.02.2009  13:33
7 116  target inserter  VictorMashkovtsev  1. 06.2021  20:22

УКРЕПЛЕНИЕ ШВОВ БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

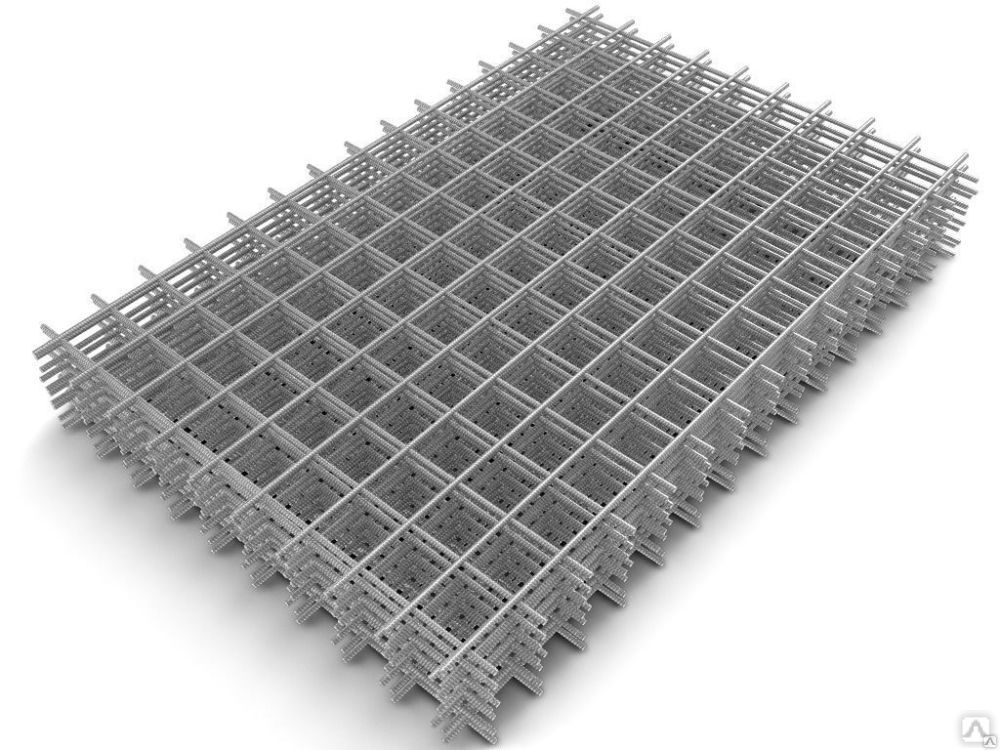

Стандартное армирование швов для бетонной кладки – это заводская сварная проволочная сборка, состоящая из двух или более продольных проволок, соединенных поперечными проволоками, образующих конфигурацию фермы или лестницы. Первоначально он был задуман в первую очередь для борьбы с растрескиванием стен, связанным с термической усадкой или расширением под воздействием влаги, а также в качестве альтернативы каменным колпакам при связывании кладочных лент вместе.Обратите внимание, что требования к горизонтальной стали для контроля трещин могут быть выполнены с помощью армирования швов или арматурных стержней. См. Раздел «Контроль трещин в бетонных стенах из каменной кладки», TEK 10-1A (ref. 6).

Армирование швов также увеличивает устойчивость стены к горизонтальному изгибу, но это не широко признано строительными нормативами для строительных целей. В некоторых случаях его можно использовать в конструкции для обеспечения сопротивления изгибу или для выполнения предписывающих сейсмических требований.

В данном TEK обсуждаются нормативные требования и технические требования для армирования швов и дается общее обсуждение функции армирования швов в бетонных стенах из каменной кладки.Подробную информацию о дополнительных применениях армирования швов можно найти в других TEK, на которые есть ссылки в этой публикации.

МАТЕРИАЛЫ

Типы арматуры, используемые в кладке, – это в основном арматурный стержень и изделия из холоднотянутой проволоки. Армирование швов регулируется Стандартными техническими условиями для армирования швов кладки, ASTM A951 (ссылка 1), или Стандартными техническими условиями для проволоки из нержавеющей стали, ASTM A580 / A580M тип 304 или тип 316 (ссылка.2), если шов армирован нержавеющей сталью в соответствии со Спецификацией на каменные конструкции (ссылка 3). Холоднотянутая проволока для армирования швов варьируется от W1,1 до W4,9 (диаметр от 11 до дюйма; от MW7 до MW32), наиболее популярным размером является W1,7 (калибр 9, MW11). Проволока для кладки гладкая, за исключением того, что боковые проволоки для усиления швов деформируются накатными кругами.

Поскольку Требования Строительного кодекса для каменных конструкций (ссылка 4) ограничивают размер арматуры шва половиной толщины шва, практический предел диаметра проволоки – W2.8, ( 3 / 16 дюймов, MW17) для стыка станины ⅜ дюйма (9,5 мм). Однако арматура такой толщины может быть трудной для установки, если должна быть сохранена равномерная толщина шва из раствора дюйма (9,5 мм).

Виды армирования швов

Армирование швов имеет несколько конфигураций, что позволяет использовать его в кирпичной кладке. Для каждого стыка станины обычно требуется одна продольная проволока (т. Е. Две проволоки для типичной одинарной стены), но требования норм или спецификации могут требовать иного.Типичное расстояние между армированием швов составляет 406 мм (16 дюймов) по центру. Регулируемые стяжки, петли, третьи тросы и сейсмические зажимы также доступны в сочетании с усилением швов для многослойных и облицованных стен.

  • Усиление стыков лестничного типа (рис. 1) состоит из продольных проволок, сваренных заподлицо с перпендикулярными поперечными проволоками, что создает вид лестницы. Оно менее жесткое, чем арматура швов ферменного типа, и рекомендуется для многослойных стен с полостями или незаполненными муфтами.Это позволяет двум перемычкам перемещаться независимо друг от друга, но при этом переносить нагрузки вне плоскости от наружной кладки к внутренней кладке стены. Поперечные проволоки диаметром 16 дюймов (406 мм) по центру должны использоваться для строительства железобетонной кладки, чтобы не допускать попадания поперечных проводов в основные пространства и, таким образом, предотвращать их влияние на укладку вертикальной арматуры и раствора.
  • Усиление стыков фермы (рисунок 2) состоит из продольных проволок, соединенных диагональными поперечными проволоками.Эта форма более жесткая в плоскости стены, чем арматура для стыков лестничного типа, и, если она используется для соединения нескольких витков, ограничивает дифференциальное перемещение между ними. По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как в одинарных бетонных стенах. Поскольку диагональные поперечные проволоки могут мешать укладке вертикальной арматурной стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах.
  • Выступы, стяжки, анкеры, третьи тросы и сейсмические зажимы различных конфигураций часто используются с армированием стыков для создания системы, которая работает для: управления растрескиванием; скрепить кладку вместе; анкерная кладка; и, в некоторых случаях, выдерживают структурные нагрузки.Расстояние между стяжками и анкерами, а также другие требования включены в «Анкеры и стяжки для каменной кладки», TEK 12-1B (ссылка 5).

Рекомендации по использованию некоторых различных типов армирования швов перечислены в таблице 1.

Рисунок 1 – Армирование стыков лестничного типа
Рисунок 2 – Соединение арматуры ферменного типа
Таблица 1 – Приложения для армирования швов

ЗАЩИТА ОТ КОРРОЗИИ

Блоки для раствора, раствора и кирпичной кладки обычно обеспечивают адекватную защиту встроенной арматуры при соблюдении минимальных требований к покрытию и зазору.

Требования к покрытию

Углеродистая сталь в армировании швов может быть защищена от коррозии путем покрытия цинком (гальваника). Цинк защищает сталь двумя способами. Во-первых, он создает барьер между сталью, кислородом и водой. Во-вторых, в процессе коррозии цинк обеспечивает временное покрытие. Защитное значение цинкового покрытия увеличивается с увеличением толщины покрытия; поэтому необходимое количество цинкования увеличивается с серьезностью воздействия, как указано ниже (см.3, 4):

  • Внутренние стены, подверженные средней относительной влажности ниже или равной 75%:
    Оцинкованная мельница, ASTM A 641 (0,1 унции / фут²) (0,031 кг / м²)
    Горячеоцинковка, ASTM A 153 (1,5 унции / м²) фут²) (458 г / м²)
    Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580
  • Наружные стены или внутренние стены, подверженные средней относительной влажности> 75%:
    Горячее цинкование, ASTM A153 (0,46 кг / м²)
    Эпоксидное покрытие, ASTM A884 Класс A Тип 1, ≥ 7 мил ( 175 мм)
    Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580

Требования к обложке

«Спецификация каменных конструкций» также перечисляет минимальные требования к покрытию для армирования швов как дополнительного средства защиты от коррозии. Он должен быть размещен таким образом, чтобы продольные провода были заделаны в строительный раствор с минимальным покрытием:

  • ½ дюйма (13 мм) без воздействия погодных условий или земли,
  • ⅝ дюйма (16 мм) при воздействии погодных условий или земли.

ТРЕБОВАНИЯ К ПРЕДПРИЯТИЮ

Строительные нормы и правила для каменных конструкций включают предписывающие требования к армированию швов. Существует множество вариантов использования армирования швов в каменных конструкциях.Армирование швов может использоваться для обеспечения контроля трещин, горизонтального армирования и скрепления нескольких петель, углов и пересечений. В следующем списке выделены только те требования, которые относятся к армированию швов. Темы борьбы с взломом рассматриваются в серии «Контроль движения» Руководства NCMA TEK (ссылка 6). Для получения информации о анкерах и стяжках см. Анкеры и стяжки для кладки, TEK 12-1B (ссылка 5). Также есть полезное обсуждение армирования швов в качестве структурного армирования в стальной арматуре для бетонной кладки, TEK 12-4D (ref. 7).

Общие требования к армированию швов

  • Для кирпичной кладки, кроме сплошной связки: Горизонтальная арматура должна быть в 0,00028 раз больше общей площади вертикального поперечного сечения стены. Это требование может быть выполнено за счет армирования швов в стыках горизонтальных оснований. Для 8-дюйм. (203 мм) стены из кладки, это составляет усиление швов W1,7 (9 калибр, MW11) через каждый второй ряд. Существуют дополнительные критерии для кладки стека в категориях сейсмостойкости D, E и F.
  • Сейсмические требования: В сейсмической конструкции категории C и выше (для бетонной кладки, кроме фанеры), арматура горизонтальных швов должна располагаться на расстоянии не более 16 дюймов (406 мм) по центру по вертикали с минимум двумя проволоками W1,7 (MW11) не требуется. Горизонтальная арматура также должна быть предусмотрена внизу и вверху всех проемов в стене и должна выходить за проем как минимум на 24 дюйма (610 мм). Дополнительные сведения о сейсмических требованиях, включая стены, работающие на сдвиг, содержатся в «Предписывающем сейсмическом проектировании и детализации требований к армированию каменных конструкций», NCMA TEK 14-18B (ref.8).

Требования к расчету допустимого напряжения

  • В дополнение к вышеперечисленным требованиям, бетонные стены из кирпича, спроектированные методом допустимого напряжения и скрепленные стеновыми стяжками, должны иметь максимальное расстояние между стяжками 36 дюймов (914 мм) по горизонтали и 24 дюйма (610 мм) по вертикали. Для выполнения этого требования вместо стенных стяжек можно использовать поперечные проволоки для армирования стыков.
  • Если стены спроектированы для несоставной конструкции, армирование швов ферменного типа не должно использоваться для обвязки перемычек.
  • Комбинированное усиление швов с помощью язычков или регулируемых стяжек – популярные варианты склеивания многослойных стен и регулируются дополнительными требованиями норм.

Требования к эмпирическому проектированию

  • Когда два слоя кладки склеиваются с помощью армирования швов, по крайней мере одна поперечная проволока должна использоваться в качестве стяжки на каждые 2⅔ фута (0,25 м²) площади стены. Вертикальное расстояние между арматурой стыка не может превышать 24 дюйма (610 мм), а поперечные проволоки должны быть W1.7 (9 калибр, MW11) минимум, без подтеков и заделан в строительный раствор.
  • Пересекающиеся стены, если они зависят друг от друга в плане боковой поддержки, могут быть закреплены несколькими предписанными методами, включая использование арматуры швов с шагом не более 8 дюймов (203 мм) по центру по вертикали. Продольные тросы должны выходить не менее 30 дюймов (762 мм) в каждом направлении в месте пересечения и быть не менее W1,7 (калибр 9, MW11).
  • Внутренние пересечения ненесущих стен могут быть закреплены несколькими предписанными методами, включая усиление стыков с максимальным расстоянием 16 дюймов. (406 мм) o.c. вертикально.

Требования к использованию в шпоне

  • Предварительные требования к армированию швов в кирпичной кладке Шпон включен в раздел «Требования Строительного кодекса для каменных конструкций». Эти положения ограничены областями, где базовая скорость ветра не превышает 110 миль в час (177 км / час), как указано в ASCE 7-02 (ссылка 9). Дополнительные ограничения описаны в Кодексе. Приведенная ниже информация относится к армированию швов или части армирования швов анкерной системы.Для получения информации о требованиях к анкерам и стяжкам см. Бетонные облицовочные материалы, TEK 3-6C (ссылка 10).
  • Усиление швов лестничного или язычкового типа допускается в конструкции из шпона с поперечными проволоками, используемыми для анкеровки шпона кладки. Минимальный размер продольной и поперечной проволоки составляет W1,7 (калибр 9, MW11), а максимальное расстояние составляет 16 дюймов (406 мм) по центру по вертикали.
  • Регулируемые анкеры в сочетании с усилением стыка могут использоваться в качестве анкеровки с продольной проволокой усиления стыка W1. 7 (9 калибр, MW11) минимум.
  • Армирование швов также может использоваться для крепления облицовки кладки при условии, что максимальное расстояние между внутренней стороной облицовки и внешней стороной опоры бетонной кладки составляет 4 ½ дюйма (114 мм).
  • В соответствии с категориями сейсмического проектирования E и F, издание 2005 года «Требования к строительным нормам для каменных конструкций» требует непрерывного однопроволочного армирования стыков, минимум W1,7 (калибр 9, MW11) в облицовке с максимальным расстоянием 18 дюймов.(457 мм) по центру по вертикали. Зажимы или крючки должны прикреплять проволоку к арматуре стыка. Международный Строительный кодекс 2003 г. (ссылка 11) также требует выполнения этого требования для категории сейсмостойкости D.
  • Расстояния между анкерами и, как следствие, расстояние между арматурой швов уменьшаются для категорий сейсмостойкости D, E и F и в районах с сильным ветром.

Требования к использованию в кладке стеклопакетов

  • Арматура горизонтального шва должна располагаться на расстоянии не более 16 дюймов. (406 мм) по центру, расположен в шве слоя раствора и не должен перекрывать деформационные швы.
  • Минимальная длина стыка составляет 6 дюймов (152 мм).
  • Усиление швов должно быть размещено непосредственно над и под отверстиями в панели.
  • В арматуре стыков должно быть не менее 2 параллельных продольных проволок размером W1.7 (калибр 9, MW11) и сварные поперечные проволоки минимум W1,7 (калибр 9, MW11).

УСТАНОВКА

Монтаж арматуры швов – рутинная задача каменщиков.На торцевые оболочки кладут арматуру стыка, поверх нее кладут раствор. Требования к обложке должны соблюдаться. Установка правильного типа армирования швов с указанным антикоррозийным покрытием важна, а также обеспечение его установки на правильных расстояниях и в правильных местах. Положения по обеспечению качества, относящиеся к армированию швов, как правило, включают:

Заявки

Сертификат на материал, подтверждающий соответствие, должен включать:

    Материал
  • соответствует указанному стандарту ASTM,
  • Поставлена ​​заданная антикоррозионная защита
  • ,
  • Поставляется указанная конфигурация
  • и
  • другие критерии, если требуется или указано.

Инспекция

  • Необходимо удалить масло, грязь и другие материалы, разрушающие сцепление. Допускаются легкая ржавчина и прокатная окалина.
  • Требования к крышке соблюдены.
  • Соединения
  • имеют минимум 6 дюймов (152 мм) (см. Рисунок 3) для надлежащей передачи растягивающих напряжений. Вязывать не нужно. В строительной документации могут быть указаны более длинные стыки, особенно если арматура стыка используется как часть конструкционной горизонтальной арматурной стали.
  • Убедитесь, что усиление швов, используемое для контроля трещин, не продолжается через деформационные швы.
  • Если стяжки или анкеры являются частью арматуры стыка, убедитесь, что заделка в прилегающей зоне, выравнивание и расстояние находятся в пределах заданных значений.
Рисунок 3 – Соединения внахлест в армировании стыков

Список литературы

  1. Стандартные технические условия для армирования швов кладки, ASTM A951-02. ASTM International, 2002.
  2. Стандартные технические условия
  3. для проволоки из нержавеющей стали, ASTM A580 / 580M-98 (2004). ASTM International, 2004.
  4. Спецификация каменных конструкций, ACI 530.1-05 / ASCE 6-05 / TMS 602-05. Сообщено Объединенным комитетом по стандартам кладки, 2005 г.
  5. Строительные нормы и правила для каменных конструкций, ACI 530-05 / ASCE 5-05 / TMS 402-05. Сообщено Объединенным комитетом по стандартам кладки, 2005 г.
  6. Анкеры и анкеры для кладки, TEK 12-1A. Национальная ассоциация бетонных кладок, 2001.
  7. Серия
  8. «Управление движением», раздел 10, Национальная ассоциация бетонных кладок:
    Контроль трещин в бетонных стенах, TEK 10-1A, 2005 г. Бетонные стены – альтернативный инженерный метод, TEK 10-3, 2003.
    Контроль трещин в бетонном кирпиче и других облицовках из бетонной кладки, TEK 10-4, 2001.
  9. Стальная арматура для бетонной кладки, ТЭК 12-4Д. Национальная ассоциация бетонных масонств, 2006 г.
  10. Сейсмическое проектирование и детализация требований к армированию каменных конструкций, TEK 14-18B. Национальная ассоциация каменщиков из бетона, 2009 г.
  11. Минимальные расчетные нагрузки для зданий и других конструкций, ASCE 7-02. Американское общество инженеров-строителей, 2002 г.
  12. Виниры для бетонной кладки, TEK 3-6C. Национальная ассоциация бетонщиков, 2012.
  13. Международный Строительный Кодекс 2003 года. Международный Совет Кодекса, 2003.

NCMA TEK 12-2B, редакция 2005 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Как армировать бетонный блок

Пирс из бетонных блоков на этой строительной площадке перевернулся, потому что подрядчик не смог должным образом укрепить его стальными стержнями, окруженными мелко-гравийным бетоном в пустотелых ядрах.Обратите внимание на другой очевидный недостаток: нет сборной бетонной перемычки над оконными проемами. Это фото прислал домовладелец, обеспокоенный плохим качеством исполнения его работы. Я заверил его, что приматы в рекламном ролике Career Builder справились бы лучше. https://www.youtube-nocookie.com/watch?v=M1owcncKCHg Это НЕ одна из моих работ в AsktheBuilder, это факт. Фото: Алан Тодрик

Усиление бетонного блока СОВЕТЫ: ​​

  • Раствор прочен на сжатие – слаб на растяжение
  • Бетонному блоку требуется стальная арматура
  • Бетонный блок должен быть прикреплен к бетонному основанию
  • ПОСМОТРЕТЬ видео о стальных и бетонных блоках ниже
  • НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЙ И ВЕСЕЛЫЙ информационный бюллетень Тима.

УВАЖАЕМЫЙ ТИМ: Я строю новый дом, и две опоры из бетонных блоков опрокинулись, когда лестница прислонилась к одной.Один пирс врезался во второй. Почему это произошло и что могло этому помешать? Я думал, что бетонный блок был умным продуктом для моего фундамента и дома, но теперь задаюсь вопросом, не совершил ли я большую ошибку. Вы успешно построили из бетонных блоков? Что ты сделал? Алан Т., Чарльстон, Южная Каролина

УВАЖАЕМЫЙ АЛАН: Давайте начнем с того, что заверим вас, что бетонный блок – отличный строительный материал. Он прочен, его можно использовать по-разному, и он используется во всех видах жилых, коммерческих и промышленных приложений.Перестань сомневаться в себе. Вы должны направить это внимание на подрядчика, выполняющего вашу работу, и любые письменные спецификации, которые были частью ваших чертежей и планов.

Растяжение и сжатие

Опоры блоков опрокинулись, потому что соединение между раствором и бетонным блоком не могло противостоять силе разрыва. Приставленная к вершине пирса лестница превращала пирс в рычаг. Кажущаяся минимальной сила наверху лестницы была увеличена в основании пирса, где она сломалась.

Раствор между каждым блоком прочен, если вы попытаетесь его сжать или сжать. Но если вы попытаетесь согнуть или растянуть его, это напряжение, оно очень слабое. Большинство каменных изделий, включая бетон, имеют только 10% прочности при растяжении, чем при сжатии.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных каменщиков и каменщиков.

Заполните пустотелые стержни

Подавляющее большинство бетонных блоков являются пустотелыми. Когда они лежат на боку и сложены со смещением, они в некоторой степени напоминают соты, сделанные пчелиным ульем.Пчелы заполняют пустоты сот медом. Ваш подрядчик должен был заполнить пустоты в блоке мелким гравийным бетоном и стальными прутьями.

Поймите, он, возможно, готовился сделать это незадолго до того, как произошла авария. Кто-то, возможно, дурачился и оказал на пирс боковое давление, прежде чем можно было добавить бетон и сталь. Не все подрядчики работают 24/7/365. Я сам делал это в редких случаях, чтобы уложиться в критический срок.

Бетон, раствор и почти все породы очень прочны, когда вы их сжимаете, но эти материалы обычно имеют только одну десятую прочности, когда вы пытаетесь их согнуть или растянуть.Инженеры и технические специалисты называют эти изгибающие или растягивающие силы напряжением. Вы часто слышите, как они говорят о прочности строительного материала на разрыв.

Сталь

– ответ

Сталь

, напротив, обладает фантастической прочностью на разрыв. Например, обычная полудюймовая арматурная сталь на строительной площадке в жилых помещениях может иметь предел прочности на разрыв 40 000 фунтов. Это означает, что он выйдет из строя или разорвется, как только вы приложите к нему тянущее усилие в 40 000 фунтов. УХ ТЫ!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных каменщиков и каменщиков.

Сталь в бетонном блоке Видео

Первые 20 секунд этого видео показывают, как сталь должна находиться в ЦЕНТРЕ пустот бетонного блока. Затем посмотрите на 1:10, чтобы увидеть, как они получили вертикальную сталь в ИДЕАЛЬНОМ месте. Вы увидите в воздухе квартиру 2х4 по прямой. Эта грань 2×4 была тщательно размечена и представляет ЦЕНТР стены.

Бетон из мелкого гравия

Как только ваш подрядчик смешивает бетон из мелкого гравия, а не песчаный раствор, который он использовал для укладки блока, и заливает его в пустоты блока вместе с длинными стальными стержнями, бетонный блок начинает напоминать железобетон наливной.

Штифтовый блок к опоре / нижнему колонтитулу

Рекомендуется использовать ту же арматурную сталь для соединения стен из бетонных блоков с залитым бетонным нижним колонтитулом. Я делал это на всех своих работах, следя за тем, чтобы стальные стержни выступали из бетонного нижнего колонтитула примерно на 2 фута. Затем я опустил длинные стальные стержни сверху вниз до верхней части нижнего колонтитула, чтобы стальные детали перекрывали друг друга.

Причина, по которой вы хотите использовать бетон из мелкого гравия вместо раствора, заключается в том, что он прочнее. Камни, используемые в бетонных смесях, обеспечивают большую часть прочности, достигаемой бетоном после его затвердевания.Вы хотите использовать мелкий мелкий гравий, потому что пустоты в стене из бетонных блоков не слишком велики, когда раствор просачивается между блоком и сталью на месте.

Центральная сталь

Важно, чтобы стальные стержни в блоке находились по центру в пустотах, чтобы гарантировать, что они окружены бетоном. В случае подпорной стены важно разместить сталь так, чтобы она была ближе к поверхности стены, не касающейся земли. Очень важно, чтобы инженер-строитель указал, что нужно делать в таких ситуациях.Внимательно следуйте ее или его рекомендациям.

Также можно использовать арматуру из тонкой проволоки для стен из бетонных блоков. Этот уникальный продукт укладывается поверх ряда блоков в горизонтальных швах раствора. Эта тонкая сталь, однажды залитая раствором, значительно увеличивает прочность длинных стен из бетонных блоков.

Пилястры

Пилястры или широкие опоры также могут быть встроены в длинные и высокие стены из бетонных блоков для увеличения прочности. Еще раз, лучше всего, чтобы инженер-строитель указал, где и как эти элементы должны быть включены в ваш проект.Деньги, которые вы тратите на консультацию инженера-строителя, часто лучше всего тратятся на работу.

Вот все, что вам нужно знать о бетонном блоке и арматурной стали: это отличное сочетание, оно доступно, не требует особых навыков, чтобы объединить их, и вы получаете фундамент, такой же прочный или более прочный, чем заливной бетон фундамент.

Одна из вещей, которые мне действительно нравятся в бетонных блоках, – это то, что средний человек может строить из них. Чтобы уложить их по вертикали и горизонтали, требуется определенное мастерство, но это навык, которого можно достичь с помощью скромной практики.Вы можете использовать декоративные бетонные блоки вокруг своего дома для самых разных проектов, просто убедитесь, что вы укрепили их, если хотите, чтобы они выдержали испытание временем.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных каменщиков и каменщиков.

Колонна 1016

Вертикальная арматура

Вертикальное армирование используется в кирпичных стенах для противодействия растягивающим напряжениям, которые могут возникать из-за изгибающих и поперечных нагрузок. Кладки колонн и пилястр также укрепляются по вертикали для повышения устойчивости к осевым нагрузкам.

Типы и размеры

Деформированные арматурные стержни (арматура) должны соответствовать стандарту ASTM A 615. Наиболее распространена арматура класса 60 с пределом текучести 60 000 фунтов на квадратный дюйм; на некоторых рынках также может быть доступен класс 40 (предел текучести 40 000 фунтов на кв. дюйм).

Требования Строительных норм и спецификация для каменных конструкций, представленные Объединенным комитетом по стандартам каменной кладки (MSJC), разрешают использование арматуры размером до # 11 (1 3/8 дюйма в диаметре) при строительстве каменной кладки, но редко можно увидеть стержни больше, чем # 8 (диаметр 1 дюйм).Когда кладка проектируется с использованием положений по расчету прочности (Требования строительных норм и спецификации для каменных конструкций, глава 3), максимальный размер стержня ограничивается меньшим из стержней № 9, 1/8 номинальной толщины стены или чистого размера. армируемой ячейки, хода или воротникового соединения. Общая площадь армирования, помещенного в ячейку, не может превышать 4% площади ячейки (8% в местах соединения внахлест). Для 8-дюймовых блоков каменной кладки площадь ячеек составляет примерно 32 квадратных дюйма, из которых максимум 1.Можно разместить 3 квадратных дюйма арматуры.

Как установлен

Вертикальное армирование обычно помещается путем опускания стержня в пустые ячейки после постройки стены. Хорошей строительной практикой является наличие вертикального армирования перед заливкой швов. Требования и спецификации Строительных норм и правил для каменных конструкций требуют, чтобы арматура была на месте перед затиркой (см. Требования Строительных норм и спецификации для каменных конструкций, раздел 3.2 E). Запрещается втыкать стержни в свежеуложенный раствор, так как это не позволяет инспектору проверить правильность размещения арматуры.
Другой вариант – использовать блоки открытого типа «A» или «H». У этих блоков удалены одна или обе концевые перемычки, и их можно разместить вокруг вертикальной арматуры, выступающей из фундамента или предыдущей заливки раствора.

Содержание клеток в чистоте

Следует проявлять особую осторожность при строительстве стен из армированной каменной кладки, чтобы не допустить чрезмерного скопления мусора, отложений строительного раствора и т. Д., от попадания в армированную ячейку. Допустимо небольшое количество раствора и мусора, если соединение раствора не сильно затруднено. Строительный раствор, выступающий более чем на ½ дюйма в залитую раствором ячейку, должен быть удален перед затиркой (Требования Строительных норм и Спецификации для каменных конструкций. Спецификация 3.3 B. c.), Чтобы он не препятствовал течению раствора.

Соединение внахлест

Соединения внахлест используются для обеспечения непрерывности армирования по высоте стены. Часть арматуры остается выступающей из верхней части каждой заливки раствора, чтобы перекрыть арматуру при следующей заливке раствора.Напряжения растяжения передаются от одного стержня к другому через соединение с окружающим раствором. Нет необходимости, чтобы стержни соприкасались друг с другом в местах стыковки внахлест, и согласно Строительным нормам и техническим условиям для каменных конструкций соседние стержни могут быть разделены на расстояние до 8 дюймов для бесконтактного стыка внахлест.

Длина перекрытия рассчитывается инженером, но будет варьироваться в зависимости от прочности кладки и диаметра стержня. Более длинные нахлесты также требуются для стержней, размещаемых близко к стене.

Позиционеры стержня

Позиционеры для стержней могут иметь разные формы, но часто их периодически заделывают в швы по высоте стены. После того, как стена построена, арматура подается вниз через позиционер, чтобы стержень удерживался в нужном месте.

Согласно старым строительным нормам, стержни должны удерживаться на месте позиционерами во время затирки швов. Текущие требования и спецификации Строительных норм и правил для каменных конструкций прямо не требуют установки стержней, но подрядчик несет ответственность за «поддержку и скрепление арматуры вместе для предотвращения смещения» во время заливки раствором (Раздел 3.4 В).

Допуски размещения

Размещение арматуры имеет решающее значение для обеспечения достаточной прочности стены, чтобы выдерживать расчетные нагрузки. Неправильная установка стержней всего на ½ дюйма может серьезно повлиять на способность стены выдерживать нагрузки.

Допуски по размещению арматуры перечислены в Требованиях Строительных норм и Спецификации для каменных конструкций, Раздел 3.4 B 7. Требуются жесткие допуски: стержни должны располагаться в пределах ± ½ дюйма от указанного места для большинства конструкций (расстояние d 8 дюймов или меньше).Размещение по длине стены должно быть в пределах ± 2 дюймов от указанного расстояния.

Клиренс

Размещение арматуры должно быть спроектировано таким образом, чтобы вокруг стержня было достаточно места для правильного потока раствора. Между соседними планками и любой поверхностью кладки должно быть оставлено минимум дюйма (для тонкого раствора) или ½ дюйма (для крупнозернистого раствора). Допускается, чтобы стержни соприкасались друг с другом на стыках внахлест.

Защита

Армирование кладки закладывается глубоко в стены и защищается от атмосферных воздействий лицевой панелью кладки и слоем раствора.При строительстве кирпичной кладки не используется никакой специальной защиты от коррозии. Арматура с эпоксидным покрытием, гальваника или нержавеющая сталь может иногда использоваться в суровых условиях окружающей среды, таких как морские дамбы, химические заводы и некоторые предприятия пищевой промышленности.

Экономичный дизайн и расстояние

Меньше значит больше – Masonry Magazine

Объединенные подкрепления

Подрядчики каменщика уполномочены помогать улучшать спецификации армирования швов.

Дэн Зехмайстер, PE, FASTM и Джефф Снайдер, MBA

Вы все еще сталкиваетесь со спецификациями проектов, которые требуют (часто или иногда) ферменной проволоки, сверхпрочной проволоки, сборных уголков и / или Ts? Если это так, пора подниматься по служебной лестнице, чтобы ваша компания могла положительно повлиять на конструктивность, производительность и экономическую эффективность проектов вашего клиента.

Слишком много спецификаций для армирования горизонтальных швов непреднамеренно включают требования, которые могут подорвать способность соответствовать нормам и отрицательно повлиять на конструктивность, производительность и экономическую эффективность армированных стеновых систем CMU. Некоторые требования представляют собой просто ненужные отходы, а некоторые, такие как сборные конструкции Ts для пересекающихся стен, могут даже вызвать опасения по поводу безопасности.

Подрядчики каменщиков могут уполномочить себя вмешиваться (до или во время процесса подачи заявок), чтобы обучить проектировщиков проектов и специалистов по строительству бесчисленному количеству доступных данных о соответствии нормам и производительности.Должны быть чуткие уши, потому что никто не хочет брать на себя ответственность за то, чтобы требовать от вас продолжения установки, связанной со спецификациями, которые могут подорвать вашу способность соответствовать кодексу.

Еще одно преимущество этого упражнения заключается в том, что в случае успеха вы не только положительно повлияете на конкретный проект, обновив основные спецификации дизайнера, но и окажете эффект домино на будущие проекты.

Основная цель этой статьи – предоставить вам инструменты (знания), которые подтверждают идею «меньше значит больше», когда дело касается армирования горизонтальных швов.Мы начнем с краткой истории, включая то, почему, где и что такое провод, включая множество факторов, влияющих на его использование. Мы также касаемся углов, пересечений и отделки. Наконец, мы представляем общую спецификацию, которая обеспечивает соответствие кодексу IBC и TMS с прицелом на улучшенную конструктивность и экономичность.

История

Согласно данным Национальной ассоциации бетонных кладок (NCMA) TEK 12-2B (2005), «Армирование швов для бетонной кладки»: «Первоначально оно было задумано в первую очередь для контроля растрескивания стен, связанного с горизонтальной термической усадкой или расширением под действием влаги, а также в качестве альтернативы каменным колпакам. при связывании кирпичной кладки.”

В этой записке TEK далее говорится, что она «… также увеличивает сопротивление стены горизонтальному изгибу, но не широко признается модельными строительными нормами для структурных целей».

Самым значительным изменением конструкции стен с одинарной и многожильной кладкой, с тех пор как армирование проволокой стало нормой в 1960-х годах, стал переход на вертикальную и горизонтальную стальную арматуру (арматуру) в CMU (блок) в 1990-х годах. Это охватывало все неармированные рынки Северной Америки, а не только сейсмические зоны.

Согласно NCMA TEK 10-3 (2003), Таблица 2 (Максимальный шаг горизонтальной арматуры для соответствия критериям> 0,0007 An) для стен без цементного раствора или частично залитых раствором вертикальное расстояние между проволокой составляет 16 дюймов по центру для восьми- и 12-дюймовый блок. Кроме того, в таблице 2 указано, что расстояние в 16 дюймов применяется к проводу девяти калибра с двумя проводами (по одному проводу на каждую лицевую оболочку блока). Редко бывает стена CMU без часто размещаемых вертикальных арматурных стержней и соответствующих связующих балок с арматурными стержнями, заключенными в цементный раствор.

Форма фермы в сравнении с формой лестницы

Когда дело доходит до горизонтального армирования швов, это больше не Buick вашего отца. Вначале фермы были нормой для каменных стен без армирования. Как следует из NCMA TEK 12-2B, форма фермы более жесткая в плоскости стены, чем форма лестницы, из-за трех проводов (двух продольных и одной диагональной). Однако большинство каменных стен сегодня проектируются так, чтобы перекрывать их в вертикальном направлении, поэтому стальная арматура и раствор размещаются вертикально.

Размещение арматуры

Когда инженеры-строители проектируют армированную кладку, они обычно требуют, чтобы вертикальная перемычка располагалась в центре ячеек блока. Нормы кладки требуют, чтобы допуск на размещение вертикального арматурного стержня составлял +/- ½ дюйма (по ширине блока) и +/- два дюйма (по длине блока), измеряемых от центра ячейки блока (шов по стандартам кладки). Комитет, Общество масонства (TMS) 2011 Спецификация: статьи 3.4 B. 11. a и b).

Рис. 1. Проволока в форме лестницы способствует центрированию арматуры согласно требованиям и не мешает укладке раствора.

Рис. 2. Проволока в форме фермы мешает центрированию арматуры в соответствии с требованиями правил и может привести к застреванию раствора на диагональных проводах.

Форма имеет значение

Проволока лестничной формы имеет перпендикулярные поперечные стержни, приваренные встык с шагом 16 дюймов по центру к продольным проволокам.Он размещается поперечными стержнями по центру непосредственно над стенками блока (см. Рисунок 1). Размещение лестничного троса таким образом устраняет препятствия, вызванные диагональными поперечными стержнями, общими с формой фермы, особенно в тех случаях, когда блочные ячейки имеют вертикальные стержни (см. Рисунок 2).

Расход раствора

Еще одно преимущество лестничной проволоки проявляется при укладке и уплотнении раствора. Отсутствие диагональных (анкерных) поперечных проволок улучшает растекание и уплотнение раствора.Как правило, правила кладки требуют, чтобы блоки (пустотелые блоки) размещались таким образом, чтобы вертикальные ячейки, подлежащие заливке, были выровнены, что обеспечивает беспрепятственный путь для потока раствора (Спецификация TMS 2011: статья 3.3 B. 3. D). Согласно NCMA TEK 12-2B, «… поскольку диагональные поперечные проволоки могут мешать укладке вертикальной арматурной стали и цементного раствора, арматура ферменного типа не должна использоваться в армированных или залитых раствором стенах».

Рис. 3. Проволока в форме лестницы улучшает контроль усадки за счет образования сцепления Ts на поперечных перемычках.

Контроль усадки

Лестничная проволока, размещенная поперечными стержнями по центру непосредственно над перемычками блоков, имеет еще одно отличительное преимущество. Он размещает сварные встык «Т» пересечения каждой продольной проволоки с поперечными стержнями непосредственно над «Т» пересечениями, где торцевые поверхности блоков встречаются с каждой стенкой. При укладке по схеме непрерывного склеивания двухъячеечные блоки укладываются только с засыпкой из раствора облицовки (внешней и внутренней). Блочные перегородки только укладываются строительным раствором, прилегающим к вертикально армированным ячейкам. Подложка облицовочного раствора будет выдавливаться на перемычках при сжатии во время размещения блока, полностью герметизируя Т-образные пересечения проволоки, прикрепляя проволоку к бетонной кладке (см. Рисунок 3).Следовательно, конечный результат должен заключаться в улучшенном контроле трещин при усадке.

Стандартный девять калибра против усиленного 3/16 дюйма

Помимо формы (ферма или лестница), в процессе укладки важна толщина проволоки. Чаще всего указанная толщина швов раствора составляет 3/8 дюйма. Максимальный диаметр проволоки, разрешенный нормами кладки, должен составлять половину толщины шва 3/8 дюйма, или 3/16 дюйма [Кодекс TMS 2011: раздел 1.16.2.3]. Тем не менее, есть веские причины использовать провод меньшего диаметра девятого калибра.

Рис. 4. Прочная проволока диаметром 3/16 дюйма может оставить недостаточно места для надлежащего покрытия строительным раствором. Как верх, так и низ проволоки могут непосредственно контактировать с кладкой (без раствора).

Допуски размещения

Допуск по нормам кладки для размещения толщины шва слоя раствора составляет +/- 1/8 дюйма [Спецификация TMS 2011: Статья 3.3 F. 1. b.]. Следовательно, указанный шов из строительного раствора 3/8 дюйма может иметь толщину от ½ до дюйма. При толщине строительного шва от до 3/8 дюйма с использованием сверхпрочной 3/16-дюймовой проволоки с горячим цинкованием [Код TMS 2011: Раздел 1.16.4.2] может оставить недостаточно места для герметизации покрытия раствором (см. Рисунок 4) при рассмотрении гальванического покрытия, ровности верхней поверхности блоков CMU, поддерживающих провод, и плоскостности провода.

Буквально, блок можно было разместить прямо на проводе (блок на проводе на блоке). Согласно статье Марио Дж. Катани в журнале Masonry Construction за январь 1995 года, озаглавленной «Выбор правильного армирования швов для работы», он заявляет: «Одной из веских причин для использования арматуры девяти размеров является подгонка и конструктивность.В то время как код позволяет армированию швов иметь диаметр, равный половине ширины шва раствора, допуски, разрешенные для узлов, соединений и самой проволоки, могут препятствовать размещению арматуры большого диаметра. Используйте его только тогда, когда нет другого выбора ».

Рис. 5. Простая трехэтапная последовательность для формирования углов

Формовка углов

Есть некоторые споры о преимуществах заказа заводских сборных внутренних и внешних углов по сравнению с их формированием в поле. Поскольку Кодекс TMS не различает достоинств того или иного метода (и фактически почти не признает их), некоторые комментарии необходимы.Промышленный стандарт для притирки арматуры в любом месте всегда один и тот же: для этого требуется не менее шести дюймов, будь то притирка прямых 10-футовых участков друг к другу или там, где прямая секция встречается с углом (Спецификация TMS 2011: статья 3.4 B. 10.b). Это требование также может применяться к углам, сформированным в поле. Внутреннюю продольную проволоку можно разрезать и согнуть, образуя угол в 90 градусов с минимумом шести дюймов нахлеста параллельно недавно сформированной внутренней продольной проволоке (см. Рисунок 5).

Заводские углы могут показаться естественным выбором, но это может потребовать дополнительных затрат времени и средств для любого размера или конфигурации, кроме стандартной восьми- или 12-дюймовой двухпроводной арматуры. Это особенно актуально для настраиваемых конфигураций с крючком и проушиной, изготовленных по индивидуальному заказу.

Рис. 6. Сетчатые стяжки, утвержденные Кодексом, безопасны, экономичны и легко доступны.

Пересечение стен

Код

TMS допускает сборные Т-образные горизонтальные секции армирования проволокой, где внутренняя ненесущая кирпичная стена пересекает другую для боковой поддержки.Однако это может быть не лучший выбор. Такие Т-образные секции обычно закладываются на 16 дюймов по центру во время строительства в продольной стене, оставляя выступающую ножку Т-образного профиля, выступающую примерно на 24 дюйма, пока не будет построена пересекающаяся стена.

Многие каменщики согласятся, что оголенные участки провода могут быть опасными на месте, особенно на высоте глаз. К счастью, Кодекс TMS также допускает использование оцинкованной аппаратной ткани с сеткой ¼ дюйма для внутренних ненесущих интересных стен (см. Рисунок 6).Кроме того, Кодекс TMS требует Z-образных анкеров для стен, которые пересекаются там, где требуется передача сдвига. Выступающие Z-образные ремни создают аналогичные проблемы безопасности с открытыми Т-образными профилями.

Однако их нужно использовать только тогда, когда конструкция требует передачи сдвига, что часто неправильно понимается сообществом разработчиков. Когда возможно, сетчатые стяжки обычно являются лучшим выбором. Они легко доступны, просты и экономичны в установке, и их можно безопасно сгибать, пока пересекающаяся стена не достигнет их высоты.

Для пересекающихся внутренних несущих стен боковая поддержка обычно достигается за счет опорных элементов каркаса и не зависит от пересекающихся стен для боковой поддержки.

Варианты отделки

Двумя наиболее распространенными видами отделки для армирования проволоки являются прокатное цинкование и горячее цинкование. Первая категория разрешена Кодексом TMS для большинства внутренних помещений, не контактирующих с влагой или высокой влажностью. Стандартные оцинкованные покрытия производятся путем электро-гальванизации, процесса, при котором слой цинка связывается со сталью, когда электрический ток пропускается через солевой / цинковый раствор с цинковым анодом и стальным проводником.Этот процесс выполняется, когда проволока находится в необработанном состоянии, перед ее изготовлением (т. Е. Резкой и сваркой для придания формы) арматуры.

Горячее цинкование требуется для всех наружных работ, а также любых внутренних стен, подверженных воздействию влаги или высокой влажности. Это процесс покрытия стали толстым слоем путем погружения ее в ванну с расплавленным цинком. Этот процесс выполняется после изготовления проволоки для формирования арматуры.

В некоторых уникальных областях применения нержавеющая сталь может иметь ценность.Хотя это очень дорого, это может быть необходимо в высококоррозионных средах или там, где необходимы немагнитные свойства.

Рисунок 7. В этом руководстве описывается выбор армирования швов.

Мириады преимуществ

К сожалению, не все, кто проектирует или задает арматуру проволоки, успевают за переходом на армированные CMU. Есть много мест в стране, где все еще используются устаревшая форма фермы и / или сверхпрочная проволока. На рисунке 7 показаны преимущества лестницы и недостатки фермы, а также стандартная арматура девятого калибра по сравнению с усиленной проволочной арматурой.

Кроме того, проволока в форме лестницы с боковыми и поперечными стержнями девяти калибра имеет другие преимущества, включая более низкие затраты на производство, упаковку и транспортировку. Меньший вес связки снижает риск травм спины при работе с ними на рабочем месте. Конфигурация лестницы также упрощает установку проводов, арматуры и раствора. Это, в свою очередь, увеличивает производительность каменщика.

Рисунок 8. Лестничная проволока, требуемый код минимального нахлеста и регулируемые проушины, приваренные встык, показаны здесь.

Общие технические характеристики

Ниже и на Рисунке 8 представлен пример рекомендуемой формулировки для усиления горизонтальных швов в одно- и многослойных кирпичных стенах:

Часть 2, изделия

2.1 Армирование кладки
A. Армирование швов, общее: ASTM A 961

  1. Внутренние стены: оцинкованные, ASTM A 641 (0,10 унции на квадратный фут), углеродистая сталь
  2. Наружные стены: горячеоцинкованная углеродистая сталь, ASTM A 153, класс B-2 (1,50 унции на квадратный фут)
  3. Внутренние стены, подверженные воздействию высокой влажности: горячеоцинкованные, углеродистая сталь, ASTM A 153
    , класс B-2 (1,50 унции на квадратный фут)
  4. Размер проволоки и боковые стержни: W1.7 или 0,148 дюйма в диаметре (девять калибра)
  5. Размер проволоки и поперечные стержни: W1,7 или 0,148 дюйма в диаметре (калибр девять)
  6. Размер проволоки для шпоновых стяжек: W2,8 или 0,1875 дюйма (3⁄16 дюйма)
  7. Расстояние между поперечными стержнями: 16 дюймов по центру
  8. Обеспечивает длину 10 футов

B. Армирование швов кладки для одинарной кладки: лестничного типа с одной парой боковых стержней

C. Армирование швов кладки для многополюсной кладки Кладка: лестничного типа с регулируемой (состоящей из двух частей) конструкцией, с отдельной двойной проушиной, приваренной встык к боковым стержням 16 дюймов по центру; двойные крючки, которые входят в проушины, приваренные к арматуре, и препятствуют перемещению перпендикулярно стене.Длина стяжки с крюком должна быть достаточной, чтобы выступать минимум на 1⁄2 дюйма в оболочку внешней поверхности для полых элементов и минимум на 1,5 дюйма в сплошные элементы, но с минимальной
5⁄8-дюймовой крышкой на внешней стороне.

Заключение

Подрядчики Mason могут положительно повлиять на конструктивность, производительность и рентабельность своих проектов, и все это с дополнительным преимуществом обновления спецификаций проектировщика, чтобы лучше соответствовать требованиям кодекса.

Чтобы предотвратить возможное растрескивание в результате усадки в бетонной кирпичной стене, требуется правильное размещение контрольных швов и усиление горизонтальных швов.Армирование горизонтальных швов в стене CMU не предотвращает растрескивание, а, скорее, контролирует его. Без этого в бетонной кладке стены могут быть видны усадочные трещины, размер которых легче проникает сама природа.

При армировании стыков в виде лестницы девяти калибра в бетонной стене из кирпичной кладки продольная проволока испытывает растяжение по мере усадки бетонной кладки. Следовательно, случайные микроскопические трещины не должны быть заметны и будут менее уязвимы для элементов.Использование проволоки в форме фермы, которую необходимо изменить, чтобы она подходила к вертикальной арматуре, может не соответствовать нормам и может отрицательно повлиять на целостность системы железобетонных стен.

Таким образом, в отношении утверждения «может подорвать способность соответствовать нормам», рассмотрите следующее: Лестничный трос при правильном размещении не будет мешать минимальным требованиям к нормам для допусков размещения вертикальной полосы. Лестничная проволока, если она размещена правильно, не будет мешать соблюдению минимальных требований кодексов по укладке и укреплению раствора.Стандартная проволока девятого калибра оставила бы больше места для герметизации покрытия строительного раствора, когда толщина стыка раствора строится в пределах минимальных допусков кодов.

Когда дело доходит до армирования кирпичной кладки, верна старая поговорка «меньше да лучше». Лестничная проволока, изготовленная отрезками длиной 10 футов с непрерывными боковыми стержнями девяти калибра и приваренными встык поперечными стержнями девяти калибра, расположенными на расстоянии 16 дюймов по центру, идеально подходит для высокопроизводительных стеновых систем CMU.

Формованные на месте углы и сетчатые стяжки на перекрестках обеспечивают большую производительность, экономичность и безопасность.Стандартные оцинкованные мельницы для внутренних работ и горячеоцинкованные для наружных работ, а также в условиях повышенной влажности или влажных сред соответствуют требованиям норм и производительности.


Дэн Зехмайстер , PE, Почетный филиал AIA Детройт, FASTM, был исполнительным директором и директором по структурным услугам Мичиганского института масонства (MIM) с 1990 года. MIM предоставляет детализацию и техническую помощь архитектурному и инженерному сообществу в Мичиган и Северо-Западный Огайо.Цехмайстер является активным членом ASTM. С ним можно связаться по адресу [email protected].

Джефф Снайдер является президентом MASONPRO Inc. с 1988 года. MASONPRO поставляет специальные аксессуары для подрядчиков каменщиков в США и Канаде. Его полевой опыт в области каменных работ включает управление проектами для подрядчиков каменщиков в Техасе и Нью-Мексико. Снайдер является попечителем Института масонства Мичигана и входит в их комитет по проектированию общих стен. С ним можно связаться по адресу jeff @ masonpro.com.

AB Арматурная сетка

Зафиксируйте подпорные стены на месте с помощью арматурной решетки AB.

AB Reinforcement Grid – это высокопрочная георешетка из полиэфирной сетки, покрытая черной защитной пленкой. Он используется для придания дополнительной прочности подпорной стене за счет усиления почвы за ней. Эта сетка для легких нагрузок производится мировым лидером в области геосинтетики, Strata Systems, и распространяется исключительно через дилерскую сеть Allan Block.Найдите ближайшего к вам дилера. Арматурная сетка AB была специально разработана и упакована для удобного обслуживания рынка подпорных стен для ландшафта для подпорных стен Allan Block высотой до 6 футов (1,8 м).

Это просто:

Арматурная сетка AB

Рулоны сетки двухосные и предназначены для простого «раскатывания» по стене. Подробные инструкции по каждому рулону.

Удобно:

Упакован в удобные пластиковые пакеты.Доступен в двух размерах:

  • 3 фута x 50 футов (1 м x 15,2 м)
  • 4 фута x 50 футов (1,2 м x 15,2 м)

Надежно:

Полностью спроектирован для обеспечения прочности, необходимой вашей ландшафтной подпорной стене.


Нужна ли ваша стена в армировании?

Чтобы узнать, когда вам нужно укрепить подпорную стену, ознакомьтесь с таблицей AB Grid Chart.

Основные этапы армирования:

Арматурная сетка AB

Типичная подпорная стена укрепляется каждые два ряда.Этот процесс следует начинать сразу после того, как первый ряд блоков будет установлен, заполнен, уплотнен и отрегулирован по уровню.

Раскатайте арматурную сетку за стеной так, чтобы край арматурной сетки был прижат к выступу блока. Поместите следующий ряд блока поверх арматурной сетки.

Потяните за заднюю часть арматурной сетки, чтобы устранить провисание и закрепить арматурную решетку на месте. Заполните пустотелые стержни и дренажное поле стеновым камнем и используйте местный грунт, чтобы засыпать дренажное поле, как и раньше.Уплотните подпорную стенку и дренажное поле так, чтобы первый проход проходил непосредственно над блоками. Проверьте уровень и выравнивание, при необходимости отрегулируйте.

Сложите и засыпьте еще два ряда блоков. Тщательно уплотните и раскатайте следующий слой сетки.

НЕ уплотняйте прямо над арматурной сеткой и НЕ управляйте тяжелой техникой В пределах 3 футов (0,91 м) от стены. Тяжелая техника может привести к тому, что ваша стена вывернется вперёд!

Для получения дополнительной информации о том, как использовать AB Grid, ознакомьтесь с базовой установкой решетки подпорной стены или загрузите технический бюллетень AB Grid

Варианты усиления подпорной стены

Армирование подпорной стены: другие варианты

Армирование кирпичной кладки

Типовая секция подпорной стены

Подпорные стены

Allan Block могут быть усилены с помощью тех же проверенных методов, которые используются для обычных каменных стен.Каменные стены Allan Block полезны на объектах, где георешетки неосуществимы или экономически неэффективны, потому что они полагаются на усиленную опору и вертикальные пилястры для противодействия боковому давлению грунта.

Эти стены сочетают в себе устойчивость стен из блоков Allan Block без использования раствора с прочностью на разрыв стальных стержней в пилястрах и стабильностью фундамента. Дизайн и конструкция этих стен из каменной кладки соответствуют всем требованиям строительных норм и имеют преимущество наклонной подпорной стены Allan Block.

Конкретные требования к конструкции зависят от условий площадки и почвы, а также от высоты стен.

Ссылка: Требования строительных норм ACI 318 для железобетона

Другие системные опции

Якорь земли

Гвоздь для почвы

В дополнение к основным системам каменных стен, Allan Block может использовать другие специальные системы армирования, такие как:

Узнайте больше о бетоне без штрафов

Бетон без мелких частиц
(засыпка NFC)

При рассмотрении специальных приложений, необычных рабочих площадок или уникальных требований к армированию обращайтесь в Allan Block Corporation для инженерной и проектной поддержки.Технический отдел Allan Block оказывает помощь профессионалам в области проектирования и проектирования по всему миру.

Как построить стену из бетонных блоков

В жилищном и коммерческом строительстве широко используется форма бетонного строительного материала, официально известная как бетонная кладка (CMU). Эти пустотные блоки могут быть изготовлены из стандартного бетона с традиционным песчано-гравийным заполнителем, скрепленным портландцементом. Или они могут заменить песчано-гравийный заполнитель более легкими промышленными отходами, такими как летучая зола или угольные шлаки, и в этом случае они обычно известны как шлакоблок .

CMU находят множество применений в строительстве, от использования в фундаментных стенах для поддержки каркасной конструкции, до открытых внешних стен зданий, отдельно стоящих ландшафтных стен и подпорных стен.

Типы CMU

Бетонные блоки и шлакоблоки бывают разных размеров и форм для различных областей применения. Общие размеры и формы бетонных блоков включают:

Типоразмеры

  • 4 х 8 х 8
  • 4 х 8 х 16
  • 6 х 8 х 8
  • 6 х 8 х 16
  • 8 х 9
  • 8 х 8 х 16
  • 10 х 8 х 8
  • 10 х 8 х 16
  • 12 х 8 х 8
  • 12 х 8 х 16

Фактические размеры бетонных блоков немного меньше номинальных, примерно на 3/8 дюйма в каждом измерении.Это необходимо для учета толщины швов раствора между блоками.

Фигуры

Бетонный блок также бывает разных форм. Наиболее распространены:

  • Носилки – имеет фланцевые удлинители на обоих концах. Используется в середине стен, где оба конца закрыты примыкающими блоками.
  • Одинарный угловой элемент – имеет один квадратный конец. Используется на концах стен, где обнажается конец блока.
  • Двойной угловой элемент – имеет два прямоугольных конца. Часто используется, когда блоки штабелируются для создания вертикальных столбов.
  • Створки – с прорезями на плоских концах; они используются вокруг оконных и дверных проемов, чтобы обеспечить пространство для расширения.
  • Заглушки – тонкий прочный бетонный блок, используемый для закрытия открытых полостей в верхней части стены из бетонных блоков.

Несколько других форм также доступны для специальных применений, такие как блоки с выпуклым носиком с одним закругленным концом, блоки косяка с углублением для оконных и дверных косяков, перегородочные блоки, используемые для изготовления внутренних перегородок, и блоки перемычек, используемые для изготовления окон и дверей. заголовки.

Есть также архитектурных блоков с текстурированными поверхностями, предназначенными для декоративного использования.

Анатомия стены из бетонных блоков

Практически все стены, построенные с использованием блоков CMU, имеют одни и те же элементы, хотя применение этих элементов может значительно варьироваться в зависимости от размера, формы и использования стены.

  • Фундамент . Все стены из бетонных блоков должны опираться на прочный фундамент из заливного бетона.Глубина и размер фундамента будут варьироваться в зависимости от размера стены из бетонных блоков и веса, который она должна выдерживать, но для типичной отдельно стоящей стены требуется фундамент, который примерно в два раза шире самой стены и простирается примерно на 1 фут вниз. ниже линии мороза.
  • Бетонный блок. Формы и размеры блоков выбираются в соответствии с функцией стены и ее конфигурацией. В большинстве стен из цементных блоков используются блоки нескольких различных типов, особенно подрамники и угловые элементы.
  • Растворы для швов . Каждый ряд блоков соединяется с соседними блоками с помощью раствора типа N (выше уровня) или типа S (ниже уровня). Для большей прочности большинство стен из бетонных блоков собираются таким образом, что вертикальные швы смещены (расположены в шахматном порядке) от одного ряда к другому.
  • Арматура. Отдельно стоящие стены из блоков могут подвергаться нагрузкам, которые могут привести к растрескиванию стыков и разрушению стен, поэтому обычно применяется как вертикальное, так и горизонтальное армирование. Вертикальное армирование обеспечивается отрезками стальной арматуры, залитой в мокрый бетон, который заливается в полости блока через заданные интервалы.Горизонтальное армирование обеспечивается полосами металлической арматуры, закладываемыми во влажный раствор после каждого третьего или четвертого хода блока.

Большинство стен из бетонных блоков представляют собой стены одинарных и , что означает, что они построены из рядов блоков одной ширины, уложенных друг на друга. Если требуется большая прочность конструкции, вы можете построить двойные стены , в которых два ряда блоков уложены вместе.

Инструменты и расходные материалы, которые вам понадобятся

  • Инструменты для земляных работ (лопаты и др.))
  • Формы фонда, при необходимости
  • Струна каменщика
  • Колей
  • Линейный уровень
  • Отвес
  • Бетонные блоки или шлакоблоки
  • Уровень плотника
  • Рабочие перчатки
  • Бетонная смесь
  • Тачка или механическая бетономешалка
  • Мотыга для каменной кладки
  • Миномет
  • Мастерок Каменщика
  • Инструмент для соединения
  • Пила по камню
  • Долото по камню
  • Молоток для каменной кладки

Создать макет

Первый шаг в строительстве стены из бетонных блоков – это заложить фундамент с помощью кольев и кладки.Для отдельно стоящей ландшафтной стены это предполагает создание простого прямоугольного контура планируемого фундамента. Для фундамента здания требуется прямоугольный контур всего здания, тщательно подогнанный так, чтобы он был идеально квадратным.

После выравнивания струн разметки линейным уровнем перенесите положение фундамента на землю перед началом земляных работ.

Экскаватор

Следующим шагом будет выкопать землю под фундамент.Работа, проводимая здесь, может значительно варьироваться в зависимости от требуемого размера фундамента и обстоятельств. Если вы строите небольшую ландшафтную стену в теплом климате, это может быть связано с простым копанием вручную с помощью лопаты. Для фундамента здания или в холодном климате, требующем глубокого промерзания фундамента, земляные работы могут быть серьезным мероприятием, требующим землеройного оборудования. В любом случае цель состоит в том, чтобы создать траншею с плоским дном для заливки бетонного фундамента для поддержки стены из цементных блоков.

Обязательно проконсультируйтесь с местными властями относительно необходимой глубины и размера фундамента для стены из цементных блоков, которую вы планируете. Любая стена высотой более 2 футов требует морозного основания, которое простирается на 8–12 дюймов ниже самого глубокого уровня зимних морозов в вашем регионе. Как правило, фундамент должен быть в два раза шире самой стены.

Залить фундамент

Бетонный фундамент, необходимый для поддержки стены из цементных блоков, обычно создается путем заливки бетона в полую форму, выстилающую стены траншеи, но бетон также можно просто залить в траншею – распространенный сценарий строительства отдельно стоящей ландшафтной стены. .В этом случае верх выемки иногда закрывают деревом, чтобы создать законченный вид. Обычно верх фундамента находится немного ниже уровня земли, так что фундамент будет скрыт, когда стена будет закончена.

Бетон для фундамента можно замешивать вручную в миксере или ящике для раствора, или его можно заказать у поставщиков готовой смеси и доставить на грузовике.

Верх залитого фундамента должен быть идеально ровным, но его не нужно затирать и затирать до идеально гладкой поверхности.Перед тем, как приступить к возведению стены, убедитесь, что фундамент полностью затвердел и затвердел.

Положить первый курс блока

После того, как залитый фундамент полностью затвердеет и затвердеет, наметьте контур стены из цементного блока на поверхности фундамента, используя меловую линию.

Смешайте соответствующий раствор в ящике для раствора, затем положите слой раствора толщиной 1 дюйм на фундамент внутри контура.

Поместите первый слой цементного блока в раствор и слегка постучите по блокам вниз, чтобы заделать их в раствор для фундамента.Начните стену с углового элемента, затем «смажьте» фланцы в конце каждого последующего блока раствором перед соединением его с предыдущим блоком.

Подсказка

Стремитесь к стыкам шириной 3/8 дюйма между блоками как по горизонтали, так и по вертикали. Это обеспечивает оптимальное количество силы.

По мере того, как вы спускаетесь по первому ряду, используйте уровень, чтобы отрегулировать блоки, чтобы они были идеально вертикальными, и используйте колья и веревки, чтобы убедиться, что ряд блоков остается идеально прямым.На противоположном конце стены завершите ход еще одним угловым блоком.

Режущие блоки

Если вы планируете тщательно, вам может не понадобиться резать бетонные блоки, но если это необходимо, лучше всего это делать с помощью пилы с лезвием по камню, а также стамеской и молотком.

Надрежьте поверхность блока бензопилой, прорезав линию глубиной около 1/4 дюйма. Затем используйте стамеску и молоток, чтобы растолочь по линии с надрезами, пока блок не расколется по линии.Переверните блок и повторите процесс с противоположной стороны.

Непрофессиональные последующие курсы блока

Начните следующий ряд блоков с полублока, чтобы гарантировать, что вертикальные швы будут смещены по мере того, как вы будете двигаться вниз по ряду. Установите второй ряд таким же образом, как и первый – нанесите слой раствора поверх предыдущего ряда и намазывая концы каждого блока маслом, когда вы кладете его в раствор. Используйте шнур и уровень каменщика, чтобы почаще проверять каждый ряд блоков на уровень и прямолинейность.Излишки раствора можно слегка соскрести шпателем с поверхности блоков во время работы.

Подсказка

Для очень высоких стен лучше всего прокладывать не более шести рядов в день. Это позволит раствору полностью затвердеть и снизит вероятность разрушения стены. Избегайте чрезмерной нагрузки на стыки, пока раствор не затвердел полностью.

Добавить арматуру

По мере того, как вы поднимаетесь вверх, при необходимости добавляйте металлическую арматуру. После каждого третьего или четвертого ряда перед укладкой следующего ряда блоков горизонтальный шов следует укрепить с помощью металлических арматурных лент, уложенных в раствор.

Вертикальное армирование добавляется путем заполнения пустот бетоном и забивания металлических арматурных стержней в пустоты. Это увеличит поперечную прочность между рядами блоков. Уточните у местных строительных властей рекомендации по вертикальному армированию стены.

Обработка стыков

В зависимости от размера вашего проекта и скорости, с которой вы работаете, вам будет периодически необходимо сглаживать и отделывать стыки между блоками.Это нужно делать после того, как раствор затвердел, но до того, как он полностью затвердеет. Используйте инструмент для чистовой обработки, чтобы слегка надавить на раствор, проводя инструментом вдоль стыка. Инструмент должен образовать небольшое углубление в стыке раствора.

Блоки заглушек

Верхнюю часть стен из цементных блоков обычно закрывают путем нанесения слоя раствора, встраивания полос металлической арматуры, а затем покрытия стены твердыми бетонными заглушками. Убедитесь, что стыки между заглушками заполнены раствором и выровнены отделочным инструментом.

Стены из низкосортных цементных блоков

Если стена из цементных блоков будет ниже уровня земли, например, когда она служит стеной подвала, важно, чтобы поверхность была гидроизолирована перед засыпкой грунтом. Это можно сделать с помощью различных гидроизоляционных мембран или прорезиненного гидроизоляционного материала, наносимого кистью.

.
