AUMA Электропривод 9920 – Hawle
Гарантия качества Hawle
| Добавить в закладки | данные BIM | Артикул | Название | Номинальная ширина | Ступень давления | Вес |
|---|---|---|---|---|---|---|
| 5017500 | AUMA ACTUATOR SPECIAL VERSION | 0 KG | ||||
| Показать | 5014563 | VALVE ACTUATOR TYPE SA 07. 6400 V, IP68 | 16 1/MIN F10-B3 | 20,93 KG | ||
| Показать | 5014567 | VALVE ACTUATOR TYPE SA 10.2 400 V, IP68 | 16 1/MIN F10-B3 | 23,9 KG | ||
| Показать | 5014574 | VALVE ACTUATOR TYPE SA 14. 2400 V, IP68 | 16 1/MI.F14-B3 | 50 KG | ||
| Показать | 5014577 | VALVE ACTUATOR TYPE SA 14.6 400V, IP68 | 16 1/MIN F14-B3 | 50 KG | ||
| 5014565 | VALVE ACTUATOR TYPE SA 07. 6220-240 V, IP68, 1-ph AC | 16 1/MIN F10-B3 | 23,5 KG | |||
| 5014569 | VALVE ACTUATOR TYPE SA 10.2 240 V, IP68 | 16 1/MIN F10-B3 | 28 KG | |||
| 5014570 | VALVE ACTUATOR TYPE SA 10. 2240 V, IP68 | 16 1/MIN F10-B3 | 23,6 KG | |||
| 5014571 | VALVE ACTUATOR TYPE SA 10.2 400 V, IP68 | 22 1/MIN F10-B3 | 23,47 KG | |||
| 5014573 | VALVE ACTUATOR TYPE SA 10. 400 V, IP68 | 90 1/MIN F10-B3 | 26,02 KG | |||
| Показать | 5014576 | VALVE ACTUATOR TYPE SA 14.2 400 V, IP68 | 22 1/MI. F14-B3 | 46 KG | ||
| 5017451 | AUMA ACTUATOR TYPE SA10.2 415 V., IP 68, +AUMATIC AC01.2 | 32 KG | ||||
| 5017452 | AUMA ACTUATOR TYPE SA14. 2415 V., IP 68, +AUMATIC AC01.2 | 16 1/MIN F14-B3 | 56 KG | |||
| 5017453 | AUMA ACTUATOR TYPE SA14.2 415 V., IP 68, +AUMATIC AC01.2 | 22 1/MIN F14-B3 | 56 KG | |||
| 5017454 | AUMA ACTUATOR TYPE SA14. 6415 V., IP 68, +AUMATIC AC01.2 | 16 1/MIN F14-B3 | 61 KG |
Загрузка
Узнайте больше о наших услугах
Страница каталога 13.93 MB
Каталог “Стоки” 189 KB
Назад к обзору
Этот продукт в Вашей стране не был найден
Аналогичные продукты Вы найдете в категории Комплектующие
Показать продуктыЭЛЕКТРОПРИВОДЫ AUMA
Главная / Продукция / Электроприводы / ЭЛЕКТРОПРИВОДЫ AUMA
Технические характерисики Регулирующих приводов серии SARТехнические характерисики запорных приводов AUMA серии SG .
3Технические характерисики Многооборотных приводов серии SA c коническими редукторами серии GKТехнические характерисики Запорных приводов серии SAТехнические характерисики Регулирующих приводов серии SGR .3Технические характерисики Взрывозащищенных приводовТехнические характерисики Многооборотных приводов серии SA с червячным редуктором серии GSТехнические характеристики электрических неполнооборотных приводов серии SG
Технические характеристики электрических неполнооборотных приводов серии SAМногооборотные электроприводы AUMA – это приводы, которые передают арматуре крутящий момент при, минимум, одном полном обороте. Приводы AUMA могут выдерживать напор штока арматуры. Электрические многооборотные приводы AUMA применяются везде, где требуется автоматизация работы трубопроводной арматуры.
Это обеспечивается:
- широким диапазоном крутящих моментов
- различными комбинациями с редукторами электроприводов AUMA
- большим разнообразием модификаций электрических приводов.

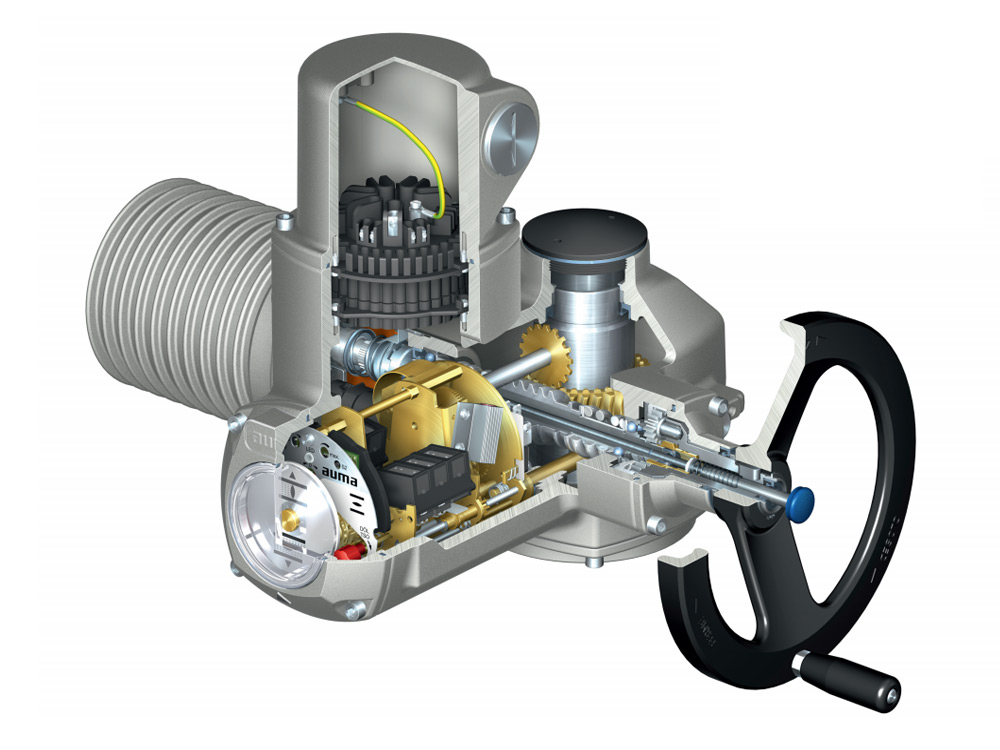

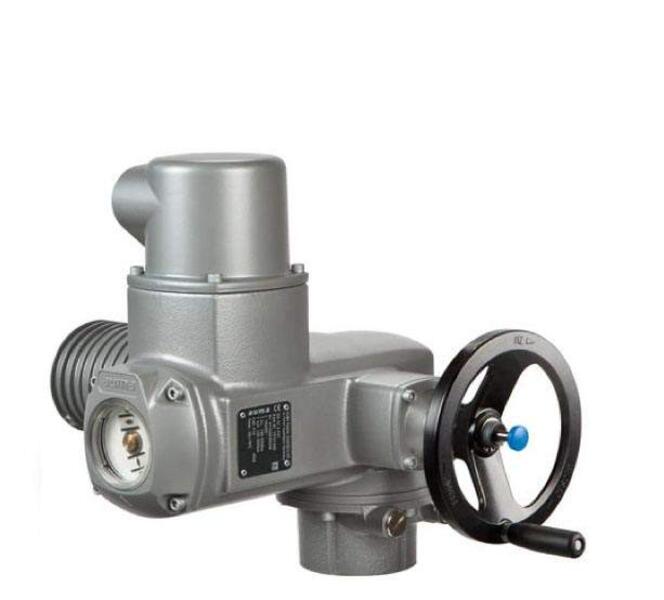

Электроприводы многооборотные серии SA.
Области применения многооборотных приводов AUMA
- химическая промышленность
- нефтехимическая промышленность
- фармацевтическая
- электростанции
- контроль загрязнения воздуха
- теплоснабжение
- переработка сточных вод
- насосные станции
- шлюзы
- плотины
- кондиционирование воздуха
- кораблестроение
- металлургические заводы
- цементные заводы
- пищевая промышленность
Технические данные многооборотных приводов серии SA
Модификации многооборотных приводов AUMA:
Многооборотные электроприводы AUMA SA 07.1 – SA 16.1, SAR 07.1 – SAR 16.1
- крутящие моменты от 10 до 1 000 Нм
- скорость на выходе от 4 до 180 об/мин
Многооборотные приводы AUMA SA 25.
1 – SA 48.1, SAR 25.1 – SAR 30.1
- крутящие моменты от 630 до 32 000 Нм
- скорость на выходе от 4 до 90 об/мин
Электрические неполнооборотные приводы AUMA
Электрические неполноповоротные приводы AUMA применяются там, где требуется электродвигательное, автоматизированное вращательное движение менее чем на 360 0.
Области применения неполнооборотные электроприводы AUMA
- химическая промышленность
- нефтехимическая промышленность
- фармацевтическая
- электростанции
- контроль загрязнения воздуха
- теплоснабжение
- переработка сточных вод
- насосные станции
- очистные станции
- водоподготовительные установки
- кондиционирование воздуха
- кораблестроение
- металлургические заводы
- цементные заводы
- пищевая промышленность
Модификации неполнооборотных приводов AUMA

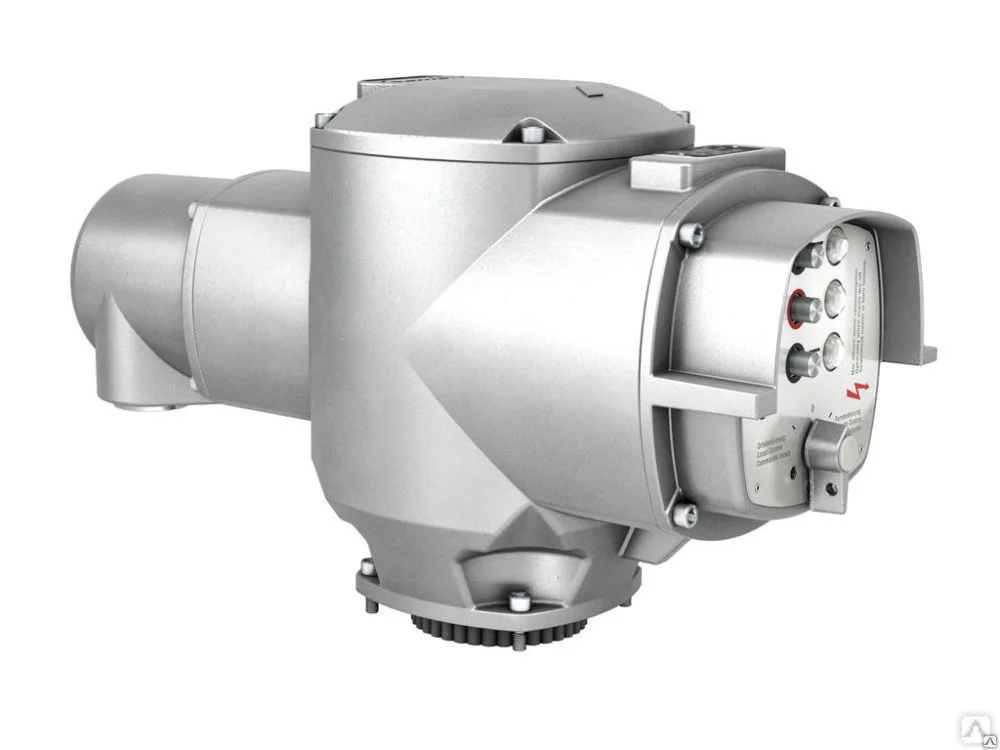

Неполнооборотный с интегрированным управлением электропривод AUMA MATIC
Неполнооборотный привод с управлением AUMA MATIC в настроенном исполнении
Лист гк – это универсальный, практичный металлический профиль, который создается по горячекатаной технологии.
Изделия такого типа поставляются в виде пластин или в рулонах, что зависит от толщины, вида металла и других особенностей. Для обработки применяются специальные станы, в который подается разогретый материал. Подобный подход обеспечивает легкость деформации металла и придания ему соответствующих форм.
Следует отметить, что лист гк на выходе имеет ряд преимуществ:
1. Повышенная стойкость к механическим повреждениям и коррозийным процессам. Закалка и дополнительная обработка становятся основой долговечности материала.
2. Большая толщина при сохранении низкой стоимости. Отлаженность технологии гарантирует приемлемость такого приобретения. Высокая прочность делает покупку листа гк еще более выгодной.
3. Относительная легкость, что гарантирует простоту проведения монтажных работ. Это является основой комфортного осуществления технических операций на заводах или в строительстве.
В зависимости от используемого материала, назначения конечного продукта, может выполняться дополнительная обработка.
Последняя придает особые свойства и характеристики.
Приведённые выше электроприводы Auma рассчитаны на кратковременный режим работы S 2 -15 мин4′. Это соответствует обычным спецификациям и требованиям к управлению oneplus 6t купить арматурой (режим работы ОТКР – ЗАКР) . Для работы свыше 15 мин., предусмотрены приводы специального исполнения для режима работы S 2 – 30 мин.
1) Может находиться под водой макс, до 6 м в течение 72 часов и произвести до 10 включений во время затопления.
2) Соответствует требованиям ГОСТ 22782.0, ГОСТ 22782.5,
ГОСТ 22782.6. ГОСТ 22782.7, ПУЭ и ПБ:
SAEx07.1 -SAEx 10.1: 1Ех de НС Т4
SAEx07.1 – SAEx 16.1: 1 Ex de IIB T4
SAEx 14.1 – SAEx 25.1: 1Ex de IIBT4
3) Свидетельство ИСЦ ВЭ Донецк о соответствии действительно для диапазона температур от – 40 °С до + 60 °С. Конструкция приводов и их производство позволяют без опасения эксплуатировать электроприводы также при температурах окружающей среды ниже – 40 °С.
4) При температуре окружающей среды + 20 °С и средней нагрузке согласно таблицам данных SA и SAEx.
AUMA – Многооборотные приводы

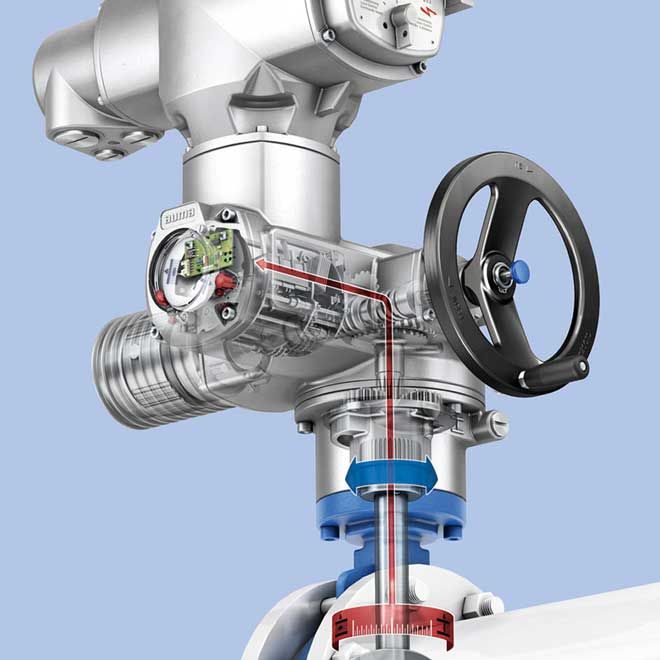

В соответствии со стандартом ISO 5210 многооборотные приводы способны выдерживать усилие, прилагаемое к арматуре, и передавать крутящий момент на арматуру в течение как минимум одного оборота. Как правило, многооборотные приводы должны выполнять более одного оборота. Следовательно, задвижки часто оснащаются выдвижными штоками. Они работают на основе нескольких оборотов, выполняемых многооборотным приводом. Поэтому многооборотный привод оснащен полым валом, на котором размещен шток задвижки для этих применений.
Модульные универсальные многооборотные приводы
К продукту
Приводы SA и SAR
К продукту
Приводы с регулируемой скоростью SAV/SARV
К продукту
Привод с регулируемой скоростью SEVEN
Показать больше продуктов
Компактные приводы
К продукту
Приводы PROFOX PF-M
К продукту
Приводы PROFOX PF-MX
К продукту
Взрывозащищенный привод Приводы TIGRON TR-M
Показать больше продуктов
АУМА – Продукция
В технологических установках жидкости, газы, пары и гранулят должны проходить по трубопроводам.
Промышленные клапаны используются для подавления или выпуска потока среды, а также для управления результирующим расходом путем открытия или закрытия клапанов. Приводы AUMA управляются дистанционно из диспетчерской для управления клапанами.
Многооборотные приводы
Электрические многооборотные приводы AUMA используются напр. для автоматизации задвижек или шаровых кранов. Это самые универсальные продукты в семействе AUMA.
К продукту
Приводы SA и SAR
К продукту
Приводы с регулируемой скоростью SAV/SARV
К продукту
Привод с регулируемой скоростью SEVEN
Показать больше продуктов
Неполнооборотные приводы
Электрические неполнооборотные приводы AUMA используются там, где необходимо обеспечить автоматическое электрическое движение с углом поворота менее 360°, как это имеет место в случае таких клапанов, как дисковые и шаровые краны.
К продукту
Приводы SQ и SQR
К продукту
Приводы с регулируемым временем работы SQV / SQRV
К продукту
FQM/FQMEx Отказоустойчивый блок
Показать больше продуктов
Линейные приводы
Для выполнения линейных движений, т.
е. грамм. в случае шаровых клапанов многооборотный привод SA … можно комбинировать с прямоходным блоком LE, образуя линейный электрический привод. В случае, если необходимо использовать рычажное устройство, прямоходный блок может быть установлен на основании.
К продукту
Комбинации с прямоходными модулями
К продукту
Приводы SDL/SDG
Многооборотные редукторы
Многооборотные редукторы могут быть образованы путем объединения многооборотных приводов SA .
.. с цилиндрическими и коническими редукторами AUMA для увеличения крутящего момента или изменения положения выходного вала. Разумеется, редукторы можно использовать и с клапанами с ручным управлением.
К продукту
Цилиндрические редукторы GST
К продукту
Конические редукторы ГК
К продукту
Многооборотные редукторы GHT
Показать больше продуктов
Неполнооборотные редукторы AUMA используются везде, где требуется поворот на 90° для работы клапана или заслонки.
К продукту
Коробки передач ГС
К продукту
Коробки передач GQB
К продукту
Редукторы GHE
Элементы управления
Выбор продукта в пользу приводов со встроенными элементами управления экономит время на планирование проекта, установку и дополнительную документацию, которая требуется при выборе внешних элементов управления.
К продукту
переменный ток
К продукту
Взрывозащищенные версии AC
К продукту
AC SIL и ACEx SIL
Показать больше продуктов
Системы связи
Параллельное управление, полевая шина или и то, и другое по соображениям резервирования? Какой протокол использовать при выборе полевой шины? Независимо от вашего решения по интерфейсу, приводы AUMA могут быть оснащены подходящим интерфейсом, чтобы соответствовать всем системам, установленным в системе управления технологическими процессами.
