AUMA – Средства управления

Как только подключен источник питания, приводами, оснащенными встроенными средствами управления, можно управлять, используя кнопки на панели местного управления. Средства управления идеально подходят к приводам.



Привод можно настроить в местном режиме, прямого подключения к РСУ не требуется. Система управления обменивается с приводом только командами управления и сигналами обратной связи. Отключение электродвигателя осуществляется незамедлительно.



Электроприводы AUMA могут быть оснащены блоками управления AM или AC.

Блоки управления с расширенными функциями

  • О продукте

    AC

    Средства управления на основе микропроцессора с расширенными функциями

  • О продукте

    Взрывозащищенные блоки управления AC

    Микропроцессорное управление с расширенными функциями

  • О продукте

    AC SIL и ACEx SIL

    Микропроцессорное управление со сложными функциями

    Блоки управления с базовыми функциями

    • О продукте

      AM

      Простое управление с базовыми функциями

    • О продукте

      Взрывозащищенные блоки управления AM

      Простое управление с базовыми функциями

      Многооборотные приводы AUMA NORM/MATIC SA 14.

      6

      Продукция» Приводы

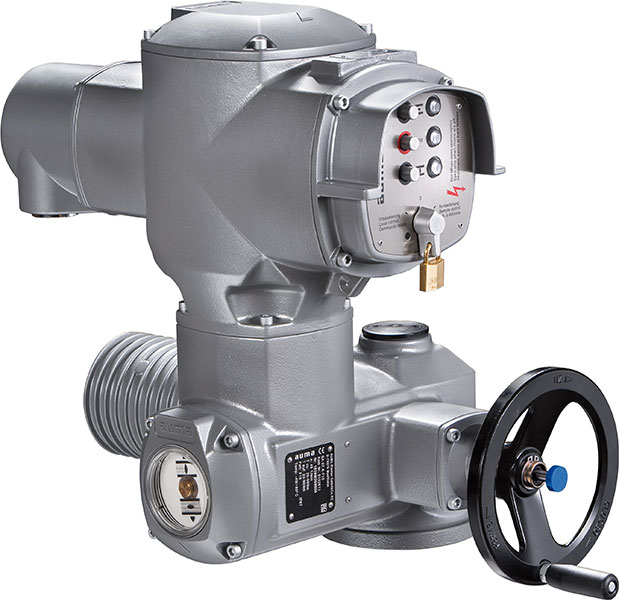

      Многооборотные приводы AUMA NORM/MATIC SA 14.6

      Тип [об/мин] [Нм]
      SA 07.2 4 – 180 10 – 30
      SA 07.6 4 – 180 20 – 60
      SA 10.2 4 – 180 40 – 120
      SA 14.2 4 – 180 100 – 250
      SA 14.6 4 – 180 200 – 500
      SA 16.2 4 – 180 400 – 1 000
      SA 25.1 4 – 90 630 – 2 000
      SA 30. 1 4 – 90 1 250 – 4 000
      SA 35.1 4 – 45 2 500 – 8 000
      SA 40.1 4 – 32 5 000 – 16 000
      Окружающая температура:
      -25 до +80°С (макс. +120°С)
      Антикоррозийная защита:

      Синтетическая грунтовкаи двухкомпонентная слюдосодержащая краскадля металла, применяемаявнутри и снаружи помещений

      Стандартное исполнение:

      Тип SA 07.6: макс. момент 60 Н-м, номинальный ток 1,7 А, макс. ток 2,8 А, начальный ток 4,6 А

      Тип SA 10.1: макс. момент 120 0 Н-м, номинальный ток 2,5 А, макс. ток 3,2 А, начальный ток 8,5 А

      Тип SA 14.1: макс. момент 250 Н-м, номинальный ток 1,9 А, макс. ток 3,8 А, начальный ток 9,0 А

      Тип SA 14.5: макс. момент 500 Н-м, номинальный ток 4,3 А, макс. ток 7,5 А, начальный ток 18 А

      Тип SA 16.1: макс.момент 1000 Н-м, номинальный ток 7,6 А, макс. ток 15 А, начальный ток 38 А

      Скорость вращения:
      Стандартная электросхема для привода:

      ТР 110/001

      – вкл./выкл. конечный переключатель для направления откр./закр.

      – вкл./выкл. переключатель коррекции момента для направления откр./закр.- световая сигнализация для направления откр./закр.

      – термовыключатель, защищающий от перегрева, с автоматическим сбросом



      *- если требуется другая схема, предоставте схему действия с размерами* следует подсоединить чтобы сохранить гарантию AUMA

      Скорость / Настройка:

      Рекомендуется после завершения монтажа: тестирование седла по DIN 3230, часть 4

      Цикл закрытия: Привод действует от переключения момента с индикацией ошибки еслимомент выключает привод до активирования конечного переключателя.

      Цикл открытия: Привод под управлением конечного переключателя.Если необходимо дистанционное считывание вкл./выкл., закажите транзитный групповой искатель.

      При заказе индикатора положения укажите источник питания (2х или 4х-жильный).

      Технический паспорт: Скачать
      Для заказа продукции AUMA обратитесь к нашему техническому специалисту Телефон

      Наши клиенты

      AUMA – Органы управления

      После подачи питания приводами, оснащенными встроенными органами управления, можно управлять с помощью элементов управления на панели местного управления. Элементы управления идеально адаптированы к приводу.



      Привод может быть полностью настроен локально, без прямого подключения к РСУ. Между системой управления и приводом происходит обмен только рабочими командами и сигналами обратной связи.

      Переключение двигателя происходит внутри устройства и практически без задержки.



      Приводы AUMA доступны со встроенным управлением AM или AC.

      Микропроцессор с расширенными функциями

      • К продукту

        переменный ток

      • К продукту

        Взрывозащищенные версии AC

      • К продукту

        AC SIL и ACEx SIL

        Простые элементы управления, обеспечивающие основные функции

        • К продукту

          ЯВЛЯЮСЬ

        • К продукту

          Взрывозащищенное управление АМ

          Блок управления приводом AUMA

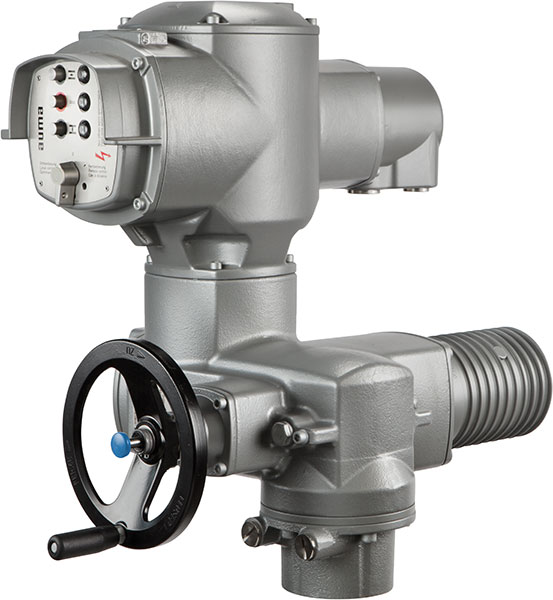

          “Модель SA Привод

          с блоком управления двигателем Auma Matic”

          “Модель SG.
          1 Привод
          с блоком управления двигателем Auma Matic”

          “Модель SA Привод

          с блоком управления двигателем AUMATIC”

          “Привод модели SG.1 с системой управления двигателем AUMATIC

          с блоком управления двигателем AUMATIC”



          Приводы AUMA, Inc./США
          100 бульвар Саутпойнт.
          Canonsburg, PA 15317

          (724) 743-AUMA (2862)
          Факс (724) 743-4711




          AUMA предлагает множество вариантов управления двигателем, включая встроенные и пакеты дистанционного управления двигателем.
          Встроенная система управления двигателем AUMA Matic предлагает современный и экономичный привод. технология контроля. AUMA Matic позволяет интегрировать автоматические клапаны в различные системы управления.
          • Реверсивные пускатели, источник питания управляющего напряжения и устройства управления (кнопки, световые индикаторы и селекторный переключатель) являются стандартными компонентами
          • Электропроводка двигателя и управления подключается через вилку и розетку с обеих сторон. часть редуктора привода (AUMA NORM) и полевые клеммы
          • Гибкий интерфейс системы управления обеспечивается набором интерфейсов доски:
            • Стандартная интерфейсная плата поддерживает оптически изолированные сигналы «открыть», «стоп». & ‘закрыть’ входы
            • Плата импульсного таймера позволяет независимо задавать время «открытия» и «закрытия» клапана расширенный
            • Плата позиционера принимает аналоговый сигнал (например, 4-20 мА)
            • Плата цифровой связи DeviceNet
            • Плата цифровой связи PROFIBUS DP
            • Плата цифровой связи Modbus
            • Дополнительная техническая информация
          Встроенная система управления двигателем AUMATIC использует микропроцессорную технологию.
