Предохранительный клапан в системе отопления

Каждый знает, что работа системы отопления, так сказать, по определению связана с высокими температурами воды или иного жидкого теплоносителя. Достаточно иметь элементарные понятия в термодинамике, чтобы представлять, что нагрев жидкости в каком-то замкнутом объеме будет вызывать значительный рост давления. Получается довольно небезопасная система, для эксплуатации которой необходимо предусматривать какие-то защитные устройства.

Предохранительный клапан в системе отопления

Именно таким устройством, обеспечивающим безопасность работы котельного оборудования, и является предохранительный клапан в системе отопления. В квартирах, подключённых к центральной системе, его не встретишь — по сути, он там не нужен, так как регулировка температуры и давления воды производится на элеваторных узлах общих теплопунктов. А вот для собственников домов или даже квартир с автономной системой – без этого клапана никак.

Поэтому давайте поближе познакомимся с этим небольшим, но очень важным узлом системы отопления.

Для чего требуется предохранительный клапан?

Отчасти об этом уже упомянуто во вводной части статьи. Все просто – с повышением температуры в системе отопления (при работе котла), теплоноситель стремится расшириться.

Отчасти ему это удаётся – как раз для таких целей в любой системе предусмотрен расширительный бак. А в наше время системы стали делать преимущественно закрытого типа, то есть с герметичным расширительным баком мембранного или баллонного типа.

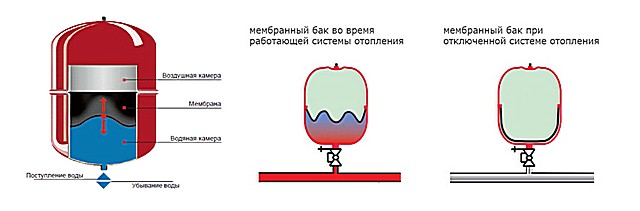

В таких баках имеется воздушная камера, которая предварительно накачивается определённым давлением. Под действием расширяющегося в объеме теплоносителя (а у него это – единственный путь к свободному расширению) воздушная камера сжимается, давление в ней и в системе в целом – возрастает.

И устройство, и принцип действия расширительного бака закрытой системы отопления не отличается особой сложностью.

При правильно рассчитанных параметрах системы отопления, такого компенсационного звена для поддержания оптимального баланса температуры, объёма и давления теплоносителя бывает вполне достаточно. Тем более что в автономных системах никогда и не оперируют слишком высокими показателями давления. Как правило, при принудительной циркуляции с помощью насосного оборудования, давление в трубах контуров редко поднимается выше границы в две технических атмосферы (2 ат, 2 бар или 0,2 МПа), да и то – только лишь на максимальных температурах нагрева теплоносителя. Соответственно, и воздушную камеру расширительного бака предварительно накачивают примерно до 1,5 ат.

В таких системах максимального давления в 3 атмосферы будет больше чем достаточно, и выше ему подниматься – не надо. Это может негативно сказаться на целостности труб проложенных контуров, соединительных узлов, теплообменников. Повышенного давления «не любят» некоторые радиаторы и конвекторы.

В закрытых системах отопления предохранительный клапан работает в «дуэте» с расширительным мембранным баком.

Если при проектировании системы все рассчитано правильно, то давление и не должно вырасти выше установленного для него порога. Но случается всякое, например, временный выход из строя термостатического управления котла. Или прорыв мембраны расширительного бака, выход воздуха из его «сухой» камеры из-за неисправности ниппеля. Случаются и иные неприятности. Вот в таких условиях давление в системе может начать бесконтрольно повышаться, пересечь верхнюю допустимую границу. К чему это иногда приводит – лучше не рассказывать…

И вот для того, чтобы избежать последствий, как раз и нужен предохранительный клапан. Как только давление достигает предельной отметки, происходит срабатывание, клапан открывается и стравливает излишки теплоносителя в дренаж. Нормализуя тем самым уровень давления, давая владельцам время на приведение системы в порядок, на поиск неисправности, вызвавшей аварийную ситуацию.

То есть клапан подбирается (или настраивается, если предусмотрена такая опция) на максимально допустимое давление теплоносителя в контуре отопления.

Тесную взаимосвязь общих параметров системы отопления, установленного в ней расширительного бака и предохранительного клапана хорошо можно отследить на размещенном ниже онлайн-калькуляторе.

Калькулятор расчета минимально необходимого объема расширительного бака для закрытой системы отопления

Перейти к расчётам

Как видите, расчет можно провести и для воды, и для незамерзающего теплоносителя. в программе калькулятора учтена разница объемного расширения  этих жидкостей при средней температуре нагрева до 75 ÷ 80 ℃.

Еще один нюанс. Для расчёта необходимо указать общий объем системы отопления. Можно, конечно, «плясать» от мощности, но это дает немалую погрешность. Любителям же точности можно посоветовать другой алгоритм определения этого параметра системы.

Как подсчитать общий объем теплоносителя в системе отопления?

Ответ напрашивается сам собой – суммировать объемы всех труб и всех подключённых в контуре приборов, от кота до последней батареи. Сложно и громоздко? – на ничего страшного, если воспользоваться предлагаемым на нашем портале калькулятором расчета общего объема системы отопления.

Разновидности предохранительных клапанов, принципы их работы

Важность предохранительного клапана, как уже должно быть понятно – сложно переоценить. А его функция, скажем прямо, не отличается сложностью. Это и должно предопределять конструкцию такого прибора – принцип сочетания простоты устройства и высокой надежности.

Так оно и есть на самом деле.

Надо сразу заметить, что существует несколько разновидностей предохранительных клапанов для систем отопления, различающихся принципом срабатывания. Но вместе с тем, коль речь у нас идет именно об автономных системах отопления в масштабе собственного дома или квартиры, то чаще всего приходится иметь дело с простыми и надежными устройствами пружинного типа.

Рассмотрим примерное строение такого клапана:

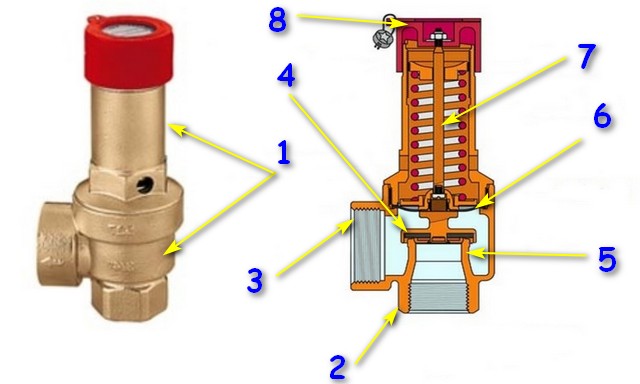

Внешний вид и устройство стандартного пружинного предохранительного клапана для систем отопления.

Слева на иллюстрации показан внешний вид клапана (одной из моделей, конечно). Справа – она же в разрезе.

Качественные приборы чаще всего собираются в латунном корпусе (поз. 1) – этот сплав не боится коррозии и обладает небольшим коэффициентом линейного расширения. Корпус обычно состоит из двух половинок. Как и сам клапан делится на две части: верхнюю, «сухую» с пружинным механизмом, и нижнюю, своим строением похожую на устройство вентильного крана.

В нижней части корпуса предусмотрены два резьбовых патрубка или муфты. Нижний (поз. 2) предназначен для соединения с контуром отопления.   Верхний, расположенный перпендикулярно нижнему (поз 3) – для обеспечения сброса излишков теплоносителя при превышении давления в системе. Резьба здесь нужна для подсоединения трубы, которая направит сброшенный поток жидкости в нужное место (чаще всего – в канализацию).

Запирающим элементом клапана в данном случае является тарельчатая заслонка (поз. 4) с расположенным снизу уплотнителем. Этим уплотнителем тарелка плотно прижимается сверху к седлу клапана (поз. 5).

Полость верхней части корпуса отделена от нижней мембраной (поз. 6). Просто из тех соображений, чтобы при открытии клапана теплоноситель не проникал в пружинный механизм устройства.

Внутри расположена пружина, которая постоянно давит на шток (поз. 7), тем самым удерживая тарелку клапана плотно прижатой к седлу. В самой верхней части может быть расположен механизм, позволяющий вручную быстро открыть (или, как говорят, сорвать) клапан, если этого требует складывающаяся аварийная ситуация.  В демонстрируемой модели это круглая рукоятка-маховик (поз. 8). Встречаются и иные решения, например, рычаг.  Как правило, предусматривается стопорение и даже опломбирование таких «аварийных кранов».

Правда, можно встретить и такие модели предохранительных клапанов, у которых сверху расположена рукоятка или винт настройки усилия пружины. То есть предоставляется возможность самостоятельного выбора и регулировки давления срабатывания клапана.

На таких клапанах имеется возможность изменить усилие прижимной пружины механизма.

Сказать по правде, в условиях домашней автономной системы отопления подобная опция не то что не особо нужна, но даже и не приветствуется. Будет намного спокойнее, если точно знаешь, то система отрегулирована на какое-то давление, и в твое отсутствие никто вольно или невольно (например, любопытный ребенок) эти установки не изменит, так как это просто невозможно.

Теперь посмотрим, как работает клапан.

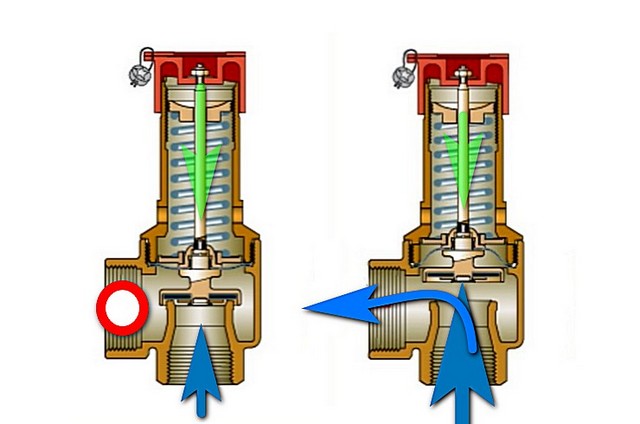

Принцип работы предохранительного пружинного клапана.

Все действительно очень просто и надежно. Усилия пружины (зеленый «вектор») в нормальных условиях работы системы отопления, при давлении ниже установленного порога, вполне достаточно, чтобы удерживать тарельчатую задвижку плотно прижатой к седлу клапана (левый фрагмент).

Но как только по тем или иным причинам давление в системе начинает подниматься выше нормы (правый фрагмент рисунка), прилагаемое снизу со стороны теплоносителя на тарелку усилие перевешивает действие пружины. Пружина несколько сжимается, задвижка-тарелка приподнимается над седлом, открывая жидкости путь в дренажный патрубок для слива излишков в канализацию.

Устройство работает по пропорциональному принципу: чем больше усилие – тем больше открывается клапан, тем скорее давление сбрасывается до нормы.

Как только давление в контуре снизилось, усилия пружины вновь становится достаточно для перекрытия клапана.

Достоинства предохранительных клапанов пружинного типа очевидны — это предельная простота, безотказность, компактность даже при значительных присоединительных диаметрах, возможность установки в вертикальном и горизонтальном положении, оперативное реагирование на повышение давления.

Есть и определённые недостатки. В частности, пружина, находясь в постоянно нагруженном состоянии, со временем может начать слабеть, провоцируя немотивированные срабатывания. Значит, клапан придётся поменять. Кроме того, такие устройства и не рассчитаны на частые срабатывания (по большому счету их в исправной системе и не должно отмечаться). Но если фиксировались два-три срабатывания клапана со сбросом воды, то велика вероятность того, что даже при нормальном давлении он начнет подтекать. Опять же – требуя замены.

Впрочем, беда невеликая, так как замена несложна, а стоимость клапана все же не выглядит запредельной.

Другой тип клапанов – рычажно-грузовой. Правда, в условиях компактных автономных систем отопления места таким устройствам практически не находится. Они рассчитаны на большие объемы и, как правило, оснащаются фланцевым соединением с контуром. Поэтому – только обзорно.

Предохранительный клапан рычажно-грузового типа.

1 – входной патрубок с соединительным фланцем.

2 – патрубок сброса, тоже может иметь фланец для подсоединения дренажной трубы.

3 – седло клапана.

4 – заслонка клапана (золотник), расположенный на конце вертикально расположенного шкива.

5 – рычаг с подвешенным на него комплектом грузов (поз. 6).

Понятно, что заслонка плотно прижимается к гнезду за счет усилия от тщательно подобранного груза. А усилие может регулироваться и количеством гирь на рычаге, и их расположением, то есть длиной плеча рычага. Естественно, настройку такого клапана должен проводить специалист.

Преимущества – простота, возможность настройки под нужное давление, лёгкость в ремонте — любую деталь несложно заменить. Недостатки – конструкция довольно громоздкая и подразумевает исключительно вертикальное расположение.

Существуют еще пружинно-рычажные устройства, которые тоже практически не используются в небольших системах.  Появляются современные электромагнитные клапаны, но они выглядят излишеством, так как вполне достаточно простых пружинных.

Где устанавливается предохранительный клапан?

Существует несколько требований к обязательной установке предохранительного клапана.

• Предохранительный клапан должен быть обязательным элементом любой автономной системы отопления закрытого типа, независимо от разновидности котла. При этом, если даже котел имеет собственную встроенную группу безопасности, в состав которой входит такой клапан, специалисты настоятельно рекомендуют установить еще один – уже на самом контуре.

Как правило, одного клапана на контуре бывает достаточно.

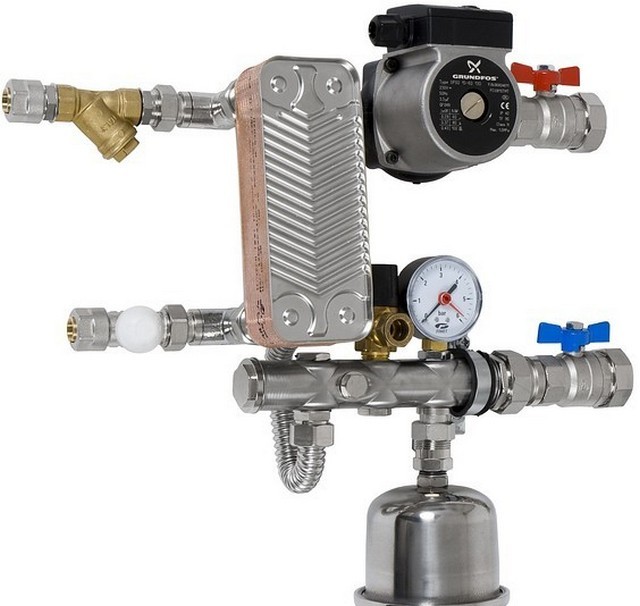

• Правда, есть и оговорка. Иногда для передачи тепла на какой-то контур системы отопления используются теплообменник. То есть прямого контакта по трубам между главным контуром от котла и вторичным — нет. Значит, на этом вторичном контуре должна быть своя группа безопасности, включающая предохранительный клапан.

Любой отделенный от основного контур, получающий тепло через теплообменник, должен иметь свой собственный предохранительный клапан.

• Точно такое же требование предъявляется и к контуру горячего водоснабжения, подключенному к отоплению через бойлер косвенного нагрева. Если, конечно, клапан не предусмотрен самой конструкцией бойлера.

На накопительном водонагревателе прямого нагрева (электрическом или газовом бойлере) клапан тоже обязателен. Правда, там уже используются несколько другие модели, предназначенные именно для подобного применения.

Для чего нужен клапан на бойлере, и как его правильно установить?

Накопительный водонагреватель без предохранительного клапана – это подвешенная к стене бомба. Причем, как видите, это не взято в кавычки, так как практически не является преувеличением. О важности предохранительного клапана для водонагревателя подробно рассказывается в специальной публикации нашего портала.

Где конкретно расположить клапан на контуре отопления?

Казалось бы, давление по всему контуру распределяется примерно одинаково. Но, тем не менее, оптимальным местом расположения клапана является труба подачи после ее выхода их котла – не ближе 0,5 метра. А так как клапаны, как правило, устанавливаются в составе так называемой «группы безопасности», то наилучшим местом становится самая высокая точка трубы подачи. Так, чтобы входящий в состав группы автоматический воздухоотводчик своевременно удалял скапливающиеся (естественно, в верхней точке) газы, не давая образоваться воздушной пробке. (Хотя сама по себе самая высокая точка именно для предохранительного клапана, скажем честно – не принципиальна).

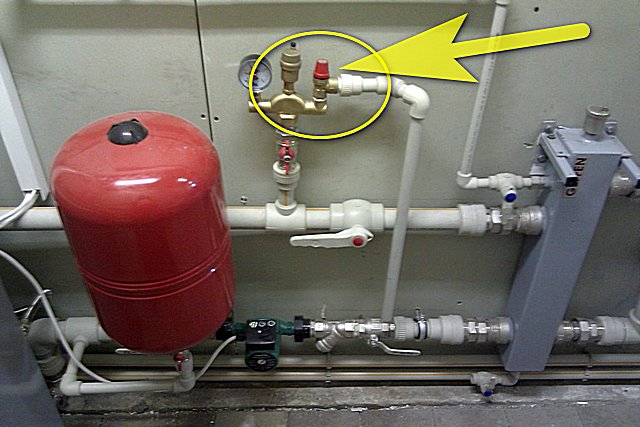

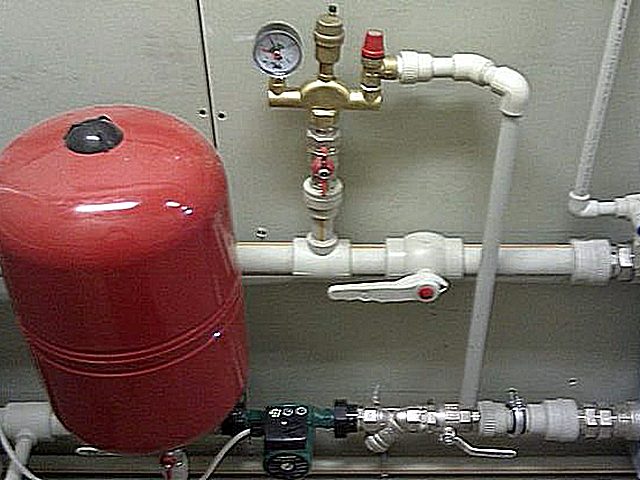

Группа безопасности на трубе подачи после выхода из котла. Кстати, обратим внимание на ошибку – между котлом и клапанном смонтирован кран, чего быть не должно.

При этом должно быть соблюдено очень важное требование – между котлом (или иным источником тепла, например, теплообменником) и установленном в этом контуре клапаном категорически недопустимы никакие запорные устройства. После – пожалуйста, но перед ним – полностью исключено. Не должно быть вообще никакой вероятности случайного отсечения предохранительного устройства от контура.

Кстати, судя по опубликованным фотографиям, некоторые этим требованием манкируют. И совершенно напрасно!

Еще одно правило – труба, подходящая к клапану, не может быть меньше указанного на нем номинала! Иначе устройство может работать некорректно. Как правило, на корпусе указывается DN, например, ¾ «.

Следует правильно понимать, что такое расположение клапана – вовсе не догма. Естественно, всегда учитываются особенности создаваемой системы отопления. Так, например, «группа безопасности» вместе с предохранительным клапаном вполне может «увенчать» гидрострелку.

«Группа безопасности» в полном составе расположилась на гидрострелке.

Не знаете, что такое гидрострелка в системе отопления?

Самое время устранить такой пробел, так как это очень важная информация для правильного проектирования системы! Подробно о гидравлическом распределителе или гидрострелке системы отопления рассказывает отдельная статья нашего портала.

Бывают и иные решения. Например, кронштейн для крепления к стене расширительного бака, служащий одновременно коллектором для подключения и самого бака, и всех устройств «группы безопасности» — манометра, предохранительного клапана и автоматического воздухоотводчика.

Кронштейн для подвешивания расширительного бака, одновременно являющийся коллектором как для бака, так и для всей «группы безопасности».

Кстати, никто не заставляет располагать все три этих прибора вместе – просто такое их сочетание более удобно для повседневного контроля. Можно при желании приобрести предохранительный клапан, который уже имеет встроенный манометр — тоже очень неплохое решение.

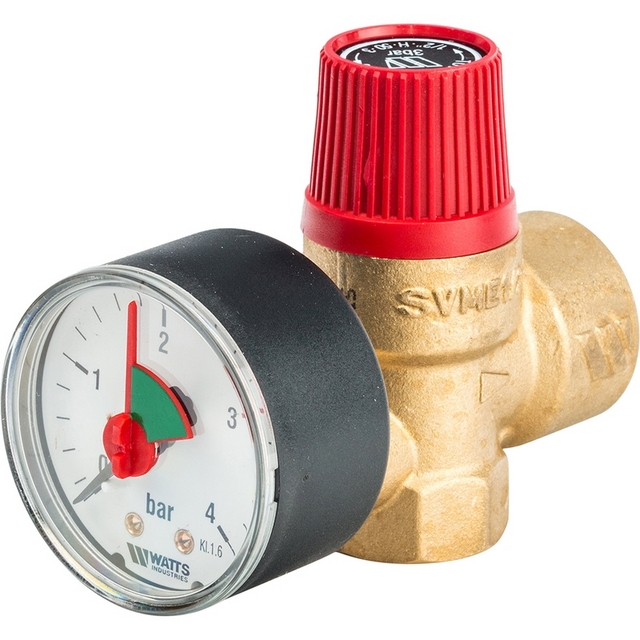

«Два в одном» — предохранительный клапан со встроенным манометром.

А что же касается воздухоотводчиков, то обычно оной штукой дело никогда не ограничивается —  несколько таких сепараторов устанавливают в самых уязвимых с точки зрения скопления газов участках системы.

Наверное, это будет не очень хорошо, если вода при срабатывании клапана станет просто выливаться на пол. Поэтому к выходному патрубку стараются прикрепить трубу, которая отводит излишки теплоносителя в канализацию.

Может быть сделать вот так? Нет, тоже не сильно хорошо…

Но сплошная труба до канализации – это тоже не лучшее решение. Дело в том, что клапан, как уже понятно, сглаживает аварийную ситуацию, но никак не исправляет ее. То есть владельцу дома или квартиры должно быть очень важно видеть, что срабатывание клапана происходило – это явный сигнал о каком-то неблагополучии и о необходимости срочных поисков решения проблемы.

Поэтому рекомендуют дренажную трубу подсоединять не напрямую к клапану, а через специальную воронку для разрыва струи.

Предохранительный клапан с подсоединённой к нему воронкой разрыва струи. От этой воронки уже дальше пойдет дренажная труба.

При таком подходе срабатывание клапана не останется без внимания – какими-то признаками себя проявит (шумом струи, брызгами на полу и т.п.)

Отчего может проявляться срабатывание клапана?

Причин, по которым клапан дает о себе знать капанием или проливом теплоносителя, может быть несколько. Не все они одинаково серьёзны, но во всяком случае реакции, проверки – заслуживает любая из них.

• Самая, пожалуй, серьезная причина – выход из строя или нестабильная работа системы терморегуляции самого котла отопления. Наверняка, срабатывания пойдут частые и с обильным разливом воды.
• Спровоцировать протекание на клапане способные неполадки расширительного бака. Это может быть исходная неправильная настройка (но тогда она проявится довольно быстро). Из скрытых причин – повреждение мембраны или неисправность ниппеля, через который стравился воздух, накачанный в «сухую» камеру. При подобных неполадках в системе начинаются резкие скачки давления, вплоть до гидроударов, что и ведет к кратковременным, но довольно частым открытиям клапана.
• Слегка протекать клапан может и при пограничных значениях давления в системе. Точность пружинных устройств невыдающаяся, порядка ±20%, так что такое явление не исключается. Выход – более точные настройки системы с подбором соответствующего оборудования.
• Износ клапана – тоже одна из возможных причин. Выше уже говорилось, что после нескольких полноценных срабатываний клапан априори начнет «барахлить», и лучше его или отремонтировать (если он подаётся ремонту), или заменить на новый.
• Да и без срабатывания – все равно пружина со временем может начать «уставать». А кроме того, иногда подкапывание появляется вследствие просачивания теплоносителя вдоль штока. Тоже, наверное, повод подумать о ремонте или, скорее, замене.
• Срабатывание теоретически может быть вызвано и разрежением на выходном патрубке. Но говорить об этом – несерьезно. Тем более, если подключение будет производиться с разрывом струи.

Какой клапан выбрать?

Многообразие представленных а продаже моделей, несмотря на схожесть в устройстве – очень велико. Поэтому давать какие-то конкретные рекомендации – сложно. Можно лишь перечислить некоторые критерии, на которые стоит обратить особое внимание.

• Как уже говорилось, клапан должен иметь присоединительный размер входного патрубка (DN) такой же, как и труба, на которой он будет устанавливаться. Никаких переходов на больше или меньше!

Диаметр условного прохода указывается на корпусе клапана.

• Второй важнейший параметр – давление врабатывания клапана. Как уже отмечалось, для большинства автономных систем оптимальным порогом является уровень в три атмосферы. Однако, бывают и исключения – это лучше обсудить со специалистами при проектировании отопления.

Кстати, некоторые компании практикуют цветовую маркировку своих клапанов – по цвету пластиковой спускной рукоятки. Например, красная – 3.0 бар, черная – 1.5 бар,  желтая – 6.0 бар.

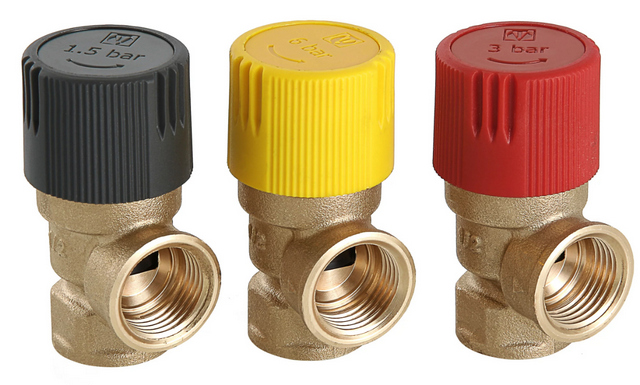

Клапаны разного номинала срабатывания – производитель выделил их и разным цветом

Однако, полностью полагаться на такие признаки нельзя – это не какой-то общепринятый стандарт. Вполне можно увидеть клапаны и с синей головкой, причем с номиналами и шесть, и восемь, и десять бар. Так что всегда проверяйте – что конкретно указано на устройстве.

• Выше уже говорилось, что предпочтение следует отдавать приборам в латунных корпусах.
• Безусловно, не следует покапать предохранительные клапаны совершенно неизвестного происхождения. Даже если цена кажется уж очень заманчивой. Никогда не забывайте, что речь в данном случае идет в том числе и о вашей личной безопасности.

В магазинах вполне достаточно качественной продукции известных брендов – «Valtex»,  «BAXI», «Ariston», «Beretta», «Danfoss», «Ferroli», «Vaillant», «Watts» и других. Информацию об изделиях нелишним будет заранее почитать на официальных сайтах компаний.

Безусловно, покупка должна проводиться в специализированном магазине. Не стесняйтесь потребовать документы, способные подтвердить оригинальность выбираемого изделия.

• Многие утверждают, что с точки зрения и удобства, и общей стоимости, гораздо выгоднее приобретать готовую «группу безопасности».

Пример комплекта «группы безопасности» — чугунный коллектор, предохранительный клапан, воздухоотводчик и манометр, со всеми необходимыми соединительными фитингами.

В завершение – прилагаем посмотреть видеосюжет, в котором автор делится опытом выявления и устранения проблем с предохранительным клапаном.

Видео: Что может быть не так с предохранительным клапаном в системе отопления?

*  *  *  *  *  *  *

В этой публикации были рассмотрены предохранительные устройства, защищающие систему отопления от повышенного давления. Но в открытых системах, например, скачков давления быть не может по определению. Они что, не нуждаются ни в какой защите?

Еще как нуждаются, особенно системы с котлами, работающими на твердом топливе! Но там уже используются предохранительные клапаны, срабатывающие на превышение допустимой температуры. Такие приборы требуют, конечно, отдельного рассмотрения, и им будет посвящена специальная статья.
