Автомат с25 трехфазный сколько нагрузка на фазу: Какую нагрузку выдержит автомат на 25 ампер

подбор по мощности и нагрузке, подключение в однофазной сети

Для предотвращения короткого замыкания и перегрузки электросети применяется трехфазный автомат. Коммутационное устройство можно использовать для линии с постоянным и переменным током. Конструкция стандартной модели представлена расширителями с переключением в зависимости от частоты цепи.

Содержание

1. Какой автомат подойдет на 15 кВт
2. Функции трехфазных автоматов
3. Принцип работы и предназначение защитного автомата
4. Соответствие проводов нагрузке
5. Защита самого слабого участка кабельной проводки
6. Принципы расчета автомата по сечению кабеля
7. Определение зависимости мощности от сечения по формуле
8. Подбор автоматического коммутатора по мощности
9. Выбор автомата в зависимости от мощности нагрузки
10. Способы подбора дифавтомата
11. Табличный метод
12. Графический метод
13. Критерии выбора трехфазного коммутатора
14. Фаза и напряжение
15. Ток утечки
16. Разновидности по току
17. Количество полюсов
18. Место установки
19. Нюансы, которые нужно учитывать

Какой автомат подойдет на 15 кВт

Назначение трехфазного автомата — защита от перегрузок

Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.

Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.

При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:

• электрическую мощность – фактическую и добавочную;
• интенсивность загрузки кабеля;
• наличие свободной мощности в проектном показателе жилого дома;
• удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.

Стоимость автомата на 25А на 380В

В сети на 15 киловатт при добавочной мощности устанавливается прибор ВРУ.

Функции трехфазных автоматов

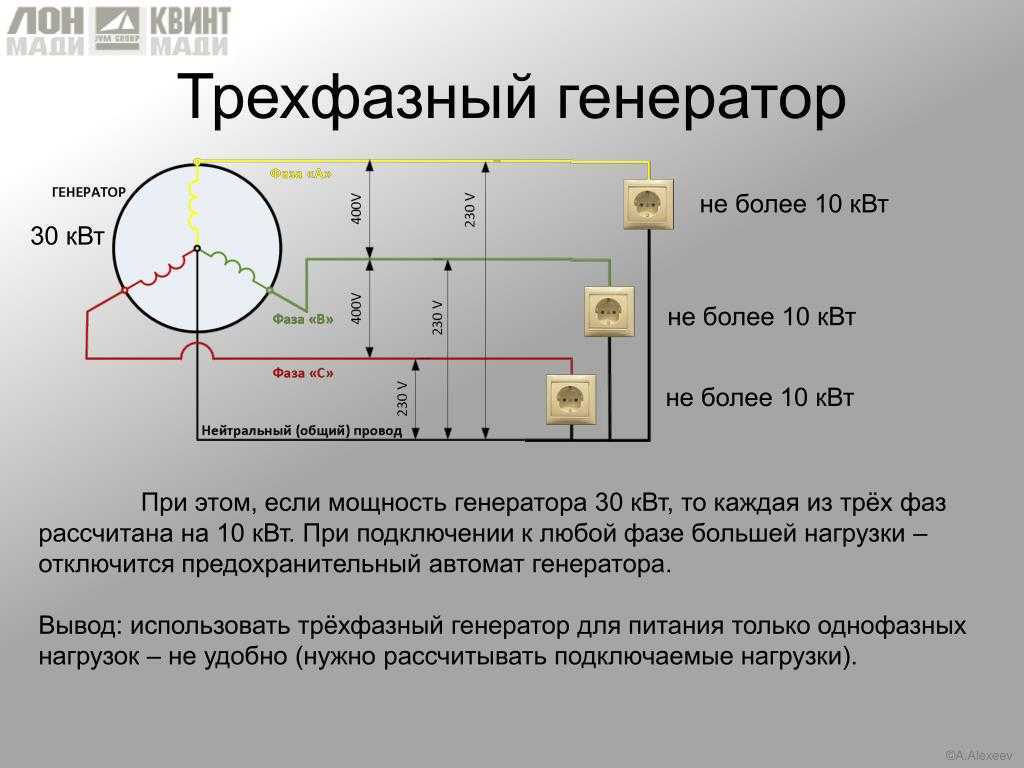

Трехфазник одновременно обслуживает несколько однофазных зон цепи

Перед тем как подобрать автоматический коммутатор, следует разобраться с его функционалом. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. На ее электропоказатели автомат не реагирует, срабатывая исключительно при коротком замыкании либо перегрузке. К функциям трехфазника относятся:

• одновременное обслуживание нескольких однофазных зон цепи;
• предотвращение образования сверхтоков на линии;
• совместная работа с выпрямителями сети переменного тока;
• защита высокомощного оборудования;
• повышенная мощность за счет установки специального преобразователя;
• быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
• возможность отключения в ручном режиме при помощи рубильника или выключателя;
• совместимость с дополнительными защитными клеммами.

Без дифавтомата повышаются риски возгорания кабеля.

Принцип работы и предназначение защитного автомата

Характеристики автоматического выключателя

Трехфазный автоматический выключатель в случаях замыкания на линии активируется при помощи электромагнитного расщепителя. Принцип работы элемента заключается в нагреве биметаллической пластины в момент повышения номинала тока и выключении напряжения.

Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных воздействовать на проводку. Без него кабельные жилы нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине важно знать, сможет ли сеть выдержать напряжение.

Соответствие проводов нагрузке

Проблема характерна для домов старой застройки, в которых на существующую линию ставятся новые автоматы, счетчик, УЗО. Автоматы подбираются под общую мощность техники, но иногда они не срабатывают – кабель дымиться или горит.

К примеру, у жил старого кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.

Провода нагреются, но коммутатор останется включенным до момента оплавления изоляции. Предотвратить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.

Защита самого слабого участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабом звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых приборов.

Если автомат выбран неправильно, незащищенный участок станет причиной возгорания.

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Сечение провода, мм2	Допустимый ток нагрузки по материалу кабеля
	Медь	Алюминий
0,75	11	8
1	15	11
1,5	17	13
2,5	25	19
4	35	28

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Стоимость автоматов на 16A

Определение зависимости мощности от сечения по формуле

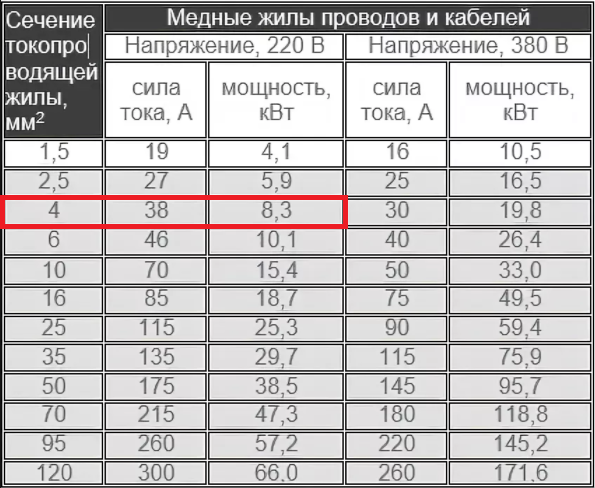

Таблица выбора сечения кабеля в зависимости от мощности

Если сечение кабеля неизвестно, можно использовать формулу:

Iрасч=P/Uном, где:

• Iрасч – расчетный ток,
• P – мощность приборов,
• Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

1. Перевести 3 кВт в Ватты – 3х1000=3000.
2. Разделить величину на напряжение: 3000/220=13,636.
3. Округлить расчетный ток до 14 А.

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2	Ток нагрузки, А
	Одножильный кабель				Двухжильный кабель	Трехжильный кабель
	Одинарный провод	2 провода вместе	3 провода вместе	4 провода вместе	Одиночная укладка	Одиночная укладка
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34

Подбор автоматического коммутатора по мощности

Таблица мощности электроприборов на кухне

Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:

• кофеварка – 1000 Вт;
• электродуховка – 2000 Вт;
• печка СВЧ – 2000 Вт;
• электрический чайник – 1000 Вт;
• холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

Однофазное подключение 220 В	Трехфазное подключение		Мощность автомата
	Схема «треугольник» 380 В	Схема звезда, 220 В
3,5 кВт	18,2 кВт	10,6 кВт	16 А
4,4 кВт	22,8 кВт	13,2 кВт	20 А
5,5 кВт	28,5 кВт	16,5 кВт	25 А
7 кВт	36,5 кВт	21,1 кВт	32 А
8,8 кВт	45,6 кВт	26,4 кВт	40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.

Стоимость автомата на 32А

Если планируется подключение дополнительной техники, используется коэффициент повышения. Среднее значение 1,5 умножается на мощность, полученную при вычислениях. Понижающий коэффициент применяется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 или минус 1.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится на основании расчетного тока нагрузки.

Рассчитать прибор трехфазного типа можно по номинальному току нагрузки или по скорости срабатывания в условиях превышения токового значения. Для вычислений требуется сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы выполняются по формуле:

 I=Р/U, где:

• Р — суммарная мощность всей бытовой техники;
• U — напряжение сети.

К примеру, мощность равняется 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.

Способы подбора дифавтомата

Номинал дифавтомата и его времятоковая характеристика

Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.

Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.

Критерии выбора трехфазного коммутатора

Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.

Фаза и напряжение

Однофазные модели на 220 В подключаются к одной клемме, трехфазные на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Разновидности по току

На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).

Количество полюсов

Однополюсный автомат применяется для одной фазы

В зависимости от количества полюсов можно приобрести трехфазный выключатель:

• однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
• двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
• трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
• четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.

Вне зависимости от количества полюсов время отключения устройства не должно превышать 0,3 сек.

Место установки

Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.

Нюансы, которые нужно учитывать

Таблица потребления мощности различных электроприборов

Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:

• повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
• понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
• для простоты расчетов нагрузку стоит разделить на группы;
• мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
• для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
• проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
• в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

При покупке трехфазного дифференциального автомата нужно учитывать, что основные маркировки есть на корпусе или в паспорте. Использование формул и таблиц поможет подобрать модель в соответствии с проводкой в квартире и мощностью бытовой техники.

Время-токовые характеристики (ВТХ) автоматических выключателей

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.

Согласно ГОСТа Р 50345-99, п.3.5.17 – это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т. е. это его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

• B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
• C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
• D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)

In – номинальный ток автоматического выключателя.

Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.

Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).



Время-токовая характеристика типа В

Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).

Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.

Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.

Но сначала несколько слов о графике.

Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:

На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.

Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.

Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.

Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов:

• 10 (А) — 11,3 (А)
• 16 (А) — 18,08 (А)
• 20 (А) — 22,6 (А)
• 25 (А) — 28,25 (А)
• 32 (А) — 36,16 (А)
• 40 (А) — 45,2 (А)
• 50 (А) — 56,5 (А)

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике.

Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).

Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.

Вот значения «токов условного расцепления» для различных номиналов:

• 10 (А) — 14,5 (А)
• 16 (А) — 23,2 (А)
• 20 (А) — 29 (А)
• 25 (А) — 36,25 (А)
• 32 (А) — 46,4 (А)
• 40 (А) — 58(А)
• 50 (А) — 72,5 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв. мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».

Лично я рекомендую защищать кабели следующим образом:

• 1,5 кв.мм — защищаем автоматом на 10 (А)
• 2,5 кв.мм —  защищаем автоматом на 16 (А)
• 4 кв. мм —  защищаем автоматом на 20 (А) и 25 (А)
• 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
• 10 кв.мм — защищаем автоматом 40 (А)
• 16 кв.мм — защищаем автоматом 50 (А)

Для удобства все данные я свел в одну таблицу:

Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).

На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т. е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.

Проверим!

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).

Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:

• Методика проверки автоматических выключателей промышленного назначения на примере ВА57-31
• Неисправность и ремонт автомата А3144 с номинальным током 600 (А)
• Заводской брак! Испытание автоматического выключателя А3712
• Автоматы какого производителя выбрать?! ВА47-29 от IEK против iK60N от Schneider Electric

4. Проверка электромагнитного расцепителя при токе 3·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль

сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).

5. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек.).

Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.

Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:

Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.

Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.



Время-токовая характеристика типа С

Вот ее график:

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.

Время-токовая характеристика типа D

График:

По графику видно следующее:

1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.

2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).

3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.

4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).



Изменение характеристик расцепления автоматов

Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:

1. Температурный коэффициент окружающего воздуха — Кt.

Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.

2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.

Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.

Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.

Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:

In* = In · Кt · Кn

Как эти два коэффициента применить на практике?

Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.

Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:

• Кt = 1,1
• Кn = 0,82

Найдем ток, приведенный к нашим условиям:

In* = In · Кt · Кn = 16 · 1,1  · 0,82 = 14,43 (А)

Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).



Заключение

Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):

Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.

P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Трехфазный ток — простой расчет

К Стивен Макфадьен on 1 марта 2009 г.

Расчет тока в трехфазной системе был поднят на нашем сайте и является дискуссией, в которую я, кажется, участвую время от времени. В то время как некоторые коллеги предпочитают запоминать формулы или коэффициенты, я предпочитаю решать задачу шаг за шагом, используя базовые принципы. Я подумал, что было бы хорошо написать, как я делаю эти вычисления. Надеюсь, это может оказаться полезным для кого-то еще.



Трехфазная мощность и ток

Мощность, потребляемая цепью (однофазной или трехфазной), измеряется в ваттах Вт (или кВт). Произведение напряжения и тока представляет собой полную мощность и измеряется в ВА (или кВА). Соотношение между кВА и кВт представляет собой коэффициент мощности (pf):

что также может быть выражено как:

Однофазная система – с этим проще всего иметь дело. Учитывая мощность в кВт и коэффициент мощности, можно легко вычислить кВА. Ток – это просто кВА, деленное на напряжение. В качестве примера рассмотрим нагрузку, потребляющую мощность 23 кВт при напряжении 230 В и коэффициенте мощности 0,86:9.0008



Примечание: вы можете выполнить эти уравнения либо в ВА, В и А, либо в кВА, кВ и кА, в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система – Основное различие между трехфазной и однофазной системами заключается в напряжении. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные:

или альтернативно как:

чтобы лучше понять это или получить больше информации, вы можете прочитать сообщение «Введение в трехфазную электроэнергию»

.

Для меня самый простой способ решения трехфазных задач — преобразовать их в однофазные задачи. Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную мощность кВт. кВт на обмотку (однофазную) нужно разделить на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), вырабатывающий заданное количество кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную проблему в однофазную, возьмите общее количество кВт (или кВА) и разделите на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0,86 и линейном напряжении 400 В (V _LL ):

напряжение между фазой и нейтралью В _LN = 400/√3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте ее на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в Вт. Для трехфазной системы умножьте ее на три, чтобы получить общую мощность.

Личная заметка о методе

Как правило, я запоминаю метод (не формулы) и переделываю его каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или не уверен, правильно ли я их запоминаю. Я бы посоветовал всегда помнить метод, а не просто запоминать формулу. Конечно, если у вас есть какие-то сверхспособности к запоминанию формулы, вы всегда можете придерживаться этого подхода.

Using Formulas

Derivation of Formula – Example

Balanced three phase system with total power P (W), power factor pf and line to line voltage V _LL

Convert to проблема с одной фазой:
P1ph=P3

Полная мощность одной фазы S _{1-фазная} (ВА):
S1ph=P1phpf=P3×pf

Фазный ток I (A) – полная мощность одной фазы, деленная на напряжение между фазой и нейтралью (при условии В _LN = В _LL / √3):
I=S1phVLN=P3×pf3VLL

Упрощая (и с 3 = √3 x √3):
I=P3×pf×VLL

Приведенный выше метод основан на запоминании нескольких простых принципов и манипулировании задачей для получения ответа.

Более традиционные формулы могут использоваться для получения того же результата. Их можно легко получить из приведенного выше, например:

I=W3×pf×VLL,   в A

Несимметричные трехфазные системы

Вышеупомянутое относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаков, и каждая фаза отдает или потребляет одинаковое количество энергии. Это характерно для систем передачи энергии, электродвигателей и подобного оборудования.

Часто, когда используются однофазные нагрузки, например жилые и коммерческие помещения, система может быть несбалансированной, когда каждая фаза имеет разный ток и отдает или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации и после небольшого размышления можно распространить вышеуказанный тип расчета на трехфазные системы с несимметричным током. Ключом к этому является то, что сумма мощностей в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 А, фаза 2 = 70 А, фаза 3 = 82 А

напряжение между фазой и нейтралью В _LN = 400/√3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18 400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16 100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18,86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Точно так же, зная мощность в каждой фазе, можно легко найти фазные токи. Если вы также знаете коэффициент мощности, вы можете преобразовать кВА в кВт, как показано ранее.

Несбалансированные напряжения

Если напряжения становятся несимметричными или есть другие причины (например, несбалансированный фазовый сдвиг), необходимо вернуться к более традиционному анализу сети. Системные напряжения и токи можно найти, подробно нарисовав схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью этой заметки. Если вас интересует введение, вы можете просмотреть нашу публикацию: Теория сетей — введение и обзор

Эффективность и реактивная мощность

Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования. Зная, что КПД энергопотребляющего оборудования — это выходная мощность, деленная на входную мощность, опять же это легко объяснить. Реактивная мощность в статье не обсуждается, более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском по сайту).

Резюме

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной, любая трехфазная проблема может быть упрощена. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА – это просто произведение тока на напряжение, поэтому, зная это и напряжение, можно получить ток. При расчете тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и/или прибегать к формулам.

Расчет параметров однофазной и трехфазной сети

Добро пожаловать в первую часть серии статей, посвященных основам электрических расчетов. В этом месяце мы обсудим самые основные расчеты — для тока (I) и киловатт (кВт). Мы также покажем вам, как вы можете выполнять эти вычисления «в уме» с очень разумной точностью, используя константы.

Вы можете спросить: «Что такое константа?» Примером константы, с которой вы очень хорошо знакомы, является число пи (π), которое получается путем деления длины окружности на ее диаметр. Независимо от того, каковы длина окружности и диаметр соответствующего круга, их отношение всегда равно пи. Вы можете использовать константы, применимые к определенным однофазным и трехфазным напряжениям, для расчета тока (I) и киловатт (кВт). Давайте посмотрим, как это сделать.

Однофазные расчеты

Базовая электрическая теория говорит нам, что для однофазной системы

кВт = (В × I × КМ) ÷ 1000.

Для простоты предположим, что коэффициент мощности (PF) равен единице. Следовательно, приведенное выше уравнение становится

кВт = (В × I) ÷ 1000.

Решение для I, уравнение становится

I = 1000 кВт ÷ В (Уравнение 1)

Теперь, если мы посмотрим на часть «1000 ÷ V» этого уравнения, вы увидите, что, подставив соответствующее однофазное напряжение для «V» и разделив его на «1000», вы получите конкретное число (или константа) вы можете использовать, чтобы умножить «кВт», чтобы получить потребляемый ток этой нагрузки при соответствующем напряжении.

Например, константа для расчета 120 В равна 8,33 (1000 ÷ 120). Используя эту константу, уравнение 1 становится

I = 8,33 кВт .

Итак, если у вас есть нагрузка 10 кВт, вы можете рассчитать потребление тока как 83,3 А (10 × 8,33).
