Автоматика для циркуляционного насоса
Выбор варианта системы отопления для частного или загородного дома – это довольно серьезный и ответственный момент. Если вы выбрали отопительную систему с естественной циркуляцией, то нужно знать, что потребуется установить котел, зависимый от электроэнергии. Однако для их работы совсем не обязательна бесперебойная подача электричества, которую сможет обеспечить бесперебойник для насоса отопления. В наших условиях внезапное отключение электричества может происходить не так уж и редко, и энергозависимость отопительной системы может быть довольно существенным и важным аргументом. Именно поэтому важным становится такой вопрос, как автоматика для циркуляционного насоса отопления и специальные приспособления для обеспечения его энергией.
Ниже рассмотрим источник бесперебойного питания, а также комплектующие для циркуляционных насосов.
Циркуляционный насос
Источник бесперебойного питания
Совет: Установка ИБП для насоса отопления будет отличным решением для предотвращения подобных проблем.
Установив ИБП для циркуляционного насоса отопления, можно не волноваться, если вдруг отключится электричество, так как такое оборудование оснащено автоматикой. Такое оборудование имеет аккумулятор для насоса отопления, который обеспечит бесперебойную работу насосов и других энергозависимых компонентов системы отопления, если вдруг отключится электричество.
Источник бесперебойного питания
Есть еще один способ, который создаст все условия для того чтобы компоненты отопительной системы не теряли свою работоспособность. Речь идет о дизельном или бензиновом генераторе. Данный способ более надежный, но в то же время, более дорогостоящий. Тем не менее, даже у генераторов есть свои недостатки: некоторые подобные устройства могут давать на вывод кратковременные броски напряжения. Это может спровоцировать неисправность некоторых автоматических компонентов котла или отопительной системы.
Комплектующие для циркуляционных насосов
Совет: Кроме ИПБ для насоса отопления, отметим также другие комплектующие. А именно — реле давления, это своего рода таймер для насоса отопления.
Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.

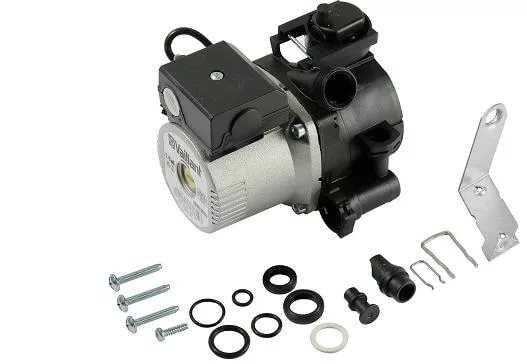

Циркуляционный насос и его комплектующие
Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.
Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.
Подробнее об автоматике для циркуляционных насосов смотрите в видео:
Вам также будет интересно:
otoplenie-domika.ru
автоматика и схема терморегулятора, управление
Система отопления дома может быть с принудительной и самотечной циркуляцией теплоносителя. Гравитационные сети – это энергонезависимые магистрали без установки насосного оборудования. Вода течет по трубопроводам и радиаторам с возвратом в котел своим ходом – практично для домов площадью до 50 м2. Принудительную циркуляцию обеспечивает нагнетатель, которому нужна система управления. Рассмотрим, что такое автоматика для циркуляционного насоса отопления, где применяется и из чего состоит.
Схема и принцип работы циркуляционных насосов для отопления
Конструктивно агрегат представляет собой комплекс основных узлов и дополнительных элементов.
Схема нагнетателя включает:
- Корпус. Нужен для защиты прибора от внешних воздействий.
- Коробка с клеммами. Сюда подключают электрические узлы, приборы регулировки.
- Электродвигатель. Запускает оборудование в работу.
- Крыльчатка. Деталь обеспечивает транспортировку жидкости по трубопроводу в заданном режиме скорости.
- Камера перекачки. Отсек оснащен патрубками напора, подачи для подключения к контурам сети отопления.
Принцип работы нагнетателя простой:
- через впускной патрубок вода поступает в камеру перекачки;
- теплоноситель подхватывается лопастями рабочего колеса, которые начинают функционировать при включении двигателя;
- повышение давления приводит в движение теплоноситель, вода проходит через патрубок выпуска и попадает в магистраль теплосистемы.
Никаких сложностей схема для насоса для отопления не имеет, прибор работает по принципу всех нагнетателей. Особенность заключена в правильном выборе устройства в зависимости от типа теплосети, конструктивных характеристик магистрали, котла и приборов отопления.
Автоматический блок управления для циркуляционного насоса
Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.
На заметку! Термостат показано ставить в квартирах на радиаторы отопления. Устройство используют для регулировки перемещения теплоносителя по батарее. Некоторые системы в квартирах поддерживают этот вариант как единственно возможный.

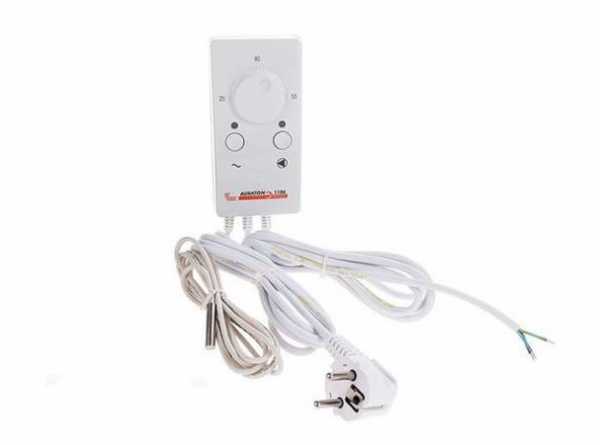

Термостаты
Рекомендуем к прочтению:
Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.
Термостат для циркуляционного насоса отопления работает так:
- Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
- При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.
По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.
Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.
Блок бесперебойного питания
Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.
Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.
Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.
Рекомендуем к прочтению:
Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.
Важно! Выбор ИБП или генератора зависит от требований хозяина и временного промежутка отключения централизованного питания. Информация о емкости накопителя указана в техпаспорте прибора. Расчет делают на базе показателей мощности насоса.

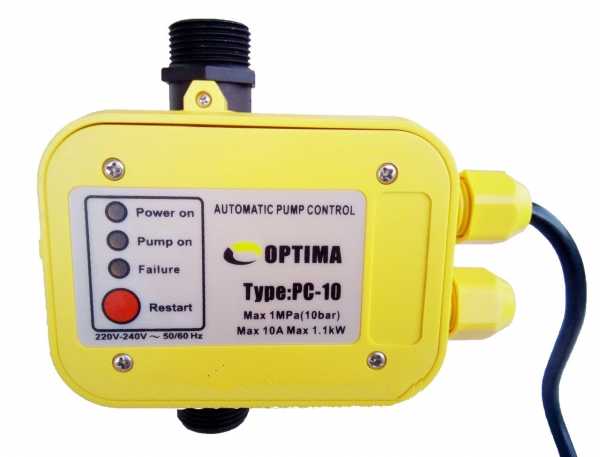

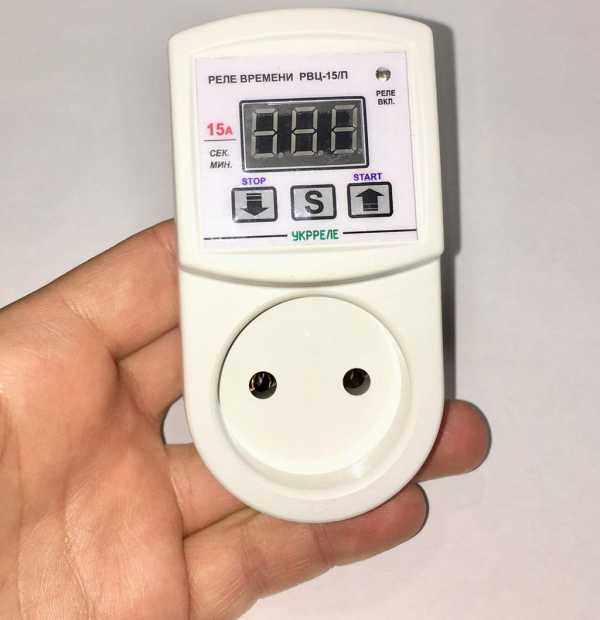

Реле включения и выключения
Это модуль для запуска оборудования в работу и отключения агрегата. Реле включения насоса отопления – важный узел, отвечающий за поддержание работоспособности всего блока.
Задача агрегата проста:
- снижение уровня давления в сети – сигнал для запуска устройства в работу, реле включает оборудование;
- превышение установленной нормы давления – сигнал для остановки оборудования.
Таким образом, при прекращении разбора теплоносителя, повышении давления в сети, таймер для насоса отопления срабатывает на отключение. Возобновление разбора горячей воды приводит к снижению показателя давления, запускает устройство в работу. Устанавливать или нет терморегулятор, ИБП, дело хозяина.
Качественный насос циркуляционный с датчиком температуры обладает рядом преимуществ:
- снижает расход топлива;
- обеспечивает поддержание комфортной температуры в помещениях;
- дает возможность быстрой коррекции режима работы.
Специалисты рекомендуют выбирать устройства в соответствии с указаниями производителей. Изготовители оборудования без автоматического блока управления прописывают в техническом паспорте параметры блока, подходящего для монтажа на устройствах.
Чтобы упростить регулировку поступления воды в батарее, рекомендовано оснастить терморегуляторами все батареи в доме. При их выборе надо учитывать градации настройки – чем меньше деления, тем точнее режим. Практичнее брать устройства с градацией шкалы до 5 градусов.
build-experts.ru
Автоматика для циркуляционного насоса отопления, ИБП, терморегуляторы, таймеры
Выбор варианта системы отопления для частного или загородного дома – это довольно серьезный и ответственный момент. Если вы выбрали отопительную систему с естественной циркуляцией, то нужно знать, что потребуется установить котел, зависимый от электроэнергии. Однако для их работы совсем не обязательна бесперебойная подача электричества, которую сможет обеспечить бесперебойник для насоса отопления. В наших условиях внезапное отключение электричества может происходить не так уж и редко, и энергозависимость отопительной системы может быть довольно существенным и важным аргументом. Именно поэтому важным становится такой вопрос, как автоматика для циркуляционного насоса отопления и специальные приспособления для обеспечения его энергией.
Автоматика для циркуляционного насоса отопления
Источник бесперебойного питания
Бесперебойное питание для насоса отопления – конечно, важный момент. Однако не стоит спешить с выбором отопительной системы, пока не будут изучены все их преимущества и недостатки. Если ваш выбор остановился на системе отопления с естественной циркуляцией теплоносителя, то необходимо учесть, что у нее тоже есть некоторые минусы. Самый главный недостаток состоит в том, что если будет отсутствовать автоматика или насос, то система может выйти из строя или, по крайней мере, не будет обладать должной эффективностью. Также отсутствие данных компонентов негативно скажется на объеме потребляемого топлива, а значит, такая система принесет вам немалые финансовые потери.
Установка ИБП для насоса отопления будет отличным решением для предотвращения подобных проблем.
Установив ИБП для циркуляционного насоса отопления, можно не волноваться, если вдруг отключится электричество, так как такое оборудование оснащено автоматикой. Такое оборудование имеет аккумулятор для насоса отопления, который обеспечит бесперебойную работу насосов и других энергозависимых компонентов системы отопления, если вдруг отключится электричество.
ИБП для циркуляционного насоса отопления
Есть еще один способ, который создаст все условия для того чтобы компоненты отопительной системы не теряли свою работоспособность. Речь идет о дизельном или бензиновом генераторе. Данный способ более надежный, но в то же время, более дорогостоящий. Тем не менее, даже у генераторов есть свои недостатки: некоторые подобные устройства могут давать на вывод кратковременные броски напряжения. Это может спровоцировать неисправность некоторых автоматических компонентов котла или отопительной системы.
Комплектующие для циркуляционных насосов
Кроме ИПБ для насоса отопления, отметим также другие комплектующие. А именно — реле давления, это своего рода таймер для насоса отопления.

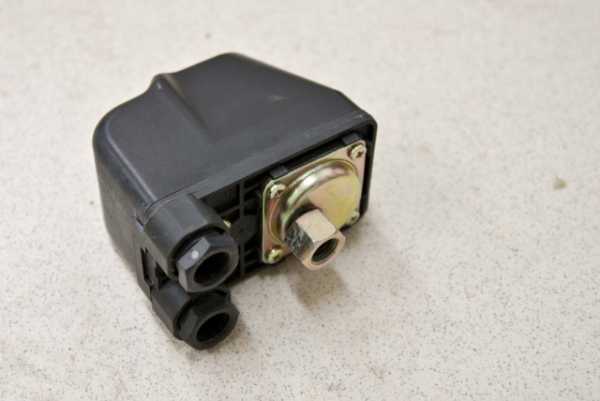

Реле давления
Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.
Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.
Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.
Поделись с друзьями в социальных сетях!
hvosty.ru
Автоматика для насоса (блок автоматического управления)
СодержаниеСфер применения электрических насосов достаточно много. Они применяются на предприятиях, дачах, частных домах. Их стабильная работа обеспечивает постоянное водоснабжение.

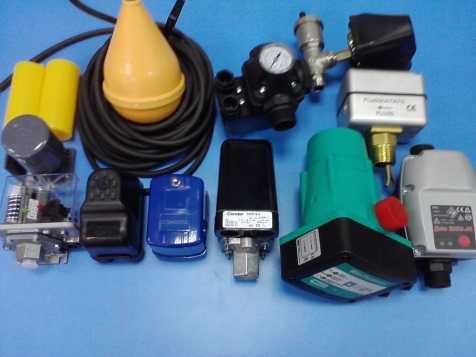

Для поддержания необходимого уровня воды применяется специальная автоматика для насосов, облегчающая использование помп. Нет необходимости вручную включать и выключать насосы. Однако в случае поломки, предусматривается вмешательство человека в работу системы. Происходит так называемый переход в ручной режим управления.
Виды автоматики
В зависимости от принципа работы, выделяют следующие виды автоматик для насосов:
- Реле управления. Её функция заключается в замыкании и размыкании электрической цепи, в зависимости от изменения давления.
- Манометры электроконтактные. Существуют подвижные и неподвижные группы контактов;
- Поплавковая система. Используется в наполняемых емкостях;
- Датчики давления. Меняют сопротивление при прохождении тока, в зависимости от изменения давления;
- Счетчики объема. Бывают механические и электрические. Выдают сигнал в систему, при достижении необходимого объема;
- Преобразователь. Меняет частоту тока питающего помпу;
- Пускатели электромагнитные;
- Схемы переключения работы на другие помпы, с автоматического режима в ручной;
- Световая аппаратура, сигнализирующая о состоянии системы;
- Аппаратура защиты помпы, электрических цепей, геркон (концевой выключатель).
к меню ↑
Принцип работы автоматики
В основном автоматика работает на включение и отключение, в зависимости от установленных настроек и желаемого результата. Если в емкости для жидкости уровень упал, то поплавковая система замыкает цепь, и помпа включается. Когда уровень достигнут, то цепь размыкается, помпа отключается. Так работает автоматика для скважинных насосов. Управляющий принцип обеспечивает откачку воды из скважины.
Разновидности автоматик для насосов
Похожий принцип работы и в замкнутой системе с циркуляционными помпами. Если давление падает, то датчик меняет сопротивление, частота тока увеличивается, и насос начинает работать быстрее. При достижении необходимого давления, сопротивление снова меняется, и насос начинает работать на меньшей частоте.
В случае со счетчиками объема, они таким же образом замыкают контакты цепи, в результате насос включается. При достижении необходимого объема, система отключает его автоматически. Одним из образцов является модель Турби.
к меню ↑
Разновидности автоматики
Существует два основных вида автоматики для насосов:
- Управление помпами на основании давления жидкости в трубопроводе. Данный способ предусматривает установку реле давления в систему водоснабжения. Настраиваются основные два параметра, которые отвечают за включение или отключение помпы. Применяется в скважинах в комплексе с мембранными баками, работа которых поддерживает давление в системе.Необходимо правильно подобрать реле, учитывая характеристики помпы и бака. Такие реле делят на промышленные и бытовые модели. У производственных реле более мощные контактные группы. Настраивать их необходимо с манометром. Справляются с током до 16А. Минусом является слабая точность в настройке нужных параметров. Бытовые реле возможно подсоединять в сеть без предварительной настройки через имеющиеся контактные группы. Они имеют шкалу регулируемых диапазонов работы, чего нет в профессиональных моделях. Насосы для повышения давления воды работают как с профессиональными, так и бытовыми реле. Одним из образцов автоматики для домашней помпы является модель Вистан 3.
- Управление помпой на основании уровня жидкости в накопительном резервуаре.Схема актуальна для наполнения емкостей и поднятия воды в водонапорные башни. Внутри монтируется поплавок или специальные электроды. Устанавливается верхний и нижний уровни. Когда вода достигает нижнего уровня, сеть замыкается, и помпа включается. Достигнув верхнего уровня, сеть размыкается и помпа отключается. Данная конструкция должна быть оснащена сигнализацией о переполнении, или аварийным сливом. Плюсом данной схемы является то, что насос не включается слишком часто. Он работает лишь тогда, когда необходимо набрать полную емкость, а не когда нужно просто добрать воды. Таким образом, увеличивается срок его службы и стабильность работы. Блок управления насосом по уровню применяется в домашних условиях, когда водоснабжение не постоянно.На насосной станции, где емкость резервуара большая, может устанавливаться несколько насосов. Тогда блок управления насосами будет вести настрой за всеми ими. Если один выйдет из строя, то электронная автоматика определит какая из помп неисправна и включит другую.
к меню ↑
Автоматика защиты помпы
Основной причиной выхода помпы из строя, является ее работа вне допустимых зон напряжения. Не допустима эксплуатация без жидкости. При покупке помпы следует обращать внимание на требования по минимальным и максимальным значениям напряжения в сети.
Блок защиты от сухого хода
Постоянно следить за этими показателями не получится, поэтому в систему встраивают стабилизатор мощностей. На нем выставляется максимальное и минимальное значение напряжения. В случае если оно вне допустимой зоны, автоматика отключает помпу. На трехфазных двигателях осуществляется контроль асимметрии и последовательность фаз. Такие стабилизаторы защищают систему от скачков напряжения, используя временную задержку. Надежной моделью является Турби.
к меню ↑
Три вида комбинаций защищающей управляющей автоматики
- Пускозащитные устройства. Являются полностью готовыми к работе устройствами. Их подключают к системе насоса, реле давления, датчикам объема. Много функций и параметров для контроля, но внести изменения в настройки практически невозможно.
- Релейные блоки. Являются обычными пускателями и популярны на рынке. Устройство защищает реле, но функций мало, а для подключения требуется дополнительный защитный автомат.
- Средства управления на базе микропроцессоров. Самые сложные устройства защиты. Позволяют через компьютер следить за температурой, напряжением, сопротивлением и последовательностью работы фаз. Защищает от перепадов напряжения, работы без воды. Применяется в основном в системе с глубинными помпами.
к меню ↑
Какой тип автоматики выбрать для насоса? (видео)
к меню ↑
Рекомендации по эксплуатации
Автоматика для скважинного насоса требует отрегулировать насосный блок на определенные параметры водоснабжения. Вместо скважины может быть колодец.
Инверторный блок управления для скважинного насоса следует устанавливать только после того, как будет проведено бурение скважины, и насосная система водоснабжения будет собрана. Регулировка автоматики для насосной станции должна быть проведена с учетом характеристик скважины.
Скважинный насос с автоматикой – незаменимая вещь на даче или в частном дома, а если в системе с помпой работает Турби, то такой тандем обеспечит стабильность работы.
Колодезные насосы с автоматикой в данное время очень популярны. Бывает, что один насос с автоматикой Турби обеспечивают водой всю деревню.
Автоматика для насосной станции устанавливается для управления скважинным насосом с учетом емкости, в который будет накапливаться вода и объемов необходимого водоснабжения.
Автоматика для циркуляционного насоса применяется для постоянного водоснабжения системы отопления. Существует регулируемый параметр, который определяет интенсивность работы.
Автоматика циркуляционного насоса в системе отопления
Циркуляционным насосом вода создает давление, благодаря которому жидкость проходит по всей системе. Циркуляция является необходимым условием водяной системы отопления.
Блок автоматического управления насосом должен быть расположен в сухом, легкодоступном месте. При подключении к автоматике насоса следует знать, что все характеристики должны соответствовать нормам и инструкциям.
Как настроить автоматику насосно-смесительного блока, можно узнать в интернете, на форумах, или из прилагающейся инструкции к автоматической системе управления вашими помпами.
Установленный и настроенный блок автоматики для насоса, подключение которых было проведено правильно, будет регулировать все виды водоснабжения, из скважины, колодца или водопровода. Автоматизация обеспечивает удобство в пользовании, регулируя электронасос автоматически. Прекрасным выбором блока управления небольшой насосной станции, станет модель Пампэла ВиСтан или Турби.
nasosovnet.ru
Электрическая схема циркуляционного насоса для отопления
Как подключить циркуляционный насос к электричеству?
Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!
Что важно знать?
Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:
- непосредственное подключение в электросеть 220 В;
- подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).
Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.
Способы подключения

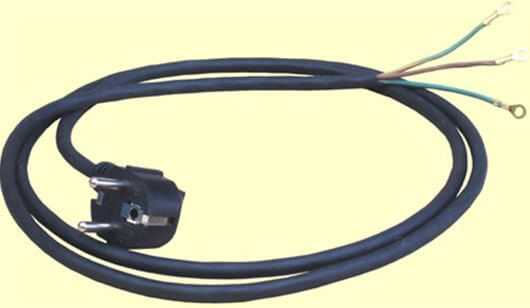

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:
В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.
При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:
Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

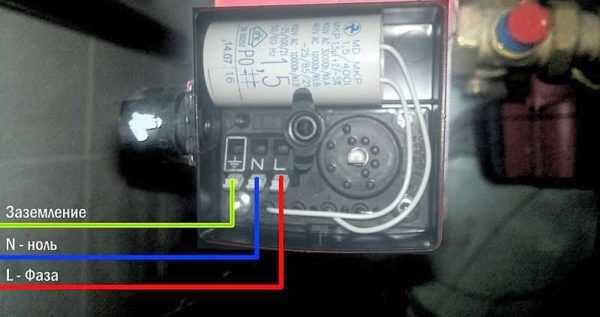

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:
Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.
К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.
Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:
Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.
В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.
Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:
Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.
Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:
Схема подсоединения циркуляционного насоса к термостату
Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!
Будет полезно прочитать:
Схема подсоединения циркуляционного насоса к термостату

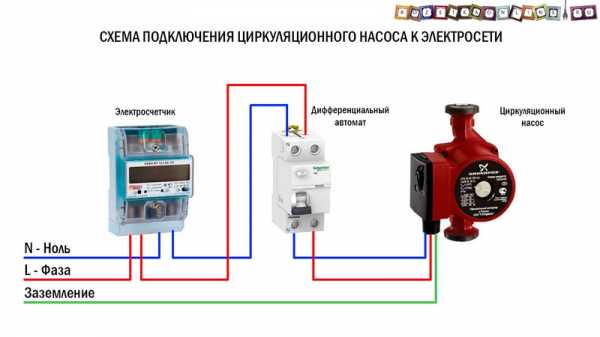

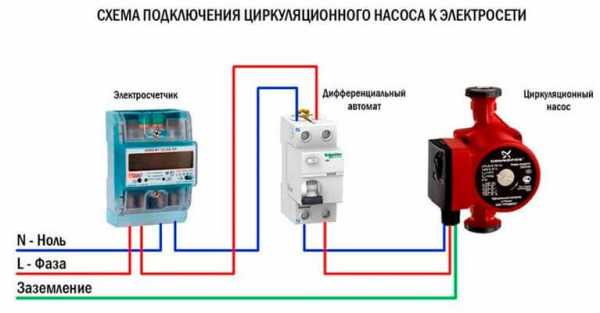

Cхема подключения циркуляционного насоса к электросети
Схема подключения циркуляционного насоса к электросети выглядит следующим образом
Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.
Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.
Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме – ЗДЕСЬ (ссылка откроется в новом окне).
Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.
Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.
При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

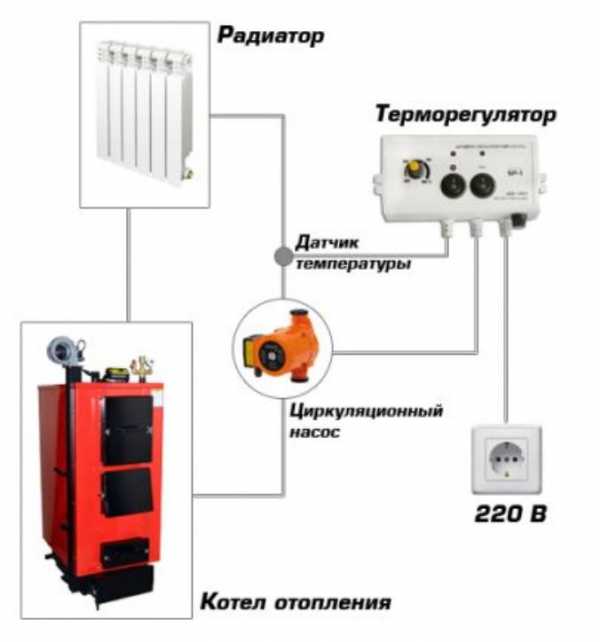

Схема подключения циркуляционного насоса через термостат выглядит следующим образом
Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.
Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат. с выносным датчиком температуры, который закрепляется на трубе.
Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.
Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)
Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы .
Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .
При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

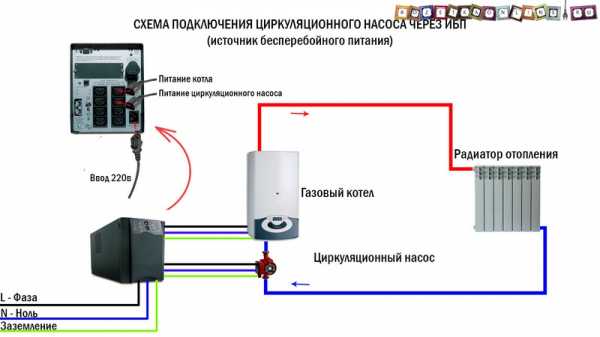

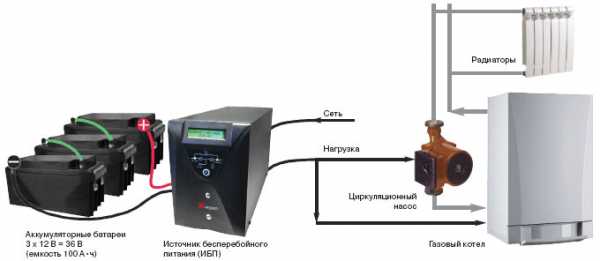

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом
Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.
Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.
Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.
А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!
Как установить циркуляционный насос
В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.
Что такое циркуляционный насос и для чего он нужен
Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

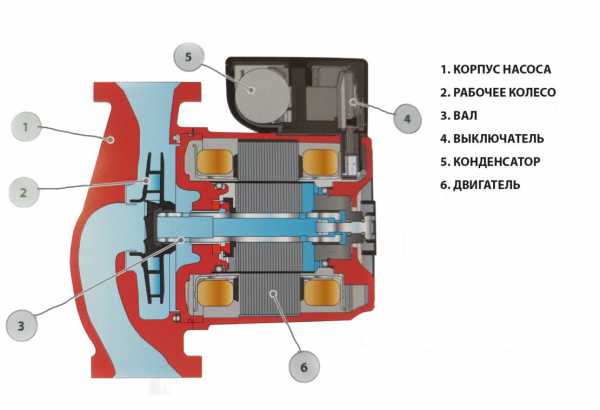

Циркуляционный насос с мокрым ротором в разрезе
Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

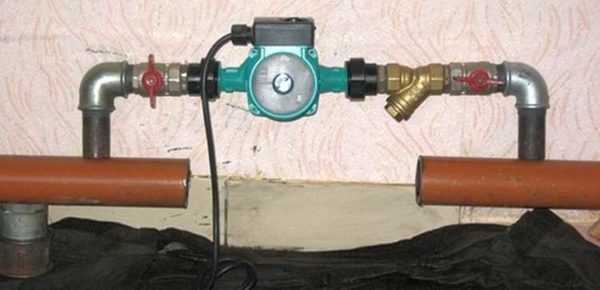

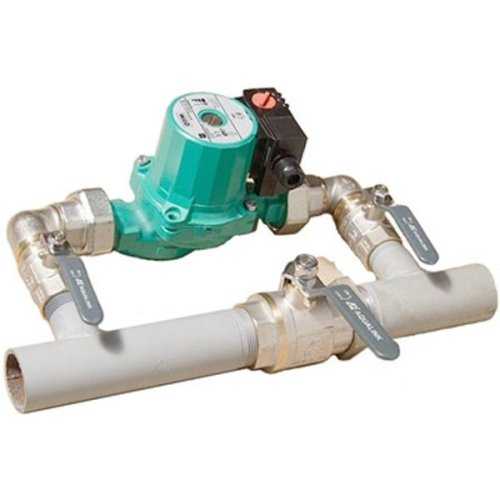

Куда ставить

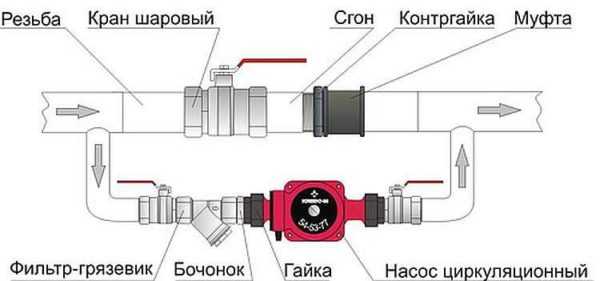

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

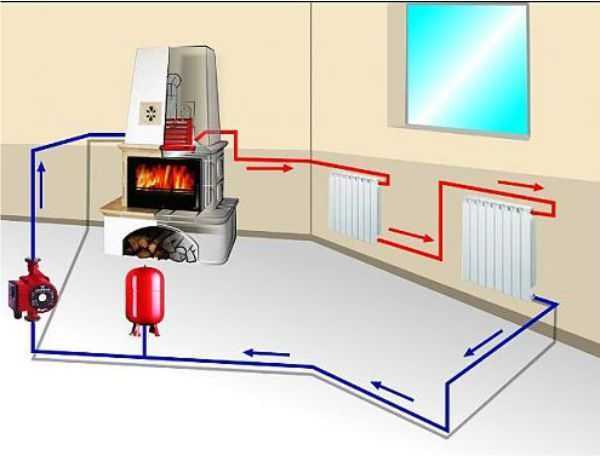

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Подключение к электропитанию
Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.
Схема электрического подключения циркуляционного насоса
Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.
Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.
Куда подключать кабель электропитания
Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.
Как подключить циркуляционник к электричеству через стабилизатор
Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?
Идея правильная — слишком длинная трасса для одного насоса.
Источники: http://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html, http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa
teplosten24.ru
Контроллер для циркуляционного насоса котла KG CS-07
Контроллер KG CS- 07 предназначен для управления насосом, обеспечивающим циркуляцию воды в системе центрального отопления. Заданием регулятора является включение насоса, если температура превысит заданное Вами значение, а также выключение его, если котел охладится (в результате погашения). Это позволяет избежать ненужной работы насоса, что позволяет сэкономить электроэнергию (в зависимости от степени использования котла экономия может быть даже 60%), а также продлить срок службы насоса. Благодаря этому увеличивается надёжность насоса и снижаются затраты связанные с его эксплуатацией.
Терморегулятор оснащен системой анти -стоп .
Еще одна полезная функция – звуковой сигнал , который указывает, что температура слишком высокая . Сигнал начинается , когда температура в точке где установлен датчик превысить ( 90 ° C ).
Терморегулятор также оснащен системой антизамерзания и включает насос, когда температура опускается ниже 5 градусов С. Ниже этой температуры, насос работает все время.
Питание: 230/50Гц + / -10%
Потребляемая мощность: 2 Вт
Температура окружающей среды : от -10 до 50 ° C
Нагрузка на выходе насоса : 6
Диапазон измерения температуры : от 0 до 99 ° C
Регулируемый диапазон температур : от 5 до 80 ° C
Сила температуры датчика : от -10 до 120 ° С
Длина кабеля датчика : 1,2 м
Терморегулятор CS- 07C
Терморегулятор CS-07C может быть использован как термостат или контроллер насоса напольного отопления. Устройством можно регулировать температуру включения и отключения насоса. Насос включается в случае превышения температуры установленной пользователем (O) и будет выключаться после достижения установленной пользователем температуры (U).
CS-07C оснащен функциями анти-стоп, который предотвращает залипание насоса вне отопительного сезон каждые 14 дней в течение примерно 15 секунд. Еще одна полезная функция контроллера является звуковой сигнал, который сигнализирует о слишком высокой температуре. Сигнал появляется, когда температура в месте, где установлен датчик превышает (90 град. C). Контроллер также оснащен защитой от замерзания и запускает насос, если температура падает ниже 5 ° С ниже этой температуры насос работает все время.
Питание: 230/50Гц + / -10%
Потребляемая мощность: 2 Вт
Температура окружающей среды : от -10 до 50 ° C
Диапазон измерения температуры : от 0 до 99 ° C
Регулируемый диапазон температур : от 10 до 75 ° C
Сила температуры датчика : от -10 до 120 °
Инструкция на контроллер насоса котла можно скачать ниже в разделе спецификация
Вентилятор для котла:
В некоторых моделях пиролизных или обычных котлов на твердом топливе удобно использовать принудительные вентиляторы отсоса воздуха, дымососы. У Польского производителя MplusM, они представлены сериями RR 152-3030 LH, R2E 150 AN91-06, R2E 180 CG 82-05+kond, R2E 210 AA 34-05+KPL. Узнать стоимость различных по характеристикам дымососов MplusM, можно перейдя по ссылке ниже….
Для управления котлом в автоматическом режиме, по заданным параметрам температуры, времени и прочему, к вентилятору необходимо подключить блок управления, контроллер. Этот прибор, со встроенным микропроцессором, по заданным програмам в базе или же на основе пользовательских установок, будет управлять работой вентилятора наддува или дымососом. Все контроллеры для вентиляторов или дымососов, снабжены несколькими заводскими программами управления работой вентилятора. В некоторых их них, есть расширенный функционал. Можно не только задать время включения и выключения вентилятора по температуре теплоносителя, но и задать обороты вентилятора (мощность наддува) на каждом из стадий работы отопительного котла. Самые популярные модели контроллеров: АТОС, Комфорт Эко, KG Elektronik CS-19. Цена на контроллеры для котла зависит от количества в заказе.
Например, цена блока управления-
Для нетребовательного покупателя или ограниченного в финансовых возможностях, производители выпускают бюджетные версии комплектов для подключения к котлу (вентилятор+контроллер). Эти комплекты доступны по цене, но ограниченны по функциональным возможностям. Например: Блок управления котлом PK 22+вентилятор NWS 75
xn--80aafb4ai5ck.xn--p1ai
