#1 gonta

Отправлено 15 September 2016 07:55

Не стал создавать отдельную тему.Может тут кто посоветует.

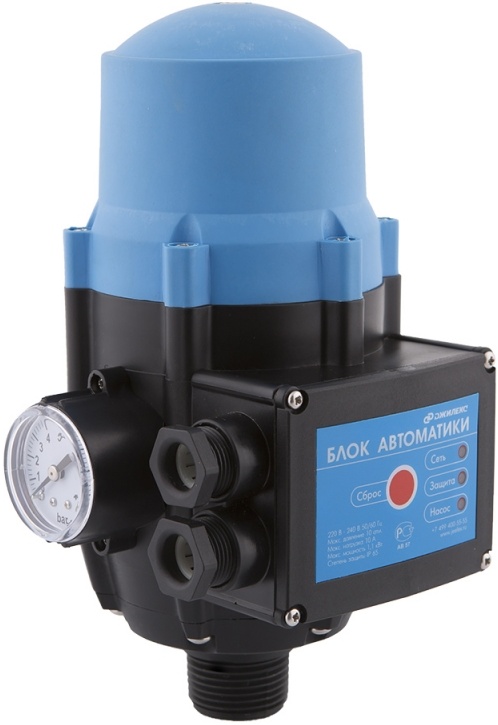

Имеем блок автоматики Джилекс от насосной станции.

Заменил электронную начинку.Старая ушла в глухую защиту.

Станция запускается, работает секунд 5 и выключается.

В независимости от того-накачала давление или нет в гидроаккумулятор.

Если кнопку перезапуска”сброс” нажать-пока держишь ее-насос работает.

На автоматику не переходит.







Прикрепленные изображения

Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#2 mehanik1102

Отправлено 15 September 2016 08:07

кто посоветует.

Посоветую. Поставить ЭКМ и 2 реле. И забыть о проблемах.

  • Наверх
  • Вставить ник

#3 gonta

Отправлено 15 September 2016 08:12

mehanik1102,

Эта штука без проблем работала 7 лет.Реле давления конечно заказал, но охота понять-почему не работает как надо!


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#4 SergDemin

Отправлено 15 September 2016 08:14

gonta, похоже, что то с датчиком потока. Она включается при появлении расхода воды и выключается через 5 секунд после прекращения расхода воды . Датчик потока совмещён с обратным клапаном. Внутри него магнит.  Либо в электронике датчик магнитного поля неисправен, либо с магнитом что то.

 Был случай, в электронагревателях после 5 лет эксплуатации переставала работать автоматика. Магнит от влаги в труху превращался.

Сообщение отредактировал SergDemin: 15 September 2016 08:17

  • Наверх
  • Вставить ник

#5 gonta

Отправлено 15 September 2016 08:26

gonta, похоже, что то с датчиком потока. Она включается при появлении расхода воды и выключается через 5 секунд после прекращения расхода воды . Датчик потока совмещён с обратным клапаном. Внутри него магнит.  Либо в электронике датчик магнитного поля неисправен, либо с магнитом что то.

 Был случай, в электронагревателях после 5 лет эксплуатации переставала работать автоматика. Магнит от влаги в труху превращался.

Вчера разобрал-магнит заменил.Герконы проверил на снятой плате-срабатывают.

К обоим герконам подпаял провода-для контроля.Насос запитал отдельно.

Смотри мои наблюдения.

1.Давление в системе 0.Нижний геркон замкнут-напротив него магнит.

2.Включаем насос-нижний геркон размыкается.

3.Верхний геркон почему-то вообще не замыкается ни при каком давлении.

Блин, старую плату когда дал мужику для образца не срисовал.Возможно верхний геркон неверно стоит.

А он ее выкинул.


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#6 SergDemin

Отправлено 15 September 2016 08:34

gonta, Там  мембрана подпружиненая стоит, может с ней что.  Она ход вверх магниту ограничивает. Это датчик давления  так сделан. Вы попробуйте внешним магнитом симмитировать  движение внутреннего магнита. И плату проверите и поймёте, где проблема.


  • Наверх
  • Вставить ник

#7 SergDemin

Отправлено 15 September 2016 08:38

gonta, кстати, верхний как раз наличие потока и показывает, а нижний, замыкается при снижении давления. Автоматика потока не видит.


  • Наверх
  • Вставить ник

#8 gonta

Отправлено 15 September 2016 08:38

SergDemin,

Да я знаю друже про мембрану.

Имитацией -герконы срабатывают.

Господа модераторы, сделайте доброе дело-перенесите эти все посты в отдельную тему.А то мало-ли проблемы у форумчан будут-утомятся искать.


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#9 gonta

Отправлено 15 September 2016 08:40

gonta, кстати, верхний как раз наличие потока и показывает, а нижний, замыкается при снижении давления. Автоматика потока не видит.

ага!Вот она где собака порылась!Спасибо огромное!!!!!


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#10 SergDemin

Отправлено 15 September 2016 08:40

gonta,  так при имитации  работы электроника себя нормально ведёт?


  • Наверх
  • Вставить ник

#11 gonta

Отправлено 15 September 2016 08:47

ну герконы срабатывают четко. А когда неизвестен алгоритм устройства-как поймешь!

Реле не зря заменил много лет назад на эту приблуду.


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#12 gonta

Отправлено 15 September 2016 08:55

gonta, кстати, верхний как раз наличие потока и показывает, а нижний, замыкается при снижении давления. Автоматика потока не видит.

Кстати, а в защиту блок не уходит почему-то….Должен бы поидее уходить если видит отсутствие потока….

Хотя хрен ее поймешь-логику данного устройства….

Старая была на дип элементах, новая-уже на SMD.

Сообщение отредактировал gonta: 15 September 2016 09:00

Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#13 gonta

Отправлено 15 September 2016 09:05

gonta,  так при имитации  работы электроника себя нормально ведёт?

Щас 2112 доделаю, и займусь плотно этой приблудой.Проверю впервую очередь перемещение напряженности магнитного поля при запуске насоса.


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#14 SergDemin

Отправлено 15 September 2016 09:07

gonta

, при отсутствии потока он просто выключает насос. Защита не знаю по какому параметру срабатывает. Разбирался с логикой работы года два назад. Просто из интереса, лет 20 назад нечто подобное делал сам. Постараюсь вспомнить.


  • Наверх
  • Вставить ник

#15 gonta

Отправлено 15 September 2016 09:10

Защита скорее всего срабатывает при наличии двух признаков: замкнут нижний геркон(отсутствие давления) и не замыкается верхний-нет потока.


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#16 gonta

Отправлено 15 September 2016 09:22

а нижний, замыкается при снижении давления.

А с другой стороны если подумать то каким боком нижний то замыкается при снижении давления?

Он же связан(магнитной связью) с обратным клапаном, а не с мембраной.

Вот блин не проверил плавучесть его…..

Сообщение отредактировал gonta: 15 September 2016 09:32

Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#17 gonta

Отправлено 15 September 2016 18:35

Отчитаюсь.

Перенес верхний геркон на 7 мм ниже.Включил.Насос отработал 5 сек, потом включился снова и как бабахнуло!)))))

Нижний геркон разлетелся, дорожки на плате сгорели…..

Вот такие нанотехнологии)))))


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#18 gonta

Отправлено 18 September 2016 01:02

Восстановил старый блок-тот что в защиту уходил. Проблема была в конденсаторе в цепи питания-потерял емкость.

Из-за этого напряжение на схеме было всего 8 В.

Напряжение срабатывания реле-24В


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#19 mcduck

Отправлено 25 April 2021 10:37

Всем привет! В своё время во время грозы сгорела данная плата, были заменены стабилитроны, транзистор и триггер шмитта после чего был убран в ящик. Сейчас наткнулись на него и решили таки его проверить. ))))  При включении в сеть загорается жёлтый светодиод  и замыкаются контакты в релюхе, как при включённом насосе, на герконы не реагирует, даже если герконы выпаять из цепи плата всё равно включает реле. В чём может быть проблема? Я так понимаю что питание идёт мимо герконов.


  • Наверх
  • Вставить ник
