Обзор газовых котлов Protherm
На отечественном рынке имеется широчайший выбор бытовых газовых котлов разных производителей и различных ценовых категорий. Откровенно дешевые аппараты не отличаются надежностью, в них присутствует минимум функций и автоматики безопасности. Модели ведущих брендов практически не имеют недостатков, но малодоступны в силу высокой стоимости. По этим причинам многими специалистами рекомендуется рассматривать установки, находящиеся в средней ценовой категории, отечественных или зарубежных производителей. Ярким представителем этой категории является газовый котел Protherm словенского производства.
Напольные газовые котлы и цены на них можно посомтреть в разделе – http://time-nn.ru/catalog/kotelnoe-oborudovanie/gazovye-kotly-napolnye
Серия напольных газовых котлов Protherm
Под торговой маркой Protherm выпускается широкий спектр отопительных установок для дома, работающих на природном газе. Серию стационарных отопительных установок открывает напольный котел Protherm Волк, не зависящий от электричества.
Следующий в серии напольный газовый котел Protherm Медведь имеет несколько моделей:
KLZ – единственный напольный двухконтурный газовый котел Protherm с двухходовым теплообменником из чугуна, имеющий встроенный бойлер для ГВС емкостью 90 л. Агрегат оснащен двумя расширительными баками, — для системы отопления и ГВС. Линейка мощностей от 18 до 49 кВт включает в себя 4 модификации. Горелка – атмосферная, инжекторного типа, модуляционная. Это значит, что газогорелочное устройство может плавно менять мощность котла в определенном диапазоне. Пуск установки осуществляется электрическим розжигом.
TLO – это полностью энергонезависимый газовый котел Protherm.
Отличается от предыдущей модели отсутствием расширительного бачка и контура для приготовления ГВС. Атмосферная горелка работает в одноступенчатом режиме, разжигается с помощью пьезоэлемента. Линейка модификаций – 4 агрегата мощностью от 18 до 45 кВт. Аппарат не требует подключения к электрической сети, но и уровень автоматизации у него ограничен, установлены только приборы безопасности.
PLO – модель с чугунным двухходовым теплообменником и атмосферной горелкой с двухступенчатым режимом работы. Как опция может быть установлена система принудительного дымоудаления. Розжиг осуществляется от пьезоэлемента, линейка из 5 модификаций перекрывает диапазон мощностей 18—49 кВт. Бытовой одноконтурный напольный котел Protherm Медведь PLO – это несколько упрощенная и более дешевая версия модели KLZ.
Модель KLOM включает 4 модификации, работающие в диапазоне мощностей от 18 до 49 кВт. Контур ГВС или встроенный бойлер отсутствует, чугунный теплообменник нагревается модуляционной горелкой инжекторного типа.
Розжиг и запуск газового котла происходят в автоматическом режиме от электрического элемента.
Напольный газовый котел Protherm Медведь
Завершают серию напольные отопительные установки Protherm Бизон и Protherm Гризли, мощность которых достигает, соответственно, 80 и 150 кВт. Кроме этого, агрегаты Protherm Бизон оборудованы выносным газогорелочным устройством Lamborghini с принудительной подачей воздуха, работающим в двухступенчатом режиме, также могут оснащаться дизельными горелками
Настенные отопительные установки Protherm
В данной серии производятся такие модели газовых котлов Protherm:
- Пантера KTV, KOV;
- Пантера KTО, KOО;
- Гепард MOV, MTV;
- Тигр KTZ, KOZ
Настенный двухконтурный газовый котел Protherm Пантера KTV и KOV укомплектован стальным нержавеющим теплообменником и проточным элементом для приготовления ГВС. Линейка включает в себя 2 модификации мощностью 25 и 30 кВт, агрегаты оснащены собственными циркуляционными насосами и трехходовыми клапанами.
Пантера – это турбированный двухконтурный газовый котел торговой марки Protherm, в нем горелки работают в закрытой камере сгорания с принудительной подачей воздуха вентилятором. Установки Пантера KTО и KOО бывают только мощностью 25 кВт и отличаются от предыдущей версии отсутствием контура для подачи ГВС. Работа котлов происходит в автоматическом режиме, начиная со стадии розжига от электрического элемента.
Менее мощные газовые котлы Protherm Гепард (11 и 23 кВт) также оснащены контуром для ГВС, модификация MOV работает при атмосферном давлении, MTV – с вентилятором при закрытой камере сгорания. Автоматика установки имеет функцию предварительного подогрева проточного теплообменника для ГВС, что делает подачу горячей воды практически сразу же после открывания крана. Электронный блок, управляющий работой Гепарда, дает возможность подключить к нему автоматику, реагирующую на изменение температуры наружного или комнатного воздуха. Для этого достаточно приобрести выносной терморегулятор для газового котла Protherm, он продается как дополнительное оборудование.
Отопительные агрегаты Protherm Тигр отличаются от прочих настенных моделей встроенным бойлером для нужд ГВС вместительностью 45 л. Вода в нем находится в подогретом состоянии, а помимо прочей автоматики в «Тиграх» задействован таймер, он дает возможность получить потребителям горячую воду в указанное время.
Компания производит котельные установки, работающие на других видах энергоносителей, а также прочее дополнительное оборудование, такое как теплогенератор для газового котла Protherm. Он представляет собой бойлер косвенного нагрева, который можно использовать для подачи ГВС в больших количествах. Все газовые отопители оборудованы надежной автоматикой безопасности, одна из задач которой – отключить подачу газа при затухании пламени горелки. На дисплее появляется ошибка F29, для газовых котлов Protherm это значит, что горелка погасла и доступ газа перекрыт.
Источник: http://cotlix.com/41-gazovye-kotly-protherm
Ответы специалистов по ремонту котлов Протерм Медведь
Вопрос:
Как организовано заполнение системы отопления водой в газовом котле
Протерм Медведь klz? В котле есть 3 крана.
Какой куда крутить? Или нужно
дополнительную линию от водопровода до обратки котла вести?
Ответ:
Необходима линия подпитки котла.
Вопрос:
3 месяца как установлен котел Протерм клз 40 с турбонасадкой. Бессимптомно выскакивает ошибка F1. Может 1 раз в несколько дней, может несколько раз в день. Испробовал многое: 1. Вилу местами менять. 2. Другие фазы давать. 3. Заземление смотреть. Грешу на датчик тяги. Может он перегревается. Уже и батарею в котельной перекрыл, чтобы температуру снизить. Дверь в котельную постоянно открыта для увеличения притока воздуха. Сегодня протер от пыли датчик тяги. Пока все бесполезно. Возникла мысль: нельзя ли как-нибудь загрубить чувствительность данного датчик (уменьшить влияние перегрева)? Отогнуть, в конце концов датчик подальше от камеры сгорания?
Если в зоне термопары горелка забилась, то это спасет не на долго.
Первое условие для котлов с полу-турбо это не сыпучее основание пола –
например, плитка, и отсутствие мелкого мусора на полу.
Посмотреть все коды ошибок котлов Протерм
Горелка, которой 2 месяца, в котельной лежит на полу плитка, но в доме полным ходом ведутся отделочные работы итог ошибка F1 и прочие сбои. Подскажите, как прибавить газ на розжиг?
Ответ:
На горелке отмечено место, где находятся датчик наличия пламени и эл. розжиг. Ничего страшного там нет:
1.перекрываете газ,

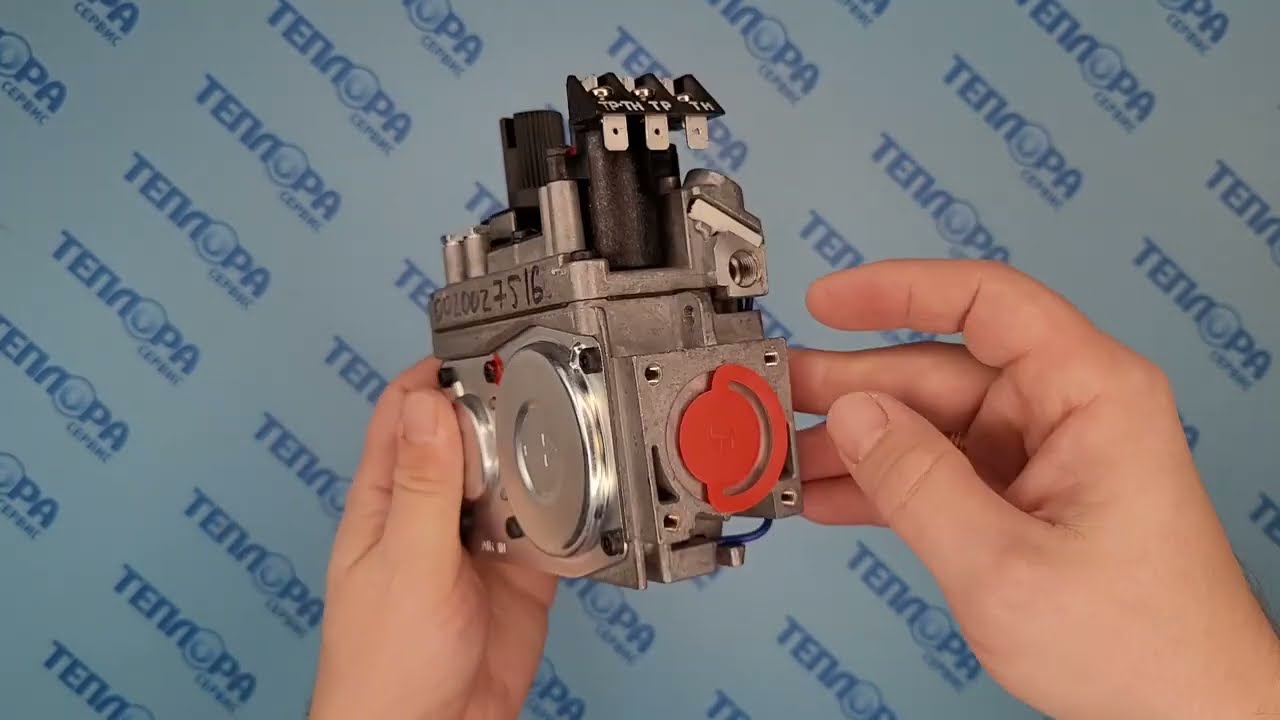

2.открываете крышку, откручиваете патрубок газовой горелки от газового клапана (такая красная коробочка)
3.откручиваете 2-а датчика от горелки (запомните, где какой стоял), это пьезорозжиг и датчик наличия пламени,
4.откручиваете по бокам горелки крепежные болты,
5.вынимаете горелку и смотрите!
Обратите так же внимание на датчики, если есть окалина или грязь,
промойте.
Самое хорошее средство для промывки это очиститель для
монтажной
пены, продается везде, где продают монтажную пену. Распылите смывку на
датчик и протрите сухой тряпкой, не используйте всякие наждачные
бумаги
и надфили, а то есть и такие люди! Таким же способом можете очистить и
горелку.
Вопрос:
Хотел бы узнать (котел Протерм 40klom) при установленной температуре 55 или 60 градусов, при нагреве до указанных температур стрелка указателя давления должна подниматься или стоять на установленном режиме, а при достижении указанных параметров температур – опускаться или стоять в указанном диапазоне.
Ответ:
Видимое изменение вы увидите только при первоначальном запуске котла,
когда система холодная. В момент разогрева системы если вы нагнали
давление 1 бар. при достижении температуры 55-60 С, давление поднимется
примерно до 1,3-1,6 бар. Когда система уже разогрета в рабочем такте
работы котла, видимых перепадов давления вы не заметите.
Единственное
когда вы можете увидеть перепад давления, это когда включается –
выключается загрузочный насос бойлера.
Вопрос:
у меня Котел протерм 50 (Медведь) прошлую зиму работало всё в норме, а в эту зиму стало греть 1 этаж хорошо а 2 и цоколь плохо в чем загвоздка не пойму, котёл чистили не помогло.
Ответ:
1.Проверьте работу насосов.
2.Проверьте систему на предмет воздуха в системе, обычно воздух собирается в верхней точке то есть в вашем случае это второй этаж.
3.Проверьте давление в системе насос эффективно работает при давлении в системе как минимум 0,8 бар., для системы отопления рабочее давление в среднем составляет 1-1,8 бар.
Вопрос:
купила в октябре протерм газовый котел 50клз работал месяц и выдает ошибку ф1, что делать.
Ответ:
Ошибка F1 (ошибка потери пламени) довольно таки зловредная-предлагаю следующее:
1.попробуйте сбросить котел через кнопку Reset – она находится над
кнопкой
включения котла.
2.попробуйте поменять полярность сети – выньте вилку из розетки переверните и вставьте в розетку, после данной процедуры после включения кнопки питания котла, не забудьте нажать Reset
Проверьте обязательно, есть ли заземление у котла!!!!
Вопрос:
Котел 50 TLO – (Медведь). Сейчас температура на улице понизилась до -40 градусов, рабочий термостат стоит на максимуме, термометр показывает интервал от 60 до 75 градусов, и срабатывает автоматика. Как сделать (отрегулировать) чтобы температура поднялась до 90 градусов, т.к. у нас в Якутии температура понижается и до -50 градусов. И в помещении уже холодно.
Ответ:
На счет винт “пилота” крутил его в принципе зря, он управляет только пламенем на запальной горелки, то есть он предназначен для разогрева термопары управляющей газовым клапаном-по простому это как в газовой плите газ контроль, пламя пропало газ перекрылся.
Для регулировки
основной горелки, которая нагревает у тебя теплообменник, используется
газовый балансировочный винт.
Находится он под ручкой управления на
клапане – такой большой винт под прямую отвертку. Откручиваешь этот
винт-это заглушка, под ним находится регулировочный винт-крутишь его по
часовой давление на горелке увеличиваешь, против часовой уменьшаешь.
Вопрос:
Добрый день. Котёл Протерм Медведь отработал всю зиму отлично. Но вот на следующий год не запускается без напряжения в сети меньше чем 250. И выдаёт ошибку F4. Как решить проблему и не вредно ли для котла работа на таком высоком напряжении.
Ответ:
а как повышаете напряжение в сети? ошибка F04 лечится заменой датчика температуры ГВС.
Вопрос:
Котёл PROTERM Медведь TLO 30. Фитиль горит, но электроклапан основных горелок не срабатывает. Подскажите, какое напряжение должна выдавать многократная термопара, достаточное для срабатывания электроклапана. Что ещё может быть причиной этого явления, и каков может быть выход.
Ответ:
Если на клапан основной горелки, с генератора термо ЭДС (через
терморегулятор) приходит недостаточное напряжение – вот вам и результат.
Вопрос:
Здравствуйте! подскажите пожалуйста как подключить турбонадставку PT 50 к котлу Медведь PLO 50?
Ответ:
Посмотрите внимательно документацию котла и приставки – там подробно все расписано.
Вопрос:
Протерм Медведь 20 TLO периодически тухнет запальник. После включения остывшего котла после розжига запальника и включения основной горелки также может происходить отключение котла. Есть подозрение на датчик сброса тяги. Как проверить что эти отключения могут происходить из-за срабатывания аварийных датчиков температуры и тяги? Как их проверить по отдельности?
Ответ:
Исключив их на время из схемы, заменив перемычкой – но только для проверки!!! Датчик тяги проверяется легко – миливольтметром – при работе на нем не должно падать больше чем 4 мВ.
Вопрос:
помогите пожалуйста, кто чем может. Проблема такая, при запуске котла
Protherm Медведь 40 PLO не фиксируется пламя на фитиле. Термопару
проверил работает, чем можно заменить магнитную пробку? Покупать газовый
клапан, дорого.
Ответ:
Сопротивление промежуточных датчиков и тд. Ваша пробка это клапан электромагнитный. Включите термопару на прямую, возьмите в руки клапан, зажгите зажигалку, нажмите на клапан и проверьте, как он срабатывает! Дополнительное сопротивление на контактных соединениях и датчиках тяги и перегрева не даст работать Вашему котлу.
Вопрос:
В газовом котле Протерм Медведь на 45 кВт стал плохо работать пьезорозжиг. Можно ли его заменить на электрический поджиг?
Ответ:
Такая переделка нецелесообразна. В таком случае надо будет менять газовый клапан, автоматику розжига и другое – дешевле приобрести новый котел. Но сделать котлу профилактику требуется обязательно. Скорее всего, у вас проблемы с тягой: это перепад давления в летнее время или малый приток свежего воздуха в котельной. Нужно слегка подогнуть электрод розжига, иначе он видит, что тяги нет, и не срабатывает.
Вопрос:
Чугунный напольный Protherm Медведь 50 не можем запустить: показывает
ошибку F1.
Что это может быть и что предпринять?
Ответ:
Нажмите кнопку Reset для сброса ошибки и повторите запуск. По коду ошибки это означает потерю пламени. Надо проверить давление газа на входе – возможно, оно низкое. Также мог сработать аварийный термостат или неисправен или засорен датчик электрода ионизации.
Вопрос:
В газовом котле Медведь 30 KLZ потек встроенный бойлер, уже 3 бойлера сменили за 10 лет, и вот опять… Вода у нас своя, из колодца. В чем может быть причина, и что дальше делать?
Ответ:
Факторов, разрушающих металл котлов, множество. Один из них – вода, избыточно насыщенная кислородом. Колодезная вода относится к таким факторам. Кислород при нагревании очень агрессивен и вызывает сильное ржавление стенок котла. Также могут происходить активные электрохимические реакции по причине блуждающих токов.
Вопрос:
Напольный котел Protherm 50 TLO потек – за сутки с пола собирают по 2 ведра воды… Что можно сделать?
Ответ:
Для выяснения источника течи необходима диагностика котла.
Возможно
могла лопнуть секция, разошлось соединение патрубка, потекла группа
безопасности.
Это может быть конденсат, если котел постоянно работает с перегрузкой.
Если проблемы с теплообменником, то в маломощных котлах до 45 кВт они
не ремонтируются, а просто весь котел идет под замену.
Вопрос:
Напольный газовый котел Протерм Медведь стал очень плохо работать: запускается с 5-го раза, проблемы с поджигом, лампочка индикатора перестала включаться. Что с ним случилось?
Ответ:
По описанию очень похоже, что вышла из строя плата. Только замена.
Вопрос:
Напольный котел Протерм Медведь KLZ 50. Работает нормально несколько лет. Принюхиваюсь к форсункам. Когда пламя горит – запаха нет. Когда тухнет, чувствую запах газа. (Выключал котел тумблером – пахнет). Перекрывал подачу газа – все равно припахивает. Так должно быть или нет?
Ответ:
Нюхая газ на форсунках, Вы нарушаете правила безопасного пользования
газом в быту. Профилактические работы на газовых котлах необходимо
проводить ежегодно.
Вопрос:
Котел Protherm 40 KLO R15 версия “медведь”. Периодически происходит следующее: при включении горелка работает несколько секунд, затем останавливается и через несколько секунд все повторяется. Так может длится около часа, потом какое то время котел работает нормально. Изредка выходит в аварию. Поджигаю вручную.
Ответ:
Необходимо проверить правильность подключения электричества (фаза – ноль).
Вопрос:
Такой вопрос: на котле Протерм 30 ТЛО Медведь прекратилась подача газа на основную горелку, запальник при этом горит, тяга в дымоходе есть, напряжение на термопаре 120-130мВ, температура в системе меньше 60С, давление газа в норме, система отопления открытая, что может еще блокировать подачу газа?
Хотел еще сделать пометку, что котел новый и работает совместно с
бойлером 100МS. Раньше такого не было. Был замечен еще такой момент:
если
вынуть термопару из гильзы и прогреть ее открытым пламенем, то
напряжение возрастает больше 200мВ и продолжает расти при дальнейшем
нагреве
при этом, если установить термопару обратно в гильзу (котел не запущен)
и после запустить котел, все
работает в норме.
