Основные неисправности и методы устранения

Система датчиков постоянно мониторит состояние всех узлов котла, при появлении каких-либо сбоев сигнализируя на плату управления. На дисплее появляется определенный код, обозначающий ту или иную неисправность.

Основные коды ошибок:

• Е01. Нет пламени. Возможно отсутствие подачи газа, сбой системы розжига или отказ датчика.
• Е02. Перегрев теплообменника. Причиной является слой накипи или снижение сечения трубопроводов..
• Е03. Отказ или поломка вентилятора. Заменить устройство.
• Е05. Сбой или КЗ датчика температуры ОВ.
• Е06. Сбой или КЗ датчика ГВС.
• Е10. Низкое давление ОВ. Возможна протечка в самом котле или где-либо в отопительном контуре.
• Е25-26. Отказ циркуляционного насоса или вход из строя датчика.
• Е35. Паразитное пламя. Появление капель воды на плате, пробой питания датчика на плату.
• Е96. Упало напряжение в сети.

Полный перечень кодов значительно шире, но приводить его целиком нет смысла. При появлении того или иного кода следует нажать кнопку «R» и удерживать ее 2-3 секунды до сброса ошибки. Если она появляется снова, следует срочно вызывать мастера.

Особенности модели

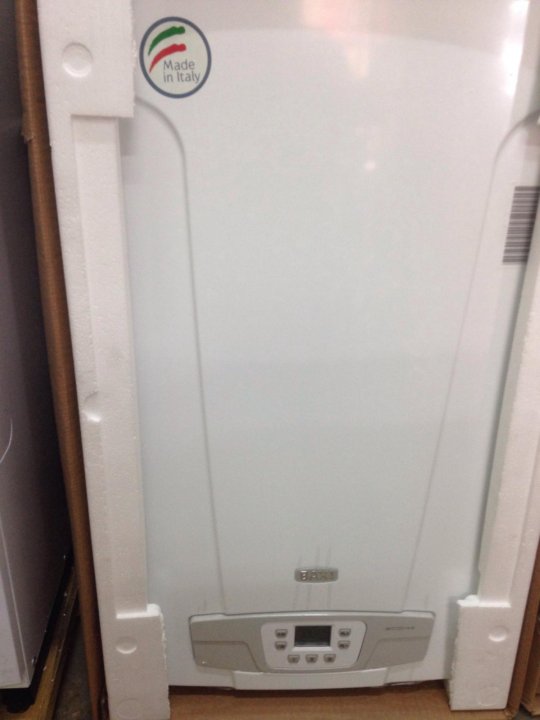

Baxi ECO Four 24 F двухконтурный котел с закрытой топочной камерой имеет два независимых теплообменных аппарата, поэтому при горячем водоразборе нагрузка в системе отопления не падает.

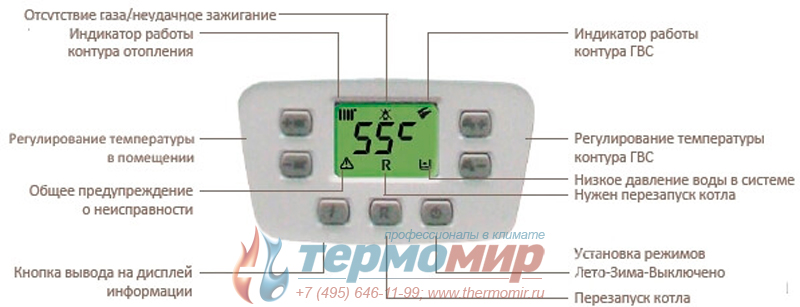

Агрегат оборудован современным жидкокристаллическим дисплеем, который выполняет визуализацию всего процесса управления теплоэнергетическими процессами с фиксаций рабочих параметров по температуре и давлению теплоносителя и другим контролируемым параметрам.

Агрегат снабжен полным комплектом вспомогательного оборудования первичные датчики системы теплоснабжения, циркуляционный насос, центробежный вентилятор и расширительный бачок с параметрами по давлению 0.8 бар и объемом 6 л. Котел Бакси Эко Фор 24 имеет патрубки для подключения коаксиального дымохода диаметром 60-100 мм.

Коды ошибок газового котла Baxi Eco Four

Комплект первичных датчиков выполняет постоянный мониторинг состояния всех функциональных элементов котлоагрегата и при появлении сбоев сигнал поступает на электронную плату, анализируется чипом и выдается код сбоя на ЖК-дисплей.

Базовые коды неисправностей Baxi Eco Four:

• Е01. Отсутствует факел на горелочном устройстве, из-за падения давления газа или неисправности первичного датчика.
• Е02. Высокая температура в теплообменнике, нарушение циркуляции из-за утечек или накипи во внутренних поверхностях нагрева.
• Е03. Неисправность дутьевого вентилятора в системе дымоотвода.
• Е05. Не исправен датчик температуры в отопительном контуре из-за короткого замыкания. Потребуется запчасть для замены.
• Е06. Не исправен датчик температуры в контуре ГВС из-за короткого замыкания.
• Е10. Давление теплоносителя в отопительном контуре низкое, возможна утечка в контуре.
• Е 25-26. Неисправен циркуляционный электронасос или первичный датчик. Запчасти для замены выбираются только одного бренда.
• Е96. Низкое напряжение в электрической сети.

Полный список кодов намного обширнее, он указан в инструкции Baxi Eco Yome. Не все сбои может устранить пользователь самостоятельно.

При возникновении на электронном табло кода ошибки нажимают кнопку “R” и удерживают ее 3 сек, чтобы сбросить ошибку. В случае, когда она возникает вновь, необходимо пригласить мастера, особенно если котел находится на гарантийном обслуживании.

Для каких помещений лучше всего подходит?

Двухконтурные газовые котлы оптимальным образом подходят для отопления и ГВС частных домов соответствующей площади. Использование этих агрегатов в промышленных или общественных зданиях нецелесообразно из-за несоответствия условий работы и отсутствия должного обслуживания.

Нередко такие котлы приобретаются с расчетом на перспективу и до поры эксплуатируются как одноконтурные установки (только для обогрева помещений). Такой подход вполне оправдан, так как при появлении возможности понадобится лишь присоединить соответствующие трубопроводы, а разница в стоимости не слишком заметна.

Нередко пользователи приобретают котлы Baxi Eco Four 24F для организации отопления квартир намного меньшей площади, чем это задумано конструкцией, рассчитывая получить большой запас прочности.

Ожидания оправдываются не всегда, поскольку работа в нештатном режиме так же вредна для узлов агрегата, как и перегрузки.

Особенности

Модель «BAXI ECO Four 24 F» имеет следующие габаритные размеры — 400x730x299 мм (ШхВхГ), при этом масса составляет 33 кг. Крепится на стену, что удобно и экономит место в помещении.

Принцип и основные параметры работы. Конвекционный тип устройства предполагает выработку тепла от сгорания газа, при этом работает котел на природном газе (метан, расход 2,73 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 13-20 мбар, а допустимое давление сжиженного — 37 мбар, снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД отопителя, при указанных значениях, находится на отличном уровне и составляет 92,9%.

Нагрев воды, теплоносителя в трубах и теплый пол. Данный котел способен выдавать 9,8 л/мин горячей воды (t=35°C). Температура теплоносителя составляет 30-85°С, а в контуре горячего водоснабжения, соответсвенно 35-60°С. Удобно, что есть возможность подключить теплый пол.

Первичный теплообменник. В случае «BAXI ECO Four 24 F» используется медь, ее плюсы — хорошая теплоотдача, небольшой вес и компактность, а главное, это устойчивость к коррозии.

Циркуляционный насос предназначен для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательным компонентом системы отопления закрытого типа, в нашем случае насос входит в комплект.

Расширительный бак компенсирует расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Это дает возможность поддерживать постоянное давление в контуре.

Экономия топлива

Модуляция пламени горелки дает возможность плавно регулировать интенсивность подачи топлива и убавлять/прибавлять пламя, это позволяет снизить потребление газа.

Автоподжиг (Электророзжиг) позволяет «BAXI ECO Four 24 F» производить запуск и гашение горелки, если это необходимо алгоритму, что экономит топливо.

Расход газа	Значение
Природный	2,73 куб. м/час
Сжиженный	2 кг/час

Управление и контроль

Газовый котел «BAXI ECO Four 24 F» управляется электронным способом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (обычно это программаторы, термостаты, пульты ДУ и пр.). Преимущество электронной системы, в том, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения в сети (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля температуры теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или всей системы целиком.

Системы защиты

Газ-контроль — эта полезная функция горелки автоматически прекращает подачу газа, если пламя по каким-либо причинам гаснет.

Предохранительный клапан «BAXI ECO Four 24 F» защищает систему от избыточного давления воды в контуре сверх предельно допустимой нормы.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически сбрасывает лишний объем воздуха, обычно работает вместе с предохранительным клапаном.

Защита от перегрева теплоносителя выключит горелку, если зафиксировано аномальное значение температуры воды.

Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается.

Функция полезна в летний период, когда контур отопления не активирован.

Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, при условии, что температура воды падает до критической отметки и есть риск размораживания отопления. Стоит помнить, что для этого необходимо поступление электричества и газа.

Подключение

• Присоединительный размер для патрубка газа — 3/4″.
• Диаметр коаксиального дымохода — 60/100 мм.
• Для подключения контура отопления — 3/4″.
• Горячее водоснабжение — 1/2″.
• Раздельный дымоход — 80х80 мм.

Для электропитания необходима однофазная сеть (220 вольт) с чистой синусоидой и заземлением.

Автономная работа

При применении источника бесперебойного питания «BAXI ECO Four 24 F» будет функционировать даже при отключении электричества (пример в таблице ниже). Это полезно, когда необходимо зимой уберечь систему от размораживания, или просто сохранить тепло и горячее водоснабжение.

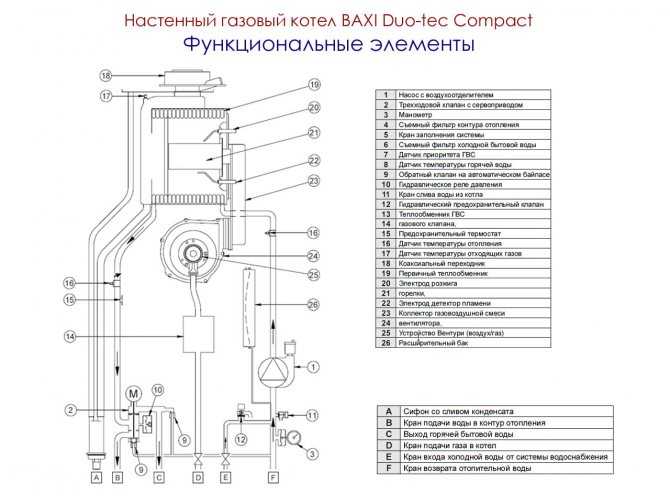

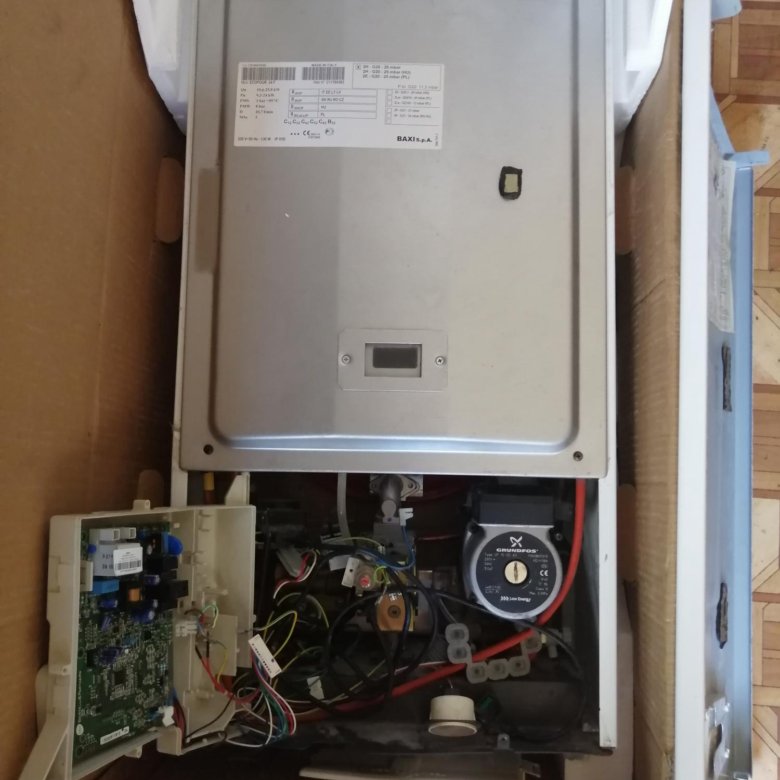

Его устройство

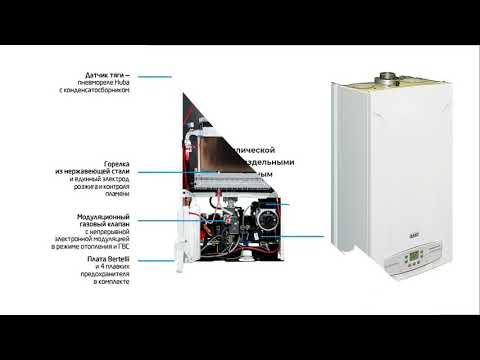

Основными узлами, составляющими конструкцию котла, являются:

• Газовая грелка закрытого типа.
• Вентилятор для подачи воздуха в камеру сгорания.
• Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
• Циркуляционный насос.
• Расширительный бак.
• Трехходовой клапан.
• Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
• Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

Что такое Baxi Eco 4S 24 F

Фирма Baxi была основана в 1929 году, а разработкой и изготовлением теплотехнической продукции занимается более полувека. За это время были наработаны ценные методики, созданы качественные и надежные модели отопительных установок.

В 2009 году Baxi объединилась с компанией De Dietrich Remeha, образовав промышленную группу BDR Thermea. С этого времени возможности фирмы существенно увеличились, что заметно отразилось на качестве продукции.

Котлы Baxi Eco 4S 24 F — это газовые установки, обеспечивающие питание теплоносителем систем обогрева (или теплого пола) с параллельной подачей горячей воды для бытовых нужд. Агрегаты отличаются высоким качеством работы, устойчивостью к внешним воздействиям и нагрузкам.

Большинство продукции фирмы производится с учетом специфики российских технологических линий и климатических условий, поэтому модели котлов адаптированы к работе с низкими давлениями газа, с перебоями напряжения питания в сети и прочими неустойчивыми показателями.

Полезная функция, которая присутствует в списке возможностей котла — защита от замерзания, обеспечивающая усиленную циркуляцию теплоносителя (или отопительной воды — ОВ) по системе.

Агрегаты имеют компактные размеры, настенный тип монтажа позволяет устанавливать их в любом удобном месте. Параметры и технические характеристики установки дают возможность широкого использования как в частных домах, так и в офисных или общественных помещениях.

Основные неисправности и методы устранения

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

Коды ошибок:

• Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
• Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
• Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
• Е05. Отказ или КЗ датчика температуры ОВ.
• Е06. Отказ или КЗ датчика ГВС.
• Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
• Е25-26. Блокировка циркуляционного насоса или отказ датчика.
• Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
• Е96. Низкое напряжение электропитания.

ОБРАТИТЕ ВНИМАНИЕ!
Существуют и другие коды, с которыми следует внимательно ознакомиться в руководстве пользователя.

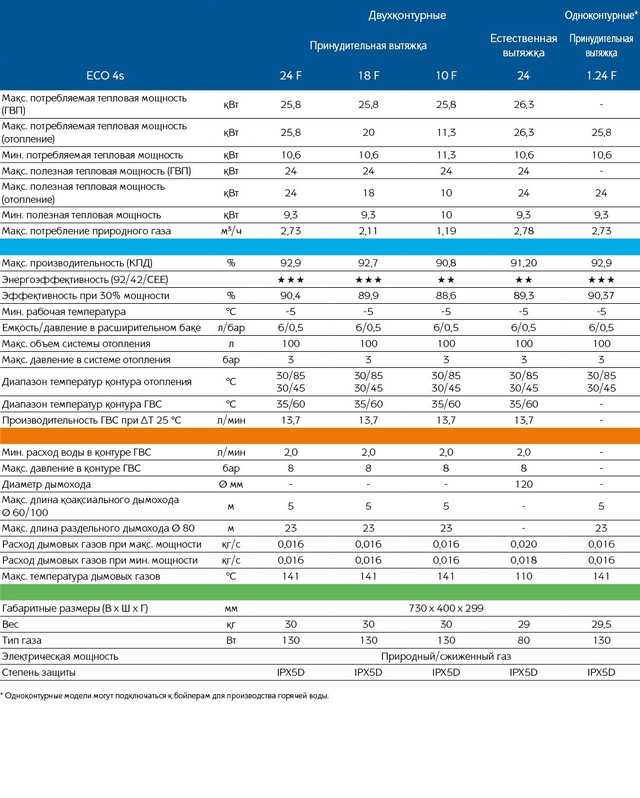

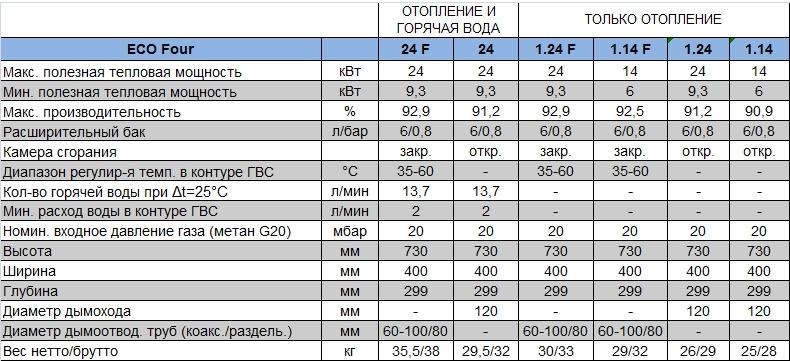

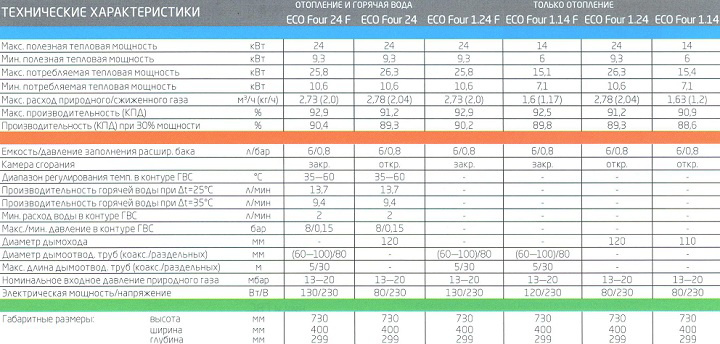

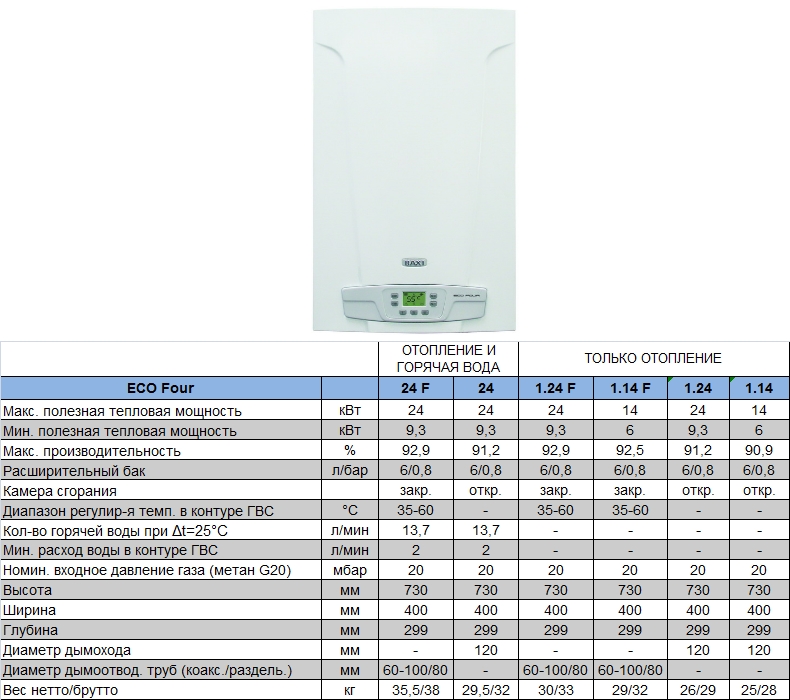

Технические характеристики

Baxi ECO Four 24 F обладает минимальной полезной мощностью в 9,3 киловатта, тогда как максимально возможная полезная мощность составляет 24 киловатта.

КПД устройства равен 91,2%. Вас может заинтересовать и максимальный расход природного и сжиженного газа. В первом случае это значение ограничено показателем в 2,78 м3/ч, тогда как во втором оно равно 2,04 кг/ч. Устройство обладает расширительным баком на 6 л, а диаметр дымохода составляет 120 мм. Устройство работает от сети напряжением 220 В, а вот потребляемая мощность составляет 80 Вт. Оборудование работает достаточно бесшумно, уровень создаваемого шума равен 29 дБ.

Аксессуары для регулировки температуры

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

К достоинствам модели Baxi Eco 4S 24 F принято относить:

• Высокое качество агрегатов, соответствующее всем необходимым европейским и российским нормативам.
• Экологически чистое оборудование.
• Способность одновременного обогрева и подачи ГВС в жилище.
• Полностью автоматический режим работы, простота и доступность управления работой котла.
• Наличие систем самодиагностики и защиты котла от различных нежелательных факторов.
• Практически бесшумная работа, не нарушающая покой жильцов дома в ночное время.

Недостатками котлов этой серии считаются:

• Относительно высокая цена как самих котлов, итак и запасных частей к ним.
• Необходимость регулярного платного обслуживания.
• Зависимость от параметров электропитания, требующая использования стабилизатора.
• Необходимость в применении фильтров или умягчителей воды.

ВАЖНО!
И достоинства, и недостатки котлов Baxi Eco 4S 24 F свойственны большинству газовых агрегатов подобного уровня и могут быть отнесены к особенностям конструкции или сборки.

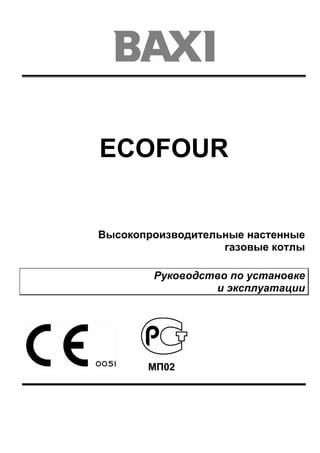

Инструкция по применению

Baxi ECO Four 24 F, инструкция по использованию которого обязательно должна быть изучена вами после приобретения товаров, подключается только лишь после подготовки к установке. Для этого нужно проверить, что котел настроен на работу с определенным типом газа. В дымоходе должна быть обеспечена достаточная тяга, в нем не должно быть сужений. Если осуществлялось присоединение патрубка дымоотвода к имеющемуся дымоходу, следует проверить, чтобы дымоход был очищен, ведь при работе котла частицы сажи могут отсоединиться от стенок дымохода и перекрыть выход продуктов сгорания, создав опасную ситуацию. Котел Baxi ECO Four 24 F обязательно должен эксплуатироваться при правильных параметрах воды. Ее жесткость не должна превышать значения в 20º F, в противном случае нужно произвести установку полифосфатного дозатора. В качестве альтернативного решения используются системы умягчения воды, которые соответствуют нормативам.

Инструкция по запуску

После доставки и распаковки котла производится установка на отведенное место и подключение соответствующих трубопроводов. Эти процедуры могут быть выполнены как самостоятельно, так и силами работников сервисного центра.

Затем выполняются следующие действия:

• Открыть все краны системы отопления (вход и выход), котел при этом отключен от электропитания.
• Давление в расширительном баке должно составлять 0,5 Ат.
• Открыть кран и заполнить систему отопления до значения 1,5 Ат (зеленый сектор на манометре).
• Перекрыть кран и спустить воздух в приборах отопления (радиаторах, конвекторах и т.п.). Из-за этого давление упадет. Повторить процедуру до тех пор, пока весь воздух не будет удален, а давление не будет находиться на значении немногим выше 1.
• Снять крышку и открутить винт пластиковой панели, открывая доступ к циркуляционному насосу. НА нем имеется собственный винт, с помощью которого удаляется воздух.
• Если воздух выходит, давление в системе упадет, поэтому его надо проверить и, при необходимости, поднять до 1.
• Не одевая крышку, включить котел в режиме отопления на 1 минуту при температуре до 50°. Включится циркуляционный насос. Возможно, на дисплее будут отображаться различные ошибки. Это нормально, так как в системе имеются остатки воздуха, которые мешают датчикам корректно отображать ситуацию.
• Через минуту отключить котел и снова открыть винт насоса. Будет выходить воздух, в заметных количествах.
• Повторить процедуру запуска в том же режиме на 1 минуту и вновь стравить воздух. Повторять до тех пор, пока воздух не будет удален полностью.
• После этого винт насоса оставить открученным на четверть или половину оборота для самостоятельного удаления воздуха.
• Перевести котел в режим«лето», проверить, идет ли горячая вода из крана. Если этого не произошло, а горелка запустилась на несколько секунд и отключилась, следует выключить котел и перевернуть вилку питания в розетке. Котел фазозависимый и не будет правильно работать, если вилка не так повернута в розетке.

После правильного подключения следует отметить маркером положение влки в розетке, чтобы впоследствии сразу безошибочно включать установку.

Какими функциями обладает

Функционал котла включает следующие возможности:

• Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
• Нагрев и подача к точкам разбора горячей бытовой воды.
• Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
• Настройка режимов работы, регулировка параметров отопления и ГВС.
• Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
• Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ!
Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение.

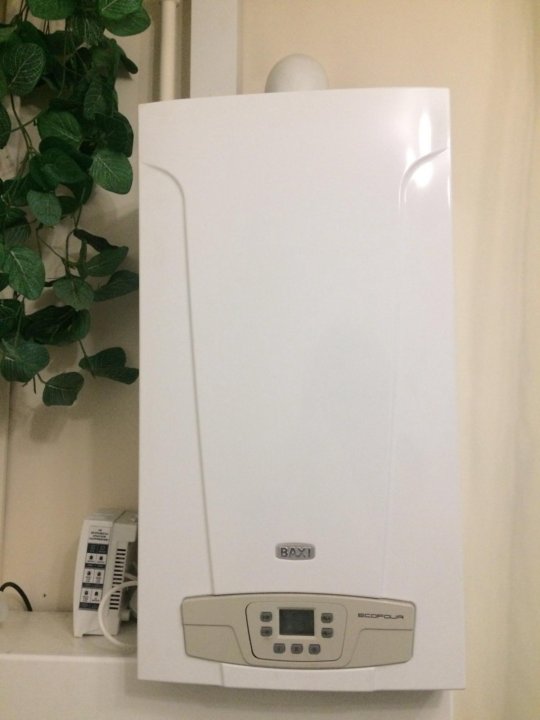

Описание Baxi Eco Four 24 F

Детище итальянской фирмы Baxi, входящей в состав промышленной группы BDR Thermea, двухконтурный настенный газовый котел Baxi Eco Four 24 F представляет собой модель 4 поколения.

Агрегат обладает способностью одновременной организации нагрева и циркуляции теплоносителя в системе отопления и подачи горячей воды для бытовых нужд. Производится непрерывная модуляция (изменение параметров) пламени в зависимости от внешних условий, по сигналу датчика внешней температуры.

На корпусе имеется большой и удобный ЖК дисплей, позволяющий видеть все отображающиеся показания системы самодиагностики или текущие настройки.

Специалисты и пользователи отмечают высокое качество сборки, все узлы изготовлены либо эксклюзивно для данной модели, либо представляют собой образцы известных европейских компаний.

Заключение

Настенный двухконтурный газовый котел Baxi Eco Four 24 F является лидером по спросу среди всех устройств этой фирмы. Причины этого кроются в оптимальном соотношении цены, качества и параметров агрегата, подходящих для использования в большинстве частных домов, квартир или иных помещений.

Конструкция, размеры и прочие особенности котла удачно вписываются в отопительную систему и гармонируют с размерами жилых помещений, свойственных для обычного российского дома.

Некоторые недостатки, отмеченные пользователями, легко устраняются с помощью грамотной эксплуатации и использования дополнительных устройств.

Для оборудования данной ценовой категории, возможности, демонстрируемые котлами Baxi, достаточно велики для заслуженного лидерства.

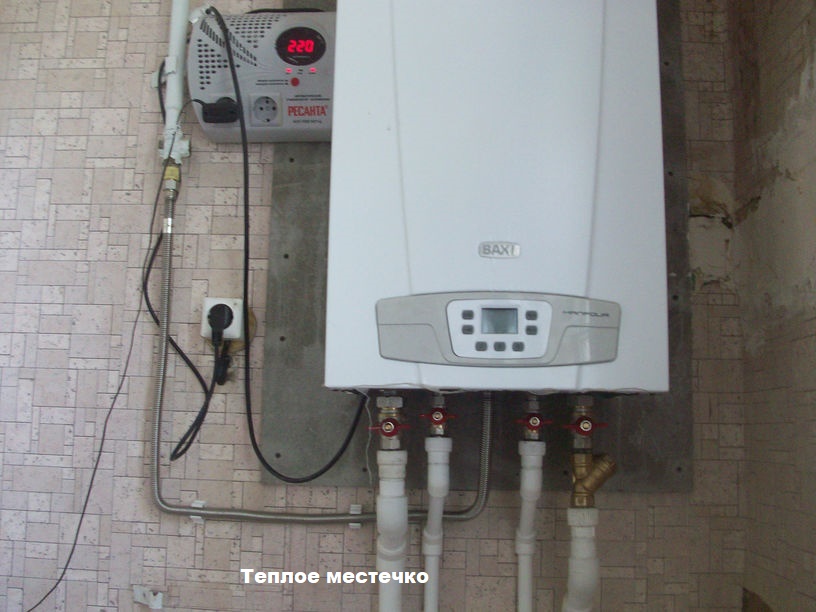

Установка и монтаж настенного котла Бакси Экофор

___________________________________________________________________________

• Baxi Eco – Ремонт и эксплуатация
• Настенный газовый котел Baxi Eco Four
• Бакси Экофор – Устройства и приборы
• Газовый двухконтурный котел Бакси Луна 3
• Настенный двухконтурный котел Baxi main four
• Характеристики напольного газового котла Baxi Slim
• Эксплуатация котлов Бакси

Перед монтажом котла Бакси Экофор необходимо:

– Проконтролировать, чтобы агрегат был отрегулирован на эксплуатацию с нужным типом газа. Эти сведения отображены на упаковке и на табличке котла.

– Убедиться, чтобы в дымоходе была достаточная тяга, отсутствовали сужения, и не было входа посторонних продуктов сгорания, кроме тех случаев, когда дымоход специально сконструирован для работы нескольких устройств.

– При стыковки дымоотводящего патрубка к уже имеющемуся дымоходу проверить, чтобы дымоход был очищен, потому что при функционировании котельной установки частицы сажи могут отделиться от стенок дымохода и перекрыть выход продуктов сгорания.

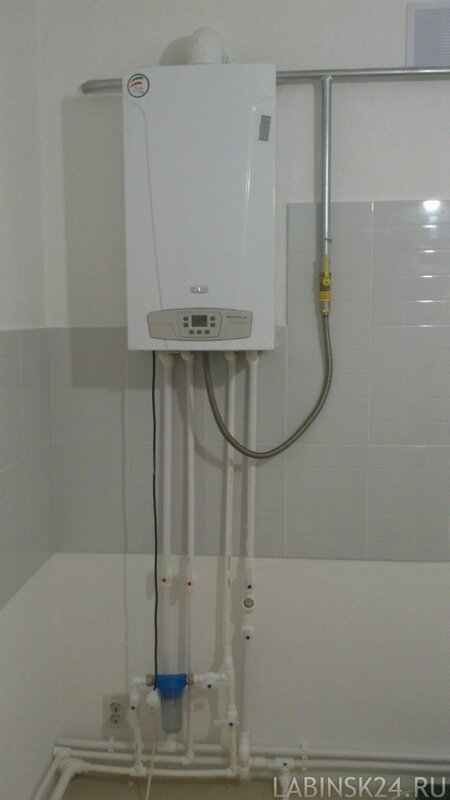

Работы по монтажу настенного газового котла Baxi Eco Four 24 f

– Выберите место для расположение котла, затем прикрепите шаблон к стене.

– Подведите трубопроводы к входным отверстиям воды и газа, размеченным в нижней части шаблона.

– Рекомендуется монтировать на вход в центральную систему отопления и возврат из нее два запорных крана G3/4’’. Эти краны обеспечат проведение сервисного техобслуживания без слива воды из всей системы.

– Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.

– Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.

– При установке котла с открытой камерой сгорания моделей Бакси Экофор 24 / 24f / 1.24 соедините его с дымоходом при помощи металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

Котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта.

При использовании раздельных труб возможно также объединение их на конечном участке специальным
коаксиальным наконечником (терминалом).

Рис.1. Размеры для присоединения котлов Бакси Экофор

Регулировка проема в трубе забора воздуха:

– Данная настройка нужна для оптимизации производительности котла Baxi Eco Four 24 / 24f / 1. 24 и параметров сгорания.

– Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода.

– Для уменьшения потока воздуха поверните муфту против часовой стрелки, для увеличения потока воздуха поворачивайте ее в обратную сторону.

– Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО2 в продуктах сгорания при максимальной мощности.

Подключение газового котла Бакси Экофор к электропитанию

Электробезопасность котельного агрегата гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.

Убедитесь в соблюдении правильной полярности. Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм. При замене сетевого кабеля рекомендуется использовать кабель сечением 3×0.75 мм2 и максимальным диаметром 8 мм.

Работы по подключению к электрической сети:

– двухполюсным выключателем отключите подачу питания к котлу;

– открутите два винта, крепящих панель управления к агрегату;

– поверните панель управления;

– для доступа к контактам снимите крышку.

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель предохранителя).

Подсоединение компактного термостата:

– открыть доступ к клеммам подключения электропитания;

– снять перемычку с клемм 1 и 2 клеммной колодки;

– протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам.

– включить электропитание агрегата.

Перевод на другой тип газа

Для перевода котла Бакси Экофор на другой тип газа необходимо выполнить следующие операции:

– Открыть и снять переднюю панель котла.

– Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с использованием соответствующих медных прокладок; при замене форсунок нужно подобрать их для нужного типа газа.

– Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа.

– Выполнить все операции по настройкам давления газа.

– Закрыть электрическую коробку.

– Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.

– Установить на место переднюю панель.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Запчасти и инструкции для BAXI ECOFOUR в компании БСП (499) 519-03-69

Главная \ Запчасти к котлам, горелкам, бойлерам \ Запчасти BAXI \ КАТАЛОГИ ЗАПЧАСТЕЙ \ ECOFOUR     ECOFOUR инструкция по монтажу и эксплуатации 3 376 KB PDF   ECOFOUR каталог запчастей (2017) 4 255 KB PDF   ECOFOUR каталог запчастей (2015) 5 380 KB PDF   ECOFOUR каталог запчастей (2009) 1 416 KB PDF   ECOFOUR каталог запчастей 76 KB Excel   ECOFOUR выборочный он-лайн каталог запчастей           № Pos. Описание Коды/ Code ECOFOUR 1.14 коды CSE461143540 ECOFOUR 1.24 коды: CSE461243540 ECOFOUR 24 коды: CSE462243540 2 левая панель в сборе 5698660 X X X 2 левая панель в сборе 5698680       3 правая панель в сборе 5698650 X X X 3 правая панель в сборе 5698670       4 передняя панель в сборе 628820 X X X 5 верхняя крепежная рейка 5117420       5 верхняя крепежная рейка 5117460 X X X 8 трубка пневмореле 5408080       9 ограничитель забора воздуха 5117740       12 заглушка отверстия всасывания воздуха 5108690       13 кольцевая прокладка 5407400       17 устройство вытяжки 5214290       18 устройство Вентури 5409580       18 устройство Вентури 5413850       21 прокладка 5402050 X X X 22 вентилятор 5678500       22 вентилятор 5682150       23 пневмореле 628770       23 пневмореле 628800       23 пневмореле 5640000       23 пневмореле 5663820       24 трубка компенсации 5407930       24 трубка компенсации 5414320       25 вытяжной колпак в сборе 5113800       25 коллектор в сборке 5113810       27 крышка термоизоляционнной панели  5693830     X 27 крышка термоизоляционнной панели  5693910       27 крышка термоизоляционнной панели  5700020       27 элемент камеры сгорания 5677210   X   27 элемент камеры сгорания 5677940 X     28 боковая термоизоляционная панель  5213210       28 боковая термоизоляционная панель  5213220 X X X 29 задняя термоизоляционная панель 5213280 X X X 30 передняя термоизоляционная панель 5213370       30 передняя термоизоляционная панель 5213380 X X X 31 передняя крышка термоизоляционной панели 612970       31 передняя крышка термоизоляционной панели 615370 X X X 32 основной теплообменник Eco-3 Compact, ECOFOUR   Valmex 5677660 X X X 33 тороидальная прокладка 5403130 X X X 34 крепежные клипсы теплообменника 5113650 X X X 35 расширительный бак 5693900 X X X 35 расширительный бак 5695230       37 изоляционная панель 5663830       38 прокладка глазка контроля пламени 5401610       39 стекло глазка контроля пламени 5203930       40 рамка глазка контроля пламени 5103360       41 горелка в сборе 5663710   X X 41 горелка в сборе 5665980 X     43 рампа подачи газа с инжекторами 5665960 X     43 рампа подачи газа с инжекторами 5698690   X X 43 рампа подачи газа с инжекторами 5698700       44 комплект инжекторов для природного газа 5666400       44 комплект инжекторов для природного газа 5669460 X X X 44 комплект инжекторов для сжиженного газа 5680020 X X X 45 прокладка рампы подачи газа 5407940 X X X 46 фланец с прокладкой рампы подачи газа в сборе 5657180 X X X 47 прокладка рампы подачи газа 5407810       49 колпачок фланца дымохода 5409520       59 кабель электрода зажигания 8612400 X X X 61 изоляционный колпачок электрода 5407830 X X X 62 штуцер компенсационной трубки 5409570       63 электрод зажигания (или контроля пламени) 8422570 X X X 70 трубка соединительная в сборе 5676860       70 трубка соединительная в сборе 5677270 X X X 72 циркуляционный насос  5661200 X X X 73 автоматический воздухоотводчик 607290 X X X 74 тороидальная прокладка 5406360 X X X 75 прокладка 5404670       76 Теплообменник ГВС на 10 пластин 5686660     X 77 прокладка вторичного теплообменника 5404520     X 80 гидравлический узел подачи 5655650 X X   80 гидравлический узел подачи 5693860     X 81 датчик протока ГВС в сборе 620340     X 87 трубка возврата из системы отопления 5210710 X X X 90 кран наполнения системы в сборе 620890     X 91 кран слива 5652030 X X X 92 гидравлический предохранительный клапан 3 бар 9951170 X X X 98 трубка бай-пасса в сборе 5672770 X X   99 крепежные клипсы трубки бай-пасса 8380850 X X   102 3-ходовой клапан в сборе 5693870     X 102 бай-пасс/гидравлический переключатель 5677030 X X   113 бай-пасс в сборе 617100 X X   120 заглушка гидравлической системы 626710     X 131 датчик температуры (NTC)   (погружной) 8435400     X 132 прокладка датчика температуры (NTC) 5402830     X 135 предельный термостат 105 С 9951610 X X X 136 трубка теплообменник/трехходовой клапан 5676870       136 трубка теплообменник/трехходовой клапан 5677260 X X X 137 газовая трубка 5214270 X X X 137 газовая трубка 5214280       138 тороидальная прокладка 22,22х2,62 5402010 X X X 139 патрубок на входе газового клапана 5206620 X X X 140 газовый клапан (HONEYWELL VK4105M 5033) 5665220 X X X 140 газовый клапан (SIT 845 SIGMA) 5653610 X X X 147 соединительная панель 5693850 X X X 151 кожух электрической коробки 5413650 X X X 152 панель управления 5698880 X X X 154 электронная плата 5702450 X X X 162 крышка панели управления 5702560 X X X 166 блок клеммной коробки 5688430 X X X 169 манометр 9951650 X X X 174 клавиши 5414010 X X X 192 прокладка G. 3/4 17x24x2 5404650 X X X 231 штуцер для анализа продуктов сгорания 5409480       241 вытяжной колпак в сборе 5668420   X X 241 вытяжной колпак в сборе 5678060 X     242 предохр. термостат отходящих газов 60 С (датчик тяги) 606930 X     242 предохр. термостат отходящих газов 70 С (датчик тяги) 616160   X X 259 марка BAXI 5681120 X X X 336 фиксирующая пружина 8380680     X 337 мотор трехходового клапана 5694580     X 340 предохранительный прессостат системы отопления 9951690 X X X 421 кольцевая прокладка 11,91 X 2,62 NBR 5408270 X X   425 прокладка вентилятора 5412270       496 кольцевая прокладка 2062 400020 X X   511 кольцевая прокладка 17,86х2,62 5404600 X X X 528 датчик температуры (NTC) (накладной) 8435500 X X X 624 датчик холла 8435380     X 692 клипсы теплообменника 5114360 X X X 693 защитная накладка панели управления 5117440 X X X 999 кабель заземления 8419040 X X X 999 низковольтная проводка 8513640     X 999 низковольтная проводка 8513650 X X X 999 низковольтная проводка 8513670       999 низковольтная проводка 8513950 X X   999 перемычка комнатного термостата 8414540 X X X 999 проводка вентилятора 8513660       999 проводка электропитания 8513630     X 999 проводка электропитания 8513930 X X   999 проводка электропитания 8513940 X X   999 проводка электропитания 8612480     X 999 проводка: кабель питания 8414620 X X X     № Pos. Описание Коды/ Code ECOFOUR 1.14 F коды: CSE465143540 ECOFOUR 1.24 F коды: CSE465243540 ECOFOUR 24 F, коды CSE466243540 2 левая панель в сборе 5698660       2 левая панель в сборе 5698680 X X X 3 правая панель в сборе 5698650       3 правая панель в сборе 5698670 X X X 4 передняя панель в сборе 628820 X X X 5 верхняя крепежная рейка 5117420 X X X 5 верхняя крепежная рейка 5117460       8 трубка пневмореле 5408080 X X X 9 ограничитель забора воздуха 5117740 X X X 12 заглушка отверстия всасывания воздуха 5108690 X X X 13 кольцевая прокладка 5407400 X X X 17 устройство вытяжки 5214290 X X X 18 устройство Вентури 5409580 X     18 устройство Вентури 5413850   X X 21 прокладка 5402050 X X X 22 вентилятор 5678500 X     22 вентилятор 5682150   X X 23 пневмореле 628770   X X 23 пневмореле 628800 X     23 пневмореле 5640000 X     23 пневмореле 5663820   X X 24 трубка компенсации 5407930 X X X 24 трубка компенсации 5414320 X X X 25 вытяжной колпак в сборе 5113800 X X X 25 коллектор в сборке 5113810 X X X 27 крышка термоизоляционнной панели  5693830       27 крышка термоизоляционнной панели  5693910 X     27 крышка термоизоляционнной панели  5700020   X X 27 элемент камеры сгорания 5677210       27 элемент камеры сгорания 5677940       28 боковая термоизоляционная панель  5213210 X X X 28 боковая термоизоляционная панель  5213220       29 задняя термоизоляционная панель 5213280 X X X 30 передняя термоизоляционная панель 5213370 X X X 30 передняя термоизоляционная панель 5213380       31 передняя крышка термоизоляционной панели 612970 X X X 31 передняя крышка термоизоляционной панели 615370       32 основной теплообменник Eco-3 Compact, ECOFOUR   Valmex 5677660 X X X 33 тороидальная прокладка 5403130 X X X 34 крепежные клипсы теплообменника 5113650 X X X 35 расширительный бак 5693900       35 расширительный бак 5695230 X X X 37 изоляционная панель 5663830 X X X 38 прокладка глазка контроля пламени 5401610 X X X 39 стекло глазка контроля пламени 5203930 X X X 40 рамка глазка контроля пламени 5103360 X X X 41 горелка в сборе 5663710   X X 41 горелка в сборе 5665980 X     43 рампа подачи газа с инжекторами 5665960 X     43 рампа подачи газа с инжекторами 5698690       43 рампа подачи газа с инжекторами 5698700   X X 44 комплект инжекторов для природного газа 5666400 X X X 44 комплект инжекторов для природного газа 5669460       44 комплект инжекторов для сжиженного газа 5680020 X X X 45 прокладка рампы подачи газа 5407940 X X X 46 фланец с прокладкой рампы подачи газа в сборе 5657180 X X X 47 прокладка рампы подачи газа 5407810 X X X 49 колпачок фланца дымохода 5409520 X X X 59 кабель электрода зажигания 8612400 X X X 61 изоляционный колпачок электрода 5407830 X X X 62 штуцер компенсационной трубки 5409570 X X X 63 электрод зажигания (или контроля пламени) 8422570 X X X 70 трубка соединительная в сборе 5676860 X X X 70 трубка соединительная в сборе 5677270       72 циркуляционный насос  5661200 X X X 73 автоматический воздухоотводчик 607290 X X X 74 тороидальная прокладка 5406360 X X X 75 прокладка 5404670 X X X 76 Теплообменник ГВС на 10 пластин 5686660     X 77 прокладка вторичного теплообменника 5404520     X 80 гидравлический узел подачи 5655650 X X   80 гидравлический узел подачи 5693860     X 81 датчик протока ГВС в сборе 620340     X 87 трубка возврата из системы отопления 5210710 X X X 90 кран наполнения системы в сборе 620890     X 91 кран слива 5652030 X X X 92 гидравлический предохранительный клапан 3 бар 9951170 X X X 98 трубка бай-пасса в сборе 5672770 X X   99 крепежные клипсы трубки бай-пасса 8380850 X X   102 3-ходовой клапан в сборе 5693870     X 102 бай-пасс/гидравлический переключатель 5677030 X X   113 бай-пасс в сборе 617100 X X   120 заглушка гидравлической системы 626710     X 131 датчик температуры (NTC)   (погружной) 8435400     X 132 прокладка датчика температуры (NTC) 5402830     X 135 предельный термостат 105 С 9951610 X X X 136 трубка теплообменник/трехходовой клапан 5676870 X X X 136 трубка теплообменник/трехходовой клапан 5677260       137 газовая трубка 5214270       137 газовая трубка 5214280 X X X 138 тороидальная прокладка 22,22х2,62 5402010 X X X 139 патрубок на входе газового клапана 5206620 X X X 140 газовый клапан (HONEYWELL VK4105M 5033) 5665220 X X X 140 газовый клапан (SIT 845 SIGMA) 5653610 X X X 147 соединительная панель 5693850 X X X 151 кожух электрической коробки 5413650 X X X 152 панель управления 5698880 X X X 154 электронная плата 5702450 X X X 162 крышка панели управления 5702560 X X X 166 блок клеммной коробки 5688430 X X X 169 манометр 9951650 X X X 174 клавиши 5414010 X X X 192 прокладка G. 3/4 17x24x2 5404650 X X X 231 штуцер для анализа продуктов сгорания 5409480 X X X 241 вытяжной колпак в сборе 5668420       241 вытяжной колпак в сборе 5678060       242 предохр. термостат отходящих газов 60 С (датчик тяги) 606930       242 предохр. термостат отходящих газов 70 С (датчик тяги) 616160       259 марка BAXI 5681120 X X X 336 фиксирующая пружина 8380680     X 337 мотор трехходового клапана 5694580     X 340 предохранительный прессостат системы отопления 9951690 X X X 421 кольцевая прокладка 11,91 X 2,62 NBR 5408270 X X   425 прокладка вентилятора 5412270 X X X 496 кольцевая прокладка 2062 400020 X X   511 кольцевая прокладка 17,86х2,62 5404600 X X X 528 датчик температуры (NTC) (накладной) 8435500 X X X 624 датчик холла 8435380     X 692 клипсы теплообменника 5114360 X X X 693 защитная накладка панели управления 5117440 X X X 999 кабель заземления 8419040 X X X 999 низковольтная проводка 8513640     X 999 низковольтная проводка 8513650       999 низковольтная проводка 8513670 X X X 999 низковольтная проводка 8513950 X X   999 перемычка комнатного термостата 8414540 X X X 999 проводка вентилятора 8513660 X X X 999 проводка электропитания 8513630     X 999 проводка электропитания 8513930 X X   999 проводка электропитания 8513940 X X   999 проводка электропитания 8612480     X 999 проводка: кабель питания 8414620 X X X

отзывов и инструкция по применению.

Как устроены газовые котлы Baxi 2 контурный газовый котел baxi

BAXI – итальянская компания, которая входит в список крупнейших производителей отопительного оборудования. История компании насчитывает почти сто лет, а продукция экспортируется более чем в 70 стран мира. В России представительство данного бренда существует с 2002 года и сеть представителей (сервисных центров и сервисных партнеров) в разных регионах России насчитывает в общей сложности более 300 организаций. Это говорит о том, что техника BAXI достаточно востребована и популярна на российском рынке. Итак, после небольшого экскурса в историю, остановимся на:

Особенности двухконтурных газовых настенных котлов BAXI

Двухконтурные модели газовых котлов предназначены для использования в системе отопления, а также для приготовления горячей воды. В зависимости от комплектации устройства могут быть оснащены одним или двумя теплообменниками. К особенностям газовых котлов БАКСИ относятся:

• широкий модельный ряд, т. е. возможность подобрать модель практически под любой проект
• использование простых и надежных технических решений в сочетании с хорошим качеством сборки
• ремонтопригодность и наличие запасных частей
• приемлемая цена

В модельном ряду более 10 настенных газовых котлов BAXI различных моделей традиционных котлов (кроме конденсационных). Примечательно, что даже в «бюджетных» моделях комплектация котлов не уступает дорогим конкурентам. Использование погодозависимой автоматики сводится к подключению обычного датчика температуры.

Настенные котлы BAXI, за исключением двух моделей, оснащены двумя теплообменниками: основным, который традиционно располагается над горелкой газового котла, и второстепенным, пластинчатым, предназначенным для приготовления горячей воды . Принципиально такое устройство ничем не отличается от других котлов. Основной теплообменник изготовлен из высококачественного защитного покрытия с медным покрытием, вторичный – из нержавеющей стали.

При выборе оборудования следует обратить внимание, что двухконтурные модели котлов могут быть выполнены и с одним теплообменником (основной – битермический), в котором контуры отопления и ГВС объединены (труба в трубе).
Эти модели дешевле, но могут быть и дороже в эксплуатации, т.к. требовательнее к качеству воды. Накипь, образующаяся внутри со временем, сделает невозможным эксплуатацию котла в целом и приведет к незапланированным расходам, сравнимым по стоимости с половиной первоначальной цены котла. 9На котлы 0021 BAXI устанавливаются циркуляционные насосы Grundfos или WILO, а это известные мировые производители надежного и безотказного насосного оборудования. В большинстве случаев их производительности будет достаточно даже для систем отопления небольшого частного дома. Работают тихо, оснащены автоматическим воздухоотводчиком, что не является особенностью.
Что касается газовой автоматики, оборудование может быть оснащено клапанами Honeywell или SIT. По опросам специалистов сервисной службы они очень надежны и редко выходят из строя.

Материал изготовления трехходового клапана (устройства, переключающего режимы отопления и горячего водоснабжения) латунь, несомненно, надежнее пластиковых аналогов, хотя тенденция производителей в этот момент идет в сторону композитных материалов.
Вентилятор турбированных моделей конструктивно расположен под углом по отношению к дымовой трубе, что предотвращает самопроизвольное раскручивание лопастей под действием естественной тяги и исключает возможные дополнительные нагрузки для ее преодоления при пуске котла.
Отдельно стоит сказать об электронике BAXI из-за жалоб и негативных отзывов в сети. Возможно, что электроника этих котлов более чувствительна к качеству электропитания, условиям эксплуатации (влажность в помещении) и воздействию перенапряжений, т.е. к суровым условиям эксплуатации российской действительности. Но, при всем при этом, платы обладают лучшей ремонтопригодностью, доступностью в плане наличия и цены.
Возможно, платы каких-то именитых немецких производителей более надежны, но эта надежность очень часто приводит к невозможности восстановления платы, например, из-за повреждения процессора, а розничная цена такой «надежной» платы составляет намного выше. Стоит отметить, что в большинстве случаев электроника надежна и не ломается сама по себе.
Также следует отметить, что платы универсальны и оснащены жидкокристаллическим дисплеем. У некоторых производителей они разделены и имеют несовместимость, что влияет на доступность и ремонтопригодность.
В целом мы считаем, что котлы BAXI имеют хорошее соотношение цены и качества. Некоторые модели в силу своей популярности даже не снимают с производства, что свидетельствует о достижении определенных успехов и доверии потребителей.
В последней аннотации компании Baxi об изменении розничных цен (с 1 сентября 2017 года) было указано, что модели MAIN FOUR и FOURTECH сняты с производства.

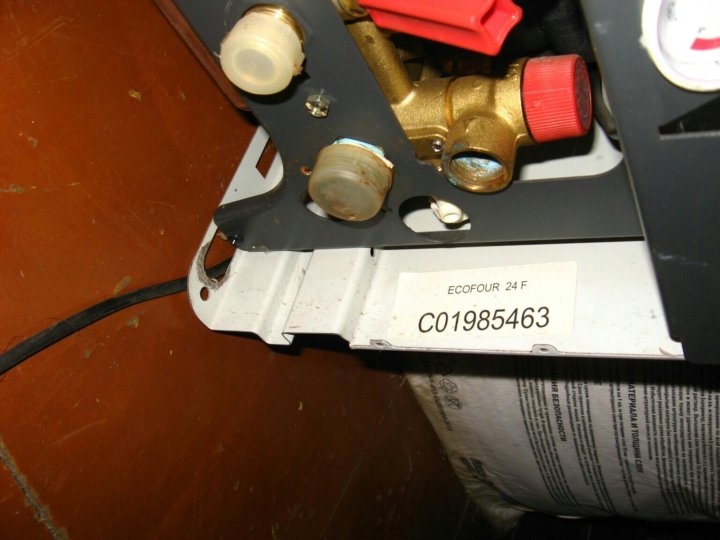

ECO FOUR и ECO 4S

Пожалуй, самый популярный котел BAXI в России – Baxi Eco Four 24. Прост в обслуживании и эксплуатации, хорошо собирается. Латунная гидравлическая группа и вторичный пластинчатый теплообменник из нержавеющей стали, непрерывная плавная модуляция пламени, работает достаточно тихо.
Реальный расход газа на отопление квартиры составляет не более 250 м3 в месяц даже в самые сильные морозы, что несомненно подтверждает экономичность.
Турбинный датчик расхода ГВС позволяет точно контролировать температуру воды – достаточно один раз выставить комфортное значение (у меня например 39градусов) и никогда не возвращаться к настройкам. Модель ECO 4S пришла на смену BAXI FOURTECH, ее отличает гидрогруппа из композитного материала.

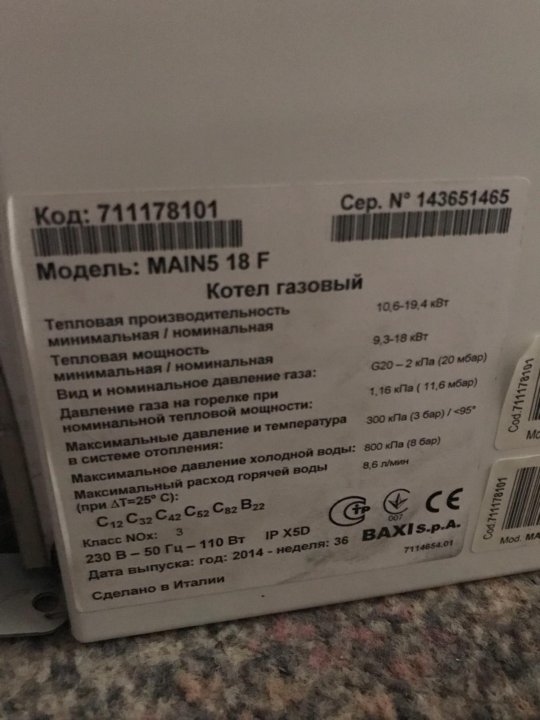

MAIN 5 и ECO 5 Compact

Легкий доступ ко всем узлам, изменено расположение расширительного бака – теперь он внутри корпуса, а значит простое управление и обслуживание. Конструкция корпуса котла выполнена с учетом максимального снижения шума для повышения комфорта при эксплуатации котла. Внутренние узлы размещены в герметичной камере. Новая компактная камера сгорания и горелка, вентилятор с регулируемой скоростью и датчиком температуры дымовых газов. Сниженное энергопотребление.
В варианте с битермическим теплообменником применено конструктивно новое решение: два коллектора, уменьшенная длина труб, больше каналов без применения турбулентных скоростей. По мнению специалистов, это способствует лучшему самоочищению внутренней поверхности и увеличению срока службы, а также снижает уровень шума.
Датчик ГВС с расходомером позволяет более точно контролировать температуру воды. Также в этих моделях сделан упор на повышение защиты платы управления!

LUNA 3 Comfort

Котлы этой серии оснащены выносным пультом с возможностью программирования. Опционально связь с котлом можно организовать по радиоканалу (беспроводной вариант).
По заявлению производителя, котлы этой серии оснащены усовершенствованными первичными теплообменниками с высокой теплоотдачей, что повышает энергоэффективность и снижает расход газа. Также особенностью этой серии является полностью выполненная из латуни гидравлическая группа и трехскоростной энергосберегающий насос Grundfos.
Одним словом, LUNA – это максимум надежности и комфорта. На момент написания розничная цена составляет от 969 евро за модель мощностью 24 кВт.

Итальянский бренд Baxi на профессиональном уровне уже много лет производит отопительное оборудование, газовые приборы, радуя потребителя своими достижениями в высоком качестве и надежности приборов. Сотни инженеров работают над улучшением систем отопления, десятки мил. евро ежегодно инвестируются в их разработку таких устройств. Благодаря этому компания добилась лидирующих позиций в мире по популярности, особенно среди европейцев.

Без системы отопления в доме невозможно комфортное существование. Котел является основой системы отопления. Газовые котлы Baxi являются экономичным и очень эффективным способом обогрева помещения, и Baxi является одной из акул в этом направлении.

Преимущества газовых котлов Baxi:

• не дорогое топливо;
• легкий и удобный в эксплуатации и ремонте;
• обогрев больших площадей.

Различные газовые котлы Baxi:

• стена;
• этаж;
• конденсат.

В традиционных котельных газовых приборах Baxi теплообменник изготавливается из стали и чугуна. Стальные значительно легче, им не страшны удары при транспортировке. А толщина чугунных теплообменников намного больше, что позволяет продлить срок их службы, но этот материал менее долговечен.

Рис. one

Котлы Baxi делятся по способу выброса уходящих газов на модели с естественной и принудительной тягой. Вывод газов принудительной тяги в котлах Baxi осуществляется снаружи при помощи вентилятора, встроенного в котел. А газовые котлы с естественной тягой нуждаются в дымоходе. Чем выше дымоход, тем лучше тяга.

Также есть модели с коаксиальным дымоходом, представляющим собой двухслойную трубу. Суть его работы заключается в том, что через один канал в котел Baxi поступает воздух, необходимый для горения, при этом воздух в помещении не выгорает, а продукты горения выводятся наружу через другой канал. Этот тип газовых котлов Baxi по стандартам идеально подходит для использования в городских многоэтажных многоквартирных домах.

Настенные газовые котлы Baxi

Настенный газовый агрегат Baxi представляет собой устройство, в комплекс которого входят нагреватель, теплообменник и регулятор управления, 1-2 циркуляционных насоса, термометр, манометр, система безопасности, др. Настенные котлы Baxi отличаются от напольных котлов Baxi материалом теплообменника. Первый изготавливается из меди, а второй из стали или чугуна.

Рис. 2

Настенные котлы можно отнести к отопительным приборам малой мощности. Основное их преимущество – высокий КПД и экономия электроэнергии и газа, удобство эксплуатации (рис. 2). Только системой отопления такие котлы не ограничиваются. При желании к ним легко подключается бойлер. Конечно, купить водонагреватель Baxi тоже лучше, так как его будет проще укомплектовать нужными и подходящими деталями и элементами.

Преимущества таких устройств очевидны. Настенные одноконтурные котлы Baxi:

• прекрасный современный подход к дизайну;
• дополнительные функции контроля работы и безопасности;
• приспособление к местным условиям давления и состава природного газа;
• экономия в использовании;
• Наличие медного теплообменника и антикоррозийного покрытия;
• ионизационный контроль пламени;
• возможность использования котла Baxi на сжиженном газе.

Настенные двухконтурные котлы Baxi становятся все более популярными благодаря возможности одновременно нагревать не только помещение, но и воду. Нагрев воды происходит в проточном режиме. Это устройство представляет собой небольшую котельную, с минимальными затратами на дополнительные детали, делающие жизнь людей более комфортной.

В случае, когда площадь отопления небольшая, но в доме проживает большое количество людей, горячей воды может не хватить на всех. Для этого можно приобрести и установить дополнительный котел для двухконтурного котла Baxi.

Преимущества настенных двухконтурных котлов Бакси:

• экономичность;
• высокая эффективность;
• компактность, что позволяет не нуждаться в дополнительных помещениях;
• универсальность;
• надежность и долговечность;
• доступные цены.

Котлы напольные Baxi

Этот тип устройств занял свое место на потребительском рынке стран мира. Эти устройства Baxi, как и настенные, могут быть как с одним, так и с двумя отопительными контурами, а также конденсационного типа. Есть десять моделей Бакси с камерой закрытого типа и пять с камерой закрытого типа. Эти устройства стабильно работают даже в условиях перепада напряжения. Модели SLIM очень ярко выражены среди представителей этого типа.

Рис. 3

Обладая большим количеством функционала Отлично справляются с поставленными задачами и требованиями. Как и настенные устройства, наружные наделены возможностями самодиагностики, блокируя элементы при резком снижении давления энергоносителя. Газовые котлы с закрытой камерой сгорания просто незаменимы для установки в небольших помещениях, в которых нет возможности соорудить отдельный стандартный дымоход.

Котлы газовые конденсационные (КГК)

Подразделяются на:

• одноконтурные;
• двухконтурный.

В первом виде КТК могут только отапливать помещения, а во втором – помещения и воду.

Суть конденсационного метода заключается в дожигании продуктов сгорания, за счет чего повышается производительность, а КГД достигает 110%.

Преимущества КГТ:

• модуляция пламени горения осуществляется непрерывно;
• камера сгорания закрытого типа;
• горелка изготовлена ​​из высококачественной нержавеющей стали и использует смесь газа и воздуха;
• коаксиальный дымоход довольно удобен в своем размещении в доме;
• при снижении давления газа эффективная работа продолжается;
• наличие удобного дисплея для контроля работы устройств;
• возможность дистанционного использования;
• возможность регулировки температуры в зависимости от уличной температуры;
• электронное оборудование самодиагностики;
• система безопасности, позволяющая заблокировать работу устройства в случае возникновения каких-либо непредвиденных ситуаций.

Рис. 4

Перед покупкой устройства следует определиться с моделью и сопоставить все факторы. В покупку системы входит не только котел, но и фильтр, радиатор, труба и т. д., поэтому сначала следует рассчитать тариф каждого котла.

Конечно, наиболее точный расчет может дать только специалист. Только технический специалист обладает необходимыми навыками и знаниями.

Система отопления нуждается в расчете тепла на площадь помещения. Следующим шагом будет подготовка установки и установки. Само подключение является самым важным и ответственным шагом на пути к достижению цели.

Этапы подключения системы Baxi

• 1В первую очередь необходимо установить оптимальное устройство;
• Оптимальная система Next Connect;
• Подключить к водопроводу;
• Выполнить подключение к газопроводу;
• Установить газовый котел Бакси.

Устройство должно быть установлено в помещении, не имеющем жилого значения, и должно быть хорошо проверено. Чтобы все было безопасно, необходимо обшить стену, на которой будет располагаться котел Baxi, огнеупорным листом. Лист необходимо вырезать размером чуть больше самого устройства. В случае установки напольного котла следует позаботиться об идеальной ровности пола.

Рис. 5

Патрубок у всех моделей практически одинаковый. Он находится внутри конструкции и предназначен для газоснабжения. И с двух сторон есть штуцеры, подающие воду, остальные служат для отопительных контуров – они служат для того, чтобы котел Baxi хорошо вписался в систему отопления здания. Одна сторона сливает охлажденную охлаждающую жидкость, а другая сторона подает горячую охлаждающую жидкость к радиатору.

Скопление мусора в радиаторе – распространенная проблема, характерная для жесткой воды. Поэтому необходимо позаботиться о его фильтрации, удаляя через фильтр остывший теплоноситель. Чтобы хозяин не перерезал патрубки, чтобы теплоноситель слился, необходимо срезать краны с двух сторон. Это поможет при срыве.

Опции устройства Baxi

Мощность котла Baxi – самый важный параметр при выборе газового устройства. Показатель мощности определяет, какую площадь способна обогреть система. Baxi предлагает широкий выбор моделей разной мощности (от пары кВт до нескольких тысяч). Это дает возможность выбрать котел Baxi как для отопления загородного дома, так и нескольких строений, огромных строений.

Но определить нужную мощность устройств сможет только технический специалист, обладающий определенным багажом знаний.

Схемы обвязки системы отопления Baxi

Суть обвязки заключается в предотвращении перегрева устройства. Это наделит свойства газовых котлов Baxi простотой и надежностью в эксплуатации. Грамотная прокладка трубопроводов экономит деньги за счет эффективного распределения тепловой энергии.

И установка дорогой автоматической регулировки становится неактуальной. Если владелец имеет дело с твердотопливным котлом, в котором не предусмотрена автоматика, то хорошая обвязка способствует максимально эффективной работе устройства. Правильная схема обвязки – залог эффективности работы системы газового отопления.

Эти системы имеют общие:

• Двухтрубные.
• Однотрубный.
• Комбинированный.

Рис. 6

Двухтрубная схема Baxi

Состоит из ТЭНа, расширительного бачка и т.д. Система работает таким образом: теплоноситель нагревается в котле, газ по подающему трубопроводу подается к радиатору, а остывший теплоноситель возвращается в агрегат по другому трубопроводу (обратка). Это классическая схема двухтрубной системы отопления (рис. 4).

Схему подключения системы с подачей теплоносителя можно найти так же, как и на предыдущем рисунке к каждому радиатору. Она называется схемой проходного перекрестка. А обратка идет, начиная с первого радиатора, а затем, собирая все последующие радиаторы, возвращается к котлу – в обратном направлении. Благодаря этой системе радиаторы прогреваются равномерно.

Схема однотрубной системы подключения газа Бакси (рис.

5).

Этот тип трубопровода для радиаторов с верхним наполнением. Вода течет вверх, где по пути соединяется с радиаторами. Охлаждающая жидкость попадает в радиатор, проходит через него и снова выходит в ту же толпу. И так, пройдя все радиаторы, охлаждающая жидкость в конце попадает в обратку. Эти системы в основном подходят для многоквартирных домов. Недостаток таких радиаторов в том, что первые радиаторы получают больше тепла, чем последующие. Недостаток системы в том, что для больших домов она не всегда подходит.

Комбинированная схема системы газового отопления Бакси (рис. 6).

Если внимательно изучить схему, то видно, что система включает в себя как радиаторную систему, так и систему теплого пола. Это позволяет в большом доме сделать теплые полы в гараже, ванной, прихожей, кухне, а радиаторы можно повесить в холле и спальнях. Эта система позволяет реализовать ваши желания и планы.

Рис. 7

Контур состоит из котла, насоса, расширительного бака и системы трубопроводов. Радиаторы подключены к водопроводной системе. Подача теплоносителя идет на радиатор, затем на второй и на теплый пол. Охлаждающая жидкость возвращается обратно с пола и из радиатора в одну трубу.

Монтаж систем газового отопления

Без сомнения, газовый котел Baxi можно подключить самостоятельно без помощи специалистов, но этот процесс имеет свои характерные возможности. Перед началом монтажа необходимо проработать схему обогрева, придумать место для прибора и т. д. Каждая модель Baxi снабжена подробной инструкцией, которая поможет каждому разобраться, как подключить прибор. Но все же такую ​​ответственную работу лучше доверить опытным специалистам, профессионалам своего дела.

После установки котла по заранее намеченной схеме вызываются газовики, которые должны подтвердить и зафиксировать правильность установки и подключения агрегата, оформить всю необходимую документацию. Если вы выбираете мастера для установки отопительного агрегата, стоит работать с лицензированными профессионалами.

Не допускается разработка схемы отопления в коридорах постоянного пользования, в санузлах, в общежитиях любого типа, в любом помещении, не имеющем окна, в цокольных этажах. Если подвал находится в жилом комплексе, принадлежащем гражданину для личного пользования, то установка там котла возможна при условии наличия окна с окном.

При установке двухконтурного газового котла Baxi лучше разместить его на кухне рядом с газовой плитой. Есть окно, система вентиляции, канализация и естественное освещение. Это дает возможность уменьшить мощность труб холодного и горячего водоснабжения, а панель с параметрами всегда будет под рукой и на виду. Этот вариант сэкономит еще одно место, предназначенное для котла. Внешний вид Устройства никак не повлияют на внешний вид кухни, так как устройства компактны и имеют приятный внешний вид. Газовый котел также можно спрятать в шкафчик.

Котельную удобнее разместить в подвале, если это собственный дом, или на первом этаже. Ей необходимы высокие потолки, вентиляция, наличие открывающихся окон. При покупке напольных котлов Baxi следует обратить внимание на небольшой фундамент в 10 см. Это застрахует устройство от попадания воды на нагретый теплообменник газового котла, и предотвратит его деформацию в случае вытекания воды. Наличие вентиляции очень важно. Невыполнение этого требования может привести к неисправности устройства.

Выбор безопасного котла Baxi

В целях безопасности система отопления должна пройти соответствующую экспертизу безопасности и получить соответствующий сертификат. Надзорные органы выдают разрешения на эксплуатацию котла с определенными параметрами, но так как Baxi – европейская компания с европейскими стандартами, то они соответствуют всем параметрам по безопасности устройств.

При покупке надежной модели газового прибора Baxi следует обратить внимание на наличие:

• Датчик обнаружения пламени, который является наиболее важным элементом безопасности. Когда в газовом котле Baxi пропадает пламя, он гаснет, газ перестает поступать. Это позволяет избежать аварий.
• Датчик перегрева, позволяющий отключать котел при температуре выше 100С. Предотвращает поломку некоторых элементов устройства и отопления газовой системы в целом.
• Датчик неисправности дымохода, отключающий котел Baxi, если газ поступает не в дымоход, а в само газовое устройство.
• Датчик низкого давления воды в приборе, позволяющий отключить в случае низкого давления или неполного заполнения водой.
• Манометр, предохранительный клапан, клапан выпуска воздуха, обеспечивающий защиту жидкостного узла низкого давления путем выпуска воздуха из котла, заполненного водой.
• Огнестойкий материал устройства, защищающий от возгорания даже при длительном использовании.

Системы отопления Baxi и их обслуживание

Хотя устройства и системы Baxi славятся своей надежностью и долговечностью, безотказной работой, газовые котлы все же нуждаются в периодическом обслуживании, ремонтных работах. Если хозяин обнаружит малейшую ошибку в работе или неисправность, нужно вызывать мастера, а не браться за ремонт самостоятельно. Это может привести к более крупной поломке и, как следствие, высокой цене ремонта. Чтобы сделать ремонт дешевле, с меньшими усилиями, нужно подключить систему так, чтобы доступ к ней никак не ограничивался.

Наиболее частые поломки в системе газового отопления:

• Не воспламеняется;
• Горелка не работает;
• Клапаны в топку;
• Перегрев;
• СОЖ без нагрева;
• Громкая работа агрегата;
• Неисправность элемента автоматики.

Из-за попадания влаги в котел он может выйти из строя. Некачественная охлаждающая жидкость также влияет на стабильность в работе. Очень терпеливый бренд, инструменты которого высочайшего качества и в агрессивных условиях способны работать очень долго. Котел может выйти из строя из-за резкого падения давления в системе газоснабжения.

Конечно, система автоматики работает, сообщая о проблемах, но не страхует от выхода из строя робота оборудования.

Страны СНГ славятся стабильной подачей электроэнергии, перепады которой так накладывают свой отпечаток на поломку техники. Часто система выходит из строя из-за неправильной установки котла. Поэтому никто не справится с этим лучше спецработника.

Автоматика котла

Каждый покупатель, приобретая систему отопления, возлагает на нее большие надежды и требования. Поэтому комплектация газовых котлов также подразумевает наличие в составе микропроцессорных контроллеров соответствующих типов. Котлы наделены функциональным назначением, а также гарантируют удобство и комфорт в использовании всех систем и схем отопления.

Характеристика регуляторов:

• Регулировка по показанию датчика температуры наружного воздуха. Это помогает экономить энергию и гарантирует комфорт.
• Установлен оптимальный график, скорректированный с учетом интенсивности использования. Это позволяет избежать перегрева кислорода в конструкции, что часто происходит весной или осенью.
• Есть возможность запрограммировать отопление на отдельный день недели по часам, а также понижение температуры в ночное время. Делается это все очень просто и выгодно, а также полезно, ведь ночной сон благоприятен при низких температурах.

Перед выбором модели следует выяснить, какой жесткости вода, поступающая в систему. Только потом, изучив инструкции моделей, выбирайте ту, которая идеально подойдет для этой воды. От этого будет зависеть бесперебойная и эффективная работа системы отопления.

Важно помнить

Котел не является стандартным бытовым прибором, который достаточно включить в розетку. Важно выбрать хороший агрегат, например, фирменный, а главное, подключить систему отопления профессионально и с квалифицированным обслуживанием. Качественно выполнить монтажные работы может только специализированная компания, работающая не менее года, дающая гарантию и имеющая лицензию.

Специалист обязан разработать схему системы отопления, изучив помещение, помочь подобрать идеальную модель газового узла и комплектующей, правильно произвести подключение. Только в этом случае гарантируется безопасность.

Если раньше в отопительном оборудовании ценилась прежде всего надежность, то сегодня от него ожидают еще и возможности работы в автоматическом режиме.

Английский холдинг Baxi Group, известный производитель газовых котлов, учитывает эти требования: производимые им агрегаты благодаря высокому качеству пользуются хорошим спросом.

Оценить их достоинства поможет наша статья, тема которой газовый котел Бакси: инструкция по эксплуатации.

По своей конструкции агрегаты ТМ Бакси мало чем отличаются от других газовых котлов. Они состоят из нескольких компонентов.

Газогорелочное устройство

Этот узел содержит несколько элементов:

1. Газогорелка: в самых доступных моделях установлена ​​горелка с постоянной мощностью, в более дорогих – со ступенчатым регулированием. Для поддержания постоянной температуры в помещении системе автоматики приходится периодически гасить такие горелки, а затем снова зажигать. В самых дорогих котлах Бакси установлены модулирующие горелки, мощность которых плавно регулируется. Такие горелки работают постоянно и в наиболее оптимальном режиме, поэтому заданная температура поддерживается с высокой точностью.
2. Комбинированный газовый клапан: разрешает или блокирует подачу газа на горелку в зависимости от сигналов устройств автоматики.
3. Блок зажигания: состоит из электронной схемы и электрода. Этот блок преобразует подаваемое на него сетевое напряжение в высокочастотные высоковольтные импульсы, которые подаются на электрод. В результате между электродом и горелкой (в некоторых моделях между двумя электродами) вспыхивает искра, воспламеняющая газовоздушную смесь на горелке.

Топочная камера котлов ТМ Бакси закрытая, то есть воздух в нее забирается с улицы. Единственным исключением является Luna-3 Comfort 240i, у которой распредвал открыт.

Патрубок для подключения линии газоснабжения располагается посередине между патрубками для подключения системы отопления.

теплообменник

Компания устанавливает на своих установках как стальные, так и медные теплообменники.

Последние более эффективны благодаря высокой теплопроводности.

Удачная конструкция теплообменника позволяет усваивать 90,8% тепла, образующегося в камере сгорания (у некоторых моделей КПД чуть меньше – 88,7%).

Помимо основного теплообменника, нагреватель Бакси может содержать еще один, предназначенный для приготовления горячей воды. Такие котлы называются двухконтурными. Некоторые модели, например, Бакси Экофор 24, могут нагревать воду во внешнем бойлере.

На входе в теплообменник установлен сетчатый фильтр.

Расширительный бачок

В разных моделях объем этого элемента может быть 8 или 10 литров.

Российские производители отопительной техники сильно продвинулись в качестве своего оборудования. Среди популярных фирм – Conord. обзор пользователей и характеристик, прочитайте внимательно.

Представлена ​​схема отопления дома газовым котлом.

Видео по теме

Среди множества предложений климатической техники недавно появилось новое имя для дома. Если пролистать инструкцию к газовому котлу Бакси, известного производителя из Италии, то кажется, что оборудование ничем не отличается от конкурентов. Однако в продуктовой линейке есть продукты, отличающиеся как применяемыми алгоритмами работы, так и возможностью реализации комплексных решений по отоплению дома.

Особенности данных систем

Все газовые котлы Бакси имеют ряд особенностей, значительно улучшающих пользовательские характеристики устройства. Преимущества оборудования можно описать в виде краткого списка.

1. Пламя всегда регулируется. Котел не просто зажигается – запуск осуществляется в два этапа. Сначала горелка прогревает камеру сгорания, работая на минимальной мощности примерно 60 секунд, затем выходит на уровень, заданный электронным блоком управления.
2. При использовании датчиков контроля температуры автоматика поддерживает только требуемый уровень пламени. Это обеспечивает более плавную работу, уменьшает количество циклов переключения режимов. В результате котел служит дольше за счет меньшего износа форсунок, стенок камеры сгорания, нагнетателей и змеевиков.
3. Система постциркуляции, управляемая по сигналам внешних датчиков, позволяет значительно снизить расход топлива и электроэнергии. Котел будет продолжать циркуляцию теплоносителя после отключения горелок, пока не будет получен сигнал на снижение температурного баланса.
Котлы Baxi
4. поддерживают двойное регулирование температуры. Контролировать работу автоматики можно не только с помощью датчиков, установленных в помещении, но и расположенных на улице. Это позволяет поддерживать оптимальный баланс влажности и наилучшие климатические условия в помещениях.
5. Оборудование достаточно компактное по сравнению с конкурентами, мало весит. Подключение газовых котлов Бакси максимально удобно, осуществляется по стандартным схемам как для настенных, так и для напольных моделей. Это позволяет свести к минимуму неисправности газовых котлов Бакси, возникающие из-за неправильных условий эксплуатации. Вы можете использовать оборудование с любыми вариантами организации обвязки.

Другим преимуществом, несколько неявным для покупателя, является направленность установок Бакси на комплексное использование. Например, в инструкции по эксплуатации газового котла Бакси четко указано, что в случае обвязки с использованием котлов этой же фирмы будут получены лучшие результаты.

Также линейки «газовый котел с котлом Бакси» предусматривают прямое подключение электронных схем управления для создания гибкой системы управления. Если говорить о недостатках котлов этой марки, то можно отметить следующие моменты.

1. Высокая цена. По сравнению с ближайшими конкурентами на рынке оборудование имеет более высокую цену в 2-2,5 раза. Это легко объясняется технологичностью работы, а также лучшей производительностью вентиляции камер сгорания, стабильностью поддержания климата в помещении.
2. Напольные котлы очень чувствительны к установке. Неправильная установка или позиционирование могут вызвать различные отклонения, в том числе повышенный шум, возгорание с хлопком и другие. На основные параметры работы это почти не влияет, но опасения вызывает.

Высокая цена в глазах потенциальных покупателей является ключевым фактором того, что имя Бакси еще не стало широко известным на рынках постсоветского пространства.

Дизайны и исполнения

В предлагаемых линейках можно найти практически любые модели. Устройство газового котла Бакси предполагает использование всех трех основных инженерных решений:

• с открытой камерой сгорания;
• принудительная подача воздуха и закрытая камера сгорания;
• с системой конденсации.

Среди оборудования, пригодного для отопления квартиры или небольшого дома, огромное количество настенных газовых котлов. Представлены как одноконтурные, так и двухконтурные модели. В рамках котлов, предусматривающих напольное размещение, очень много моделей, предполагающих совместную обвязку с котлом. Возможна реализация любой из основных схем:

• подключение двухконтурного котла для работы с котлом в качестве буфера системы отопления;
• с использованием котла для обеспечения работы системы горячего водоснабжения через трехходовой авк клапан воздушного котла;
• подключение нагревателя через дополнительные средства управления системой для реализации максимальной скорости отбора горячей воды из системы;
• использование котла в качестве аккумулятора тепла, как для системы отопления, так и для горячего водоснабжения.

Некоторые характеристики оборудования для отопления помещений.

Наиболее интересны для жителей многоквартирных домов, а также владельцев небольших коттеджей и частных домов настенные котлы серий Main, ECO Compact, Fourtech. Эти котлы имеют компактные размеры, не предъявляют особых требований к установке, допускают подключение к любым вариантам обвязки, а их производительность достаточна для удовлетворения потребностей большинства пользователей.

Чтобы проиллюстрировать это, нам нужно сравнить устройства, работающие на разных принципах. Для небольшого помещения по габаритам и показателям тепловой мощности идеально подходят котлы серии Fourtech.

Модель	БАКСИ Фуртех 24	БАКСИ Фуртех 24 F
Камера сгорания типа	открытый, атмосферный	Закрытый, нагнетатель
Полезная теплоотдача, кВт	24	24
Минимальная производительность, кВт	9,3	9,3
Эффективность при максимальной производительности	91,20	92,93
Эффективность при уровне мощности 30%	89,3	90,37
Расход газа, м3/ч	2,78	2,73
Габаритные размеры в мм	730x400x299	730x400x299
Масса, кг	29	33

Как видно из технических характеристик, при очень компактных размерах устройства и небольшом весе обеспечивается хорошая отдача тепловой энергии. Для сравнения, ближайшие конкуренты от VAILLANT, равные по мощности, имеют большие габариты и на треть больший вес. Также сразу заметно преимущество агрегата с закрытой камерой сгорания. Имеет меньший расход газа на всех мощностях, а также лучший коэффициент полезного действия. При обвязке котлом финансовые вложения окупаются гораздо быстрее.

Неисправности и методы их решения

Если говорить о проблемах, то сразу стоит отметить, что электронные системы управления обеспечивают максимальную безопасность. Технические решения, заложенные в особый алгоритм работы, позволяют еще выше поднять уровень надежности.

Однако некоторые сбои случаются. Отдельные неисправности и методы их решения приведены в инструкции по эксплуатации газового котла Бакси. Типичные проблемы можно определить по коду неисправности на индикаторе.

Газовые котлы Бакси – надежное оборудование, уровень потребительских характеристик которого полностью соответствует высокой цене. Продуманные режимы работы гарантируют долгий срок службы, а варианты обвязки котла и совместного управления могут обеспечить отличную экономическую эффективность системы отопления в целом. Котлы Бакси, благодаря возможности оснащения датчиками и термостатами, могут работать без участия человека, обеспечивая отличный температурный режим в помещении.

Итальянский бренд Baxi известен в России более 15 лет. Его продукты готовы быть рекомендованными 9из 10 специалистов по отопительной и водонагревательной технике. Продукция производителя отличается безупречным качеством сборки и долгим сроком службы. Настенные газовые котлы Baxi отапливают частные домовладения, квартиры, офисы и многие другие помещения, где необходимо создать комфортную и теплую атмосферу.

Бренд Baxi по праву ассоциируется с надежностью и хорошим качеством. Настенные газовые котлы от этого бренда славятся чрезвычайной выносливостью. Они способны работать в любых условиях, в том числе при пониженном давлении газа в трубопроводе. Основные преимущества настенных котлов Бакси:

• Отдельные теплообменники в большинстве моделей;
• Точное поддержание температуры ГВС;
• Композитные гидравлические группы;
• Плавный бесшумный розжиг;
• Возможность работы на сжиженном газе;
• Электронная модуляция пламени;
• Полная адаптация к российским условиям;
• Полностью автоматический режим;
• Возможность работы с теплыми полами.

Настенные газовые котлы Baxi компактны. Они занимают минимум места и содержат все необходимое для отопления помещений и приготовления горячей воды. В продаже есть как одноконтурные, так и двухконтурные модели. Двухконтурные образцы строятся на базе раздельных или битермических теплообменников. Также котлы делятся на атмосферные (с открытой камерой сгорания) и турбированные (с закрытой камерой сгорания).

В настенных котлах AT Baxi используются проверенные временем металлические и композитные узлы. Тщательный подбор материалов сборки обеспечивает многолетнюю службу оборудования и отсутствие необходимости в излишне частом обслуживании. В зависимости от модели котлы Бакси оснащены датчиками расхода турбины, погодозависимой автоматикой (почти во всех моделях), пультами дистанционного управления, бойлерами для приготовления горячей воды. Они сохраняют работоспособность при колебаниях питающего напряжения, фиксируют ошибки в памяти, могут работать с солнечными коллекторами. За безопасность оборудования отвечают многочисленные датчики – они контролируют температуру теплоносителя, следят за тягой, предотвращают перегрев воды в контуре ГВС, контролируют наличие пламени в камере сгорания. Также котлы Baxi снабжены системами защиты от блокировки циркуляционных насосов и трехходовых клапанов.

Купить настенные газовые котлы Baxi можно в интернет-магазине Теплодвор. Наши преимущества – большой выбор моделей, быстрая доставка по Москве и в любую точку России. Дадим консультацию по ассортименту, предложим комплектующие и дополнительное оборудование для монтажа систем отопления и водоподготовки.

Руководство по обслуживанию циркуляционных насосов C10, DC10, DC30/DL30, DC50

Похожие документы

Руководство пользования.

Веб-сайт: www.andico.com.au ВНИМАНИЕ – ПЕРЕД ОБСЛУЖИВАНИЕМ УСТРОЙСТВА ПРОЧИТАЙТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ.

Веб-сайт: www.andico.com.au Руководство по обслуживанию ВНИМАНИЕ – ПЕРЕД ОБСЛУЖИВАНИЕМ УСТРОЙСТВА ПРОЧИТАЙТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ. – ТОЛЬКО ДЛЯ УПОЛНОМОЧЕННОГО ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА. МОДЕЛИ: MPK1-09CR-QB8 MPK1-12ER-QB6

Дополнительная информация

ПРОДУКТ: КОМБИНИРОВАННАЯ СТИРАЛЬНАЯ МАШИНА / СТИРАЛЬНО-СУШИЛЬНАЯ МАШИНА: AW 120 / AW 122 / AW 125 AWD 120 / AWD 121 / AWD 129

ИЗДЕЛИЕ: КОМБИНИРОВАННАЯ СТИРАЛЬНАЯ МАШИНА / СТИРАЛЬНАЯ МАШИНА С СУШИЛКОЙ: Информация, содержащаяся в данном Руководстве по ремонту Splendide, может быть изменена без предварительного уведомления. Пожалуйста, посетите наш веб-сайт www.splendide.com/service/docs.html для получения обновлений,

Дополнительная информация

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ЭЛЕКТРОННОГО РЕГУЛЯТОРА ТЕМПЕРАТУРЫ EVANS для систем, оснащенных электрическим клапаном охлаждающей жидкости и внешней печатной платой.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ЭЛЕКТРОННОГО РЕГУЛЯТОРА ТЕМПЕРАТУРЫ EVANS для систем, оснащенных электрическим клапаном охлаждающей жидкости и внешней печатной платой. В этом Руководстве по поиску и устранению неисправностей рассматривается электрический клапан охлаждающей жидкости и управление

Дополнительная информация

ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ. Термия Надежный тепловой насос

ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Тепловой насос Thermia Robust 9 6 8 0-5 4 7 4 5 0 0 1 Re v. Описание изделия…………………………… 2 1.2 Общие сведения…………………. ……….

Дополнительная информация

Раздельный контроллер. Руководство пользователя SM-SS-F 2009 г./01/04

Сплит-контроллер SM-SS-F. Руководство пользователя. 2009/01/04. …4 4.1 Сборка стационарного

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОЛЬЦЕВОЙ ЛЮМИНЕСЦЕНТНОЙ УФ-ФОРМЫ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЛЮМИНЕСЦЕНТНОГО УФ-СВЕТИЛЬНИКА Внимание! УФ-излучение этого прибора находится в диапазоне УФ-А (320-400 нм). Поэтому следует избегать прямого попадания в глаза. УФ-защитные очки должны

Дополнительная информация

ЭЛЕКТРОННЫЙ ТЕРМОСТАТ И ТЕРМОМЕТР С РЕГУЛИРОВКОЙ СКОРОСТИ

148 OLD CONCORD TURNPIKE, BARRINGTON NH 03825 USA ТЕЛ (603) 868-5720 ФАКС (603) 868-1040 1-800-435-6708 Эл. КОНТРОЛЬ

Дополнительная информация

Дакер ДК 1, 2, 3 ква. Мануэль д установка Руководство по установке. Часть. LE05334AC-07/13-01 ГФ

Daker DK 1, 2, 3 кВА Мануэль д установка Инструкция по установке Часть. LE05334AC-07/13-01 GF Daker DK 1, 2, 3 кВА Алфавитный указатель 1 Введение 24 2 Условия эксплуатации 24 3 ЖК-панель 25 4 Установка 28 5 Коммуникатор ИБП

Дополнительная информация

Инструкции по установке запасных частей модулей обнаружения и локализации утечек серии TraceTek TTDM

Модули обнаружения и локализации утечек серии TraceTek TTDM Запасные части Инструкции по установке Запасные части TRACETEK TraceTek TTDM Общая информация В этих инструкциях подробно описаны шаги до

Дополнительная информация

Руководство по обслуживанию 27.12.03 РУКОВОДСТВО ПО ИСПЫТАНИЯМ, ОБСЛУЖИВАНИЮ И РЕМОНТУ (для моделей SH с обогревом помещений и моделей с водяным обогревом RA)

РУКОВОДСТВО ПО ПРОВЕРКЕ, ОБСЛУЖИВАНИЮ И РЕМОНТУ (для моделей SH с обогревом помещений и моделей с водяным обогревом RA) ПРЕДУПРЕЖДЕНИЕ. К данному нагревателю подключены электрические цепи переменного тока ВЫСОКОГО НАПРЯЖЕНИЯ. Не пытайтесь выполнять какие-либо работы по обслуживанию

. Дополнительная информация

Паяльная станция WSD130

ПРИМЕЧАНИЯ S2032ACH 8/98 Ред. 11/01 Паяльная станция WSD130 1. Выключатель питания 2. Цифровой дисплей 3. Кнопка ВВЕРХ 4. Кнопка ВНИЗ 5. Оптический регулятор, правый 6. Разъем для паяльника, правый 7. Переключатель выбора

Дополнительная информация

Инструкция по установке. Для компетентного человека. Инструкция по установке. ВРТ 350ф. ВРТ 350f ГБ, ИП

Инструкция по установке Для компетентного лица Инструкция по установке VRT 350f VRT 350f GB, IE Юридическая информация Тип документа: Продукт: Целевая группа: Язык: Инструкция по установке VRT 350f

Дополнительная информация

Drayton Digistat +2RF/+3RF

/+3RF Беспроводной программируемый комнатный термостат Модель: RF700/22090 Модель: RF701/22092 Электропитание: Аккумулятор – Сеть термостата – Дигистат SCR Invensys Controls Europe Служба поддержки клиентов Тел. : 0845 130 5522 Клиент

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА ВОЗДУХА

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Пожалуйста, полностью прочтите данное руководство по установке перед установкой продукта. Монтажные работы должны быть выполнены в соответствии с национальными стандартами электропроводки к

Дополнительная информация

СИСТЕМА 4С. C R H Дизайн электроники

SYSTEM 4C C R H Дизайн электроники SYSTEM 4C Модульная 4-осевая приводная плата с ЧПУ «Все в одном» Автор: C R Harding Спецификации Основная печатная плата и плата ввода Доступно до 4 выходов по осям X, Y, Z, A. Независимый 25

Дополнительная информация

SUB Универсальные водяные бани SBB Кипящие бани JB, PB Водяные бани без перемешивания

SUB Универсальные водяные бани SBB Кипятильные бани JB, PB Водяные бани без перемешивания Инструкция по эксплуатации Универсальные водяные бани SUB6: 6 литров SUB14: 14 литров SUB28: 28 литров SUB36: 36 литров Кипятильные ванны SBB6:

Дополнительная информация

РЭБ 1 РЭБ 3 РЭБ 5 РЭБ 6 РЭБ 8 РЭБ 10 РЭБ 12 РЭБ 16

REB 1 REB 3 REB 5 REB 6 REB 8 REB 10 REB 12 REB 16 Электронный регулятор скорости с ручным управлением, однофазный Для всех применений, использующих вентиляторы с однофазным асинхронным двигателем 1 ОБЩИЕ СВЕДЕНИЯ

Дополнительная информация

Список кодов неисправностей кондиционера LG Multi F(DX).

Мульти сплит-системы

Мульти-сплит-блоки Если в каком-либо мультиблоке LG возникает неисправность, в окне дисплея внутреннего блока, на проводном пульте дистанционного управления и на светодиодах платы управления наружного блока отображается значок ошибки. Двое

Дополнительная информация

WE-350 Серия ¼-оборотный электрический привод

WE-350 Серия ¼ оборота Электропривод Руководство по эксплуатации и установке Стр. 1 (Ред. 020113) Содержание 1.0 Общие положения 1.1 Проверка перед установкой 1.2 Хранение 1.3 Характеристики и общая информация

Дополнительная информация

Вертикальный дисплей и хранилище B1350-2. SKOPE Gen2: трехдверный чиллер

Вертикальное отображение и хранение Руководство пользователя MAN1227 Ред. 3.0 Издание за март 2008 г. КОНТАКТНЫЕ АДРЕСА Разработано и изготовлено Новой Зеландией SKOPE INDUSTRIES LIMITED Почтовый ящик 1091, Крайстчерч Новая Зеландия Бесплатный телефон:

Дополнительная информация

NO-FROST ПОДДЕРЖКА КЛИЕНТОВ ИНФОРМАЦИЯ ИНФОРМАЦИЯ О ТЕХНОЛОГИИ NO-FROST БЫТОВЫЕ ТОВАРЫ

ИНФОРМАЦИЯ ИНФОРМАЦИЯ О ТЕХНОЛОГИИ Холодильники -Frost отличаются от других статических холодильников своей операционной системой. В обычных холодильниках в морозильной камере

Дополнительная информация

HCS-3300/3302/3304 Дистанционно программируемый USB-блок питания лабораторного класса с режимом переключения

1. ВВЕДЕНИЕ HCS-3300/3302/3304 Дистанционный программируемый USB-блок питания лабораторного класса с импульсным режимом. Руководство пользователя. Дополнительная информация

Инструкции по установке и обслуживанию. Данфосс Вент

Инструкции по установке и техническому обслуживанию Danfoss Vent 1 Конструкция установки… 2 2 Планирование проекта и инструкции по установке… 3 2.1 Вентиляция…3 2.2 Монтаж трубопроводов…3 2.3 Линия конденсации…4

Дополнительная информация

Thermo Top – Дерево устранения неполадок

Thermo Top – Дерево поиска и устранения неисправностей 15. 07.2002 ВНИМАНИЕ Поиск и устранение неисправностей требует всесторонних знаний об устройстве и теории работы нагревателя Thermo Top. Устранение неисправностей и ремонт май

Дополнительная информация

СИСТЕМА 45. C R H Дизайн электроники

SYSTEM 45 C R H Electronics Design SYSTEM 45 Модульная 4-осевая приводная плата с ЧПУ «Все в одном» Автор: C R Harding Спецификации Основная печатная плата и плата ввода Доступно до 4 выходов по осям X, Y, Z и A. Независимый 25

Дополнительная информация

запчасти Запасные части к С-образным зажимам 10 тонн Правка > С-образные зажимы > 10 тонн

Выпрямление > С-образные зажимы > 10 тонн Запасные части для 10-тонных С-образных зажимов I-17475 10890 Ремкомплект для 10-тонного NIKE CF110-310 I-AQU8 10945 Муфта с защелкой, наружная I-CF110C 10951 10-тонный пресс-цилиндр, ход 150 мм

Дополнительная информация

MIC-WKT и MIC-WKT-IR

Руководство по установке MIC-WKT и MIC-WKT-IR Bosch Security Systems RU Руководство по установке и эксплуатации MIC-WKTI и MIC-WKT-IR Руководство по установке RU 2 Комплекты карт привода насоса промывки MIC-WKT и MIC-WKT-IR

Дополнительная информация

Циркуляционная система отопления маслом и охлаждающей жидкостью.

Модель – ОССМ

Модель системы циркуляционного нагрева масла и охлаждающей жидкости — Руководство по установке и эксплуатации OCSM 216280-000, РЕД. 2 Идентификация вашей системы Система нагрева HOTSTART предназначена для нагрева жидкостей, используемых в морской технике

Дополнительная информация

Английский. Символы, используемые для обозначения инструкций…3. Поздравляем…5 Получение наилучших результатов…5. Предупреждения…6 Порядок работы…

2 Содержание Компоненты Приложения Руководство Установка Эксплуатация Техническое обслуживание Устранение технических неполадок Символы, используемые для обозначения инструкций…3 Прилагаемые приложения…4 Поздравления…5 Получение

Дополнительная информация

СИСТЕМА ОБОГРЕВА КОНДИЦИОНЕРА – АВТОМАТИЧЕСКАЯ

СИСТЕМА ОБОГРЕВА КОНДИЦИОНЕРА – АВТОМАТИЧЕСКАЯ 1995 Volvo 850 1995-96 Авто. A/C-Heater Systems Volvo 850 * ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО ПЕРВЫМ * ПРЕДУПРЕЖДЕНИЕ. Во избежание травм в результате случайного срабатывания подушки безопасности прочтите и внимательно следуйте

Дополнительная информация

543-0032-00, 943-0032-00. Руководство пользователя

543-0032-00, 943-0032-00 Руководство пользователя 1 Диагностика с оповещением о комфорте Более быстрое обслуживание и повышенная точность Диагностический модуль оповещения о комфорте — это прорывное

Дополнительная информация

1 Техническое описание Локал-200ПК

1 Техническое описание Lokal-200PC 1.1 Обзор ноутбук со встроенным аккумулятором USB-разъем коррелятор внутренний блок питания ноутбук (если устройство поставлен F.A.S.T.) подключение антенны BNC

Дополнительная информация

ecomax Инструкция по эксплуатации Подвесные комнатные герметичные конденсационные котлы с вентилятором Для пользователя

Для пользователя Инструкция по эксплуатации ecomax Подвесные комнатные герметичные конденсационные котлы с вентилятором ecomax 63/ E ecomax 68/ E ecomax 6/ E ecomax 635 E ecomax 84/ E ecomax 88/ E ecomax 835 E RU Содержание

Дополнительная информация

B/S/H/ Коды ошибок и сервисные программы PH

1 КОДЫ ОШИБОК И СООБЩЕНИЯ ОБОРУДОВАНИЯ. .. 3 1.1 Полный обзор всех кодов ошибок (по порядку)… 3 Автоматическое отключение… 3 Дисплей темный, все светодиоды горят… 3 E 005.. 3 Э 011… 3 Э

Дополнительная информация

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSC-24A

КОНДИЦИОНЕР ВОЗДУХА AIRREX РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HSC-24A Благодарим вас за приобретение КОНДИЦИОНЕРА ВОЗДУХА AIRREX. ПЕРЕД эксплуатацией внимательно прочтите данное руководство пользователя. Держите это руководство под рукой. НЕОБХОДИМО

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ. Панель дисплея

РУКОВОДСТВО ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ Панель дисплея PowerLine EMS TM — это специализированная система распределения и управления энергией, предназначенная для использования в транспортных средствах для отдыха. Модуль управления размещен

Дополнительная информация

Тормозной модуль AX5021.

Документация. Пожалуйста, внимательно прочтите этот документ перед установкой и вводом в эксплуатацию тормозного модуля!

Документация Тормозной модуль AX5021 Перед установкой и вводом в эксплуатацию тормозного модуля внимательно прочитайте этот документ! Версия : 1.2 : 2012.03.05 Дата № статьи. : TDmlAX-5021-0000-0200 Страница 2/8

Дополнительная информация

Руководство по оборудованию Vroom вер. 1.00 Код 114VROOHWE00. ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС Vroom CANBUS С ГРАФИЧЕСКИМ ЖК-ДИСПЛЕЕМ И ДАТЧИКОМ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС Vroom CANBUS С ГРАФИЧЕСКИМ ЖК-ДИСПЛЕЕМ И ДАТЧИКОМ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ РУКОВОДСТВО ПО ОБОРУДОВАНИЮ НА АНГЛИЙСКОМ ЯЗЫКЕ ver. 1.00 КОД 114VROOHWE00 стр. 1 из 22 Важно Важно Прочтите эти инструкции

Дополнительная информация

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ЭЛЕКТРОНАГРЕВАТЕЛЯ ALDE

SERVIE SERVIE MNUL FOR LDE ELETRIL HETER 2737 2762 2763 Содержание Раздел страницы Название 3 1:0 Блок-схема 4 2:0 Электронагреватель 4 2:1 Технические характеристики 4 3:0 Общий поиск неисправностей 4 4:0 Поиск неисправностей 4 4:1

Дополнительная информация

Модель: AC-S13CG x 2.

Номер модели: AC-S13CGx2.doc Версия 1.0

Руководство по обслуживанию кондиционера 2 3 Модель: AC-S13CG x 2 3 Содержание Технические характеристики.. 4 Кривая производительности.5 Габаритные размеры внутреннего блока..10 Габаритные размеры и размеры наружного блока 11 Покомпонентное изображение

Дополнительная информация

Специалисты по оборудованию для общественного питания P.O. Box 880 Сако, Мэн. / США 04072 877-854-8006 * ФАКС (207) 283-8080

Специалисты по оборудованию для общественного питания P.O. Box 880 Сако, Мэн. / США 04072 877-854-8006 * ФАКС (207) 283-8080 ДЛЯ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ В США И КАНАДЕ ТЕЛЕФОН: 1-877-854-8006 24 ЧАСА В ДЕНЬ 7 ДНЕЙ В НЕДЕЛЮ СОДЕРЖАНИЕ

Дополнительная информация

ВОДОНАГРЕВАТЕЛЯ ДЛЯ ДУША МОДЕЛЬ BS 35 / 45 / 60 BS 35 E / 45 E / 60 E ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ

ВОДОНАГРЕВАТЕЛЯ ДЛЯ ДУША МОДЕЛЬ БС 35 / 45 / 60 БС 35 Е / 45 Е / 60 Е ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ 2 Данный водонагреватель необходимо установить (водо- и электромонтаж), ввести в эксплуатацию и обслужить

Дополнительная информация

Как использовать блок питания (Upu)

Руководство пользователя BRAVER UPS (система бесперебойного питания) Безопасность ВНИМАНИЕ! Этот ИБП использует напряжение, которое может быть опасным. Не пытайтесь разобрать устройство. Устройство не содержит частей, заменяемых пользователем.

Дополнительная информация

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ НАСТЕННЫЙ ТЕРМОСТАТ НА 12 В ПОСТОЯННОГО ТОКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ТОЛЬКО НА КРЫШЕ

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ НАСТЕННЫЙ ТЕРМОСТАТ 12 В ПОСТОЯННОГО ТОКА ДЛЯ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ТОЛЬКО НА КРЫШЕ! ВНИМАНИЕ – ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! ДЛЯ ПРЕДОТВРАЩЕНИЯ ВОЗМОЖНОСТИ ТЯЖЕЛЫХ ТРАВМ, СМЕРТИ ИЛИ ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ ИЗ-ЗА ЭЛЕКТРИЧЕСКОГО ПОРАЖЕНИЯ

Дополнительная информация

ИНФРАКРАСНЫЙ КВАРЦЕВЫЙ НАСТЕННЫЙ ОБОГРЕВАТЕЛЬ

ИНФРАКРАСНЫЙ КВАРЦЕВЫЙ НАСТЕННЫЙ ОБОГРЕВАТЕЛЬ № МОДЕЛИ: IQ2000 АРТИКУЛ №: 6939004 ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE. Перед попыткой использовать это

Дополнительная информация

Infrarot-Bewegungsmelder IP44

Инфракрасные датчики движения Infrarot-Bewegungsmelder IP44 IP44 ODA (weiß) тонкий ODA (черный) тонкий 95174 96000 ODA (weiß) ODA (черный) 95175 96001 Betriebsanleitung Руководство пользователя Руководство пользователя инфракрасное движение

Дополнительная информация

804 Ti Стенд. Руководство 8.804.8001RU

Руководство по эксплуатации штатива 804 Ti 8.804.8001RU Metrohm AG CH-9101 Herisau Switzerland Телефон +41 71 353 85 85 Факс +41 71 353 89 01 [email protected] www.metrohm.com Дополнительная информация

специализируется на КОНДИЦИОНИРОВАНИИ ВОЗДУХА, ЗАПЧАСТЯХ И СИСТЕМАХ для вашего классического автомобиля PERFIT IN-DASH HEAT/ COOL/ DEFROST 1967-72 CHEVROLET PICKUP

специализируется на КОНДИЦИОНЕРЕ ВОЗДУХА, ЗАПЧАСТЯХ И СИСТЕМАХ для вашего классического автомобиля PERFECT FIT IN-DASH HEAT/ COOL/ DEFROST 1967-72 CHEVROLET PICKUP CONTROL И ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Элементы управления вашего нового Perfect

Дополнительная информация

ПРОВЕРКА И ДИАГНОСТИКА ЭЛЕКТРОННОЙ КОРОБКИ ПЕРЕДАЧ TOYOTA

Проверки и регулировки Коробка передач требует регулярных интервалов технического обслуживания, чтобы она продолжала работать без сбоев. Как мы обсуждали в предыдущих разделах, трансмиссионная жидкость теряет определенные свойства

Дополнительная информация

ЗАПЧАСТИ В СБОРЕ ГАЗОВЫЕ НАСТЕННЫЕ КОТЛЫ Модель. CELTIC RSc b CUENOD. R8202395-02RU – Редакция от 02-21.04.2005

CUENOD Проточные газовые водонагреватели Аккумулирующие газовые водонагреватели ЗАПАСНЫЕ ЧАСТИ В СБОРЕ ГАЗОВЫЕ НАСТЕННЫЕ КОТЛЫ Модель CELTIC RSc b R8202395-02EN – Редакция 02-21/04/2005 Бойлеры Солнечная панель 69214511 31 CELTIC

Дополнительная информация

Сетевая карта Orbit PCI Mk 2. Руководство пользователя. Деталь № 502566 Выпуск 4

Руководство пользователя сетевой карты Orbit PCI Mk 2 Часть № 502566, выпуск 4 Информация в этом документе может быть изменена без предварительного уведомления. Компании, названия и данные, используемые в примерах, являются вымышленными, за исключением случаев, когда

Дополнительная информация

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ОХЛАЖДЕНИЯ

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ОХЛАЖДЕНИЯ ELECTROLUX ZANUSSI S. p.A. Публикация №. Отдел запасных частей Италия 599 35 61-04 Corso Lino Zanussi, 30 021218 I – 33080 PORCIA / PN (ИТАЛИЯ) ITZ/SERVICE/AA Факс +3

394096

Дополнительная информация

Глава 5. Компоненты, символы и схемы электрических схем кондиционирования воздуха

Глава 5 Компоненты, символы и электрические схемы систем кондиционирования воздуха Цели По завершении этого курса вы сможете: Объяснять, что такое электрические нагрузки и их общее назначение

Дополнительная информация

Устранение неполадок и диагностика

Устранение неполадок и диагностика Руководство по устранению неполадок и диагностике содержит инструкции, помогающие найти источник многих основных проблем при установке контроллера. Если есть проблема

Дополнительная информация

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ БЕСПРОВОДНЫХ МИНИ-СПЛИТНЫХ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА НА АНГЛИЙСКОМ ЯЗЫКЕ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ БЕСПРОВОДНЫХ МИНИ-СПЛИТНЫХ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА Céliera Corporation на АНГЛИЙСКОМ ЯЗЫКЕ. Все права защищены. Несанкционированное копирование, воспроизведение запрещено. СОДЕРЖАНИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ…

Дополнительная информация

Стереоскопическая трехмерная цифровая театральная система. Руководство оператора (MI-2100)

Руководство оператора цифровой стереоскопической 3D-системы кинотеатра (MI-2100) -1- Вся информация, содержащаяся или раскрытая в этом документе, является конфиденциальной и принадлежит компании masterimage Co., Ltd. (далее именуемой

). Дополнительная информация

Инструкция ИКАН-МДМ. Опубл. нет. HY17-8328/UK Edition, июнь 2007 г.

Инструкция IQAN-MDM Изд. нет. HY17-8328/UK Издание, июнь 2007 г. Содержание 1 Введение………………………………… …………………………..3 Знаки безопасности ………………….. …………………….. …………

Дополнительная информация

ClearView 100. Инструкция по эксплуатации

Руководство по эксплуатации ClearView 100 Важные меры предосторожности Этот прибор не предназначен для использования детьми или немощными людьми без присмотра. Маленькие дети должны находиться под присмотром, чтобы убедиться, что они делают

Дополнительная информация

Наименование оборудования Silver King Модель SKMCD1P/C1. Эта глава по оборудованию должна быть включена в соответствующий раздел Руководства по оборудованию.

Наименование оборудования Silver King Модель SKMCD1P/C1 Эта глава, посвященная оборудованию, должна быть включена в соответствующий раздел Руководства по оборудованию. Изготовлено эксклюзивно для McDonald’s компанией Silver King Refrigeration,

Дополнительная информация

Блоки повышения давления Maxi (Maxi, Maxi Plus и HP)

Блоки повышения давления Maxi (Maxi, Maxi Plus и HP) Инструкции по установке и техническому обслуживанию Содержание 1 Размеры 3 1. 1 Установка 4 1.1 Вход в сеть/холодную воду с наддувом 4 1.2 Подключение к системе 5

Дополнительная информация

Портативный кондиционер

Руководство пользователя портативного кондиционера Модель: 3 в 1, 12 000 БТЕ/ч, серия 3 Внимательно прочтите это руководство пользователя перед эксплуатацией и сохраните его для дальнейшего использования. СОДЕРЖАНИЕ 1. ОБЗОР…1 2. ПОРТАТИВНЫЙ

Дополнительная информация

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ОХЛАЖДЕНИЯ

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ОХЛАЖДЕНИЯ ELECTROLUX HOME PRODUCTS S.p.A. Публикация №. Отдел запасных частей Италия 599 36 16-90 Corso Lino Zanussi, 30 031117 I – 33080 PORCIA / PN (ИТАЛИЯ) ITZ/SERVICE/AA Факс +39 0434

Дополнительная информация

Инструкции по эксплуатации солнечной заправочной станции SunMaxx

SunMaxx Solar Filling Инструкция по эксплуатации Содержание 1. Декларация о соответствии… 2 2. Введение… 2 3. Транспортировка и распаковка… 4 4. Монтаж и ввод в эксплуатацию… 5 5. Окончание эксплуатации…

Дополнительная информация

ОПТИЧЕСКАЯ ГОЛОВНАЯ ПЛАТФОРМА OTOHP-NMS МОДУЛЬ СЕТЕВОГО МОНИТОРИНГА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОПТИЧЕСКАЯ ГОЛОВНАЯ ПЛАТФОРМА OTOHP-NMS МОДУЛЬ МОНИТОРИНГА СЕТИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Телефон: (209) 586-1022 (800) 545-1022 Факс: (209) 586-1026 OTOHP-NMS Ред. X1 Электронная почта: [email protected] www. olsontech.com

Дополнительная информация

FTDI VCP DRIVER (бесплатно) (WIN/MAC/LINUX) http://www.ftdichip.com/drivers/vcp.htm

002 – ПОДКЛЮЧЕНИЕ ПРИНТЕРА Теперь, когда у вас есть представление о том, что влечет за собой 3D-печать, мы можем продолжить и подключить принтер к вашему компьютеру. Сначала убедитесь, что у вас есть компьютер с приличным объемом оперативной памяти

Дополнительная информация

Информационный лист продукта Uh46 Hi Pot Tester

Информационный лист продукта Uh46 ETL Prüftechnik GmbH Телефон: +49 711 83 99 39-0 Эл. 711 83 99 39-9 Интернет: www.etl-prueftechnik.de

Дополнительная информация

Пожалуйста, храните данную инструкцию по эксплуатации в безопасном месте.

Пожалуйста, храните данную инструкцию по эксплуатации в безопасном месте. Уважаемый покупатель! Проверьте товар на наличие видимых повреждений сразу после получения. Сообщите грузоотправителю, если есть какие-либо повреждения при транспортировке. Обратите внимание, что урон

Дополнительная информация

CW-5000/ 5200,1’8675,$/ &+,//(5 86(5 0$18$/

CW-5000/ 5200 Содержание Меры предосторожности ——————————————- ——————— Введение в 3 части ————————– ————————- 4 Установка ———————– ————————————-

Дополнительная информация

ГЛАВА 4 КОММУНАЛЬНЫЕ СИСТЕМЫ ЭЛЕКТРИЧЕСКИЕ.

Коммунальные системы Электрика. Главная панель

ГЛАВА 4 КОММУНАЛЬНЫЕ СИСТЕМЫ ЭЛЕКТРИЧЕСКИЕ КОММУНАЛЬНЫЕ СИСТЕМЫ Электрические системы Электроснабжение вашего дома начинается снаружи, где вы увидите либо верхнюю подачу и трубопровод вниз по стене вашего дома, либо (если

Дополнительная информация

COMPACT eco Для прошивки версии 1.8 Rev0

Руководство пользователя Блок управления для электрического стола с регулируемой высотой COMPACT eco Для прошивки версии 1.8 Rev0 Возможны изменения без предварительного уведомления. Ошибки и пропуски исключены. LOGICDATA не может взять на себя ответственность

Дополнительная информация

РЕГУЛЯТОР ТЕМПЕРАТУРЫ/ ТЕРМОМЕТР/ТАЙМЕРЫ

РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ/ ТЕРМОМЕТР/ТАЙМЕРЫ 117 118 ПРИМЕЧАНИЯ РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ/ ТЕРМОМЕТР/ТАЙМЕРЫ Ремонт термостатов 119КАК ДИАГНОСТИРОВАТЬ ЭТАП 1 – Система управления должна работать в предварительно откалиброванном диапазоне

Дополнительная информация

24-дюймовый широкоэкранный светодиодный монитор с HDMI

24 Широкоэкранный светодиодный монитор с HDMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L24LE11B_MANUAL_RU_R1 Внимательно прочитайте это руководство перед использованием и сохраните его для справок в будущем. СОДЕРЖАНИЕ НАЧАЛО РАБОТЫ Подставка для монитора

Дополнительная информация

Воздушные тепловые насосы Aerona

ДОПОЛНЕНИЕ к ИНСТРУКЦИЯМ ПО УСТАНОВКЕ воздушных тепловых насосов Aerona DOC.87-05/05 Ред.04 Март 2013 г. ВНИМАНИЕ УСТАНОВЩИКАМ – ОБНОВЛЕННАЯ ИНФОРМАЦИЯ! Ваш воздушный тепловой насос Grant Aerona имеет номер

. Дополнительная информация

А.Ю. McDonald Mfg. Co. Поиск и устранение неисправностей погружных и струйных насосов

А.Ю. McDonald Mfg. Co. Поиск и устранение неисправностей погружных и струйных насосов Поиск и устранение неисправностей погружных насосов Перегрузка предохранителя или срабатывание автоматического выключателя при запуске двигателя 1. Неправильное напряжение в сети. Проверьте строку

Дополнительная информация

СДР/СДР 3, 4, 5, 7, 8, 11, 14, 30

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВОДЯНОЙ БАНИ WB/WBS 3, 4, 5, 7, 8, 11, 14, 30 ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО ПЕРЕД ЭКСПЛУАТАЦИЕЙ ул. Израиль 58817 Тел.: 972 3 5595252, Факс: 972 3 5594529 [email protected]

Дополнительная информация

Датчик ветра W-RS485 с интерфейсом RS485

Датчик ветра W-RS485 с интерфейсом RS485 Технические данные и указания по установке Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D-75391 Гехинген Германия Телефон: +49 (0) 70 56/93

Дополнительная информация

СОДЕРЖАНИЕ 1. ВАЖНОЕ ЗАМЕЧАНИЕ 2 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3 3. ДЕТАЛИ ПО ЭКСПЛУАТАЦИИ 4 4. ЭЛЕКТРИЧЕСКАЯ СХЕМА 13 5. ВИД В СБОРЕ 16 6

TCL НАСТЕННЫЕ Сплит-КОНДИЦИОНЕРЫ РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ № TE080528 Модели KFTHP-12 KFTHP-18 KFTHP-24 СОДЕРЖАНИЕ 1. ВАЖНОЕ ЗАМЕЧАНИЕ 2 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3 3. ОПИСАНИЕ ЭКСПЛУАТАЦИИ 4 4. ЭЛЕКТРООБОРУДОВАНИЕ

Дополнительная информация

ПЕРЕДАТЧИК ПРИЕМНИК ЭТИ ИНСТРУКЦИИ ПРИМЕНЯЮТСЯ В ВЕЛИКОБРИТАНИИ ТОЛЬКО ЭТИ ИНСТРУКЦИИ ДОЛЖНЫ ОСТАВЛЯТЬСЯ ПОЛЬЗОВАТЕЛЮ ИЛИ НА УСТРОЙСТВЕ.

Цифровой оптимизатор

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДЛЯ ПРОГРАММИРУЕМОЙ СИСТЕМЫ КОМНАТНОГО ТЕРМОСТАТА DIGISTAT OPTIMISER НА 7 ДНЕЙ Общая информация приведена в инструкции по эксплуатации, прилагаемой к устройству, и/или на

Дополнительная информация

Система потокового вещания (SPT1000, SPD1000)

Streaming Potential System (SPT1000, SPD1000) Руководство пользователя Sentrol Systems, Inc. 3949 Cotswold Dr. SW, Lilburn, GA 30047-2371 Тел.: 770-564-1541, Факс: 770-564-8605 www.sentrolsystems.com

Дополнительная информация

СОДЕРЖАНИЕ 1. ВАЖНОЕ ЗАМЕЧАНИЕ 2 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3 3. ОПИСАНИЕ РАБОТЫ 4 4. ЭЛЕКТРИЧЕСКАЯ СХЕМА 11 5. РАЗБОРКА 12 6.

TCL НАСТЕННЫЕ Сплит-КОНДИЦИОНЕРЫ РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ № TE051220 Модели TAC-09CHSA/GI TAC-12CHSA/GI СОДЕРЖАНИЕ 1. ВАЖНОЕ ЗАМЕЧАНИЕ 2 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3 3. ОПИСАНИЕ РАБОТЫ 4 4. ЭЛЕКТРИЧЕСКАЯ СХЕМА

Дополнительная информация

Пневматическая подвеска с электронным управлением (ECAS) для грузовых автомобилей

2,50 долл. США Пневматическая подвеска с электронным управлением (ECAS) для грузовых автомобилей. Руководство по техническому обслуживанию № 36, выпуск 7–9.9 Система ECAS для автомобилей с колесной формулой 6 x 2 и 6 x 4 с задней пневматической подвеской Примечания по обслуживанию Примечания по обслуживанию Этот номер

Дополнительная информация

Руководство по эксплуатации панели управления 301 и 302

Руководство по эксплуатации панели управления 301 и 30 Редакция: 1/006 Редакция: 1/006 Содержание 1 Введение и обзор………………… 5 1.1 Панель 301 Органы управления…………… ………………..

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ИНСТРУКЦИИ ПО УСТАНОВКЕ Принадлежности Приложения Публикации № ACCORD Все 30209 2- И 4-ДВЕРНАЯ СИСТЕМА (VP, LX, SE) Дата выпуска август 2005 г. СПИСОК ДЕТАЛЕЙ Приложение системы безопасности: P/N 08E55-SDA-100A Панель блока

Дополнительная информация

13. Устранение неполадок. Светодиодная индикация внутреннего блока инверторного блока постоянного тока Corona. Светодиодная индикация внутреннего блока инверторного блока постоянного тока Alfa

Поиск и устранение неисправностей 13. Поиск и устранение неисправностей Светодиодная индикация внутреннего блока инвертора постоянного тока Corona MCAC-HTSM-2007-11 E0 E1 E2 E3 E5 E6 P0 P1 P2 P3 P5 Ошибка EEPROM Ошибка внешней связи Проверка пересечения нуля

Дополнительная информация

Настольный автоклав.

Стандартная рабочая процедура. Для установки, использования и обслуживания

Стандартная рабочая процедура настольного автоклава по установке, использованию и техническому обслуживанию 1. Введение Настоящая СОП предназначена для использования в лабораторных условиях со следующей моделью: Тип: Nuve Bench Top Steam

Дополнительная информация

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Система потолочных полок ATS

Система потолочных полок ATS. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. Дополнительная информация

Бакси Комби 130 НЕ. Инструкция пользователя по эксплуатации. Газовый настенный конденсационный комбинированный котел

Инструкция по эксплуатации газового настенного конденсационного комбинированного котла Baxi Combi 130 HE Пожалуйста, храните эти инструкции в надежном месте. Если вы переезжаете, пожалуйста, передайте их следующему жильцу.

Дополнительная информация

Р02ГА. 31 июля 2002 г. Уважаемый владелец Blue Bird!

R02GA 31 июля 2002 г. Уважаемый владелец Blue Bird! Это уведомление отправлено вам в соответствии с требованиями Национального закона о безопасности дорожного движения и автотранспортных средств. Компания Blue Bird Body установила, что

Дополнительная информация

Кондиционер, электрические испытания

просто тест. Кондиционирование воздуха, электрические испытания 01-253 Проверка проводов и компонентов с помощью испытательного ящика VAG1598 A Специальные инструменты и оборудование Испытательный ящик VAG 1598 A и адаптерный кабель VAG 1598/11 и VAG 1598/12 VAG1526

Дополнительная информация

Руководство по установке CT100. Осторожность. Осторожно АНГЛИЙСКИЙ.

отключите электропитание перед началом работы.

Руководство по установке CT100 PG 1 Осторожно, верхняя крышка Ваш термостат — это точный прибор, обращайтесь с ним осторожно. Отключите электричество в системе перед установкой или обслуживанием термостата или любой части

Дополнительная информация

ELECTRIC POSITION для электрического обогрева, затем подтвердите с помощью теста вентилятора ниже.

Устранение неполадок при неправильном регулировании температуры На этой странице перечислены проблемы, которые могут повлиять на температурные характеристики вашего термостата LUX, с предлагаемыми решениями. Для более подробной информации пожалуйста

Дополнительная информация

ФФ30. Флексикон. Руководство оператора. FF30-F Поворотный стол с подачей. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Серийный номер yyww xxxx.

Система розлива и укупорки

Система розлива и укупорки Flexicon FF30 Руководство оператора FF30-F Подающий поворотный стол FF30F OM 2.02 RU Страница 1 из 19 ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ….3 ВНИМАНИЕ…4 1 ОБЩАЯ ИНФОРМАЦИЯ….5 1.1 Использование.. .5 1,2

Дополнительная информация

Контактная информация. Обратите внимание, что некоторые контактные данные в этом PDF-документе могут быть устаревшими.

Контактная информация Обратите внимание, что некоторые контактные данные в этом PDF-документе могут быть устаревшими. Пожалуйста, используйте следующие данные, если вам нужно связаться с нами: Телефон: 0844 879 3588 Электронная почта: [email protected]

Дополнительная информация

Сборка кабеля датчика температуры 5800

Руководство по снятию и замене кабельного узла датчика температуры 5800 № 60-4702-070, редакция D, 14 января 2013 г. Обзор Модель 5800 оснащена двумя датчиками температуры охлаждения, один из которых прикреплен к

. Дополнительная информация

Медиаконвертер MCR1900, 19-слотовое шасси

Руководство по установке 19-слотового корпуса медиаконвертера MCR1900 Часть № 5500304-11 Заявление об авторских правах Этот документ нельзя воспроизводить каким-либо образом, в печатном или электронном виде, без

Дополнительная информация

Замена лампы ЗАМЕНА ЛАМП ПРЕДУПРЕЖДЕНИЕ

Замена ламп ЗАМЕНА ЛАМП Перед началом движения проверьте работу всех наружных ламп. Предупреждение: Прежде чем пытаться заменить лампу, убедитесь, что неисправная лампа и лампа автомобиля

Дополнительная информация

Модульная система ввода/вывода Аналоговые и цифровые интерфейсные модули

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Модульная система ввода-вывода Модули аналогового и цифрового интерфейса Установка Эксплуатация Техническое обслуживание Информация о документе Идентификатор документа Название документа: Инструкция по эксплуатации модульной системы ввода-вывода Часть

Дополнительная информация

Экономичный комбинированный термопресс с ручным управлением № модели: ECH-800

Руководство по экономичному комбинированному тепловому прессу Модель №: ECH-800 СОДЕРЖАНИЕ I. Сборочный чертеж ———————————- ————————————————– 2 II. Технические параметры ———————————————— —————————— 2

Дополнительная информация

Устранение неполадок с помощью набора сервисных данных ABS

Поиск и устранение неисправностей с помощью комплекта сервисных данных ABS Информация о том, как данные о работе насоса сохраняются в AquaTronic и могут использоваться при сервисных проверках и устранении неисправностей. Кабель связи AquaTronic со стандартным USB

Дополнительная информация

linha de produtos do factory e instruções de uso

O conteúdo do artigo:

• Informações do factory
• Бойлер Baxi серии
• Вантагенс-дас-кальдейрас-итальянас
• Modelo de Caldeiras Baxi
• Recursos de escolha
• Possíveis erros e sua eliminação

Калдейра в газе Бакси, изготовленная в Италии и имеющая квалификационную характеристику. Os dispositivos são entregues nos países da CEI e na Rússia, compatíveis com a fiação doméstica. Гама де modelos inclui aparelhos де piso e parede. Em condições де redução де температуры, picos де pressão на água e tensão да реде, элес podem falhar.

Informações do Fabricante

O escritório de russo da Baxi em Moscou foi aberto em Fevereiro de 2002.

Marca italiana BAXI S.p.A. Гама делает Fabricante é репрезентада por modelos montados na parede (padrão e de condensação), no piso com trocadores de calor de ferro fundido e caldeiras elétricas do tipo armazenamento.

A empresa foi fundada pela família Westen na Áustria, mas inicialmente se dedicava à produção de pratos. Де 1978 a 1984, a marca fez parte da empresa Zanussi e produziu caldeiras, aquecedores de água, radiadores e banheiras de aço. A exportação де produtos para os países do mundo começou em meados dos anos 80, всхлип в marca Ocean Idroclima.

O Fabricante Recebeu o Nome Moderno em 1999. Atualmente, faz parte de duas participações – Baxi Group и BDR Thermea. O Сертификат Internacional de Qualidade ISO 9001 Foi obtido em 1993 E A A a Compatibilidade Ambiental DA ISO 14001 – EM 2001.

O Escritório de Recustação Russo em Moscou foi aberto em Fevereiro de 2002. , Consultoria e Supporte Técnico.

Baxi Boiler Series

Durante o ano, a factoryante produz cerca de 500 mil unidades de caldeiras. As séries mais Populares são:

• LUNA – dispositivos duráveis ​​e versáteis que fornecem aquecimento e água quente. Equipado com display LCD, placa eletronica, sistema de auto-diagnóstico. A linha Comfort avançada possui um painel remoto que atua como датчик температуры окружающей среды и контроль температуры.
• ECO Four, который включает в себя единый контур и двойной контур. Uma câmara de combustão aberta ou fechada tem uma potência de até 24 кВт. Em um dispositivo compacto (73x40x29,9 см) – мм ампло визор ЖК. A quarta geração do Ecofor-24 está equipada com um systema hidráulico, controladores de Temperature para aquecimento e piso radiante e sistemas de auto-diagnóstico. Nos modos de aquecimento e água quente, modulação da chama é continua. Ele persiste mesmo quando a pressão cai para 5 mbar.
• PRINCIPAL Quatro, продолжение серии цифр. Adequado пункт instalação эм Salas pequenas. Eles são equipados com um painel de controle digital, um trocador de calor bitérmico, um desvio, um manômetro, um filtro de entrada de água fria. As câmaras de combustão da Main estão abertas ou fechadas.

ЭКО Кватро

ЛУНА

ПРИНЦИПАИС Кватро

Todas as caldeiras da série Baxi são compatíveis com depositos, dispositivos de automação e termostatos para aquecimento doméstico ou piso radiante.

Вантагенс дас кальдейрас итальянас

Duplo Circuito BAXI ECO-4s 24

Калдейра фабриканте Baxi является дистрибутивом для различных вариантов. Nas condições russas, os mais usados ​​são os modelos de Circuito duplo montados que funcionam corretamente mesmo em condições de baixa pressão. Как vantagens сделать оборудование incluem:

• disponibilidade де opções де авто-diagnóstico – códigos де todos os erros ou outras informações são exibidos;
• автоматические системы, исправленные как климатические условия;
• a possibilidade de obter certificados de qualidade e folhas de garantia na compra de vendedores autorizados;
• manutenibilidade – процесс ликвидации фальяса по специальному заказу в любом темпе;
• дизайн и эргономика лаконичны, граса aos quais и Caldeira дополняет современный интерьер;
• емкостное управление без автоматического режима;
• ajuste manual de parametros, que economiza gas;
• modulação de chama – тип электроники, devido à qual a Temperature definida é mantida Constantemente;
• durabilidade de elementos hidráulicos feitos de material compósito;
• presença de sistemas de proteção contra superaquecimento e caldeira embutida.

Dependendo da série, as caldeiras são equipadas com painéis de controle portáteis ou embutidos.

Modelo de caldeiras Baxi

Caldeira de chão BAXI Slim

A Baxi produz dois tipos deequipamentos de aquecimento.

Кальдейрас-де-Шан

Adequado para aquecer uma casa com uma área de 200 quadrados, montada em uma sala especial. Os produtos são caracterizados por durabilidade, alta potência e produtividade. Eles são divididos em três tipos:

• Com queimadores atmosféricos. O aparelho де piso trabalha ком о princípio де пре-misturar о газ ком о ар е fornecê-ло а câmara де combustão. A linha inclui modelos funcionais de Circuito duplo com trocadores de calor de ferro fundido e automação depende do clima (SLIM 1.620 iN). Для клиентов с ограничениями по ограничению использования, совместимыми устройствами с естественной и искусственной вентиляцией, автоматическим термопаром (SLIM EF 1.39).) é adequada.
• Конденсат. O princípio de operação é a conversão do пара de água durante to combustão para um estado líquido. Devido a isso, o consumo de energia é reduzido e a eficiência do aquecimento é garantida. Para uma estadia confortável em casa, você pode escolher uma caldeira de Circuito unico com modulação eletronica de incêndio, autodagnóstico e controle de Temperature (POWER 1.1500).
• Горючее твердое. Lenha, carvão e turfa podem ser jogados na caldeira, о Que é adequado para áreas sem comunicação de gas. O dispositivo é caracterizado por dissipação maxima de calor, presença de uma ampla fornalha e uma válvula de ajuste de Temperature. Existem modelos com queimadores de ferro fundido (BPI-ECO 1.250).

Em um país pequeno ou em uma casa special, oequipamento de alta potência será interrompido em 4-5 anos.

Modelos de parede

Modelos de parede

O типо де кальдейра де пареде é adequado para edifícios com uma área de 200 m2, различное em compacidade e alta eficiência. Os dispositivos де baixa potência де até 31 кВт estão equipados com ум trocador де калорий де cobre e uma câmara де combustão fechada. Количество доступных версий:

• Com queimadores atmosféricos. Os equipamentos де Circuito único ou duplo têm um leito де circulação, proporcionando uma Cabeça alta e uma Temperature estável пункт aquecer a água. Ума решение конфиденциальное, экономическое и функциональное или ECO-4s 24F и ECO Home 24F.
• Конденсационный тип. O acessório é caracterizado por um sistema de controle integrado, bombas de modulação, pode se adapter à qualidade do combustível. LUNA Duo-tec + 40 совместим с различными аксессуарами и LUNA Platinum + 1.32 совместим с каскадом.

As versões montadas na parede possuem eficiência energética класса A+.

Recursos de escolha

Antes de comprar uma caldeira a gas Baxi, você precisa decidir sobre seus principais parametros e características da casa. O futuro proprietário deve levar em рассмотрит различные фаторес.

• Объект операции. Os dispositivos de Circuito único funcionam apenas para aquecimento. Uma unidade де dois Circuitos é adequada пункт aquecer Сала е агуа.
• Тип установки. Montado na parede, mesmo nos armários da cozinha do apartment, e o piso são conectados a um poderoso sistema de uma casa частности.
• Технология шамина. Uma caldeira com uma câmara de combustão aberta queimará bem apenas se houver corrente de ar de uma conduta longa. Modelos com uma câmara fechada (turbina), na qual um ventilador de exaustão está Presente, descarregam os produtos de combustão através de uma chaminé do typeo coaxial.
• Зависимость от электрического удара. Trabalho não volátil sem referência à eletricidade. As partidas voláteis são feitas a partir da rede elétrica ou de uma fonte de energia de backup.
• Disponibilidade de opções adicionais. O Fabricante Equipa as Caldeiras com um temporizador, um termostato (suporta o modo de Temperature definida) e um Sensor de clima da rua.
• Диагностическая система. A maioria dos dispositivos possui um встроенный.A caldeira pode ser ligada na potência maxima (30-80 graus) ou no piso radiante (30-45 graus).
• Подер. Para uma casa e Apartamento Detailes, unidades adequadas para 24-31 кВт são adequadas. Modelos de até 650 kW são justificados em salas de produção e oficinas.

Os modelos com sistema de condensação são ecologicamente corretos (сокращение от 15 до 20%) e economicos (35% menos custos na estacão de aquecimento).

Possíveis erros e sua eliminação

Erro na decodificação

As instruções do Fabricante informarão como iniciar oequipamento corretamente. Funcionará corretamente apenas se houver proteção contra flutuações de tensão, a linha de aterramento. Também são necessários filtros mecânicos especiais, como remova impurezas sólidas da água. Em caso де violação дас tecnologias де instalação е falhas на linha, как caldeiras podem apresentar erros.

Использование системы автодиагностики

Todos os dispositivos Baxi têm uma função de autodiagnóstico. Os Dados де Falha São exibidos, о usuário descriptografa о código де erro де acordo ком as instruções е executa uma ação. O seguinte pode aparecer no monitor:

• Índice E e números 01 – sem ignição. Conexão сделать датчик и сделать суприменто де газа é verificada. R é pressionado e mantido pressionado por 2-3 segundos.
• E02 – не работает термостат.
• E03 – tração normal desapareceu.
• E05 – Датчик температуры не работает.
• E10 – queda de pressão, perda de contatos na placa de Circuito, quebra do relé ou sensor da bomba. O mau funcionamento é Diagnosticado e eliminado apenas por um especialista.
• Erros E96, 97 e 98 – danos à placa eletronica. Precisa fazer a substituição dela.

Além disso, as informações de bloqueio podem aparecer no visor. Ocorre durante superaquecimento ou perda de tração. O usuário precisará reiniciar a caldeira.

Outras avarias

Além dos erros, são observadas falhas noequipamento:

• O queimador não funciona na potência maxima. A pressão está ajustada incorretamente ou o modulador da válvula de gas está quebrado.
